Dokumen ini membahas penggunaan multimeter analog untuk mengukur tahanan, tegangan, dan arus listrik, dengan penjelasan mengenai cara pembacaan dan fungsi alat tersebut. Multimeter, juga dikenal sebagai avometer atau multitester, dapat membaca berbagai skala untuk pengukuran yang berbeda, namun memiliki kelemahan dalam akurasi pembacaan. Kesalahan umum dalam penggunaannya termasuk pembacaan yang tidak akurat dan penyetelan yang tidak tepat.

1. Mengukur tahanan menggunakan multimeter analog.
TOPIK : NO 5

2. NAMA KELOMPOK :
1.Muhammad Amirul Ma'Ruf (2315374022)
2.Rian Permana (2315374041)
3.Nurkholis Fajri (2315374057)
4.Muhammad Alfarabi (2315374039)
5.Aditya (2315374068)

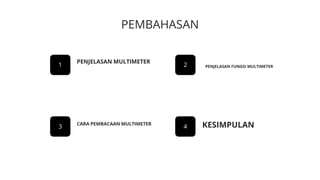

3. PEMBAHASAN
1
PENJELASAN MULTIMETER
3
CARA PEMBACAAN MULTIMETER
2
4
PENJELASAN FUNGSI MULTIMETER
KESIMPULAN

4. MULTIMETER (Avometer)
Multimeter adalah alat yang berfungsi
untuk mengukur voltage / tegangan,
ampere / arus listrik dan ohm / hambatan /
resistensi dalam satu unit. Alat ini sering
disebut juga dengan istilah multitester /
avometer (Ampere-Volt meter).

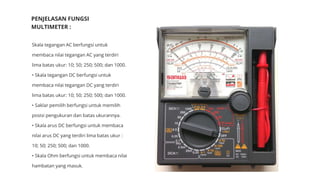

5. Skala tegangan AC berfungsi untuk
membaca nilai tegangan AC yang terdiri
lima batas ukur: 10; 50; 250; 500; dan 1000.
• Skala tegangan DC berfungsi untuk
membaca nilai tegangan DC yang terdiri
lima batas ukur: 10; 50; 250; 500; dan 1000.
• Saklar pemilih berfungsi untuk memilih
posisi pengukuran dan batas ukurannya.
• Skala arus DC berfungsi untuk membaca
nilai arus DC yang terdiri lima batas ukur :
10; 50; 250; 500; dan 1000.
• Skala Ohm berfungsi untuk membaca nilai
hambatan yang masuk.
PENJELASAN FUNGSI
MULTIMETER :

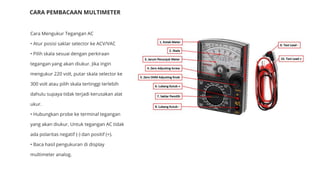

6. Cara Mengukur Tegangan AC
• Atur posisi saklar selector ke ACV/VAC
• Pilih skala sesuai dengan perkiraan
tegangan yang akan diukur. Jika ingin
mengukur 220 volt, putar skala selector ke
300 volt atau pilih skala tertinggi terlebih
dahulu supaya tidak terjadi kerusakan alat
ukur.
• Hubungkan probe ke terminal tegangan
yang akan diukur. Untuk tegangan AC tidak
ada polaritas negatif (-) dan positif (+).
• Baca hasil pengukuran di display
multimeter analog.
CARA PEMBACAAN MULTIMETER

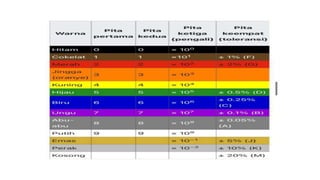

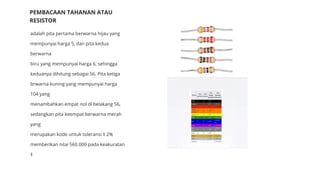

7. adalah pita pertama berwarna hijau yang
mempunyai harga 5, dan pita kedua
berwarna
biru yang mempunyai harga 6, sehingga
keduanya dihitung sebagai 56. Pita ketiga
brwarna kuning yang mempunyai harga
104 yang
menambahkan empat nol di belakang 56,
sedangkan pita keempat berwarna merah
yang
merupakan kode untuk toleransi ‡ 2%
memberikan nilai 560.000 pada keakuratan
‡
PEMBACAAN TAHANAN ATAU
RESISTOR

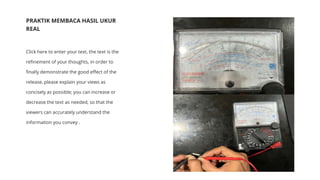

10. PRAKTIK MEMBACA HASIL UKUR
REAL
Click here to enter your text, the text is the
refinement of your thoughts, in order to
finally demonstrate the good effect of the
release, please explain your views as
concisely as possible; you can increase or
decrease the text as needed, so that the
viewers can accurately understand the
information you convey .

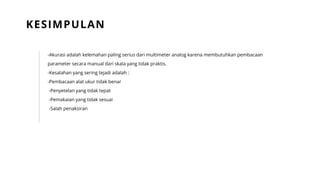

11. -Akurasi adalah kelemahan paling serius dari multimeter analog karena membutuhkan pembacaan
parameter secara manual dari skala yang tidak praktis.
-Kesalahan yang sering tejadi adalah :
-Pembacaan alat ukur tidak benar
-Penyetelan yang tidak tepat
-Pemakaian yang tidak sesuai
-Salah penaksiran
KESIMPULAN

12. TERIMA
KASIH
