Virtual Local Area Network (VLAN) merupakan jaringan yang disegmentasi secara logical berdasarkan fungsinya tanpa memperhatikan lokasi fisik. Perbedaan VLAN dan LAN antara lain yaitu pada pengelompokan end device walaupun secara fisik tidak berada di segmen LAN yang sama. Port modul switch dapat menjadi sebuah VLAN, dimana paket unicast, broadcast, serta multicast dapat diteruskan dan dikirimkan hanya pada end device di VLAN tersebut. Setiap VLAN dianggap sebagai logical network dan paket dengan tujuan end device yang tidak termasuk pada VLAN harus diteruskan melalui router.
Pada konfigurasi VLAN, terdapat dua jenis koneksi VLAN, yaitu : access link dan trunk link. Koneksi access link merupakan koneksi dimana switch port terhubung dengan perangkat end device. Access link hanya dapat diperuntukkan sebuah VLAN. Sedangkan trunk link merupakan koneksi dimana switch port terhubung dengan perangkat yang dapat menghubungkan beberapa VLAN. Trunk link dapat menghubungkan switch ke switch atau switch ke router.
Mengenal Trunk, VTP, dan STP
Seiring berkembangnya jaringan untuk usaha kecil atau menengah, manajemen dibutuhkan dalam mengelola perkembangan jaringan. Dalam tugas sebelumnya, Anda belajar bagaimana untuk membuat dan mengelola VLAN dan trunks menggunakan command Cisco IOS. Fokusnya adalah pada pengelolaan informasi VLAN pada switch tunggal.
ppt profesionalisasi pendidikan Pai 9.pdfNur afiyah
Pembelajaran landasan pendidikan yang membahas tentang profesionalisasi pendidikan. Semoga dengan adanya materi ini dapat memudahkan kita untuk memahami dengan baik serta menambah pengetahuan kita tentang profesionalisasi pendidikan.
2. • Multi layer switch adalah perangkat jaringan komputer yang melakukan
proses switch pada OSI layer 2seperti jaringan biasa dan memberikan fungsi
tambahan pada lapisan OSI yang lebih tinggi. MLS juga memberikan cara
menyusun perangkat network switch menjadi beberapa tingkatan
dikarenakan end user yang terkoneksi ke dalam suatu jaringan memiliki
jumlah yang banyak, sehingga kita perlu melakukan trunking
(menyambungkan switch satu dengan switch lain) antar network switch
secara bertingkat.

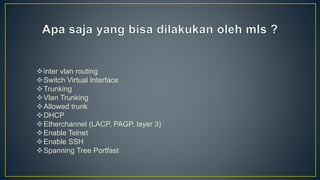

4. Ada dua jenis dalam MLS yaitu :
Seri Multilayer switch yang sering digunakan adalah Switch 3550 dan Switch
3560

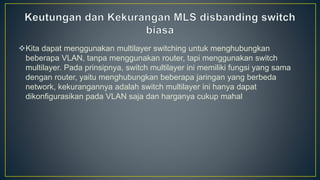

5. Kita dapat menggunakan multilayer switching untuk menghubungkan
beberapa VLAN, tanpa menggunakan router, tapi menggunakan switch
multilayer. Pada prinsipnya, switch multilayer ini memiliki fungsi yang sama
dengan router, yaitu menghubungkan beberapa jaringan yang berbeda
network, kekurangannya adalah switch multilayer ini hanya dapat
dikonfigurasikan pada VLAN saja dan harganya cukup mahal

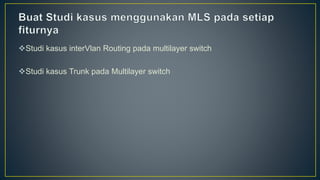

6. Studi kasus interVlan Routing pada multilayer switch
Studi kasus Trunk pada Multilayer switch
7. Inter VLAN Routing
InterVLAN routing mengijinkan komunikasi antar jaringan VLAN
Peralatan pada VLAN berbeda tidak dapat berkomunikasi tanpa sebuah router untuk
melakukan route trafik antar VLAN
Swtich terbaru mampu menggabungkan kemampuan routing dalam switch (Enterprise
Switch)
InterVLAN routing didukung pada switch yang menjalankan enhanced multilayer image
(EMI) software
Pembatasan komunikasi antar VLAN dapat dilakukan denga menggunakan access list.
8. Tahapan Konfigurasi antar VLAN
Aktifkan IP routing pada switch
Buat VLAN
Menentukan port-port switch untuk VLAN tertentu
Menentukan IP address ke VLAN

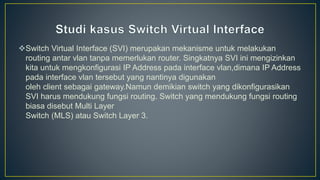

9. Switch Virtual Interface (SVI) merupakan mekanisme untuk melakukan
routing antar vlan tanpa memerlukan router. Singkatnya SVI ini mengizinkan
kita untuk mengkonfigurasi IP Address pada interface vlan,dimana IP Address
pada interface vlan tersebut yang nantinya digunakan
oleh client sebagai gateway.Namun demikian switch yang dikonfigurasikan
SVI harus mendukung fungsi routing. Switch yang mendukung fungsi routing
biasa disebut Multi Layer
Switch (MLS) atau Switch Layer 3.
