Multilayer Switch (MLS) mampu melakukan switching pada layer 2 dan memberikan fungsi tambahan pada layer OSI yang lebih tinggi, seperti inter VLAN routing dan Switch Virtual Interface (SVI) yang memungkinkan routing antar VLAN tanpa router. MLS juga memungkinkan penyusunan switch menjadi beberapa tingkatan untuk menghubungkan banyak end user.

1. Multilayer Switch
Faishal Agung Prasetyo
XI TKJ 4

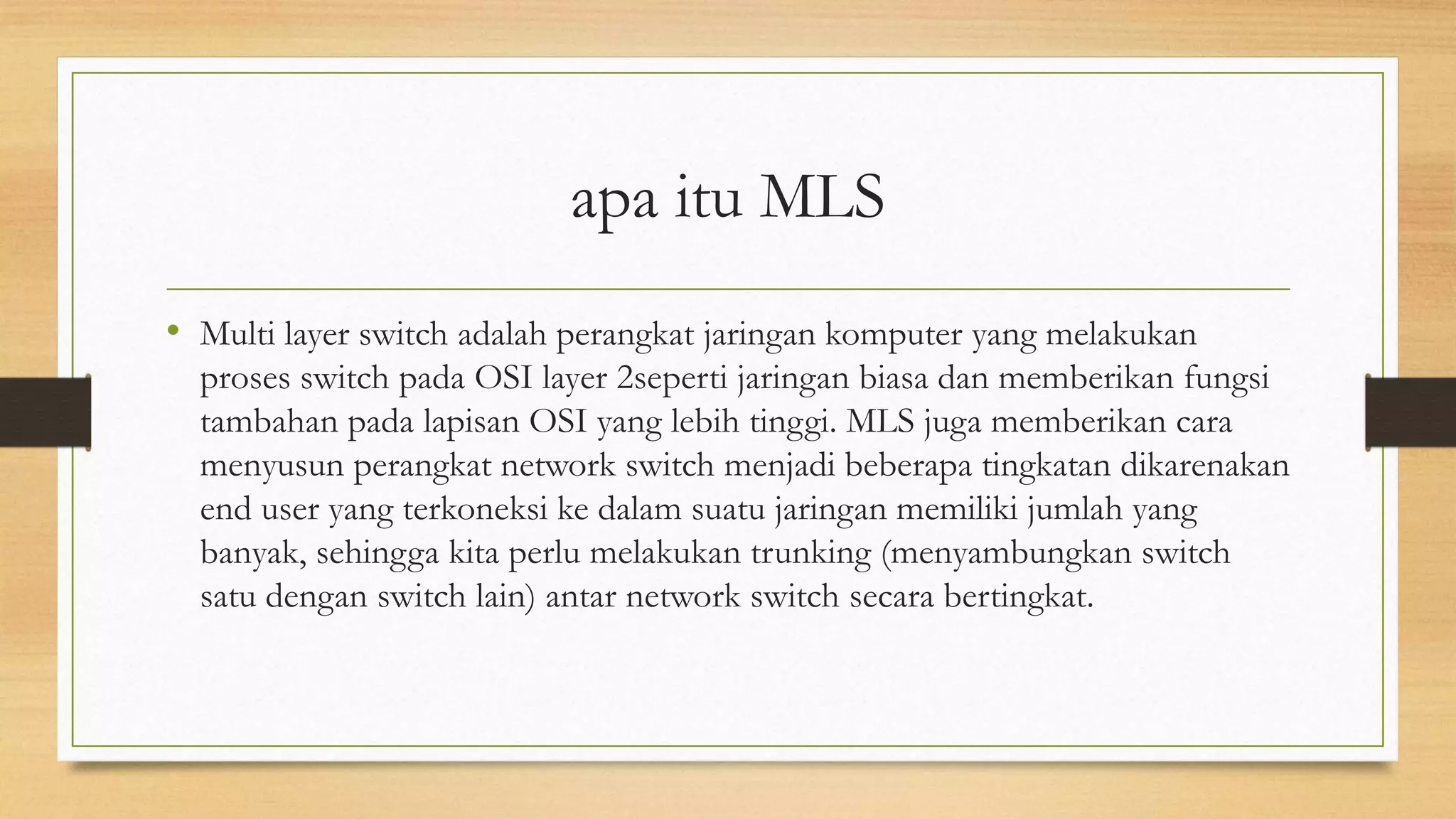

2. apa itu MLS
• Multi layer switch adalah perangkat jaringan komputer yang melakukan
proses switch pada OSI layer 2seperti jaringan biasa dan memberikan fungsi
tambahan pada lapisan OSI yang lebih tinggi. MLS juga memberikan cara
menyusun perangkat network switch menjadi beberapa tingkatan dikarenakan
end user yang terkoneksi ke dalam suatu jaringan memiliki jumlah yang
banyak, sehingga kita perlu melakukan trunking (menyambungkan switch
satu dengan switch lain) antar network switch secara bertingkat.

3. Apa saja yang bisa dilakukan oleh mls ?
• inter vlan routing
• Switch Virtual Interface
• Trunking
• Vlan Trunking
• Allowed trunk
• DHCP
• Etherchannel (LACP, PAGP, layer 3)
• Enable Telnet
• Enable SSH
• Spanning Tree Portfast

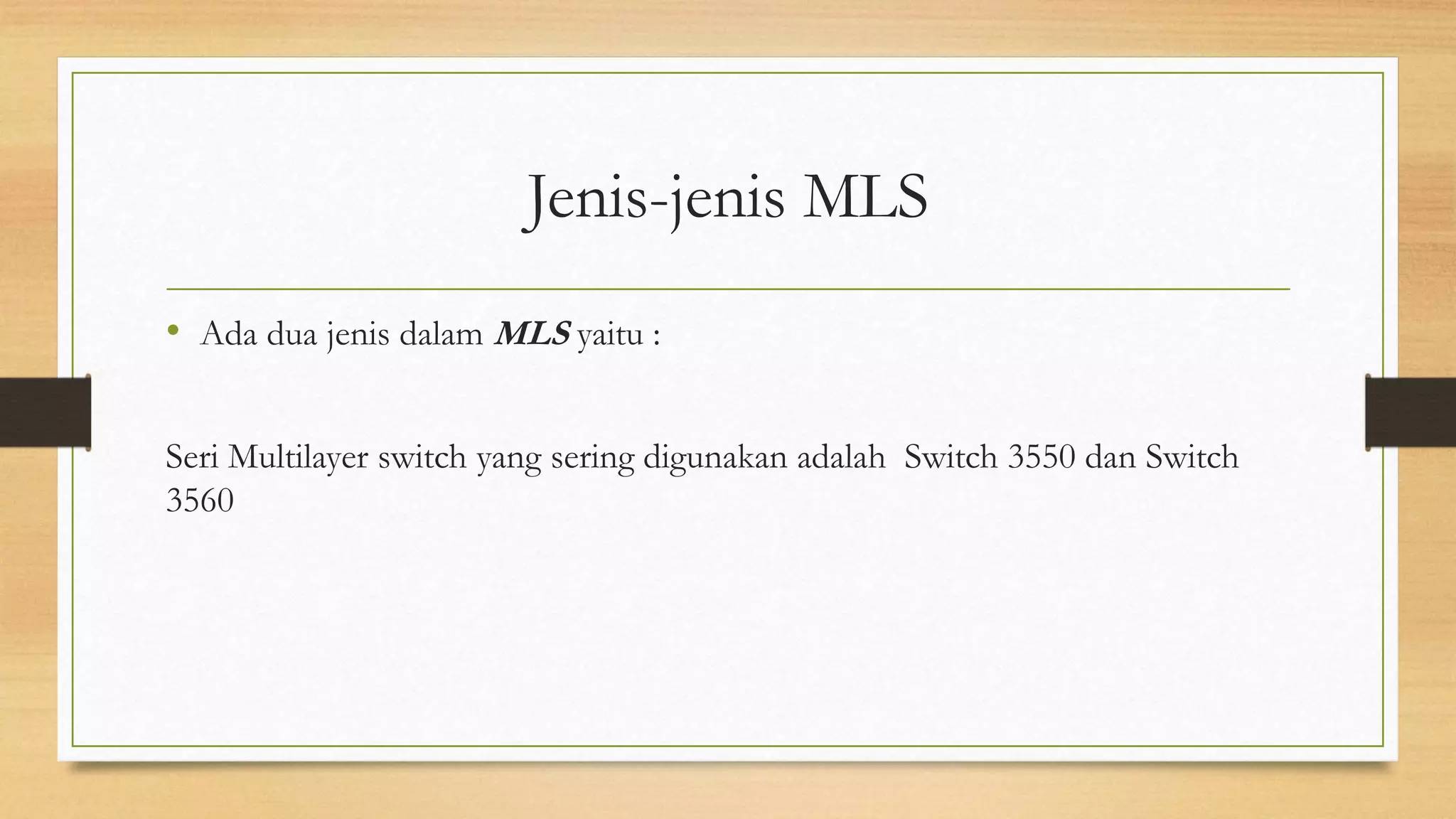

4. Jenis-jenis MLS
• Ada dua jenis dalam MLS yaitu :
Seri Multilayer switch yang sering digunakan adalah Switch 3550 dan Switch
3560

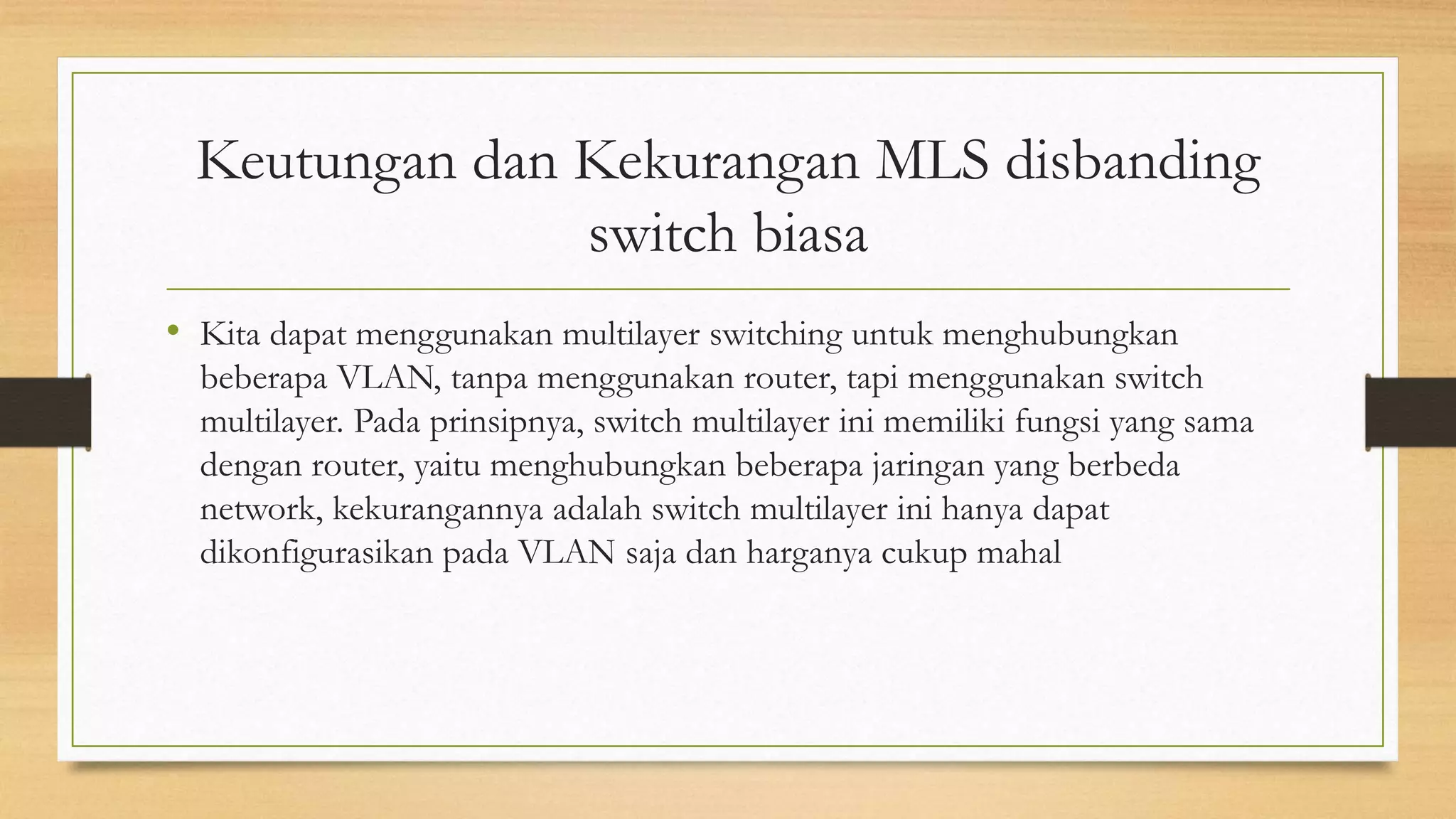

5. Keutungan dan Kekurangan MLS disbanding
switch biasa
• Kita dapat menggunakan multilayer switching untuk menghubungkan
beberapa VLAN, tanpa menggunakan router, tapi menggunakan switch
multilayer. Pada prinsipnya, switch multilayer ini memiliki fungsi yang sama
dengan router, yaitu menghubungkan beberapa jaringan yang berbeda
network, kekurangannya adalah switch multilayer ini hanya dapat
dikonfigurasikan pada VLAN saja dan harganya cukup mahal

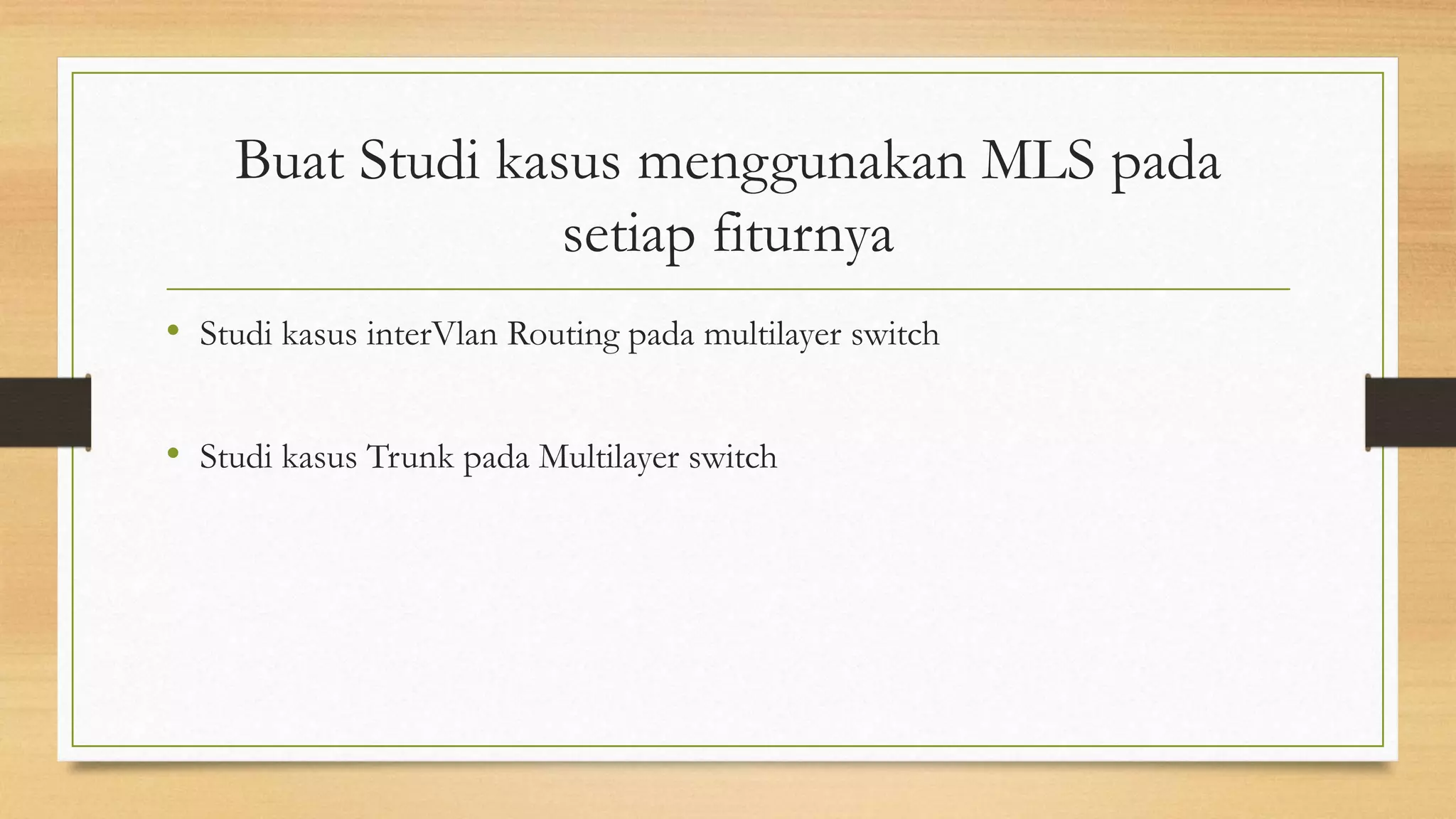

6. Buat Studi kasus menggunakan MLS pada
setiap fiturnya
• Studi kasus interVlan Routing pada multilayer switch
• Studi kasus Trunk pada Multilayer switch

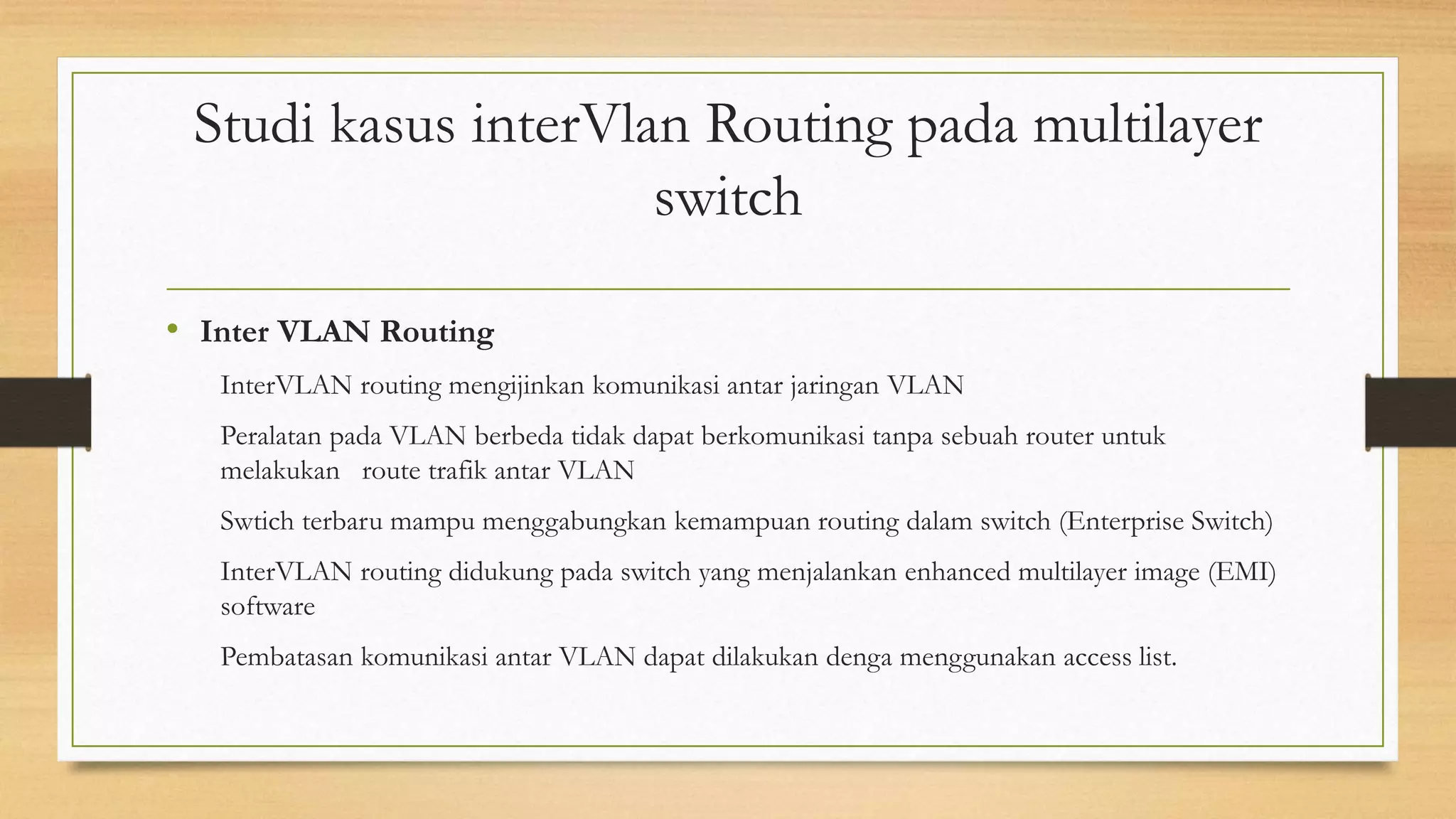

7. Studi kasus interVlan Routing pada multilayer
switch
• Inter VLAN Routing
InterVLAN routing mengijinkan komunikasi antar jaringan VLAN
Peralatan pada VLAN berbeda tidak dapat berkomunikasi tanpa sebuah router untuk
melakukan route trafik antar VLAN
Swtich terbaru mampu menggabungkan kemampuan routing dalam switch (Enterprise Switch)
InterVLAN routing didukung pada switch yang menjalankan enhanced multilayer image (EMI)
software
Pembatasan komunikasi antar VLAN dapat dilakukan denga menggunakan access list.

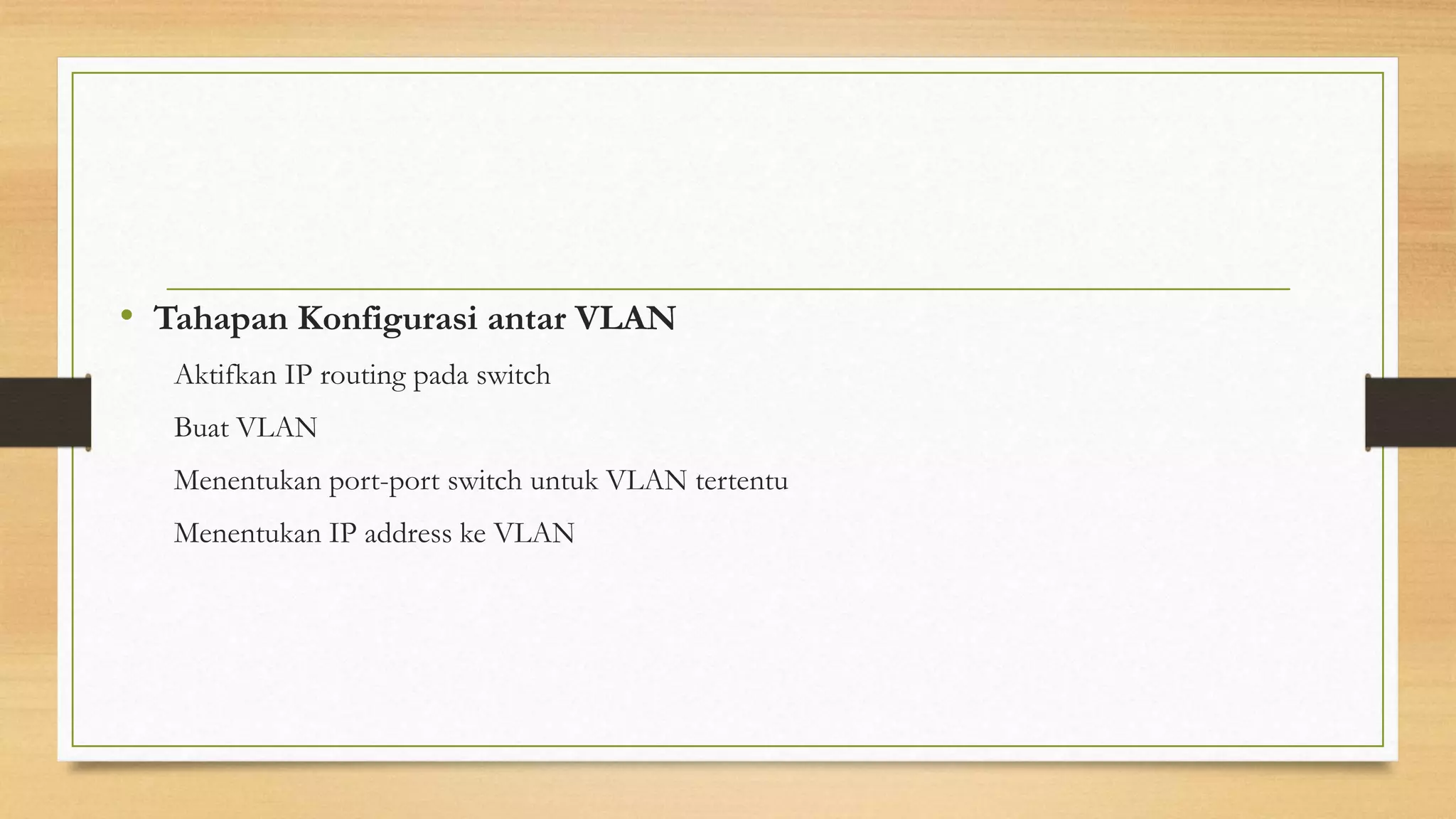

8. • Tahapan Konfigurasi antar VLAN
Aktifkan IP routing pada switch
Buat VLAN
Menentukan port-port switch untuk VLAN tertentu
Menentukan IP address ke VLAN

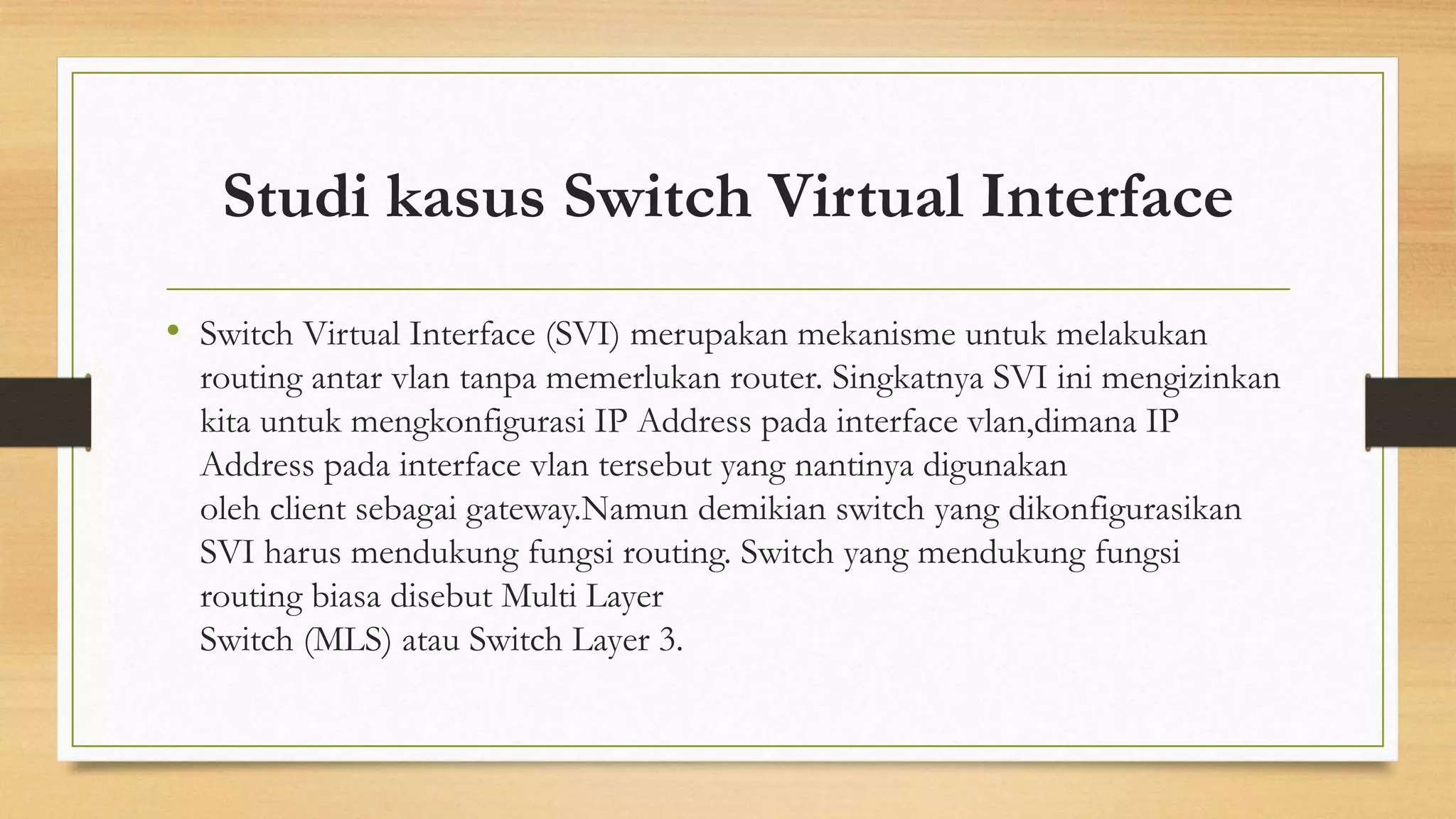

9. Studi kasus Switch Virtual Interface
• Switch Virtual Interface (SVI) merupakan mekanisme untuk melakukan
routing antar vlan tanpa memerlukan router. Singkatnya SVI ini mengizinkan
kita untuk mengkonfigurasi IP Address pada interface vlan,dimana IP
Address pada interface vlan tersebut yang nantinya digunakan
oleh client sebagai gateway.Namun demikian switch yang dikonfigurasikan
SVI harus mendukung fungsi routing. Switch yang mendukung fungsi
routing biasa disebut Multi Layer
Switch (MLS) atau Switch Layer 3.
