Dokumen tersebut membahas tentang multi layer switch (MLS) yang mampu melakukan switching pada layer 2 dan memberikan fungsi pada layer OSI yang lebih tinggi serta menyusun jaringan switch menjadi beberapa tingkatan. MLS dapat melakukan inter VLAN routing, switch virtual interface, trunking, dan fitur-fitur lainnya seperti DHCP. Terdapat studi kasus mengenai inter VLAN routing dan switch virtual interface pada MLS.

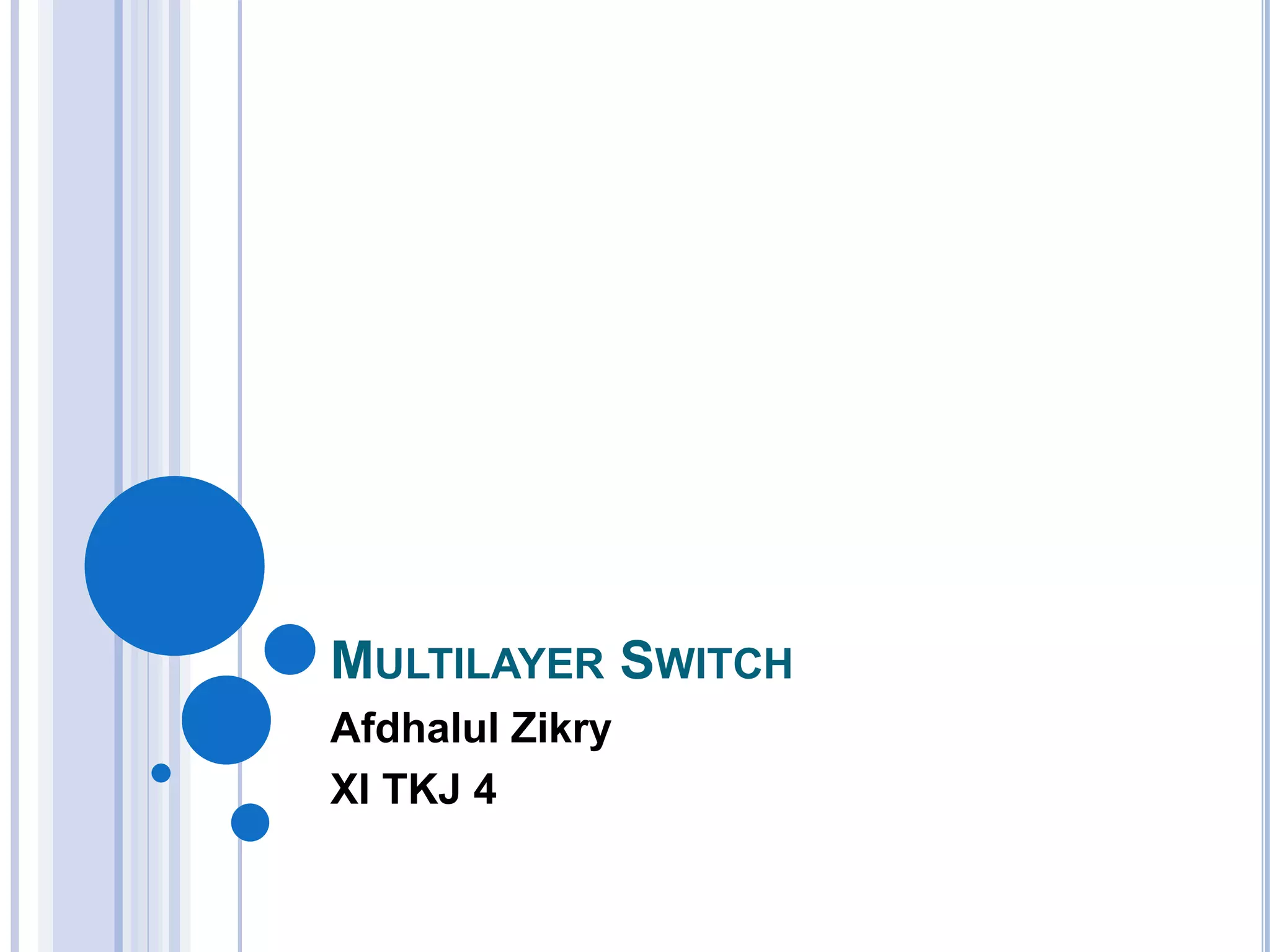

1. MULTILAYER SWITCH
Afdhalul Zikry
XI TKJ 4

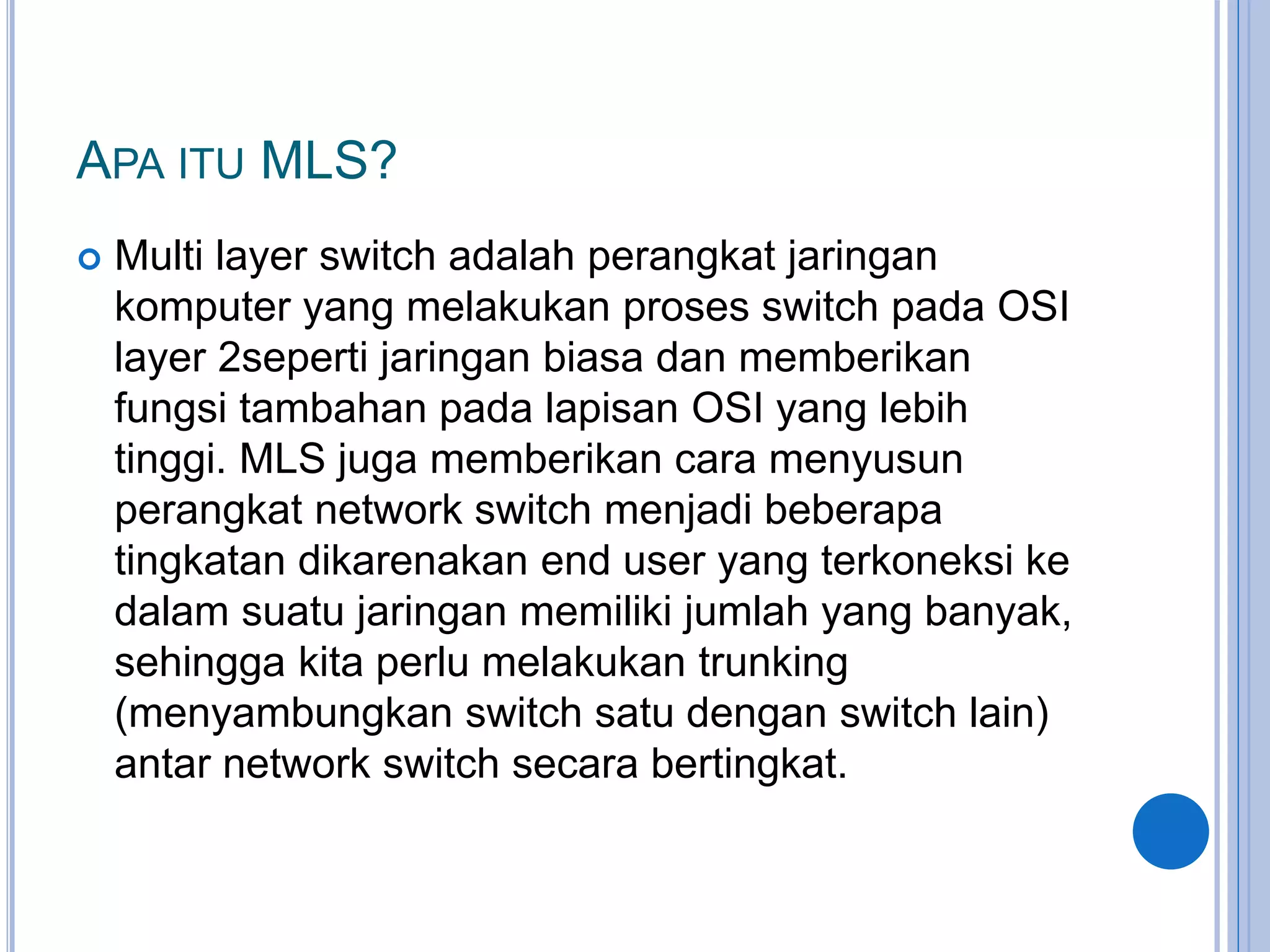

2. APA ITU MLS?
 Multi layer switch adalah perangkat jaringan
komputer yang melakukan proses switch pada OSI
layer 2seperti jaringan biasa dan memberikan
fungsi tambahan pada lapisan OSI yang lebih
tinggi. MLS juga memberikan cara menyusun
perangkat network switch menjadi beberapa
tingkatan dikarenakan end user yang terkoneksi ke
dalam suatu jaringan memiliki jumlah yang banyak,
sehingga kita perlu melakukan trunking
(menyambungkan switch satu dengan switch lain)
antar network switch secara bertingkat.

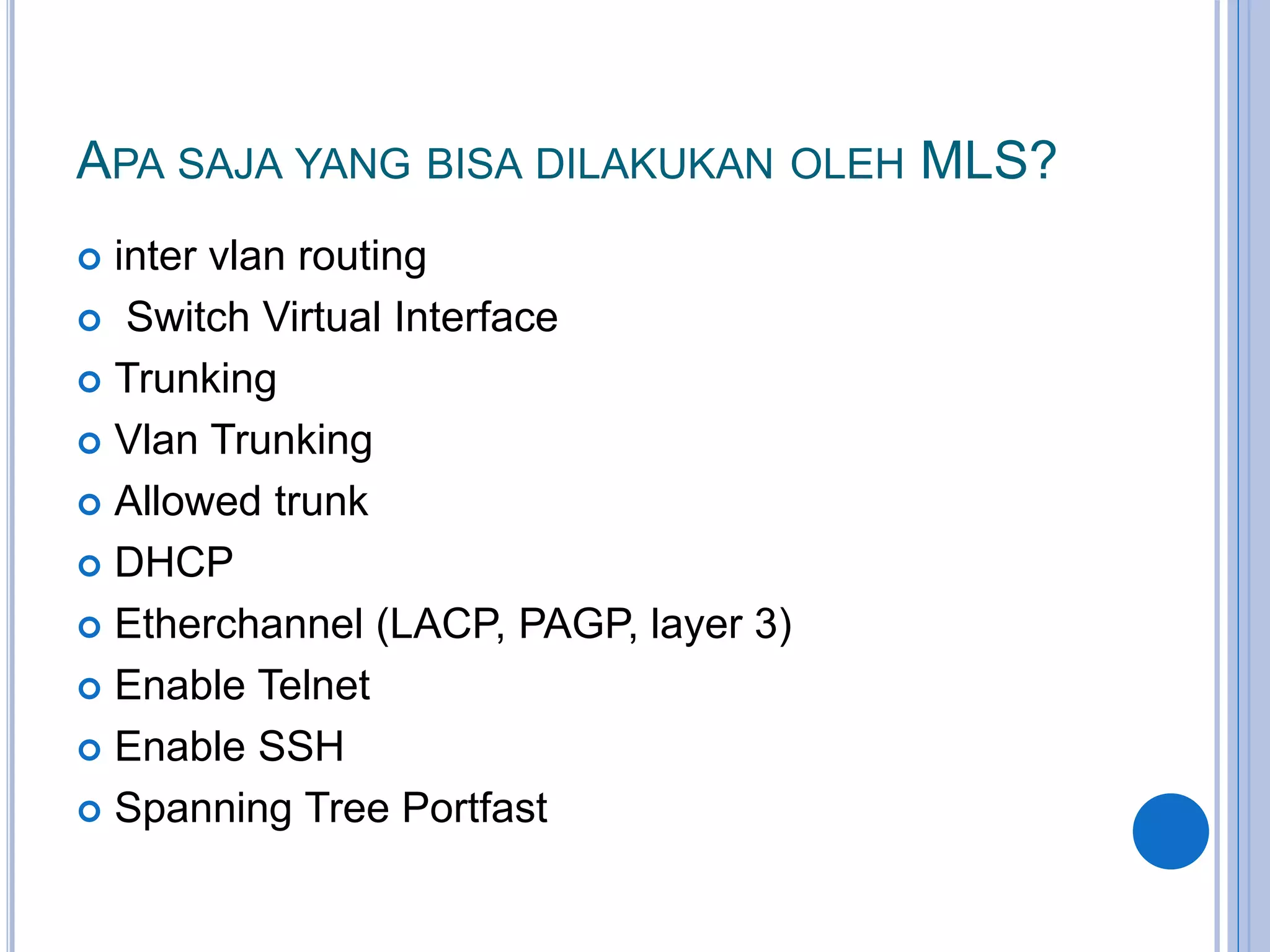

3. APA SAJA YANG BISA DILAKUKAN OLEH MLS?
 inter vlan routing
 Switch Virtual Interface
 Trunking
 Vlan Trunking
 Allowed trunk
 DHCP
 Etherchannel (LACP, PAGP, layer 3)
 Enable Telnet
 Enable SSH
 Spanning Tree Portfast

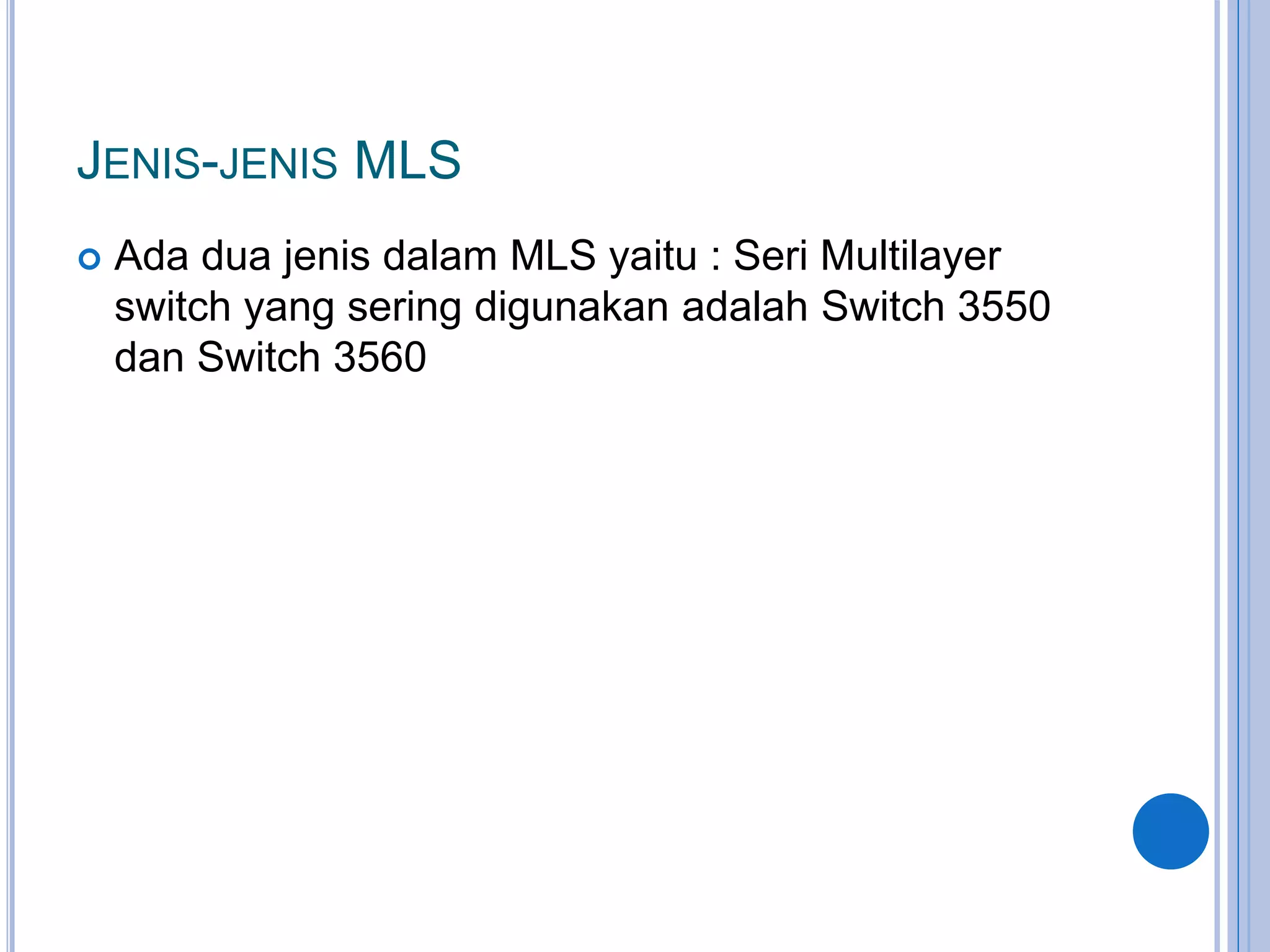

4. JENIS-JENIS MLS
 Ada dua jenis dalam MLS yaitu : Seri Multilayer
switch yang sering digunakan adalah Switch 3550
dan Switch 3560

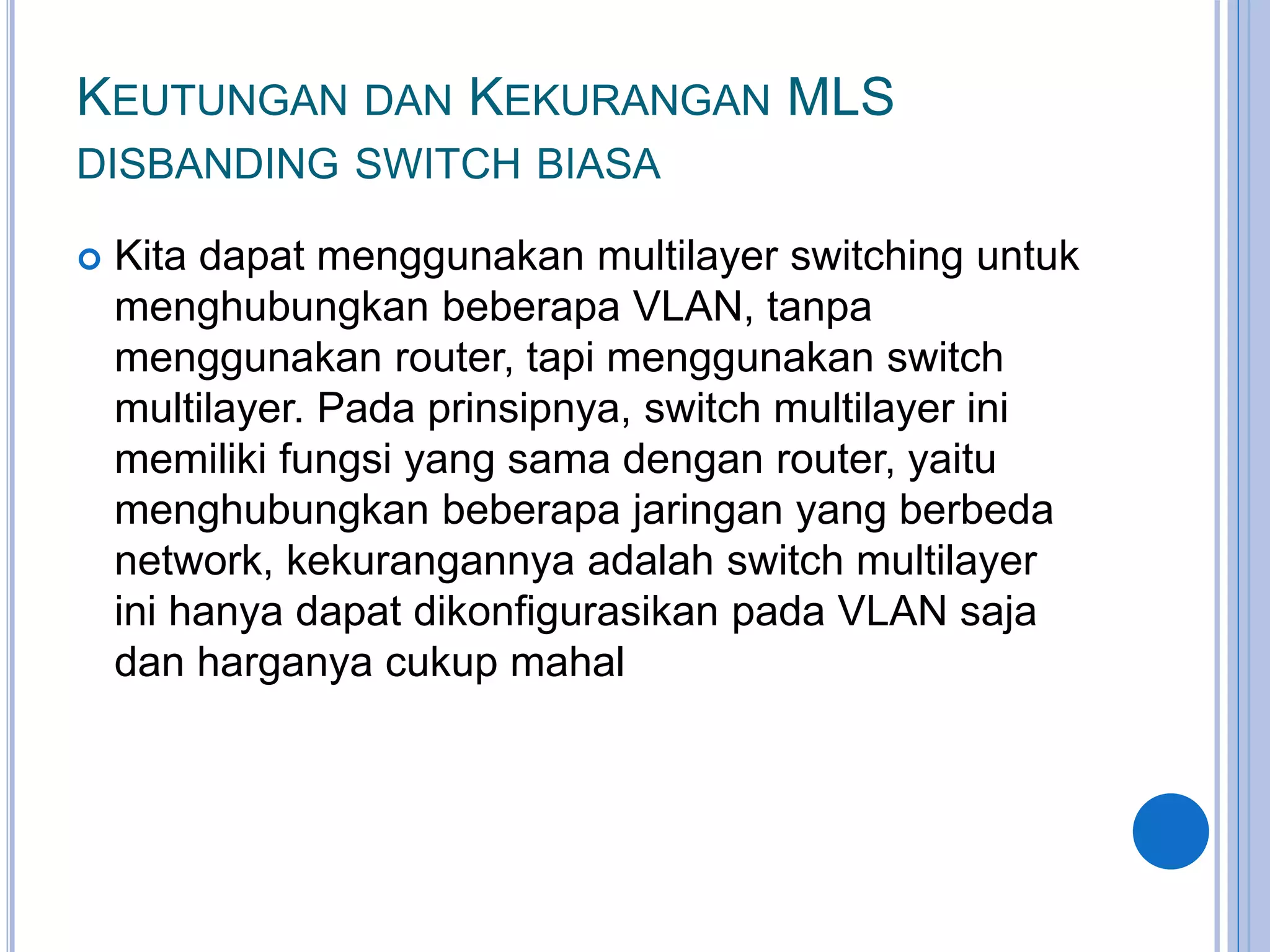

5. KEUTUNGAN DAN KEKURANGAN MLS
DISBANDING SWITCH BIASA
 Kita dapat menggunakan multilayer switching untuk
menghubungkan beberapa VLAN, tanpa
menggunakan router, tapi menggunakan switch
multilayer. Pada prinsipnya, switch multilayer ini
memiliki fungsi yang sama dengan router, yaitu
menghubungkan beberapa jaringan yang berbeda
network, kekurangannya adalah switch multilayer
ini hanya dapat dikonfigurasikan pada VLAN saja
dan harganya cukup mahal

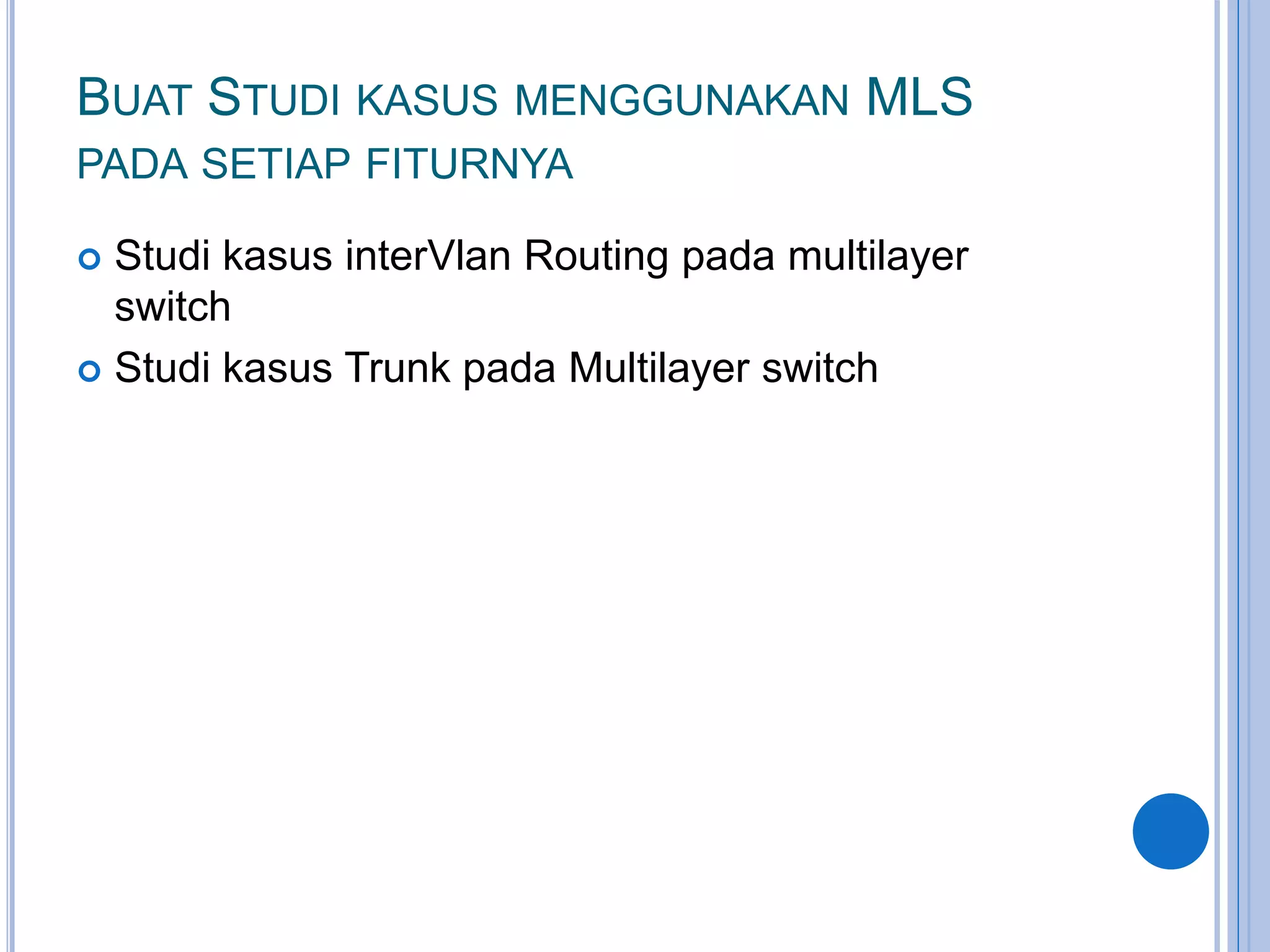

6. BUAT STUDI KASUS MENGGUNAKAN MLS
PADA SETIAP FITURNYA
 Studi kasus interVlan Routing pada multilayer
switch
 Studi kasus Trunk pada Multilayer switch

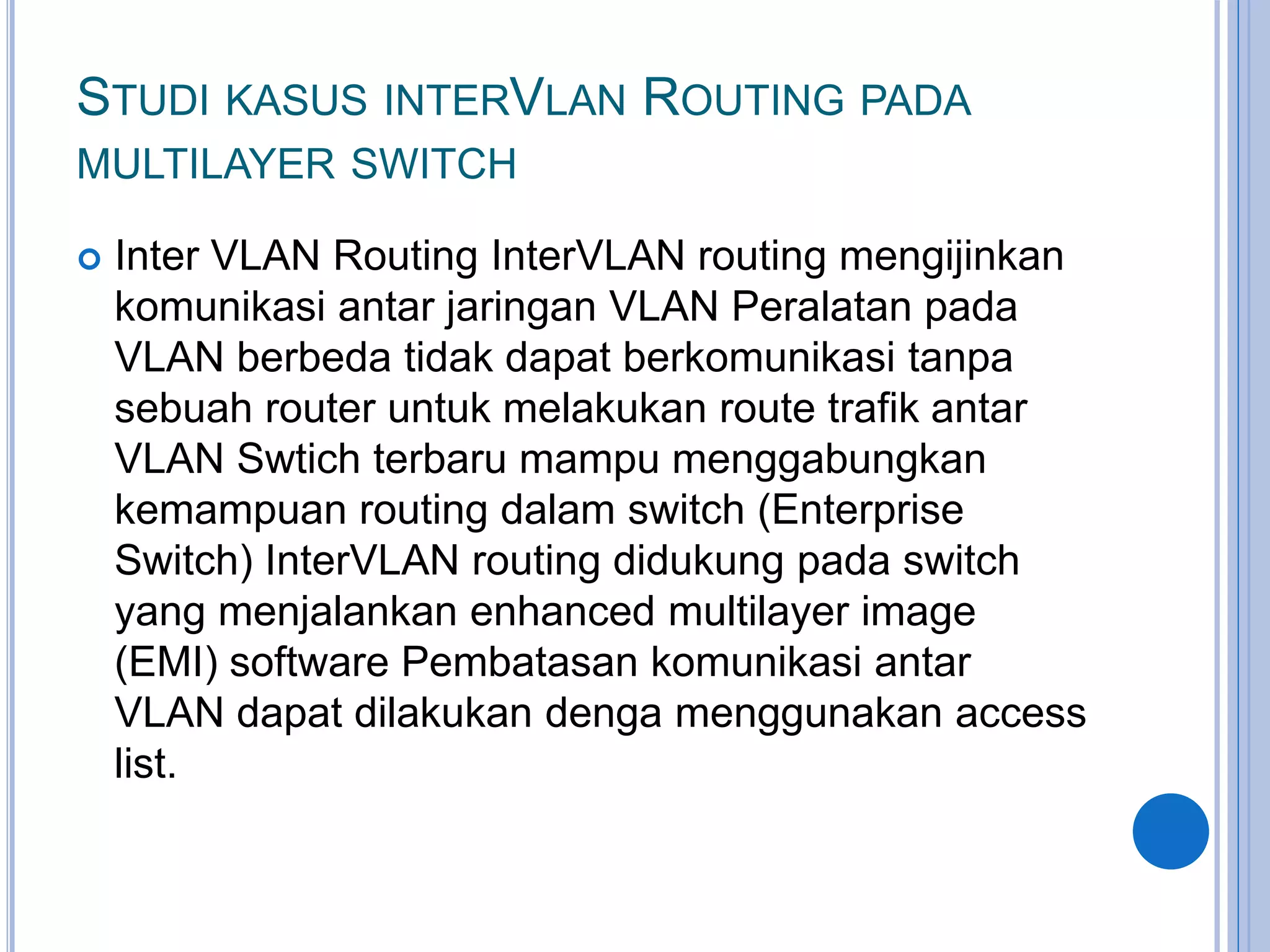

7. STUDI KASUS INTERVLAN ROUTING PADA
MULTILAYER SWITCH
 Inter VLAN Routing InterVLAN routing mengijinkan
komunikasi antar jaringan VLAN Peralatan pada
VLAN berbeda tidak dapat berkomunikasi tanpa
sebuah router untuk melakukan route trafik antar
VLAN Swtich terbaru mampu menggabungkan
kemampuan routing dalam switch (Enterprise
Switch) InterVLAN routing didukung pada switch
yang menjalankan enhanced multilayer image
(EMI) software Pembatasan komunikasi antar
VLAN dapat dilakukan denga menggunakan access
list.

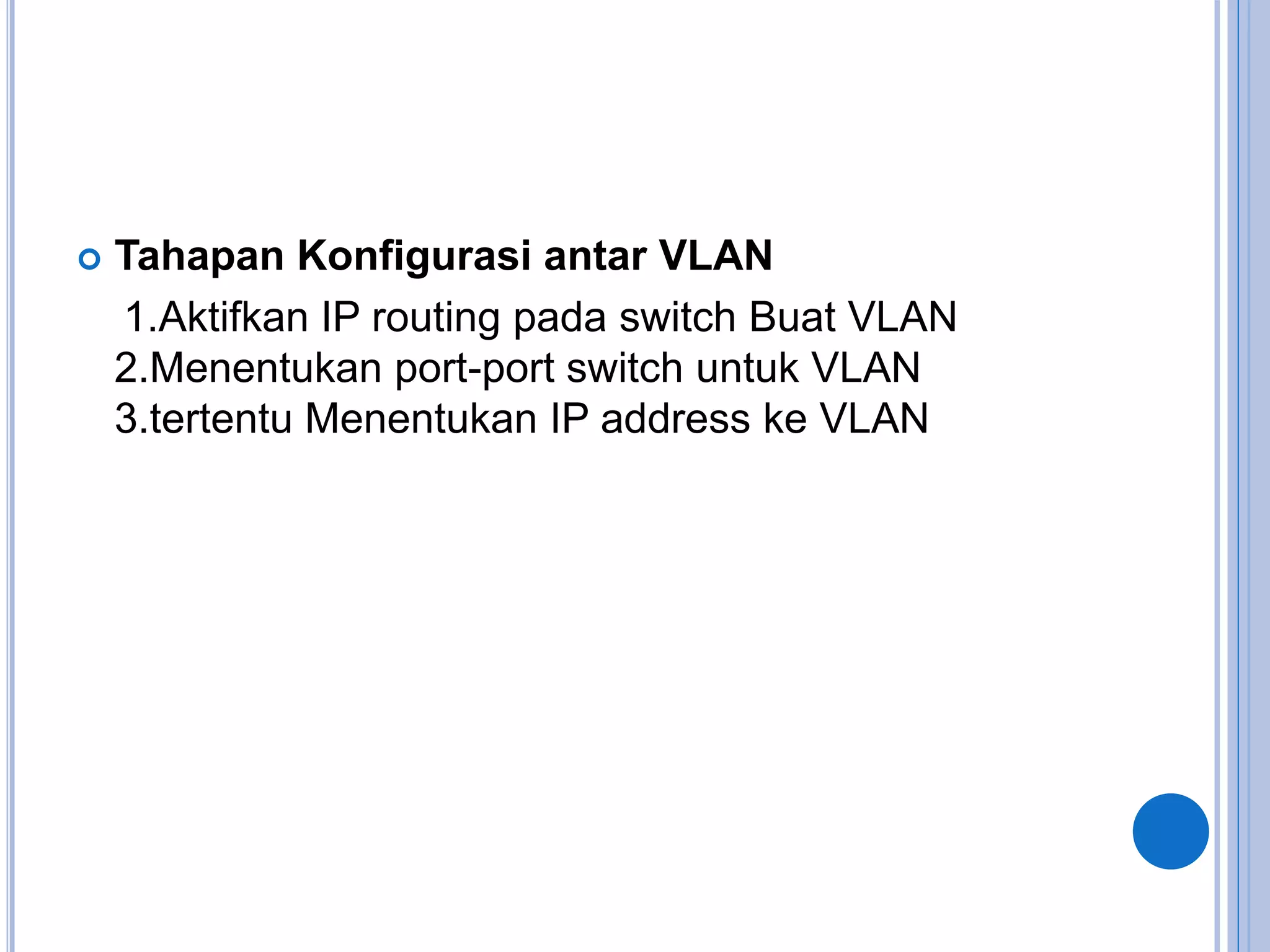

8.  Tahapan Konfigurasi antar VLAN
1.Aktifkan IP routing pada switch Buat VLAN
2.Menentukan port-port switch untuk VLAN
3.tertentu Menentukan IP address ke VLAN

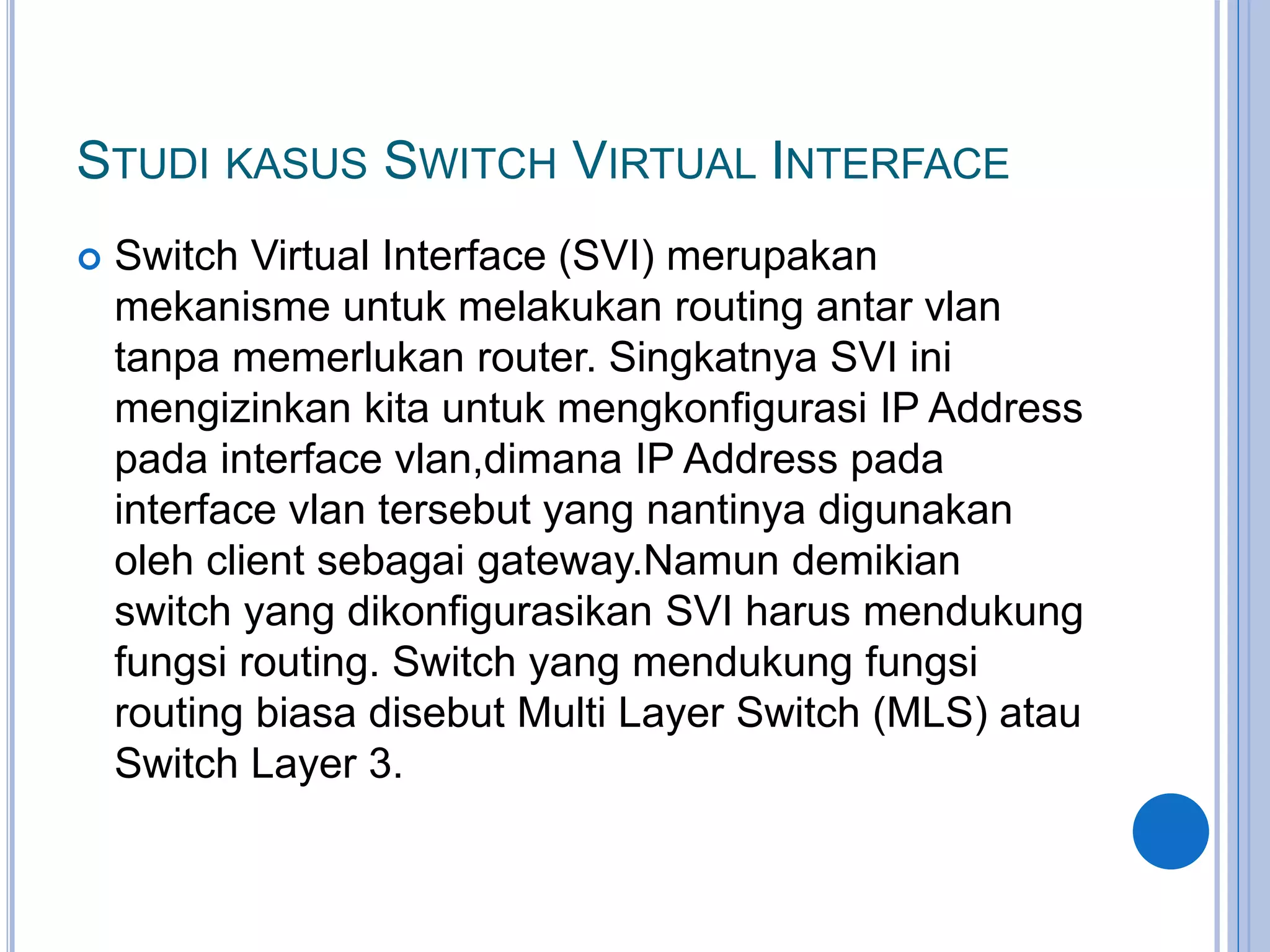

9. STUDI KASUS SWITCH VIRTUAL INTERFACE
 Switch Virtual Interface (SVI) merupakan
mekanisme untuk melakukan routing antar vlan
tanpa memerlukan router. Singkatnya SVI ini
mengizinkan kita untuk mengkonfigurasi IP Address
pada interface vlan,dimana IP Address pada
interface vlan tersebut yang nantinya digunakan
oleh client sebagai gateway.Namun demikian
switch yang dikonfigurasikan SVI harus mendukung
fungsi routing. Switch yang mendukung fungsi
routing biasa disebut Multi Layer Switch (MLS) atau
Switch Layer 3.
