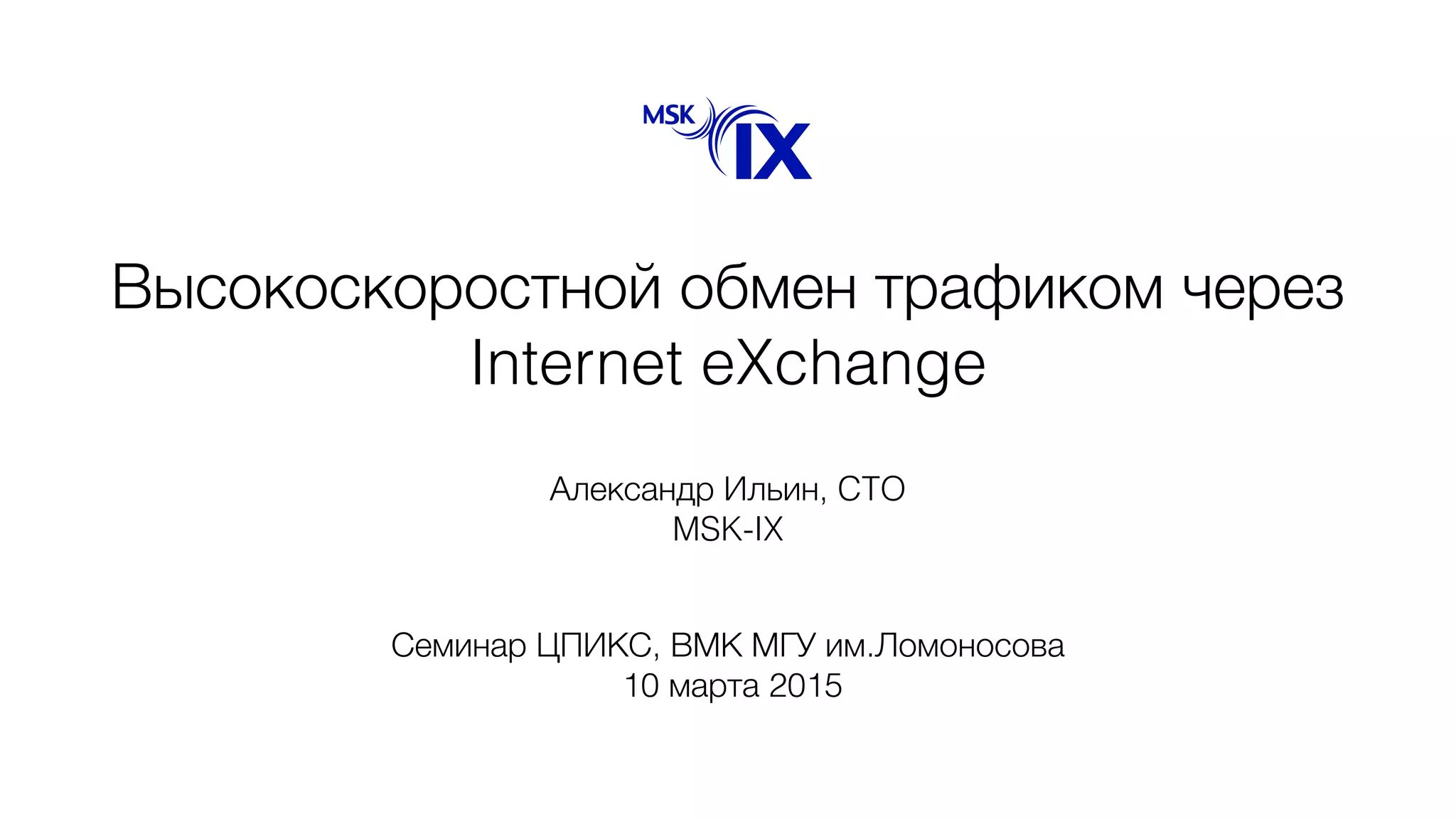

1. Высокоскоростной обмен трафиком через
Internet eXchange
Александр Ильин, CTO
MSK-IX
Семинар ЦПИКС, ВМК МГУ им.Ломоносова
10 марта 2015

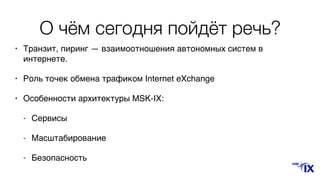

2. О чём сегодня пойдёт речь?
• Транзит, пиринг — взаимоотношения автономных систем в
интернете.
• Роль точек обмена трафиком Internet eXchangе
• Особенности архитектуры MSK-IX:
- Сервисы
- Масштабирование
- Безопасность

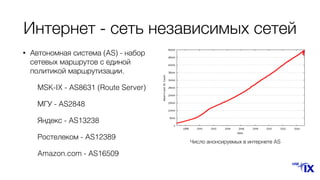

3. Интернет - сеть независимых сетей
• Автономная система (AS) - набор
сетевых маршрутов с единой
политикой маршрутизации.
MSK-IX - AS8631 (Route Server)
МГУ - AS2848
Яндекс - AS13238
Ростелеком - AS12389
Amazon.com - AS16509
Число анонсируемых в интернете AS

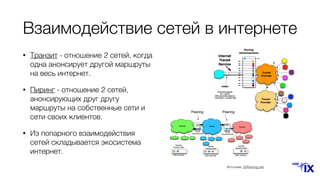

4. Взаимодействие сетей в интернете
• Транзит - отношение 2 сетей, когда
одна анонсирует другой маршруты
на весь интернет.
• Пиринг - отношение 2 сетей,
анонсирующих друг другу
маршруты на собственные сети и
сети своих клиентов.
• Из попарного взаимодействия
сетей складывается экосистема
интернет.
Источник: DrPeering.net

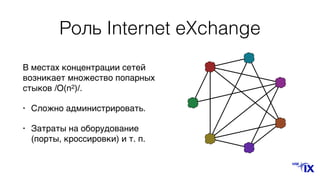

6. Роль Internet eXchange
В местах концентрации сетей
возникает множество попарных
стыков /O(n2)/.
• Сложно администрировать.
• Затраты на оборудование
(порты, кроссировки) и т. п.

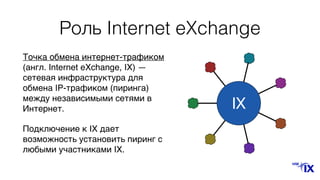

7. Роль Internet eXchange
IX
Точка обмена интернет-трафиком
(англ. Internet eXchange, IX) —
сетевая инфраструктура для
обмена IP-трафиком (пиринга)
между независимыми сетями в
Интернет.
Подключение к IX дает
возможность установить пиринг с
любыми участниками IX.

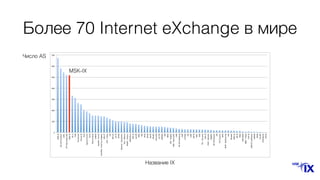

8. Более 70 Internet eXchange в мире
0"
100"
200"
300"
400"
500"
600"
700"
AMS-IX"
DE-CIX"Frankfurt"
LINX""
PTT"Sao"Paulo"(SP)"
MSK-IX"
NL-ix"
TPIX"
Terremark"
France-IX"
PLIX"
Equinix"Zurich"
TorIX"
Thinx"Poland"
LONAP"
SwissIX"-"Zurich"
CoreSite"-"Any2"Los"Angeles"
MIX-IT"
JPIX"-"Tokyo"
VIX"
NIX.CZ"
UA-IX"
SFINX"
Netnod"-"Stockholm"
Telx"-"Atlanta"
JPNAP"-"Tokyo"I"
NAPAfrica"
TOP-IX"
LyonIX"
INEX"
NIX"
BCIX"
WAIX"
NetIX"
BIX.BG"
InterLAN"
LU-CIX"
NaMeX"
BIX"
BNIX"
DIX"-"Lyngby"
NIXI"-"New"Delhi"
CIXP"
DE-CIX"Hamburg"
VSIX"
CATNIX"
CIX"
KIXP"
GN-IX"
JINX""
SOX"
TIX"-"Tanzania"
UAE-IX"
FICIX"-"Helsinki"
GigaPix"
DE-CIX"Munich"
SIX"
TIX"Tuscany"
IXPN"
NPIX"-"Kathmandu"
RIX"
IXLeeds"
MOZ-IX"
GR-IX"
TREX"
GPX"MEIX"
BBIX"-"Tokyo"
FVG-IX"
AMS-IX"Caribbean"
ARMIX"
KINIX"
TunIXP"
ECIX"Berlin"
OTTIX"
Число AS
Название IX
MSK-IX

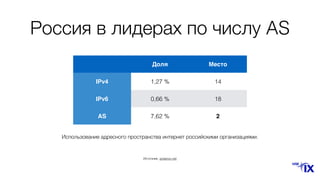

9. Россия в лидерах по числу AS
Доля Место
IPv4 1,27 % 14
IPv6 0,66 % 18
AS 7,62 % 2
Использование адресного пространства интернет российскими организациями.
Источник: potaroo.net

10. MSK-IX: цифры и факты
• Основан в 1995 (приглашаем на
юбилей в этом году!)
• Москва и 8 городов РФ, всего 30+
локаций.
• Трафик ~1,5 Tbps
• Полная поддержка IPv6.
• Оператор корневой инфраструктуры
DNS для национальных доменов .RU
и .РФ.

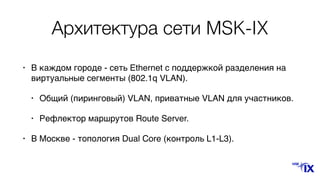

11. Архитектура сети MSK-IX
• В каждом городе - сеть Ethernet с поддержкой разделения на
виртуальные сегменты (802.1q VLAN).
• Общий (пиринговый) VLAN, приватные VLAN для участников.
• Рефлектор маршрутов Route Server.
• В Москве - топология Dual Core (контроль L1-L3).

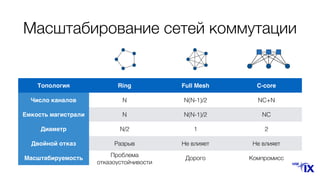

12. Масштабирование сетей коммутации
Топология Ring Full Mesh C-core
Число каналов N N(N-1)/2 NC+N
Емкость магистрали N N(N-1)/2 NC
Диаметр N/2 1 2
Двойной отказ Разрыв Не влияет Не влияет
Масштабируемость
Проблема
отказоустойчивости
Дорого Компромисс

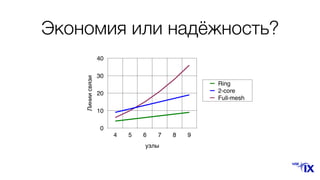

13. Линиисвязи
0
10
20
30
40
узлы
4 5 6 7 8 9
Ring
2-core
Full-mesh
Экономия или надёжность?

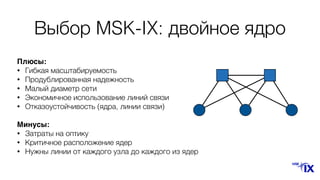

14. Плюсы:
• Гибкая масштабируемость
• Продублированная надежность
• Малый диаметр сети
• Экономичное использование линий связи
• Отказоустойчивость (ядра, линии связи)
Минусы:
• Затраты на оптику
• Критичное расположение ядер
• Нужны линии от каждого узла до каждого из ядер
Выбор MSK-IX: двойное ядро

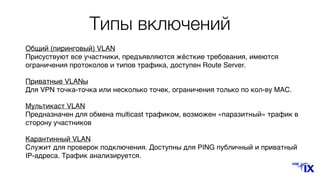

15. Типы включений
Общий (пиринговый) VLAN
Присуствуют все участники, предъявляются жёсткие требования, имеются
ограничения протоколов и типов трафика, доступен Route Server.
Приватные VLANы
Для VPN точка-точка или несколько точек, ограничения только по кол-ву MAC.
Мультикаст VLAN
Предназначен для обмена multicast трафиком, возможен «паразитный» трафик в
сторону участников
Карантинный VLAN
Служит для проверок подключения. Доступны для PING публичный и приватный
IP-адреса. Трафик анализируется.

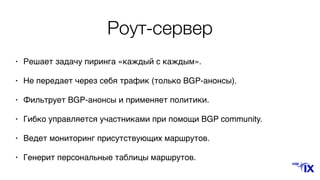

16. Роут-сервер
• Решает задачу пиринга «каждый с каждым».
• Не передает через себя трафик (только BGP-анонсы).
• Фильтрует BGP-анонсы и применяет политики.
• Гибко управляется участниками при помощи BGP community.
• Ведет мониторинг присутствующих маршрутов.
• Генерит персональные таблицы маршрутов.

17. Безопасность: Технические условия
• Лучшие практики индустрии и собственный опыт за 20 лет.
• Максимальная защита инфраструктуры от воздействий.
• Контроль качества обмена.
• Унификация стыков с любым внешним оборудованием.
• Правила хорошего тона для маршрутной информации.

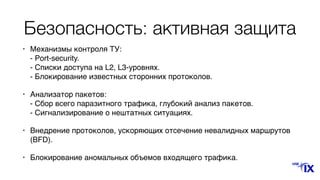

18. Безопасность: активная защита
• Механизмы контроля ТУ:
- Port-security.
- Списки доступа на L2, L3-уровнях.
- Блокирование известных сторонних протоколов.
• Анализатор пакетов:
- Сбор всего паразитного трафика, глубокий анализ пакетов.
- Сигнализирование о нештатных ситуациях.
• Внедрение протоколов, ускоряющих отсечение невалидных маршрутов
(BFD).
• Блокирование аномальных объемов входящего трафика.

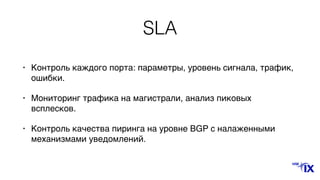

19. SLA
• Контроль каждого порта: параметры, уровень сигнала, трафик,
ошибки.
• Мониторинг трафика на магистрали, анализ пиковых
всплесков.
• Контроль качества пиринга на уровне BGP с налаженными
механизмами уведомлений.

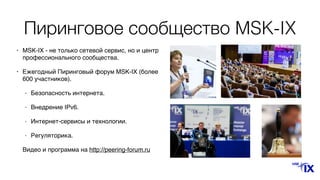

20. Пиринговое сообщество MSK-IX
• MSK-IX - не только сетевой сервис, но и центр
профессионального сообщества.
• Ежегодный Пиринговый форум MSK-IX (более
600 участников).
- Безопасность интернета.
- Внедрение IPv6.
- Интернет-сервисы и технологии.
- Регуляторика.
Видео и программа на http://peering-forum.ru
