Документ описывает платформу Beeline для умной недвижимости, которая включает в себя систему управления различными аспектами, такими как безопасность, жизнеобеспечение и комфорт. В нем изложены задачи пилотного проекта, включая разработку архитектуры облачных приложений и интеграцию систем. Также рассматриваются демонстрационные результаты и использование различных контроллеров для реализации IoT-услуг.

1. © Beeline, BU Russia 2014
Игорь Свирин – ОАО Вымпелком
Дирекция технологического развития (R&D)
isvirin@beeline.ru
тел. 495-787-1000

2. © Beeline, BU Russia 2014
BIT

3. © Beeline, BU Russia 2014
SDP

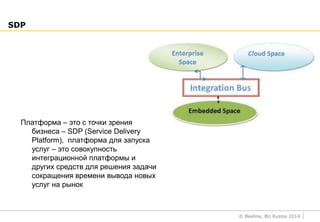

Платформа – это с точки зрения
бизнеса – SDP (Service Delivery
Platform), платформа для запуска
услуг – это совокупность
интеграционной платформы и
других средств для решения задачи
сокращения времени вывода новых
услуг на рынок

4. © Beeline, BU Russia 2014
Зона Умная недвижимость
3
Доменный
раздел/домен Умный Бизнес-центр Умный Поселок
Ум.офис Ум.дом
Работкинофиса
Администратор
офиса
(арендатор/влад
Гость
РаботникБЦ
ОхранаБЦ
ДиспетчерБЦ
(управл.
компании)
Администратор
БЦ
ГостьБЦ
Глававсемьи
Членсемьи
Гость
Охранник
поселка
Администратор
поселка
(председатель)
Диспетчер
поселка(
управл.Компан)
Старшийпо
улице
1 Управление безопасностью
физическая
1.1 Видеонаблюдение V VVV V V VVV VV VV V VVV VV V VVV VVV VV VV
1.2 Система контроля доступа V VVV V V VVV VV VV V VVV VV V VVV VVV VV VV
1.3 Охр-пожарная сигнализация VVV VVV VV VV VVV V VVV VVV VV VV
техническая
протечка воды V VVV V VV VVV VV VVV VV V
загазованность V VVV V VV VV VVV VV V VVV VV V
2
Управление
жизнеобеспечением
2.1 система теплоснабжения V VVV V V V VVV VV V VVV V VV V
2.2 система холодоснабжения V VVV V V V VVV VV V VVV V VV VVV
2.3 система газообеспечения V VVV VV VVV V VV VVV VV
2.4 система электроснабжения
2.4.1 основное V VVV V V V VVV VV V VVV V VV VVV VV
2.4.2 резервное V VVV V V V VVV VV V VVV V VV VVV VV
2.5 система освещения
2.5.1 основное V VVV V V V VVV VV V VVV V VV VVV VV
2.5.2 аварийное V VVV V V V VVV VV V VVV V VV VVV VV
B2C
B2B

5. © Beeline, BU Russia 2014 4
Доменный раздел/домен Умный Бизнес-центр Умный Поселок
Ум.офис Ум.дом
Работкинофиса
Администраторофиса
(арендаторили
владелец)
Гость
РаботникБЦ
ОхранаБЦ
ДиспетчерБЦ(управл.
компании)
АдминистраторБЦ
ГостьБЦ
Глававсемьи
Членсемьи
Гость
Охранникпоселка
Администратор
поселка(председатель)
Диспетчерпоселка(
управл.Компании)
Старшийпоулице
2.6
система уборки и
утилизации отходов ( в т.ч.
система канализации) V VVV V V V VVV VV V VVV VV V V VVV VVV VV
2.7 система сброса сточных вод VVV VV V VVV VVV VV
3Управление кухней
мультиварка VV VVV VV VV VV VVV VVV VV
холодильник VV VVV VV VV VV VVV VVV VVV
посудомойка V VVV V V V VVV VVV VV
микроволновка/духовка V VVV V V V VVV VVV VV
кофеварка VV VVV V VV VV VV VVV V VVV VV
4Управление хоз. частью
стиральная машина VVV VVV VVY
пылесос VVV VVV VVV VVY
увлажнитель воздуха VVV V V V VVV V VVV VV V
5Управление комфортом
телевизоры VVV VVV VVV V
мультимедийный центр VVV VVV VVV V
акустика VVV VVV VVV V
мультирум VVV VVV VVV V
B2C
B2B

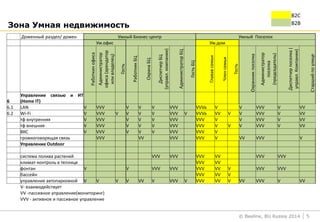

Зона Умная недвижимость

6. © Beeline, BU Russia 2014 5
Доменный раздел/ домен Умный Бизнес-центр Умный Поселок
Ум.офис Ум.дом
Работкинофиса
Администратор
офиса(арендатор
иливладелец)
Гость
РаботникБЦ
ОхранаБЦ
ДиспетчерБЦ
(управл.компании)
АдминистраторБЦ
ГостьБЦ
Глававсемьи
Членсемьи
Гость
Охранникпоселка
Администратор
поселка
(председатель)
Диспетчерпоселка(
управл.Компании)
Старшийпоулице
6
Управление связью и ИТ
(Home IT)
6.1 LAN V VVV V V V VVV VVVa V V VVV V VV
6.2 Wi-Fi V VVV V V V V VVV V VVVa VV V V VVV V VV
тф внутренняя V VVV V V V VVV VVV V V VVV V VV
тф внешняя V VVV V V V VVV VVV V V V VVV V VV
ВКС V VVV V V V VVV VVV V
громкоговорящая связь VVV VV VVV VVV V VV VVV V
Управление Outdoor
система полива растений VVV VVV VVV VV VVV VVV
климат-контроль в теплице VVV VV
фонтан V V VVV VVV VVV VV V VVV VVV
бассейн VVV VV V
управление автопарковкой V V V V VV V VVV V VVV VV V VV VVV V VV
V- взаимодействует
VV -пассивное управление(мониторинг)
VVV - активное и пассивное управление
B2C
B2BЗона Умная недвижимость

7. © Beeline, BU Russia 2014

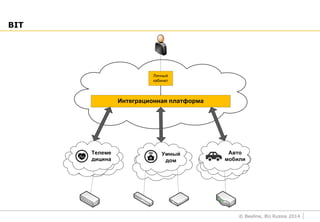

BIT

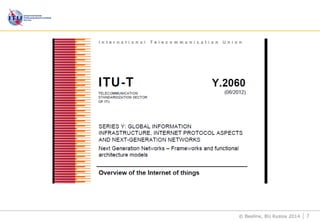

8. © Beeline, BU Russia 2014 7

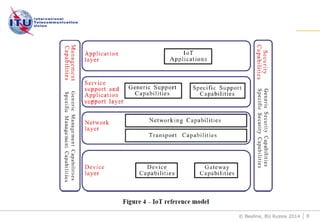

9. © Beeline, BU Russia 2014 8

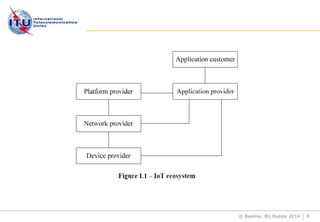

10. © Beeline, BU Russia 2014 9

11. © Beeline, BU Russia 2014 10
Бизнес-модели

12. © Beeline, BU Russia 2014

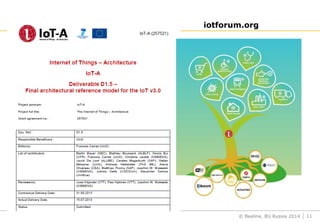

Шще iotforum.org
11

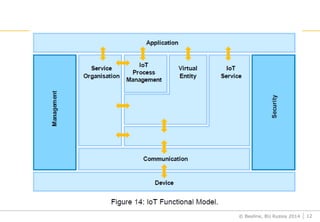

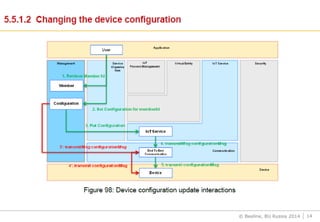

13. © Beeline, BU Russia 2014 12

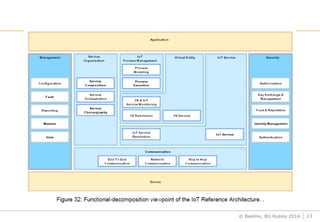

14. © Beeline, BU Russia 2014 13

15. © Beeline, BU Russia 2014 14

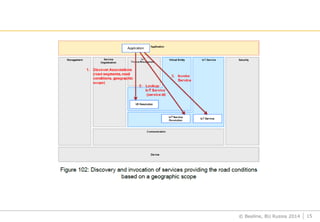

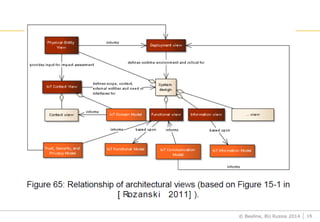

16. © Beeline, BU Russia 2014 15

17. © Beeline, BU Russia 2014 16

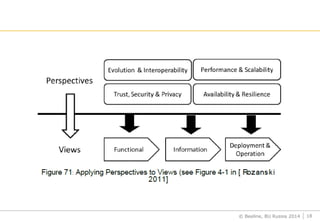

18. © Beeline, BU Russia 2014 17

19. © Beeline, BU Russia 2014 18

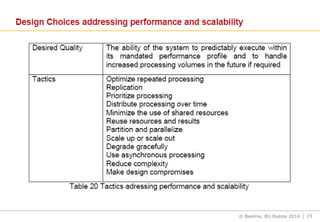

20. © Beeline, BU Russia 2014 19

21. © Beeline, BU Russia 2014
BIT

22. © Beeline, BU Russia 2014

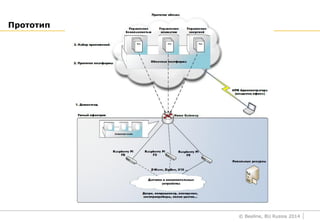

Прототип

23. © Beeline, BU Russia 2014

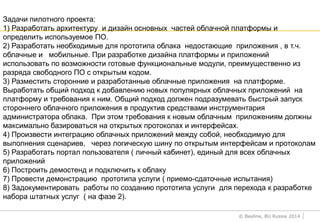

Задачи пилотного проекта:
1) Разработать архитектуру и дизайн основных частей облачной платформы и
определить используемое ПО.
2) Разработать необходимые для прототипа облака недостающие приложения , в т.ч.
облачные и мобильные. При разработке дизайна платформы и приложений
использовать по возможности готовые функциональные модули, преимущественно из
разряда свободного ПО с открытым кодом.
3) Разместить сторонние и разработанные облачные приложения на платформе.
Выработать общий подход к добавлению новых популярных облачных приложений на
платформу и требования к ним. Общий подход должен подразумевать быстрый запуск
стороннего облачного приложения в продуктив средствами инструментария
администратора облака. При этом требования к новым облачным приложениям должны
максимально базироваться на открытых протоколах и интерфейсах.
4) Произвести интеграцию облачных приложений между собой, необходимую для
выполнения сценариев, через логическую шину по открытым интерфейсам и протоколам
5) Разработать портал пользователя ( личный кабинет), единый для всех облачных
приложений
6) Построить демостенд и подключить к облаку
7) Провести демонстрацию прототипа услуги ( приемо-сдаточные испытания)
8) Задокументировать работы по созданию прототипа услуги для перехода к разработке
набора штатных услуг ( на фазе 2).

24. © Beeline, BU Russia 2014

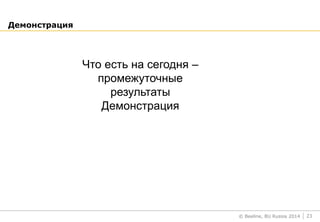

Демонстрация
23
Что есть на сегодня –
промежуточные
результаты
Демонстрация

25. © Beeline, BU Russia 2014
Схема стенда
24

26. © Beeline, BU Russia 2014

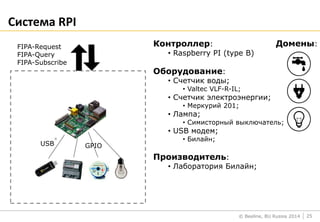

Система RPI
25
FIPA-Request
FIPA-Query
FIPA-Subscribe
USB GPIO
Контроллер:
• Raspberry PI (type B)
Оборудование:
• Счетчик воды;
• Valtec VLF-R-IL;
• Счетчик электроэнергии;
• Меркурий 201;
• Лампа;
• Симисторный выключатель;
• USB модем;
• Билайн;
Производитель:
• Лаборатория Билайн;
Домены:

27. © Beeline, BU Russia 2014
Система Inwion
26
REST
Z Wave
Контроллер:
• Wellink NIDETL-01RT;
Оборудование:
• Умная розетка;
• Everspring AN148;
• Дачтик температуры;
• Everspring ST814;
• Датчик открытия двери;
• Everspring SM103;
• Датчик движения;
• Everspring SP814;
• Датчик протечки;
• Everspring ST812;
• Видеокамера;
• D-Link DCS-931L;
Производитель:
• Wellink;
Домены:

28. © Beeline, BU Russia 2014
Система «Умное здоровье»
2727
Контроллер:
• Телефон/планшет
на Android;
Оборудование:
• Умная часы;
• Mio Alpha;
Производитель:
• Лаборатория Билайн;
Домены:
BlueTooth
REST

29. © Beeline, BU Russia 2014
WEB Интерфейс пользователя
28
Демо

30. © Beeline, BU Russia 2014
3D Интерфейс пользователя
29
Демо

31. © Beeline, BU Russia 2014
Платформа Beeline IoT (Получение показаний)
30

32. © Beeline, BU Russia 2014

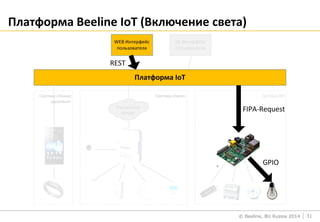

Платформа Beeline IoT (Включение света)
31

33. © Beeline, BU Russia 2014

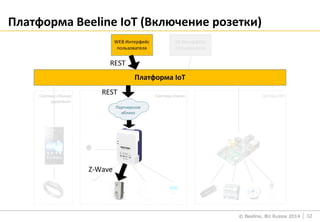

Платформа Beeline IoT (Включение розетки)
32

34. © Beeline, BU Russia 2014

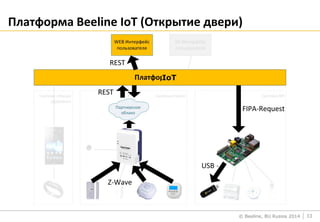

Платформа Beeline IoT (Открытие двери)
33
IoT

35. © Beeline, BU Russia 2014

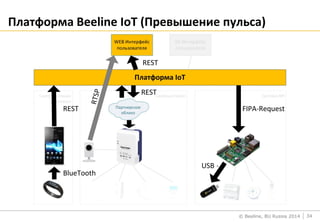

Платформа Beeline IoT (Превышение пульса)
34

36. © Beeline, BU Russia 2014
Спасибо за внимание!
Вопросы?
