MQTT meetup in Tokyo 機能概要
- 1. MQTTの機能概要 ～ 新仕様の紹介も少し～ ツキノワ 株式会社 若山 史郎 (@r_rudi)

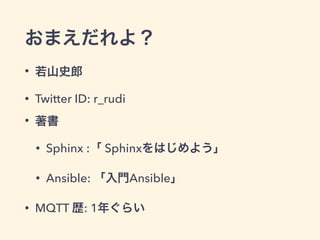

- 2. おまえだれよ？ • 若山史郎 • Twitter ID: r_rudi • 著書 • Sphinx :「 Sphinxをはじめよう」 • Ansible: 「入門Ansible」 • MQTT 歴: 1年ぐらい
- 3.

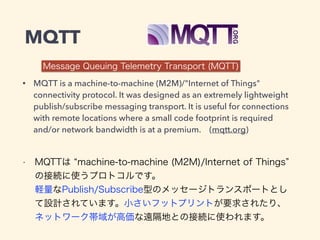

- 4. MQTT Message QueuingTelemetry Transport (MQTT) • MQTT is a machine-to-machine (M2M)/"Internet of Things" connectivity protocol. It was designed as an extremely lightweight publish/subscribe messaging transport. It is useful for connections with remote locations where a small code footprint is required and/or network bandwidth is at a premium. (mqtt.org) • MQTTは “machine-to-machine (M2M)/Internet of Things” の接続に使うプロトコルです。 軽量なPublish/Subscribe型のメッセージトランスポートとし て設計されています。小さいフットプリントが要求されたり、 ネットワーク帯域が高価な遠隔地との接続に使われます。

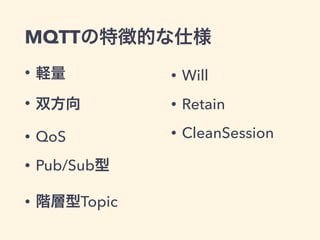

- 5. MQTTの特徴的な仕様 • 軽量 • 双方向 • QoS • Pub/Sub型 • 階層型Topic • Will • Retain • CleanSession

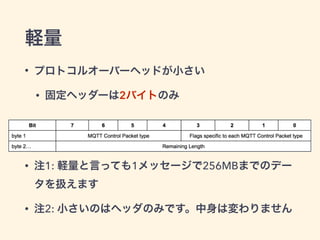

- 6. 軽量 • プロトコルオーバーヘッドが小さい • 固定ヘッダーは2バイトのみ ! ! • 注1: 軽量と言っても1メッセージで256MBまでのデー タを扱えます • 注2: 小さいのはヘッダのみです。中身は変わりません

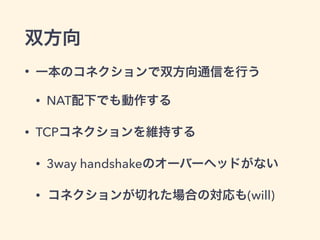

- 7. 双方向 • 一本のコネクションで双方向通信を行う • Push通信 • NAT配下でも動作する • TCPコネクションを維持する • 3way handshakeのオーバーヘッドがない • コネクションが切れた場合の対応も(will)

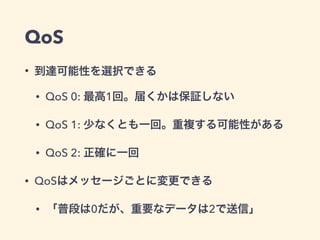

- 8. QoS • 到達可能性を選択できる • QoS 0: 最高1回。届くかは保証しない • QoS 1: 少なくとも一回。重複する可能性がある • QoS 2: 正確に一回 • QoSはメッセージごとに変更できる • 「普段は0だが、重要なデータは2で送信」

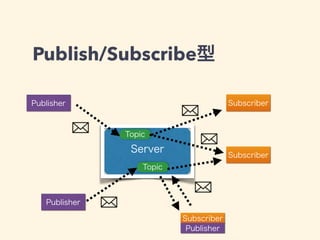

- 9. Publish/Subscribe型 Server Publisher Publisher Topic Subscriber Subscriber Topic Subscriber Publisher

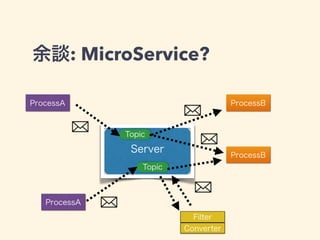

- 10. 余談: MicroService? Server ProcessA ProcessA Topic ProcessB ProcessB Topic Filter Converter

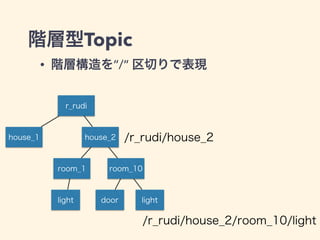

- 11. 階層型Topic • 階層構造を“/“区切りで表現 r_rudi house_1 house_2 room_1 room_10 light light r_rudi/house_2/room_10/light door r_rudi/house_2
- 12. 階層型Topic • “#”で以下のすべてのトピックを対象 r_rudi house_1 house_2 room_1 room_10 light light r_rudi/house_2/# door
- 13. 階層型Topic • “+”で一つの階層全部を選択 r_rudi house_1 house_2 room_1 room_10 light light r_rudi/house_2/+/light door

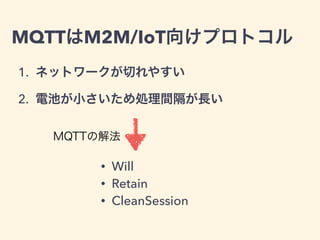

- 14. MQTTはM2M/IoT向けプロトコル 1. ネットワークが切れやすい 2. 電池が小さいため処理間隔が長い MQTTの解法 • Will • Retain • CleanSession

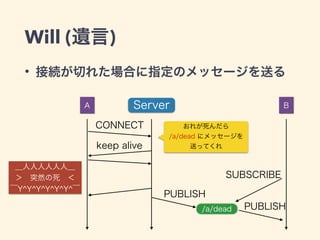

- 15. Will (遺言) •接続が切れた場合に指定のメッセージを送る ＿人人人人人人＿ ＞ 突然の死 ＜ ‾Y^Y^Y^Y^Y^Y^‾ A Server B CONNECT おれが死んだら keep alive a/dead にメッセージを 送ってくれ PUBLISH SUBSCRIBE a/dead PUBLISH

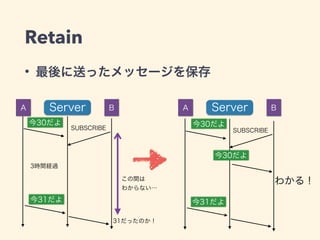

- 16. Retain • 最後に送ったメッセージを保存 A Server B A Server B 今30だよSUBSCRIBE 今31だよ この間は わからない… 31だったのか！ 3時間経過 今30だよ SUBSCRIBE 今31だよ わかる！ 今30だよ

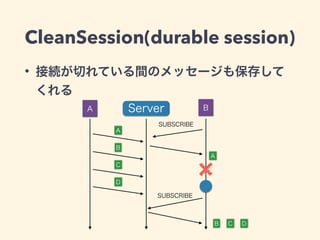

- 17. CleanSession(durable session) •接続が切れている間のメッセージも保存して くれる SUBSCRIBE A B C D A SUBSCRIBE B C D A Server B
- 18.
- 19.

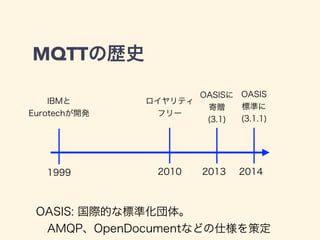

- 20. MQTTの歴史 IBMと Eurotechが開発 1999 ロイヤリティ フリー OASISに 寄贈 (3.1) OASIS 標準に (3.1.1) 2010 2013 2014 OASIS: 国際的な標準化団体。 AMQP、OpenDocumentなどの仕様を策定

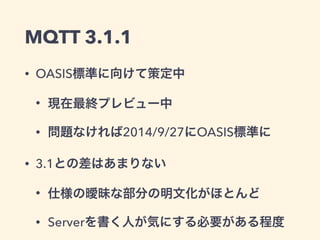

- 21. MQTT 3.1.1 •OASIS標準に向けて策定中 • 現在最終プレビュー中 • 問題なければ2014/9/27にOASIS標準に • 3.1との差はあまりない • 仕様の曖昧な部分の明文化がほとんど • Serverを書く人が気にする必要がある程度

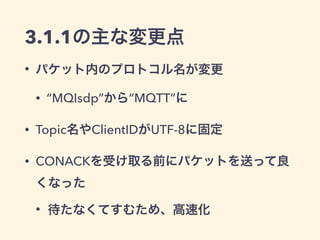

- 22. 3.1.1の主な変更点 • パケット内のプロトコル名が変更 • “MQIsdp”から“MQTT”に • Topic名やClientIDがUTF-8に固定 • CONACKを受け取る前にパケットを送って良 くなった • 待たなくてすむため、高速化

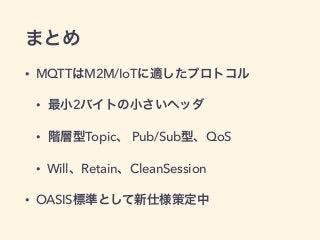

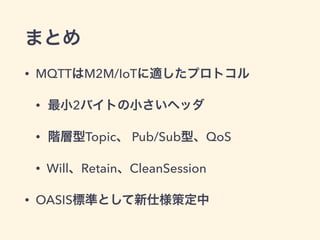

- 23. まとめ • MQTTはM2M/IoTに適したプロトコル • 最小2バイトの小さいヘッダ • 階層型Topic、 Pub/Sub型、QoS • Will、Retain、CleanSession • OASIS標準として新仕様策定中
