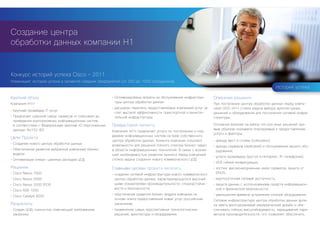

Создание центра
обработки данных компании H1


Конкурс историй успеха Cisco - 2011
Номинация: история успеха в сегменте средних предприятий (от 250 до 1000 сотрудников)
                                                                                                                                                             История успеха

Краткий обзор                                             •	 Оптимизированы затраты на обслуживание инфраструк-     Описание решения
Компания «H1»                                                туры центра обработки данных                           При построении центра обработки данных перед компа-
                                                          •	 расширен перечень предоставляемых компанией услуг за   нией ООО «Н1» стояла задача выбора архитектурных
•	 Крупный провайдер IT-услуг
                                                             счет высокой эффективности транспортной и вычисли-     решений и оборудования для построения сетевой инфра-
•	 Предлагает широкий набор сервисов от collocation до       тельной инфрастуктуры                                  структуры.
   приведения корпоративных информационных систем
   в соответствие с Федеральным законом «О персональных   Предыстория проекта                                       Основное влияние на выбор тех или иных решений пря-
   данных» No152-ФЗ                                                                                                 мым образом оказывали планируемые к предоставлению
                                                          Компания «H1» предлагает услуги по построению и под-
                                                                                                                    услуги и факторы:
                                                          держке информационных систем на базе собственного
Цели Проекта
                                                          центра обработки данных. Клиенты компании получают        •	 аренда мест в стойке (collocation);
•	 Создание нового центра обработки данных                возможности для решения полного спектра бизнес-задач      •	 аренда серверов (dedicated) и обслуживание вашего обо-
•	 Обеспечение развития выбранной компанией бизнес-       в области информационных технологий. В связи с возник-       рудования;
   модели                                                 шей необходимостью развития бизнеса перед компанией
                                                                                                                    •	 услуги провайдера (доступ в Интернет, IP-телефония);
•	 Оптимизация опера— ционных расходов ЦОД                стояла задача создания нового коммерческого ЦОД.
                                                                                                                    •	 VDS гибкой конфигурации;
Решение                                                   Главными целями проекта являлись:                         •	 хостинг высоконагруженных www-сервисов, защита от
•	 Cisco Nexus 7000                                       •	 создание сетевой инфраструктуры нового коммерческого      DDOS;
•	 Cisco Nexus 5000                                          центра обработки данных, характеризующегося высочай-   •	 круглосуточная сетевая доступность;
•	 Cisco Nexus 2000 (FEX)                                    шими показателями производительности, отказоустойчи-   •	 защита данных с использованием средств информацион-
                                                             вости и безопасности;                                     ной и физической безопасности;
•	 Cisco ASR 1000
                                                          •	 обеспечение развития бизнес-модели компании на         •	 уменьшение времени устранения отказов оборудования.
•	 Cisco Catalyst 6500
                                                             основе опыта предоставления новых услуг российским     Сетевая инфраструктура центра обработки данных долж-
Результаты                                                   заказчикам;                                            на иметь многоуровневый иерархический дизайн и обе-
•	 Создан ЦОД, полностью отвечающий требованиям           •	 применение самых перспективных технологических         спечивать гибкую масштабируемость, наращивание пара-
   заказчика                                                 решений, архитектуры и оборудования.                   метров производительности, что позволяет обеспечить

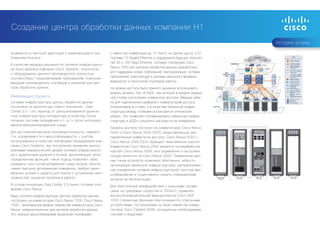

Создание центра обработки данных компании H1
                                                                                                                      История успеха

возможность быстрой адаптации к изменяющимся тре-         с емкостью коммутации до 15 тбит/с на одном шасси, 512
бованиям бизнеса.                                         портами 10 Gigabit Ethernet и поддержкой будущих техноло-
                                                          гий 40 и 100 Gbps Ethernet. Сетевая платформа Cisco
В качестве вендора решений по сетевой инфраструкту-
                                                          Nexus 7000 для центров обработки данных разработана
ре была выбрана компания Cisco Systems. технологии
                                                          для поддержки новых требований: виртуализации, сетевых
и оборудование данного производителя полностью
                                                          приложений, работающих в режиме реального времени,
соответствуют предъявляемым требованиям, компания –
ведущий производитель платформ и решений для цен-         видеоуслуг и технологий групповой работы.
тров обработки данных.                                    На уровне доступа было принято решение использовать
                                                          модель дизайна Top-of-Rack, при которой в каждой сервер-
Реализация проекта                                        ной стойке расположен коммутатор доступа. Медные кабе-
Сетевая инфраструктура центра обработки данных            ли для подключения серверов к коммутаторам доступа
построена на архитектуре нового поколения – Data          локализованы в стойке, а в качестве кабельной инфра-
Center 3.0 – это переход от централизованной физиче-      структуры между стойками используется оптический
ской инфраструктуры (аппаратные устройства, блоки         кабель. Это позволяет оптимизировать кабельную инфра-
питания, системы охлаждения и т. д.) к тесно интегриро-   структуру в ЦОД и сократить расходы на ее внедрение.
ванной виртуализированной среде.
                                                          Уровень доступа построен на коммутаторах Cisco Nexus
Для достижения высокой производительности, надежно-       5000 и Cisco Nexus 2000 (FEX), представляющих рас-
сти, управляемости и масштабируемости, с учетом           пределенный коммутатор доступа. Cisco Nexus 5000 +
использования в качестве платформы оборудования ком-      Cisco Nexus 2000 (FEX) образуют «виртуальное шасси».
пании Cisco Systems, при построении применен многоу-      Коммутатор Cisco Nexus 2000 является «интерфейсной
ровневый иерархический дизайн сетевой инфраструкту-       картой» Cisco Nexus 5000, все управление и настройка
ры с выделением уровней и блоков, выполняющих четко       осуществляются на Cisco Nexus 5000. Применение дан-
определенные функции. такой подход позволяет гибко        ных типов устройств позволило обеспечить гибкость
развивать сеть путем добавления новых блоков, обеспе-     организации кабельной инфраструктуры, централизован-
чивает высокий детерминизм поведения, требует мини-       ное управление сетевой инфраструктурой, простое мас-
мальных усилий и средств для поиска и устранения неис-    штабирование и существенно снизить операционные
правностей, решения проблем в работе.                     затраты на эксплуатацию.
В основе концепции Data Center 3.0 лежит сетевая плат-    Для обеспечения взаимодействия с внешними сетями
форма Cisco Nexus.
                                                          связи на требуемых скоростях в 10Гбит/c применён
Ядро сетевой инфраструктуры Центра обработки данных       высокопроизводительный маршрутизатор Cisco ASR
построено на коммутаторах Cisco Nexus 7000. Cisco Nexus   1000. Сервисные функции обеспечиваются отдельными
7000 – флагманская модель семейства коммутаторов Cisco    устройствами, построенными на базе семейства комму-
Nexus, предназначенных для центров обработки данных.      таторов Cisco Catalyst 6500, оснащённых необходимыми
Это хорошо масштабируемая модульная платформа             платами и модулями.
Создание центра обработки данных компании H1
                                                                                                                                                                                                    История успеха

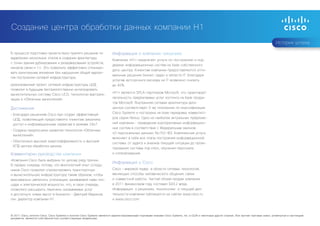

В процессе подготовки проекта было принято решение по                      Информация о компании-заказчике
выделению нескольких этапов в создании архитектуры
                                                                           Компания «H1» предлагает услуги по построению и под-
с точки зрения дублирования и резервирования устройств,
                                                                           держке информационных систем на базе собственного
каналов связи и т.п. Это позволило эффективно спланиро-
                                                                           дата-центра. Клиентам компании предоставляются опти-
вать капитальные вложения без нарушения общей идеоло-
                                                                           мальные решения бизнес-задач в области IT. Благодаря
гии построения сетевой инфраструктуры.
                                                                           услугам аутсорсинга расходы на IT возможно снизить
реализованный проект сетевой инфраструктуры ЦОД                            до 40%.
позволит в будущем беспрепятственно интегрировать
                                                                           «Н1» является SPLA-партнером Microsoft, что гарантирует
вычислительную систему Cisco UCS, технологии виртуали-
зации и «Облачных вычислений».                                             легальность предлагаемых услуг хостинга на базе продук-
                                                                           тов Microsoft. Внутренняя сетевая архитектура дата-
Достижения                                                                 центра соответствует 3-му поколению по классификации
                                                                           Cisco Systems и построена на базе передовых коммутато-
•	 Благодаря решениям Cisco был создан эффективный
   ЦОД, позволяющий предоставлять клиентам заказчика                       ров серии Nexus. Одно из наиболее актуальных предложе-
   доступ к информационным сервисам в режиме 24х7.                         ний компании – приведение корпоративных информацион-
                                                                           ных систем в соответствие с Федеральным законом
•	 Созданы предпосылки развития технологии «Облачных
                                                                           «О персональных данных» No152-ФЗ. Комплексная услуга
   вычислений».
                                                                           включает в себя все этапы построения информационной
•	 Обеспечено высокая энергоэффекивность и высокий
                                                                           системы: от аудита и анализа текущей ситуации до проек-
   КПД центра обработки данных.
                                                                           тирования системы под ключ, обучения персонала
Комментарии руководства компании                                           и сопровождения.

«Компания Cisco была выбрана по целому ряду причин.
                                                                           Информация о Cisco
В первую очередь потому, что многолетний опыт сотруд-
ников Cisco позволил спроектировать транспортную                           Cisco – мировой лидер в области сетевых технологий,
и вычислительную инфраструктуру таким образом, чтобы                       меняющих способы человеческого общения, связи
максимально увеличить утилизацию занимаемой нами пло-                      и совместной работы. Чистый объем продаж компании
щади и электрической мощности, что, в свою очередь,                        в 2011 финансовом году составил $43,2 млрд.
позволило расширить перечень оказываемых услуг                             Информация о решениях, технологиях и текущей дея-
и достигнуть новых высот в бизнесе» – Дмитрий Маринов,                     тельности компании публикуется на сайтах www.cisco.ru
ген. директор компании H1.                                                 и www.cisco.com.



© 2011 Cisco, логотип Cisco, Cisco Systems и логотип Cisco Systems являются зарегистрированными торговыми знаками Cisco Systems, Inc. в США и некоторых других странах. Все прочие торговые знаки, упомянутые в настоящем
документе, являются собственностью соответствующих владельцев.
