Документ рассматривает современные тенденции в развитии технологий систем хранения данных, отмечая сложности, связанные с временными затратами на разработку и интеграцию. Упоминается рост потребности в высокоскоростных решениях и облачных технологиях, а также инновации в управлении данными и хранением информации. Прогнозируется, что улучшение облачных систем и технологий хранения будет продолжаться с акцентом на эффективность, безопасность и снижение затрат.

2. Современные тенденции в развитии
технологий систем хранения данных.
Теория и практика
Сергей Костенко

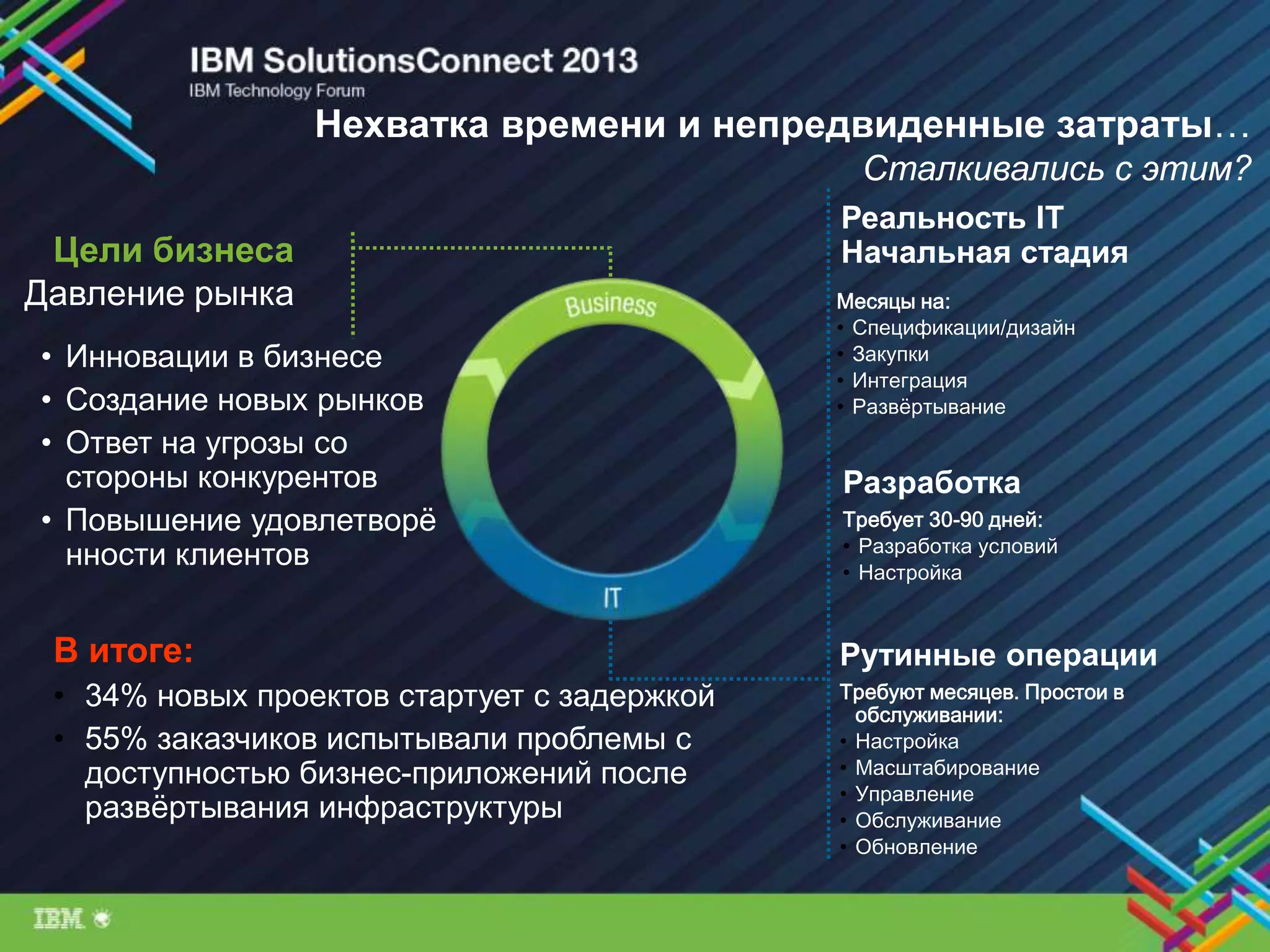

3. Нехватка времени и непредвиденные затраты…
Сталкивались с этим?
Месяцы на:
• Спецификации/дизайн
• Закупки
• Интеграция
• Развѐртывание
Разработка
Требует 30-90 дней:
• Разработка условий
• Настройка
Рутинные операции
Требуют месяцев. Простои в
обслуживании:
• Настройка
• Масштабирование
• Управление
• Обслуживание
• Обновление
Реальность IT
Начальная стадияЦели бизнеса
Разработка
Требует 30-90 дней:
• Разработка условий
• Настройка
Месяцы на:
• Спецификации/дизайн
• Закупки
• Интеграция
• Развѐртывание
Разработка
Требует 30-90 дней:
• Разработка условий
• Настройка
Рутинные операции
Требуют месяцев. Простои в
обслуживании:
• Настройка
• Масштабирование
• Управление
• Обслуживание
• Обновление
Месяцы на:
• Спецификации/дизайн
• Закупки
• Интеграция
• Развѐртывание
Разработка
Требует 30-90 дней:
• Разработка условий
• Настройка
Реальность IT
Начальная стадия
Рутинные операции
Требуют месяцев. Простои в
обслуживании:
• Настройка
• Масштабирование
• Управление
• Обслуживание
• Обновление
Месяцы на:
• Спецификации/дизайн
• Закупки
• Интеграция
• Развѐртывание
Разработка
Требует 30-90 дней:
• Разработка условий
• Настройка
В итоге:
• 34% новых проектов стартует с задержкой
• 55% заказчиков испытывали проблемы с
доступностью бизнес-приложений после
развѐртывания инфраструктуры
• Инновации в бизнесе
• Создание новых рынков
• Ответ на угрозы со
стороны конкурентов
• Повышение удовлетворѐ
нности клиентов
Давление рынка

4. DATA per
MINUTE
Каждую минуту:
204,166,667 e-mail Отправлено
2,000,000 Google поисков
571
НОВЫХ
вебсайтов
запущено
• Новых фото на INSTAGRAM
• Фото добавляется на FLICKR
• Приложений скачано в APPLE
• TUMBLR записей в блогах
3,600
3,125
47,000
27,77848 часов
нового
видео на
2,083 CHECK-
INS на
FourSquare

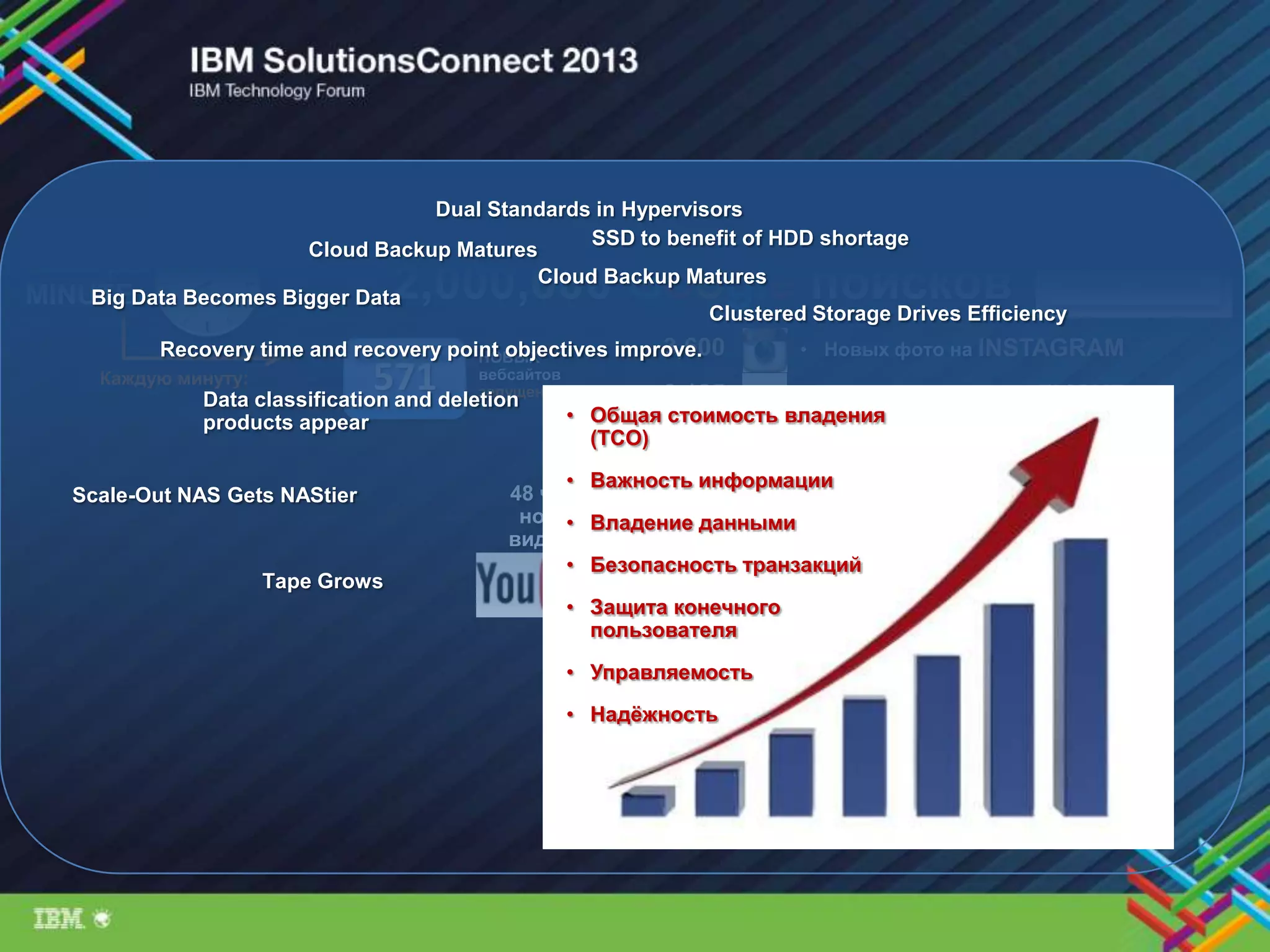

• Общая стоимость владения
(TCO)
• Важность информации
• Владение данными
• Безопасность транзакций
• Защита конечного
пользователя
• Управляемость
• Надѐжность
Clustered Storage Drives Efficiency
Big Data Becomes Bigger Data
Cloud Backup Matures
Cloud Backup Matures
SSD to benefit of HDD shortage
Dual Standards in Hypervisors
Recovery time and recovery point objectives improve.
Data classification and deletion
products appear
Scale-Out NAS Gets NAStier
Тape Grows

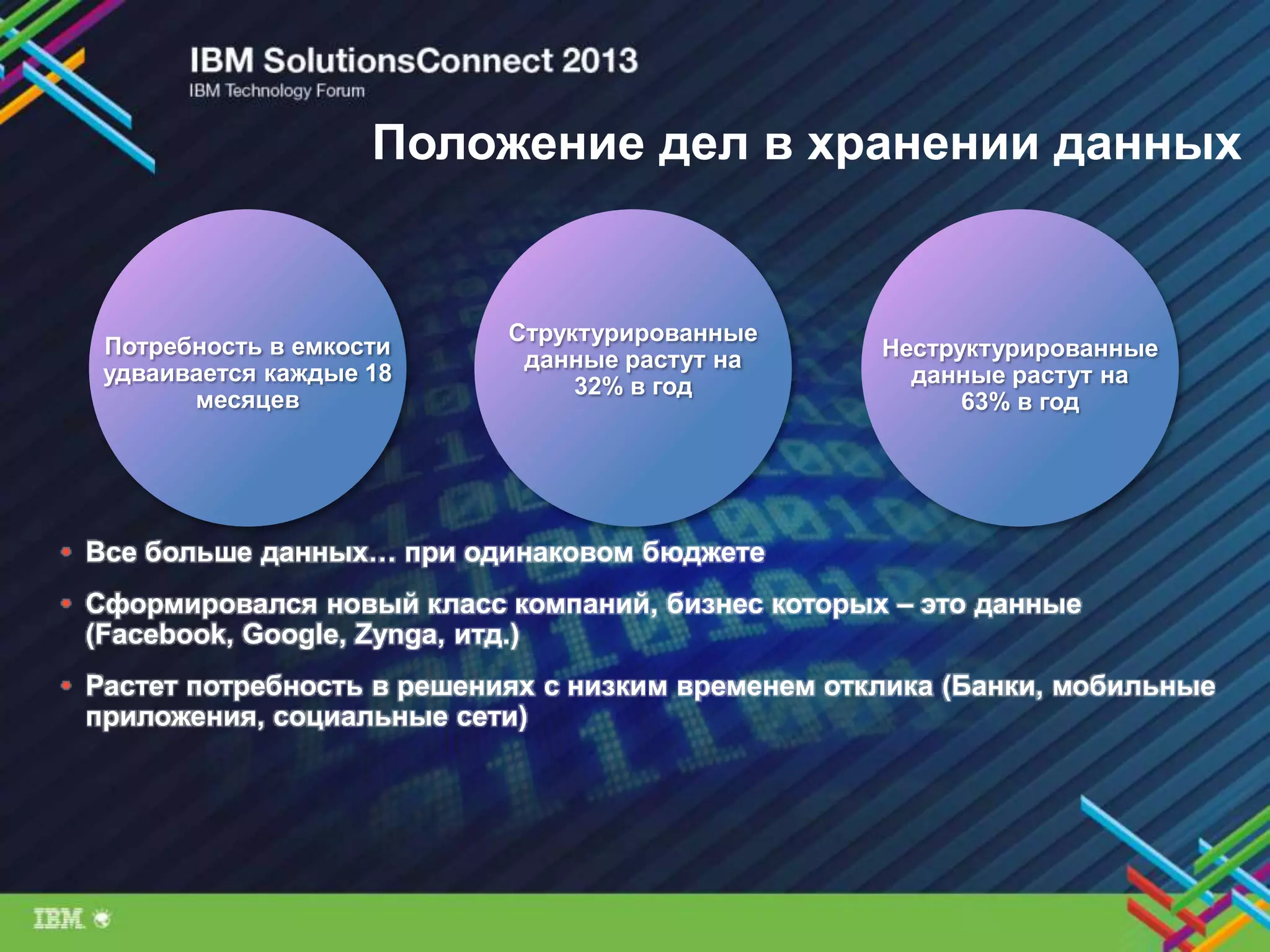

5. Потребность в емкости
удваивается каждые 18
месяцев
Структурированные
данные растут на
32% в год
Неструктурированные
данные растут на
63% в год
• Все больше данных… при одинаковом бюджете
• Сформировался новый класс компаний, бизнес которых – это данные
(Facebook, Google, Zynga, итд.)
• Растет потребность в решениях с низким временем отклика (Банки, мобильные
приложения, социальные сети)
Положение дел в хранении данных

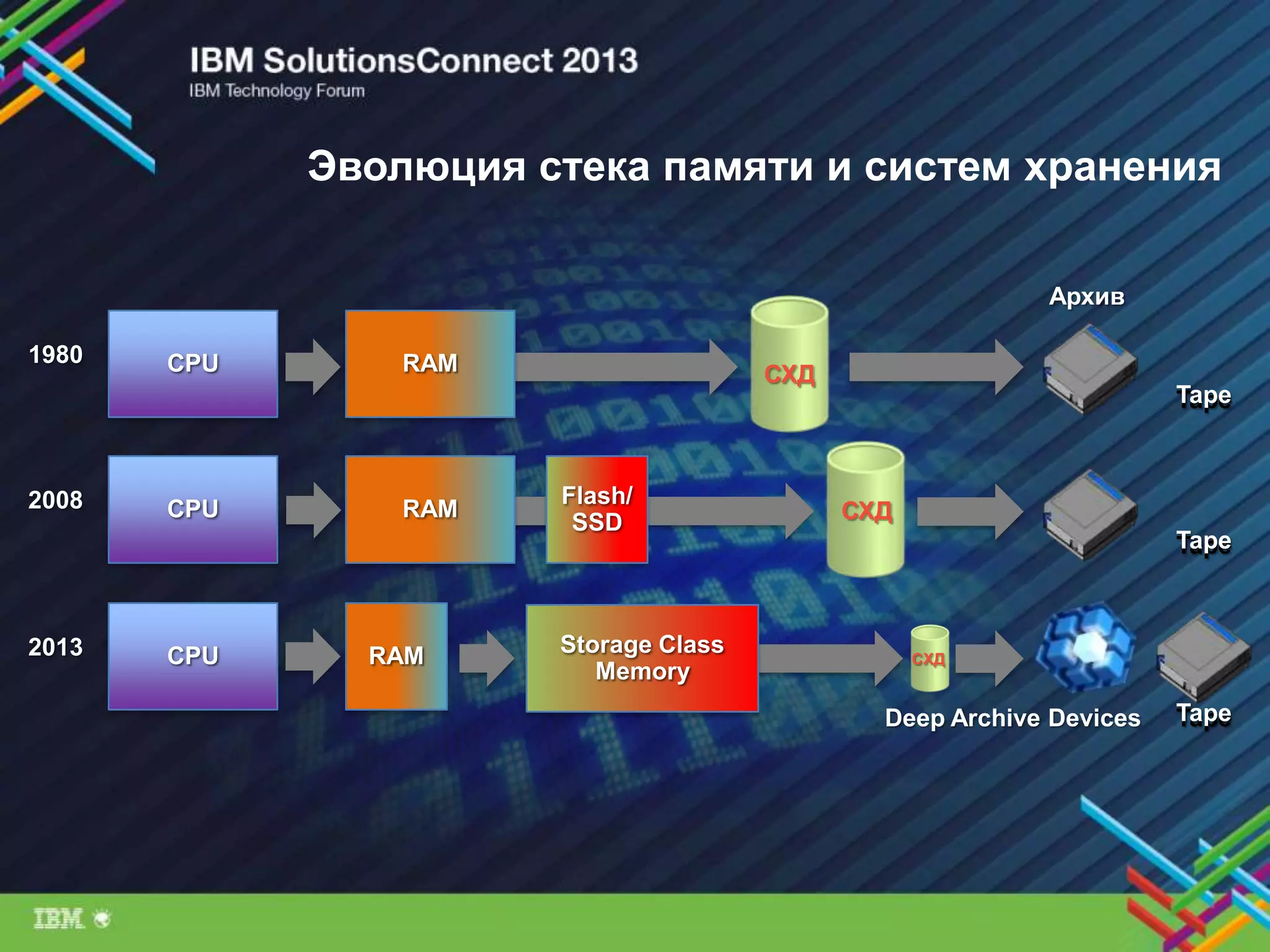

6. CPU
CPU
CPU
Tape
Tape
1980
2008
2013
RAM
RAM
RAM Storage Class
Memory
Flash/
SSD
СХД
Архив
Tape
Эволюция стека памяти и систем хранения
Tape
Tape
Deep Archive Devices Tape
СХД
СХД

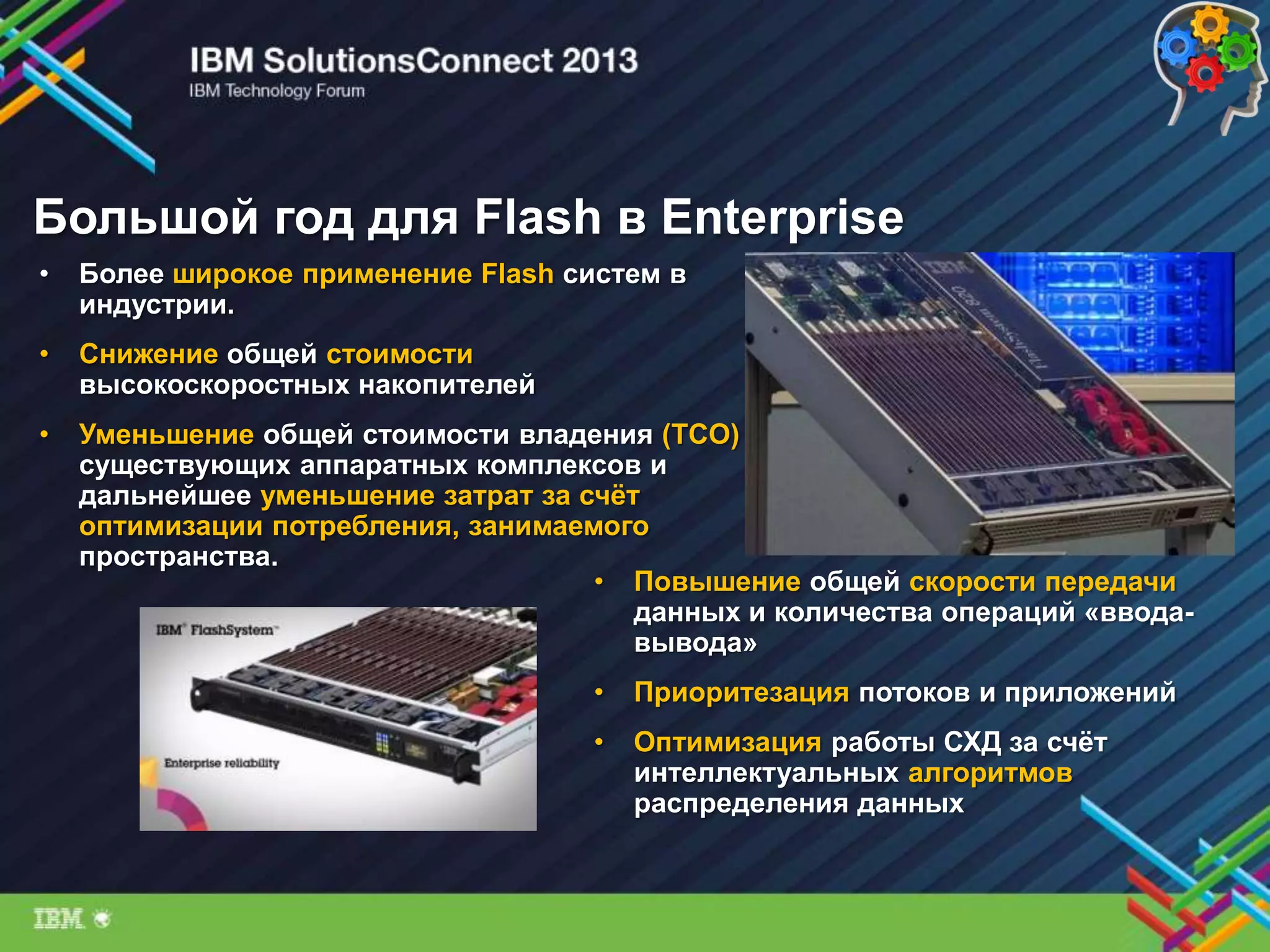

7. Большой год для Flash в Enterprise
• Более широкое применение Flash систем в
индустрии.
• Снижение общей стоимости
высокоскоростных накопителей
• Уменьшение общей стоимости владения (TCO)
существующих аппаратных комплексов и
дальнейшее уменьшение затрат за счѐт
оптимизации потребления, занимаемого
пространства.
• Повышение общей скорости передачи
данных и количества операций «ввода-
вывода»
• Приоритезация потоков и приложений
• Оптимизация работы СХД за счѐт
интеллектуальных алгоритмов
распределения данных

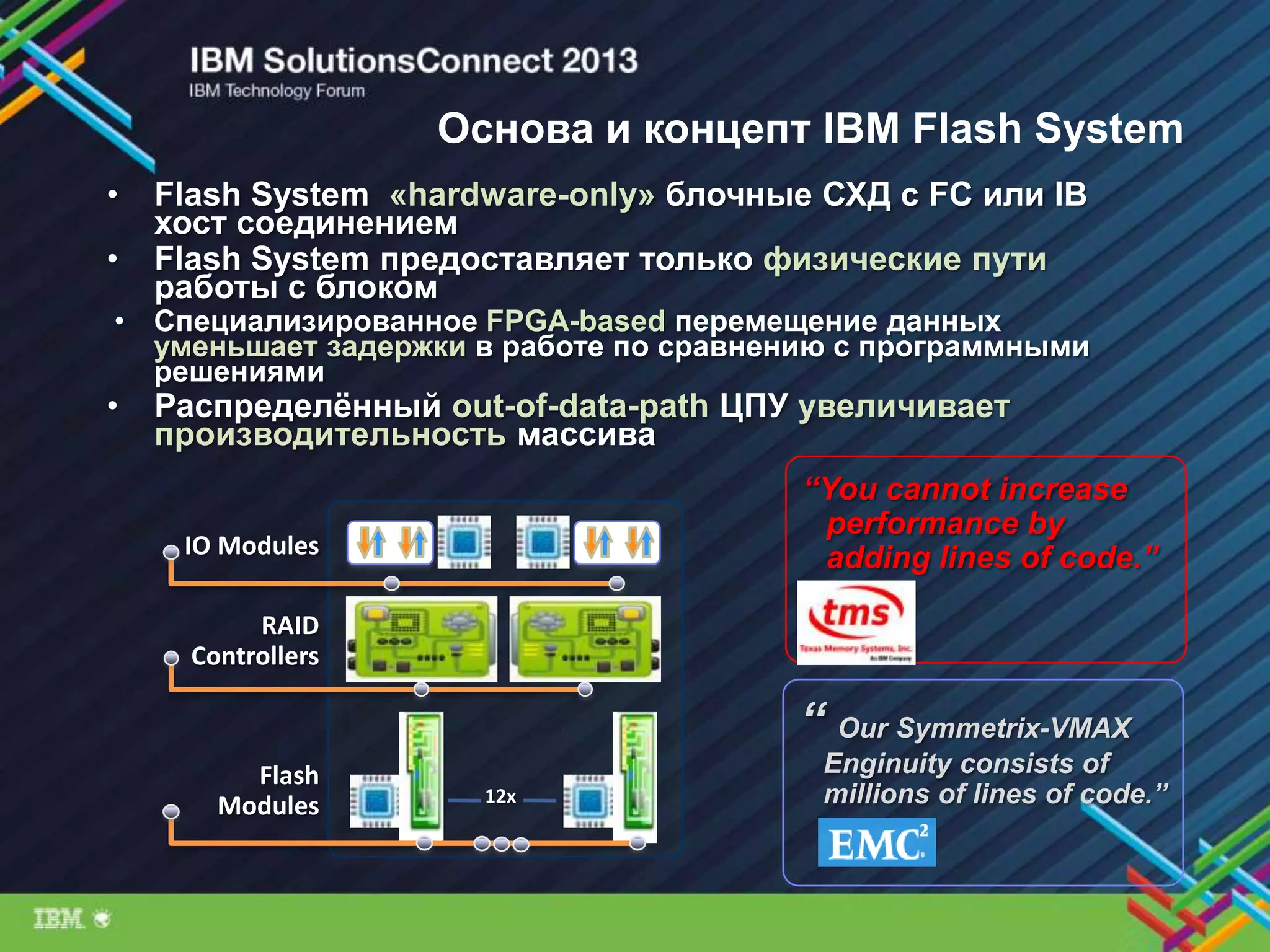

8. Основа и концепт IBM Flash System
• Flash System «hardware-only» блочные СХД с FC или IB
хост соединением
• Flash System предоставляет только физические пути
работы с блоком
• Специализированное FPGA-based перемещение данных
уменьшает задержки в работе по сравнению с программными
решениями
• Распределѐнный out-of-data-path ЦПУ увеличивает
производительность массива
“ Our Symmetrix-VMAX
Enginuity consists of
millions of lines of code.”
RAID
Controllers
IO Modules
Flash
Modules 12x
“You cannot increase
performance by
adding lines of code.”

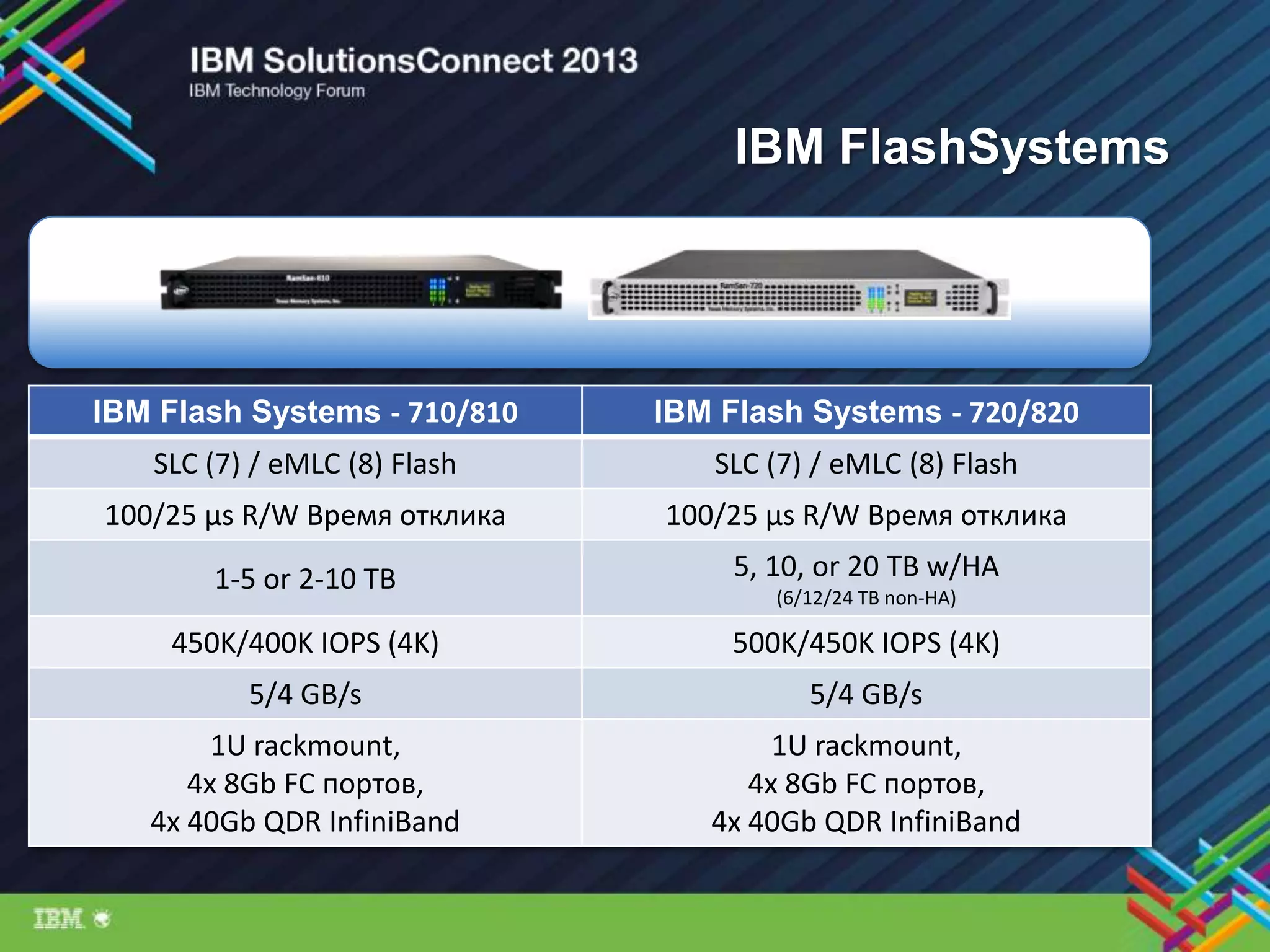

9. IBM Flash Systems - 710/810 IBM Flash Systems - 720/820
SLC (7) / eMLC (8) Flash SLC (7) / eMLC (8) Flash
100/25 µs R/W Время отклика 100/25 µs R/W Время отклика
1-5 or 2-10 TB 5, 10, or 20 TB w/HA
(6/12/24 TB non-HA)
450K/400K IOPS (4K) 500K/450K IOPS (4K)
5/4 GB/s 5/4 GB/s
1U rackmount,
4x 8Gb FC портов,
4x 40Gb QDR InfiniBand
1U rackmount,
4x 8Gb FC портов,
4x 40Gb QDR InfiniBand
IBM FlashSystems

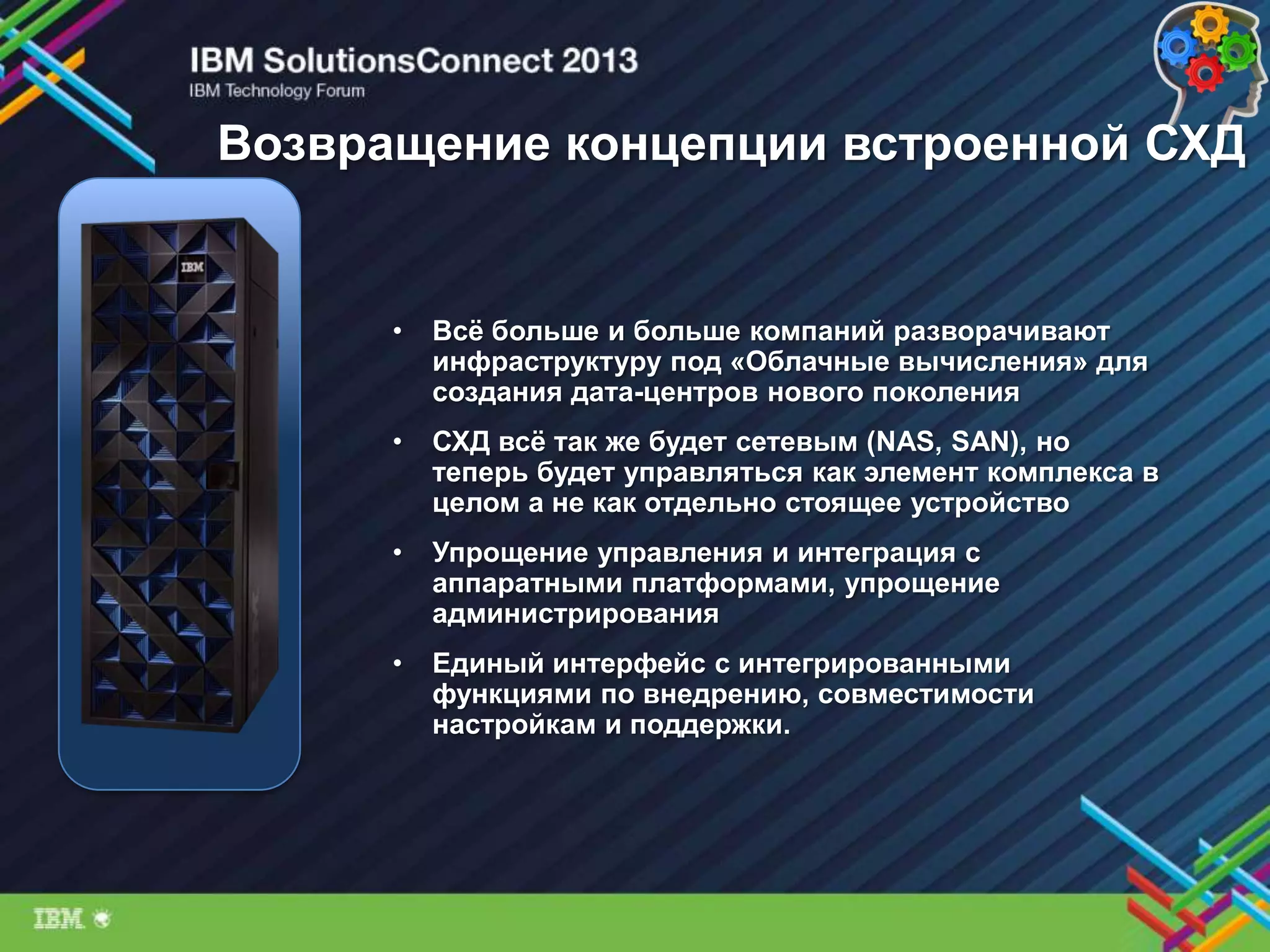

10. Возвращение концепции встроенной СХД
• Всѐ больше и больше компаний разворачивают
инфраструктуру под «Облачные вычисления» для
создания дата-центров нового поколения
• СХД всѐ так же будет сетевым (NAS, SAN), но
теперь будет управляться как элемент комплекса в
целом а не как отдельно стоящее устройство
• Упрощение управления и интеграция с
аппаратными платформами, упрощение
администрирования
• Единый интерфейс с интегрированными
функциями по внедрению, совместимости
настройкам и поддержки.

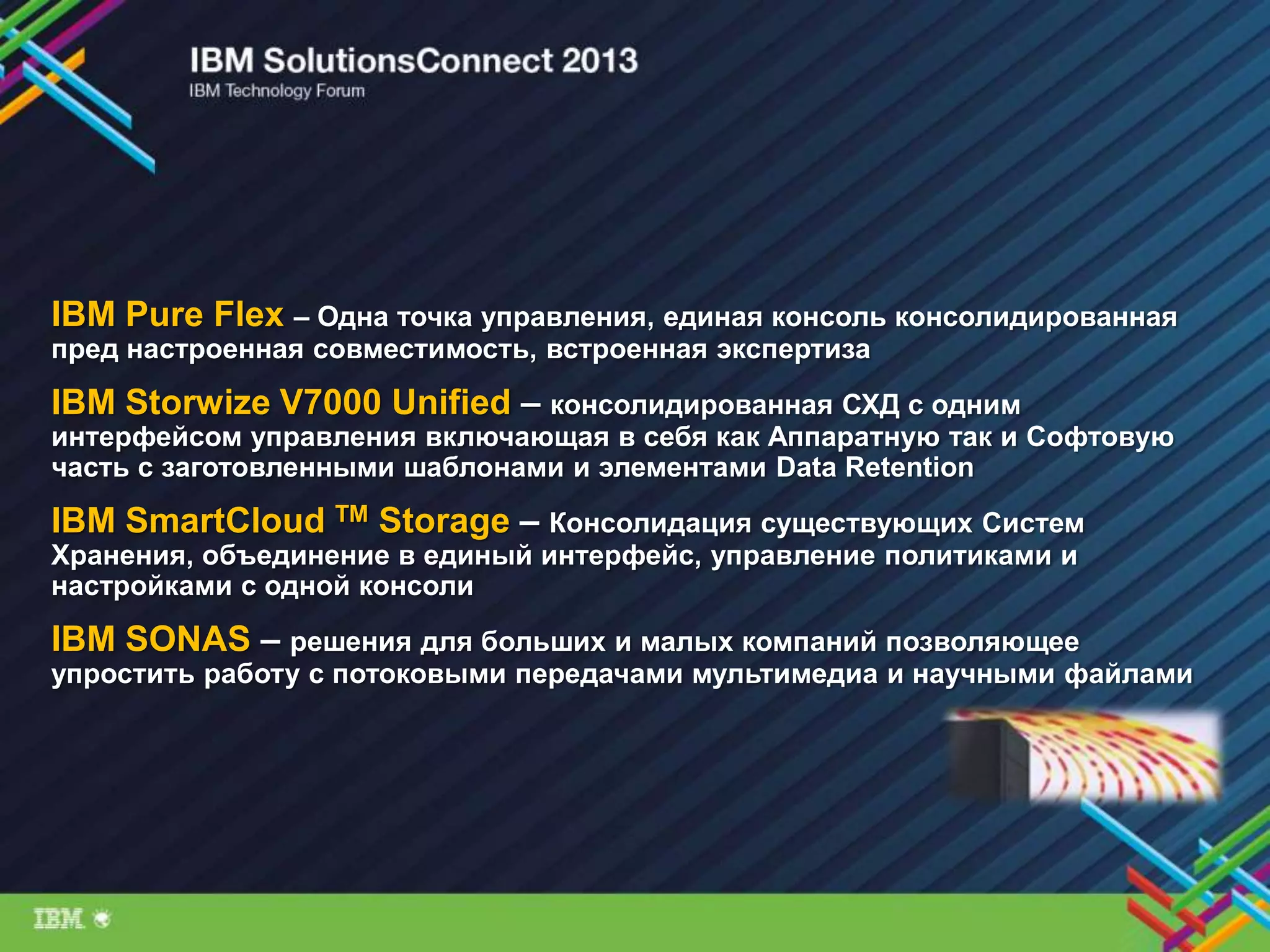

11. IBM Pure Flex – Одна точка управления, единая консоль консолидированная
пред настроенная совместимость, встроенная экспертиза
IBM Storwize V7000 Unified – консолидированная СХД с одним
интерфейсом управления включающая в себя как Аппаратную так и Софтовую
часть с заготовленными шаблонами и элементами Data Retention
IBM SmartCloud TM Storage – Консолидация существующих Систем
Хранения, объединение в единый интерфейс, управление политиками и
настройками с одной консоли
IBM SONAS – решения для больших и малых компаний позволяющее
упростить работу с потоковыми передачами мультимедиа и научными файлами

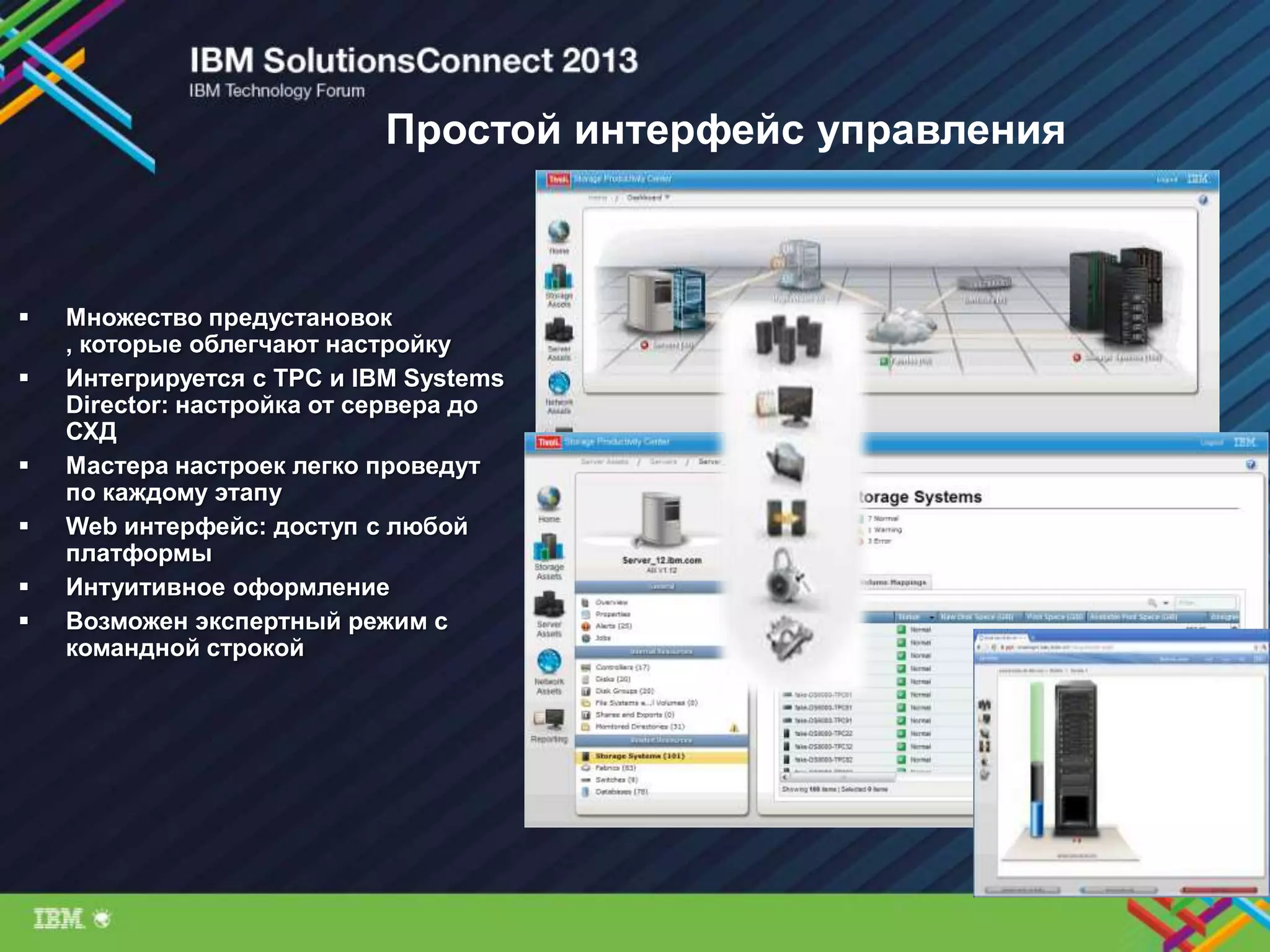

12. Простой интерфейс управления
 Множество предустановок
, которые облегчают настройку
 Интегрируется с TPC и IBM Systems
Director: настройка от сервера до
СХД
 Мастера настроек легко проведут
по каждому этапу
 Web интерфейс: доступ с любой
платформы
 Интуитивное оформление
 Возможен экспертный режим с
командной строкой

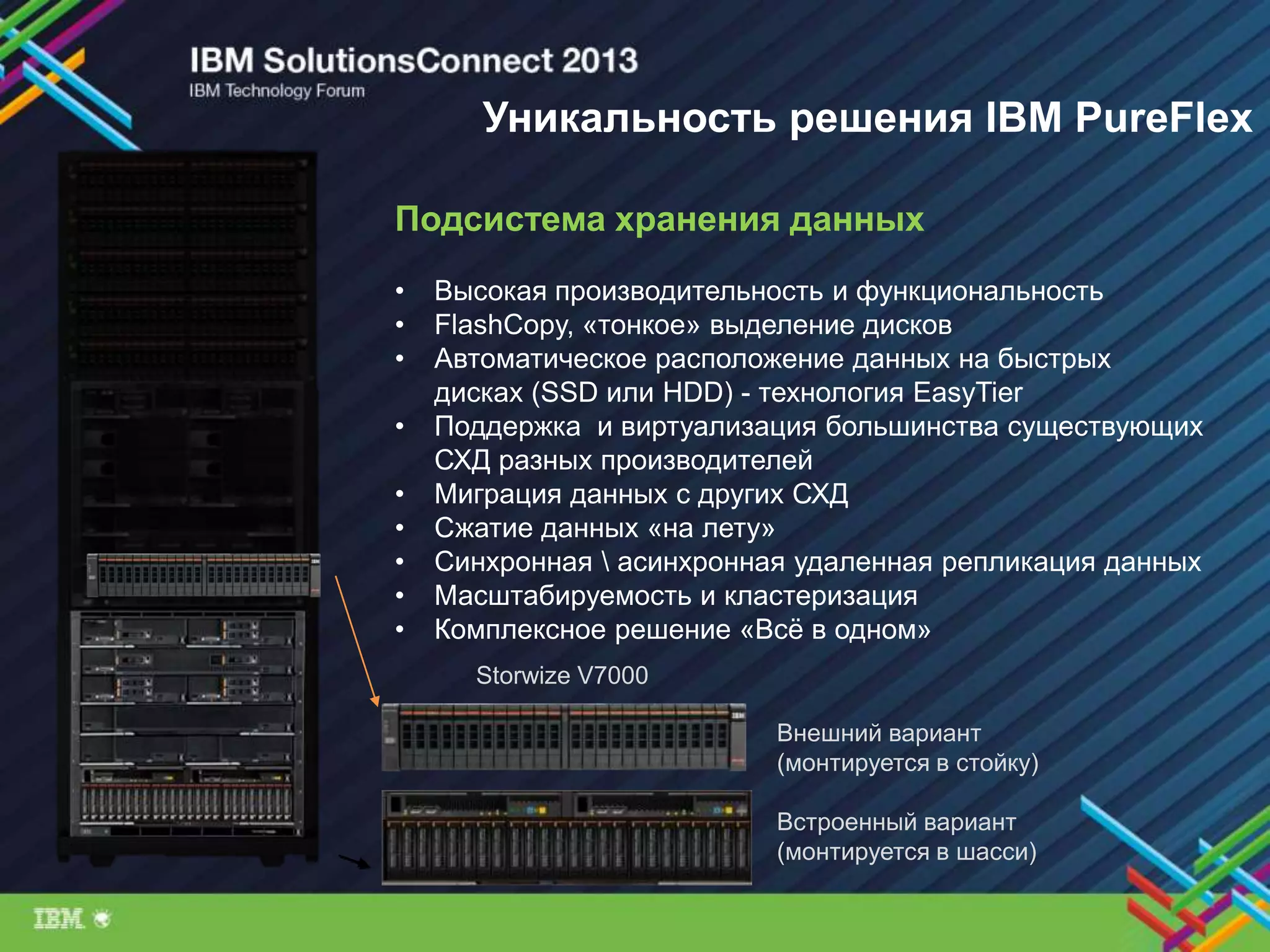

13. Подсистема хранения данных
• Высокая производительность и функциональность
• FlashCopy, «тонкое» выделение дисков
• Автоматическое расположение данных на быстрых
дисках (SSD или HDD) - технология EasyTier
• Поддержка и виртуализация большинства существующих
СХД разных производителей
• Миграция данных с других СХД
• Сжатие данных «на лету»
• Синхронная асинхронная удаленная репликация данных
• Масштабируемость и кластеризация
• Комплексное решение «Всѐ в одном»
Внешний вариант
(монтируется в стойку)
Встроенный вариант
(монтируется в шасси)
Уникальность решения IBM PureFlex
Storwize V7000

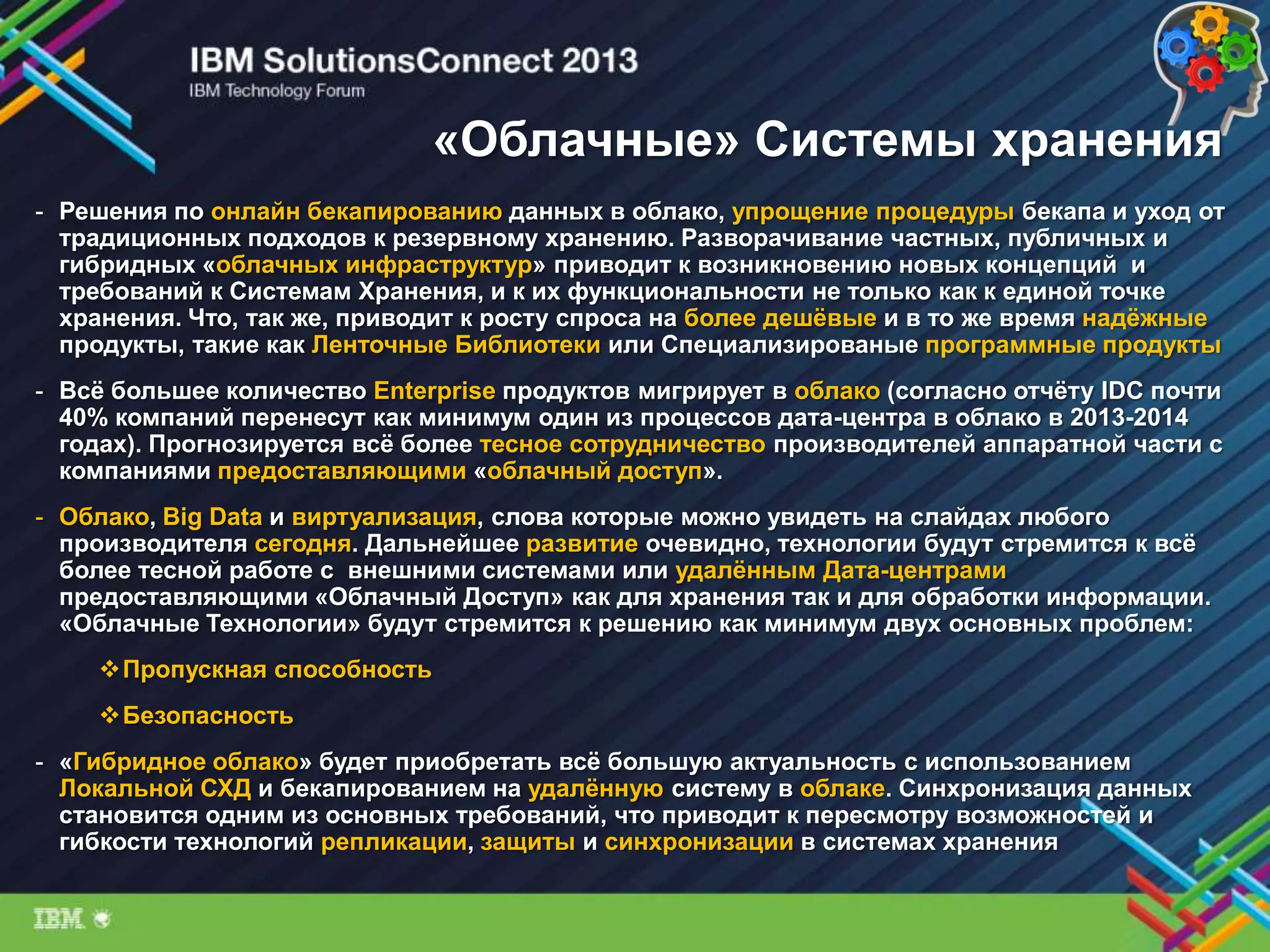

14. «Облачные» Системы хранения
- Решения по онлайн бекапированию данных в облако, упрощение процедуры бекапа и уход от
традиционных подходов к резервному хранению. Разворачивание частных, публичных и
гибридных «облачных инфраструктур» приводит к возникновению новых концепций и
требований к Системам Хранения, и к их функциональности не только как к единой точке
хранения. Что, так же, приводит к росту спроса на более дешѐвые и в то же время надѐжные
продукты, такие как Ленточные Библиотеки или Специализированые программные продукты
- Всѐ большее количество Enterprise продуктов мигрирует в облако (согласно отчѐту IDC почти
40% компаний перенесут как минимум один из процессов дата-центра в облако в 2013-2014
годах). Прогнозируется всѐ более тесное сотрудничество производителей аппаратной части с
компаниями предоставляющими «облачный доступ».
- Облако, Big Data и виртуализация, слова которые можно увидеть на слайдах любого
производителя сегодня. Дальнейшее развитие очевидно, технологии будут стремится к всѐ
более тесной работе с внешними системами или удалѐнным Дата-центрами
предоставляющими «Облачный Доступ» как для хранения так и для обработки информации.
«Облачные Технологии» будут стремится к решению как минимум двух основных проблем:
Пропускная способность
Безопасность
- «Гибридное облако» будет приобретать всѐ большую актуальность с использованием
Локальной СХД и бекапированием на удалѐнную систему в облаке. Синхронизация данных
становится одним из основных требований, что приводит к пересмотру возможностей и
гибкости технологий репликации, защиты и синхронизации в системах хранения

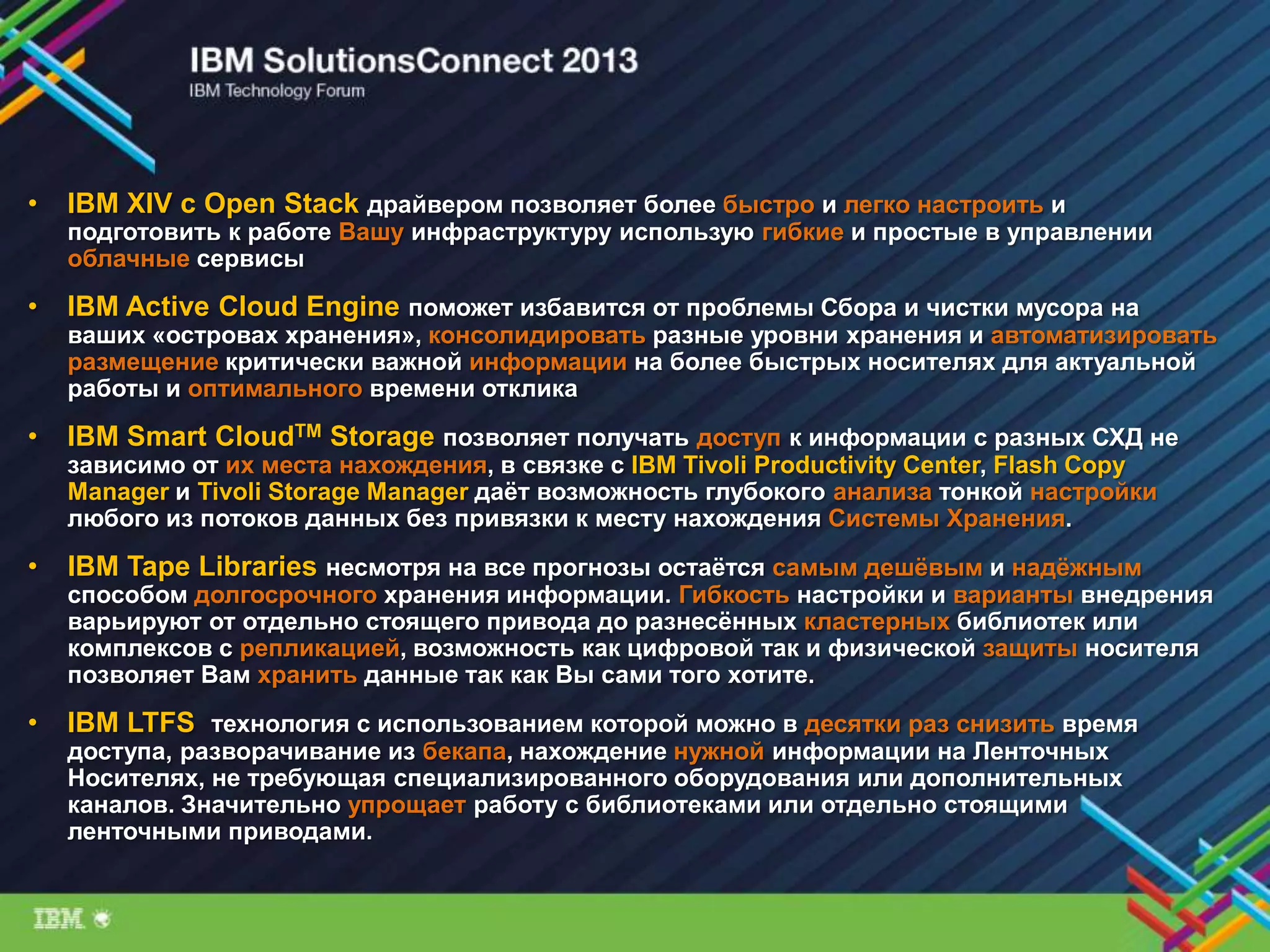

15. • IBM XIV с Open Stack драйвером позволяет более быстро и легко настроить и
подготовить к работе Вашу инфраструктуру использую гибкие и простые в управлении
облачные сервисы
• IBM Active Cloud Engine поможет избавится от проблемы Сбора и чистки мусора на
ваших «островах хранения», консолидировать разные уровни хранения и автоматизировать
размещение критически важной информации на более быстрых носителях для актуальной
работы и оптимального времени отклика
• IBM Smart CloudTM Storage позволяет получать доступ к информации с разных СХД не
зависимо от их места нахождения, в связке с IBM Tivoli Productivity Center, Flash Copy
Manager и Tivoli Storage Manager даѐт возможность глубокого анализа тонкой настройки
любого из потоков данных без привязки к месту нахождения Системы Хранения.
• IBM Tape Libraries несмотря на все прогнозы остаѐтся самым дешѐвым и надѐжным
способом долгосрочного хранения информации. Гибкость настройки и варианты внедрения
варьируют от отдельно стоящего привода до разнесѐнных кластерных библиотек или
комплексов с репликацией, возможность как цифровой так и физической защиты носителя
позволяет Вам хранить данные так как Вы сами того хотите.
• IBM LTFS технология с использованием которой можно в десятки раз снизить время
доступа, разворачивание из бекапа, нахождение нужной информации на Ленточных
Носителях, не требующая специализированного оборудования или дополнительных
каналов. Значительно упрощает работу с библиотеками или отдельно стоящими
ленточными приводами.

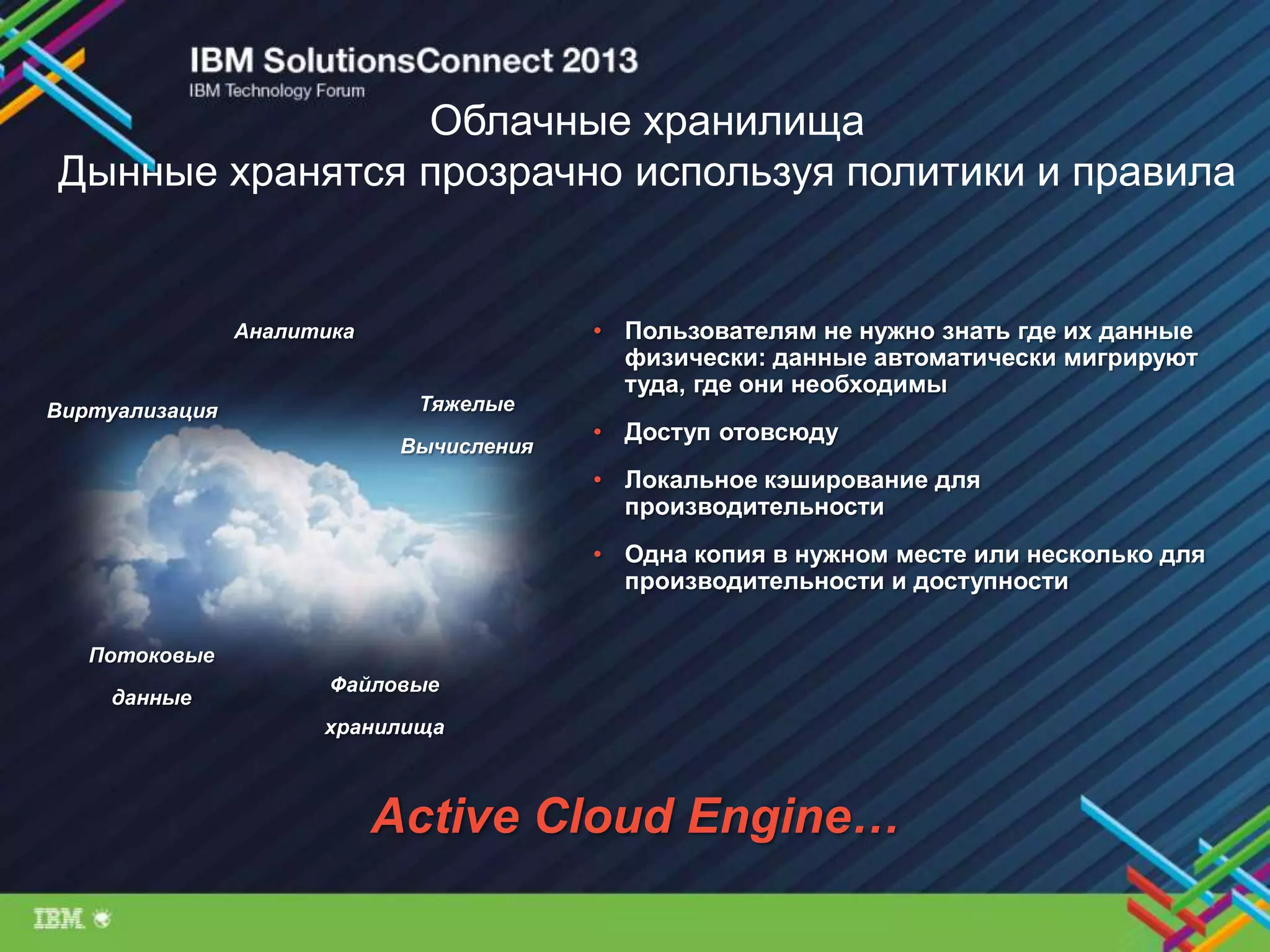

16. Облачные хранилища
Дынные хранятся прозрачно используя политики и правила
• Пользователям не нужно знать где их данные
физически: данные автоматически мигрируют
туда, где они необходимы
• Доступ отовсюду
• Локальное кэширование для
производительности
• Одна копия в нужном месте или несколько для
производительности и доступности
Файловые
хранилища
Аналитика
Потоковые
данные
Тяжелые
Вычисления
Виртуализация
Active Cloud Engine…

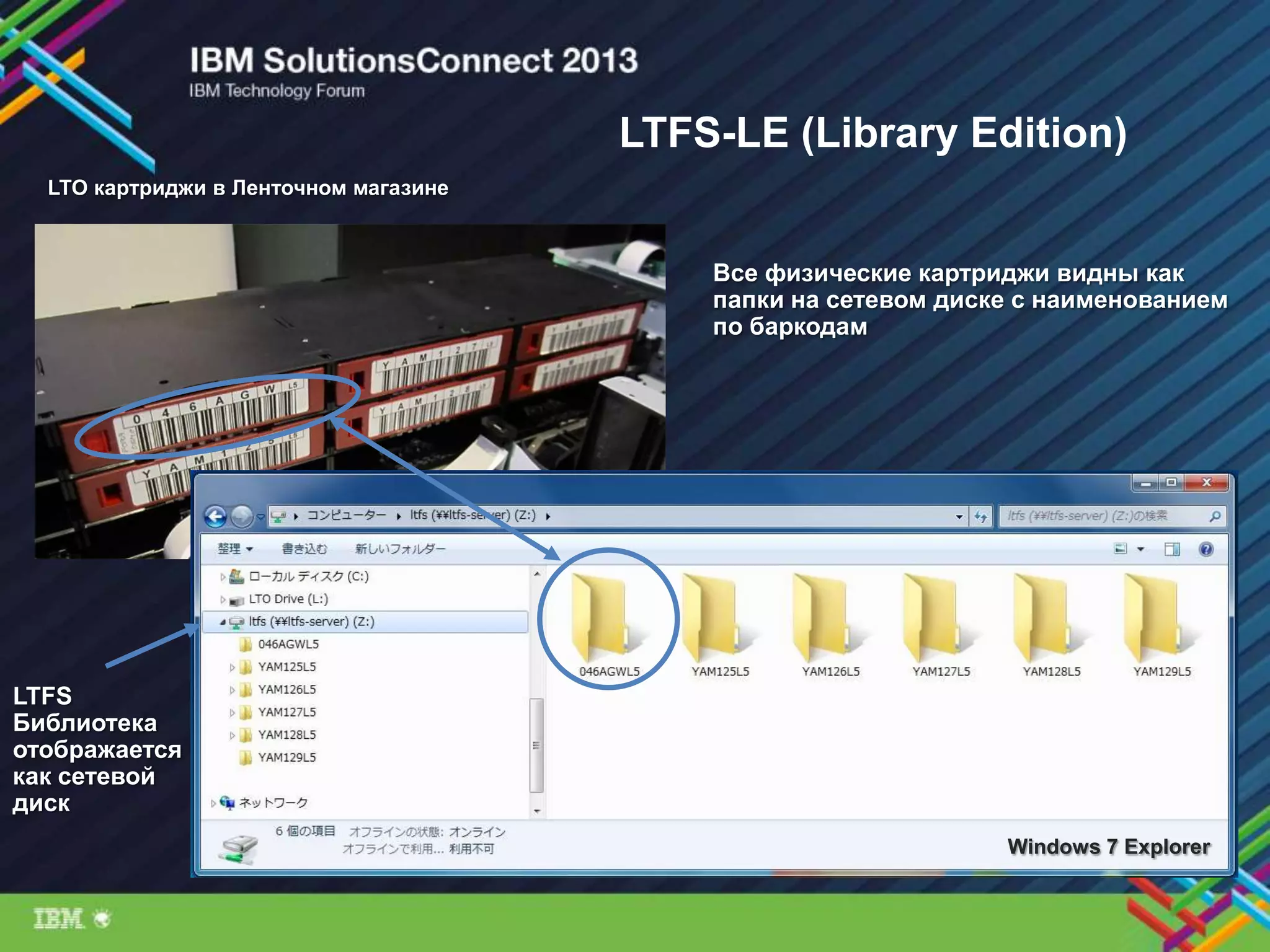

17. Все физические картриджи видны как
папки на сетевом диске с наименованием
по баркодам
LTO картриджи в Ленточном магазине
LTFS
Библиотека
отображается
как сетевой
диск
Windows 7 Explorer
LTFS-LE (Library Edition)

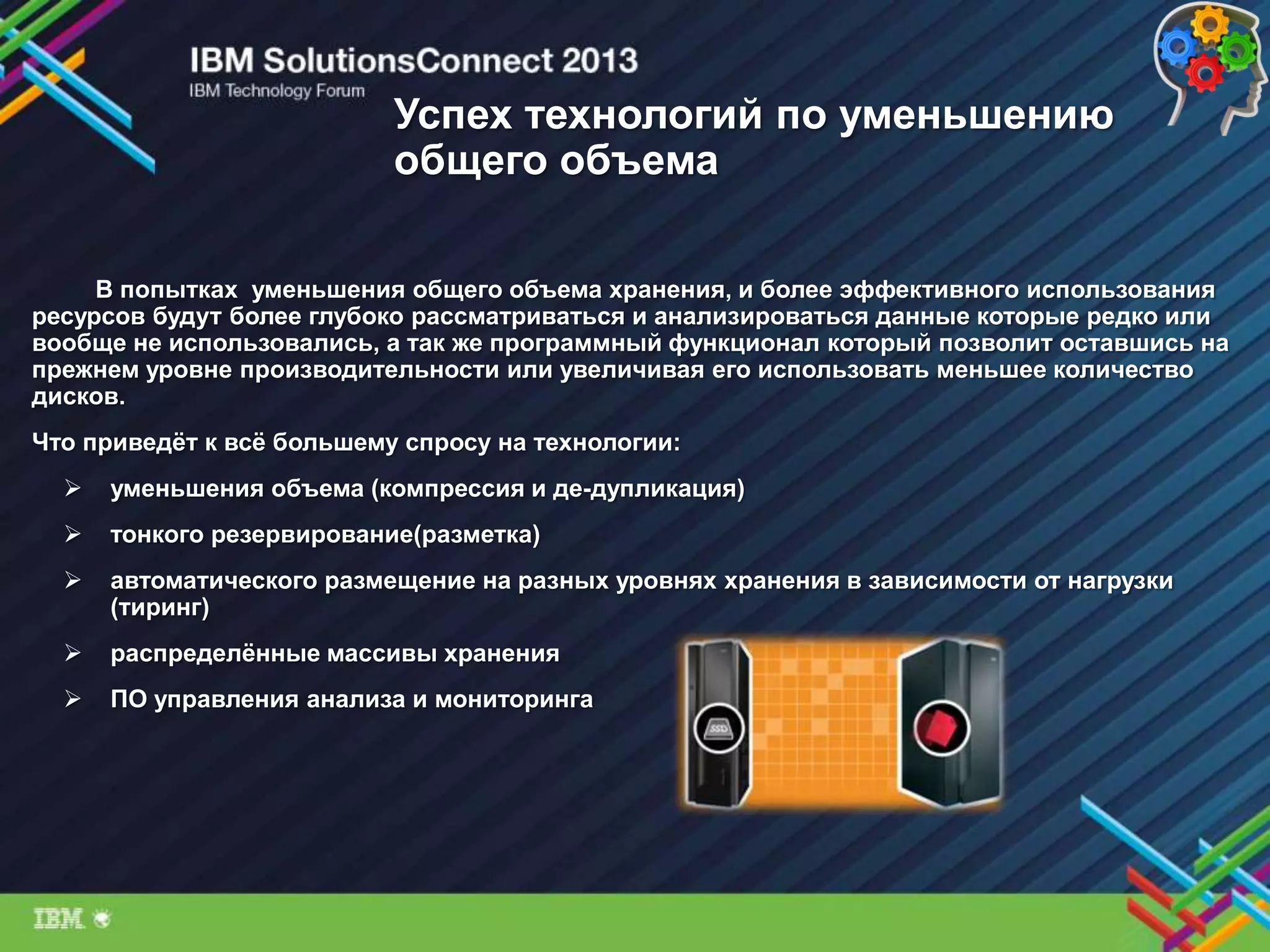

18. Успех технологий по уменьшению
общего объема
В попытках уменьшения общего объема хранения, и более эффективного использования
ресурсов будут более глубоко рассматриваться и анализироваться данные которые редко или
вообще не использовались, а так же программный функционал который позволит оставшись на
прежнем уровне производительности или увеличивая его использовать меньшее количество
дисков.
Что приведѐт к всѐ большему спросу на технологии:
 уменьшения объема (компрессия и де-дупликация)
 тонкого резервирование(разметка)
 автоматического размещение на разных уровнях хранения в зависимости от нагрузки
(тиринг)
 распределѐнные массивы хранения
 ПО управления анализа и мониторинга

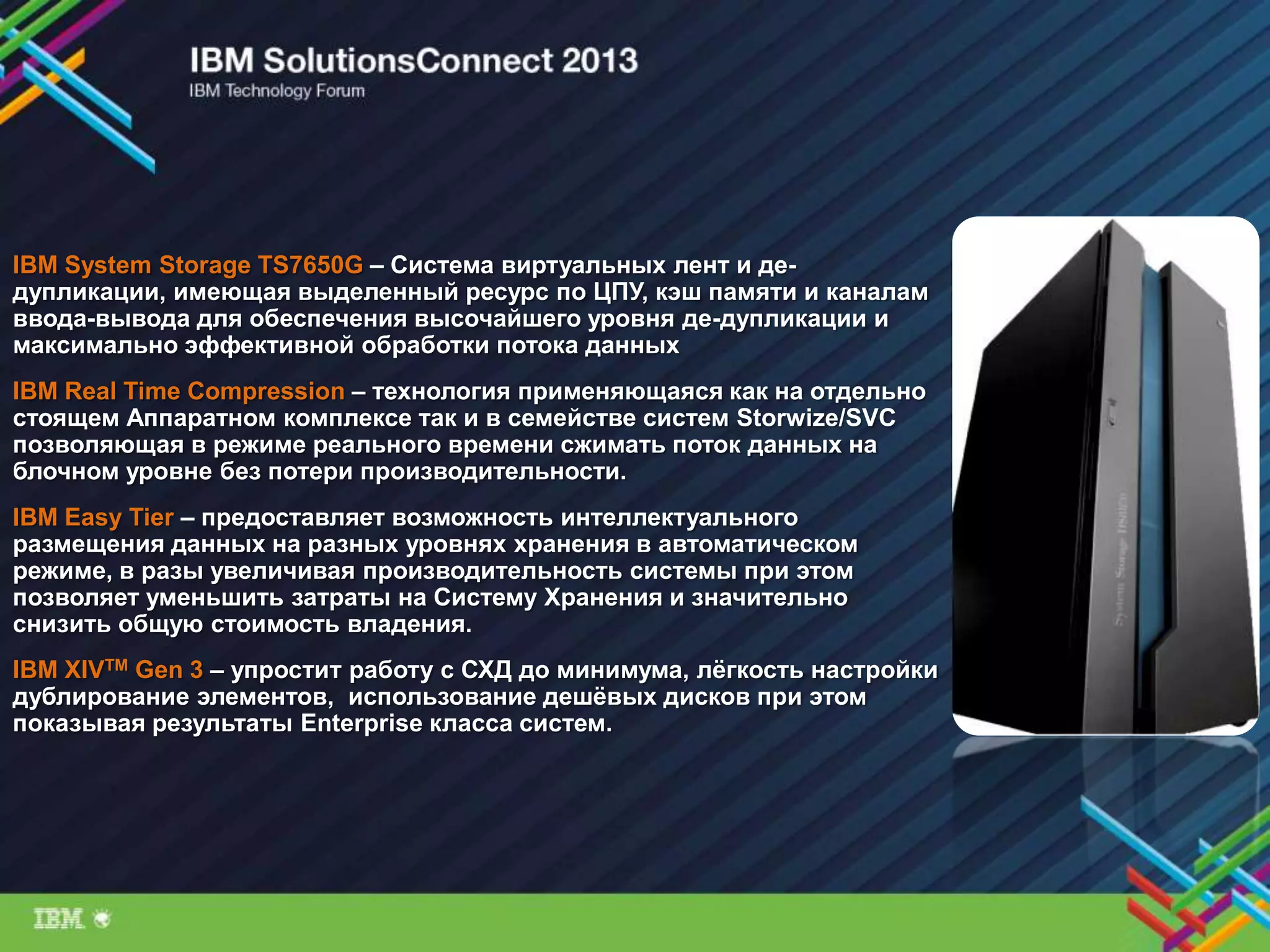

19. IBM System Storage TS7650G – Система виртуальных лент и де-
дупликации, имеющая выделенный ресурс по ЦПУ, кэш памяти и каналам
ввода-вывода для обеспечения высочайшего уровня де-дупликации и
максимально эффективной обработки потока данных
IBM Real Time Compression – технология применяющаяся как на отдельно
стоящем Аппаратном комплексе так и в семействе систем Storwize/SVC
позволяющая в режиме реального времени сжимать поток данных на
блочном уровне без потери производительности.
IBM Easy Tier – предоставляет возможность интеллектуального
размещения данных на разных уровнях хранения в автоматическом
режиме, в разы увеличивая производительность системы при этом
позволяет уменьшить затраты на Систему Хранения и значительно
снизить общую стоимость владения.
IBM XIVTM Gen 3 – упростит работу с СХД до минимума, лѐгкость настройки
дублирование элементов, использование дешѐвых дисков при этом
показывая результаты Enterprise класса систем.

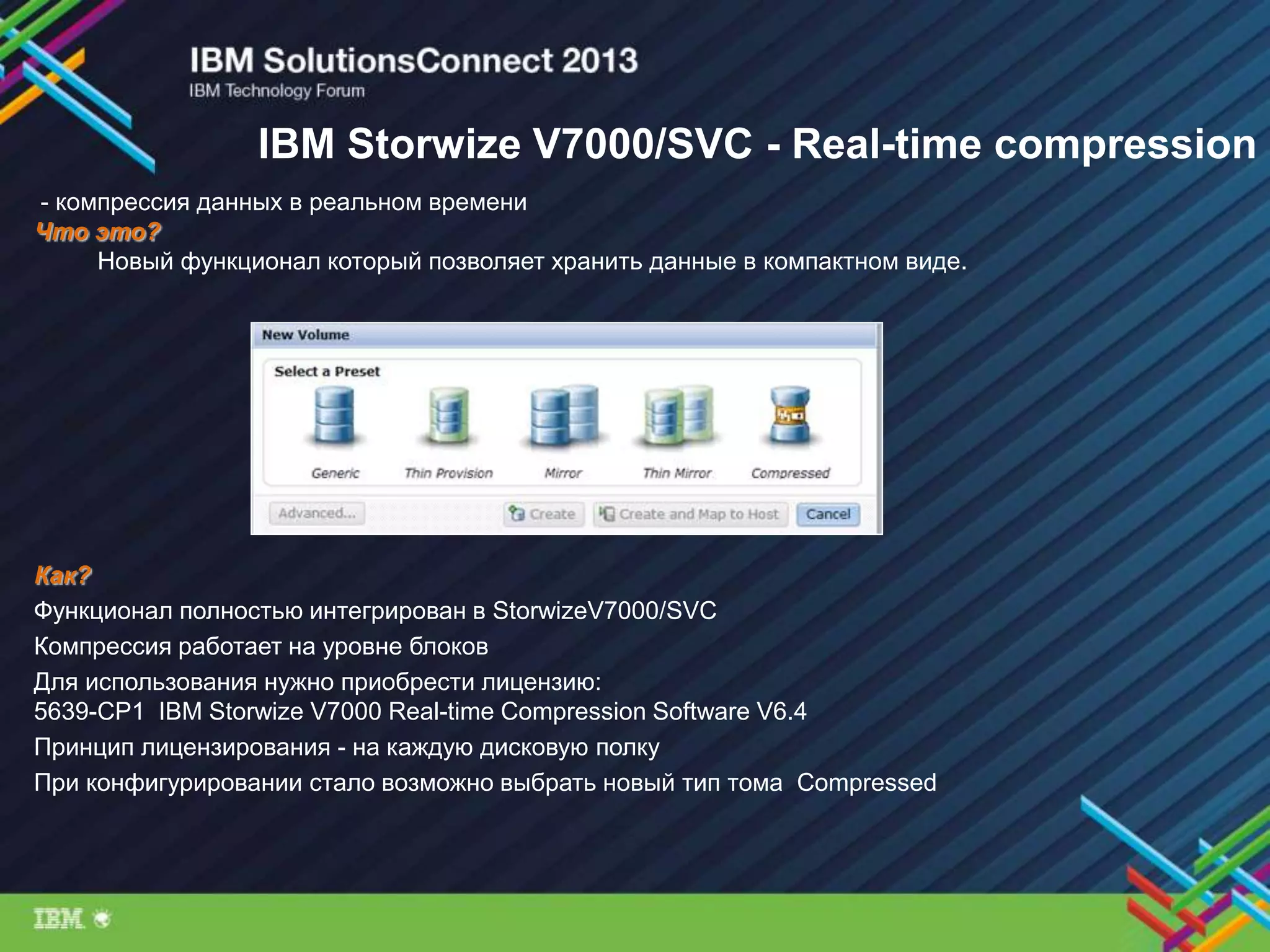

20. IBM Storwize V7000/SVC - Real-time compression
- компрессия данных в реальном времени
Что это?
Новый функционал который позволяет хранить данные в компактном виде.
Как?
Функционал полностью интегрирован в StorwizeV7000/SVC
Компрессия работает на уровне блоков
Для использования нужно приобрести лицензию:
5639-CP1 IBM Storwize V7000 Real-time Compression Software V6.4
Принцип лицензирования - на каждую дисковую полку
При конфигурировании стало возможно выбрать новый тип тома Compressed

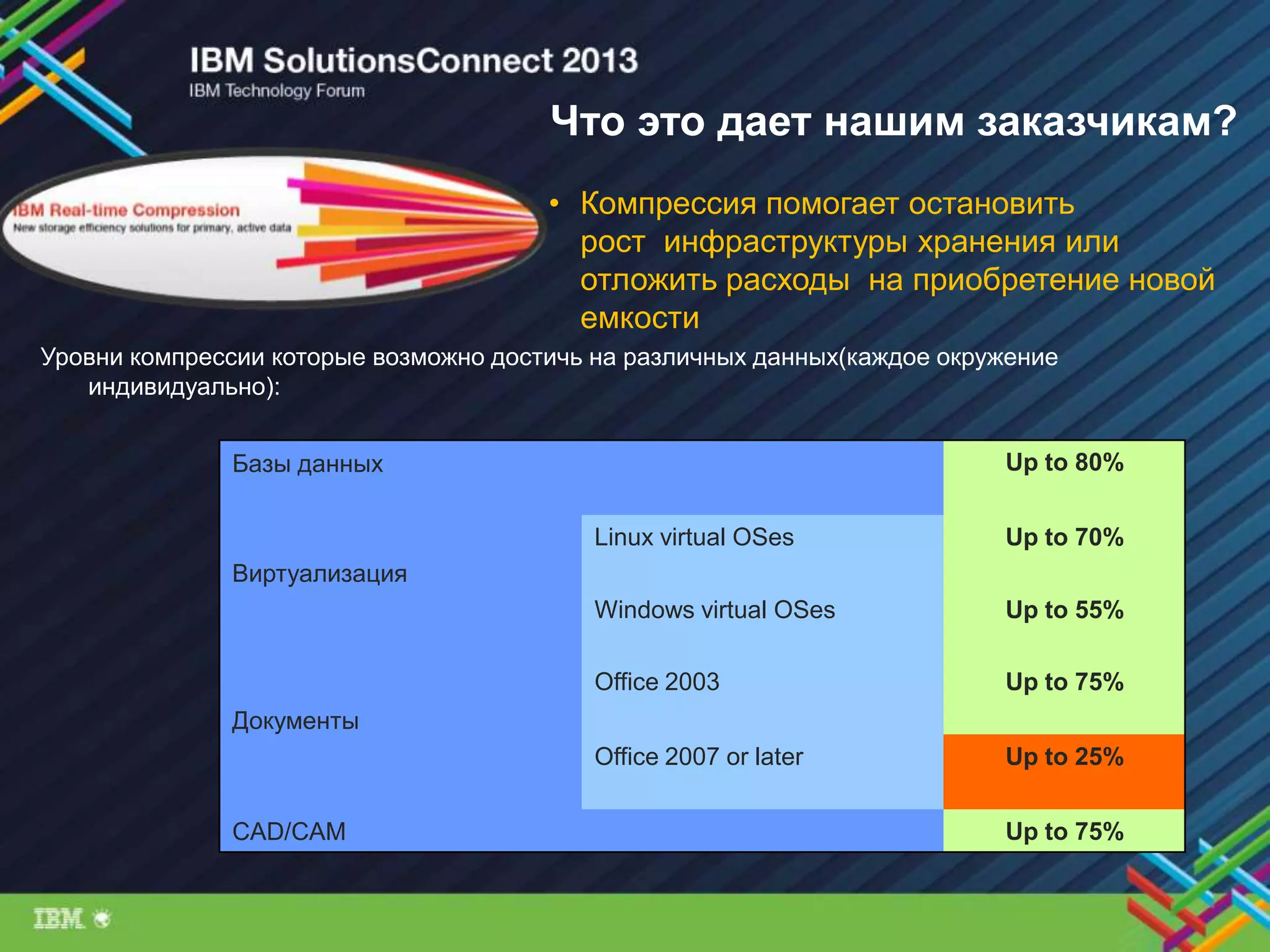

21. • Компрессия помогает остановить
рост инфраструктуры хранения или
отложить расходы на приобретение новой
емкости
Уровни компрессии которые возможно достичь на различных данных(каждое окружение
индивидуально):
Базы данных Up to 80%
Виртуализация
Linux virtual OSes Up to 70%
Windows virtual OSes Up to 55%
Документы
Office 2003 Up to 75%
Office 2007 or later Up to 25%
CAD/CAM Up to 75%
Что это дает нашим заказчикам?

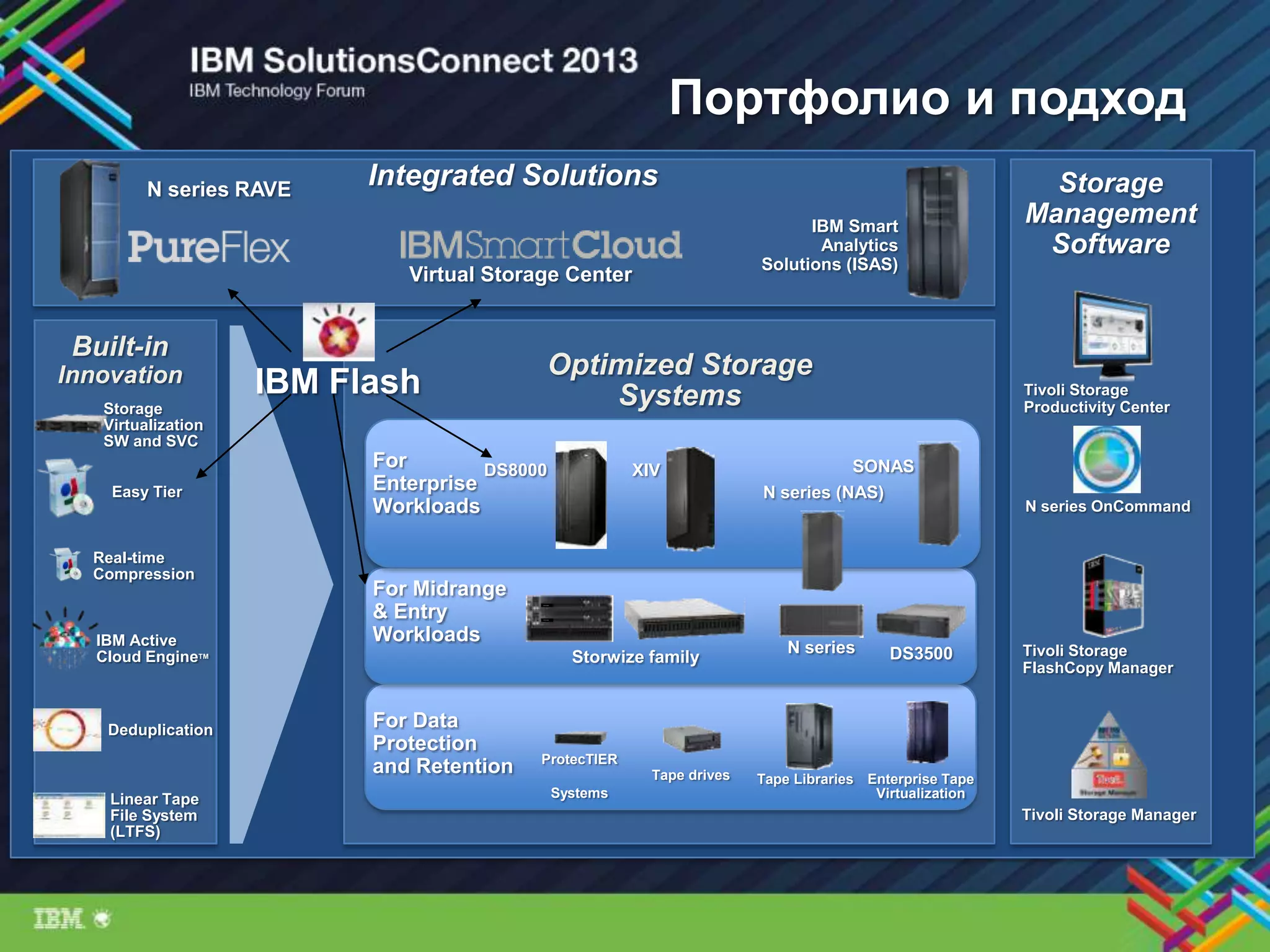

22. Virtual Storage Center
IBM Smart
Analytics
Solutions (ISAS)
Integrated Solutions
For
Enterprise
Workloads
XIV SONASDS8000
For Midrange
& Entry
Workloads
For Data
Protection
and Retention
Optimized Storage
Systems
N series
Storwize family DS3500
V7000 Unified
V7000 Unified
V7000 Unified
V7000 Unified
Tivoli Storage
Productivity Center
Tivoli Storage
FlashCopy Manager
Tivoli Storage Manager
N series OnCommand
Storage
Management
Software
Built-in
Innovation
Storage
Virtualization
SW and SVC
Real-time
Compression
Deduplication
Easy Tier
IBM Active
Cloud EngineTM
Linear Tape
File System
(LTFS)
Enterprise Tape
Virtualization
Tape LibrariesTape drives
ProtecTIER
Systems
N series RAVE
N series (NAS)
IBM Flash
Портфолио и подход

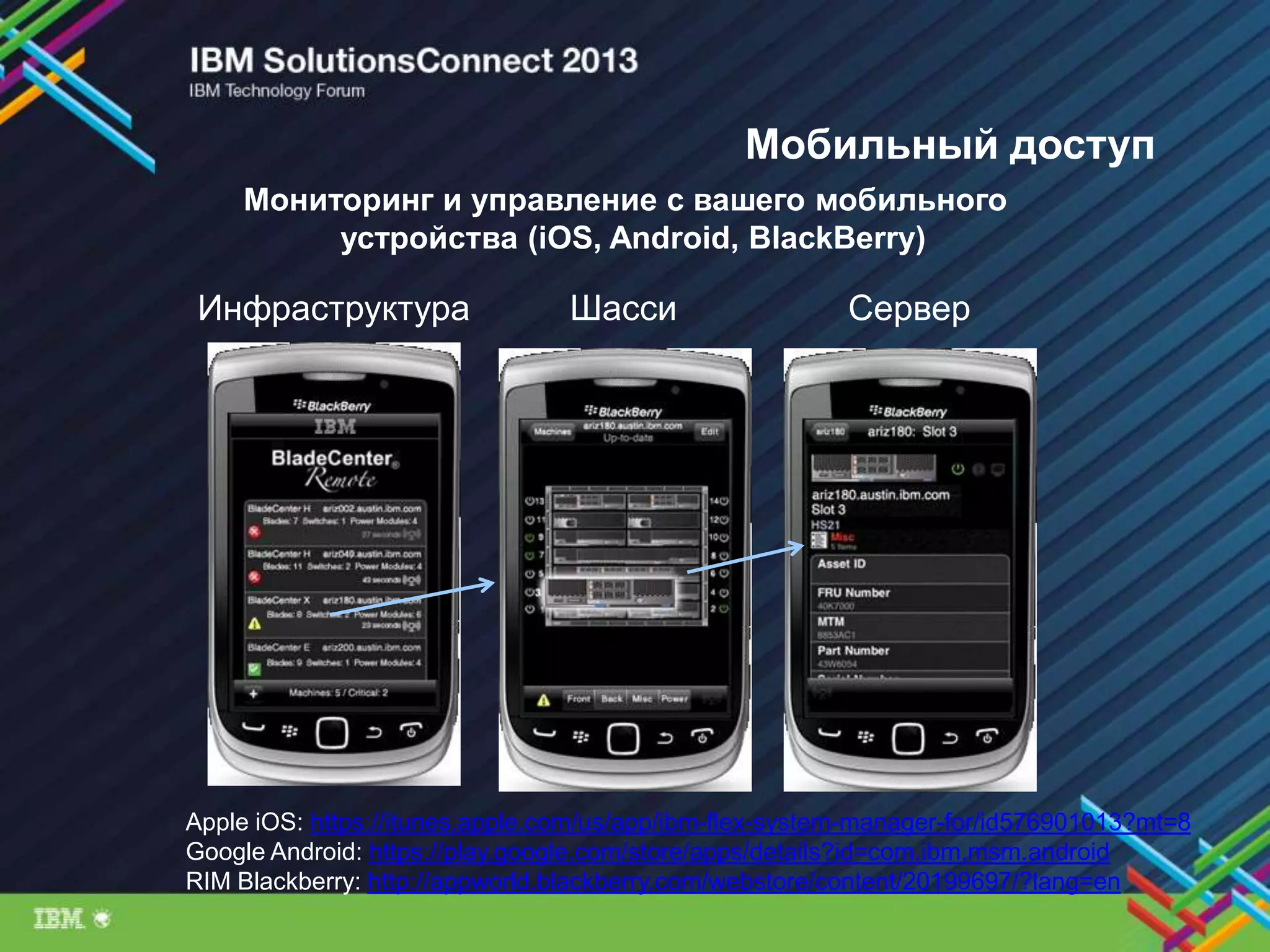

23. Мобильный доступ
Инфраструктура СерверШасси
Мониторинг и управление с вашего мобильного
устройства (iOS, Android, BlackBerry)
Apple iOS: https://itunes.apple.com/us/app/ibm-flex-system-manager-for/id576901013?mt=8
Google Android: https://play.google.com/store/apps/details?id=com.ibm.msm.android
RIM Blackberry: http://appworld.blackberry.com/webstore/content/20199697/?lang=en

24. Последний рубеж?

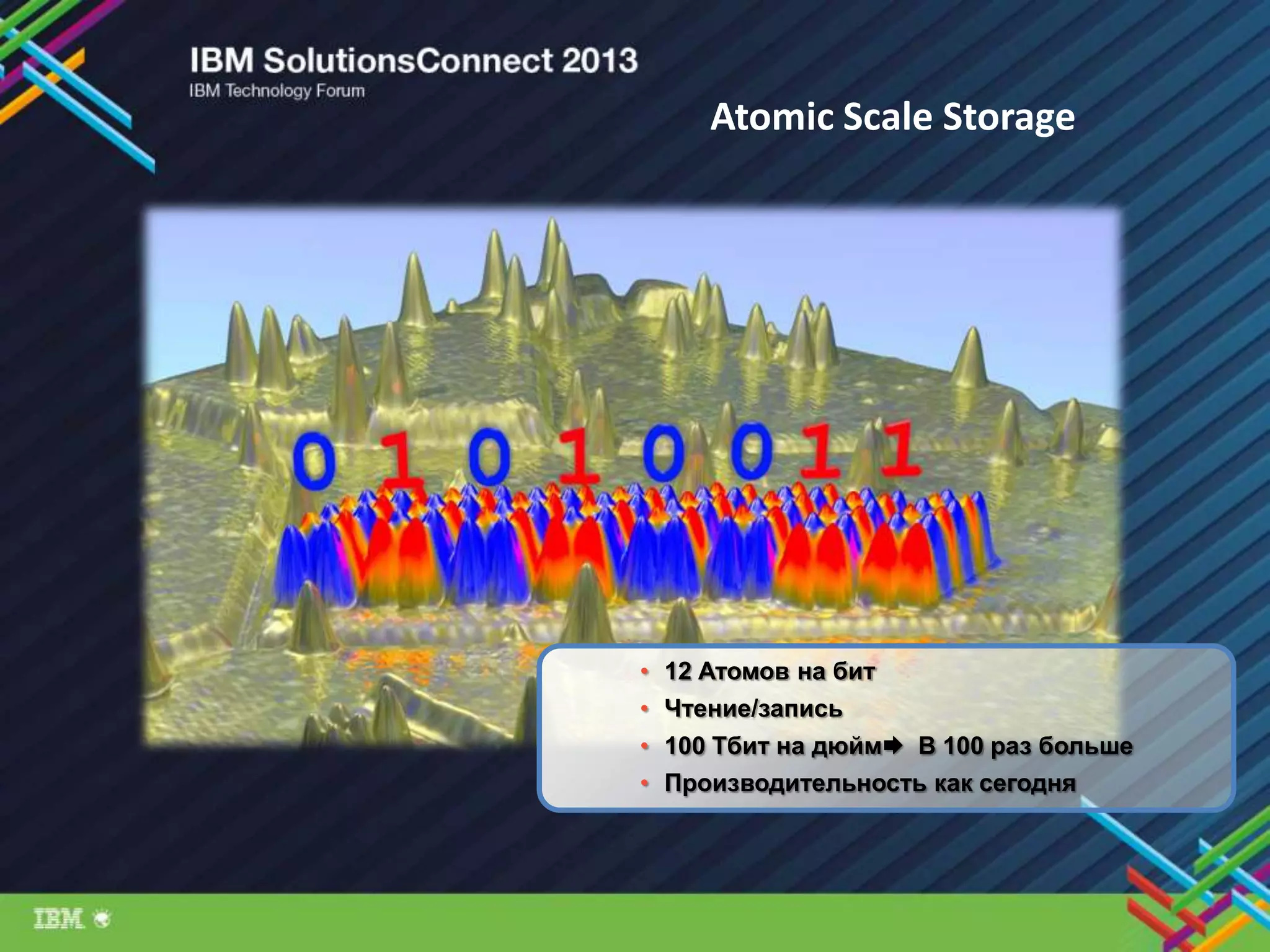

25. Atomic Scale Storage
• 12 Атомов на бит
• Чтение/запись
• 100 Тбит на дюйм В 100 раз больше
• Производительность как сегодня

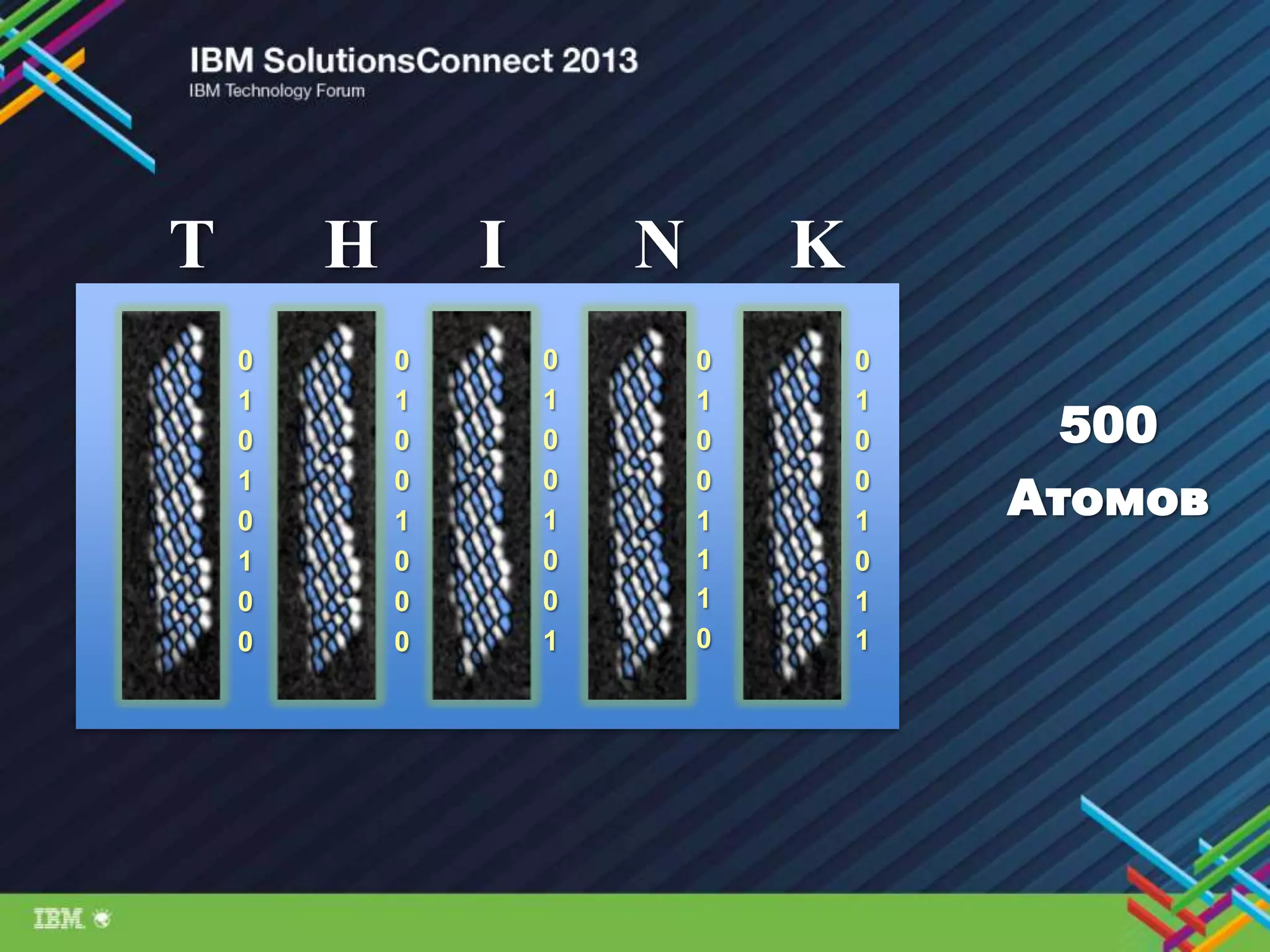

26. T H I N K
0
1
0
0
1
1
1
0
0
1
0
0
1
0
1
1
0
1
0
0
1
0
0
1
0
1
0
1
0
1
0
0
0
1
0
0
1
0
0
0
500
Атомов

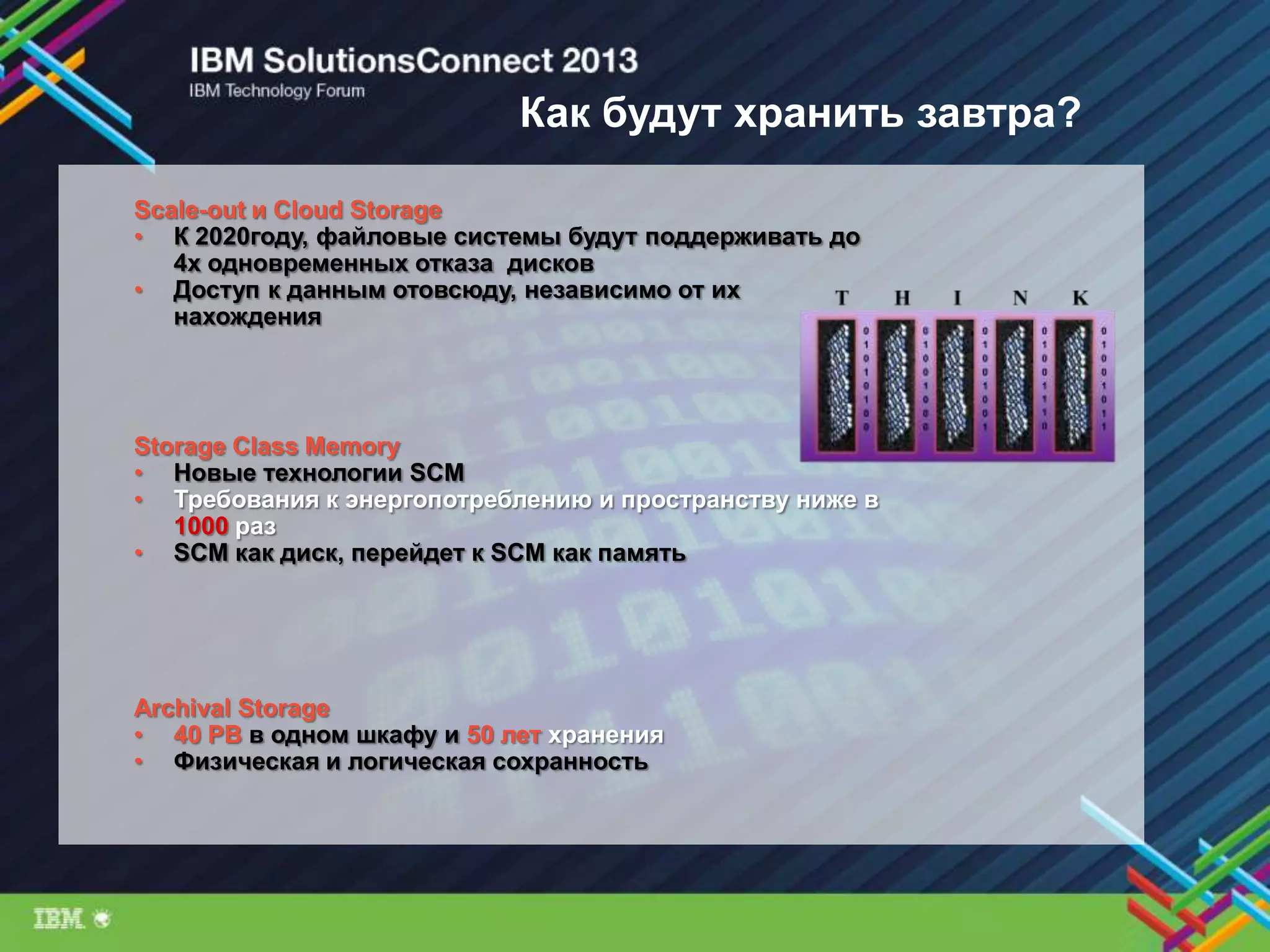

27. Как будут хранить завтра?
Storage Class Memory
• Новые технологии SCM
• Требования к энергопотреблению и пространству ниже в
1000 раз
• SCM как диск, перейдет к SCM как память
Scale-out и Cloud Storage
• К 2020году, файловые системы будут поддерживать до
4х одновременных отказа дисков
• Доступ к данным отовсюду, независимо от их
нахождения
Archival Storage
• 40 PB в одном шкафу и 50 лет хранения
• Физическая и логическая сохранность

28. Q&A
