1. MCS-51 Architecture
Microprocessor by pisit wisutmetheekorn psw1999@yahoo.com
บทที่2: MCS-51
Architecture

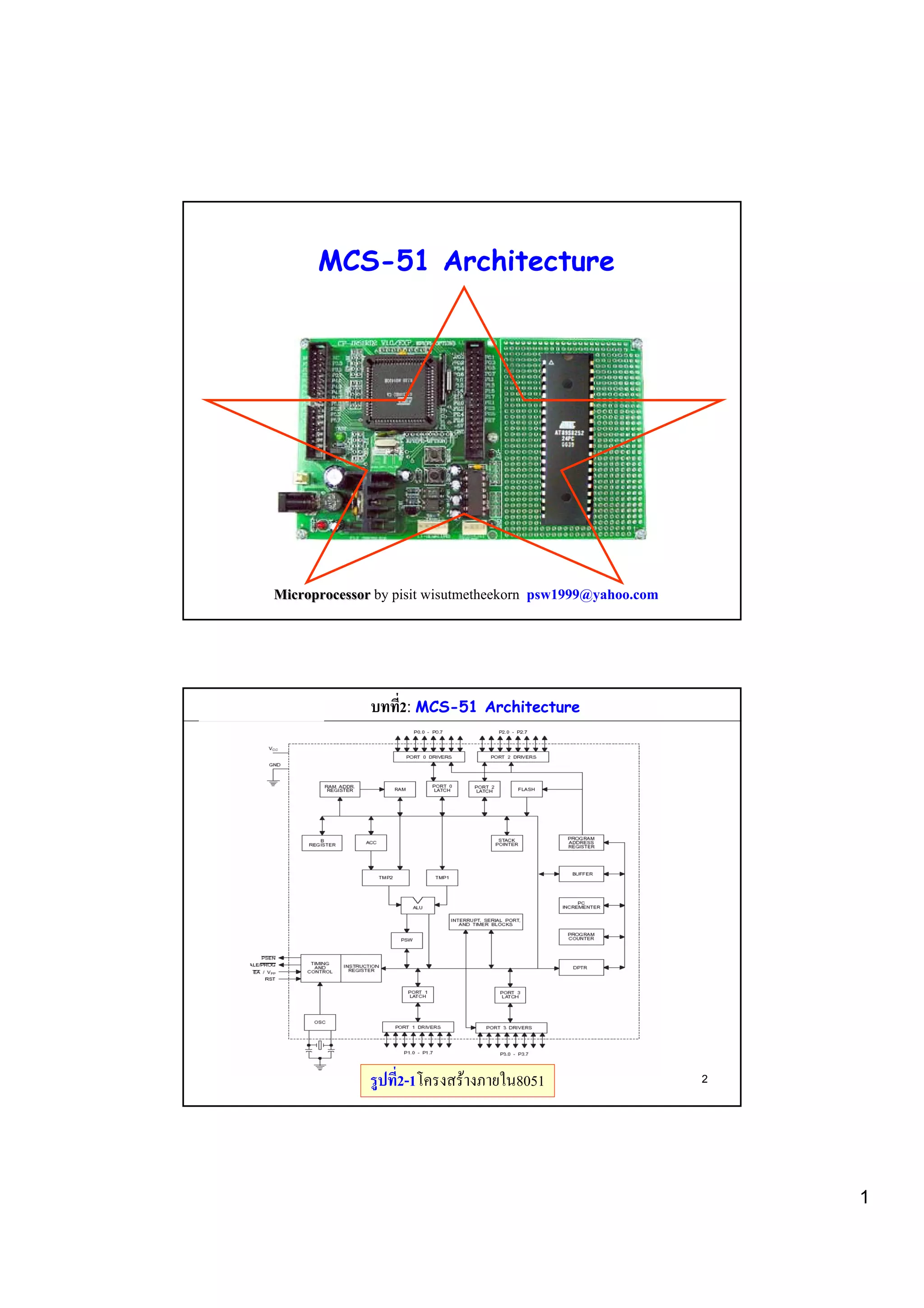

รูปที่2-1โครงสรางภายใน8051
2
1

2. บทที่2: MCS-51
Architecture
รูปที่2-1เปนโครงสรางภายในไมโครคอนโทรลเลอร 8051 ของ Intel ประกอบดวย
1. 8 บิต CPU ที่มีรีจิสเตอร A (Accumulator) และรีจิสเตอร B
2. Program Counter (PC) และ Data Pointer (DPTR) ขนาด 16 บิต
3. รีจิสเตอร 8 บิตเก็บสถานะโปรแกรม ชื่อ PSW( Program Status Word)
4. Stack Pointer (SP) ขนาด 8 บิต
5. มีหนวยความจําภายในแบบ ROM 4 K กรณีไมโครคอนโทรลเลอร 8051
มีหนวยความจําภายในแบบ EPROM กรณีไมโครคอนโทรลเลอร 8751
ไมมีหนวยความจําทั้ง ROM หรือ EPROM สําหรับเบอร 8031
6. มีหนวยความจําแบบ RAM 128ไบต(กรณี 8052 จะมี RAM 256 ไบต)แบงเปน
- 4 รีจิสเตอร Bank แตละ Bank แบงเปน 8 รีจิสเตอร(R0-R7)
- มีรีจิสเตอรที่สามารถอางแอดเดรสแบบบิตไดทั้งหมด 16 ตัว(16 ไบต)
- 80 ไบตสําหรับรีจิสเตอรใชงานทั่วไป
3
บทที่2: MCS-51
Architecture
7. มีพอรตอินพุตจํานวน 32 บิต (4 Port คือ P0-P3)
8. มี Timer/Counter 16 บิต 2 ตัวคือ T0 , T1
9. มีรีจิสเตอรชื่อ SBUF เปนรีจิสเตอรสําหรับการสื่อสารอนุกรมแบบ Full-Duplex
10. มีรีจิสเตอรควบคุมการทํางานไมโครคอนโทรลเลอรและPeripheral ใน MCS-51
คือ TCON, TMOD, SCON, PCON, IP และ IE
11. มีแหลงกําเนิดสัญญาณอินเตอรรัพต
- จากภายนอก 2 แหลง
- จากภายในไมโครคอนโทรลเลอร 3 แหลง
12. มีวงจรออสซิลเลเตอรและวงจรสัญญาณนาฬิกา
SFR (Special Function Register ) คือรีจิสเตอรภายใน8051 ที่มีหนาที่เฉพาะอยาง
ปกติ SFR มีแอดเดรสตั้งแต 80H ขึ้นไปจากรูป2-2 SFR บางตัวสามารถอาง
แอดเดรสแบบบิตได
4
2

3. E0
F0
รีจิสเตอร A
B8
รีจิสเตอร B
อางตําแหนงแบบบิตได
20
1F
18
17
10
0F
08
07
Bank 3
Bank 2
Bank 1
Bank 0
00
Byte Address
TCON รีจิสเตอร
8D
8B
TL0 Counter
TH1 Counter
98
99
SBUF รีจิสเตอร
PCON รีจิสเตอร
7F
00
TL1 Counter
87
SCON รีจิสเตอร
General Purpose
Area
88
TMOD รีจิสเตอร
8A
TH0 Counter
Bit Addressable
89
IE รีจิสเตอร
8C
7F
30
2F
A8
IP รีจิสเตอร
ตําแหนงบิตขอมูลที่อางแบบบิตได
R7
R6
R5
R4
R3
R2
R1
R0
07
06
05
04
03
02
01
00
81
Stack Pointer
80
D0
PSW
83
82
DPH Data Pointer DPL
16 บิต
ไมมีตําแหนง
Program Counter
Port P0
90
Port P1
A0
Port P2
E0
Port P3
รูปที่2-2 รีจิสเตอรและหนวยความจําภายใน8051(ยกเวน ROM)
บทที่2: MCS-51
5
Architecture
จากรูปที่2-2 เปนรีจิสเตอรภายในไมโครคอนโทรลเลอร MCS-51 ซึงมีทั้งรีจิสเตอรที่
ทํ า หน า ที่ ค วบคุ ม การทํ า งานของอุ ป กรณ ต า งๆบนไมโครคอนโทรลเลอร แ ละ
หนวยความจําแบบ RAM (Internal RAM) ที่ใชในการเก็บขอมูลรวมไปถึงรีจิสเตอร
A ซึ่งใชเก็บขอมูลหรือเปนรีจิสเตอรในตอนที่กระทําคําสั่งทางคณิตศาสตรรีจิสเตอร
รวมถึ ง หน ว ยความจํ า ภายในไมโครคอนโทรลเลอร เ หล า นี้ จ ะถู ก ควบคุ ม ด ว ย
โปรแกรม
ในรูปที่2-3 เปนรูปแสดงขาภายนอกของ 8051 ซึ่งบางขาก็มีหนาที่หลายอยางเชน
พอรตP2.0 เปนทั้งพอรตอินพุต/เอาตพุตและเปนขาที่เปนสายสัญญาณแอดเดรส A8
ที่ใชในการอางหนวยความจําภายนอกไมโครคอนโทรลเลอร โดยขาใดมีมากกวา
หนึ่งหนาที่ก็จะเขียนกํากับในวงเล็บซึ่งขาของ 8051 หลายๆขาที่ไมสามารถทําหนาที่
หลายอยางพรอมๆกันในเวลาเดียวกันได
ดังนั้นการออกแบบวงจรเชื่อมตอก็
ตองระวังคุณสมบัติของขาตางๆของไมโครคอนโทรลเลอรดวย
6
3

4. +5VDC
0V
P1.0
P1.1
P1.2
P1.3
P1.4
P1.5
P1.6
P1.7
RST
(RXD)P3.0
(TXD)P3.1
(INT0)P3.2
(INT1)P3.3
(T0)P3.4
(T1)P3.5
(WR)P3.6
(RD)P3.7
XTAL2
XTAL1
GND
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
8051
(8031)
40
39
38
37
36
35
34
33
32
31
30
29
28
27
26
25
24
23
22
21
Vcc
P0.0(AD0)
P0.1(AD1)
P0.2(AD2)
P0.3(AD3)
P0.4(AD4)
P0.5(AD5)
P0.6(AD6)
P0.7(AD7)
EA/VPP
ALE/PROG
PSEN
P2.7(A15)
P2.6(A14)
P2.5(A13)
P2.4(A12)
P2.3(A11)
P2.2(A10)
P2.1(A9)
P2.0(A8)
รูปที่2-3 ลักษณะขาของ 8051 ไมโครคอนโทรลเลอร
7
บทที่2: MCS-51
Architecture
วงจรออสซิลเลเตอรและสัญญาณนาฬิกา
ทุ ก ส ว นของไมโครคอนโทรลเลอร นั้ น จะทํ า งานเป น จั ง หวะเดี ย วกั น ด ว ยการให
จั ง หวะการทํ า งานจากสั ญ ญาณนาฬิ ก าโดย 8051 จะมี ข า 18(XTAL1)และขา19
(XTAL2) ที่เตรียมไวเพื่อตออุปกรณใหวงจรออสซิลเลเตอรภายในทํางานโดยเราจะ
ตอเพียง Crystal Oscillator และตัวเก็บประจุ 2 ตัวดังในรูป2-4 เทานี้ก็จะเกิดสัญญาณ
นาฬิกาที่เปนตัวใหจังหวะกับสวนตางๆภายในของไมโครคอนโทรลเลอร
รูป2-4 วงจรออสซิลเลเตอรสําหรับ 8051
8
4

5. T
T
1>
1>
dX: 90.8 ns
X: 18.3 ns
1) C h 1:
1 V 25 ns
1) C h 1:
1 V 25 ns
XTAL1
XTAL2
T
ALE
1>
1) C h 1:
2 V 250 ns
รูป2-5 รูปคลื่นที่ขา XTAL2 , XTAL1 และ ALE ของ 8051
9
บทที่2: MCS-51
Architecture
ความถี่ของ Crystal Oscillator ที่ตอเขากับ MCS-51 มียานความถี่ที่สามารถ
ทํางานไดกวางทั้ งนี้ขึ้นกั บการออกแบบของผูผลิตวาจะใหทํางานในยานใด
เพราะบางบริษัทก็กําหนดใหความถี่สูงเพื่อไมโครคอนโทรลเลอรจะทํางานได
เร็วใชเวลาประมวลผลนอยกวาแตหากดูจากเอกสารคูมือ 8051 ที่ผลิตโดย Intel
ก็จะพบวายานความถี่สัญญาณนาฬิกาจะกําหนดใหอยูในชวง 1 ถึง 16 MHZ แต
ถาเปนของบริษัท Dallas Semiconductor ก็อาจสูงถึง 40 MHz (ปจจุบันรวมกับ
บริษัท Maxim)
รูปที่2-6 ตัวอยาง Crystal Oscillator
10
5

6. บทที่2: MCS-51
Architecture
จากสัญญาณนาฬิกาที่สรางขึ้นนี้จะเปนตัวกําหนดการทํางานใน MCS-51
โดยชวงเวลา 2 ลูกคลื่น ถือวาเปน 1 State และถารวมเปน 6 State นี้ก็จะถือ
วาเปน1 Machine Cycle ดังนั้นหากเราตองการรูวาคําสั่งใดของ8051 ทํางาน
จนเสร็จจะใชเวลาเทาใดก็จะหาไดจากจํานวน Machine Cycle ที่คําสั่งนั้นใช
แลวดูวาสัญญาณนาฬิกาคือเทาใดเราก็จะสามารถคํานวณคาเวลาได
1/ fCLK
CLK
6 State / Cycle
1 State
1 Machine Cycle
ALE
รูปที่2-7 Timing – Machine Cycle ของ 8051
บทที่2: MCS-51
11
Architecture
สมมุติวาคําสั่ง ADD A,R1 หากเปดตารางชุดคําสั่งของ 8051 จะพบวาใชเวลา
ประมวลผล 1 Machine Cycle นั่นก็คือใชเวลา 12 คาบเวลาของสัญญาณนาฬิกา
ที่ใหกับ 8051 และถาเราใชความถี่ 16 MHz จะใชเวลาทําคําสั่งเทากับ
T = จํานวน Machine Cycle x 12 / ความถี่ Crystal
= 1 x 12 / 16MHz = 0.75 mSec
แตถาหากวาเปนไมโครคอนโทรลเลอรMCS-51 เบอรอื่นๆเราก็ตองมาดูวา
จํานวน Clock ใน 1 State มีคาเทาใดเพราะบางเบอรก็ใชเวลานอยกวา 12 Clock
ใน 1 State ดังนั้นเขียนสมการทั่วไปของเวลาในการทําคําสั่งดังนี้
เวลาในการทําคําสั่ง =
จํ า นวน Machine Cycle ท ใี ช  จํ า นวนClock1ใ S t
น
×
ค ว า ม ถี่ ข อ ง ค ริ ส ตั ล ที่ ใ ช
12
6

7. บทที่2: MCS-51
Architecture
Program Counter และ Data Pointer
ใน 8051 จะมีรีจิสเตอรขนาด 16 บิต 2 ตัวก็คือ
- Program Counter (PC) ใชชี้ตําแหนงหนวยความจําที่เก็บโปรแกรม
- Data Pointer (DPTR) ใช ชี้ ตํ า แหน ง หน ว ยความจํ า แบบข อ มู ล และ
โปรแกรม
ระบบไมโครคอนโทรลเลอร 8051 จะมีหนวยความจํา 2 ลักษณะ(ไมรวม RAM
ภายใน) คือ
1. หนวยความจําสําหรับเก็บโปรแกรม(Code Memory)
2. หนวยความจําภายนอกสําหรับเก็บขอมูล (Data Memory)
**
ที่ บ อกว า เป น หน ว ยความจํ า ภายนอกสํ า หรั บ เก็ บ ข อ มู ล ก็ เ พราะว า
หนวยความจําแบบนี้ในไมโครคอนโทรลเลอร 8051 จะมีเฉพาะที่เราตอเพิ่มเขา
ไปในระบบ
13
คําสั่งควบคุมการทํางานไมโครคอนโทรลเลอรจะถูก Fetch จากหนวยความจําที่มี
ตํา แหน งตามคาของรี จิส เตอร PC และคาของรีจิ ส เตอร PC นี้จะถู กเพิ่ม ขึ้น โดย
อัตโนมัติเมื่อมีการ Fetch คําสั่งของไมโครคอนโทรลเลอรหรือการทํางานในบาง
คําสั่งของไมโครคอนโทรลเลอรืเชนคําสั่งกระโดด(Jump)แบบตางๆ น อ ก จ า ก นั้ น
ลักษณะที่พิเศษของรีจิสเตอร Program Counter นี้ก็คือตัวมันเองไมมีแอดเดรสซึ่ง
ตรงกันขามกับรีจิสเตอร SFR ตัวอื่นๆที่มีคาตําแหนงบอกทั้งสิ้นแมกระทั่ง Port
I/OP0 – P3 ก็ยังมีแอดเดรส
สําหรับ DPTR จะเปนรีจิสเตอรที่เกิดจากรีจิสเตอร 8 บิต 2 ตัวคือ DPHและDPL ใช
ในการอ า งอิ ง ถึ ง ข อ มู ล ในหน ว ยความจํ า ทั้ ง แบบที่ เ ป น ข อ มู ล ภายนอกชิ ป
(ExternalData) และสวนที่เปนโปรแกรมทั้งภายในและภายนอกชิป(Internal &
External Code Memory) โดยการเปลี่ยนคาของ DPTR จะขึ้นกับคําสั่งที่เราเขียนใน
โปรแกรมควบคุมซึ่งจะอางชื่อของ DPTR เองหรืออาจกําหนดคาผานรีจิสเตอร 8
บิตคือ DPH และ DPL
14
7

8. บทที่2: MCS-51
Architecture
รีจิสเตอร A และ B
รีจิสเตอร A จะเปนรีจิสเตอรที่ใชงานในการกระทําทางคณิตศาสตร บวก, ลบ, คูณ
, หารรวมถึ ง การใช รี จิ ส เตอร A ในการส ง ผ า นข อ มู ล ระหว า งภายใน
ไมโครคอนโทรลเลอรเองและหนวยความจําภายนอก
รีจิสเตอร B จะถูกใชรวมกับรีจิสเตอร A ในตอนที่ทําคําสั่งคณิตศาสตรที่เปนการ
คู ณ และการหาร และนอกจากนั้ น ทั้ ง สองรี จิ ส เตอร นี้ ก็ ยั ง ใช ใ นการเก็ บ ข อ มุ ล
ทั่วๆไปไดอีกดวย
15
Program Status Word(PSW)
PSW เปนรีจิสเตอรตัวหนึ่งใน 8051 ซึ่งใชในการเก็บ Flag ซึ่ง Flag นี้ก็คือบิตขอมูล
ที่บอกสถานะอะไรการทํางานของโปรแกรม ใน8051จะมีการเก็บ Flag ไวใน
รีจิสเตอร PSW และรีจิสเตอร PCON โดย Flag ที่เก็บใน PSW นี้ไดแก
- CY (Carry Flag) เปนบิตที่ใชเก็บผลเมื่อทําคําสั่งเกี่ยวกับคณิตศาสตร, การกระโดด
การ Rotate และคําสั่งเกี่ยวกับ Boolean
- AC (Auxilliary Carry Flag) เปนแฟลกที่จะมีการเซ็ตในกรณีการบวกลบเลข BCD
เพราะ BCD นี้จะมองที่ขอมูล 4 บิต
- OV (Over Flow Flag) เปนแฟลกที่มีการเปลี่ยนแปลงเมื่อมีการกระทําคําสั่ง
คณิตศาสตร
ซึ่งจะใชแสดงกรณีผลลัพธที่ไดเกินขนาดรีจิสเตอรเก็บได
- P (Parity Flag) เปนบิตที่บอกพาริตี้ของรีจิสเตอร A 1 เปน Odd Parity ซึ่งก็คือ
จํานวนบิตที่เปน1 นั้นมีจํานวนเปนเลขคี่
16
8

9. -F0 เปน User Flag ซึ่ง User สามารถกําหนดคาใหเปน 1 หรือ 0 เองโดยใชบันทึก
เพื่อแสดงเหตุการณอะไรบางอยางในโปรแกรม
- RS0 , RS1 คือบิตที่ 0 และ 1 ที่ใชกําหนด Bank ของหนวยความจําที่ใชในโปร
แกรมวาเปนการอางถึงรีจิสเตอร R0-R7 ของหนวยความจํา Bank ใด
RS1 RS0
0
0
เลือกรีจิสเตอร R0-R7 ของ Bank 0
0
1
เลือกรีจิสเตอร R0-R7 ของ Bank 1
1
0
เลือกรีจิสเตอร R0-R7 ของ Bank 2
1
1
เลือกรีจิสเตอร R0-R7 ของ Bank 3
psw.7
psw.6
psw.5
psw.4
psw.3
psw.2
CY AC F0 RS1 RS0 OV
bit7
psw.1
-
psw.0
P
bit 0
รีจิสเตอร PSW
17
Stack and Stack Pointer
ในตอนเริ่มตนที่รีเซต 8051 หรือเพิ่งมีการจายไฟเลี้ยงใหระบบคาของรีจิสเตอร
SP จะมีคาเทากับ 07 ซึ่งชี้ที่หนวยความจําภายในของ 8051 (Internal RAM)โดย
พื้นที่ตรงนี้เราจะเรียกวา Stack และจะถูกใชงานเมื่อมีการใชคําสั่ง PUSH , POP
ซึ่งจะขอกลาวในภายหลังแตในกรณีของการเรียกโปรแกรมยอยนั้นจะมีการ
เก็บตําแหนงถัดของคําสั่ง(หลังการเรียกใชโปรแกรมยอย)ไวในหนวยความจําที่
รีจิสเตอร Stack ชี้อยูและหลังจากทําโปรแกรมยอยจบแลวหากเราเรียกใชคําสั่ง
ใหจบโปรแกรมยอยนั่นคือ RET (Return) ก็จะเกิดการนําตําแหนงที่เก็บใน
Stack นี้ไปใหรีจิสเตอร PC ซึ่งก็จะเกิดการกลับไปทํางานคําสั่งที่อยูหลังการ
เรียกโปรแกรมยอย อยางไรก็ตามเนื้อที่ของ Stack เปน RAMภายในดังนั้นการ
ใชงานหากไมระมัดระวังก็อาจเกิดการซอนกันระหวางขอมูลในหนวยความจํา
ที่เรากําหนดและ Stack ได ซึ่งจะขออธิบายในภายหลัง
18
9

10. ตําแหนงของ SFR ภายใน8051
SFR
Function
Address(HEX)
A
Accumulator
0E0
B
Arithmetic
0F0
DPH อางหนวยความจําภายนอก
83
DPL อางหนวยความจําภายนอก
82
IE
ควบคุมการเกิดของอินเตอรรัพท
0A8
IP
จัดลําดับการตอบสนองตออินเตอรรัพท
0B8
P0
I/O port latch
80
P1
I/O port latch
90
P2
I/O port latch
0A0
P3
I/O port latch
0B0
PCON Power Control
87
PSW Program Status Word
0D0
19
SFR
Function
SCON Serial Port Control
SBUF Serial Port Data Buffer
SP
TMOD
TCON
TL0
TH0
TL1
TH1
Stack Pointer
Timer counter mode control
Timer/Counter Control
Timer 0 Low byte
Timer 0 High byte
Timer1 Low byte
Timer 1 High byte
Address(HEX)
98
99
81
89
88
8A
8C
8B
8D
*** PC (Program Counter) ไมมีแอดเดรสซึ่งอาจกลาวไดวาไมใช SFR
20
10

11. Internal ROM
ROM ภายใน 8051 นั้นปกติแลวจะมีคา 4 KB แตหากเปนไมโครคอนโทรลเลอรเบอร
อื่นในตระกูล MCS-51 (รวมถึง MCS-51 ของบริษัทอื่นๆดวย)จะมีขนาด ROM ตางกัน
เชน
8031 ไมมี ROM ภายใน
8751 จะมีหนวยความจําภายในเปน EPROM ที่สามารถเก็บ CODE ได
89S8252 มีหนวยความจําแบบ Flash ขนาด 8 KB ที่สามารถโหลดขอมูลลงไปได
89C420 มีหนวยความจําแบบ Flash ขนาด 16 KB
89C51RD2 มีหนวยความจําแบบ Flash ขนาด 64 KB
ปกติหากเราตองการใชหนวยความจําสวนที่เปนโปรแกรม (CODE) เปนชิปอยูภายนอก
ไมโครคอนโทรลเลอร MCS-51 เราก็เพียงแตตอขา EA(External Access) ลง Ground
และตองมีวงจรเพิ่มเติมในสวนถอดรหัสสัญญาณแอดเดรสที่จะตอกับหนวยความจํา
21
Memory Map ของ MCS-51
Program Memory
Data Memory
EPROM
ภายนอก
ขนาดสูงสุด
64 KB
ROM/
EPROM
FLASH
(ภายใน)
1-64KB**
EA = 0
RAM ภาย
นอกขนาด
สูงสุด 64KB
Internal
RAM
EA = 1
** ขนาด ROM ภายในขึ้นกับเบอรของ MCS-51
* ขนาด RAM ไมรวม SFR และขึ้นกับเบอร MCS-51
รูปที่2.8 โครงสราง Memory ของ 8051
22
11

12. D0-D7
Data
MCS-51
AD0-AD7
ALE
LATCH A0-A7 Address(L)
LE / OC
A8-A15
RD
WR
RAM
Address(H)
OE
WR
รูปที่2.9 ไดอะแกรมการเชื่อมตอ 8051 และ RAM
23
จากรูปที่2.9 เปนวงจรเชื่อมตอ 8051 และหนวยความจําภายนอกโดยในที่นี้
เปนสวนของ Data Memory ซึ่งมักจะเปน RAM เพราะเราจะสามารถกระทํา
ไดทั้งการอานและการเขียนขอมูลหรือในบางครั้งหากอินพุตเอาตพุตไมพอ
ขยายพอรตก็จะออกแบบใหเปนสวนหนึ่งของหนวยความจํานี้เพราะพอรตก็
จะตองมีทั้งสวนที่เปนอินพุตและเอาตพุตเหมือนกับที่เราทั้งอานและเขียน
ขอมูลจาก RAM นั่นเอง ในรู ป ที่ 2.9จะมี Latch 1
ตั ว เพื่ อ ค า งค า
แอดเดรสไบตต่ําไวกอนเนื่องจากวาบัสก็คือขา AD0-AD7 ของ 8051 นั้นเปน
ทั้งแอดเดรสและขอมูลดังนั้นจึงตองคงคาแอดเดรส A0-A7 ไวกอนจากนั้น
เมื่อรวมกับ A8-A15 ก็จะสามารถอางหนวยความจําของ RAM ไดแตก็ตอง
ขึ้นกับวาเปนการทํางานอะไรโดยหากเปนการอานขอมูลก็แสดงดังรูปที่ 2.10
ซึ่งสัญญาณขา RD ของ8051 จะทํางานหลังจากที่ A8-A15 คงตัวแลวนั่นคือ
ขอมูลจาก RAM มาปรากฏที่บัสขอมูล D0-D7 ก็จะเปนจังหวะที่ 8051 อาน
ขอมูลเขาไปภายในพอดีในการออกแบบวงจรเชื่อมตอตองเขาใจสัญญาณนี้
เปนอยางดี
24
12

13. บทที่2: MCS-51
Port P0
A0-A7
Port P2
Architecture
D0-D7
A8-A15
Latch Address
ALE
RD
กรณีอานขอมูล
รูปที่ 2.10 Timing การอานขอมูลจากหนวยความจําภายนอก
25
บทที่2: MCS-51
Port P0
Port P2
ALE
WR
A0-A7
Architecture
D0-D7
A8-A15
Latch Address
กรณีเขียนขอมูล
รูปที่ 2.11 Timing การเขียนขอมูลจากหนวยความจําภายนอก
ในรูป2.11 ขา WR จะทํางานขอบขาลงโดยเปนจังหวะที่ D0-D7 มารอบนบัส
พรอมดวยแอดเดรส A8-A15 สวน A0-A7 นั้นถูก Latch ไวแลวกอนหนานี้
26
13

14. Data
MCS-51
AD0-AD7
ALE
LATCH D0-D7
Address(L)
LE / OC
EPROM
Address(H)
A8-A15
EA
PSEN
OE
รูปที่2.12 ไดอะแกรมการเชื่อมตอ 8051 และ EPROM
27
จากรูปที่2.12 การเชื่อมตอกับ Code Memory หรือสวนที่เปน EPROM นี้
จะตองใชสัญญาณที่ชื่อวา PSEN โดยสัญญาณนี้จะทํางานเมื่อมีการอาน
โปรแกรมจากหนวยความจําภายนอกซึ่งก็คือกระบวนการ Fetch คําสั่งของ
ไมโครคอนโทรลเลอรและอีกกรณีหนึ่งก็คือการใชคําสั่งประเภท MOVC
และในรูปที่2-13 นั้นขา PSEN จะทํางานหลังจากที่ขา ALE ทํางานนั่นก็คือ
มีแอดเดรส A0-A15 ไปปรากฏที่ EPROM แลวและมีขอมูลมารอบนบัส
D0-D7 และเมื่อ PSEN ทํางานที่ขอบขาลงผลก็คือขอมูลจะถูกอานขึ้นไป
อยางอัตโนมัติเขาไปในไมโครคอนโทรลเลอร
28
14

15. บทที่2: MCS-51
Port P0
Port P2
ALE
PSEN
A0-A7
Architecture
D0-D7
A8-A15
Latch Address
รูปที่ 2.11 Timing การอานขอมูลจาก External Code Memory ของ8051
29
Port P0-P3 ของ 8051
ไมโครคอนโทรลเลอร 8051 มีพอรตทั้งหมด 32 บิตซึ่งมากพอหากตองการใช
ในงานที่เปนอินพุตเอาตพุตแบบดิจิตอลแตอยางไรก็ตามจะมีเฉพาะP0 เทานั้นที่
ทํา หน า ที่ เ ป น พอร ต อิ น พุ ต/เอาต พุ ต อย า งเดี ย วเพราะนอกนั้ น จะสามารถทํ า
หนาที่อื่นไดดวยแตอยางไรก็ตามก็ขึ้นกับโปรแกรมและวงจรที่ออกแบบวาตอง
หารให พ อร ต เหล า นั้ น ทํ า หน า ที่ เ ป น พอร ต หรื อ เป น อะไรอย า งเช น กรณี ที่
ตองการเชื่อมตอ 8051 กับหนวยความจําภายนอกเชน RAMหรือ EPROM เราก็
ตองยอมเสียพอรต P0 เพื่อทําหนาที่เสนทางเดินของขอมูลD0-D7 รวมถึงการ
เป น สายแอดเดรส A0-A7 ดว ยและพอรต P2ก็ จะตองทําหนาที่เปน สาย
แอดเดรส A8-A15 สําหรับพอรต P3 นั้นจะมีหลายหนาที่บางขาเปนสัญญาณ
ควบคุมในการติดตอกับหนวยความจําที่เปน Data Memory ซึ่งไดแก RAM ใน
รูปที่2-9 ที่มีขา P3.6 เปนขา WR และขา P3.7 เปนขา RD สวนขาอื่นของ P3 จะ
เปนขาเกี่ยวกับ อินเตอรรัพท, Timer-Counter และพอรตสื่อสารแบบอนุกรม
30
15

16. กอนที่จะไปดูการทํางานของวงจรภายในพอรต P0-P3 ขออธิบายอุปกรณพื้นฐาน
กอนนั่นก็คือ D-FlipFlop ดังรูป2.12 การทํางานของ D-FlipFlop ก็คือเอาตพุต
Q จะเปลี่ยนตามอินพุต D เมื่อมีสัญญาณClock เขามาโดยเปนแบบขอบขาลง
รูปที่ 2.12 การทํางานของ D-FlipFlop
31
Read latch
TB2
Internal CPU
bus
D
Write to latch
Clk
P0.X
pin
Q
P1.X
Q
M1
TB1
Read pin
รูปที่ 2.13 วงจรภายในพอรต P0
จากวงจรจะพบวาหากใชพอรตเปนเอาตพุตจะตองตอ R-Pull UP ไมเชนนั้นเมื่อสั่งให
M1 Off พอรต P0.X จะไมตอกับอะไรซึ่งก็คือ High Impedance ดูรูปที่2.14 ประกอบ
32
16

17. Read latch
Internal CPU
bus
TB2
1
D
Clk
P0.X
pin
Q
P1.X
Write to latch
High Impedance
Q
0
Off
M1
TB1
Read pin
รูปที่ 2.14 การทํางาน P0 เมื่อมีการเขียนขอมูล ‘1’
เมื่อสั่ง P0.x เปน ‘1’ นั่นคือขา D ของ Flip Flop = 1 และถาสัญญาณ Write to latch
ทํางานก็จะเกิดลอจิก 1 ที่ขา Q ของ FlipFlop หรือ 0 ที่สวิตช M1 ทําให M1 เปดวงจร
และขา P0 ที่ตอกับภายนอกก็จะอยูในสภาวะไมไดตอกับอะไรหรือ High Impedance
33
Read latch
Internal CPU
bus
Write to latch
TB2
0
D
P0.X
pin
Q
P1.X
Clk
Logic ‘ 0 ’
Q
1
On
M1
TB1
Read pin
รูปที่ 2.15 การทํางาน P0 เมื่อมีการเขียนขอมูล ‘0’
รูปนี้แสดงกรณีที่เขียนขอมูล 0 ไปยังพอรต P0.x ซึ่งกรณีนี้ M1 จะนํากระแสทําใหขา
ที่ตอภายนอกของ P0.x นั้นมีคาเปนลอจิกศูนย
34
17

18. 0
อุปกรณภายนอก
รูปที่ 2.16 การตอ R Pull ใหพอรต P0
เมื่อตอ R Pull Up และเขียนขอมูล 1 มาพอรต P0.x l สวิตช M1 จะเปดวงจร
ดังนั้นวงจรภายนอกขา P0.x จะตออยูกับ VCC โดยผาน R Pull Up
35
และถาเราใชงานพอรต P0 นี้เปนทั้งอินพุตและเอาตพุตสิ่งที่เราตองทํากอนที่จะ
ให P0 ทํางานเปนอินพุตก็คือจะตองสั่งคาลอจิก 1 ให P0กอนดวยการเขียน
ชุดคําสั่งนั่นคือ mov P0,#0FFh ซึ่งทําให M1 นั้น Off และตอนนี้เองที่ขาอินพุต
นี้จะมีคาตามสภาวะของสัญญาณจากภายนอกที่มาตอใหพอรต P0 เปนอินพุต
Read latch
TB2
1
Internal CPU
bus
Clk
1
P0.X
pin
Q
P1.X
Write to latch
Read pin
D
Q
0
M1
TB1
รูปที่ 2.17 วงจรภายใน P0 กรณีเปนทั้งอินพุตและเอาตพุต
36
18

19. Read latch
Vcc
TB2
Load(L1)
1
Internal CPU
bus
D
Write to latch
Clk
P1.X
pin
Q
P1.X
Q
0
M1
TB1
Read pin
รูปที่ 2.18 การทํางานเมื่อเขียนขอมูล 1ไปยังพอรต P1
พอรต P1 จะมีการ Pull Up อยูภายใน 8051 ซึ่ง R นี้ถูกสรางดวยวงจรอิเล็กทรอนิกส
ดังนั้นการใชงานเปนเอาตพุตจึงไมตองตอ R Pull up เหมือนอยางพอรต P0
37
Vcc
P0.0
P0.1
P0.2
P0.3
P0.4
P0.5
P0.6
P0.7
Port
DS5000
8751
8951
8051
10 K
0
รูปที่ 2.19 การตอ R Pull Up 10 K Ohm ที่พอรต 0
38
19

20. P3 Bit
Function
Pin
P3.0
P3.1
P3.2
P3.3
P3.4
P3.5
P3.6
P3.7
RxD
TxD
INT0
INT1
T0
T1
WR
RD
10
11
12
13
14
15
16
17
หนาที่อื่นของขาตางๆที่เปนพอรต P3
39
RESET Value of Some 8051 Registers:
Register
PC
ACC
B
PSW
SP
DPTR
Reset Value
0000
0000
0000
0000
0007
0000
RAM are all zero.
P0-P3จะมีคาเปนลอจิก 1
40
20

21. สรุปในบทนี้ก็จ ะกลาวถึงโครงสรางภายในของรีจิส เตอรทีมี ใน MCS-51ใน
เบื้องตนเพื่อที่จะเรียนรูการเขียนโปรแกรมควบคุมและสําหรับรีจิสเตอรควบคุม
การทํางานตางๆนั้นก็จะกลาวถึงอีกครั้งในตอนที่อธิบายการทํางานของสวน
นั้นๆพรอมทั้งการเขียนโปรแกรมควบคุม
สิ่งที่ควรรูและทบทวน
- Cycle การทํางานของไมโครคอนโทรลเลอร
- การทํางานของพอรตบน MCS-51
- หนวยความจําของ MCS-51
- การติดตอหนวยความจําของ MCS-51
41
21
