บทที่ 1 พื้นฐานไมโครโปรเซสเซอร์และไมโครคอนโทรลเลอร์
- 1.
- 2. บทที่ 1 พื้น ฐานไมโครโพรเซสเซอร์และไมโคร คอนโทรลเลอร์ ในบทนี้จะกล่าวถึง ความรู้พื้นฐานของไมโครโพรเซสเซอร์และไมโค โทรลเลอร์ ไมโครโพรเซสเซอร์ Z-80 ไมโครคอนโทรลเลอ ตระกูล MCS-51 โครงสร้างพื้นฐานของไมโครคอนโทรลเลอร์ในต MCS -51 โครงสร้างพื้นฐานของไมโครคอนโทรล AT89C
- 3. 1.1ไมโครโพรเซสเซอร์แ ละ ไมโครคอนโทรลเลอร์ ไมโครโพรเซสเซอร์ (Microprocessor) คือ อุปกรณ์ อิเ ล็ก ทรอนิก ส์ช นิด หนึ่ง ซึ่ง มี ลัก ษณะโครงสร้า งเป็น ไอซี (IC : In tegrate Circuit) หรือ ชิพ (Chip) โครงสร้า ง ภายในจะเป็น วงจรรวมขนาด ใหญ่ป ระกอบไปด้ว ย หน่ว ยคำา นวณทางคณิต ศาสตร์แ ละ ลอจิก รีจ ีส เตอร์ บัส ข้อ มูล บัส
- 4. รคอนโทรลเลอร์ (Microcontroller) ชิพ ประมวลผลอย่างหนึง ซึ่ง จะทำา ่ หน้า ที่ป ระมวลผลตามโปรแกรมหรือ ชุด คำา สัง โครงสร้า งภายใน จะเป็น วงจรรวม ่ ขนาดใหญ่ป ระกอบไปด้ว ย หน่ว ยคำา นวณ ทางคณิต ศาสตร์แ ละลอจิก บัส ข้อ มูล บัส ควบคุม บัส ที่อ ยู่ พอร์ต ขนาน พอร์ต อนุก รม รีจ ีส เตอร์ หน่ว ยความจำา วงจรนับ วงจร จับ เวลาและวงจรอื่น ๆ รวมกัน อยู่ภ ายใน ชิพ ไมโครคอนโทรลเลอร์ถ ูก ออกแบบมา เพื่อ ใช้ใ นงานควบคุม สามารถติด ต่อ กับ อุป กรณ์อ ิน พุต และเอาต์พ ุต ได้ส ะดวกใช้
- 5. รูป ที่ 1.1ไมโครโปรเซสเซอร์ Z-80 ของบริษ ัท Zilog 1.2 ไมโครคอนโทรลเลอร์ AT89C51 ของบริษ ท A ั
- 6. ไมโครโปรเซสเซอร์ คือ หน่วยประมวลผลกลางในการใช้งานจะต้อง ต่อกับหน่วยความจำาและอุปกรณ์อินพุต/เอาต์พุตภายนอกจึงจะ สามารถใช้งานได้ ไมโครโปรเซสเซอร์ ไมโครคอนโทรลเลอร์ ไมโครคอนโทรลเลอร์ คือ อุปกรณ์ควบคุมที่รวมเอาหน่วยประมวล ผลกลาง หน่วยความจำา พอร์ตอินพุต/เอาต์พต ไว้ภายในไอซีตัว ุ เดียวกัน ในการใช้งานเพียงเอาอุปกรณ์ภายนอกมาต่อร่วมเท่านั้น ไมโครคอนโทรลเลอร์ MCS-51 6
- 7. 1.2 ไมโครโปรเซสเซอร์ Z80 เป็นไมโครคอนโทรลเลอร์ ขนาด 8 บิต มีจ ำา นวน 40 ขา Z-80 รูป 1.3 โครงสร้า งและขาสัญ ญาณของ Z-80
- 8. ขาสัญ ญาณของ Z-80จะแบ่ง ได้เ ป็น 6 กลุม ดัง นี้ ่ กลุ่มที่ 1. กลุ่มที่ 2. กลุ่มที่ 3. กลุ่มที่ 4. กลุ่มที่ 5. กลุ่มที่ 6. ไฟ บัสข้อมูล บัสที่อยู่ สัญญาณควบคุมระบบ สัญญาณควบคุมซีพียู สัญญาณคุมบัส สัญญาณความถี่และแหล่งจ่าย
- 9. 1.3 ไมโครคอนโทรลเลอร์ใ น ตระกูลMCS-51 1.4 ขาสัญญาณของไมโครคอนโทรลเลอร์ในตระกูล MC
- 10. ตารางที่ 1.1 หน้าที่ขาสัญญาณของ พอร์ตP3 พอร์ สัญ ญ ต าณ หน้า ที P3. RXD 0 ขารับสัญญาณของการสื่อสารพอร์ต อนุกรม P3. TXD 1 ขาส่งสัญญาณของการสื่อสารพอร์ต อนุกรม P3. / ขารับสัญญาณอินเตอร์รัพต์ภายนอก 2 INT0 ตัวที่ 0 P3. / ขารับสัญญาณอินเตอร์รัพต์ภายนอก 3 INT1 ตัวที่ 1 P3. T0 4 ขารับสัญญาณอินพุตภายนอกของ วงจรตั้งเวลาตัวที่ 0
- 11. 1.4 โครงสร้า งพืนฐานของไมโครคอนโทรลเลอร์ ้ ในตระกูล MCS-51 รูป ที่ 1.6 โครงสร้า งพื้น ฐานของไมโครคอนโทรลเล

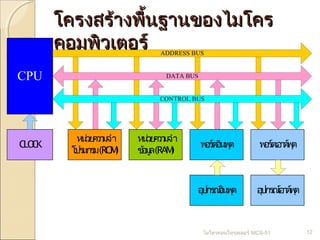

- 12. โครงสร้างพืนฐานของไมโคร ้ คอมพิวเตอร์ ADDRESS BUS CPU DATA BUS CONTROLBUS C C LO K หน่วย วา า ค มจำ โปรแกรม(RO ) M หน่วย วา า ค มจำ ข้ (RA ) อมูล M พ อินพุ อร์ต ต พ เอา พุ อร์ต ต์ ต อุปกรณ์ ต อินพุ อุปกรณ์ ต์ ต เอา พุ ไมโครคอนโทรลเลอร์ MCS-51 12
- 13. ตารางที่ 1.3 ไมโครคอนโทรลเลอร์ในตระกูล MCS–51 ของบริษ ัท ฟิล ลิป ท์
- 14. ตารางที่ 1.4 ไมโครคอนโทรลเลอร์ในตระกูล MCS–51ของบริษัทแอดเมล

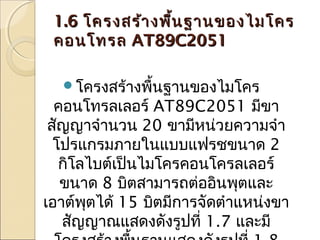

- 15. 1.6 โครงสร้า งพื้นฐานของไมโคร คอนโทรล AT89C2051 โครงสร้างพื้นฐานของไมโคร คอนโทรลเลอร์ AT89C2051 มีขา สัญญาจำานวน 20 ขามีหน่วยความจำา โปรแกรมภายในแบบแฟรชขนาด 2 กิโลไบต์เป็นไมโครคอนโครลเลอร์ ขนาด 8 บิตสามารถต่ออินพุตและ เอาต์พตได้ 15 บิตมีการจัดตำาแหน่งขา ุ สัญญาณแสดงดังรูปที่ 1.7 และมี
- 16. การจัด ตำา แหน่งขาสัญ ญาณของไมโครคอนโทรลเลอร
- 17.
- 18. คุณ สมบัต ิพื้น ฐานของไมโคร คอนโทรลเลอร์ AT89C2051 เป็น ไมโครคอนโทรลเลอร์ใ นตระกูล MCS-51 มีห น่ว ยความจำา แบบแฟรชขนาด 2 กิโ ลไบต์ สามารถลบและเขีย นได้ถ ึง 1000 ครั้ง ทำา งานในช่ว งแรงดัง ไฟ 2.7-6 โวลต์ มีห น่ว ยความจำา ข้อ มูล ภายในขนาด 128 ไบต์ สามารถต่อ อิน พุต และเอาต์พ ต ได้ 15 บิต ุ มีว งจรนับ และวงจรจับ เวลาขนาด 16 บิต จำา นวน 2 วงจร สามารถอิน เตอร์ร ัพ ต์ไ ด้จ าก 6 แหล่ง สามารถโปรแกรมได้โ ดยผ่า นพอร์ต อนุก รม มีว งจรเปรีย บเทีย บแรงดัน ภายในตัว ไมโคร คอนโทรลเลอร์
- 19. 1.7 โครงสร้า งพื้นฐานของไมโคร คอนโทรลเลอร์ AT89C51
- 20. รูป ที่ 1.10โครงสร้า งพื้น ฐานของ
- 21. คุณ สมบัต ิของไมโคร คอนโทรลเลอร์ AT89C51 เป็น ไมโครคอนโทรลเลอร์ใ นตระกูล MCS51 มีห น่ว ยความจำา แบบแฟรชขนาด 32 กิโ ล ไบต์ สามารถลบและเขีย นได้ถ ึง 1000 ครั้ง ทำา งานในแรงดัง ไฟ 4-5.5 โวลต์ สามารถป้อ งกับ การโปรแกรมได้ 3 ระดับ มีห น่ว ยความจำา ข้อ มูล ภายในขนาด 128 ไบต์ มีอ ิน พุต และเอาต์พ ต ขนาด 32 บิต ุ มีว งจรนับ และจับ เวลาขนาด 16 บิต 3 วงจร สามารถอิน เตอร์ร ัพ ต์ไ ด้จ าก 8 แหล่ง สามารถโปรแกรมได้โ ดยผ่า นพอร์ต อนุก รม
- 22. 1.8 วงจรกำา เนิดสัญ ญาณนาฬิก า รูปที่ 1.11 วงจรกำาเนิดสัญญาณนาฬิกา
- 23. 1.9 วงจรรีเ ซต รูปที่1.12 วงจรรีเซต
