知っ徳！納徳！Magic Leap 《デバイス編》

SADAO TOKUYAMA
！山禎男
2018/11/14
特定非営利活動法人ウェアラブルコンピュータ研究開発機構HMDミーティング（大阪）
デバイス
編

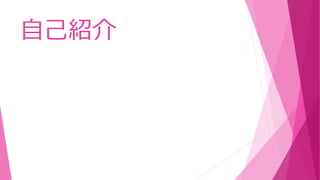

自己紹介
SADAO TOKUYAMA
（徳山禎男）
Twitter：tokufxug
お住まい：大阪

職業
システムインテグレーター
（14年）
WEBシステム開発
金融系システムに長期に
携わっている。

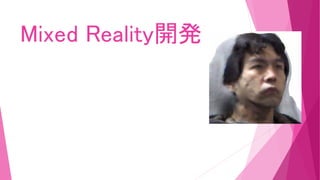

Mixed Reality開発
建設業界のARシステムの
プロトタイプアプリ開発の
経験あり。

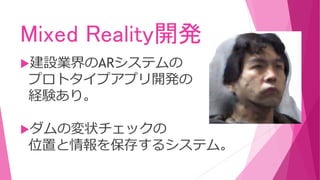

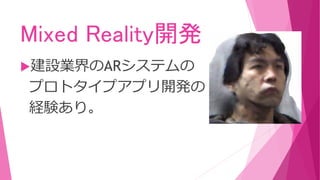

Mixed Reality開発
建設業界のARシステムの
プロトタイプアプリ開発の
経験あり。
ダムの変状チェックの
位置と情報を保存するシステム。

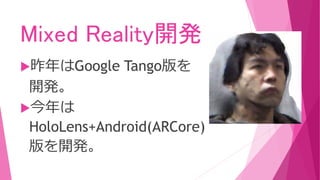

Mixed Reality開発
昨年はGoogle Tango版を
開発。
今年は
HoloLens+Android(ARCore)
版を開発。

Mixed Reality開発
Magic Leapは調査と研究を
きっかけに触りだした。

Magic Leap 活動
3月20日に開発キットが
配布。少し触りだす。

Magic Leap 活動

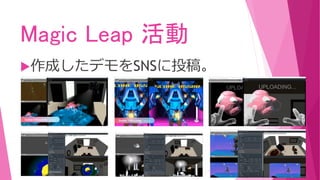

作成したデモをSNSに投稿。

Magic Leap 活動
Magic Leapから賞を頂いてた。

Magic Leap 活動
L.E.A.P カンファレンスに参加する。

Magic Leap 活動
Magic Leap Meetup in Tokyo Vol.0に
登壇する。

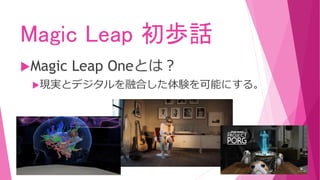

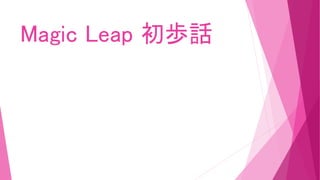

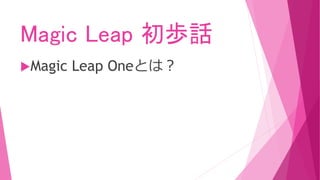

Magic Leap 初歩話

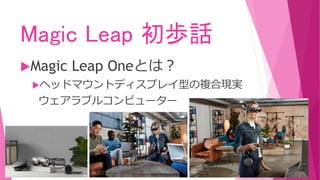

Magic Leap Oneとは？

ヘッドマウントディスプレイ型の複合現実
ウェアラブルコンピューター

現在はアメリカ国内のみ販売を行っている。
日本リリースは今の所、未定。

アメリカ国外のリリースに向け現在作業中。
日本は優先順位高め？

現実とデジタルを融合した体験を可能にする。

Magic Leap の特徴

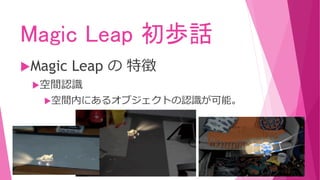

空間認識

空間認識
空間内にあるオブジェクトの認識が可能。

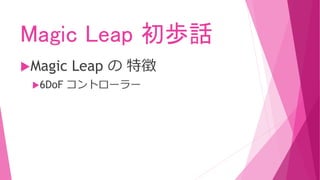

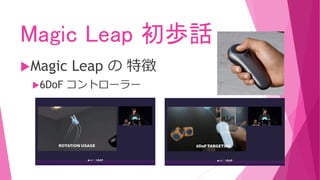

6DoF コントローラー

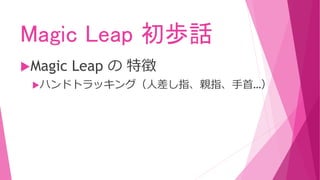

ハンドトラッキング（人差し指、親指、手首…）

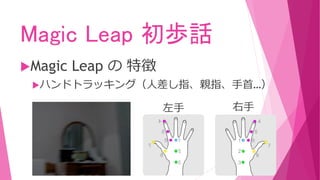

ハンドトラッキング（人差し指、親指、手首…）
左手右手

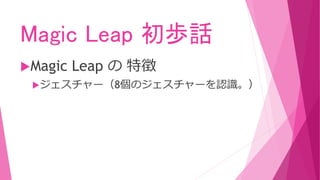

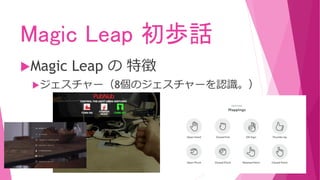

ジェスチャー（8個のジェスチャーを認識。）

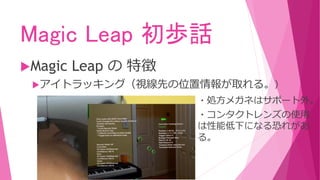

アイトラッキング（視線先の位置情報が取れる。）
・処方メガネはサポート外。
・コンタクトレンズの使用
は性能低下になる恐れがあ
る。

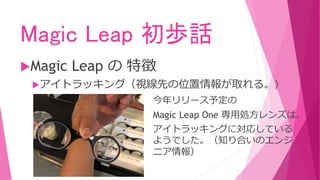

アイトラッキング（視線先の位置情報が取れる。）
今年リリース予定の
Magic Leap One 専用処方レンズは、
アイトラッキングに対応している
ようでした。（知り合いのエンジ
ニア情報）

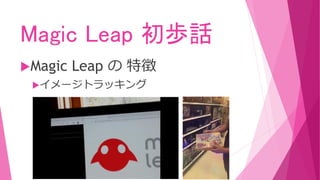

イメージトラッキング

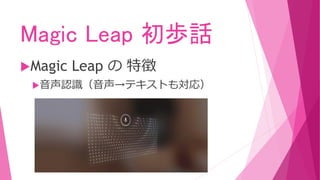

音声認識（音声→テキストも対応）

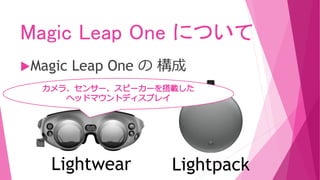

Magic Leap One について

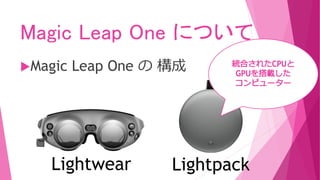

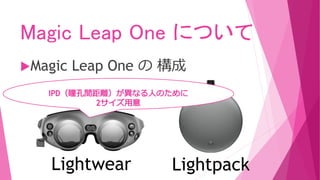

Magic Leap One の構成

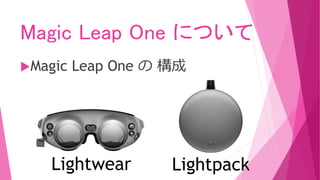

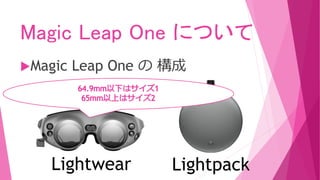

Lightwear Lightpack

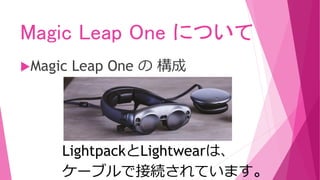

LightpackとLightwearは、
ケーブルで接続されています。

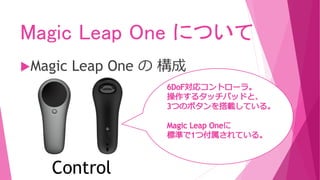

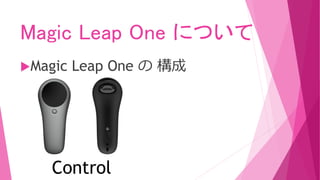

Control

Control 1. タッチパッド
2. バンパー
ボタン
3. トリガー
4. ホームボタン

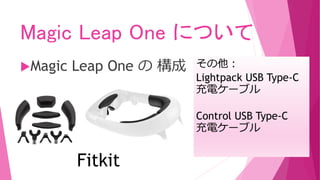

Fitkit
その他：
Lightpack USB Type-C
充電ケーブル
Control USB Type-C
充電ケーブル

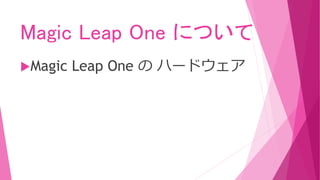

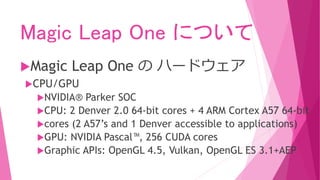

Magic Leap One のハードウェア

CPU/GPU
NVIDIA® Parker SOC
CPU: 2 Denver 2.0 64-bit cores + 4 ARM Cortex A57 64-bit
cores (2 A57’s and 1 Denver accessible to applications)
GPU: NVIDIA Pascal™, 256 CUDA cores
Graphic APIs: OpenGL 4.5, Vulkan, OpenGL ES 3.1+AEP

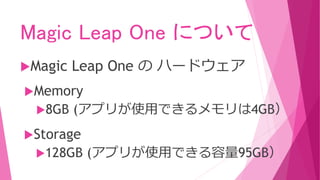

Memory
8GB (アプリが使用できるメモリは4GB）
Storage
128GB (アプリが使用できる容量95GB）

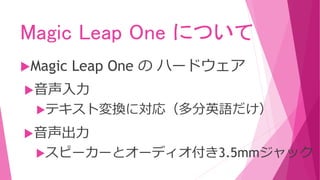

音声入力
テキスト変換に対応（多分英語だけ）
音声出力
スピーカーとオーディオ付き3.5mmジャック

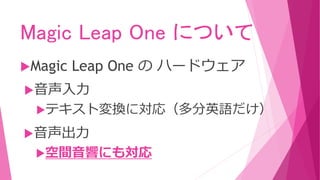

音声入力
テキスト変換に対応（多分英語だけ）
音声出力
空間音響にも対応

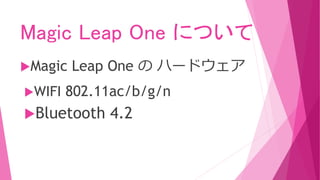

WIFI 802.11ac/b/g/n
Bluetooth 4.2

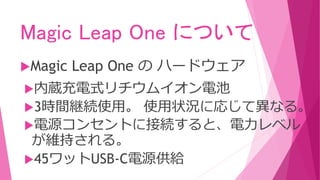

内蔵充電式リチウムイオン電池
3時間継続使用。使用状況に応じて異なる。
電源コンセントに接続すると、電力レベル
が維持される。
45ワットUSB-C電源供給

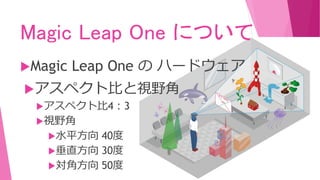

アスペクト比と視野角
アスペクト比4：3
視野角
水平方向 40度
垂直方向 30度
対角方向 50度

ニアクリッピングプレーン
37cm（現在は調節不可。）

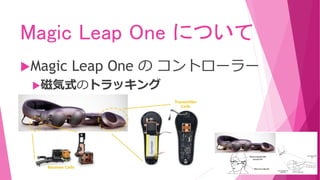

Magic Leap One のコントローラー

Magic Leap One のコントローラー
磁気式のトラッキング

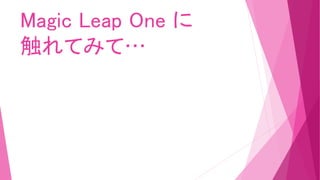

Magic Leap One に
触れてみて…

Magic Leap One に
触れてみて…
装着感

Magic Leap One に
触れてみて…
装着感

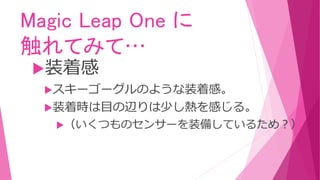

スキーゴーグルのような装着感。
装着時は目の辺りは少し熱を感じる。
（いくつものセンサーを装備しているため？）

Magic Leap One に
触れてみて…
装着感
Lightwareの後頭部は少し上げて装着。
Fitkitのノーズパッドと
フォーレッドゥ（額）の
適切なサイズを選択しないと、
少しづつ下がってくるので
Fitkit選びは重要。

Magic Leap One に
触れてみて…

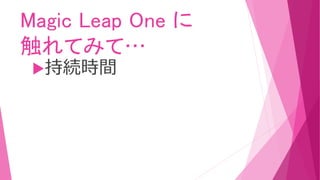

持続時間

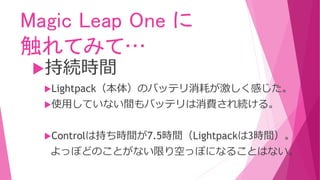

Magic Leap One に
触れてみて…
持続時間
Lightpack（本体）のバッテリ消耗が激しく感じた。
使用していない間もバッテリは消費され続ける。
Controlは持ち時間が7.5時間（Lightpackは3時間）。
よっぽどのことがない限り空っぽになることはない。

Magic Leap One に
触れてみて…
コントローラー

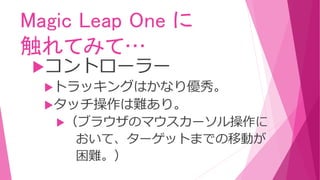

Magic Leap One に
触れてみて…
コントローラー
トラッキングはかなり優秀。
タッチ操作は難あり。
（ブラウザのマウスカーソル操作に
おいて、ターゲットまでの移動が
困難。）

Magic Leap One に
触れてみて…

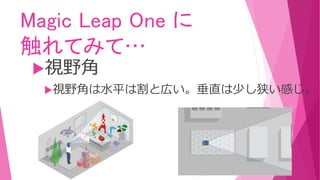

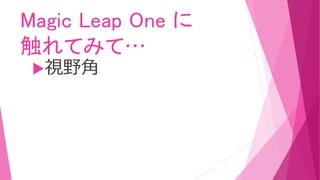

視野角

Magic Leap One に
触れてみて…
視野角
視野角は水平は割と広い。垂直は少し狭い感じ。

Magic Leap One に
触れてみて…

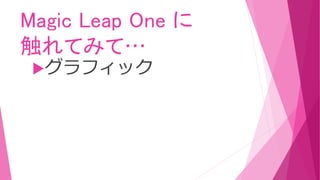

グラフィック

Magic Leap One に
触れてみて…
高性能マシンだけあって存在感あるクオリティ。

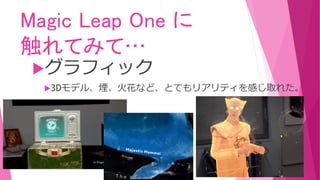

Magic Leap One に
触れてみて…
3Dモデル、煙、火花など、とてもリアリティを感じ取れた。

まとめ

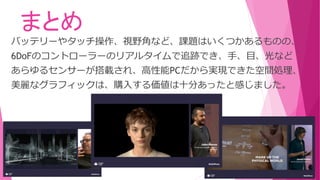

バッテリーやタッチ操作、視野角など、課題はいくつかあるものの、
6DoFのコントローラーのリアルタイムで追跡でき、手、目、光など
あらゆるセンサーが搭載され、高性能PCだから実現できた空間処理、
美麗なグラフィックは、購入する価値は十分あったと感じました。

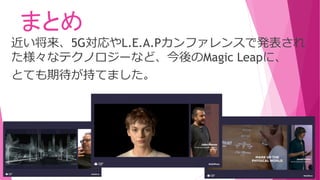

まとめ
近い将来、5G対応やL.E.A.Pカンファレンスで発表され
た様々なテクノロジーなど、今後のMagic Leapに、
とても期待が持てました。

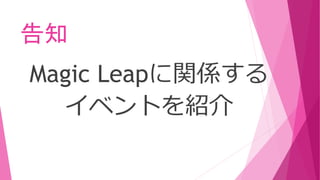

告知
Magic Leapに関係する
イベントを紹介

告知
UMEDA XR FEST
2018年11月24日（土）
大阪工業大学梅田キャンパス

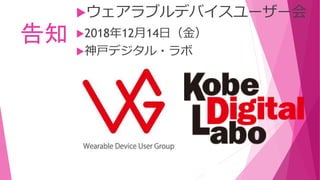

告知
ウェアラブルデバイスユーザー会
2018年12月14日（金）
神戸デジタル・ラボ

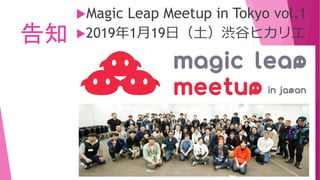

告知
Magic Leap Meetup in Tokyo vol.1
2019年1月19日（土）渋谷ヒカリエ

ご清聴ありがとうございました
