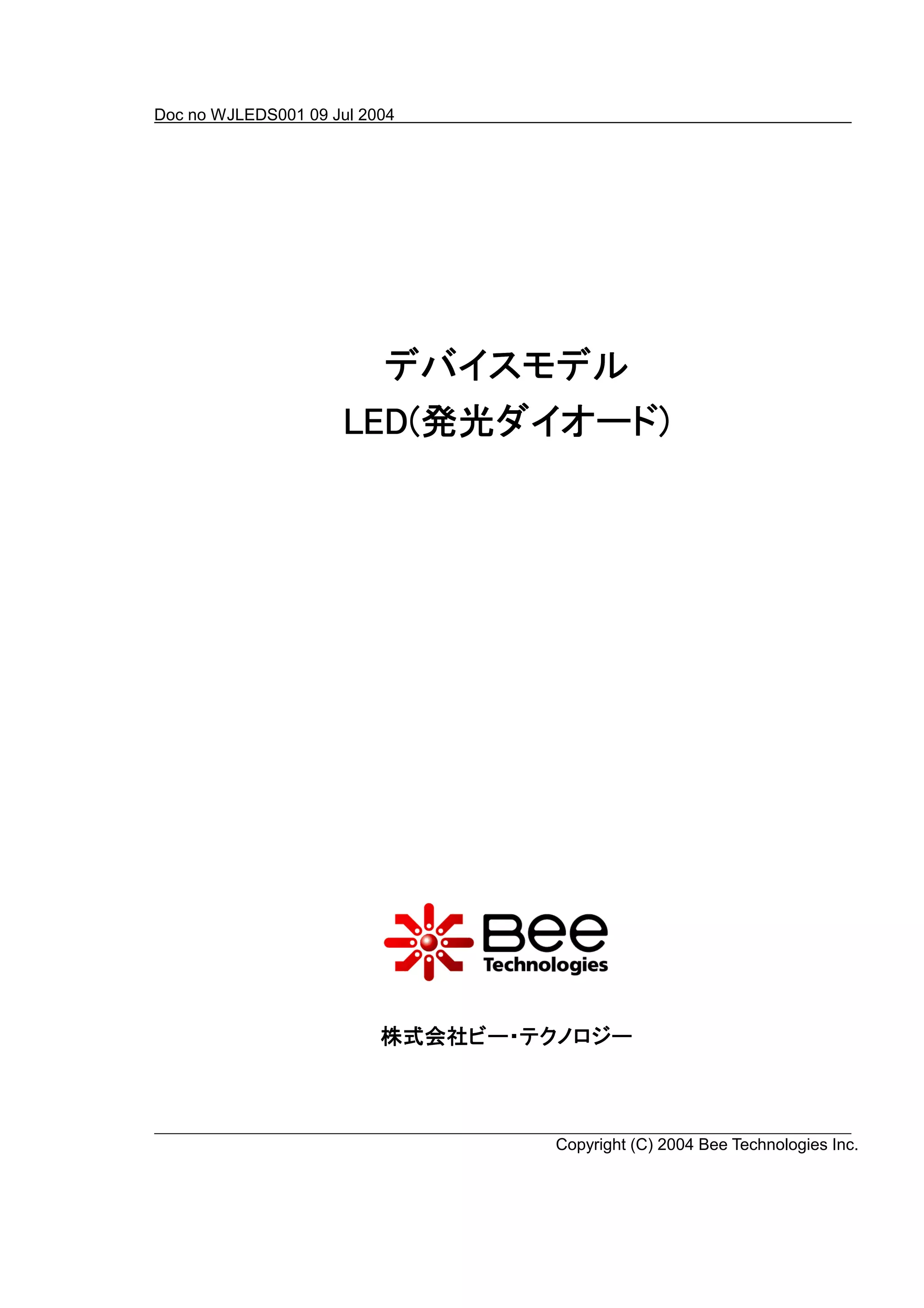

Doc no WJLEDS001 09 Jul 2004




                       デバイスモデル
                     LED(発光ダイオード
                           ダイオード)
                     LED(発光ダイオード)




                          株式会社ビー・テクノロジー



                                   Copyright (C) 2004 Bee Technologies Inc.

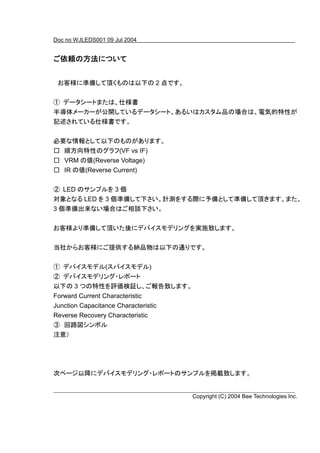

Doc no WJLEDS001 09 Jul 2004


ご依頼の方法について


 お客様に準備して頂くものは以下の 2 点です。


① データシートまたは、仕様書
半導体メーカーが公開しているデータシート、あるいはカスタム品の場合は、電気的特性が
記述されている仕様書です。


必要な情報として以下のものがあります。
□ 順方向特性のグラフ(VF vs IF)
□ VRM の値(Reverse Voltage)
□ IR の値(Reverse Current)


② LED のサンプルを 3 個
対象となる LED を 3 個準備して下さい。計測をする際に予備として準備して頂きます。また、
3 個準備出来ない場合はご相談下さい。


お客様より準備して頂いた後にデバイスモデリングを実施致します。


当社からお客様にご提供する納品物は以下の通りです。


① デバイスモデル(スパイスモデル)
② デバイスモデリング・レポート
以下の 3 つの特性を評価検証し、ご報告致します。
Forward Current Characteristic
Junction Capacitance Characteristic
Reverse Recovery Characteristic
③ 回路図シンボル
注意)




次ページ以降にデバイスモデリング・レポートのサンプルを掲載致します。


                                      Copyright (C) 2004 Bee Technologies Inc.

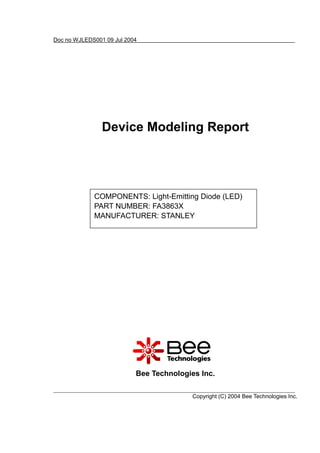

Doc no WJLEDS001 09 Jul 2004




                Device Modeling Report




             COMPONENTS: Light-Emitting Diode (LED)
             PART NUMBER: FA3863X
             MANUFACTURER: STANLEY




                           Bee Technologies Inc.

                                          Copyright (C) 2004 Bee Technologies Inc.

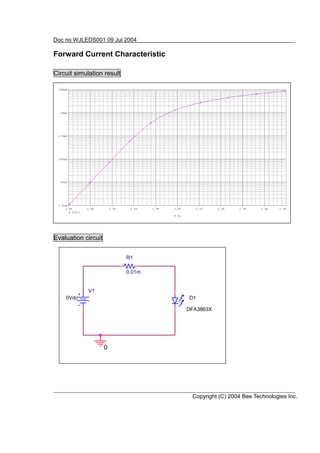

Doc no WJLEDS001 09 Jul 2004

Forward Current Characteristic

Circuit simulation result




Evaluation circuit


                            R1

                            0.01m


            V1
    0Vdc                            D1

                                    DFA3863X




                     0




                                     Copyright (C) 2004 Bee Technologies Inc.

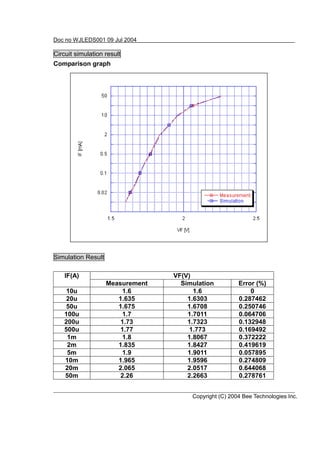

Doc no WJLEDS001 09 Jul 2004

Circuit simulation result
Comparison graph




Simulation Result

    IF(A)                         VF(V)
                    Measurement     Simulation          Error (%)
     10u                 1.6            1.6                 0
     20u               1.635          1.6303            0.287462
     50u               1.675          1.6708            0.250746
    100u                 1.7          1.7011            0.064706
    200u                1.73          1.7323            0.132948
    500u                1.77           1.773            0.169492
     1m                  1.8          1.8067            0.372222
     2m                1.835          1.8427            0.419619
     5m                  1.9          1.9011            0.057895
    10m                1.965          1.9596            0.274809
    20m                2.065          2.0517            0.644068
    50m                 2.26          2.2663            0.278761


                                       Copyright (C) 2004 Bee Technologies Inc.
Doc no WJLEDS001 09 Jul 2004

Junction Capacitance Characteristic

Circuit simulation result




Evaluation circuit


                                V1


                                     0Vdc

    V1 = 0
                     V2
    V2 = 5                                  D1
    TD = 0
    TR = 10n                          DFA3863X
    TF = 10n
    PW = 2u
    PER = 5u



                            0




                                                 Copyright (C) 2004 Bee Technologies Inc.

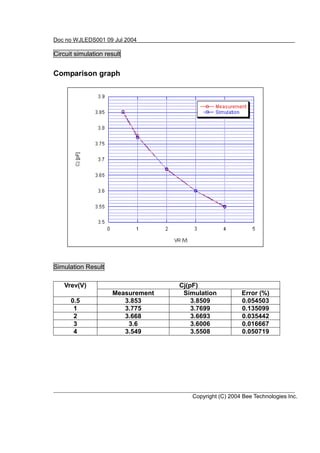

Doc no WJLEDS001 09 Jul 2004

Circuit simulation result


Comparison graph




Simulation Result

   Vrev(V)                         Cj(pF)
                     Measurement    Simulation          Error (%)
      0.5               3.853          3.8509           0.054503
       1                3.775          3.7699           0.135099
       2                3.668          3.6693           0.035442
       3                 3.6           3.6006           0.016667
       4                3.549          3.5508           0.050719




                                      Copyright (C) 2004 Bee Technologies Inc.

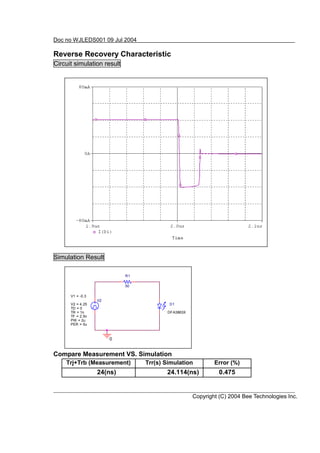

Doc no WJLEDS001 09 Jul 2004

Reverse Recovery Characteristic
Circuit simulation result




Simulation Result

                            R1

                            50

      V1 = -0.3
                  V2
      V2 = 4.25                          D1
      TD = 0
      TR = 1n                           DFA3863X
      TF = 2.5n
      PW = 2u
      PER = 5u



                       0


Compare Measurement VS. Simulation
    Trj+Trb (Measurement)        Trr(s) Simulation         Error (%)
                  24(ns)                24.114(ns)           0.475


                                                   Copyright (C) 2004 Bee Technologies Inc.
Doc no WJLEDS001 09 Jul 2004

Reverse Recovery Characteristic                                        Reference



                                                  Measurement




trj=14(ns) trb=10(ns)
Conditions:Ifwd=Irev=0.04(A),Rl=50(ohm)


               Relation between trj and trb
                                                   Example




                                              Copyright (C) 2004 Bee Technologies Inc.
