Kuhn GMD 500 multidisc mower cut

Pièces de rechange
Spare parts list
Ersatzteilliste
Catalogo Pezzi di Ricambio
Falciatrice
Scheibenmäher
Multidisc Mower
Girofaucheuse
9240040 J
9240040 J
10/2012
GMD500
R0001>950200
This catalog is limited to 15 pages only. To view it's full version for free please scroll this document a few pages down

This catalog is limited to 15 pages only. To view it's full version for free please scroll this document a few pages down

SIGNES CODIFIÉS - STANDARD SYMBOLS - SYMBOLE - SIMBOLI CODIFICATI
OPT
STD
ESP
:
>
RPL
Ø
>|<
<->
<m>
Q?
*
[n]
+[n]
Equipement optionnel
Equipement livré de série
Equipement livré suivant pays
Pour ...
De ... à ...
Remplace ...
Diamètre
Epaisseur
Longueur
Vendu au mètre
Quantité selon besoin
Voir note
Composant d'un
assemblage
Assemblage comprenant
les pièces [n]
OPT
STD
ESP
:
>
RPL
Ø
>|<
<->
<m>
Q?
*
[n]
+[n]
Optional equipment
Equipment supplied as standard
Equipment supplied for specific countries
For ...
From ... to ...
Replaces ...
Diameter
Thickness
Length
Sold by the metre
Quantity as required
See note
Items making up
assembly
Assembly made up
by items [n]
OPT
STD
ESP
:
>
RPL
Ø
>|<
<->
<m>
Q?
*
[n]
+[n]
Sonderausrüstung
Serienausrüstung
Länderabhängige Ausrüstung
Für ...
Von ... bis ...
Ersetzt ...
Durchmesser
Stärke
Länge
Meterware
Stückzahl nach Bedarf
Siehe Nota
Teil einer
Baugruppe
Baugruppe bestehend aus den
mit [n] bezeichneten Teilen
OPT
STD
ESP
:
>
RPL
Ø
>|<
<->
<m>
Q?
*
[n]
+[n]
Attrezzatura opzionale
Attrezzatura fornita di serie
Attrezzatura fornita secondo il paese
Per ...
Da ... A ...
Sostituisce ...
Diametro
Spessore
Lunghezza
venduto a metro
Quantità richiesta
Vedi nota
Componente di
un assieme
Assieme comprendente
i componenti [n]
POUR COMMANDER DES PIECES DE
RECHANGE, VEUILLEZ INDIQUER:
· Le numéro de fabrication de la machine
· Le numéro de la pièce
· La quantité désirée
WHEN ORDERING SERVICE-PARTS,
WILL YOU PLEASE MENTION:
· The machine type and serial number
· The part number
· The quantity of parts
BEI DER BESTELLUNG VON
ERSATZTEILEN IMMER ANGEBEN:
· Die Seriennummer der Maschine
· Die Nummer des Teiles
· Die gewünschte Stückzahl
NELL'ORDINARE I RICAMBI,
SI PREGA DI INDICARE:
· Il tipo ed il numero di serie della macchina
· Il codice del componente
· La quantità desiderata
Copyright 2012 KUHN S.A.
· Toutes les pièces détachées et sous-ensembles sont à commander au magasin pièces de rechange.
· Les équipements optionnels (OPT) ainsi que les notices d'instructions sont à commander auprès des services commerciaux.
· Service parts and service part assemblies are to be ordered through the spare parts department.
· Optional equipment (OPT) and assembly operator's manuals should be ordered through the wholegood sales department.
· Bestellungen für Ersatzteile und Baugruppen sind an die Ersatzteilabteilung zu richten.
· Sonderausrüstungen (OPT) sowie Montage- und Betriebsanleitungen, bestellen Sie bitte bei der Verkaufsabteilung für Maschinen.
· I ricambi e i sotto-assiemi devono essere ordinati al Magazzino Ricambi.
· Le attrezzature opzionali (OPT) ed i manuali dell'operatore devono essere ordinati al Servizio Commerciale.
This catalog is limited to 15 pages only. To view it's full version for free on PartCatalogs.net, please click here
or find the link in the description

TABLE DES MATIERES - TABLE OF CONTENTS - INHALTSVERZEICHNIS - INDICE
Catalogue P.D.R. - Spare parts list - Ersatzteilliste - Pezzi di Ricambio : 9240040 J
Grp Page Opt Groupe de pièces Parts group index Teilegruppe Gruppo di parti
010 003 Châssis Frame Rahmen
020 007 Relevage - Limiteur Lift linkage Balkenaufzug
030 009 Entraînement Belt drive Riemenantrieb
040 011 Carter de renvoi Angle gearbox Winkelgetriebe
050 013 Carter et pignons du p.disques Cutterbar gearcase and gears Schneidwerkgehäuse/Getriebe
060 015 Disques Discs Mähscheiben
070 017 Visserie Screws and nuts Schauben und Muttern
080 019 Tôle/roue à andains-Tôle int. Swath board/wheel-Inner board Schwadblech/Rad-Innenblech
090 021 Protecteur du porte-disques Cutterbar safety shield Balkenschutzvorrichtung
100 023 Transmission 1 P.T.O. shaft 1 Gelenkwelle 1
110 025 Transmission 2 P.T.O. shaft 2 Gelenkwelle 2
120 027 Accessoires Accessories Zubehör

OMD �00
ROOOI > 9J0200
15 17
K98R2744_A
--з1
2

3
Châssis Frame Rahmen
GMD500 R 0001 950200>
K98R2744 A
Rep Nr Qt Designation Description Bezeichnung Referenza Remarque - Remark - Bemerkung - Osservazioni
001 50008500 004 VIS AUTOFREINEE SCREW, SELF-LOCKING SELBSTSICHERNDE SCHRAUBE VITE AUTOBLOCCANTE 30daNm(221ft.
002 50013100 004 RONDELLE WASHER SCHEIBE RONDELLA
003 56821500 002 PATTE BRACKET BEFESTIGUNGSEISEN FAZZOLETTO
004 56820100 001 ETANCON DRAW BAR TRAGRAHMEN TELAIO
004a 56820110 001 ETANCON DRAW BAR TRAGRAHMEN SUPPORTO
005 56112900 001 AXE DE DECLENCHEMENT PIN BOLZEN PERNO
006 80450535 004 GOUPILLE ELASTIQUE FLZNNC ROLL PIN FLZNNC SPANNHUELSE FLZNNC SPINA ELASTICA FLZNNC
007 56820200 001 PALIER PIVOTANT BEARING HOUSING LAGERGEHAEUSE SUPPORTO
007a 56826500 001 PALIER BEARING, PILLOW BLOCK LAGER SUPPORTO
008 56820800 001 AXE D'ETANCON PIN BOLZEN ASSE
008a 56820810 001 AXE D'ETANCON PIN BOLZEN PERNO
011 56223600 002 BAGUE PLASTIQUE A COLLERETTE NYLON BEARING KUNSTSTOFF-GLEITLAGER ANELLO PLASTICA
012 80201647 002 ECROU HEX.AUTOFREINE FE/ZNXC3 SELF-LOCKING NUT FE/ZNXC3 SELBSTSICHERNDE MUTT.FE/ZNXC3 DADO AUTOBLOCCANTE FE/ZNXC3
013 80281639 002 RONDELLE RESSORT FLZNNC CONICAL SPRING WASHER FLZNNC SPANNSCHEIBE FLZNNC RONDELLA A MOLLA FLZNNC
014 56820300 001 AXE PIVOT PIN BOLZEN PERNO PIVOTTANTE
015 56820000 001 CADRE THREE POINTS FRAME DREIPUNKTRAHMEN TELAIO
016 52234300 001 TOURILLON TOP LINK PIN OBERLENKERBOLZEN PERNO
017 80570476 001 GOUPILLE BETA FE/ZN SPRING COTTER PIN FE/ZN FEDERSTECKER FE/ZN MOLLA FE/ZN
018 56821700 001 TOURILLON D'ATTEL.GAUCHE ZBC LOWER LINK PIN LEFT BOLZEN LINKS PERNO D'ATTACCO SX
019 80201601 002 ECROU HEXAGONAL BAS HEXAGON THIN NUT FLACHE SECHSKANTMUTTER DADO
020 80141645 002 VIS H SP HEXAGON SET SCREW WITH CONE SECHSKANTSCHRAUBE MIT SPITZE VITE
022 56113310 001 CROCHET HOOK HAKEN GANCIO Rpl 56113300
023 56826300 001 CHAINE CHAIN KETTE CATENA
024 80252848 001 RONDELLE PLATE FE/ZNXC3 PLAIN WASHER FE/ZNXC3 SCHEIBE FE/ZNXC3 RONDELLA PIATTA FE/ZNXC3
026 56821800 001 TOURILLON D'ATTEL.DROIT C1 ZBC LOWER LINK PIN RIGHT CAT 1 BOLZEN RECHTS KAT 1 PERNO D'ATTACCO DX
027 56823200 001 BUTEE STOP ANSCHLAG LIMITATORE
030 56824700 001 RESSORT SPRING FEDER MOLLA
031 56822700 001 BEQUILLE STAND STUETZE BOCCOLA
033 57727900 002 ENTRETOISE ZBC SOCKET BUECHSE BUSSOLA
034 56821300 001 TIRANT TIE ROD ZUGSTANGE TIRANTE
035 56821200 001 GAINE SHEATH, FLEXIBLE GLEITSCHIENE SUPPORTO
037 80281605 040 RONDELLE RESSORT DISC SPRING TELLERFEDER RONDELLA A MOLLA
038 56202100 001 VERROU LATCH RIEGEL LEVA
039 57741200 001 AXE DU VERIN PIN BOLZEN PERNO DEL PISTONE
040 50001700 001 VIS SPECIALE CHC SPECIAL SCREW SPEZIALSCHRAUBE VITE
041 56202200 001 GOUJON DU DECLENCHEMENT STUD GEWINDEBOLZEN TIRANTE
042 56202300 001 DOUILLE WASHER DISTANZSCHEIBE RONDELLA
043 80201640 001 ECROU HEX.BAS AUTOFR.FE/ZNXC3 SELF-LOCKING NUT FE/ZNXC3 SELBSTSICHERND.MUTTER FE/ZNXC3 DADO AUTOBLOCCANTE FE/ZNXC3
044 56822400 001 VERROU LATCH RIEGEL LEVA
045 55502100 001 RESSORT SPRING FEDER MOLLA
046 80500322 001 GOUPILLE FENDUE FE/ZNXC3 SPLIT PIN FE/ZNXC3 SPLINT FE/ZNXC3 COPPIGLIA FE/ZNXC3

OMD �00
ROOOI > 9J0200
15 17
K98R2744_A
--з1
4

5
Châssis Frame Rahmen
GMD500 R 0001 950200>
K98R2744 A
047 83240011 001 CATADIOPTRE ROUGE 60 ADHESIF REFLECTOR RED ADHESIVE RUECKSTRAHLER ROT SELBSTKL. CATADIOTRI
048 83200601 001 CORDE NYLON NYLON STRING NYLON SEIL CORDA NYLON
049 83050012 001 POIGNEE POUR CORDE HANDLE HANDGRIFF MANIGLIA

GMD �00
ROOOI > tf0200
@1----------W
�
®-
10
K98R2745_A
6

7
Relevage - Limiteur Lift linkage Balkenaufzug
GMD500 R 0001 950200>
K98R2745 A
001 56281610 001 COLL.JOINTS-VERIN 56201410/20/ SET OF OIL SEALS SATZ DICHTUNGEN SERIE GUARNIZIONI : 56824500 & 56230110
002 56823600 001 BIELLE LINK, CONNECTING LENKER BIELLA
003 56823300 001 TIGE D'ACCROCHAGE DU VERIN LIFT-ROD VERBINDUNGSSTANGE TIGE
003a 56819900 001 TIGE D'ACCROCHAGE COURT LIFT-ROD SHORT VERBINDUNGSSTANGE KURZ : 1026050 OPT
004 56824500 001 VERIN HYDRAULIC CYLINDER HUBZYLINDER PISTONE
004a 56230110 001 VERIN LONG. CYLINDER LONG HUBZYLINDER LANG CILINDRO IDRAULICO : 1026050 OPT
005 56112100 002 AXE PIN ACHSE ASSE
007 56821900 002 ATTELLE HAMES VERBINDUNGSPLATTE COPPIA PIASTRE ATTACCO
008 80201030 004 ECROU HEX.AUTOFREINE FE/ZNXC3 SELF-LOCKING NUT FE/ZNXC3 SELBSTSICH.MUTTER FE/ZNXC3 DADO AUTOBLOCCANTE FE/ZNXC3
009 80061049 004 VIS TETE HEXAGONALE FE/ZNXC3 HEXAGON HEAD SCREW FE/ZNXC3 SECHSKANTSCHRAUBE FE/ZNXC3 VITE TESTA ESAGONALE FE/ZNXC3
010 82101422 002 JOINT CUIVRE SEALING RING DICHTRING RONDELLA RAME
011 59423200 001 RACCORD BANJO BANJO ANSCHLUSSSTUECK RACCORDO
012 56116800 001 VIS SCREW SCHRAUBE VITE
013 56116700 001 FLEXIBLE HYDRAULIC HOSE HYDRAULIKSCHLAUCH TUBO IN GOMMA
014 82301204 001 ADAPTATEUR ADAPTOR GEWINDESTUTZEN RACCORDO
014 82301205 001 ADAPTATEUR FE/ZNXC3 ADAPTOR FE/ZNXC3 GEWINDESTUTZEN FE/ZNXC3 RACCORDO FE/ZNXC3
014 82301206 001 ADAPTATEUR FE/ZNXC3 ADAPTOR FE/ZNXC3 GEWINDESTUTZEN FE/ZNXC3 RACCORDO FE/ZNXC3
014 82301902 001 ADAPTATEUR ADAPTOR GEWINDESTUTZEN RACCORDO
015 56113000 001 AXE DE LA TRINGLE PIN BOLZEN PERNO
017 56820600 001 TIRANT TIE ROD ZUGSTANGE TIRANTE
018 56822600 001 TRINGLE LINK STREBE TRIANGOLO
020 56822200 001 AXE DE TIGE DE RESSORT ZBC PIN BOLZEN PERNO
021 56303500 001 RESSORT DE TRACTION SPRING ZUGFEDER MOLLA DI TRAZIONE
022 56820900 001 AXE DE CHAPE YOKE AXLE ACHSE PERNO
024 56821000 001 CHAPE D'ACCROCHAGE UPPER FRAME CASTING GELENKKOPF SUPPORTO
025 56820400 001 ATTACHE ATTACHMENT HALTERUNG ATTACCO
026 A4074001 001 COUPLEUR COUPLER KUPPLER GIUNTO
027 1026050 001 COLL.INCLIN.-40° GMD400/500 HYD CYL.F.-40° TILT GMD400/500 HUBZYL.F.NEIG.-40° GMD400/500 KIT FALC.INCL.-40° GMD 400/500 OPT 3

K98R2746_A
GMD fOO
ROOOI > 9f0200
8

9

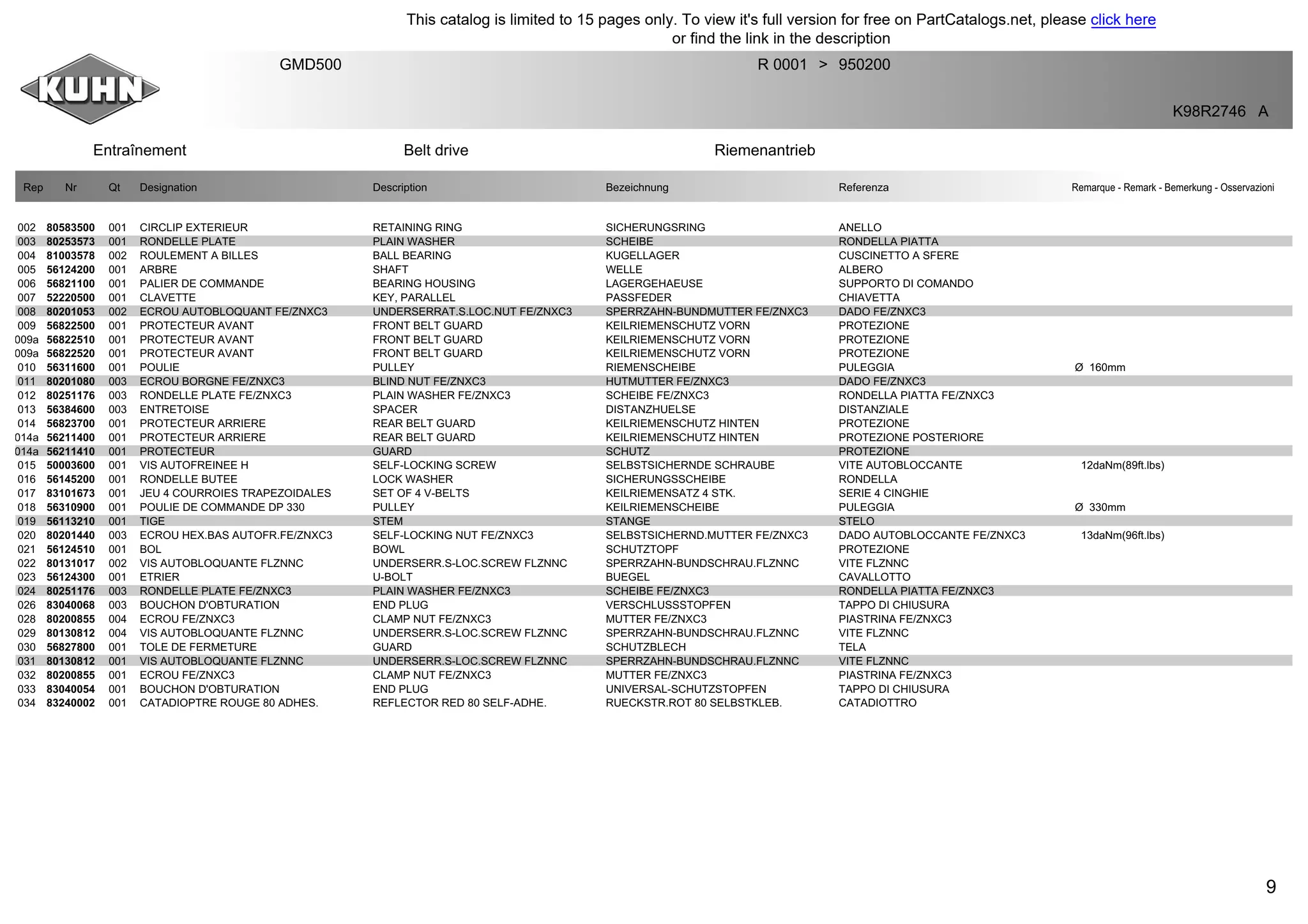

Entraînement Belt drive Riemenantrieb
GMD500 R 0001 950200>
K98R2746 A
002 80583500 001 CIRCLIP EXTERIEUR RETAINING RING SICHERUNGSRING ANELLO
003 80253573 001 RONDELLE PLATE PLAIN WASHER SCHEIBE RONDELLA PIATTA
004 81003578 002 ROULEMENT A BILLES BALL BEARING KUGELLAGER CUSCINETTO A SFERE
005 56124200 001 ARBRE SHAFT WELLE ALBERO
006 56821100 001 PALIER DE COMMANDE BEARING HOUSING LAGERGEHAEUSE SUPPORTO DI COMANDO
007 52220500 001 CLAVETTE KEY, PARALLEL PASSFEDER CHIAVETTA
008 80201053 002 ECROU AUTOBLOQUANT FE/ZNXC3 UNDERSERRAT.S.LOC.NUT FE/ZNXC3 SPERRZAHN-BUNDMUTTER FE/ZNXC3 DADO FE/ZNXC3
009 56822500 001 PROTECTEUR AVANT FRONT BELT GUARD KEILRIEMENSCHUTZ VORN PROTEZIONE
009a 56822510 001 PROTECTEUR AVANT FRONT BELT GUARD KEILRIEMENSCHUTZ VORN PROTEZIONE
009a 56822520 001 PROTECTEUR AVANT FRONT BELT GUARD KEILRIEMENSCHUTZ VORN PROTEZIONE
010 56311600 001 POULIE PULLEY RIEMENSCHEIBE PULEGGIA Ø 160mm
011 80201080 003 ECROU BORGNE FE/ZNXC3 BLIND NUT FE/ZNXC3 HUTMUTTER FE/ZNXC3 DADO FE/ZNXC3
013 56384600 003 ENTRETOISE SPACER DISTANZHUELSE DISTANZIALE
014 56823700 001 PROTECTEUR ARRIERE REAR BELT GUARD KEILRIEMENSCHUTZ HINTEN PROTEZIONE
014a 56211400 001 PROTECTEUR ARRIERE REAR BELT GUARD KEILRIEMENSCHUTZ HINTEN PROTEZIONE POSTERIORE
014a 56211410 001 PROTECTEUR GUARD SCHUTZ PROTEZIONE
015 50003600 001 VIS AUTOFREINEE H SELF-LOCKING SCREW SELBSTSICHERNDE SCHRAUBE VITE AUTOBLOCCANTE 12daNm(89ft.lbs)
016 56145200 001 RONDELLE BUTEE LOCK WASHER SICHERUNGSSCHEIBE RONDELLA
017 83101673 001 JEU 4 COURROIES TRAPEZOIDALES SET OF 4 V-BELTS KEILRIEMENSATZ 4 STK. SERIE 4 CINGHIE
018 56310900 001 POULIE DE COMMANDE DP 330 PULLEY KEILRIEMENSCHEIBE PULEGGIA Ø 330mm
019 56113210 001 TIGE STEM STANGE STELO
020 80201440 003 ECROU HEX.BAS AUTOFR.FE/ZNXC3 SELF-LOCKING NUT FE/ZNXC3 SELBSTSICHERND.MUTTER FE/ZNXC3 DADO AUTOBLOCCANTE FE/ZNXC3 13daNm(96ft.lbs)
021 56124510 001 BOL BOWL SCHUTZTOPF PROTEZIONE
022 80131017 002 VIS AUTOBLOQUANTE FLZNNC UNDERSERR.S-LOC.SCREW FLZNNC SPERRZAHN-BUNDSCHRAU.FLZNNC VITE FLZNNC
023 56124300 001 ETRIER U-BOLT BUEGEL CAVALLOTTO
026 83040068 003 BOUCHON D'OBTURATION END PLUG VERSCHLUSSSTOPFEN TAPPO DI CHIUSURA
028 80200855 004 ECROU FE/ZNXC3 CLAMP NUT FE/ZNXC3 MUTTER FE/ZNXC3 PIASTRINA FE/ZNXC3
030 56827800 001 TOLE DE FERMETURE GUARD SCHUTZBLECH TELA
032 80200855 001 ECROU FE/ZNXC3 CLAMP NUT FE/ZNXC3 MUTTER FE/ZNXC3 PIASTRINA FE/ZNXC3
033 83040054 001 BOUCHON D'OBTURATION END PLUG UNIVERSAL-SCHUTZSTOPFEN TAPPO DI CHIUSURA
034 83240002 001 CATADIOPTRE ROUGE 80 ADHES. REFLECTOR RED 80 SELF-ADHE. RUECKSTR.ROT 80 SELBSTKLEB. CATADIOTTRO

18
GMD fOO
R0001 > 950200
K98R2747_А
10

11

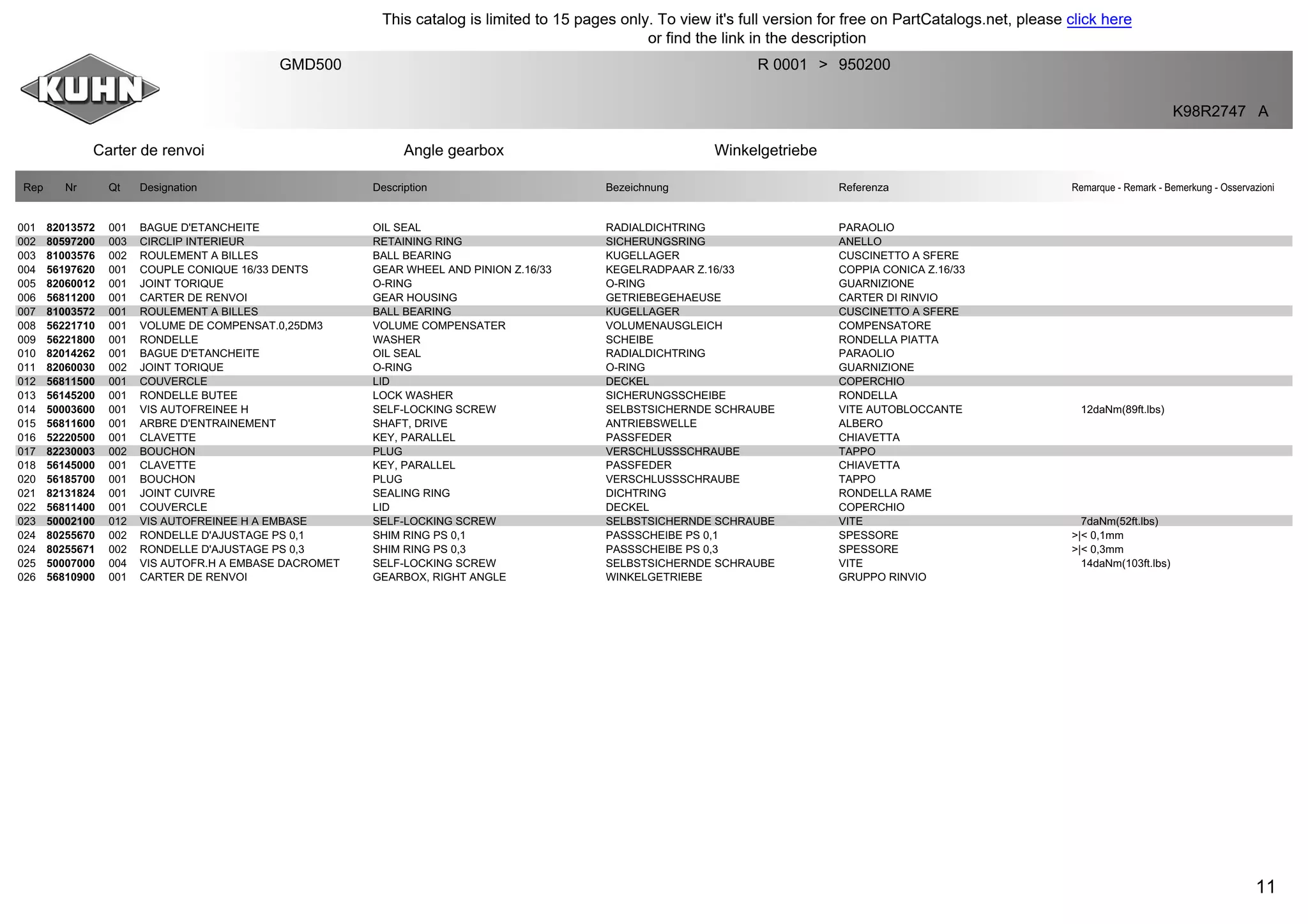

Carter de renvoi Angle gearbox Winkelgetriebe
GMD500 R 0001 950200>
K98R2747 A
001 82013572 001 BAGUE D'ETANCHEITE OIL SEAL RADIALDICHTRING PARAOLIO
002 80597200 003 CIRCLIP INTERIEUR RETAINING RING SICHERUNGSRING ANELLO
004 56197620 001 COUPLE CONIQUE 16/33 DENTS GEAR WHEEL AND PINION Z.16/33 KEGELRADPAAR Z.16/33 COPPIA CONICA Z.16/33
005 82060012 001 JOINT TORIQUE O-RING O-RING GUARNIZIONE
006 56811200 001 CARTER DE RENVOI GEAR HOUSING GETRIEBEGEHAEUSE CARTER DI RINVIO
008 56221710 001 VOLUME DE COMPENSAT.0,25DM3 VOLUME COMPENSATER VOLUMENAUSGLEICH COMPENSATORE
009 56221800 001 RONDELLE WASHER SCHEIBE RONDELLA PIATTA
010 82014262 001 BAGUE D'ETANCHEITE OIL SEAL RADIALDICHTRING PARAOLIO
011 82060030 002 JOINT TORIQUE O-RING O-RING GUARNIZIONE
012 56811500 001 COUVERCLE LID DECKEL COPERCHIO
013 56145200 001 RONDELLE BUTEE LOCK WASHER SICHERUNGSSCHEIBE RONDELLA
014 50003600 001 VIS AUTOFREINEE H SELF-LOCKING SCREW SELBSTSICHERNDE SCHRAUBE VITE AUTOBLOCCANTE 12daNm(89ft.lbs)
015 56811600 001 ARBRE D'ENTRAINEMENT SHAFT, DRIVE ANTRIEBSWELLE ALBERO
017 82230003 002 BOUCHON PLUG VERSCHLUSSSCHRAUBE TAPPO
020 56185700 001 BOUCHON PLUG VERSCHLUSSSCHRAUBE TAPPO
021 82131824 001 JOINT CUIVRE SEALING RING DICHTRING RONDELLA RAME
022 56811400 001 COUVERCLE LID DECKEL COPERCHIO
023 50002100 012 VIS AUTOFREINEE H A EMBASE SELF-LOCKING SCREW SELBSTSICHERNDE SCHRAUBE VITE 7daNm(52ft.lbs)
024 80255670 002 RONDELLE D'AJUSTAGE PS 0,1 SHIM RING PS 0,1 PASSSCHEIBE PS 0,1 SPESSORE >|< 0,1mm
024 80255671 002 RONDELLE D'AJUSTAGE PS 0,3 SHIM RING PS 0,3 PASSSCHEIBE PS 0,3 SPESSORE >|< 0,3mm
025 50007000 004 VIS AUTOFR.H A EMBASE DACROMET SELF-LOCKING SCREW SELBSTSICHERNDE SCHRAUBE VITE 14daNm(103ft.lbs)
026 56810900 001 CARTER DE RENVOI GEARBOX, RIGHT ANGLE WINKELGETRIEBE GRUPPO RINVIO

GMD �00
ROOOI > 9Ю200
® о
G)
@----
K98R2748_A
@
,.@
12

PARTCATALOGS.NET End of 15-page catalog excerpt
Thanks for viewing this catalogs’
ﬁrst 15 pages on Slideshare!
To view the full version of this catalog
for free on PartCatalogs.net,
please visit this link

Kuhn GMD 500 multidisc mower cut

More Related Content

What's hot

Similar to Kuhn GMD 500 multidisc mower cut

More from PartCatalogs Net

Recently uploaded

Kuhn GMD 500 multidisc mower cut
