![Task CRD
• 実行するタスクを定義
• spec.inputs / spec.outputs でタスクの入
力/出力となるリソースの型を指定
• 実際にどのPipelineResourceを使うか
はPipelineRun/TaskRunで実行時に指定
する
• spec.stepsはコンテナのspec
• stepは複数指定可能。順番に実行される
24
apiVersion: tekton.dev/v1alpha1
kind: Task
metadata:
name: deploy-using-kubectl
spec:
inputs:
resources:
- name: source
type: git
- name: image
type: image
params:
- name: path
description: Path to the manifest to apply
- name: yqArg
description: Arg passed to yq
- name: yamlPathToImage
description:
The path to the image to replace in the yaml manifest (arg
to yq)
steps:
- name: replace-image
image: mikefarah/yq
command: ["yq"]
args:
- "w"
- "-i"
- "${inputs.params.yqArg}"
- "${inputs.params.path}"
- "${inputs.params.yamlPathToImage}"
- "${inputs.resources.image.url}"
- name: run-kubectl
image: lachlanevenson/k8s-kubectl
command: ["kubectl"]
args:
- "apply"
- "-f"
- "${inputs.params.path}"](https://image.slidesharecdn.com/kccnceu19tektonjyoshise-190618101017/85/Recap-Modern-CI-CD-with-Tekton-and-Prow-Automated-via-Jenkins-X-Kubernetes-Meetup-Tokyo-20-24-320.jpg)
![Pipeline CRD
• パイプラインを定義
• 複数のTaskを並べ、Taskごとにパラメー
ターとinputs/outputsを宣言する
• inputとして前のTaskのoutputを指定する
ことで依存関係が指定できる
27
apiVersion: tekton.dev/v1alpha1
kind: Pipeline
metadata:
name: demo-pipeline
spec:
resources:
- name: source-repo
type: git
- name: web-image
type: image
tasks:
- name: build-web
taskRef:
name: build-docker-image-from-git-source
params:
...
- name: deploy-web
taskRef:
name: deploy-using-kubectl
resources:
inputs:
- name: source
resource: source-repo
- name: image
resource: web-image
from:
- build-web
params:
- name: path
value: /workspace/source/manifests/deployment.yaml
- name: yqArg
value: "-d1"
- name: yamlPathToImage
value: "spec.template.spec.containers[0].image"](https://image.slidesharecdn.com/kccnceu19tektonjyoshise-190618101017/85/Recap-Modern-CI-CD-with-Tekton-and-Prow-Automated-via-Jenkins-X-Kubernetes-Meetup-Tokyo-20-27-320.jpg)
Uploaded byJUNICHI YOSHISE
Recap: Modern CI/CD with Tekton and Prow Automated via Jenkins X - Kubernetes Meetup Tokyo #20
Presentation slide for Kubernetes Meetup Tokyo #20 - KubeCon Recap.
More Related Content
Similar to Recap: Modern CI/CD with Tekton and Prow Automated via Jenkins X - Kubernetes Meetup Tokyo #20
![Kubernetes on Mesos Deep Dive [Japanese]](https://cdn.slidesharecdn.com/ss_thumbnails/k8sonmesos-180626063613-thumbnail.jpg?width=640&height=640&fit=bounds)
Recap: Modern CI/CD with Tekton and Prow Automated via Jenkins X - Kubernetes Meetup Tokyo #20
- 1. Modern CI/CD with Tektonand Prow Automated via Jenkins X Kubernetes Meetup #20 @jyoshise
- 2.
- 3. whoami 3 • Junichi Yoshise/ 吉瀬 淳一 • @jyoshise • Chief Architect, Cloud Native Computing • Hewlett Packard Enterprise
- 4.

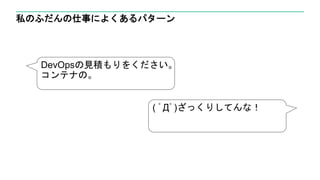

- 5.

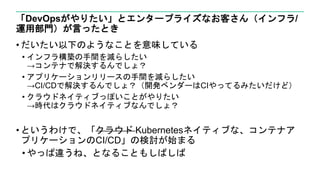

- 6. 「DevOpsがやりたい」とエンタープライズなお客さん（インフラ/ 運用部門）が言ったとき • だいたい以下のようなことを意味している • インフラ構築の手間を減らしたい →コンテナで解決するんでしょ？ •アプリケーションリリースの手間を減らしたい →CI/CDで解決するんでしょ？（開発ベンダーはCIやってるみたいだけど） • クラウドネイティブっぽいことがやりたい →時代はクラウドネイティブなんでしょ？ • というわけで、「クラウド Kubernetesネイティブな、コンテナア プリケーションのCI/CD」の検討が始まる • やっぱ違うね、となることもしばしば
- 7. CI/CDのざっくりイメージ Code Build/UT ITDeploy Continuous Stage
- 8. レガシーなCI/CD さすがにGit （SVNとかまだ 見るけど） ビルドサーバー でMavenとか ステージング環 境でテスト実行 本番環境のアプ リケーション サーバーにデプ ロイ Code Build/UT ITDeploy Continuous Stage ステージング環 境のアプリケー ションサーバー にデプロイ • Artifact • Trigger

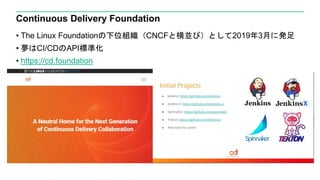

- 9. Continuous Delivery Foundation •The Linux Foundationの下位組織（CNCFと横並び）として2019年3月に発足 • 夢はCI/CDのAPI標準化 • https://cd.foundation
- 10.

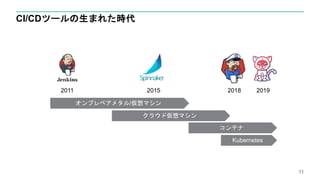

- 11. CI/CDツールの生まれた時代 11 2011 2015 20182019 オンプレベアメタル/仮想マシン クラウド仮想マシン コンテナ Kubernetes

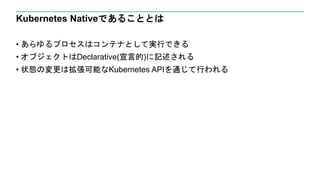

- 12. Kubernetes Nativeであることとは • あらゆるプロセスはコンテナとして実行できる •オブジェクトはDeclarative(宣言的)に記述される • 状態の変更は拡張可能なKubernetes APIを通じて行われる

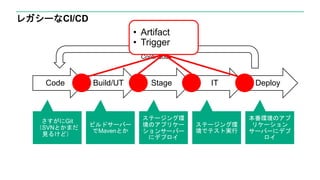

- 13. レガシーなCI/CD さすがにGit （SVNとかまだ 見るけど） ビルドサーバー でMavenとか ステージング環 境でテスト実行 本番環境のアプ リケーション サーバーにデプ ロイ Code Build/UT ITDeploy Continuous Stage ステージング環 境のアプリケー ションサーバー にデプロイ • Artifact • Trigger

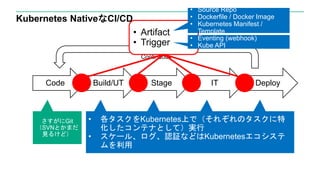

- 14. Kubernetes NativeなCI/CD さすがにGit （SVNとかまだ 見るけど） ビルドサーバー でMavenとか ステージング環 境でテスト実行 本番環境のアプ リケーション サーバーにデプ ロイ Code Build/UTIT Deploy Continuous Stage ステージング環 境のアプリケー ションサーバー にデプロイ • Artifact • Trigger • Source Repo • Dockerfile / Docker Image • Kubernetes Manifest / Template • 各タスクをKubernetes上で（それぞれのタスクに特 化したコンテナとして）実行 • スケール、ログ、認証などはKubernetesエコシステ ムを利用 • Eventing (webhook) • Kube API

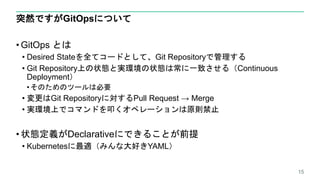

- 15. 突然ですがGitOpsについて • GitOps とは •Desired Stateを全てコードとして、Git Repositoryで管理する • Git Repository上の状態と実環境の状態は常に一致させる（Continuous Deployment） •そのためのツールは必要 • 変更はGit Repositoryに対するPull Request → Merge • 実環境上でコマンドを叩くオペレーションは原則禁止 • 状態定義がDeclarativeにできることが前提 • Kubernetesに最適（みんな大好きYAML） 15
- 16. 各レイヤーでのGitOpsが考えられる • アプリのGitOps • Pod,Service • いわゆるCI/CD • インフラのGitOps • Ingress Controller, 共通の Operator/CRD(Rook, Prometheus)など • secretは除く • そもそもKubernetes自体 • CI/CDパイプラインのGitOps • Pipeline as Code 16

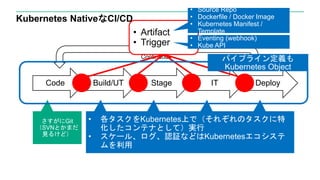

- 17. Kubernetes NativeなCI/CD さすがにGit （SVNとかまだ 見るけど） ビルドサーバー でMavenとか ステージング環 境でテスト実行 本番環境のアプ リケーション サーバーにデプ ロイ Code Build/UTIT Deploy Continuous Stage ステージング環 境のアプリケー ションサーバー にデプロイ • Artifact • Trigger • 各タスクをKubernetes上で（それぞれのタスクに特 化したコンテナとして）実行 • スケール、ログ、認証などはKubernetesエコシステ ムを利用 パイプライン定義も Kubernetes Object • Source Repo • Dockerfile / Docker Image • Kubernetes Manifest / Template • Eventing (webhook) • Kube API
- 18.

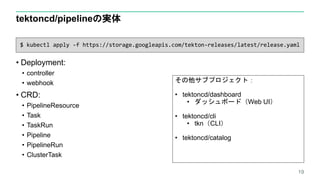

- 19. tektoncd/pipelineの実体 • Deployment: • controller •webhook • CRD: • PipelineResource • Task • TaskRun • Pipeline • PipelineRun • ClusterTask 19 $ kubectl apply -f https://storage.googleapis.com/tekton-releases/latest/release.yaml その他サブプロジェクト： • tektoncd/dashboard • ダッシュボード（Web UI） • tektoncd/cli • tkn（CLI） • tektoncd/catalog

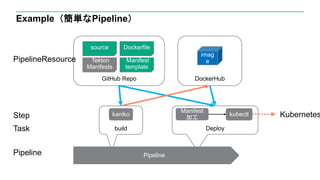

- 20. Example（簡単なPipeline） imag e build source Dockerfile Manifest template Deploy Tekton Manifests GitHub Repo Pipeline DockerHub kaniko Manifest 加工 kubectlKubernetes Pipeline Task PipelineResource Step

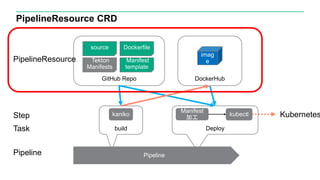

- 21. PipelineResource CRD imag e build source Dockerfile Manifest template Deploy Tekton Manifests GitHubRepo Pipeline DockerHub kaniko Manifest 加工 kubectl Kubernetes Pipeline Task PipelineResource Step

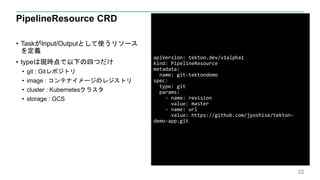

- 22. PipelineResource CRD • TaskがInput/Outputとして使うリソース を定義 •typeは現時点で以下の四つだけ • git : Gitレポジトリ • image : コンテナイメージのレジストリ • cluster : Kubernetesクラスタ • storage : GCS 22 apiVersion: tekton.dev/v1alpha1 kind: PipelineResource metadata: name: git-tektondemo spec: type: git params: - name: revision value: master - name: url value: https://github.com/jyoshise/tekton- demo-app.git

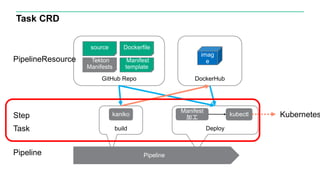

- 23. Task CRD imag e build source Dockerfile Manifest template Deploy Tekton Manifests GitHubRepo Pipeline DockerHub kaniko Manifest 加工 kubectl Kubernetes Pipeline Task PipelineResource Step

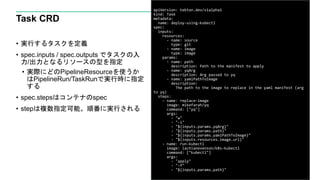

- 24. Task CRD • 実行するタスクを定義 •spec.inputs / spec.outputs でタスクの入 力/出力となるリソースの型を指定 • 実際にどのPipelineResourceを使うか はPipelineRun/TaskRunで実行時に指定 する • spec.stepsはコンテナのspec • stepは複数指定可能。順番に実行される 24 apiVersion: tekton.dev/v1alpha1 kind: Task metadata: name: deploy-using-kubectl spec: inputs: resources: - name: source type: git - name: image type: image params: - name: path description: Path to the manifest to apply - name: yqArg description: Arg passed to yq - name: yamlPathToImage description: The path to the image to replace in the yaml manifest (arg to yq) steps: - name: replace-image image: mikefarah/yq command: ["yq"] args: - "w" - "-i" - "${inputs.params.yqArg}" - "${inputs.params.path}" - "${inputs.params.yamlPathToImage}" - "${inputs.resources.image.url}" - name: run-kubectl image: lachlanevenson/k8s-kubectl command: ["kubectl"] args: - "apply" - "-f" - "${inputs.params.path}"
- 25.

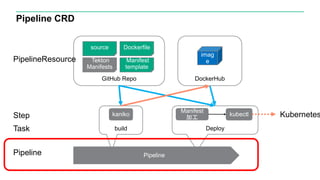

- 26. Pipeline CRD imag e build source Dockerfile Manifest template Deploy Tekton Manifests GitHubRepo Pipeline DockerHub kaniko Manifest 加工 kubectl Kubernetes Pipeline Task PipelineResource Step

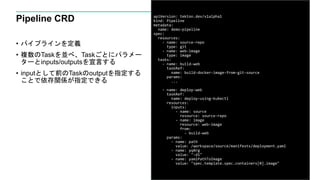

- 27. Pipeline CRD • パイプラインを定義 •複数のTaskを並べ、Taskごとにパラメー ターとinputs/outputsを宣言する • inputとして前のTaskのoutputを指定する ことで依存関係が指定できる 27 apiVersion: tekton.dev/v1alpha1 kind: Pipeline metadata: name: demo-pipeline spec: resources: - name: source-repo type: git - name: web-image type: image tasks: - name: build-web taskRef: name: build-docker-image-from-git-source params: ... - name: deploy-web taskRef: name: deploy-using-kubectl resources: inputs: - name: source resource: source-repo - name: image resource: web-image from: - build-web params: - name: path value: /workspace/source/manifests/deployment.yaml - name: yqArg value: "-d1" - name: yamlPathToImage value: "spec.template.spec.containers[0].image"

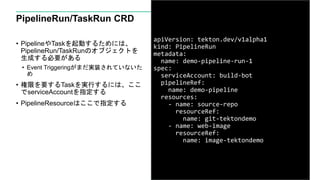

- 28. PipelineRun/TaskRun CRD • PipelineやTaskを起動するためには、 PipelineRun/TaskRunのオブジェクトを 生成する必要がある •Event Triggeringがまだ実装されていないた め • 権限を要するTaskを実行するには、ここ でserviceAccountを指定する • PipelineResourceはここで指定する 28 apiVersion: tekton.dev/v1alpha1 kind: PipelineRun metadata: name: demo-pipeline-run-1 spec: serviceAccount: build-bot pipelineRef: name: demo-pipeline resources: - name: source-repo resourceRef: name: git-tektondemo - name: web-image resourceRef: name: image-tektondemo
- 29.

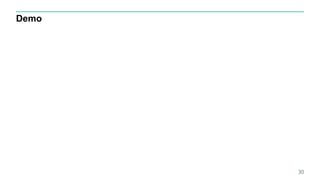

- 30.

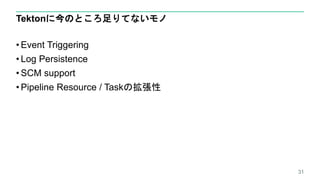

- 31. Tektonに今のところ足りてないモノ • Event Triggering •Log Persistence • SCM support • Pipeline Resource / Taskの拡張性 31
- 32.

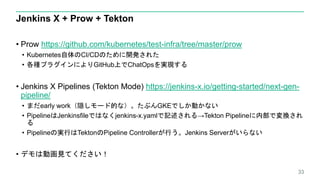

- 33. Jenkins X +Prow + Tekton • Prow https://github.com/kubernetes/test-infra/tree/master/prow • Kubernetes自体のCI/CDのために開発された • 各種プラグインによりGitHub上でChatOpsを実現する • Jenkins X Pipelines (Tekton Mode) https://jenkins-x.io/getting-started/next-gen- pipeline/ • まだearly work（隠しモード的な）。たぶんGKEでしか動かない • PipelineはJenkinsfileではなくjenkins-x.yamlで記述される→Tekton Pipelineに内部で変換され る • Pipelineの実行はTektonのPipeline Controllerが行う。Jenkins Serverがいらない • デモは動画見てください！ 33
- 34.
- 35. まとめ • Kubernetesを拡張してなんでも載せていく方向性としては、Tektonは筋 がいい、なぜなら • Kubernetesの上で実行するCI/CDパイプラインをKubernetesNativeに記述できる • それによってCI/CDパイプラインも宣言的に管理できる • とはいえ現時点では単体でCI/CDツールとして完結するものではない • Jenkins Xのように、他ツールがTektonを利用する動きはこれから出てく るのでは • なのでTekton流のPipeline as Codeに親しんでおいて損はない 35
