1. Прва нишка гимназија “Стеван Сремац”
Рачунарске мреже
Николић Катарина I5
Free Powerpoint Templates
Page 1

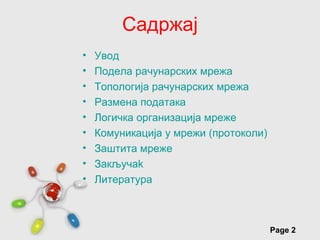

2. Садржај
• Увод
• Подела рачунарских мрежа
• Топологија рачунарских мрежа
• Размена података
• Логичка организација мреже
• Комуникација у мрежи (протоколи)
• Заштита мреже
• Закључak
• Литературa
Free Powerpoint Templates
Page 2

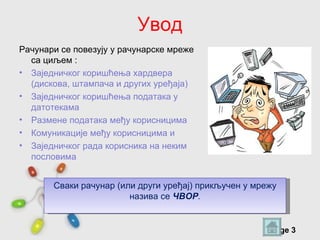

3. Увод
Рачунари се повезују у рачунарске мреже
са циљем :
• Заједничког коришћења хардвера
(дискова, штампача и других уређаја)
• Заједничког коришћења података у
датотекама
• Размене података међу корисницима
• Комуникације међу корисницима и
• Заједничког рада корисника на неким
пословима
Сваки рачунар (или други уређај) прикључен у мрежу
назива се ЧВОР.
Free Powerpoint Templates
Page 3

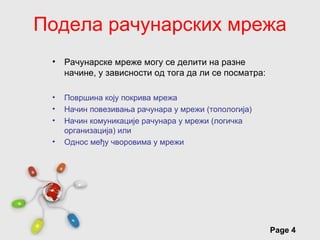

4. Подела рачунарских мрежа
• Рачунарске мреже могу се делити на разне
начине, у зависности од тога да ли се посматра:
• Површина коју покрива мрежа
• Начин повезивања рачунара у мрежи (топологија)
• Начин комуникације рачунара у мрежи (логичка
организација) или
• Однос међу чворовима у мрежи
Free Powerpoint Templates
Page 4

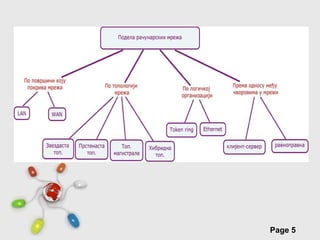

5. Free Powerpoint Templates
Page 5

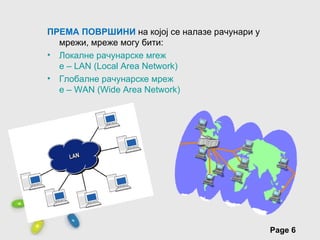

6. ПРЕМА ПОВРШИНИ на којoј се налазe рачунари у
мрежи, мрежe могу бити:
• Локалне рачунaрске мreж
e – LAN (Local Area Network)
• Глобалне рaчунарскe мреж
e – WAN (Wide Area Network)
Free Powerpoint Templates
Page 6

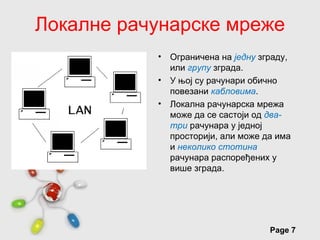

7. Локалне рачунарске мреже
• Oграничена на једну зграду,
или групу зграда.
• У њој су рачунари обично
повезани кабловима.
• Локална рачунарска мрежа
може да се састоји од два-
три рачунара у једној
просторији, али може да има
и неколико стотина
рачунара распоређених у
више зграда.
Free Powerpoint Templates
Page 7

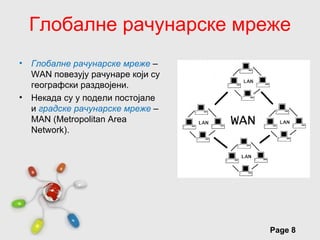

8. Глобалне рачунарске мреже
• Глобалне рачунарске мреже –
WАN повезују рачунаре који су
географски раздвојени.
• Некада су у подели постојале
и градске рачунарске мреже –
MAN (Metropolitan Area
Network).
Free Powerpoint Templates
Page 8

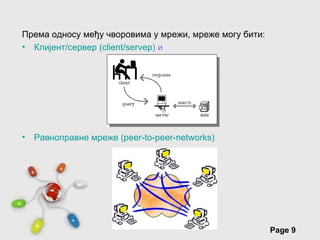

9. Према односу међу чворовима у мрежи, мреже могу бити:
• Клијент/сервер (client/sеrvер) и
• Равноправне мрежe (peer-to-peer-networks)
Free Powerpoint Templates
Page 9

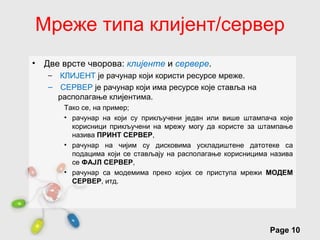

10. Мреже типа клијент/сервер
• Две врсте чворова: клијенте и сервере.
– КЛИЈЕНТ је рачунар који користи ресурсе мреже.
– СЕРВЕР је рачунар који има ресурсе које ставља на
располагање клијентима.
Тако се, на пример;
• рачунар на који су прикључени један или више штампача које
корисници прикључени на мрежу могу да користе за штампање
назива ПРИНТ СЕРВЕР,
• рачунар на чијим су дисковима ускладиштене датотеке са
подацима који се стављају на располагање корисницима назива
се ФАЈЛ СЕРВЕР,
• рачунар са модемима преко којих се приступа мрежи МОДЕМ
СЕРВЕР, итд.
Free Powerpoint Templates
Page 10

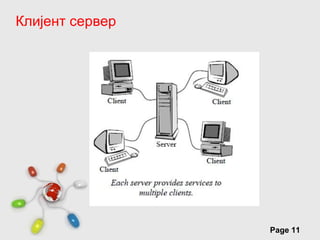

11. Клијент сервер
Free Powerpoint Templates
Page 11

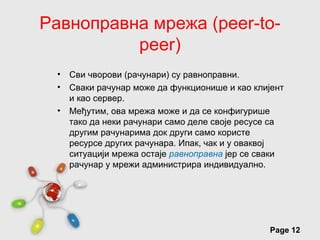

12. Равноправна мрежа (peer-to-
peer)
• Сви чворови (рачунари) су равноправни.
• Сваки рачунар може да функционише и као клијент
и као сервер.
• Међутим, ова мрежа може и да се конфигурише
тако да неки рачунари само деле своје ресусе са
другим рачунарима док други само користе
ресурсе других рачунара. Ипак, чак и у оваквој
ситуацији мрежа остаје равноправна јер се сваки
рачунар у мрежи администрира индивидуално.
Free Powerpoint Templates
Page 12

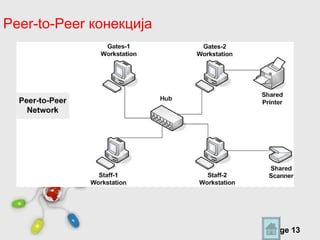

13. Peer-to-Peer конекција
Free Powerpoint Templates
Page 13

14. Топологија рачунарских
мрежа
• Настаје геометријским уређењем веза и чворова који чине мрежу.
• ВЕЗА (линија, канал) представља комуникациони пут између два
чвора.
• Чворови комуницирају међусобно на основу физичких и логичких
веза.
• ФИЗИЧКУ ВЕЗУ чини неки од поменутих комуникационих медијума (најчешће
кабл).
• ЛОГИЧКА ВЕЗА значи да два чвора могу да комуницирају без обзира да ли међу
њима постоји физичка веза.
Према топологији рачунарска мрежа може имати:
• Зваздасту топлогију
• Прстенасту топологију
• Тополгију магистрале
• Хибридну топологију
Free Powerpoint Templates
Page 14

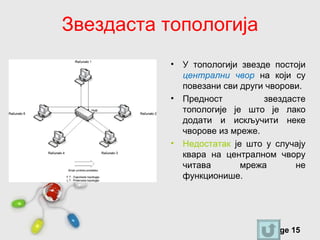

15. Звездаста топологија
• У топологији звезде постоји
централни чвор на који су
повезани сви други чворови.
• Предност звездасте
топологије је што је лако
додати и искључити неке
чворове из мреже.
• Недостатак је што у случају
квара на централном чвору
читава мрежа не
функционише.
Free Powerpoint Templates
Page 15

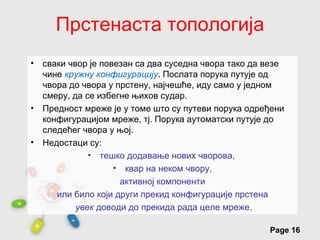

16. Прстенаста топологија
• сваки чвор је повезан са два суседна чвора тако да везе
чине кружну конфигурацију. Послата порука путује од
чвора до чвора у прстену, најчешће, иду само у једном
смеру, да се избегне њихов судар.
• Предност мреже је у томе што су путеви порука одређени
конфигурацијом мреже, тј. Порука аутоматски путује до
следећег чвора у њој.
• Недостаци су:
• тешко додавање нових чворова,
• квар на неком чвору,
активној компоненти
или било који други прекид конфигурације прстена
увек доводи до прекида рада целе мреже.
Free Powerpoint Templates
Page 16

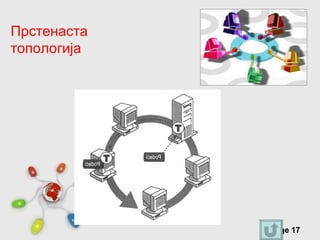

17. Прстенаста
топологија
Free Powerpoint Templates
Page 17

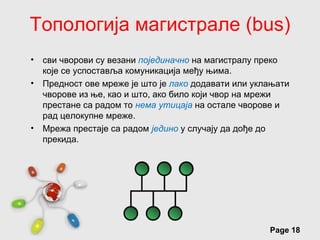

18. Топологија магистрале (bus)
• сви чворови су везани појединачно на магистралу преко
које се успоставља комуникација међу њима.
• Предност ове мреже је што је лако додавати или уклањати
чворове из ње, као и што, ако било који чвор на мрежи
престане са радом то нема утицаја на остале чворове и
рад целокупне мреже.
• Мрежа престаје са радом једино у случају да дође до
прекида.
Free Powerpoint Templates
Page 18

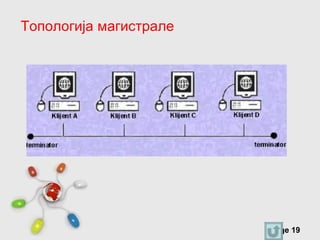

19. Топологија магистрале
Free Powerpoint Templates
Page 19

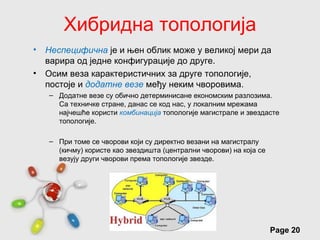

20. Хибридна топологија
• Неспецифична је и њен облик може у великој мери да
варира од једне конфигурације до друге.
• Осим веза карактеристичних за друге топологије,
постоје и додатне везе међу неким чворовима.
– Додатне везе су обично детерминисане економским разлозима.
Са техничке стране, данас се код нас, у локалним мрежама
најчешће користи комбинација топологије магистрале и звездасте
топологије.
– При томе се чворови који су директно везани на магистралу
(кичму) користе као звездишта (централни чворови) на која се
везују други чворови према топологије звезде.
Free Powerpoint Templates
Page 20

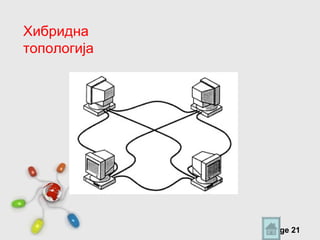

21. Хибридна
топологија
Free Powerpoint Templates
Page 21

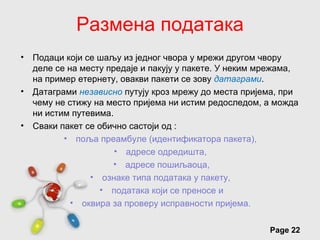

22. Размена података
• Подаци који се шаљу из једног чвора у мрежи другом чвору
деле се на месту предаје и пакују у пакете. У неким мрежама,
на пример етернету, овакви пакети се зову датаграми.
• Датаграми независно путују кроз мрежу до места пријема, при
чему не стижу на место пријема ни истим редоследом, а можда
ни истим путевима.
• Сваки пакет се обично састоји од :
• поља преамбуле (идентификатора пакета),
• адресе одредишта,
• адресе пошиљаоца,
• ознаке типа података у пакету,
• података који се преносе и
• оквира за проверу исправности пријема.
Free Powerpoint Templates
Page 22

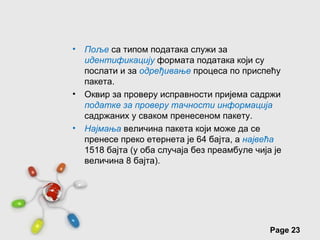

23. • Поље са типом података служи за
идентификацију формата података који су
послати и за одређивање процеса по приспећу
пакета.
• Оквир за проверу исправности пријема садржи
податке за проверу тачности информација
садржаних у сваком пренесеном пакету.
• Најмања величина пакета који може да се
пренесе преко етернета је 64 бајта, а највећа
1518 бајта (у оба случаја без преамбуле чија је
величина 8 бајта).
Free Powerpoint Templates
Page 23

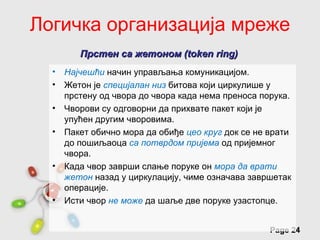

24. Логичка организација мреже
Прстен са жетоном (token ring)
• Најчешћи начин управљања комуникацијом.
• Жетон је специјалан низ битова који циркулише у
прстену од чвора до чвора када нема преноса порука.
• Чворови су одговорни да прихвате пакет који је
упућен другим чворовима.
• Пакет обично мора да обиђе цео круг док се не врати
до пошиљаоца са потврдом пријема од пријемног
чвора.
• Када чвор заврши слање поруке он мора да врати
жетон назад у циркулацију, чиме означава завршетак
операције.
• Исти чвор не може да шаље две поруке узастопце.
Free Powerpoint Templates
Page 24

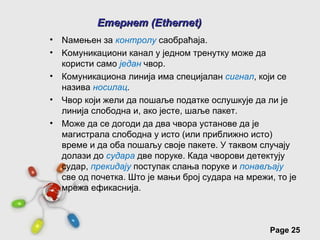

25. Етернет (Ethernet)
• Nамењен за контролу саобраћаја.
• Kомуникациони канал у једном тренутку може да
користи само један чвор.
• Комуникациона линија има специјалан сигнал, који се
назива носилац.
• Чвор који жели да пошаље податке ослушкује да ли је
линија слободна и, ако јесте, шаље пакет.
• Може да се догоди да два чвора установе да је
магистрала слободна у исто (или приближно исто)
време и да оба пошаљу своје пакете. У таквом случају
долази до судара две поруке. Када чворови детектују
судар, прекидају поступак слања поруке и понављају
све од почетка. Што је мањи број судара на мрежи, то је
мрежа ефикаснија.
Free Powerpoint Templates
Page 25

26. • ПОГЛЕДАЈТЕ:
објашњење како функционише Token ring
• http://www.youtube.com/watch?v=50RUTSbTSR8
Free Powerpoint Templates
Page 26

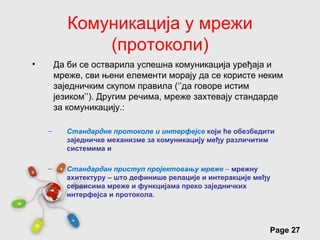

27. Комуникација у мрежи
(протоколи)
• Да би се остварила успешна комуникација уређаја и
мреже, сви њени елементи морају да се користе неким
заједничким скупом правила (‘’да говоре истим
језиком’’). Другим речима, мреже захтевају стандарде
за комуникацију.:
– Стандардне протоколе и интерфејсе који ће обезбедити
заједничке механизме за комуникацију међу различитим
системима и
– Стандардан приступ пројектовању мреже – мрежну
ахитектуру – што дефинише релације и интеракције међу
сервисима мреже и функцијама преко заједничких
интерфејса и протокола.
Free Powerpoint Templates
Page 27

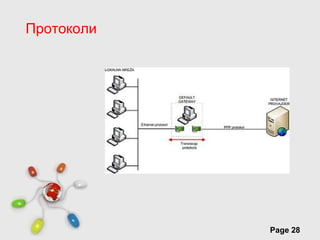

28. Протоколи
Free Powerpoint Templates
Page 28

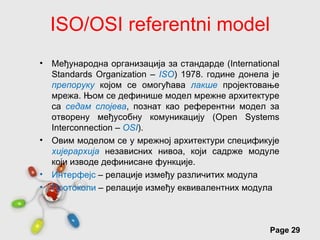

29. ISO/OSI referentni model
• Међународна организација за стандарде (International
Standards Organization – ISO) 1978. године донела je
препоруку којoм се омогућава лакше пројектовање
мрежа. Њом се дефинише модeл мрeжне архитектуре
са седам слојева, познат као рeфeрeнтни модел за
отворену међусобну комуникацију (Open Systems
Interconnection – OSI).
• Овим моделом се у мрежној архитектури спецификује
хијерархија независних нивоа, који садрже модуле
који изводе дефинисане функције.
• Интерфејс – релације између различитих модула
• Протоколи – релације између еквивалентних модула
Free Powerpoint Templates
Page 29

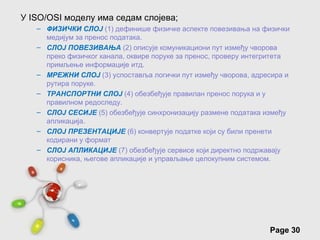

30. У ISO/OSI моделу има седам слојева;
– ФИЗИЧКИ СЛОЈ (1) дефинише физичке аспекте повезивања на физички
медијум за пренос података.
– СЛОЈ ПОВЕЗИВАЊА (2) описује комуникациони пут између чворова
преко физичког канала, оквире поруке за пренос, проверу интегритета
примљење информације итд.
– МРЕЖНИ СЛОЈ (3) успоставља логички пут између чворова, адресира и
рутира поруке.
– ТРАНСПОРТНИ СЛОЈ (4) обезбеђује правилан пренос порука и у
правилном редоследу.
– СЛОЈ СЕСИЈЕ (5) обезбеђује синхронизацију размене података између
апликација.
– СЛОЈ ПРЕЗЕНТАЦИЈЕ (6) конвертује податке који су били пренети
кодирани у формат
– СЛОЈ АПЛИКАЦИЈЕ (7) обезбеђује сервисе који директно подржавају
корисника, његове апликације и управљање целокупним системом.
Free Powerpoint Templates
Page 30

31. Free Powerpoint Templates
Page 31

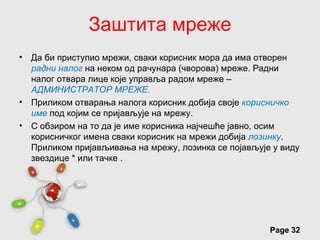

32. Заштита мреже
• Да би приступио мрежи, сваки корисник мора да има отворен
радни налог на неком од рачунара (чворова) мреже. Радни
налог отвара лице које управља радом мреже –
АДМИНИСТРАТОР МРЕЖЕ.
• Приликом отварања налога корисник добија своје корисничко
име под којим се пријављује на мрежу.
• С обзиром на то да је име корисника најчешће јавно, осим
корисничког имена сваки корисник на мрежи добија лозинку.
Приликом пријављивања на мрежу, лозинка се појављује у виду
звездице * или тачке .
Free Powerpoint Templates
Page 32

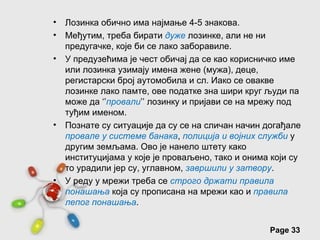

33. • Лозинка обично има најмање 4-5 знакова.
• Међутим, треба бирати дуже лозинке, али не ни
предугачке, које би се лако заборавиле.
• У предузећима је чест обичај да се као корисничко име
или лозинка узимају имена жене (мужа), деце,
регистарски број аутомобила и сл. Иако се овакве
лозинке лако памте, ове податке зна шири круг људи па
може да ‘’провали’’ лозинку и пријави се на мрежу под
туђим именом.
• Познате су ситуације да су се на сличан начин догађале
провале у системе банака, полиција и војних служби у
другим земљама. Ово је нанело штету како
институцијама у које је проваљено, тако и онима који су
то урадили јер су, углавном, завршили у затвору.
• У реду у мрежи треба се строго држати правила
понашања која су прописана на мрежи као и правила
лепог понашања.
Free Powerpoint Templates
Page 33

34. Ако желите да знате више,
погледајтe
• http://sr.wikipedia.org/sr-el/%D0%97%D0%B0%D1%88%D1%82%D0%B
– Zaštitni zid
• http://sr.wikipedia.org/sr/%D0%A0%D0%B0%D1%87%D1%83%D0%BD
– Računarski virus
• http://sr.wikipedia.org/sr/%D0%90%D0%BD%D1%82%D0%B8%D0%B2
- Antivirus
Free Powerpoint Templates
Page 34

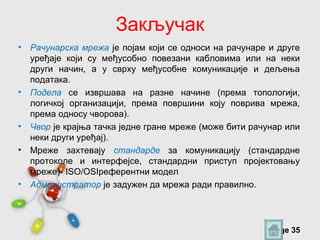

35. Закључак
• Рачунарска мрежа је појам који се односи на рачунаре и друге
уређаје који су међусобно повезани кабловима или на неки
други начин, а у сврху међусобне комуникације и дељења
података.
• Подела се извршава на разне начине (према топологији,
логичкој организацији, према површини коју поврива мрежа,
према односу чворова).
• Чвор је крајња тачка једне гране мреже (може бити рачунар или
неки други уређај).
• Мреже захтевају стандарде за комуникацију (стандардне
протоколе и интерфејсе, стандардни приступ пројектовању
мреже)- ISO/OSIреферентни модел
• Администратор је задужен да мрежа ради правилно.
Free Powerpoint Templates
Page 35

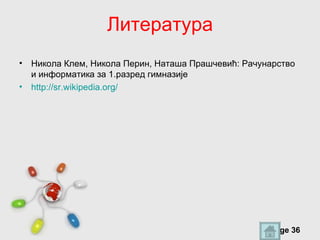

36. Литература
• Никола Клем, Никола Перин, Наташа Прашчевић: Рачунарство
и информатика за 1.разред гимназије
• http://sr.wikipedia.org/
Free Powerpoint Templates
Page 36
