Kablosuz Ağlar

1. KABLOSUZ AĞLAR
KABLOSUZ AĞLAR VE ÖZELLIKLERI
KULLANIM ALANLARI
KULLANILAN CIHAZLAR
TANITIMI
MUHAMMET ALI AKGÖZ

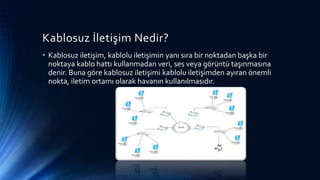

2. Kablosuz İletişim Nedir?
• Kablosuz iletişim, kablolu iletişimin yanı sıra bir noktadan başka bir
noktaya kablo hattı kullanmadan veri, ses veya görüntü taşınmasına
denir. Buna göre kablosuz iletişimi kablolu iletişimden ayıran önemli
nokta, iletim ortamı olarak havanın kullanılmasıdır.

3. WLAN Nedir? (Wireless LAN)
• WLAN (wireless local area network) kablosuz yerel alan ağı anlamına
gelmektedir. Standart yerel alan ağının (LAN) kablosuz özellikte olanı
WLAN olarak tanımlanır. Wireless LAN standartları IEEE 802.11x ile
belirlenmiştir.
• WLAN oluşturmak için 2 temel cihaza gereksinim duyulur. Bunlardan
ilki, kablosuz dağıtıcı (access point) diğeri ise kablosuz alıcı cihaz.
WLAN, ad-hoc ve infrastructure (altyapı) olmak üzere 2 şekilde
oluşturulur.

4. WLAN Nedir? Ad-hoc ve Infrastructure Şeması

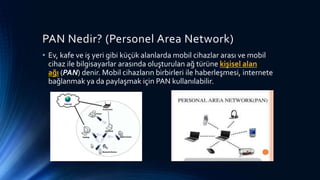

5. PAN Nedir? (Personel Area Network)
• Ev, kafe ve iş yeri gibi küçük alanlarda mobil cihazlar arası ve mobil
cihaz ile bilgisayarlar arasında oluşturulan ağ türüne kişisel alan
ağı (PAN) denir. Mobil cihazların birbirleri ile haberleşmesi, internete
bağlanmak ya da paylaşmak için PAN kullanılabilir.

6. Bluetooth Nedir?
• Radyo frekansları ile kablosuz iletişim sağlayan bir teknolojidir.
Bluetooth teknolojisi 2.4 Ghz frekans bandında, 24 Mbps’a kadar ve
10 ile 100 metre arası mesafede iletişime olanak tanır.

7. IrDA Nedir?
• IrDA (Infrared Data Association), kızılötesi ışınlar kullanılarak
oluşturulan kablosuz ağ teknolojisidir. IrDA teknolojisini en yaygın
kullanan cihaz televizyon kumandasıdır. IrDA ile cihazların
haberleşebilmesi için cihazların görüş açısında ve kısa mesafede
bulunmaları gerekir.

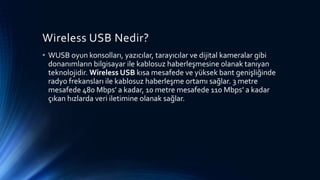

8. Wireless USB Nedir?
• WUSB oyun konsolları, yazıcılar, tarayıcılar ve dijital kameralar gibi
donanımların bilgisayar ile kablosuz haberleşmesine olanak tanıyan
teknolojidir. Wireless USB kısa mesafede ve yüksek bant genişliğinde
radyo frekansları ile kablosuz haberleşme ortamı sağlar. 3 metre
mesafede 480 Mbps’ a kadar, 10 metre mesafede 110 Mbps’ a kadar
çıkan hızlarda veri iletimine olanak sağlar.

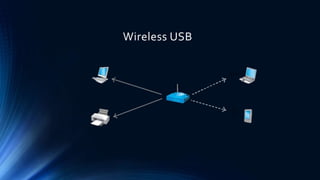

9. Wireless USB

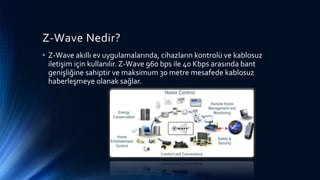

10. Z-Wave Nedir?
• Z-Wave akıllı ev uygulamalarında, cihazların kontrolü ve kablosuz
iletişim için kullanılır. Z-Wave 960 bps ile 40 Kbps arasında bant
genişliğine sahiptir ve maksimum 30 metre mesafede kablosuz
haberleşmeye olanak sağlar.

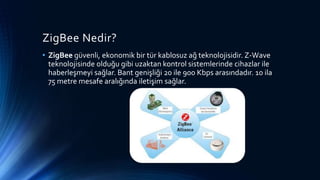

11. ZigBee Nedir?
• ZigBee güvenli, ekonomik bir tür kablosuz ağ teknolojisidir. Z-Wave
teknolojisinde olduğu gibi uzaktan kontrol sistemlerinde cihazlar ile
haberleşmeyi sağlar. Bant genişliği 20 ile 900 Kbps arasındadır. 10 ila
75 metre mesafe aralığında iletişim sağlar.

12. HomeRF Nedir?
• HomeRF evde bulunan bilgisayar, telefon ve diğer cihazlar arasında
kablosuz haberleşme sağlayan ağ teknolojisidir. 2.4 Ghz frekans
bandında, en fazla 10 Mbps hızında ve 50 metre mesafeye kadar
kablosuz iletişim sağlar.

13. Wimax Nedir?
• Wimax, Wi-Fi teknolojisinin çok daha büyük ve güçlü versiyonu olup,
IP tabanlı geniş bant kablosuz ağ teknolojisidir. IEEE 802.16
standardını kullananWimax, sabit istasyonlar ile 50 km, mobil
istasyonlar ile 5-15 km arasında kapsama alanına sahiptir. Wimax 75
Mbps bant genişliğine sahiptir. 4G teknolojisinin bir parçasıdır. Wimax
ile aynı hat üzerinden hem telefon, hem internet hem de televizyon
altyapısı kullanılabilir.

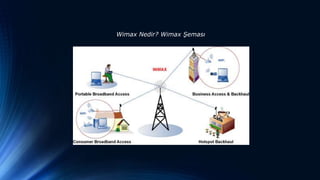

14. Wimax Nedir? Wimax Şeması

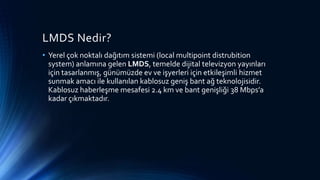

15. LMDS Nedir?
• Yerel çok noktalı dağıtım sistemi (local multipoint distrubition
system) anlamına gelen LMDS, temelde dijital televizyon yayınları
için tasarlanmış, günümüzde ev ve işyerleri için etkileşimli hizmet
sunmak amacı ile kullanılan kablosuz geniş bant ağ teknolojisidir.
Kablosuz haberleşme mesafesi 2.4 km ve bant genişliği 38 Mbps’a
kadar çıkmaktadır.

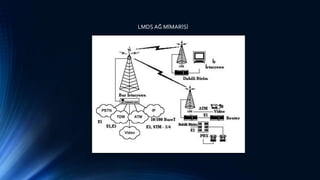

16. LMDS AĞ MİMARİSİ

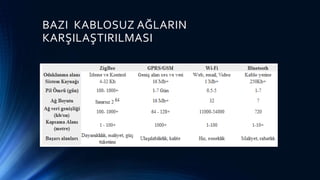

17. BAZI KABLOSUZ AĞLARIN
KARŞILAŞTIRILMASI

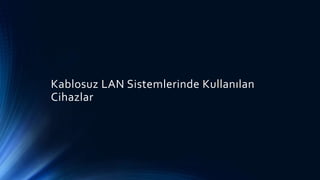

18. Kablosuz LAN Sistemlerinde Kullanılan
Cihazlar

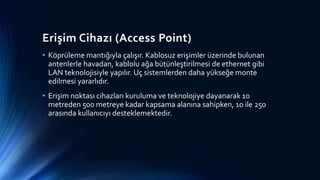

19. Erişim Cihazı (Access Point)
• Köprüleme mantığıyla çalışır. Kablosuz erişimler üzerinde bulunan
antenlerle havadan, kablolu ağa bütünleştirilmesi de ethernet gibi
LAN teknolojisiyle yapılır. Uç sistemlerden daha yükseğe monte
edilmesi yararlıdır.
• Erişim noktası cihazları kuruluma ve teknolojiye dayanarak 10
metreden 500 metreye kadar kapsama alanına sahipken, 10 ile 250
arasında kullanıcıyı desteklemektedir.

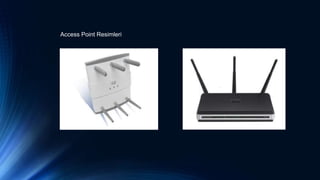

20. Access Point Resimleri

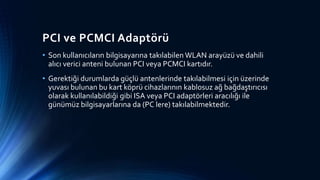

21. PCI ve PCMCI Adaptörü
• Son kullanıcıların bilgisayarına takılabilen WLAN arayüzü ve dahili
alıcı verici anteni bulunan PCI veya PCMCI kartıdır.
• Gerektiği durumlarda güçlü antenlerinde takılabilmesi için üzerinde
yuvası bulunan bu kart köprü cihazlarının kablosuz ağ bağdaştırıcısı
olarak kullanılabildiği gibi ISA veya PCI adaptörleri aracılığı ile
günümüz bilgisayarlarına da (PC lere) takılabilmektedir.

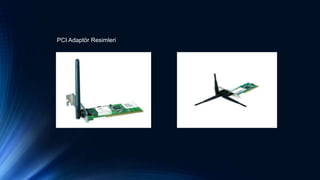

22. PCI Adaptör Resimleri

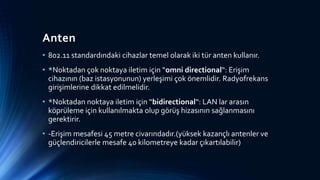

23. Anten
• 802.11 standardındaki cihazlar temel olarak iki tür anten kullanır.
• *Noktadan çok noktaya iletim için “omni directional“: Erişim
cihazının (baz istasyonunun) yerleşimi çok önemlidir. Radyofrekans
girişimlerine dikkat edilmelidir.
• *Noktadan noktaya iletim için “bidirectional“: LAN lar arasın
köprüleme için kullanılmakta olup görüş hizasının sağlanmasını
gerektirir.
• -Erişim mesafesi 45 metre civarındadır.(yüksek kazançlı antenler ve
güçlendiricilerle mesafe 40 kilometreye kadar çıkartılabilir)

24. Üniversite kampüsünde uygulanan kablosuz LAN da anten kullanımı

25. KABLOSUZ AĞ ÇEŞİTLERİ

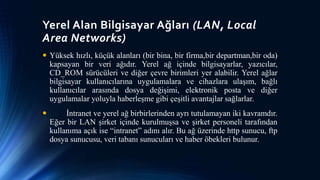

26. Yerel Alan Bilgisayar Ağları (LAN, Local
Area Networks)
 Yüksek hızlı, küçük alanları (bir bina, bir firma,bir departman,bir oda)
kapsayan bir veri ağıdır. Yerel ağ içinde bilgisayarlar, yazıcılar,
CD_ROM sürücüleri ve diğer çevre birimleri yer alabilir. Yerel ağlar
bilgisayar kullanıcılarına uygulamalara ve cihazlara ulaşım, bağlı
kullanıcılar arasında dosya değişimi, elektronik posta ve diğer
uygulamalar yoluyla haberleşme gibi çeşitli avantajlar sağlarlar.
 İntranet ve yerel ağ birbirlerinden ayrı tutulamayan iki kavramdır.
Eğer bir LAN şirket içinde kurulmuşsa ve şirket personeli tarafından
kullanıma açık ise “intranet” adını alır. Bu ağ üzerinde http sunucu, ftp
dosya sunucusu, veri tabanı sunucuları ve haber öbekleri bulunur.

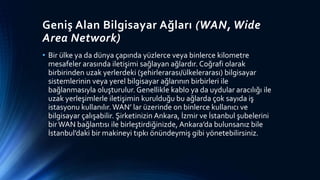

27. Geniş Alan Bilgisayar Ağları (WAN, Wide
Area Network)
• Bir ülke ya da dünya çapında yüzlerce veya binlerce kilometre
mesafeler arasında iletişimi sağlayan ağlardır. Coğrafi olarak
birbirinden uzak yerlerdeki (şehirlerarası/ülkelerarası) bilgisayar
sistemlerinin veya yerel bilgisayar ağlarının birbirleri ile
bağlanmasıyla oluşturulur. Genellikle kablo ya da uydular aracılığı ile
uzak yerleşimlerle iletişimin kurulduğu bu ağlarda çok sayıda iş
istasyonu kullanılır. WAN’ lar üzerinde on binlerce kullanıcı ve
bilgisayar çalışabilir. Şirketinizin Ankara, İzmir ve İstanbul şubelerini
bir WAN bağlantısı ile birleştirdiğinizde, Ankara’da bulunsanız bile
İstanbul’daki bir makineyi tıpkı önündeymiş gibi yönetebilirsiniz.

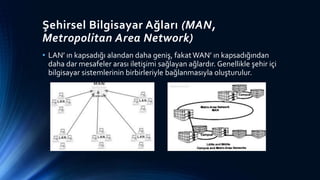

28. Şehirsel Bilgisayar Ağları (MAN,
Metropolitan Area Network)
• LAN’ ın kapsadığı alandan daha geniş, fakatWAN’ ın kapsadığından
daha dar mesafeler arası iletişimi sağlayan ağlardır. Genellikle şehir içi
bilgisayar sistemlerinin birbirleriyle bağlanmasıyla oluşturulur.

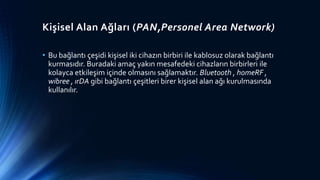

29. Kişisel Alan Ağları (PAN,Personel Area Network)
• Bu bağlantı çeşidi kişisel iki cihazın birbiri ile kablosuz olarak bağlantı
kurmasıdır. Buradaki amaç yakın mesafedeki cihazların birbirleri ile
kolayca etkileşim içinde olmasını sağlamaktır. Bluetooth , homeRF ,
wibree , ırDA gibi bağlantı çeşitleri birer kişisel alan ağı kurulmasında
kullanılır.

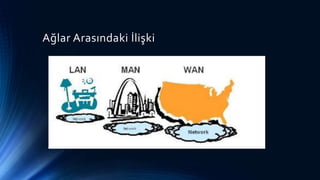

30. Ağlar Arasındaki İlişki

31. Kaynakça
• https://www.teknologweb.com/kablosuz-ag-teknolojileri-wlan-nedir
• https://evrak.wordpress.com/2011/12/05/kablosuz-aglar-wlan/
