JAWS-UG IoT専門支部講演資料 IoT Analyticsによる構築事例説明

JAWS-UG IoT専門支部「事例で学ぶIoT Analytics」
害獣対策へのIoT Analytics応用事例
(2) IoT Analyticsによる構築事例
2020年7月28日
株式会社グリーンノート立石彰

自己紹介
2020/07/28 ©2020 Greennote Inc. All Right Reserved. 1

略歴
 氏名
 立石彰（たていしあきら）
 高知県高知市生まれ 55歳
 経歴
 国内大手化学メーカーにて有機材料の開発に従事
高分子開発の傍ら社内情報化プロジェクト等を担当
 米国グローバル企業の日本研究拠点立ち上げに参加
材料研究グループ長などを歴任
国内SIer買収に伴い本社からの派遣として出向
1994年に某大手の社内電子メールをInternetに接続
 精密機器メーカーにて導電性樹脂、光重合開始剤等の
開発のほか、半導体センサー事業の立ち上げを主導
2011年以降はセンシング、IoTシステム開発に移行
 2018年8月株式会社グリーンノート設立
 好きなAWSサービス
 IoT関連全般
2020/1/13

IoT Analyticsに至る道程
如何にして私はIoT Analyticsにたどり着いたか

1990年（今で言う）IoTとの出会い
蒸留塔の能力が変動する
データを集めて解析すれば良いだろう
投資してデータを集めた
何も分からなかった
担当者の首を繋いだのは
何だったか？
30年経っても
IoTあるある！

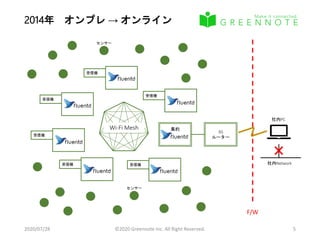

2014年オンプレ → オンライン
受信機
受信機
受信機
受信機
集約
受信機
受信機
Wi-Fi Mesh
センサー
センサー
3G
ルーター
F/W
社内PC
社内Network

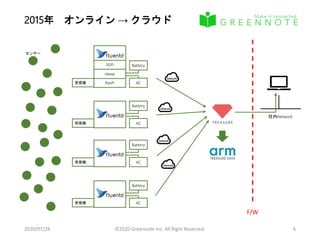

2015年オンライン → クラウド
RasPi受信機
sleepi
3GPi
AC
Battery
センサー
受信機 AC
Battery
受信機 AC
Battery
受信機 AC
Battery
社内Network
F/W

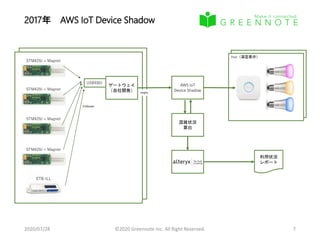

2017年 AWS IoT Device Shadow
Hue（満空表示）
STM429J + Magnet
STM429J + Magnet
STM429J + Magnet
STM429J + Magnet
ETB-ILL
ゲートウェイ
（自社開発）
USB400J
EnOcean
AWS IoT
Device Shadowmqtts
混雑状況
算出
利用状況
レポート

2019年害獣対策
サーバ
わな
捕獲情報
他社環境
可視化とかAIとか
いい感じにしたい

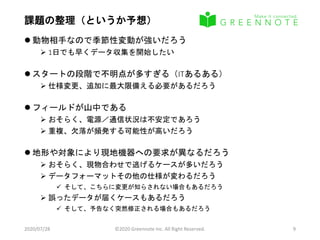

課題の整理（というか予想）
 動物相手なので季節性変動が強いだろう
 1日でも早くデータ収集を開始したい
 スタートの段階で不明点が多すぎる（ITあるある）
 仕様変更、追加に最大限備える必要があるだろう
 フィールドが山中である
 おそらく、電源／通信状況は不安定であろう
 重複、欠落が頻発する可能性が高いだろう
 地形や対象により現地機器への要求が異なるだろう
 おそらく、現物合わせで逃げるケースが多いだろう
 データフォーマットその他の仕様が変わるだろう
 そして、こちらに変更が知らされない場合もあるだろう
 誤ったデータが届くケースもあるだろう
 そして、予告なく突然修正される場合もあるだろう

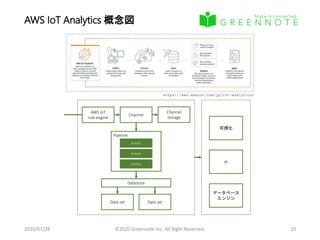

AWS IoT Analytics 概念図
Channel
Channel
storage
Pipeline
Activity
Activity
Activity
データベース
エンジン
AI
可視化
https://aws.amazon.com/jp/iot-analytics/
AWS IoT
rule engine
Datastore
Data set Data set

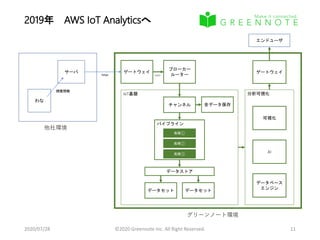

2019年 AWS IoT Analyticsへ
サーバ
わな
捕獲情報
他社環境
ゲートウェイ
https
ブローカー
ルーターmqtts
IoT基盤
チャンネル
データストア
データセットデータセット
全データ保存
パイプライン
処理①
処理②
処理③
分析可視化
データベース
エンジン
AI
可視化
エンドユーザ
ゲートウェイ
グリーンノート環境

デモンストレーション
(1) 実際にIoT Analytics環境を作ってみよう

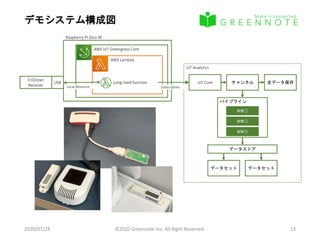

デモシステム構成図
AWS IoT Greengrass Core
AWS Lambda
Long-lived function
Raspberry Pi Zero W
EnOcean
Receiver Local Resource
USB
IoT Analytics
チャンネル
データストア
データセットデータセット
全データ保存
パイプライン
処理①
処理②
処理③
IoT Core
Subscription

IoT Analytics解説
さっき作ったものは何なのか

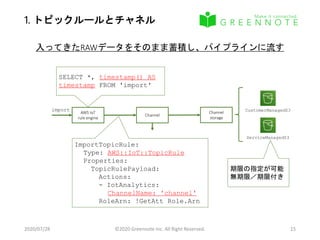

1. トピックルールとチャネル
Channel
Channel
storage
AWS IoT
rule engine
import
SELECT *, timestamp() AS
timestamp FROM 'import'
ImportTopicRule:
Type: AWS::IoT::TopicRule
Properties:
TopicRulePayload:
Actions:
- IotAnalytics:
ChannelName: 'channel'
RoleArn: !GetAtt Role.Arn
CustomerManagedS3
ServiceManagedS3
入ってきたRAWデータをそのまま蓄積し、パイプラインに流す
期限の指定が可能
無期限／期限付き

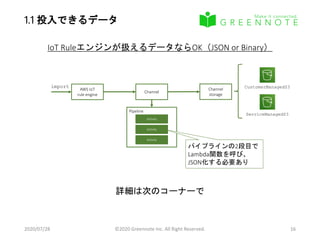

1.1 投入できるデータ
Channel
Channel
storage
AWS IoT
rule engine
import CustomerManagedS3
ServiceManagedS3
IoT Ruleエンジンが扱えるデータならOK（JSON or Binary）
Pipeline
Activity
Activity
Activity
パイプラインの2段目で
Lambda関数を呼び、
JSON化する必要あり
詳細は次のコーナーで

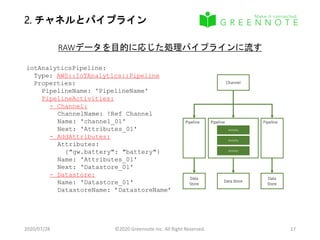

2. チャネルとパイプライン
Channel
Pipeline
Activity
Activity
Activity
RAWデータを目的に応じた処理パイプラインに流す
iotAnalyticsPipeline:
Type: AWS::IoTAnalytics::Pipeline
Properties:
PipelineName: 'PipelineName'
PipelineActivities:
- Channel:
ChannelName: !Ref Channel
Name: 'channel_01'
Next: 'Attributes_01'
- AddAttributes:
Attributes:
{"gw.battery": "battery"}
Name: 'Attributes_01'
Next: 'Datastore_01'
- Datastore:
Name: 'Datastore_01'
DatastoreName: ’DatastoreName’
Data Store
PipelinePipeline
Data
Store
Data
Store

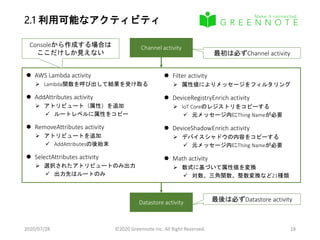

2.1 利用可能なアクティビティ
Channel activity
Datastore activity
 Filter activity
 属性値によりメッセージをフィルタリング
 DeviceRegistryEnrich activity
 IoT Coreのレジストリをコピーする
 元メッセージ内にThing Nameが必要
 DeviceShadowEnrich activity
 デバイスシャドウの内容をコピーする
 元メッセージ内にThing Nameが必要
 Math activity
 数式に基づいて属性値を変換
 対数、三角関数、整数変換など21種類
 AWS Lambda activity
 Lambda関数を呼び出して結果を受け取る
 AddAttributes activity
 アトリビュート（属性）を追加
 ルートレベルに属性をコピー
 RemoveAttributes activity
 アトリビュートを追加
 AddAttributesの後始末
 SelectAttributes activity
 選択されたアトリビュートのみ出力
 出力先はルートのみ
最初は必ずChannel activity
最後は必ずDatastore activity
Consoleから作成する場合は
ここだけしか見えない

2.2 パイプラインの再実行
パイプラインは再実行が可能
Channel
Pipeline
Activity
Activity
Activity
Data Store
Channel
storage
AWS IoT
rule engine
通常時
ルールエンジンによりチャネルストレージが更新
続いてパイプラインが実行
データストアには概ね最新データが溜まる
注）(1) 到達時間の保証は（多分）ない
(2) Lambdaが挟まるとバッチ実行になるかも
Channel
Pipeline
Activity
Activity
Activity
Data Store
Channel
storage
AWS IoT
rule engine
再実行時
パイプライン再実行
データストアの該当時間帯のデータが上書き
もちろん全期間の再計算も可能
開始時刻と終了時刻を指定
例えば元データに誤りがある時、
データ解釈用のLambdaを変更
注）新しいデータも変更後のパイプラインを
通ることに注意が必要

(2) パイプラインを修正してみよう

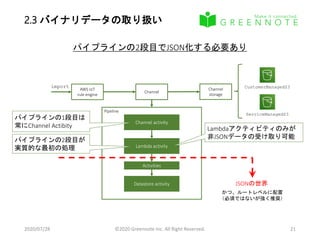

2.3 バイナリデータの取り扱い
Channel
Channel
storage
AWS IoT
rule engine
import CustomerManagedS3
ServiceManagedS3
パイプラインの2段目でJSON化する必要あり
Pipeline
Channel activity
Lambda activity
Datastore activity
パイプラインの2段目が
実質的な最初の処理
Activities
パイプラインの1段目は
常にChannel Actibity
JSONの世界
かつ、ルートレベルに配置
（必須ではないが強く推奨）
Lambdaアクティビティのみが
非JSONデータの受け取り可能

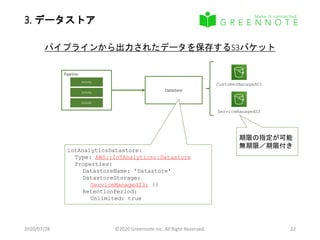

3. データストア
Datastore
Pipeline
Activity
Activity
Activity
パイプラインから出力されたデータを保存するS3バケット
CustomerManagedS3
ServiceManagedS3
期限の指定が可能
無期限／期限付き
iotAnalyticsDatastore:
Type: AWS::IoTAnalytics::Datastore
Properties:
DatastoreName: 'Datastore'
DatastoreStorage:
ServiceManagedS3: {}
RetentionPeriod:
Unlimited: true

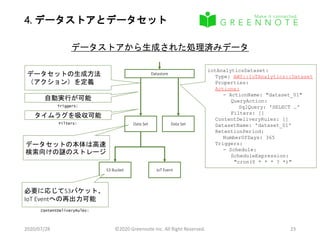

4. データストアとデータセット
データストアから生成された処理済みデータ
iotAnalyticsDataset:
Type: AWS::IoTAnalytics::Dataset
Properties:
Actions:
- ActionName: "dataset_01"
QueryAction:
SqlQuery: 'SELECT …'
Filters: []
ContentDeliveryRules: []
DatasetName: 'dataset_01'
RetentionPeriod:
NumberOfDays: 365
Triggers:
- Schedule:
ScheduleExpression:
"cron(0 * * * ? *)"
Datastore
Data Set Data Set
データセットの生成方法
（アクション）を定義
データセットの本体は高速
検索向けの謎のストレージ
S3 Bucket IoT Event
必要に応じてS3バケット、
IoT Eventへの再出力可能
ContentDeliveryRules:
自動実行が可能
Triggers:
タイムラグを吸収可能
Filters:

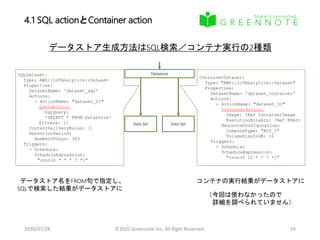

4.1 SQL actionとContainer action
データストア生成方法はSQL検索／コンテナ実行の2種類
SQLDataset:
Properties:
DatasetName: 'dataset_sql'
Actions:
QueryAction:
SqlQuery:
'SELECT * FROM Datastore'
Filters: []
RetentionPeriod:
NumberOfDays: 365
Triggers:
- Schedule:
ScheduleExpression:
"cron(0 * * * ? *)"
Datastore
Data Set Data Set
ContainerDataset:
Type: "AWS::IoTAnalytics::Dataset"
Properties:
DatasetName: 'dataset_container'
Actions:
ContainerAction:
Image: !Ref ContainerImage
ExecutionRoleArn: !Ref ERArn
ResourceConfiguration:
ComputeType: "ACU_1"
VolumeSizeInGB: 10
Triggers:
- Schedule:
ScheduleExpression:
"cron(0 12 * * ? *)"
データストア名をFROM句で指定し、
SQLで検索した結果がデータストアに
コンテナの実行結果がデータストアに
（今回は使わなかったので
詳細を調べられていません）

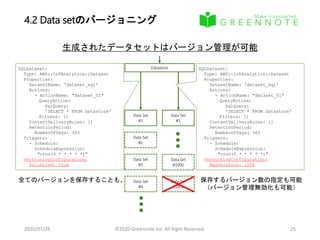

4.2 Data setのバージョニング
生成されたデータセットはバージョン管理が可能
SQLDataset:
Properties:
Actions:
QueryAction:
SqlQuery:
Filters: []
RetentionPeriod:
NumberOfDays: 365
Triggers:
- Schedule:
ScheduleExpression:
"cron(0 * * * ? *)"
VersioningConfiguration:
Unlimited: true
Datastore
Data Set
#1
Data Set
#1
全てのバージョンを保存することも、保存するバージョン数の指定も可能
（バージョン管理無効化も可能）
SQLDataset:
Properties:
Actions:
QueryAction:
SqlQuery:
Filters: []
RetentionPeriod:
NumberOfDays: 365
Triggers:
- Schedule:
ScheduleExpression:
"cron(0 * * * ? *)"
VersioningConfiguration:
MaxVersions: 1000
Data Set
#2
Data Set
#3
Data Set
#4
Data Set
#1000
Data Set
#1001

(3) データセットを作成してみよう

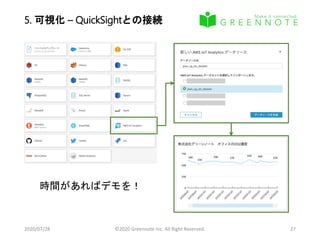

5. 可視化 – QuickSightとの接続
時間があればデモを！

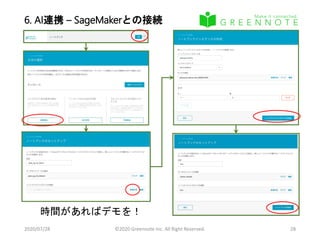

6. AI連携 – SageMakerとの接続
時間があればデモを！

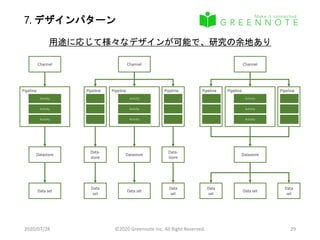

7. デザインパターン
用途に応じて様々なデザインが可能で、研究の余地あり
Channel
Pipeline
Activity
Activity
Activity
Datastore
Channel
Pipeline
Activity
Activity
Activity
Datastore
PipelinePipeline
Data-
store
Data-
store
Channel
Pipeline
Activity
Activity
Activity
Datastore
PipelinePipeline
Data set Data set
Data
set
Data
set
Data set
Data
set
Data
set

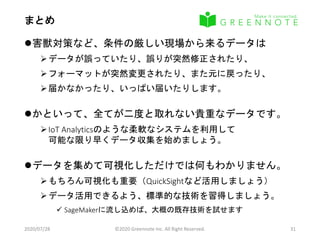

まとめ

まとめ
害獣対策など、条件の厳しい現場から来るデータは
データが誤っていたり、誤りが突然修正されたり、
フォーマットが突然変更されたり、また元に戻ったり、
届かなかったり、いっぱい届いたりします。
かといって、全てが二度と取れない貴重なデータです。
IoT Analyticsのような柔軟なシステムを利用して
可能な限り早くデータ収集を始めましょう。
データを集めて可視化しただけでは何もわかりません。
もちろん可視化も重要（QuickSightなど活用しましょう）
データ活用できるよう、標準的な技術を習得しましょう。
 SageMakerに流し込めば、大概の既存技術を試せます

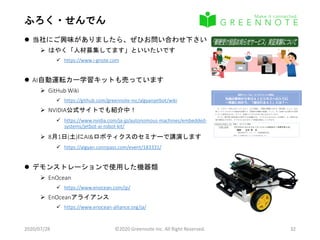

ふろく・せんでん
 当社にご興味がありましたら、ぜひお問い合わせ下さい
 はやく「人材募集してます」といいたいです
 https://www.i-gnote.com
 AI自動運転カー学習キットも売っています
 GitHub Wiki
 https://github.com/greennote-inc/algyanjetbot/wiki
 NVIDIA公式サイトでも紹介中！
 https://www.nvidia.com/ja-jp/autonomous-machines/embedded-
systems/jetbot-ai-robot-kit/
 8月1日(土)にAI&ロボティクスのセミナーで講演します
 https://algyan.connpass.com/event/183331/
