AWS IoT サービスこの1年の進化

© 2020, Amazon Web Services, Inc. or its Affiliates. All rights reserved. Amazon Confidential and Trademark.
2020/7/28
AWS IoT サービスこの1年の進化
JAWS-UG IoT専⾨⽀部

2

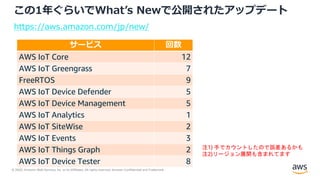

この1年ぐらいでWhatʼs Newで公開されたアップデート
https://aws.amazon.com/jp/new/
サービス回数
AWS IoT Core 12
AWS IoT Greengrass 7
FreeRTOS 9
AWS IoT Device Defender 5
AWS IoT Device Management 5
AWS IoT Analytics 1
AWS IoT SiteWise 2
AWS IoT Events 3
AWS IoT Things Graph 2
AWS IoT Device Tester 8
注1) 手でカウントしたので誤差あるかも
注2)リージョン展開も含まれてます

54回︕!

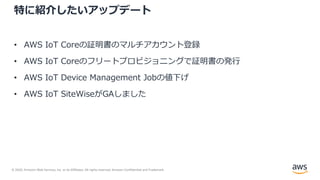

特に紹介したいアップデート
• AWS IoT Coreの証明書のマルチアカウント登録
• AWS IoT Coreのフリートプロビジョニングで証明書の発⾏
• AWS IoT Device Management Jobの値下げ
• AWS IoT SiteWiseがGAしました

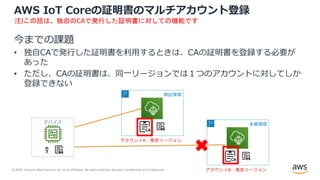

AWS IoT Coreの証明書のマルチアカウント登録
今までの課題
• 独⾃CAで発⾏した証明書を利⽤するときは、CAの証明書を登録する必要が
あった
• ただし、CAの証明書は、同⼀リージョンでは１つのアカウントに対してしか
登録できない
注)この話は、独自のCAで発行した証明書に対しての機能です
デバイス
検証環境
アカウントA：東京リージョン
本番環境
アカウントB：東京リージョン

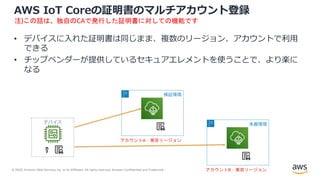

• デバイスに⼊れた証明書は同じまま、複数のリージョン、アカウントで利⽤
できる
• チップベンダーが提供しているセキュアエレメントを使うことで、より楽に
なる
デバイス
検証環境
アカウントA：東京リージョン
本番環境
アカウントB：東京リージョン

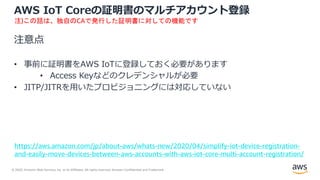

注意点
• 事前に証明書をAWS IoTに登録しておく必要があります
• Access Keyなどのクレデンシャルが必要
• JITP/JITRを⽤いたプロビジョニングには対応していない
https://aws.amazon.com/jp/about-aws/whats-new/2020/04/simplify-iot-device-registration-
and-easily-move-devices-between-aws-accounts-with-aws-iot-core-multi-account-registration/

AWS IoT Coreのフリートプロビジョニング
今までの課題
• デバイスに個別の証明書を埋め込むのが⼤変
• 製造時に埋め込める環境が⽤意できない
• デバイスのセットアップ時に埋め込む仕組みを⾃分で作る必要がある
デバイス

• AWS IoTのフリートプロビジョニングを利⽤すると、個別の証明書を発⾏す
る仕組みを⾃前で⽤意しなくても良い
Claim証明書、Policyの作成
Claim証明書を埋め込み
プロビジョニングテンプレートの登録
この作業は、デバイスの製造を始める前に行う作業です

• デバイスの初回起動の処理等で、独⾃の証明書を発⾏してもらう
独自の証明書の発行依頼
独自の証明書を使って通信
秘密鍵、証明書、トークンが発行される
独自の証明書の有効化 Thing、Policyがプロビジョニングテンプレートを
利用して登録。
オプションでLambdaで検証させることも可能

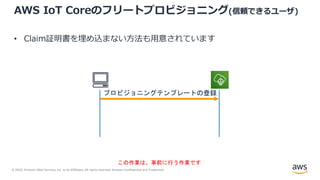

AWS IoT Coreのフリートプロビジョニング(信頼できるユーザ)
• Claim証明書を埋め込まない⽅法も⽤意されています
プロビジョニングテンプレートの登録
この作業は、事前に行う作業です

• デバイスの初期登録で⼈を介して、Claim証明書を発⾏して、独⾃の証明書を
発⾏してもらう
独自の証明書の発行依頼
独自の証明書を使って通信
秘密鍵、証明書、トークンが発行される
独自の証明書の有効化 Thing、Policyがプロビジョニング
テンプレートを利用して登録。
オプションでLambdaで検証させる
ことも可能
Claim証明書の発行依頼
スマフォなど人がログインして、
Access Keyなどクレデンシャルを
取得し、Claim証明書を発行して
もらう。この証明書は5分だけ有効

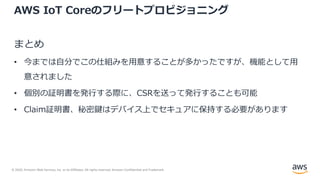

まとめ
• 今までは⾃分でこの仕組みを⽤意することが多かったですが、機能として⽤
意されました
• 個別の証明書を発⾏する際に、CSRを送って発⾏することも可能
• Claim証明書、秘密鍵はデバイス上でセキュアに保持する必要があります

AWS IoT Device Management Jobの値下げ
• 今回は90%ほど値下げされたので、Device ManagementのJobが利⽤しやす
くなりました。
Jobとは︖
⼤量のデバイスや特定のデバイスに対して、何らかの指⽰(Job)を実⾏・管理す
るための仕組み

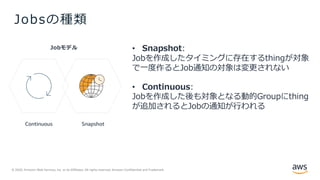

Jobsの種類
Continuous Snapshot
Jobモデル • Snapshot:
Jobを作成したタイミングに存在するthingが対象
で⼀度作るとJob通知の対象は変更されない
• Continuous:
Jobを作成した後も対象となる動的Groupにthing
が追加されるとJobの通知が⾏われる

17

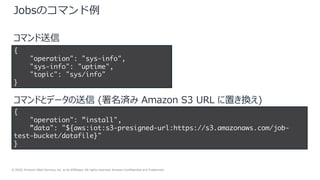

Jobsのコマンド例
{
"operation": "sys-info",
"sys-info": "uptime",
"topic": "sys/info"
}
{
"operation": ”install",
”data": "${aws:iot:s3-presigned-url:https://s3.amazonaws.com/job-
test-bucket/datafile}"
}
コマンド送信
コマンドとデータの送信 (署名済み Amazon S3 URL に置き換え)

AWS IoT Device Management (1)indexを使って対象を検索
(shadow.reported.firmware <= 1.0.0)
(2)検索結果から
update⽤のGroup作成
(3) (2)で作成した
Group向けにJob⽣成
(4)通知
(5)status通知
統計⽤API
(6)完了通知
Jobsを利⽤する流れ

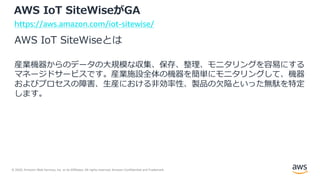

AWS IoT SiteWiseがGA
AWS IoT SiteWiseとは
産業機器からのデータの⼤規模な収集、保存、整理、モニタリングを容易にする
マネージドサービスです。産業施設全体の機器を簡単にモニタリングして、機器
およびプロセスの障害、⽣産における⾮効率性、製品の⽋陥といった無駄を特定
します。
https://aws.amazon.com/iot-sitewise/

AWS IoT SiteWiseの3つの要素
• データ収集と保存
• アセットモデリングとモデルの階層化
• 可視化(SiteWise Monitor)

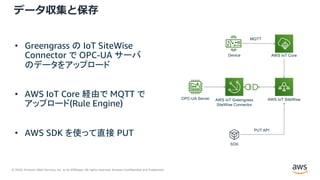

データ収集と保存
• Greengrass の IoT SiteWise
Connector で OPC-UA サーバ
のデータをアップロード
• AWS IoT Core 経由で MQTT で
アップロード(Rule Engine)
• AWS SDK を使って直接 PUT
AWS IoT Core
AWS IoT SiteWiseAWS IoT Greengrass
SiteWise Connector
SDK
Device
MQTT
OPC-UA Server
PUT API

22

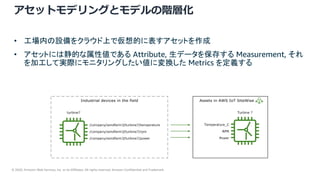

アセットモデリングとモデルの階層化
• 工場内の設備をクラウド上で仮想的に表すアセットを作成
• アセットには静的な属性値である Attribute, 生データを保存する Measurement, それ
を加工して実際にモニタリングしたい値に変換した Metrics を定義する

23
アセットモデリングとモデルの階層化
• 工場内の設備間の関係や階層を表現できる
• 工場全体を俯瞰したり、設備にドリルダウンしてモニタリングできる

24

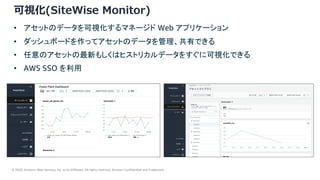

可視化(SiteWise Monitor)
• アセットのデータを可視化するマネージド Web アプリケーション
• ダッシュボードを作ってアセットのデータを管理、共有できる
• 任意のアセットの最新もしくはヒストリカルデータをすぐに可視化できる
• AWS SSO を利用

Appendix
• re:Invent 2019で発表された新たしい機能のまとめ
• https://pages.awscloud.com/rs/112-TZM-
766/images/SUM_awsloft-tko-iotloft-6-lt1_Apr-2020.pdf
• 最近の出来事をまとめたブログ
• https://aws.amazon.com/jp/blogs/news/aws-iot-updates-2020-
07/
• IoT@Loft
• https://aws.amazon.com/jp/start-ups/loft/tokyo/iot-loft/
• https://iot-loft.connpass.com/
