Janog34 「ルーティングテーブルを覗きたい┃_・)ジー」より http://www.janog.gr.jp/meeting/janog34/program/rtabl.html

1. © BIGLOBE Inc. 20141
ISPネットワーク運⽤用で
覗いてるもの
|_̲・)ジー
BIGLOBE Inc.
Taiji Tsuchiya
2014-‐‑‒07-‐‑‒17

2. © BIGLOBE Inc. 20142

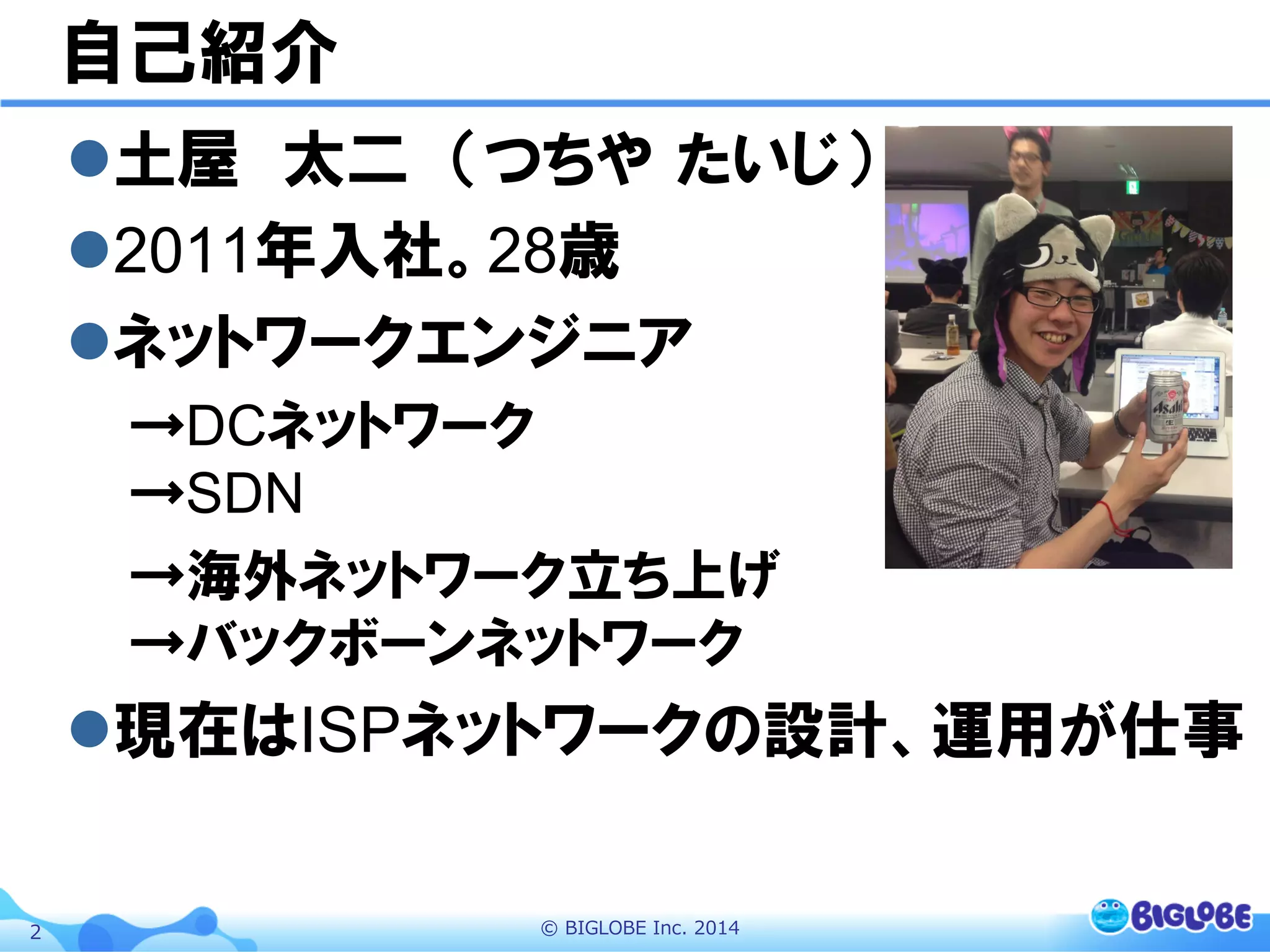

自己紹介
l 土屋 太二 （つちや たいじ）
l 2011年入社。28歳
l ネットワークエンジニア
→DCネットワーク
→SDN
→海外ネットワーク立ち上げ
→バックボーンネットワーク
l 現在はISPネットワークの設計、運用が仕事

3. © BIGLOBE Inc. 20143

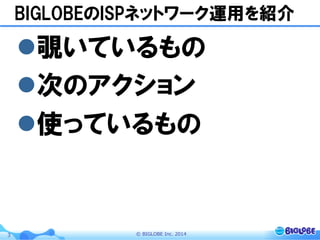

BIGLOBEのISPネットワーク運用を紹介
l 覗いているもの
l 次のアクション
l 使っているもの

4. © BIGLOBE Inc. 20144

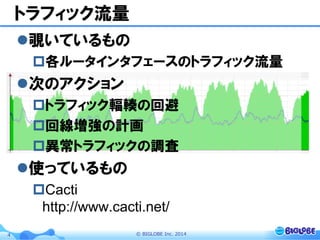

トラフィック流量
l 覗いているもの
p 各ルータインタフェースのトラフィック流量
l 次のアクション
p トラフィック輻輳の回避
p 回線増強の計画
p 異常トラフィックの調査
l 使っているもの
p Cacti
http://www.cacti.net/

5. © BIGLOBE Inc. 20145
トラフィックフロー
l 覗いているもの
p AS間を流れるトラフィック
l 次のアクション
p Peer選定
p トラフィック流量の調整
p DDoS対策
l 使っているもの
p Genie
http://www.genie-networks.com/

6. © BIGLOBE Inc. 20146

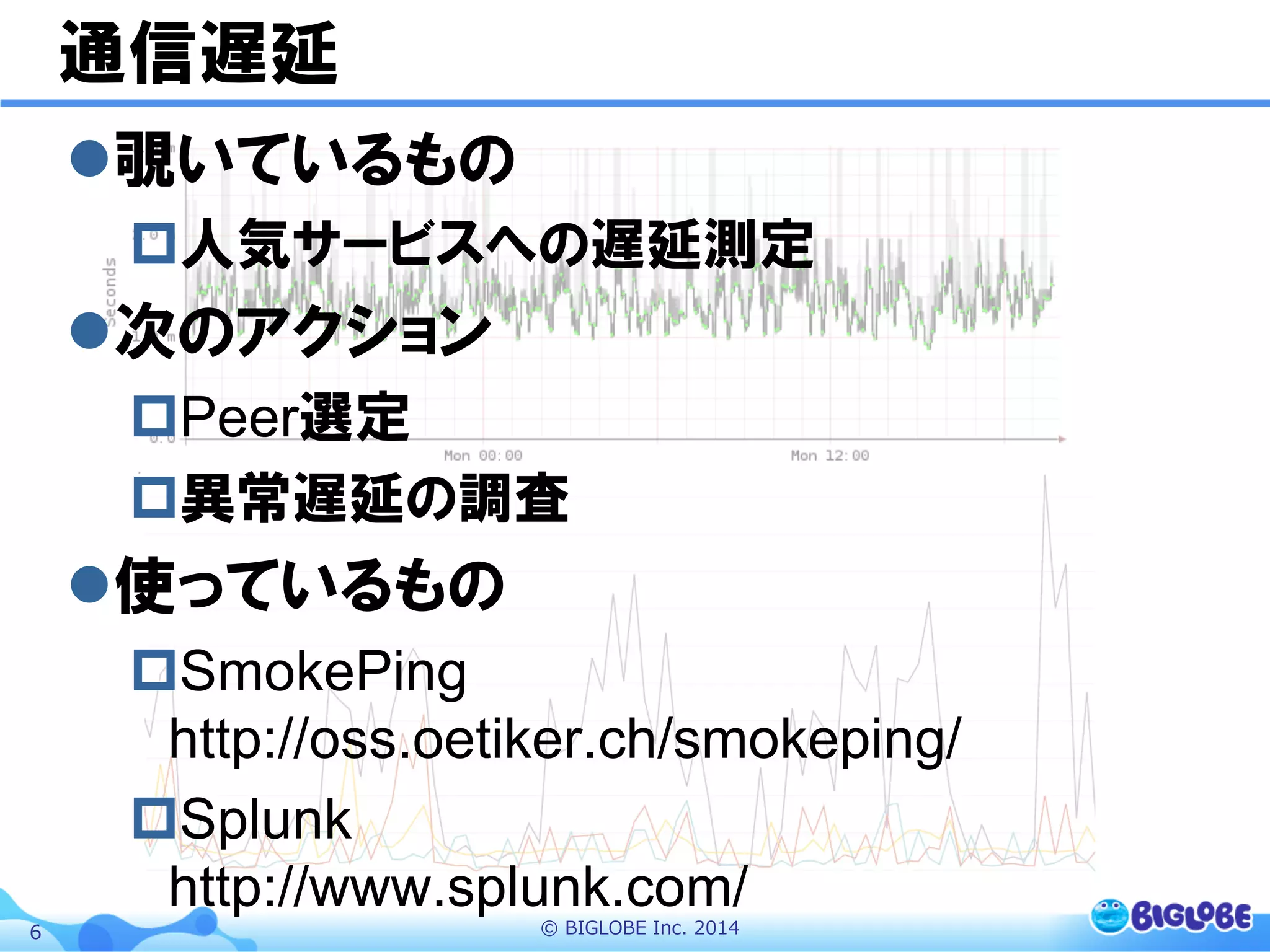

通信遅延
l 覗いているもの
p 人気サービスへの遅延測定
l 次のアクション
p Peer選定
p 異常遅延の調査
l 使っているもの
p SmokePing
http://oss.oetiker.ch/smokeping/
p Splunk
http://www.splunk.com/

7. © BIGLOBE Inc. 20147

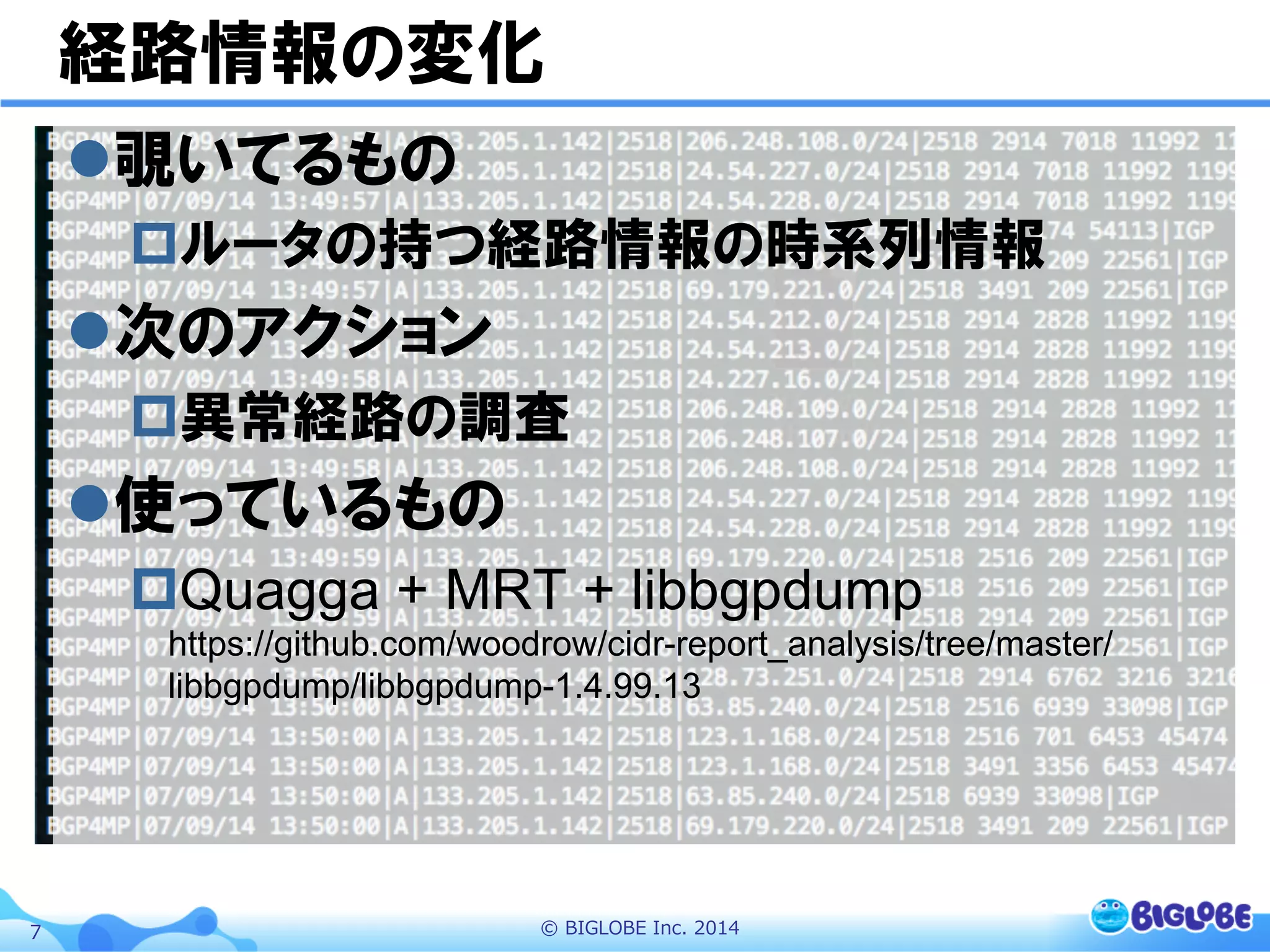

経路情報の変化
l 覗いてるもの
p ルータの持つ経路情報の時系列情報
l 次のアクション
p 異常経路の調査
l 使っているもの
p Quagga + MRT + libbgpdump
https://github.com/woodrow/cidr-report_analysis/tree/master/
libbgpdump/libbgpdump-1.4.99.13

8. © BIGLOBE Inc. 20148

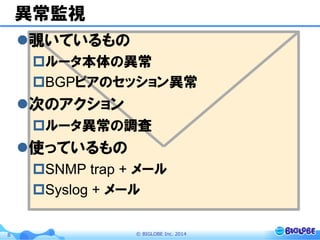

異常監視
l 覗いているもの
p ルータ本体の異常
p BGPピアのセッション異常
l 次のアクション
p ルータ異常の調査
l 使っているもの
p SNMP trap + メール
p Syslog + メール

9. © BIGLOBE Inc. 20149

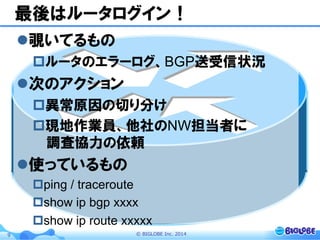

最後はルータログイン！
l 覗いてるもの
p ルータのエラーログ、BGP送受信状況
l 次のアクション
p 異常原因の切り分け
p 現地作業員、他社のNW担当者に
調査協力の依頼
l 使っているもの
p ping / traceroute
p show ip bgp xxxx
p show ip route xxxxx

10. © BIGLOBE Inc. 201410

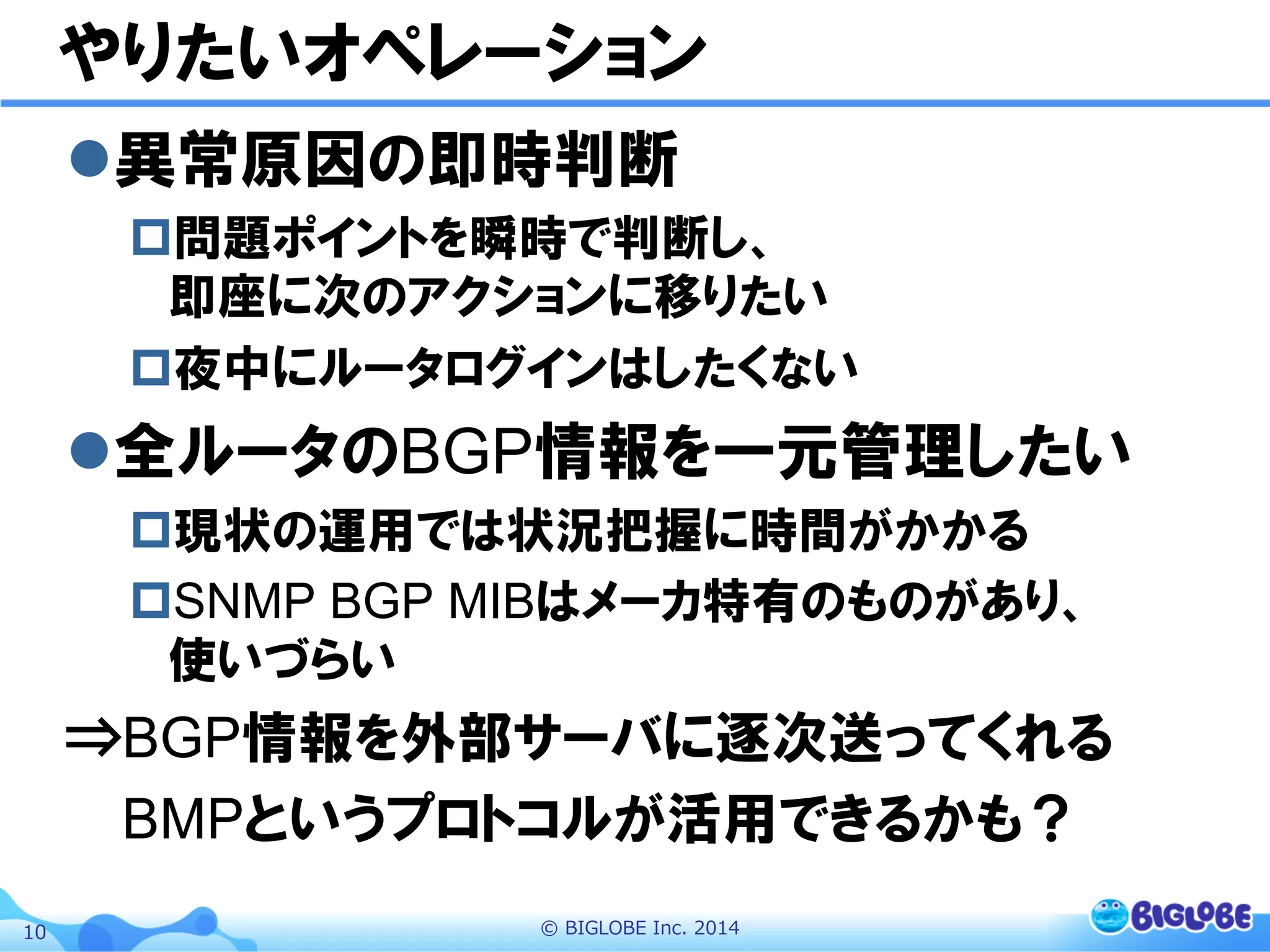

やりたいオペレーション
l 異常原因の即時判断
p 問題ポイントを瞬時で判断し、
即座に次のアクションに移りたい
p 夜中にルータログインはしたくない
l 全ルータのBGP情報を一元管理したい
p 現状の運用では状況把握に時間がかかる
p SNMP BGP MIBはメーカ特有のものがあり、
使いづらい
⇒BGP情報を外部サーバに逐次送ってくれる
BMPというプロトコルが活用できるかも？
