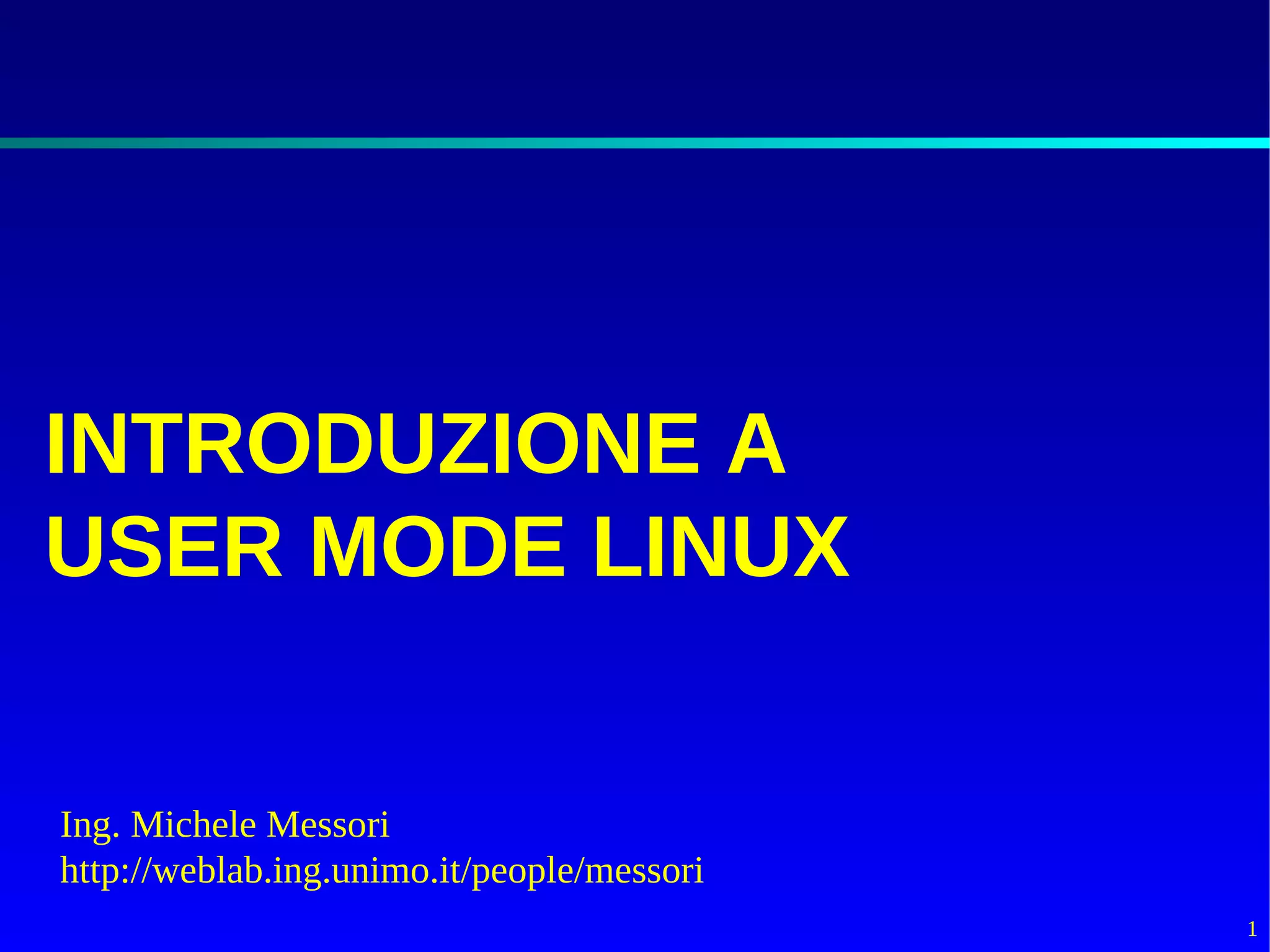

1. INTRODUZIONE A
USER MODE LINUX
Ing. Michele Messori
http://weblab.ing.unimo.it/people/messori
1

2. Overview di User Mode Linux
2

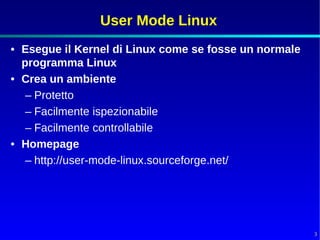

3. User Mode Linux
• Esegue il Kernel di Linux come se fosse un normale
programma Linux
• Crea un ambiente
– Protetto
– Facilmente ispezionabile
– Facilmente controllabile
• Homepage
– http://user-mode-linux.sourceforge.net/
3

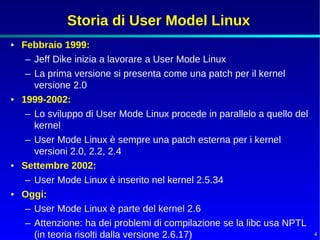

4. Storia di User Model Linux
• Febbraio 1999:
– Jeff Dike inizia a lavorare a User Mode Linux
– La prima versione si presenta come una patch per il kernel
versione 2.0
• 1999-2002:
– Lo sviluppo di User Mode Linux procede in parallelo a quello del
kernel
– User Mode Linux è sempre una patch esterna per i kernel
versioni 2.0, 2.2, 2.4
• Settembre 2002:
– User Mode Linux è inserito nel kernel 2.5.34
• Oggi:
– User Mode Linux è parte del kernel 2.6
– Attenzione: ha dei problemi di compilazione se la libc usa NPTL
(in teoria risolti dalla versione 2.6.17) 4

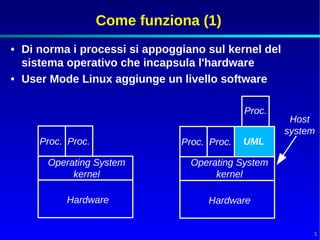

5. Come funziona (1)
• Di norma i processi si appoggiano sul kernel del
sistema operativo che incapsula l'hardware
• User Mode Linux aggiunge un livello software
Proc.
Host
system
Proc. Proc. Proc. Proc. UML
Operating System Operating System
kernel kernel
Hardware Hardware
5

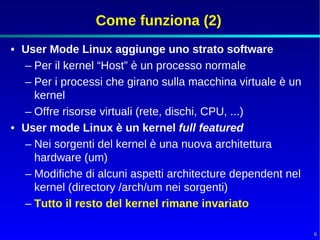

6. Come funziona (2)
• User Mode Linux aggiunge uno strato software
– Per il kernel “Host” è un processo normale
– Per i processi che girano sulla macchina virtuale è un
kernel
– Offre risorse virtuali (rete, dischi, CPU, ...)
• User mode Linux è un kernel full featured
– Nei sorgenti del kernel è una nuova architettura
hardware (um)
– Modifiche di alcuni aspetti architecture dependent nel
kernel (directory /arch/um nei sorgenti)
– Tutto il resto del kernel rimane invariato
6

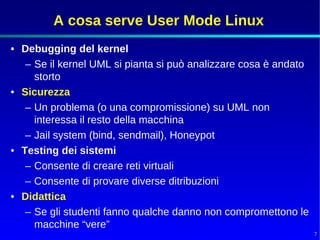

7. A cosa serve User Mode Linux
• Debugging del kernel
– Se il kernel UML si pianta si può analizzare cosa è andato
storto
• Sicurezza
– Un problema (o una compromissione) su UML non
interessa il resto della macchina
– Jail system (bind, sendmail), Honeypot
• Testing dei sistemi
– Consente di creare reti virtuali
– Consente di provare diverse ditribuzioni
• Didattica
– Se gli studenti fanno qualche danno non compromettono le
macchine “vere”
7

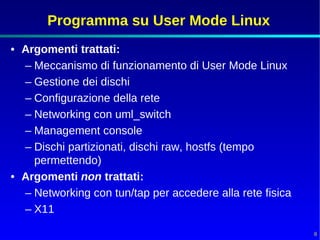

8. Programma su User Mode Linux
• Argomenti trattati:
– Meccanismo di funzionamento di User Mode Linux
– Gestione dei dischi
– Configurazione della rete
– Networking con uml_switch
– Management console
– Dischi partizionati, dischi raw, hostfs (tempo
permettendo)
• Argomenti non trattati:
– Networking con tun/tap per accedere alla rete fisica
– X11
8

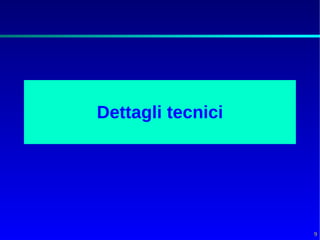

9. Dettagli tecnici
9

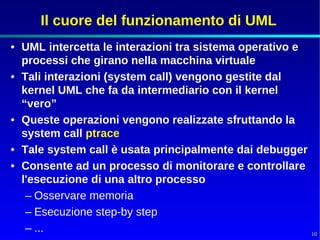

10. Il cuore del funzionamento di UML
• UML intercetta le interazioni tra sistema operativo e
processi che girano nella macchina virtuale
• Tali interazioni (system call) vengono gestite dal
kernel UML che fa da intermediario con il kernel
“vero”
• Queste operazioni vengono realizzate sfruttando la
system call ptrace
• Tale system call è usata principalmente dai debugger
• Consente ad un processo di monitorare e controllare
l'esecuzione di una altro processo
– Osservare memoria
– Esecuzione step-by step
– ... 10

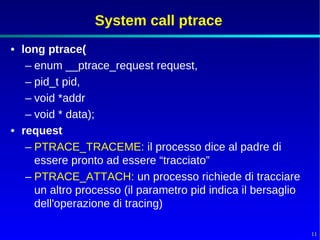

11. System call ptrace
• long ptrace(
– enum __ptrace_request request,
– pid_t pid,
– void *addr
– void * data);
• request
– PTRACE_TRACEME: il processo dice al padre di
essere pronto ad essere “tracciato”
– PTRACE_ATTACH: un processo richiede di tracciare
un altro processo (il parametro pid indica il bersaglio
dell'operazione di tracing)
11

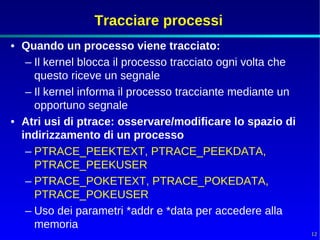

12. Tracciare processi
• Quando un processo viene tracciato:
– Il kernel blocca il processo tracciato ogni volta che
questo riceve un segnale
– Il kernel informa il processo tracciante mediante un
opportuno segnale
• Atri usi di ptrace: osservare/modificare lo spazio di
indirizzamento di un processo
– PTRACE_PEEKTEXT, PTRACE_PEEKDATA,
PTRACE_PEEKUSER
– PTRACE_POKETEXT, PTRACE_POKEDATA,
PTRACE_POKEUSER
– Uso dei parametri *addr e *data per accedere alla
memoria
12

13. L'uso di ptrace utile per UML
• Il campo request = PTRACE_SYSCALL
– Interrompe il processo tracciato ogni volta che questo
esegue una system call
– Consente di intercettare e ridefinire il comportamento
delle varie system call
• In pratica il kernel UML è un incrocio tra un kernel di
un sistema operativo e un debugger
13

14. Altri usi della system call ptrace
• Controllo della memoria (ricerca di memory leak)
– valgrind
• Debugging
– GDB (The GNU Project Debugger)
• Monitoring di processi
– strace
14

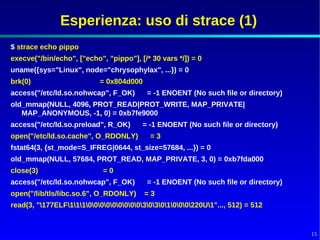

15. Esperienza: uso di strace (1)
$ strace echo pippo
execve("/bin/echo", ["echo", "pippo"], [/* 30 vars */]) = 0
uname({sys="Linux", node="chrysophylax", ...}) = 0
brk(0) = 0x804d000
access("/etc/ld.so.nohwcap", F_OK) = -1 ENOENT (No such file or directory)
old_mmap(NULL, 4096, PROT_READ|PROT_WRITE, MAP_PRIVATE|
MAP_ANONYMOUS, -1, 0) = 0xb7fe9000
access("/etc/ld.so.preload", R_OK) = -1 ENOENT (No such file or directory)
open("/etc/ld.so.cache", O_RDONLY) =3
fstat64(3, {st_mode=S_IFREG|0644, st_size=57684, ...}) = 0
old_mmap(NULL, 57684, PROT_READ, MAP_PRIVATE, 3, 0) = 0xb7fda000
close(3) =0
access("/etc/ld.so.nohwcap", F_OK) = -1 ENOENT (No such file or directory)
open("/lib/tls/libc.so.6", O_RDONLY) =3
read(3, "177ELF11100000000030301000220U1"..., 512) = 512
15

16. Esperienza: uso di strace (2)
fstat64(3, {st_mode=S_IFREG|0644, st_size=1153188, ...}) = 0
old_mmap(NULL, 1159068, PROT_READ|PROT_EXEC, MAP_PRIVATE|
MAP_DENYWRITE, 3, 0) = 0xb7ebf000
old_mmap(0xb7fd0000, 32768, PROT_READ|PROT_WRITE, MAP_PRIVATE|
MAP_FIXED|MAP_DENYWRITE, 3, 0x111000) = 0xb7fd0000
old_mmap(0xb7fd8000, 8092, PROT_READ|PROT_WRITE, MAP_PRIVATE|MAP_FIXED|
MAP_ANONYMOUS, -1, 0) = 0xb7fd8000
close(3) =0
old_mmap(NULL, 4096, PROT_READ|PROT_WRITE, MAP_PRIVATE|
MAP_ANONYMOUS, -1, 0) = 0xb7ebe000
set_thread_area({entry_number:-1 -> 6, base_addr:0xb7ebe6c0, limit:1048575,
seg_32bit:1, contents:0, read_exec_only:0, limit_in_pages:1, seg_not_present:0,
useable:1}) = 0
munmap(0xb7fda000, 57684) =0
16

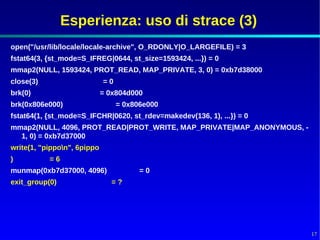

17. Esperienza: uso di strace (3)
open("/usr/lib/locale/locale-archive", O_RDONLY|O_LARGEFILE) = 3
fstat64(3, {st_mode=S_IFREG|0644, st_size=1593424, ...}) = 0
mmap2(NULL, 1593424, PROT_READ, MAP_PRIVATE, 3, 0) = 0xb7d38000
close(3) =0
brk(0) = 0x804d000
brk(0x806e000) = 0x806e000
fstat64(1, {st_mode=S_IFCHR|0620, st_rdev=makedev(136, 1), ...}) = 0
mmap2(NULL, 4096, PROT_READ|PROT_WRITE, MAP_PRIVATE|MAP_ANONYMOUS, -
1, 0) = 0xb7d37000
write(1, "pippon", 6pippo
) =6
munmap(0xb7d37000, 4096) =0
exit_group(0) =?
17

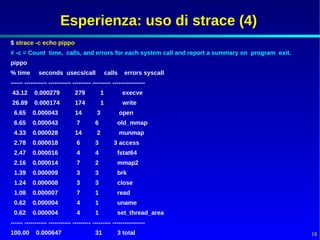

18. Esperienza: uso di strace (4)
$ strace -c echo pippo
# -c = Count time, calls, and errors for each system call and report a summary on program exit.
pippo
% time seconds usecs/call calls errors syscall
------ ----------- ----------- --------- --------- ----------------
43.12 0.000279 279 1 execve
26.89 0.000174 174 1 write
6.65 0.000043 14 3 open
6.65 0.000043 7 6 old_mmap
4.33 0.000028 14 2 munmap
2.78 0.000018 6 3 3 access
2.47 0.000016 4 4 fstat64
2.16 0.000014 7 2 mmap2
1.39 0.000009 3 3 brk
1.24 0.000008 3 3 close
1.08 0.000007 7 1 read
0.62 0.000004 4 1 uname
0.62 0.000004 4 1 set_thread_area
------ ----------- ----------- --------- --------- ----------------
100.00 0.000647 31 3 total 18

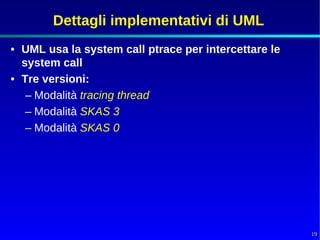

19. Dettagli implementativi di UML
• UML usa la system call ptrace per intercettare le
system call
• Tre versioni:
– Modalità tracing thread
– Modalità SKAS 3
– Modalità SKAS 0
19

20. UML in modalità tracing thread
• Uso di uno speciale kernel thread chiamato tracing
thread
• Ogni processo UML si mappa su un processo
dell'host system.
Visione dei processi
“lato UML”
Visione dei processi Tracing
“lato Host” Thread
Codice e dati
del kernel UML
20

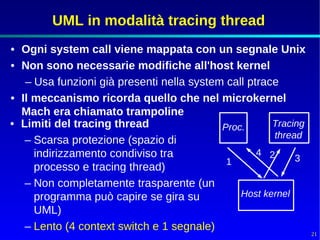

21. UML in modalità tracing thread
• Ogni system call viene mappata con un segnale Unix
• Non sono necessarie modifiche all'host kernel
– Usa funzioni già presenti nella system call ptrace
• Il meccanismo ricorda quello che nel microkernel
Mach era chiamato trampoline
• Limiti del tracing thread Proc. Tracing
thread
– Scarsa protezione (spazio di
indirizzamento condiviso tra 4 2
3
1
processo e tracing thread)
– Non completamente trasparente (un
programma può capire se gira su Host kernel
UML)
– Lento (4 context switch e 1 segnale)
21

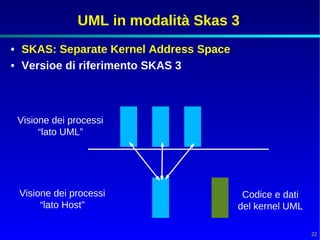

22. UML in modalità Skas 3
• SKAS: Separate Kernel Address Space
• Versioe di riferimento SKAS 3
Visione dei processi
“lato UML”
Visione dei processi Codice e dati
“lato Host” del kernel UML
22

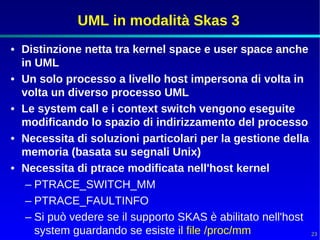

23. UML in modalità Skas 3
• Distinzione netta tra kernel space e user space anche
in UML
• Un solo processo a livello host impersona di volta in
volta un diverso processo UML
• Le system call e i context switch vengono eseguite
modificando lo spazio di indirizzamento del processo
• Necessita di soluzioni particolari per la gestione della
memoria (basata su segnali Unix)
• Necessita di ptrace modificata nell'host kernel
– PTRACE_SWITCH_MM
– PTRACE_FAULTINFO
– Si può vedere se il supporto SKAS è abilitato nell'host
system guardando se esiste il file /proc/mm 23

24. UML in modalità Skas 3
• Approccio tipico di sistemi microkernel di nuova
generazione (Mach 4.0, L4)
• Punti di forza di SKAS
– Protezione user space/kernel space
– Completamente trasparente (il processo non riesce a
capire se esegue su linux nativo o su UML)
– Veloce (il numero di context switch è ridotto a 2)
• Svantaggio:
– Richiede la modifica dell'host kernel (mediante patch)
– SKAS 3 è definito “poco elegante” dal suo stesso
autore
– SKAS 4 potrebbe essere parte dei nuovi kernel
(ma è dal 2003 che lo aspettiamo!) 24

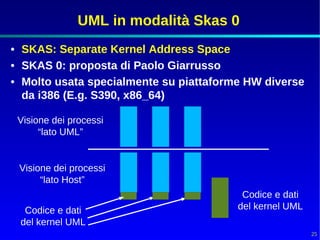

25. UML in modalità Skas 0
• SKAS: Separate Kernel Address Space
• SKAS 0: proposta di Paolo Giarrusso
• Molto usata specialmente su piattaforme HW diverse
da i386 (E.g. S390, x86_64)
Visione dei processi
“lato UML”
Visione dei processi
“lato Host”
Codice e dati
Codice e dati del kernel UML
del kernel UML
25

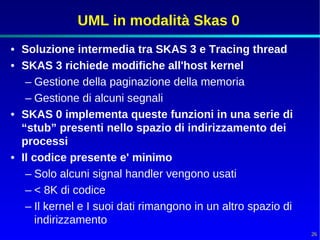

26. UML in modalità Skas 0
• Soluzione intermedia tra SKAS 3 e Tracing thread
• SKAS 3 richiede modifiche all'host kernel
– Gestione della paginazione della memoria
– Gestione di alcuni segnali
• SKAS 0 implementa queste funzioni in una serie di
“stub” presenti nello spazio di indirizzamento dei
processi
• Il codice presente e' minimo
– Solo alcuni signal handler vengono usati
– < 8K di codice
– Il kernel e I suoi dati rimangono in un altro spazio di
indirizzamento
26

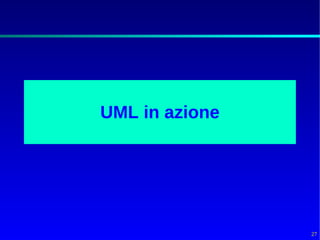

27. UML in azione
27

28. Come si presenta UML
• Eseguibili
– linux (il kernel)
– uml_moo, uml_mkcow (utility per la gestione dei
dischi in modalità Copy On Write)
– uml_switch (gestione della rete virtuale)
– uml_mconsole (gestione delle macchine dall'esterno)
– altre utility...
• Richiede un immagine di un filesystem funzionante
(un file organizzato come se fosse un disco fisso)
• NOTA: in questo corso ci si concentra su un sistema
Debian GNU/Linux
28

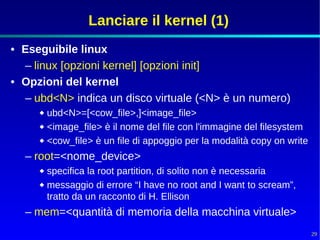

29. Lanciare il kernel (1)
• Eseguibile linux
– linux [opzioni kernel] [opzioni init]

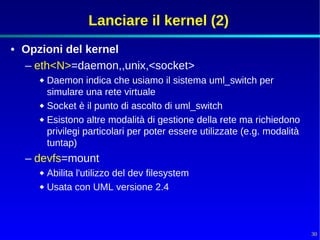

• Opzioni del kernel
– ubd<N> indica un disco virtuale (<N> è un numero)
 ubd<N>=[<cow_file>,]<image_file>
 <image_file> è il nome del file con l'immagine del filesystem
 <cow_file> è un file di appoggio per la modalità copy on write
– root=<nome_device>
 specifica la root partition, di solito non è necessaria
 messaggio di errore “I have no root and I want to scream”,
tratto da un racconto di H. Ellison
– mem=<quantità di memoria della macchina virtuale>
29

30. Lanciare il kernel (2)
• Opzioni del kernel
– eth<N>=daemon,,unix,<socket>
 Daemon indica che usiamo il sistema uml_switch per
simulare una rete virtuale
 Socket è il punto di ascolto di uml_switch
 Esistono altre modalità di gestione della rete ma richiedono
privilegi particolari per poter essere utilizzate (e.g. modalità
tuntap)
– devfs=mount
 Abilita l'utilizzo del dev filesystem
 Usata con UML versione 2.4
30

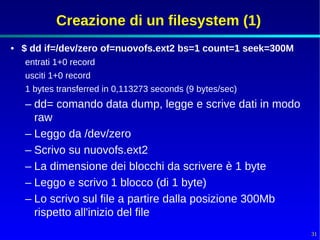

31. Creazione di un filesystem (1)
• $ dd if=/dev/zero of=nuovofs.ext2 bs=1 count=1 seek=300M
entrati 1+0 record
usciti 1+0 record
1 bytes transferred in 0,113273 seconds (9 bytes/sec)
– dd= comando data dump, legge e scrive dati in modo
raw
– Leggo da /dev/zero
– Scrivo su nuovofs.ext2
– La dimensione dei blocchi da scrivere è 1 byte
– Leggo e scrivo 1 blocco (di 1 byte)
– Lo scrivo sul file a partire dalla posizione 300Mb
rispetto all'inizio del file
31

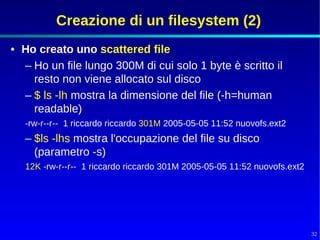

32. Creazione di un filesystem (2)
• Ho creato uno scattered file
– Ho un file lungo 300M di cui solo 1 byte è scritto il
resto non viene allocato sul disco
– $ ls -lh mostra la dimensione del file (-h=human
readable)
-rw-r--r-- 1 riccardo riccardo 301M 2005-05-05 11:52 nuovofs.ext2
– $ls -lhs mostra l'occupazione del file su disco
(parametro -s)
12K -rw-r--r-- 1 riccardo riccardo 301M 2005-05-05 11:52 nuovofs.ext2
32

33. Creazione di un filesystem (2)
• Ora devo creare le strutture dati del filesystem
$ /sbin/mke2fs nuovofs.ext2
mke2fs 1.37 (21-Mar-2005)
./nuovofs.ext2 non è un device speciale a blocchi.
Procedere comunque? (y,n) s
Etichetta del filesystem=
Tipo SO: Linux
Dimensione blocco=1024 (log=0)
Dimensione frammento=1024 (log=0)
76912 inode, 307200 blocchi
15360 blocchi (5.00%) riservati per l'utente root
33

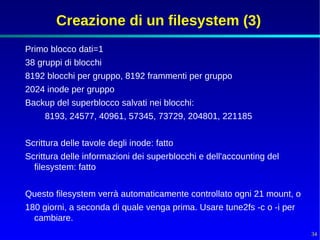

34. Creazione di un filesystem (3)
Primo blocco dati=1
38 gruppi di blocchi
8192 blocchi per gruppo, 8192 frammenti per gruppo
2024 inode per gruppo
Backup del superblocco salvati nei blocchi:
8193, 24577, 40961, 57345, 73729, 204801, 221185
Scrittura delle tavole degli inode: fatto
Scrittura delle informazioni dei superblocchi e dell'accounting del
filesystem: fatto
Questo filesystem verrà automaticamente controllato ogni 21 mount, o
180 giorni, a seconda di quale venga prima. Usare tune2fs -c o -i per
cambiare.
34

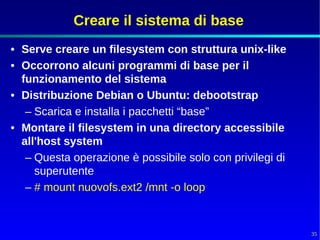

35. Creare il sistema di base
• Serve creare un filesystem con struttura unix-like
• Occorrono alcuni programmi di base per il
funzionamento del sistema
• Distribuzione Debian o Ubuntu: debootstrap
– Scarica e installa i pacchetti “base”
• Montare il filesystem in una directory accessibile
all'host system
– Questa operazione è possibile solo con privilegi di
superutente
– # mount nuovofs.ext2 /mnt -o loop
35

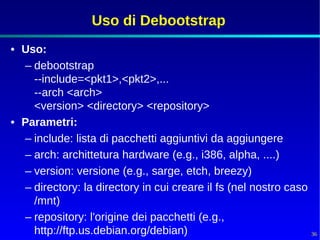

36. Uso di Debootstrap
• Uso:
– debootstrap
--include=<pkt1>,<pkt2>,...
--arch <arch>
<version> <directory> <repository>
• Parametri:
– include: lista di pacchetti aggiuntivi da aggiungere
– arch: archittetura hardware (e.g., i386, alpha, ....)
– version: versione (e.g., sarge, etch, breezy)
– directory: la directory in cui creare il fs (nel nostro caso
/mnt)
– repository: l'origine dei pacchetti (e.g.,
http://ftp.us.debian.org/debian) 36

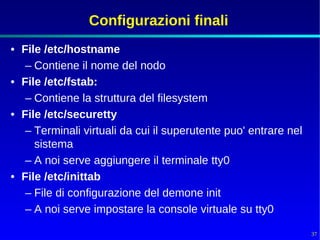

37. Configurazioni finali
• File /etc/hostname
– Contiene il nome del nodo
• File /etc/fstab:
– Contiene la struttura del filesystem
• File /etc/securetty
– Terminali virtuali da cui il superutente puo' entrare nel
sistema
– A noi serve aggiungere il terminale tty0
• File /etc/inittab
– File di configurazione del demone init
– A noi serve impostare la console virtuale su tty0
37

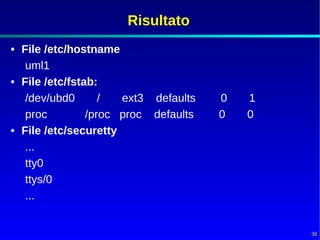

38. Risultato
• File /etc/hostname
uml1
• File /etc/fstab:
/dev/ubd0 / ext3 defaults 0 1
proc /proc proc defaults 0 0
• File /etc/securetty
...
tty0
ttys/0
...
38

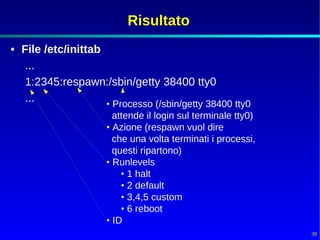

39. Risultato
• File /etc/inittab
...
1:2345:respawn:/sbin/getty 38400 tty0
... • Processo (/sbin/getty 38400 tty0
attende il login sul terminale tty0)
• Azione (respawn vuol dire
che una volta terminati i processi,
questi ripartono)
• Runlevels
• 1 halt
• 2 default
• 3,4,5 custom
• 6 reboot
• ID
39

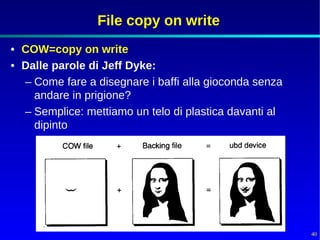

40. File copy on write
• COW=copy on write
• Dalle parole di Jeff Dyke:
– Come fare a disegnare i baffi alla gioconda senza
andare in prigione?
– Semplice: mettiamo un telo di plastica davanti al
dipinto
40

41. File copy on write
• Consente di non sovrascrivere le immagini di dischi
originali
– L'immagine originale (backing file) viene usata in
modalità read-only
• il file .cow contiene le differenze con il file originale
– Una stessa immagine originale può essere condivisa
tra tanti sistemi virtuali
– Ciascuno di questi sistemi scriverà le sue differenze
sul suo file COW
– Questo consente di risparmiare spazio perchè i file
.cow sono scattered file
– Attenzione al timestamp dei file: il file originale DEVE
essere più vecchio del file .cow 41

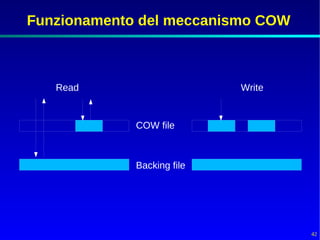

42. Funzionamento del meccanismo COW
Read Write
COW file
Backing file
42

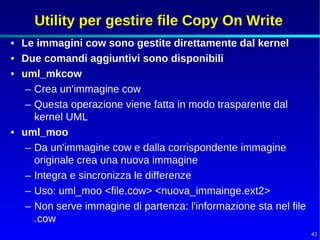

43. Utility per gestire file Copy On Write
• Le immagini cow sono gestite direttamente dal kernel
• Due comandi aggiuntivi sono disponibili
• uml_mkcow
– Crea un'immagine cow
– Questa operazione viene fatta in modo trasparente dal
kernel UML
• uml_moo
– Da un'immagine cow e dalla corrispondente immagine
originale crea una nuova immagine
– Integra e sincronizza le differenze
– Uso: uml_moo <file.cow> <nuova_immainge.ext2>
– Non serve immagine di partenza: l'informazione sta nel file
.cow
43

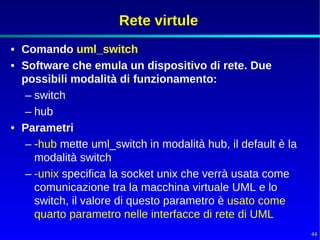

44. Rete virtule
• Comando uml_switch
• Software che emula un dispositivo di rete. Due
possibili modalità di funzionamento:
– switch
– hub
• Parametri
– -hub mette uml_switch in modalità hub, il default è la
modalità switch
– -unix specifica la socket unix che verrà usata come
comunicazione tra la macchina virtuale UML e lo
switch, il valore di questo parametro è usato come
quarto parametro nelle interfacce di rete di UML
44

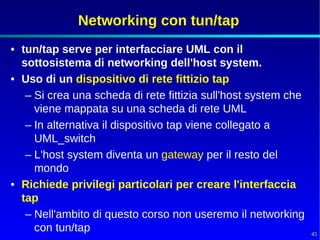

45. Networking con tun/tap
• tun/tap serve per interfacciare UML con il
sottosistema di networking dell'host system.
• Uso di un dispositivo di rete fittizio tap
– Si crea una scheda di rete fittizia sull'host system che
viene mappata su una scheda di rete UML
– In alternativa il dispositivo tap viene collegato a
UML_switch
– L'host system diventa un gateway per il resto del
mondo
• Richiede privilegi particolari per creare l'interfaccia
tap
– Nell'ambito di questo corso non useremo il networking
con tun/tap 45

46. Prime esperienze con UML
46

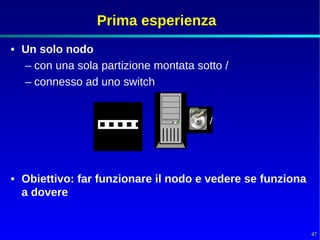

47. Prima esperienza
• Un solo nodo
– con una sola partizione montata sotto /
– connesso ad uno switch
/
• Obiettivo: far funzionare il nodo e vedere se funziona
a dovere
47

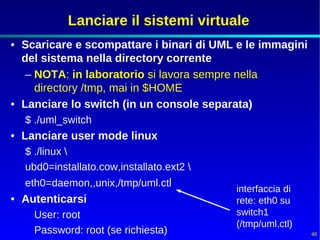

48. Lanciare il sistemi virtuale
• Scaricare e scompattare i binari di UML e le immagini
del sistema nella directory corrente
– NOTA: in laboratorio si lavora sempre nella
directory /tmp, mai in $HOME
• Lanciare lo switch (in un console separata)
$ ./uml_switch
• Lanciare user mode linux
$ ./linux
ubd0=installato.cow,installato.ext2
eth0=daemon,,unix,/tmp/uml.ctl
interfaccia di
• Autenticarsi rete: eth0 su
User: root switch1
(/tmp/uml.ctl)
Password: root (se richiesta) 48

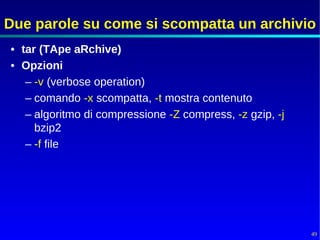

49. Due parole su come si scompatta un archivio
• tar (TApe aRchive)
• Opzioni
– -v (verbose operation)
– comando -x scompatta, -t mostra contenuto
– algoritmo di compressione -Z compress, -z gzip, -j
bzip2
– -f file
49

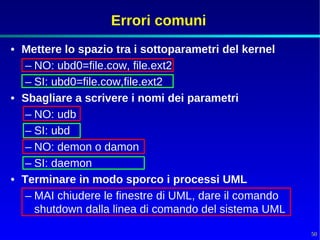

50. Errori comuni
• Mettere lo spazio tra i sottoparametri del kernel
– NO: ubd0=file.cow, file.ext2
– SI: ubd0=file.cow,file.ext2
• Sbagliare a scrivere i nomi dei parametri
– NO: udb
– SI: ubd
– NO: demon o damon
– SI: daemon
• Terminare in modo sporco i processi UML
– MAI chiudere le finestre di UML, dare il comando
shutdown dalla linea di comando del sistema UML
50

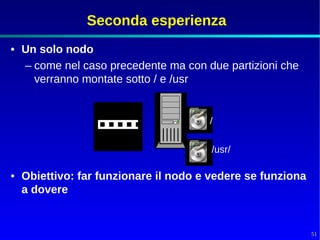

51. Seconda esperienza
• Un solo nodo
– come nel caso precedente ma con due partizioni che
verranno montate sotto / e /usr
/
/usr/
• Obiettivo: far funzionare il nodo e vedere se funziona
a dovere
51

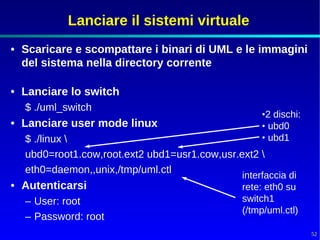

52. Lanciare il sistemi virtuale
• Scaricare e scompattare i binari di UML e le immagini
del sistema nella directory corrente
• Lanciare lo switch
$ ./uml_switch
•2 dischi:
• Lanciare user mode linux • ubd0
$ ./linux • ubd1
ubd0=root1.cow,root.ext2 ubd1=usr1.cow,usr.ext2
eth0=daemon,,unix,/tmp/uml.ctl
interfaccia di
• Autenticarsi rete: eth0 su
– User: root switch1
(/tmp/uml.ctl)
– Password: root
52

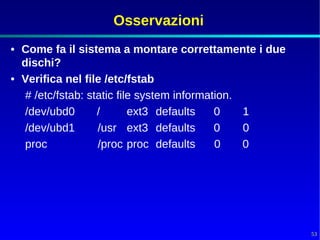

53. Osservazioni
• Come fa il sistema a montare correttamente i due
dischi?
• Verifica nel file /etc/fstab
# /etc/fstab: static file system information.
/dev/ubd0 / ext3 defaults 0 1
/dev/ubd1 /usr ext3 defaults 0 0
proc /proc proc defaults 0 0
53
