RDBでツリー構造を表現するための典型的なモデルについて学ぼう! cf. 2020年版(in Opt Technologies): https://www.slideshare.net/slideshow/introduction-to-tree-representations-in-rdb/237861471

1. RDBでのツリー表現入門2024
#NextbeatTechBar
1

2. のプロダクトエンジニア
主要技術スタック: / + PostgreSQL
関数型言語/関数型プログラミングが好き
仕事や趣味で , , などに長く
触れてきた
RDB/SQLが好き
プログラミングを始めて最初に好きになった言語
がSQLだった
lagénorhynque🐬カマイルカ
株式会社スマートラウンド
Kotlin Ktor
Clojure Scala Haskell
2

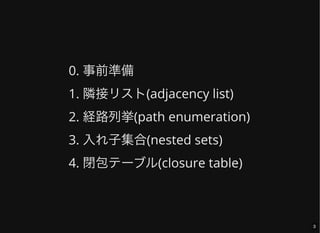

3. 0. 事前準備
1. 隣接リスト(adjacency list)
2. 経路列挙(path enumeration)
3. 入れ子集合(nested sets)
4. 閉包テーブル(closure table)
3

4. 0. 事前準備
4

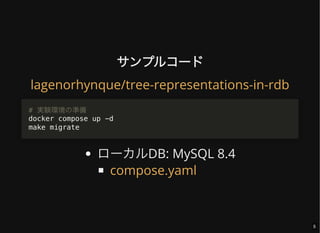

5. サンプルコード
ローカルDB: MySQL 8.4
lagenorhynque/tree-representations-in-rdb
# 実験環境の準備
docker compose up -d
make migrate
compose.yaml
5

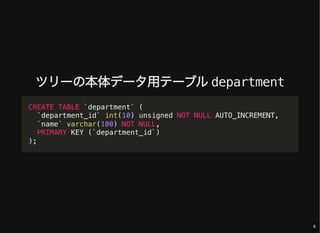

6. ツリーの本体データ用テーブル department
CREATE TABLE `department` (
`department_id` int(10) unsigned NOT NULL AUTO_INCREMENT,
`name` varchar(100) NOT NULL,
PRIMARY KEY (`department_id`)
);
6

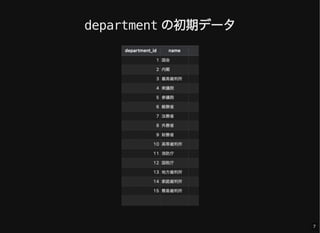

7. department の初期データ
7

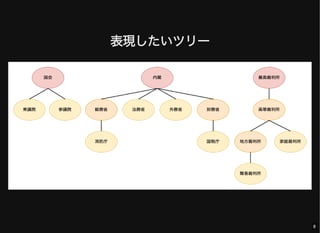

8. 表現したいツリー
8

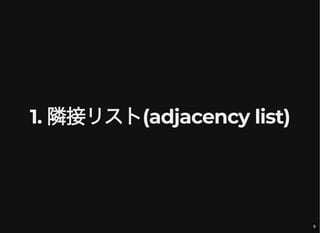

9. 1. 隣接リスト(adjacency list)
9

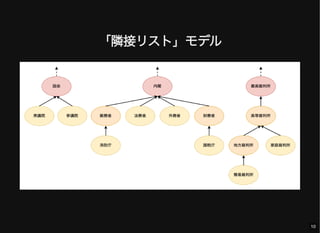

10. 「隣接リスト」モデル
10

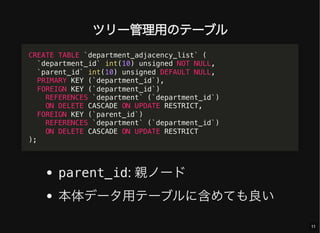

11. ツリー管理用のテーブル
parent_id: 親ノード
本体データ用テーブルに含めても良い
CREATE TABLE `department_adjacency_list` (
`department_id` int(10) unsigned NOT NULL,
`parent_id` int(10) unsigned DEFAULT NULL,
PRIMARY KEY (`department_id`),
FOREIGN KEY (`department_id`)
REFERENCES `department` (`department_id`)
ON DELETE CASCADE ON UPDATE RESTRICT,
FOREIGN KEY (`parent_id`)
REFERENCES `department` (`department_id`)
ON DELETE CASCADE ON UPDATE RESTRICT
);
11

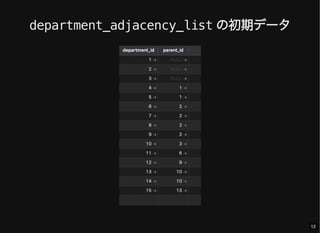

12. department_adjacency_list の初期データ
12

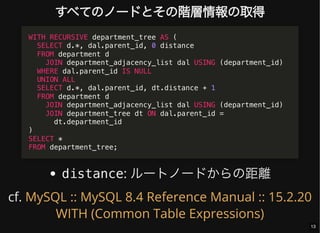

13. すべてのノードとその階層情報の取得
distance: ルートノードからの距離
cf.
WITH RECURSIVE department_tree AS (
SELECT d.*, dal.parent_id, 0 distance
FROM department d
JOIN department_adjacency_list dal USING (department_id)
WHERE dal.parent_id IS NULL
UNION ALL
SELECT d.*, dal.parent_id, dt.distance + 1
FROM department d
JOIN department_adjacency_list dal USING (department_id)
JOIN department_tree dt ON dal.parent_id =
dt.department_id
)
SELECT *
FROM department_tree;
MySQL :: MySQL 8.4 Reference Manual :: 15.2.20
WITH (Common Table Expressions)
13

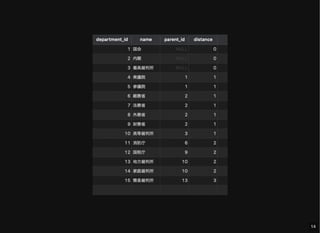

14. 14

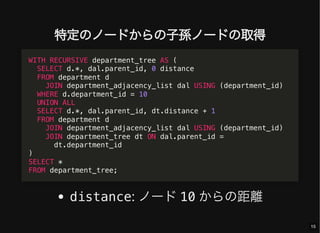

15. 特定のノードからの子孫ノードの取得
distance: ノード 10 からの距離
WITH RECURSIVE department_tree AS (
SELECT d.*, dal.parent_id, 0 distance
FROM department d
JOIN department_adjacency_list dal USING (department_id)
WHERE d.department_id = 10
UNION ALL
SELECT d.*, dal.parent_id, dt.distance + 1
FROM department d
JOIN department_adjacency_list dal USING (department_id)
JOIN department_tree dt ON dal.parent_id =
dt.department_id
)
SELECT *
FROM department_tree;
15

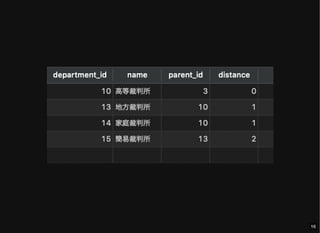

16. 16

17. 特定のノードの子ノードの取得
SELECT d.*
FROM department d
JOIN department_adjacency_list dal USING (department_id)
WHERE dal.parent_id = 10;
17

18. 18

19. 特定のノードの親ノードの取得
SELECT d.*
FROM department d
JOIN department_adjacency_list dal
ON d.department_id = dal.parent_id
WHERE dal.department_id = 10;
19

20. 20

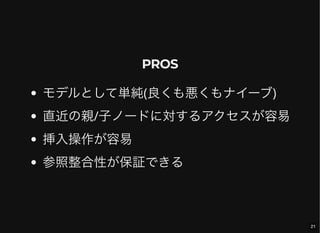

21. PROS
モデルとして単純(良くも悪くもナイーブ)
直近の親/子ノードに対するアクセスが容易
挿入操作が容易
参照整合性が保証できる
21

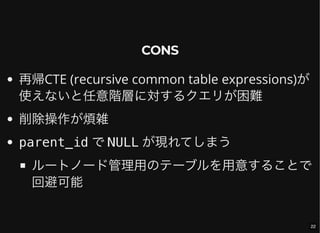

22. CONS
再帰CTE (recursive common table expressions)が
使えないと任意階層に対するクエリが困難
削除操作が煩雑
parent_id で NULL が現れてしまう
ルートノード管理用のテーブルを用意することで
回避可能
22

23. 2. 経路列挙(path enumeration)
a.k.a. 経路実体化(materialized path)
23

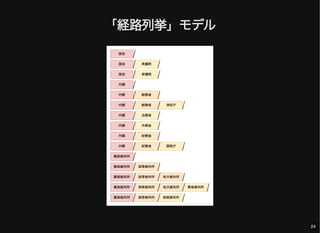

24. 「経路列挙」モデル
24

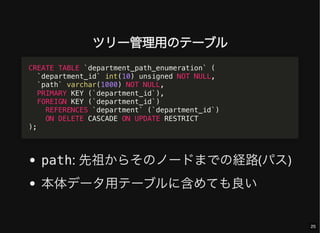

25. ツリー管理用のテーブル
path: 先祖からそのノードまでの経路(パス)
本体データ用テーブルに含めても良い
CREATE TABLE `department_path_enumeration` (
`department_id` int(10) unsigned NOT NULL,
`path` varchar(1000) NOT NULL,
PRIMARY KEY (`department_id`),
FOREIGN KEY (`department_id`)
REFERENCES `department` (`department_id`)
ON DELETE CASCADE ON UPDATE RESTRICT
);
25

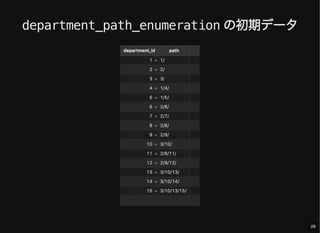

26. department_path_enumeration の初期データ
26

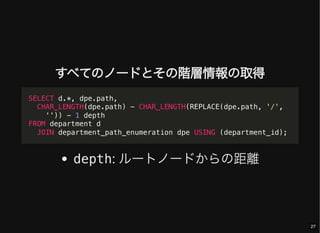

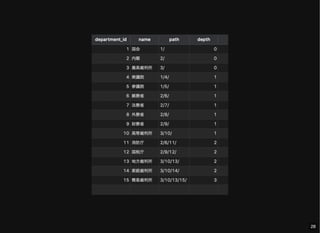

27. すべてのノードとその階層情報の取得
depth: ルートノードからの距離
SELECT d.*, dpe.path,
CHAR_LENGTH(dpe.path) - CHAR_LENGTH(REPLACE(dpe.path, '/',
'')) - 1 depth
FROM department d
JOIN department_path_enumeration dpe USING (department_id);
27

28. 28

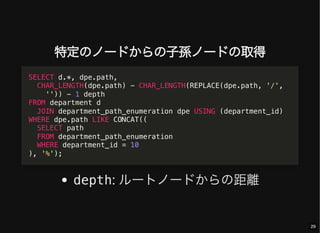

29. 特定のノードからの子孫ノードの取得
depth: ルートノードからの距離
SELECT d.*, dpe.path,
CHAR_LENGTH(dpe.path) - CHAR_LENGTH(REPLACE(dpe.path, '/',
'')) - 1 depth
FROM department d
JOIN department_path_enumeration dpe USING (department_id)
WHERE dpe.path LIKE CONCAT((
SELECT path
FROM department_path_enumeration
WHERE department_id = 10
), '%');
29

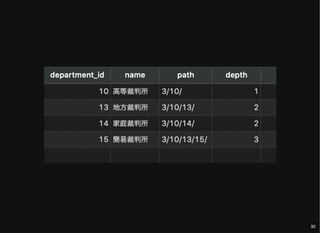

30. 30

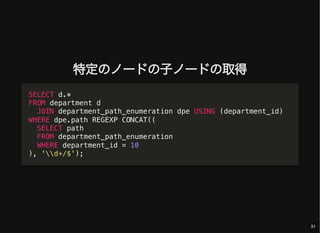

31. 特定のノードの子ノードの取得
SELECT d.*
FROM department d
JOIN department_path_enumeration dpe USING (department_id)
WHERE dpe.path REGEXP CONCAT((
SELECT path
FROM department_path_enumeration
WHERE department_id = 10
), 'd+/$');
31

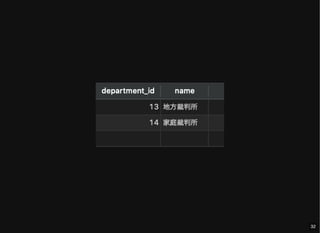

32. 32

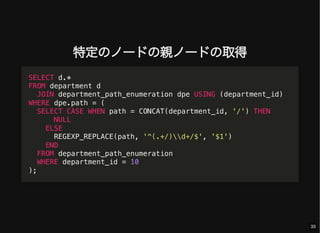

33. 特定のノードの親ノードの取得
SELECT d.*
FROM department d
JOIN department_path_enumeration dpe USING (department_id)
WHERE dpe.path = (
SELECT CASE WHEN path = CONCAT(department_id, '/') THEN
NULL
ELSE
REGEXP_REPLACE(path, '^(.+/)d+/$', '$1')
END
FROM department_path_enumeration
WHERE department_id = 10
);
33

34. 34

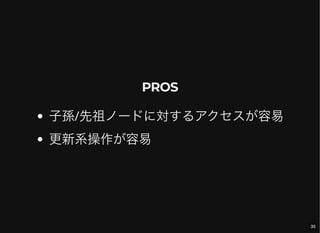

35. PROS
子孫/先祖ノードに対するアクセスが容易
更新系操作が容易
35

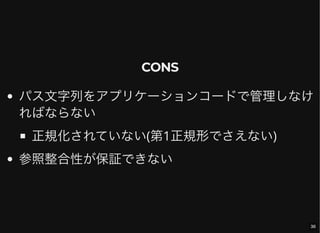

36. CONS
パス文字列をアプリケーションコードで管理しなけ
ればならない
正規化されていない(第1正規形でさえない)
参照整合性が保証できない
36

37. 3. 入れ子集合(nested sets)
cf. 入れ子区間(nested intervals)
37

38. 「入れ子集合」モデル
38

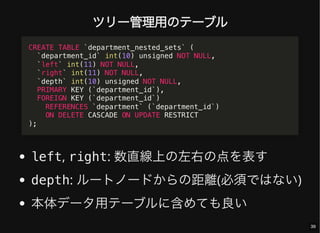

39. ツリー管理用のテーブル
left, right: 数直線上の左右の点を表す
depth: ルートノードからの距離(必須ではない)
本体データ用テーブルに含めても良い
CREATE TABLE `department_nested_sets` (
`department_id` int(10) unsigned NOT NULL,
`left` int(11) NOT NULL,
`right` int(11) NOT NULL,
`depth` int(10) unsigned NOT NULL,
PRIMARY KEY (`department_id`),
FOREIGN KEY (`department_id`)
REFERENCES `department` (`department_id`)
ON DELETE CASCADE ON UPDATE RESTRICT
);
39

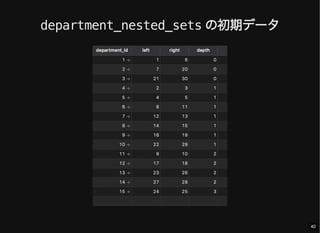

40. department_nested_sets の初期データ
40

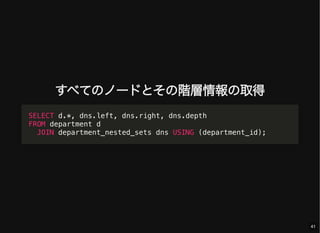

41. すべてのノードとその階層情報の取得
SELECT d.*, dns.left, dns.right, dns.depth
FROM department d
JOIN department_nested_sets dns USING (department_id);
41

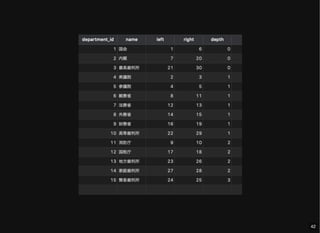

42. 42

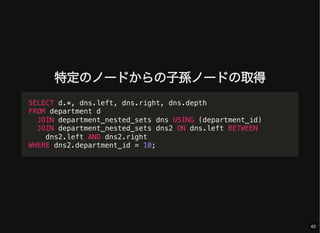

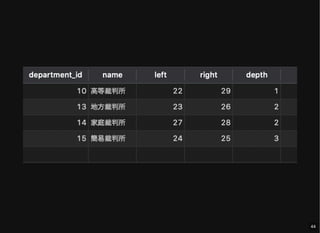

43. 特定のノードからの子孫ノードの取得
SELECT d.*, dns.left, dns.right, dns.depth
FROM department d
JOIN department_nested_sets dns USING (department_id)
JOIN department_nested_sets dns2 ON dns.left BETWEEN
dns2.left AND dns2.right
WHERE dns2.department_id = 10;
43

44. 44

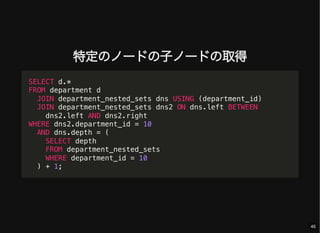

45. 特定のノードの子ノードの取得
SELECT d.*
FROM department d
JOIN department_nested_sets dns USING (department_id)
JOIN department_nested_sets dns2 ON dns.left BETWEEN
dns2.left AND dns2.right
WHERE dns2.department_id = 10
AND dns.depth = (
SELECT depth
FROM department_nested_sets
WHERE department_id = 10
) + 1;
45

46. 46

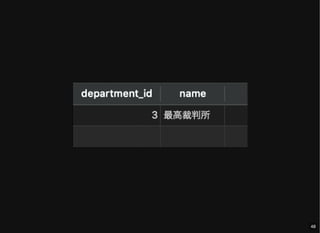

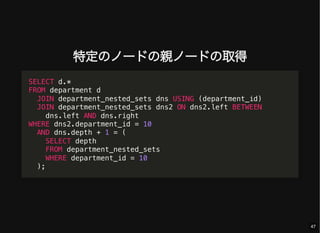

47. 特定のノードの親ノードの取得
SELECT d.*
FROM department d
JOIN department_nested_sets dns USING (department_id)
JOIN department_nested_sets dns2 ON dns2.left BETWEEN
dns.left AND dns.right
WHERE dns2.department_id = 10
AND dns.depth + 1 = (
SELECT depth
FROM department_nested_sets
WHERE department_id = 10
);
47

48. 48

49. PROS
子孫/先祖ノードに対するアクセスが容易
削除操作が容易
49

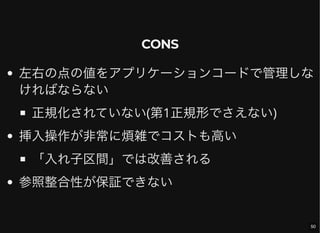

50. CONS
左右の点の値をアプリケーションコードで管理しな
ければならない
正規化されていない(第1正規形でさえない)
挿入操作が非常に煩雑でコストも高い
「入れ子区間」では改善される
参照整合性が保証できない
50

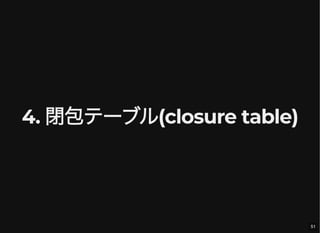

51. 4. 閉包テーブル(closure table)
51

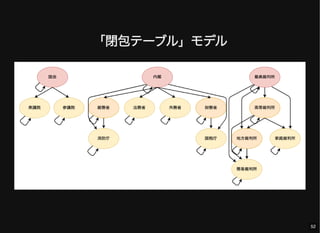

52. 「閉包テーブル」モデル
52

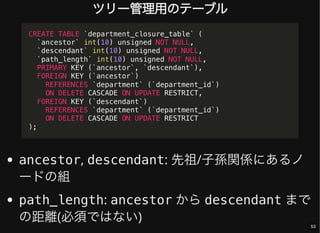

53. ツリー管理用のテーブル
ancestor, descendant: 先祖/子孫関係にあるノ
ードの組
path_length: ancestor から descendant まで
の距離(必須ではない)
CREATE TABLE `department_closure_table` (
`ancestor` int(10) unsigned NOT NULL,
`descendant` int(10) unsigned NOT NULL,
`path_length` int(10) unsigned NOT NULL,
PRIMARY KEY (`ancestor`, `descendant`),
FOREIGN KEY (`ancestor`)
REFERENCES `department` (`department_id`)
ON DELETE CASCADE ON UPDATE RESTRICT,
FOREIGN KEY (`descendant`)
REFERENCES `department` (`department_id`)
ON DELETE CASCADE ON UPDATE RESTRICT
);
53

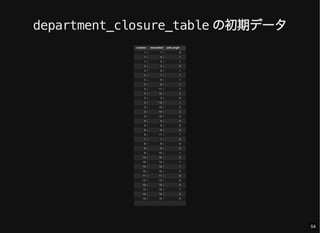

54. department_closure_table の初期データ
54

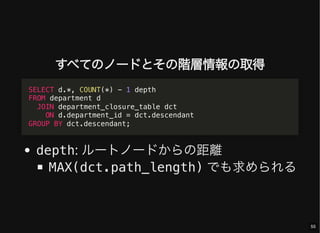

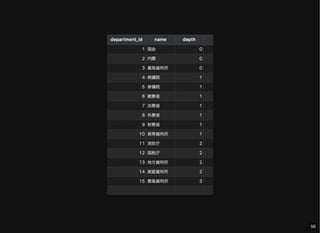

55. すべてのノードとその階層情報の取得
depth: ルートノードからの距離
MAX(dct.path_length) でも求められる
SELECT d.*, COUNT(*) - 1 depth
FROM department d
JOIN department_closure_table dct
ON d.department_id = dct.descendant
GROUP BY dct.descendant;
55

56. 56

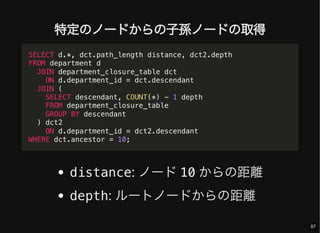

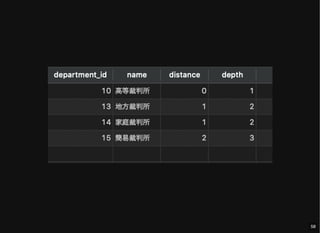

57. 特定のノードからの子孫ノードの取得
distance: ノード 10 からの距離
depth: ルートノードからの距離
SELECT d.*, dct.path_length distance, dct2.depth
FROM department d
JOIN department_closure_table dct
ON d.department_id = dct.descendant
JOIN (
SELECT descendant, COUNT(*) - 1 depth
FROM department_closure_table
GROUP BY descendant
) dct2
ON d.department_id = dct2.descendant
WHERE dct.ancestor = 10;
57

58. 58

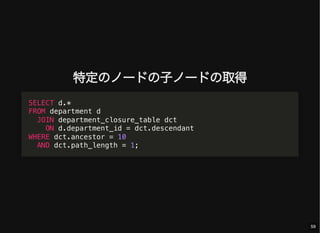

59. 特定のノードの子ノードの取得
SELECT d.*
FROM department d
JOIN department_closure_table dct
ON d.department_id = dct.descendant
WHERE dct.ancestor = 10
AND dct.path_length = 1;
59

60. 60

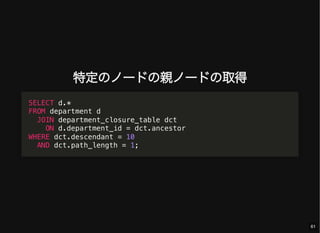

61. 特定のノードの親ノードの取得
SELECT d.*
FROM department d
JOIN department_closure_table dct
ON d.department_id = dct.ancestor
WHERE dct.descendant = 10
AND dct.path_length = 1;
61

62. 62

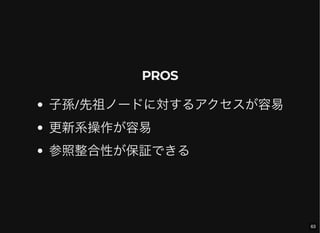

63. PROS
子孫/先祖ノードに対するアクセスが容易
更新系操作が容易
参照整合性が保証できる
63

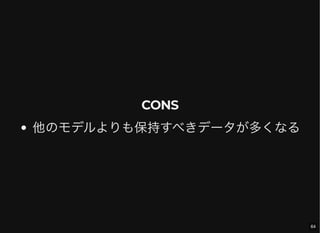

64. CONS
他のモデルよりも保持すべきデータが多くなる
64

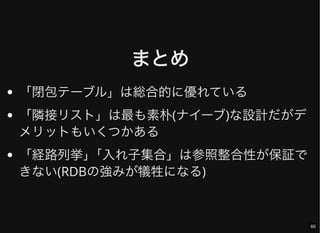

65. まとめ
「閉包テーブル」は総合的に優れている
「隣接リスト」は最も素朴(ナイーブ)な設計だがデ
メリットもいくつかある
「経路列挙」
「入れ子集合」は参照整合性が保証で
きない(RDBの強みが犠牲になる)
65

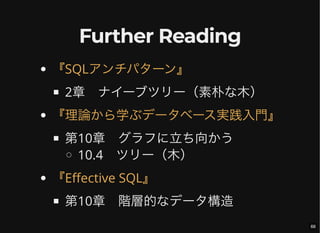

66. Further Reading
2章 ナイーブツリー（素朴な木）
第10章 グラフに立ち向かう
10.4 ツリー（木）
第10章 階層的なデータ構造
『SQLアンチパターン』
『理論から学ぶデータベース実践入門』
『Effective SQL』
66

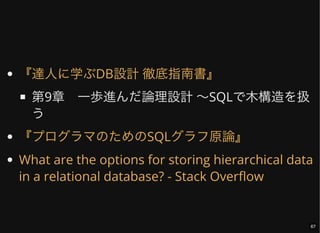

67. 第9章 一歩進んだ論理設計 ～SQLで木構造を扱
う
『達人に学ぶDB設計 徹底指南書』
『プログラマのためのSQLグラフ原論』
What are the options for storing hierarchical data
in a relational database? - Stack Overflow
67
