un modul de instalatii pentru scoala profesionala

1. Xsam instalatori Modulul 4 INSTALAŢII

9. Schema generală a unei alimentari cu apă potabilă

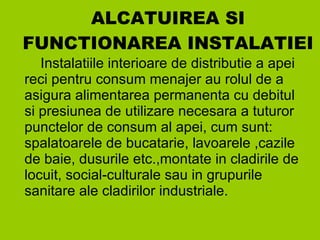

21. INSTALATII INTERIOARE DE DISTRIBUTIE A APEI RECI

26. Elementele componente ale instalatiei: 1-conducta principala de distributie 2-coloana 3-conducta de legatura la punctele de consum 4-robinet de inchidere si golire 5-robinet cu ventil drept 6-robinet coltar 7-racord la bateria de amestec

29. INSTALATII DE ALIMENTARE CU APA CALDA

31. INSTALATIA PENTRU DISTRIBUTIA APEI CALDE DE CONSUM 1-conducta principala de distributie 2-coloana 3-conducta de legatura 4-lavoar 5-cada de baie 6-spalator simplu de bucatarie 7-baterie amestecatoare 8-robinet de inchidere 9-robinet de inchidere si golire

34. INSTALAŢIA DE PREPARARE A APEI CALDE DE CONSUM

40. INSTALATII INTERIOARE DE CANALIZARE

44. Schema instalatiei interioare de canalizare a apelor uzate menajere 1.obiecte sanitare 2.sifon 3.conducte de legatura) 4.coloane 5.conducte orizontale (colectoare) 6.camin exterior de racord 7. piesa de curatire 8. conducta de ventilare principala 9. caciula de protectie 10. sifon de pardoseala

51. CLASIFICAREA, ALCATUIREA SI FUNCTIONAREA RETELELOR EXTERIOARE DE CANALIZARE

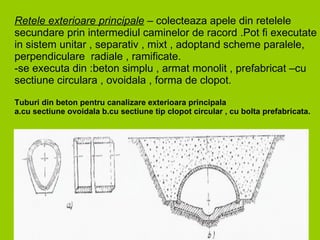

54. R etele exterioare principale – colecteaza apele din retelele secundare prin intermediul caminelor de racord .Pot fi executate in sistem unitar , separativ , mixt , adoptand scheme paralele, perpendiculare radiale , ramificate. -se executa din :beton simplu , armat monolit , prefabricat –cu sectiune circulara , ovoidala , forma de clopot. Tuburi din beton pentru canalizare exterioara principala a.cu sectiune ovoidala b.cu sectiune tip clopot circular , cu bolta prefabricata.
