Il documento descrive il processo di incisione laser per la creazione di texture 2D e 3D su calzature, utilizzando tecnologie avanzate come il D.R.E.® per garantire un'alta qualità e conformità ai design. Include i dettagli sulla digitalizzazione delle texture e i vari passaggi necessari per la validazione, mapping e incisione finale. Sono forniti esempi specifici di applicazioni di texture e finiture, insieme a informazioni sulla profondità delle incisioni.

1. Laser or nothing.
Dal 2005

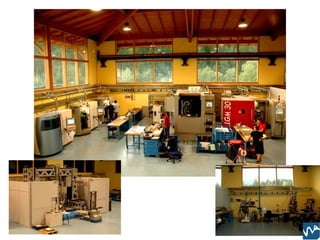

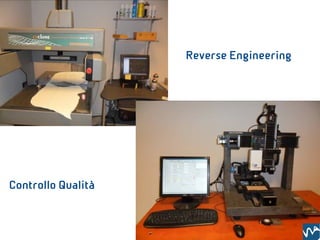

4. Reverse Engineering
Controllo Qualità

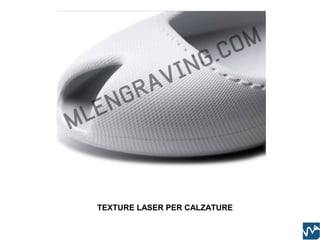

5. TEXTURE LASER PER CALZATURE

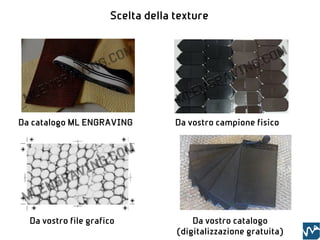

6. Scelta della texture
Da catalogo ML ENGRAVING Da vostro campione fisico
Da vostro file grafico Da vostro catalogo
(digitalizzazione gratuita)

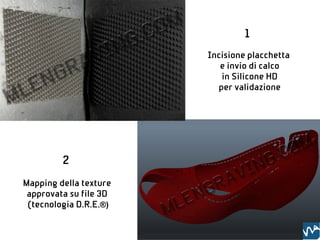

7. 1
Incisione placchetta
e invio di calco
in Silicone HD
per validazione
2
Mapping della texture
approvata su file 3D
(tecnologia D.R.E.®)

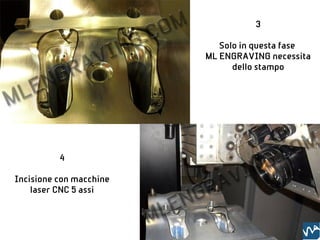

8. 3
Solo in questa fase
ML ENGRAVING necessita
dello stampo
4
Incisione con macchine
laser CNC 5 assi

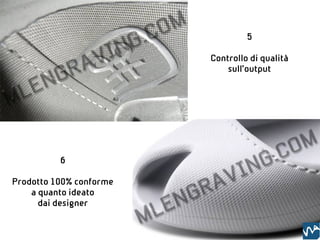

9. 5
Controllo di qualità
sull’output
6
Prodotto 100% conforme
a quanto ideato
dai designer

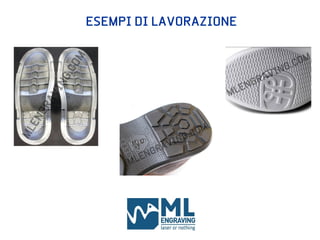

10. ESEMPI DI LAVORAZIONE

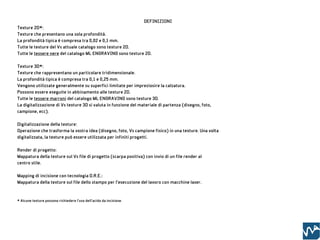

11. DEFINIZIONI
Texture 2D*:
Texture che presentano una sola profondità.
La profondità tipica è compresa tra 0,02 e 0,1 mm.
Tutte le texture del Vs attuale catalogo sono texture 2D.
Tutte le tessere nere del catalogo ML ENGRAVING sono texture 2D.
Texture 3D*:
Texture che rappresentano un particolare tridimensionale.
La profondità tipica è compresa tra 0,1 e 0,25 mm.
Vengono utilizzate generalmente su superfici limitate per impreziosire la calzatura.
Possono essere eseguite in abbinamento alle texture 2D.
Tutte le tessere marroni del catalogo ML ENGRAVING sono texture 3D.
La digitalizzazione di Vs texture 3D si valuta in funzione del materiale di partenza (disegno, foto,
campione, ecc).
Digitalizzazione della texture:
Operazione che trasforma la vostra idea (disegno, foto, Vs campione fisico) in una texture. Una volta
digitalizzata, la texture può essere utilizzata per infiniti progetti.
Render di progetto:
Mappatura della texture sul Vs file di progetto (scarpa positiva) con invio di un file render al
centro stile.
Mapping di incisione con tecnologia D.R.E.:
Mappatura della texture sul file dello stampo per l’esecuzione del lavoro con macchine laser.
* Alcune texture possono richiedere l’uso dell’acido da incisione.

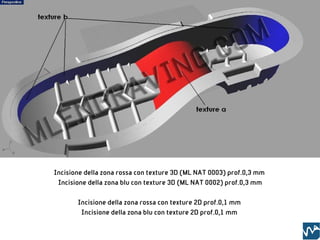

12. Incisione della zona rossa con texture 3D (ML NAT 0003) prof.0,3 mm
Incisione della zona blu con texture 3D (ML NAT 0002) prof.0,3 mm
Incisione della zona rossa con texture 2D prof.0,1 mm
Incisione della zona blu con texture 2D prof.0,1 mm

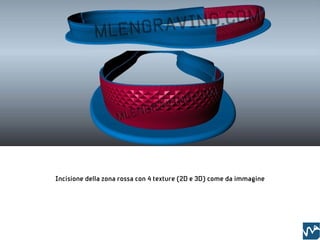

13. Incisione della zona rossa con 4 texture (2D e 3D) come da immagine

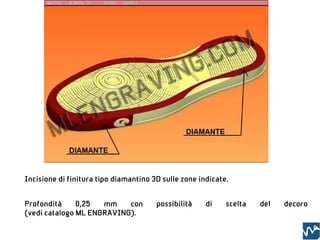

14. 2
1
Incisione di finitura tipo diamantino 3D sulle zone indicate.
Profondità 0,25 mm con possibilità di scelta del decoro
(vedi catalogo ML ENGRAVING).

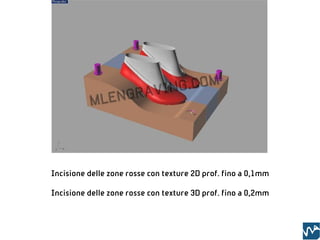

15. Incisione delle zone rosse con texture 2D prof. fino a 0,1mm
Incisione delle zone rosse con texture 3D prof. fino a 0,2mm

16. Decorazione su tutta la zona viola:
Texture 2D, prof 0,1 mm
Texture 3D, prof 0,25 mm

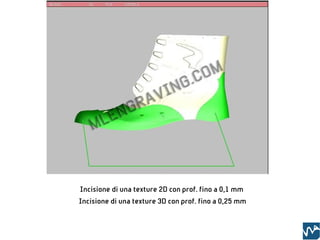

17. Incisione di una texture 2D con prof. fino a 0,1 mm
Incisione di una texture 3D con prof. fino a 0,25 mm

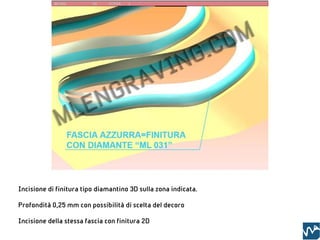

18. Incisione di finitura tipo diamantino 3D sulla zona indicata.
Profondità 0,25 mm con possibilità di scelta del decoro
Incisione della stessa fascia con finitura 2D

19. Digitalizzazione texture da Vs campione per approvazione
Incisione laser della texture sugli stampi (compreso il bordo esterno)

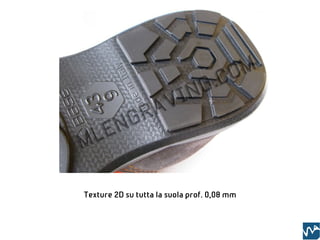

20. Texture 2D su tutta la suola prof. 0,08 mm

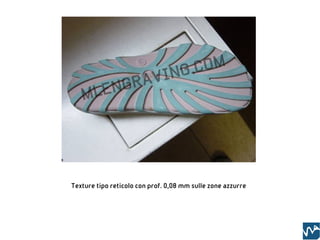

21. Texture tipo reticolo con prof. 0,08 mm sulle zone azzurre

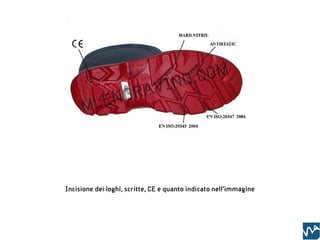

22. Incisione dei loghi, scritte, CE e quanto indicato nell’immagine

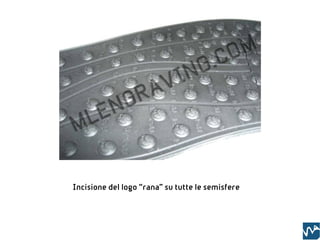

23. Incisione del logo “rana” su tutte le semisfere

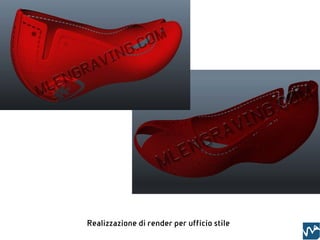

24. Realizzazione di render per ufficio stile

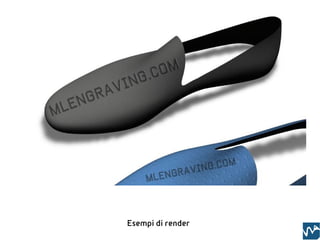

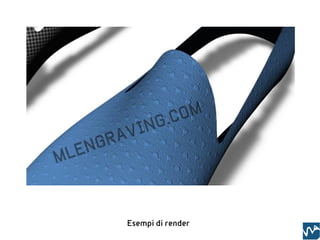

25. Esempi di render

26. Esempi di render

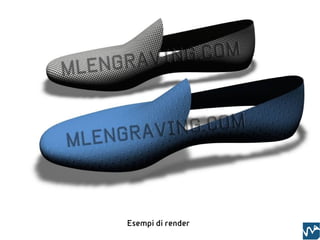

27. Esempi di render

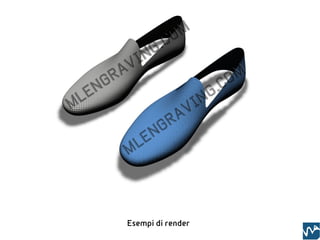

28. Esempi di render

29. Esempi di render
