Il documento tratta i concetti fondamentali della stampa digitale grande formato, con un focus sulle tecnologie thermal e piezo per la stampa ink-jet. Viene esaminato il funzionamento delle testine di stampa, le modalità di stampa, le configurazioni di inchiostro e le specifiche tecniche delle macchine. Infine, si discute della gestione del colore e dell'importanza di vari fattori per un corretto funzionamento del sistema di stampa.

1. Concetti di base

2. Stampa digitale grande formato Thermal o Piezo Concetti di base I componenti del tuo “sistema” Conoscenza Elementi del sistema

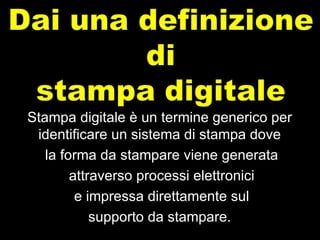

3. Stampa digitale è un termine generico per identificare un sistema di stampa dove la forma da stampare viene generata attraverso processi elettronici e impressa direttamente sul supporto da stampare.

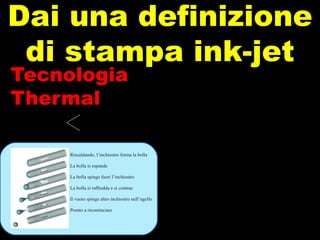

4. Tecnologia Thermal Dai una definizione di stampa ink-jet Tecnologia di stampa dove tramite il riscaldamento di una resistenza, l’inchiostro viene nebulizzato e spinto sul media. Essendo un inchiostro a base acqua è necessario utilizzare media cotizzati, cioè trattati per assorbire l’inchiostro Dye Pigmento Ink a base acqua

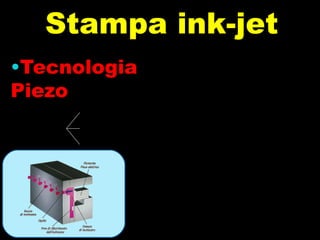

5. Tecnologia Piezo Tecnologia di stampa dove l’inchiostro viene spinto sul media mediante la contrazione di un quarzo ottenuta con un impulso elettrico. Con gli inchiostri a base acqua e a base olio è necessario utilizzare media cotizzati, con inchiostro a base solvente si possono utilizzare media non trattati. Stampa ink-jet Base acqua Base olio Ink pigmentati Base solvente

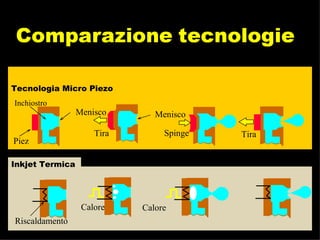

6. Menisco Piezo Inchiostro Riscaldamento Tira Calore Menisco Spinge Calore Tira Tecnologia Micro Piezo Inkjet Termica

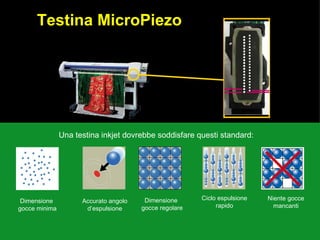

7. Dimensione gocce regolare Dimensione gocce minima Ciclo espulsione rapido Niente gocce mancanti Una testina inkjet dovrebbe soddisfare questi standard: Accurato angolo d’espulsione Testina MicroPiezo

8. Testina EPSON Specifiche Tipo: Testine a getto di inchiostro piezo 2 Testine / 1 macchina SP 4 Testine / 1 macchina RS-VP 6 Testine / 1 macchina XC-XJ 2 Colori / 1 testina 4 Colori Ugelli: 180 ugelli / 1 linea Larghezza di stampa: circa 1 pollice

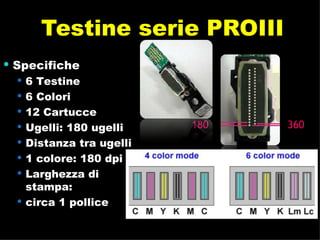

9. Testine serie PROIII 360 180 Specifiche 6 Testine 6 Colori 12 Cartucce Ugelli: 180 ugelli Distanza tra ugelli 1 colore: 180 dpi Larghezza di stampa: circa 1 pollice

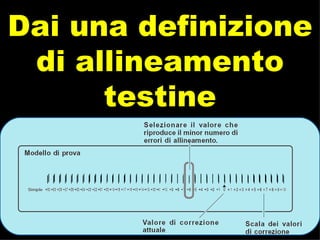

11. Dai una definizione di allineamento testine

12. a b Testa disallineata

13. Quali problematiche danno le testine disallineate?

15. Dai una definizione di Passaggi di stampa

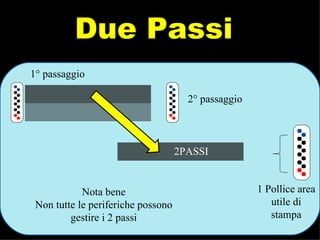

16. 2PASSI 1 Pollice area utile di stampa Due Passi 1° passaggio 2° passaggio Nota bene Non tutte le periferiche possono gestire i 2 passi

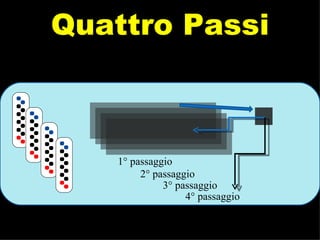

17. Quattro Passi 1° passaggio 2° passaggio 3° passaggio 4° passaggio

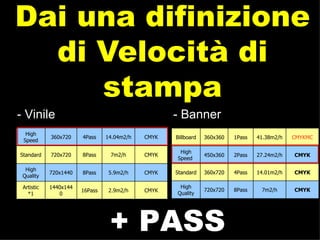

18. Dai una difinizione di Velocità di stampa - Banner - Vinile + PASS Print Mode Dpi Pass Speed Colour config. Billboard 360x360 1Pass 41.38m2/h CMYKMC High Speed 450x360 2Pass 27.24m2/h CMYK Standard 360x720 4Pass 14.01m2/h CMYK High Quality 720x720 8Pass 7m2/h CMYK Print Mode Dpi Pass Speed Colour config. High Speed 360x720 4Pass 14.04m2/h CMYK Standard 720x720 8Pass 7m2/h CMYK High Quality 720x1440 8Pass 5.9m2/h CMYK Artistic *1 1440x1440 16Pass 2.9m2/h CMYK

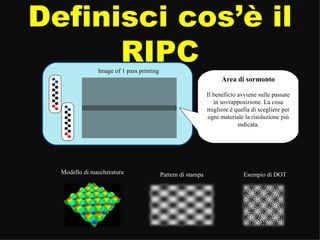

19. Definisci cos’è il RIPC Area di sormonto Il beneficio avviene sulle passate in sovrapposizione. La cosa migliore è quella di scegliere per ogni materiale la risoluzione più indicata. Image of 1 pass printing Pattern di stampa Modello di mascheratura Esempio di DOT

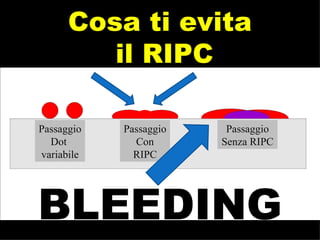

20. BLEEDING Cosa ti evita il RIPC Passaggio Dot variabile Passaggio Con RIPC Passaggio Senza RIPC

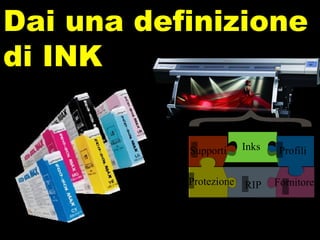

21. Dai una definizione di INK Supporti Protezione RIP Fornitore Profili Inks

22. Inks Base acqua dye e pigmentati Dai una definizione di DYE e PIGMENTATO Supporti Protezione RIP Fornitore Profili Inks

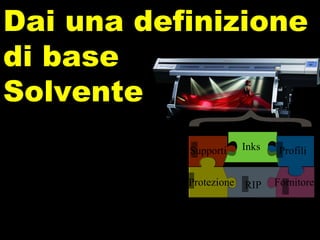

23. Inks a base solvente: Ecosolvent Lowsolvent Mildsolvent Dai una definizione di base Solvente Supporti Protezione RIP Fornitore Profili Inks

24. Inks a base solvente: StrongSolvent Dai una definizione di Strong Solvent Supporti Protezione RIP Fornitore Profili Inks

25. Quanto dura in esterno una stampa a solvente?

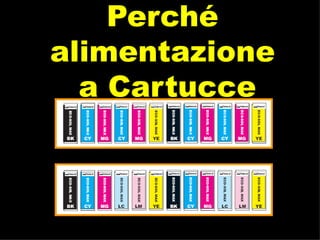

26. Perché alimentazione a Cartucce DOPPIA QUADRICROMIA LIGHT CYAN – LIGHT MAGENTA

27. Dai una definizione di RGB Colori Primari

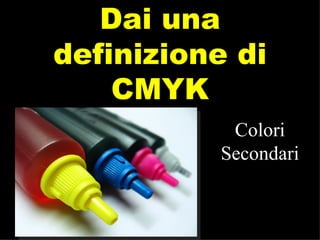

28. Dai una definizione di CMYK Colori Secondari

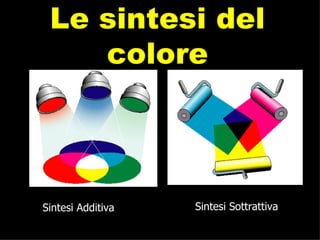

29. Sintesi Additiva Sintesi Sottrattiva Le sintesi del colore

30. Perché in macchina ho il nero?

31. C,M,Y,K C,M,Y,K + Lc, Lm Perché Light Cyan e Light Magenta

32. I dati raster possono essere memorizzati attraverso tipologie di file che sfruttando algoritmi di compressione diversi, gravando in modo differente sul supporto di memorizzazione. I formati raster più comuni sono i seguenti: tiff, jpeg, gif, raw, png, bmp, tga. A B

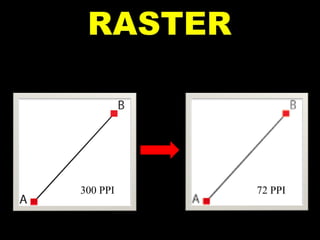

33. Si parla di Immagini RASTER, tutte le immagini costuite da mappe di PIXEL (picture element) 300 PPI 72 PPI

34. DPI (Dot per Inch) punti colore all’interno di un pollice quadrato RISOLUZIONE PPI (Pixel per Inch) da quanti pixel è composta la nostra immagine in orizzontale e verticale

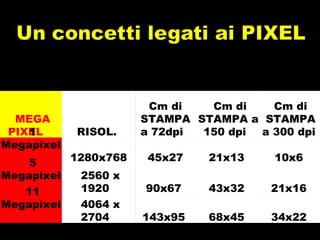

35. RISOLUZIONE MEGA PIXEL RISOL. Cm di STAMPA a 72dpi Cm di STAMPA a 150 dpi Cm di STAMPA a 300 dpi 1 Megapixel 1280x768 45x27 21x13 10x6 5 Megapixel 2560 x 1920 90x67 43x32 21x16 11 Megapixel 4064 x 2704 143x95 68x45 34x22

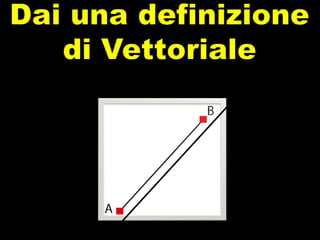

36. Si parla di Immagini, costruite con primitive geometriche, punti, curve e linee

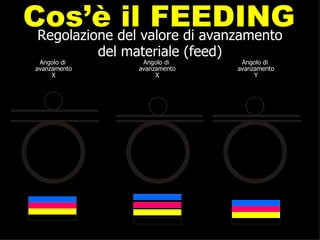

37. Regolazione del valore di avanzamento del materiale (feed) Cos’è il FEEDING BANDING STAMPA STAMPA STAMPA Angolo di avanzamento X Angolo di avanzamento X Angolo di avanzamento Y Materiale A Materiale B Materiale B

38. Cos’è il Calibration Test d’avanzamento

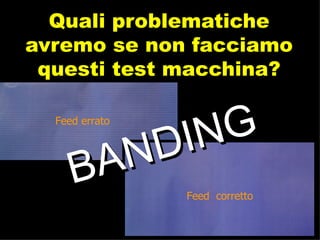

39. Quali problematiche avremo se non facciamo questi test macchina? BANDING Feed errato Feed corretto

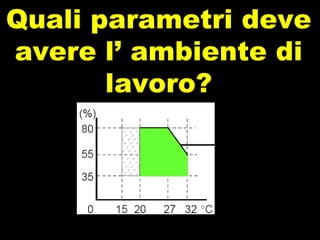

40. Quali parametri deve avere l’ ambiente di lavoro? Umidità Temperatura OTTIMALI

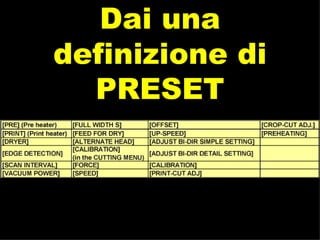

41. Dai una definizione di PRESET

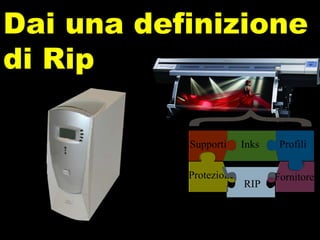

42. Supporti Protezione Inks Fornitore Profili Dai una definizione di Rip RIP

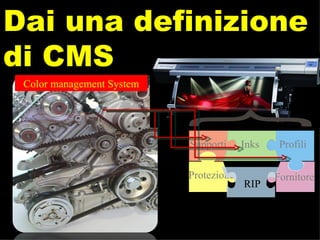

43. Supporti Protezione Inks Fornitore Profili Dai una definizione di CMS Color management System RIP

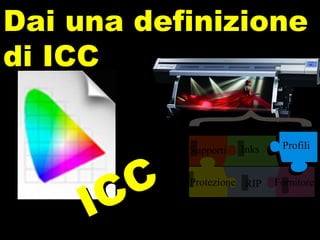

44. Dai una definizione di ICC ICC Supporti Protezione RIP Inks Fornitore Profili

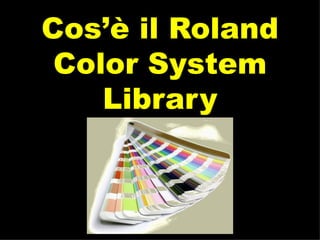

45. Cos’è il Roland Color System Library

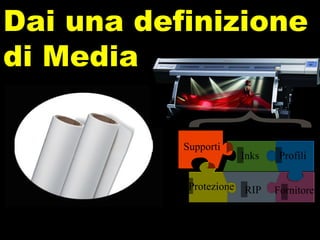

46. Dai una definizione di Media RIP Inks Fornitore Profili Protezione Supporti

47. Dai una definizione di finishing o protezione Protezione Supporti RIP Inks Fornitore Profili

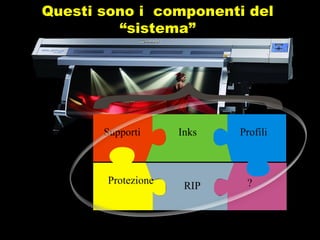

48. Questi sono i componenti del “sistema” Supporti Protezione RIP Inks ? Profili

49. E ora la domanda più difficile!

50. Fattori precisi - Consulenza - Training - Assistenza applicativa - Tempestività Datti una definizione come fornitore RIP Supporti Protezione Inks Profili
