Dokumen tersebut membahas tentang penilaian mata kuliah Data Model, Arsitektur dan Antar Muka yang terdiri dari UTS 30%, UAS 40%, dan tugas yang diberikan hanya bagi mereka yang berhak. Dokumen ini juga membahas tentang konsep data model, arsitektur tiga tingkat, kemerdekaan data, bahasa akses database, dan berbagai jenis antarmuka untuk mengakses basis data.

1. Data Model, Arsitektur dan Antar Muka
22 September 2011

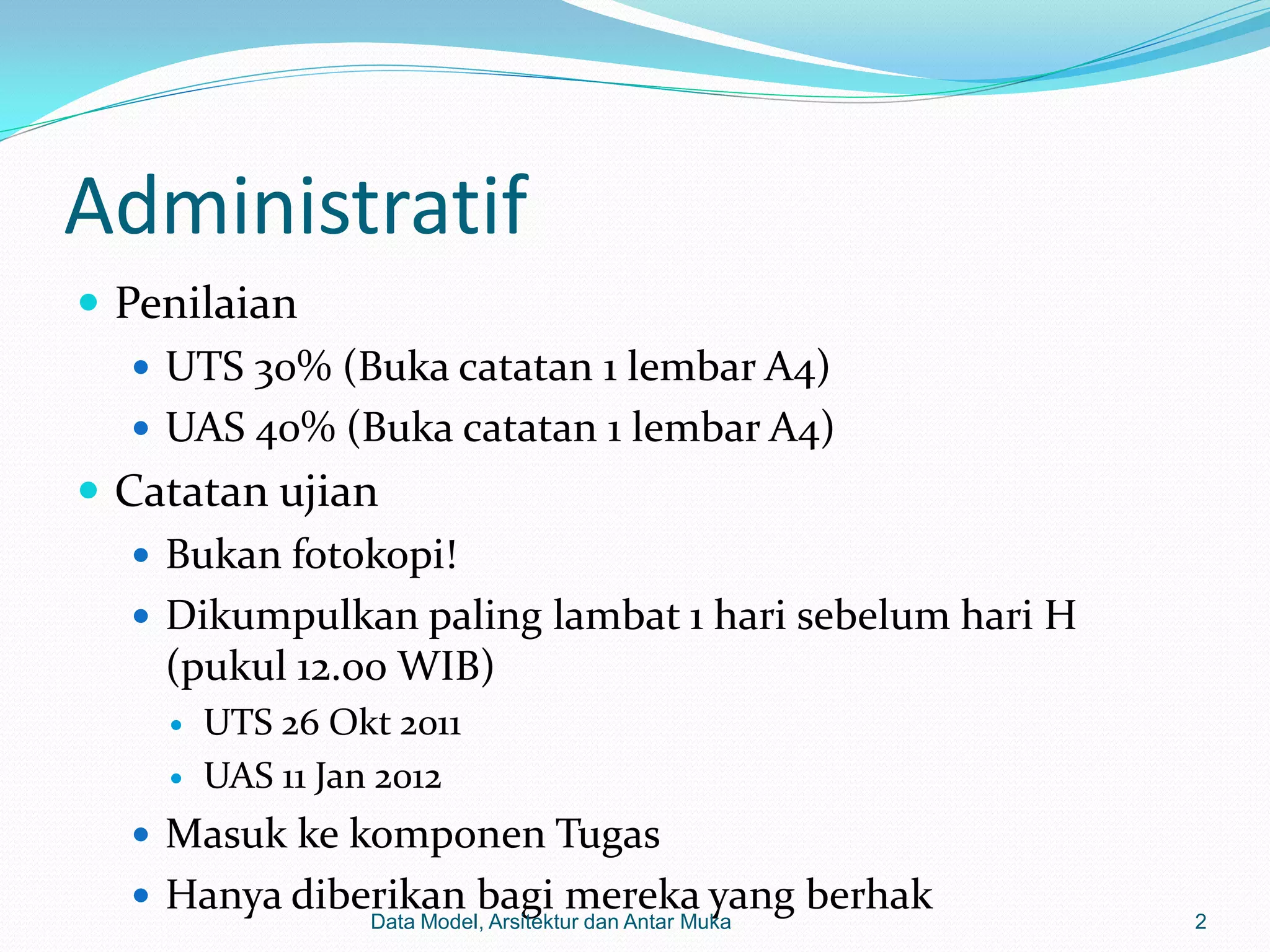

2. Administratif
 Penilaian
 UTS 30% (Buka catatan 1 lembar A4)
 UAS 40% (Buka catatan 1 lembar A4)
 Catatan ujian
 Bukan fotokopi!
 Dikumpulkan paling lambat 1 hari sebelum hari H
(pukul 12.00 WIB)
 UTS 26 Okt 2011
 UAS 11 Jan 2012
 Masuk ke komponen Tugas
 Hanya diberikan bagi mereka yang berhak
Data Model, Arsitektur dan Antar Muka 2

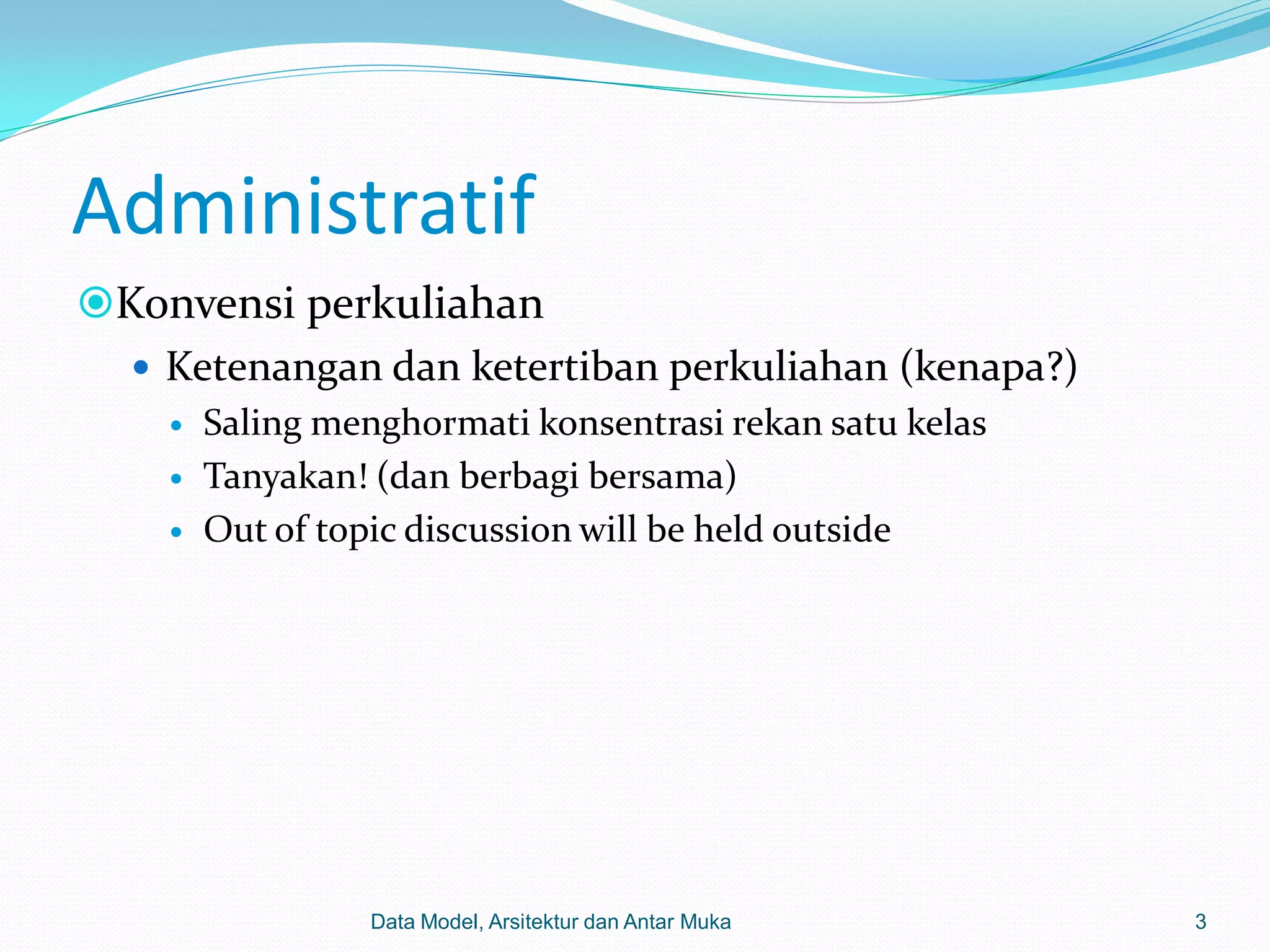

3. Administratif
Konvensi perkuliahan
 Ketenangan dan ketertiban perkuliahan (kenapa?)
 Saling menghormati konsentrasi rekan satu kelas
 Tanyakan! (dan berbagi bersama)
 Out of topic discussion will be held outside
Data Model, Arsitektur dan Antar Muka 3

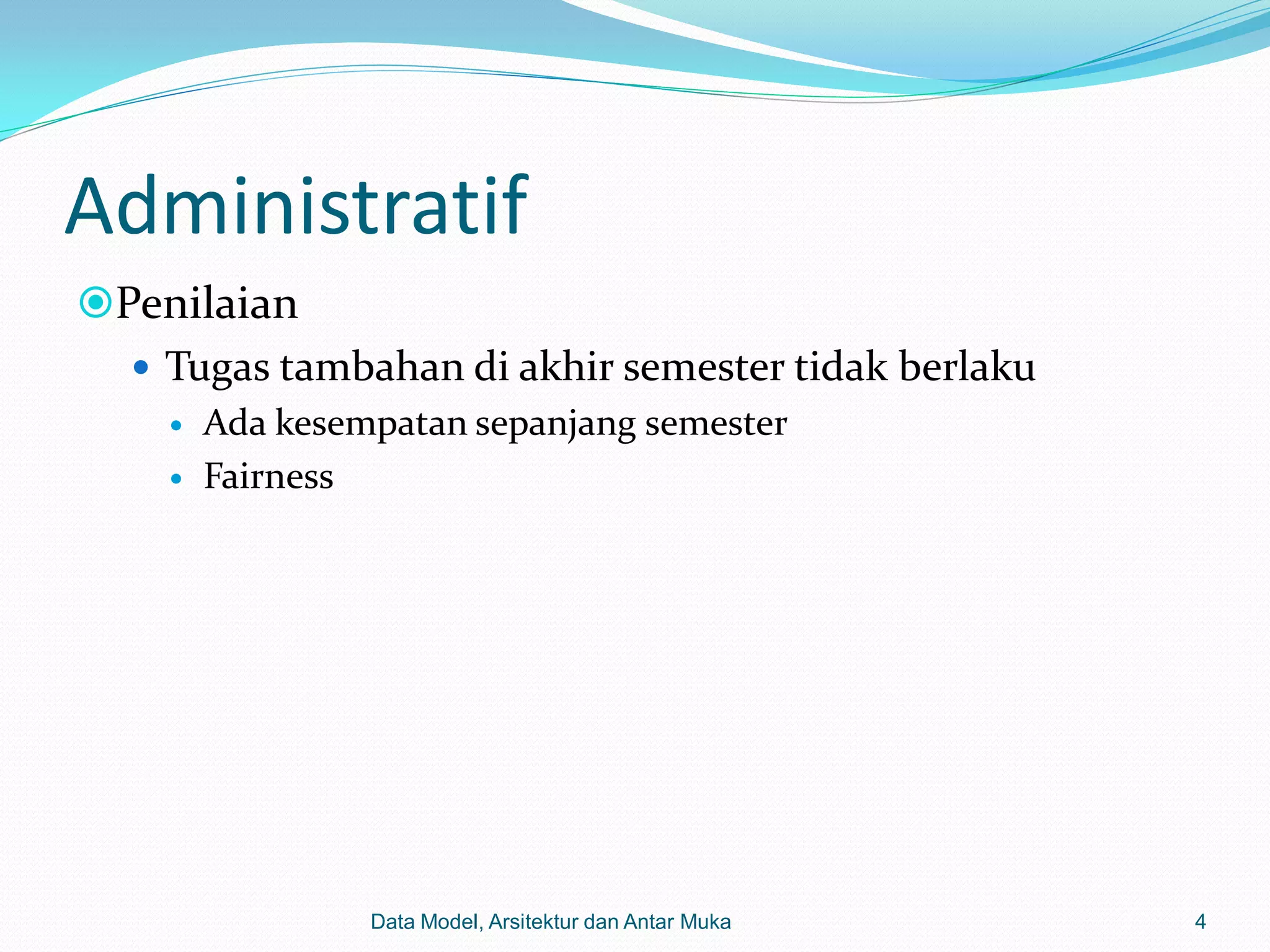

4. Administratif
Penilaian
 Tugas tambahan di akhir semester tidak berlaku
 Ada kesempatan sepanjang semester
 Fairness
Data Model, Arsitektur dan Antar Muka 4

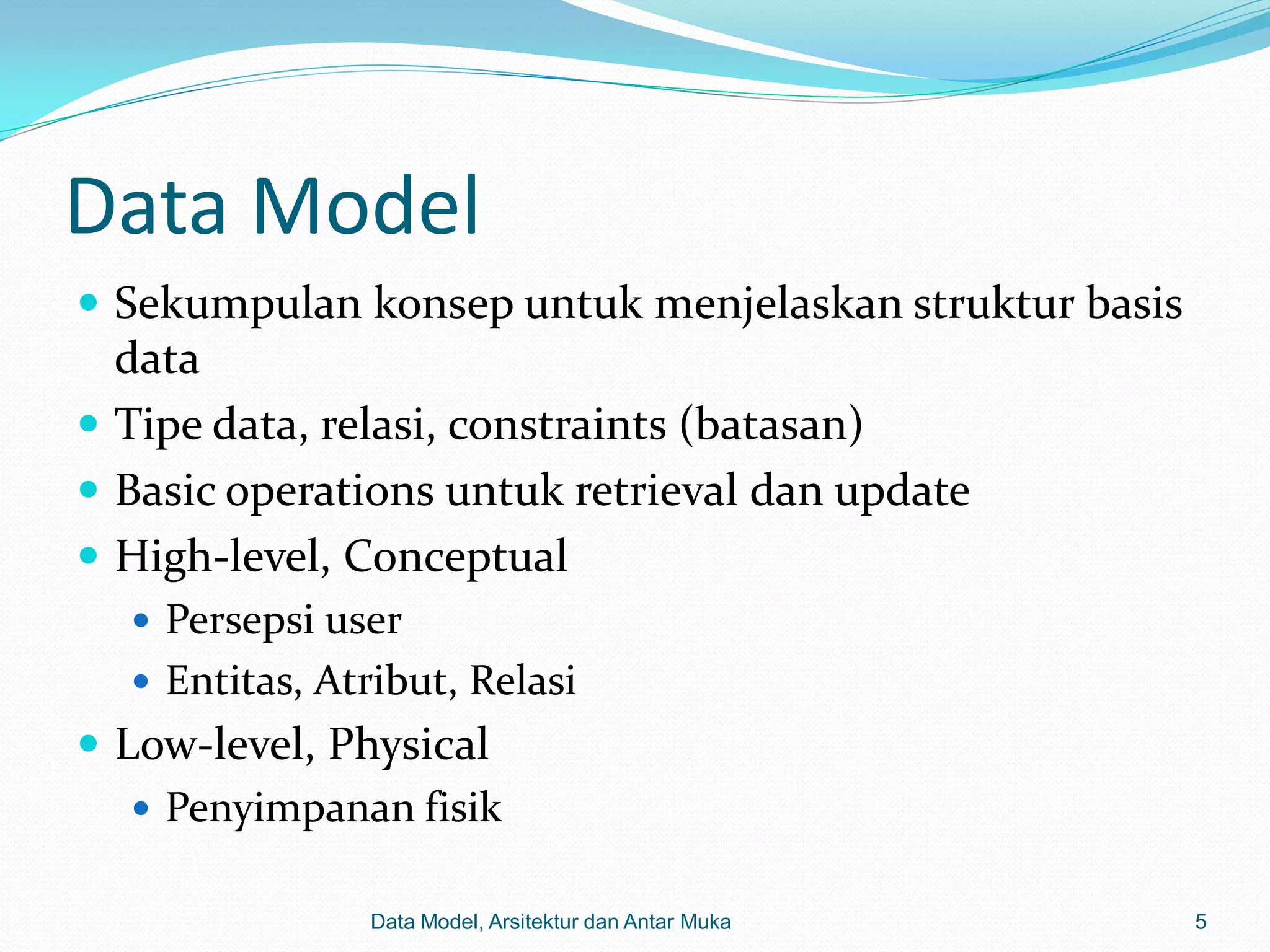

5. Data Model
 Sekumpulan konsep untuk menjelaskan struktur basis
data
 Tipe data, relasi, constraints (batasan)
 Basic operations untuk retrieval dan update
 High-level, Conceptual
 Persepsi user
 Entitas, Atribut, Relasi
 Low-level, Physical
 Penyimpanan fisik
Data Model, Arsitektur dan Antar Muka 5

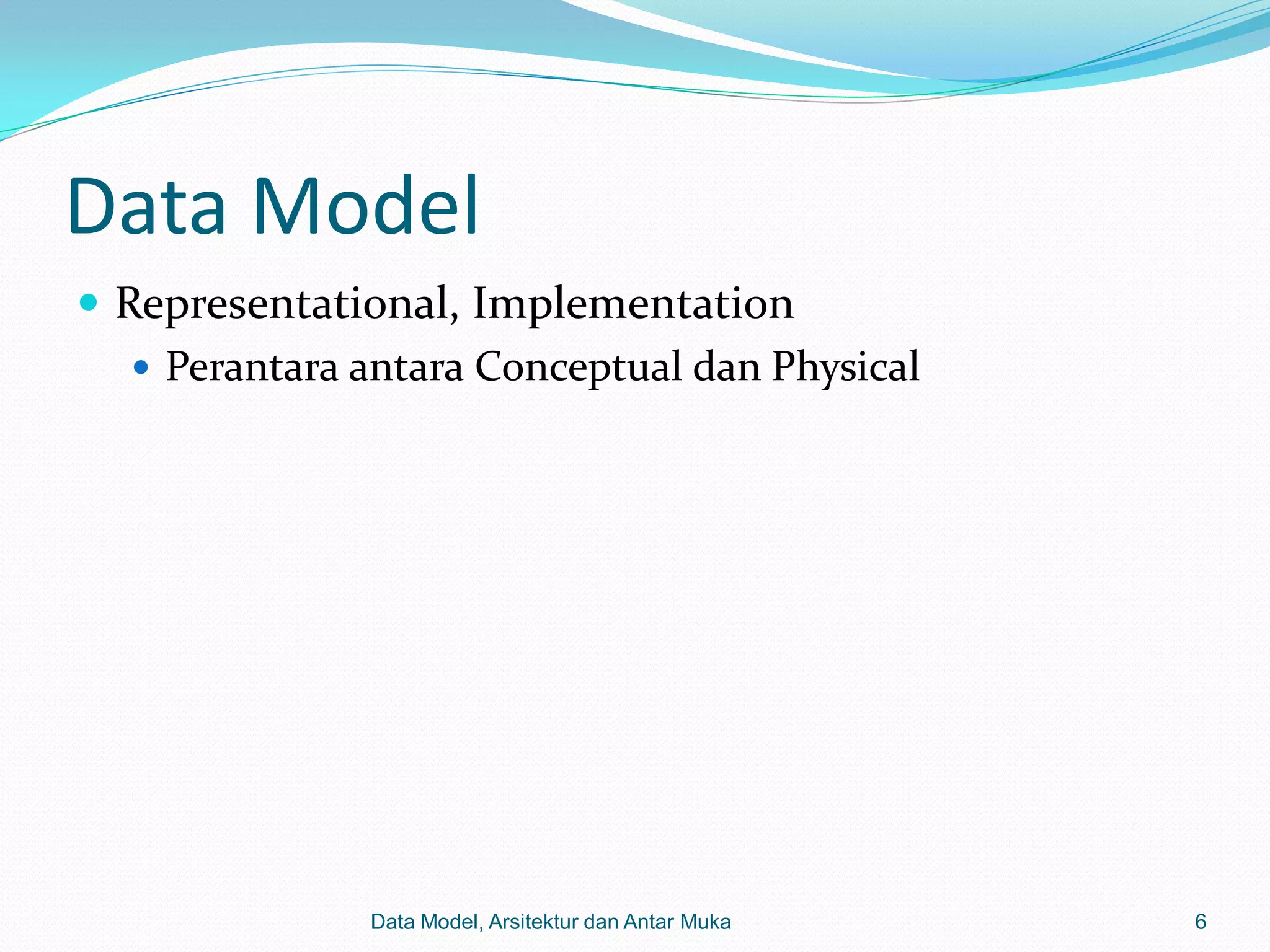

6. Data Model
 Representational, Implementation
 Perantara antara Conceptual dan Physical
Data Model, Arsitektur dan Antar Muka 6

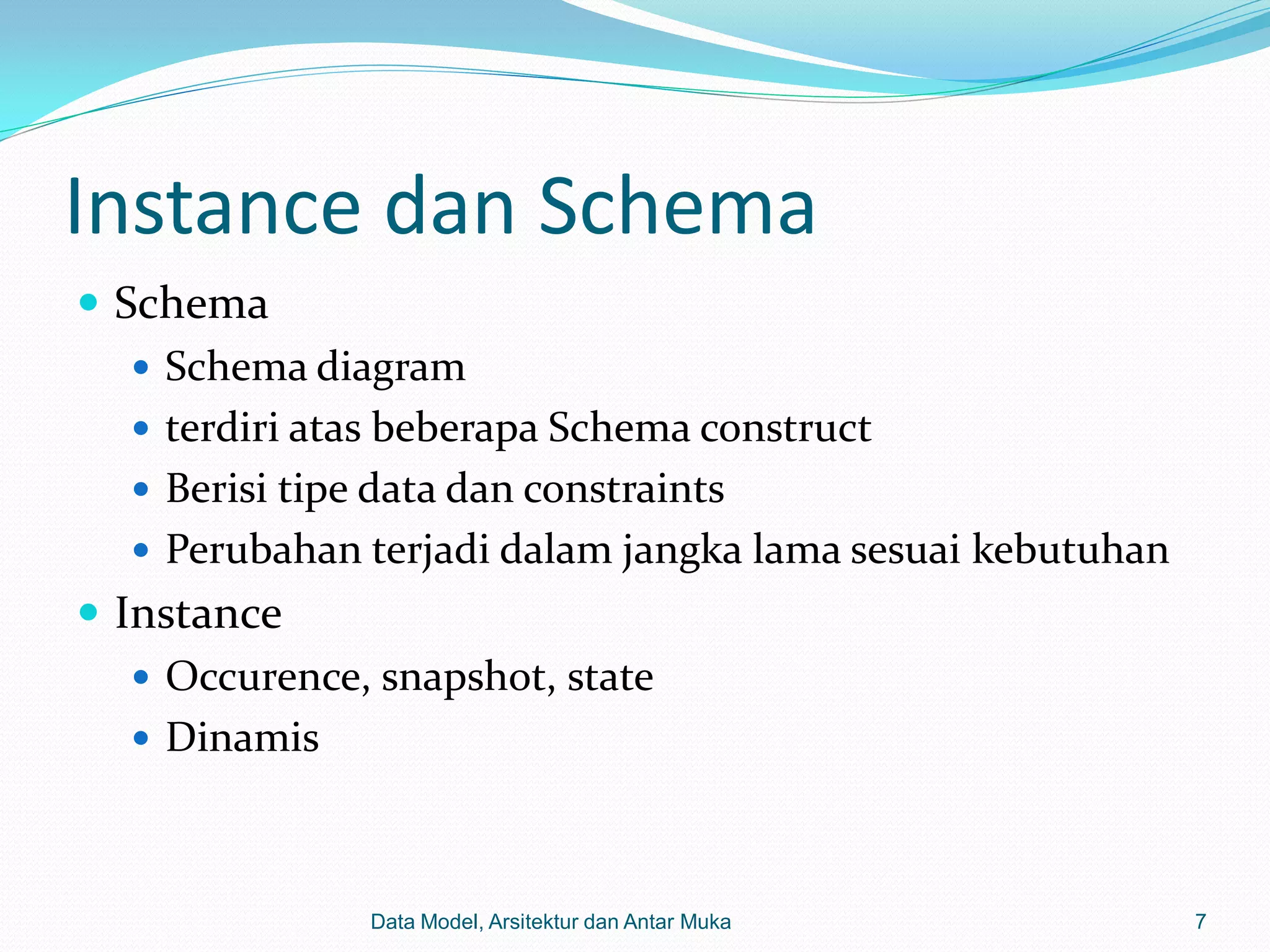

7. Instance dan Schema
 Schema
 Schema diagram
 terdiri atas beberapa Schema construct
 Berisi tipe data dan constraints
 Perubahan terjadi dalam jangka lama sesuai kebutuhan
 Instance
 Occurence, snapshot, state
 Dinamis
Data Model, Arsitektur dan Antar Muka 7

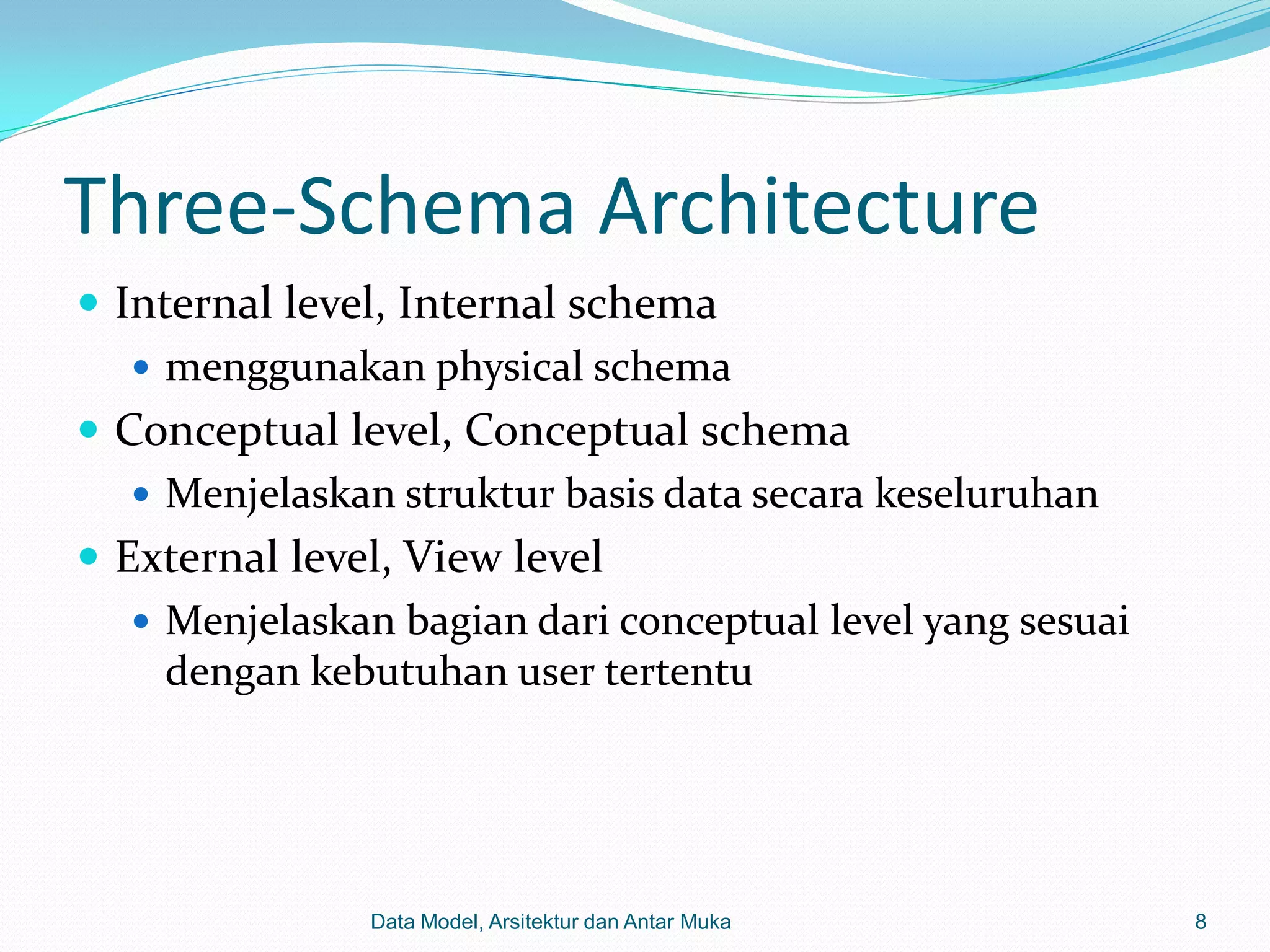

8. Three-Schema Architecture
 Internal level, Internal schema
 menggunakan physical schema
 Conceptual level, Conceptual schema
 Menjelaskan struktur basis data secara keseluruhan
 External level, View level
 Menjelaskan bagian dari conceptual level yang sesuai
dengan kebutuhan user tertentu
Data Model, Arsitektur dan Antar Muka 8

9. Data Independence
 Perubahan deskripsi pada satu level tidak mengubah
deskripsi pada level yang lain
 misal: Struktur tabel fisik mengalami perubahan
 Logical data independence
 Conceptual schema berubah
 External view dan Program aplikasi tetap
 Physical data independence
 Internal schema berubah
 Conceptual schema tetap
Data Model, Arsitektur dan Antar Muka 9

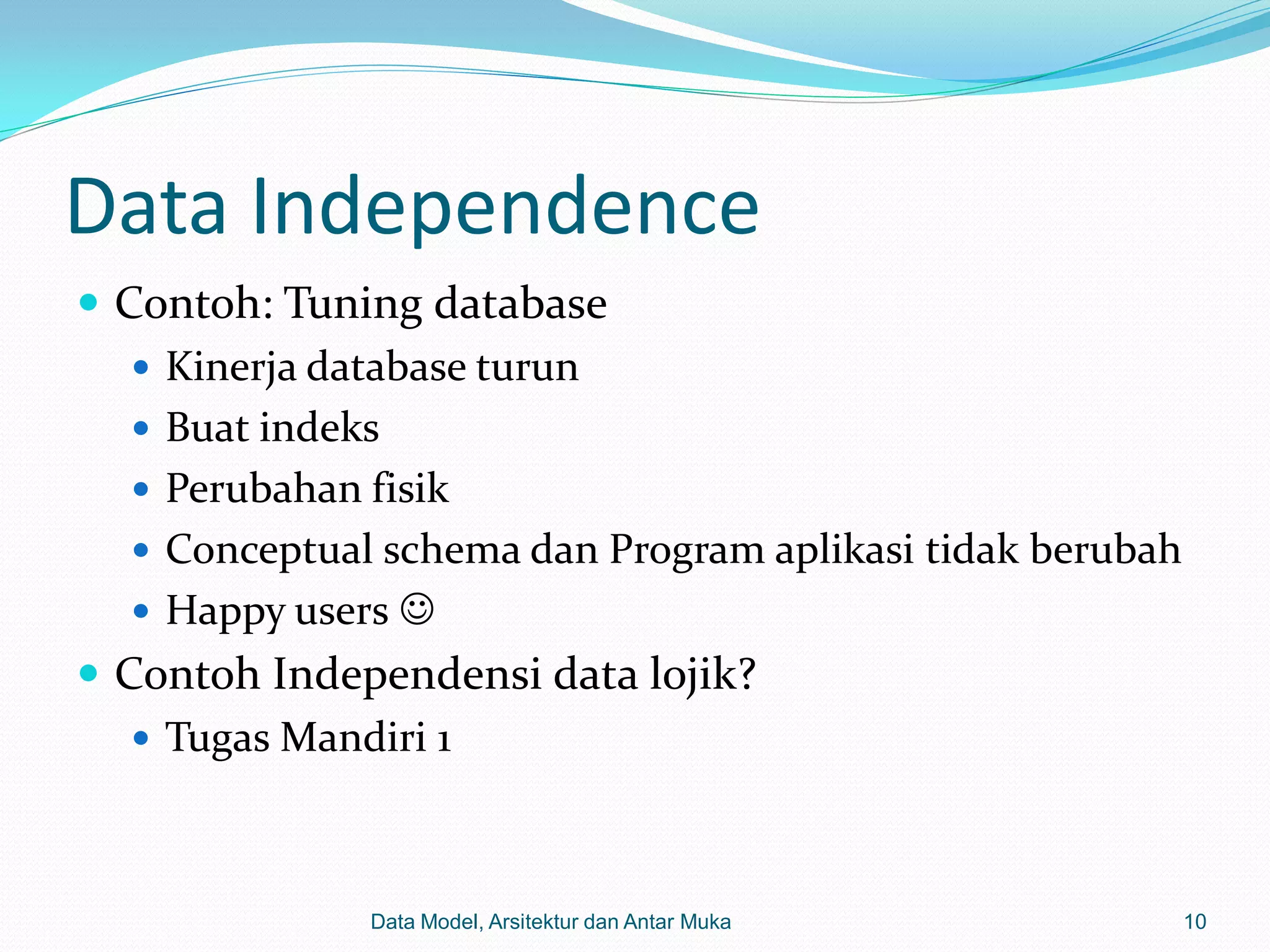

10. Data Independence
 Contoh: Tuning database
 Kinerja database turun
 Buat indeks
 Perubahan fisik
 Conceptual schema dan Program aplikasi tidak berubah
 Happy users 
 Contoh Independensi data lojik?
 Tugas Mandiri 1
Data Model, Arsitektur dan Antar Muka 10

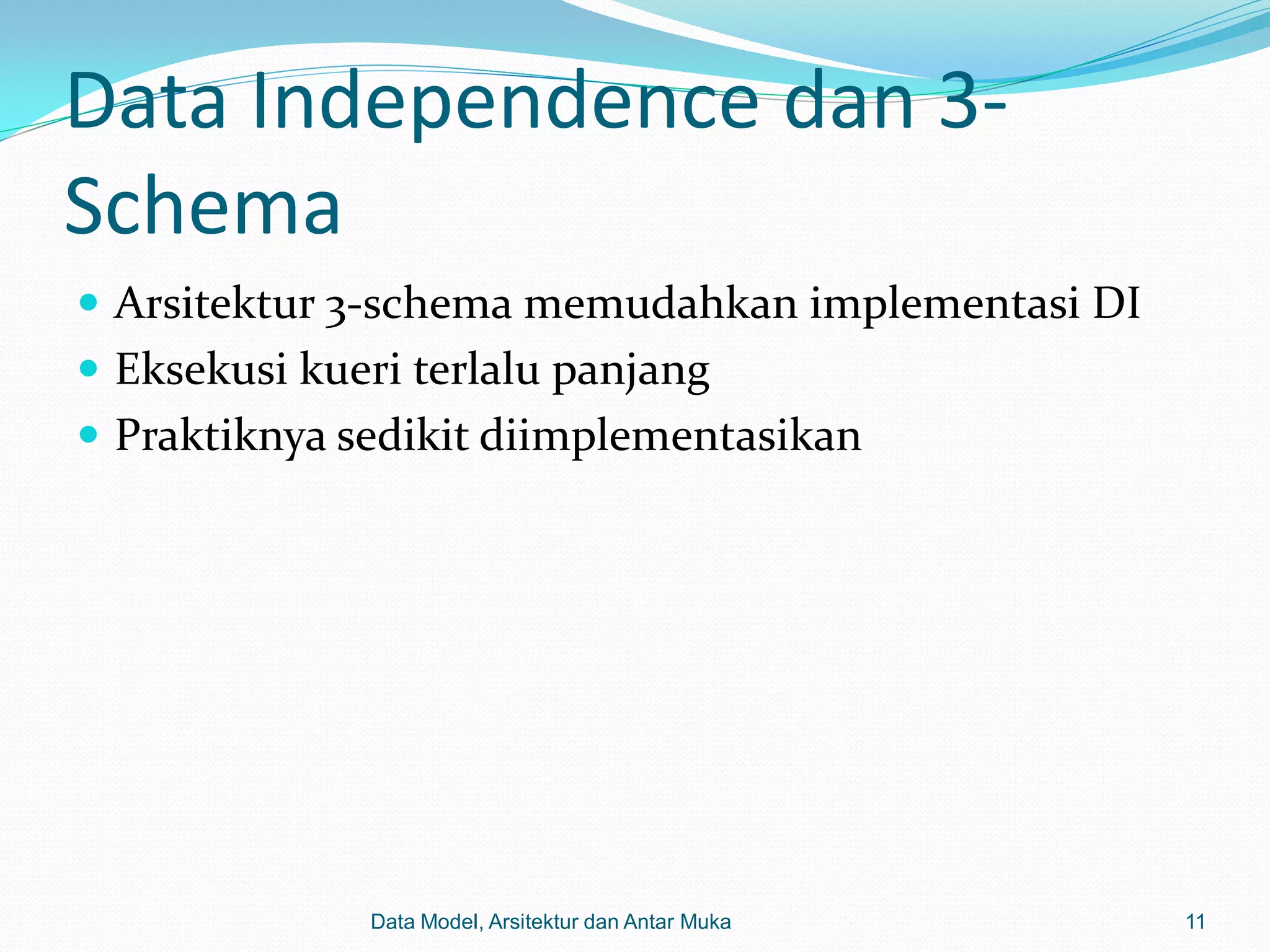

11. Data Independence dan 3-
Schema
 Arsitektur 3-schema memudahkan implementasi DI
 Eksekusi kueri terlalu panjang
 Praktiknya sedikit diimplementasikan
Data Model, Arsitektur dan Antar Muka 11

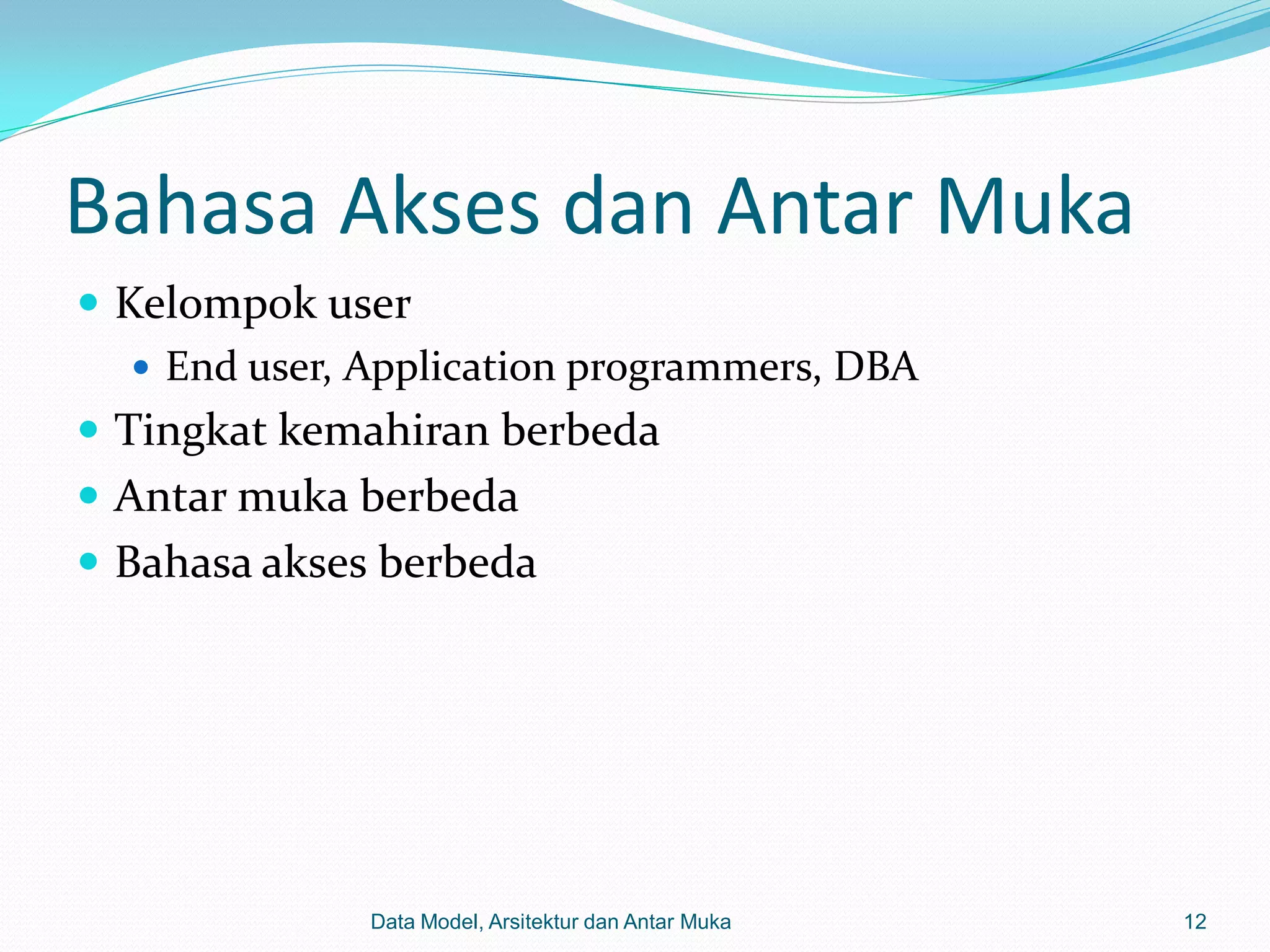

12. Bahasa Akses dan Antar Muka
 Kelompok user
 End user, Application programmers, DBA
 Tingkat kemahiran berbeda
 Antar muka berbeda
 Bahasa akses berbeda
Data Model, Arsitektur dan Antar Muka 12

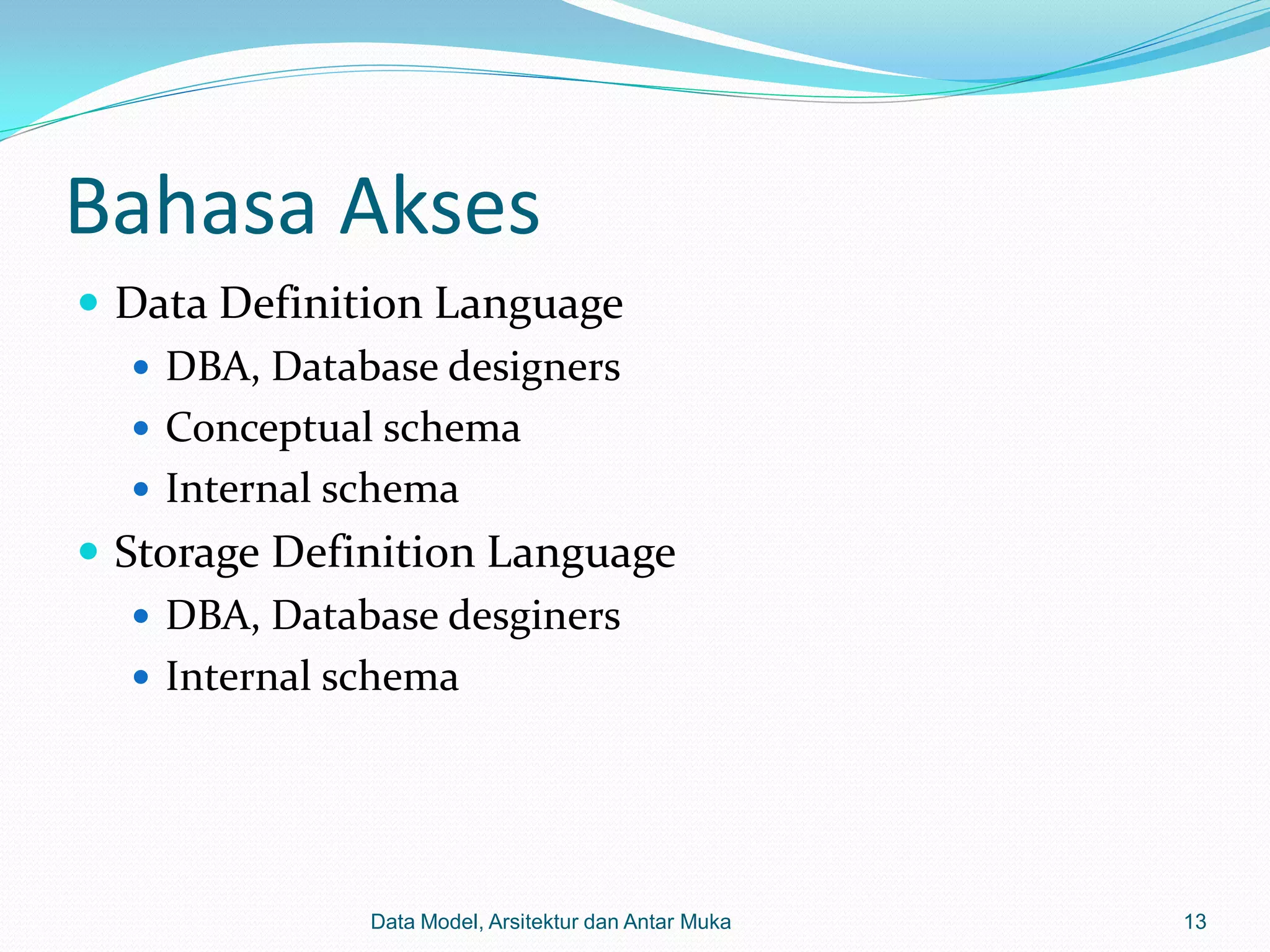

13. Bahasa Akses
 Data Definition Language
 DBA, Database designers
 Conceptual schema
 Internal schema
 Storage Definition Language
 DBA, Database desginers
 Internal schema
Data Model, Arsitektur dan Antar Muka 13

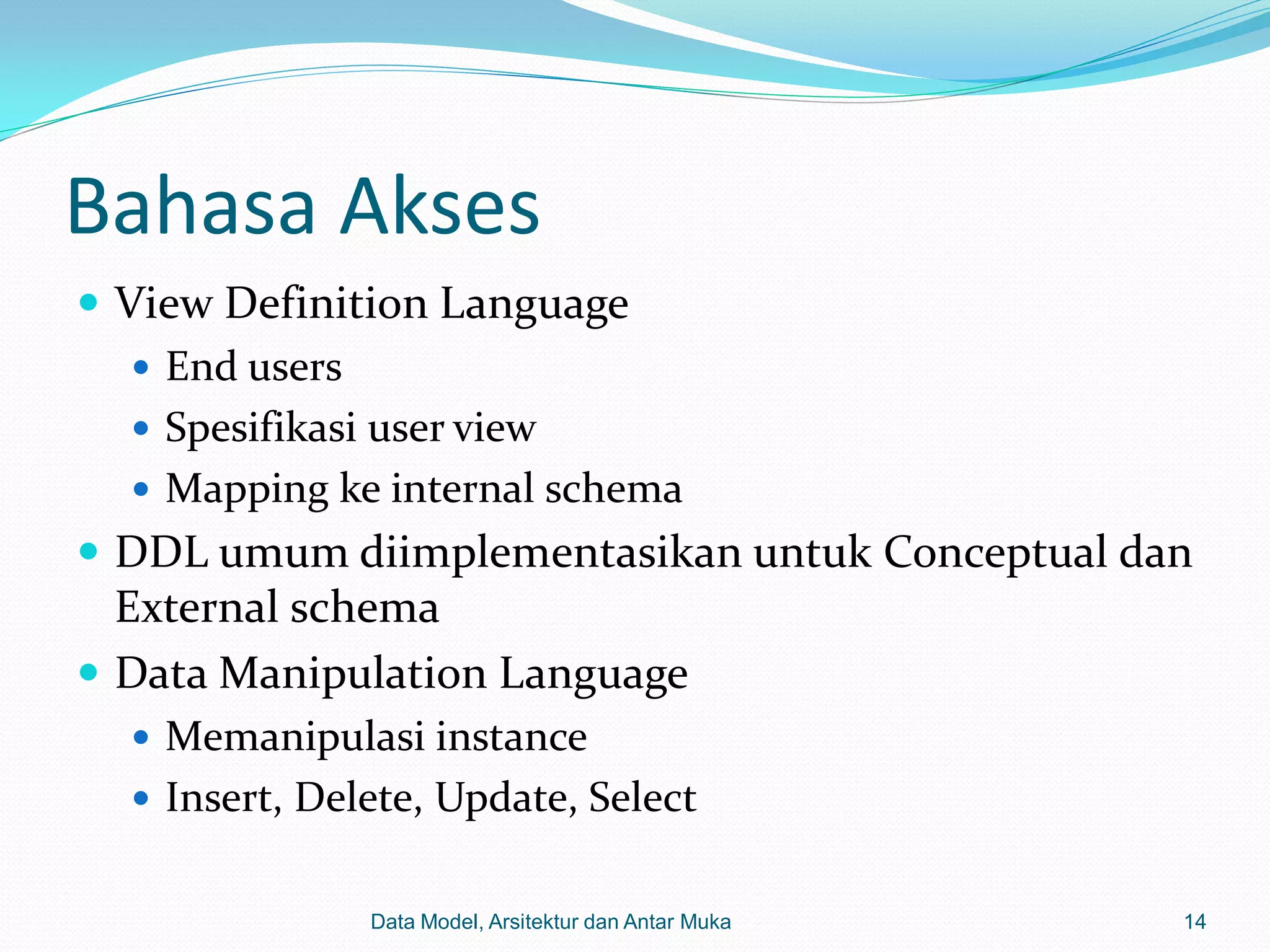

14. Bahasa Akses
 View Definition Language
 End users
 Spesifikasi user view
 Mapping ke internal schema
 DDL umum diimplementasikan untuk Conceptual dan
External schema
 Data Manipulation Language
 Memanipulasi instance
 Insert, Delete, Update, Select
Data Model, Arsitektur dan Antar Muka 14

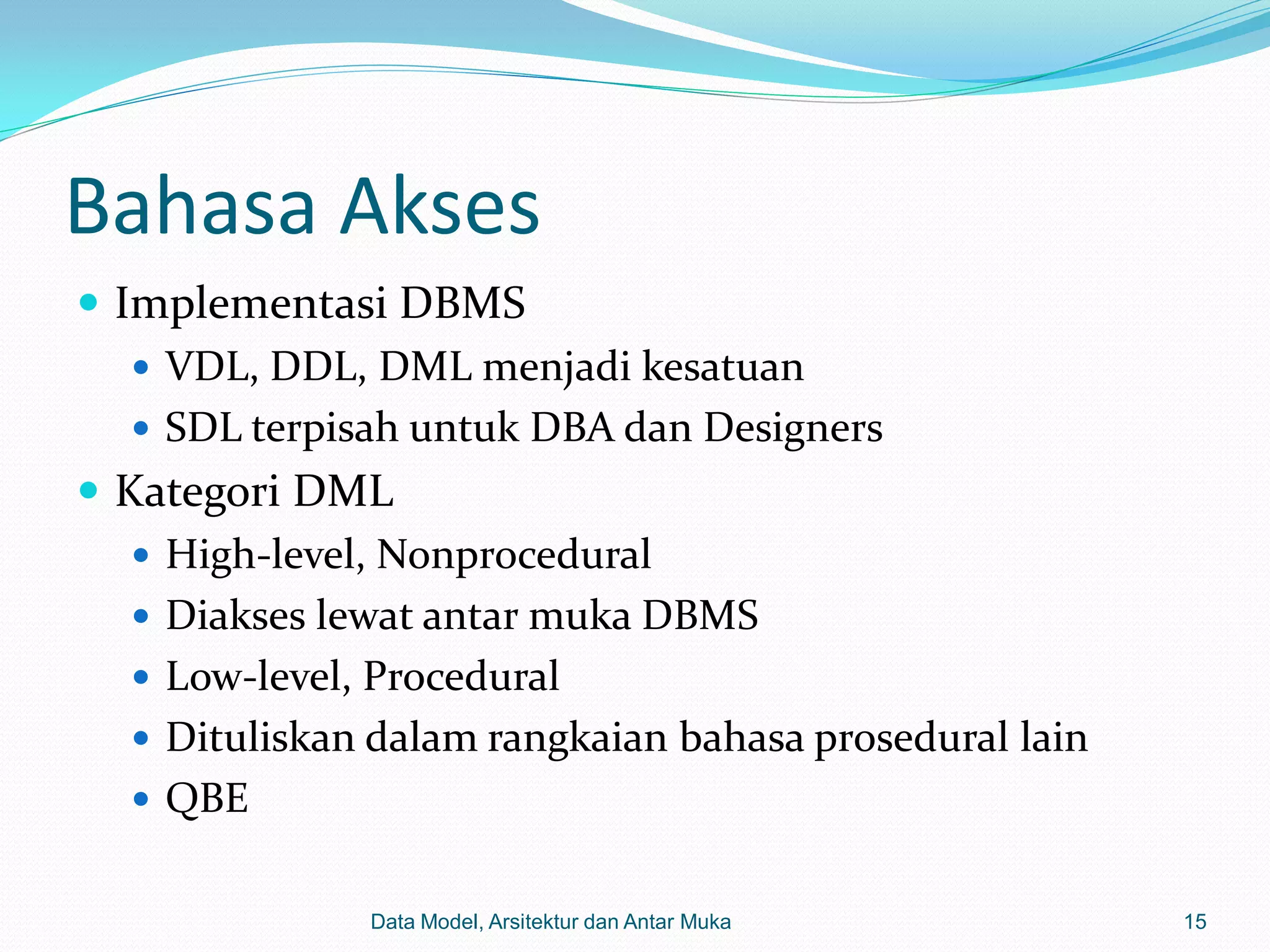

15. Bahasa Akses
 Implementasi DBMS
 VDL, DDL, DML menjadi kesatuan
 SDL terpisah untuk DBA dan Designers
 Kategori DML
 High-level, Nonprocedural
 Diakses lewat antar muka DBMS
 Low-level, Procedural
 Dituliskan dalam rangkaian bahasa prosedural lain
 QBE
Data Model, Arsitektur dan Antar Muka 15

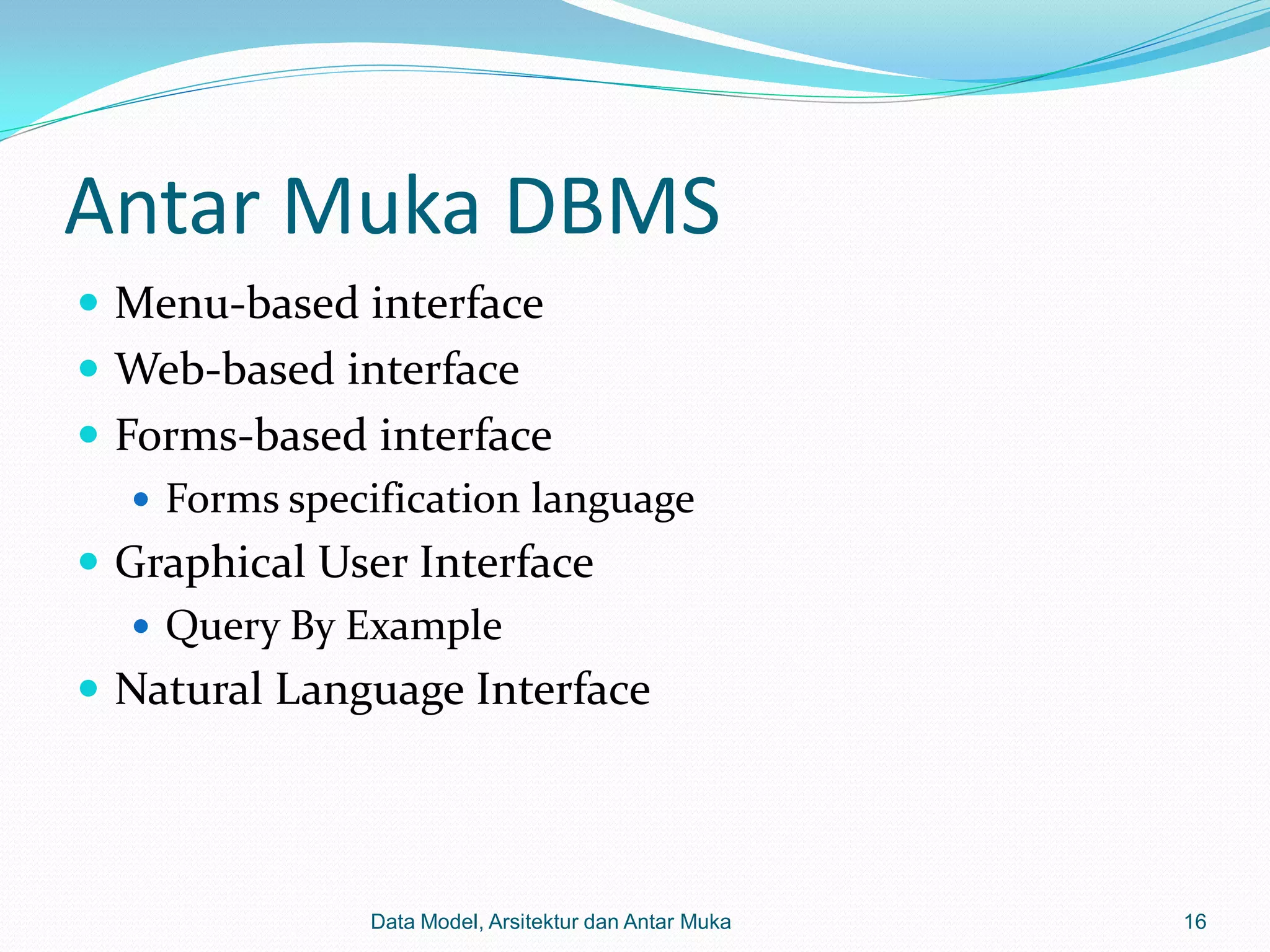

16. Antar Muka DBMS
 Menu-based interface
 Web-based interface
 Forms-based interface
 Forms specification language
 Graphical User Interface
 Query By Example
 Natural Language Interface
Data Model, Arsitektur dan Antar Muka 16

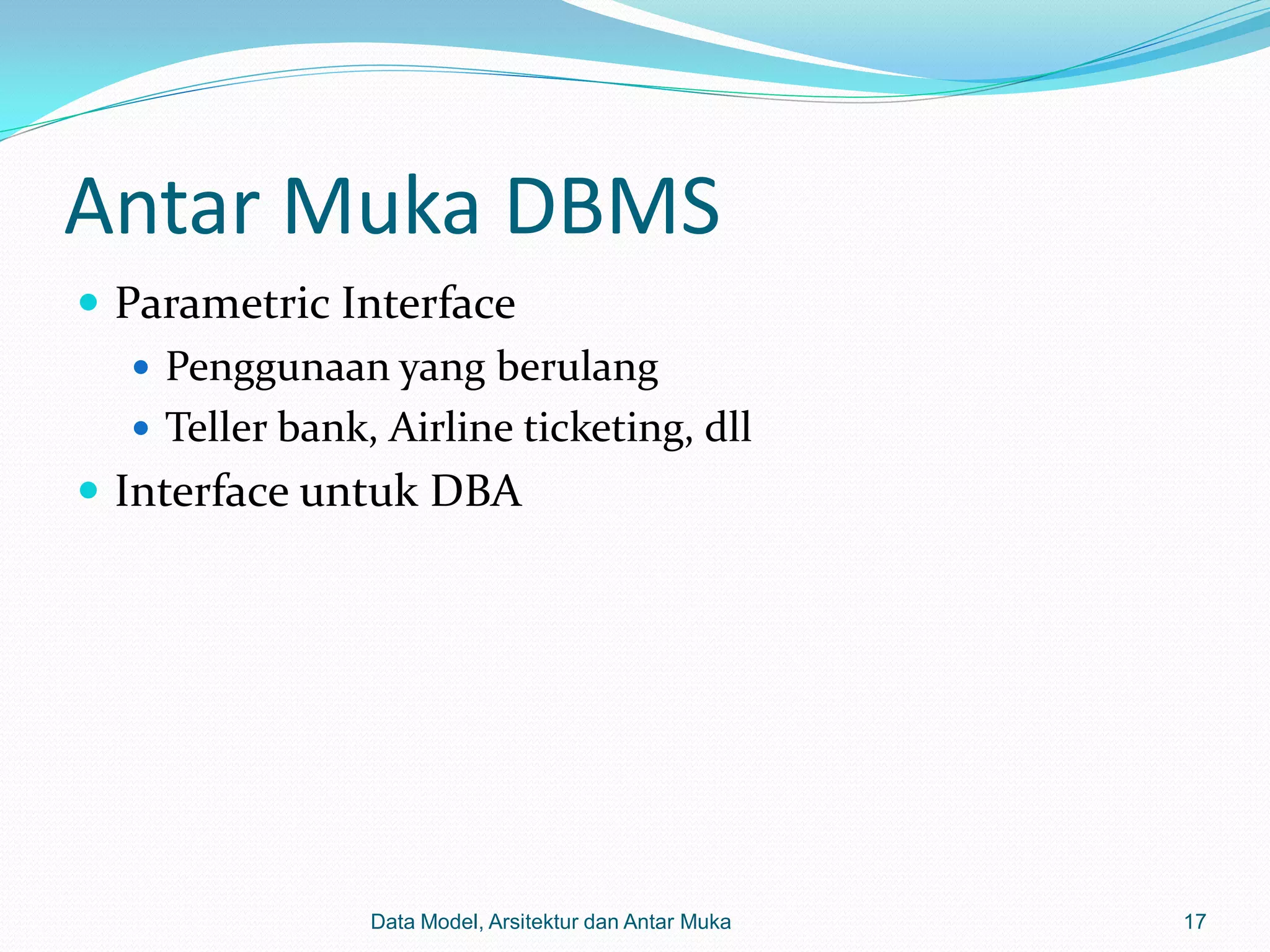

17. Antar Muka DBMS
 Parametric Interface
 Penggunaan yang berulang
 Teller bank, Airline ticketing, dll
 Interface untuk DBA
Data Model, Arsitektur dan Antar Muka 17

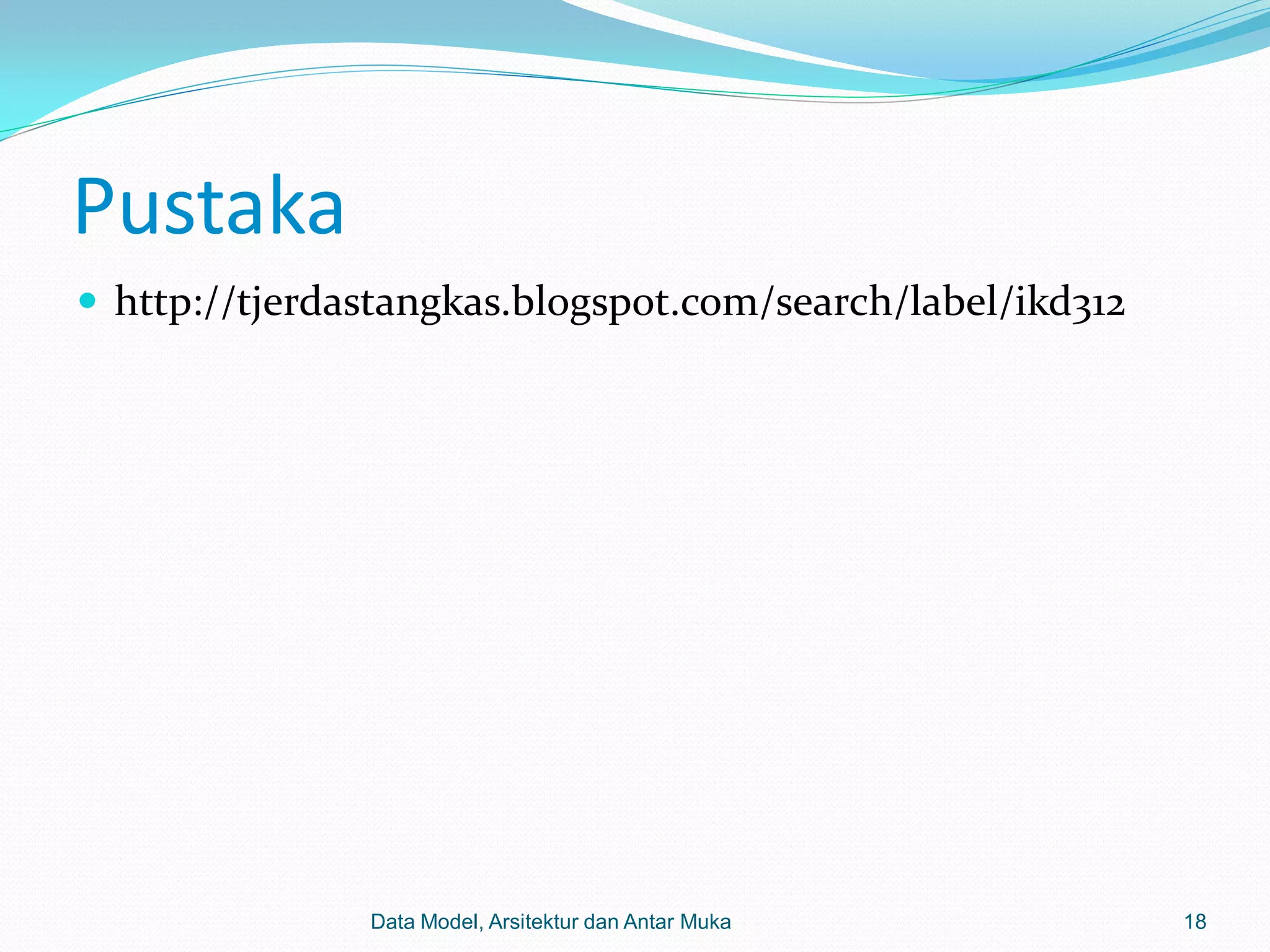

18. Pustaka
 http://tjerdastangkas.blogspot.com/search/label/ikd312
Data Model, Arsitektur dan Antar Muka 18

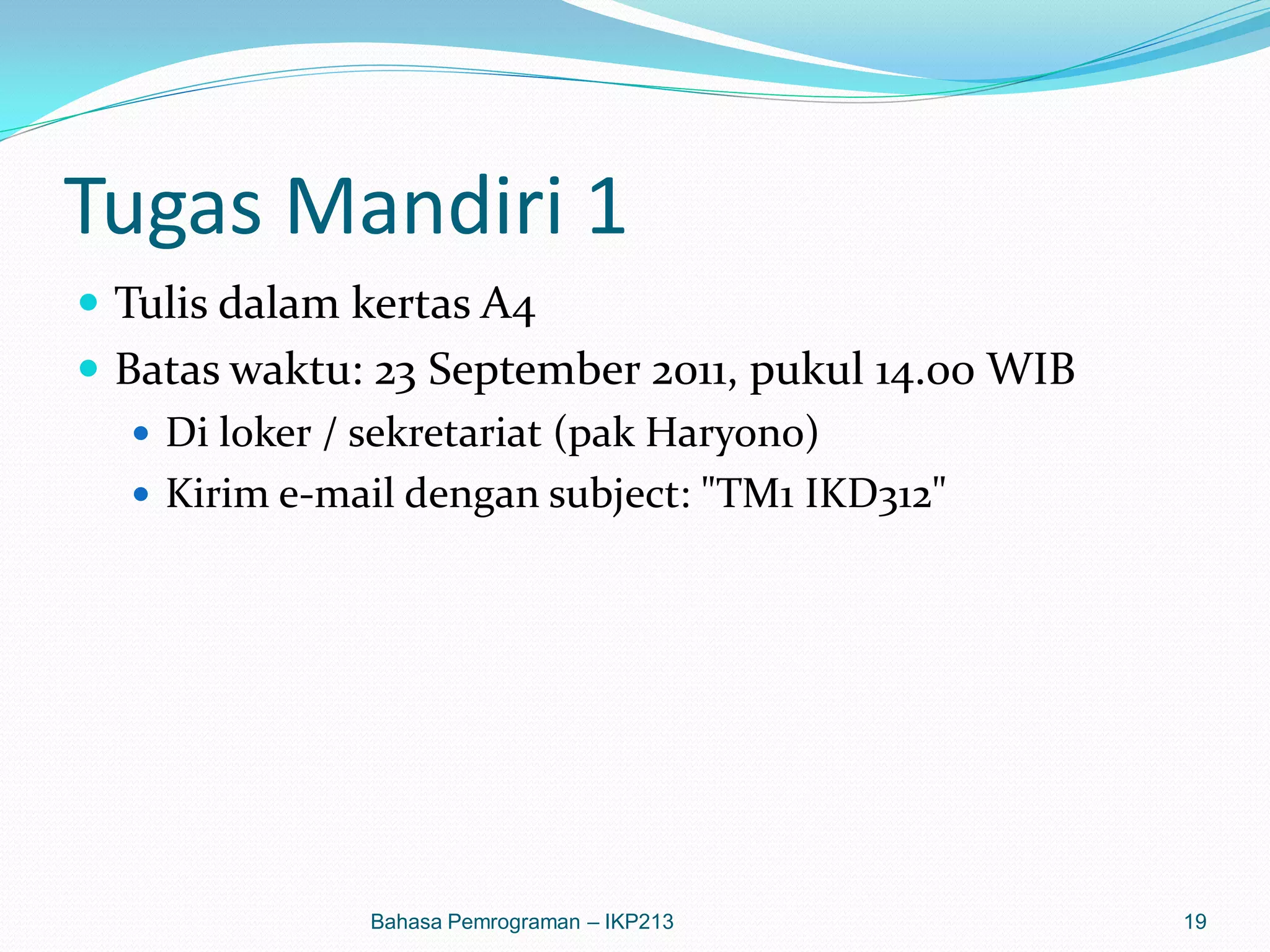

19. Tugas Mandiri 1
 Tulis dalam kertas A4
 Batas waktu: 23 September 2011, pukul 14.00 WIB
 Di loker / sekretariat (pak Haryono)
 Kirim e-mail dengan subject: "TM1 IKD312"
Bahasa Pemrograman – IKP213 19

20. Kamis, 22 September 2011
