[IGC2018] 오토데스크 홍상범 - 아티스트를 위한 Visual Scripting - MCG in 3dsMax, Blueprint in Unreal4

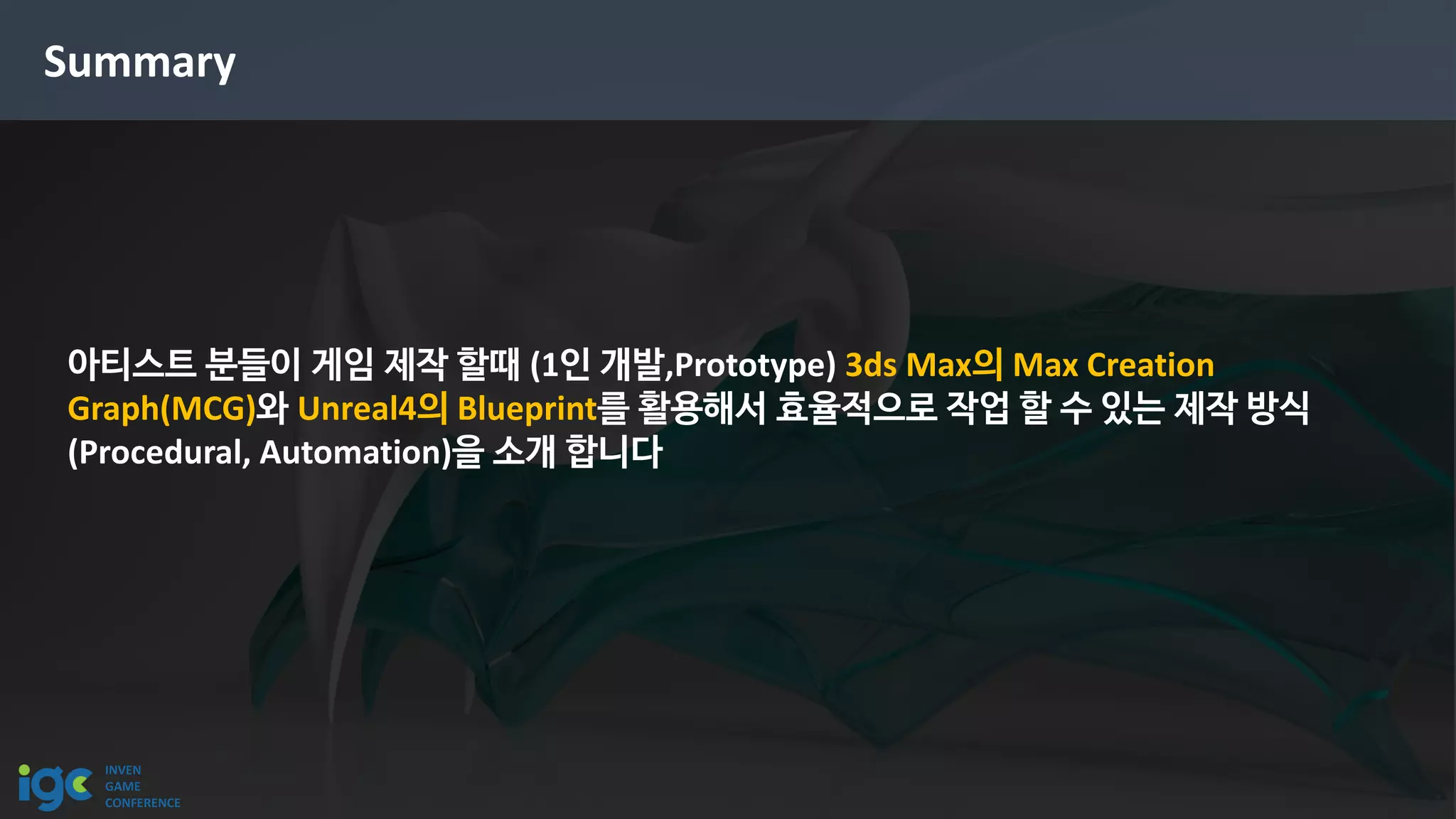

2. Summary

3. Agenda

5. MCG 소개 및 Maxscript, Python과의 차이점
• Maxscript : • Python :
• Maxscript, Python은 프로그래머 친화적인 직접 코딩을 하는 방식으로 아티스트들이 접근하기 힘든 부분이 있었습
니다

6. MCG 소개 및 Maxscript, Python과의 차이점
• Max
Creation
Graph
(MCG):
• MCG는 프로그래머 뿐만 아니라 아티스트분들도 쉽고 빠르게 할 수 있는 노드 기반의 새로운 비주얼 프로그래밍 입
니다

7. MCG 소개 및 Maxscript, Python과의 차이점
• Max
Creation
Graph
(MCG):
• MCG는 프로그래머 뿐만 아니라 아티스트분들도 쉽고 빠르게 할 수 있는 노드 기반의 새로운 비주얼 프로그래밍 입
니다

8. MCG Package Install
• https://area.autodesk.com/tutorials/mcg-whats-new-2018--sample-pack/ 으로 이동합니다
• 사이트로 이동 후 밑으로 내려 보면 위의 빨간 부분이 나옵니다. 빨간 부분을 클릭해서 MCG Package를 다운 받습니다
• C:Users유저 이름(ex:Hong)AppDataLocalAutodesk3dsMax맥스 버전(Ex:2019 – 64bit)ENU 안에 있는 3dsMax.ini 파
일을 오픈 합니다
• MCG Tools 과 MCG Compound 경로를 추가로 적어 주고 저장 합니다
[MCG Tools Directories]
samples=C:Users유저이름(ex:hong)Autodesk맥스 버전(ex:3ds Max 2019)Max Creation Graphsrc
[MCG Compound Directories]
samples=C:Users 유저이름(ex:hong) Autodesk 맥스 버전(ex:3ds Max 2019)Max Creation Graphsrc
• 위에 다운 받은 MCG Package 압축을 풀고 src 폴더 안에 내용을 설정한src 경로에 copy/past합니다. 다음에Packages폴더를
설정한 경로 Max Creation Graph경로에 copy/past 합니다
• 3ds Max를 다시 실행 시킵니다

9. Creating a Compound for MCG
• What’s Compound : MCG안에서 자주 사용하는 복잡한 노드들을 하나의 노드로 만들어 재사용 할 수 있도록 합니다. 다른
프로그래밍에서는 함수와 유사합니다

10. Creating a Compound for MCG
• Compound Input: SceneNode : Compound 제작 시 사용 하는 Input 노드로 Scene에 있는 노드를 받아 올 수 있습니다

11. Creating a Compound for MCG
• SceneNode World Position : SceneNode의 월드 공간의 위치 값을 받아 올 수 있습니다

12. Creating a Compound for MCG
• Add : value1, value2의 들어오는 값을 더해 줍니다

13. Creating a Compound for MCG
• Divide Vector : value Float 값으로 vector Vector3로 들어 오는 값을 나누어 줍니다

14. Creating a Compound for MCG
• Constant : Boolean, Integer, Float, Vector, Vector4, Float array, String의 유형 중 한가지를 만들어서 사용 할 수 있습니다

15. Creating a Compound for MCG
• Translation Matrix : 받아온 Vector 값을 Matrix로 변환해서 반환 합니다

16. Creating a Compound for MCG
• Output:Compound : 최종 value값을 받아와서 Compound 만들 때 output으로 출력 할 수 있습니다

17. Creating a Compound for MCG
• Graph Properties:

18. Creating a Compound for MCG
• Graph Properties:
• Identifier: MCG를 식별 할 수 있는 이름을 등록 합니다

19. Creating a Compound for MCG
• Graph Properties:
• Version Major/Minor/Revision: MCG의 버전을 알 수 있도록
번호를 입력합니다

20. Creating a Compound for MCG
• Graph Properties:
• Graph GUID: 파일의 읽기 전용 전역 식별자 입니다
• Display Name: 노드 편집기의 인터페이스, 즉 제목 표시줄
• Author: 작성자 정보를 입력합니다
• Company: 작성자 회사 정보를 입력합니다

21. Creating a Compound for MCG
• Graph Properties:
• Version GUID: 파일 현재 버전의 읽기 전용 전역 고유 식별자 입니다
• Category: 사용자 정의의 범주 정보를 입력합니다
• Copyright: 저작권 정보를 입력 합니다
• Url: 작성자의 웹주소나 사용자를 위한 정보를 줄 수 있는 웹주소를 입
력합니다

22. Creating a Compound for MCG
• Graph Properties:
• Description: MCG에 관련된 설명을 입력 합니다

23. Creating a Compound for MCG
• Graph Properties:
• File: MCG의 경로와 이름을 보여 줍니다
• Created: MCG를 처음 만든 날짜를 출력 합니다
• Last modified: MCG의 마지막 수정 날짜를 출력합니다

24. Creating a Compound for MCG
• Graph Properties:
• Save: 입력 정보를 저장 합니다
• Cancel: 입력 정보를 취소 합니다

25. Creating a Compound for MCG
• Save Graph As: • Save 경로에 Compounds폴더 경로가 맞는지 확인 합니다
• Save 버튼을 클릭 저장합니다

26. Creating a Compound for MCG
• Operator Depot에서 View창으로 드래그 하
면 청록색 노드를 보실 수 있습니다
• 이름으로 검색도 가능하고 Compound는 글자에 청록색을 가지고 있습니다
• 두 오브젝트 사이에 위치하는 오브젝트 만들기:

27. Creating a Compound for MCG
• 두 오브젝트 사이에 위치하는 오브젝트 만들기:

29. • MCG:

30. • MCG:

31. • All_Element_Detach:

32. • All_Element_Detach:

33. • 무너지는 모션 제작:

34. • Frame Bake Attach:

35. • Frame Bake Attach:

37. • Blueprint는 프로그래머 뿐만 아니라 아티스트분들도 쉽고 빠르게 Unreal4에서 게임을 제작 할 수 있는 노드 기반의
새로운 비주얼 프로그래밍 입니다
• blueprint:

38. • Actor:
• 1
• 2
• 3
• 1: 폴더 설정
• 2: 마우스 우 클릭
• 3: Blueprint Class선택

39. • Actor:
• 4: Actor 선택
• 4

40. • Actor:
• 5: 이름을 설정 하고 선택
해 줍니다
• 5

41. • Actor:
• Actor를 설정 할 수 있는 창이 활
성화 됩니다
• 5

42. • Actor:
• 6: Add Component 클릭
• 7: Static Mesh 클릭
• 5
• 6
• 7

43. • Actor:
• 8: 원하는 이름으로 변경후 선택
• 9: 클릭
• 10: 원하는 Static Mesh를 선택
• 5
• 8
• 9
• 10

44. • Auto Move BP:

45. • Auto Move BP:

46. • Auto Move BP:
• 1: StaticMesh선택
• 2: 원하는 StaticMesh를
선택
• 3: EventGraph 선택
• 1
• 2
• 3

47. • Auto Move BP:
• 4: 선택 후 변수를 만들어
줌
• 5: 생성된 변수 선택
• 6: 변수 이름 설정
• 7: 변수 타입을 Vector로
설정
• 8: 생성된 변수를 Event
Graph로 드래그 하고 Set
으로 출력 합니다
• 9: 마우스 우 클릭
GetActorLocation생성
• 10: 노드 연결
• 4
• 5
• 6
• 7
• 8
• 9• 10

48. • Auto Move BP:
• 게임이 시작 되면Actor의
Location값을 변수 Initial
Location에 넣어 줍니다
• Event BeginPlay: 게임
이 플레이 되면 발생 할 이
벤트 설정
• GetActorLocation: Actor
의 위치 값을 실시간으로
받아옵니다
• Set Initial Location: 생성
된 변수에 원하는 값을 넣
어 줄 수 있습니다

49. • Auto Move BP:
• 1: 변수를 생성
• 2: 선택 후 눈 아이콘을 활
성화 해 줌
• 3: 변수의 이름을 설정하고
타입을 Integer로 만들어
줌
• 4: Value Range를 1~3으
로 설정
• 5: 변수의 디폴트 값을 1로
설정
• 6: 선택한 변수를 드래그해
서 Get으로 설정
• 7: 마우스 우 클릭 후에
Compareint 생성,
Compare With값을 2로
설정
• 8: 노드 연결
• 1
• 2
• 3
• 4
• 5
• 6
• 7• 8

50. • Auto Move BP:
• 게임에 프레임이 흘러가면
서 Compareint노드로 입
력 되는 변수를 Compare
With 값 2와 비교 하여 작
거나 같거나 크거나 를 비
교해서 세가지 경우를 만
들어 줍니다(여기서는 X, Y,
Z 방향 설정)
• Event Tick:
게임에 프레임이 흘러가는
것을 받아옵니다
• X:1 Y:2 Z:3 :
Actor에서 설정 하는 값을
받아 옵니다
• Compareint:
입력되는 변수의 값을
Compare With값 2와 비
교 해서 세가지 경우를 설
정

51. • Auto Move BP:
• 1: 변수를 생성
• 2: 선택 후 눈아이콘 활성
화
• 3: 이름을 설정 및 변수 타
입을 Float로 만들어줌
• 4: 선택 변수를 드래그 한
수 Get으로 생성
• 5: Event Graph 빈 곳을 선
택 후 Get Time Seconds
노드 생성
• 6: Event Graph 빈 곳을 선
택 후 float X float
Multiply 노드 생성
• 7: 노드 연결
• 1
• 2
• 3
• 4
• 5 • 6
• 7

52. • Auto Move BP:
• 움직이는 장애물의 속도를
제어 합니다
• Get Time Seconds: 현
재 게임 시간을 초 단위로
받아 옵니다
• Z Speed: 속
도를 제어 할 수 있는 변수
값을 받아옵니다
• Float*Float(Multiply):
입력되어지는 float값두개
를 곱해준 값을 출력 합니
다
• 3

53. • Auto Move BP:
• 1: 변수를 생성
• 2: 선택 후 눈아이콘 활성
화
• 3: 이름을 설정 및 변수 타
입을 Float로 만들어줌
• 4: 선택 변수를 드래그 한
수 Get으로 생성
• 5: Event Graph 빈 곳을 선
택 후 Cos(Radians)노드
생성
• 6: Event Graph 빈 곳을 선
택 후 float X float
Multiply 노드 생성
• 7: 노드 연결
• 1
• 2
• 3
• 4
• 5• 6
• 7

54. • Auto Move BP:
• 움직이는 장애물의 범위를
제어 합니다
• Cos(Radians):
Cosine값을 출력 합니다
(시간에 따라 1 ~ -1사이
값 출력)
• Z Size: 움
직이는 물체의 범위를 제
어 하는 변수 값을 받아 옵
니다
• Float*Float(Multiply):
입력되어지는 float값두개
를 곱해준 값을 출력 합니
다
• 3

55. • Auto Move BP:
• 1: Event Graph에서 빈 곳
을 클릭 하고 Make
Vector 노드 생성 (노
드 세개를 생성 하고 각각
X,Y,Z의 값에 0.0을 입력 합
니다 )
• 2: 세개의 Make Vector노
드를 각각 노드당 X, Y, Z부
분을 앞의
float*float(Multiply)노드
와 연결 합니다 • 1• 2

56. • Auto Move BP:
• 움직이는 장애물의 속도와
범위를 설정하고 움직임을
줄 수 있는 Vector를 각 축
별로 생성 합니다
• Make Vector:
X,Y,Z의 Float값을 각각 설
정 하여서 Vector를 만들
어 줍니다
• 3

57. • Auto Move BP:
• 1: 변수 선택
• 2: 선택한 변수를 드래그
이후 Get으로 변수 생성
• 3: Event Graph의 빈 곳을
우 클릭하고 Vector +
Vector노드를 생성 합니다
• 4: Initial Location 노드
Make Vector노드를
vector + vector노드로 연
결 합니다
• 4
• 1
• 2
• 3

58. • Auto Move BP:
• Actor의 위치 값을 받아와
서 움직이는 Vector값을
더해 줍니다
• Initial Location:
Actor의 위치 값을 받아 옵
니다
• Vector + Vector:
입력되는 두개의 Vector
값을 더해서 출력 합니다

59. • Auto Move BP:
• 1: Event Graph의 빈곳을
마우스 우클릭 하고
SetActorLocation노드를
세개 생성 합니다
• 2: 앞에 만들어진 Vector값
을 New Location에 연결
합니다 Compareint
에서 출력 되는 세 가지 경
우를 각각 연결해 줍니다
• 3: 모든 노드들의 연결이
완료 되면 Compile버튼을
눌러 줍니다
• 1
• 2
• 3

60. • Auto Move BP:
• 최종적으로 받아온 Vector
값을 Actor에 설정해 줍니
다
• SetActorLocation:
Actor의 위치 값을 설정해
줄 수 있습니다

61. • 3ds Max에서 소스 가져 오기:
• 2
• 3• 1: C:Program FilesEpic
GamesUE_4.20Engine
Extras3dsMaxScriptsV
ertexAnimationTools.ms
로 이동
• 2:VertexAnimationTools.
ms를 3dsMax로 드래그해
서 실행합니다
• 3: script가 실행이 되면 창
이 활성화 됩니다
• 4: 원하는 Mesh를 모두 선
택을 해 줍니다
• 5: 실행된 Script에서Paint
Selection Sequence버튼
을 클릭 합니다
• 1
• 5
• 4

62. • 3ds Max에서 소스 가져 오기:
• 2
• 3
• 1: File클릭
• 2: Export클릭
• 3: Export Selected클릭
• 1

63. • 3ds Max에서 소스 가져 오기:
• 2 • 3
• 1: Export할 경로를 설정
합니다
• 2: 파일 이름과 확장자를
설정 합니다
• 3: Save버튼을 클릭하고
저장 합니다
• 1

64. • 3ds Max에서 소스 가져 오기:
• 2
• 3
• 1: 원하는 Setting으로 설
정
• 2: Animation 체크 비 활
성화 해줍니다
• 3: OK버튼을 클릭
• 1

65. • 3ds Max에서 소스 가져 오기:
• 2
• 3
• 1: import누르고 import
한 파일을 선택합니다
• 2: Combine Meshes를 체
크를 활성화 합니다(이 옵
션이 활성화 되면 모든 메
쉬를 하나의 메쉬로 결합
합니다)
• 3: Import버튼을 클릭해서
Mesh를 가지고 옵니다
• 1

66. • 3ds Max에서 소스 가져 오기:
• 1: import한 Mesh를 선택
합니다
• 2: Use Full Precision UV’s
의 정확한 계산이 필요 할
경우에는 체크 박스를 활
성화 해줍니다 (기본적으
로 StaticMesh는 메로리
를 절약 하기 위해 정밀도
16비트 UV를 사용합니다
이옵션을 활성화 하면 메
쉬가 전체 정밀도 32비트
UV를 사용 하게 됩니다)
• 3: Distance Field
Resolution Scale을 0으로
바꾸어 줍니다
• 4:Save버튼을 클릭 해서
저장해 줍니다 • 1
• 2
• 3
• 4

67. • 3ds Max에서 소스 가져 오기:
• 1: 빈 곳을 선택하고 마우스 우 클
릭 이후에 Material을 생성합니다
• 2: 생성된 Material의 원하는 이름
으로 변경해 주고 선택해 줍니다
• 3: Material 안에서 우 클릭 후에
Constant3 Vector를 생성해 주고
원하는 색깔로 설정해 줍니다 설정
된 노드를 BaseColor와 Emissive
Color에 연결해 줍니다
• 4: Material안에서 우 클릭 후에
MS_SequencePainter_Sequence
Flipbook 노드를 생성하고 World
Position Offset에 연결해 줍니다
• 5: Material안에서 우 클릭 후에
Constant를 생성하고 3dsMax에
서 import해온 Mesh의 개수를 입
력 해 줍니다 설정된 노드를
Number Of Frames와 연결해 줍
니다
• 6: Save버튼을 클릭하고 Material
을 저장해 줍니다
• 1
• 2
• 3
• 4
• 5
• 6

68. • 3ds Max에서 소스 가져 오기:
• Import한 Mesh를 화면에
드래그 하고 새로 제작한
Material을 Mesh에 드래
그에서 연결 시키면 움직
이는 Mesh를 보실 수 있습
니다

69. • Material 제작 하기:

70. • Blueprint 제작 하기:
• Import한 Mesh를 화면에
드래그 하고 새로 제작한
Material을 Mesh에 드래
그에서 연결 시키면 움직
이는 Mesh를 보실 수 있습
니다

71. • Blueprint 제작 하기:
