httpbis interim@チューリッヒ
レポート
IIJ 大津 繁樹
2014年1月28日
HTTP2勉強会#3

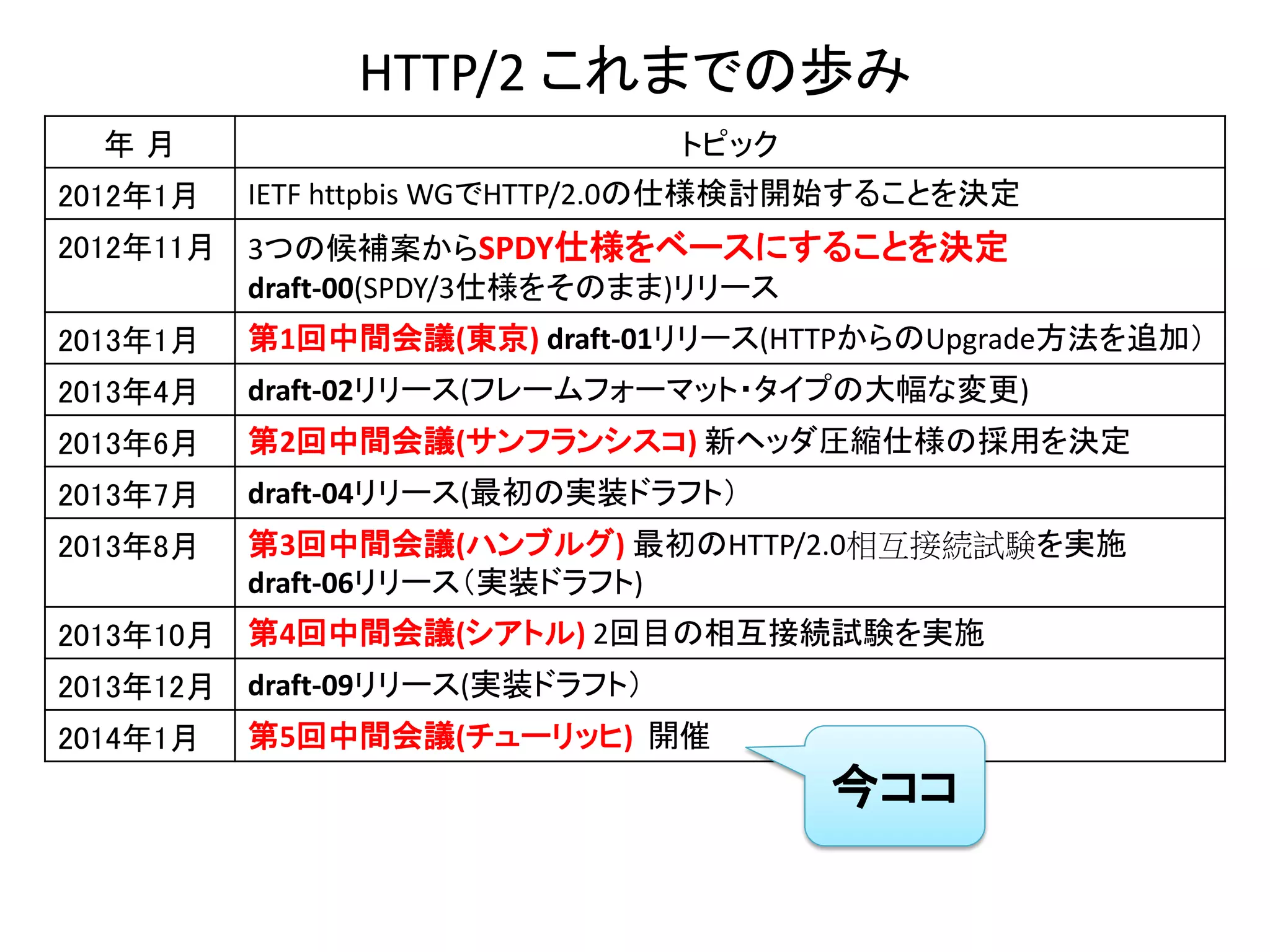

HTTP/2 これまでの歩み
年月
2012年1月

トピック
IETF httpbis WGでHTTP/2.0の仕様検討開始することを決定

2012年11月 3つの候補案からSPDY仕様をベースにすることを決定
draft-00(SPDY/3仕様をそのまま)リリース
2013年1月

第1回中間会議(東京) draft-01リリース(HTTPからのUpgrade方法を追加)

2013年4月

draft-02リリース(フレームフォーマット・タイプの大幅な変更)

2013年6月

第2回中間会議(サンフランシスコ) 新ヘッダ圧縮仕様の採用を決定

2013年7月

draft-04リリース(最初の実装ドラフト)

2013年8月

第3回中間会議(ハンブルグ) 最初のHTTP/2.0相互接続試験を実施
draft-06リリース(実装ドラフト)

2013年10月 第4回中間会議(シアトル) 2回目の相互接続試験を実施
2013年12月 draft-09リリース(実装ドラフト)
2014年1月

第5回中間会議(チューリッヒ) 開催

今ココ

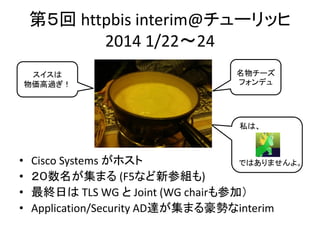

第5回 httpbis interim@チューリッヒ
2014 1/22~24
スイスは
物価高過ぎ!

名物チーズ
フォンデュ

私は、

•
•
•
•

Cisco Systems がホスト
ではありませんよ。
20数名が集まる (F5など新参組も)
最終日は TLS WG と Joint (WG chairも参加)
Application/Security AD達が集まる豪勢なinterim

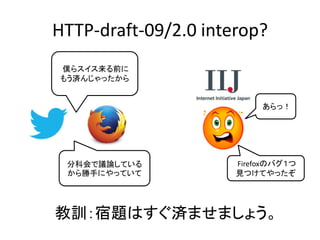

HTTP-draft-09/2.0 interop?
僕らスイス来る前に
もう済んじゃったから
あらっ!

分科会で議論している
から勝手にやっていて

Firefoxのバグ1つ
見つけてやったぞ

教訓:宿題はすぐ済ませましょう。
現状を一言で表すと、
HTTP/2は第4コーナーに入りました!

でもまだコーナー抜けてません。
最終かどうかも???

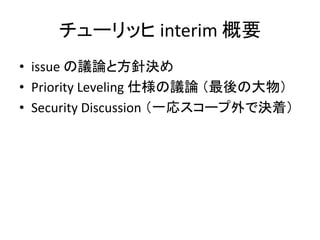

チューリッヒ interim 概要
• issue の議論と方針決め
• Priority Leveling 仕様の議論 (最後の大物)
• Security Discussion (一応スコープ外で決着)

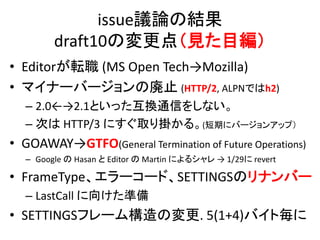

issue議論の結果
draft10の変更点(見た目編)
• Editorが転職 (MS Open Tech→Mozilla)
• マイナーバージョンの廃止 (HTTP/2, ALPNではh2)
– 2.0←→2.1といった互換通信をしない。
– 次は HTTP/3 にすぐ取り掛かる。(短期にバージョンアップ)

• GOAWAY→GTFO(General Termination of Future Operations)
– Google の Hasan と Editor の Martin によるシャレ → 1/29に revert

• FrameType、エラーコード、SETTINGSのリナンバー
– LastCall に向けた準備

• SETTINGSフレーム構造の変更. 5(1+4)バイト毎に

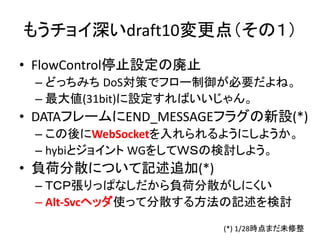

もうチョイ深いdraft10変更点(その1)
• FlowControl停止設定の廃止
– どっちみち DoS対策でフロー制御が必要だよね。
– 最大値(31bit)に設定すればいいじゃん。

• DATAフレームにEND_MESSAGEフラグの新設(*)
– この後にWebSocketを入れられるようにしようか。
– hybiとジョイント WGをしてWSの検討しよう。

• 負荷分散について記述追加(*)
– TCP張りっぱなしだから負荷分散がしにくい
– Alt-Svcヘッダ使って分散する方法の記述を検討
(*) 1/28時点まだ未修整

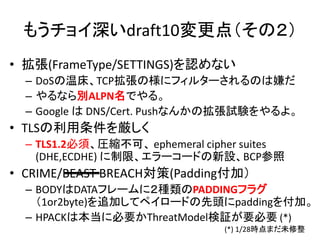

もうチョイ深いdraft10変更点(その2)
• 拡張(FrameType/SETTINGS)を認めない
– DoSの温床、TCP拡張の様にフィルターされるのは嫌だ
– やるなら別ALPN名でやる。
– Google は DNS/Cert. Pushなんかの拡張試験をやるよ。

• TLSの利用条件を厳しく
– TLS1.2必須、圧縮不可、 ephemeral cipher suites
(DHE,ECDHE) に制限、エラーコードの新設、BCP参照

• CRIME/BEAST BREACH対策(Padding付加)
– BODYはDATAフレームに2種類のPADDINGフラグ
(1or2byte)を追加してペイロードの先頭にpaddingを付加。
– HPACKは本当に必要かThreatModel検証が要必要 (*)
(*) 1/28時点まだ未修整
HPACK-06の変更点
• Request/Response の Huffman Tableの共通化(*)
– チョット最適化が悪くなるがそれほどでもない
– コンテキストで共通化,サーバプッシュにメリット

• cookie/set-cookie用の Huffman Tableの新設(*)
– base64エンコードにして最適化を進めよう

• エンコーダー側からのTableSize指定
– index:0を使おう。reference set消去とかぶるよ(涙)
– FrameHeader Flagじゃあかん。bit flag を変更しようか(*)
– SETTINGS-ACKとは独立。問題があるならエラーに。

• draftはHTTP/2と別々に進めよう。先にセキュリティレ
ビューなどしてもらってもいいし。 (*) 1/28時点まだ未修整

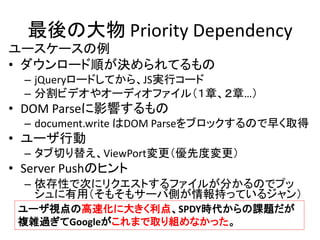

最後の大物 Priority Dependency
ユースケースの例
• ダウンロード順が決められてるもの
– jQueryロードしてから、JS実行コード
– 分割ビデオやオーディオファイル(1章、2章…)

• DOM Parseに影響するもの
– document.write はDOM Parseをブロックするので早く取得

• ユーザ行動
– タブ切り替え、ViewPort変更(優先度変更)

• Server Pushのヒント
– 依存性で次にリクエストするファイルが分かるのでプッ
シュに有用(そもそもサーバ側が情報持っているジャン)
ユーザ視点の高速化に大きく利点、SPDY時代からの課題だが
複雑過ぎてGoogleがこれまで取り組めなかった。
Googleの提案
優先度 or ストリームの依存+順番を指定
END_STREAM

Dependency Listを同期
END_STREAM_ACK
index.html

状態の同期は
複雑すぎる!

a.js

優先度:X

a.js

b.js

b.js


index.html

優先度:X


dependency list(client)



dependency list(server)

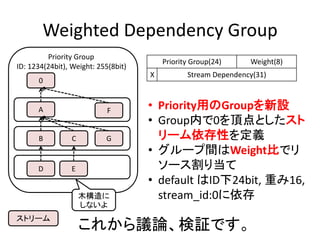

Weighted Dependency Group
Priority Group
ID: 1234(24bit), Weight: 255(8bit)

X

0

A

F

B

C

D

E

G

木構造に
しないよ
ストリーム

Priority Group(24)

Weight(8)

Stream Dependency(31)

• Priority用のGroupを新設
• Group内で0を頂点としたスト
リーム依存性を定義
• グループ間はWeight比でリ
ソース割り当て
• default はID下24bit, 重み16,
stream_id:0に依存

これから議論、検証です。

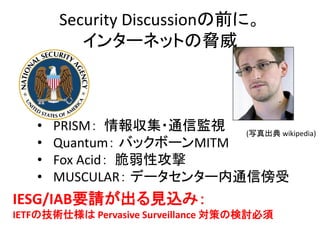

Security Discussionの前に。
インターネットの脅威

•
•
•
•

PRISM: 情報収集・通信監視 (写真出典 wikipedia)
Quantum: バックボーンMITM
Fox Acid: 脆弱性攻撃
MUSCULAR: データセンター内通信傍受

IESG/IAB要請が出る見込み:
IETFの技術仕様は Pervasive Surveillance 対策の検討必須

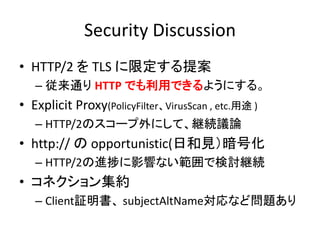

Security Discussion
• HTTP/2 を TLS に限定する提案
– 従来通り HTTP でも利用できるようにする。

• Explicit Proxy(PolicyFilter、VirusScan , etc.用途 )
– HTTP/2のスコープ外にして、継続議論

• http:// の opportunistic(日和見)暗号化
– HTTP/2の進捗に影響ない範囲で検討継続

• コネクション集約
– Client証明書、 subjectAltName対応など問題あり

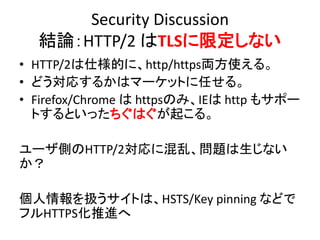

Security Discussion
結論:HTTP/2 はTLSに限定しない
• HTTP/2は仕様的に、http/https両方使える。
• どう対応するかはマーケットに任せる。
• Firefox/Chrome は httpsのみ、IEは http もサポー
トするといったちぐはぐが起こる。
ユーザ側のHTTP/2対応に混乱、問題は生じない
か?
個人情報を扱うサイトは、HSTS/Key pinning などで
フルHTTPS化推進へ
Security Discussion
HTTP/2の http:// に日和見暗号を!
• そもそも必要、不要? (このまま何もしないわけにはい
かない)

• サーバ認証は?
– する(httpsと実質同じ)
– しない(Active MITMには無力)
– 別の仕組み(DNSSECを使うDANE、TLS拡張を使うTACK
等々)

• 切り替え方法は? (対ダウングレードアタック)
– ALPNみたいなヒント交換、 DNSレコード、HTTP/2フ
レーム内で暗号化ハンドシェイク、既存の443ポート
を使ってSETTINGSで交換

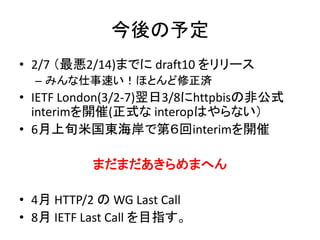

今後の予定
• 2/7 (最悪2/14)までに draft10 をリリース
– みんな仕事速い!ほとんど修正済

• IETF London(3/2-7)翌日3/8にhttpbisの非公式
interimを開催(正式な interopはやらない)
• 6月上旬米国東海岸で第6回interimを開催

まだまだあきらめまへん
• 4月 HTTP/2 の WG Last Call
• 8月 IETF Last Call を目指す。
