1. SWD 存储销售培训

2. 培训内容 惠普存储的市场领导地位 惠普存储产品家族概述 惠普存储核心产品定位 惠普存储核心产品介绍 - EVA 企业虚拟磁盘阵列 - XP 高端智能磁盘阵列 - MSA 入门级磁盘系统 - 备份解决方案 惠普存储 FY08 发展重点 销售奖励计划 常用销售工具

3. 市场领导地位

4. 惠普存储的市场领导地位

5. 您知道吗？ 每年全球卖出的所有存储系统中，每两台存储系统中就有一台来自惠普公司！ 在全球磁盘存储系统市场上，按照营业收入，惠普以 19.6% 的份额稳居第一 在中国磁盘存储系统市场上，按照营业收入，惠普以 18.2% 的份额位居第二 (2007) 在全球磁带机市场上，按照营业收入，惠普以 35.3% 的份额位居第一 (2007) 在中国磁带机市场上，按照营业收入，惠普以 28.0% 的份额位居第二 (2007) 从 FY07 年第一季度开始，在惠普企业客户集团全球的营业收入中，存储业务已经超过了关键业务服务器。

6. 产品家族概述

7. 惠普存储产品家族 New! New! New! New! New! New! New! New! New! 提供存储业界最全面的产品和解决方案 存储网络 设备 磁盘阵列和 NAS 产品 磁带和磁盘备份产品 存储软件 存储解决方案及原厂服务 光纤交换机 多协议路由 /FCIP/iSCSI HBA 卡 存储服务器 EFS Cluster Gateway All-in-One MSA EVA XP 磁带 磁带机 /Autoloader D2D 备份 虚拟磁带库 MSL EML ESL

8. 核心磁盘产品定位

9. 惠普磁盘阵列产品定位 MSA 家族 永不停机的高可用系统 适用于海量存储的数据中心 适用于大规模的 Oracle/SAP 等应用环境 拥有业界最高的系统可用性 可连接所有开放系统平台和 Non-Stop 服务器 Mainframe 大型机 低成本 入门级磁盘系统 适用的应用环境 WEB, Exchange, SQL 适用于 DAS-to-SAN 环境 系统可靠性及业务连续性保证能力 性能和整合能力 EVA VS XP 24000 EVA4400 EVA4100/6100 EVA 8100 XP 20000 适用于各种中型应用环境 轻松构建 SAN 架构 具备企业级的存储功能 支持 Windows, Linux, Unix 等主流操作系统 可简单部署 轻松管理的 SAN 解决方案 数据整合解决方案 数据整合，构建容灾系统 支持所有主流应用系统平台和操作系统平台 提供动态容量管理功能 帮助企业以较低的成本构建企业级数据中心 MSA2000 New! New!

10. 产品定位和价格区间 $USD 1K-30K >100K 30K-100K MSA EVA 4400 EVA 6X00 EVA 8X00 EVA4400 Starter Kit DL 380G5, DL385 BL460c, BL465 rx2660, rx3600 DL 580G4, DL585 BL860c rx3600, rx6600 BL480c, BL685, BL860c rx6600, rx7640 rx8640, Superdome BCS & ISS 服务器 EVA VS XP24000 XP20000

11. EVA 产品介绍

12. The EVA Family Specifications *Note: Legacy 36GB FC and 250, 400GB FATA disks are still fully supported EVA4100 EVA6100 EVA8100 Windows 2000/2003, HP-UX, Linux, IBM AIX, OpenVMS, Tru64, SUN Solaris, VMWare, Netware iSCSI: Win 2003, Win XP, Linux, MAC OS X, VMWare, Solaris Supported OS VRAID0, VRAID1, VRAID5 RAID Levels 2 – 18 4 - 8 1 - 8 # of Enclosures 8 – 240 16 – 112 8 - 96 # of Drives 8 4 Device ports 8 4 Host ports FC: 146, 300 , 450 GB/15krpm, 300, 400GB/10krpm FATA: 500 , 1000 GB Available Disk Drives* 8GB 4GB Cache size EVA8100 EVA6100 EVA4 4 00

13. EVA 的核心竞争力 EVA4400 EVA6100 EVA8100 简单化的管理 + 企业级的功能 EVA VS 业界独有 ! EVA 虚拟化阵列技术 相比传统阵列，大大提高了磁盘 I/O 处理的同步性，从而 提供了卓越的性能 业界领先 ! 99.999% 高可靠性 采用业界独有全交换背板模式，达到了其他厂商高端阵 列的可靠性级别 业界领先 ! 业界最佳的管理性 提供业界最简易的管理性，动态扩展存储空间

14. 核心竞争力 1 – 独有的虚拟化存储技术 SWD-2 – HP Restricted 消除了热点磁盘带来的性能瓶颈 不再需要依赖资深技术专家来为应用系统手工实现负载均衡 最大化磁盘空间的利用率 虚拟化 磁盘组 I/O 读写负载被均匀的分配在所有磁盘上，大大提高并行处理效率 *RAID V1 uses even numbers of disks 传统阵列的 RAID 组 RAID 5 Volume RAID 0 Volume RAID 1 Volume Moderate Redundant Volume (Vraid5) No Redundant Volume (Vraid0) High Redundant Volume (Vraid1) *

15. 传统磁盘阵列的逻辑卷划分方式 每个小磁盘组设定 RAID 级别 , 逻辑卷被迫打散在不同的磁盘组 , 热点磁盘无法避免 RAID5 RAID1 RAID0 RAID5 RAID1 LUN 1 LUN 0 LUN 2 LUN 7 LUN 6 LUN 3 LUN 4 LUN 5 RAID Controller 0 1 3 4 6 7 Spare Spare Presented LUNs Disk Groups Spare Disks 2 5

16. 惠普领先业界的存储虚拟化技术 Enterprise Virtual Array Controller 1 Block Mapping Table Presented LUNs Spare Capacity Disk Group(s) 在磁盘组内任意选择 RAID 级别 , 条带化大大提高并行度 , 没有热点磁盘 3 2 LUN 1 LUN 2 LUN 3

17. 让我们对比一下两种方式的性能和复杂度 RAID5 Group RAID1 Group RAID0 Group RAID5 Group RAID1 Group LUN 1 LUN 0 LUN 3 LUN 4 LUN 5 RAID Controller Spare Spare LUN 7 LUN 6 LUN 2 0 1 2 3 4 5 6 7 一个逻辑券所能拥有的最大性能 Enterprise Virtual Array Controller Disk Group 1 0 1 2 3 4 5 6 7 12 12 7 8 8 4 7 7 传统阵列 每个逻辑卷的性能都被它所在磁盘组的磁盘个数限制住 HP EVA 每个逻辑券都能享有所有磁盘并行工作的性能 40 40 40 40 40 40 40 40

18. 如何去形象的说明 EVA 虚拟化技术 EVA 的虚拟化阵列技术和传统阵列技术的区别，就好像 Audi 公司拥有专 利的 Multitronic 无极变速箱技术和传统汽车手动档变速箱技术的区别一样 . 奥迪 multitronic 无极变速技术提供最佳的驾驶操控性 ---> EVA 虚拟化技术提供业界最佳的管理简单性 奥迪 multitronic 无极变速技术始终在最高扭矩的转速范围内运转 , 因此提供更快的加速度 ---> EVA 虚拟化技术始终保持最高的磁盘并行处理，因此避免‘热点’磁盘，提拱更高的数据 I/O 读写性能 奥迪 multitronic 无极变速技术提供最佳的动态性 ---> EVA 虚拟化技术提供动态容量管理 Dynamic Capacity Management, 实现在线逻辑数据卷的扩大或缩小 奥迪 multitronic 无极变速技术降低油耗 ---> EVA" 绿色存储 " 虚拟化技术相对普通阵列，可以使功耗降低 45% ，容量空间利用率提升 200%

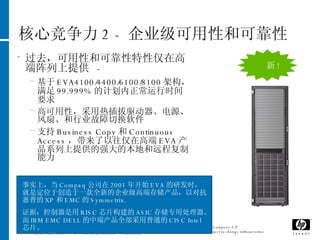

19. 核心竞争力 2 - 企业级可用性和可靠性 Jun 4, 2009 过去，可用性和可靠性特性仅在高端阵列上提供 - 基于 EVA4100/4400/6100/8100 架构，满足 99.999% 的计划内正常运行时间要求 高可用性，采用热插拔驱动器、电源、风扇、和行业故障切换软件 支持 Business Copy 和 Continuous Access ，带来了以往仅在高端 EVA 产品系列上提供的强大的本地和远程复制能力 新 ! 事实上，当 Compaq 公司在 2001 年开始 EVA 的研发时，就是定位于创造于一款全新的企业级高端存储产品，以对抗惠普的 XP 和 EMC 的 Symmetrix. 证据：控制器是用 RISC 芯片构建的 ASIC 存储专用处理器。而 IBM EMC DELL 的中端产品全部采用普通的 CISC Intel 芯片。

20. EVA ：可用性发展历史 根据惠普的内部统计数据，多数使用 EVA 4x00/6x00/8x00 客户都可实现 99.999% 的可用性 通过新控制器和硬盘固件更新不断对可用性和性能进行改进 2004 - VCS3.028 显著提高可靠性 可用性技术 时间 - 首次发布 EVA 时已经完全实现虚拟化，但不包含大型后端环路和环路磁盘机柜 2001 - 推出后端环路交换机 - 联合开发容错硬盘固件 （与希捷和日立合作） 2002 - 在硬盘机柜中采用新型的错误旁通电路 (EBPC) - ISEE 远程支持和警报 - 双冗余高速缓存镜像端口 2005 - 完全交换的后端 （控制器 - 环路交换机 - 硬盘机柜 - 硬盘） - 完全同步的固件升级（控制器和硬盘） 2007

21. June 4, 2009 June 4, 2009 “ Edison 的分析显示，当执行一系列标准管理任务时， HP EVA 需要的操作步骤比 EMC 少 70% ，比 NetApp 少 82% ， 所需时间比 EMC 少 79% ，比 NetApp 少 76% 。根据执行的操作， EVA 展现了最高达到 EMC 和 NetApp 5 倍的管理效率。” 资料来源：“ The Edison TCO 白皮书： EMC 、 NetApp 和 HP 中高端存储阵列 ” 通过以下网址访问整个白皮书： http://h71028.www7.hp.com/ERC/downloads/4AA1-6634ENW.pdf 核心竞争力 3 – 业界最佳的管理性

22. 存储容量分配 Jun 4, 2009 资料来源：“ Edison TCO 白皮书： EMC 、 NetApp 和 HP 中高端存储阵列”

23. 阵列维护 Jun 4, 2009 资料来源：“ Edison TCO 白皮书： EMC 、 NetApp 和 HP 中高端存储阵列”

24. 扩展 EVA 产品的价值 围绕 EVA 企业虚拟阵列，惠普公司研发了多种扩展套件，提供全面的解决方案，满足各种类型应用系统的需求 。

25. 感受 EVA 的全部力量！ 以 EVA 为核心，建立完善的数据存储系统 HP EFS Clustered Gateway 集群网关 配合 EVA 实现各种 NFS 文件应用 HP 120 00 Virtual Library System EVA Gateway 虚拟磁带库网关 配合 EVA 提供高速磁盘备份，大大降低备份和恢复的时间 文件级应用 数据级应用 数据保护 HP EVA 虚拟化阵列 为各种应用系统提供基本数据空间 存储网络管理 Storage Essentials 可管理 SAN 网络中的各种存储设备

26. XP 产品介绍

27. XP 的核心竞争力 XP20000 XP24000 最强大的企业级存储功能 业界领先 ! 最高的可用性级别 防弹设计的 Crossbar Switch 硬件体系架构 业界领先 ! 最佳的数据管理功能 External Storage 可连接第三方的存储产品；可进 行存储分区和 Thin Provisioning 业界领先 ! 最强的数据保护 最全面的容灾解决方案；可靠的数据下线模式

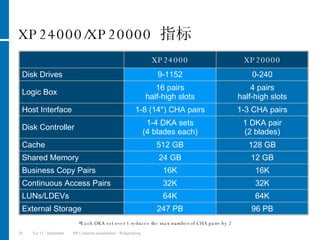

28. XP24000/XP20000 指标 *Each DKA set over 1 reduces the max number of CHA pairs by 2 4 pairs half-high slots 16 pairs half-high slots Logic Box 1-3 CHA pairs 1-8 (14*) CHA pairs Host Interface 1 DKA pair (2 blades) 1-4 DKA sets (4 blades each) Disk Controller 128 GB 512 GB Cache 12 GB 24 GB Shared Memory 32K 32K Continuous Access Pairs 64K 64K LUNs/LDEVs 96 PB 247 PB External Storage Business Copy Pairs Disk Drives 16K 16K 0-240 9-1152 XP20000 XP24000

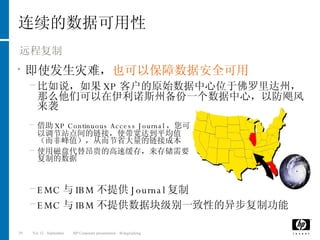

29. 连续的数据可用性 远程复制 即使发生灾难， 也可以保障数据安全可用 比如说，如果 XP 客户的原始数据中心位于佛罗里达州，那么他们可以在伊利诺斯州备份一个数据中心，以防飓风来袭 借助 XP Continuous Access Journal ，您可以调节站点间的链接，使带宽达到平均值（而非峰值），从而节省大量的链接成本 使用磁盘代替昂贵的高速缓存，来存储需要复制的数据 EMC 与 IBM 不提供 Journal 复制 EMC 与 IBM 不提供数据块级别一致性的异步复制功能

30. 连续的数据可用性 三个数据中心 使用三个数据中心，可确保您的企业在任何情况下都能 正常运营 其中两个站点的 XP 磁盘阵列可同步复制数据。当这两个站点发生区域性灾难时，远在千里之外的第三个站点的 XP 阵列，则可以防止数据受到灾难影响 如果有一个站点发生故障，则其它两个站点仍能正常运行 EMC 与 IBM 不能提供如此完善的三个数据中心解决方案 站点 1 站点 2 站点 3

31. 连续的数据可用性 集群解决方案 服务器与存储之间的 故障切换 远程镜像与业界领先的异构服务器集群的无缝集成 HP-UX ServiceGuard 集群 面向 Linux 的 ServiceGuard 在 Solaris 上运行的 VERITAS Cluster Server 在 AIX 上运行的 HACMP 在 Windows 上运行的 Microsoft Cluster Service NonStop 、 OVMS 、 Tru64 集群 EMC 、 IBM 与 HDS 不能提供这一级别的集群支持 XP24000 XP24000 XP Continuous Access 数据 镜像 集群 XP Cluster Extension 城域集群（ Metro Cluster ） 洲际集群（ Continental Cluster ）

32. 高效的数据管理 自动精简配置 您可以配置将来可能需要的所有容量，而只购买目前需要的容量，借以降低成本，简化工作 延期购买容量可以提高系统效率，降低功耗，减少散热量 借助 XP 的自动精简配置功能，可以按照需求，从一个容量池中获取物理容量，自动进行分配 EMC 与 IBM 不支持自动精简配置功能 容量

33. 高效的数据管理 虚拟化 借助 XP External Storage ， 降低成本， 简化多厂商存储的管理工作 通过主机可以看到容量，而非其物理属性 透明的数据移动 / 异构数据迁移 阵列再利用 / 存储层 卷管理 / 动态分配 XP24000 ／ 20000 的外部存储速度更快 EMC 与 IBM 不提供虚拟化技术 主机 EMC DMX Symmetrix CX HP MSA HP MSA SAN HP XP IBM ESS DS4000 HDS 9900 9500 HP EVA XP24000 SAN

34. 高效的数据管理 分区 提供可预知的高质量 服务 EMC 与 IBM 不提供虚拟化技术 借助多达 32 个的分区，确保您的关键应用获得所需的资源 可防止整个阵列因管理员的疏忽失误而受到影响 可动态配置存储资源，构建可独立管理的虚拟“子阵列” 即使有的应用会因性能降低而受到影响，您仍可放心地进行整合 随 XP 阵列管理器附带 高速缓存 站点 A 站点 A 管理员 高速缓存 高速缓存 站点 C 高速缓存 高速缓存 站点 B 站点 B 管理员 高速缓存 高速缓存 高速缓存 高速缓存 主站点 高级管理员 主站点 高速缓存 芯片 芯片 芯片 芯片 芯片 芯片 芯片 芯片 芯片 芯片 芯片 芯片 芯片 芯片 芯片

35. 可靠的数据保护 下线（ De-stage) 模式 断 电 即使电源中断， 您的数据仍然受到保护 借助 XP24000/20000 ，您可以： 迅速启用电池备用模式，这能够保护高速缓存和共享内存达 36 小时以上 借助下线模式，整个系统可以保持运行 1 分钟，然后可以把数据从高速缓存迁移到最终目标磁盘 EMC 与 IBM 无法将数据从高速缓存迁移到最终目标磁盘，进行下线 EMC 与 IBM 不提供电池备用模式 下线模式 （需要电池选件） 1 分钟 8 分钟 5 分钟 断电 子系统运行 数据下线过程 断电过程 CM 和 SM 电池备用

36. MSA 入门级磁盘阵列

37. June 4, 2009 June 4, 2009 HP MSA2000 模块化智能阵列系列，属于入门级、低成本的光纤通道（ FC ）和 iSCSI 阵列，面向高度可用的存储区域网络环境（ SAN ）。它们可以解决中小型企业不断增长的存储需求，同时还可以帮助那些寻求经济高效的 SAN 存储的大型企业进行第二层和第三层存储扩展。 MSA2000 – 新一代模块化智能阵列 灵活性 经济性 先进性 提供了灵活的连接选择 (4Gb FC 或 1Gb iSCSI , SAS) 整合并轻松管理其存储环境 SAN 可以集中存储资源，根据需要灵活分配存储容量，减少不断增加的直连存储所造成的问题 更多选择 – 企业级 SAS 或归档级 SATA 硬盘 包含了所需要的管理软件，无需额外付费 高性能—推出了 4Gb FC 接口带宽（性能更高） 高扩展性—最大可支持 48 块硬盘， 36TB SATA 硬盘容量 SAS 和 SATA 硬盘（可搭配使用） 单控制器和双控制器模式选择

38. HP StorageWorks 2000 模块化智能阵列 Fibre channel — HP MSA2000fc iSCSI — HP MSA2000i 新产品！ 产品特性 双端口 SAS 硬盘可满足企业级需求； SATA 硬盘可提供大容量、低成本的归档存储 最高 14TB SAS 或 36TB SATA 存储容量。可在同一机箱内混合使用 SAS 和 SATA 硬盘。 戴尔和 IBM 的产品建议不要在同一机架中混合使用不同的硬盘。 无需 电池， MSA2000 系列可提供缓存保护功能，缓存内存备份不受时间限制。 任何竞争对手都无法提供无限制的缓存保护，而缓存电池是最经常因更换而导致客户系统宕机的部件之一。 基于控制器的快照和克隆！ MSA2000 最初可以选配 8 个快照许可，将来可升级到 64 快照许可。其它厂商都没有提供这一选项。 每个可支持 256 个 LUN ，最大容量为 16TB RAID 0, 1, 3, 5, 6, 10, 50. EMC AX4 只支持 RAID 3 、 5 、 10 。 FC 机型可支持 64 台主机， iSCSI 机型可支持 16 台主机 产品说明 专为入门级客户设计的新一代存储阵列，具备经济的价格， 以及最新的功能特性和技术。

39. 双控制器阵列 ( 图为 FC 机型 ) 阵列 后端 视图 12 块 3.5 英寸 SAS 或 SATA 硬盘 前端 视图 每个控制器 2 个 4Gb FC 或 2 个 1GbE 到机架的 3Gb SAS 双 I/O 硬盘机箱 机箱 后端 视图 SAS 端口 SAS 端口 SAS 端口 3Gb SAS 级联端口

40. MSA2000 可扩展性 MSA2000 阵列 +2 个硬盘机箱 36 块硬盘 MSA2000 阵列 +3 个硬盘机箱 48 块硬盘 在同一个硬盘机箱中混合使用 SAS 和 SATA 硬盘，以最为经济高效的方式管理具有不同重要性的数据 可将重要性高、访问频率高的数据保存在企业级 SAS 硬盘上，将低成本的 SATA 硬盘用于归档存储 根据存储需求逐步扩展系统 MSA2000 自身具备 12 块硬盘 随着存储需求的增加，可添加 MSA2000 硬盘机箱 最多可连接 3 个硬盘机箱，即总计 48 块硬盘（最大容量： 14.4TB SAS ， 36TB SATA ） MSA2000 阵列 - FC 或 iSCSI 主机连接 12 块硬盘 MSA2000 阵列 +1 个硬盘机箱 24 块硬盘

41. MSA2000 磁盘阵列 SKU MSA2000fc 4Gb Fibre Channel － 3 种机型 具有单标准控制器的产品 （可选配第二个控制器） 具有双标准控制器的产品 具有双增强控制器的产品 AJ745A HP StorageWorks 2012fc 双增强控制器模块化智能阵列 MSA2212fc AJ744A HP StorageWorks 2000fc 模块化智能阵列控制器 – 将单控制器机型升级到双控制器机型。 MSA2000fc 控制器 AJ743A HP StorageWorks 2012fc 双控制器模块化智能阵列 MSA2012fc AJ742A HP StorageWorks 2012fc 单控制器模块化智能阵列 MSA2012fc AJ748A HP StorageWorks 2000i 模块化智能阵列控制器 – 将单控制器机型升级到双控制器机型。 MSA2000i 控制器 AJ747A HP StorageWorks 2012i 双控制器模块化智能阵列 MSA2012i AJ746A HP StorageWorks 2012i 模块化智能阵列 MSA2012i MSA2000i 1GbE iSCSI － 2 种机型 具有单标准控制器的产品 （可选配第二个控制器） 具有双标准控制器的产品 MSA2000 选件

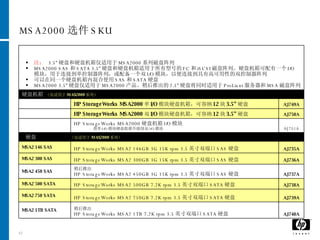

42. MSA2000 选件 SKU 硬盘机箱 （ 仅适用于 MAS2000 系列） AJ740A AJ739A AJ738A AJ737A AJ736A AJ735A AJ751A AJ750A AJ749A 稍后推出 HP StorageWorks MSA2 1TB 7.2K rpm 3.5 英寸双端口 SATA 硬盘 MSA2 1TB SATA HP StorageWorks MSA2 750GB 7.2K rpm 3.5 英寸双端口 SATA 硬盘 MSA2 750 SATA HP StorageWorks MSA2 500GB 7.2K rpm 3.5 英寸双端口 SATA 硬盘 MSA2 500 SATA 稍后推出 HP StorageWorks MSA2 450GB 3G 15K rpm 3.5 英寸双端口 SAS 硬盘 MSA2 450 SAS HP StorageWorks MSA2 300GB 3G 15K rpm 3.5 英寸双端口 SAS 硬盘 MSA2 300 SAS HP StorageWorks MSA2 146GB 3G 15K rpm 3.5 英寸双端口 SAS 硬盘 MSA2 146 SAS 硬盘 （ 仅适用于 MAS2000 系列） HP StorageWorks MSA2000 硬盘机箱 I/O 模块 - 将单 I/O 模块硬盘机箱升级到双 I/O 模块 HP StorageWorks MSA2000 双 I/O 模块硬盘机箱，可容纳 12 块 3.5” 硬盘 HP StorageWorks MSA2000 单 I/O 模块硬盘机箱，可容纳 12 块 3.5” 硬盘 注： 3.5” 硬盘和硬盘机箱仅适用于 MSA2000 系列磁盘阵列 MSA2000 SAS 和 SATA 3.5” 硬盘 和 硬盘机箱适用于所有型号的 FC 和 iSCSI 磁盘阵列。硬盘机箱可配有一个 I/O 模块，用于连接到单控制器阵列，或配备一个双 I/O 模块，以便连接到具有高可用性的双控制器阵列 可以在同一个硬盘机箱内混合使用 SAS 和 SATA 硬盘 MSA2000 3.5” 硬盘仅适用于 MSA2000 产品。稍后推出的 2.5” 硬盘将同时适用于 ProLiant 服务器和 MSA 磁盘阵列

43. MSA2000 的客户收益 模块式设计 为客户的业务增长提供了支持，最大可以存储 14/36TB 的数据，支持数百人的应用 SATA 硬盘 能够让客户以 较低的成本 对归档数据进行批量存储 简单管理把 复杂度降低 ，减少了人为失误 基于控制器的快照和克隆 为业务的连续性提供了坚实的保障 MSA2000s 具备 最新的 双端口 SAS 硬盘技术，使入门级产品也能具备企业级的保护和速度 共享存储可以显著提升数据的采集、分类和分析效率，让客户获得更高的 投资回报 。 所有 MSA2000 产品均支持双电源和风扇，并可提供双控制器， 双数据路径 以及基于控制器的快照和克隆，让客户有效应对各种宕机和灾难风险。 MSA2000 允许用户从 较小规模 的配置开始实施，同时提供了卓越的 扩展能力 加速成长 减小风险 降低成本

44. 哪一款是入门级客户的最佳选择 Capacity & Scalability Requirements 关键应用存储 FC 二级应用存储 FATA 关键应用存储 SAS 二级应用存储 SATA 关键应用存储 SAS 二级应用存储 SATA 分层存储 Snapshot, clone, remote data replication Snapshot, clone Snapshot, clone Snapshot, clone, remote replication 支持 512 16 64 最多主机支持数： 96 48 48 最多硬盘驱动器数： 每个控制器有 2 个 4Gb Fibre Channel 端口 每个控制器有 2 个 1GbE iSCSI 端口 每个控制器有 2 个 4 Gb Fibre Channel 端口 主机连接 : MSA2000 有 1 到 2 个控制器 , EVA 标配 2 个控制器 每个控制器 2 GB 缓存 每个控制器 1 GB 缓存 每个控制器 1 GB 缓存 控制器缓存 : 5.4TB FC or 12TB FATA 扩展 8 个磁盘柜 : 43TB FC or 96 TB FATA 3.6TB SAS or 9TB SATA 扩展 3 个磁盘柜 : 14.4TB SAS or 36TB SATA 3.6TB SAS or 9TB SATA 扩展 3 个磁盘柜 : 14.4TB SAS or 36TB SATA 容量 : EVA4400 MSA2000i MSA2000fc 特性

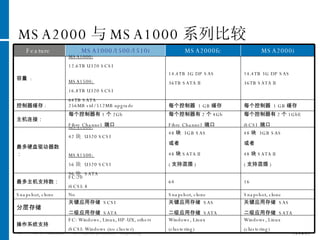

45. MSA2000 与 MSA1000 系列比较 Windows, Linux (clustering) Windows, Linux (clustering) FC: Windows, Linux, HP-UX, others iSCSI: Windows (no cluster) 操作系统支持 关键应用存储 SAS 二级应用存储 SATA 关键应用存储 SAS 二级应用存储 SATA 关键应用存储 SCSI 二级应用存储 SATA 分层存储 Snapshot, clone Snapshot, clone No Snapshot, clone 16 64 FC:20 iSCSI: 8 最多主机支持数： 48 块 3GB SAS 或者 48 块 SATA II ( 支持混插 ) 48 块 3GB SAS 或者 48 块 SATA II ( 支持混插 ) MSA1000: 42 块 U320 SCSI MSA1500: 56 块 U320 SCSI 96 块 SATA 最多硬盘驱动器数： 每个控制器有 2 个 1GbE iSCSI 端口 每个控制器有 2 个 4Gb Fibre Channel 端口 每个控制器有 1 个 2 Gb Fibre Channel 端口 主机连接： 每个控制器 1 GB 缓存 每个控制器 1 GB 缓存 256MB std/ 512MB upgrade 控制器缓存 : 14.4TB 3G DP SAS 36TB SATA II 14.4TB 3G DP SAS 36TB SATA II MSA1000: 12.6TB U320 SCSI MSA1500: 16.8TB U320 SCSI 64TB SATA 容量 : MSA2000i MSA2000fc MSA1000/1500/1510i Feature

46. MSA2000 系列管理工具 — SMU Storage Management Utility 实现 : 配置、管理 MSA2000 WBI — Web based interface CLI — Command Line Interface XML API — XML based interface HP SIM — 与 SIM 结合 快照和克隆 可以通过 Storage Management Utility 管理 最多支持 64 个快照 最多支持 128 个克隆

47. MSA2000 附加特性 - 快照 & 克隆

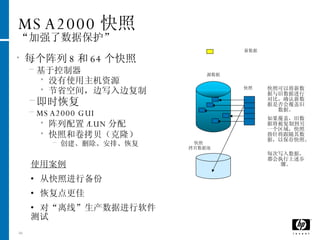

48. MSA2000 快照 “加强了数据保护” 每个阵列 8 和 64 个快照 基于控制器 没有使用主机资源 节省空间，边写入边复制 即时恢复 MSA2000 GUI 阵列配置 /LUN 分配 快照和卷拷贝（克隆） 创建、删除、安排、恢复 快照可以将新数据与旧数据进行对比，确认新数据是否会覆盖旧数据。 如果覆盖，旧数据将被复制到另一个区域，快照指针将跟随其数据，以保存快照。 每次写入数据，都会执行上述步骤。 使用案例 从快照进行备份 恢复点更佳 对“离线”生产数据进行软件测试 快照 源数据 快照 拷贝数据池 新数据

49. MSA2000 卷拷贝 “加强了数据保护” Volume Copy 最大支持 128 个 基于控制器 没有使用主机资源 物理拷贝数据 即时恢复 MSA2000 GUI 阵列配置 /LUN 分配 快照和卷拷贝（克隆） 创建、删除、安排、恢复 卷拷贝会 创建一个快照 并 将数据 从一组磁盘复制到另一组 使用案例 从快照进行备份 恢复点更佳 对“离线”生产数据进行软件测试 快照 源数据 克隆数据

50. MSA2000 系列产品发展蓝图 --- 注： MSA2000 3.5” 硬盘仅适用于 MSA2000 产品。 稍后推出的 2.5” 硬盘将同时适用于 ProLiant 服务器和 MSA 磁盘阵列 --- 2 端口 SAS 双控制器 3.5” 硬盘 （ V1 ） 2 端口 SAS 单控制器 3.5” 硬盘 （ V1 ） 28 软件 8 个快照 64 个快照 本地克隆 VSS/VDS GUI 快照管理 克隆管理 阵列配置 LUN 配置 软件 纯 V1 软件 和 256 个快照 阵列 克隆 FC 双控制器 3.5” 硬盘 基本的（ V1 ） FC 单控制器 3.5” 硬盘 基本的（ V1 ） iSCSI 双控制器 3.5” 硬盘 （ V1 ） iSCSI 单控制器 3.5” 硬盘 （ V1 ） FC 双控制器 3.5” 硬盘 加强的（ V1 ） FC 双控制器 2.5” 和 3.5” 硬盘 （ V2 ） FC 单控制器 2.5” 和 3.5” 硬盘 （ V2 ） iSCSI 双控制器 2.5” 和 3.5” 硬盘 （ V2 ） iSCSI 单控制器 2.5” 和 3.5” 硬盘 （ V2 ） 4 端口 SAS 双控制器 2.5” 和 3.5” 硬盘 （ V2 ） 4 端口 SAS 单控制器 2.5” 和 3.5” 硬盘 （ V2 ）

51. 客户收益： 降低成本 减小风险 加速成长 MSA2000 的新特性 支持 ProLiant 和多数行业标准 x86 服务器 （初推出时不支持 Integrity 服务器） 直连或通过交换机连接，可通过 SAN 启动 基于浏览器的管理 最多可连接 3 个硬盘机箱，总计 48 块硬盘 可在一个机箱内混合使用 SAS 和 SATA 硬盘 基于控制器的快照和克隆 无中断在线控制器代码更新 RAID 0, 1, 3, 5, 6, 10, 50 每个控制器配置 1GB 的高速缓存 256 个 LUN ，最高容量为 16TB 4Gb FC 和 1Gb iSCSI 双端口控制器阵列 （支持单或双活动控制器配置）

52. HP StorageWorks 存储备份系统

53. HP StorageWorks 存储备份系统 MSL 系列 简单、低成本 适用于少量的服务器和小型网络环境 DAS 和 LAN 备份 易于管理 , 灵活 , 可靠 适用于中、大型业务环境 DAS, LAN, 入门级 SAN 备份 强大的扩展能力和高性能 适用于企业级的数据中心 大型的 SAN 环境 性能 容量 中级 入门级 企业级 ESL E- 系列 Autoloaders EML E- 系列 高扩展 , 易于管理 , 高度可靠 适用于中、大型的数据中心 中到大型的 SAN 环境 HP Restricted – For HP Partner & Internal Use Only

54. HP 独立式 磁带机的选择 工作站 办公服务器 部门 / 本地网络 企业 / 网络备份 LTO ULTRIUM 适用于寻求最佳性能、可靠性和投资保护的客户 网络备份和异构环境的理想之选 可选择高性能、全高磁带机或者经济的半高磁带机 SDLT 和 DLT VS 适用于需要继续利用其 DLT 投资 的客户 可选择大容量 SDLT 或经济的 DLT VS DAT/DDS 经济、可靠的解决方案 非常适用于工作站和小型服务器 提供热插拔型号 最低的介质价格可带来极低的拥有成本 * 上述所列容量为磁带机自身具备的容量 入门级 高端 （较高性能、全高磁带机） 中档 （较低性能、半高磁带机） DAT 160 80GB DLT VS80 40 GB DAT 24 12 GB DAT 40 20 GB 160 GB SDLT 320 36 GB DAT 72 Ultrium 232 100 GB Ultrium 460 200 GB Ultrium 960 400 GB DLT VS160 80 GB Ultrium 448 200 GB SDLT 600 300 GB Ultrium 920 400 GB Ultrium 1840 800 GB

55. HP StorageWorks MSL 磁带库系列

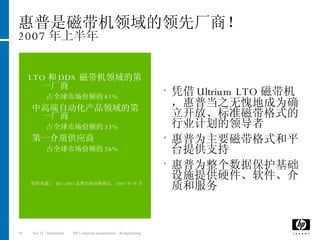

56. 惠普是磁带机领域的领先厂商！ 2007 年上半年 LTO 和 DDS 磁带机领域的第一厂商 占全球市场份额的 41% 中高端自动化产品领域的第一厂商 占全球市场份额的 33% 第一介质供应商 占全球市场份额的 26% 资料来源： IDC 2007 品牌市场份额报告， 2007 年 10 月 凭借 Ultrium LTO 磁带机，惠普当之无愧地成为确立开放、标准磁带格式的行业计划的领导者 惠普为主要磁带格式和平台提供支持 惠普为整个数据保护基础设施提供硬件、软件、介质和服务

57. 市场趋势 为防止安全隐患、隐私侵犯以及数据失窃，有关业务信息保护的政府法规不断出台 中高端磁带库的插槽数量不断增多 中高端磁带库的驱动器容量不断扩大 超大型自动加载磁带机以及小型磁带库的产品不断演变 LTO 技术不断受到青睐

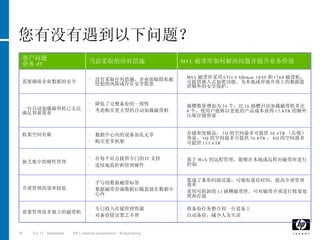

58. 您有没有遇到以下问题？ MSL 磁带库采用 LTO-4 Ultrium 1840 和 1760 磁带机，可提供嵌入式加密功能，为本地或异地介质上的数据提供额外的安全保护。 没有采取任何措施，企业面临隐私被侵犯的风险或存在安全隐患 需要确保企业数据的安全 将备份任务整合到一台设备上 自动备份，减少人为失误 专门投入存储管理资源 对备份错误置之不理 需要管理众多独立的磁带机 集成了条形码阅读器，可缩短盘存时间，提高介质管理效率 采用可拆卸的 12 插槽磁带匣，可对磁带介质进行批量处理和存放 手写的数据磁带标签 数据磁带存满数据后随意放在数据中心内 介质管理的效率较低 存储密度极高， 2U 的空间最多可提供 38.4TB （压缩）容量， 4U 的空间最多可提供 76.8TB ， 8U 的空间最多可提供 153.6TB 数据中心内的设备杂乱无章 购买更多机架 机架空间有限 插槽数量增加为 24 个，比 16 插槽自动加载磁带机多出 8 个，使用户能够以更低的产品成本获得 12.8TB 的额外压缩存储容量 降低了完整备份的一致性 考虑购买更大型的自动加载磁带机 一台自动加载磁带机已无法满足容量需求 基于 Web 的远程管理，能够在本地或远程对磁带库进行控制 MSL 磁带库如何解决问题并提升业务价值 在每个站点提供专门的 IT 支持 连续地监控和管理硬件 缺乏集中的硬件管理 当前采取的应对措施 客户问题 业务 /IT

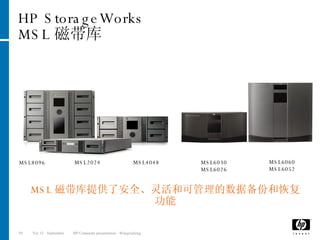

59. HP StorageWorks MSL 磁带库 MSL 磁带库提供了安全、灵活和可管理的数据备份和恢复功能 MSL6030 MSL6026 MSL6060 MSL6052 MSL2024 MSL4048 MSL8096

60. HP StorageWorks MSL 磁带库– 新特性 优化 IT ，提升业务价值 为 MSL 磁带库系列产品添加了 LTO-4 SAS 支持功能。 借助 HP LTO-4 Ultrium 磁带库，可以获得 AES 256 位嵌入式加密功能和 HP Data Protector 软件或其它 ISV 备份应用，实现 安全、 高性能的备份。

61. HP StorageWorks MSL2024 磁带库 产品说明 HP StorageWorks MSL2024 磁带库外形紧凑（ 2U ）、特性丰富，压缩容量高达 38.4TB （ 2:1 ）， 可提供基于 web 的管理，支持对大量站点进行集中管理，非常适用于复制系统。 产品特性 借助 LTO-4 内嵌的 AES 256 位加密功能，可以实现安全的备份 在 2U 外形中提供高达 38.4TB 的压缩存储容量 基于 Web 的远程管理功能 集成的条形码阅读器和 2 个可拆卸的 12 插槽磁带匣 LTO Ultrium FC 、 SCSI 或 SAS 磁带机 配备 LTO-4 SAS 磁带机

62. HP StorageWorks MSL4048 磁带库 产品说明 HP StorageWorks MSL4048 磁带库可提供高达 76.8TB 的压缩容量、易于使用的远程管理界面以及各种 LTO Ultrium 磁带机，无需借助工具即可对性能进行升级，可帮助您实现备份任务的自动化。 . 产品特性 出色的存储密度 可在 4U 的外形中提供高达 76.8TB 的压缩容量 易于使用 基于 Web 的远程管理 免工具磁带机升级 功能齐全 借助 LTO-4 内嵌的 AES 256 位加密功能，可以实现安全的备份 LTO Ultrium FC 、 SCSI 或 SAS 磁带机 四个可拆卸的 12 插槽磁带匣，带有邮槽 标准条码阅读器 随时可安装到机架中或安置在桌面上 可选的冗余电源 配备 LTO-4 SAS 磁带机

63. HP StorageWorks MSL8096 磁带库 产品说明 HP StorageWorks MSL8096 磁带库是一款容量极高、十分安全的备份和恢复存储设备，不会占用太多宝贵的机架空间。 LTO-4 Ultrium 1840 磁带机能在 8U 的外形中提供 153.6TB 的压缩存储容量和加密支持，随时可安装到机架中。 产品特性 出色的存储密度 可在 8U 的外形中提供高达 153.6TB 的压缩容量 易于使用 基于 Web 的远程管理 免工具磁带机升级 功能齐全 借助 LTO-4 内嵌的 AES 256 位加密功能，可以实现安全的备份 LTO Ultrium FC 、 SCSI 或 SAS 磁带机 8 个可拆卸的 12 插槽磁带匣，带有邮槽 标准条码阅读器 可选的冗余电源 包含 HP Data Protector 软件 61-250 插槽使用许可 配备 LTO-4 SAS 磁带机

64. HP StorageWorks MSL6000 磁带库 产品说明 HP StorageWorks MSL6000 磁带库可为大型 SAN 或 LAN 网络提供安全的数据保护，尤其是在数据不断增长的环境中。 产品特性 可扩展 借助易于扩展的 MSL 架构，可将磁带库从 1 台磁带机扩展到 16 台以及 240 个插槽 高度灵活 可支持多种接口技术、磁带机技术、操作系统和 ISV 应用，能够满足您的环境的任何需求 可管理 借助远程 web 管理，实现全球监控 借助易用的 GUI ，可轻松实现本地管理 借助 LTO-4 Ultrium 1840 内嵌的 AES 256 位加密功能，可以实现安全的备份

65. HP StorageWorks MSL 系列磁带库对比 10U: 48TB LTO-3 10U: 96TB LTO-4 10U: 31.2TB SDLT600 $29,999 - $44,999 光纤通道 SCSI SAS LTO-4 Ultrium 1840 LTO-4 Ultrium 1760 LTO-3 Ultrium 960 LTO-3 Ultrium 920 76.8TB LTO-3 153.6TB LTO-4 8U 外形 MSL8096 $12,120 - $43,100 光纤通道 SCSI LTO-4 Ultrium 1840 LTO-3 Ultrium 960 SDLT600 5U: 24TB LTO-3 5U: 48TB LTO-4 5U: 15.6TB SDLT600 5U 和 10U 外形 MSL6000 $9,099 - $25,129 光纤通道 SCSI SAS LTO-4 Ultrium 1840 LTO-4 Ultrium 1760 LTO-3 Ultrium 960 LTO-3 Ultrium 920 LTO-2 Ultrium 448 19.2TB LTO-2 38.4TB LTO-3 76.8TB LTO-4 4U 外形 MSL4048 2U 外形 大小 $7,299 - $13,269 价格 (US MSRP) 光纤通道 SCSI SAS 接口 LTO-4 Ultrium 1840 LTO-4 Ultrium 1760 LTO-3 Ultrium 960 LTO-3 Ultrium 920 LTO-2 Ultrium 448 支持的磁带机 9.6TB LTO-2 19.2TB LTO-3 38.4TB LTO-4 容量 （压缩比为 2:1 ） MSL2024

66. 惠普的主要竞争优势 技术领先 惠普是 LTO 技术的发起者和领导者 设计独特：数据速率匹配、软装载机制、反绕 T 轮等独特功能，提高了磁带机的可靠性 所有 HP LTO-4 磁带机均支持硬件数据加密 产品最全、选择灵活 包括内置、台式、机架式、自动加载磁带机和磁带库等多种型号 多种连接方式，可与客户的服务器平台、操作系统和备份应用完美结合 物超所值 所有 HP LTO 磁带机在发运时均附带提供磁带介质，以及能够为 LTO-4 提供硬件加密的 Data Protector Express 备份软件 惠普能够提供完整的解决方案，包括介质、备份软件、 OBDR 和 L&TT 投资保护： HP LTO-4 磁带机可向前兼容 LTO-3 和 LTO-2 介质

67. HP StorageWorks MSL 磁带库 在更小的空间内提供更多的存储容量 配备 LTO-4 SAS 磁带机 能够满足业务需求： 将备份任务整合到一台自动化设备上 具备出色的远程管理功能，是复制系统的理想选择 可靠： 平均无故障更换周期（ MSBF ）达 200 万次 可选的冗余电源（ MSL4048 和 MSL8096 ） 简单： 实现备份流程的自动化，减少了人为错误，提高了备份流程的可靠性 内嵌的硬件加密功能可提供加强的数据保护，防止未经授权的用户访问磁带介质 免工具的磁带机升级套件简化了性能和容量的升级流程 价值： 超大容量： 可从 38.4TB 1 （ 2U ）的容量扩展到 153.6TB 1 （ 8U ） MSL8096 随机提供一个 HP Data Protector 软件 61-250 插槽使用许可 与磁盘备份解决方案相比，每 TB 最多可节约 99% 的能耗 2 1 压缩比为 2:1 2 The Clipper Group, “Watts Up” – 2007 年 5 月

68. HP StorageWorks D2D 130 虚拟磁带库系统

69. HP 虚拟磁带库系统是什么？ GbE GbE pSCSI 之前 在与每台服务器连接的多台磁带机上进行分散的备份 之后 将备份整合到迷你虚拟磁带库系统，然后将备份数据卸载到一台磁带机上 iSCSI HP 迷你虚拟磁带库系统 HP LTO Ultrium 磁带机

70. HP StorageWorks D2D 虚拟磁带库系统 面向中小型企业的入门级虚拟磁带库 可靠： 无需进行手动备份－通过备份应用实现日常备份任务的自动化 减少磁带机和介质管理问题，提高可靠性 同时备份六台服务器的数据，提高备份效率 经济： 可无缝集成到您当前的 IT 环境以创建 D2D2T 备份解决方案－绝无隐藏的升级成本 价格是同级别虚拟磁带备份解决方案的一半 可最大程度地降低与日常磁带备份相关的 IT 成本 简单： 通过备份存储整合来简化管理 简单的恢复流程可显著缩短恢复丢失文件所需的时间 易于安装、管理和维护－无需进行 IT 培训

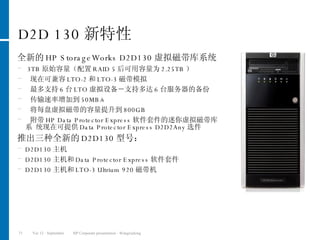

71. D2D 130 新特性 全新的 HP StorageWorks D2D130 虚拟磁带库系统 3TB 原始容量（配置 RAID 5 后可用容量为 2.25TB ） 现在可兼容 LTO-2 和 LTO-3 磁带模拟 最多支持 6 台 LTO 虚拟设备－支持多达 6 台服务器的备份 传输速率增加到 50MB/s 将每盘虚拟磁带的容量提升到 800GB 附带 HP Data Protector Express 软件套件的迷你虚拟磁带库系 统现在可提供 Data Protector Express D2D2Any 选件 推出三种全新的 D2D130 型号： D2D130 主机 D2D130 主机和 Data Protector Express 软件套件 D2D130 主机和 LTO-3 Ultrium 920 磁带机

72. 存储相关销售信息

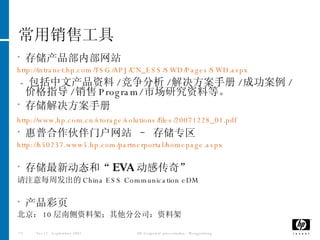

73. 常用销售工具 存储产品部内部网站 http://intranet.hp.com/TSG/APJ/CN_ESS/SWD/Pages/SWD.aspx - 包括中文产品资料 / 竞争分析 / 解决方案手册 / 成功案例 / 价格指导 / 销售 Program/ 市场研究资料等。 存储解决方案手册 http://www.hp.com.cn/storage/solutions/files/20071228_01.pdf 惠普合作伙伴门户网站 – 存储专区 http://h50237.www5.hp.com/partnerportal/homepage.aspx 存储最新动态和“ EVA 动感传奇” 请注意每周发出的 China ESS Communication eDM 产品彩页 北京： 10 层南侧资料架；其他分公司：资料架
