- 1. 数据中心使用CFS & VCS节省IT成本 Arthur Xu 许庆宇 Princ Systems Engineer Driving Cost out of the Data Center with Veritas Cluster File System and Veritas Cluster Server 1

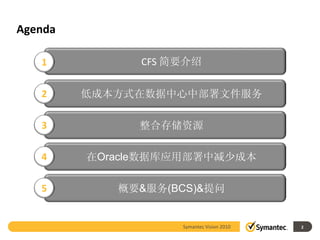

- 2. Agenda 1 CFS 简要介绍 2 低成本方式在数据中心中部署文件服务 3 整合存储资源 4 在Oracle数据库应用部署中减少成本 5 概要&服务(BCS)&提问 Symantec Vision 2010 2
- 3. CFS 简要介绍 Symantec Vision 2010 3

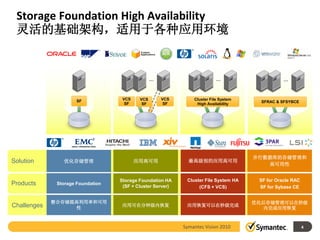

- 4. Storage Foundation HighAvailability 灵活的基础架构，适用于各种应用环境 … … … SF VCS VCS VCS Cluster File System SF SF SFRAC & SFSYBCE SF High Availability 并行数据库的存储管理和 Solution 优化存储管理 应用高可用 最高级别的应用高可用 高可用性 Storage Foundation HA Cluster File System HA SF for Oracle RAC Products Storage Foundation (SF + Cluster Server) (CFS + VCS) SF for Sybase CE 整合存储提高利用率和可用 优化后存储管理可以在秒级 Challenges 应用可在分钟级内恢复 应用恢复可以在秒级完成 性 内完成应用恢复 Symantec Vision 2010 4

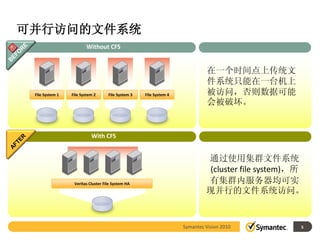

- 5. 可并行访问的文件系统 Without CFS 在一个时间点上传统文 件系统只能在一台机上 File System 1 File System 2 File System 3 File System 4 被访问，否则数据可能 会被破坏。 With CFS 通过使用集群文件系统 (cluster file system)，所 Veritas Cluster File System HA 有集群内服务器均可实 现并行的文件系统访问。 Symantec Vision 2010 5

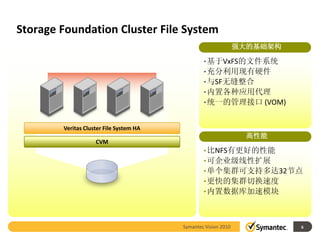

- 6. Storage Foundation ClusterFile System 强大的基础架构 • 基于VxFS的文件系统 • 充分利用现有硬件 • 与SF无缝整合 • 内置各种应用代理 • 统一的管理接口 (VOM) Veritas Cluster File System HA 高性能 CVM • 比NFS有更好的性能 • 可企业级线性扩展 • 单个集群可支持多达32节点 • 更快的集群切换速度 • 内置数据库加速模块 Symantec Vision 2010 6

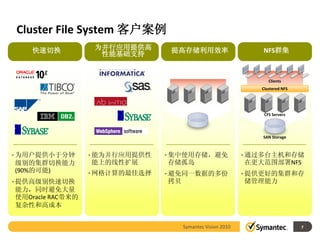

- 7. Cluster File System客户案例 快速切换 为并行应用提供高 提高存储利用效率 NFS群集 性能基础支持 Clients Clustered NFS CFS Servers SAN Storage • 为用户提供小于分钟 • 能为并行应用提供性 • 集中使用存储，避免 • 通过多台主机和存储 级别的集群切换能力 能上的线性扩展 存储孤岛 在更大范围部署NFS (90%的可能) • 网格计算的最佳选择 • 避免同一数据的多份 • 提供更好的集群和存 • 提供高级别快速切换 拷贝 储管理能力 能力，同时避免大量 使用Oracle RAC带来的 复杂性和高成本 Symantec Vision 2010 7
- 8. CFS支持的各类企业应用 Symantec Vision 2010 8
- 9. 低成本方式在数据中心中部署文 件服务 Symantec Vision 2010 9

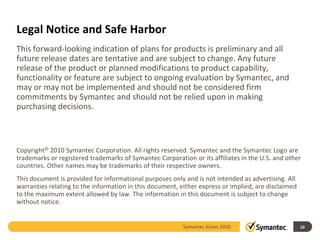

- 10. Legal Notice andSafe Harbor This forward-looking indication of plans for products is preliminary and all future release dates are tentative and are subject to change. Any future release of the product or planned modifications to product capability, functionality or feature are subject to ongoing evaluation by Symantec, and may or may not be implemented and should not be considered firm commitments by Symantec and should not be relied upon in making purchasing decisions. Copyright© 2010 Symantec Corporation. All rights reserved. Symantec and the Symantec Logo are trademarks or registered trademarks of Symantec Corporation or its affiliates in the U.S. and other countries. Other names may be trademarks of their respective owners. This document is provided for informational purposes only and is not intended as advertising. All warranties relating to the information in this document, either express or implied, are disclaimed to the maximum extent allowed by law. The information in this document is subject to change without notice. Symantec Vision 2010 10 APP7400 - Symantec HA/DR Futures and Roadmap

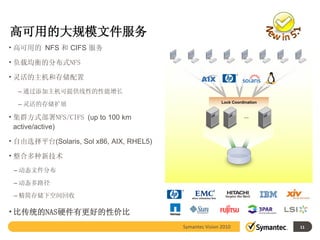

- 11. 高可用的大规模文件服务 • 高可用的 NFS和 CIFS 服务 • 负载均衡的分布式NFS • 灵活的主机和存储配置 – 通过添加主机可提供线性的性能增长 – 灵活的存储扩展 Lock Coordination • 集群方式部署NFS/CIFS (up to 100 km … active/active) • 自由选择平台(Solaris, Sol x86, AIX, RHEL5) • 整合多种新技术 – 动态文件分布 – 动态多路径 – 精简存储下空间回收 • 比传统的NAS硬件有更好的性价比 Symantec Vision 2010 11

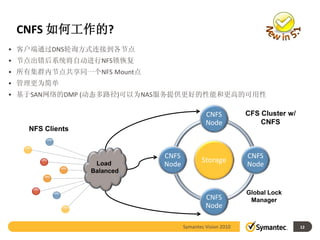

- 12. CNFS 如何工作的? • 客户端通过DNS轮询方式连接到各节点 •节点出错后系统将自动进行NFS锁恢复 • 所有集群内节点共享同一个NFS Mount点 • 管理更为简单 • 基于SAN网络的DMP (动态多路径)可以为NAS服务提供更好的性能和更高的可用性 CNFS CFS Cluster w/ Node CNFS NFS Clients CNFS CNFS Load Node Storage Node Balanced Global Lock CNFS Manager Node Symantec Vision 2010 12

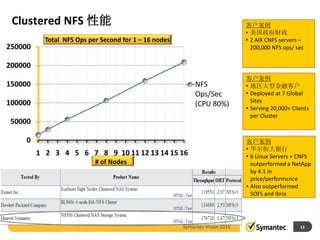

- 13. Clustered NFS 性能 客户案例 • 美国政府财政 Total NFS Ops per Second for 1 – 16 nodes • 2 AIX CNFS servers – 250000 200,000 NFS ops/ sec 200000 客户案例 150000 NFS • 地区大型金融客户 Ops/Sec • Deployed at 7 Global 100000 Sites (CPU 80%) • Serving 20,000+ Clients per Cluster 50000 0 客户案例 • 华尔街大银行 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 • 6 Linux Servers + CNFS # of Nodes outperformed a NetApp by 4:1 in price/performcnce • Also outperformed SOFS and Ibrix Symantec Vision 2010 13

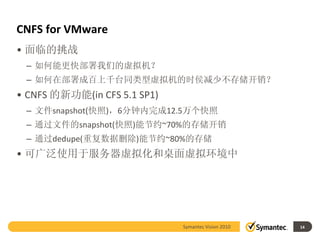

- 14. CNFS for VMware •面临的挑战 – 如何能更快部署我们的虚拟机？ – 如何在部署成百上千台同类型虚拟机的时侯减少不存储开销？ • CNFS 的新功能(in CFS 5.1 SP1) – 文件snapshot(快照)，6分钟内完成12.5万个快照 – 通过文件的snapshot(快照)能节约~70%的存储开销 – 通过dedupe(重复数据删除)能节约~80%的存储 • 可广泛使用于服务器虚拟化和桌面虚拟环境中 Symantec Vision 2010 14

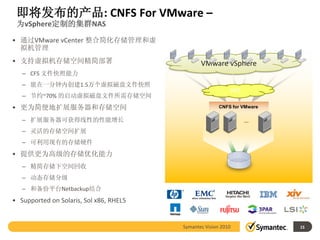

- 15. 即将发布的产品: CNFS ForVMware – 为vSphere定制的集群NAS • 通过VMware vCenter 整合简化存储管理和虚 拟机管理 • 支持虚拟机存储空间精简部署 VMware vSphere – CFS 文件快照能力 – 能在一分钟内创建1.5万个虚拟磁盘文件快照 NFS – 节约~70% 的启动虚拟磁盘文件所需存储空间 • 更为简便地扩展服务器和存储空间 CNFS for VMware – 扩展服务器可获得线性的性能增长 … – 灵活的存储空间扩展 – 可利用现有的存储硬件 • 提供更为高级的存储优化能力 – 精简存储下空间回收 – 动态存储分级 – 和备份平台Netbackup结合 • Supported on Solaris, Sol x86, RHEL5 Symantec Vision 2010 15

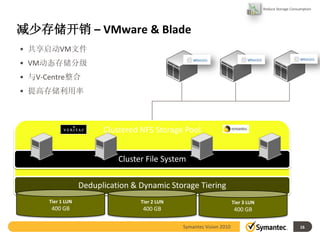

- 16. Reduce Storage Consumption 减少存储开销– VMware & Blade • 共享启动VM文件 • VM动态存储分级 • 与V-Centre整合 • 提高存储利用率 Clustered NFS Storage Pool Cluster File System Deduplication & Dynamic Storage Tiering Tier 1 LUN Tier 2 LUN Tier 3 LUN 400 GB 400 GB 400 GB Symantec Vision 2010 16

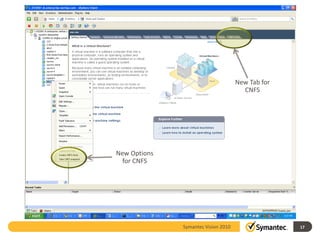

- 17. New Tab for CNFS New Options for CNFS Symantec Vision 2010 17

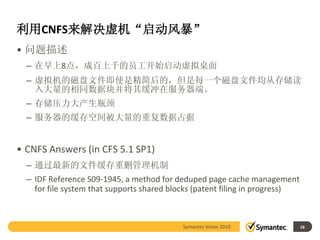

- 18. 利用CNFS来解决虚机“启动风暴” • 问题描述 – 在早上8点，成百上千的员工开始启动虚拟桌面 – 虚拟机的磁盘文件即使是精简后的，但是每一个磁盘文件均从存储读 入大量的相同数据块并将其缓冲在服务器端。 – 存储压力大产生瓶颈 – 服务器的缓存空间被大量的重复数据占据 • CNFS Answers (in CFS 5.1 SP1) – 通过最新的文件缓存重删管理机制 – IDF Reference S09-1945, a method for deduped page cache management for file system that supports shared blocks (patent filing in progress) Symantec Vision 2010 18
- 19. 整合存储资源 Symantec Vision 2010 19
- 20. 客户案例 - VeritasCluster File System (大型银行) 传统应用架构 共享存储架构 S P A R E S P A R E S P A R E S P A R E S P A R E P O S T P O S T P O S T P O S T P O S T P O S T P R O D P R O D P R O C P R O C P R O C P R O C P R O C P R O C Grow 1 2 3 4 25% 1.5 TB POOL Less 4 x 500GB ISLANDS = 2TB 传统文件系统 高可用的集群文件系统 – 在所有节点均可访问存储 – 存储孤岛，一存储连接一(对)服务 器 – 减少不必要的空间过量分配 – 节点间共享未分配空间 – 由于无法预测存储增长经常导致 空间过量分配 – 大幅减少存储资源和服务器资源 – 存储空间不足时，必须对该存储 扩容 Symantec Vision 2010 20

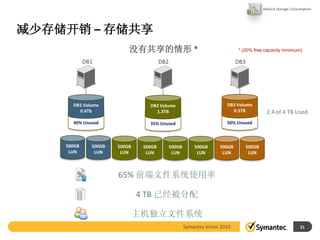

- 21. Reduce Storage Consumption 减少存储开销– 存储共享 没有共享的情形 * * (20% free capacity minimum) DB1 DB2 DB3 DB1 Volume DB2 Volume DB3 Volume 0.6Tb 1.3TB 0.5TB 2.4 of 4 TB Used 40% Unused 35% Unused 50% Unused 500GB 500GB 500GB 500GB 500GB 500GB 500GB 500GB LUN LUN LUN LUN LUN LUN LUN LUN % 65% 前端文件系统使用率 4 TB 已经被分配 主机独立文件系统 Symantec Vision 2010 21

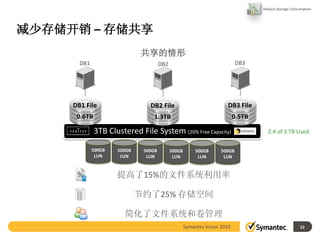

- 22. Reduce Storage Consumption 减少存储开销– 存储共享 共享的情形 DB1 DB2 DB3 DB1 File DB2 File DB3 File 0.6TB 1.3TB 0.5TB 3TB Clustered File System (20% Free Capacity) 2.4 of 3 TB Used 500GB 500GB 500GB 500GB 500GB 500GB LUN LUN LUN LUN LUN LUN % 提高了15%的文件系统利用率 节约了25% 存储空间 简化了文件系统和卷管理 Symantec Vision 2010 22

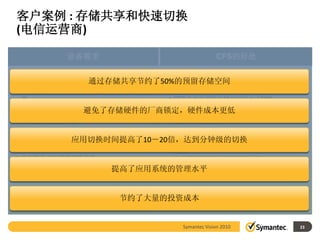

- 23. 客户案例 : 存储共享和快速切换 (电信运营商) 业务需求 CFS的好处 通过CFS来整合主机和存储 往常需要预留的50%的额外处理能力。现在减 通过存储共享节约了50%的预留存储空间 低到了25%以下。 在满足业务增长同时减少不必要的存储空间浪 费 CFS共享将预留存储空间减少了50%。 避免了存储硬件的厂商锁定，硬件成本更低 避免硬件存储的厂商锁定，把握商务谈判主导 在新的业务支撑系统中CFS对比non-CFS应用 权以获得更好的价格 减少了大量的投资成本。 通过CFS建立实时的数据共享平台，加速整体 应用切换时间比原来快了10－20倍，避免了存 的业务处理速度 应用切换时间提高了10－20倍，达到分钟级的切换 储切换时间，应用可以在小于分钟的级别完成 切换。 大大提高了应用的切换效率 大大提高了应用系统的管理水平。 提高了应用系统的管理水平 建成为了公司的初步的云计算的基础架构 节约了大量的投资成本 Symantec Vision 2010 23

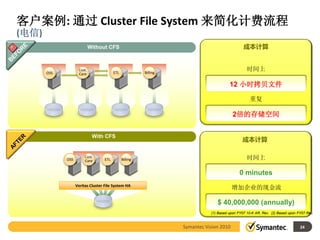

- 24. 客户案例: 通过 ClusterFile System 来简化计费流程 (电信) Without CFS 成本计算 OSS Cust. ETL Billing 时间上 Care 12 小时拷贝文件 重复 2倍的存储空间 With CFS 成本计算 Cust. 时间上 OSS Care ETL Billing 0 minutes Veritas Cluster File System HA 增加企业的现金流 $ 40,000,000 (annually) (1) Based upon FY07 10-K AR, Rev. (2) Based upon FY07 Rev. Symantec Vision 2010 24
- 25. 客户案例: 存储整合和集群 NAS (全球大型银行) 一个刀片使用一个磁盘 成本计算 Total Storage Consumption … 10,000 TB Total Before Cost $ 15,000,000 20,000 Blades x 500 GB + 10 PB 所有刀片通过CNFS公用存储 成本计算 … Total Storage Consumption … 10 TB Veritas Cluster File System HA Total Savings $ 12,485,000 10 TB CNFS CLUSTER Symantec Vision 2010 25
- 26. 在Oracle数据库应用部署中减少成本 Symantec Vision 2010 26

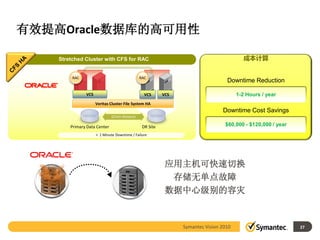

- 27. 有效提高Oracle数据库的高可用性 Stretched Cluster with CFS for RAC 成本计算 RAC RAC Downtime Reduction VCS VCS VCS 1-2 Hours / year Veritas Cluster File System HA Downtime Cost Savings 10 km distance Primary Data Center DR Site $60,000 - $120,000 / year < 1 Minute Downtime / Failure 应用主机可快速切换 存储无单点故障 数据中心级别的容灾 Symantec Vision 2010 27

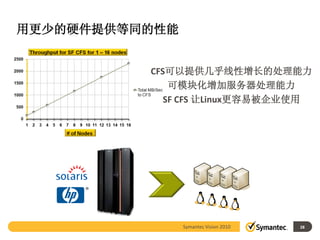

- 28. 用更少的硬件提供等同的性能 CFS可以提供几乎线性增长的处理能力 可模块化增加服务器处理能力 SF CFS 让Linux更容易被企业使用 Symantec Vision 2010 28
- 29. 支持异构存储 通过混用存储阵列，减少风险，降低成本 生产中心 容灾中心 10 km distance Symantec Vision 2010 29

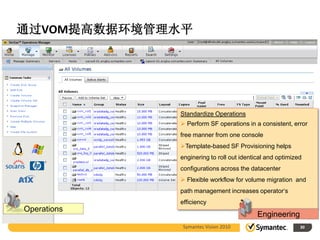

- 30. 通过VOM提高数据环境管理水平 Standardize Operations Perform SF operations in a consistent, error free manner from one console Template-based SF Provisioning helps enginering to roll out identical and optimized configurations across the datacenter Flexible workflow for volume migration and path management increases operator‘s efficiency Operations Engineering Symantec Vision 2010 30
- 31. Veritas Operations Manager的集中管理 丰富的仪表板功能， 能快速指出问题和其 起因 Symantec Vision 2010 31
- 32. 赛门铁克关键业务服务 BCS Presentation IdentifierGoes Here Symantec Vision 2010 32

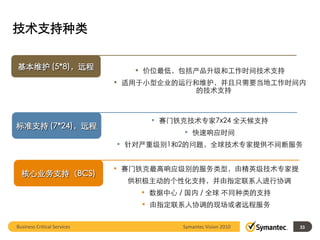

- 33. 技术支持种类 基本维护 (5*8)，远程 • 价位最低，包括产品升级和工作时间技术支持 • 适用于小型企业的运行和维护，并且只需要当地工作时间内 的技术支持 • 赛门铁克技术专家7x24 全天候支持 标准支持 (7*24)，远程 • 快速响应时间 • 针对严重级别1和2的问题，全球技术专家提供不间断服务 • 赛门铁克最高响应级别的服务类型，由精英级技术专家提 核心业务支持（BCS) 供积极主动的个性化支持，并由指定联系人进行协调 • 数据中心 / 国内 / 全球 不同种类的支持 • 由指定联系人协调的现场或者远程服务 Business Critical Services Symantec Vision 2010 33

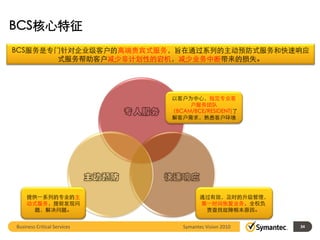

- 34. BCS核心特征 BCS服务是专门针对企业级客户的高端贵宾式服务，旨在通过系列的主动预防式服务和快速响应 式服务帮助客户减少非计划性的宕机，减少业务中断带来的损失。 以客户为中心，指定专业客 户服务团队 专人服务 （BCAM/BCE/RESIDENT)了 解客户需求，熟悉客户环境 主动预防 快速响应 提供一系列的专业的主 通过有效，及时的升级管理， 动式服务，提前发现问 第一时间恢复业务，全权负 题，解决问题。 责查找故障根本原因。 Business Critical Services Symantec Vision 2010 34
- 35. 概要&问答 Symantec Vision 2010 35
- 36. 减少数据中心成本的五个方法 议题 控制和降低 提高NFS文件共享 Oracle数据库 部署成本 应用程序 提高数据中心 高性能和高扩展性 的管理水平 通过存储整合 赛门铁克 减少成本 关键业务服务 Symantec Vision 2010 36

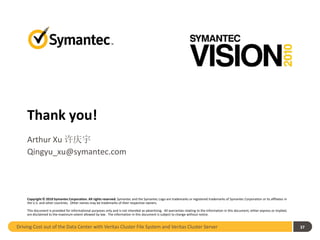

- 37. Thank you! Arthur Xu 许庆宇 Qingyu_xu@symantec.com Copyright © 2010 Symantec Corporation. All rights reserved. Symantec and the Symantec Logo are trademarks or registered trademarks of Symantec Corporation or its affiliates in the U.S. and other countries. Other names may be trademarks of their respective owners. This document is provided for informational purposes only and is not intended as advertising. All warranties relating to the information in this document, either express or implied, are disclaimed to the maximum extent allowed by law. The information in this document is subject to change without notice. Driving Cost out of the Data Center with Veritas Cluster File System and Veritas Cluster Server 37
