Deskpool vdi solution introduction
- 1.
- 2.
- 3.

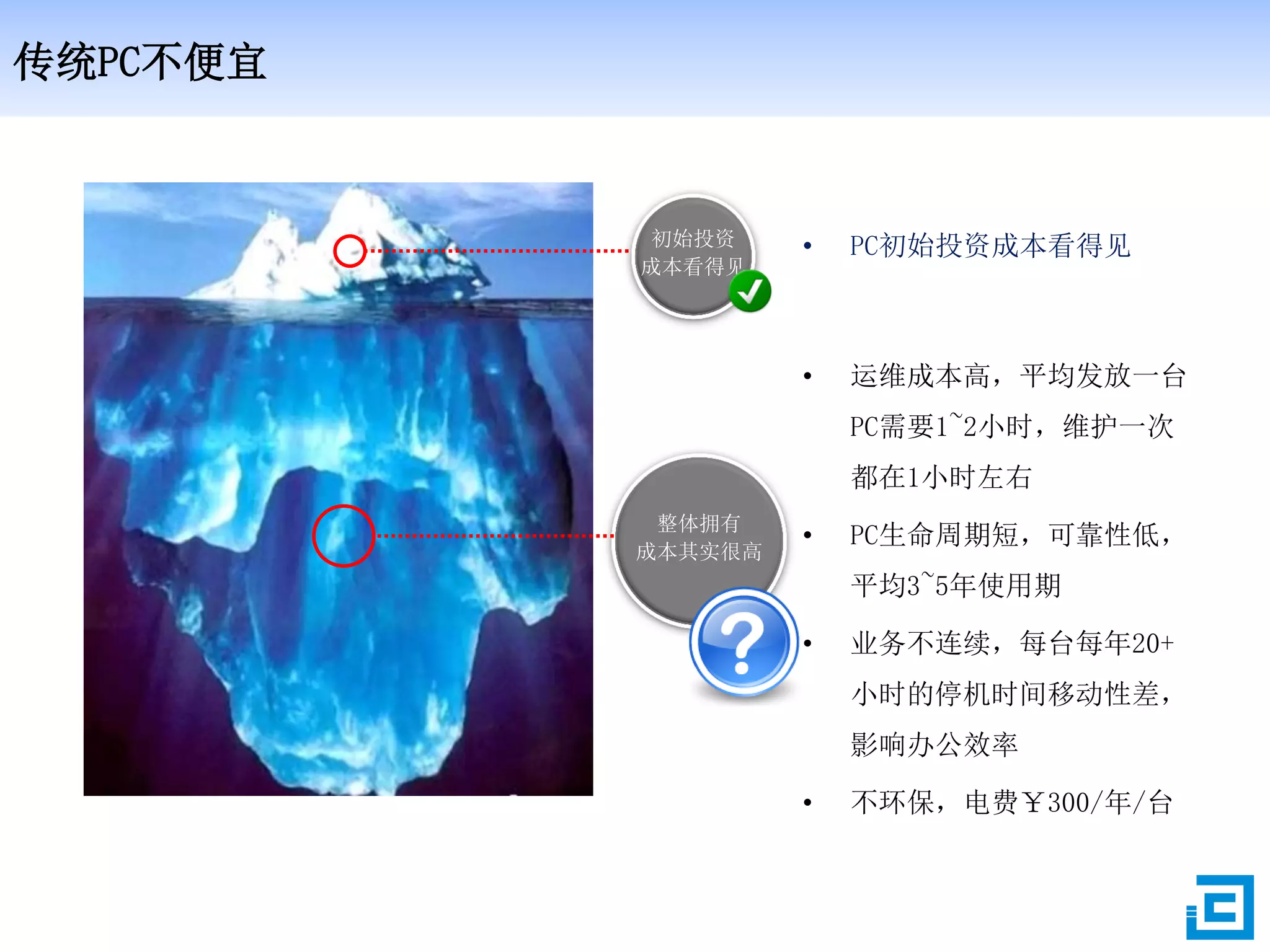

- 4. 传统PC不便宜 整体拥有 成本其实很高 • 运维成本高，平均发放一台 PC需要1~2小时，维护一次 都在1小时左右 • PC生命周期短，可靠性低， 平均3~5年使用期 •业务不连续，每台每年20+ 小时的停机时间移动性差， 影响办公效率 • 不环保，电费￥300/年/台 初始投资 成本看得见 • PC初始投资成本看得见

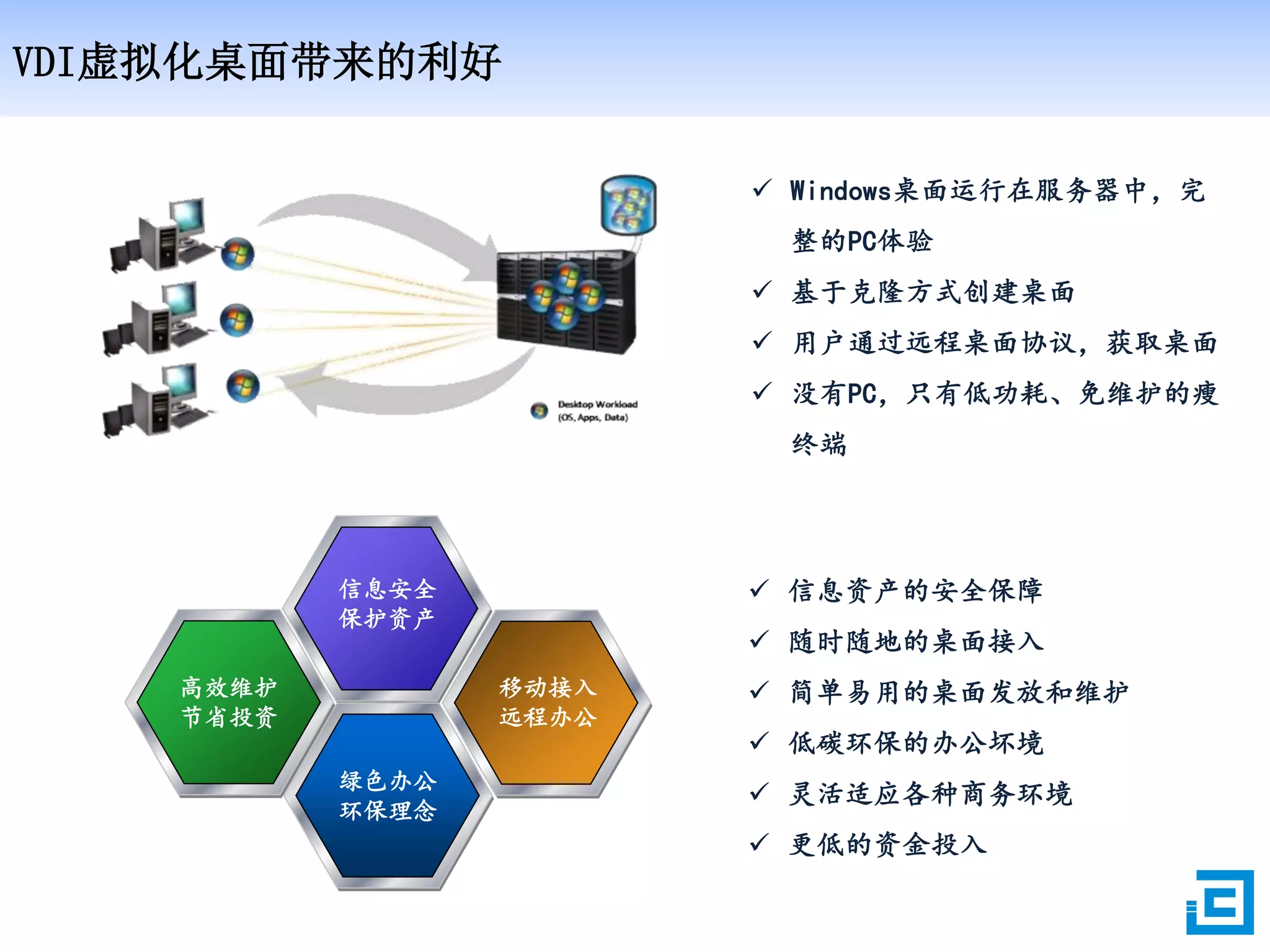

- 5. VDI虚拟化桌面带来的利好 Windows桌面运行在服务器中，完 整的PC体验 基于克隆方式创建桌面 用户通过远程桌面协议，获取桌面 没有PC，只有低功耗、免维护的瘦 终端 信息安全 保护资产 高效维护 节省投资 移动接入 远程办公 绿色办公 环保理念 信息资产的安全保障 随时随地的桌面接入 简单易用的桌面发放和维护 低碳环保的办公坏境 灵活适应各种商务环境 更低的资金投入

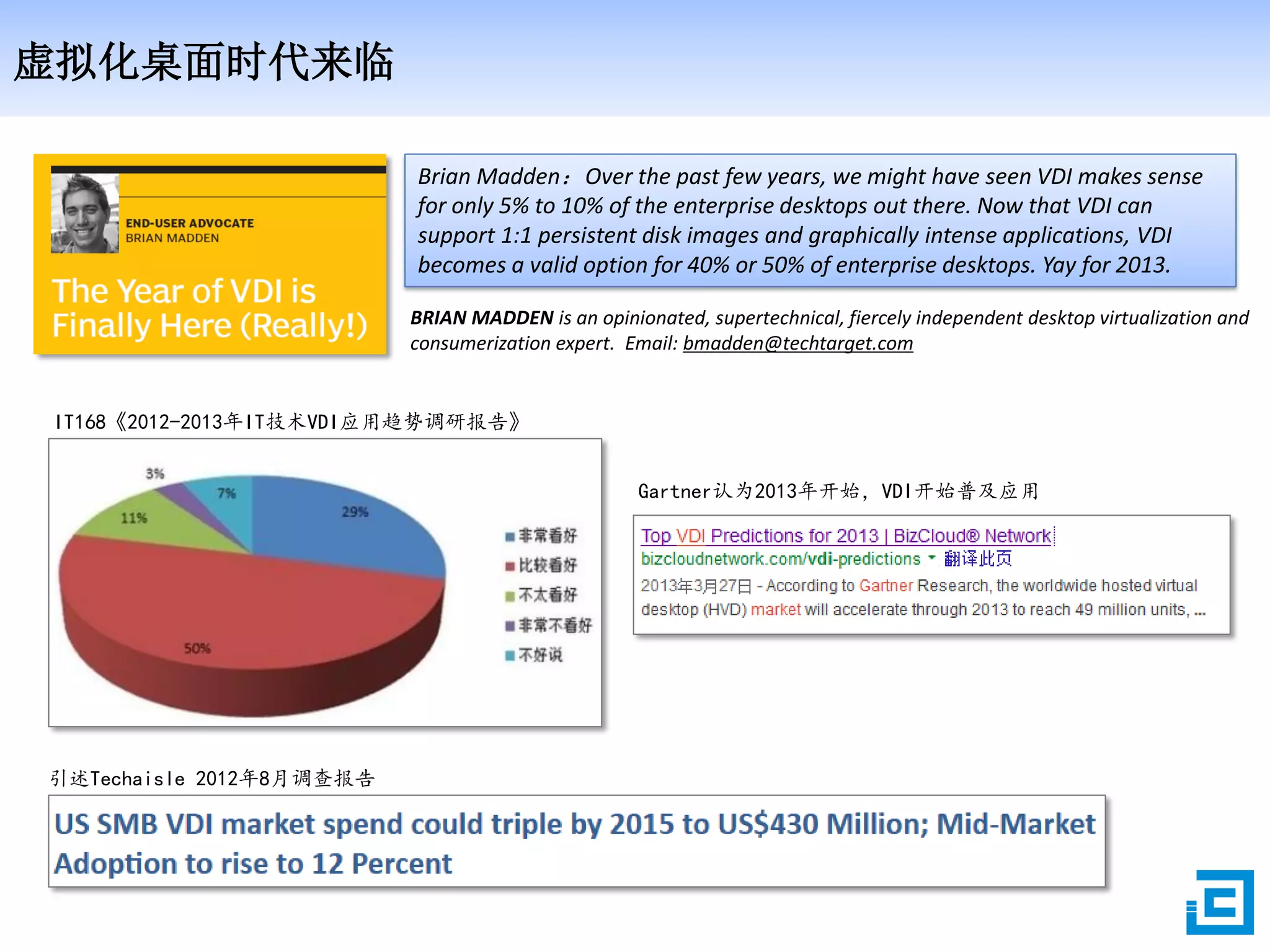

- 6. 虚拟化桌面时代来临 Brian Madden：Over thepast few years, we might have seen VDI makes sense for only 5% to 10% of the enterprise desktops out there. Now that VDI can support 1:1 persistent disk images and graphically intense applications, VDI becomes a valid option for 40% or 50% of enterprise desktops. Yay for 2013. BRIAN MADDEN is an opinionated, supertechnical, fiercely independent desktop virtualization and consumerization expert. Email: bmadden@techtarget.com IT168《2012-2013年IT技术VDI应用趋势调研报告》 引述Techaisle 2012年8月调查报告 Gartner认为2013年开始，VDI开始普及应用
- 7.

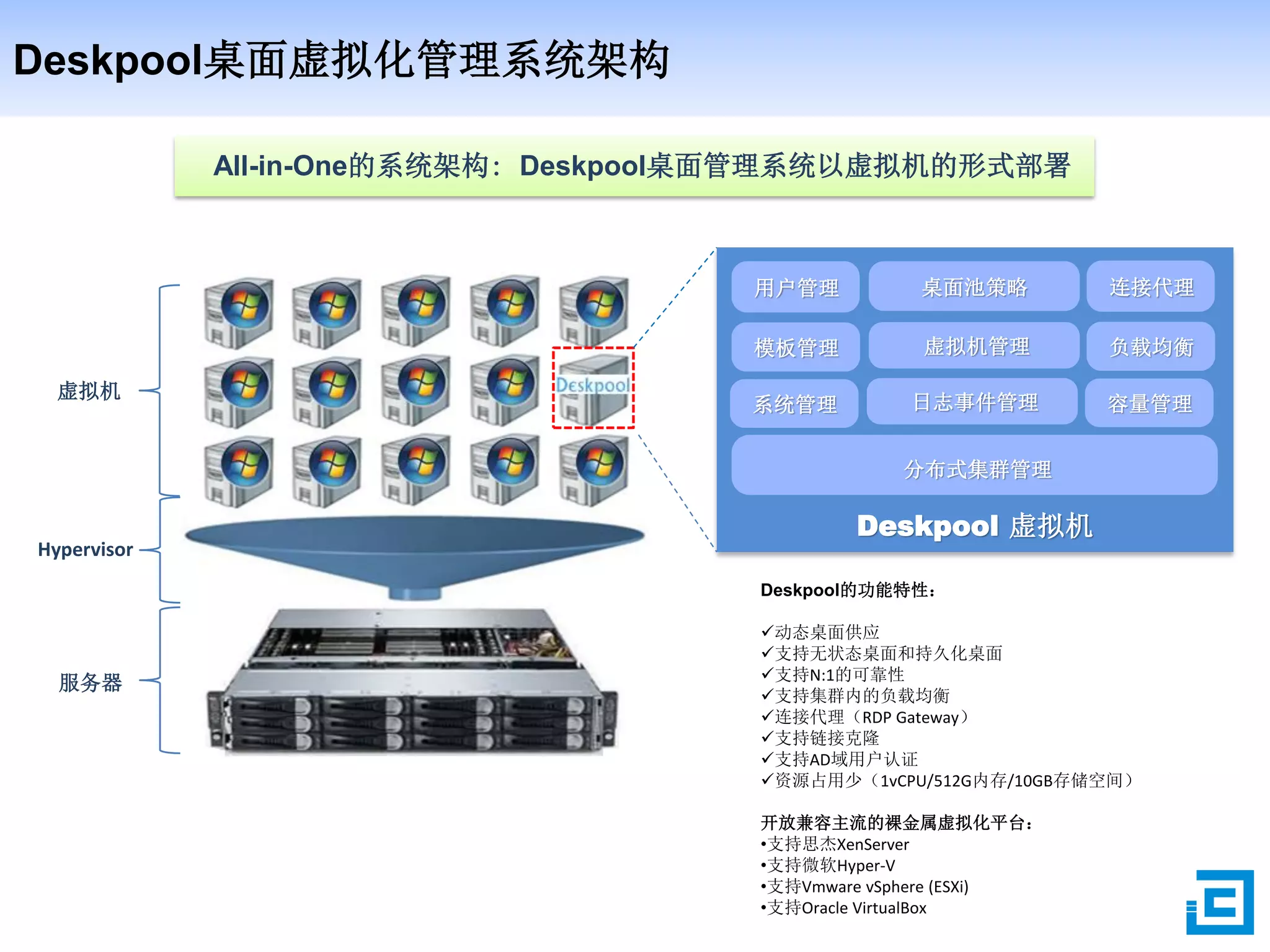

- 8. Deskpool桌面虚拟化管理系统架构 虚拟机 Hypervisor 服务器 All-in-One的系统架构: Deskpool桌面管理系统以虚拟机的形式部署 Deskpool 虚拟机 虚拟机管理 用户管理桌面池策略 分布式集群管理 模板管理 Deskpool的功能特性： 动态桌面供应 支持无状态桌面和持久化桌面 支持N:1的可靠性 支持集群内的负载均衡 连接代理（RDP Gateway） 支持链接克隆 支持AD域用户认证 资源占用少（1vCPU/512G内存/10GB存储空间） 开放兼容主流的裸金属虚拟化平台： •支持思杰XenServer •支持微软Hyper-V •支持Vmware vSphere (ESXi) •支持Oracle VirtualBox 日志事件管理系统管理 连接代理 负载均衡 容量管理

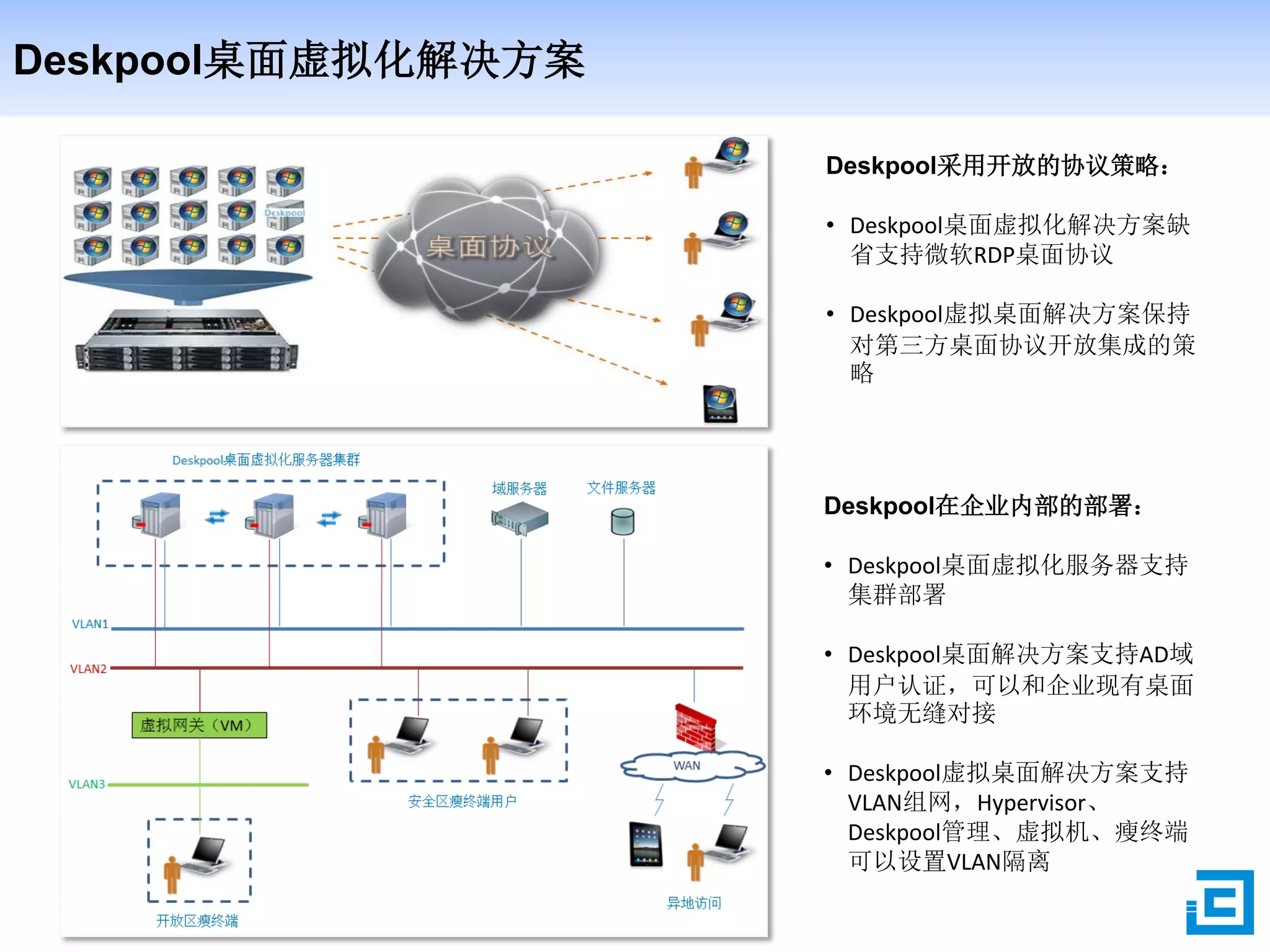

- 9. Deskpool桌面虚拟化解决方案 Deskpool采用开放的协议策略： • Deskpool桌面虚拟化解决方案缺 省支持微软RDP桌面协议 • Deskpool虚拟桌面解决方案保持 对第三方桌面协议开放集成的策 略 Deskpool在企业内部的部署： •Deskpool桌面虚拟化服务器支持 集群部署 • Deskpool桌面解决方案支持AD域 用户认证，可以和企业现有桌面 环境无缝对接 • Deskpool虚拟桌面解决方案支持 VLAN组网，Hypervisor、 Deskpool管理、虚拟机、瘦终端 可以设置VLAN隔离

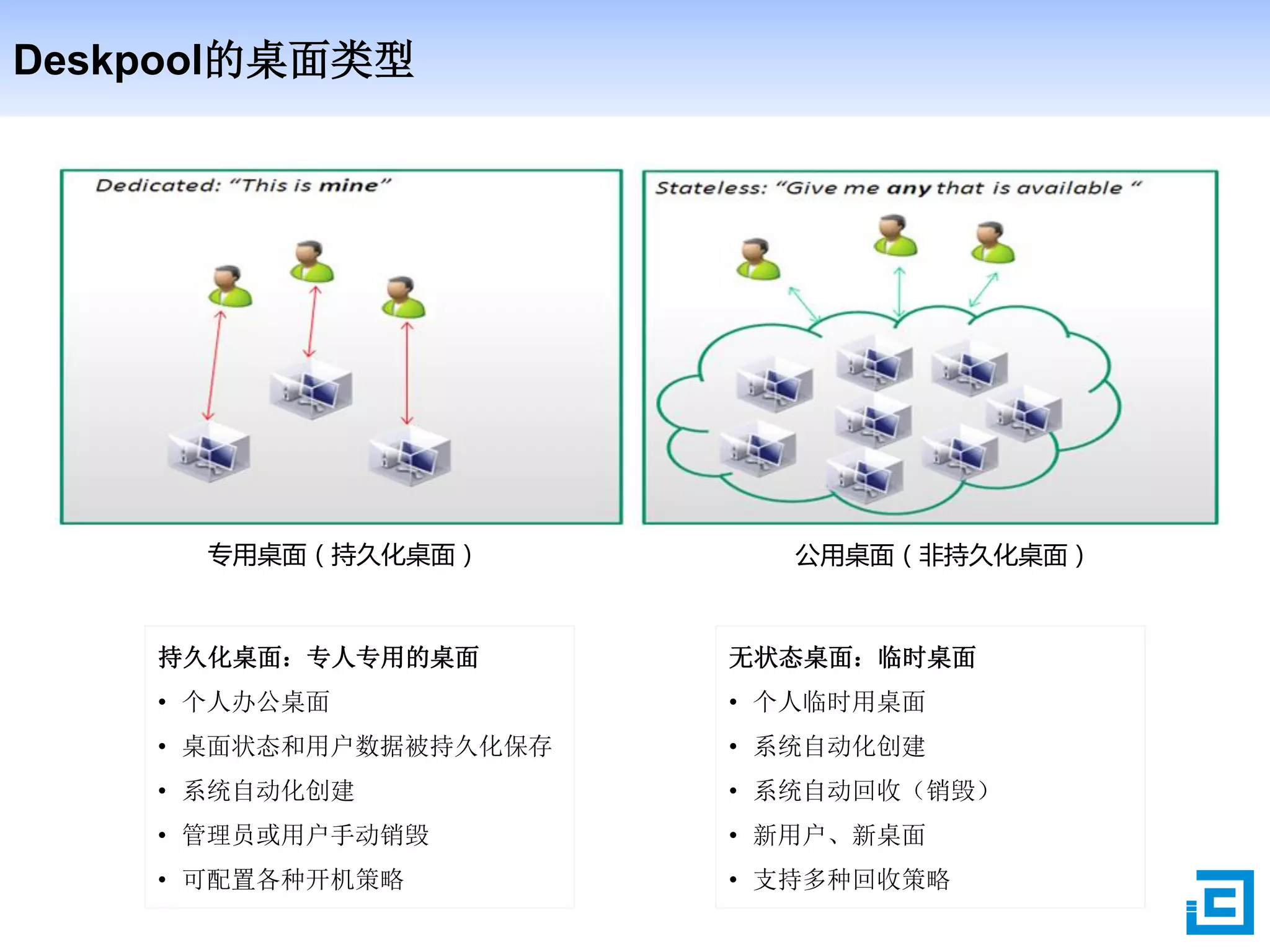

- 10. Deskpool的桌面类型 专用桌面（持久化桌面） 公用桌面（非持久化桌面） 持久化桌面：专人专用的桌面 • 个人办公桌面 •桌面状态和用户数据被持久化保存 • 系统自动化创建 • 管理员或用户手动销毁 • 可配置各种开机策略 无状态桌面：临时桌面 • 个人临时用桌面 • 系统自动化创建 • 系统自动回收（销毁） • 新用户、新桌面 • 支持多种回收策略
- 11.

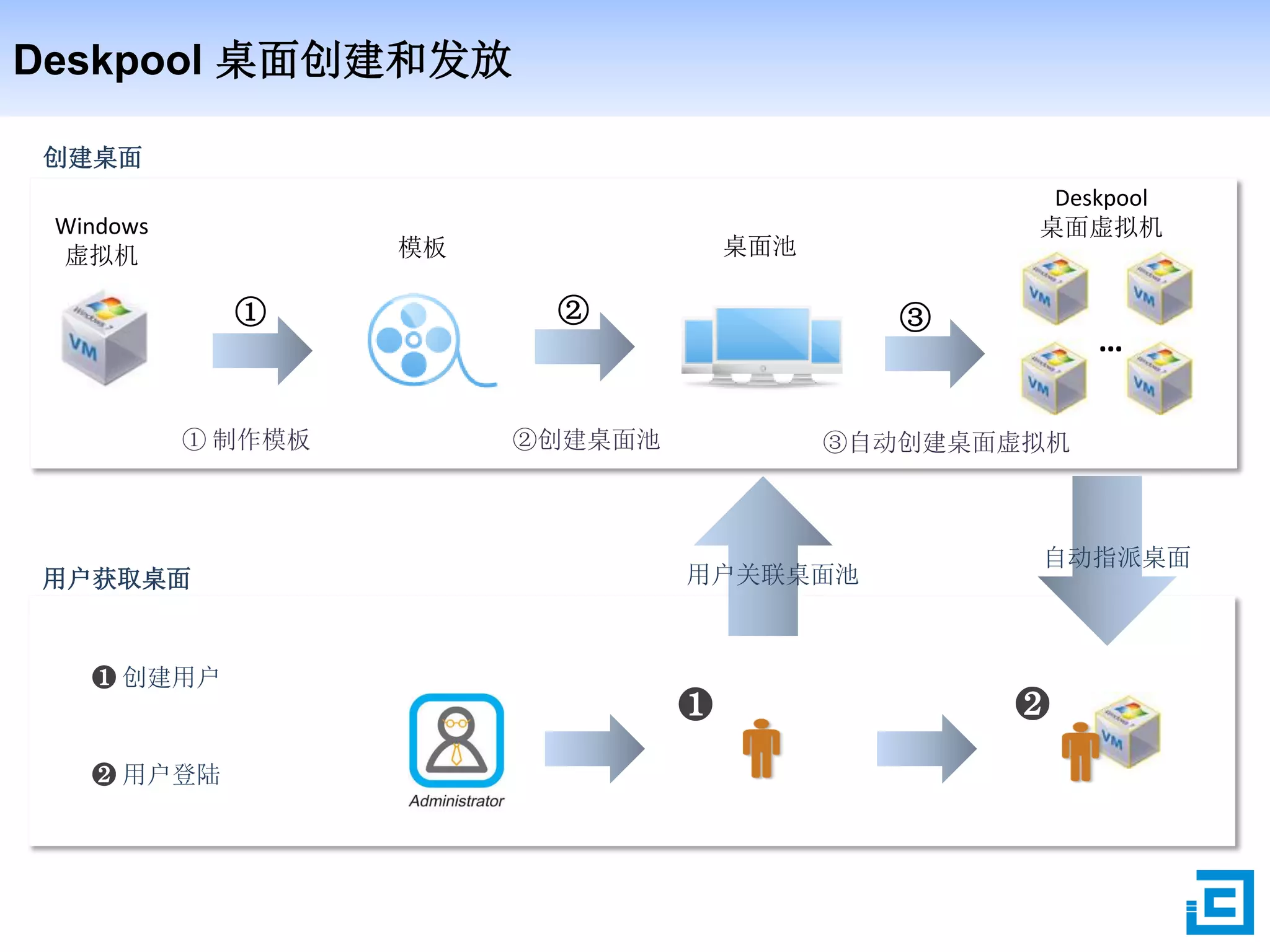

- 12. Deskpool 桌面创建和发放 … 桌面池模板 Windows 虚拟机 ① ②③ Deskpool 桌面虚拟机 ① 制作模板 ②创建桌面池 ③自动创建桌面虚拟机 ❷ 用户登陆 ❶ 创建用户 ❶ ❷ 创建桌面 用户获取桌面 用户关联桌面池 自动指派桌面

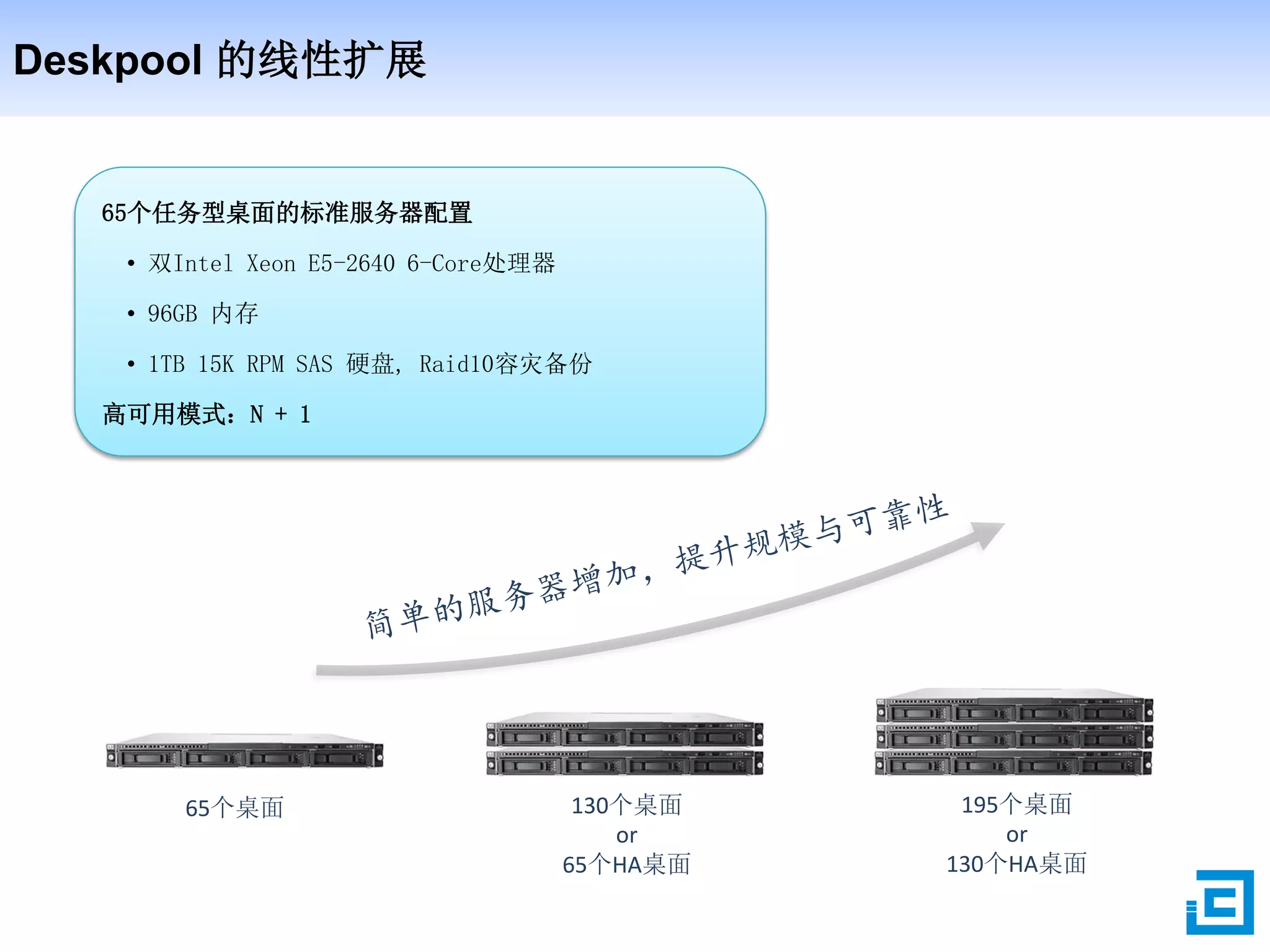

- 13. Deskpool 的线性扩展 65个桌面 130个桌面 or 65个HA桌面 195个桌面 or 130个HA桌面 65个任务型桌面的标准服务器配置 •双Intel Xeon E5-2640 6-Core处理器 • 96GB 内存 • 1TB 15K RPM SAS 硬盘, Raid10容灾备份 高可用模式：N + 1
- 14.
- 15.

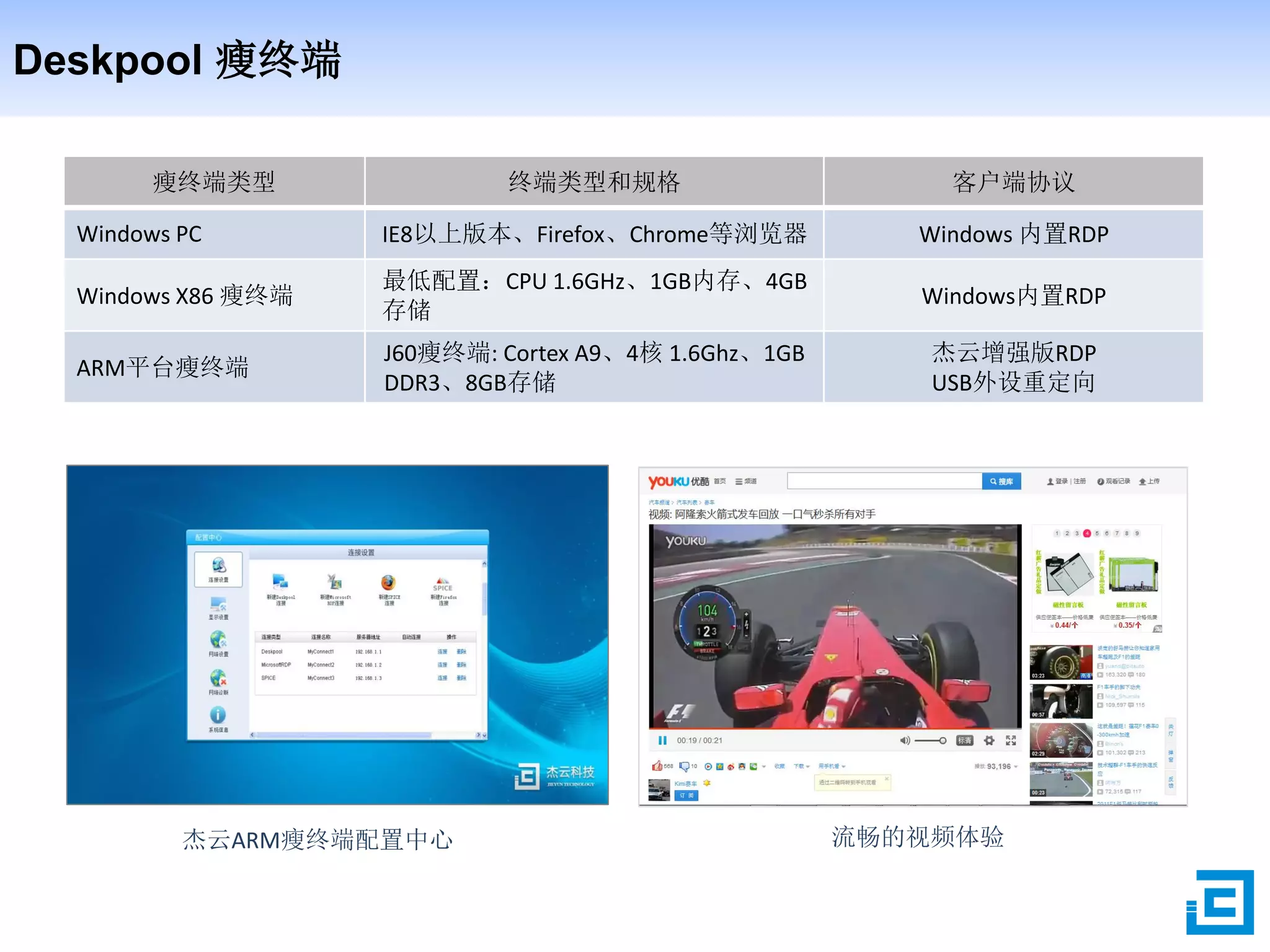

- 16. Deskpool 瘦终端 瘦终端类型 终端类型和规格客户端协议 Windows PC IE8以上版本、Firefox、Chrome等浏览器 Windows 内置RDP Windows X86 瘦终端 最低配置：CPU 1.6GHz、1GB内存、4GB 存储 Windows内置RDP ARM平台瘦终端 J60瘦终端: Cortex A9、4核 1.6Ghz、1GB DDR3、8GB存储 杰云增强版RDP USB外设重定向 杰云ARM瘦终端配置中心 流畅的视频体验

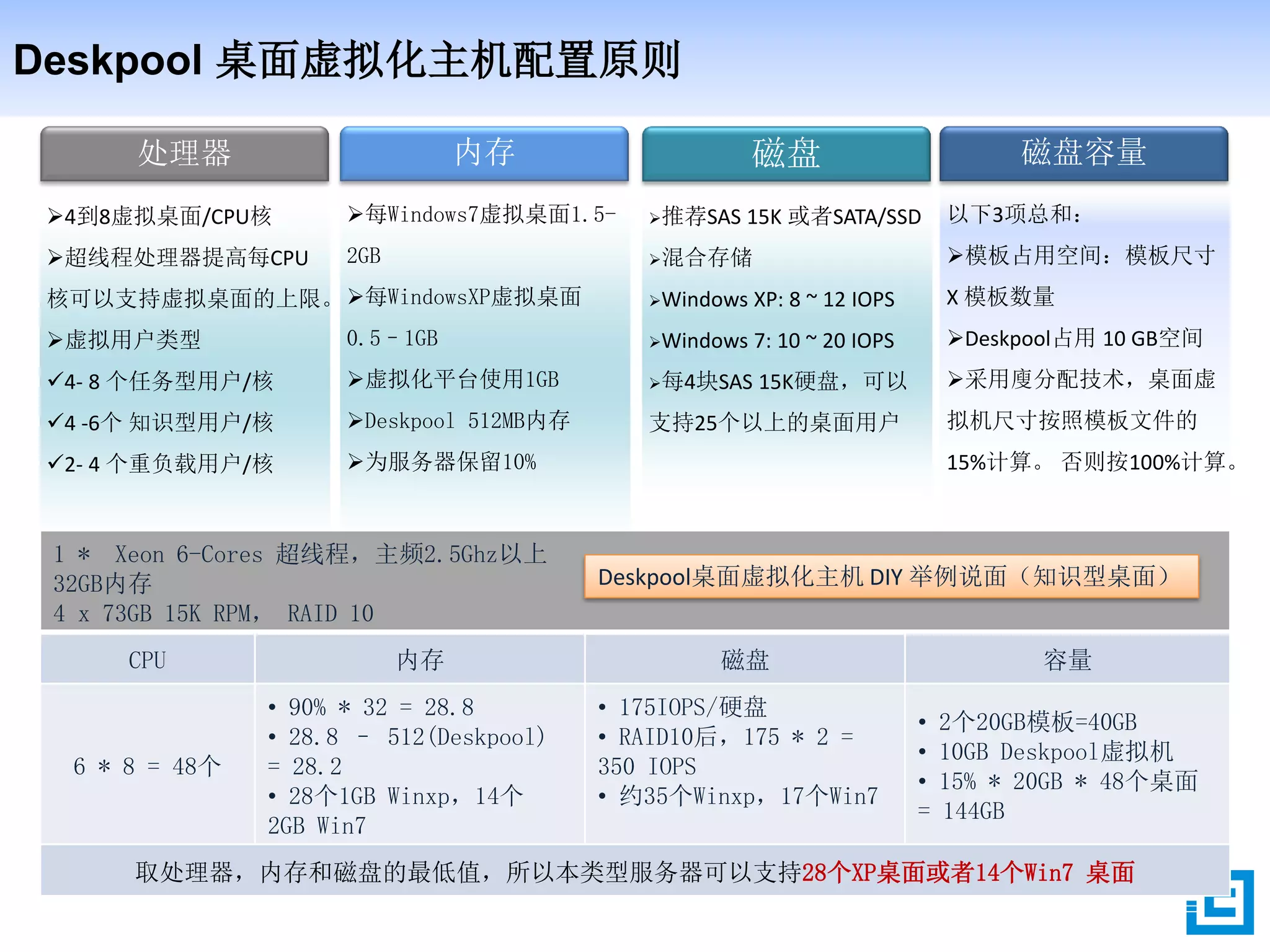

- 17. Deskpool 桌面虚拟化主机配置原则 内存 磁盘磁盘容量处理器 每Windows7虚拟桌面1.5- 2GB 每WindowsXP虚拟桌面 0.5–1GB 虚拟化平台使用1GB Deskpool 512MB内存 为服务器保留10% 推荐SAS 15K 或者SATA/SSD 混合存储 Windows XP: 8 ~ 12 IOPS Windows 7: 10 ~ 20 IOPS 每4块SAS 15K硬盘，可以 支持25个以上的桌面用户 以下3项总和： 模板占用空间：模板尺寸 X 模板数量 Deskpool占用 10 GB空间 采用廋分配技术，桌面虚 拟机尺寸按照模板文件的 15%计算。 否则按100%计算。 4到8虚拟桌面/CPU核 超线程处理器提高每CPU 核可以支持虚拟桌面的上限。 虚拟用户类型 4- 8 个任务型用户/核 4 -6个 知识型用户/核 2- 4 个重负载用户/核 1 * Xeon 6-Cores 超线程，主频2.5Ghz以上 32GB内存 4 x 73GB 15K RPM， RAID 10 CPU 内存 磁盘 容量 6 * 8 = 48个 • 90% * 32 = 28.8 • 28.8 – 512(Deskpool) = 28.2 • 28个1GB Winxp，14个 2GB Win7 • 175IOPS/硬盘 • RAID10后，175 * 2 = 350 IOPS • 约35个Winxp，17个Win7 • 2个20GB模板=40GB • 10GB Deskpool虚拟机 • 15% * 20GB * 48个桌面 = 144GB 取处理器，内存和磁盘的最低值，所以本类型服务器可以支持28个XP桌面或者14个Win7 桌面 Deskpool桌面虚拟化主机 DIY 举例说面（知识型桌面）

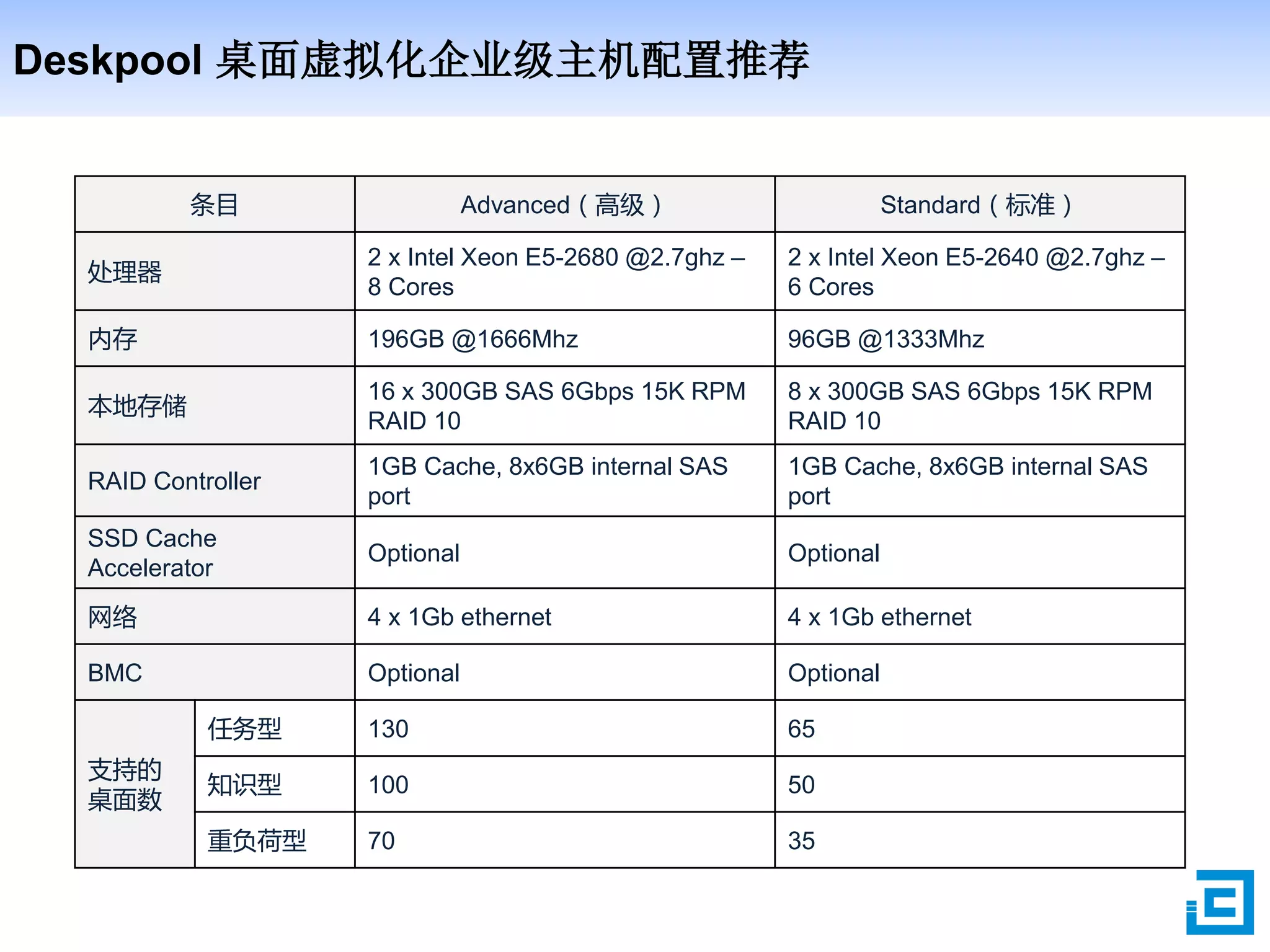

- 18. Deskpool 桌面虚拟化企业级主机配置推荐 条目 Advanced（高级）Standard（标准） 处理器 2 x Intel Xeon E5-2680 @2.7ghz – 8 Cores 2 x Intel Xeon E5-2640 @2.7ghz – 6 Cores 内存 196GB @1666Mhz 96GB @1333Mhz 本地存储 16 x 300GB SAS 6Gbps 15K RPM RAID 10 8 x 300GB SAS 6Gbps 15K RPM RAID 10 RAID Controller 1GB Cache, 8x6GB internal SAS port 1GB Cache, 8x6GB internal SAS port SSD Cache Accelerator Optional Optional 网络 4 x 1Gb ethernet 4 x 1Gb ethernet BMC Optional Optional 支持的 桌面数 任务型 130 65 知识型 100 50 重负荷型 70 35

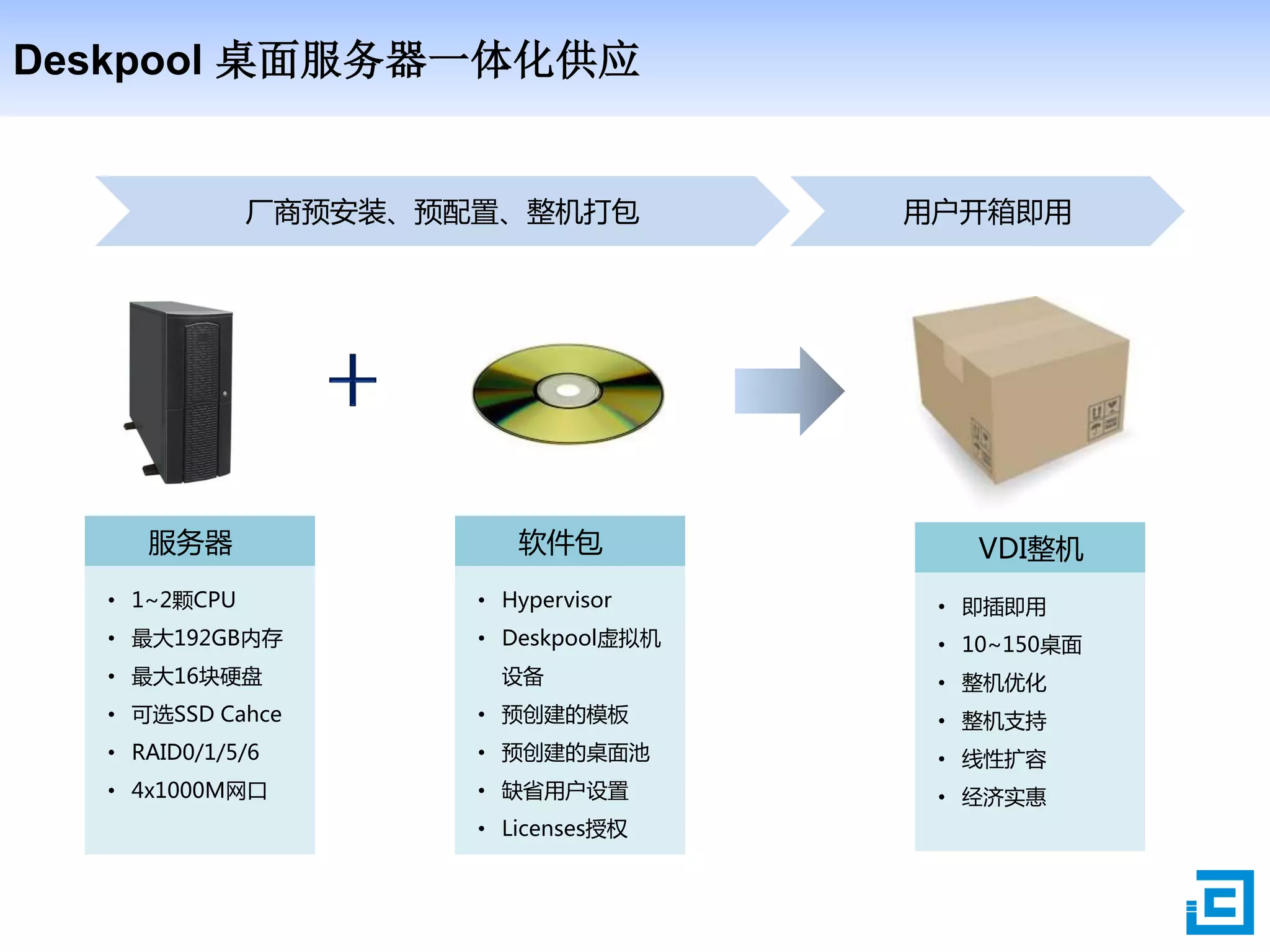

- 19. Deskpool 桌面服务器一体化供应 服务器 • 1~2颗CPU •最大192GB内存 • 最大16块硬盘 • 可选SSD Cahce • RAID0/1/5/6 • 4x1000M网口 软件包 • Hypervisor • Deskpool虚拟机 设备 • 预创建的模板 • 预创建的桌面池 • 缺省用户设置 • Licenses授权 VDI整机 • 即插即用 • 10~150桌面 • 整机优化 • 整机支持 • 线性扩容 • 经济实惠 厂商预安装、预配置、整机打包 用户开箱即用
- 20.

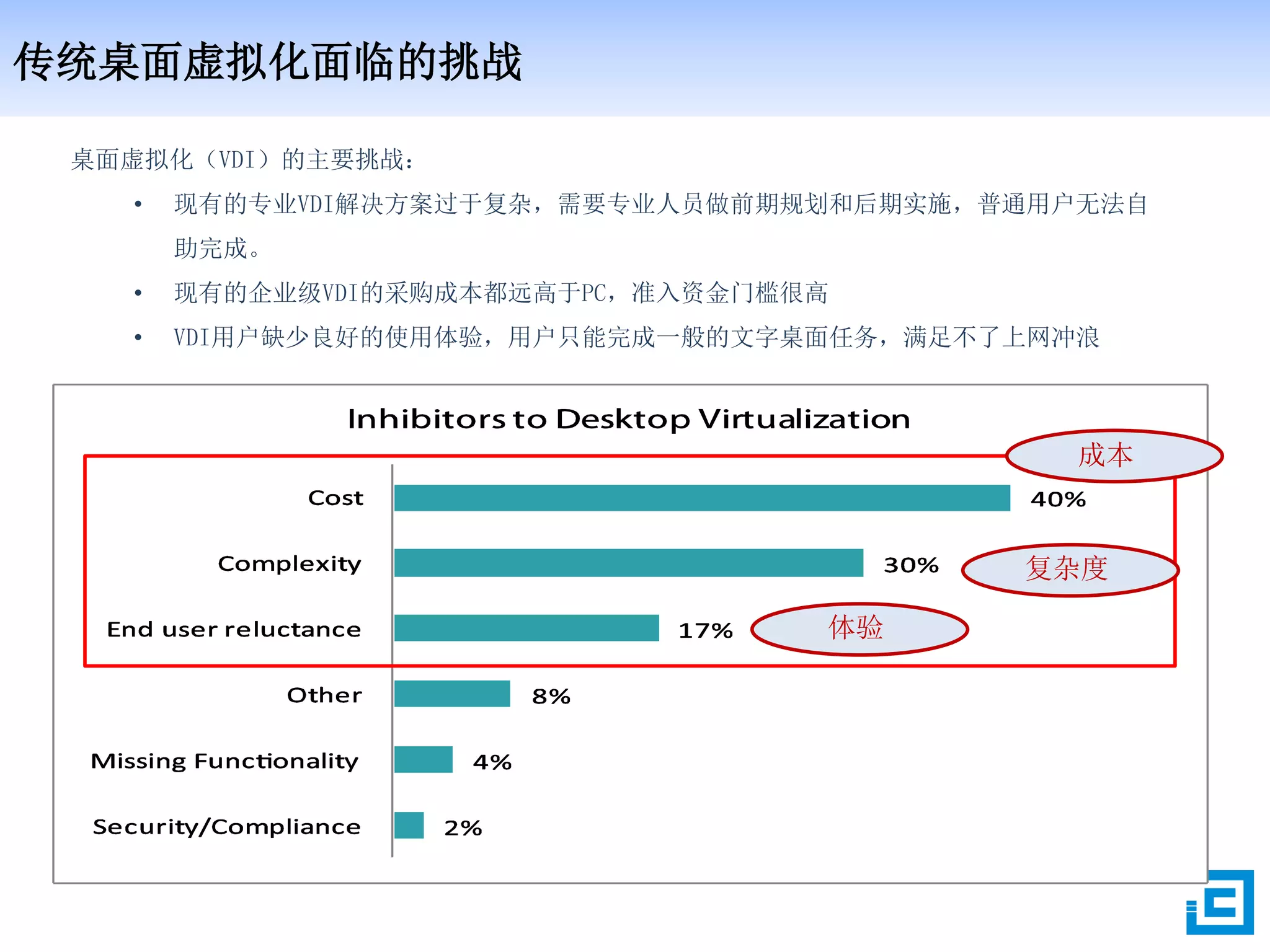

- 21. 传统桌面虚拟化面临的挑战 桌面虚拟化（VDI）的主要挑战： • 现有的专业VDI解决方案过于复杂，需要专业人员做前期规划和后期实施，普通用户无法自 助完成。 • 现有的企业级VDI的采购成本都远高于PC，准入资金门槛很高 •VDI用户缺少良好的使用体验，用户只能完成一般的文字桌面任务，满足不了上网冲浪 体验 成本 复杂度

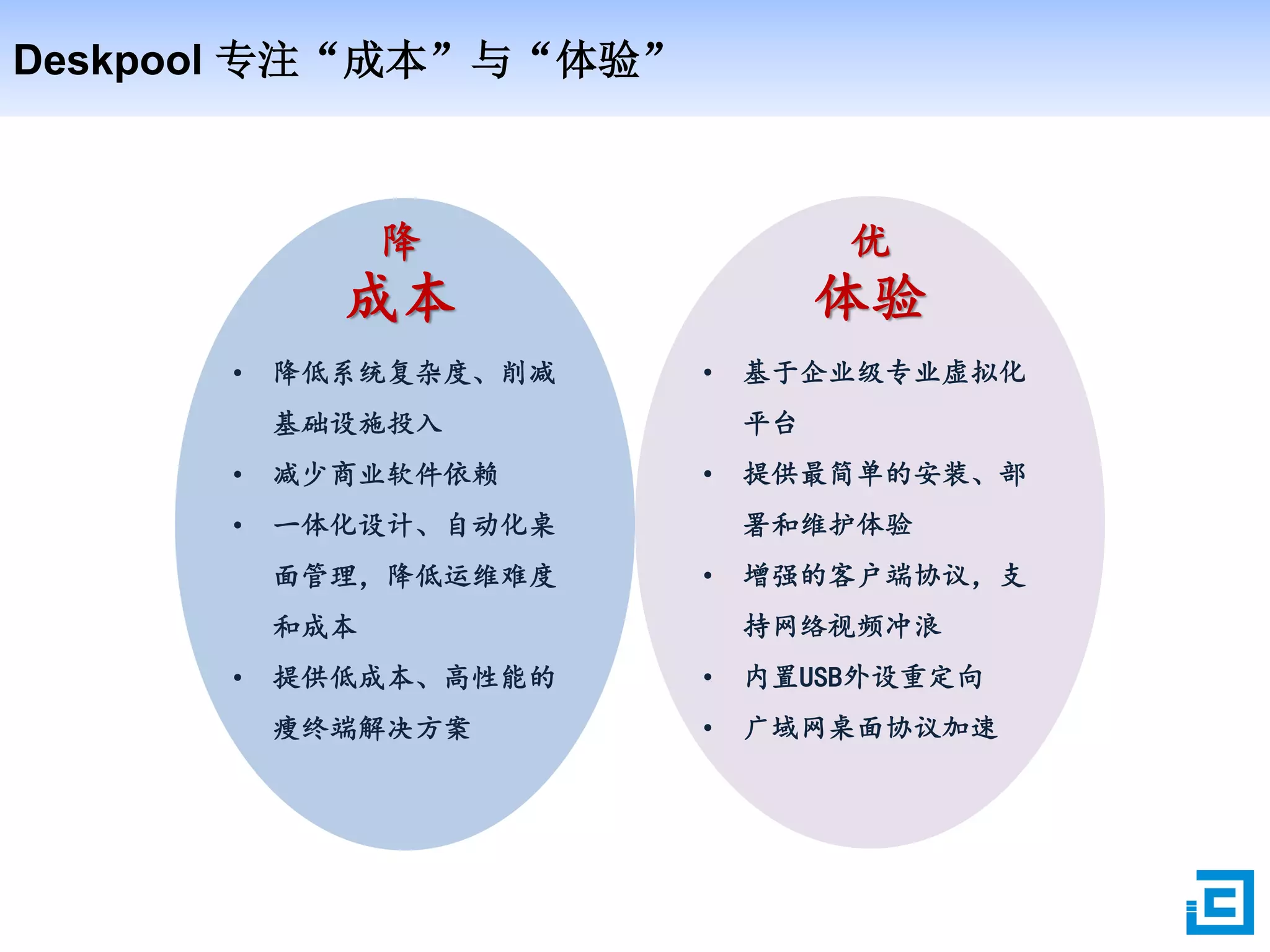

- 22. Deskpool 专注“成本”与“体验” • 降低系统复杂度、削减 基础设施投入 •减少商业软件依赖 • 一体化设计、自动化桌 面管理，降低运维难度 和成本 • 提供低成本、高性能的 瘦终端解决方案 降 成本 优 体验 • 基于企业级专业虚拟化 平台 • 提供最简单的安装、部 署和维护体验 • 增强的客户端协议，支 持网络视频冲浪 • 内置USB外设重定向 • 广域网桌面协议加速

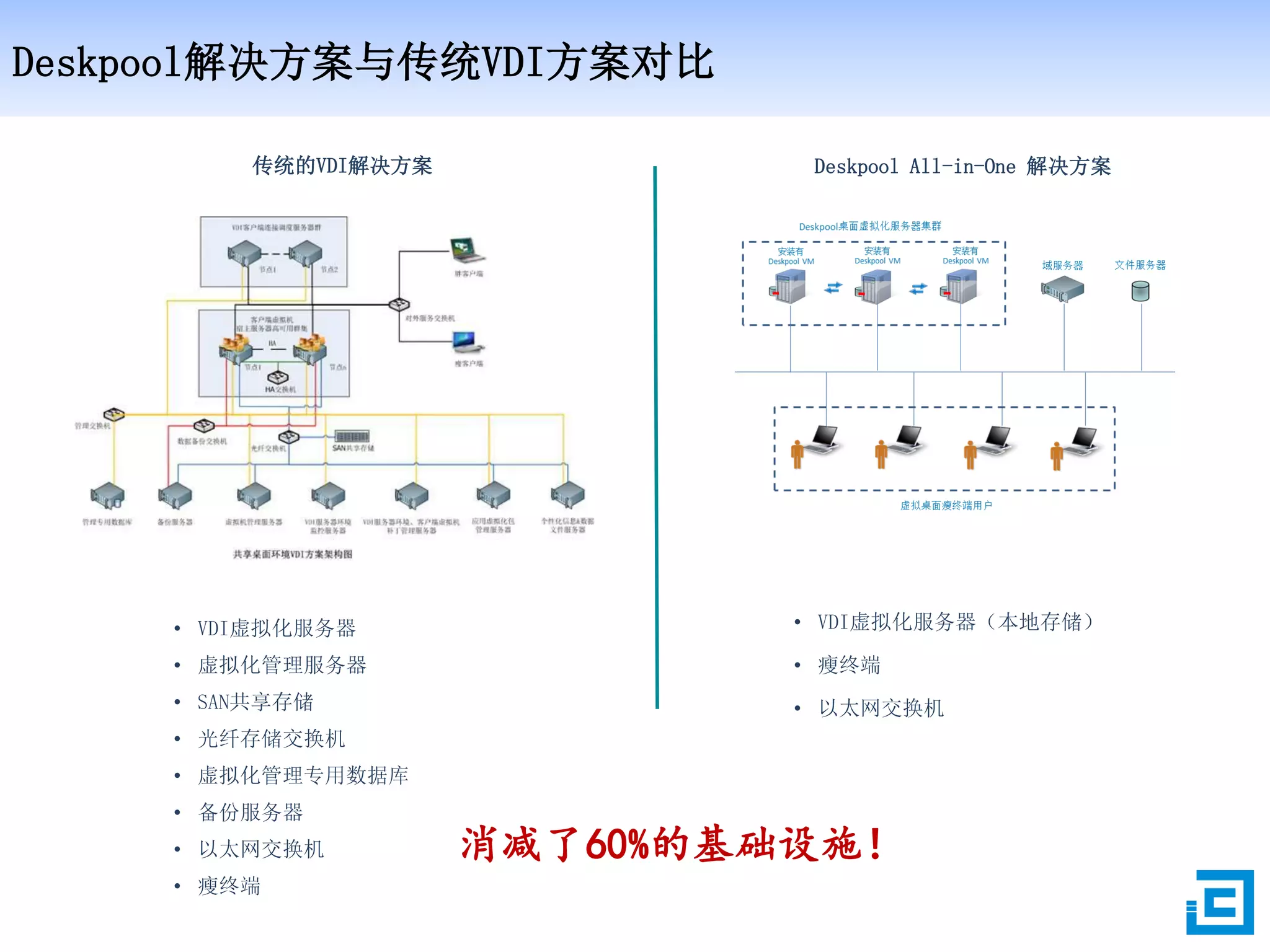

- 23. Deskpool解决方案与传统VDI方案对比 传统的VDI解决方案 • VDI虚拟化服务器 • 虚拟化管理服务器 •SAN共享存储 • 光纤存储交换机 • 虚拟化管理专用数据库 • 备份服务器 • 以太网交换机 • 瘦终端 • VDI虚拟化服务器（本地存储） • 瘦终端 • 以太网交换机 Deskpool All-in-One 解决方案 消减了60%的基础设施！

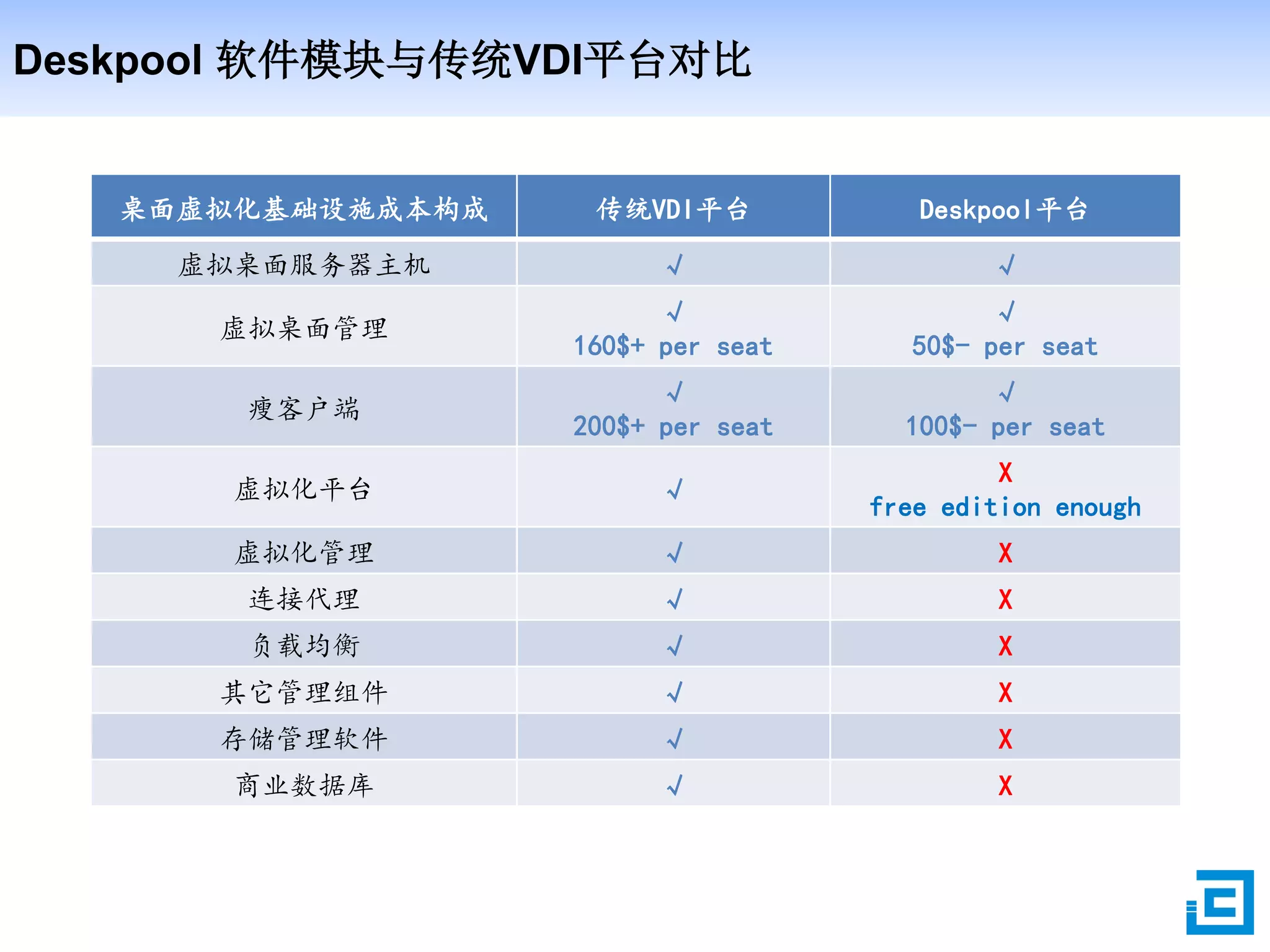

- 24. Deskpool 软件模块与传统VDI平台对比 桌面虚拟化基础设施成本构成 传统VDI平台Deskpool平台 虚拟桌面服务器主机 √ √ 虚拟桌面管理 √ 160$+ per seat √ 50$- per seat 瘦客户端 √ 200$+ per seat √ 100$- per seat 虚拟化平台 √ X free edition enough 虚拟化管理 √ X 连接代理 √ X 负载均衡 √ X 其它管理组件 √ X 存储管理软件 √ X 商业数据库 √ X

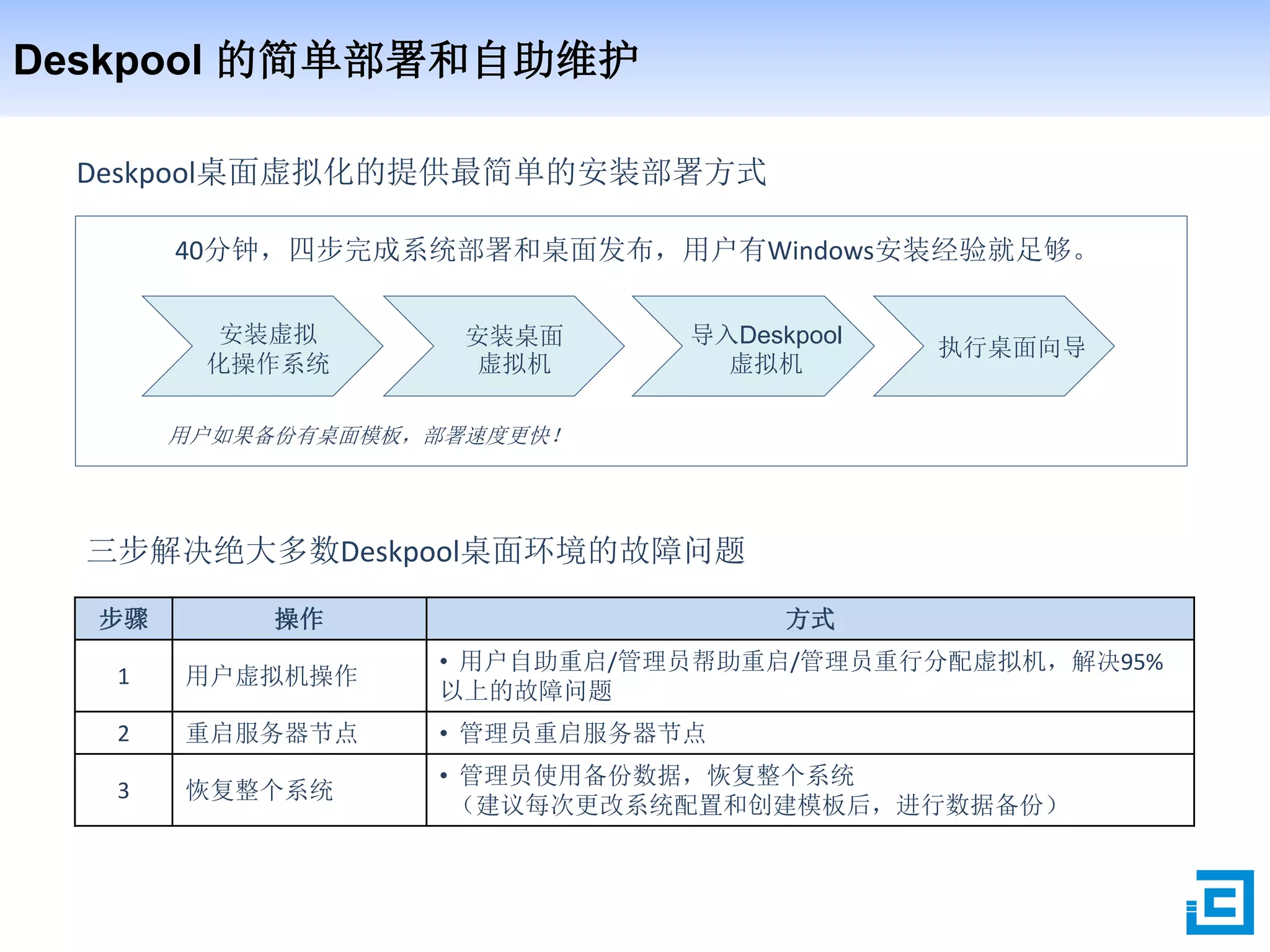

- 25. Deskpool 的简单部署和自助维护 Deskpool桌面虚拟化的提供最简单的安装部署方式 安装虚拟 化操作系统 导入Deskpool 虚拟机 执行桌面向导安装桌面 虚拟机 40分钟，四步完成系统部署和桌面发布，用户有Windows安装经验就足够。 三步解决绝大多数Deskpool桌面环境的故障问题 步骤 操作方式 1 用户虚拟机操作 • 用户自助重启/管理员帮助重启/管理员重行分配虚拟机，解决95% 以上的故障问题 2 重启服务器节点 • 管理员重启服务器节点 3 恢复整个系统 • 管理员使用备份数据，恢复整个系统 （建议每次更改系统配置和创建模板后，进行数据备份） 用户如果备份有桌面模板，部署速度更快！

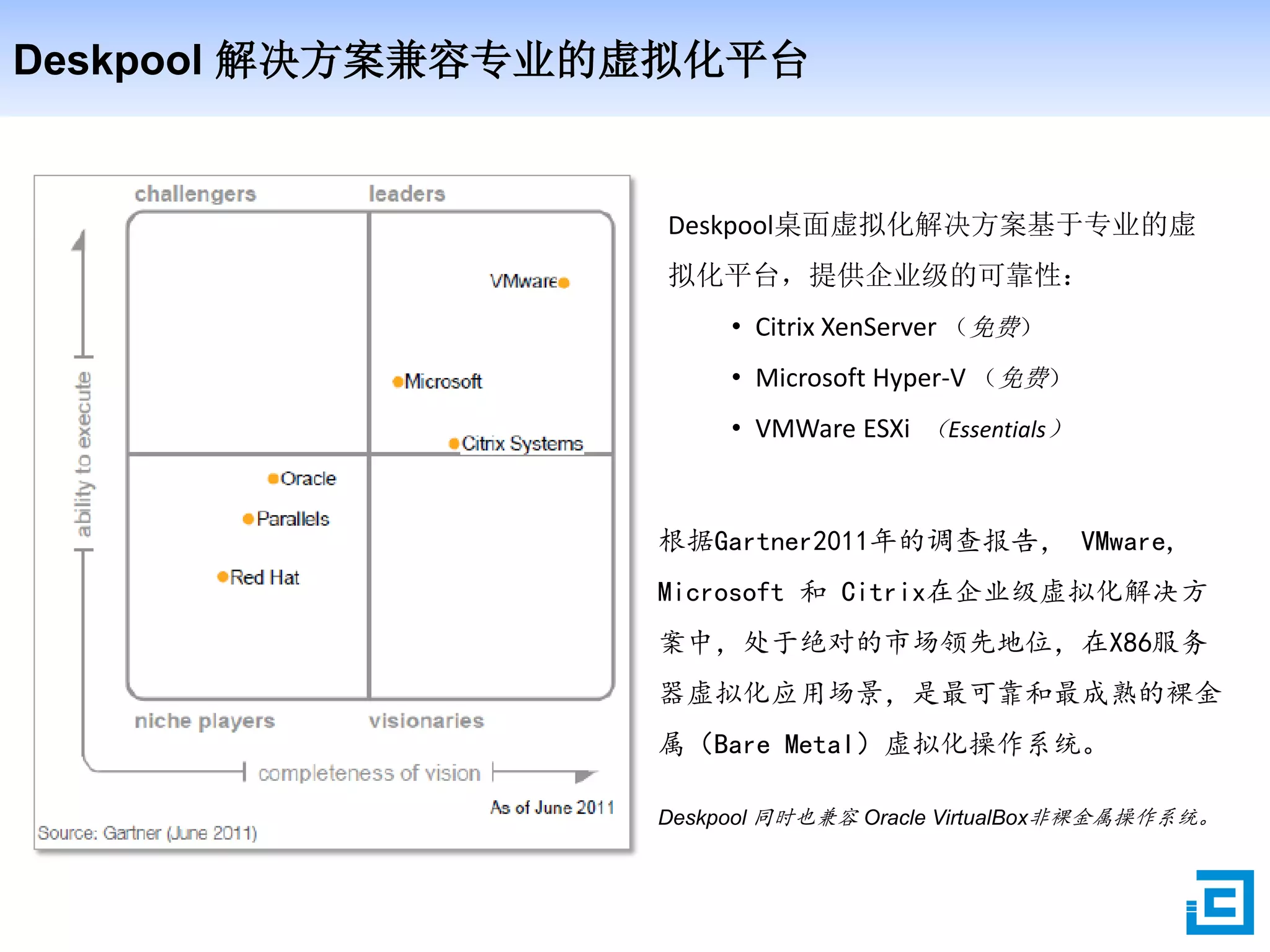

- 26. Deskpool 解决方案兼容专业的虚拟化平台 Deskpool桌面虚拟化解决方案基于专业的虚 拟化平台，提供企业级的可靠性： • CitrixXenServer （免费） • Microsoft Hyper-V （免费） • VMWare ESXi （Essentials） 根据Gartner2011年的调查报告， VMware, Microsoft 和 Citrix在企业级虚拟化解决方 案中，处于绝对的市场领先地位，在X86服务 器虚拟化应用场景，是最可靠和最成熟的裸金 属（Bare Metal）虚拟化操作系统。 Deskpool 同时也兼容 Oracle VirtualBox非裸金属操作系统。

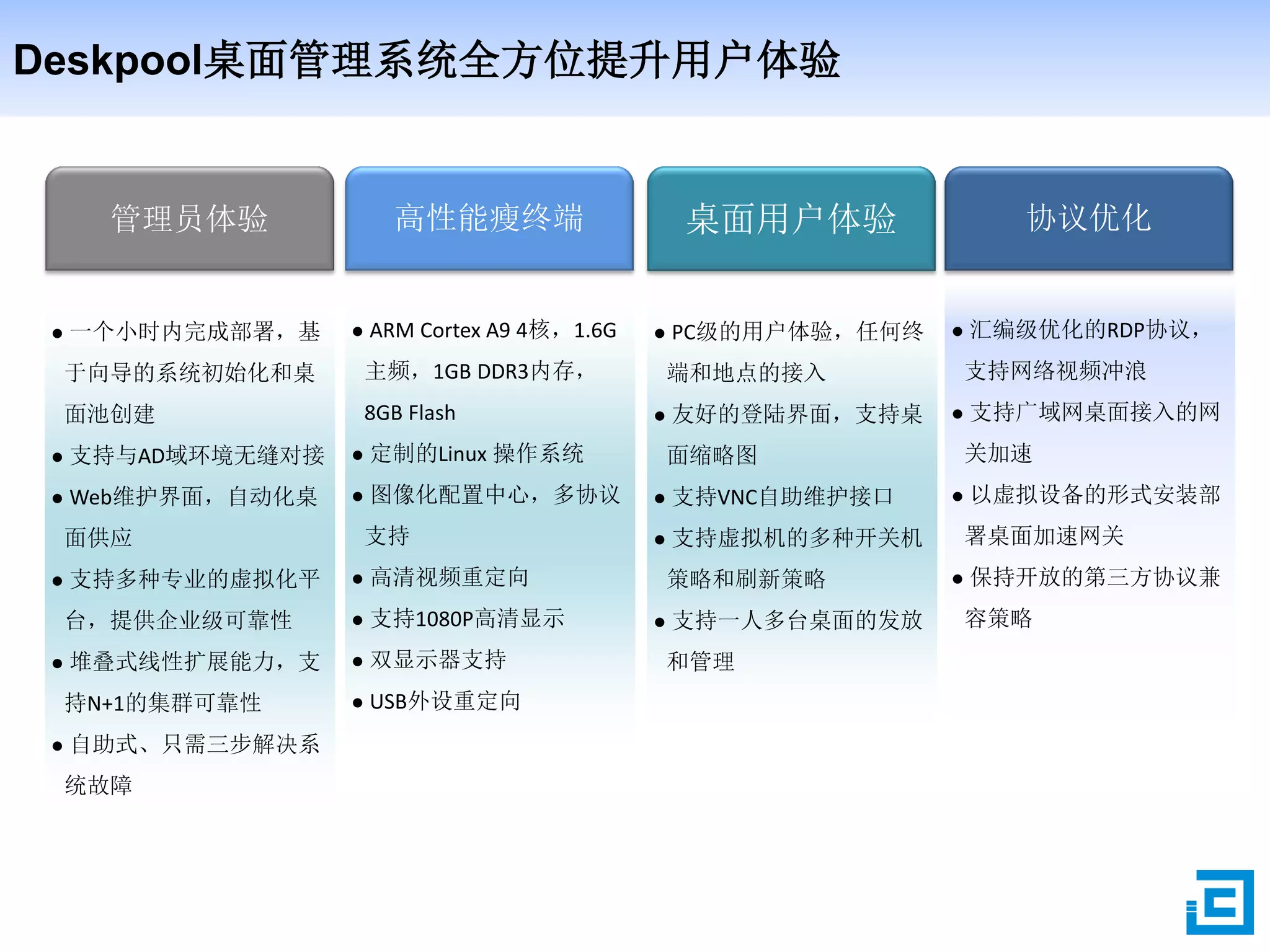

- 27. Deskpool桌面管理系统全方位提升用户体验 高性能瘦终端 桌面用户体验 协议优化管理员体验 ARM Cortex A9 4核，1.6G 主频，1GB DDR3内存， 8GB Flash 定制的Linux 操作系统 图像化配置中心，多协议 支持 高清视频重定向 支持1080P高清显示 双显示器支持 USB外设重定向 PC级的用户体验，任何终 端和地点的接入 友好的登陆界面，支持桌 面缩略图 支持VNC自助维护接口 支持虚拟机的多种开关机 策略和刷新策略 支持一人多台桌面的发放 和管理 汇编级优化的RDP协议， 支持网络视频冲浪 支持广域网桌面接入的网 关加速 以虚拟设备的形式安装部 署桌面加速网关 保持开放的第三方协议兼 容策略 一个小时内完成部署，基 于向导的系统初始化和桌 面池创建 支持与AD域环境无缝对接 Web维护界面，自动化桌 面供应 支持多种专业的虚拟化平 台，提供企业级可靠性 堆叠式线性扩展能力，支 持N+1的集群可靠性 自助式、只需三步解决系 统故障
- 28.

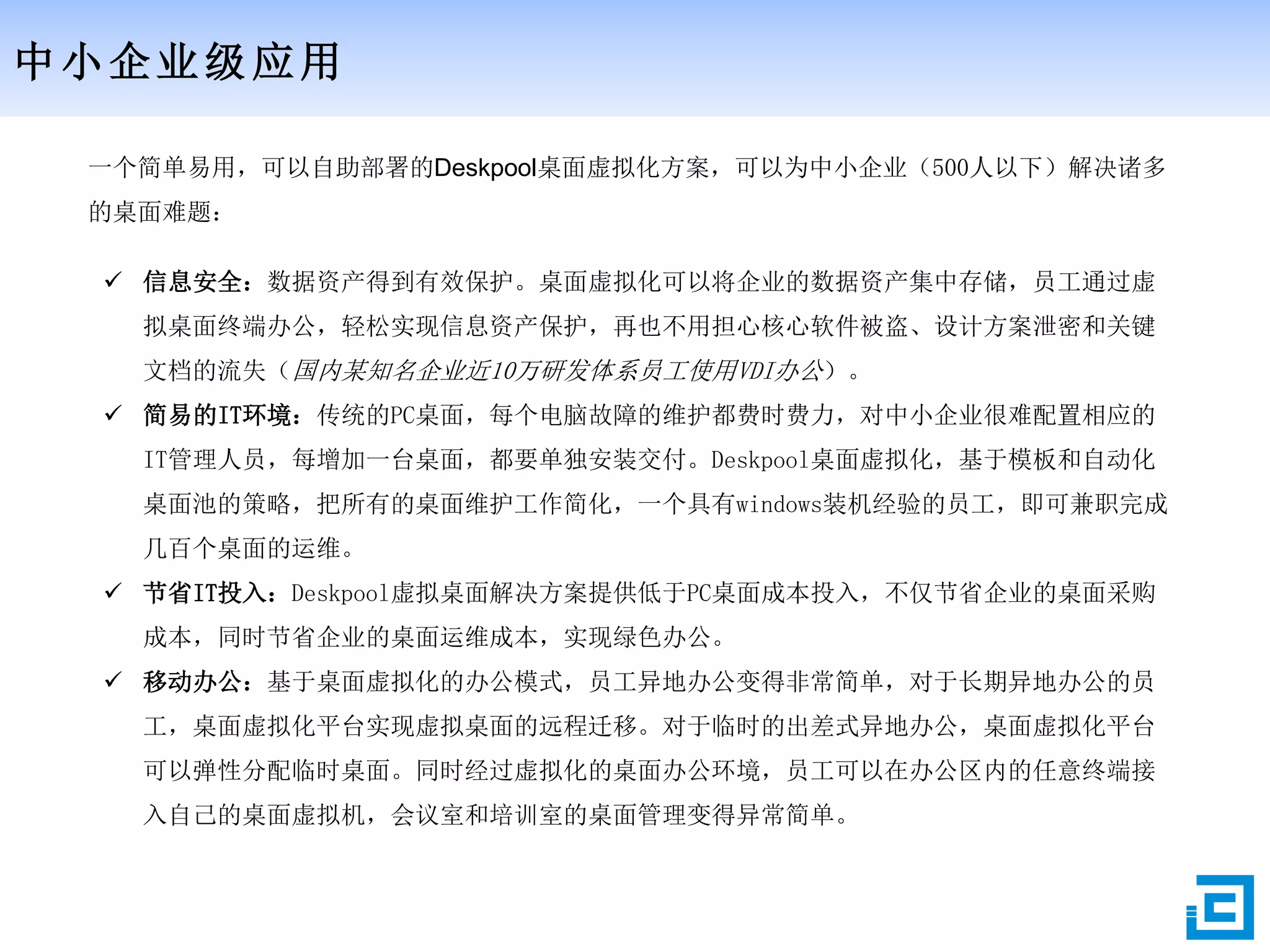

- 29. 中小企业级应用 一个简单易用，可以自助部署的Deskpool桌面虚拟化方案，可以为中小企业（500人以下）解决诸多 的桌面难题： 信息安全：数据资产得到有效保护。桌面虚拟化可以将企业的数据资产集中存储，员工通过虚 拟桌面终端办公，轻松实现信息资产保护，再也不用担心核心软件被盗、设计方案泄密和关键 文档的流失（国内某知名企业近10万研发体系员工使用VDI办公）。 简易的IT环境：传统的PC桌面，每个电脑故障的维护都费时费力，对中小企业很难配置相应的 IT管理人员，每增加一台桌面，都要单独安装交付。Deskpool桌面虚拟化，基于模板和自动化 桌面池的策略，把所有的桌面维护工作简化，一个具有windows装机经验的员工，即可兼职完成 几百个桌面的运维。 节省IT投入：Deskpool虚拟桌面解决方案提供低于PC桌面成本投入，不仅节省企业的桌面采购 成本，同时节省企业的桌面运维成本，实现绿色办公。 移动办公：基于桌面虚拟化的办公模式，员工异地办公变得非常简单，对于长期异地办公的员 工，桌面虚拟化平台实现虚拟桌面的远程迁移。对于临时的出差式异地办公，桌面虚拟化平台 可以弹性分配临时桌面。同时经过虚拟化的桌面办公环境，员工可以在办公区内的任意终端接 入自己的桌面虚拟机，会议室和培训室的桌面管理变得异常简单。

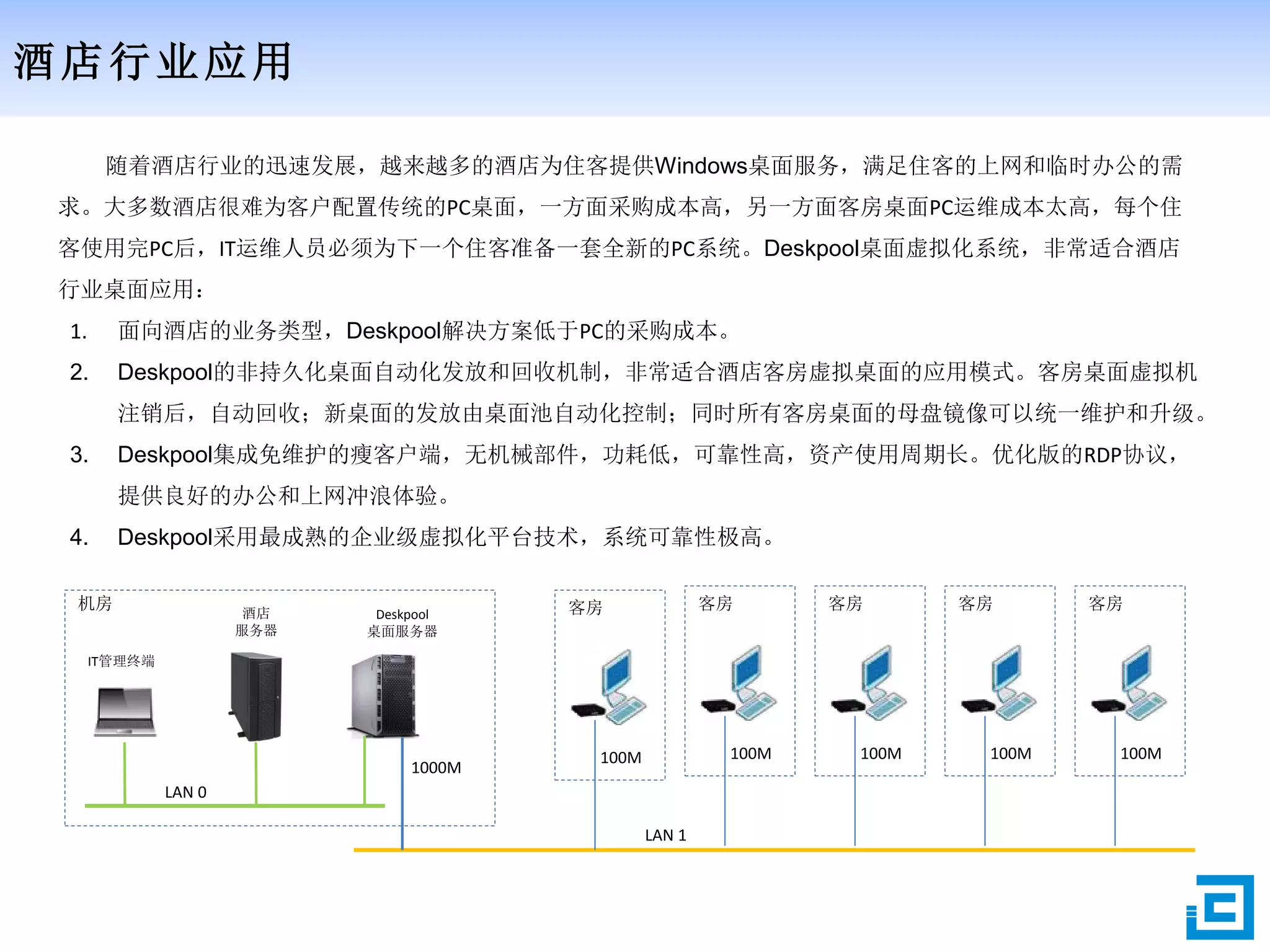

- 30. 酒店行业应用 随着酒店行业的迅速发展，越来越多的酒店为住客提供Windows桌面服务，满足住客的上网和临时办公的需 求。大多数酒店很难为客户配置传统的PC桌面，一方面采购成本高，另一方面客房桌面PC运维成本太高，每个住 客使用完PC后，IT运维人员必须为下一个住客准备一套全新的PC系统。Deskpool桌面虚拟化系统，非常适合酒店 行业桌面应用： 1. 面向酒店的业务类型，Deskpool解决方案低于PC的采购成本。 2. Deskpool的非持久化桌面自动化发放和回收机制，非常适合酒店客房虚拟桌面的应用模式。客房桌面虚拟机 注销后，自动回收；新桌面的发放由桌面池自动化控制；同时所有客房桌面的母盘镜像可以统一维护和升级。 3.Deskpool集成免维护的瘦客户端，无机械部件，功耗低，可靠性高，资产使用周期长。优化版的RDP协议， 提供良好的办公和上网冲浪体验。 4. Deskpool采用最成熟的企业级虚拟化平台技术，系统可靠性极高。 机房 Deskpool 桌面服务器 酒店 服务器 1000M 客房 100M 客房 100M 客房 100M 客房 100M 客房 100M IT管理终端 LAN 0 LAN 1

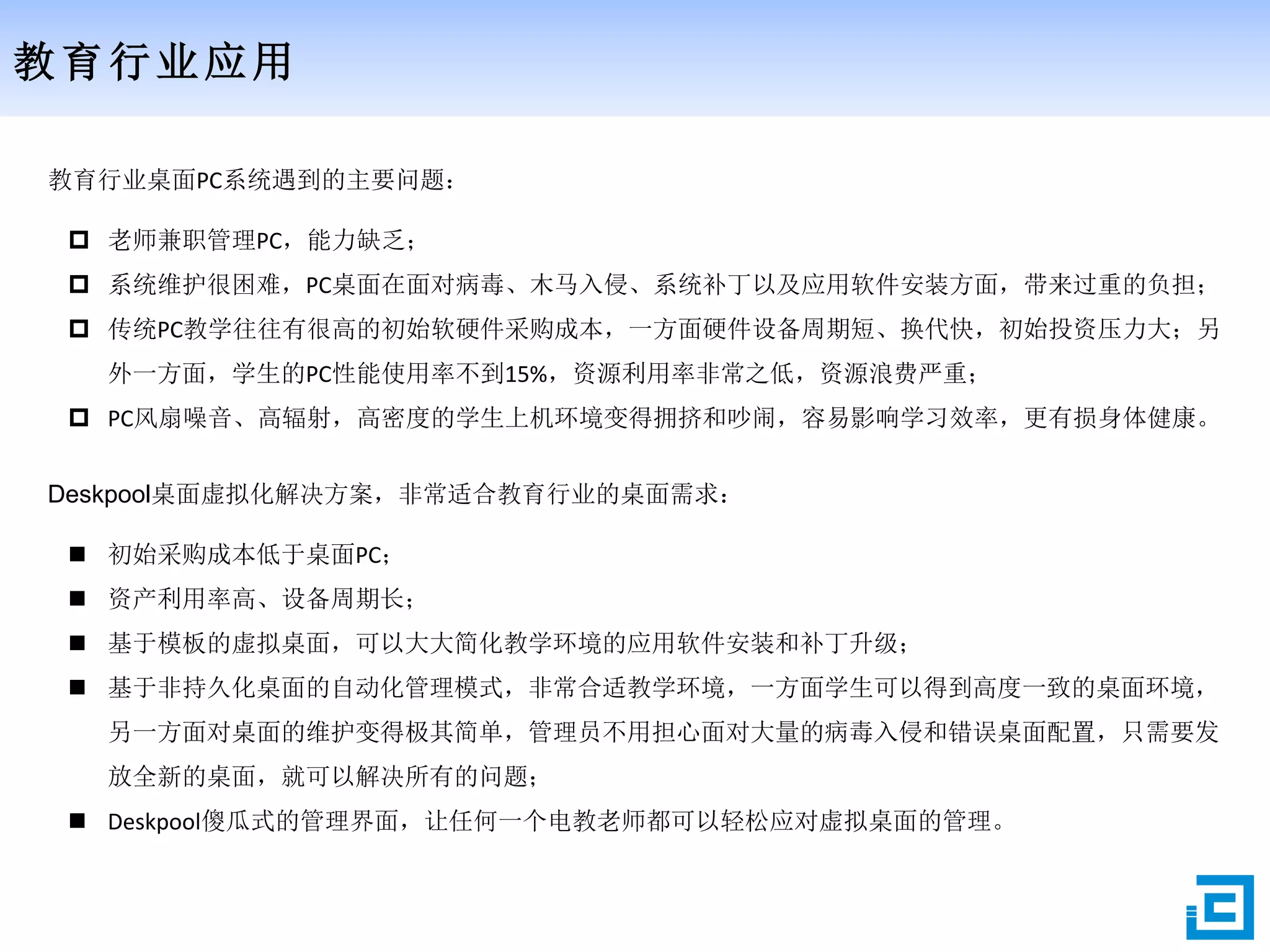

- 31. 教育行业应用 教育行业桌面PC系统遇到的主要问题： 老师兼职管理PC，能力缺乏； 系统维护很困难，PC桌面在面对病毒、木马入侵、系统补丁以及应用软件安装方面，带来过重的负担； 传统PC教学往往有很高的初始软硬件采购成本，一方面硬件设备周期短、换代快，初始投资压力大；另 外一方面，学生的PC性能使用率不到15%，资源利用率非常之低，资源浪费严重； PC风扇噪音、高辐射，高密度的学生上机环境变得拥挤和吵闹，容易影响学习效率，更有损身体健康。 Deskpool桌面虚拟化解决方案，非常适合教育行业的桌面需求： 初始采购成本低于桌面PC； 资产利用率高、设备周期长； 基于模板的虚拟桌面，可以大大简化教学环境的应用软件安装和补丁升级； 基于非持久化桌面的自动化管理模式，非常合适教学环境，一方面学生可以得到高度一致的桌面环境， 另一方面对桌面的维护变得极其简单，管理员不用担心面对大量的病毒入侵和错误桌面配置，只需要发 放全新的桌面，就可以解决所有的问题； Deskpool傻瓜式的管理界面，让任何一个电教老师都可以轻松应对虚拟桌面的管理。

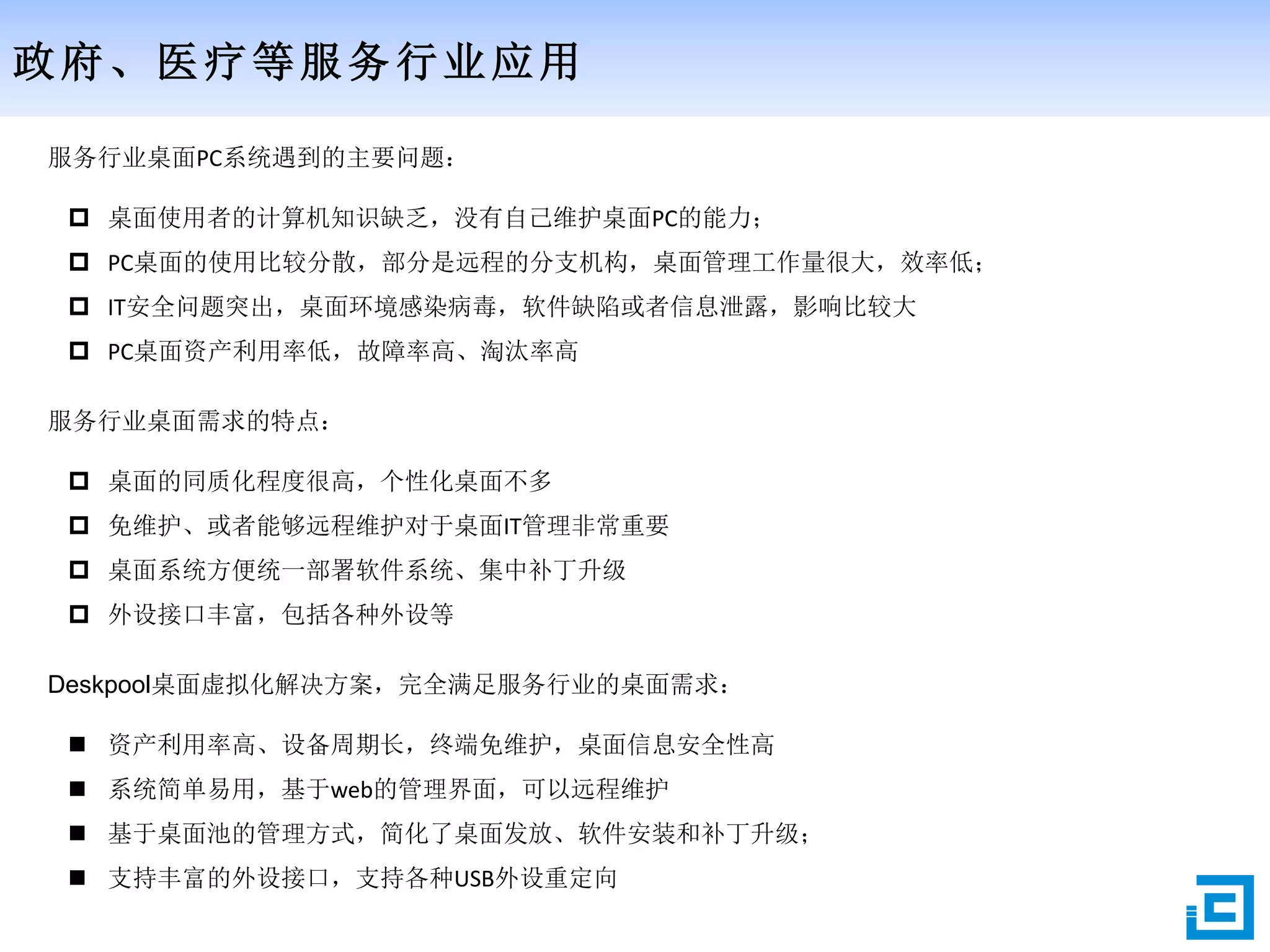

- 32. 政府、医疗等服务行业应用 服务行业桌面PC系统遇到的主要问题： 桌面使用者的计算机知识缺乏，没有自己维护桌面PC的能力； PC桌面的使用比较分散，部分是远程的分支机构，桌面管理工作量很大，效率低； IT安全问题突出，桌面环境感染病毒，软件缺陷或者信息泄露，影响比较大 PC桌面资产利用率低，故障率高、淘汰率高 服务行业桌面需求的特点： 桌面的同质化程度很高，个性化桌面不多 免维护、或者能够远程维护对于桌面IT管理非常重要 桌面系统方便统一部署软件系统、集中补丁升级 外设接口丰富，包括各种外设等 Deskpool桌面虚拟化解决方案，完全满足服务行业的桌面需求： 资产利用率高、设备周期长，终端免维护，桌面信息安全性高 系统简单易用，基于web的管理界面，可以远程维护 基于桌面池的管理方式，简化了桌面发放、软件安装和补丁升级； 支持丰富的外设接口，支持各种USB外设重定向
- 33.
