BAS011_VMware資料中心虛擬化-基礎_v190418
- 1.

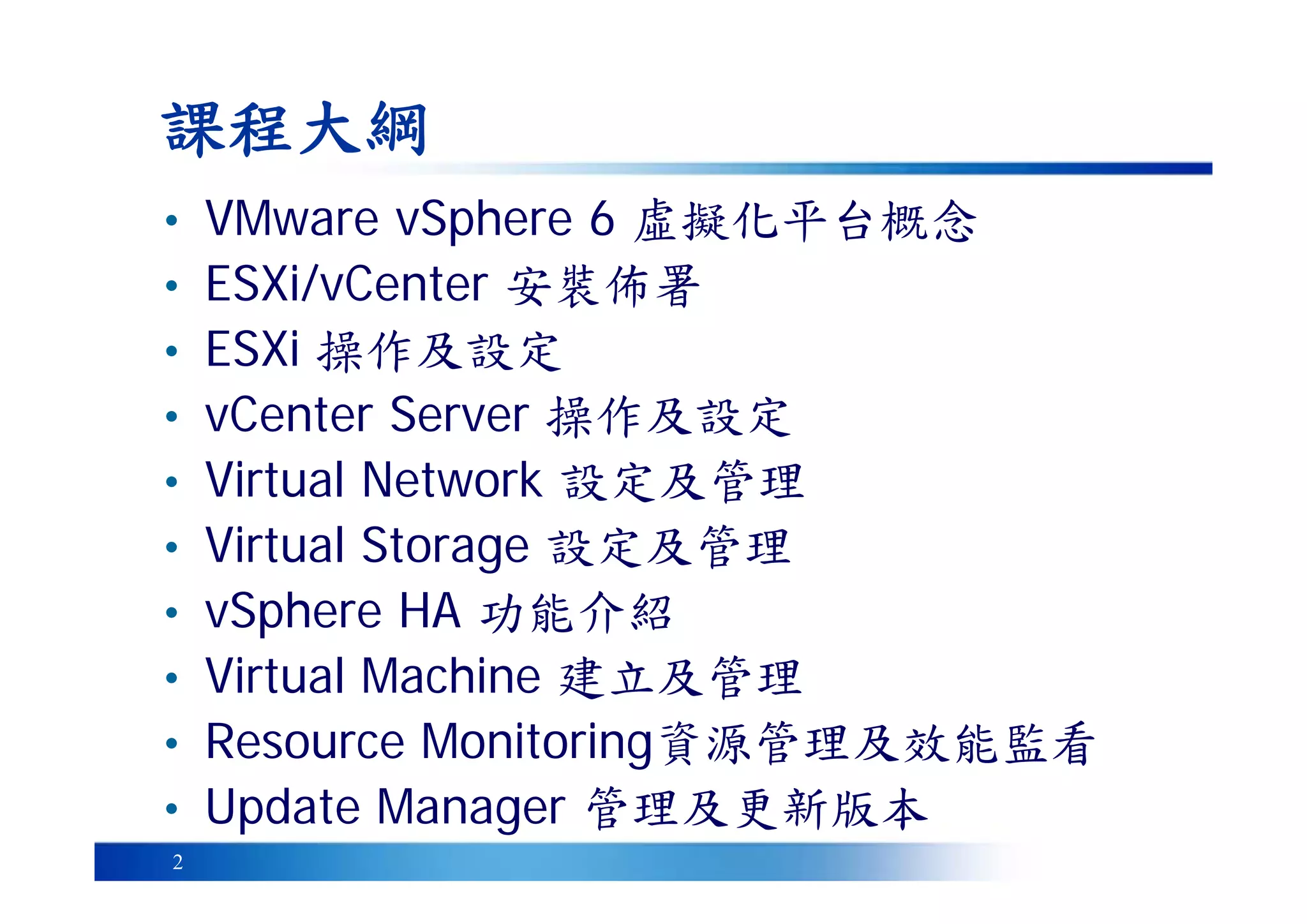

- 2. 2 • VMware vSphere6 虛擬化平台概念 • ESXi/vCenter 安裝佈署 • ESXi 操作及設定 • vCenter Server 操作及設定 • Virtual Network 設定及管理 • Virtual Storage 設定及管理 • vSphere HA 功能介紹 • Virtual Machine 建立及管理 • Resource Monitoring資源管理及效能監看 • Update Manager 管理及更新版本 課程大綱
- 3.

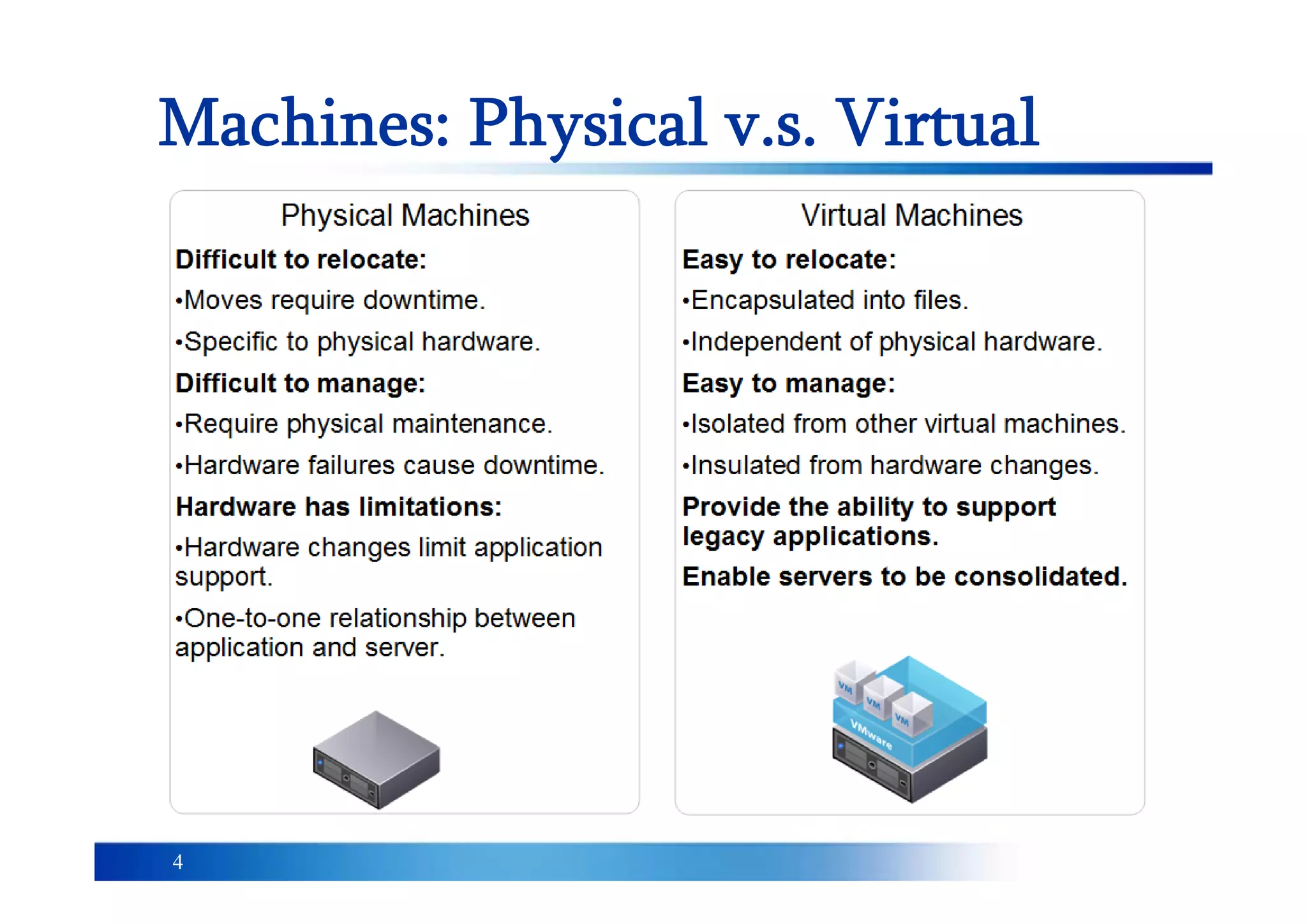

- 4. 4 Machines: Physical v.s.Virtual

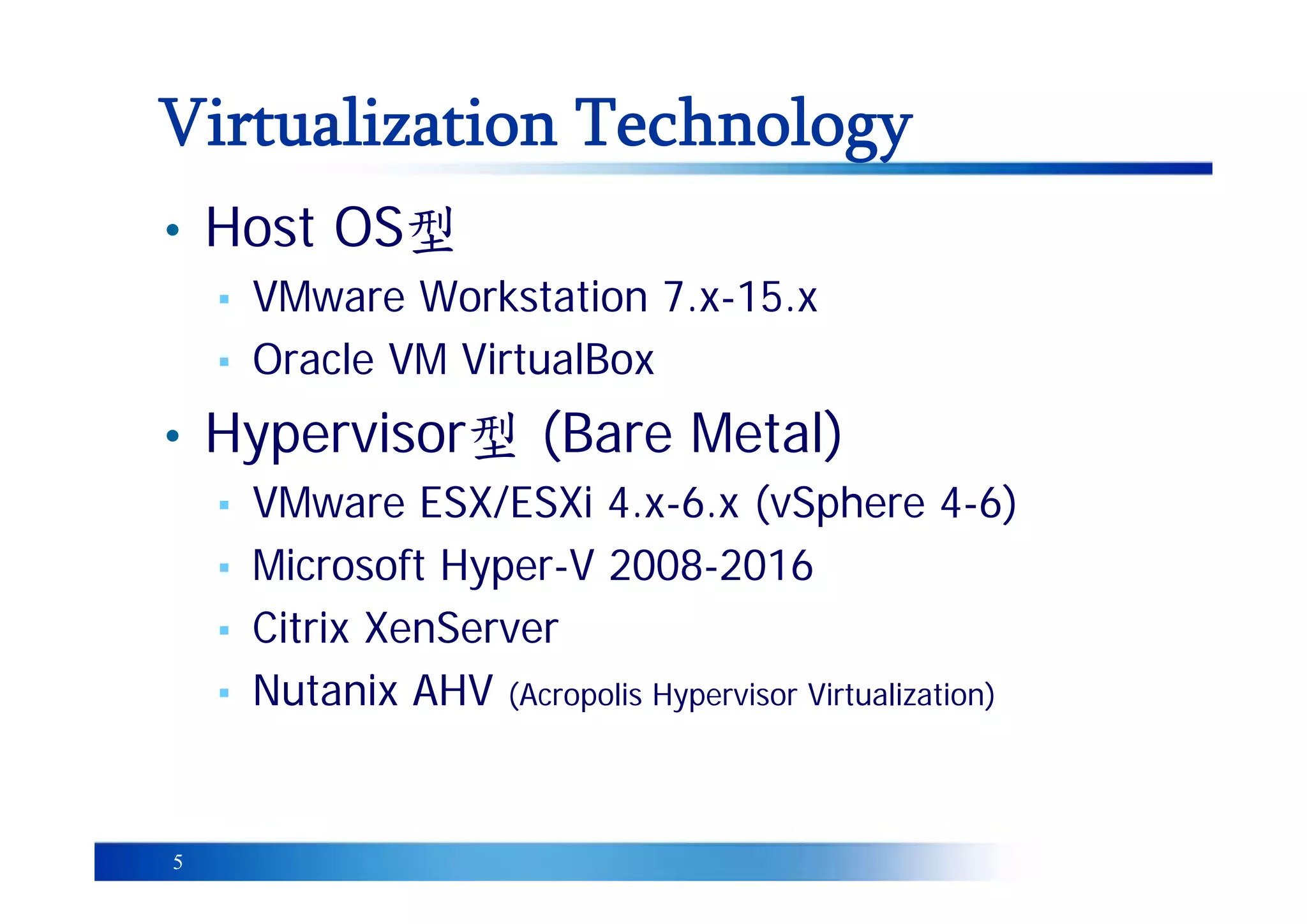

- 5. 5 Virtualization Technology • HostOS型 ▪ VMware Workstation 7.x-15.x ▪ Oracle VM VirtualBox • Hypervisor型 (Bare Metal) ▪ VMware ESX/ESXi 4.x-6.x (vSphere 4-6) ▪ Microsoft Hyper-V 2008-2016 ▪ Citrix XenServer ▪ Nutanix AHV (Acropolis Hypervisor Virtualization)

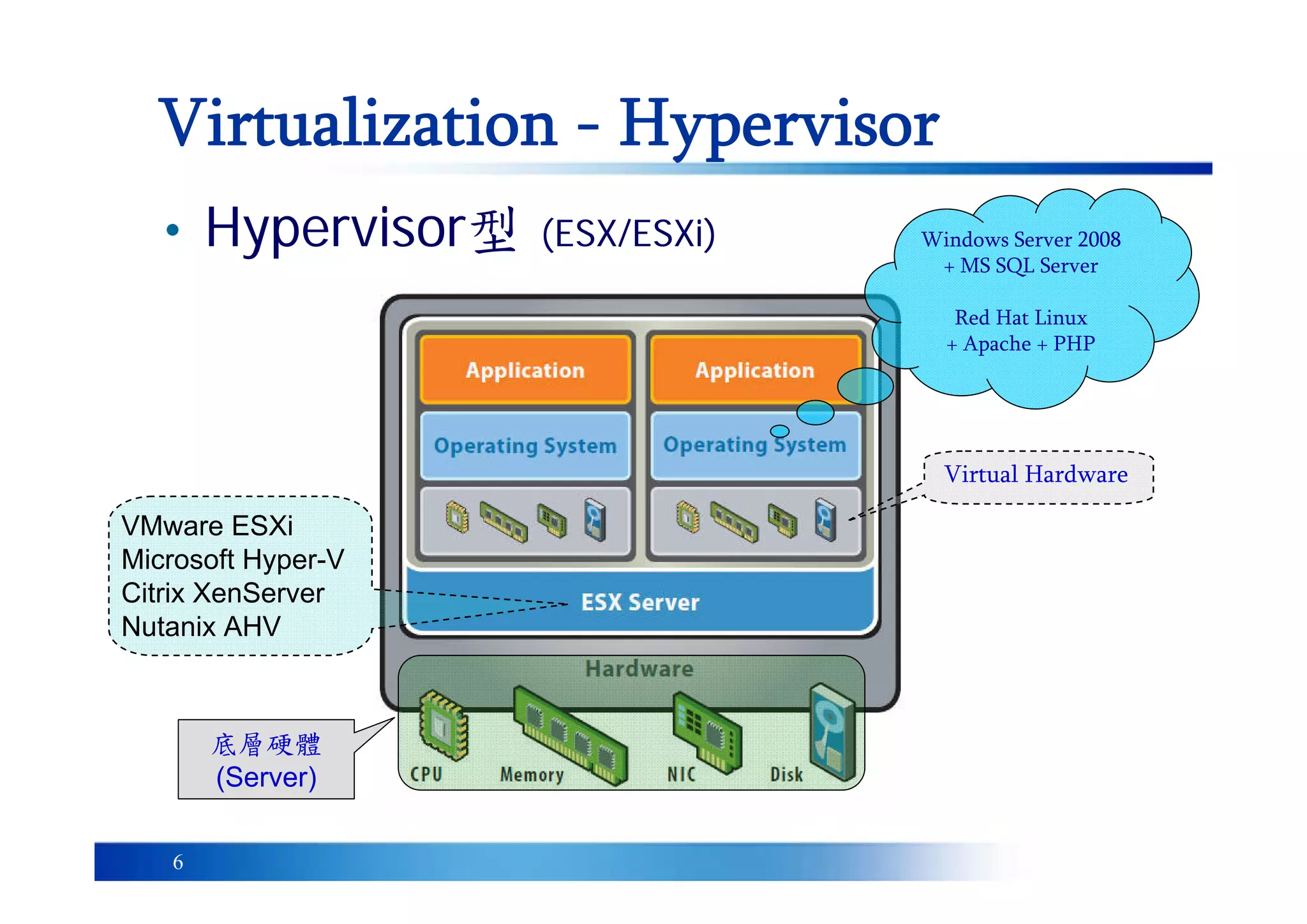

- 6. 6 Virtualization - Hypervisor •Hypervisor型 (ESX/ESXi) VMware ESXi Microsoft Hyper-V Citrix XenServer Nutanix AHV 底層硬體 (Server) Virtual Hardware Windows Server 2008 + MS SQL Server Red Hat Linux + Apache + PHP

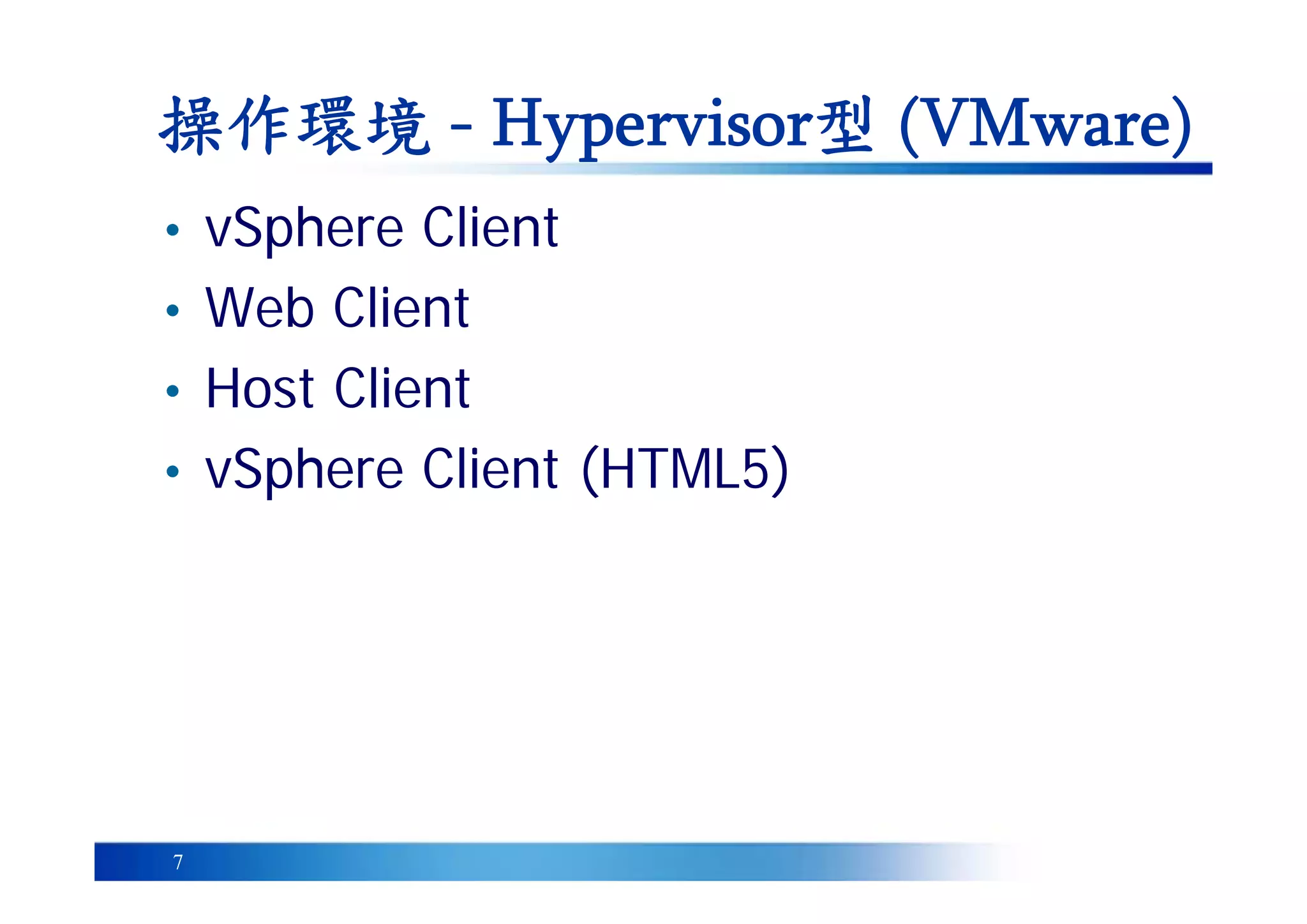

- 7. 7 操作環境 - Hypervisor型(VMware) • vSphere Client • Web Client • Host Client • vSphere Client (HTML5)
- 8. 8 操作環境 - Hypervisor型(VMware) • vSphere Client ▪ 安裝在Windows的應用軟體 ▪ 可連線到ESXi & vCenter Server ▪ 需對應連線目標版本，常需要裝多個版本 ▪ 用瀏覽器到vCenter Server網頁，會有下載連結 ▪ 適用版本vSphere 4.0 - 6.0 ▪ 從5.1起不再加入新功能

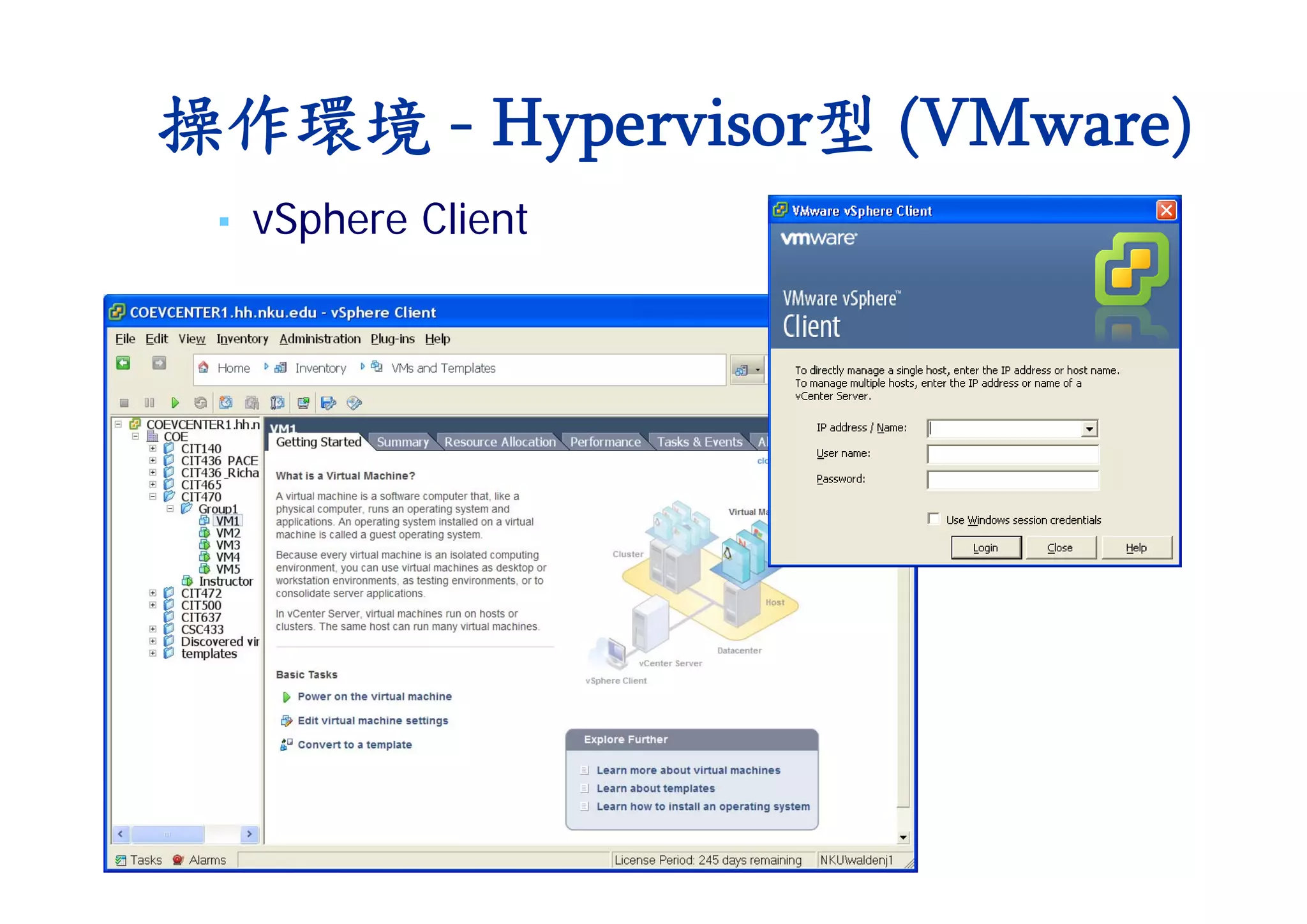

- 9. 9 ▪ vSphere Client 操作環境- Hypervisor型 (VMware)

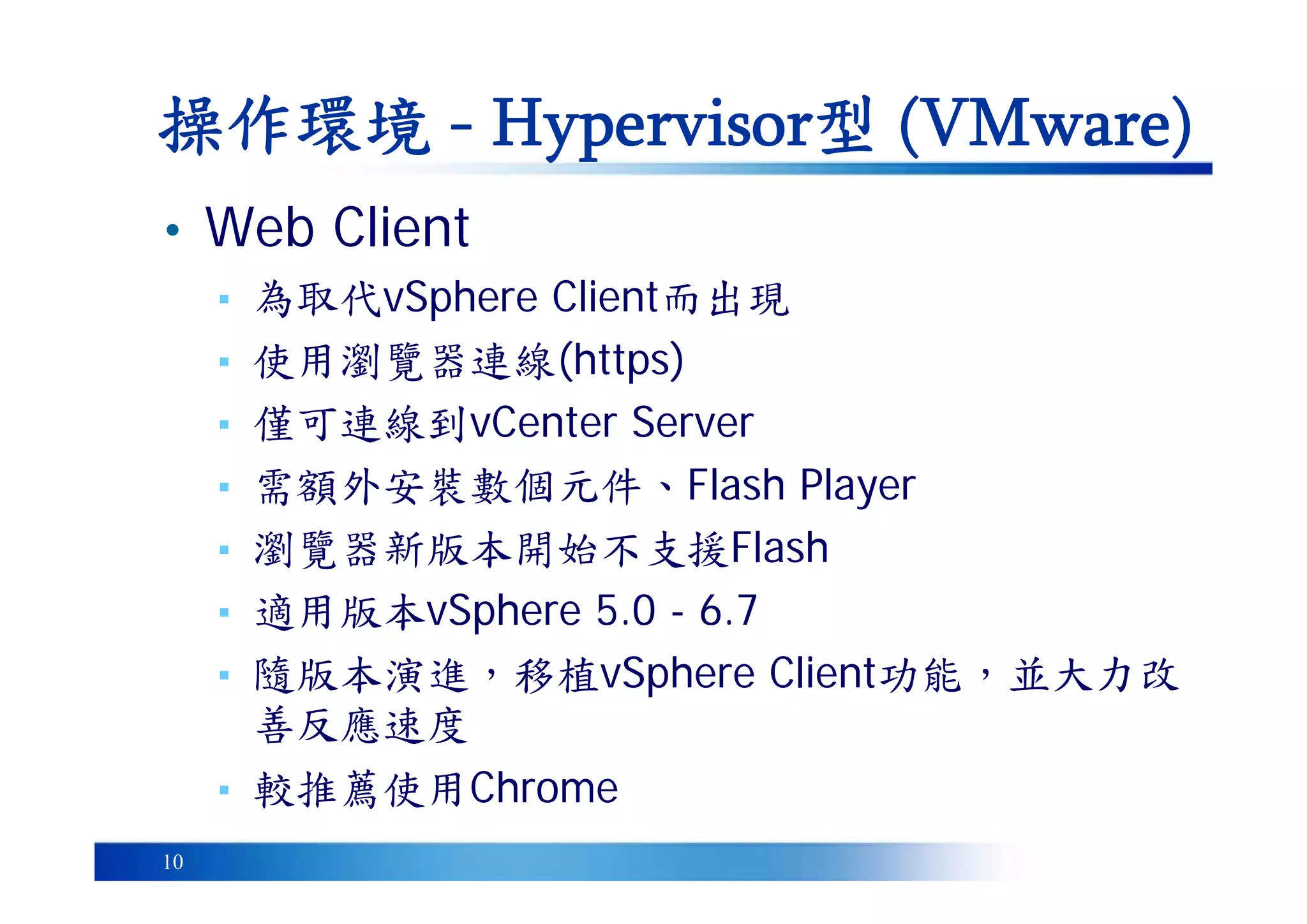

- 10. 10 • Web Client ▪為取代vSphere Client而出現 ▪ 使用瀏覽器連線(https) ▪ 僅可連線到vCenter Server ▪ 需額外安裝數個元件、Flash Player ▪ 瀏覽器新版本開始不支援Flash ▪ 適用版本vSphere 5.0 - 6.7 ▪ 隨版本演進，移植vSphere Client功能，並大力改 善反應速度 ▪ 較推薦使用Chrome 操作環境 - Hypervisor型 (VMware)

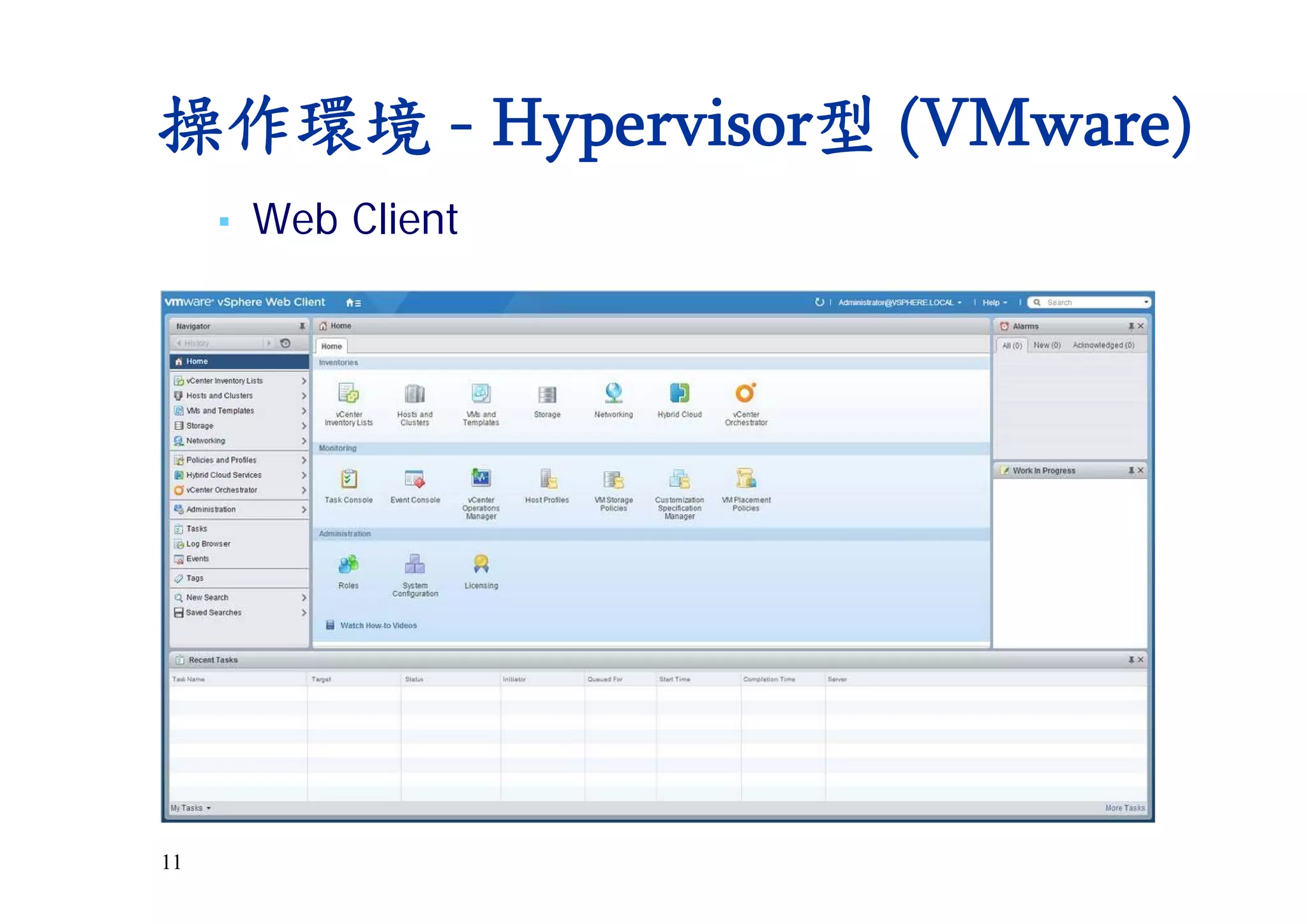

- 11. 11 ▪ Web Client 操作環境- Hypervisor型 (VMware)

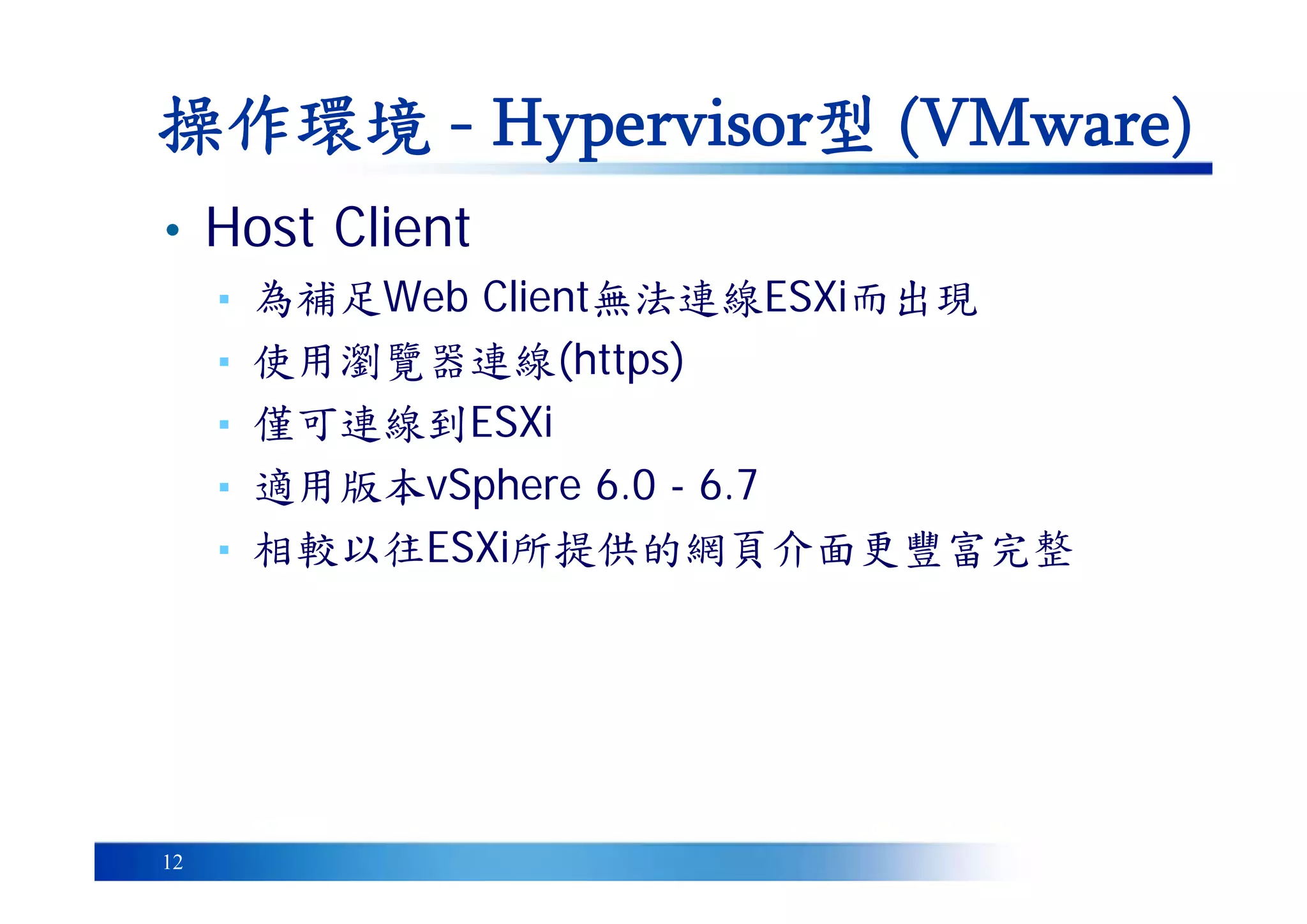

- 12. 12 • Host Client ▪為補足Web Client無法連線ESXi而出現 ▪ 使用瀏覽器連線(https) ▪ 僅可連線到ESXi ▪ 適用版本vSphere 6.0 - 6.7 ▪ 相較以往ESXi所提供的網頁介面更豐富完整 操作環境 - Hypervisor型 (VMware)

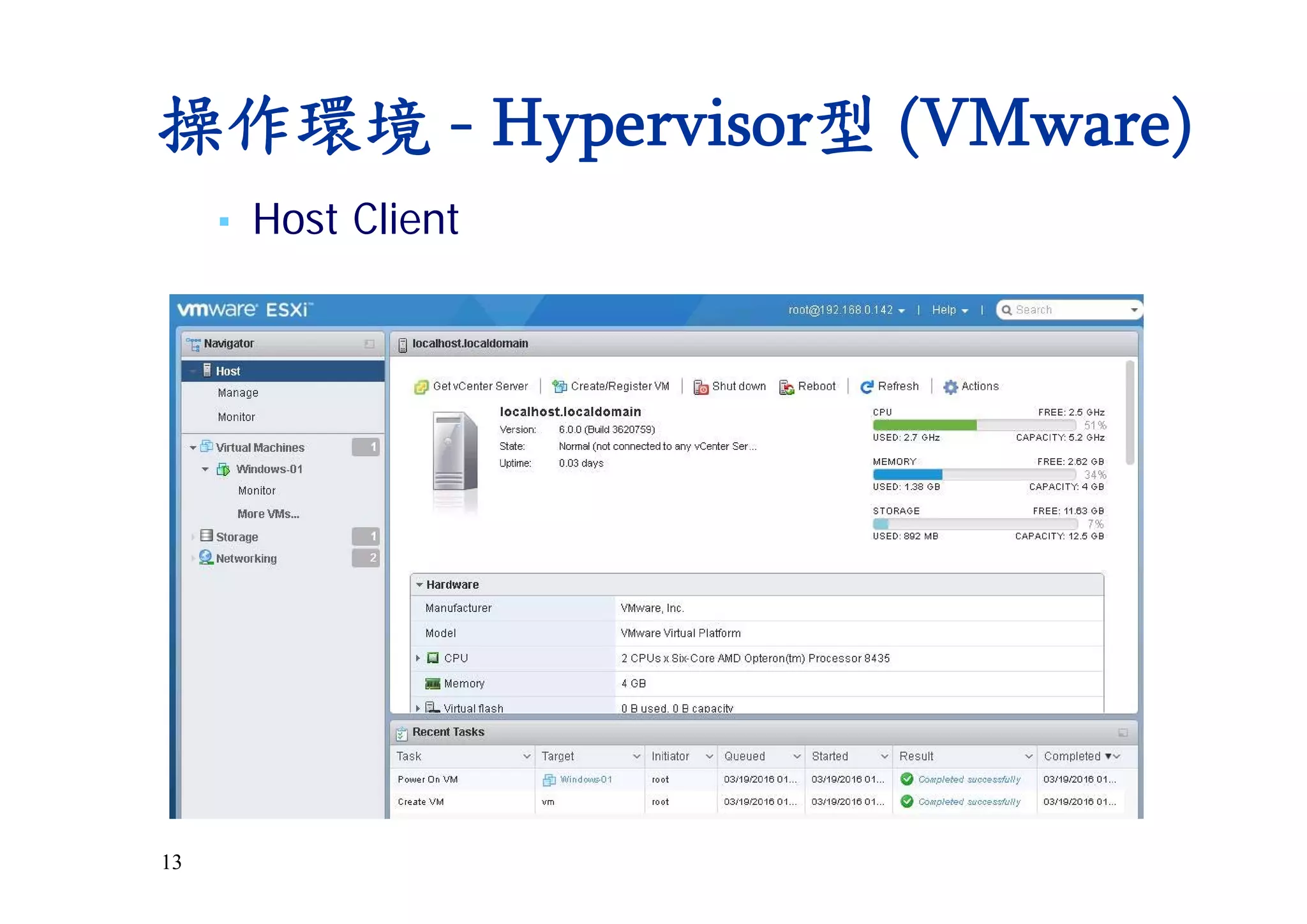

- 13. 13 ▪ Host Client 操作環境- Hypervisor型 (VMware)

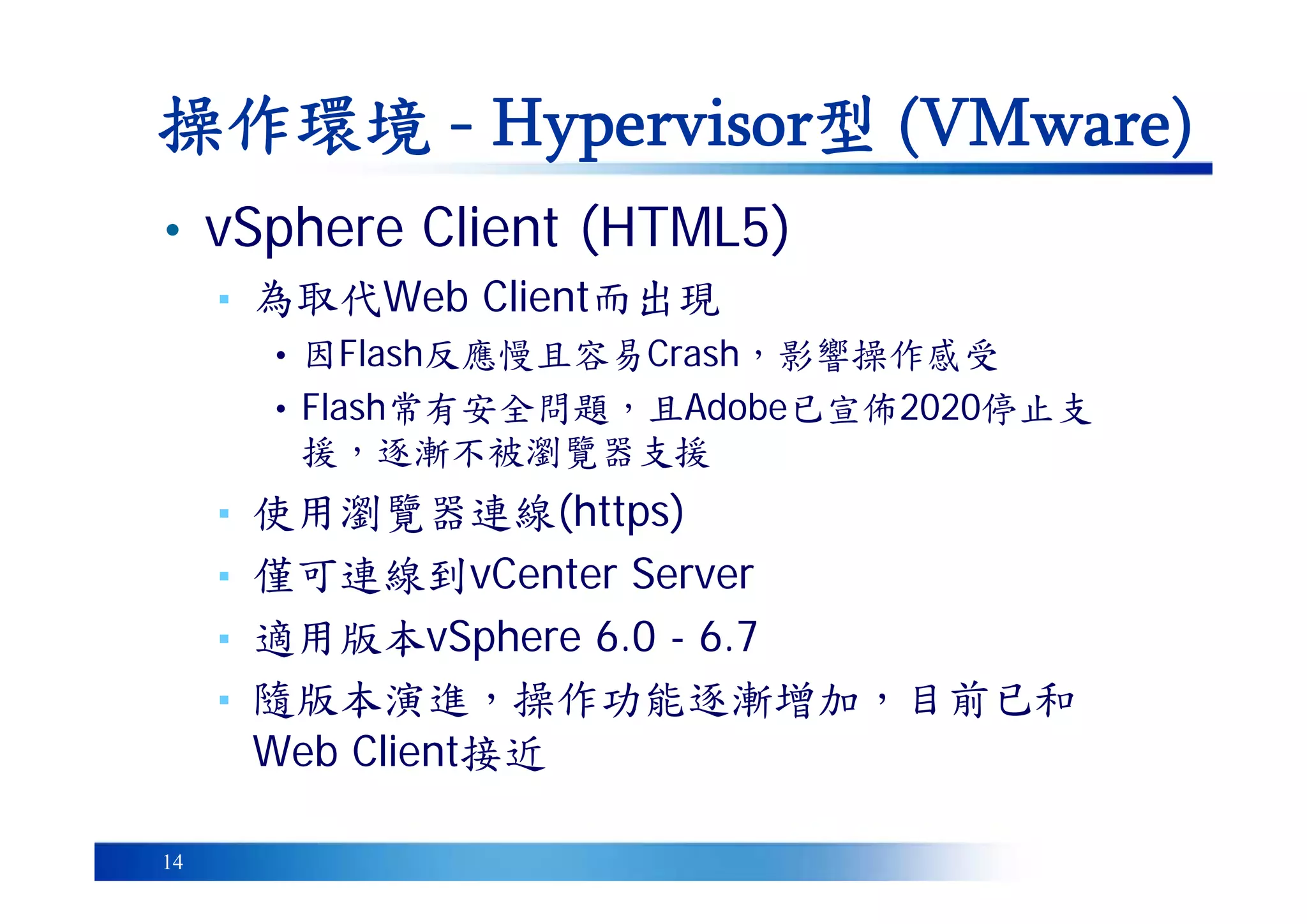

- 14. 14 • vSphere Client(HTML5) ▪ 為取代Web Client而出現 • 因Flash反應慢且容易Crash，影響操作感受 • Flash常有安全問題，且Adobe已宣佈2020停止支 援，逐漸不被瀏覽器支援 ▪ 使用瀏覽器連線(https) ▪ 僅可連線到vCenter Server ▪ 適用版本vSphere 6.0 - 6.7 ▪ 隨版本演進，操作功能逐漸增加，目前已和 Web Client接近 操作環境 - Hypervisor型 (VMware)

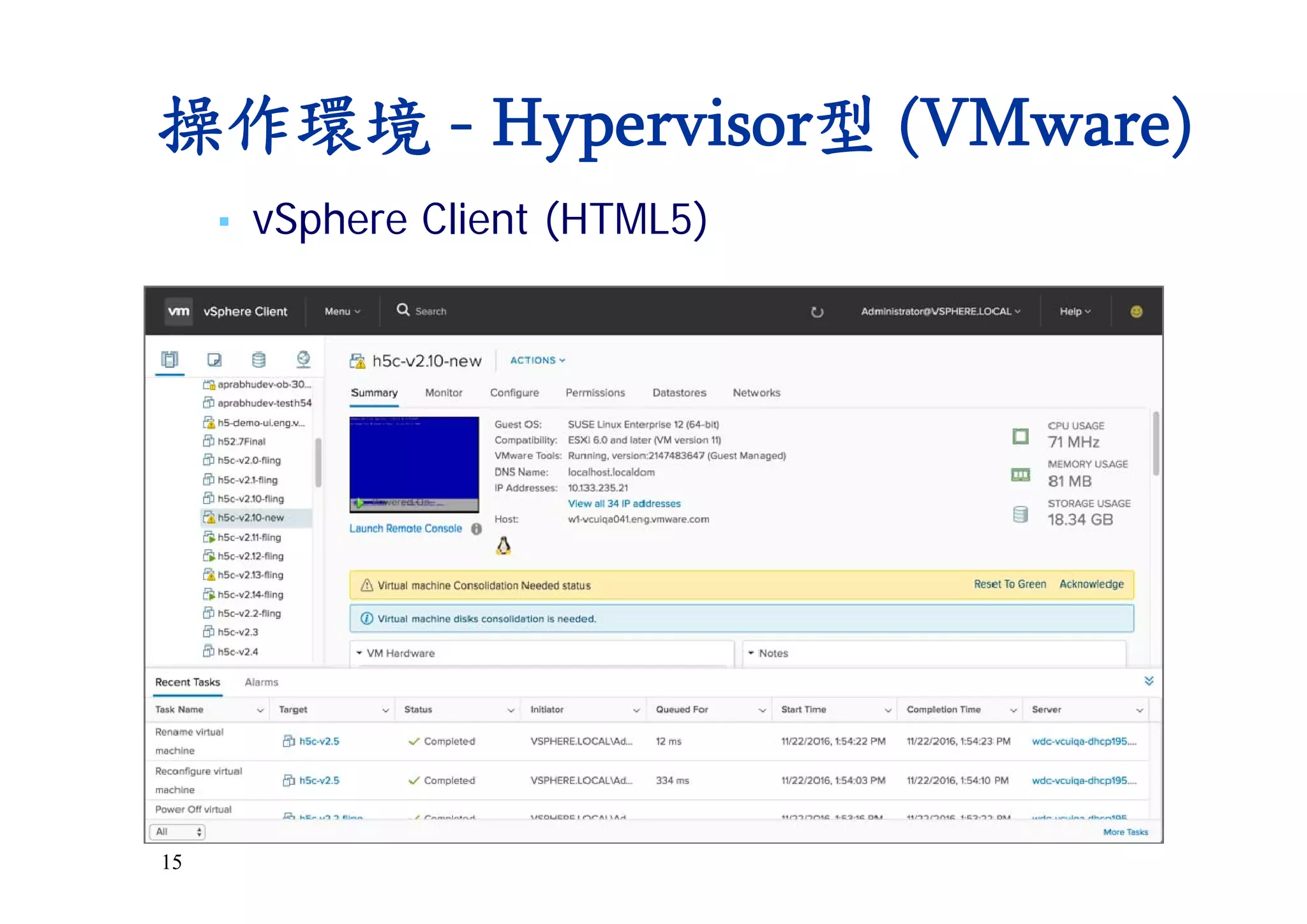

- 15. 15 ▪ vSphere Client(HTML5) 操作環境 - Hypervisor型 (VMware)
- 16.

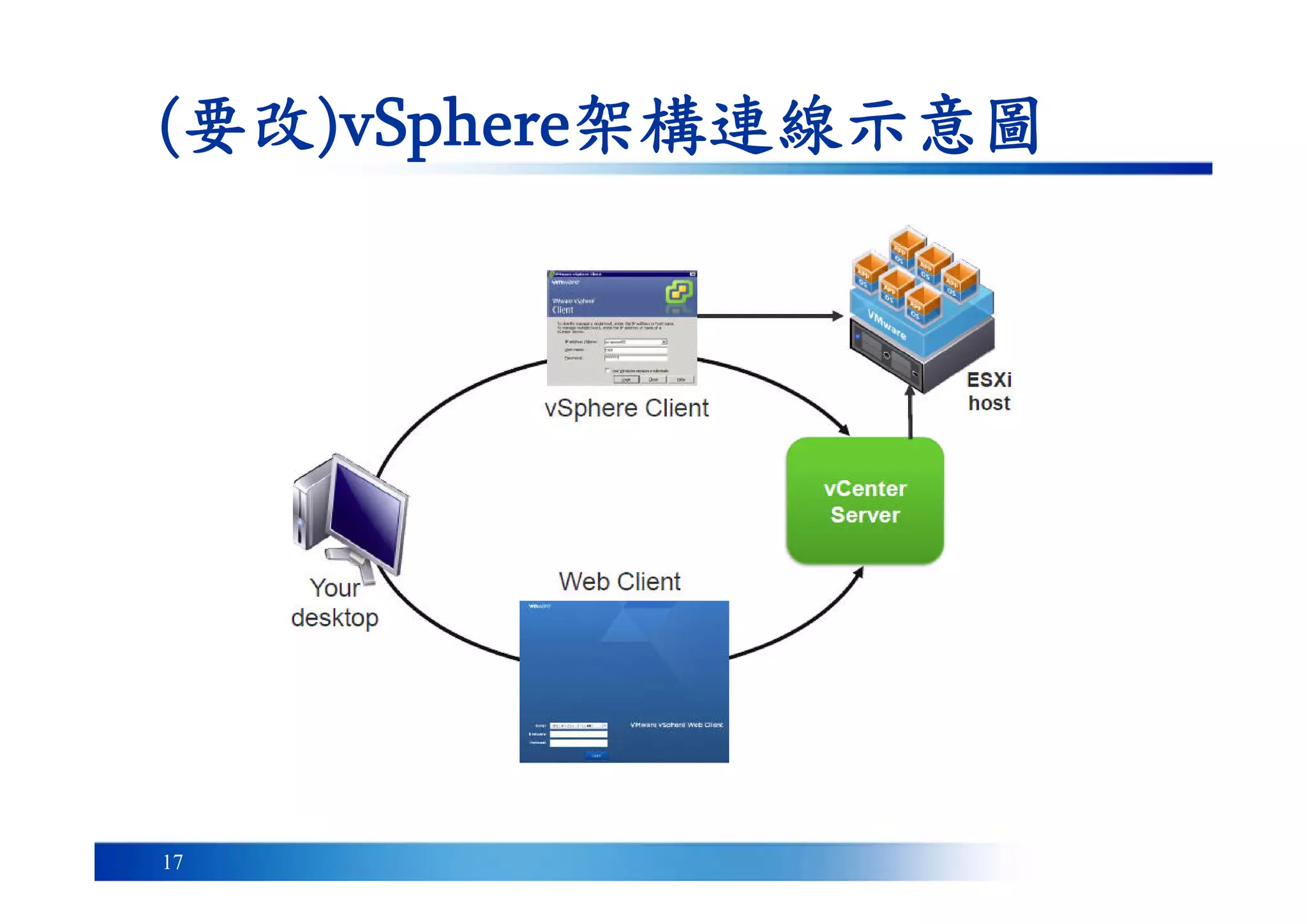

- 17.

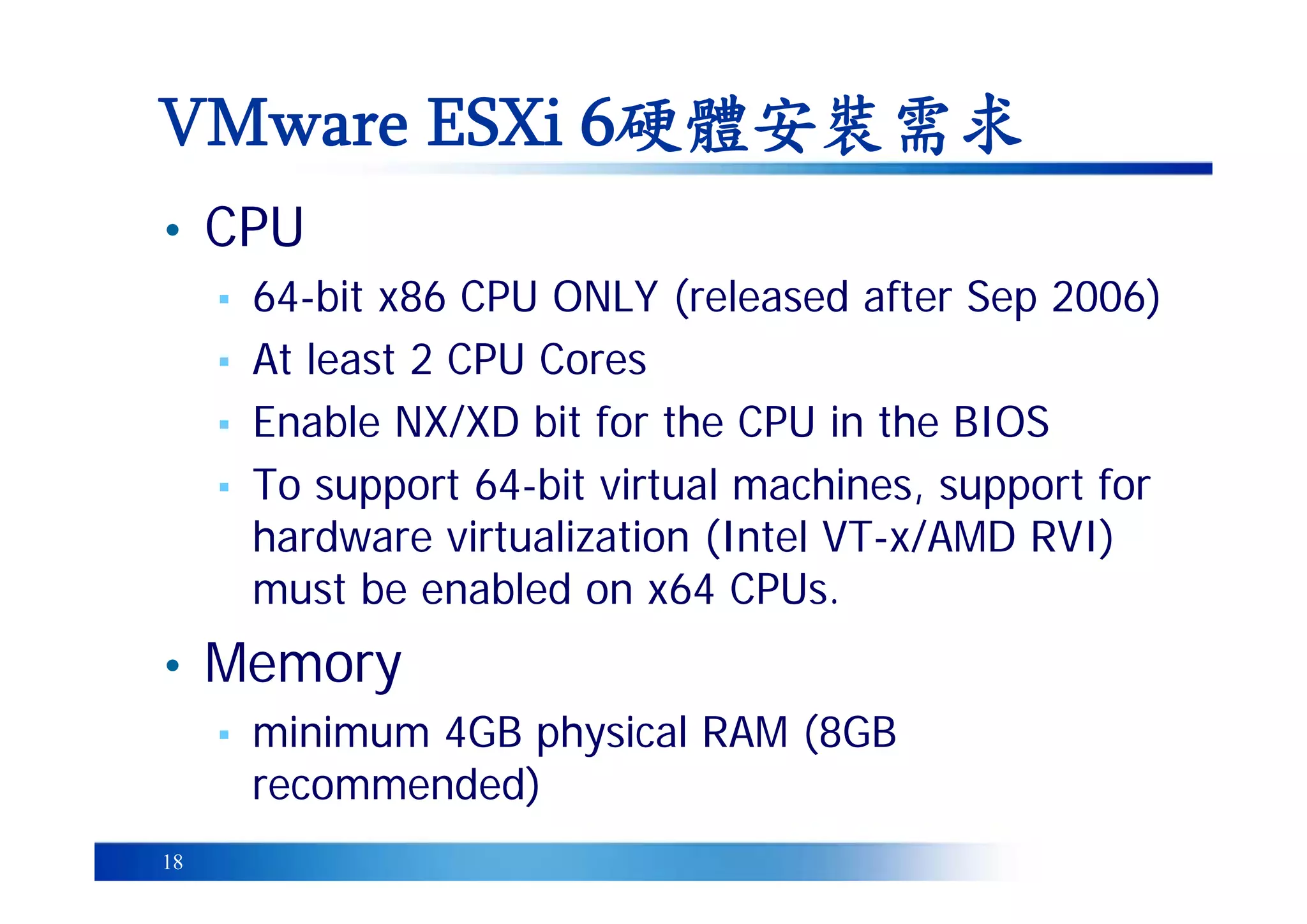

- 18. 18 • CPU ▪ 64-bitx86 CPU ONLY (released after Sep 2006) ▪ At least 2 CPU Cores ▪ Enable NX/XD bit for the CPU in the BIOS ▪ To support 64-bit virtual machines, support for hardware virtualization (Intel VT-x/AMD RVI) must be enabled on x64 CPUs. • Memory ▪ minimum 4GB physical RAM (8GB recommended) VMware ESXi 6硬體安裝需求

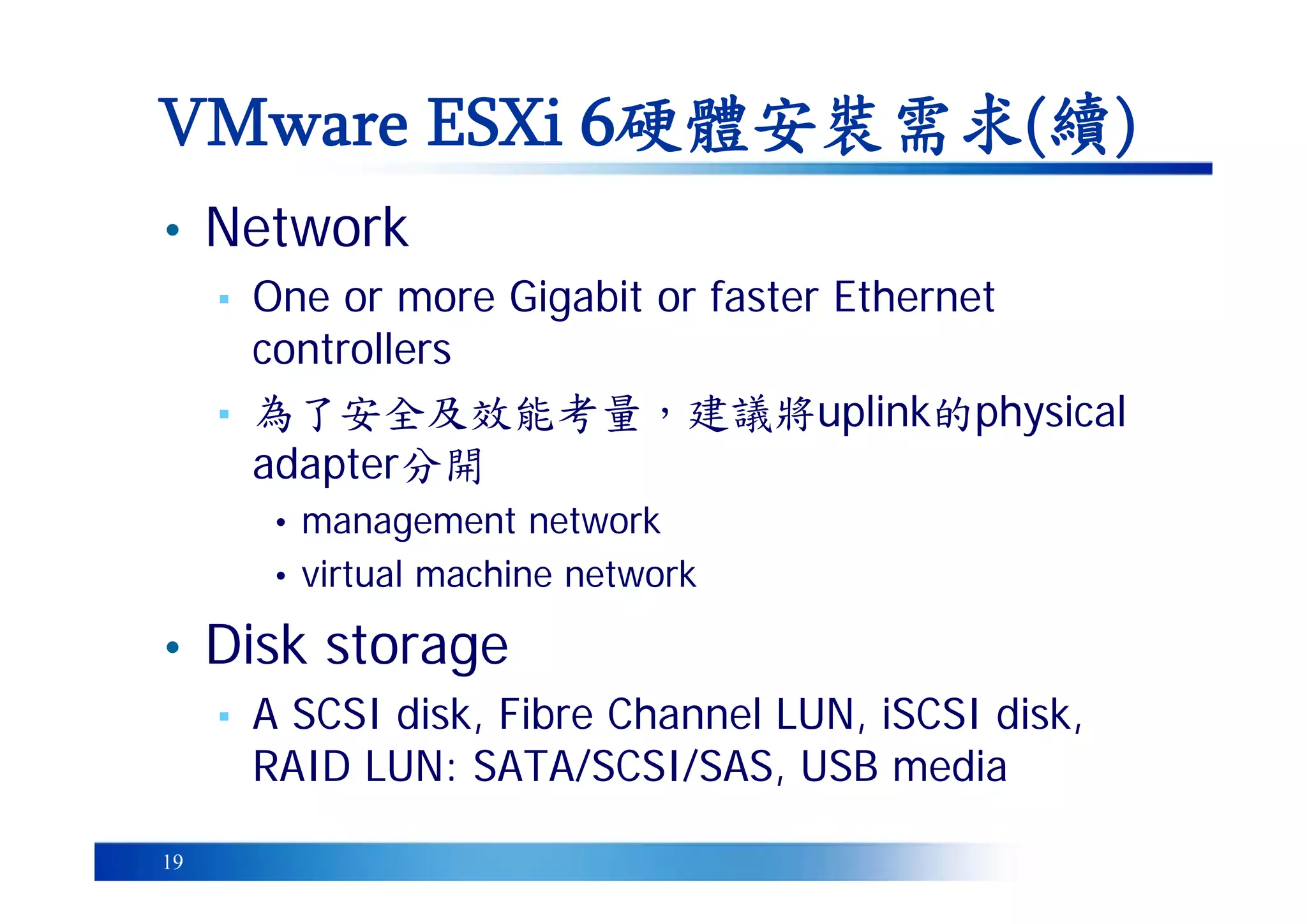

- 19. 19 • Network ▪ Oneor more Gigabit or faster Ethernet controllers ▪ 為了安全及效能考量，建議將uplink的physical adapter分開 • management network • virtual machine network • Disk storage ▪ A SCSI disk, Fibre Channel LUN, iSCSI disk, RAID LUN: SATA/SCSI/SAS, USB media VMware ESXi 6硬體安裝需求(續)

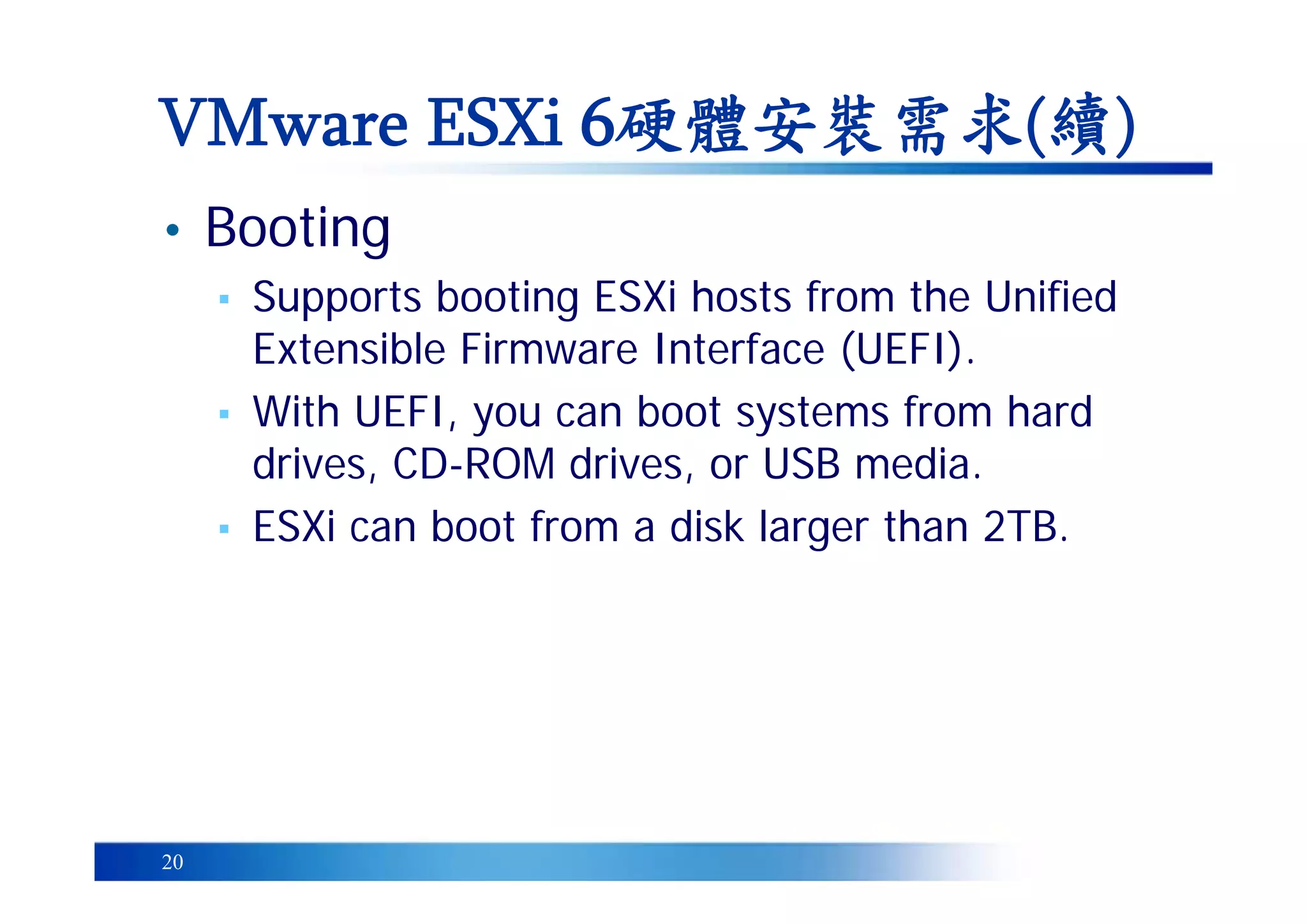

- 20. 20 • Booting ▪ Supportsbooting ESXi hosts from the Unified Extensible Firmware Interface (UEFI). ▪ With UEFI, you can boot systems from hard drives, CD-ROM drives, or USB media. ▪ ESXi can boot from a disk larger than 2TB. VMware ESXi 6硬體安裝需求(續)

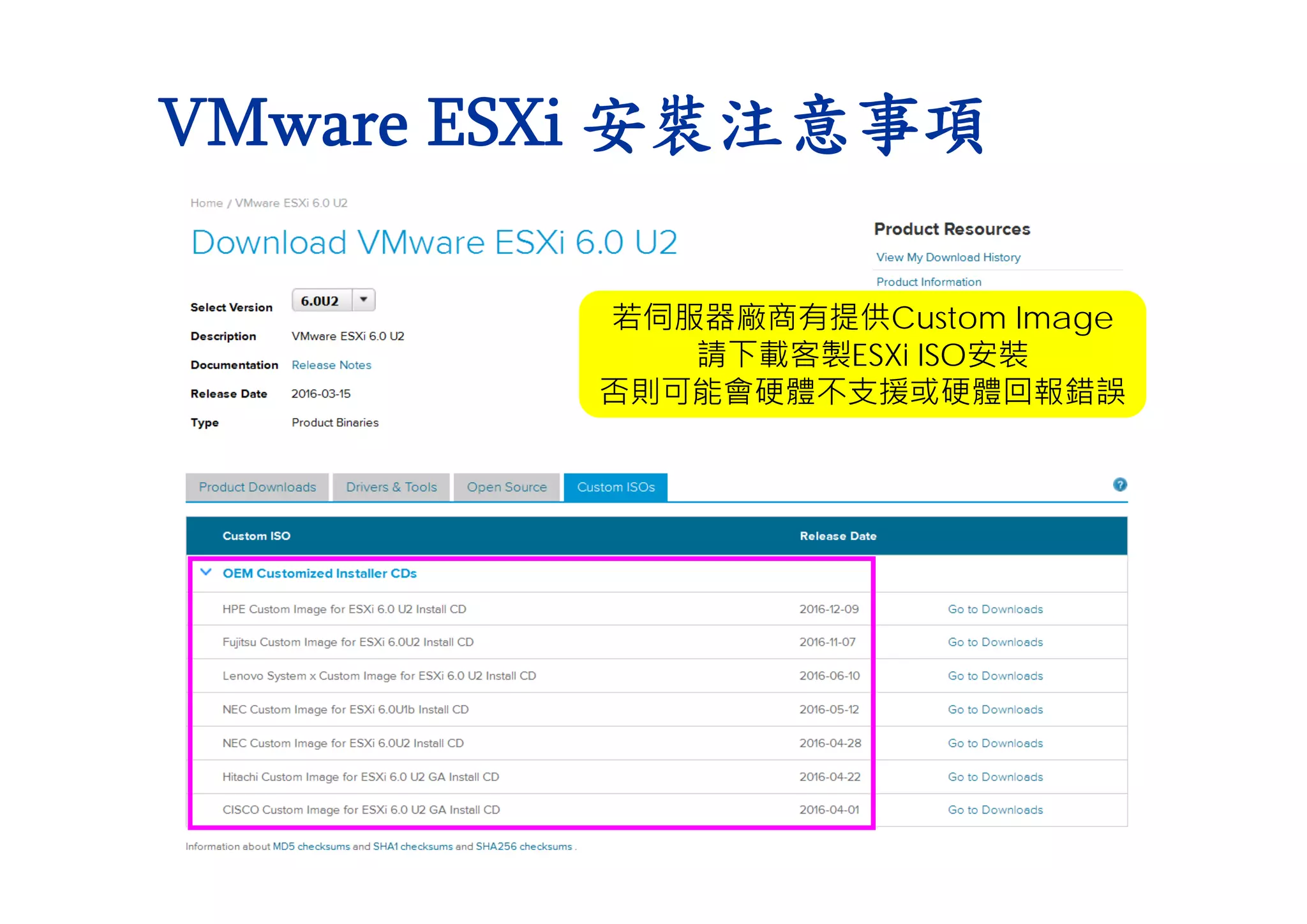

- 21. VMware ESXi 安裝注意事項 若伺服器廠商有提供CustomImage 請下載客製ESXi ISO安裝 否則可能會硬體不支援或硬體回報錯誤

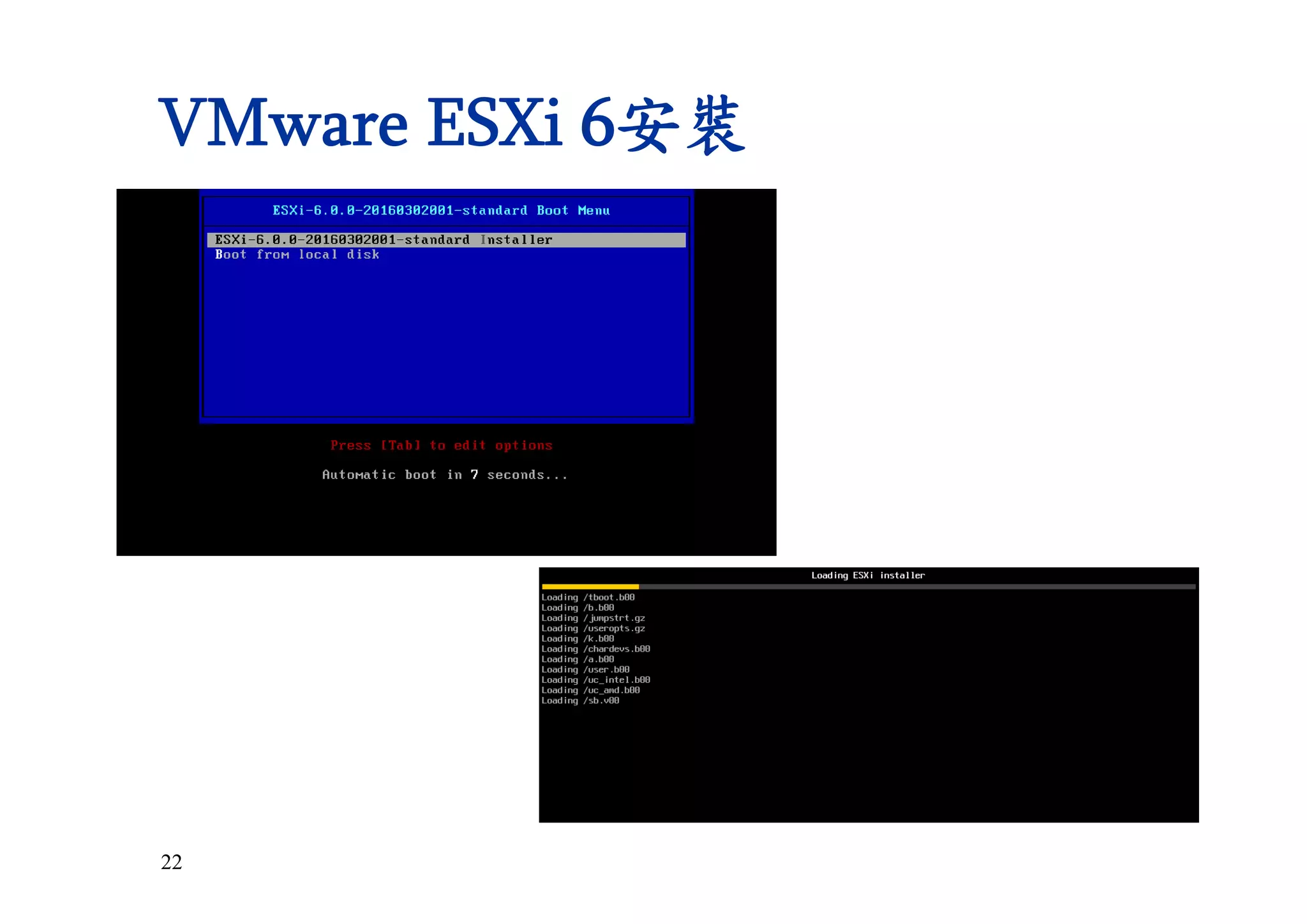

- 22.

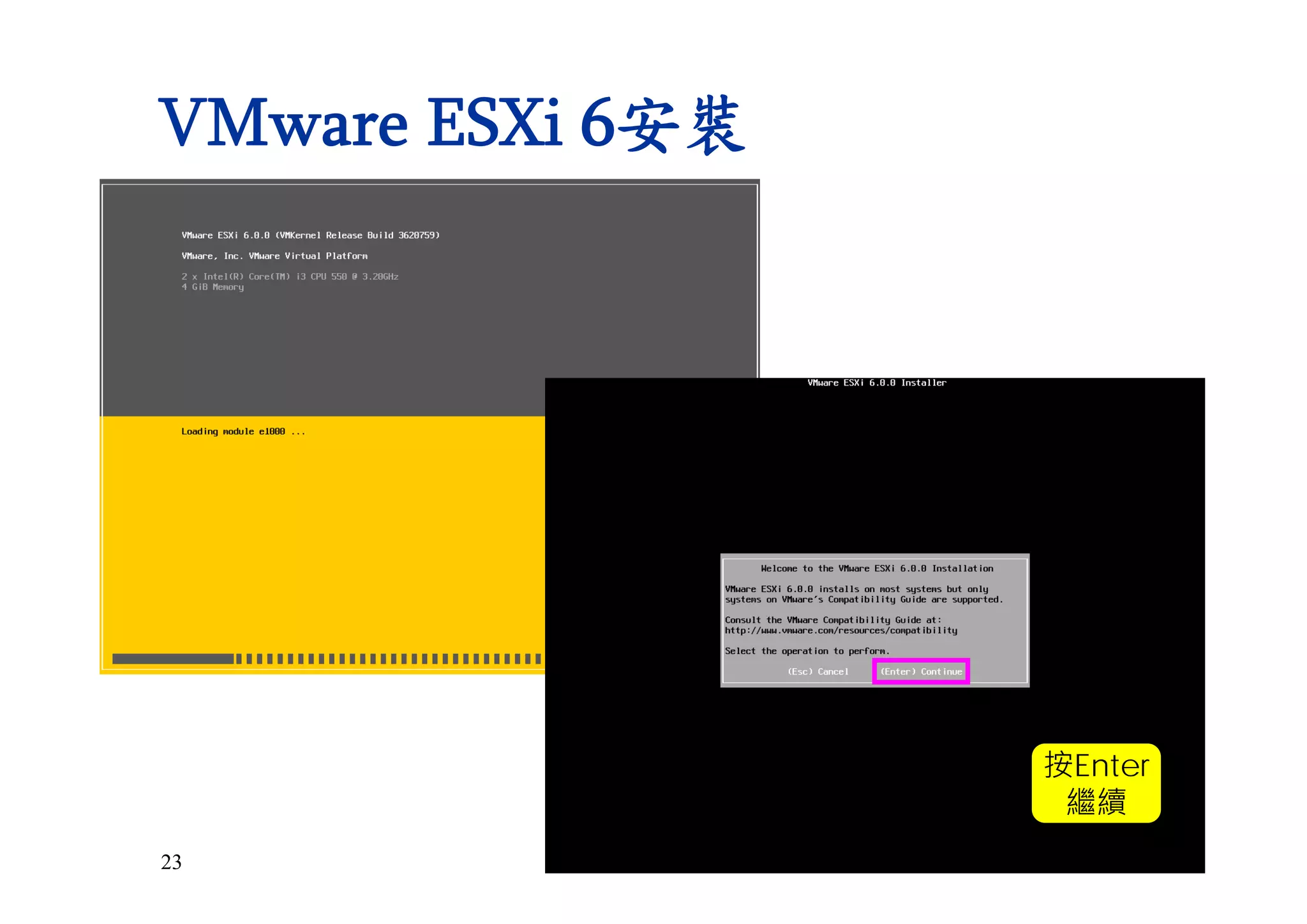

- 23.

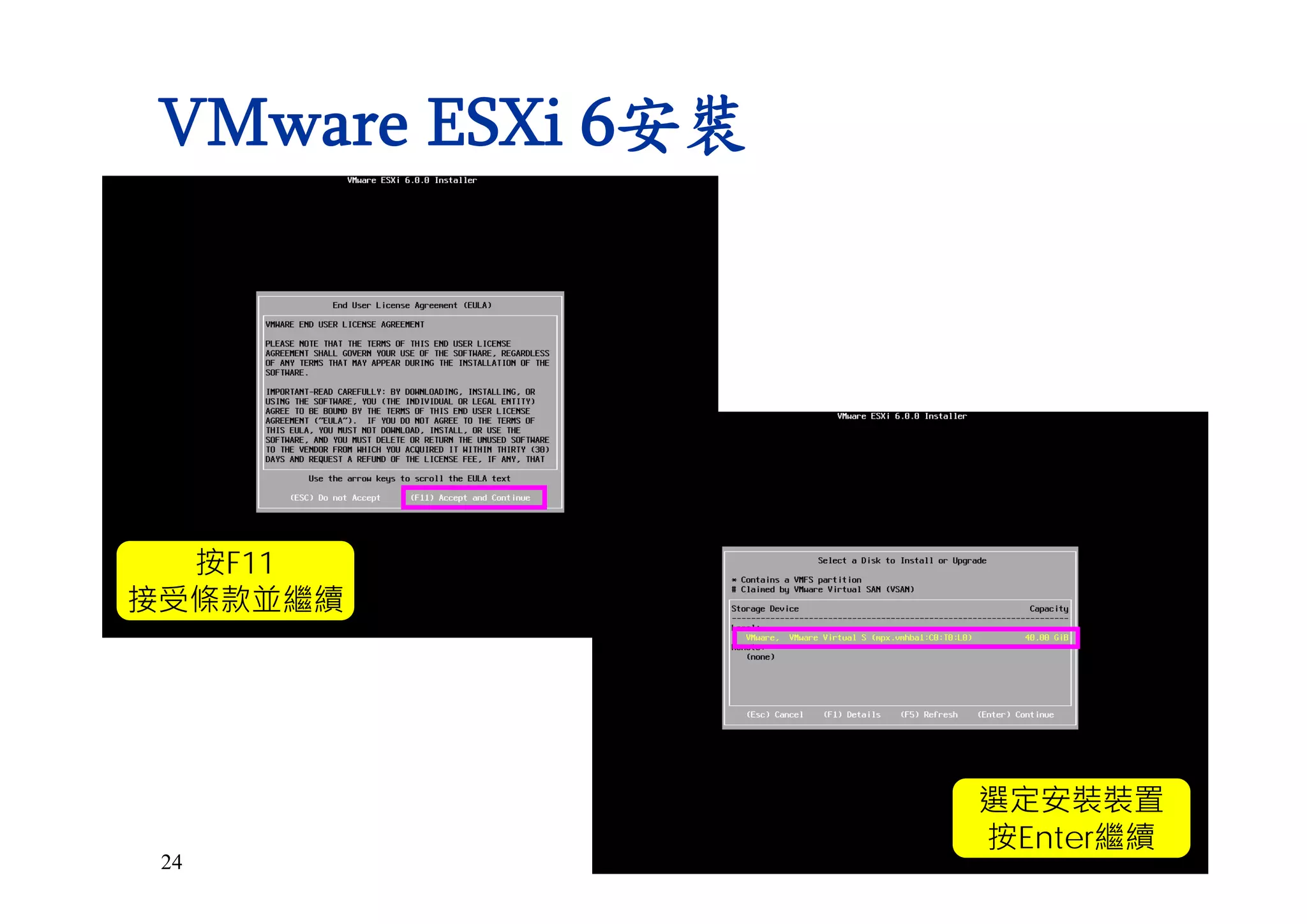

- 24.

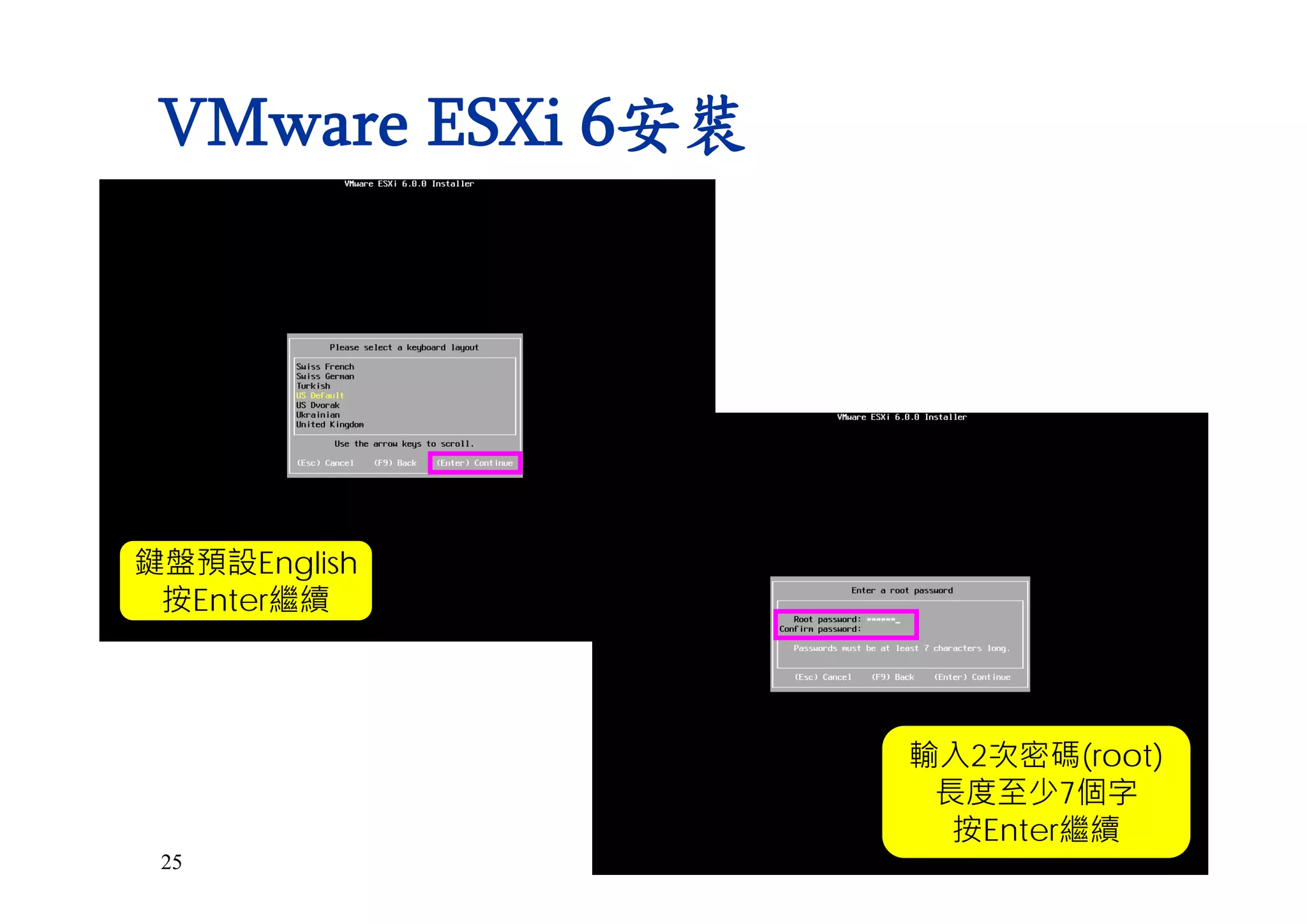

- 25.
- 26.

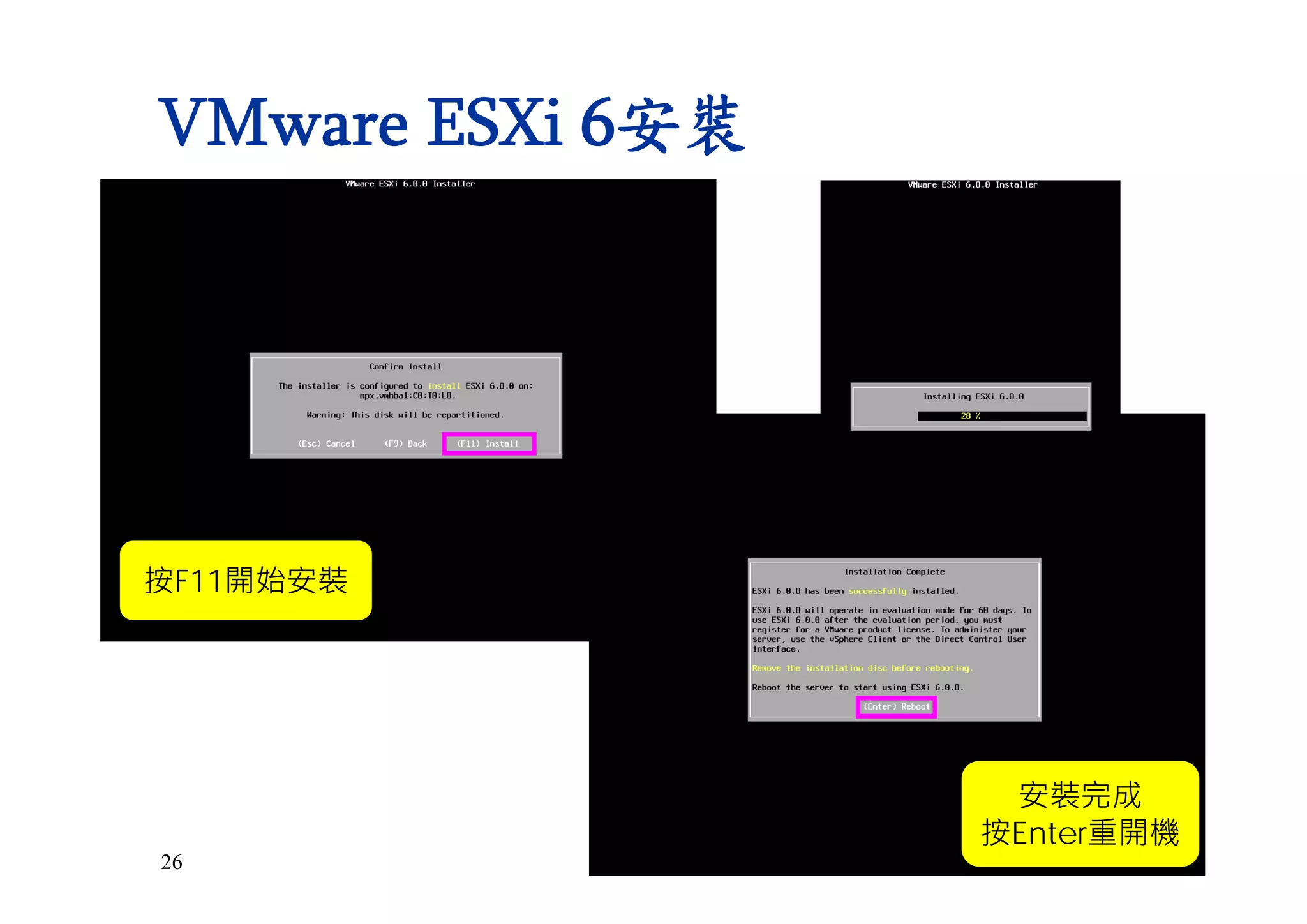

- 27.

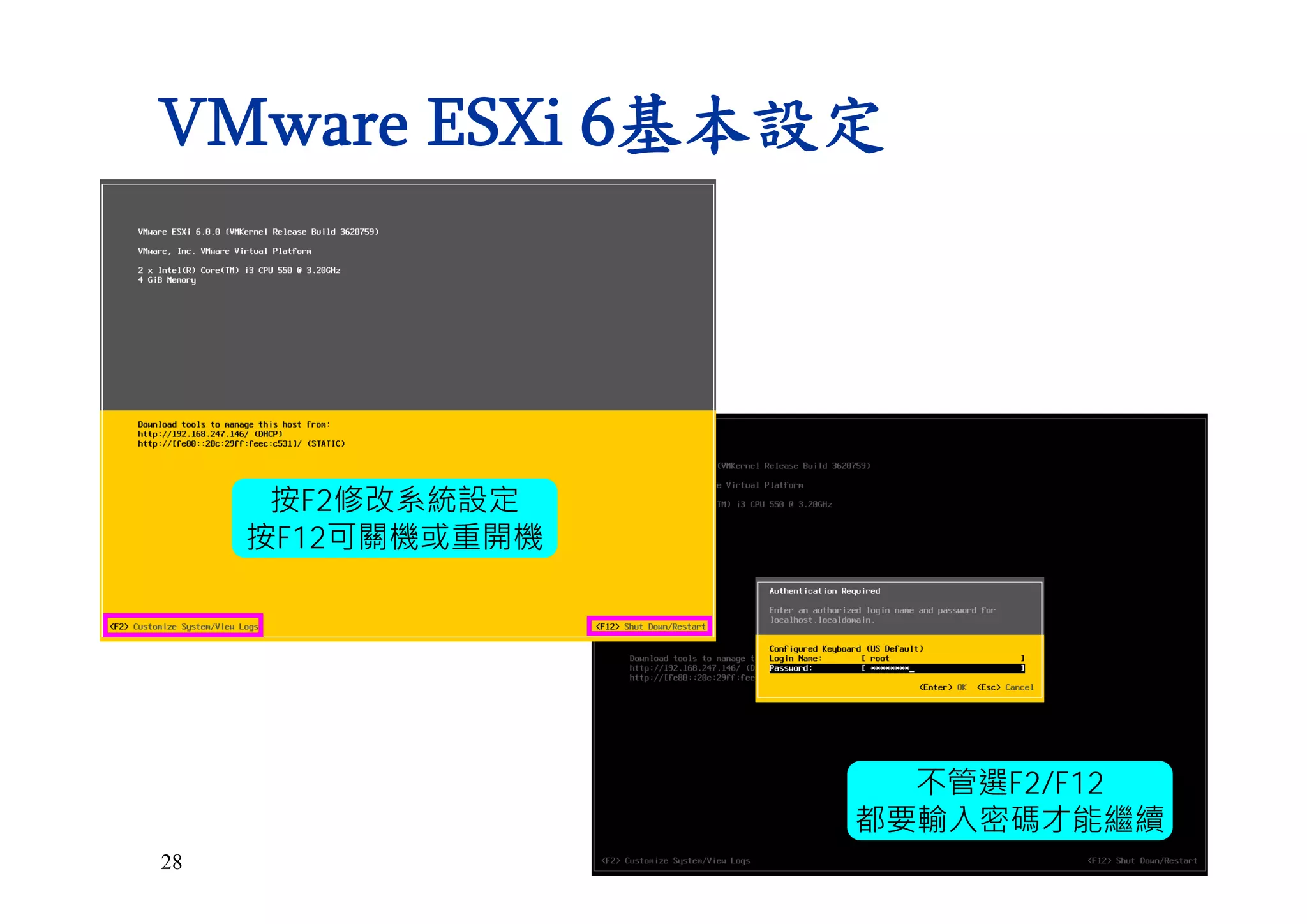

- 28.

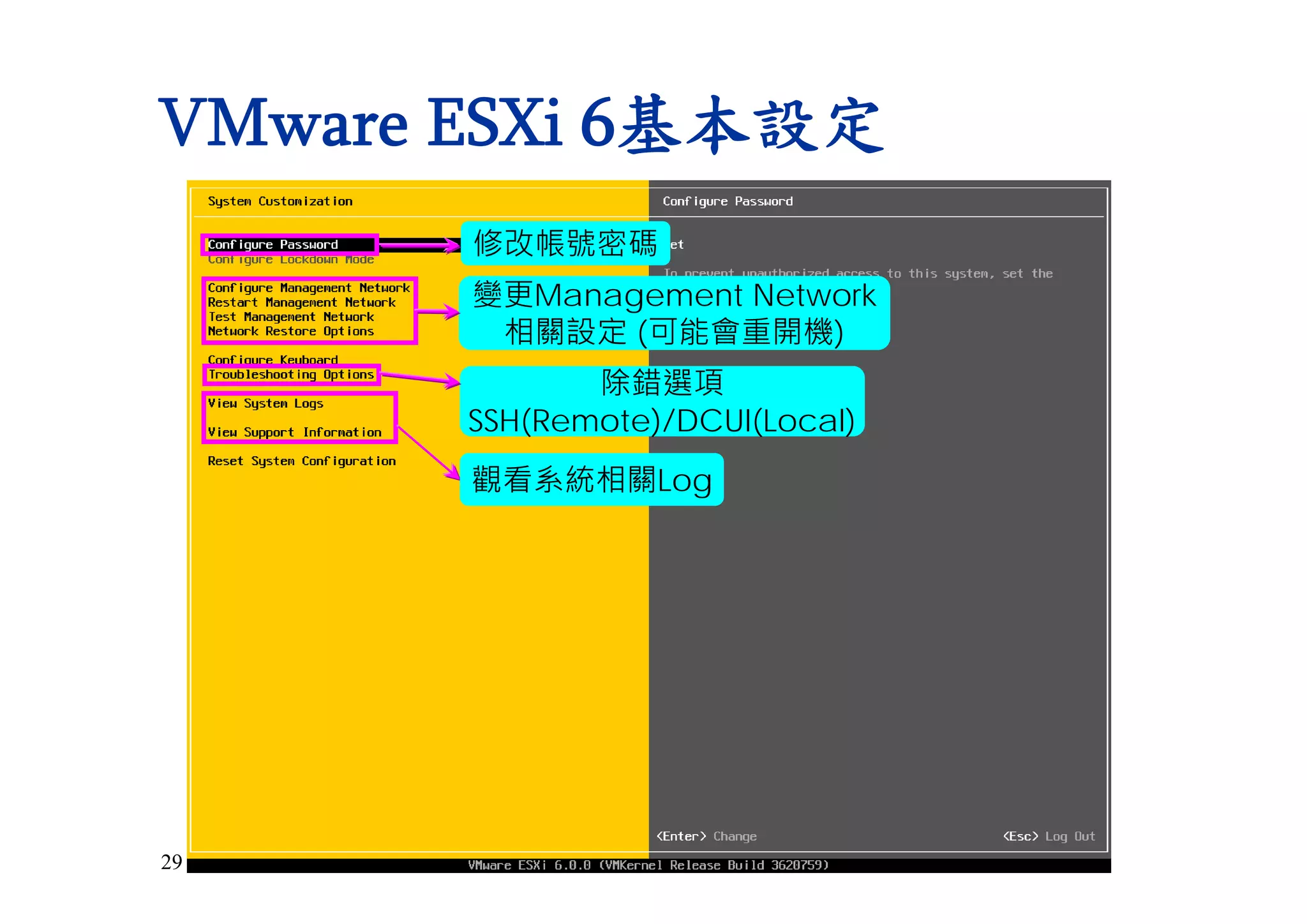

- 29. 29 VMware ESXi 6基本設定 修改帳號密碼 變更ManagementNetwork 相關設定 (可能會重開機) 除錯選項 SSH(Remote)/DCUI(Local) 觀看系統相關Log

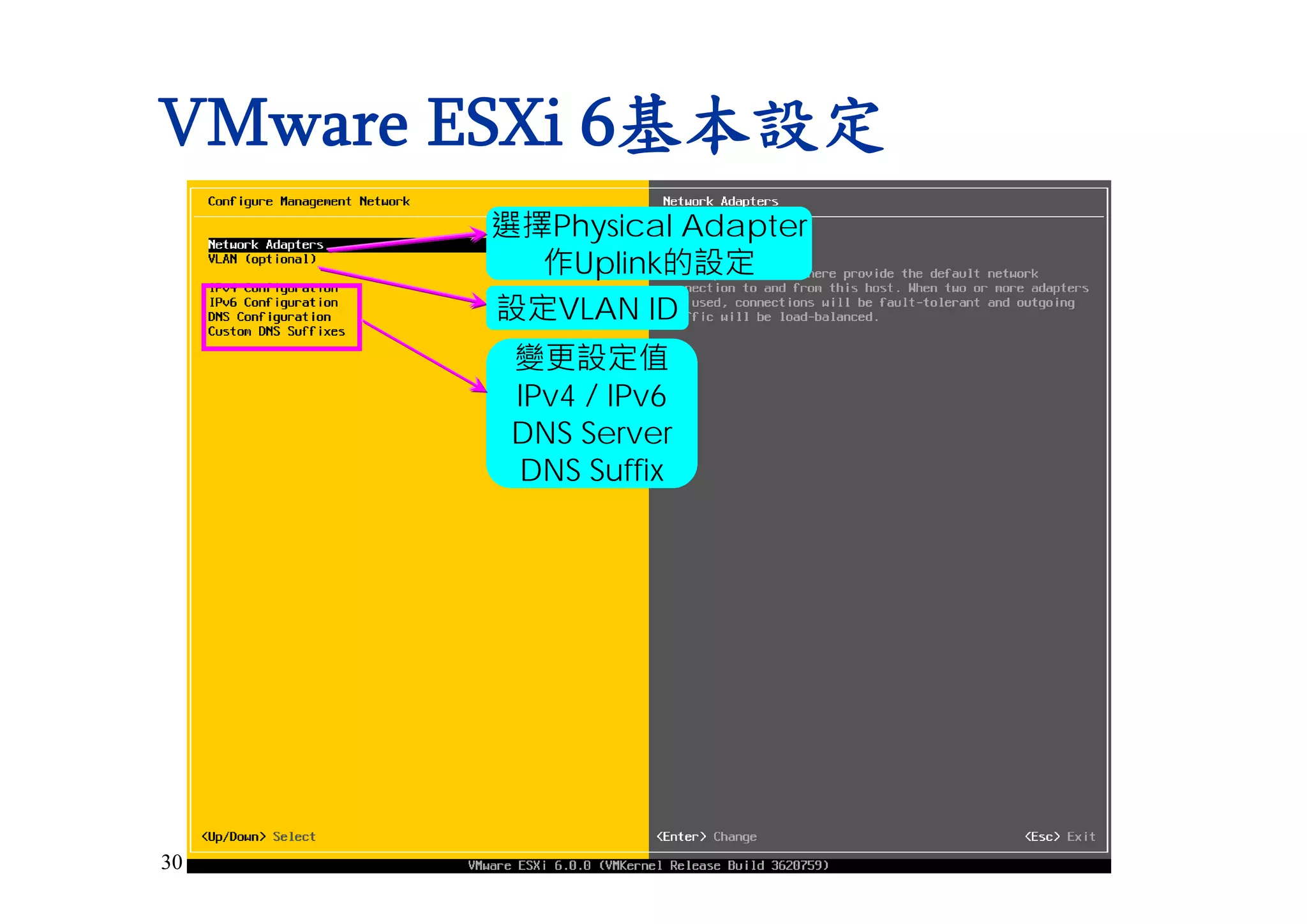

- 30. 30 VMware ESXi 6基本設定 選擇PhysicalAdapter 作Uplink的設定 變更設定值 IPv4 / IPv6 DNS Server DNS Suffix 設定VLAN ID

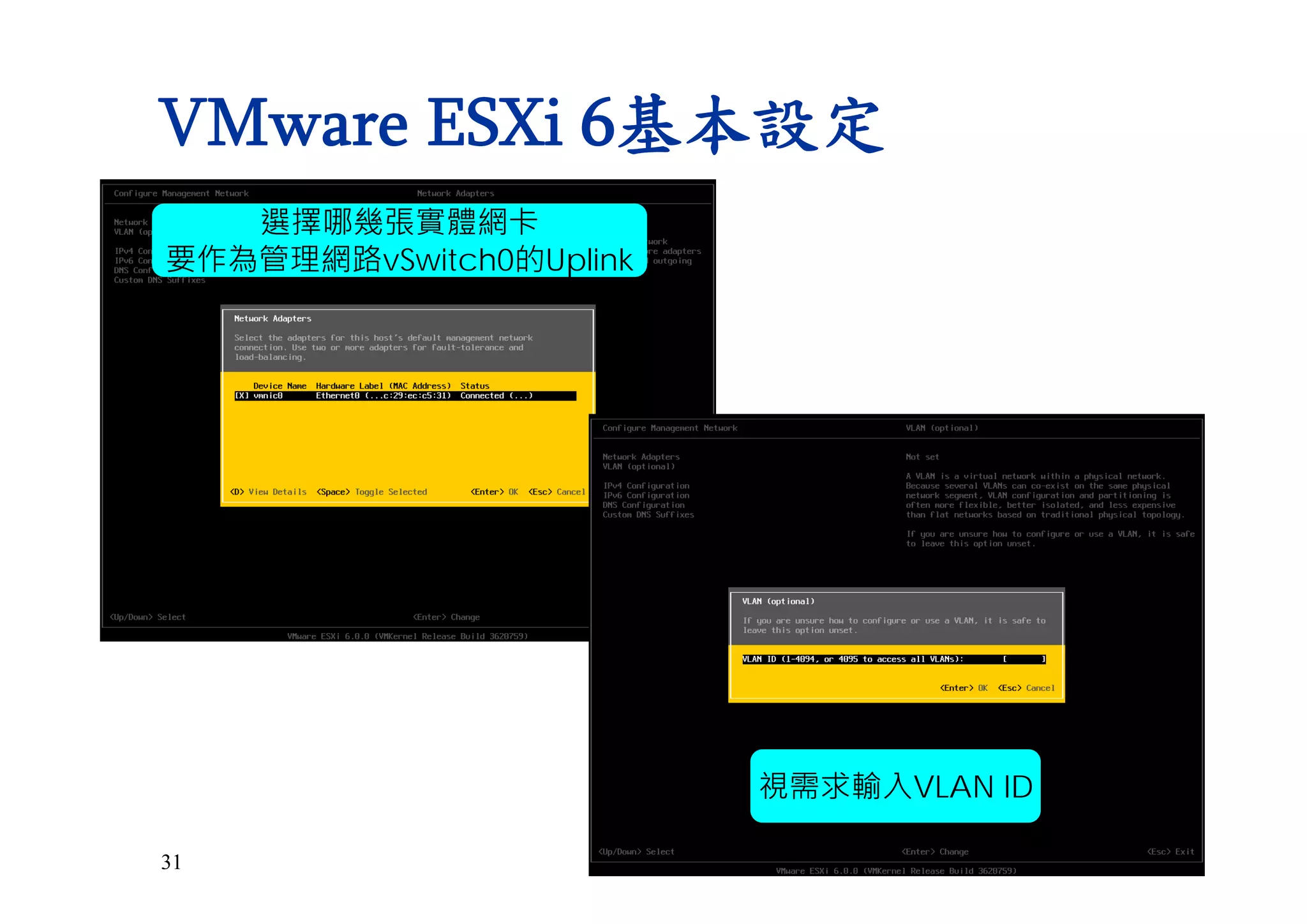

- 31.

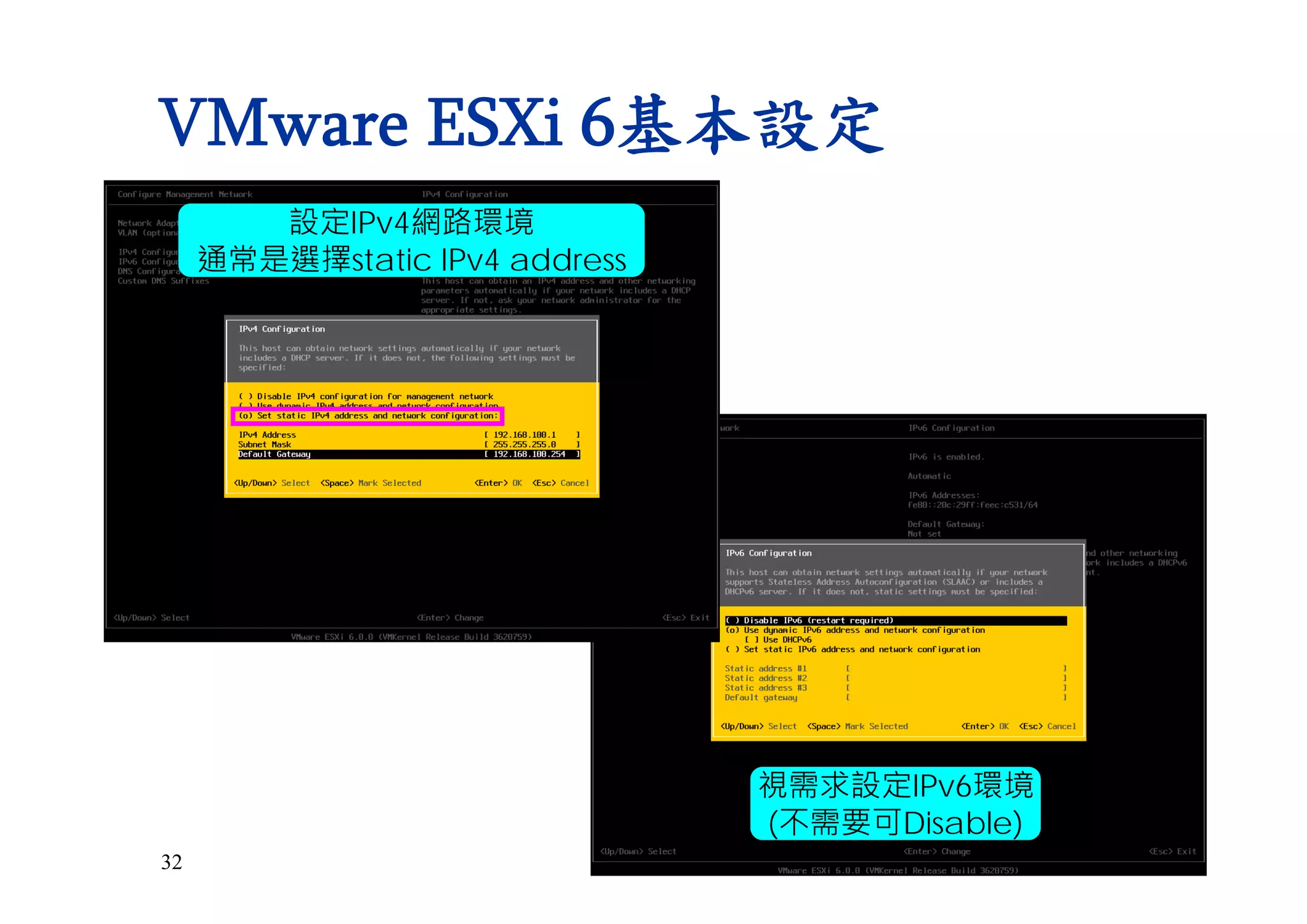

- 32. 32 VMware ESXi 6基本設定 設定IPv4網路環境 通常是選擇staticIPv4 address 視需求設定IPv6環境 (不需要可Disable)

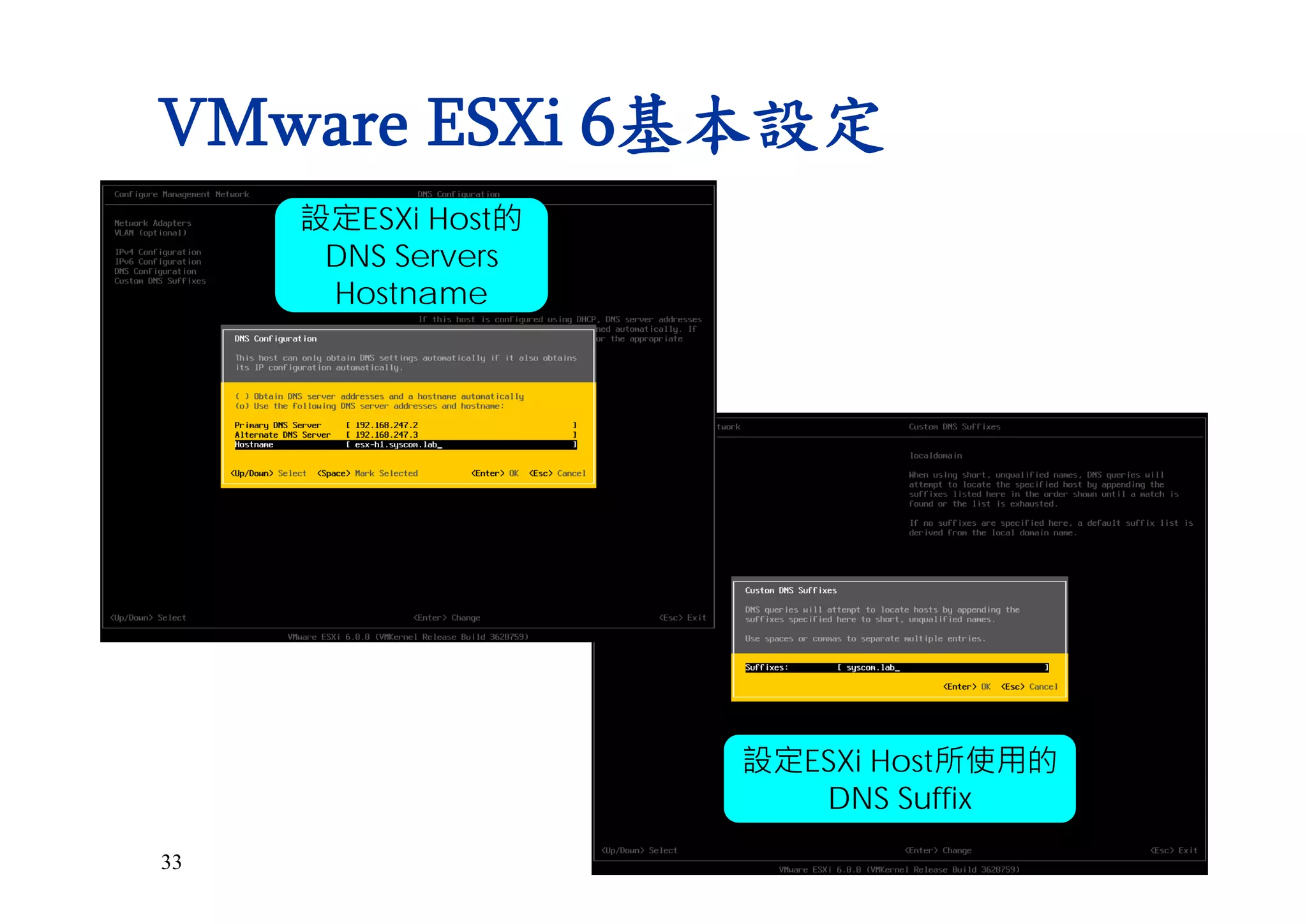

- 33. 33 VMware ESXi 6基本設定 設定ESXiHost的 DNS Servers Hostname 設定ESXi Host所使用的 DNS Suffix

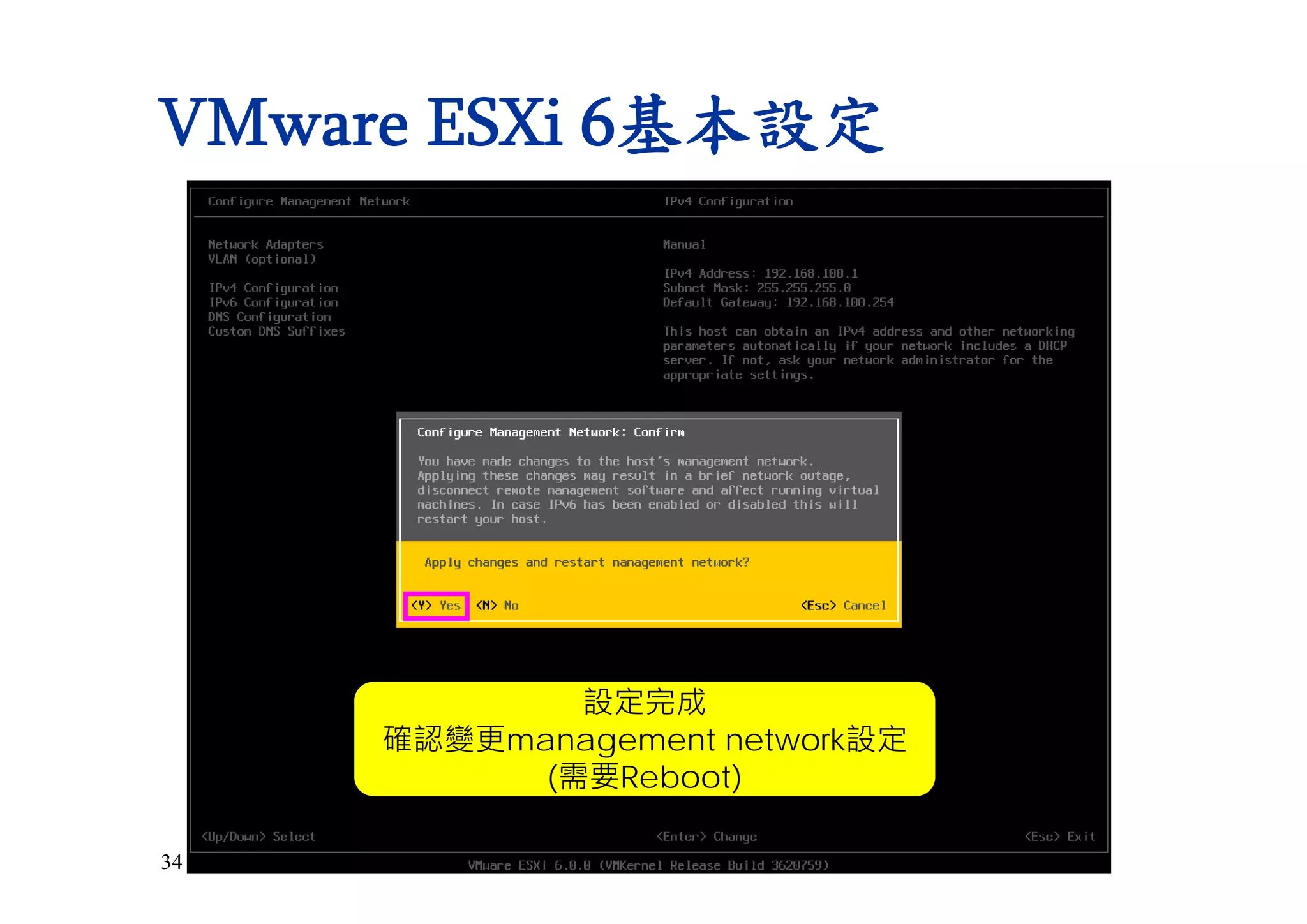

- 34. 34 VMware ESXi 6基本設定 設定ESXiHost的 DNS Servers Hostname 設定完成 確認變更management network設定 (需要Reboot)
- 35. VMware vCenter Server6 安裝佈署

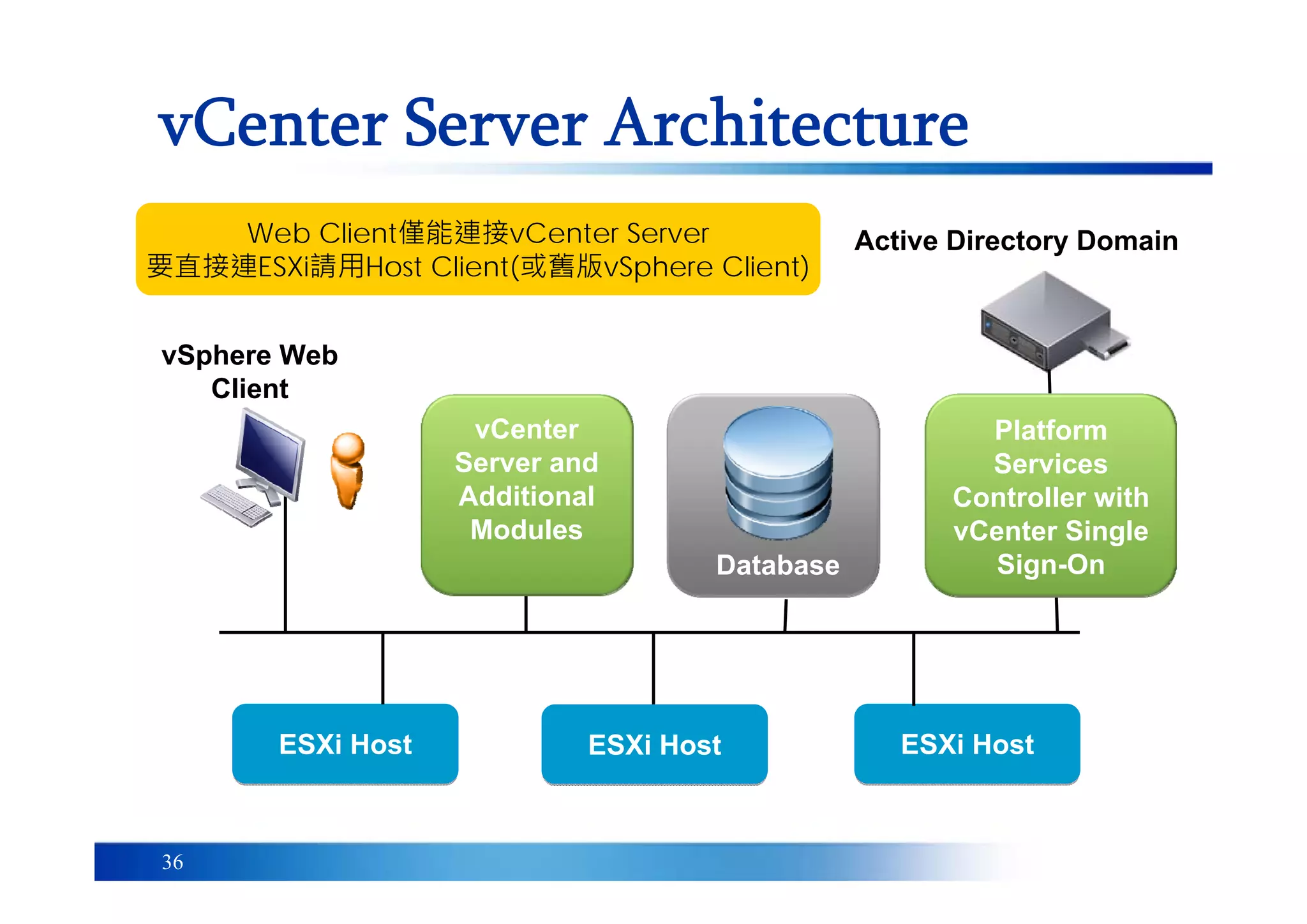

- 36. 36 vCenter Server Architecture ESXiHostESXi Host ESXi HostESXi HostESXi HostESXi Host vSphere Web Client vCenter Server and Additional Modules Database Active Directory Domain Platform Services Controller with vCenter Single Sign-On Web Client僅能連接vCenter Server 要直接連ESXi請用Host Client(或舊版vSphere Client)

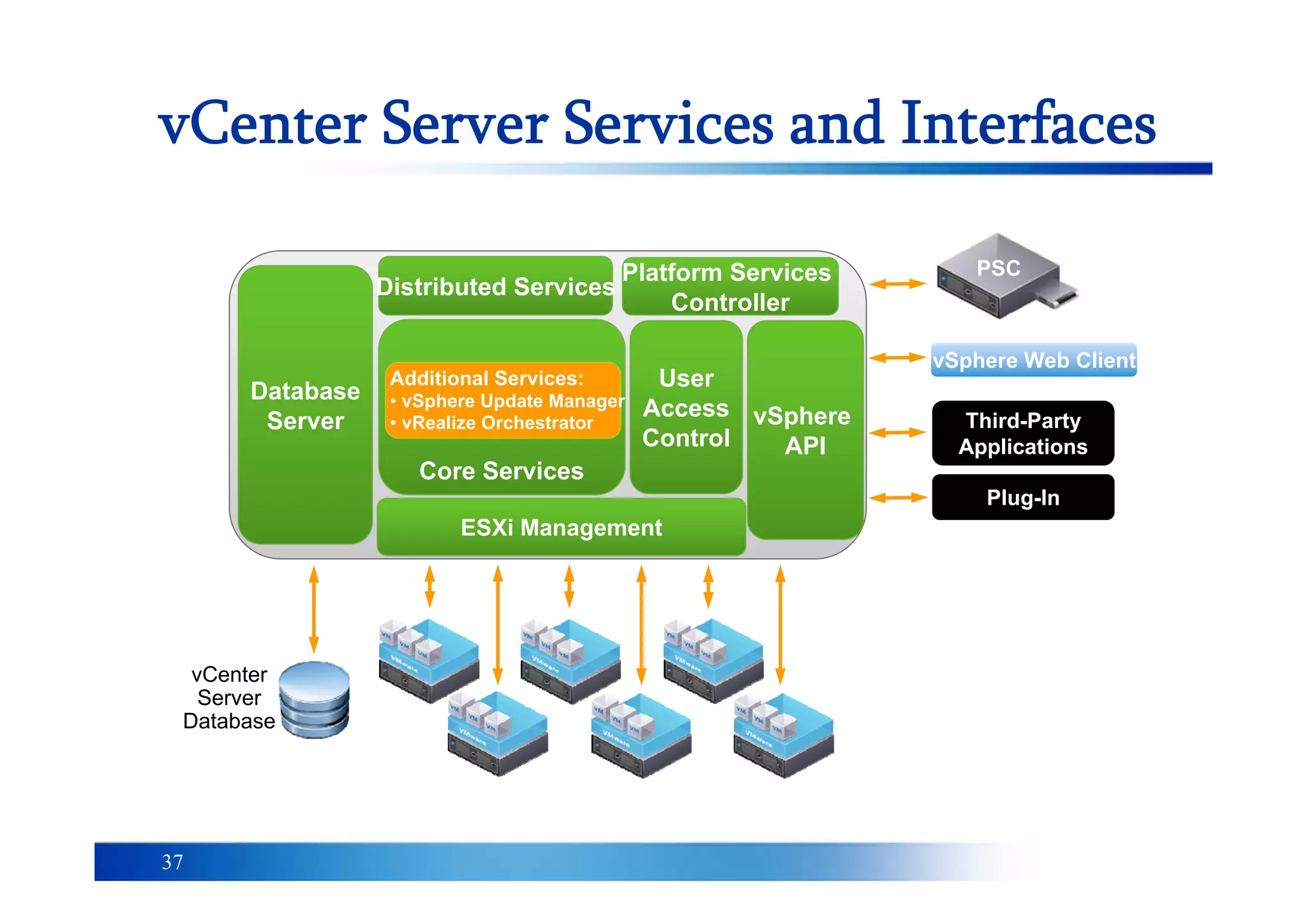

- 37. 37 vCenter Server Servicesand Interfaces Database Server Distributed Services Platform Services Controller vSphere API User Access Control ESXi Management Core Services Additional Services: • vSphere Update Manager • vRealize Orchestrator vSphere Web Client Third-Party Applications Plug-In PSC vCenter Server Database

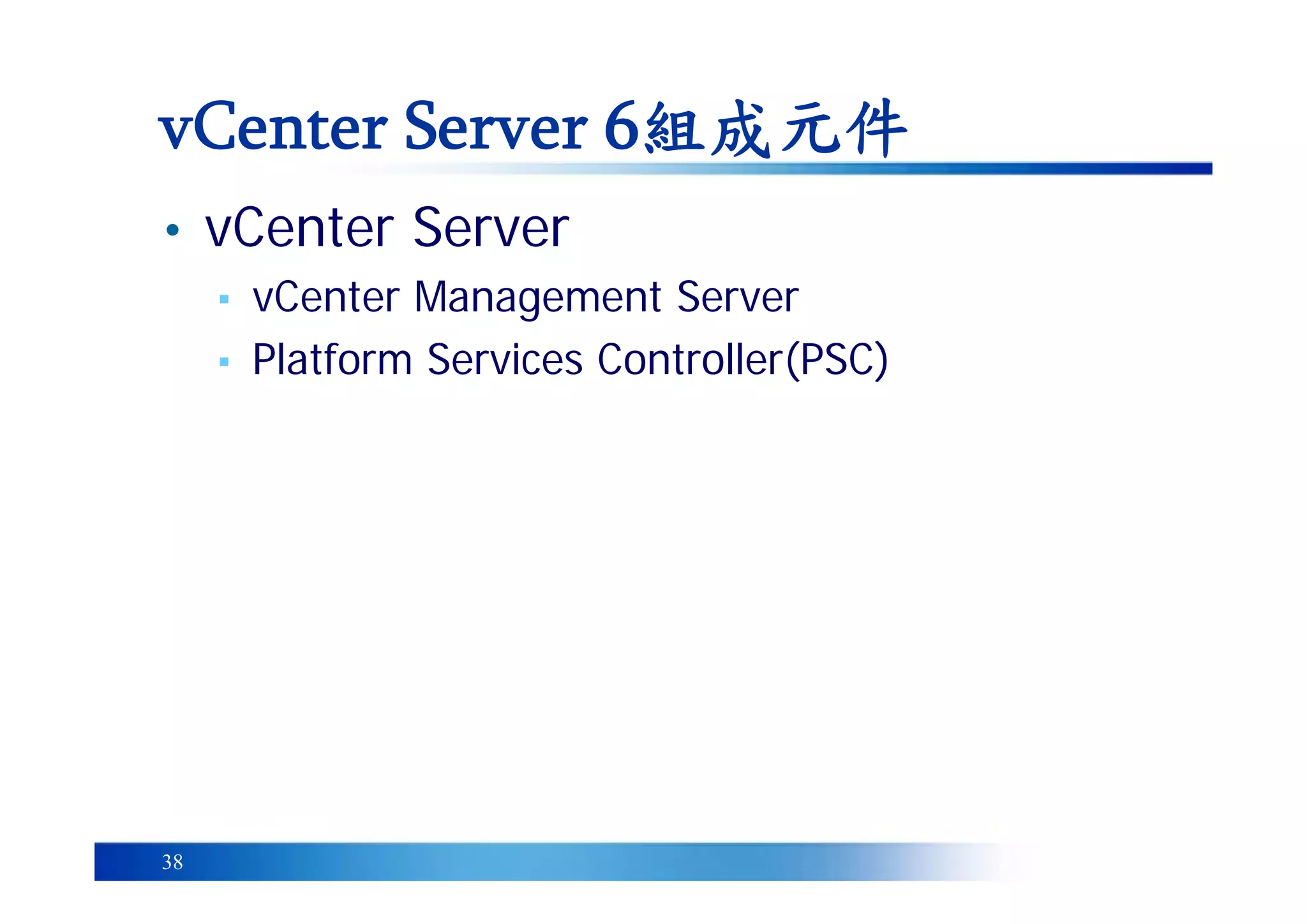

- 38. 38 • vCenter Server ▪vCenter Management Server ▪ Platform Services Controller(PSC) vCenter Server 6組成元件

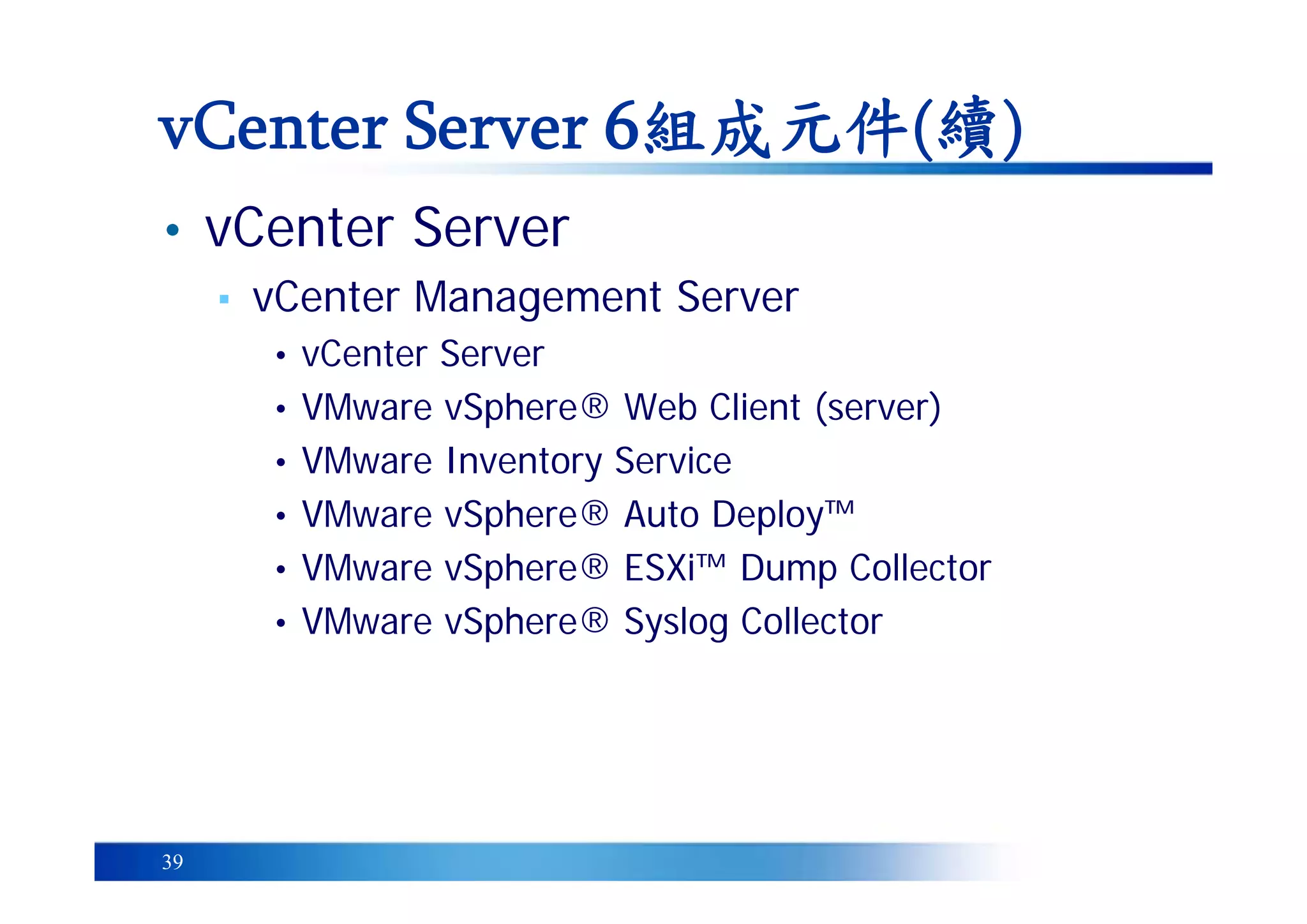

- 39. 39 • vCenter Server ▪vCenter Management Server • vCenter Server • VMware vSphere® Web Client (server) • VMware Inventory Service • VMware vSphere® Auto Deploy™ • VMware vSphere® ESXi™ Dump Collector • VMware vSphere® Syslog Collector vCenter Server 6組成元件(續)

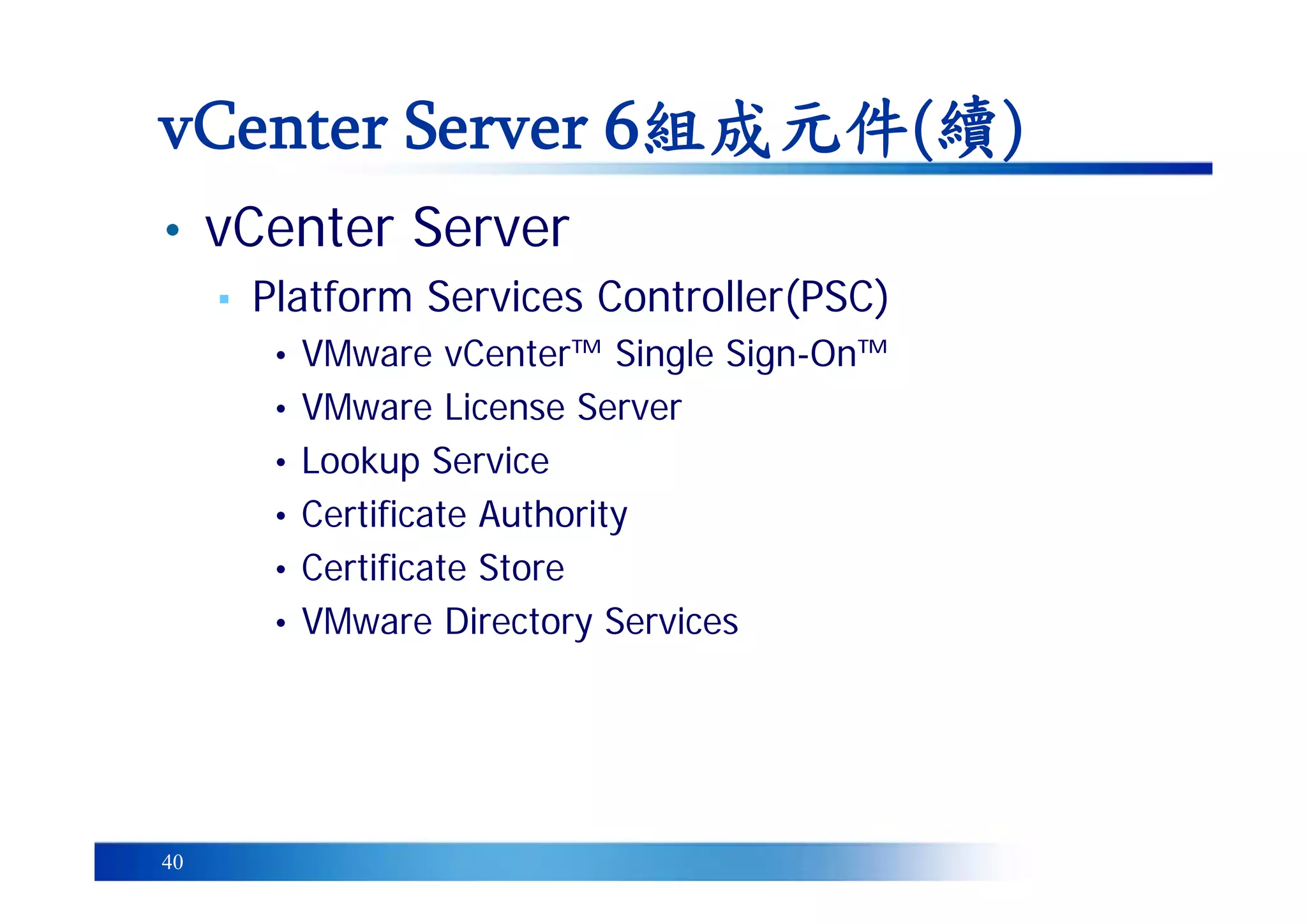

- 40. 40 • vCenter Server ▪Platform Services Controller(PSC) • VMware vCenter™ Single Sign-On™ • VMware License Server • Lookup Service • Certificate Authority • Certificate Store • VMware Directory Services vCenter Server 6組成元件(續)

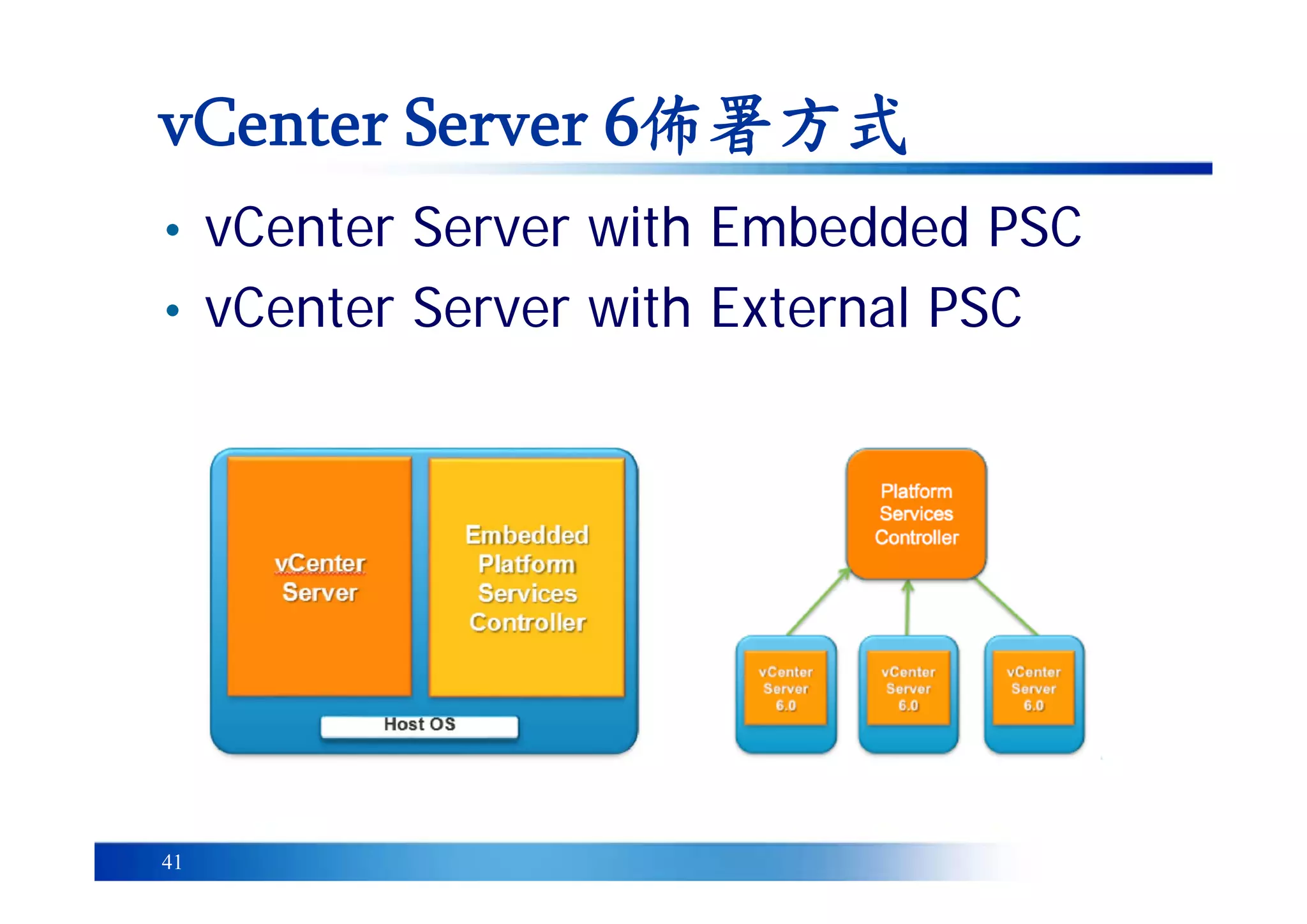

- 41. 41 vCenter Server 6佈署方式 •vCenter Server with Embedded PSC • vCenter Server with External PSC

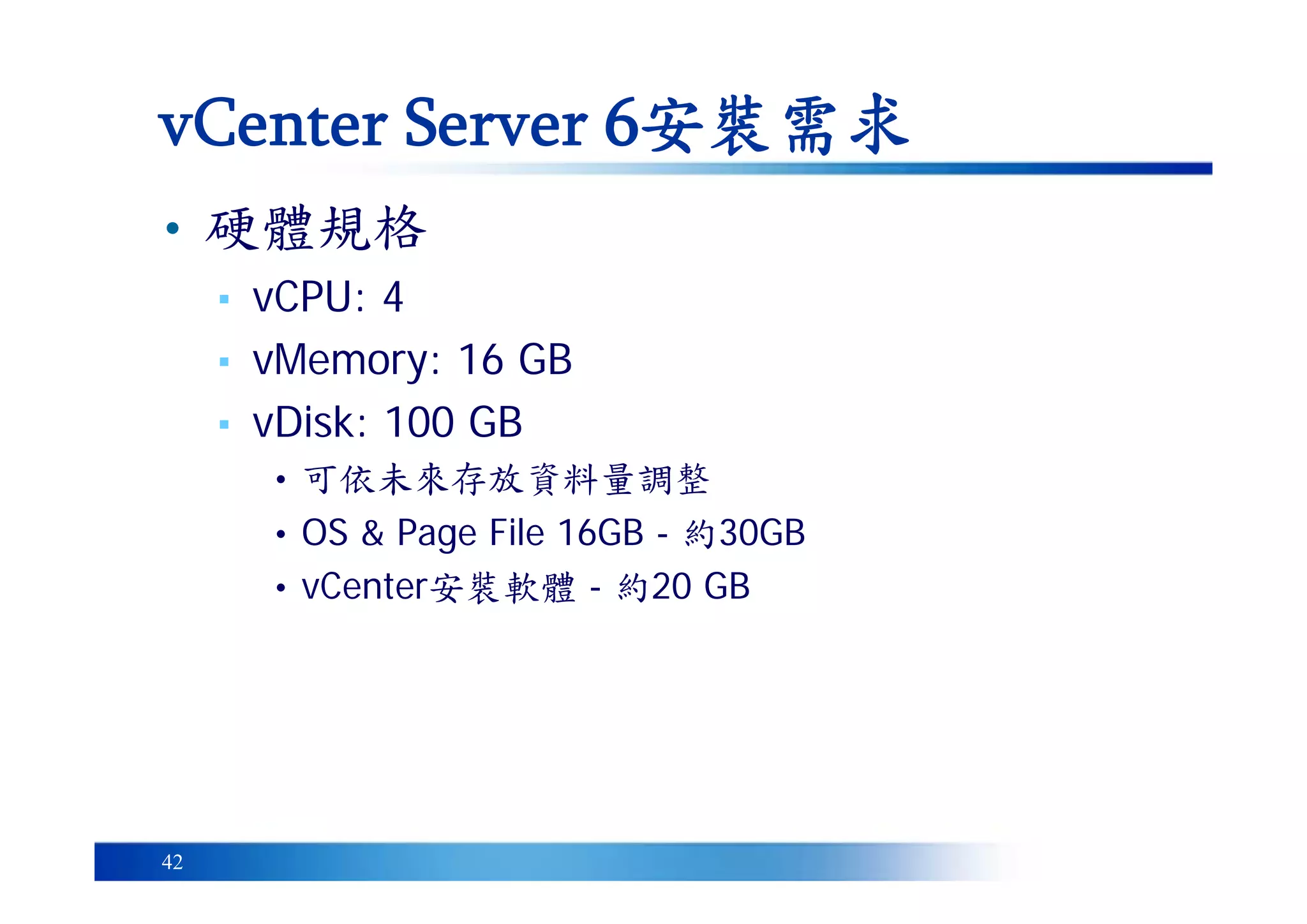

- 42. 42 • 硬體規格 ▪ vCPU:4 ▪ vMemory: 16 GB ▪ vDisk: 100 GB • 可依未來存放資料量調整 • OS & Page File 16GB - 約30GB • vCenter安裝軟體 - 約20 GB vCenter Server 6安裝需求

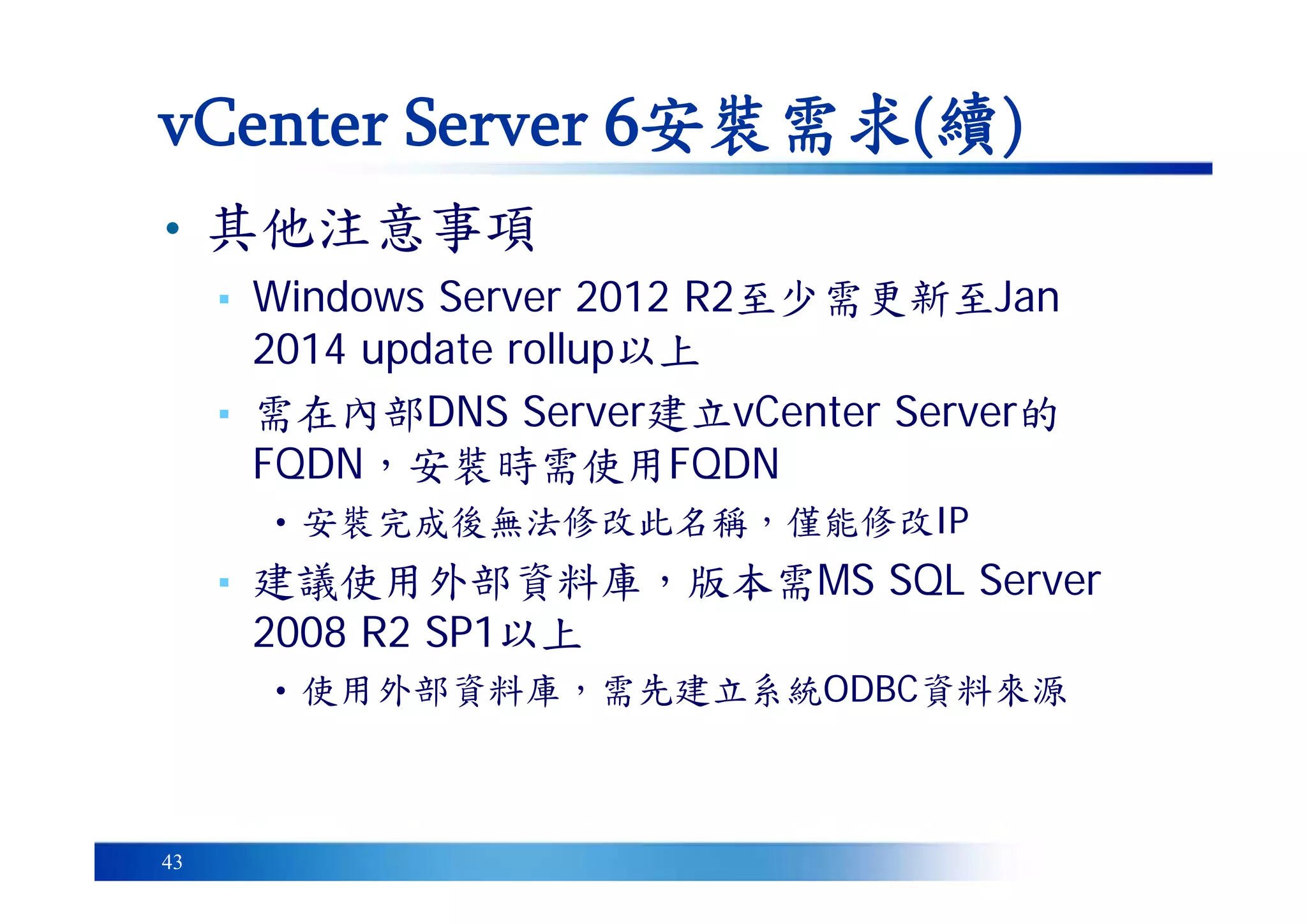

- 43. 43 • 其他注意事項 ▪ WindowsServer 2012 R2至少需更新至Jan 2014 update rollup以上 ▪ 需在內部DNS Server建立vCenter Server的 FQDN，安裝時需使用FQDN • 安裝完成後無法修改此名稱，僅能修改IP ▪ 建議使用外部資料庫，版本需MS SQL Server 2008 R2 SP1以上 • 使用外部資料庫，需先建立系統ODBC資料來源 vCenter Server 6安裝需求(續)

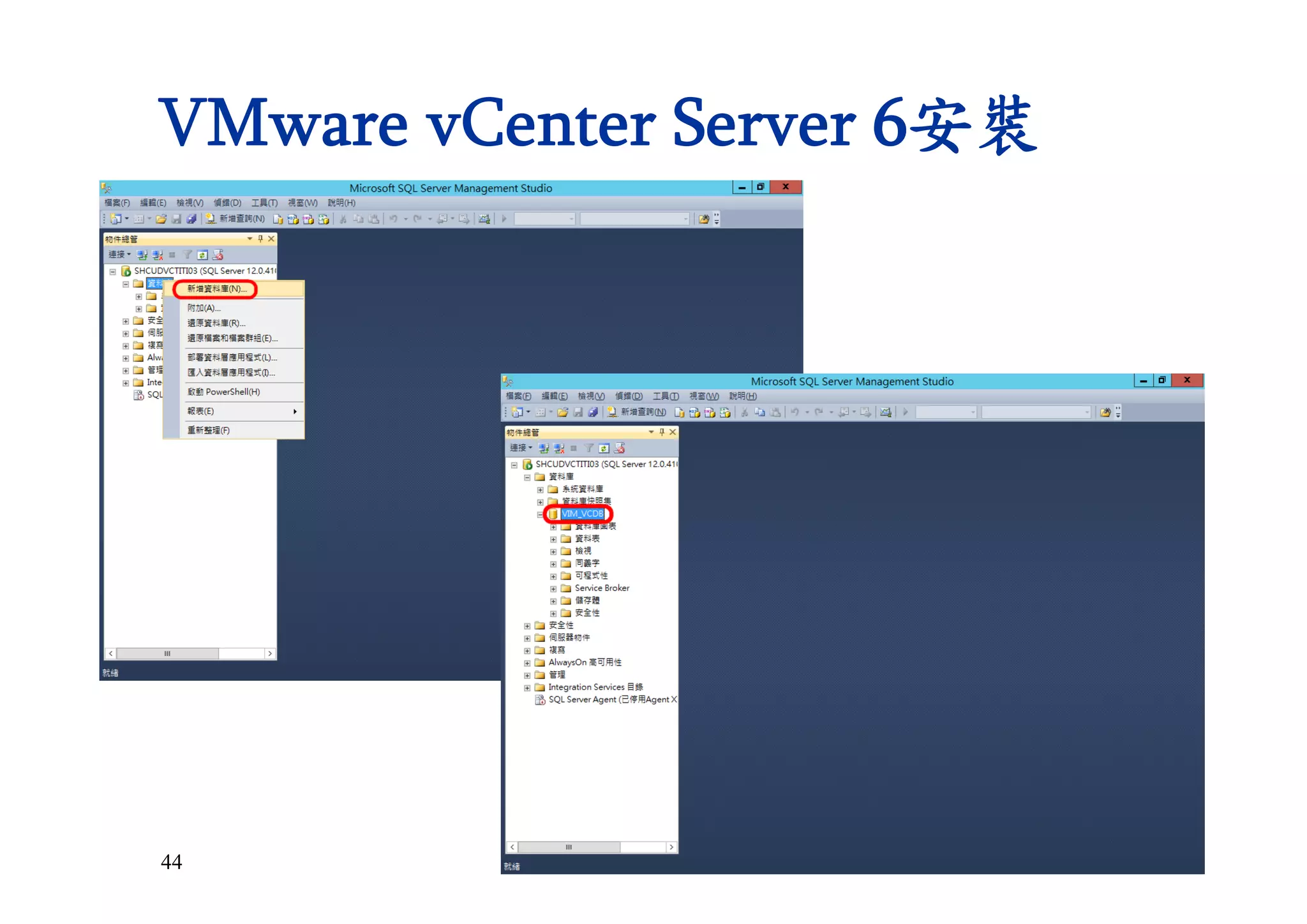

- 44.

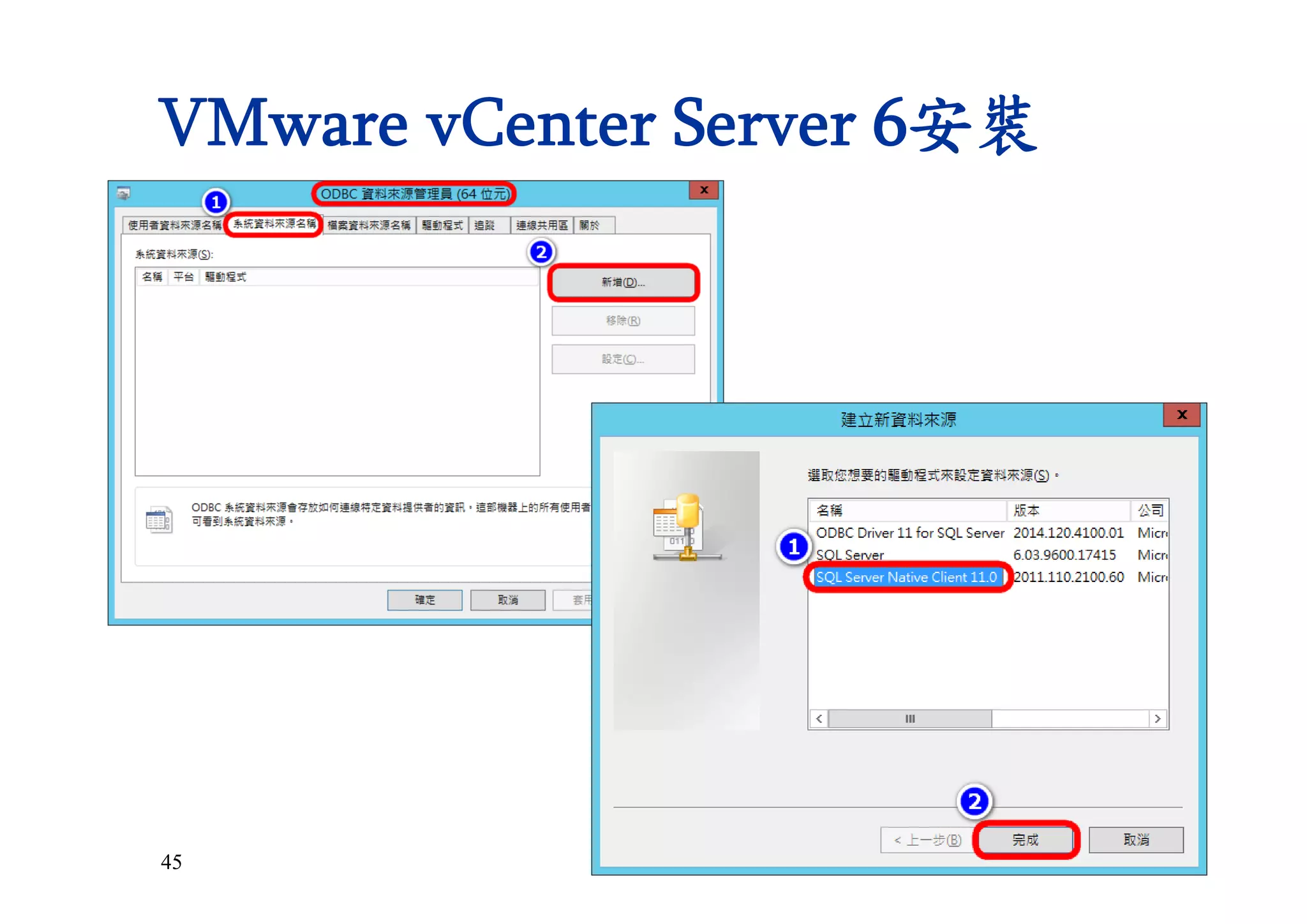

- 45.

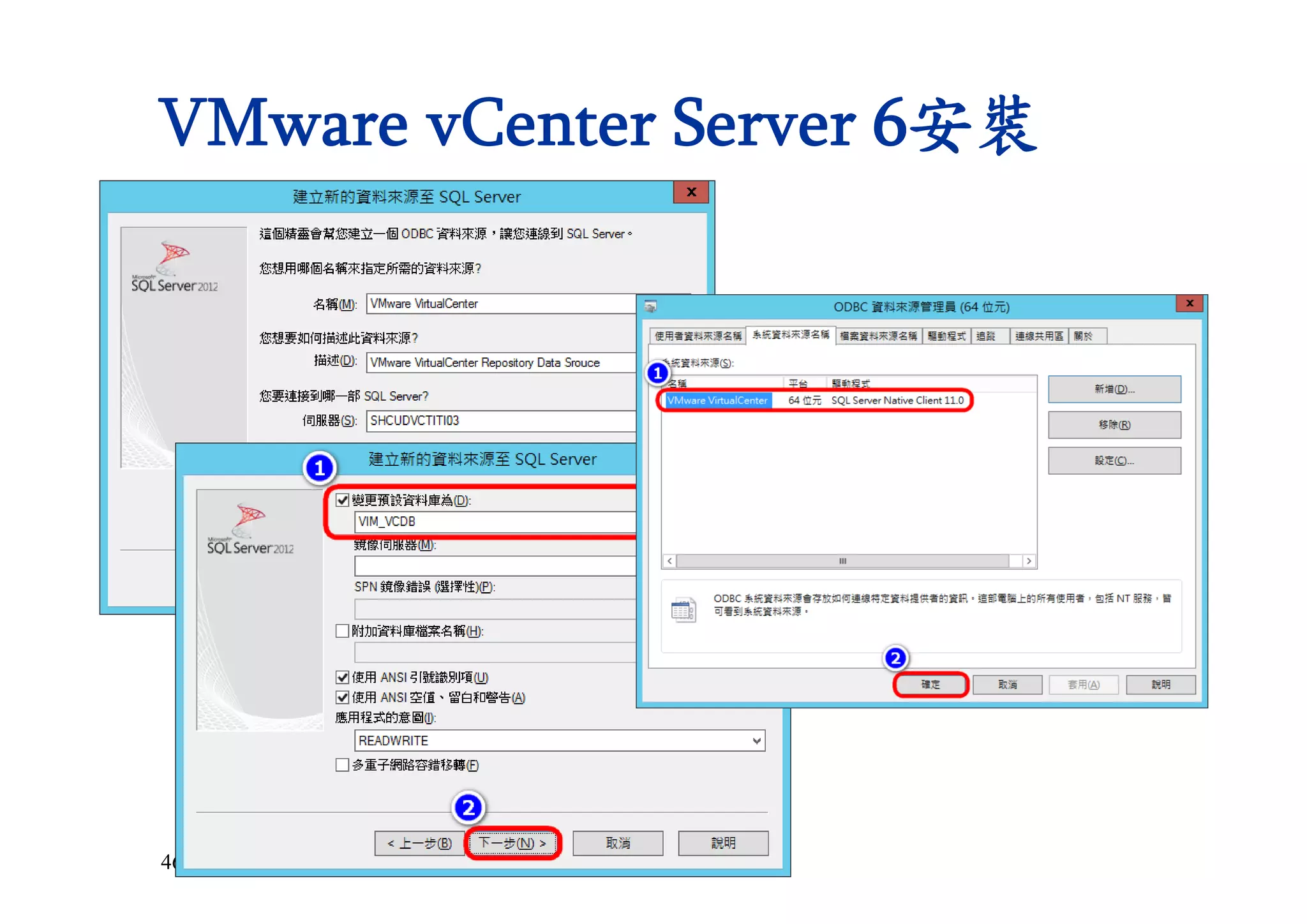

- 46.

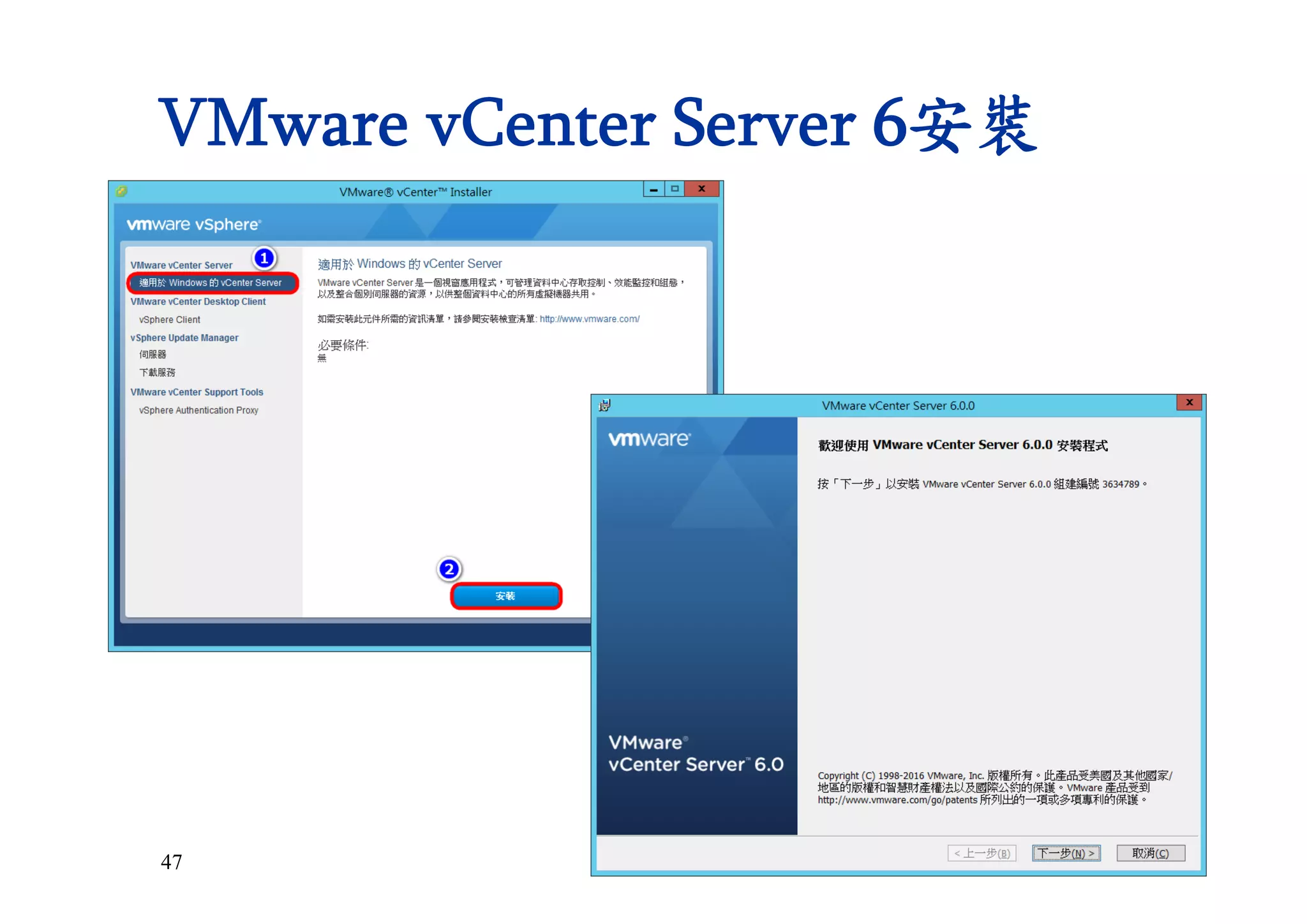

- 47.

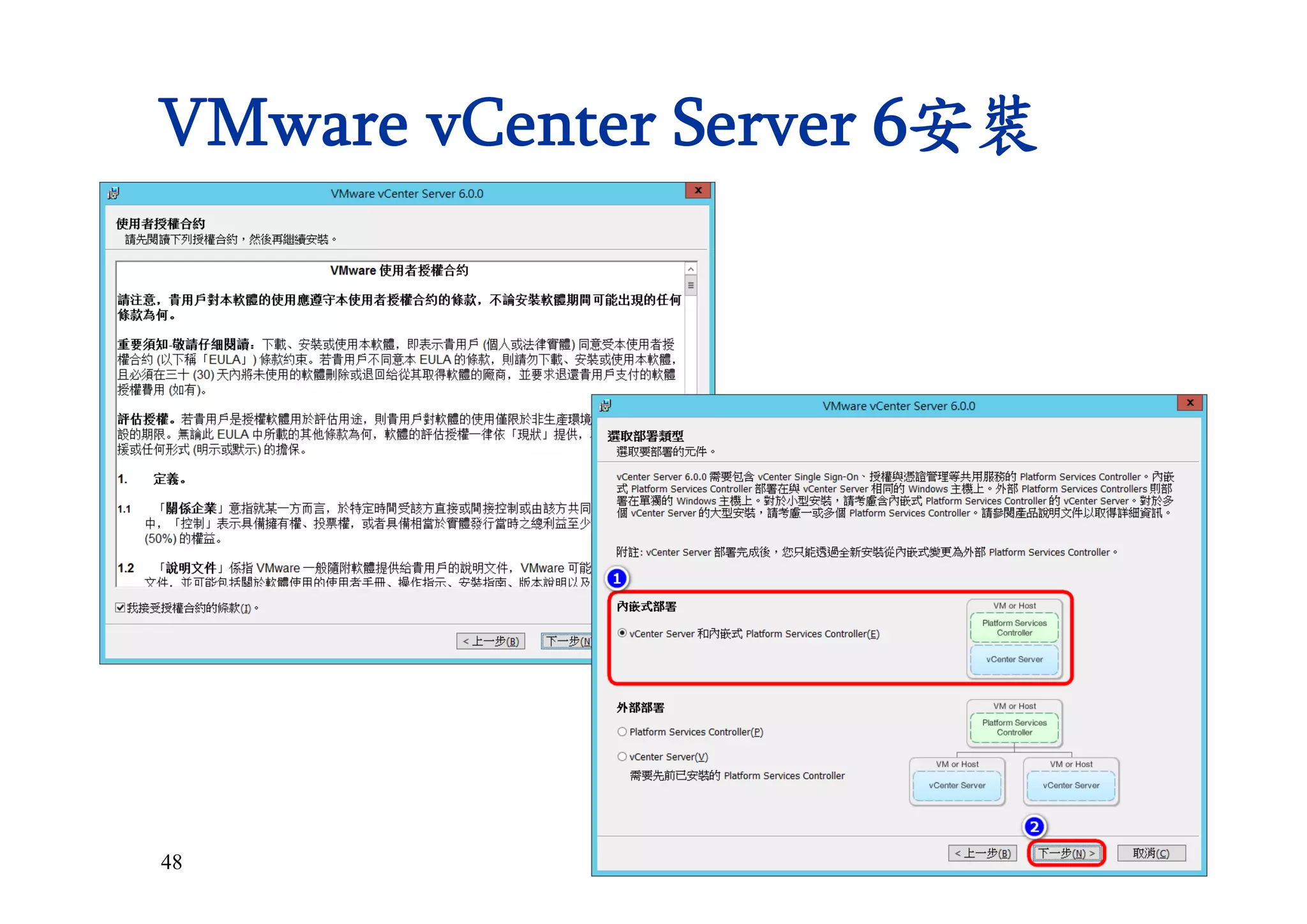

- 48.

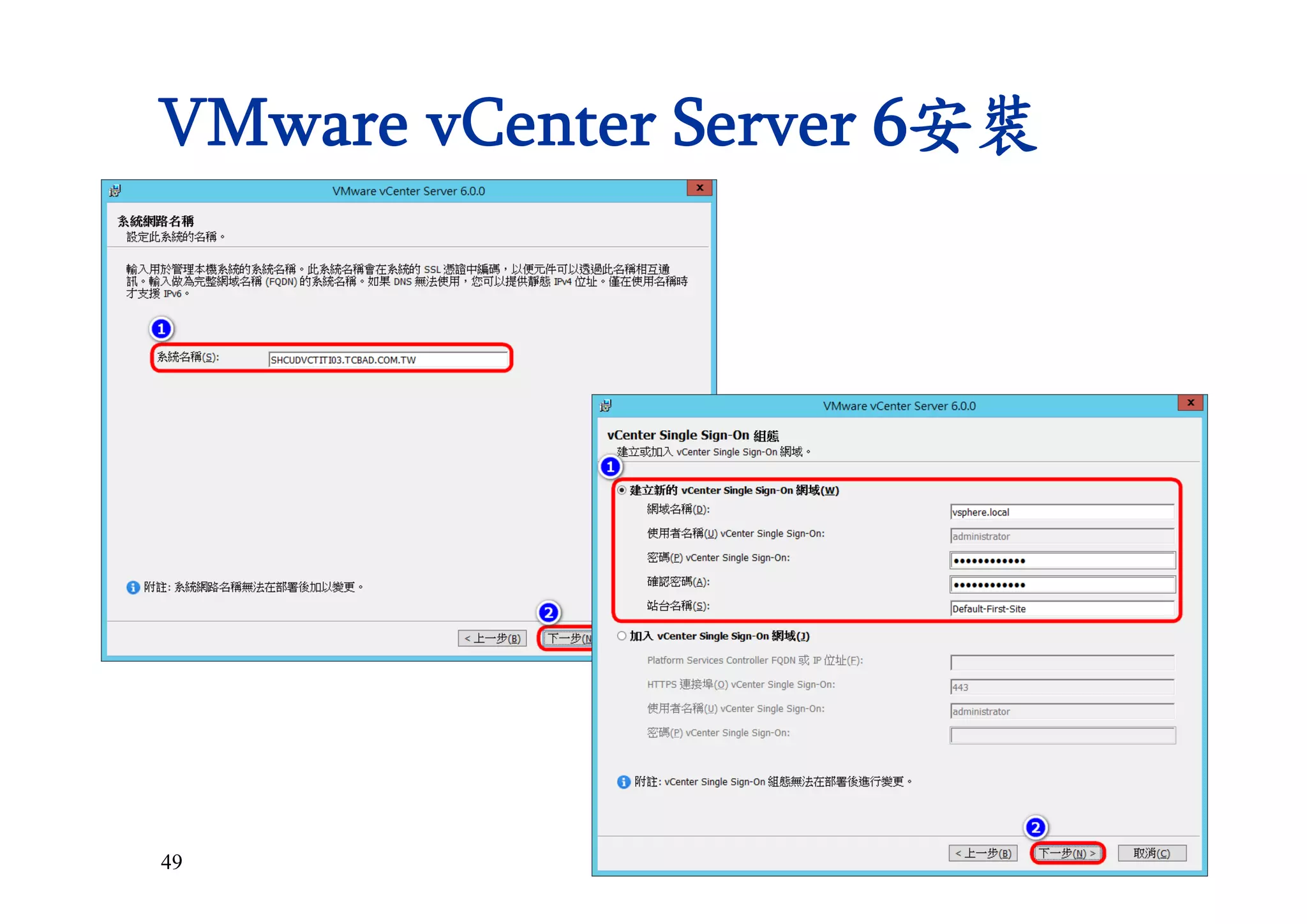

- 49.

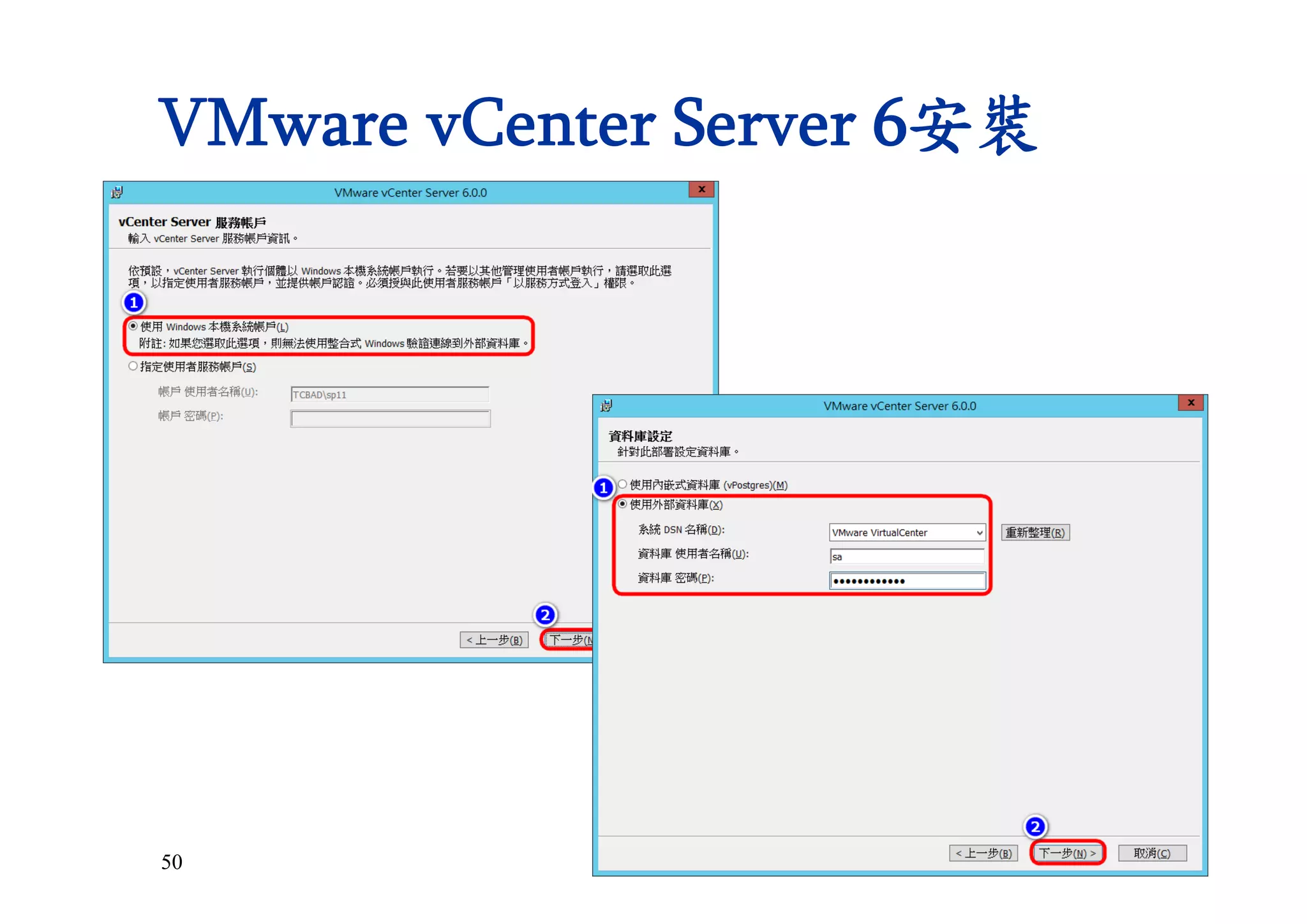

- 50.

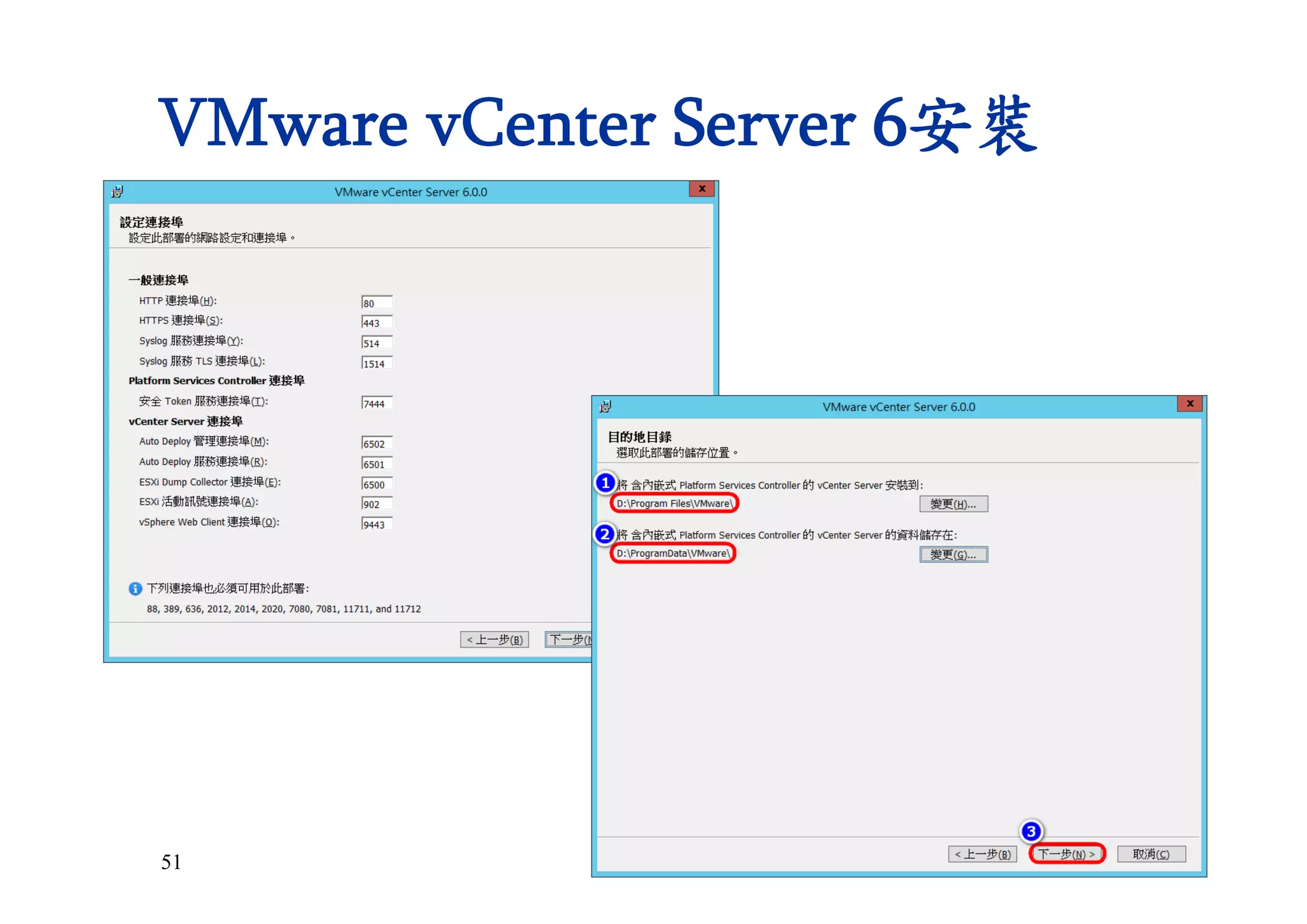

- 51.

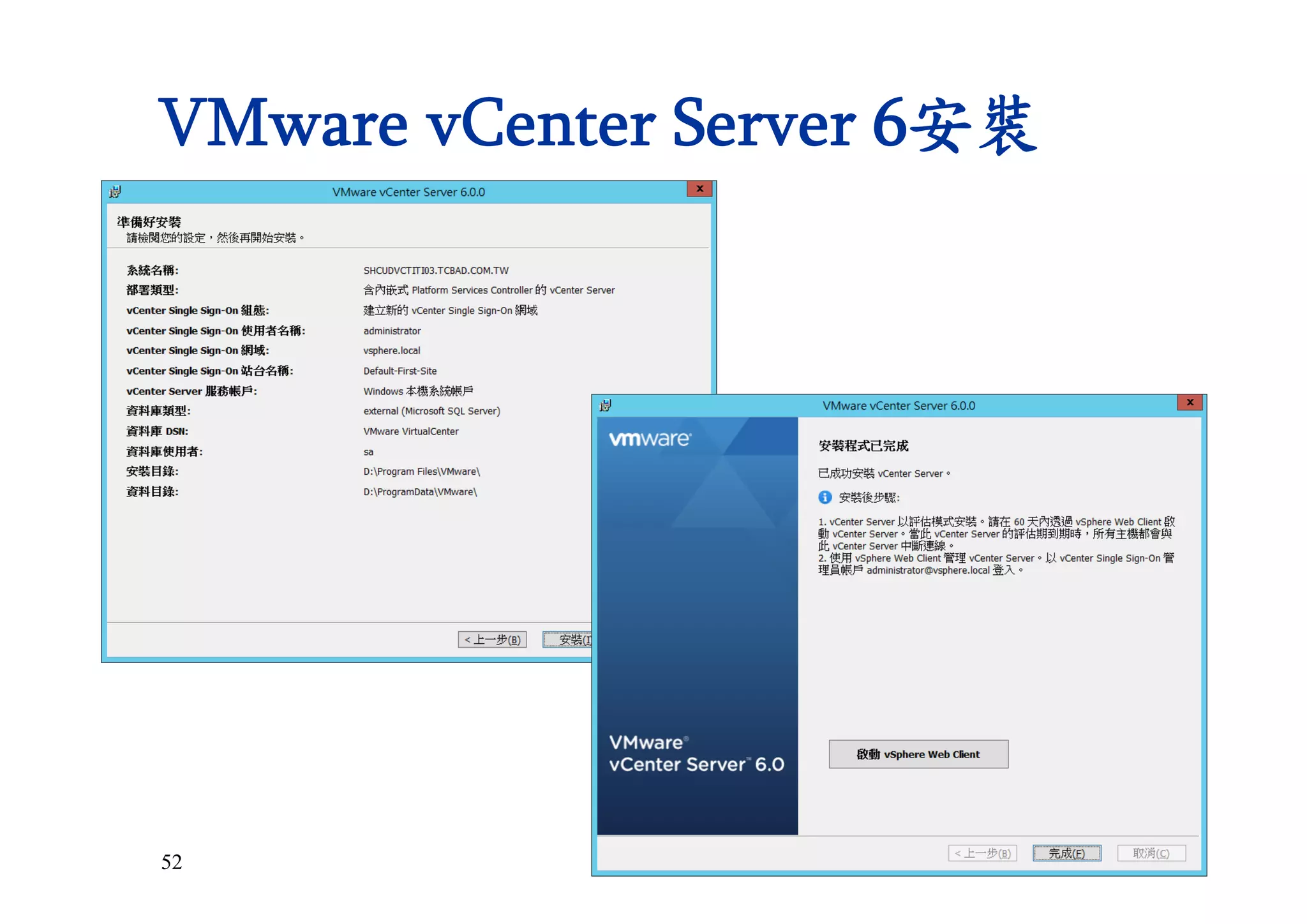

- 52.

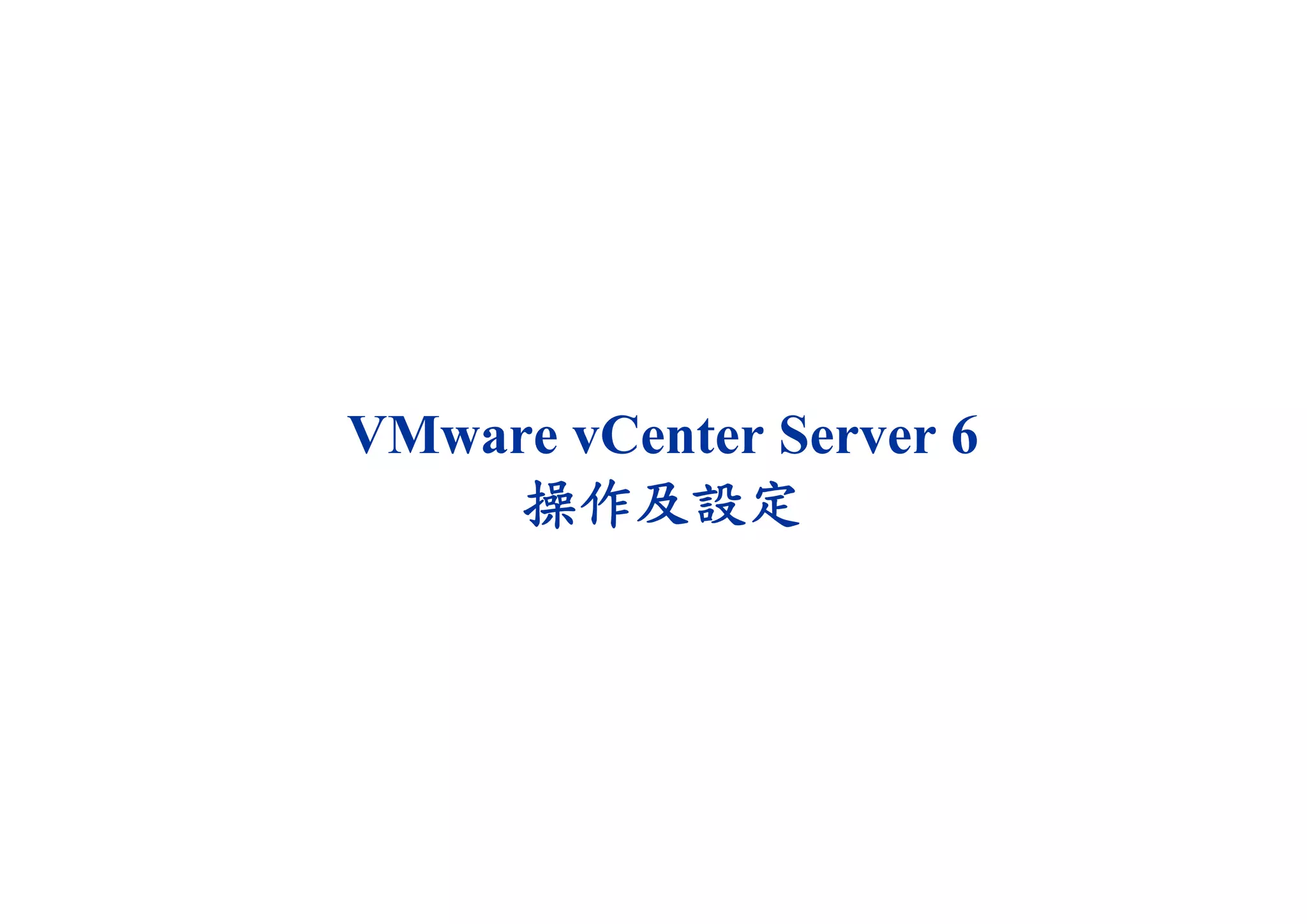

- 53. VMware vCenter Server6 操作及設定

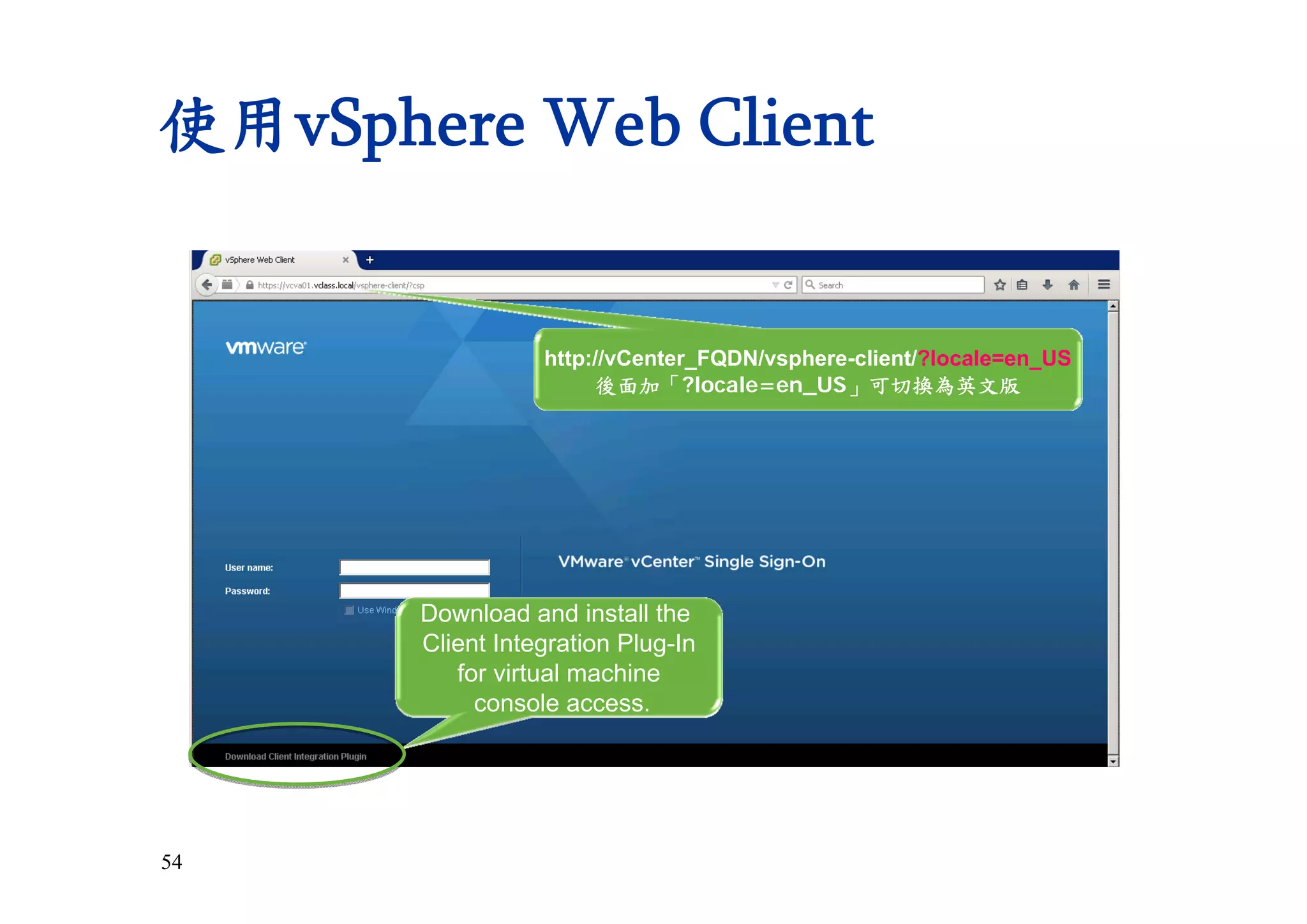

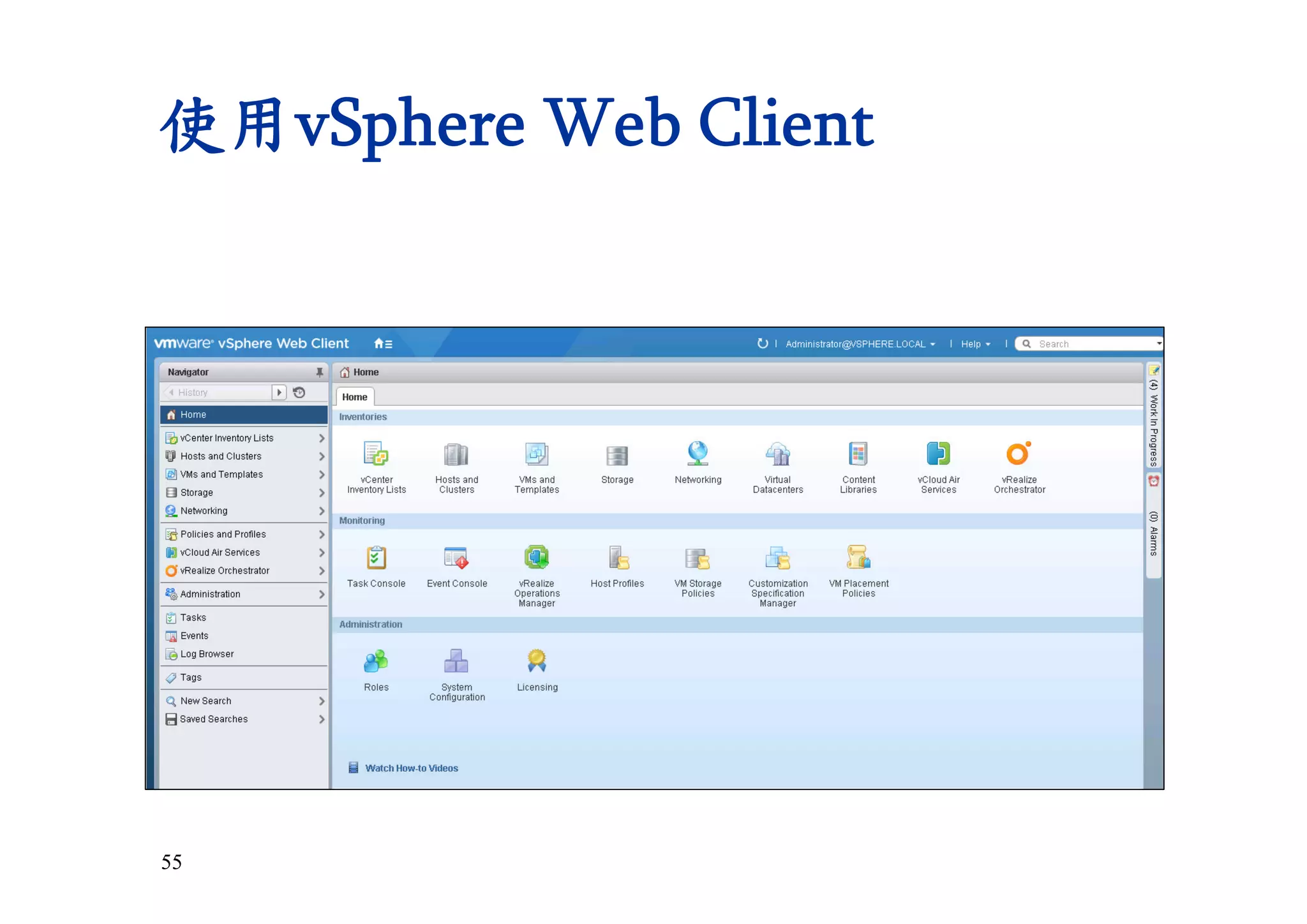

- 54. 54 使用vSphere Web Client http://vCenter_FQDN/vsphere-client/?locale=en_US 後面加「?locale=en_US」可切換為英文版 Downloadand install the Client Integration Plug-In for virtual machine console access.
- 55.

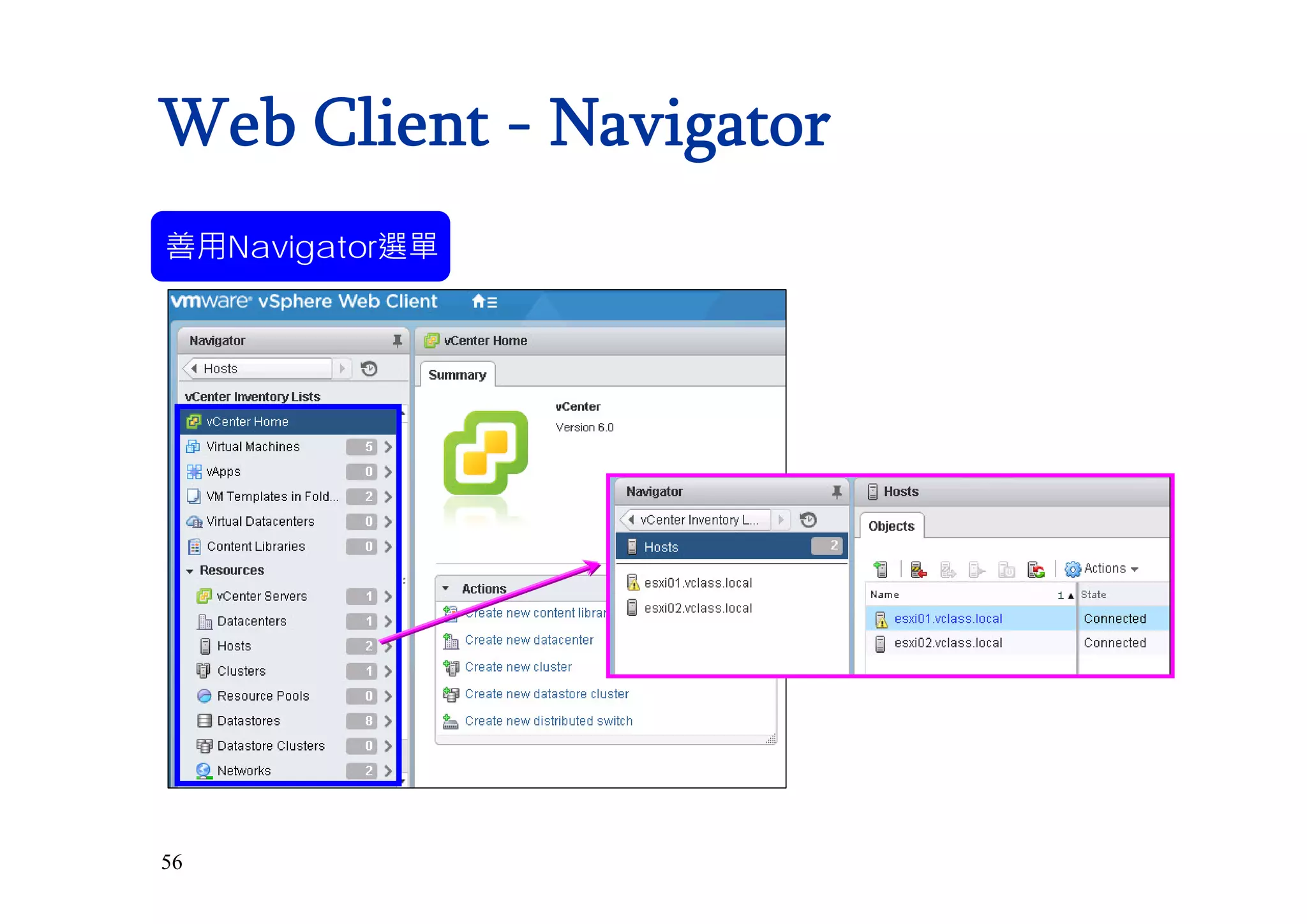

- 56. 56 Web Client -Navigator 善用Navigator選單

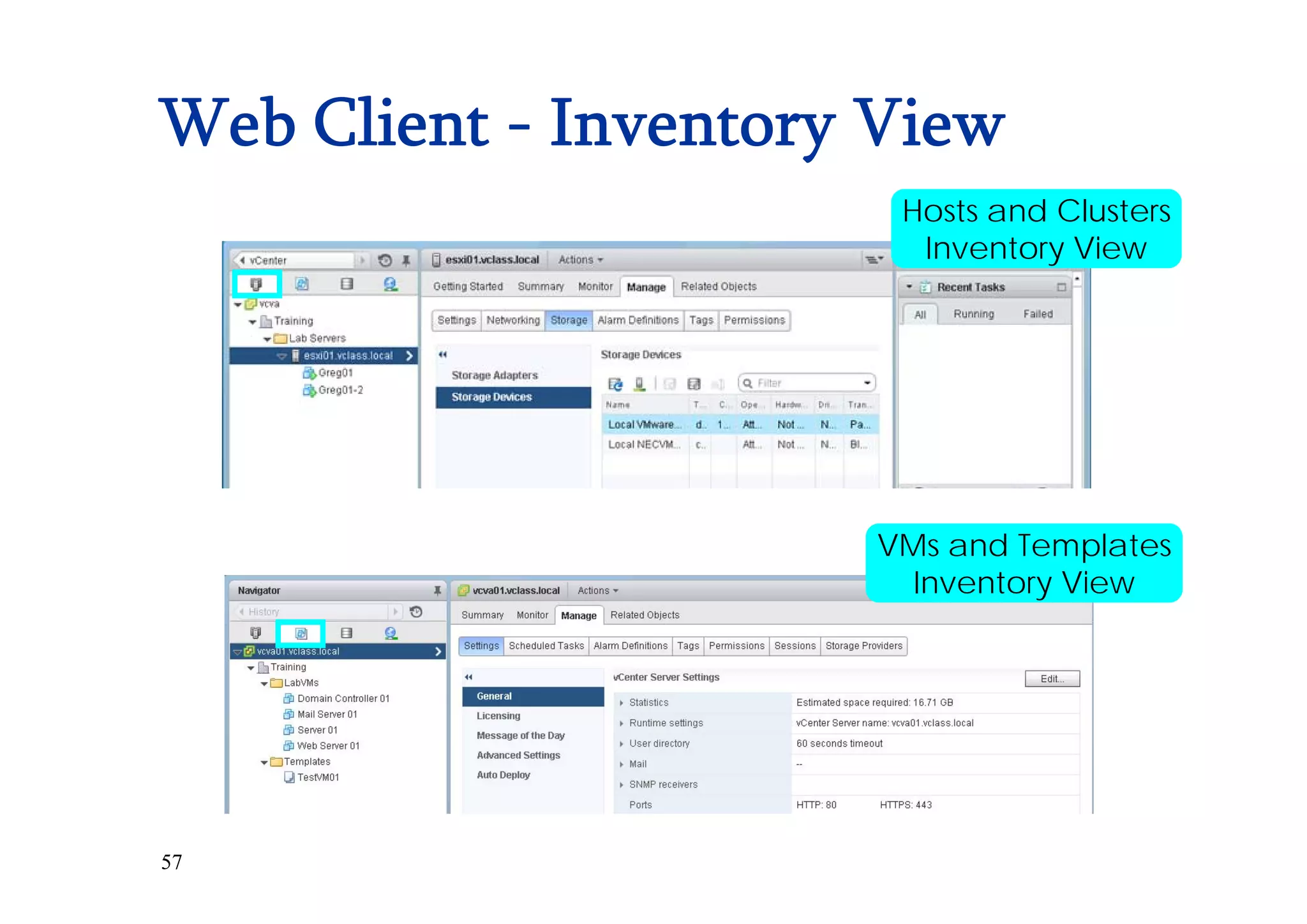

- 57. 57 Web Client -Inventory View Hosts and Clusters Inventory View VMs and Templates Inventory View

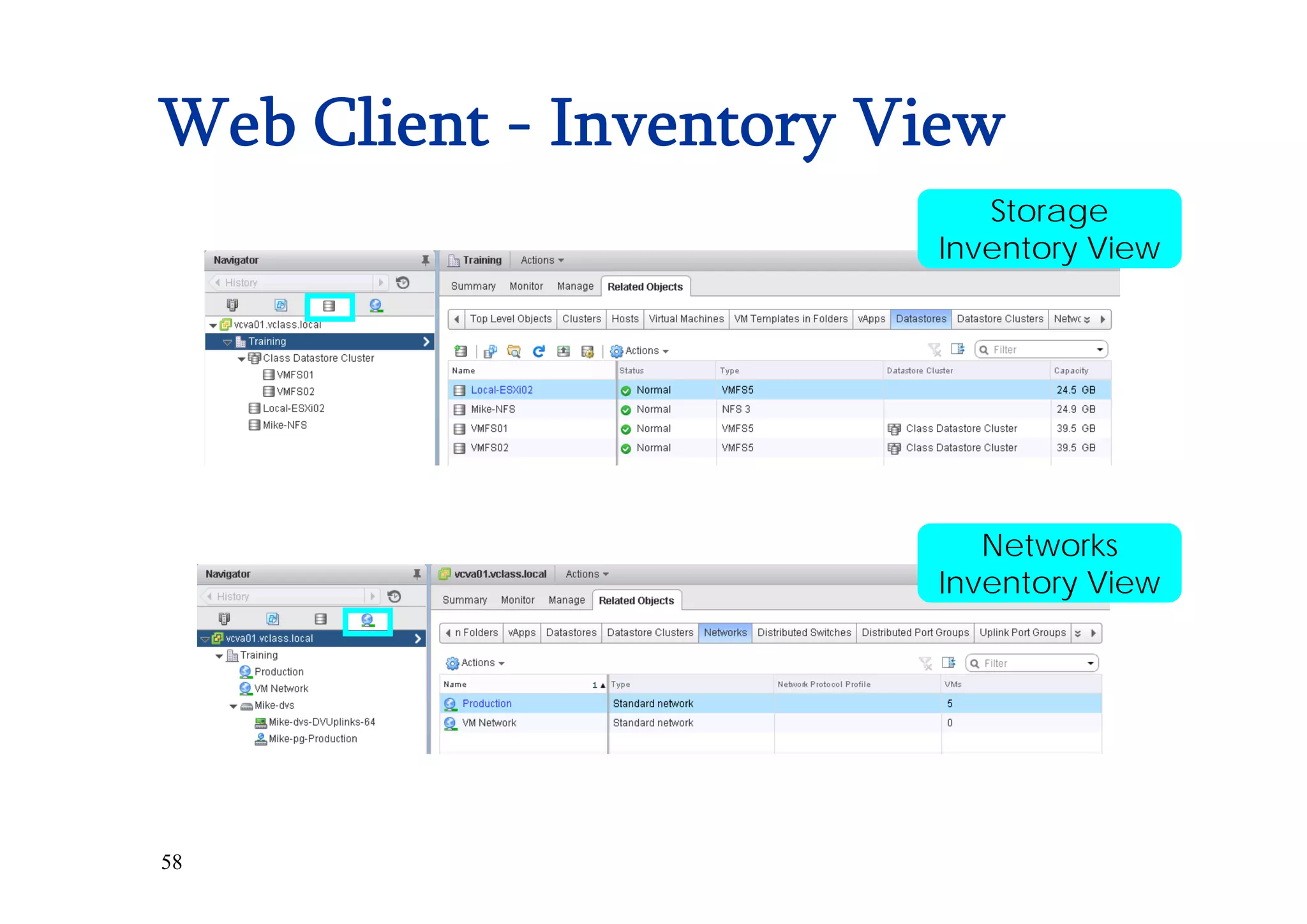

- 58. 58 Web Client -Inventory View Storage Inventory View Networks Inventory View

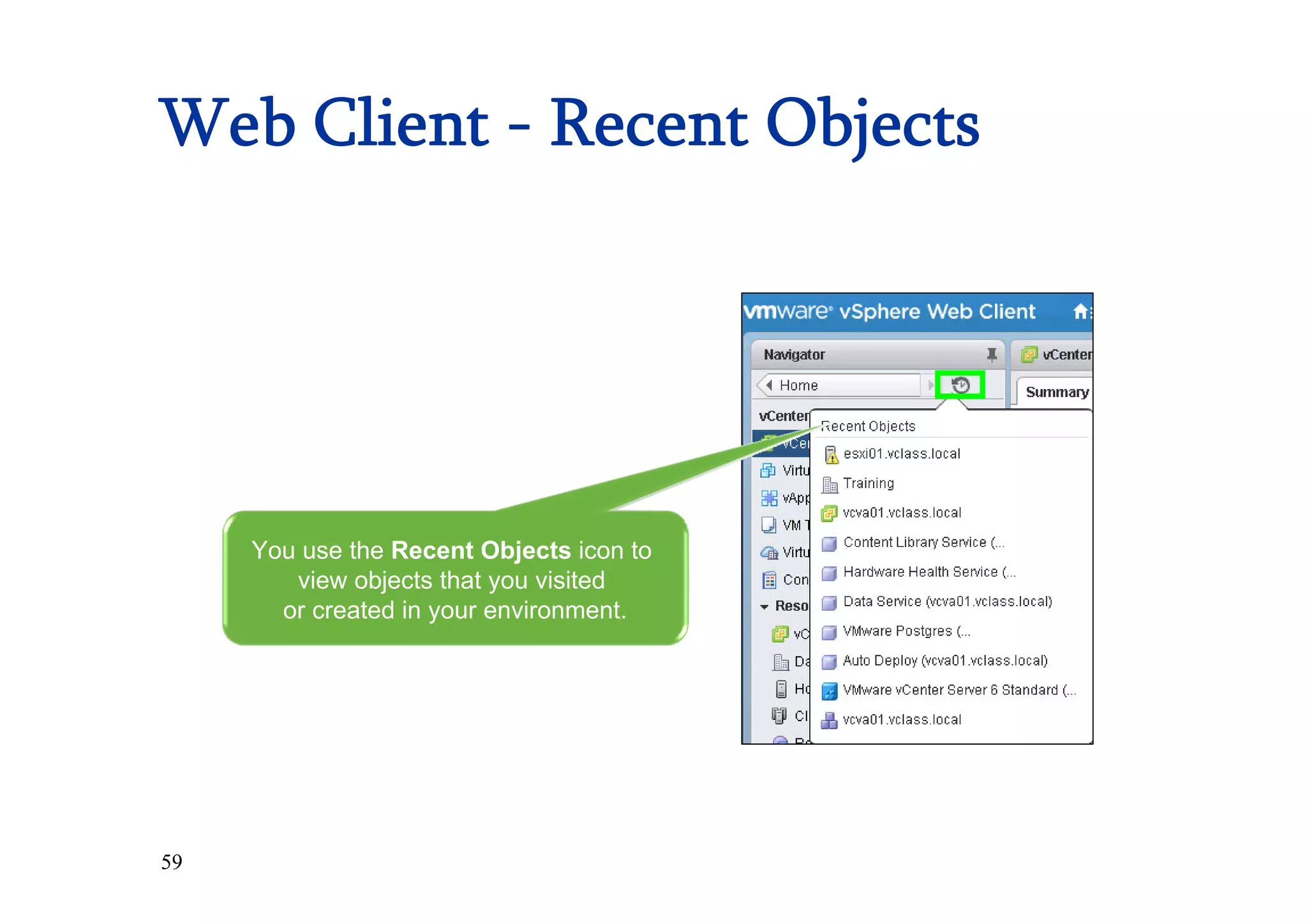

- 59. 59 Web Client -Recent Objects You use the Recent Objects icon to view objects that you visited or created in your environment.

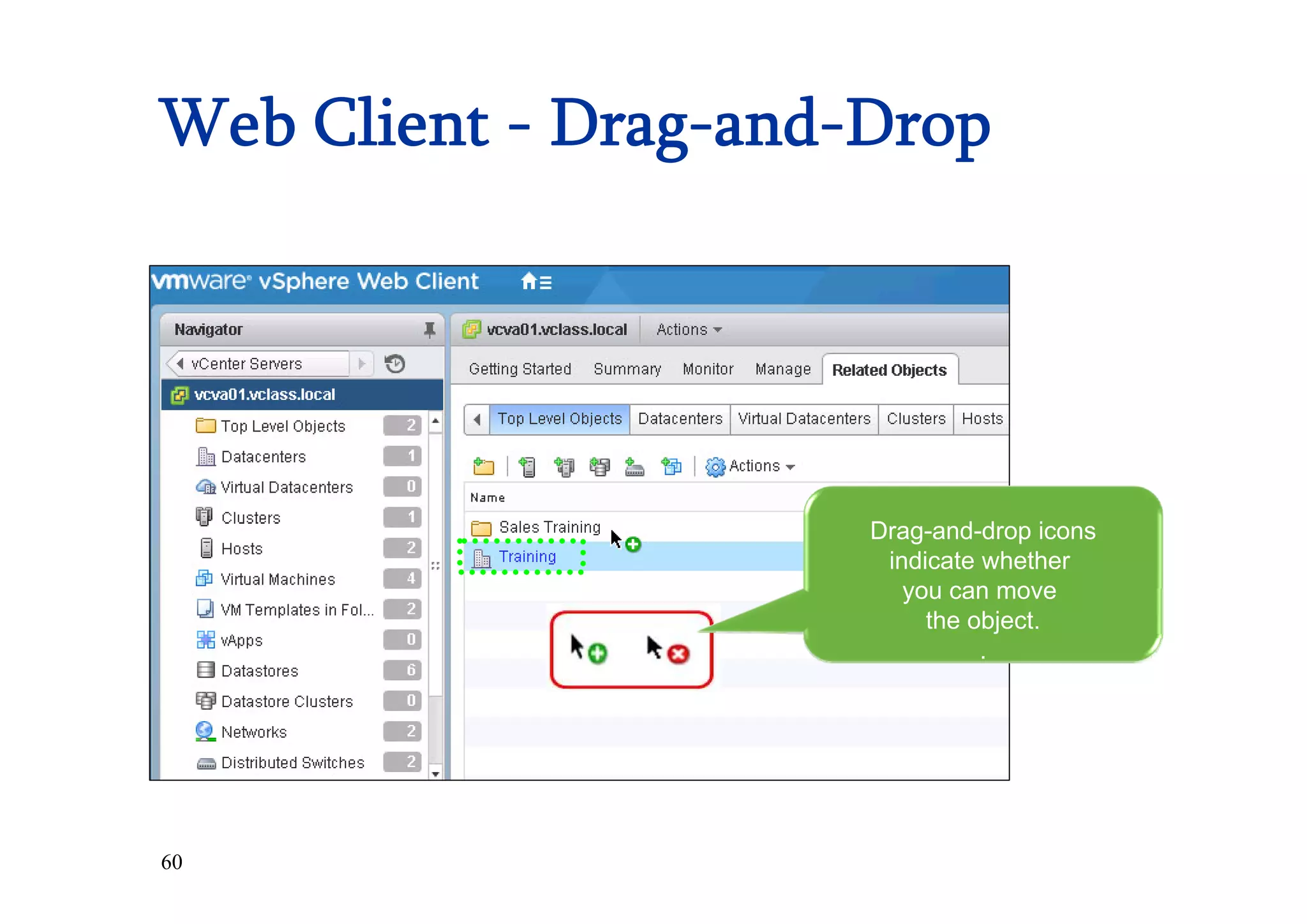

- 60. 60 Web Client -Drag-and-Drop Drag-and-drop icons indicate whether you can move the object. .

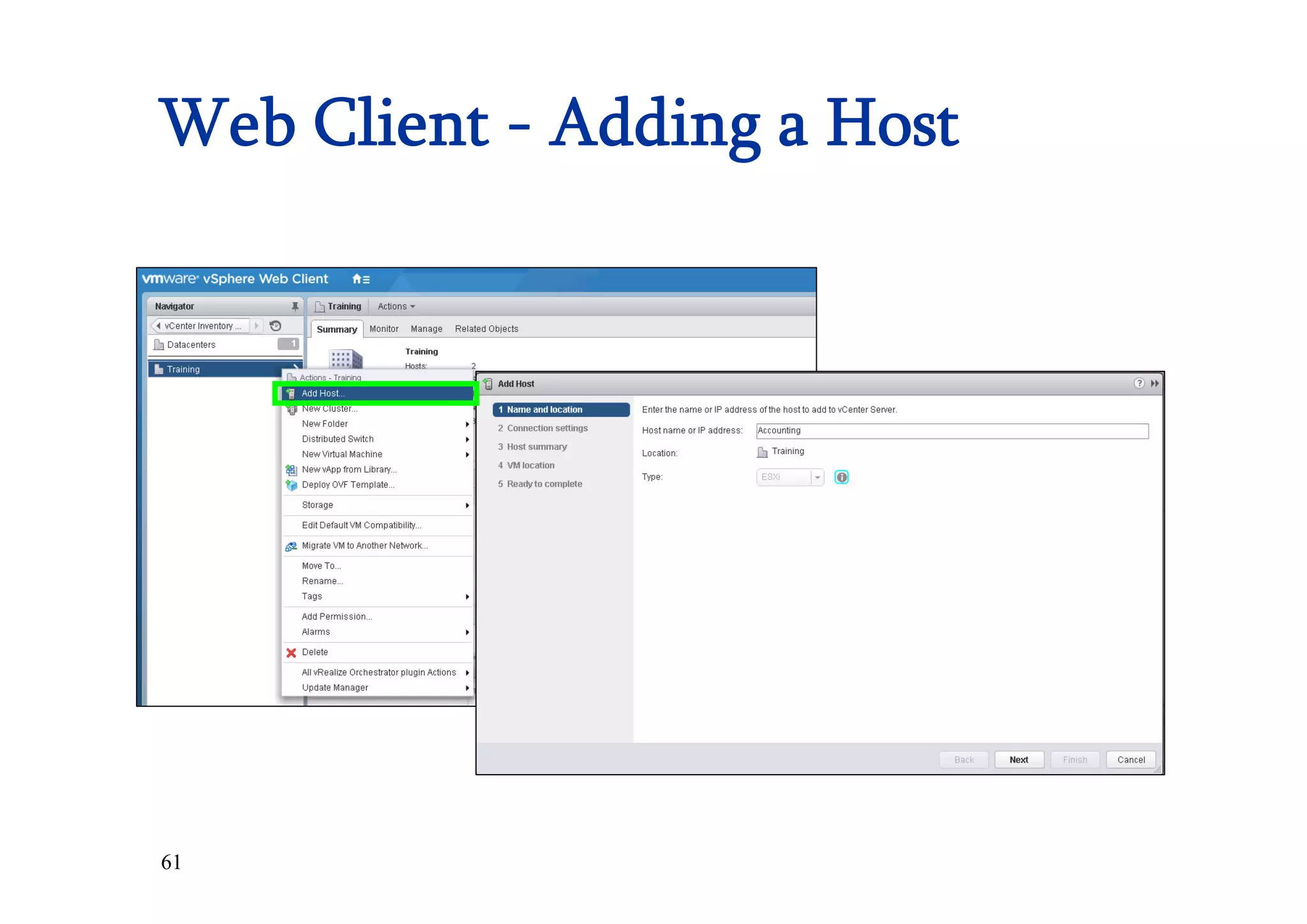

- 61. 61 Web Client -Adding a Host

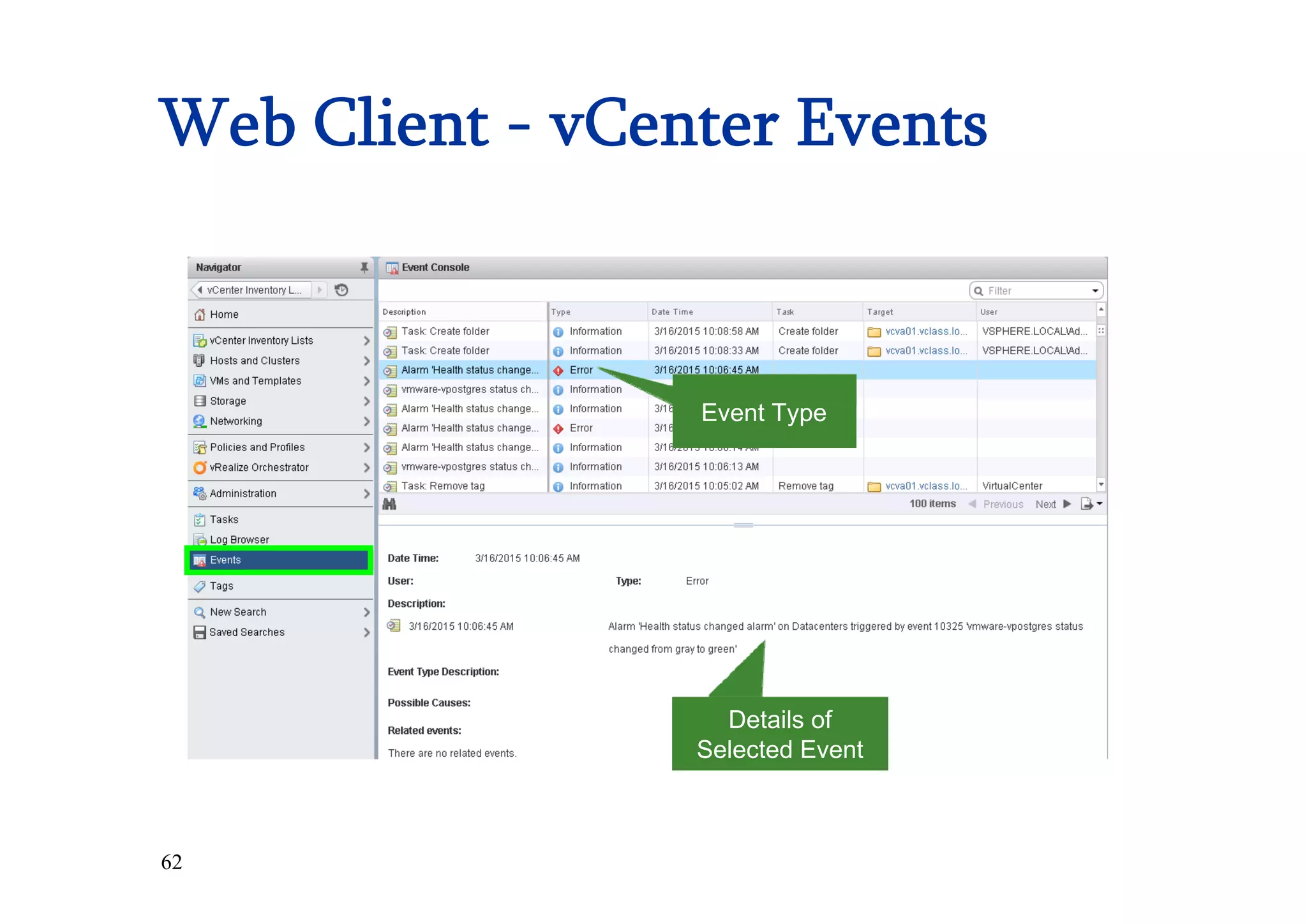

- 62. 62 Web Client -vCenter Events Event Type Details of Selected Event

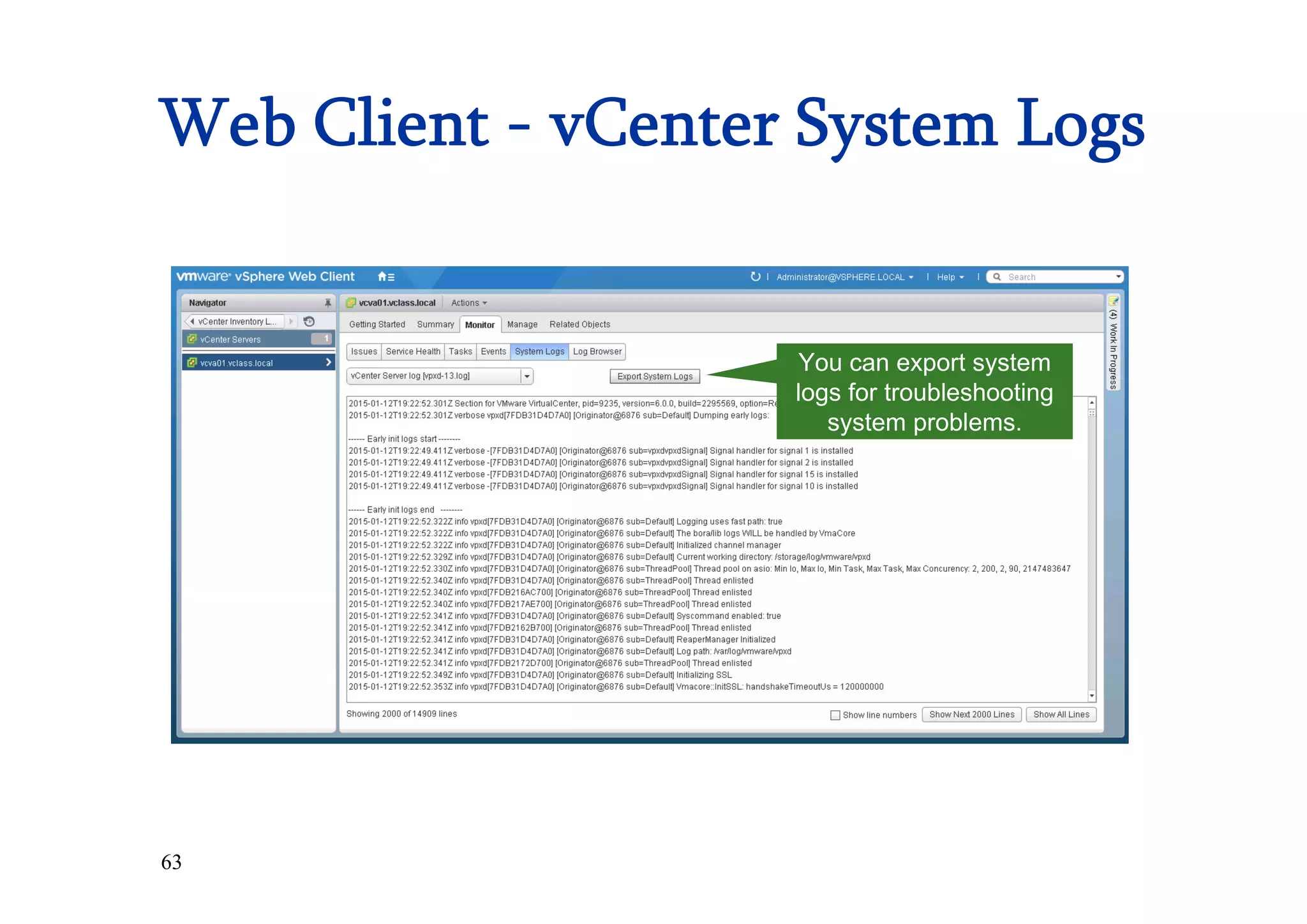

- 63. 63 Web Client -vCenter System Logs You can export system logs for troubleshooting system problems.
- 64.

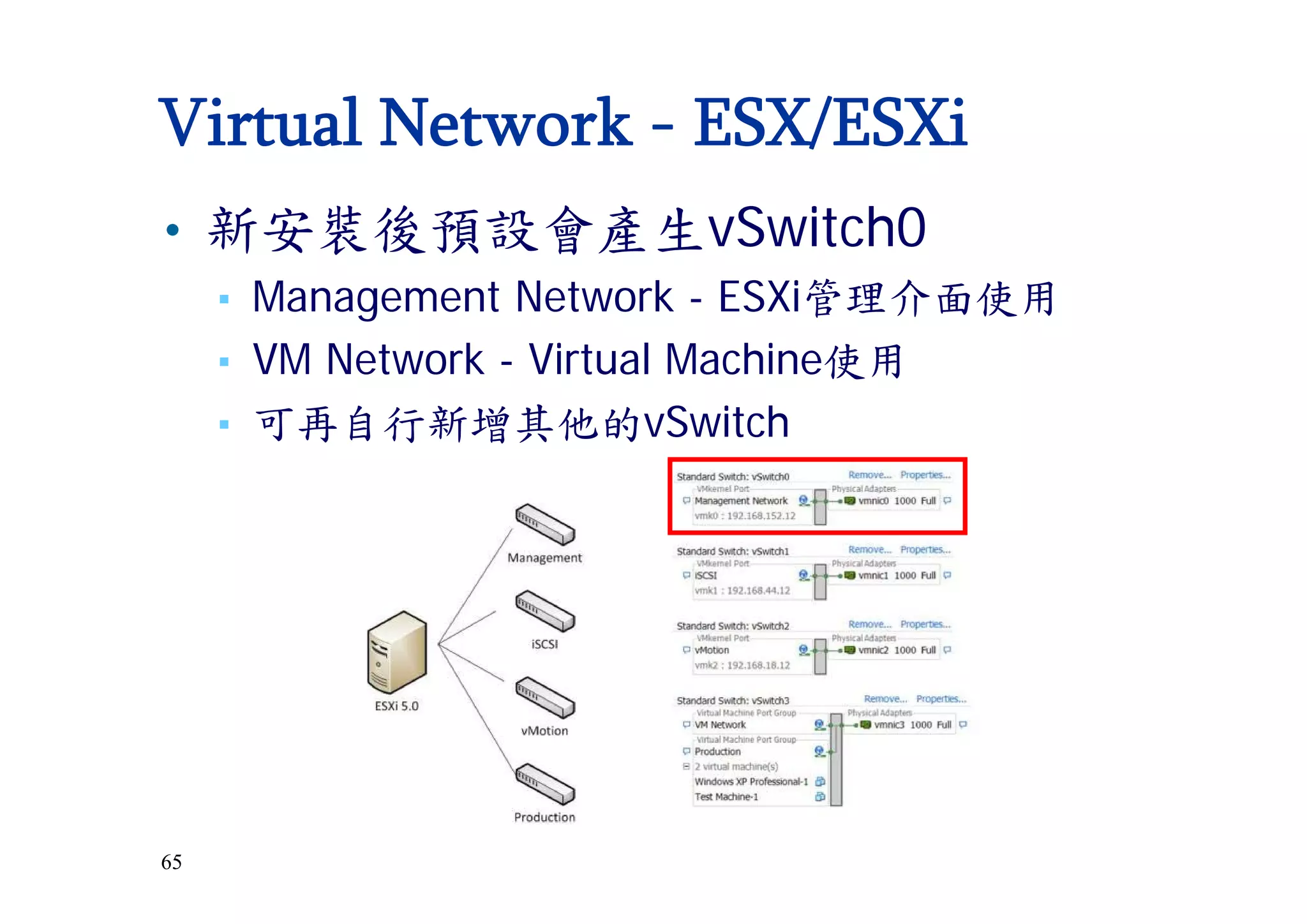

- 65. 65 Virtual Network -ESX/ESXi • 新安裝後預設會產生vSwitch0 ▪ Management Network - ESXi管理介面使用 ▪ VM Network - Virtual Machine使用 ▪ 可再自行新增其他的vSwitch

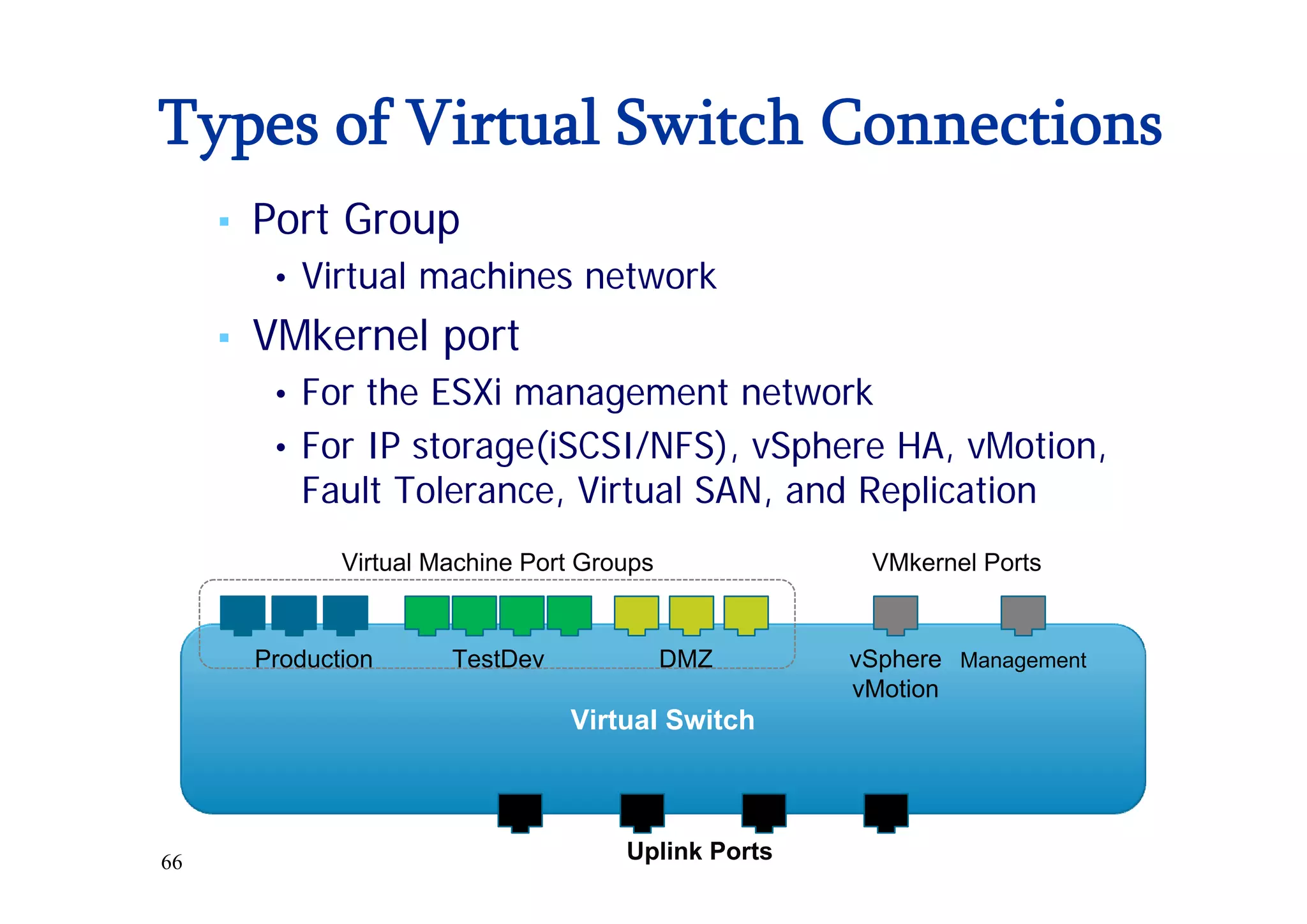

- 66. 66 ▪ Port Group •Virtual machines network ▪ VMkernel port • For the ESXi management network • For IP storage(iSCSI/NFS), vSphere HA, vMotion, Fault Tolerance, Virtual SAN, and Replication Types of Virtual Switch Connections Virtual Switch Production TestDev DMZ vSphere vMotion Management Uplink Ports Virtual Machine Port Groups VMkernel Ports

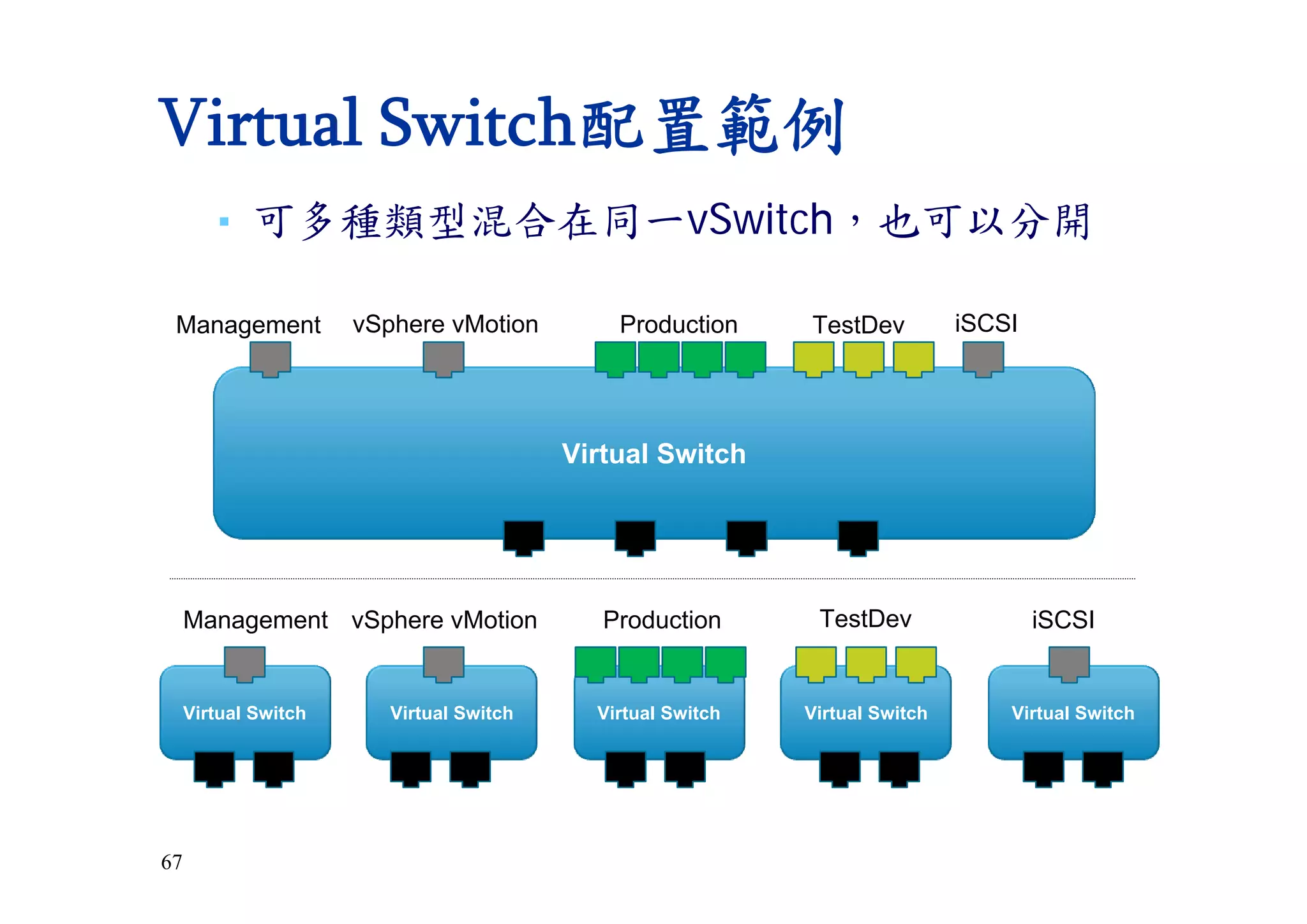

- 67. 67 ▪ 可多種類型混合在同一vSwitch，也可以分開 Virtual Switch配置範例 VirtualSwitch Production TestDev iSCSIvSphere vMotionManagement Virtual Switch Virtual Switch Virtual Switch Virtual Switch Virtual Switch Production TestDev iSCSIvSphere vMotionManagement

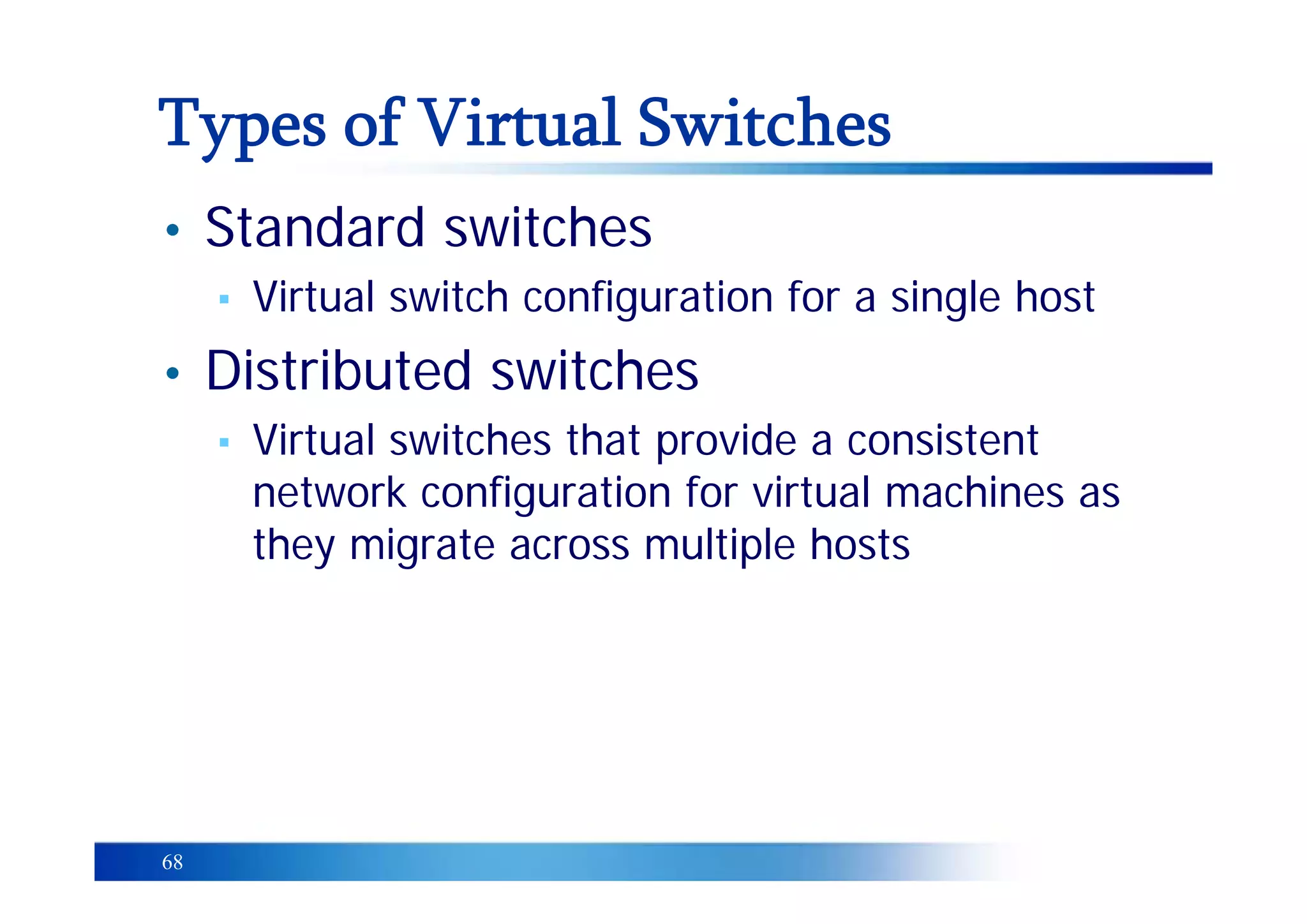

- 68. 68 • Standard switches ▪Virtual switch configuration for a single host • Distributed switches ▪ Virtual switches that provide a consistent network configuration for virtual machines as they migrate across multiple hosts Types of Virtual Switches

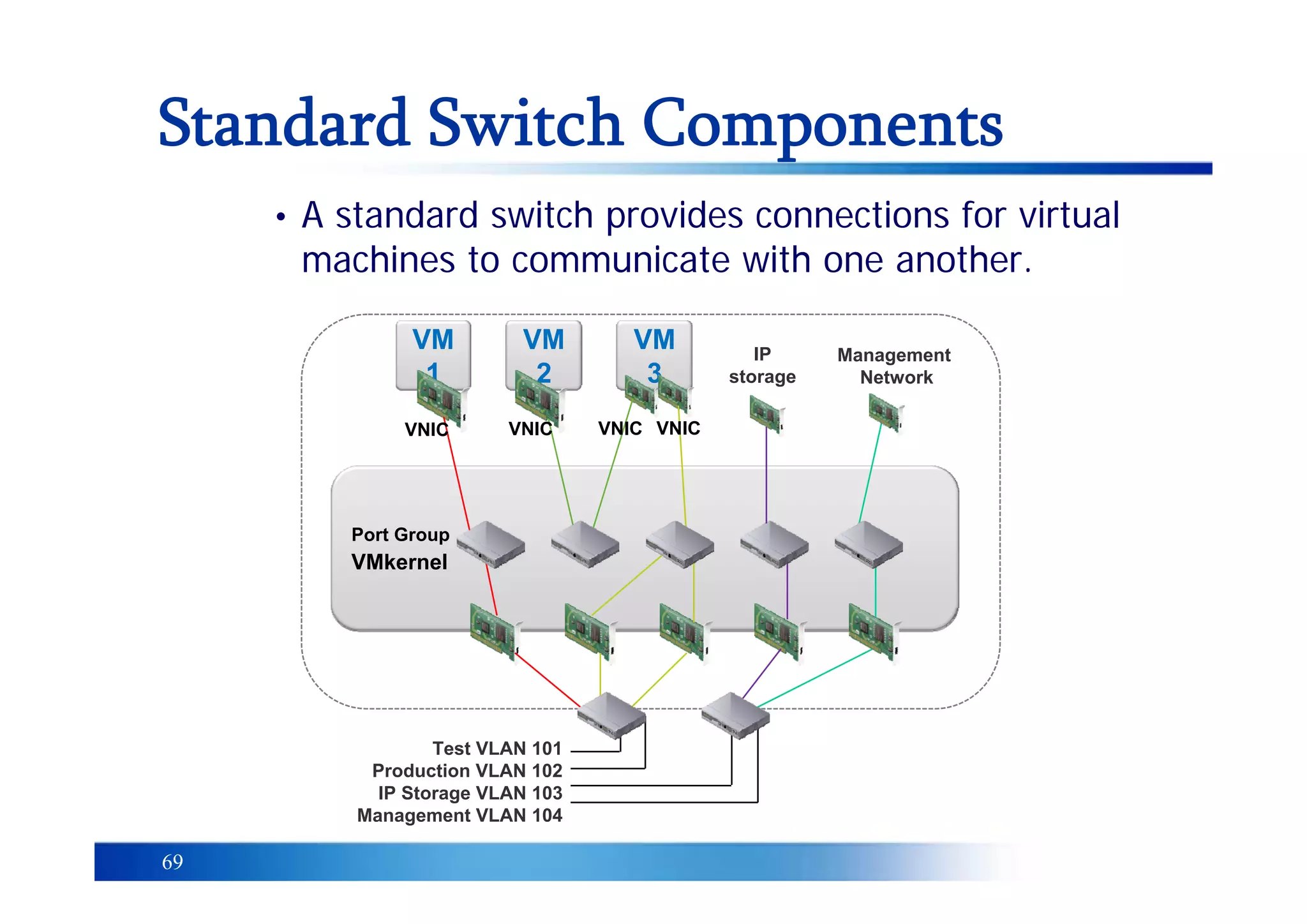

- 69. 69 Standard Switch Components VM 1 VM 2 VM 3 PortGroup VMkernel Test VLAN 101 Production VLAN 102 IP Storage VLAN 103 Management VLAN 104 Management Network IP storage VNIC VNIC VNIC VNIC • A standard switch provides connections for virtual machines to communicate with one another.

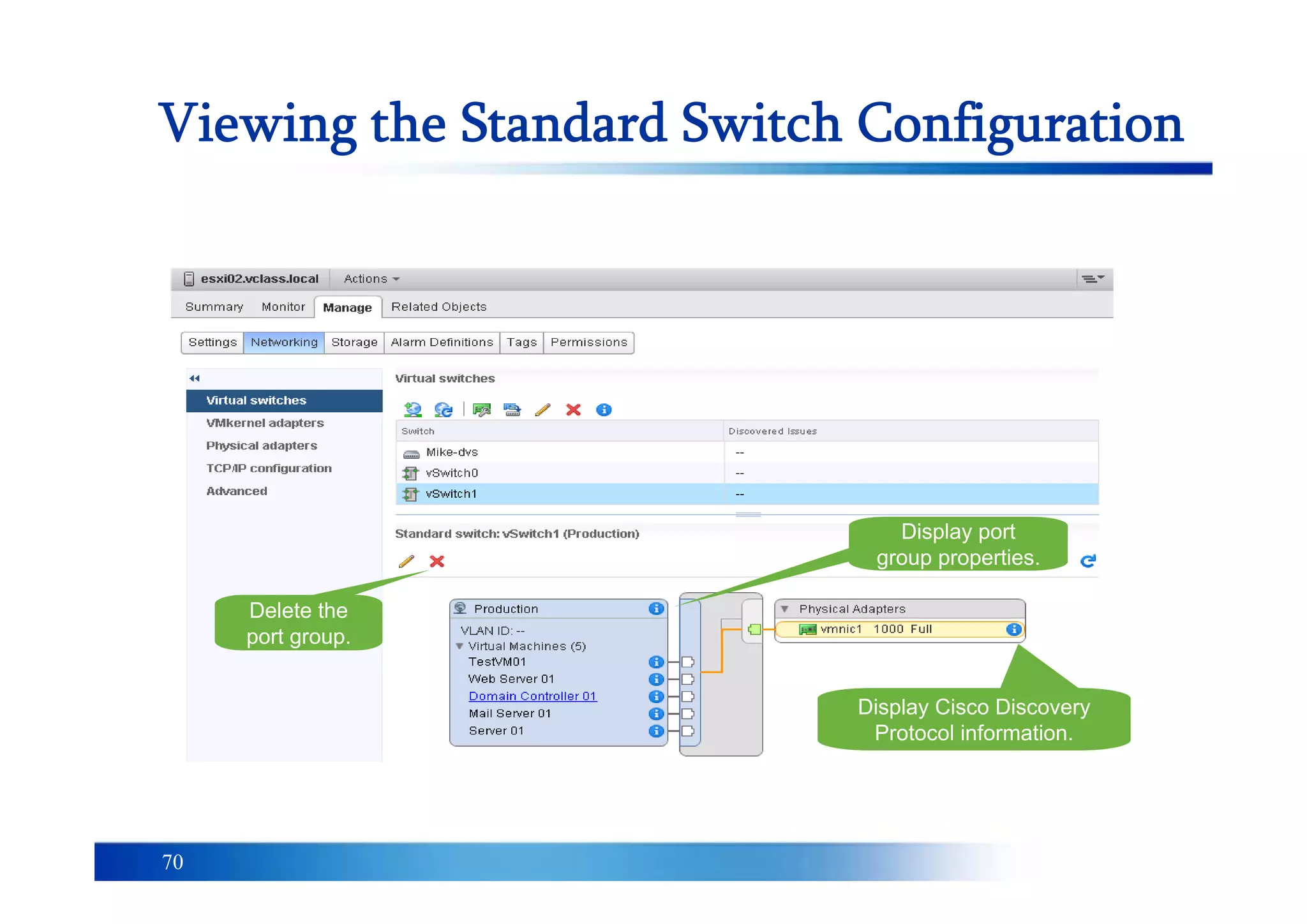

- 70. 70 Viewing the StandardSwitch Configuration Delete the port group. Display Cisco Discovery Protocol information. Display port group properties.

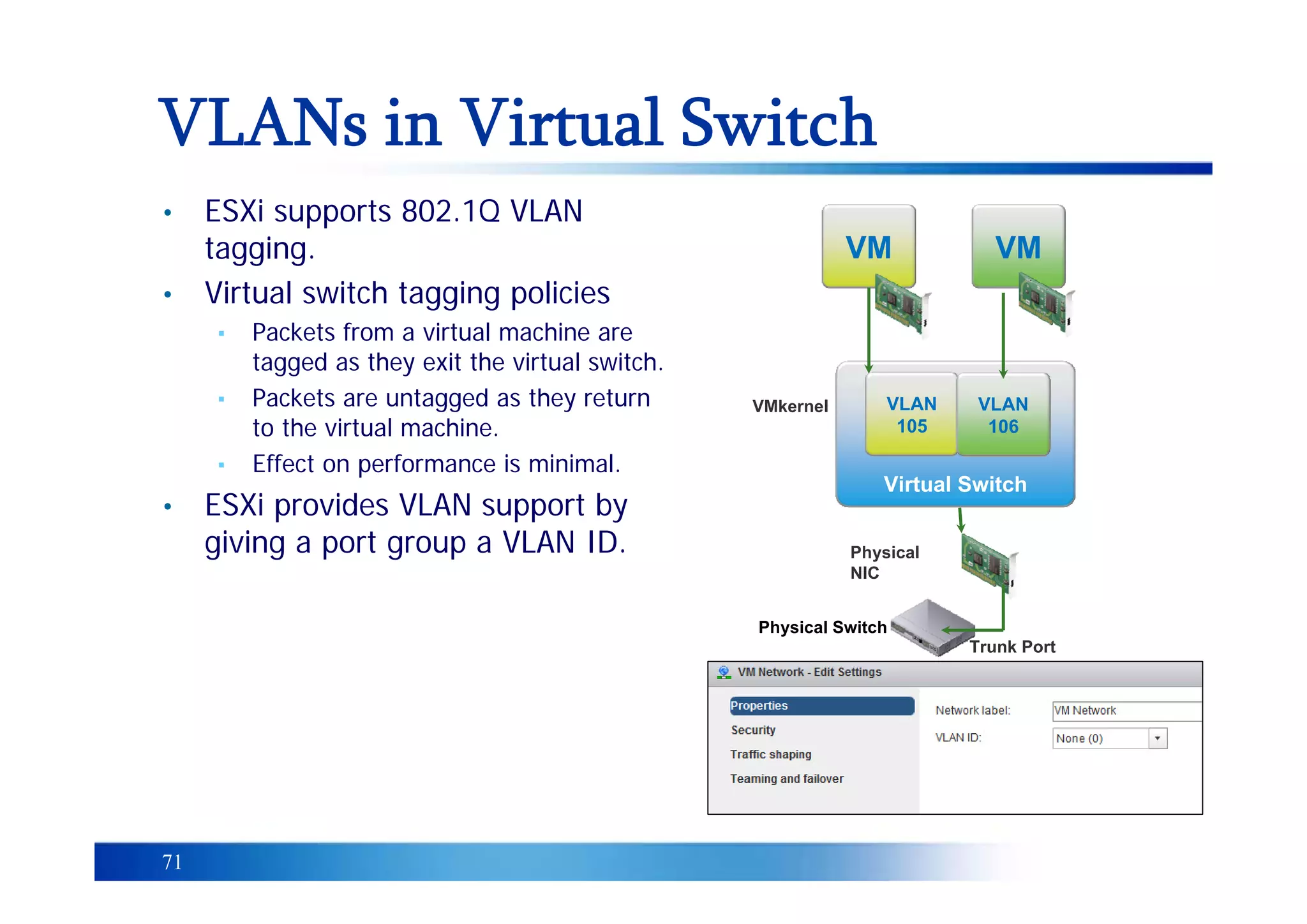

- 71. 71 VLANs in VirtualSwitch Virtual Switch VM VLAN 105 VLAN 106 VM VMkernel Physical Switch Physical NIC Trunk Port • ESXi supports 802.1Q VLAN tagging. • Virtual switch tagging policies ▪ Packets from a virtual machine are tagged as they exit the virtual switch. ▪ Packets are untagged as they return to the virtual machine. ▪ Effect on performance is minimal. • ESXi provides VLAN support by giving a port group a VLAN ID.
- 72.

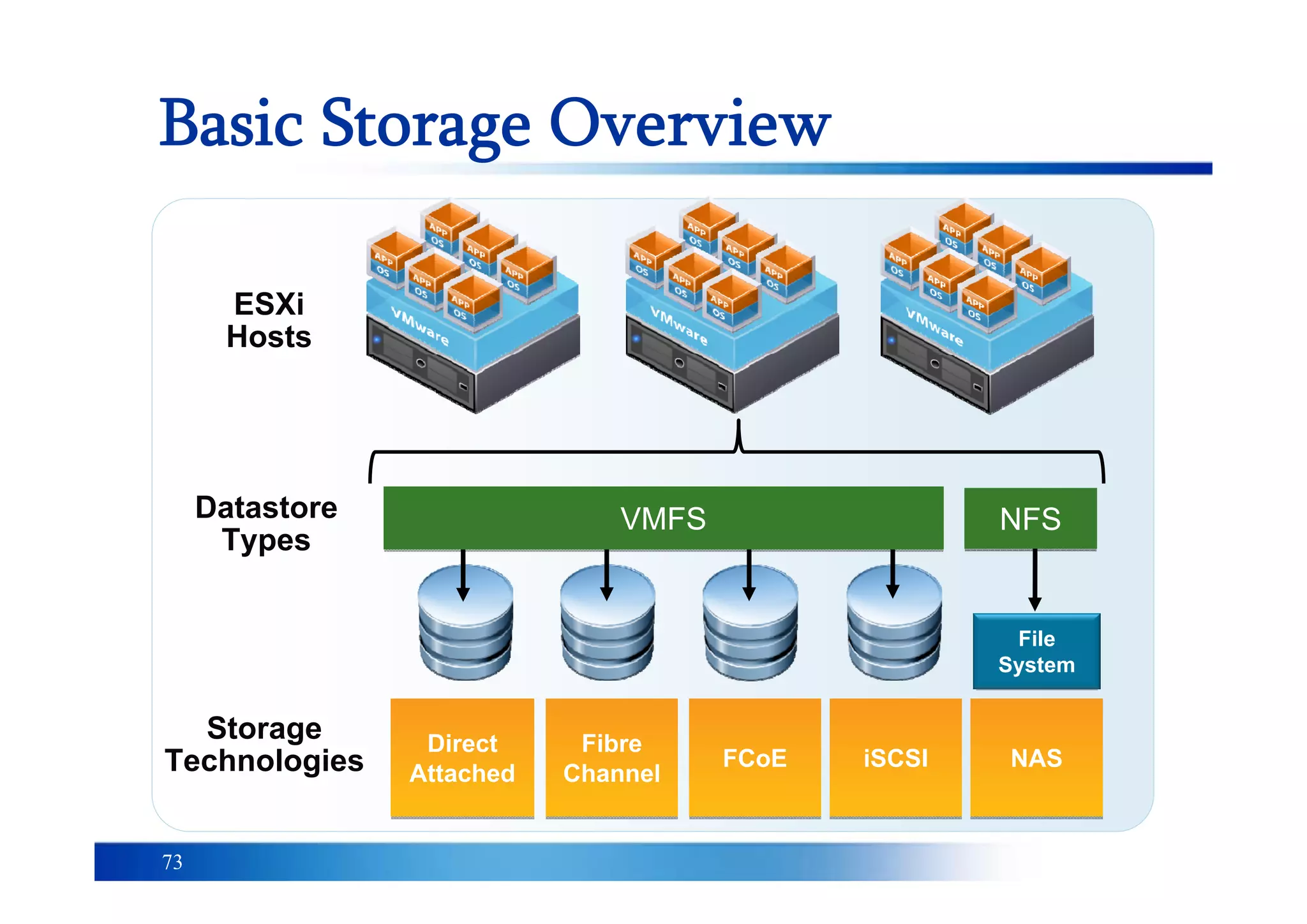

- 73. 73 Basic Storage Overview Storage Technologies Datastore Types FCoEFCoEiSCSIiSCSIFibre Channel Fibre Channel Direct Attached Direct Attached File System NASNAS NFSNFSVMFSVMFS ESXi Hosts

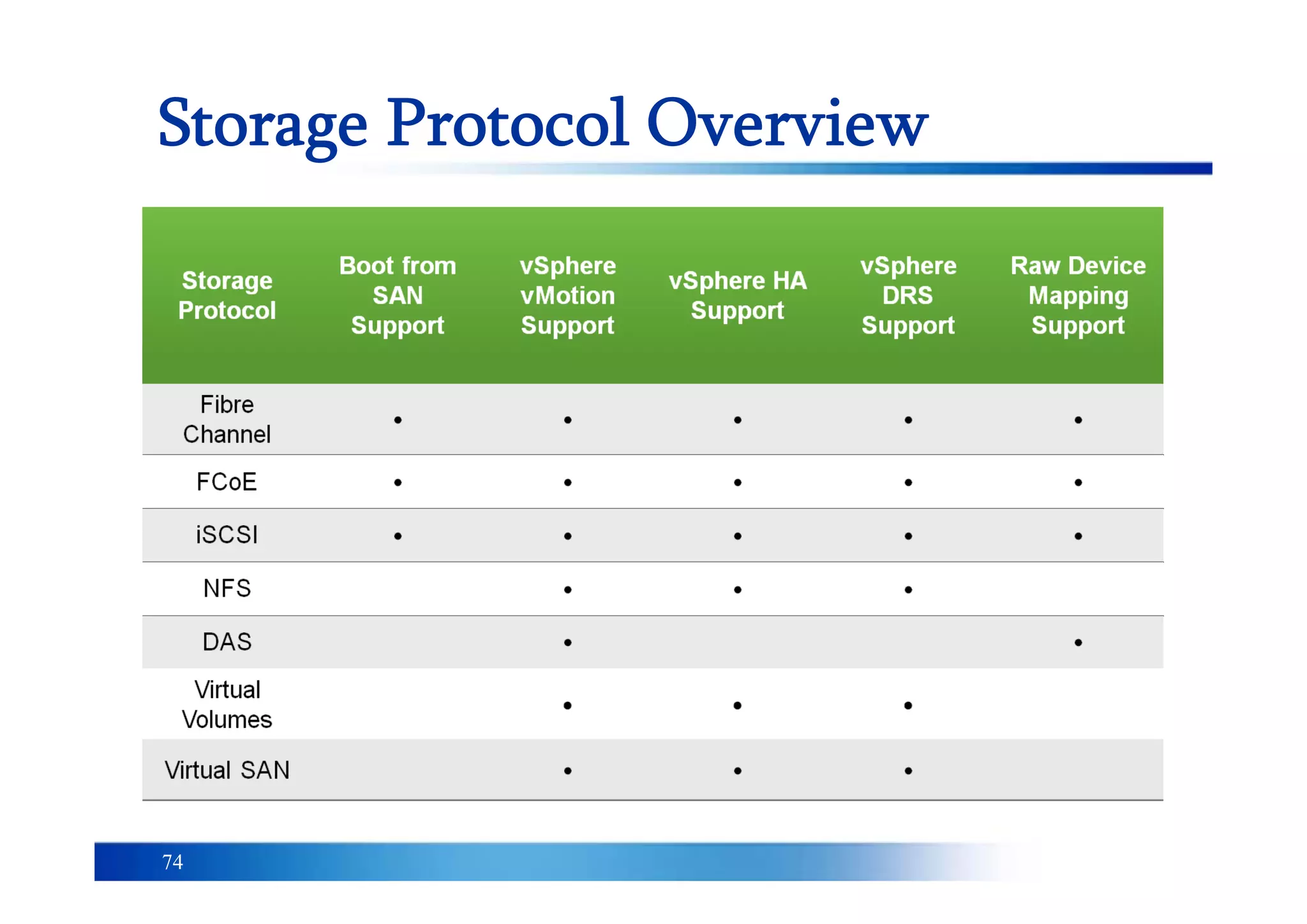

- 74.

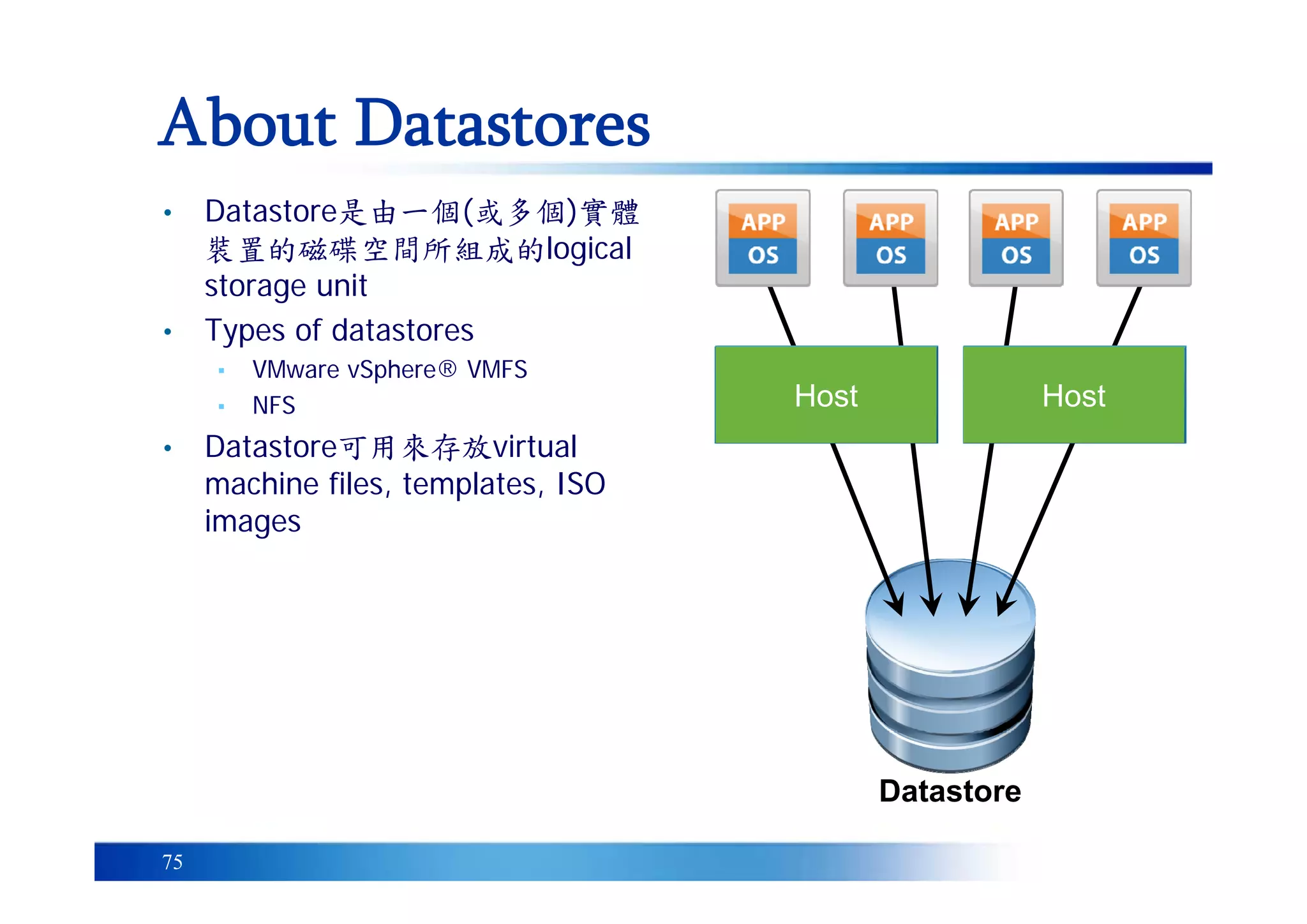

- 75. 75 About Datastores Host Host Datastore •Datastore是由一個(或多個)實體 裝置的磁碟空間所組成的logical storage unit • Types of datastores ▪ VMware vSphere® VMFS ▪ NFS • Datastore可用來存放virtual machine files, templates, ISO images

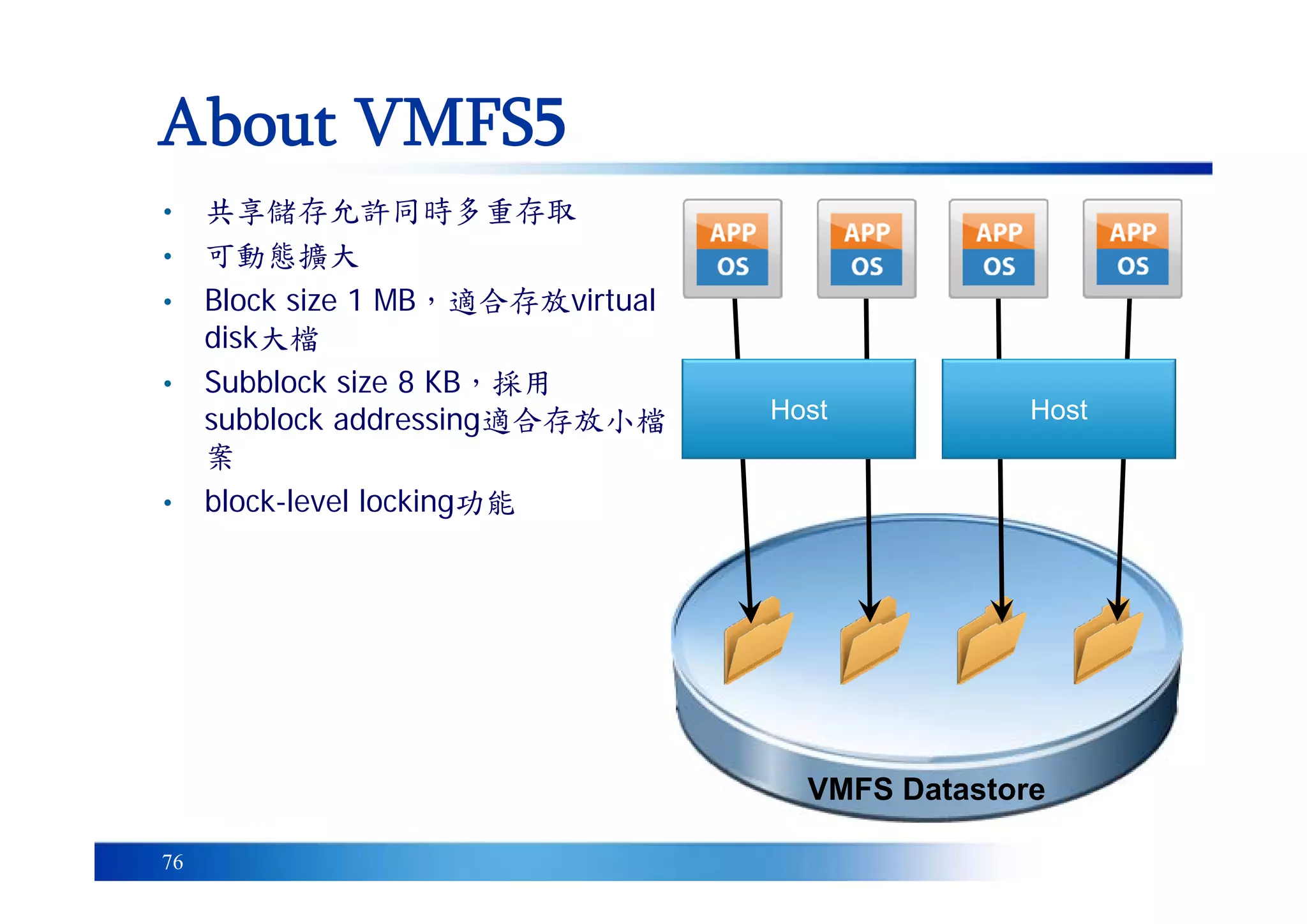

- 76. 76 About VMFS5 • 共享儲存允許同時多重存取 •可動態擴大 • Block size 1 MB，適合存放virtual disk大檔 • Subblock size 8 KB，採用 subblock addressing適合存放小檔 案 • block-level locking功能 HostHost VMFS Datastore

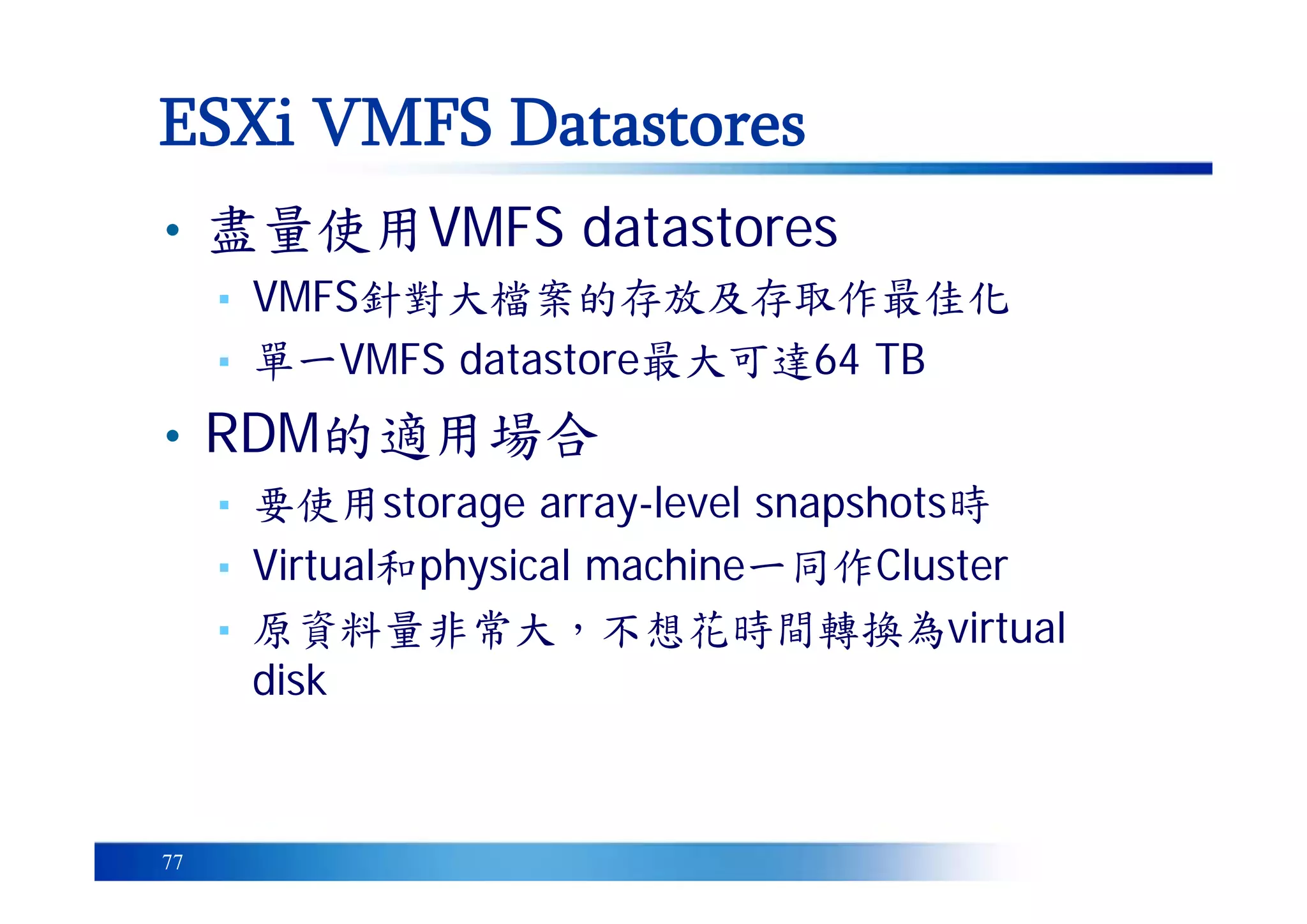

- 77. 77 • 盡量使用VMFS datastores ▪VMFS針對大檔案的存放及存取作最佳化 ▪ 單一VMFS datastore最大可達64 TB • RDM的適用場合 ▪ 要使用storage array-level snapshots時 ▪ Virtual和physical machine一同作Cluster ▪ 原資料量非常大，不想花時間轉換為virtual disk ESXi VMFS Datastores

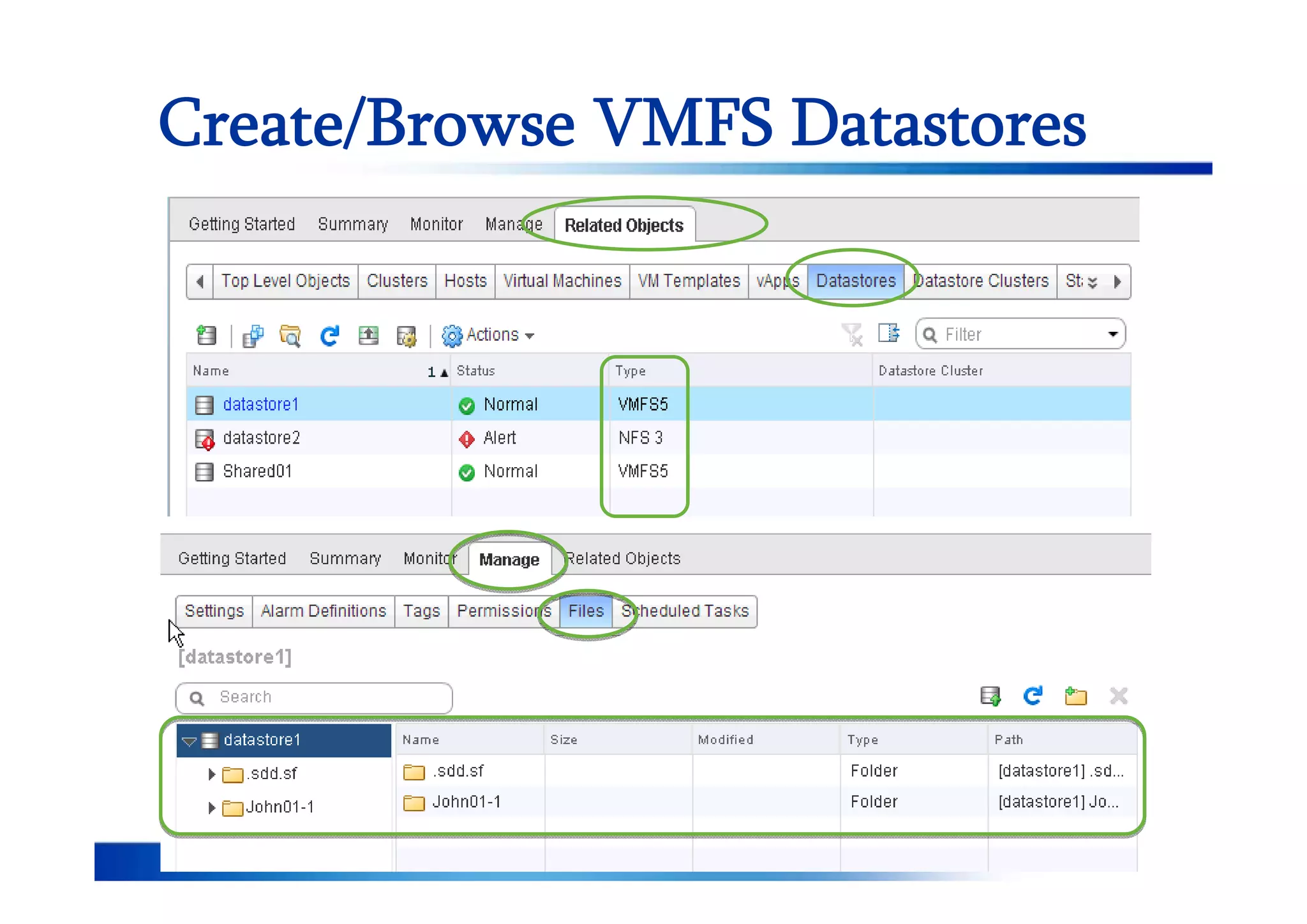

- 78.

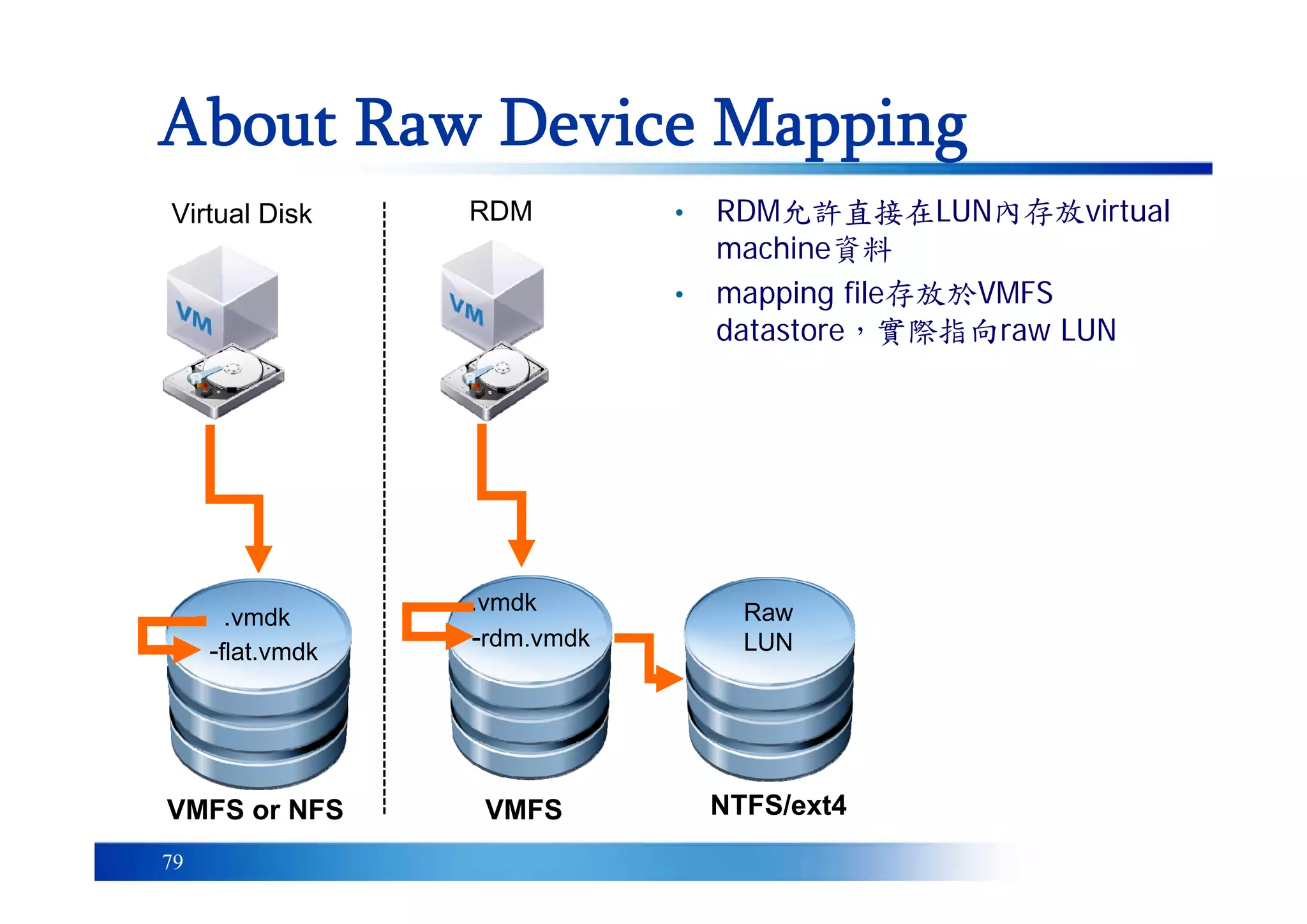

- 79. 79 About Raw DeviceMapping • RDM允許直接在LUN內存放virtual machine資料 • mapping file存放於VMFS datastore，實際指向raw LUN -flat.vmdk .vmdk Virtual Disk VMFS or NFS -rdm.vmdk .vmdk RDM VMFS Raw LUN NTFS/ext4

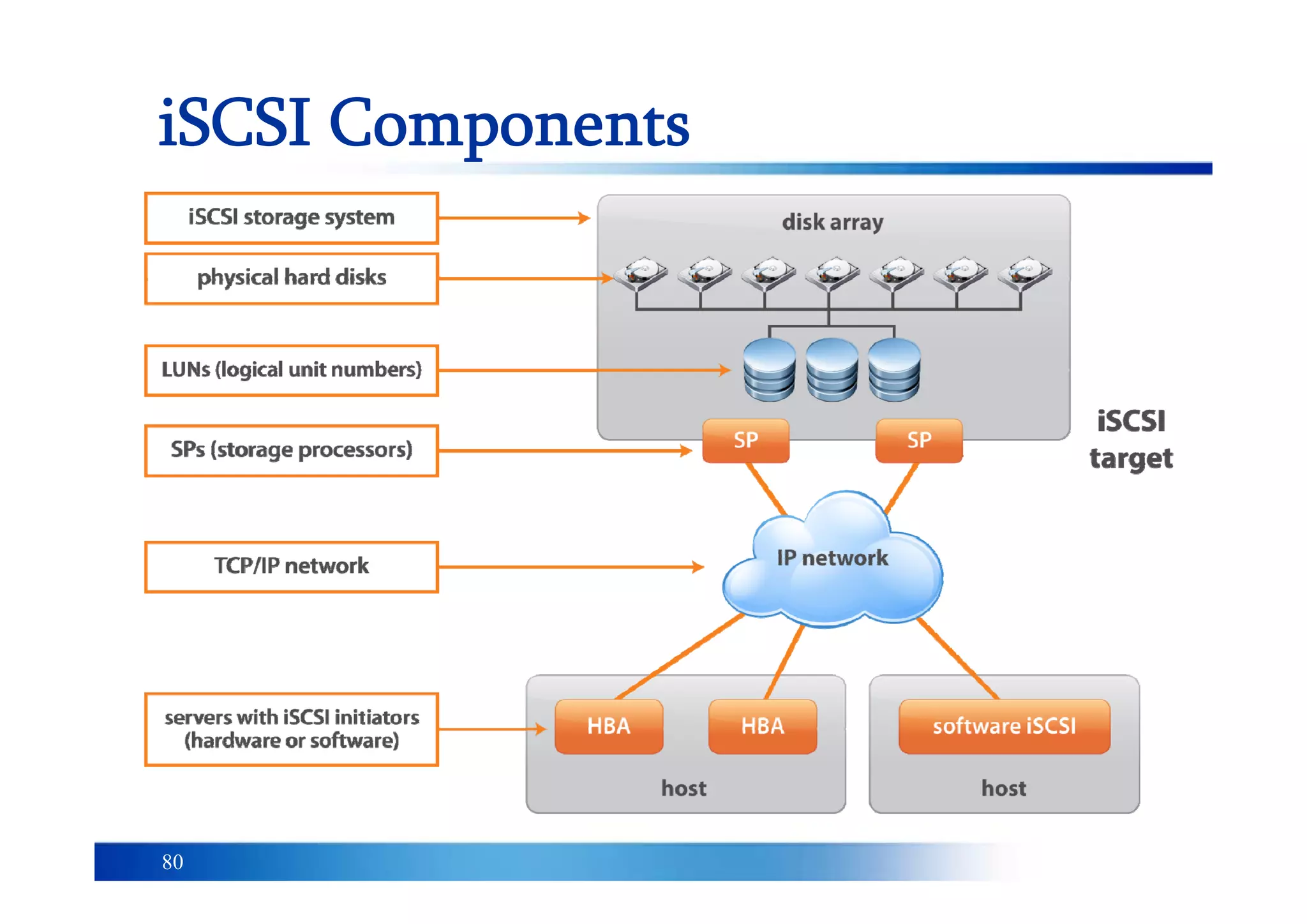

- 80.

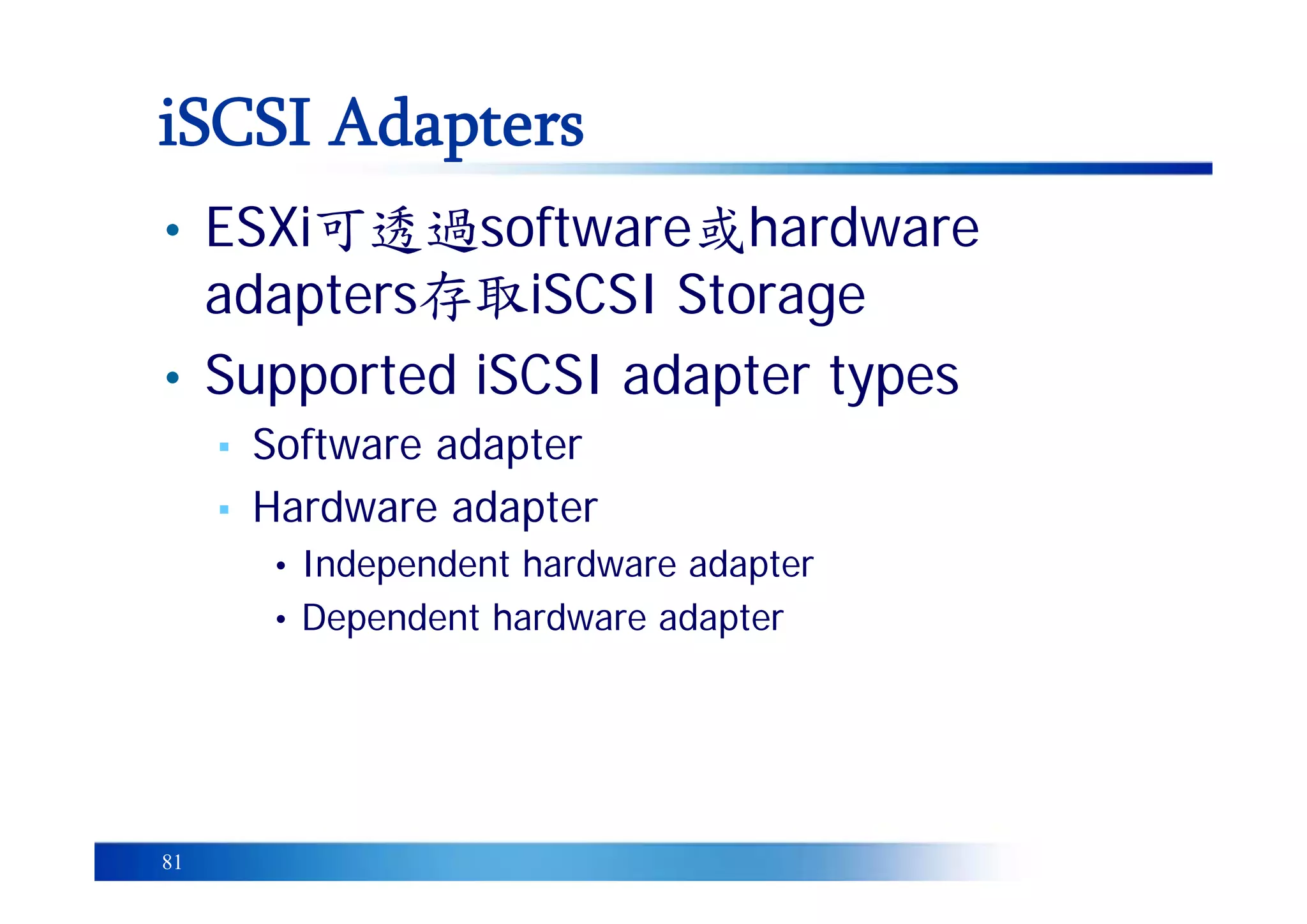

- 81. 81 • ESXi可透過software或hardware adapters存取iSCSI Storage •Supported iSCSI adapter types ▪ Software adapter ▪ Hardware adapter • Independent hardware adapter • Dependent hardware adapter iSCSI Adapters

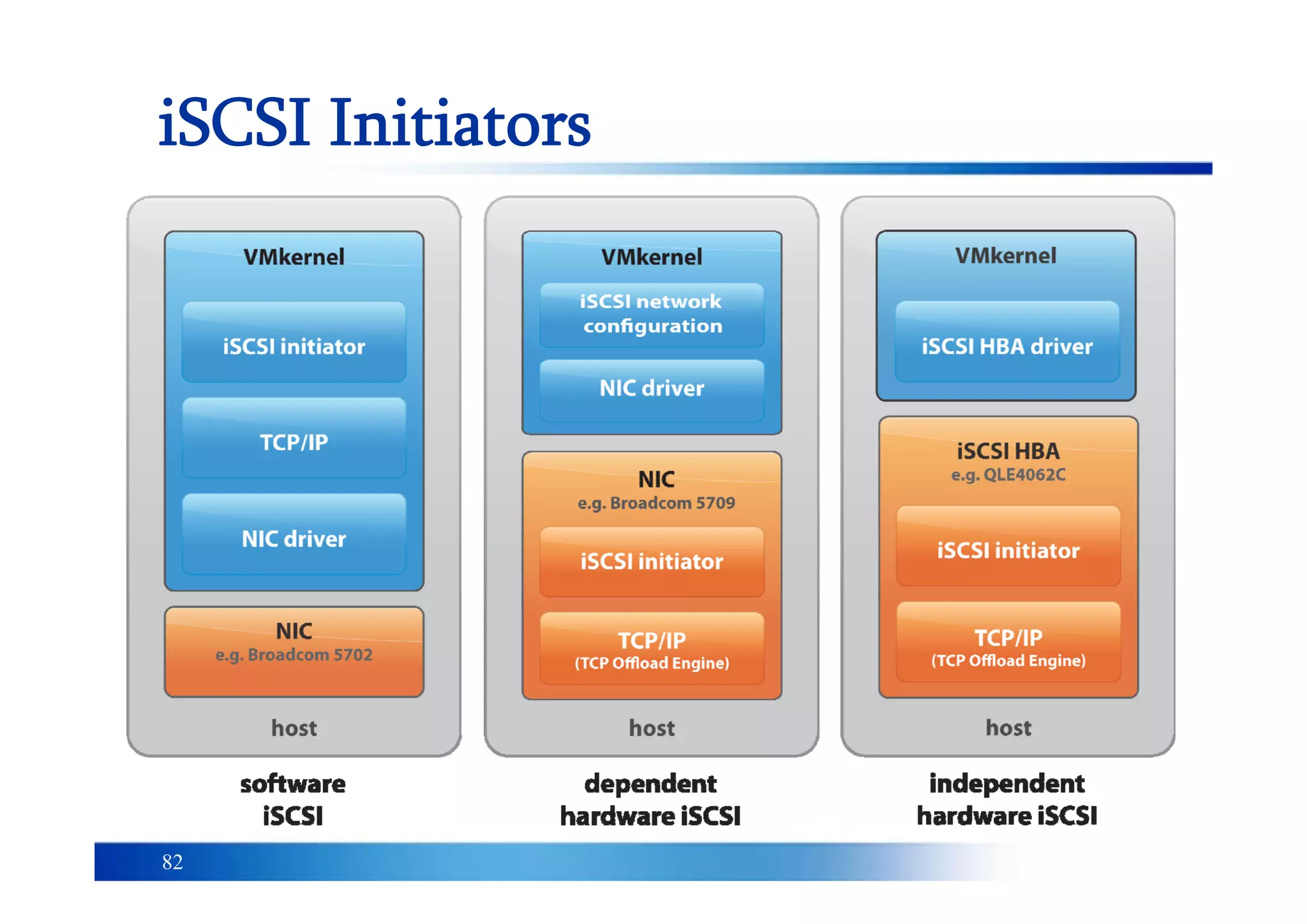

- 82.

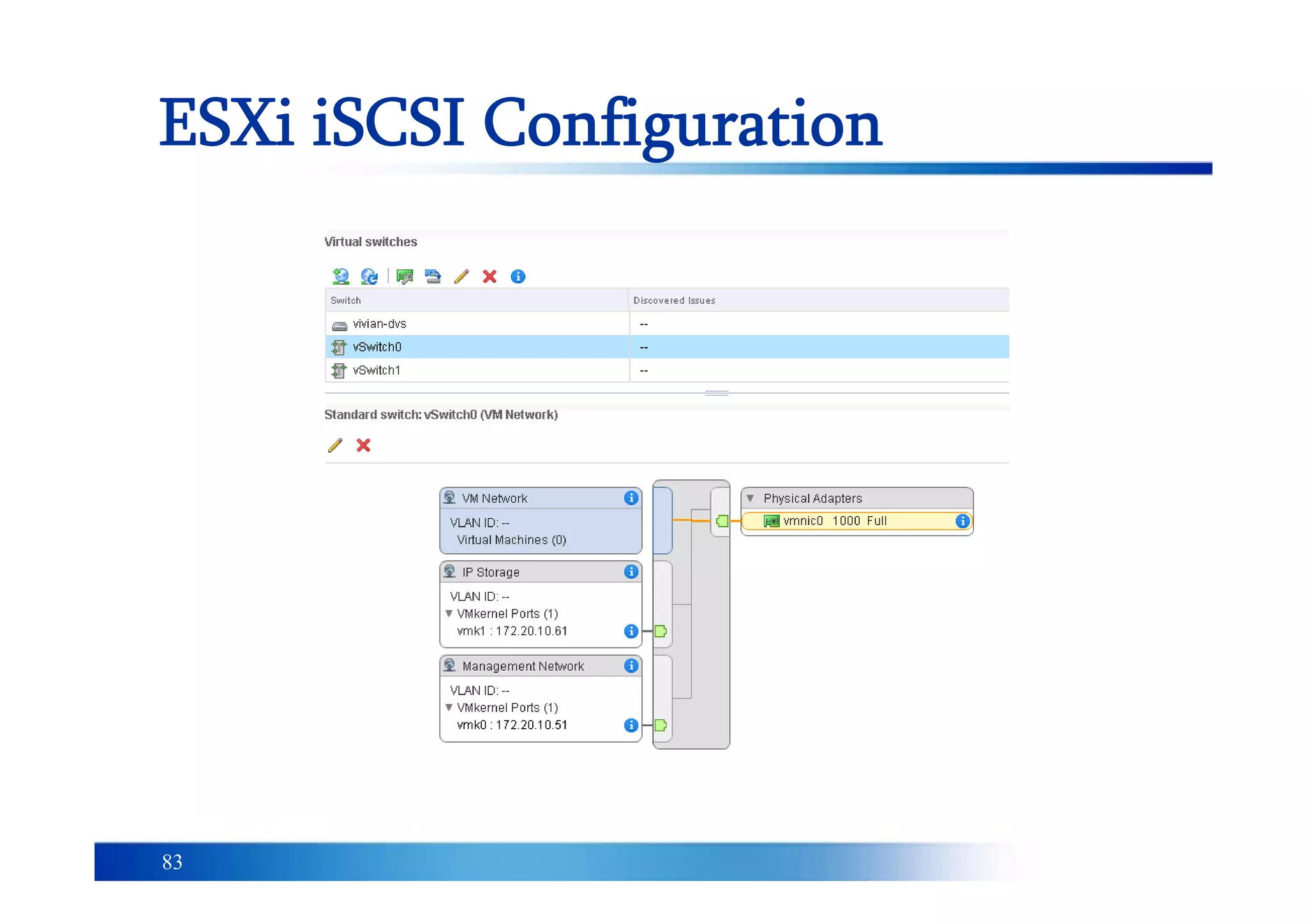

- 83.

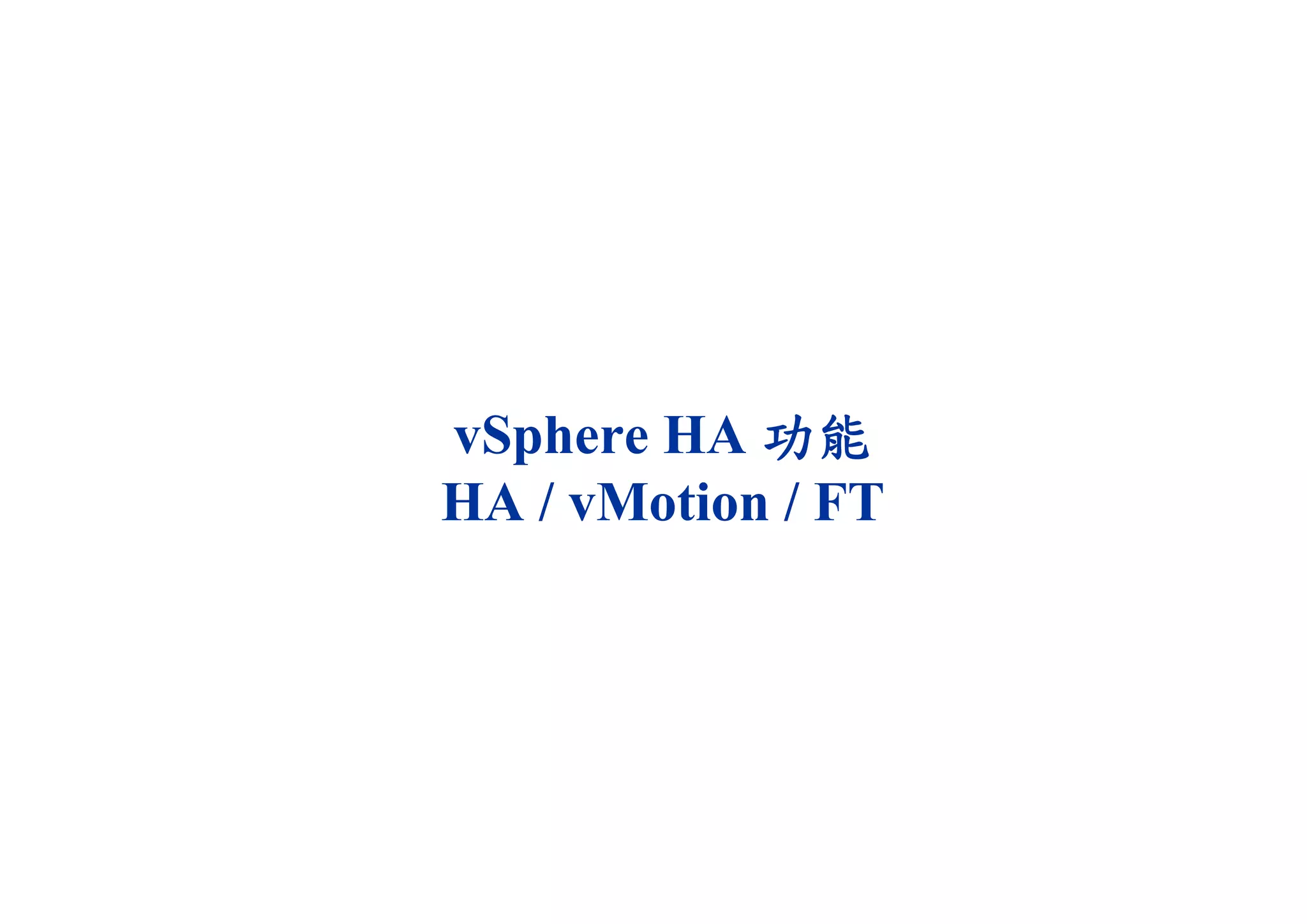

- 84. vSphere HA 功能 HA/ vMotion / FT

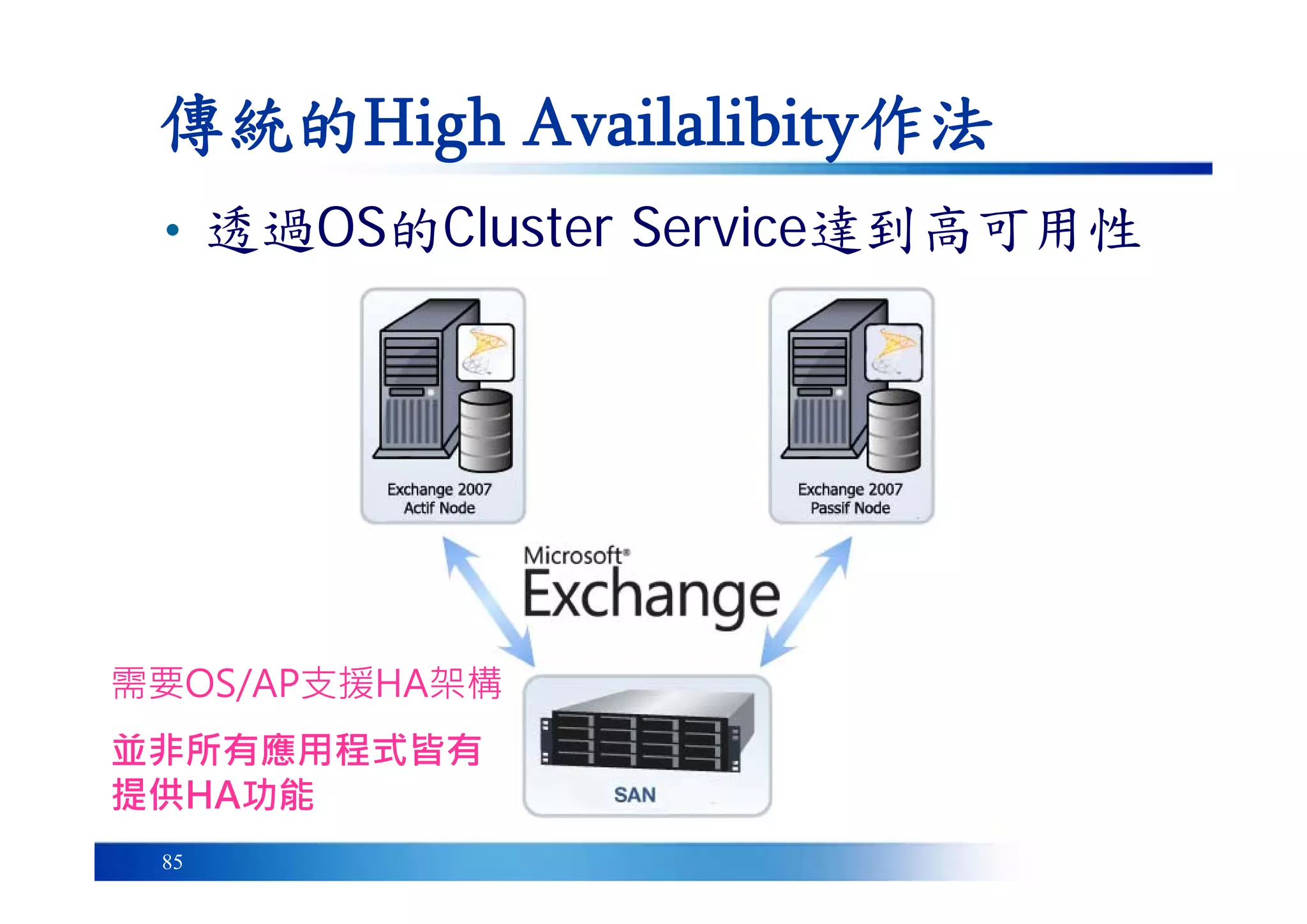

- 85.

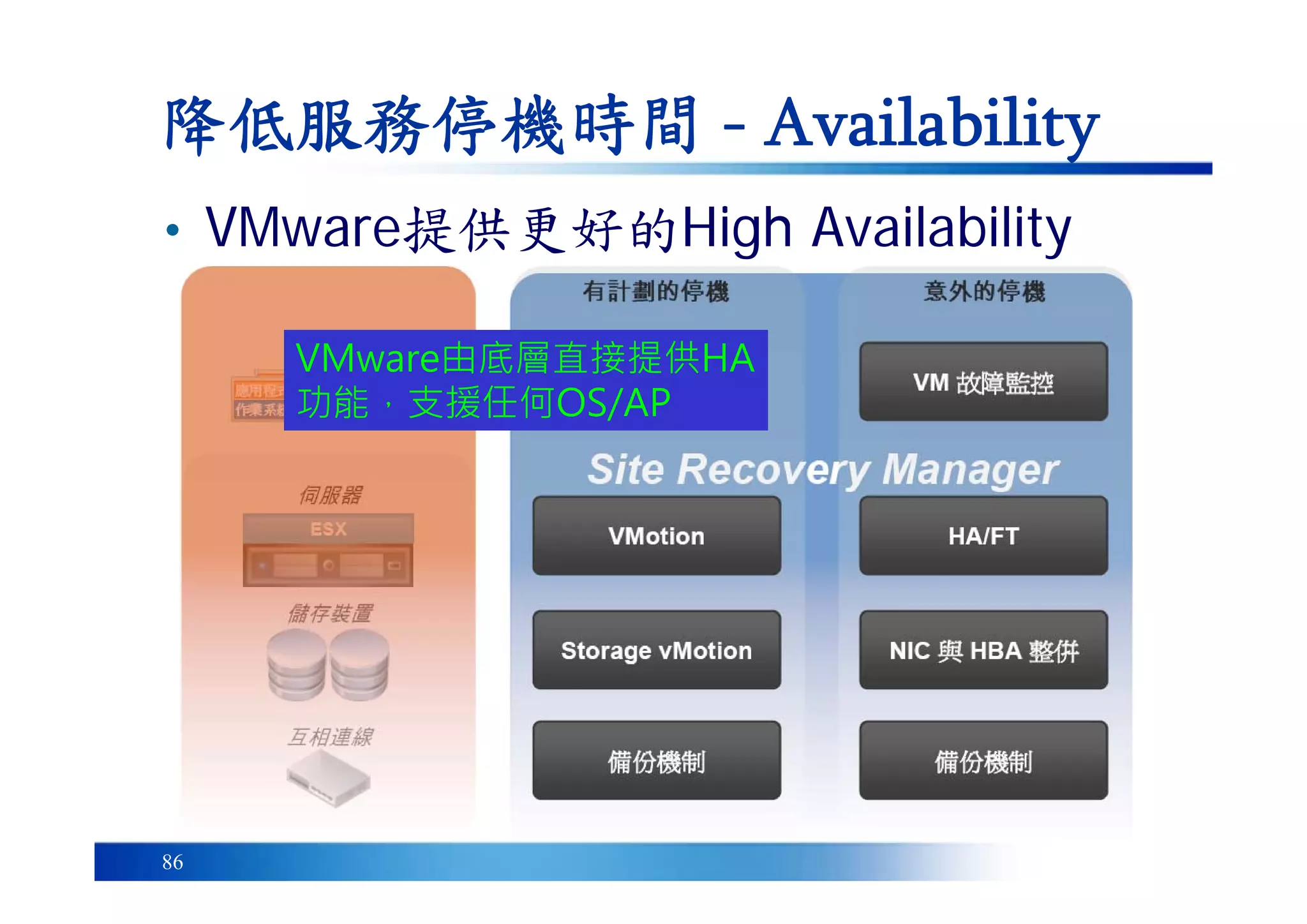

- 86. 86 降低服務停機時間 - Availability VMware由底層直接提供HA 功能，支援任何OS/AP •VMware提供更好的High Availability

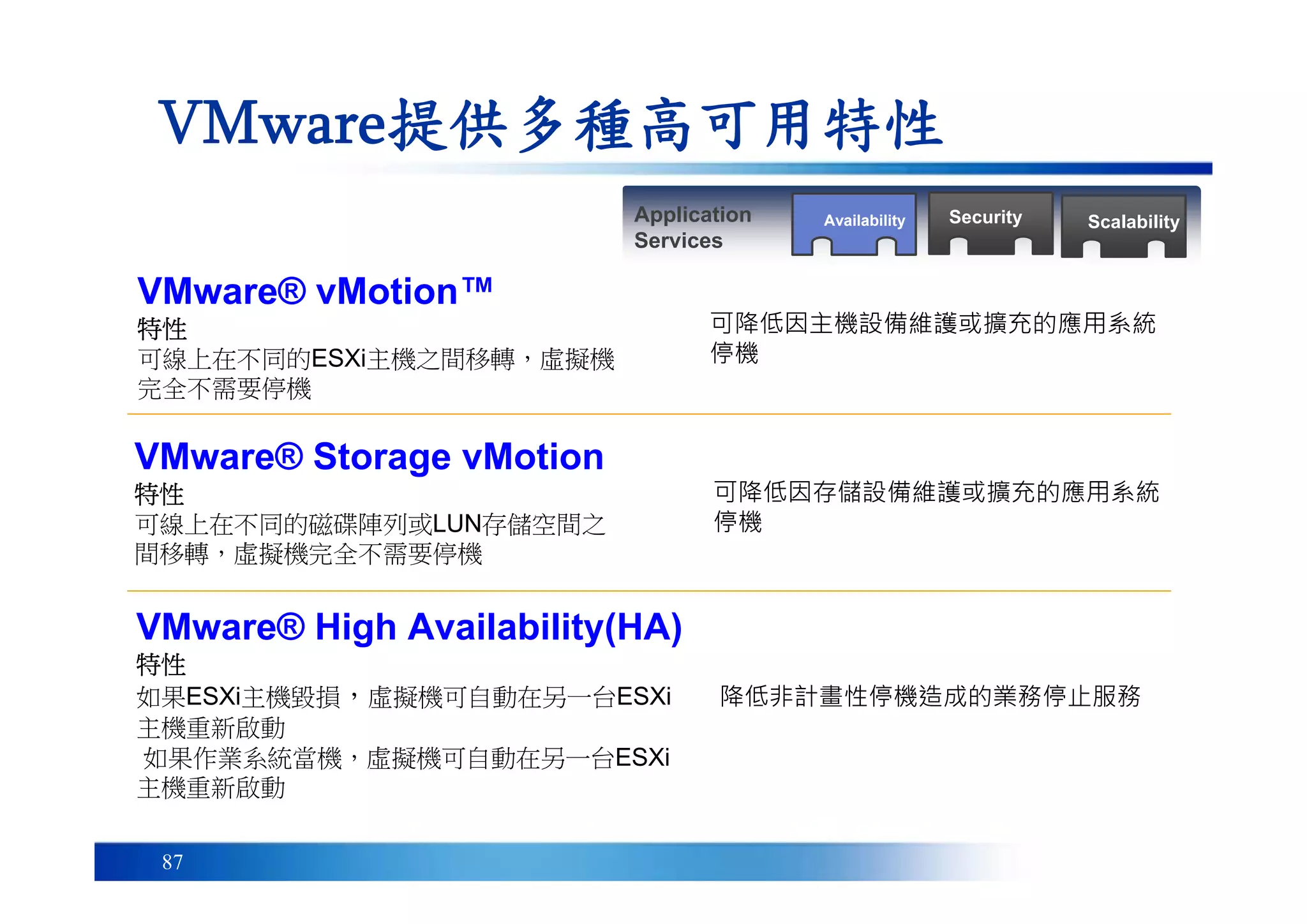

- 87. 87 VMware提供多種高可用特性 Application Services ScalabilitySecurityAvailability VMware® vMotion™ 特性 可線上在不同的ESXi主機之間移轉，虛擬機 完全不需要停機 可降低因主機設備維護或擴充的應用系統 停機 VMware® StoragevMotion 特性 可線上在不同的磁碟陣列或LUN存儲空間之 間移轉，虛擬機完全不需要停機 可降低因存儲設備維護或擴充的應用系統 停機 VMware® High Availability(HA) 特性 如果ESXi主機毀損，虛擬機可自動在另一台ESXi 主機重新啟動 如果作業系統當機，虛擬機可自動在另一台ESXi 主機重新啟動 降低非計畫性停機造成的業務停止服務

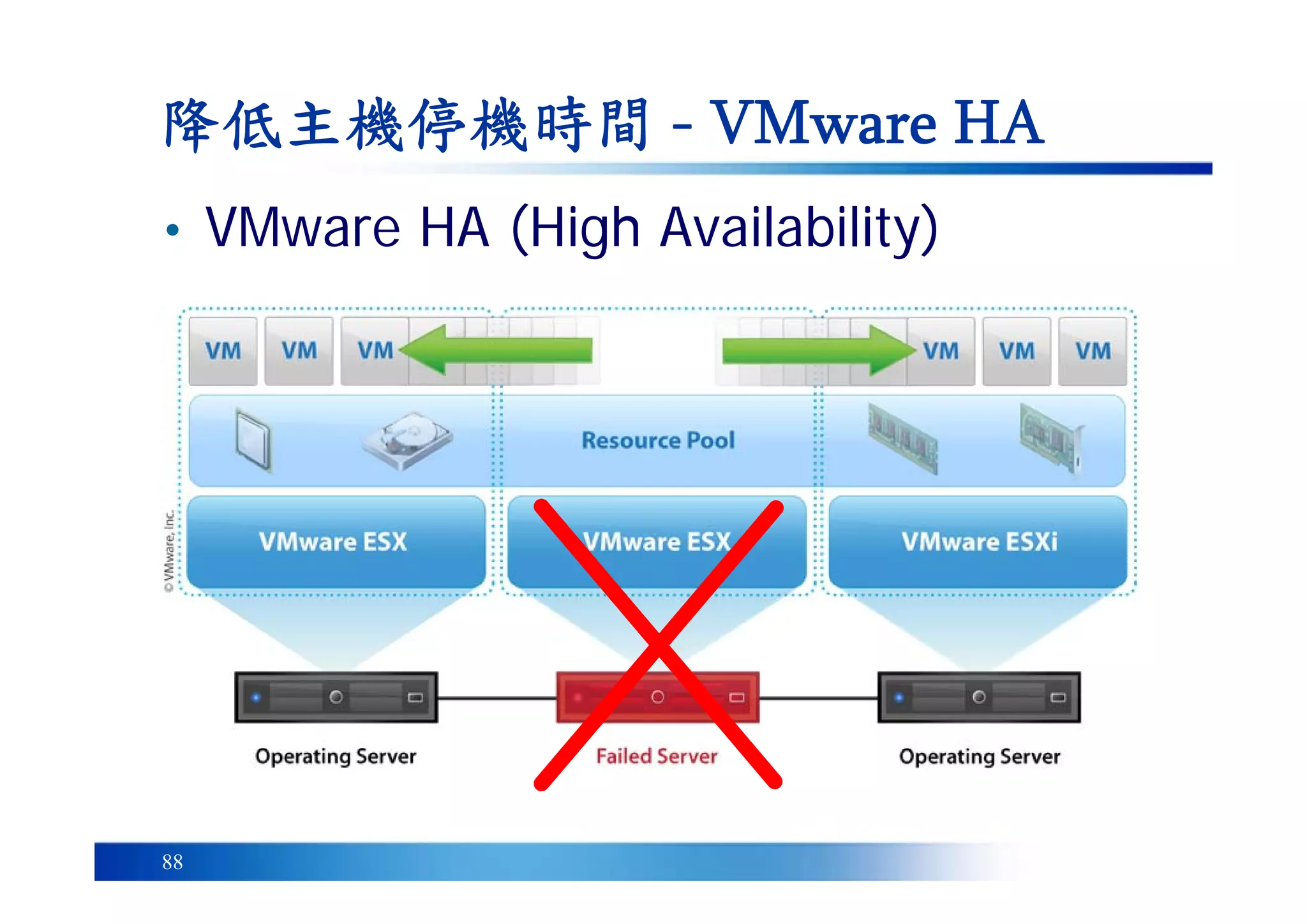

- 88. 88 降低主機停機時間 - VMwareHA • VMware HA (High Availability)

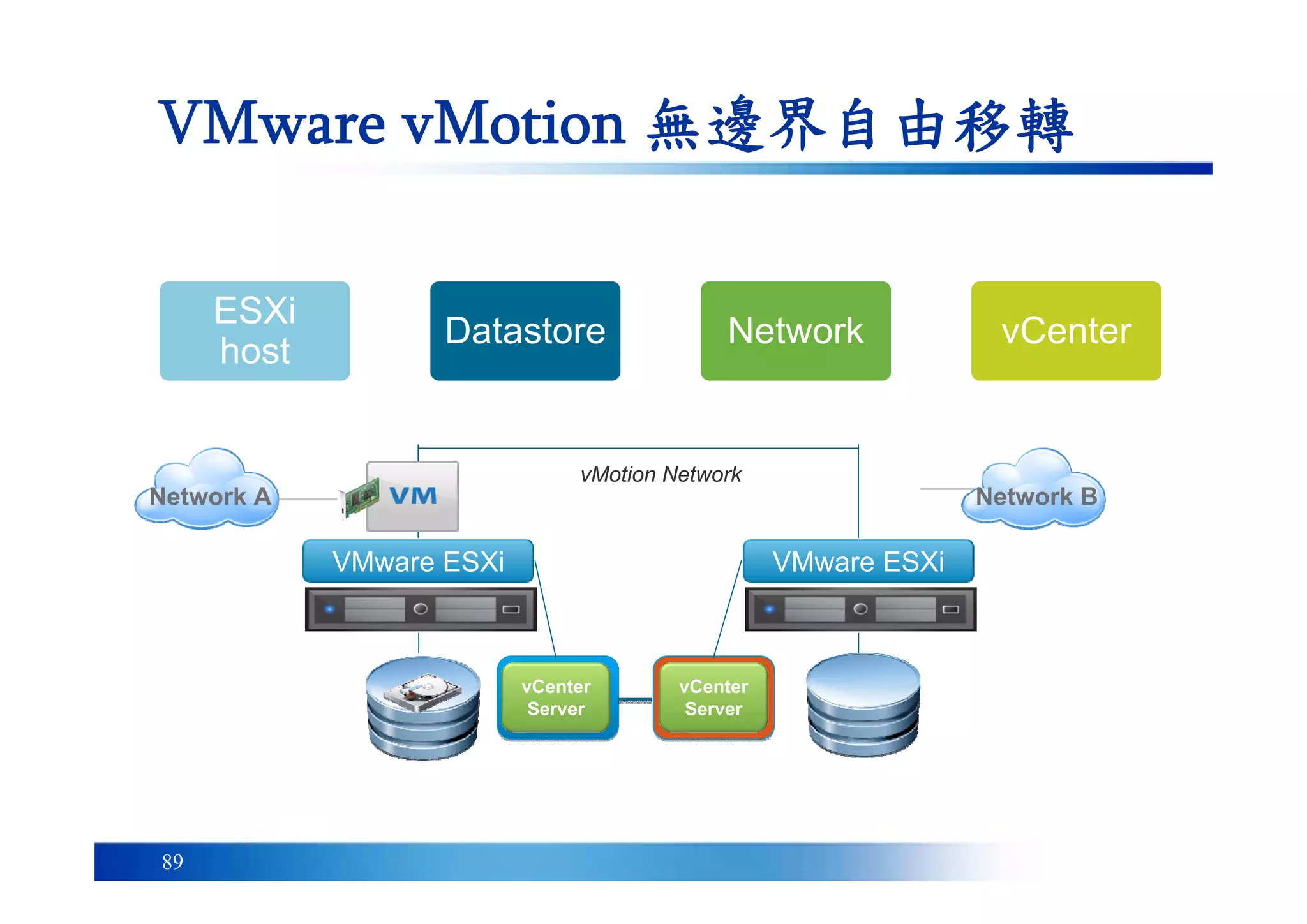

- 89. 89 VMware vMotion 無邊界自由移轉 ESXi host DatastoreNetwork vCenter VMware ESXi VMware ESXi vMotion Network vCenter Server vCenter Server Network A Network B

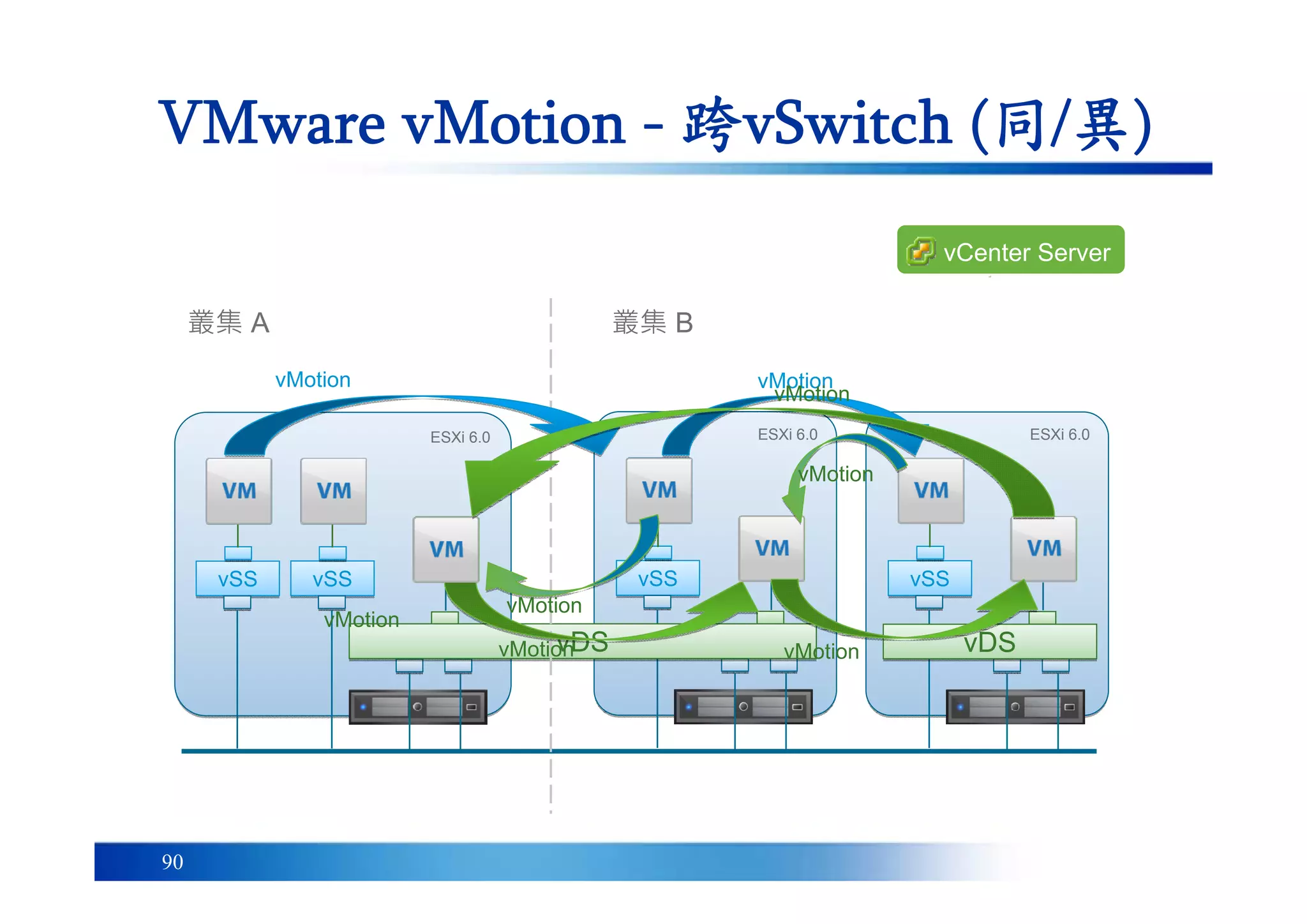

- 90. 90 VMware vMotion -跨vSwitch (同/異) ESXi 6.0ESXi 6.0 vSSvSS vCenter Server ESXi 6.0ESXi 6.0 vSSvSS ESXi 6.0ESXi 6.0 vSSvSS vDSvDS 叢集 B叢集 A vSSvSS vMotion vMotion vMotion vMotion vMotion vDSvDSvMotion vMotion vMotion

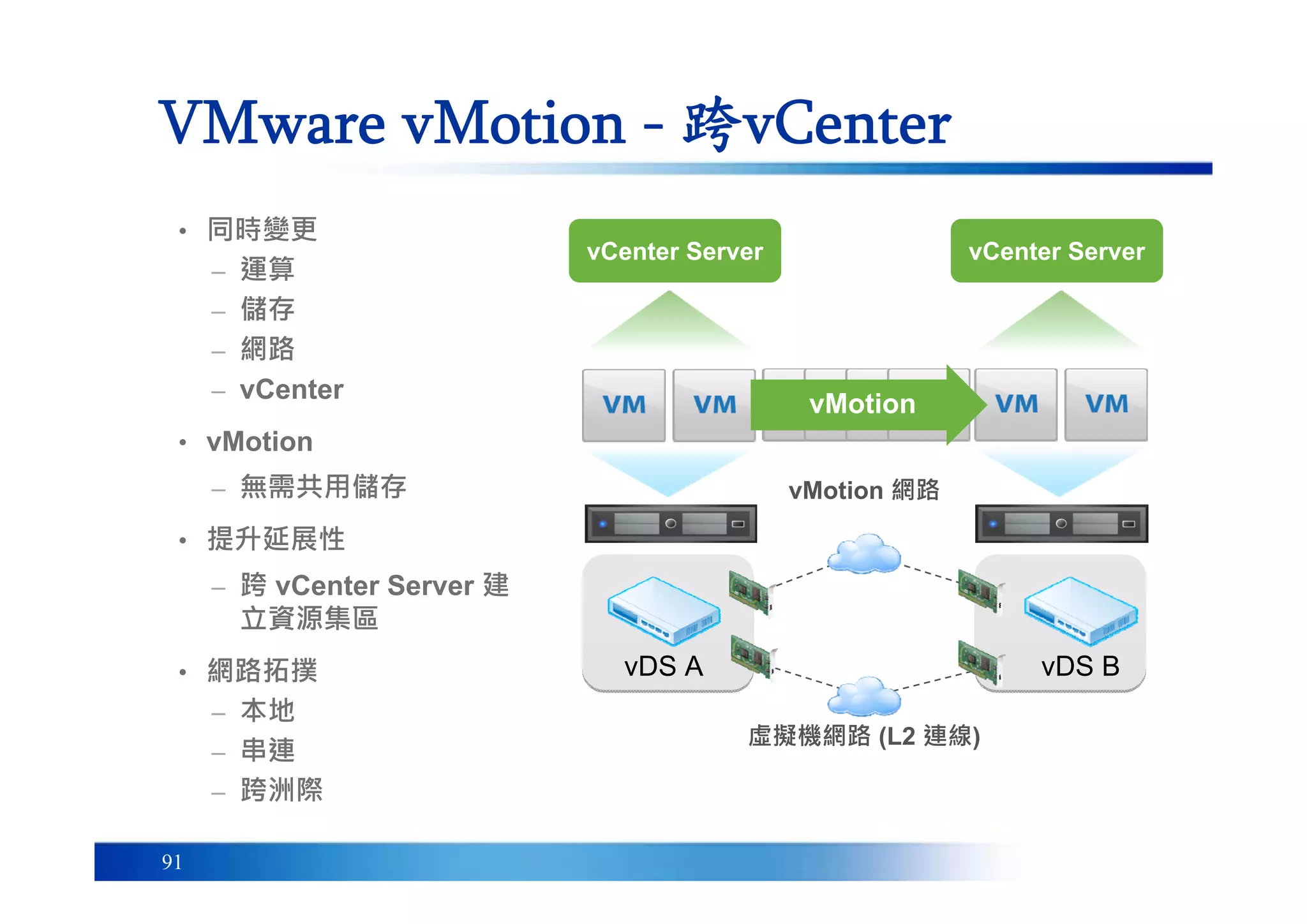

- 91. 91 VMware vMotion -跨vCenter • 同時變更 – 運算 – 儲存 – 網路 – vCenter • vMotion – 無需共用儲存 • 提升延展性 – 跨 vCenter Server 建 立資源集區 • 網路拓撲 – 本地 – 串連 – 跨洲際 vCenter Server 虛擬機網路 (L2 連線) vDS A vDS B vMotion 網路 vMotion vCenter Server

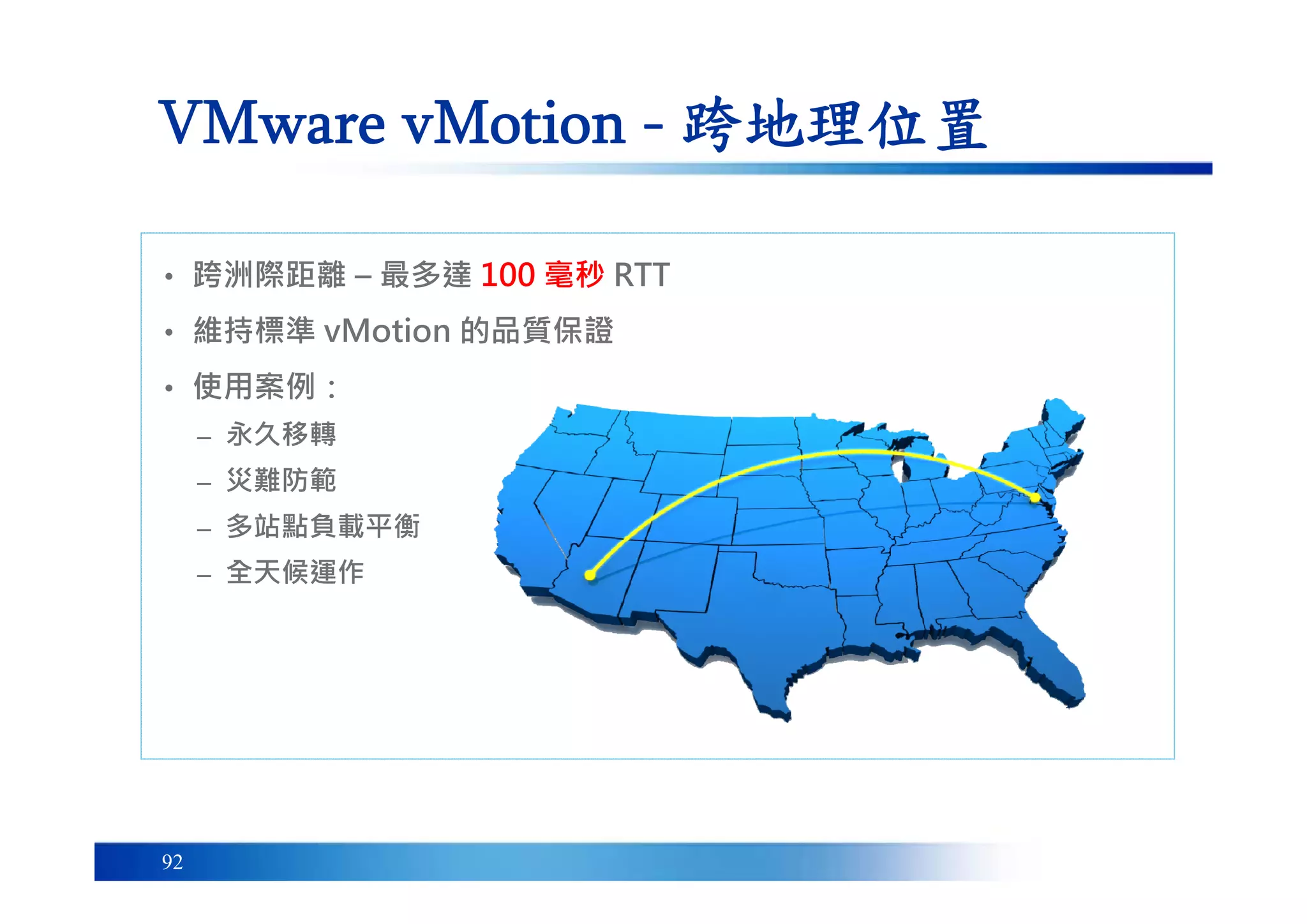

- 92. 92 VMware vMotion -跨地理位置 • 跨洲際距離 – 最多達 100 毫秒 RTT • 維持標準 vMotion 的品質保證 • 使用案例： – 永久移轉 – 災難防範 – 多站點負載平衡 – 全天候運作

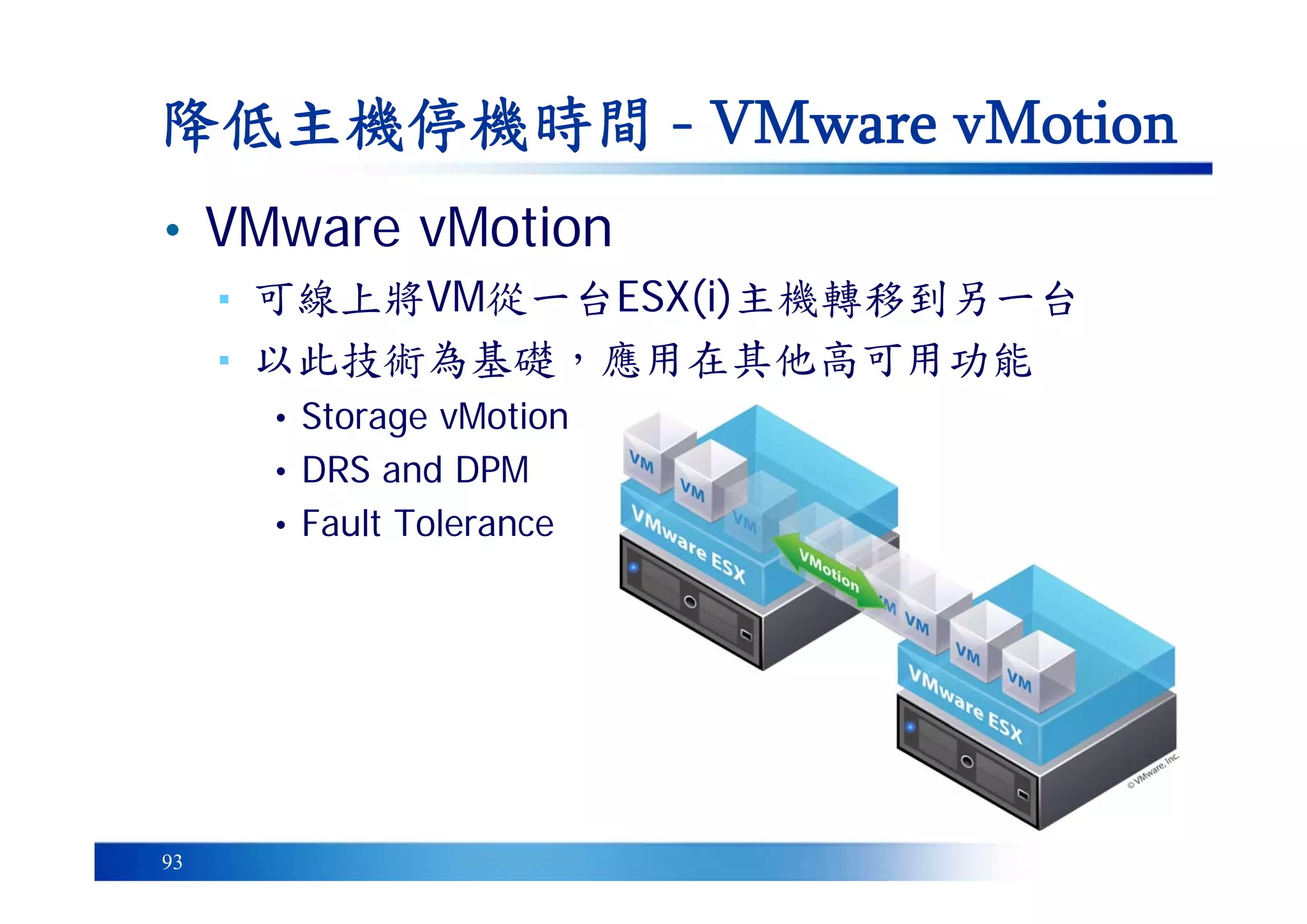

- 93. 93 降低主機停機時間 - VMwarevMotion • VMware vMotion ▪ 可線上將VM從一台ESX(i)主機轉移到另一台 ▪ 以此技術為基礎，應用在其他高可用功能 • Storage vMotion • DRS and DPM • Fault Tolerance

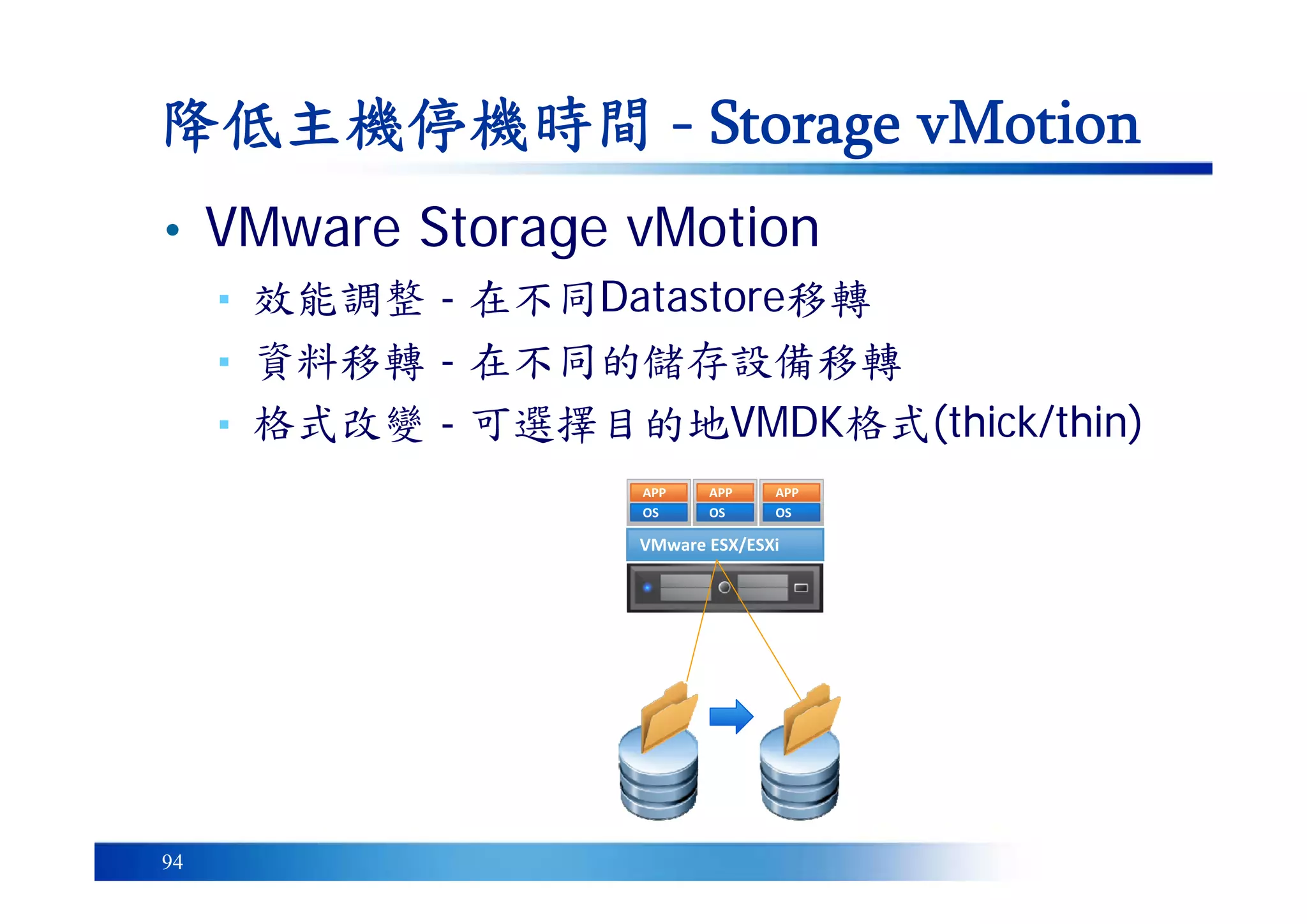

- 94. 94 降低主機停機時間 - StoragevMotion OS APP VMware ESX/ESXi OS APP OS APP • VMware Storage vMotion ▪ 效能調整 - 在不同Datastore移轉 ▪ 資料移轉 - 在不同的儲存設備移轉 ▪ 格式改變 - 可選擇目的地VMDK格式(thick/thin)

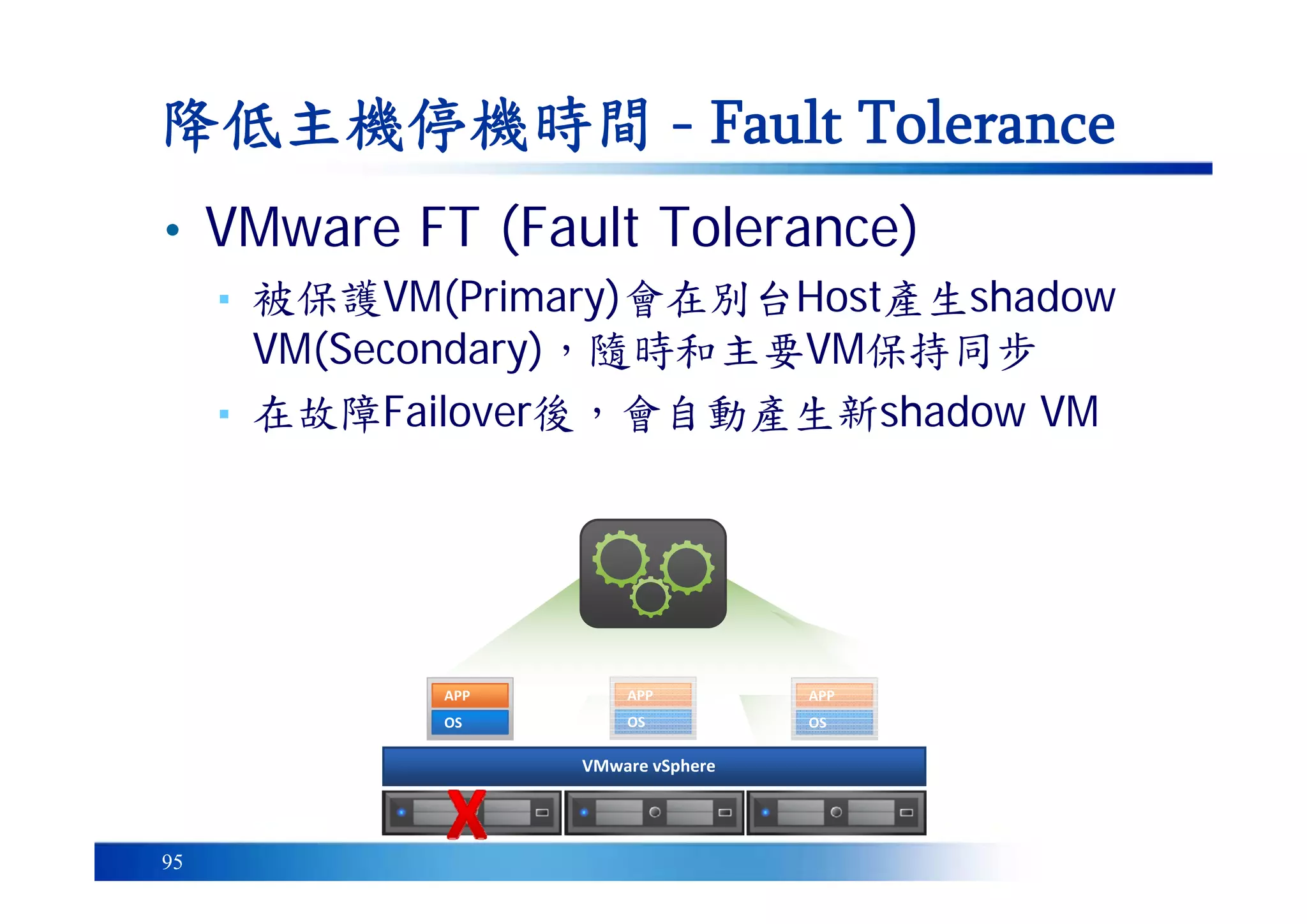

- 95. 95 降低主機停機時間 - FaultTolerance VMware vSphere OS APP OS APP OS APP • VMware FT (Fault Tolerance) ▪ 被保護VM(Primary)會在別台Host產生shadow VM(Secondary)，隨時和主要VM保持同步 ▪ 在故障Failover後，會自動產生新shadow VM

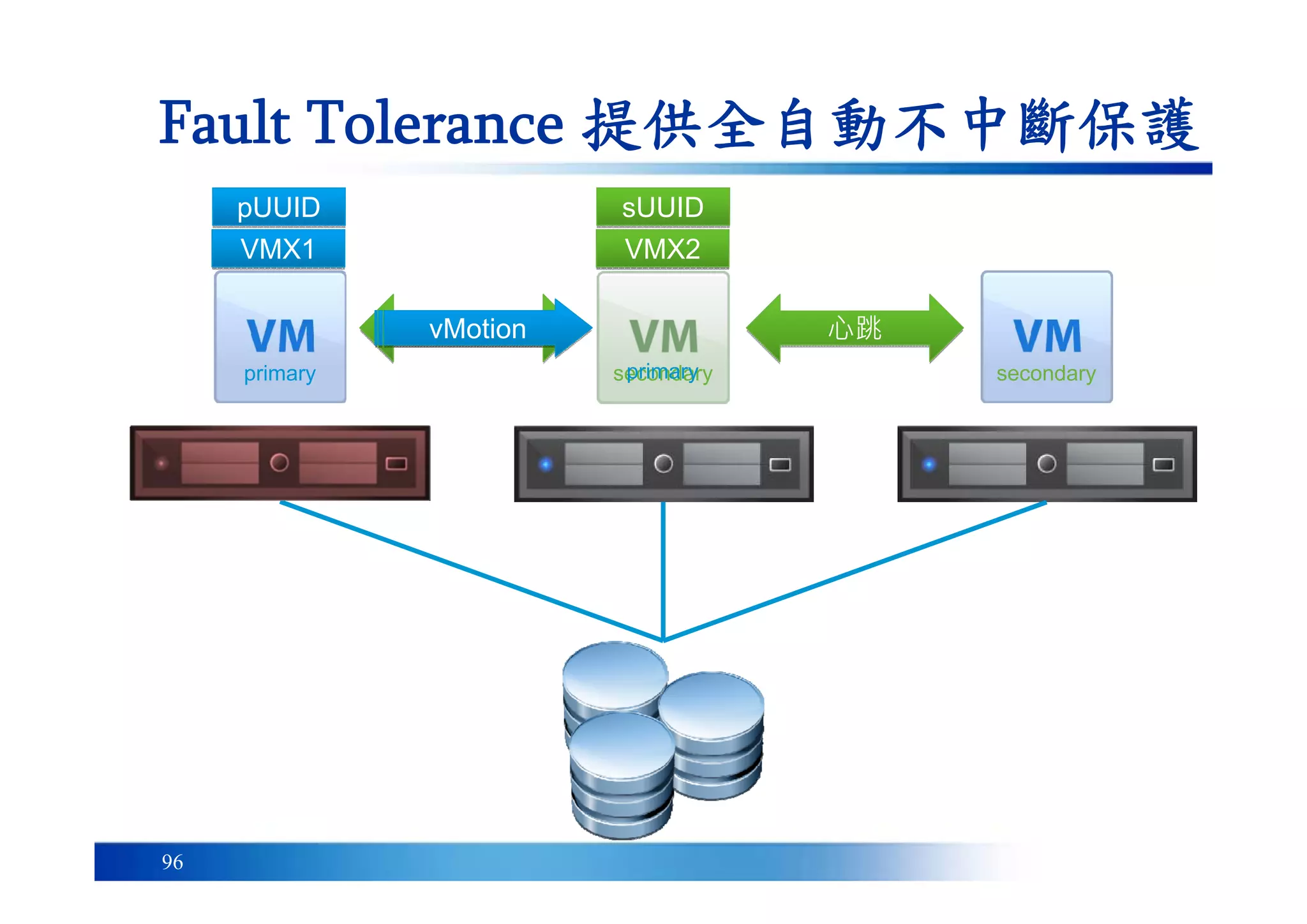

- 96. 96 Fault Tolerance 提供全自動不中斷保護 心跳心跳 primarysecondary VMX1VMX1 VMX2VMX2 sUUIDsUUID secondaryprimary 心跳心跳 pUUIDpUUID vMotionvMotion

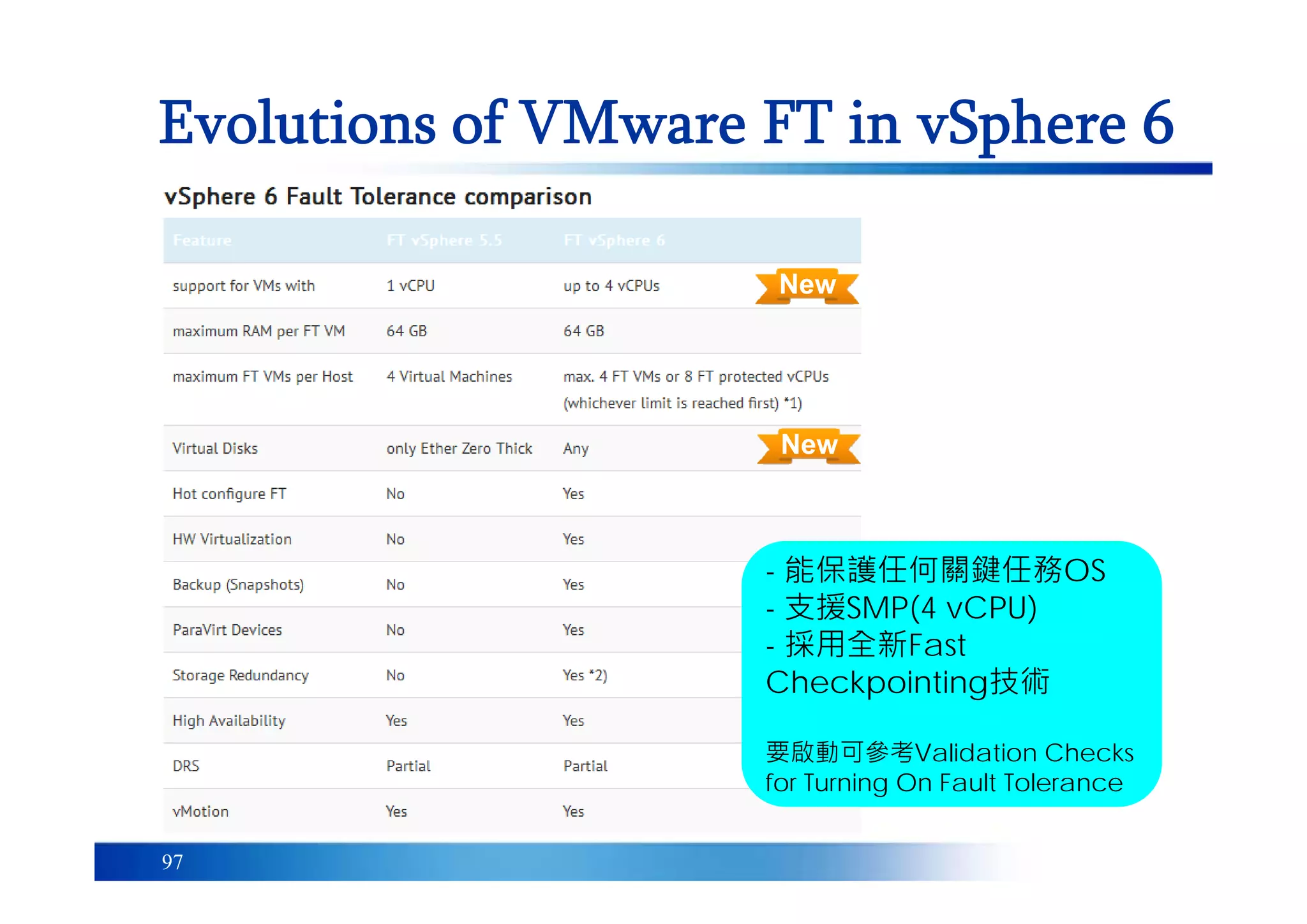

- 97. 97 Evolutions of VMwareFT in vSphere 6 - 能保護任何關鍵任務OS - 支援SMP(4 vCPU) - 採用全新Fast Checkpointing技術 要啟動可參考Validation Checks for Turning On Fault Tolerance New New
- 98. Virtual Machine /Template 建立及管理

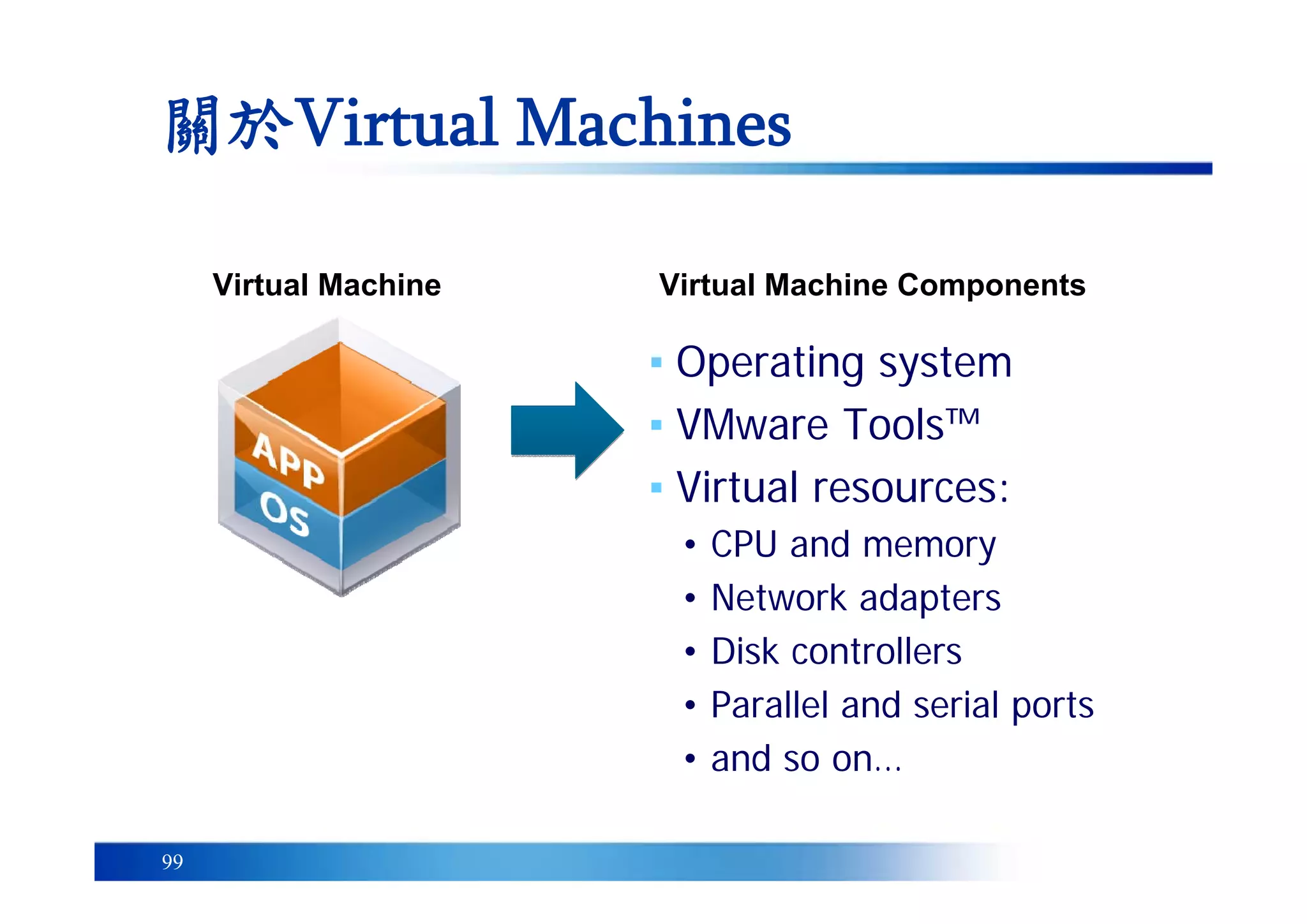

- 99. 99 關於Virtual Machines關於Virtual Machines VirtualMachine ComponentsVirtual Machine ▪ Operating system ▪ VMware Tools™ ▪ Virtual resources: • CPU and memory • Network adapters • Disk controllers • Parallel and serial ports • and so on…

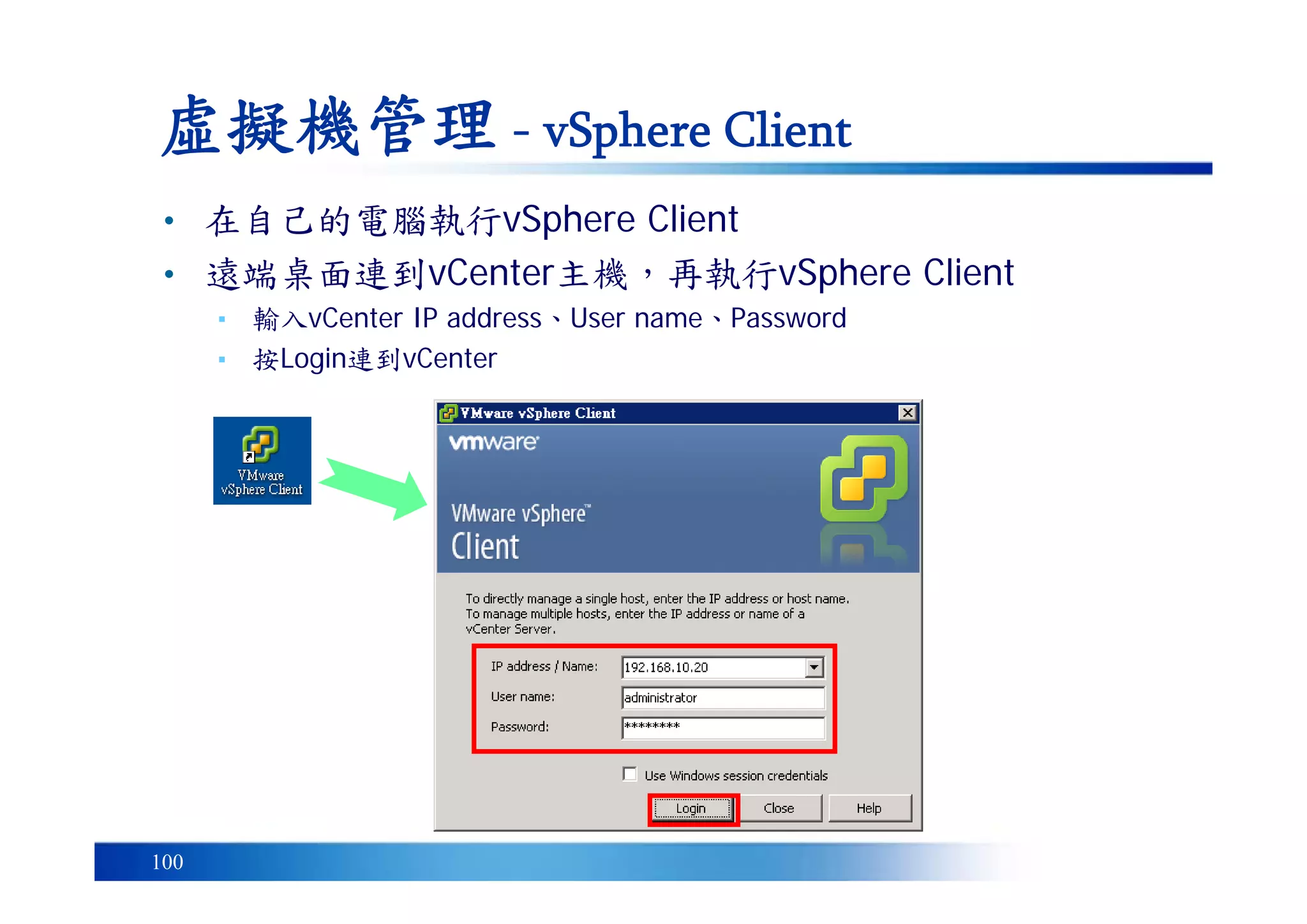

- 100. 100 虛擬機管理 - vSphereClient • 在自己的電腦執行vSphere Client • 遠端桌面連到vCenter主機，再執行vSphere Client ▪ 輸入vCenter IP address、User name、Password ▪ 按Login連到vCenter

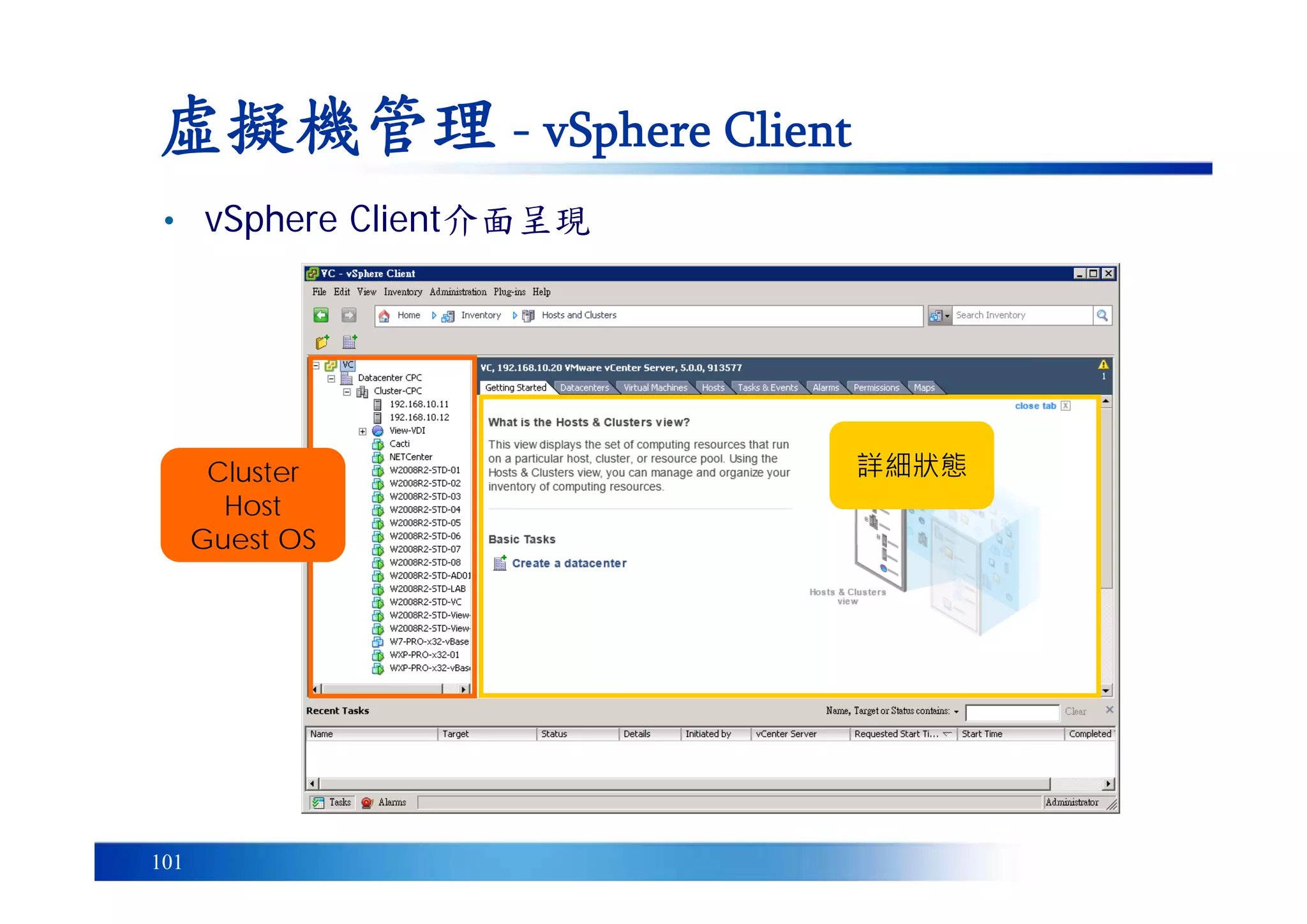

- 101. 101 虛擬機管理 - vSphereClient • vSphere Client介面呈現 Cluster Host Guest OS 詳細狀態

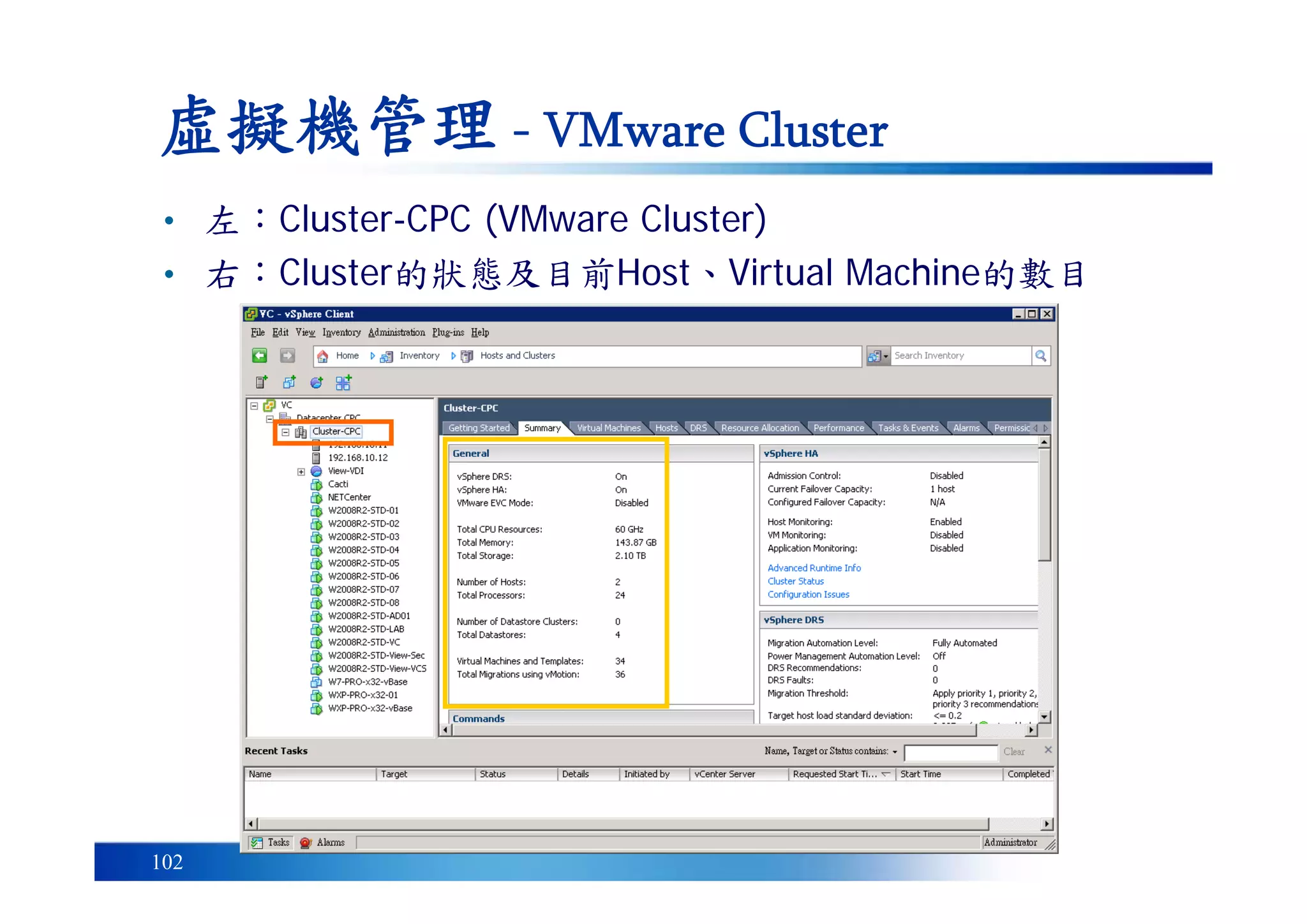

- 102. 102 虛擬機管理 - VMwareCluster • 左：Cluster-CPC (VMware Cluster) • 右：Cluster的狀態及目前Host、Virtual Machine的數目

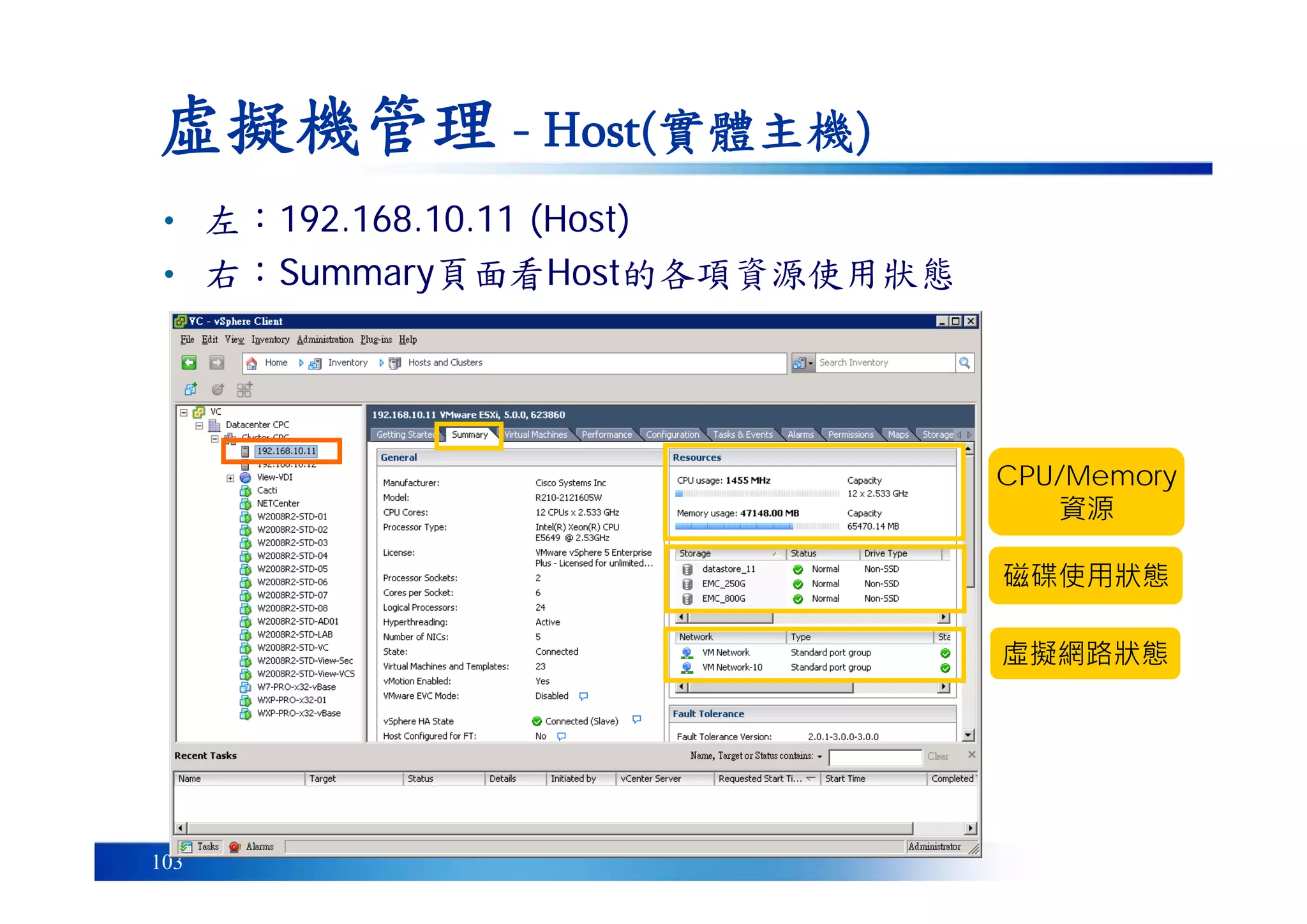

- 103. 103 虛擬機管理 - Host(實體主機) •左：192.168.10.11 (Host) • 右：Summary頁面看Host的各項資源使用狀態 CPU/Memory 資源 磁碟使用狀態 虛擬網路狀態
- 104. 104 虛擬機管理 - VirtualMachine(虛擬機) • 左：W2008R2-STD-01 (Virtual Machine) • 右：Summary頁面看目前該VM的運作狀態及資源使用 State: Powered On (開機運作中) Host: 192.168.10.11 (跑在.11的實體主機上) 這台VM的規格 CPU: 1 vCPU (1顆CPU) Memory: 4096 MB (4GB記憶體) 開機中VM 會有綠色 三角形圖示

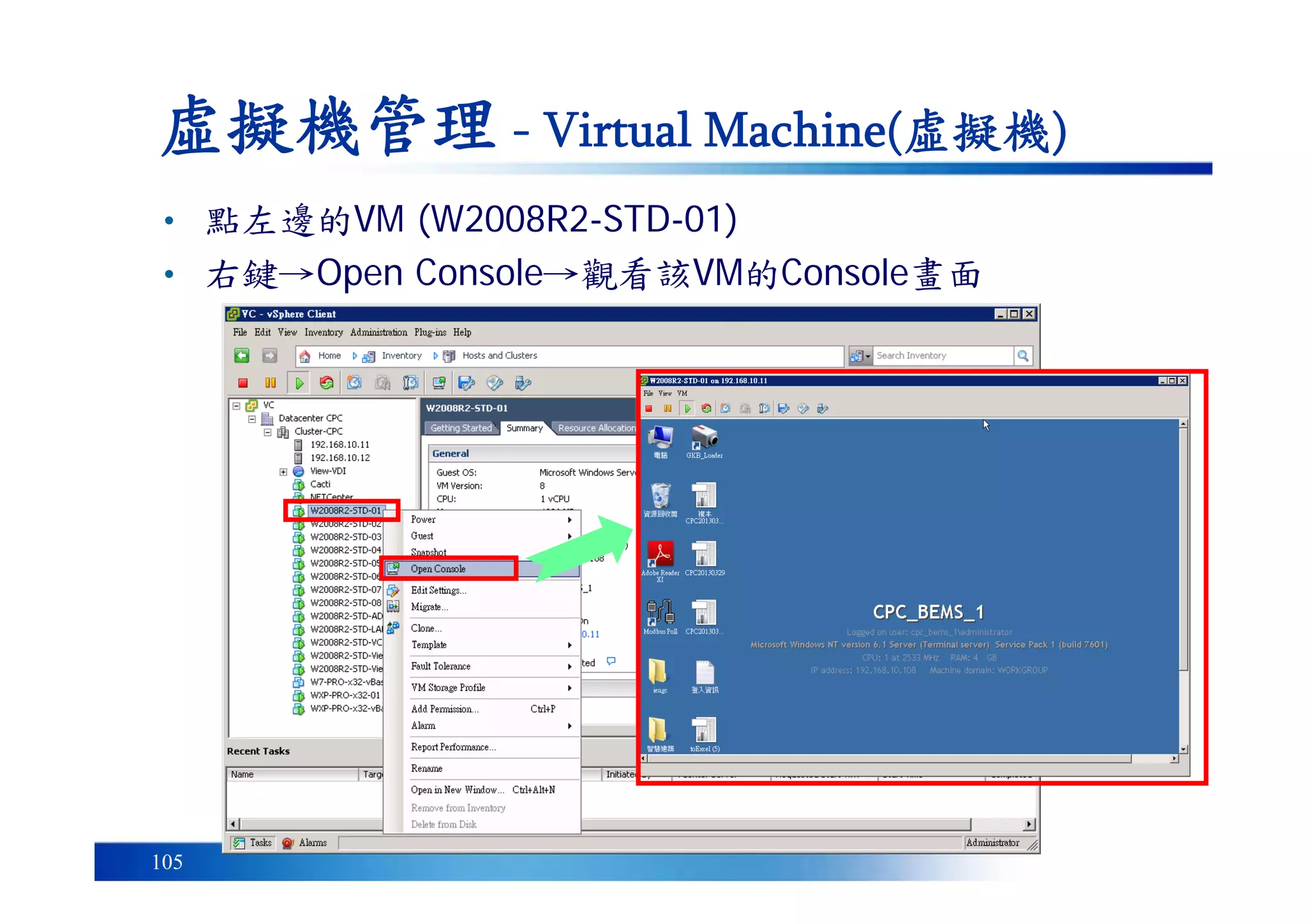

- 105. 105 虛擬機管理 - VirtualMachine(虛擬機) • 點左邊的VM (W2008R2-STD-01) • 右鍵→Open Console→觀看該VM的Console畫面

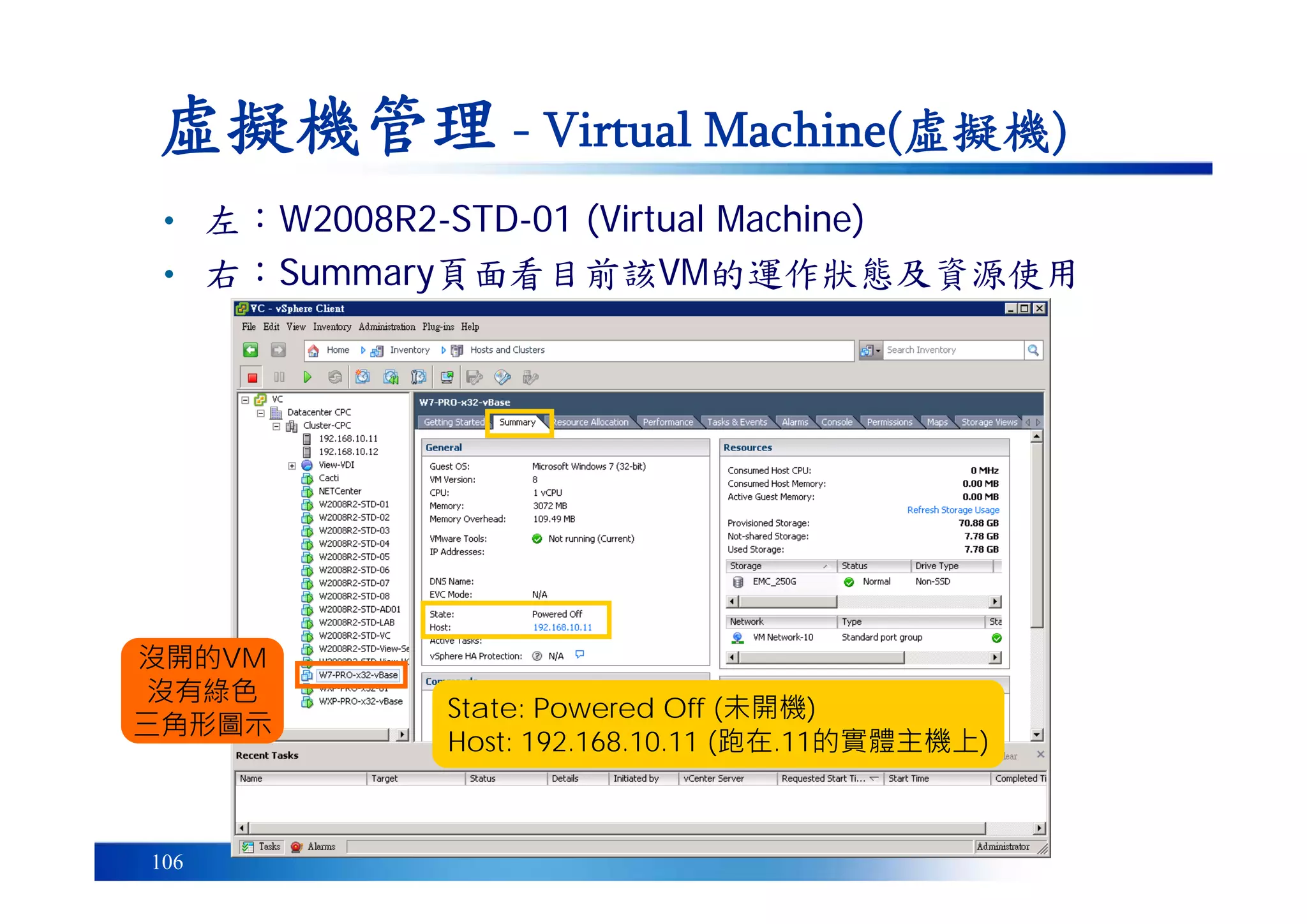

- 106. 106 虛擬機管理 - VirtualMachine(虛擬機) • 左：W2008R2-STD-01 (Virtual Machine) • 右：Summary頁面看目前該VM的運作狀態及資源使用 State: Powered Off (未開機) Host: 192.168.10.11 (跑在.11的實體主機上) 沒開的VM 沒有綠色 三角形圖示
- 107. 107 虛擬機管理 - VirtualMachine(虛擬機) • 要將VM進行開機 • 點選要開機的VM→右鍵→Power→Power On進行開機 沒開的VM 沒有綠色 三角形圖示

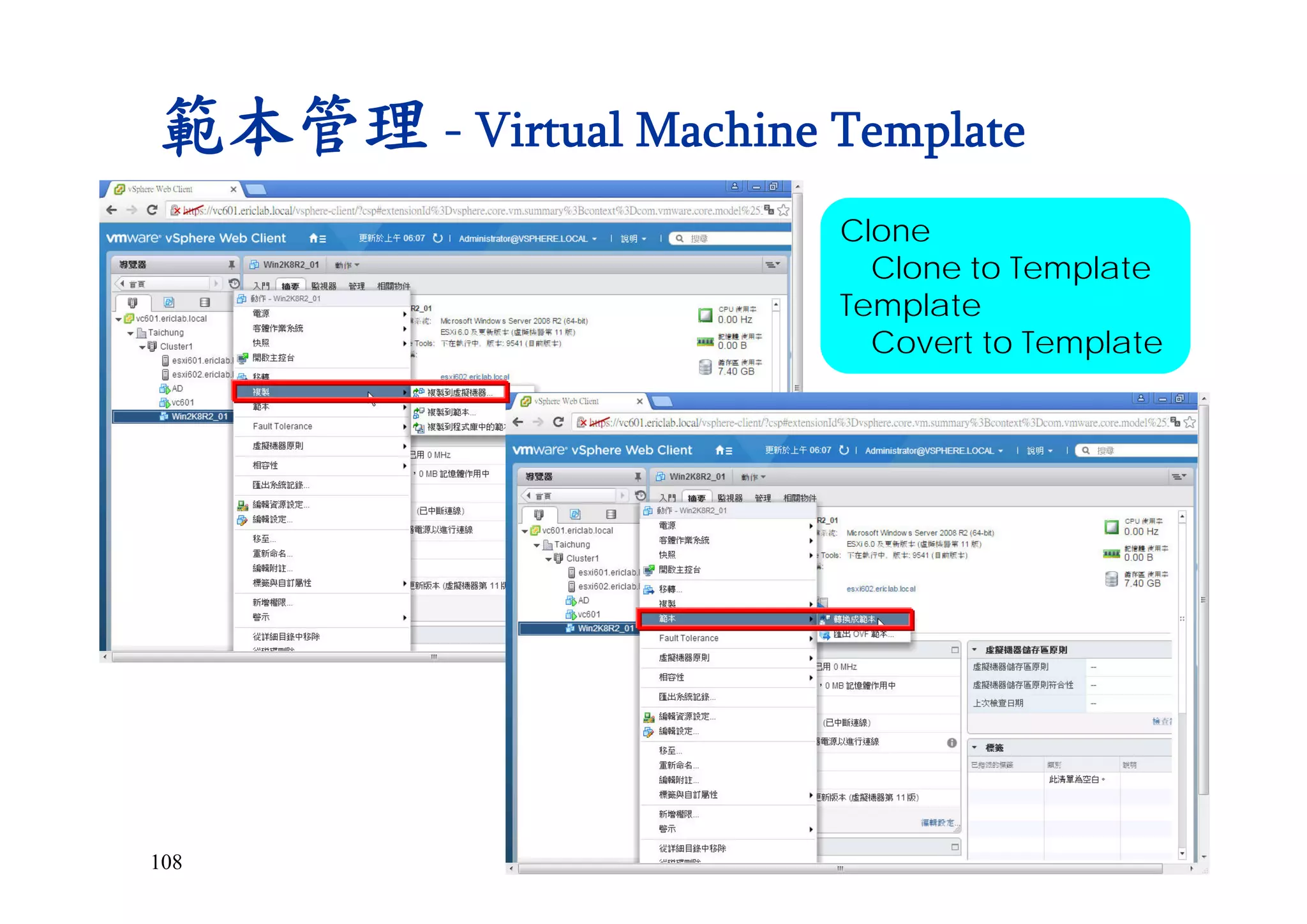

- 108. 108 範本管理 - VirtualMachine Template Clone Clone to Template Template Covert to Template

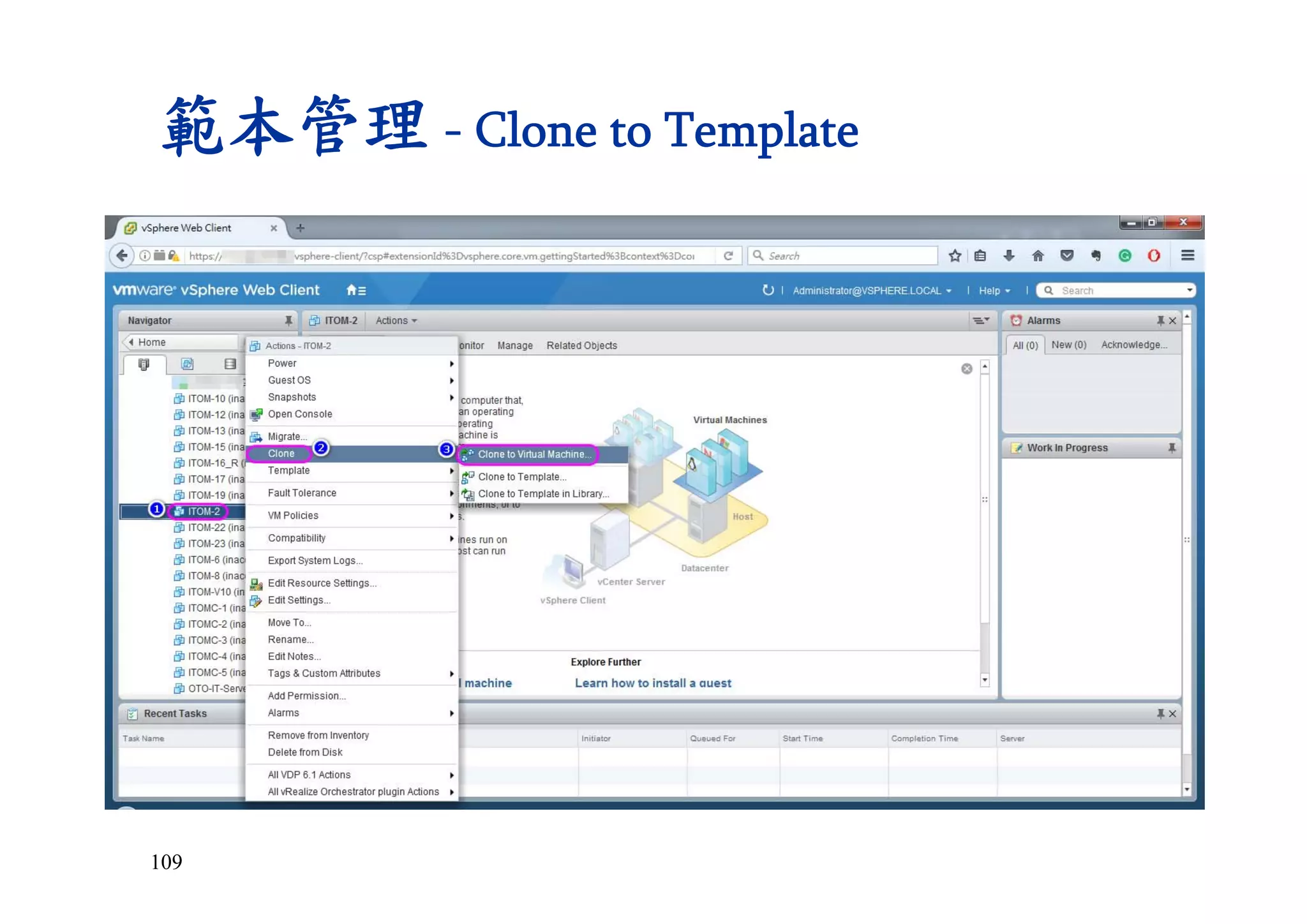

- 109. 109 範本管理 - Cloneto Template

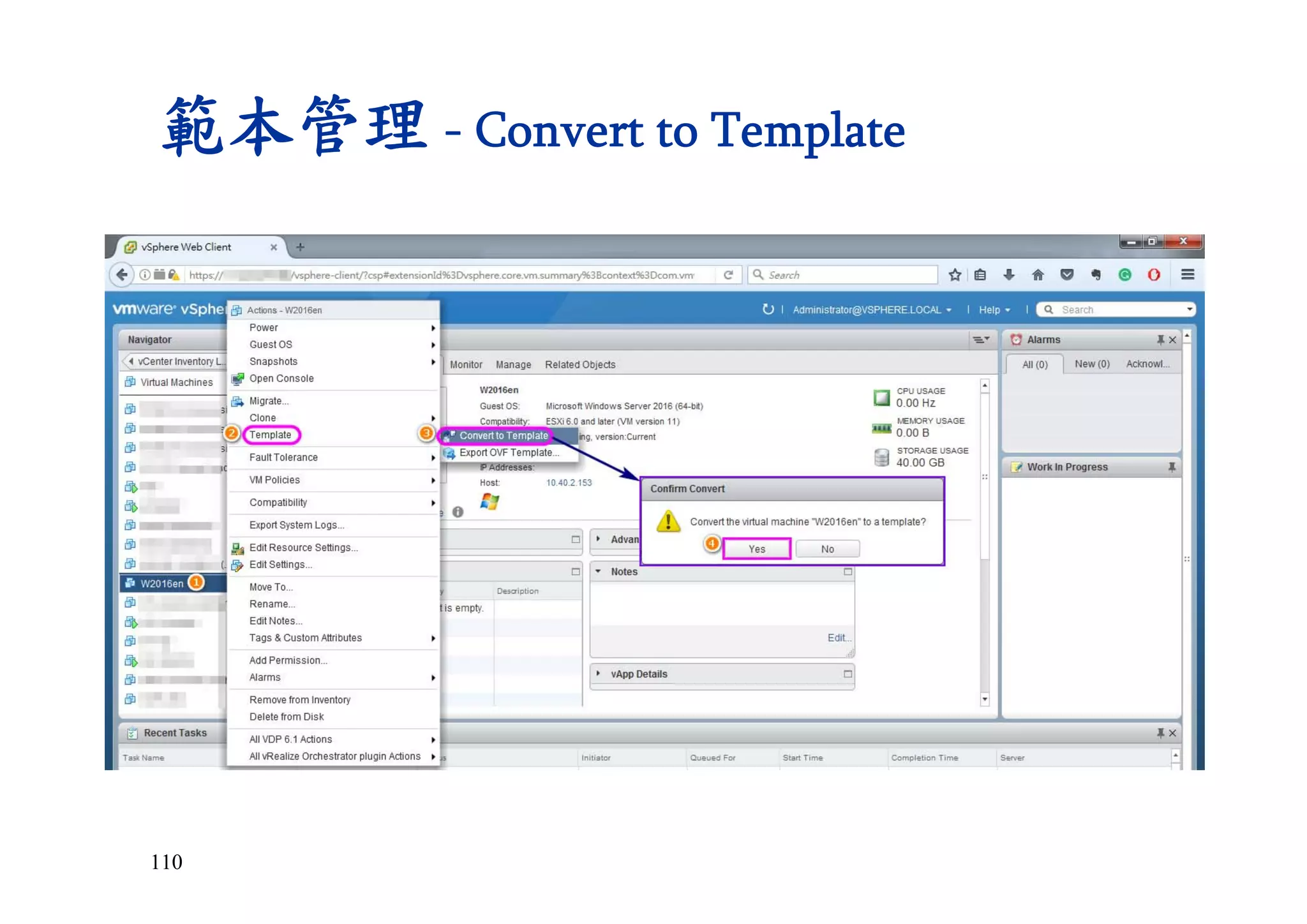

- 110. 110 範本管理 - Convertto Template

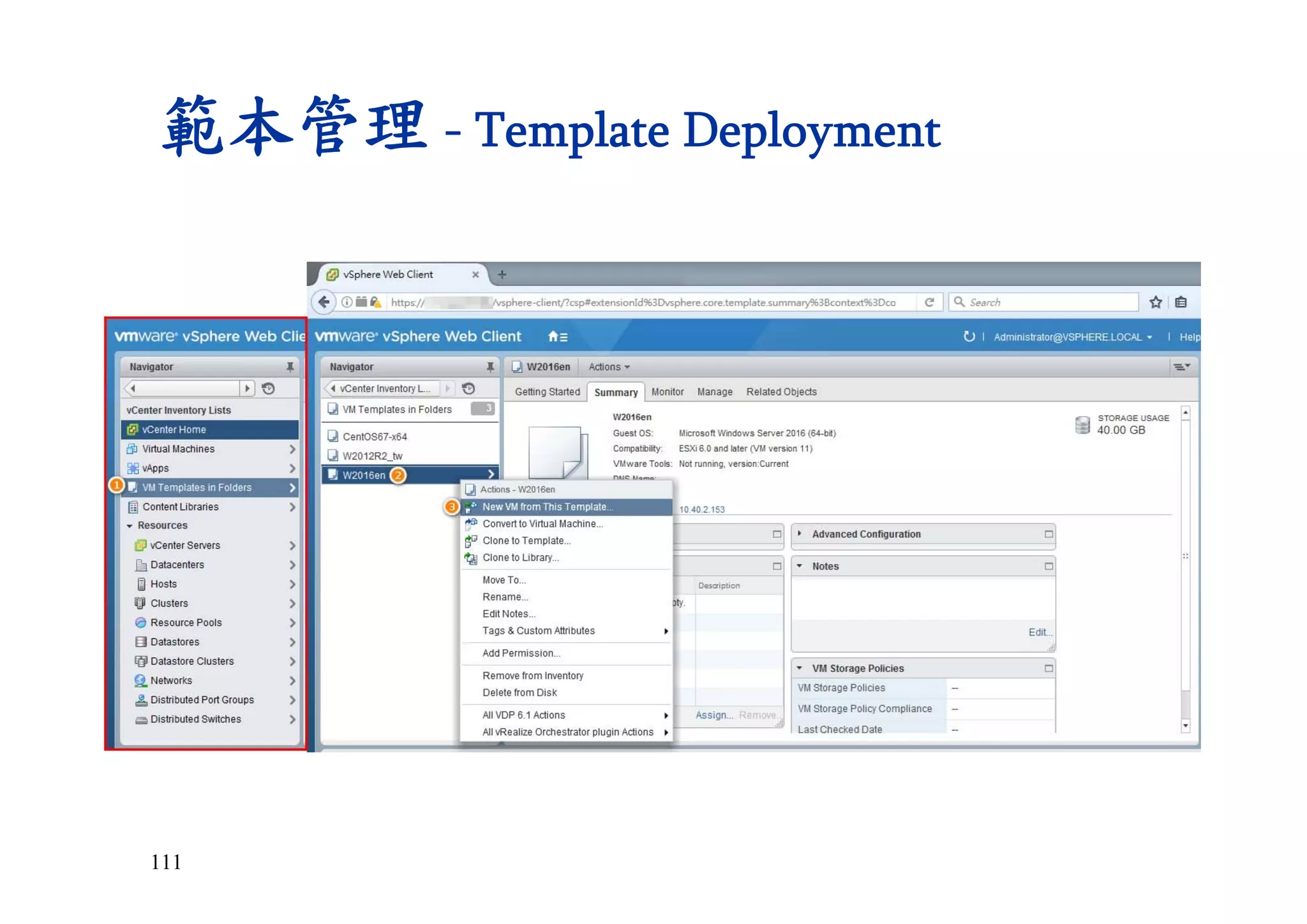

- 111. 111 範本管理 - TemplateDeployment

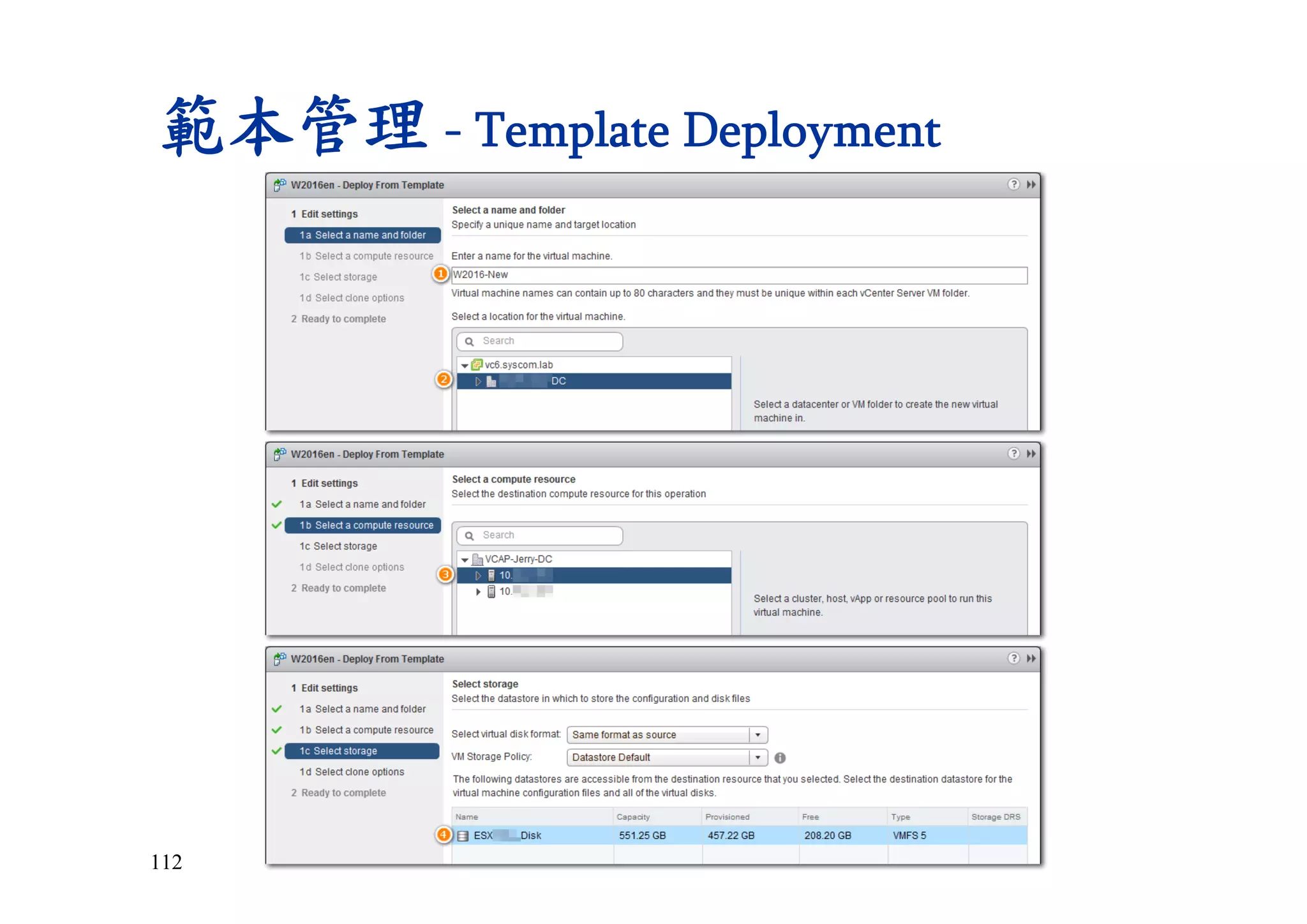

- 112. 112 範本管理 - TemplateDeployment

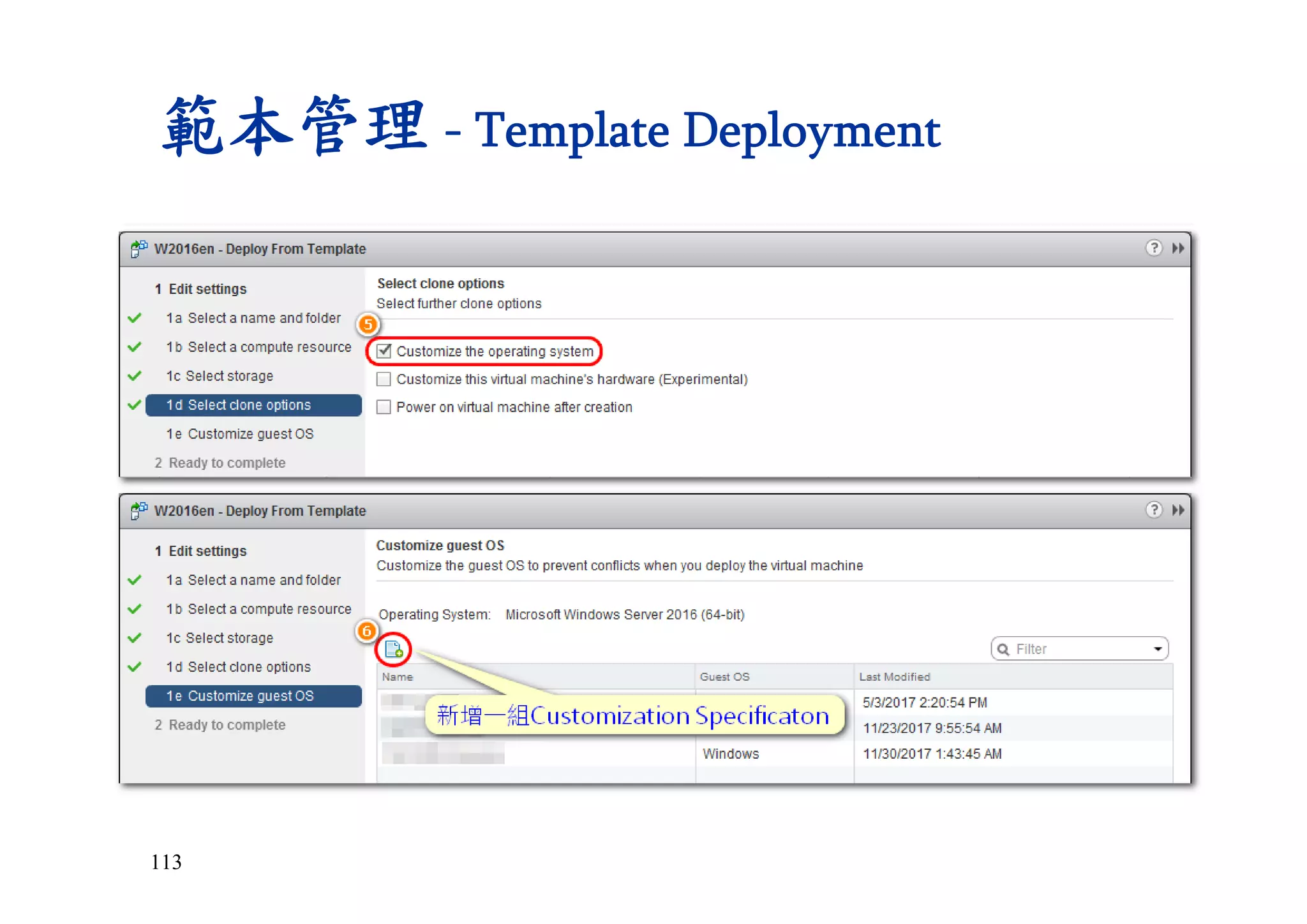

- 113. 113 範本管理 - TemplateDeployment

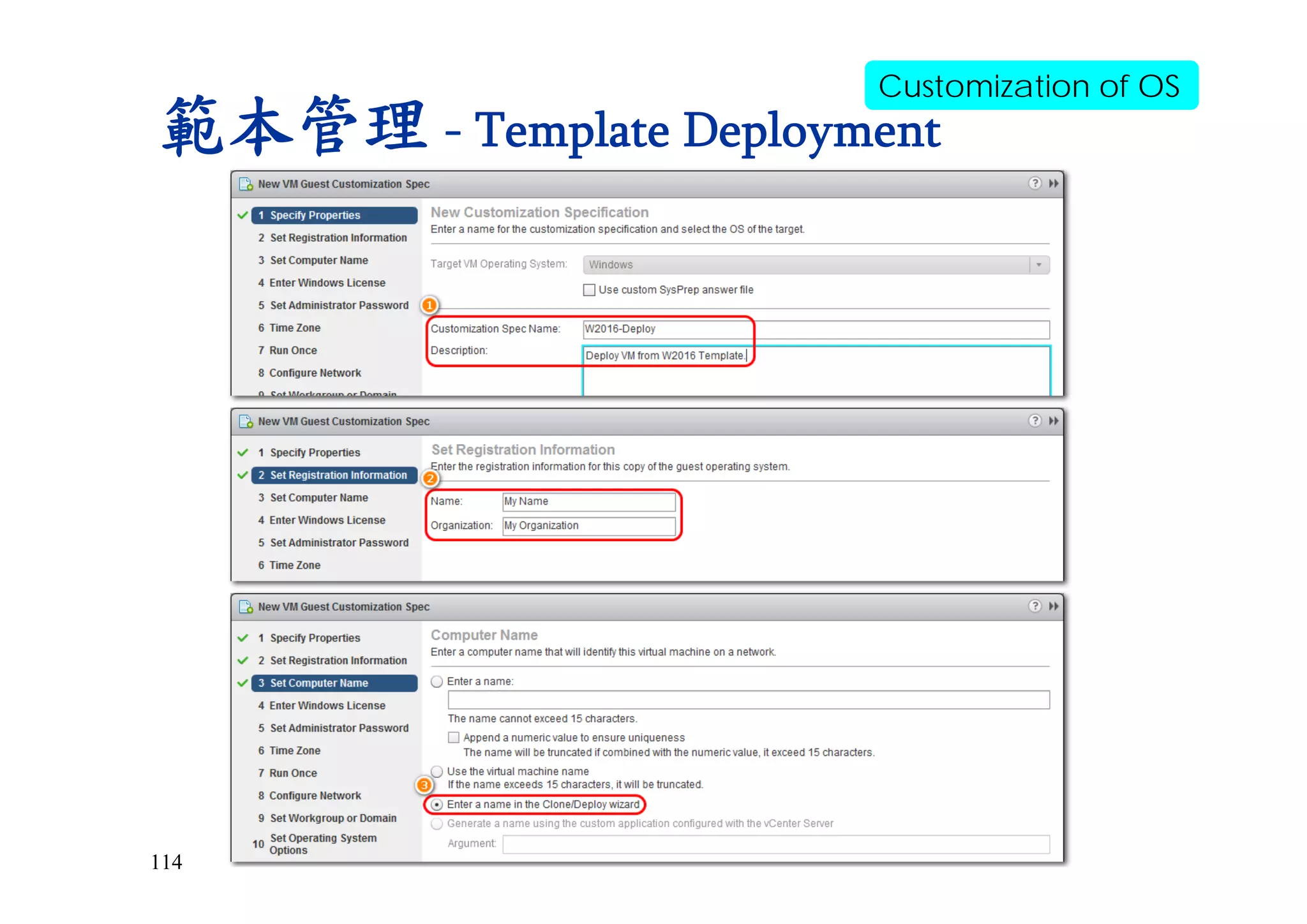

- 114. 114 範本管理 - TemplateDeployment Customization of OS

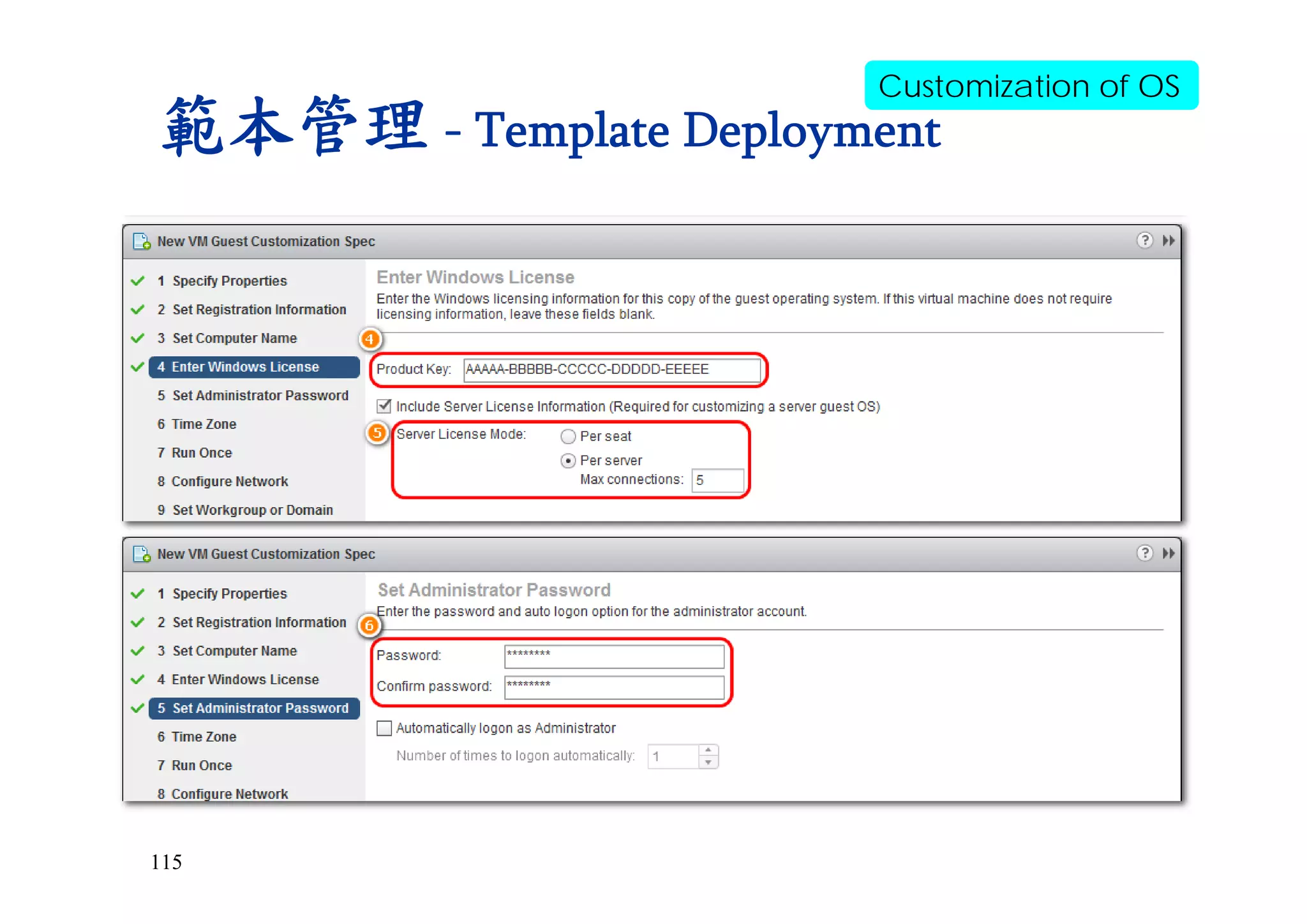

- 115. 115 範本管理 - TemplateDeployment Customization of OS

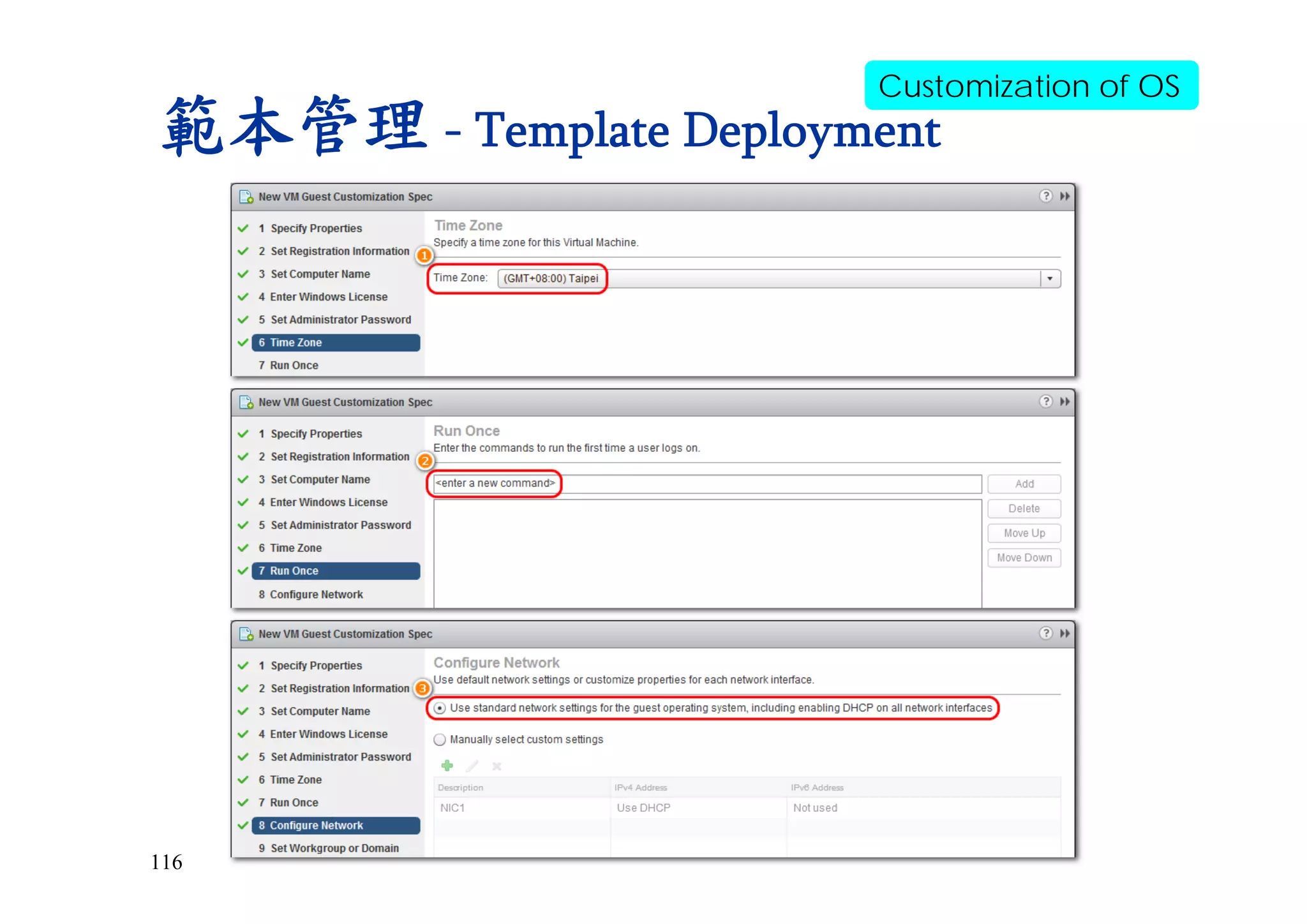

- 116. 116 範本管理 - TemplateDeployment Customization of OS

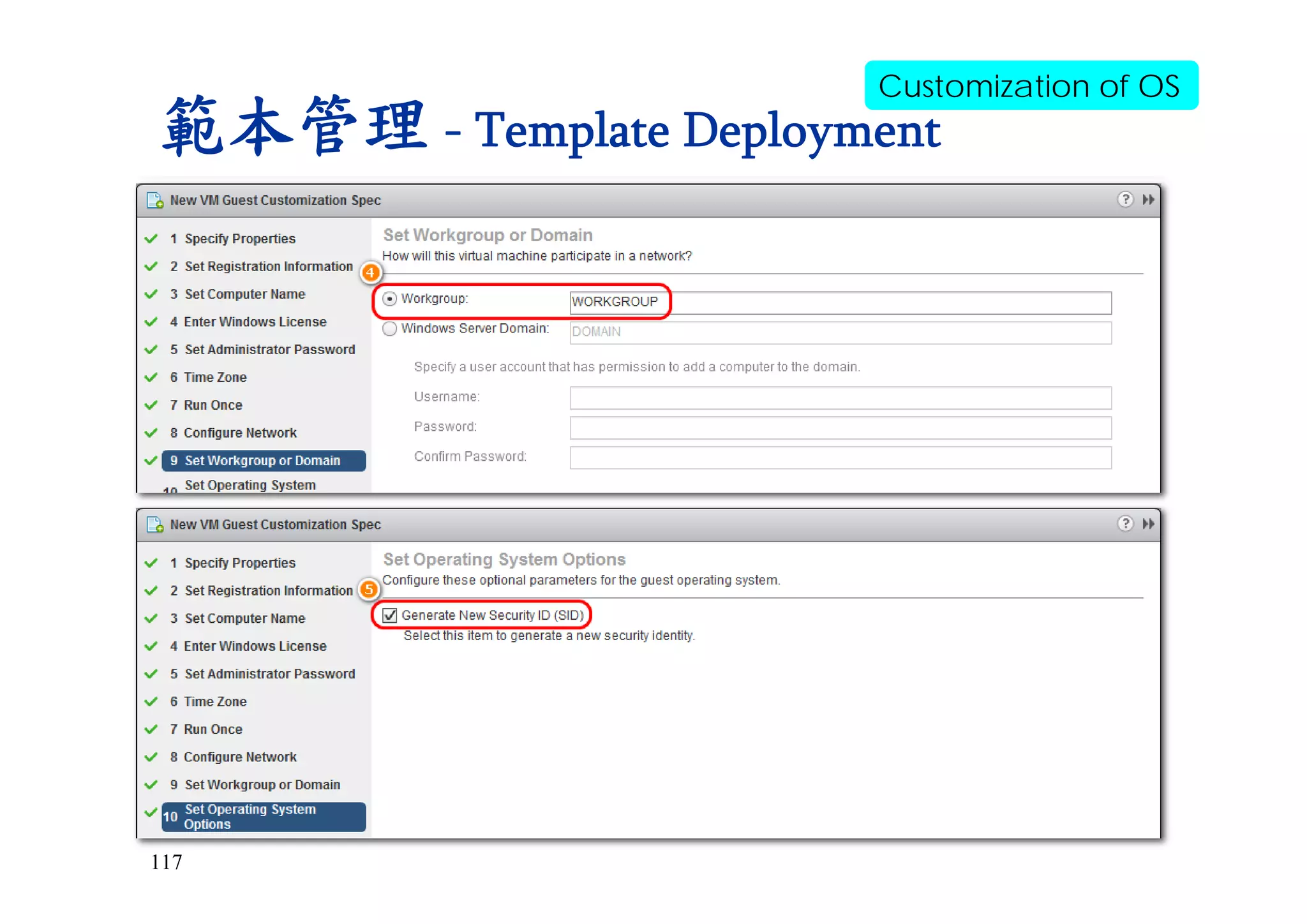

- 117. 117 範本管理 - TemplateDeployment Customization of OS

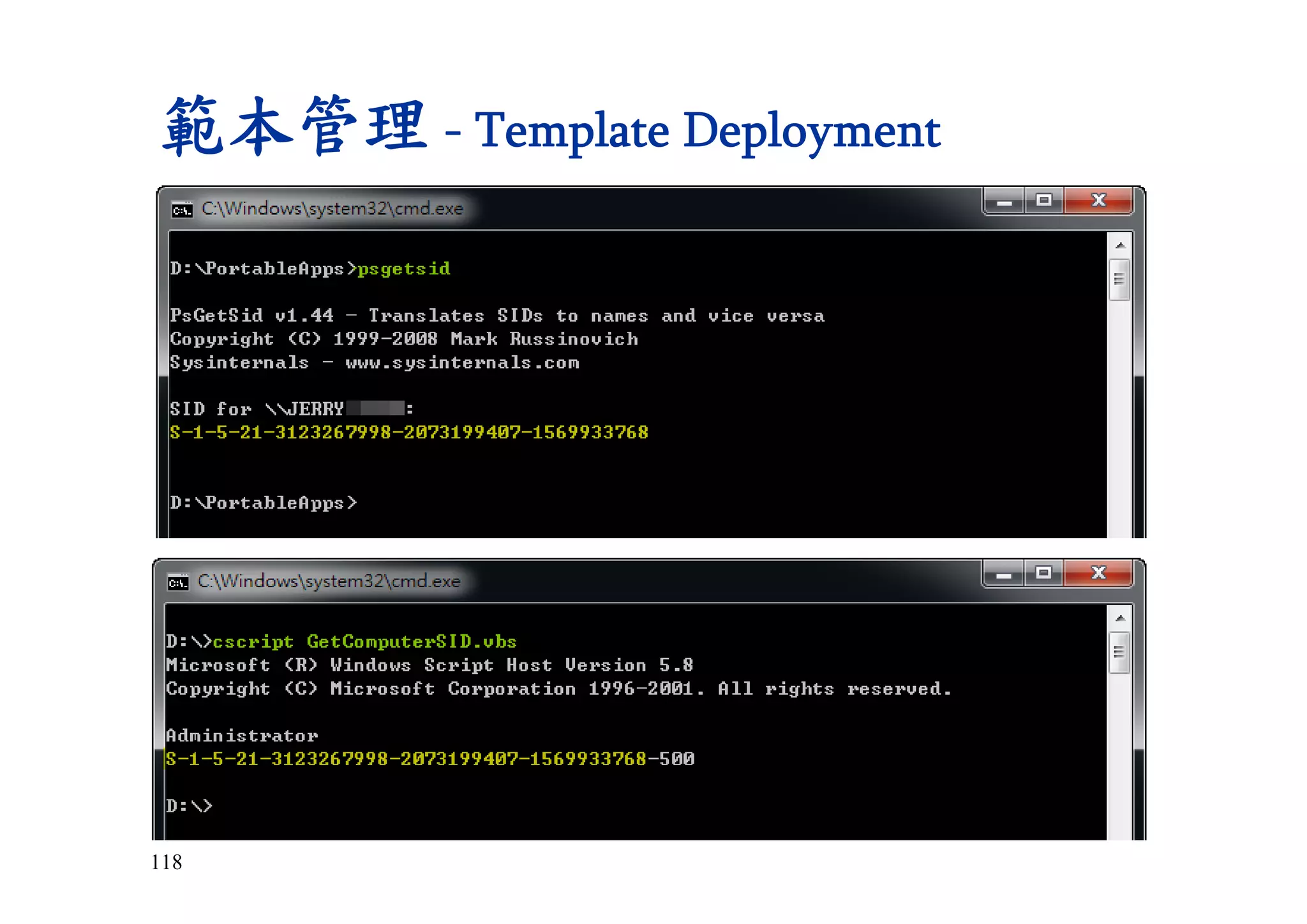

- 118. 118 範本管理 - TemplateDeployment

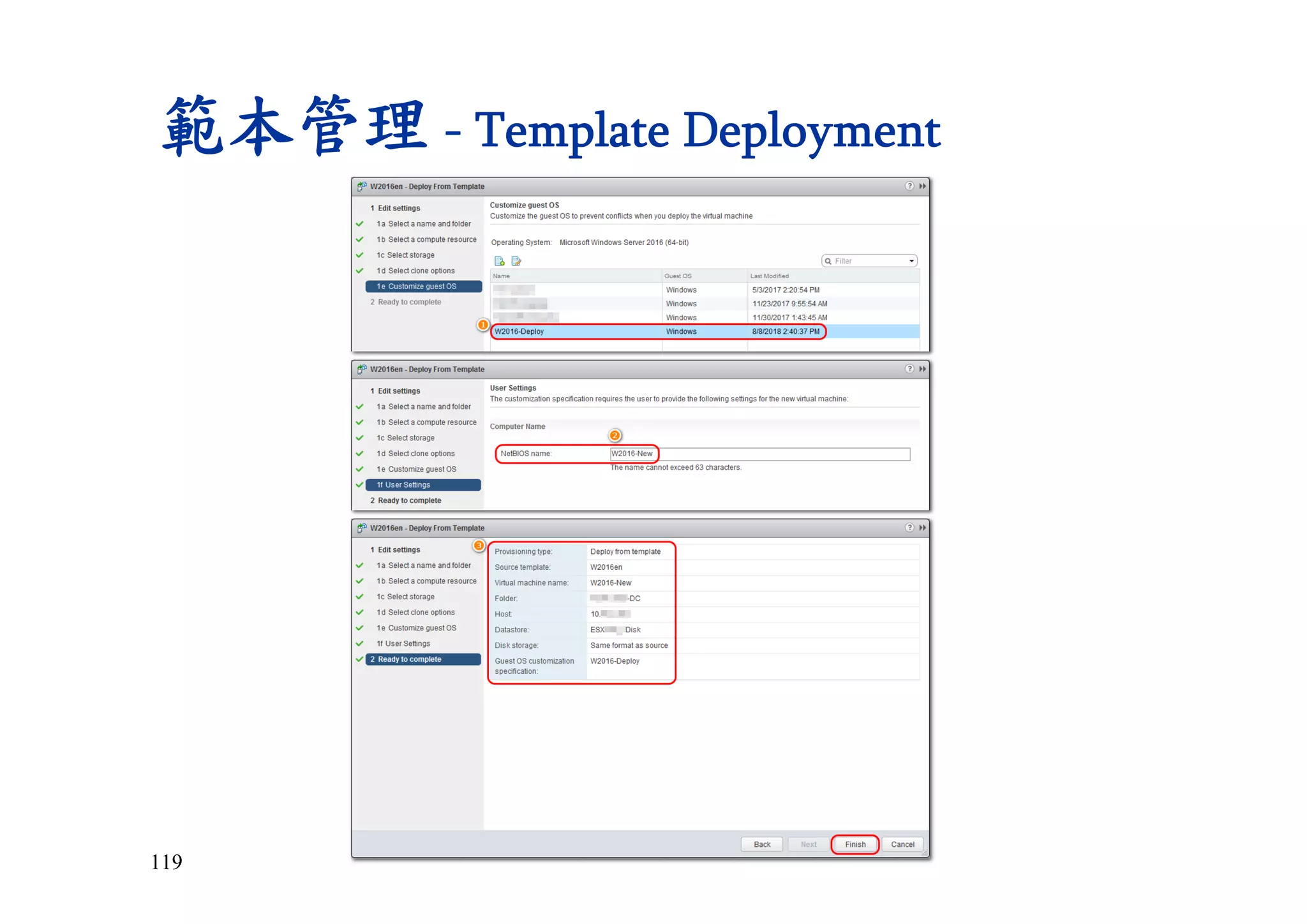

- 119. 119 範本管理 - TemplateDeployment

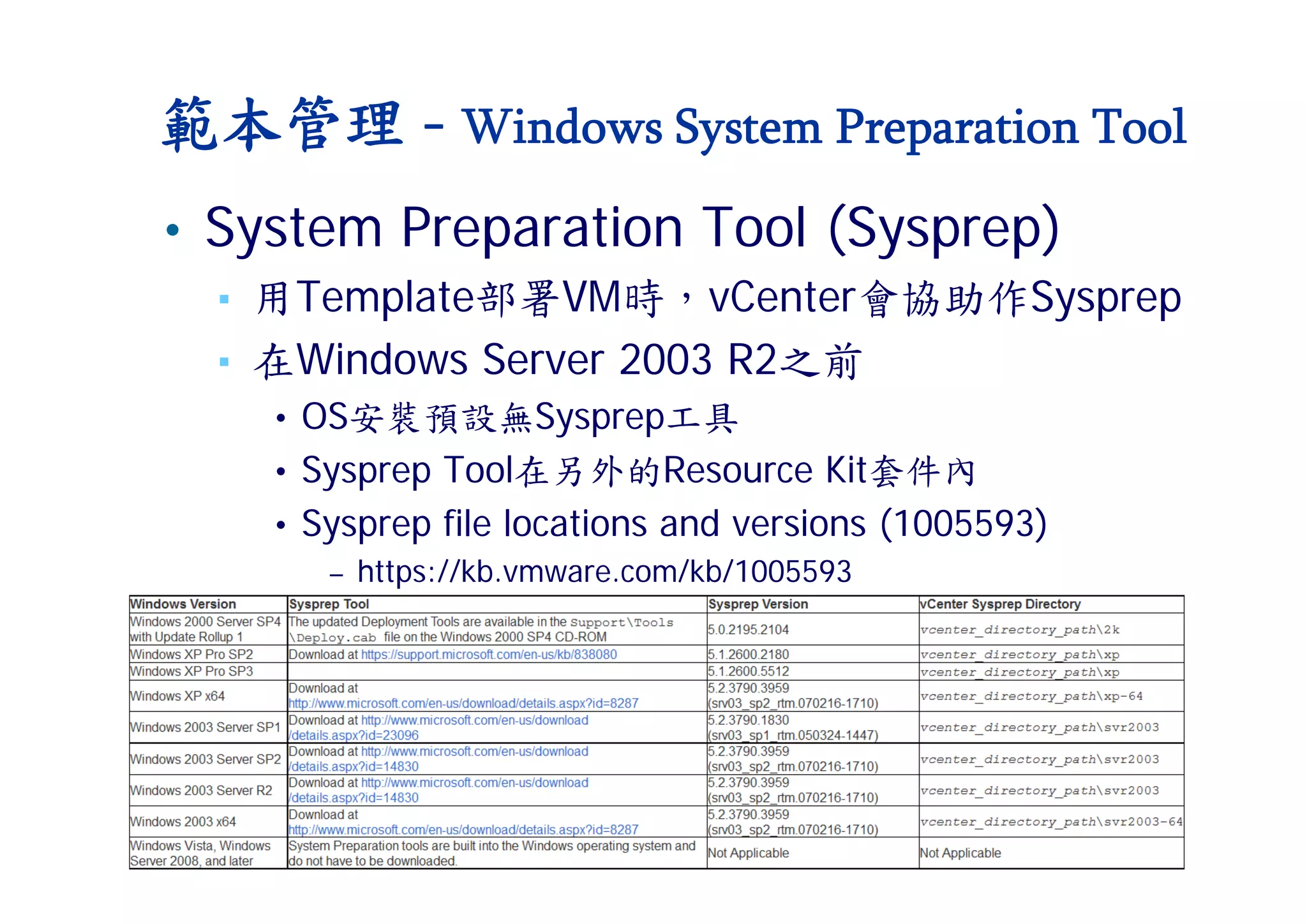

- 120. 120 範本管理 - WindowsSystem Preparation Tool • System Preparation Tool (Sysprep) ▪ 用Template部署VM時，vCenter會協助作Sysprep ▪ 在Windows Server 2003 R2之前 • OS安裝預設無Sysprep工具 • Sysprep Tool在另外的Resource Kit套件內 • Sysprep file locations and versions (1005593) – https://kb.vmware.com/kb/1005593
- 121.

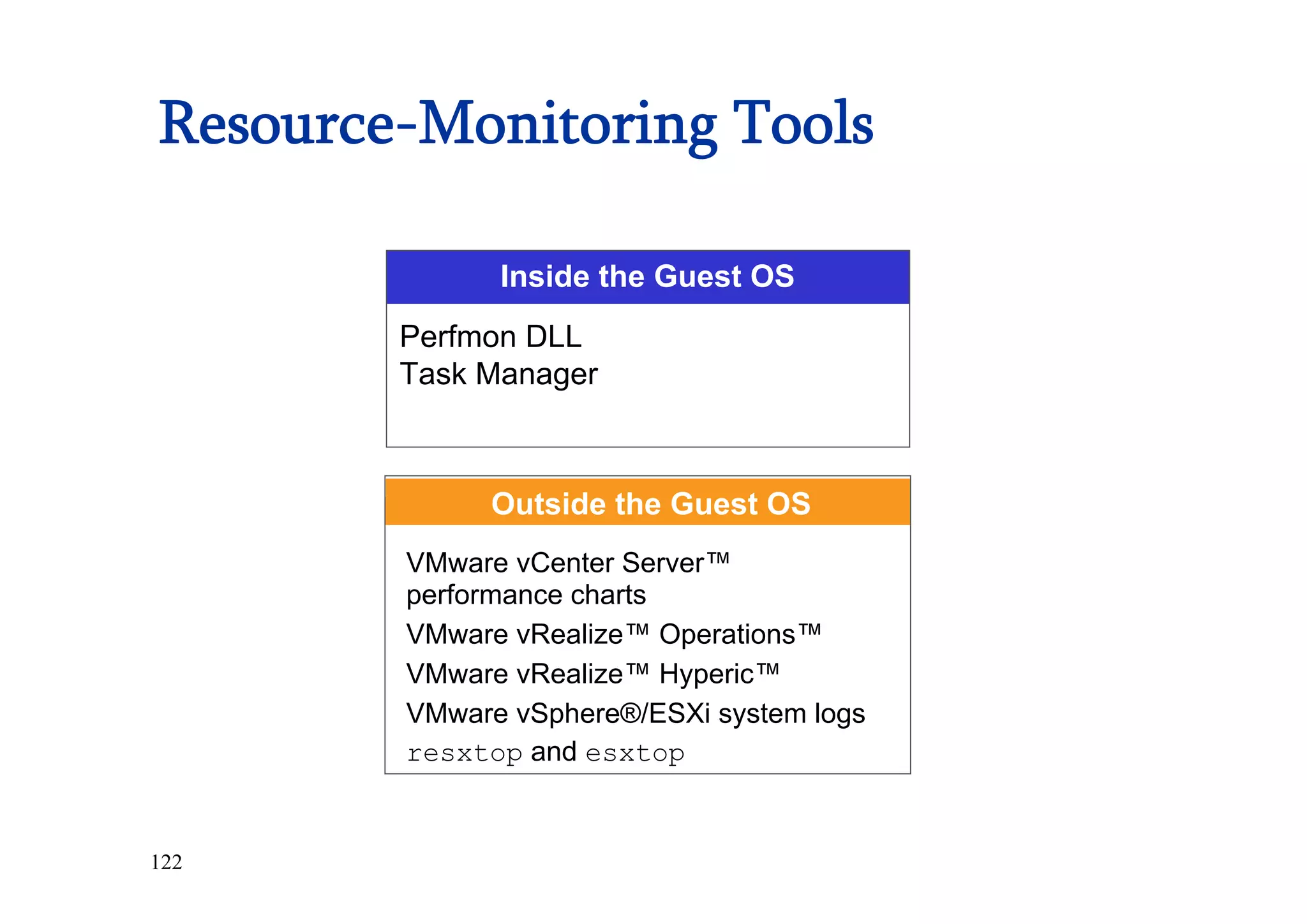

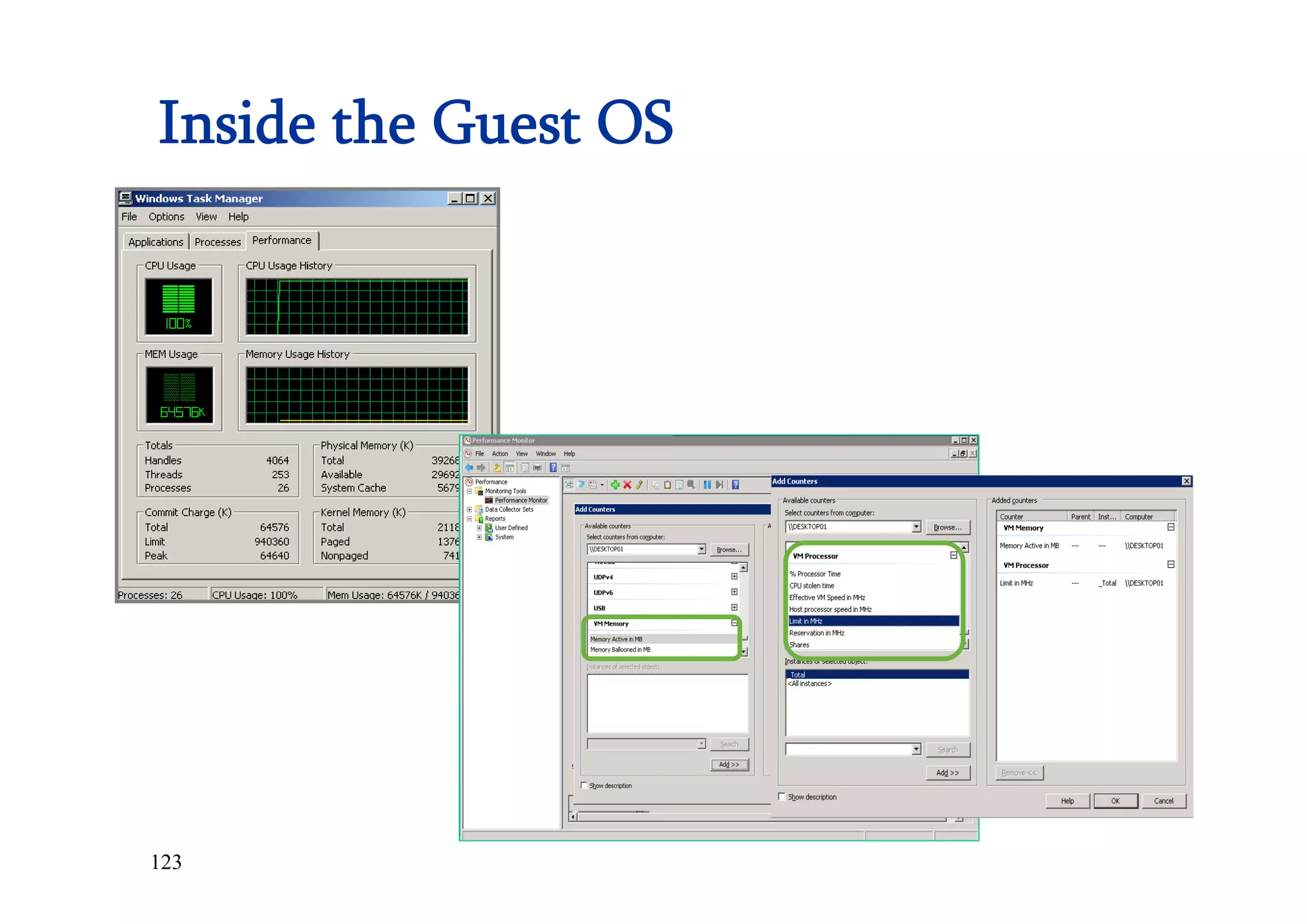

- 122. 122 Resource-Monitoring Tools Inside theGuest OS Perfmon DLL Task Manager Outside the Guest OS VMware vCenter Server™ performance charts VMware vRealize™ Operations™ VMware vRealize™ Hyperic™ VMware vSphere®/ESXi system logs resxtop and esxtop
- 123.

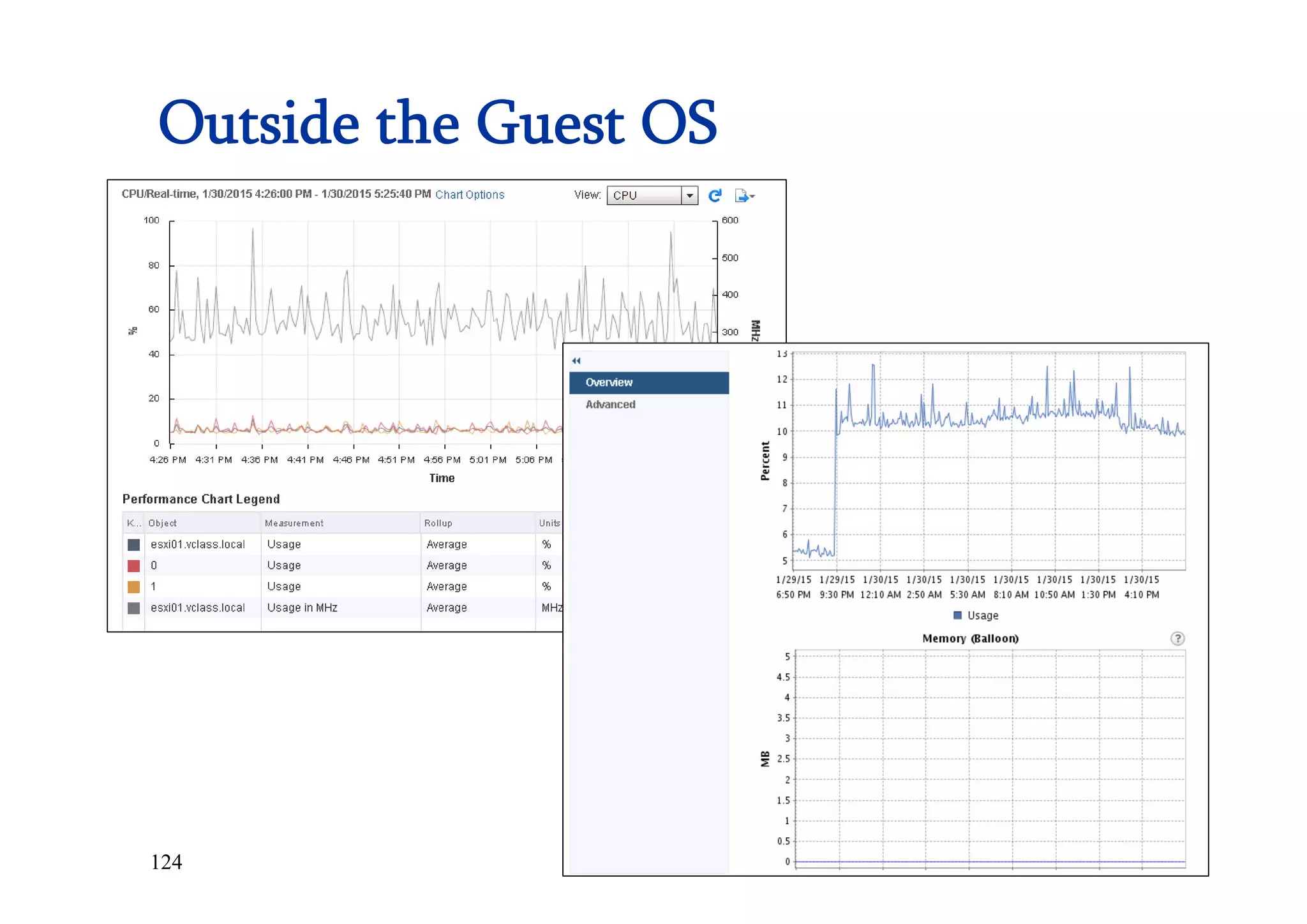

- 124.

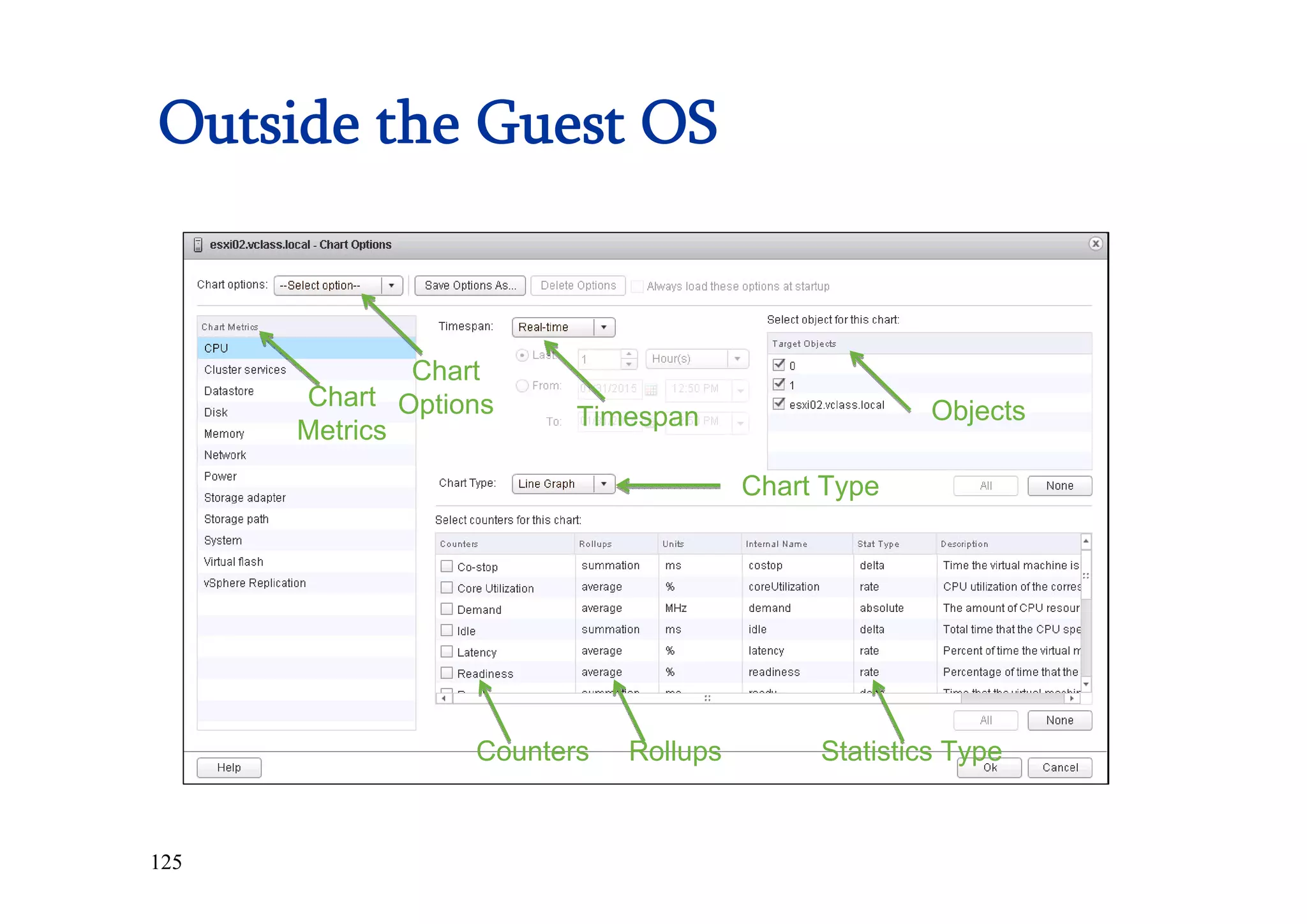

- 125. 125 Outside the GuestOS Chart Options Objects Chart Type Counters Rollups Statistics Type Chart Metrics Timespan
- 126. 126 Outside the GuestOS • vCenter Server stores statistics at different specificities.

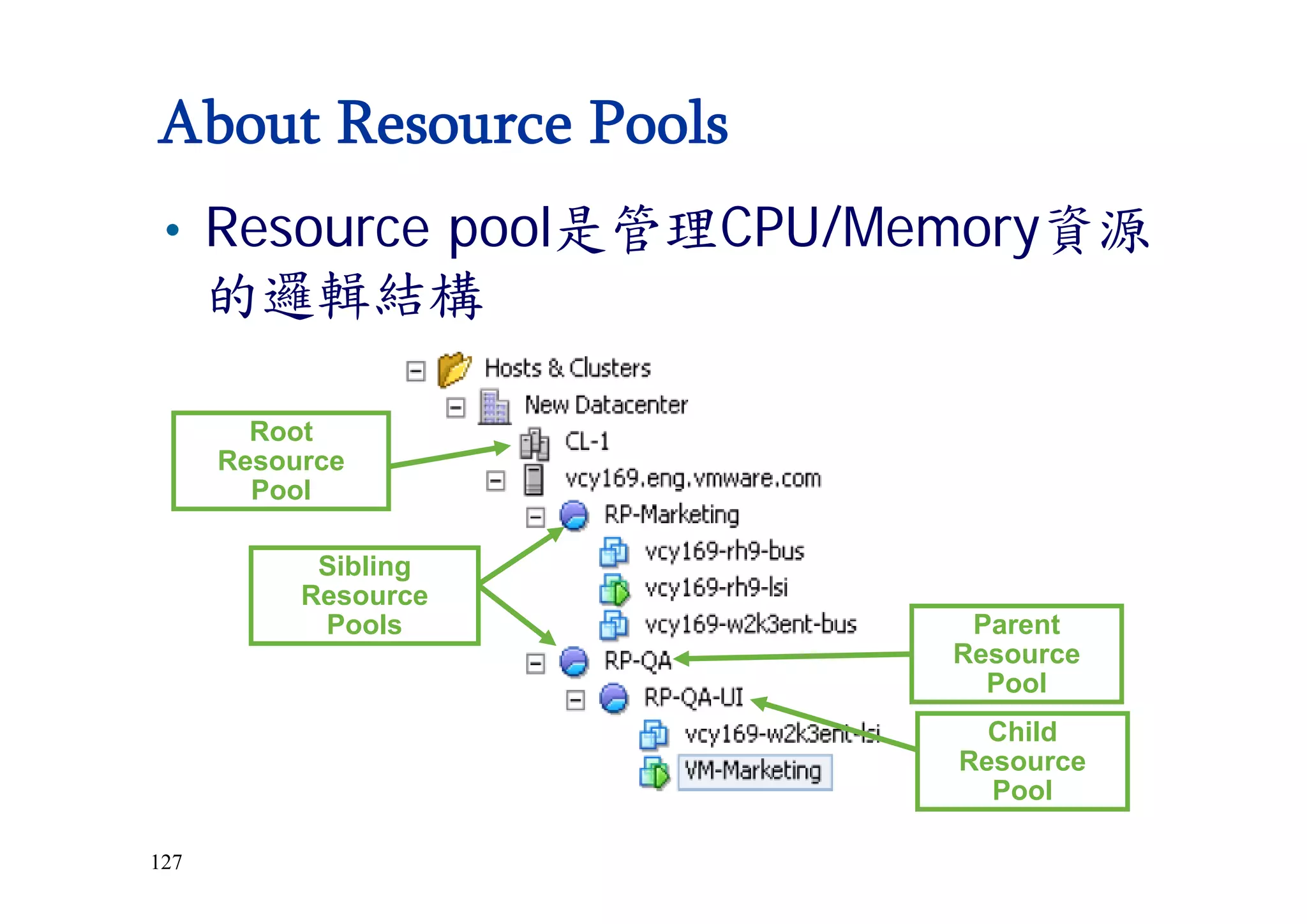

- 127. 127 About Resource Pools Root Resource Pool Parent Resource Pool Child Resource Pool Sibling Resource Pools •Resource pool是管理CPU/Memory資源 的邏輯結構

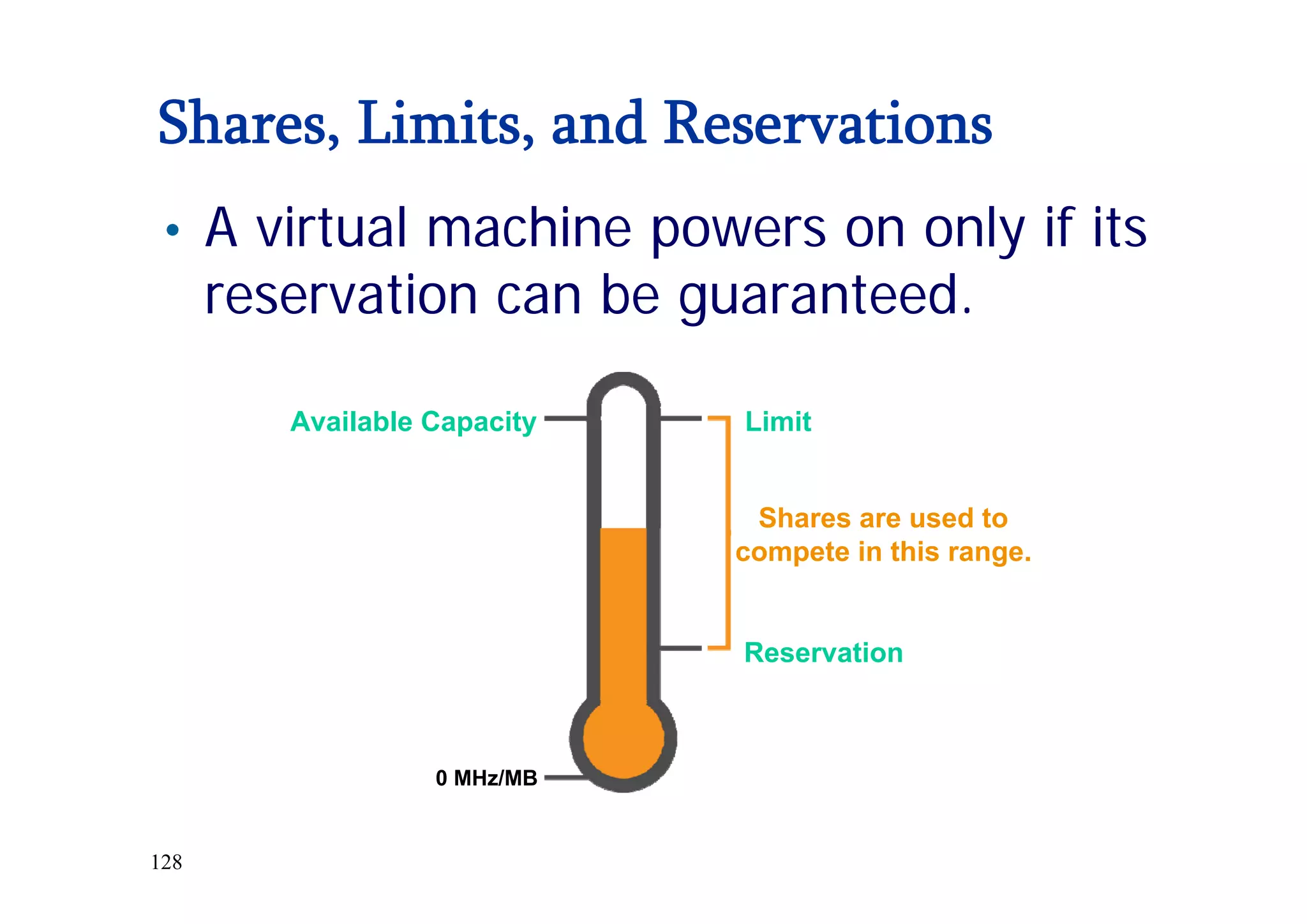

- 128. 128 Shares, Limits, andReservations Available Capacity 0 MHz/MB Limit Shares are used to compete in this range. Reservation • A virtual machine powers on only if its reservation can be guaranteed.
- 129. 129 Resource Pool Attributes •Shares: Low, Normal, High, Custom • Reservations: In MHz or GHz, MB or GB • Limits: ▪ In MHz or GHz, MB or GB. ▪ Unlimited access, by default, up to maximum amount of resource accessible. • Reservation type: ▪ Expandable selected: Virtual machines and subpools can draw from this pool’s parent. ▪ Expandable deselected: Virtual machines and subpools can draw only from this pool, even if its parent has free resources.
- 130.
- 131.

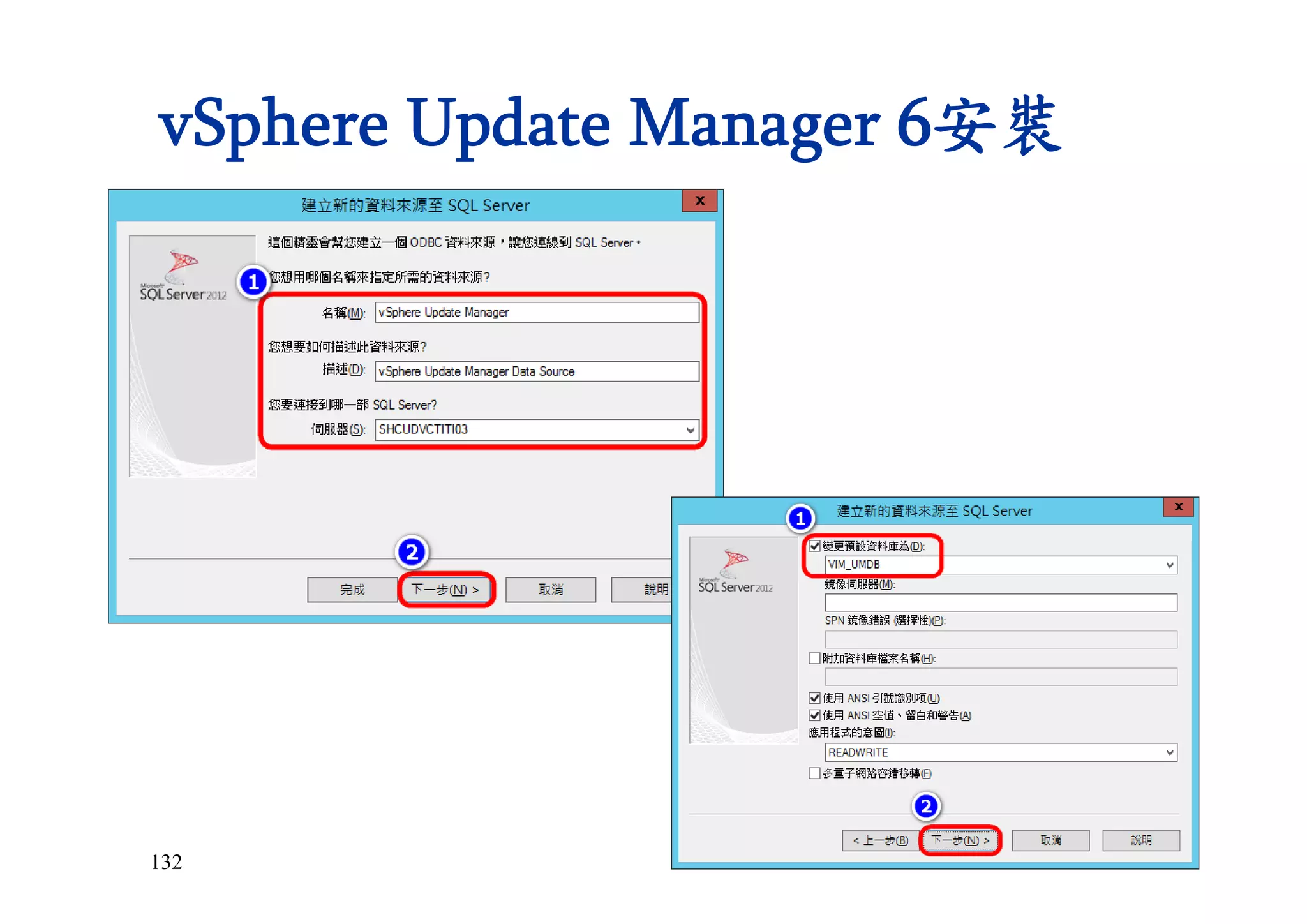

- 132.

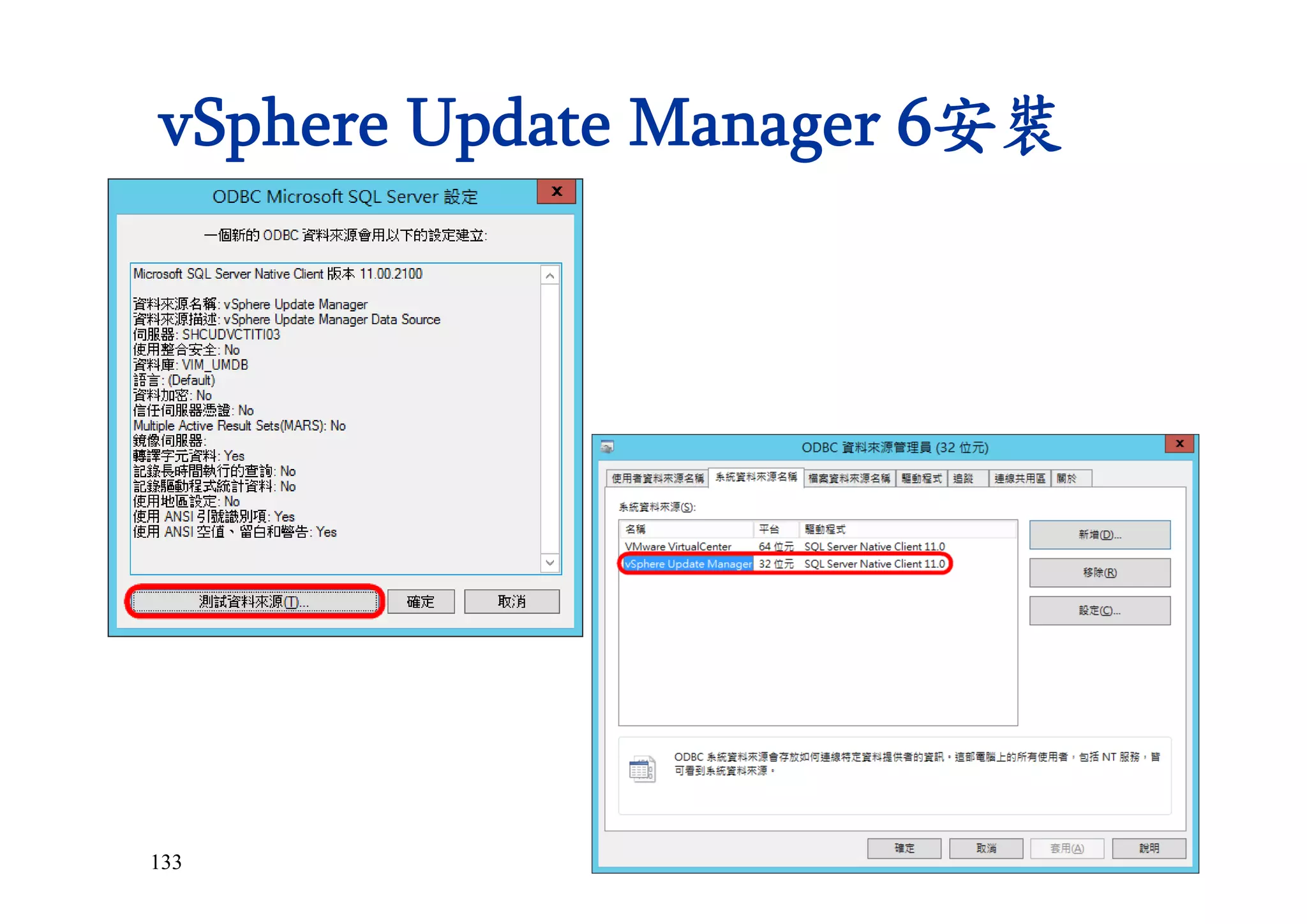

- 133.

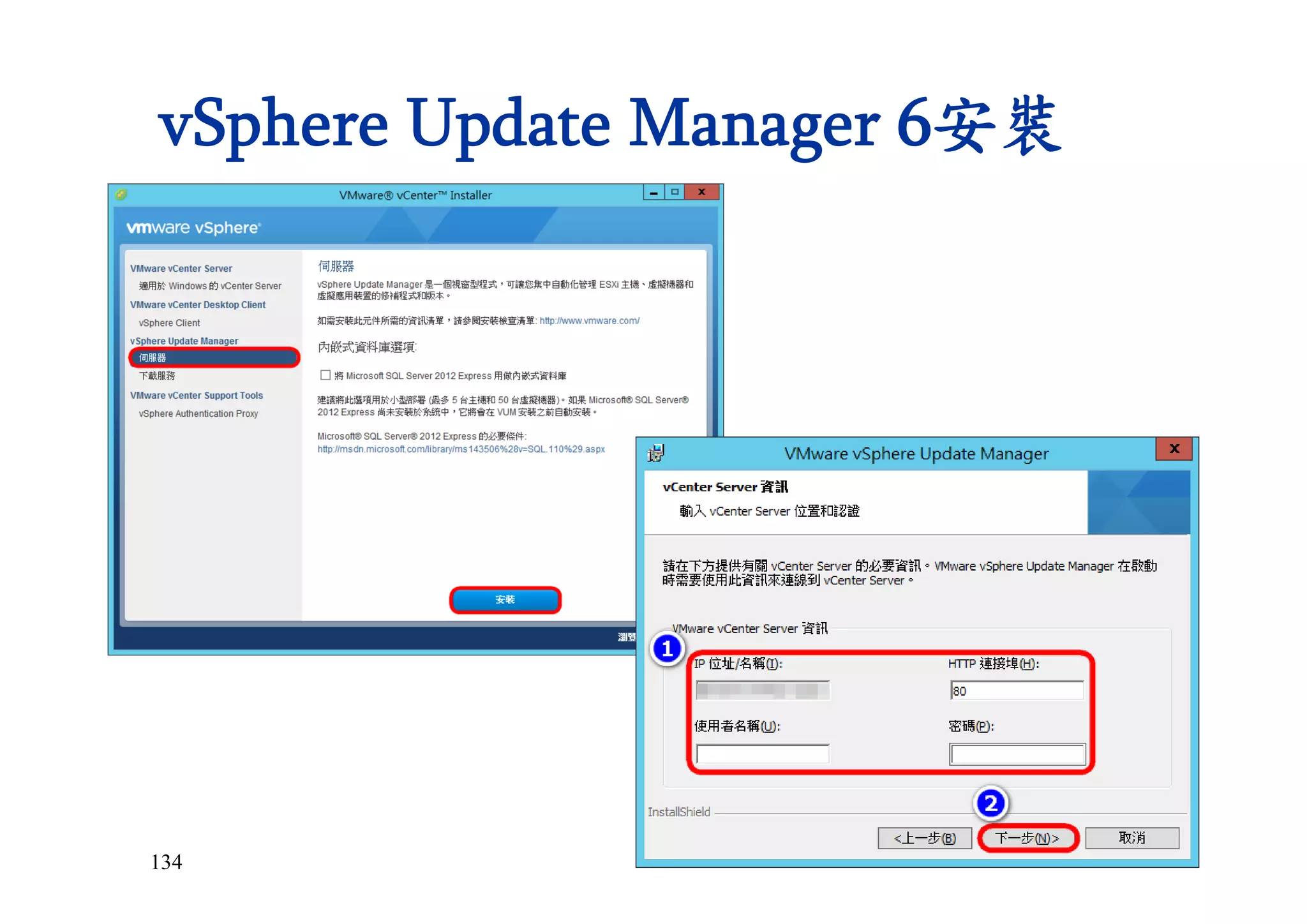

- 134.
- 135.

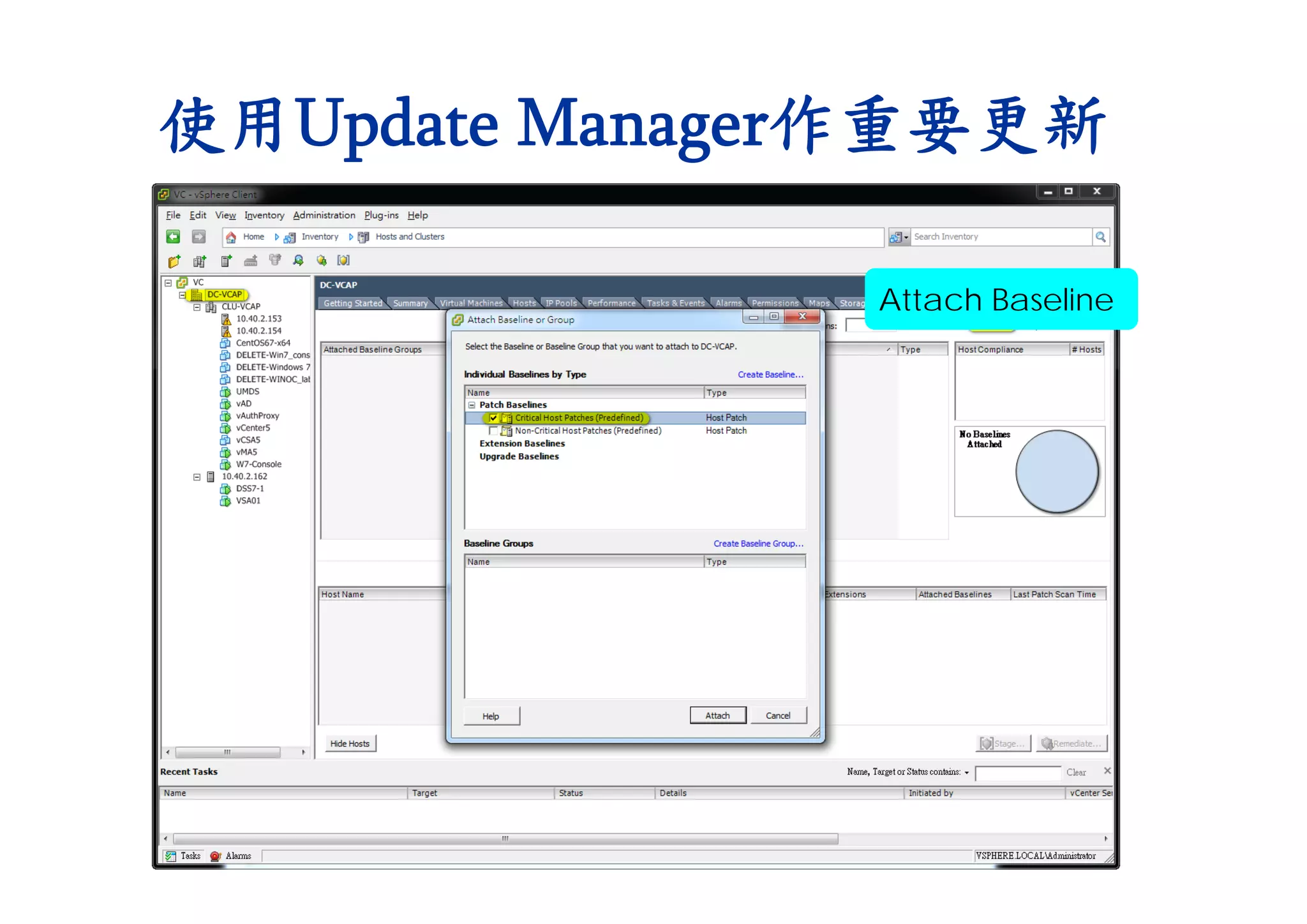

- 136.

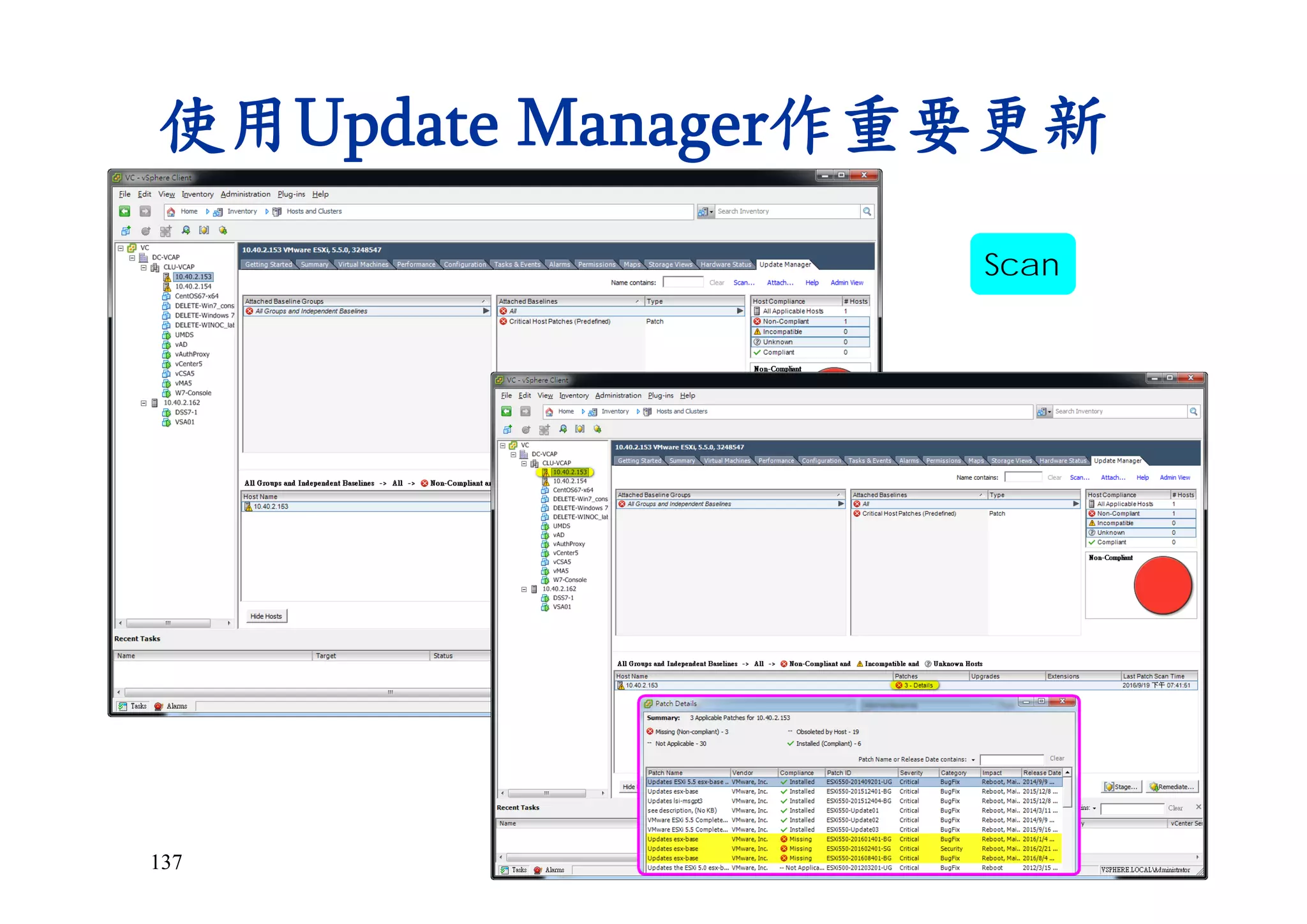

- 137.

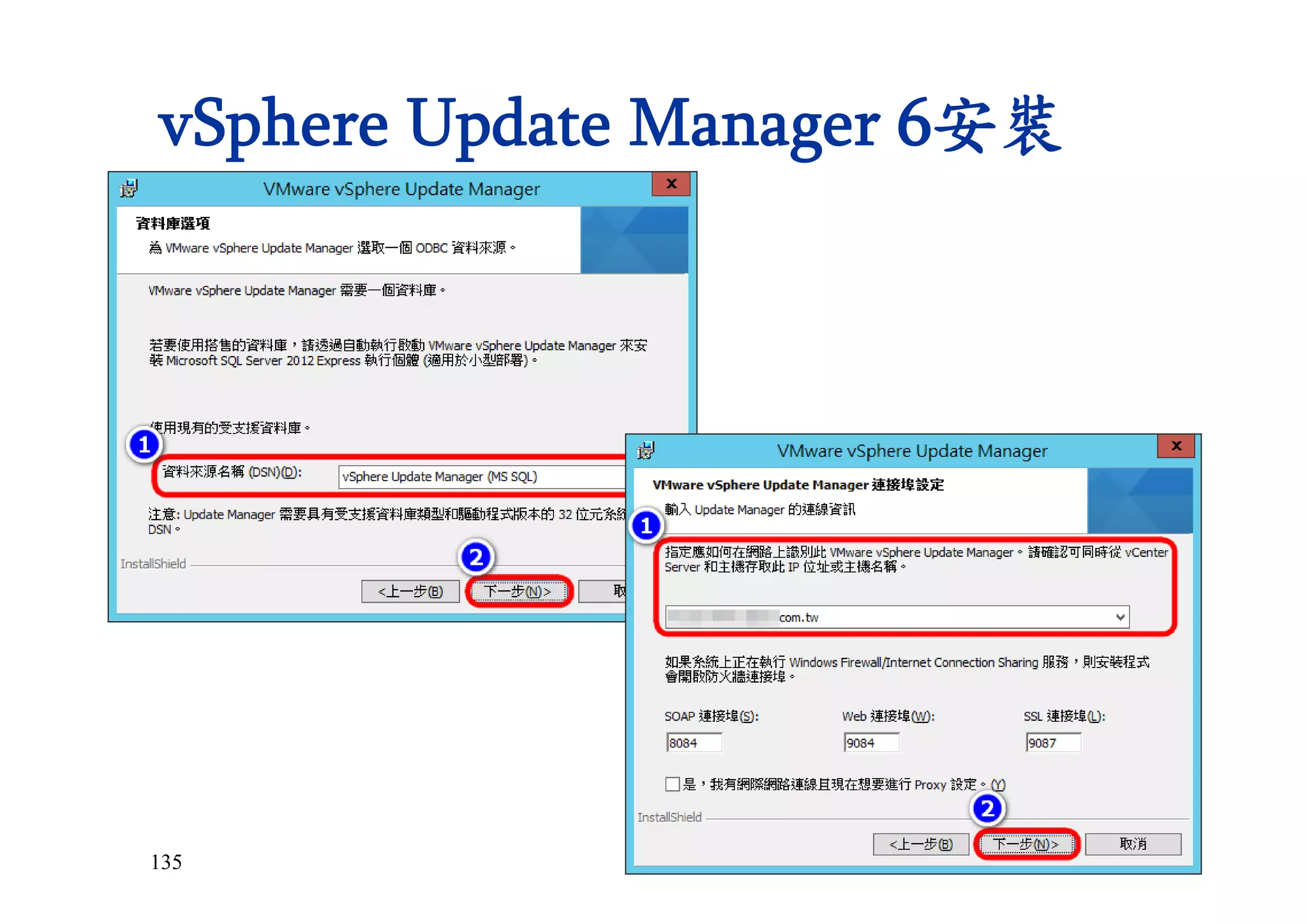

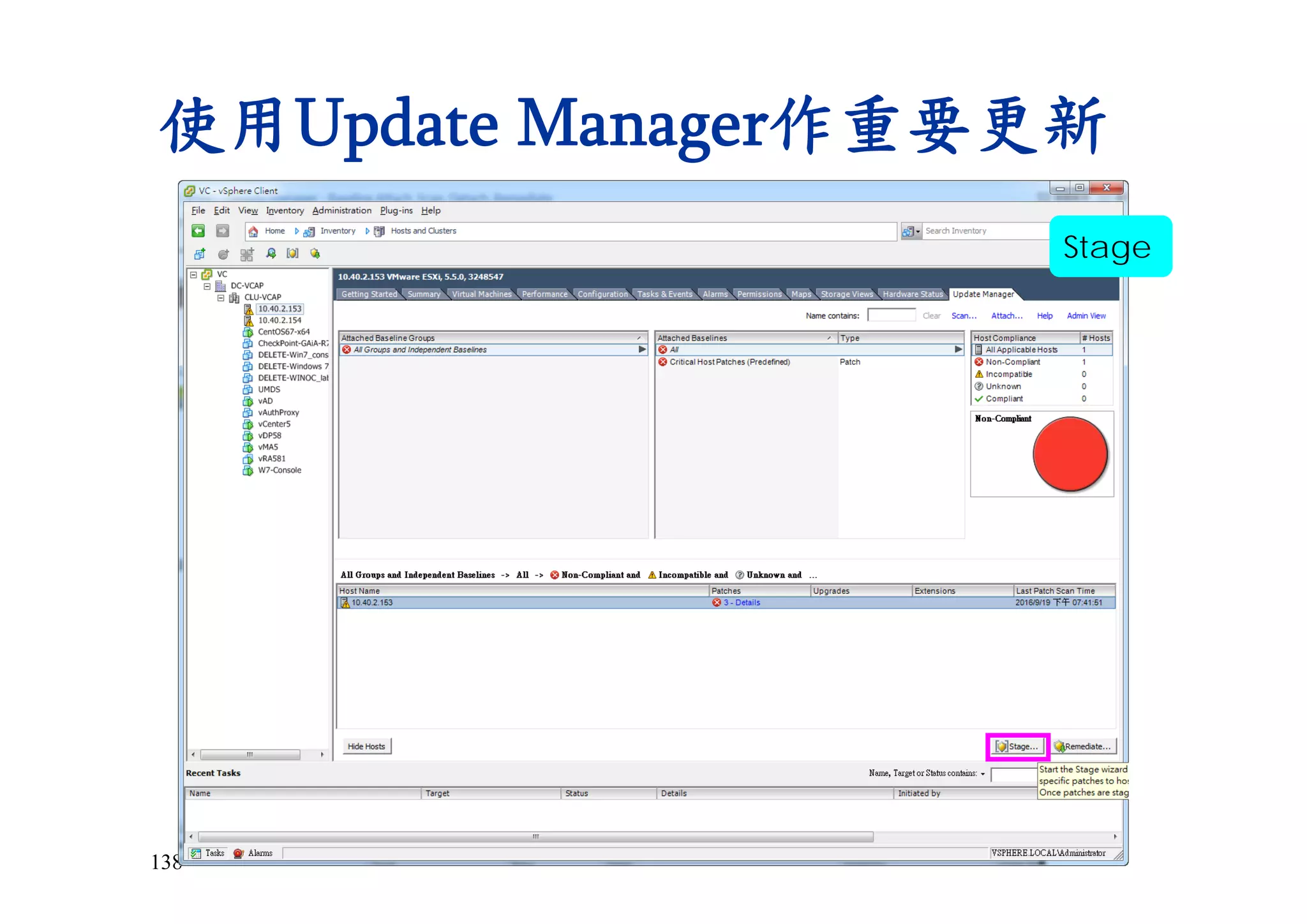

- 138.

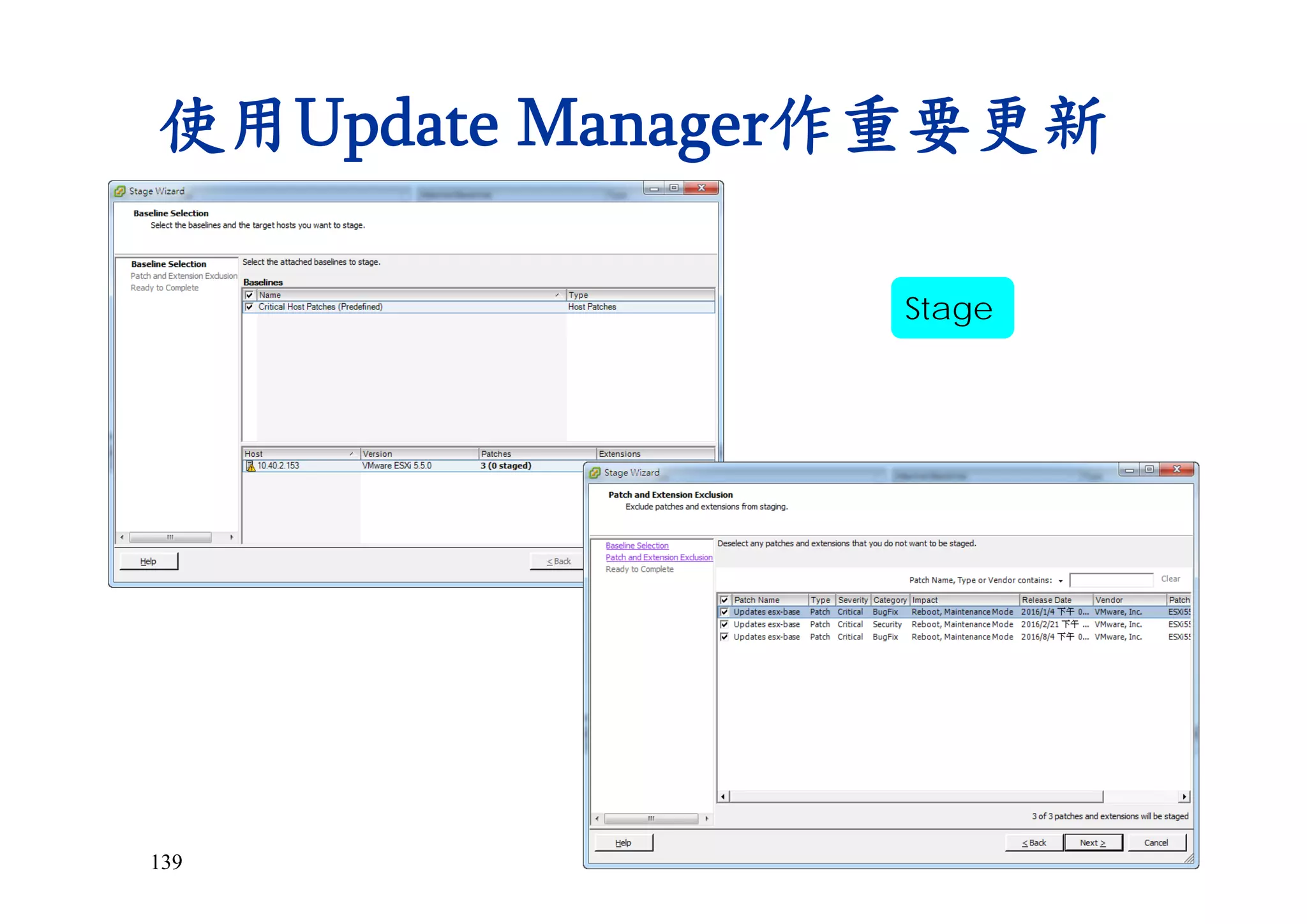

- 139.

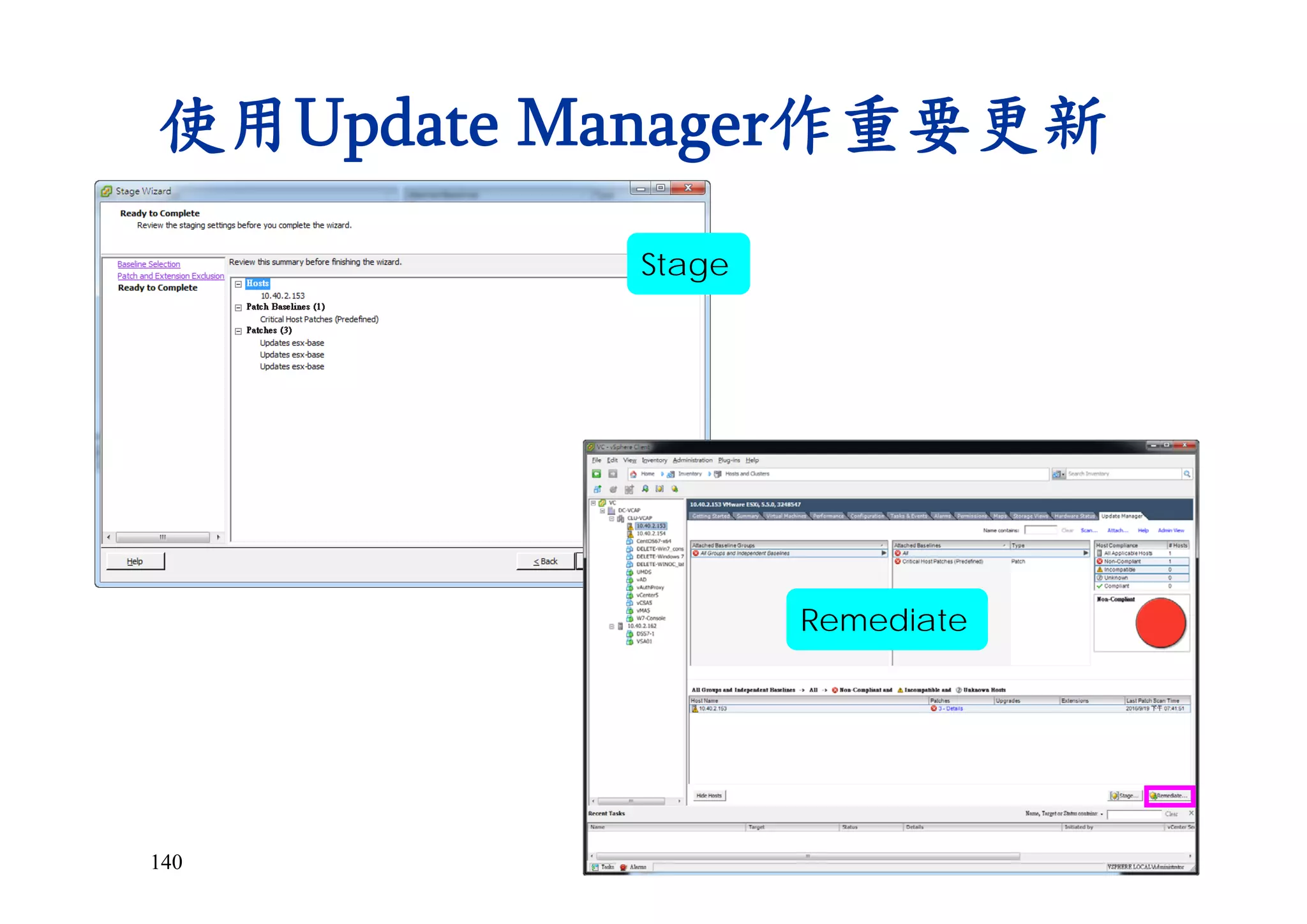

- 140.

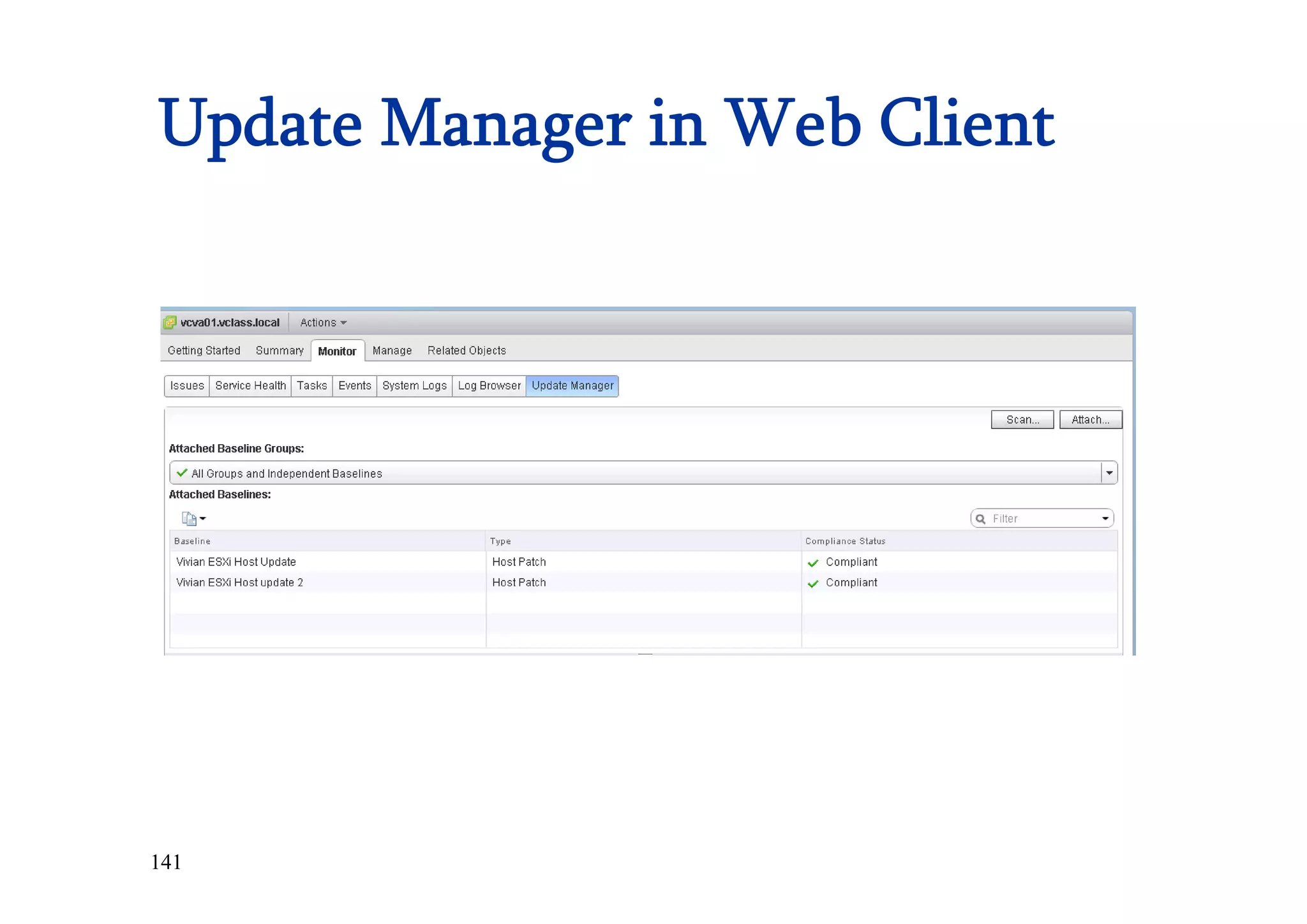

- 141. 141 Update Manager inWeb Client
- 142.

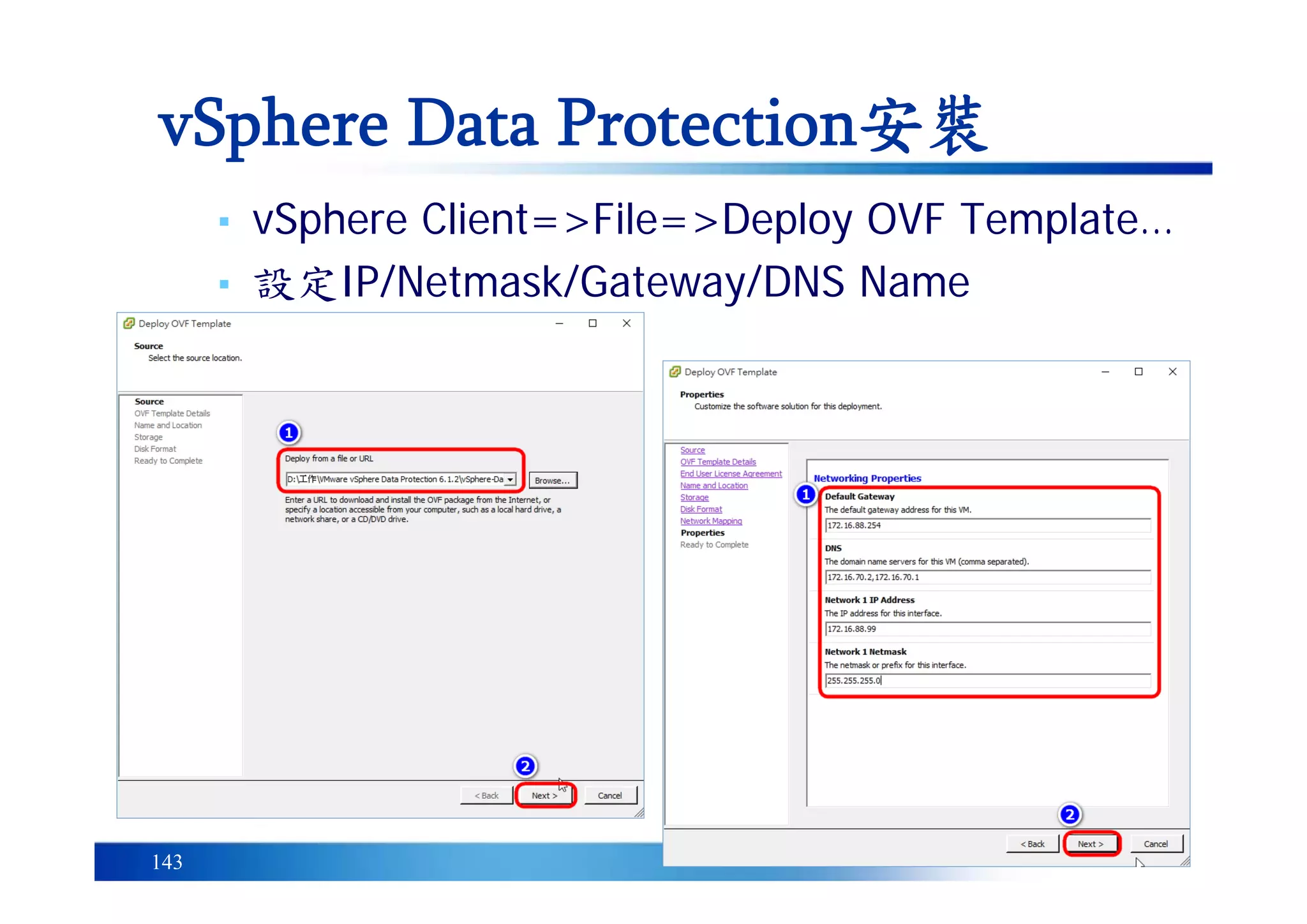

- 143. 143 vSphere Data Protection安裝 ▪vSphere Client=>File=>Deploy OVF Template… ▪ 設定IP/Netmask/Gateway/DNS Name

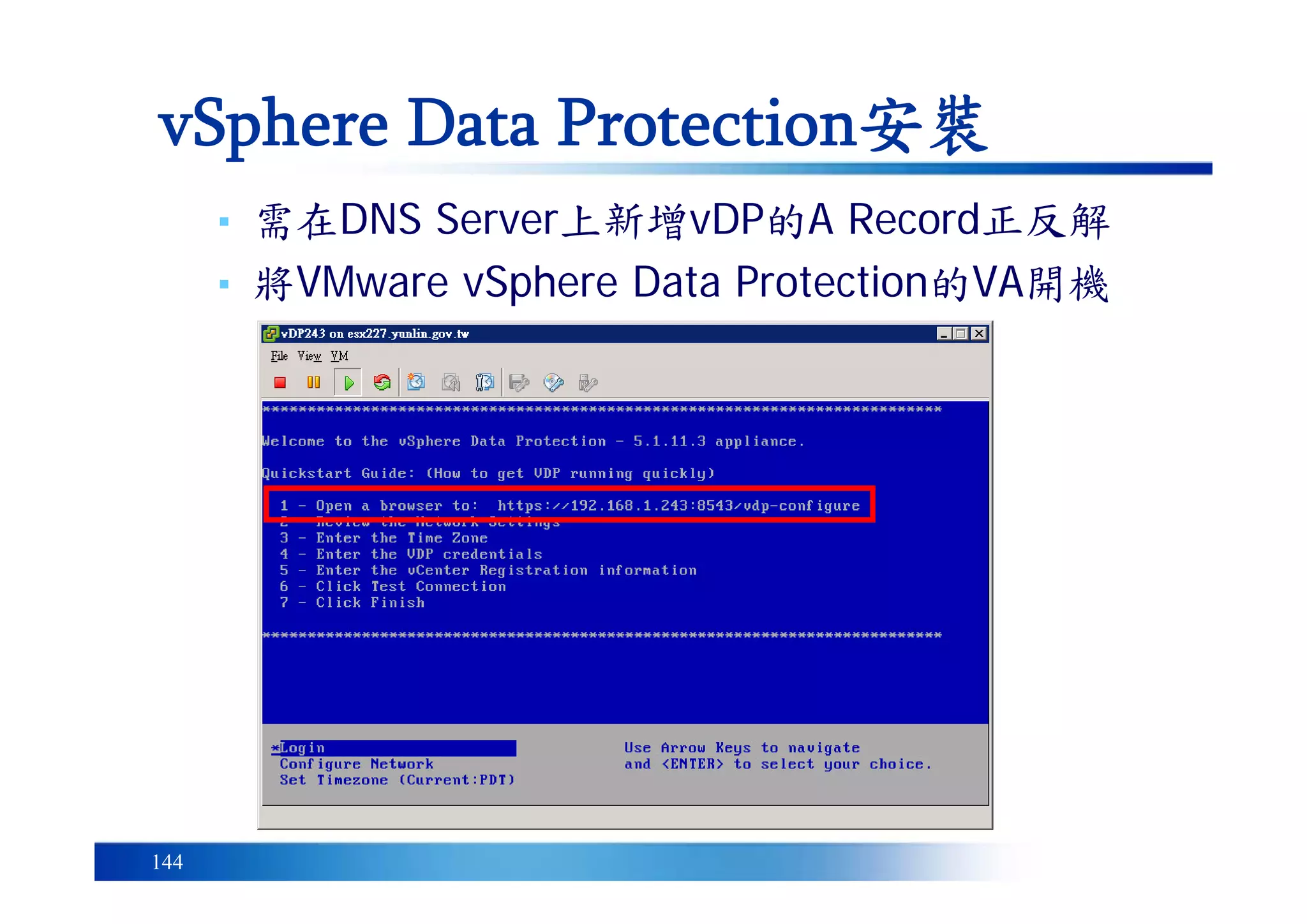

- 144. 144 vSphere Data Protection安裝 ▪需在DNS Server上新增vDP的A Record正反解 ▪ 將VMware vSphere Data Protection的VA開機

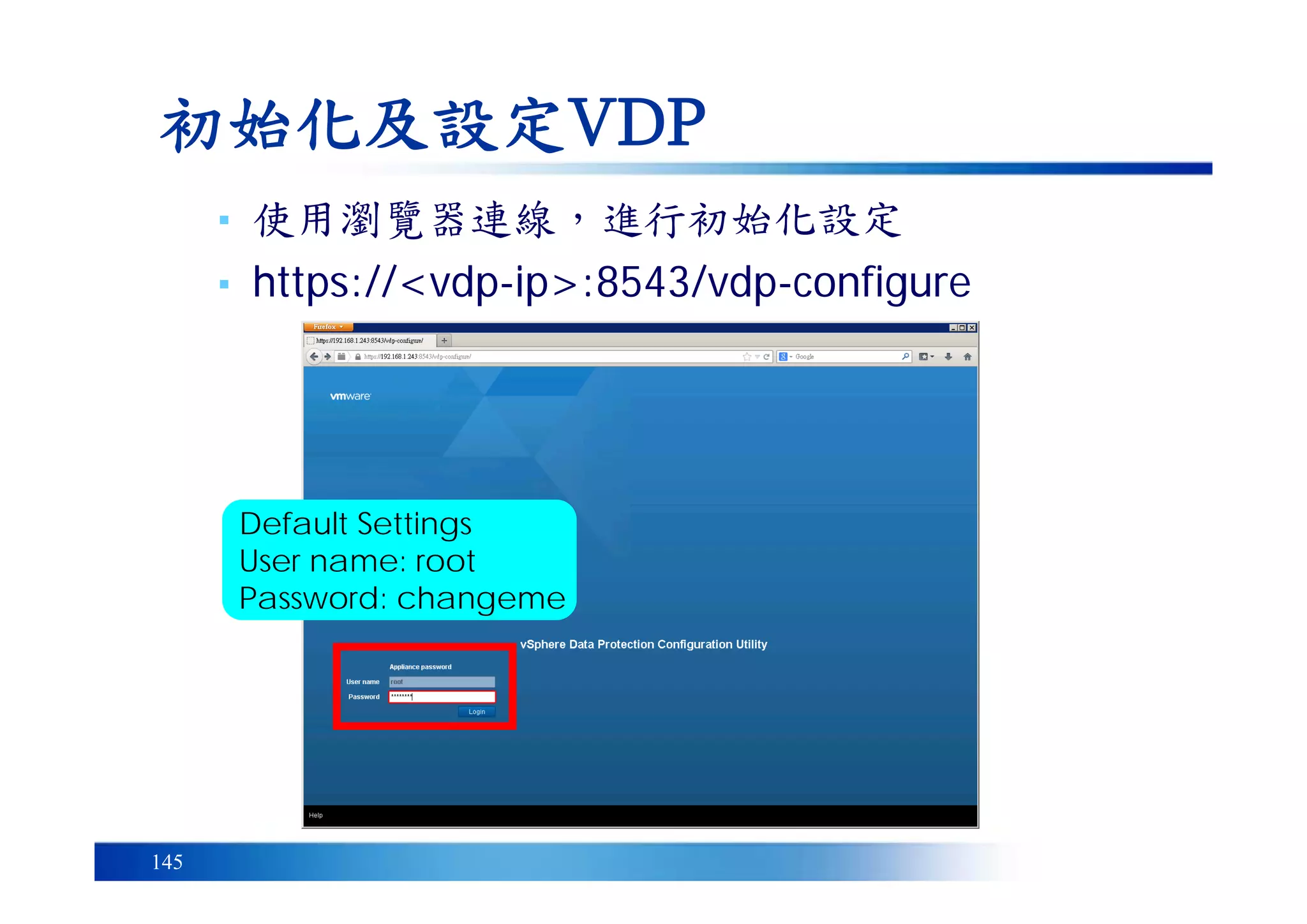

- 145. 145 初始化及設定VDP Default Settings User name:root Password: changeme ▪ 使用瀏覽器連線，進行初始化設定 ▪ https://<vdp-ip>:8543/vdp-configure

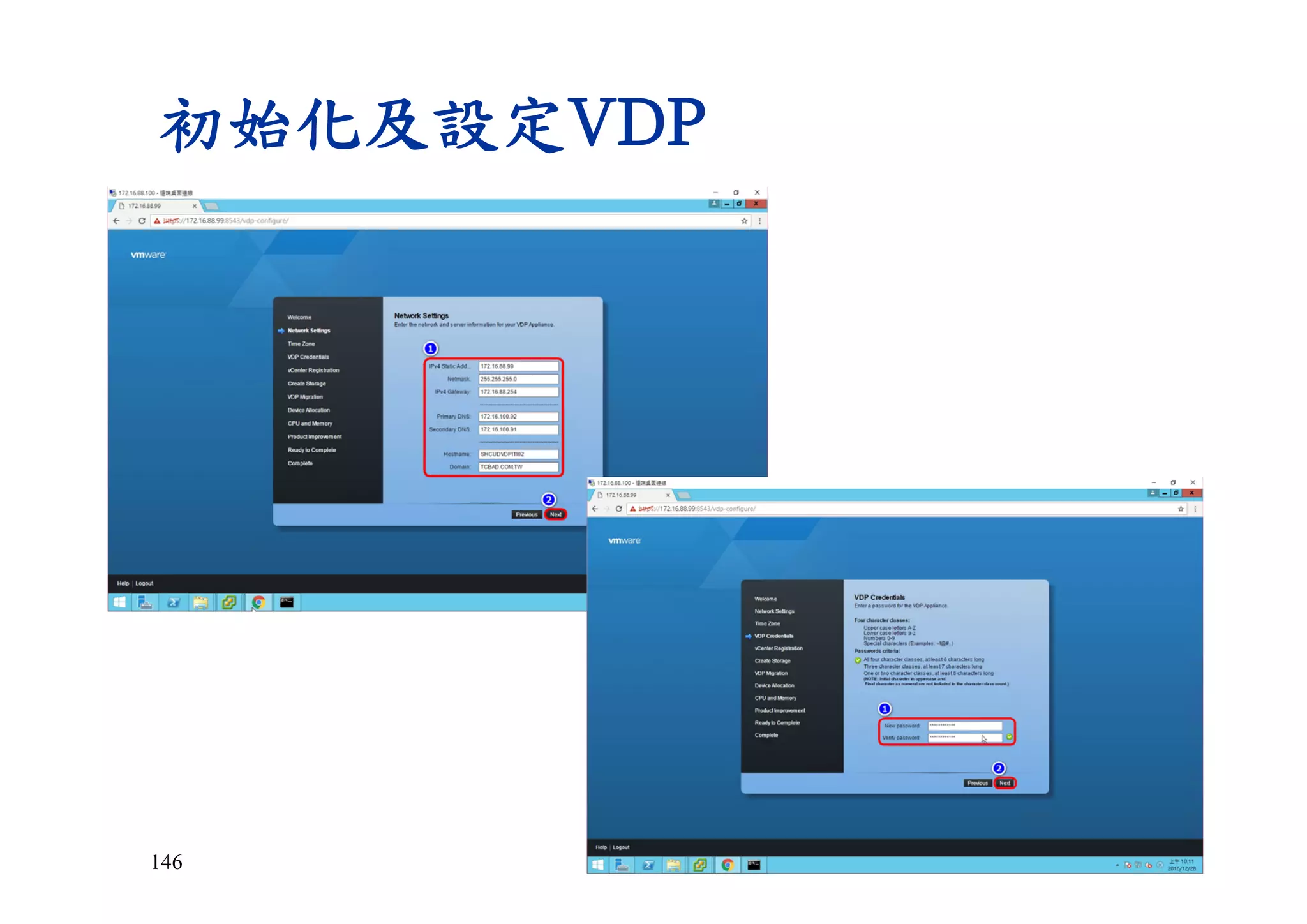

- 146.

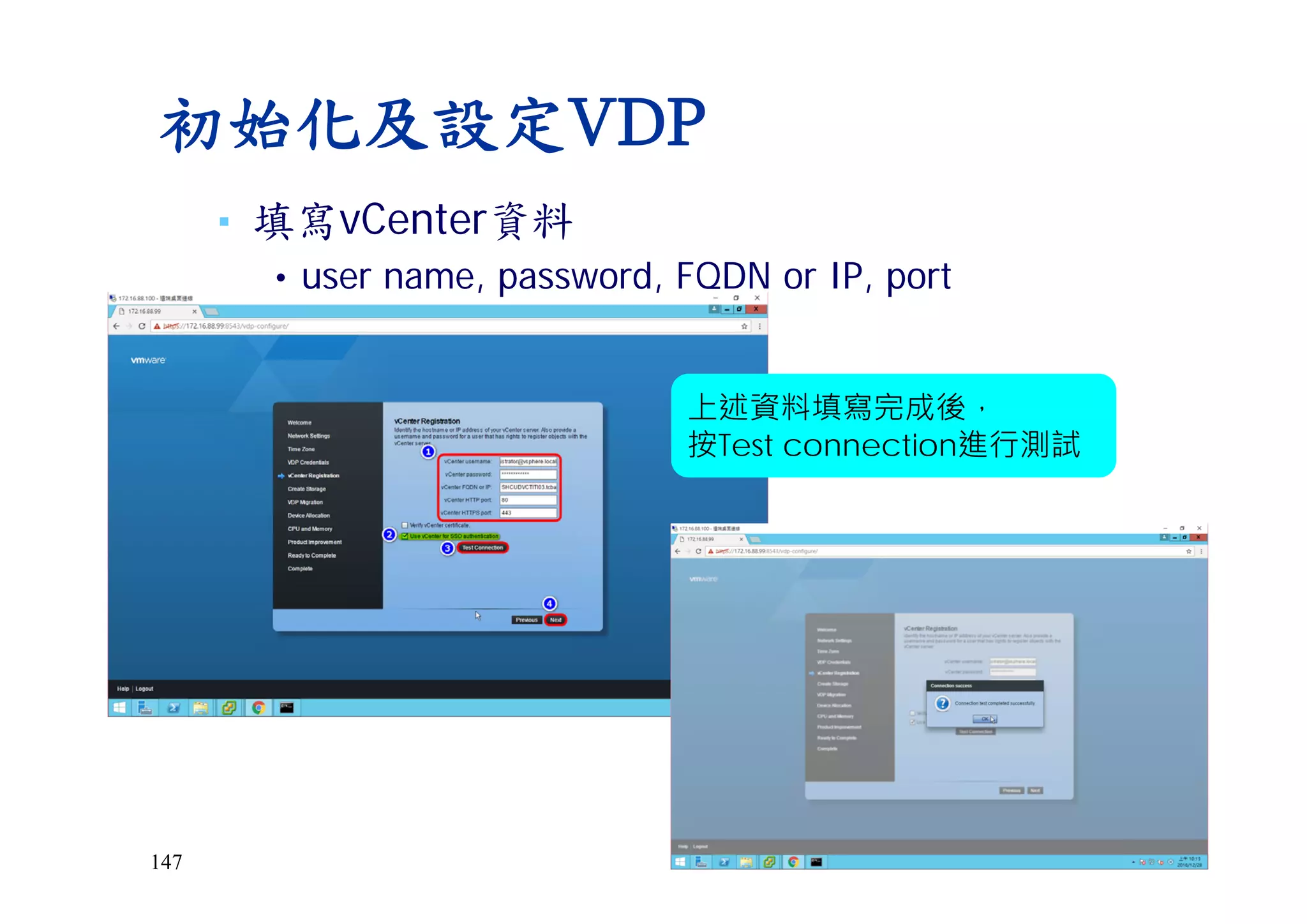

- 147. 147 初始化及設定VDP 上述資料填寫完成後， 按Test connection進行測試 ▪ 填寫vCenter資料 •user name, password, FQDN or IP, port

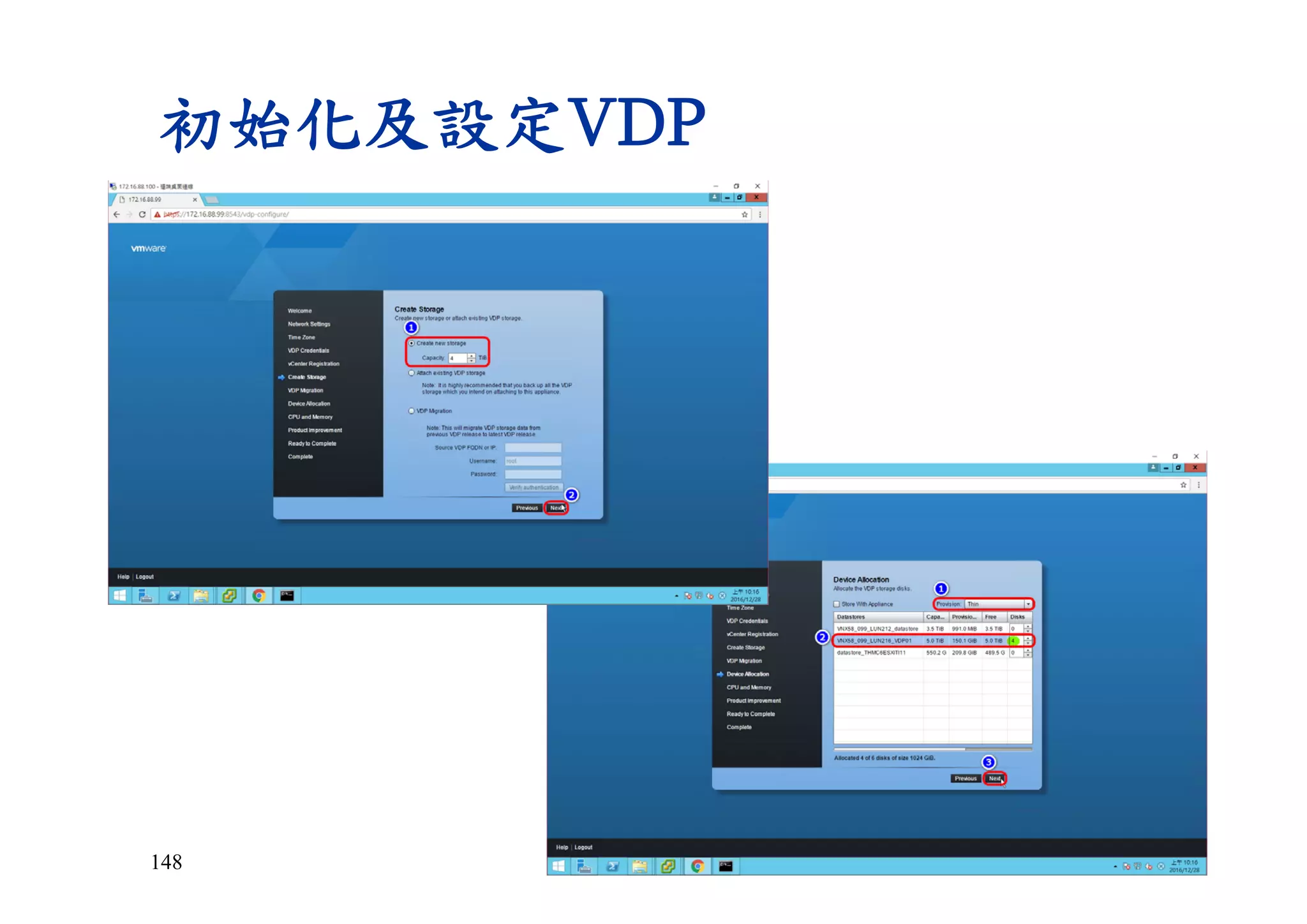

- 148.

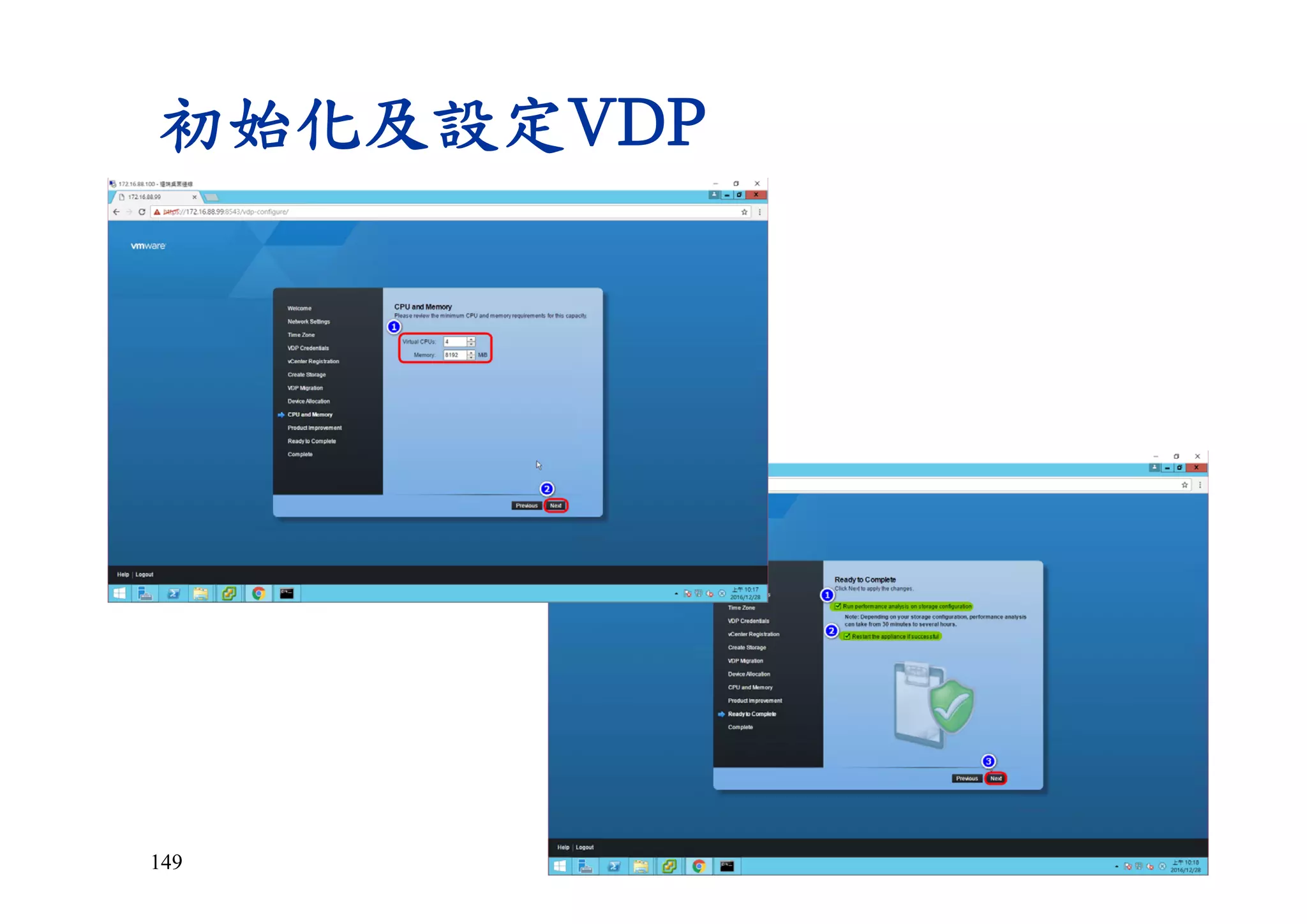

- 149.

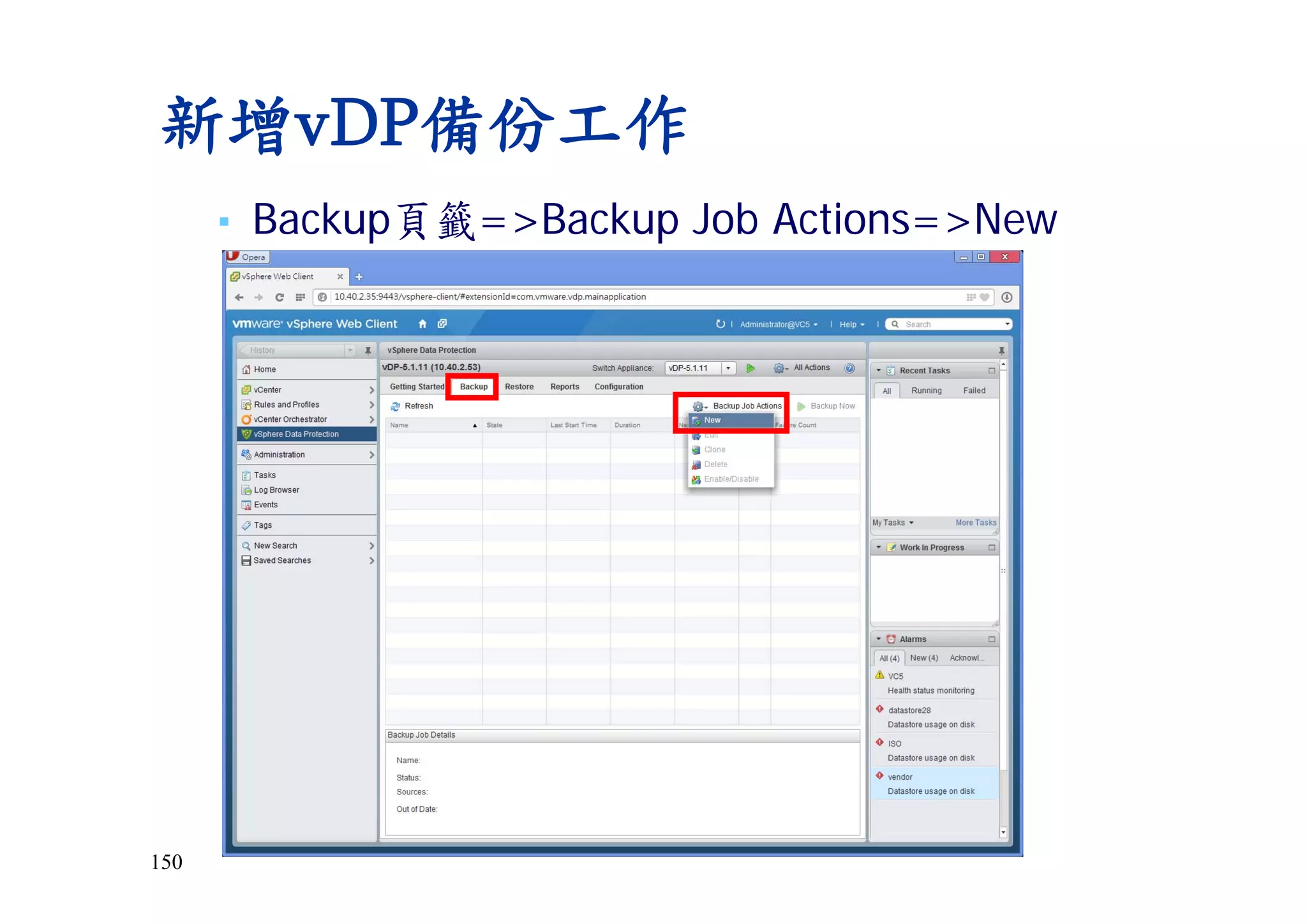

- 150. 150 新增vDP備份工作 ▪ Backup頁籤=>Backup JobActions=>New

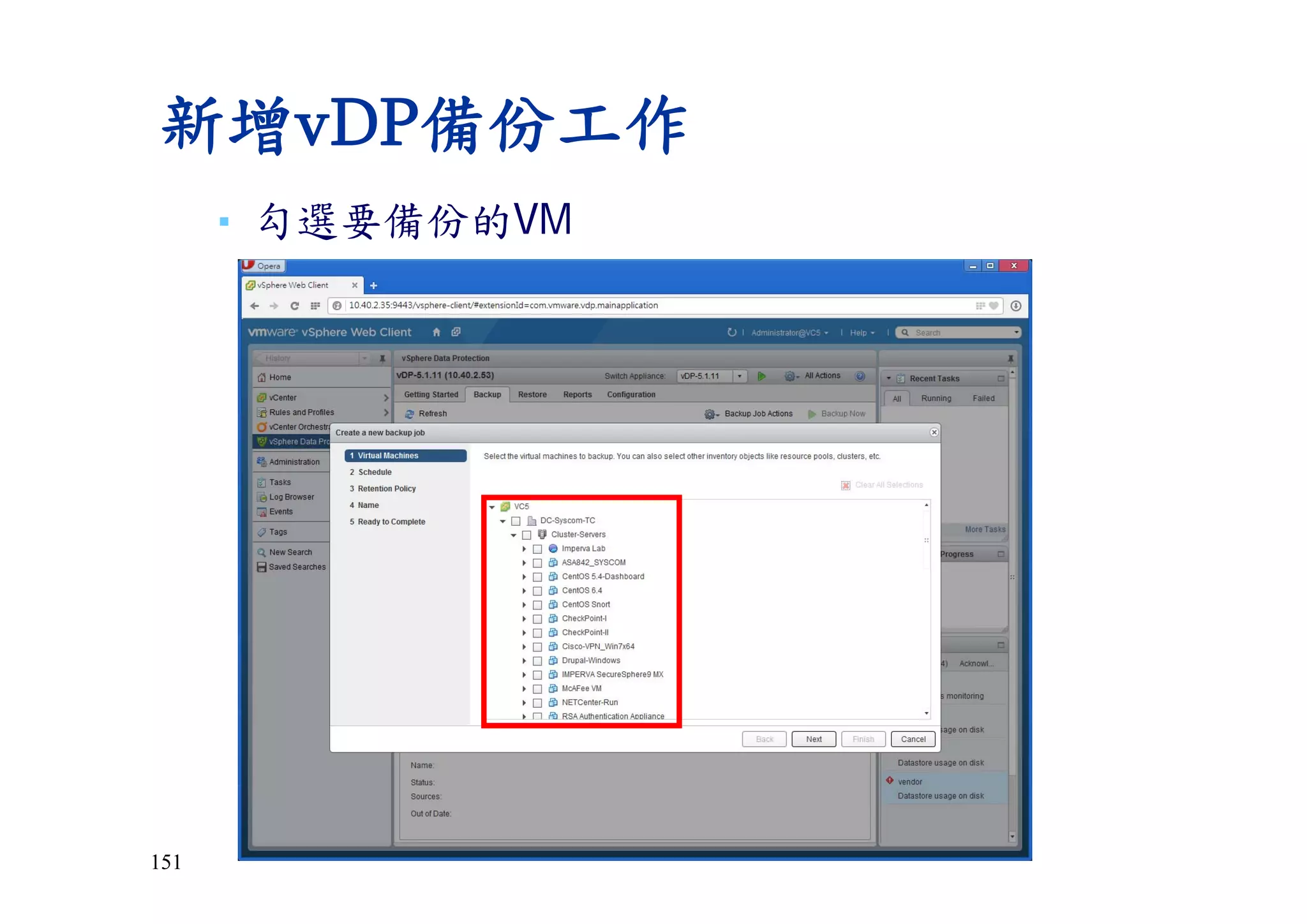

- 151.

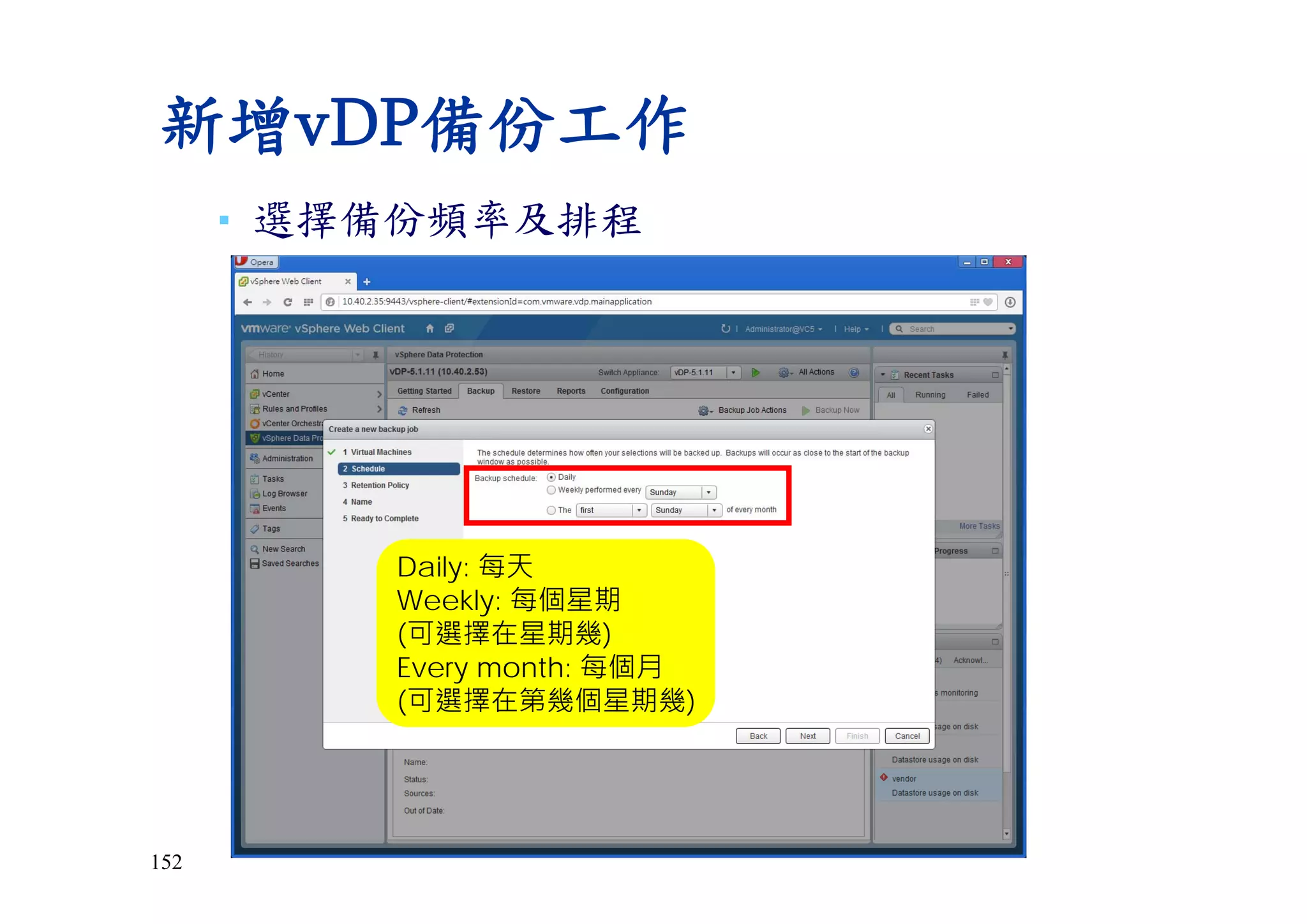

- 152. 152 新增vDP備份工作 Daily: 每天 Weekly: 每個星期 (可選擇在星期幾) Everymonth: 每個月 (可選擇在第幾個星期幾) ▪ 選擇備份頻率及排程

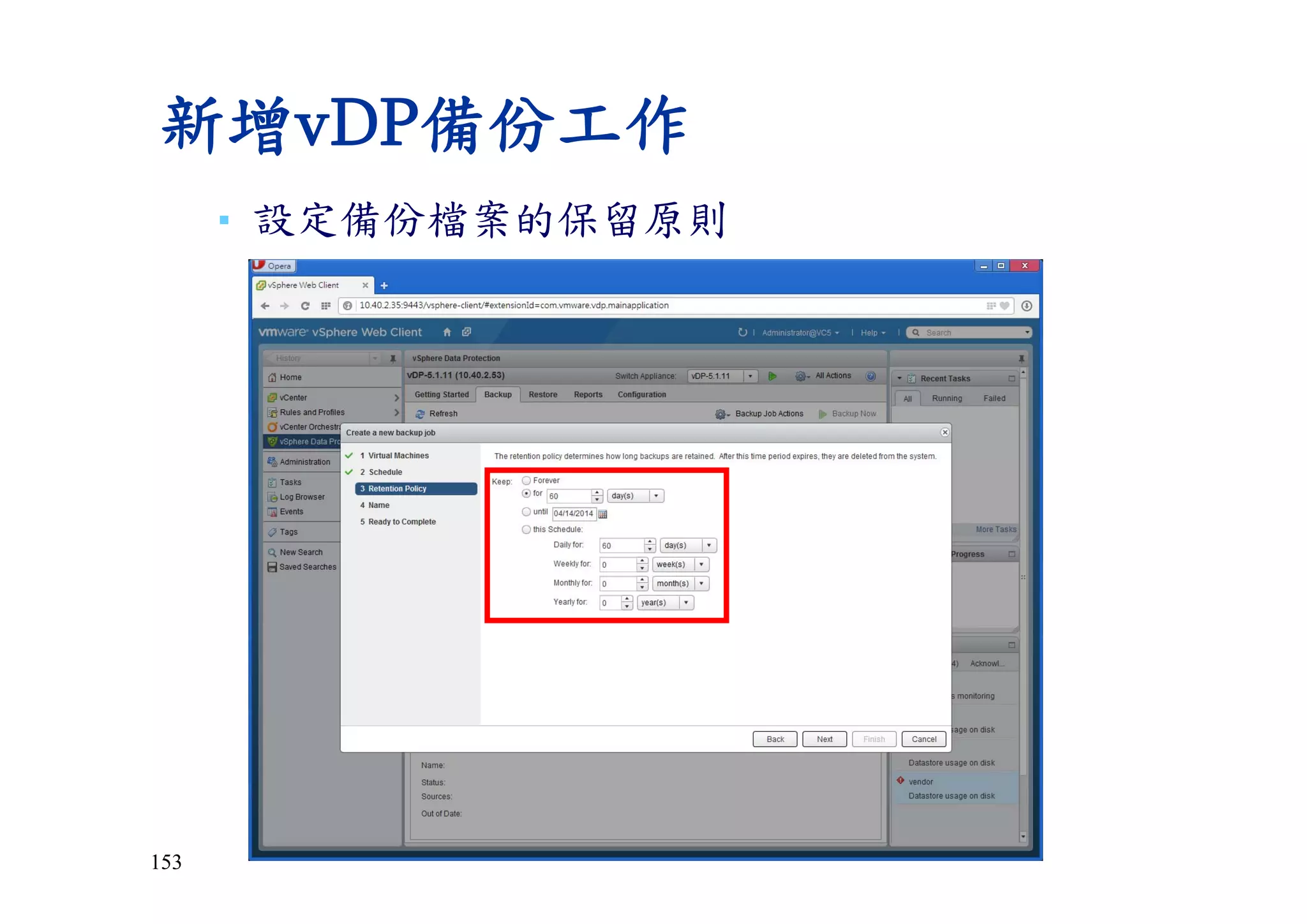

- 153.
- 154.

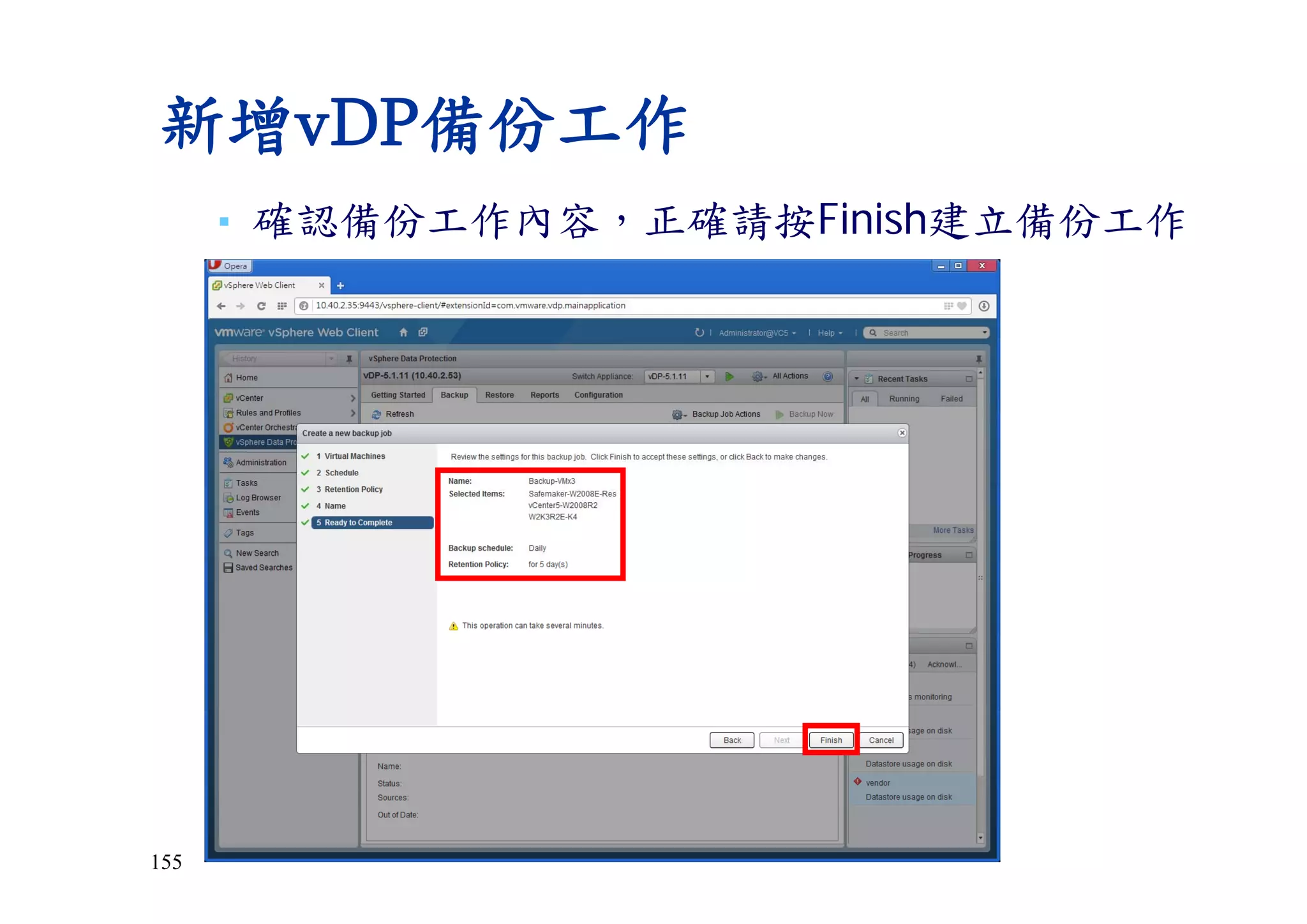

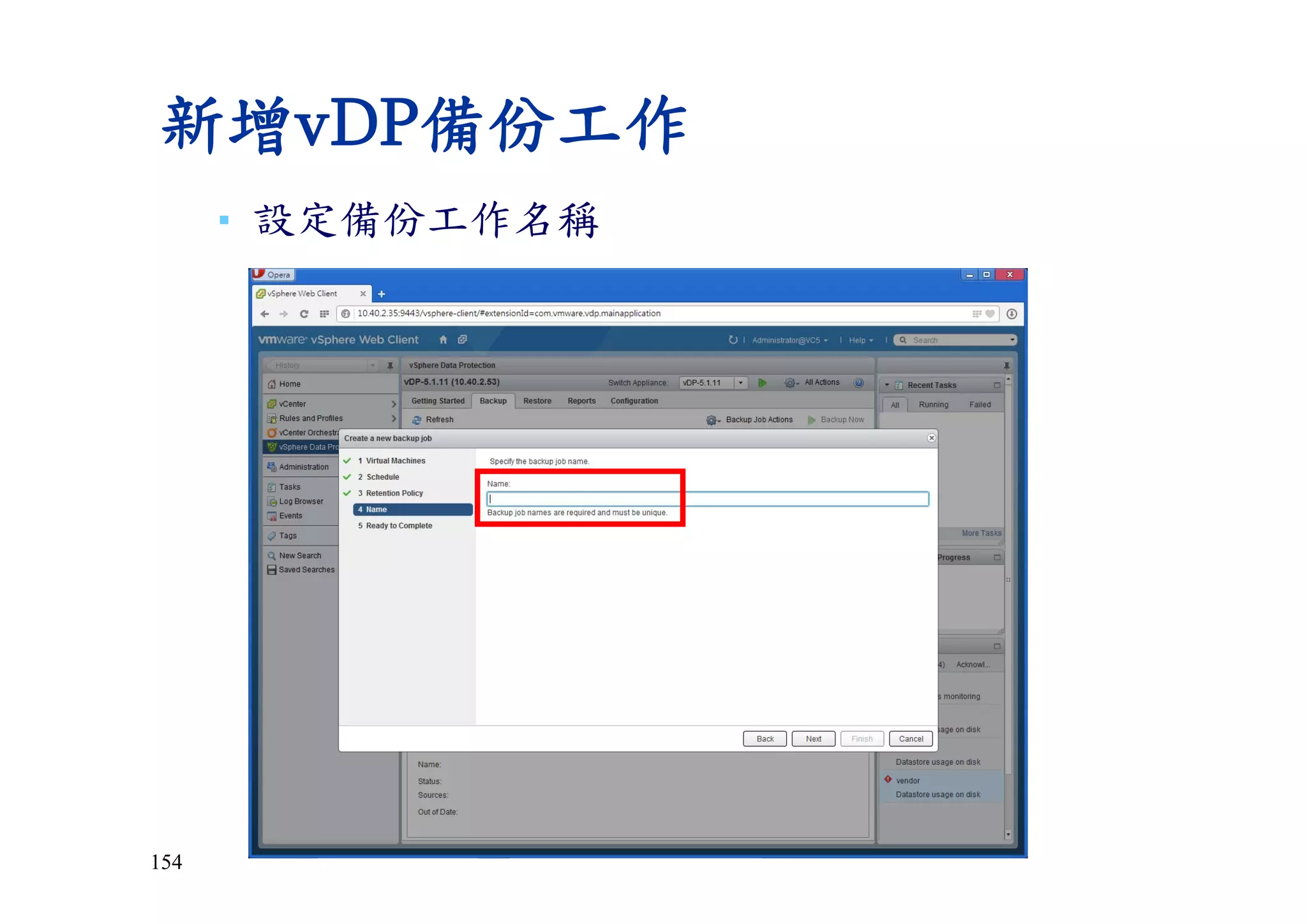

- 155.

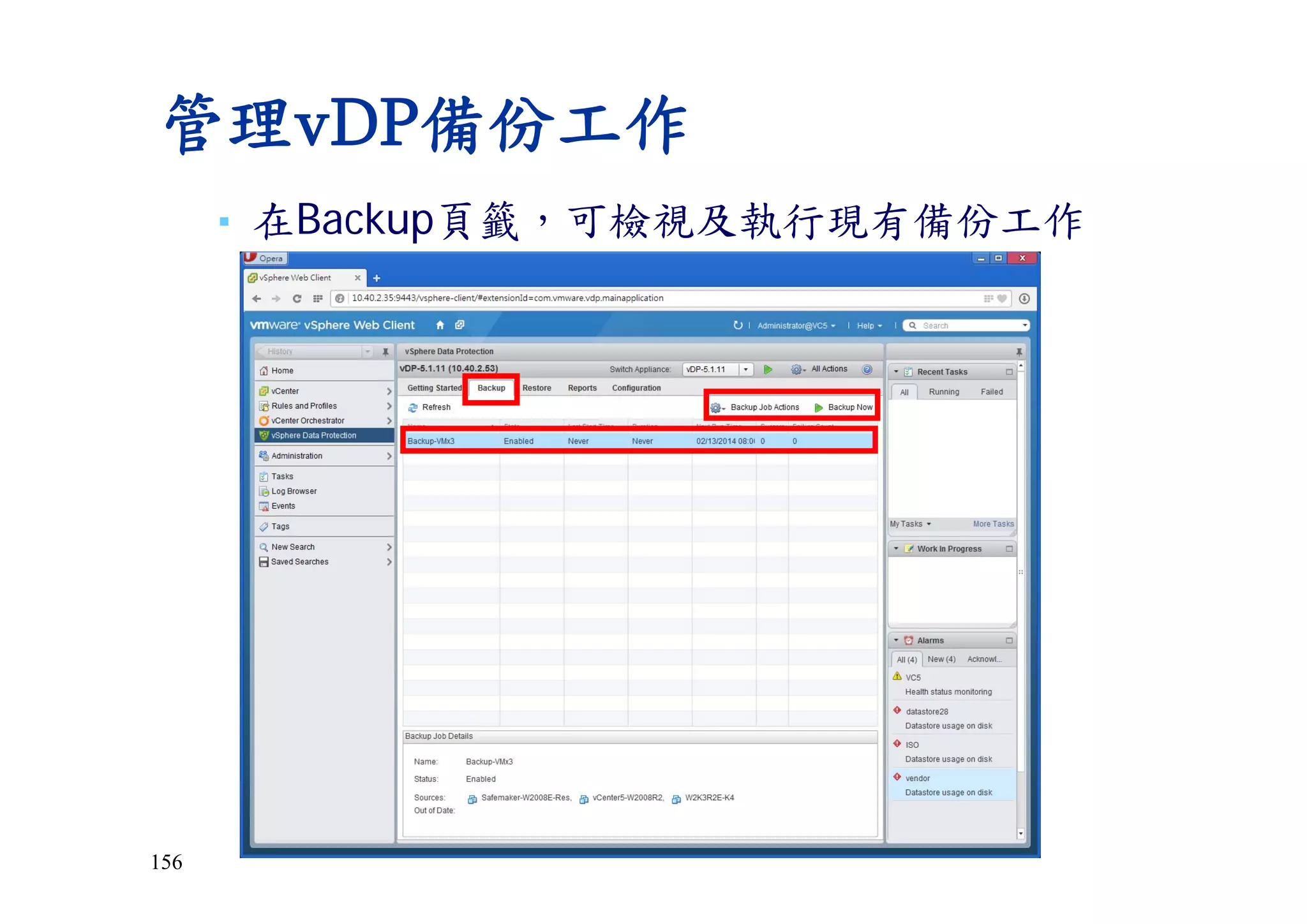

- 156.

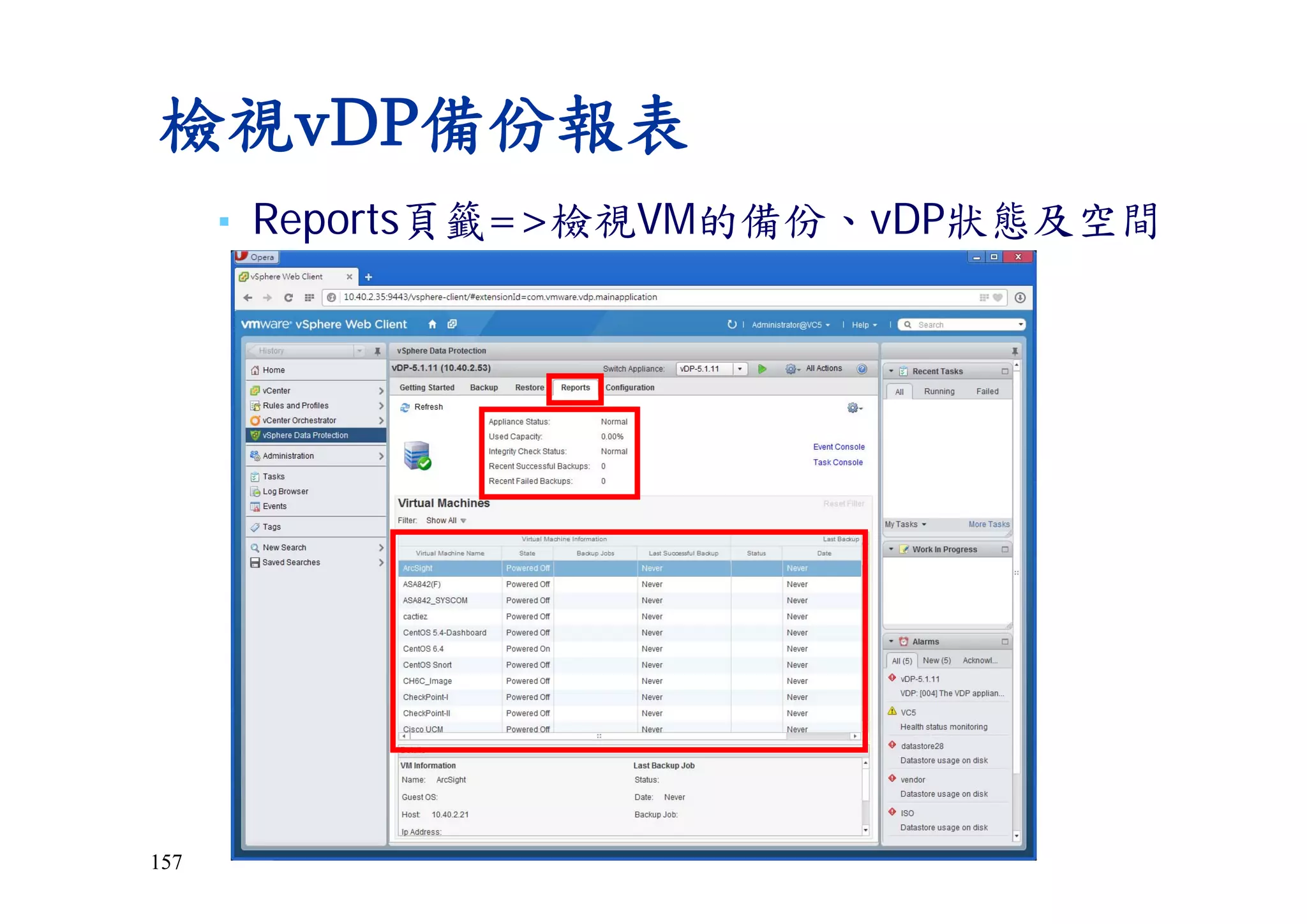

- 157.
