Acronis iomega文件备份和虚拟机数据保护方案

某美国企业物理和虚拟机备份
方案

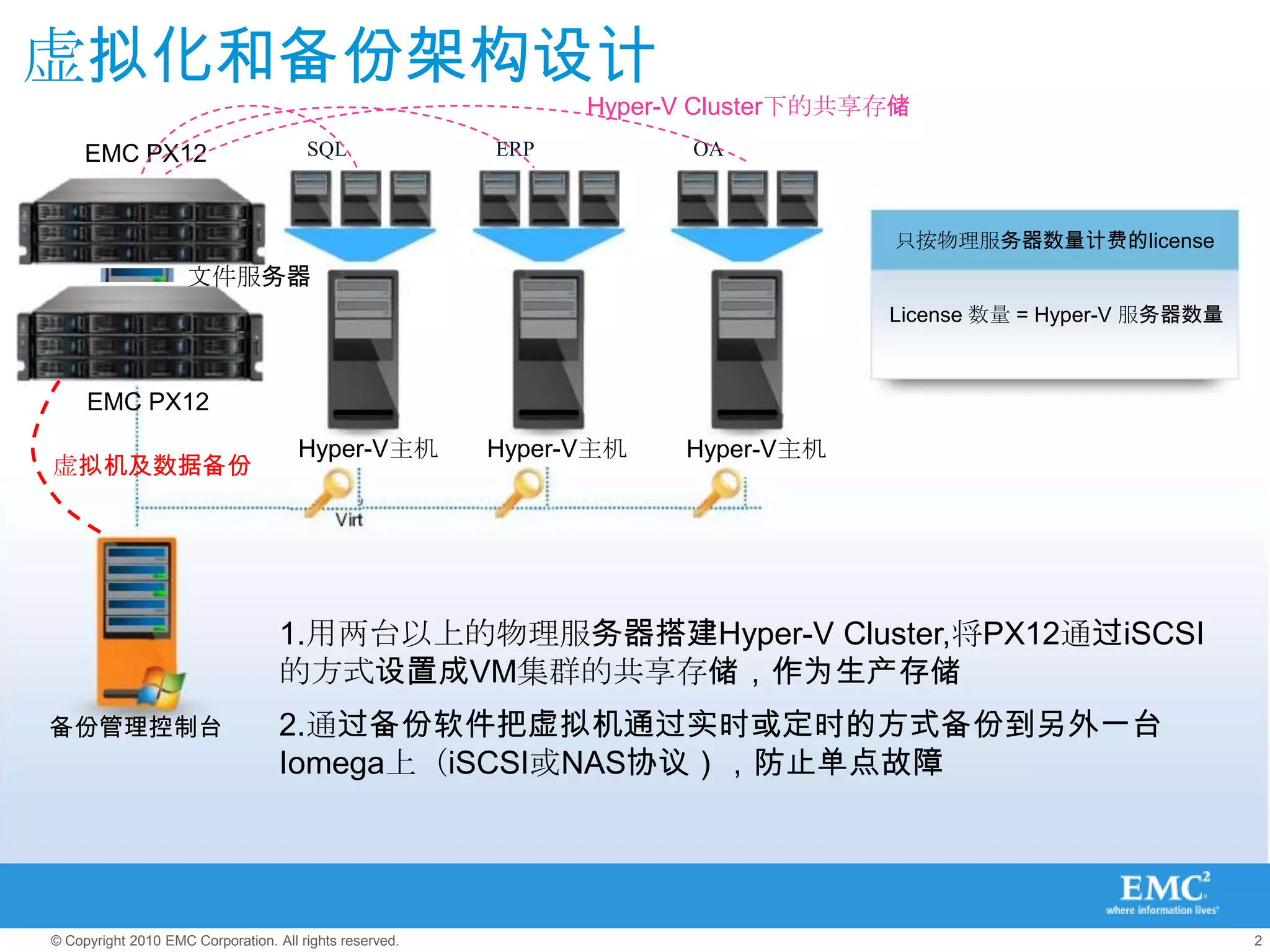

虚拟化和备份架构设计
Hyper-V Cluster下的共享存储
EMC PX12 SQL ERP OA

只按物理服务器数量计费的license
文件服务器
License 数量 = Hyper-V 服务器数量

EMC PX12
Hyper-V主机 Hyper-V主机 Hyper-V主机
虚拟机及数据备份

1.用两台以上的物理服务器搭建Hyper-V Cluster,将PX12通过iSCSI
的方式设置成VM集群的共享存储，作为生产存储
备份管理控制台 2.通过备份软件把虚拟机通过实时或定时的方式备份到另外一台
Iomega上（iSCSI或NAS协议），防止单点故障

© Copyright 2010 EMC Corporation. All rights reserved. 2

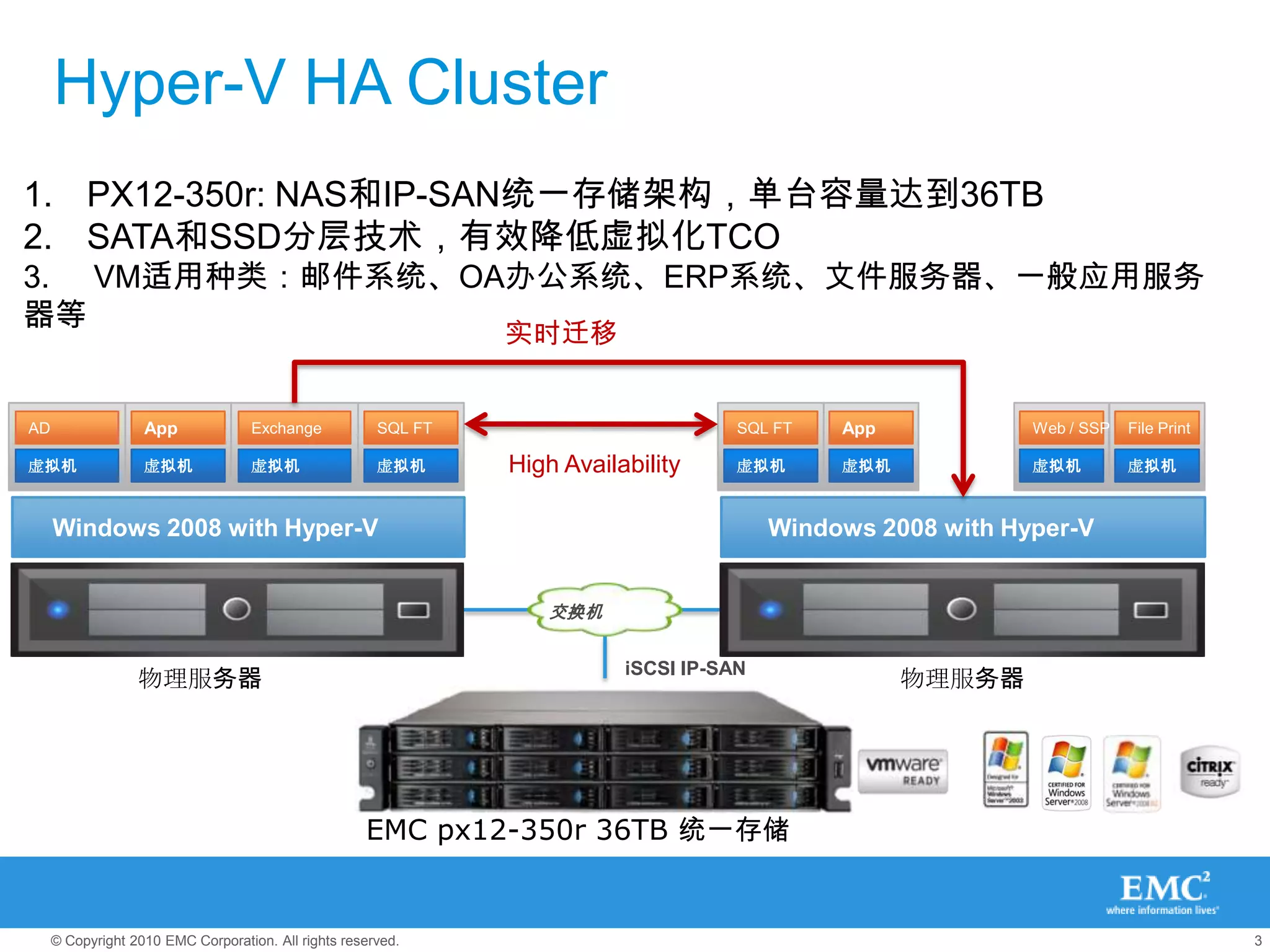

Hyper-V HA Cluster
1. PX12-350r: NAS和IP-SAN统一存储架构，单台容量达到36TB
2. SATA和SSD分层技术，有效降低虚拟化TCO
3. VM适用种类：邮件系统、OA办公系统、ERP系统、文件服务器、一般应用服务
器等
实时迁移

AD App Exchange SQL FT SQL FT App Web / SSP File Print

虚拟机虚拟机虚拟机虚拟机 High Availability 虚拟机虚拟机虚拟机虚拟机

Windows 2008 with Hyper-V Windows 2008 with Hyper-V

交换机

iSCSI IP-SAN
物理服务器物理服务器

EMC px12-350r 36TB 统一存储


每台Hyper-V服务器上的多VM同时备份
VM

VM EMC PX12 :
- 10

VM
:
-
VM

VM

Hyper-V

Acronis 备份软件只要在物理服务器的Windows 2008底层平台上安装一个管理程
序，而不需要像其他备份软件一样在每台VM上都手动安装Agent.


Hyper-V服务器集群的备份

•
VM,

•

VM

• VM


Hyper-V虚拟机实时迁移的备份

•Iomega VM

• VM VM


Hyper-V版备份软件功能(见中栏)


优势说明1-系统恢复流程对比

使用EMC Iomega 50%

SP and Install and
Repair patches Machines config Restore
Machine Install OS resetting Data Finish
applied application

! 不用重装系统和
应用程序
Repair Boot from Restore from
Machine Recovery CD backup Finish !

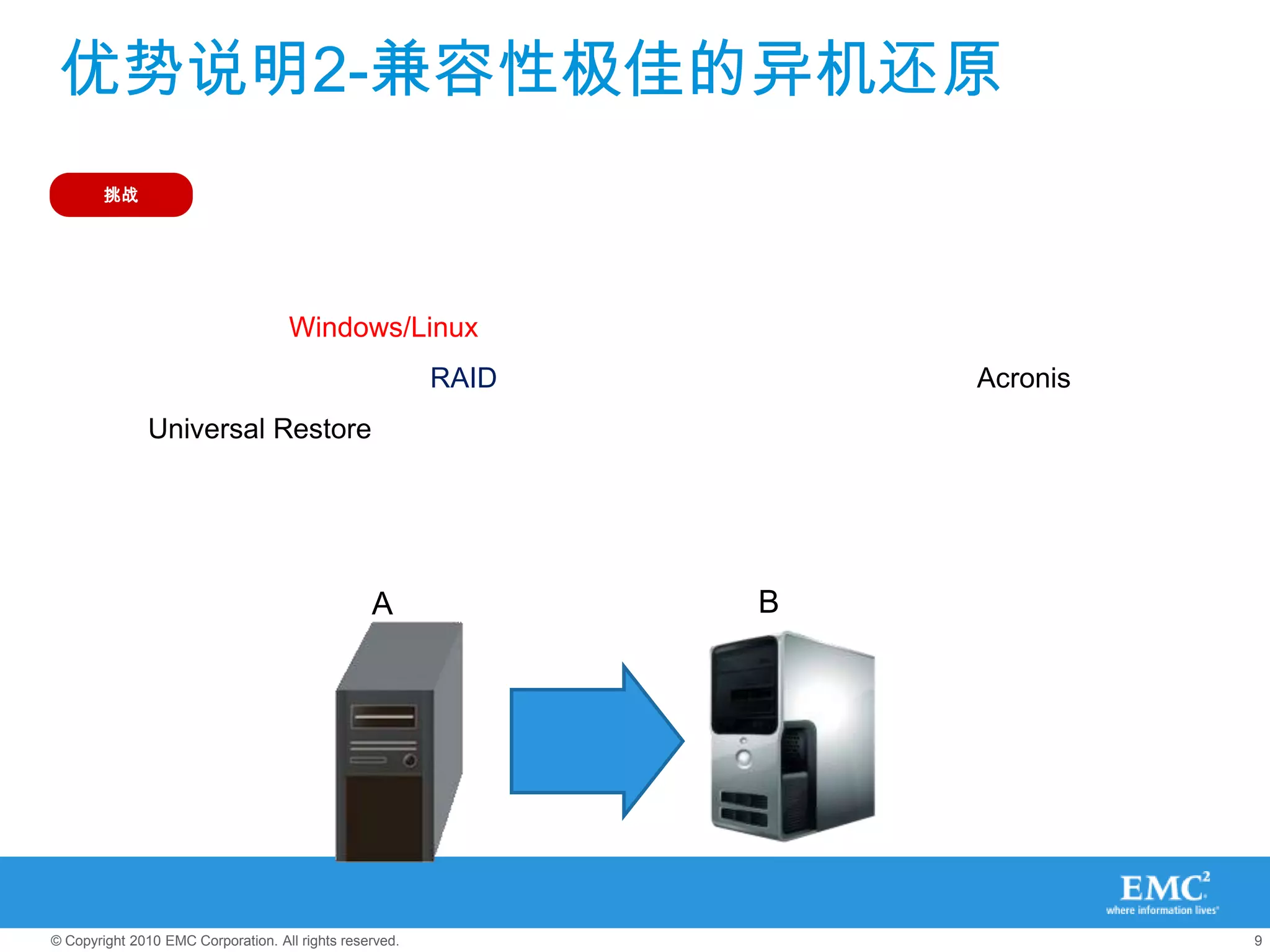

优势说明2-兼容性极佳的异机还原
挑战

Windows/Linux
RAID Acronis
Universal Restore

A B

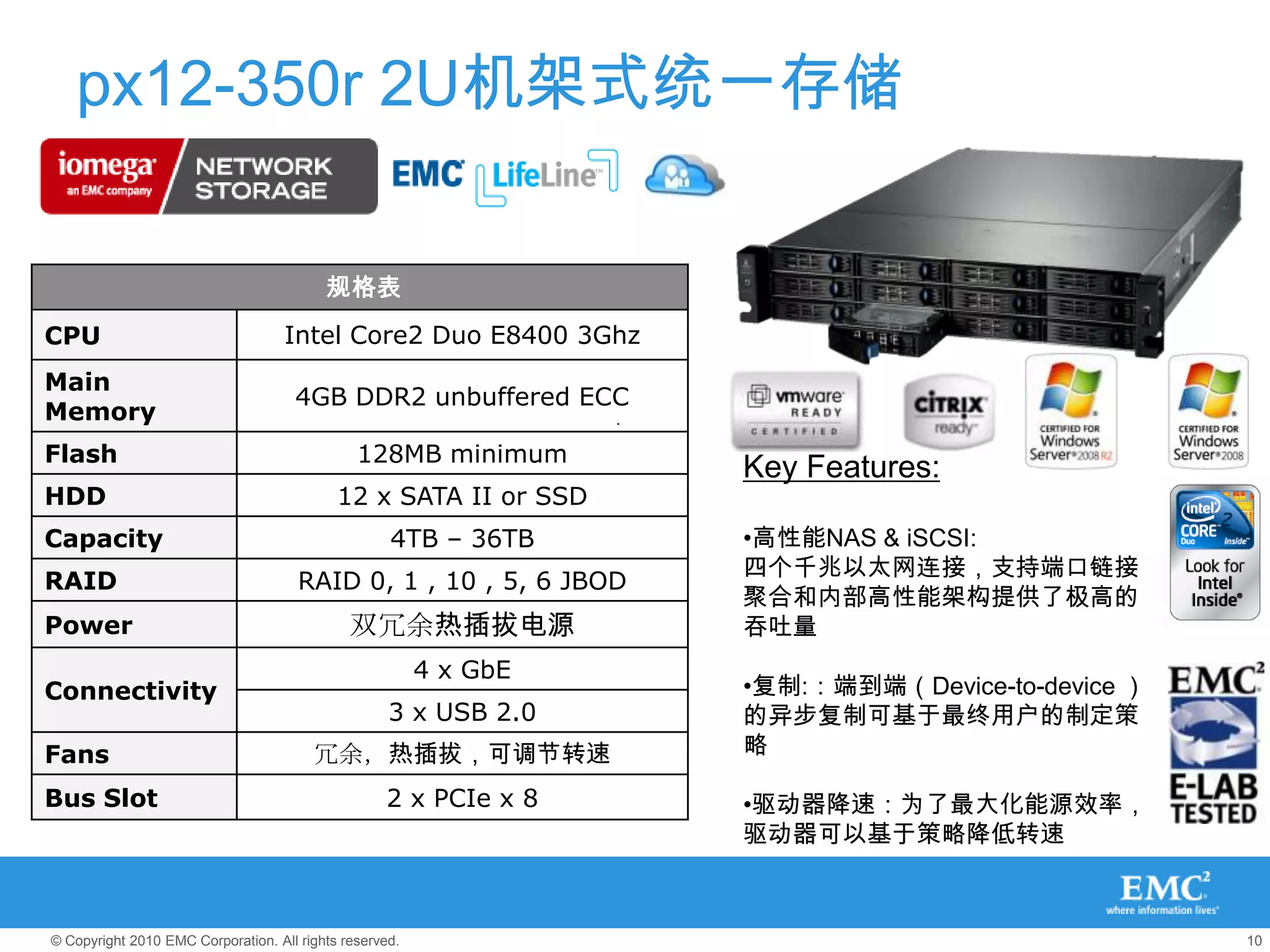

px12-350r 2U机架式统一存储

规格表
CPU Intel Core2 Duo E8400 3Ghz
Main
4GB DDR2 unbuffered ECC
Memory
Flash 128MB minimum
Key Features:
HDD 12 x SATA II or SSD
Capacity 4TB – 36TB •高性能NAS & iSCSI:
四个千兆以太网连接，支持端口链接
RAID RAID 0, 1 , 10 , 5, 6 JBOD
聚合和内部高性能架构提供了极高的
Power 双冗余热插拔电源吞吐量
4 x GbE
Connectivity •复制:：端到端（Device-to-device ）
3 x USB 2.0 的异步复制可基于最终用户的制定策
Fans 冗余，热插拔，可调节转速略

Bus Slot 2 x PCIe x 8 •驱动器降速：为了最大化能源效率，
驱动器可以基于策略降低转速


系统配置综述
硬件设备软件配置
Hyper-V 物理服务器 Windows 2008 Server R2 with Hyper-V

千兆(或以上)交换机 Iomega Storage Manager(附免费光盘)
EMC Iomega px12-350r 8TB统一存 Acronis Backup & Recovery 虚拟机版
储
管理员用的电脑或服务器 Acronis Management Console
域控制服务器(取决于现有环境) Various Application
员工客户端电脑(取决于现有环境) Client OS and Application (Optional)
