Ceph 一千零一夜
@朱荣泽
zrzhit@gmail.com
2015-09-19

Copyright © 2015 Mirantis, Inc. All rights reserved Page 2

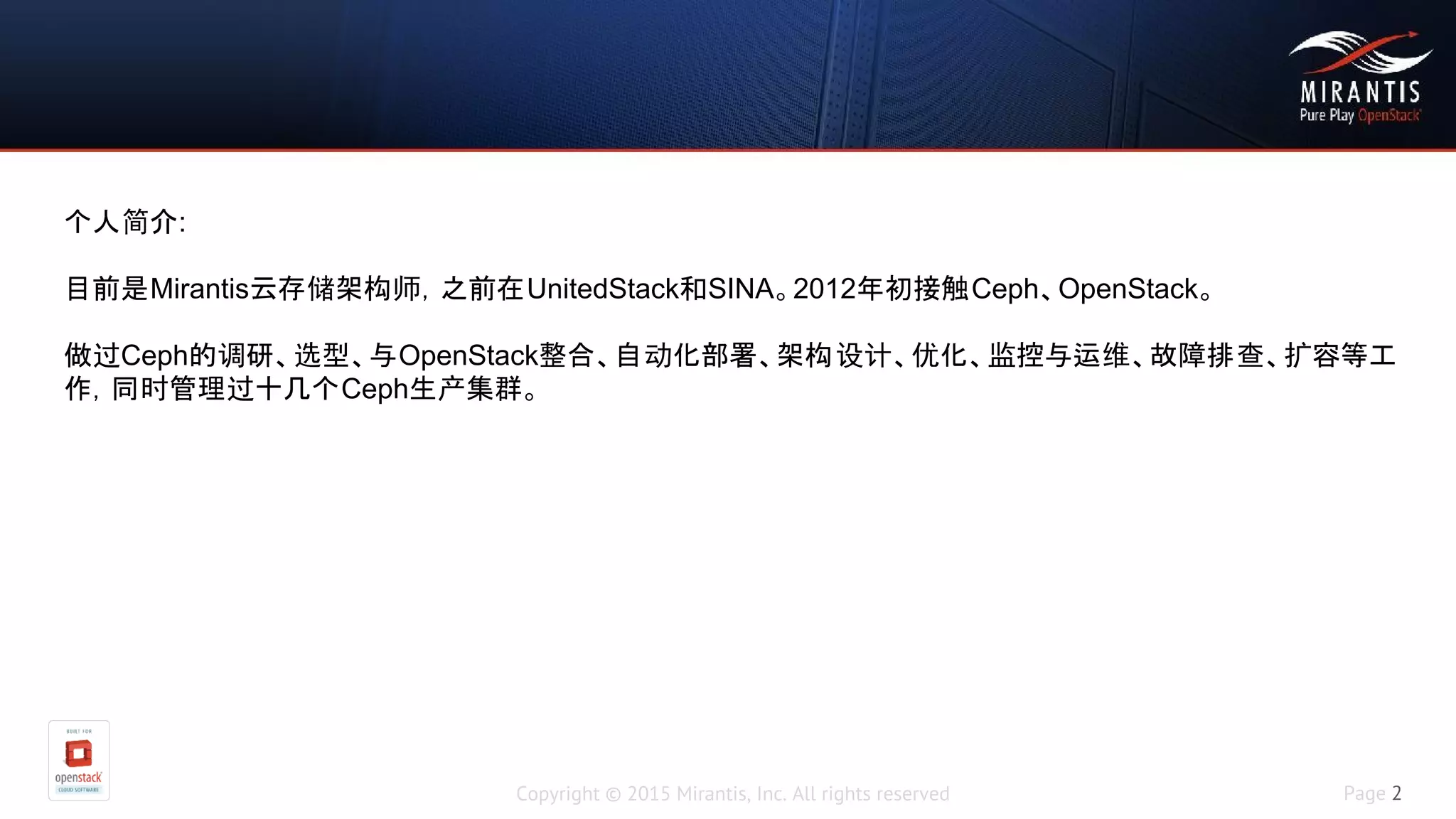

个人简介:
目前是Mirantis云存储架构师，之前在UnitedStack和SINA。2012年初接触Ceph、OpenStack。
做过Ceph的调研、选型、与OpenStack整合、自动化部署、架构设计、优化、监控与运维、故障排查、扩容等工
作，同时管理过十几个Ceph生产集群。

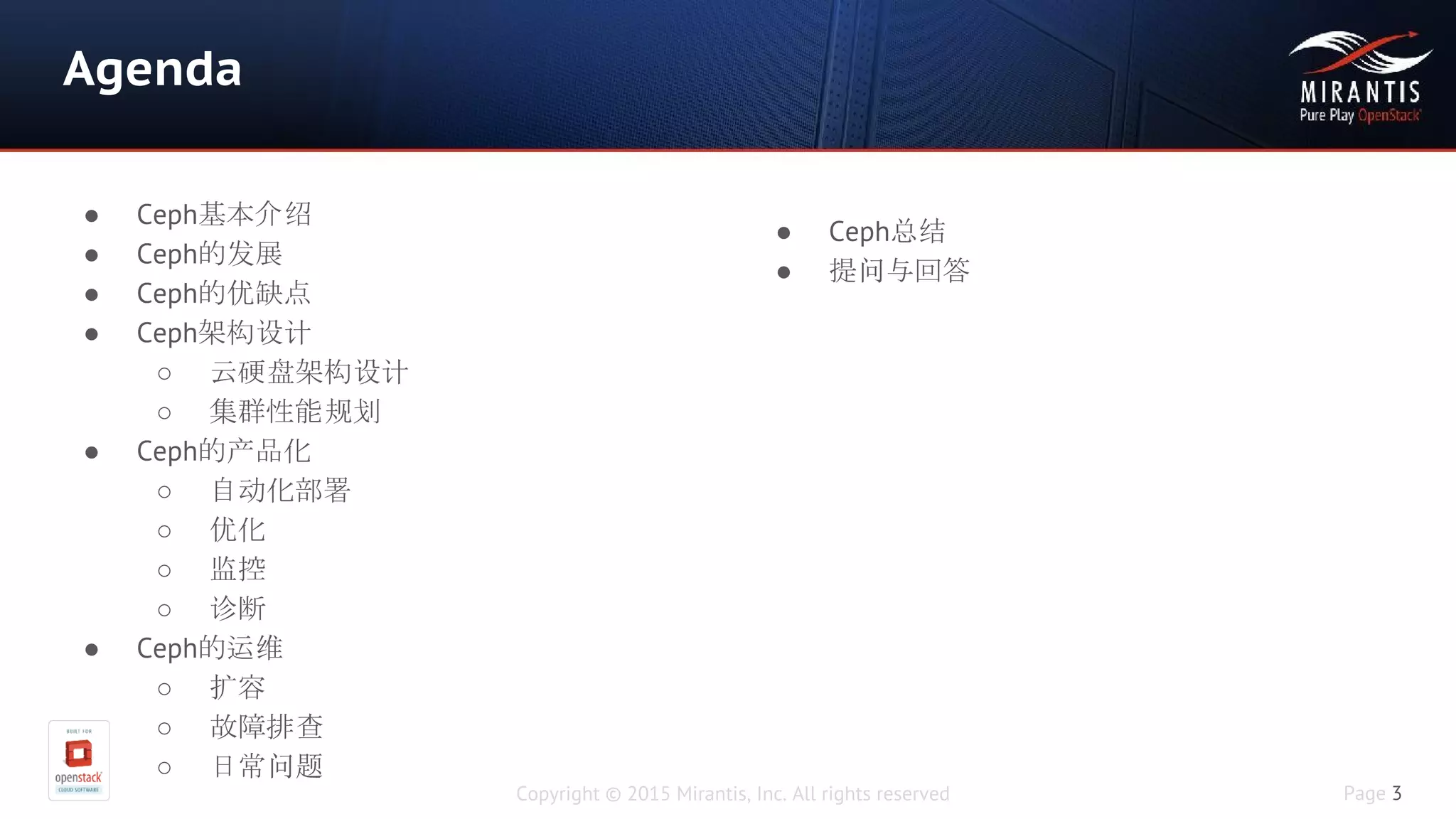

Agenda
● Ceph基本介绍
● Ceph的发展
● Ceph的优缺点
● Ceph架构设计
○ 云硬盘架构设计
○ 集群性能规划
● Ceph的产品化
○ 自动化部署
○ 优化
○ 监控
○ 诊断
● Ceph的运维
○ 扩容
○ 故障排查
○ 日常问题
● Ceph总结
● 提问与回答

Ceph的基本介绍

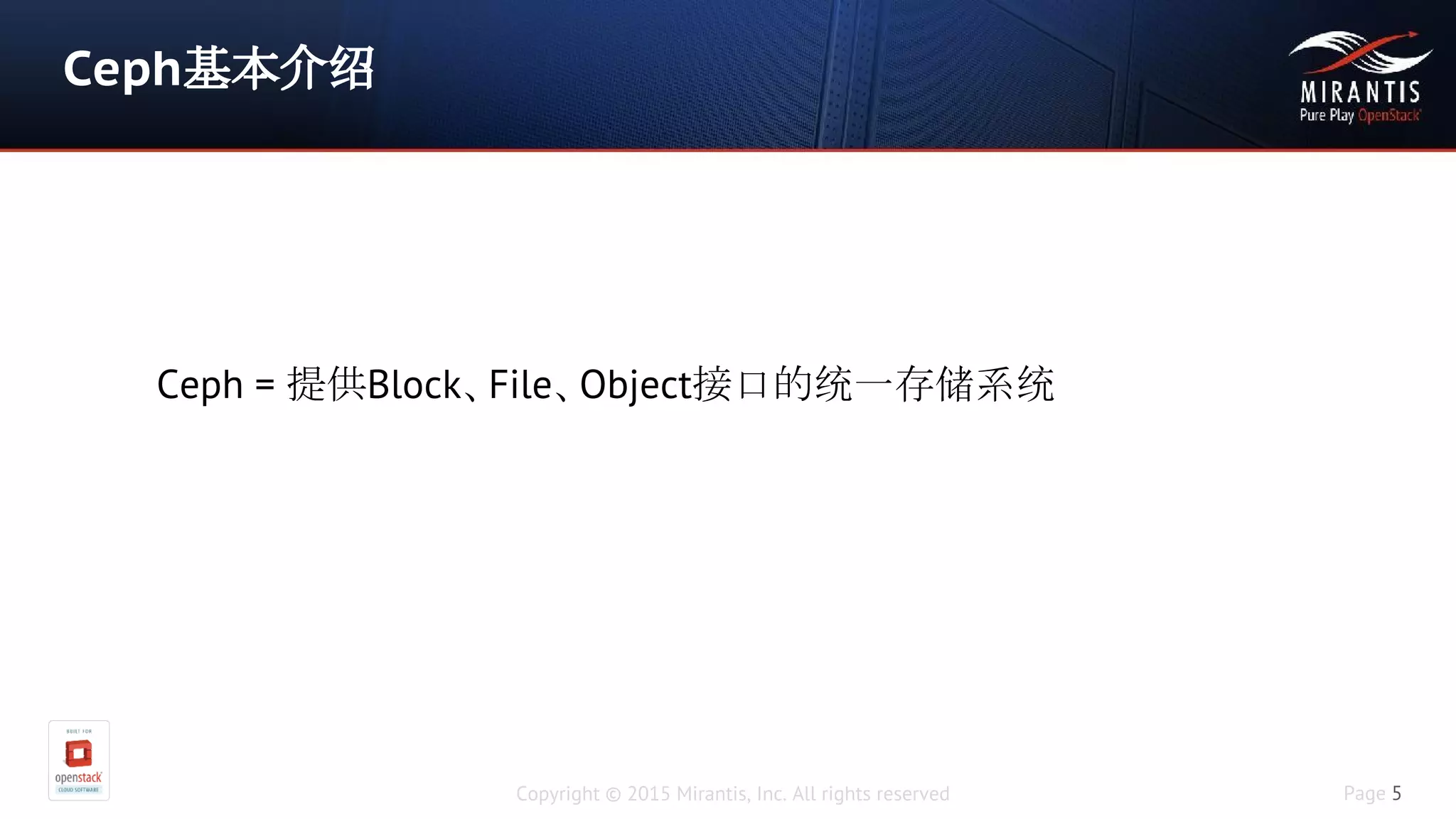

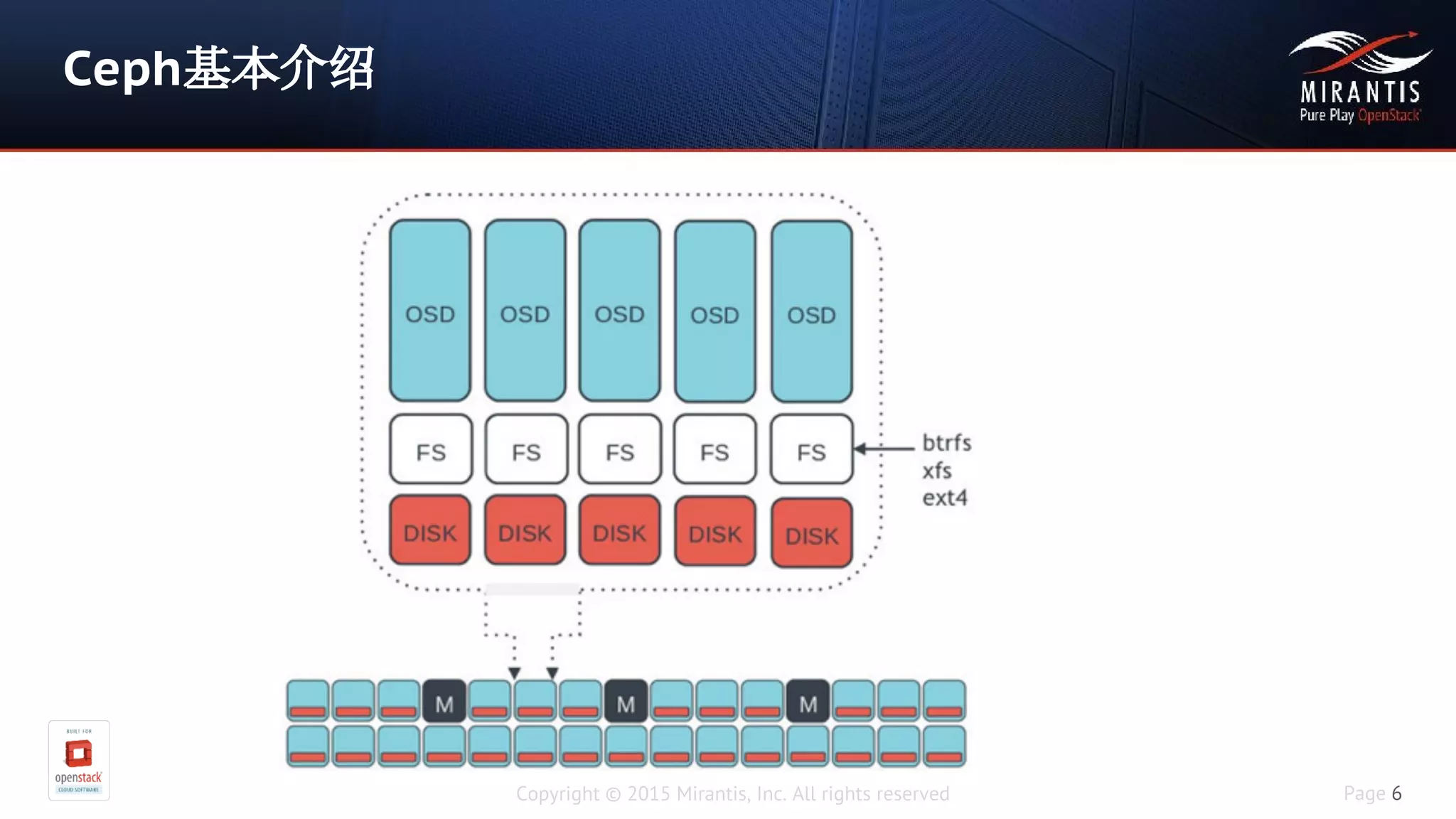

Ceph基本介绍
Ceph = 提供Block、File、Object接口的统一存储系统

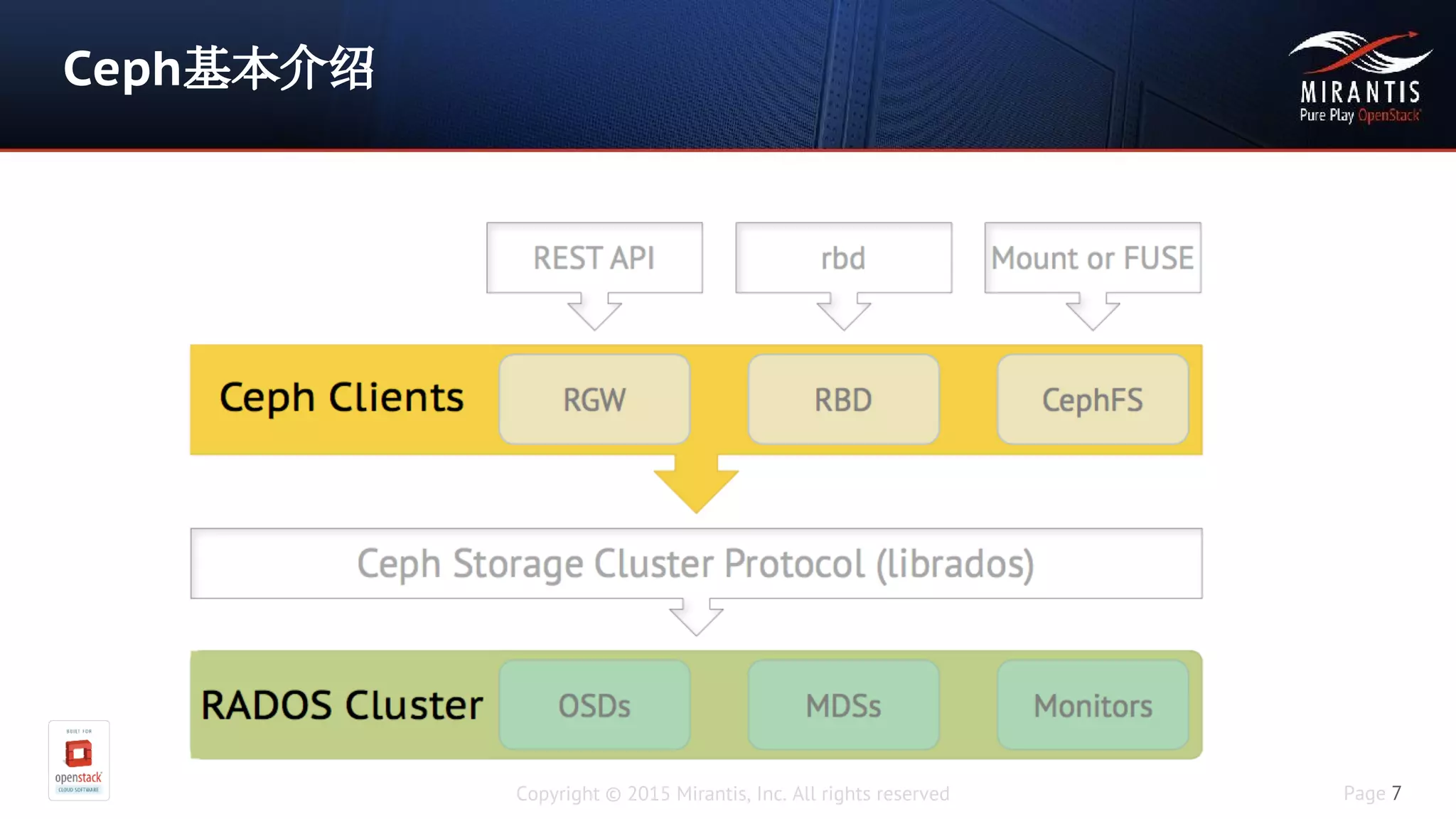

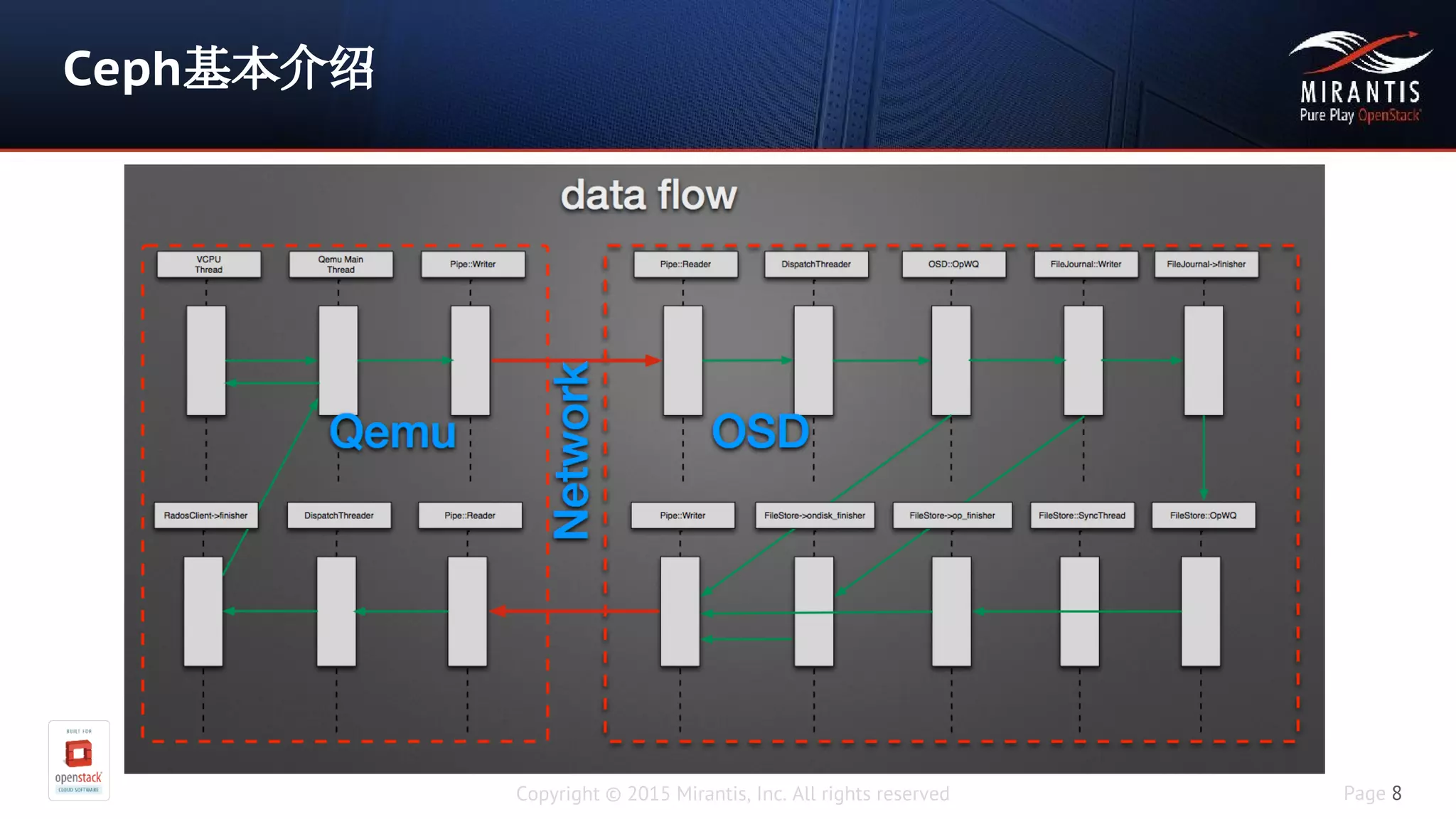

Ceph基本介绍

Ceph的发展

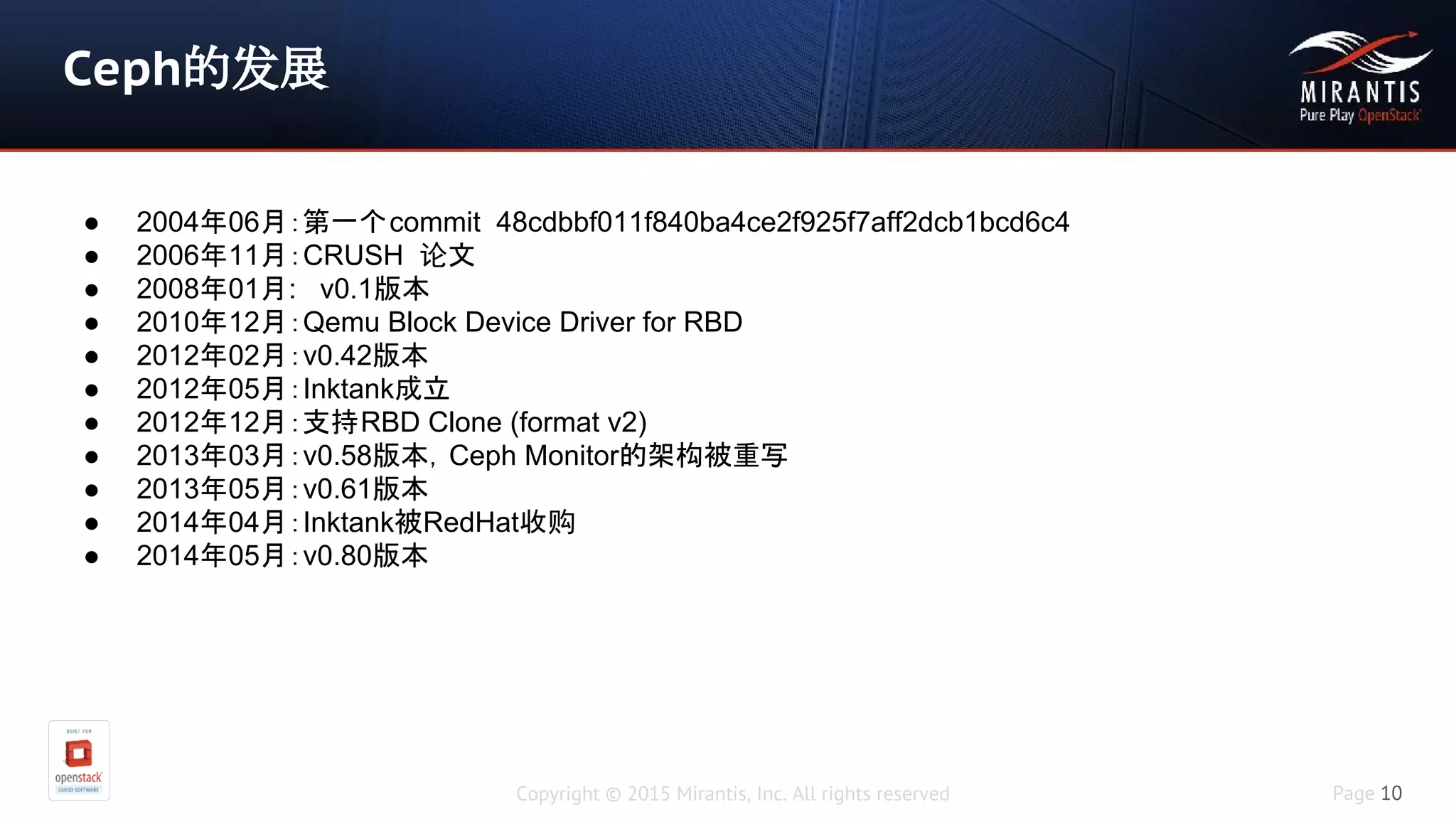

Ceph的发展
● 2004年06月：第一个commit 48cdbbf011f840ba4ce2f925f7aff2dcb1bcd6c4
● 2006年11月：CRUSH 论文
● 2008年01月: v0.1版本
● 2010年12月：Qemu Block Device Driver for RBD
● 2012年02月：v0.42版本
● 2012年05月：Inktank成立
● 2012年12月：支持RBD Clone (format v2)
● 2013年03月：v0.58版本，Ceph Monitor的架构被重写
● 2013年05月：v0.61版本
● 2014年04月：Inktank被RedHat收购
● 2014年05月：v0.80版本

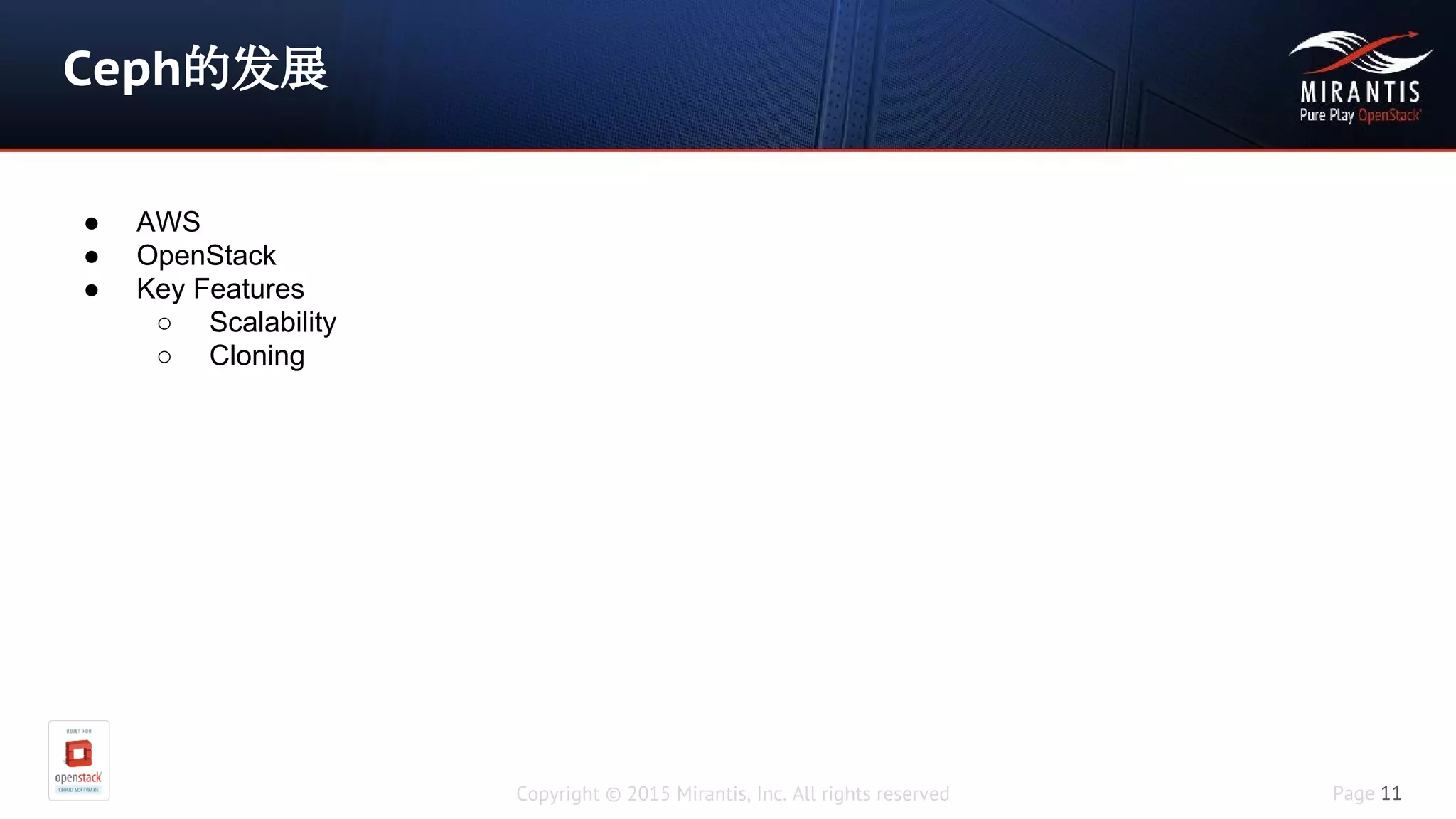

Ceph的发展
● AWS
● OpenStack
● Key Features
○ Scalability
○ Cloning

Ceph的优缺点

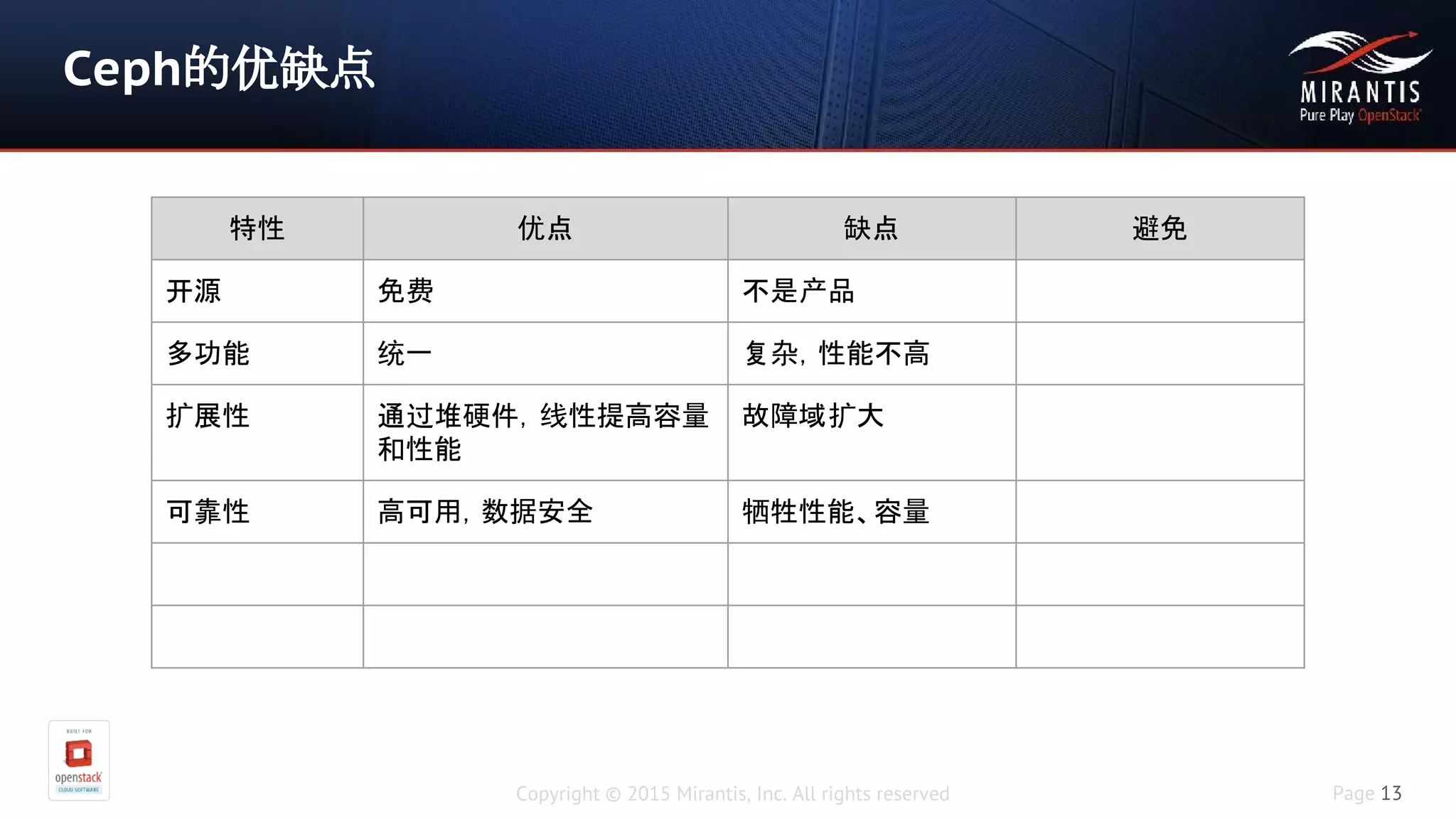

Ceph的优缺点
特性优点缺点避免
开源免费不是产品
多功能统一复杂，性能不高
扩展性通过堆硬件，线性提高容量
和性能
故障域扩大
可靠性高可用，数据安全牺牲性能、容量

Ceph的架构设计

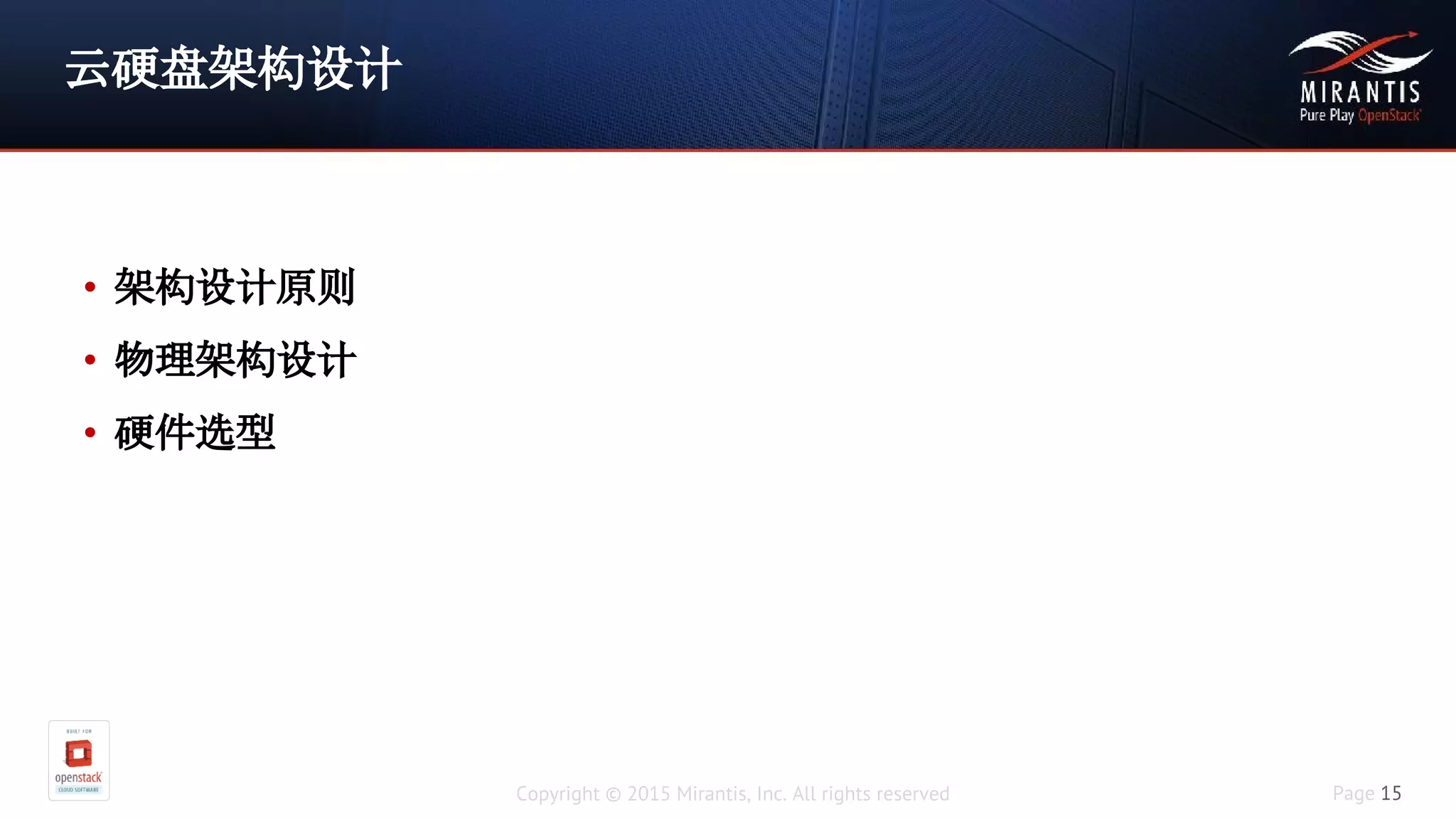

云硬盘架构设计
• 架构设计原则
• 物理架构设计
• 硬件选型

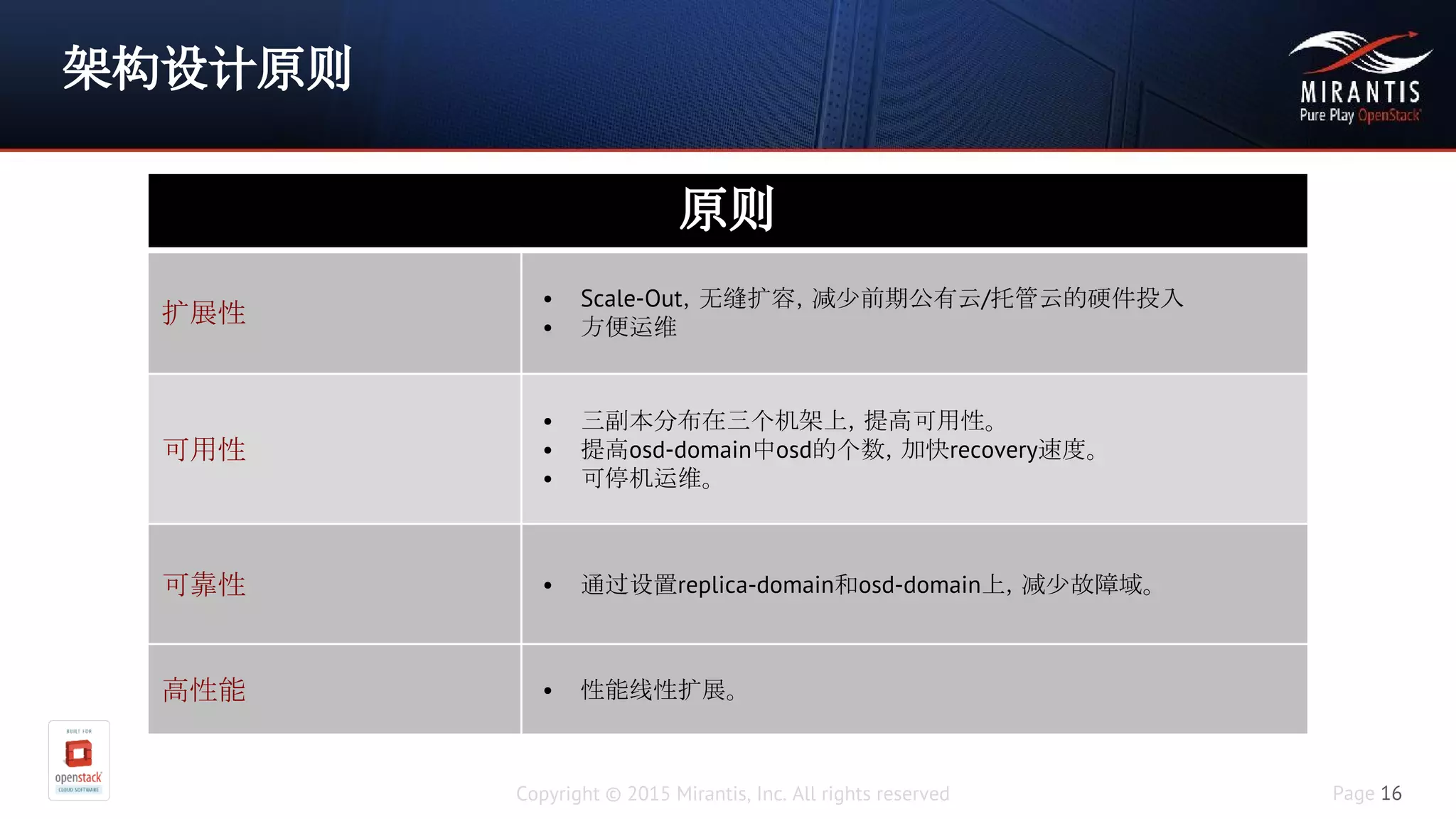

架构设计原则
原则
扩展性
• Scale-Out，无缝扩容，减少前期公有云/托管云的硬件投入
• 方便运维
可用性
• 三副本分布在三个机架上，提高可用性。
• 提高osd-domain中osd的个数，加快recovery速度。
• 可停机运维。
可靠性 • 通过设置replica-domain和osd-domain上，减少故障域。
高性能 • 性能线性扩展。

物理架构设计

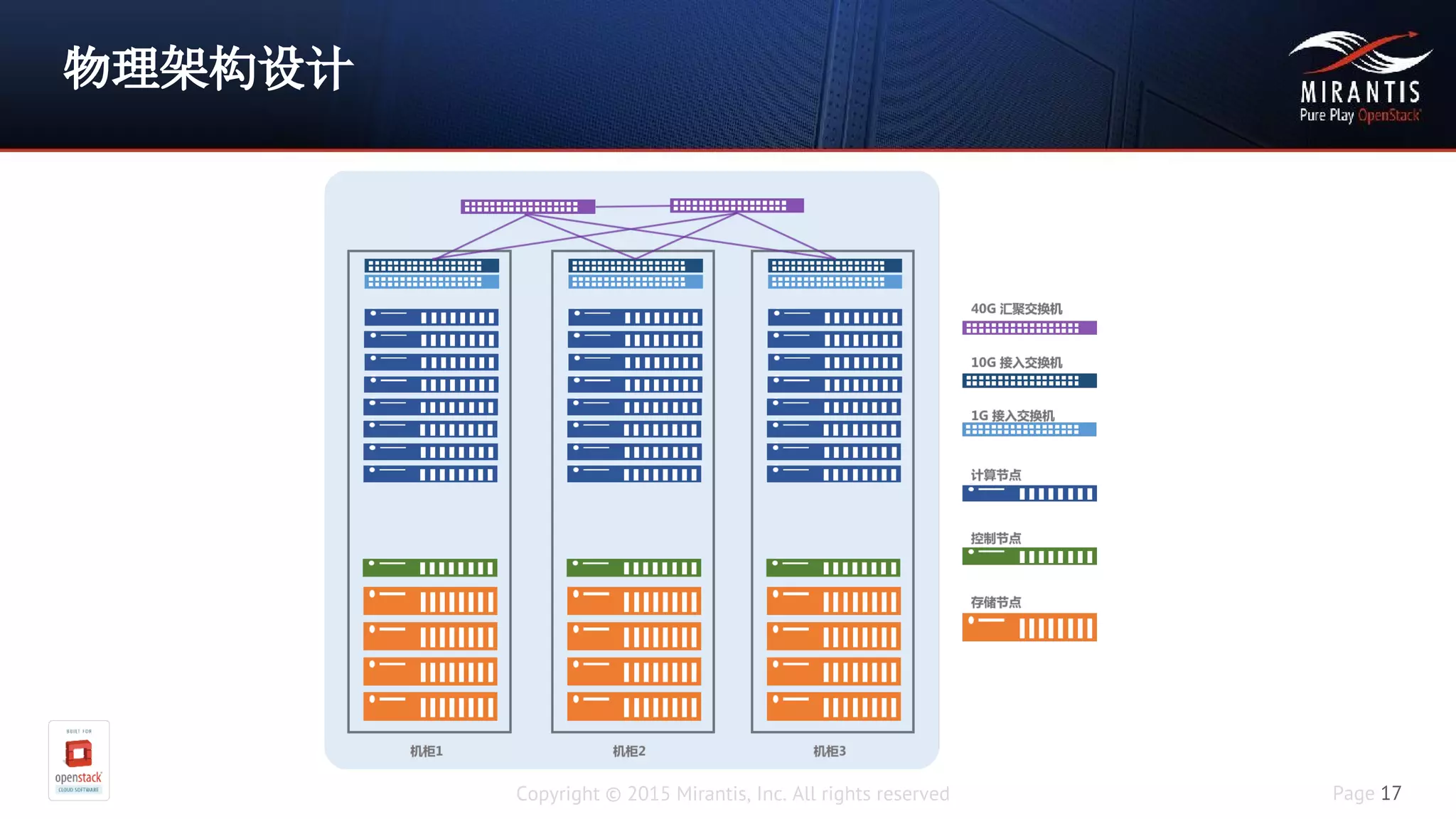

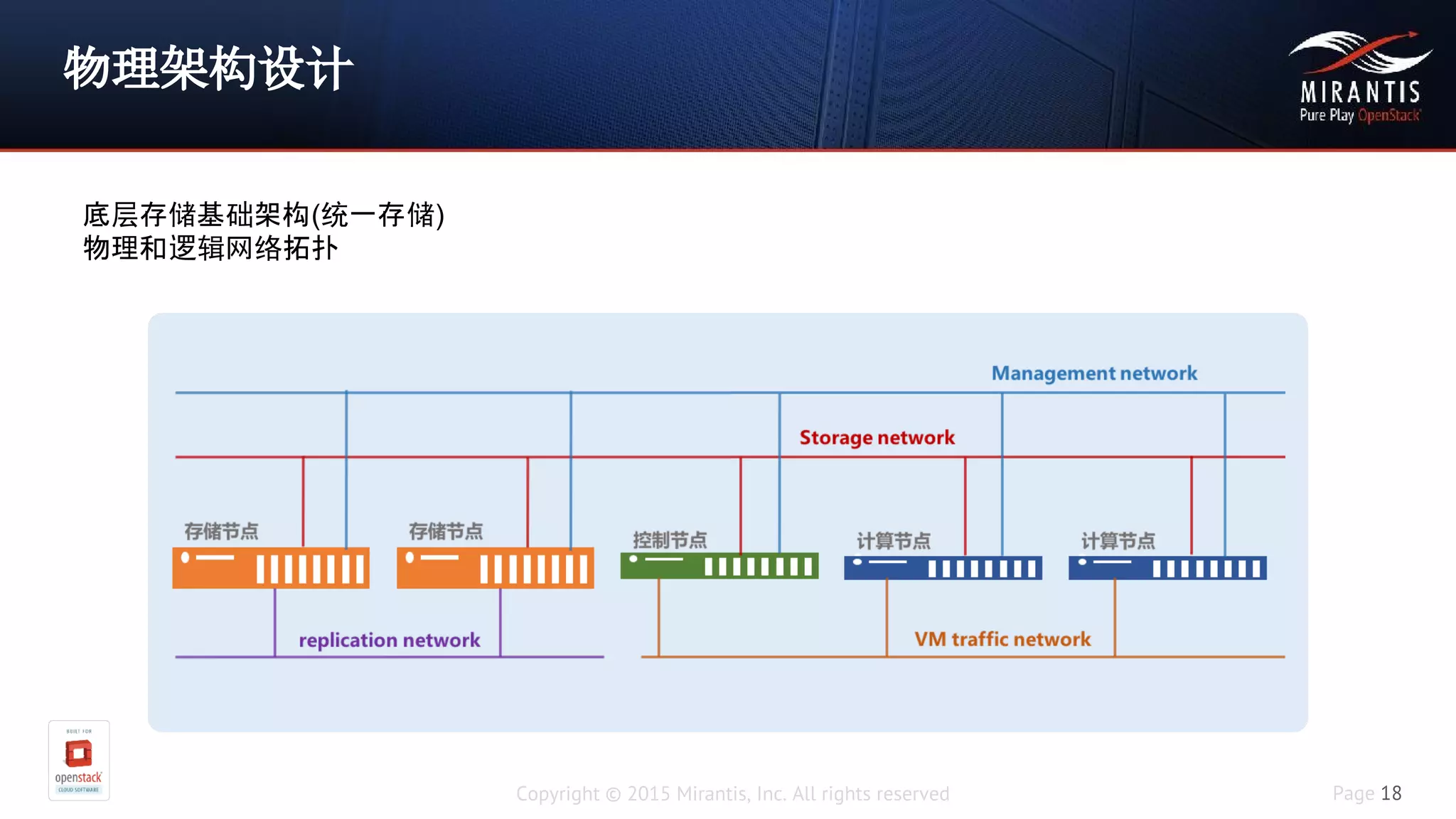

物理架构设计
底层存储基础架构(统一存储)
物理和逻辑网络拓扑

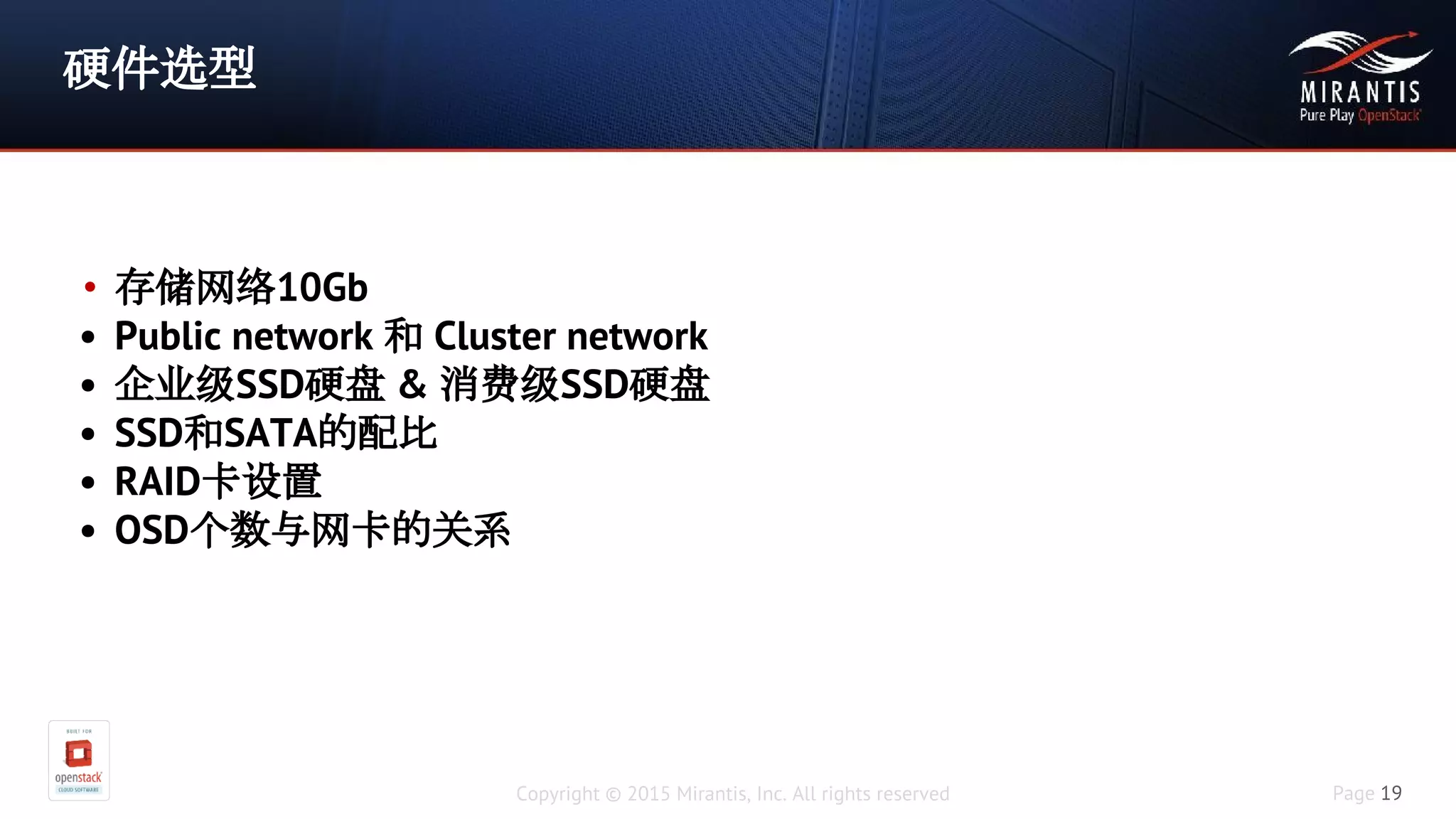

硬件选型
• 存储网络10Gb
• Public network 和 Cluster network
• 企业级SSD硬盘 & 消费级SSD硬盘
• SSD和SATA的配比
• RAID卡设置
• OSD个数与网卡的关系

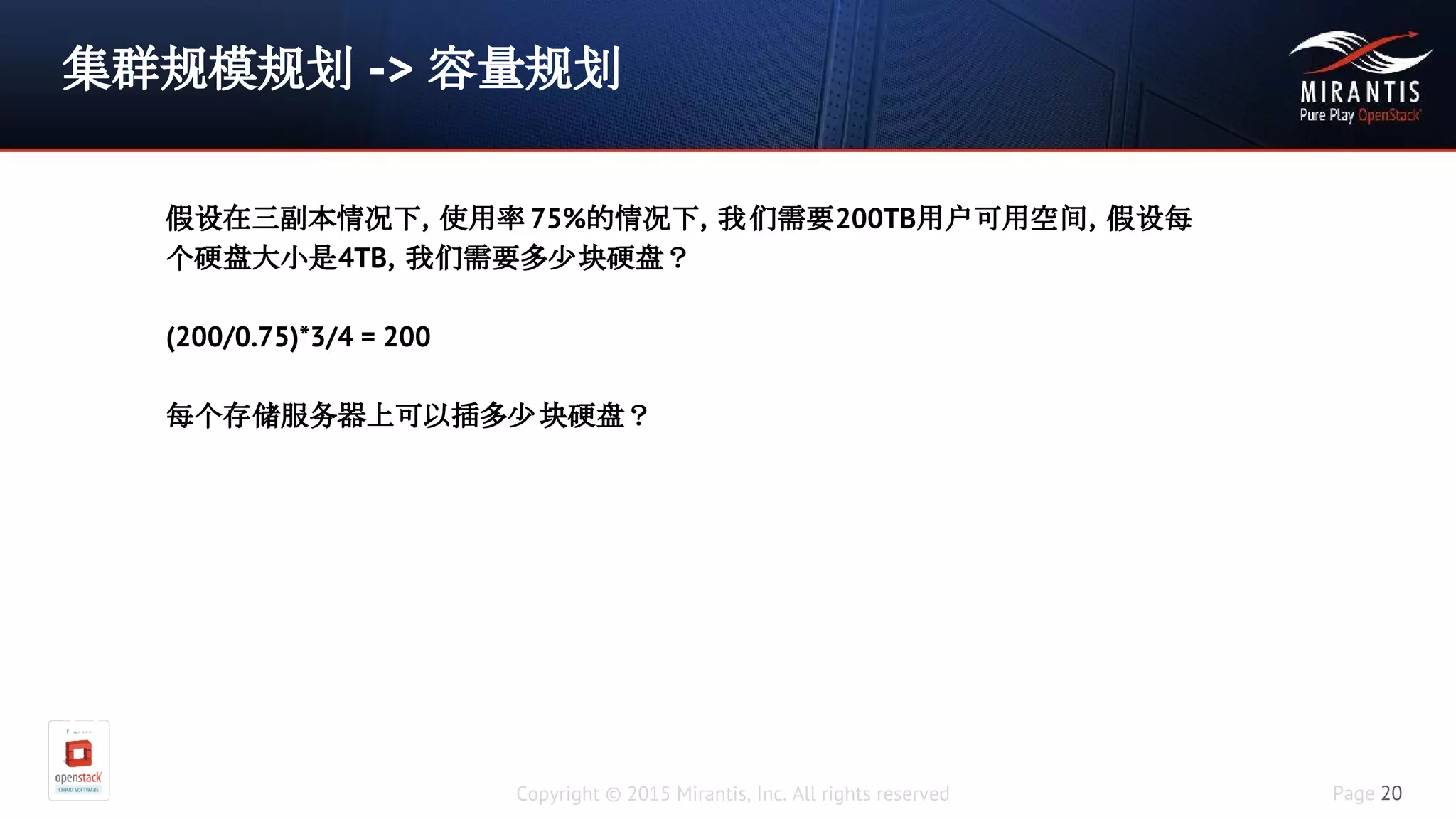

集群规模规划 -> 容量规划
假设在三副本情况下，使用率75%的情
况下，我们需要200TB用户可用空间，假设每个硬盘大小是
4TB，我们需要多少块硬盘
(200/0.75)*3/4 = 200
每个存储服务器上可以插多少块硬盘？
假设在三副本情况下，使用率 75%的情况下，我们需要200TB用户可用空间，假设每
个硬盘大小是4TB，我们需要多少块硬盘？
(200/0.75)*3/4 = 200

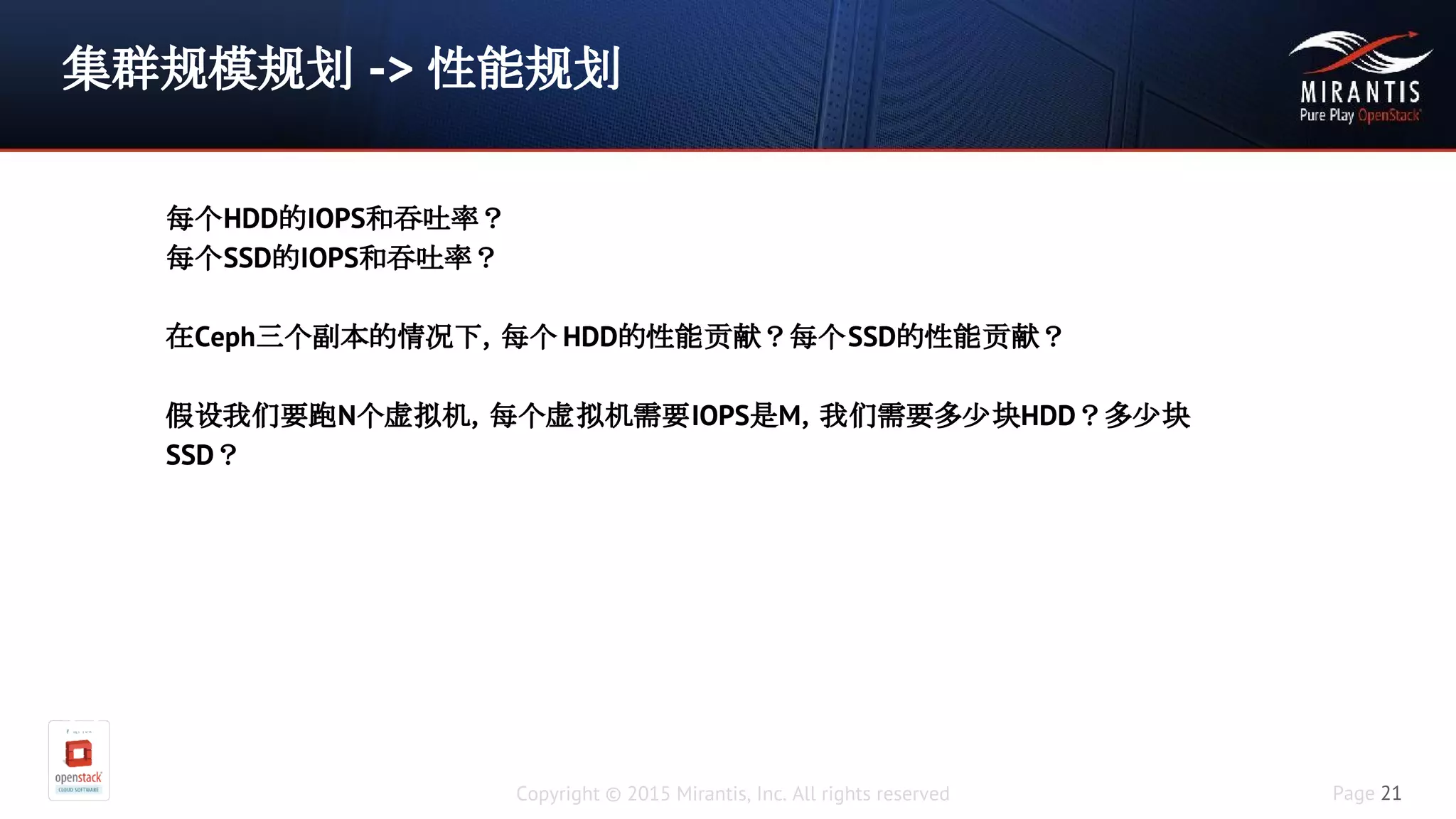

集群规模规划 -> 性能规划
假设在三副本情况下，使用率75%的情
况下，我们需要200TB用户可用空间，假设每个硬盘大小是
4TB，我们需要多少块硬盘
(200/0.75)*3/4 = 200
每个HDD的IOPS和吞吐率？
每个SSD的IOPS和吞吐率？
在Ceph三个副本的情况下，每个 HDD的性能贡献？每个SSD的性能贡献？
假设我们要跑N个虚拟机，每个虚拟机需要IOPS是M，我们需要多少块HDD？多少块
SSD？

Ceph的产品化

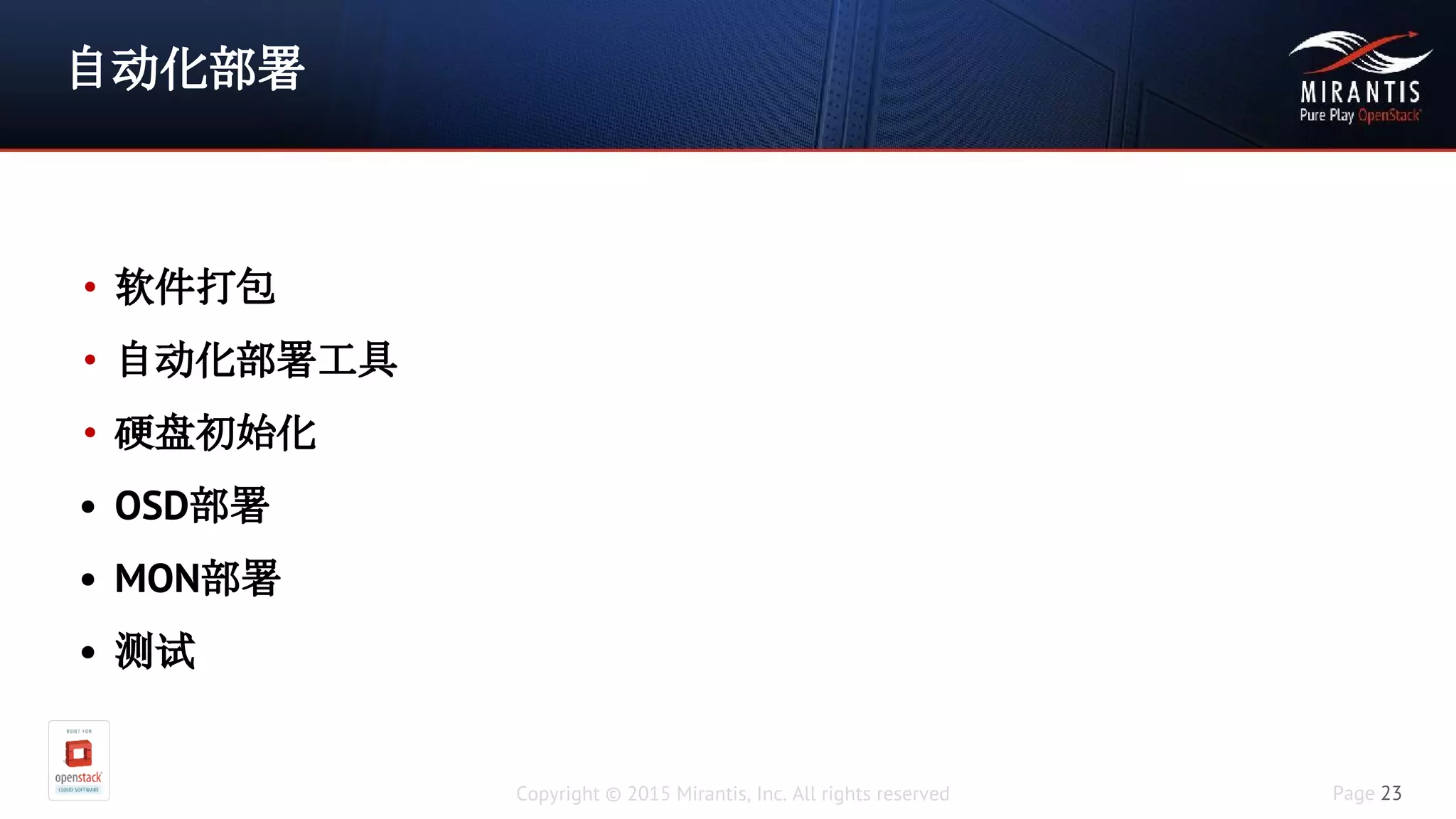

自动化部署
• 软件打包
• 自动化部署工具
• 硬盘初始化
• OSD部署
• MON部署
• 测试

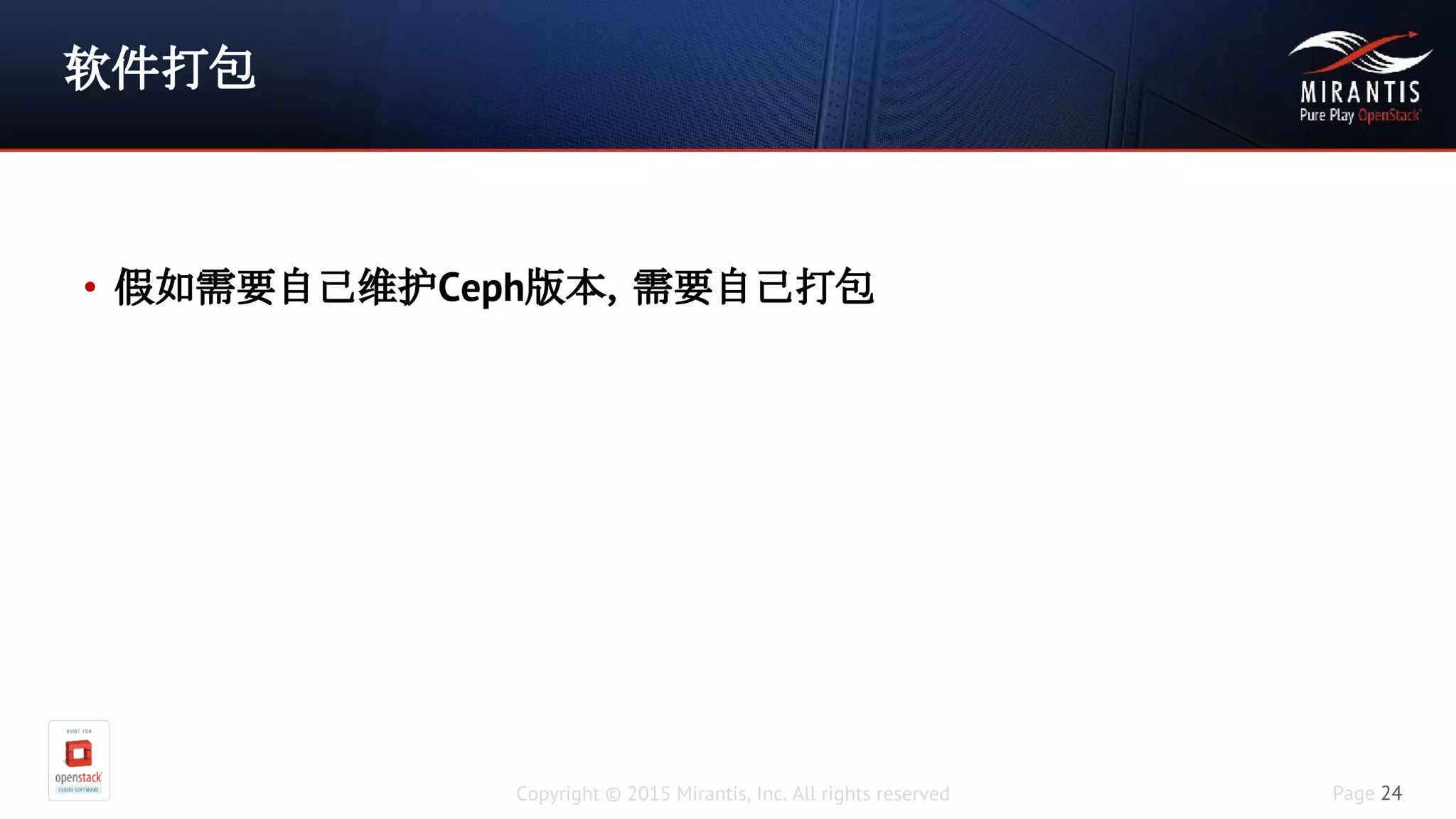

软件打包
• 假如需要自己维护Ceph版本，需要自己打包

自动化部署工具
• ceph-deploy
• puppet
• chef
• ansible

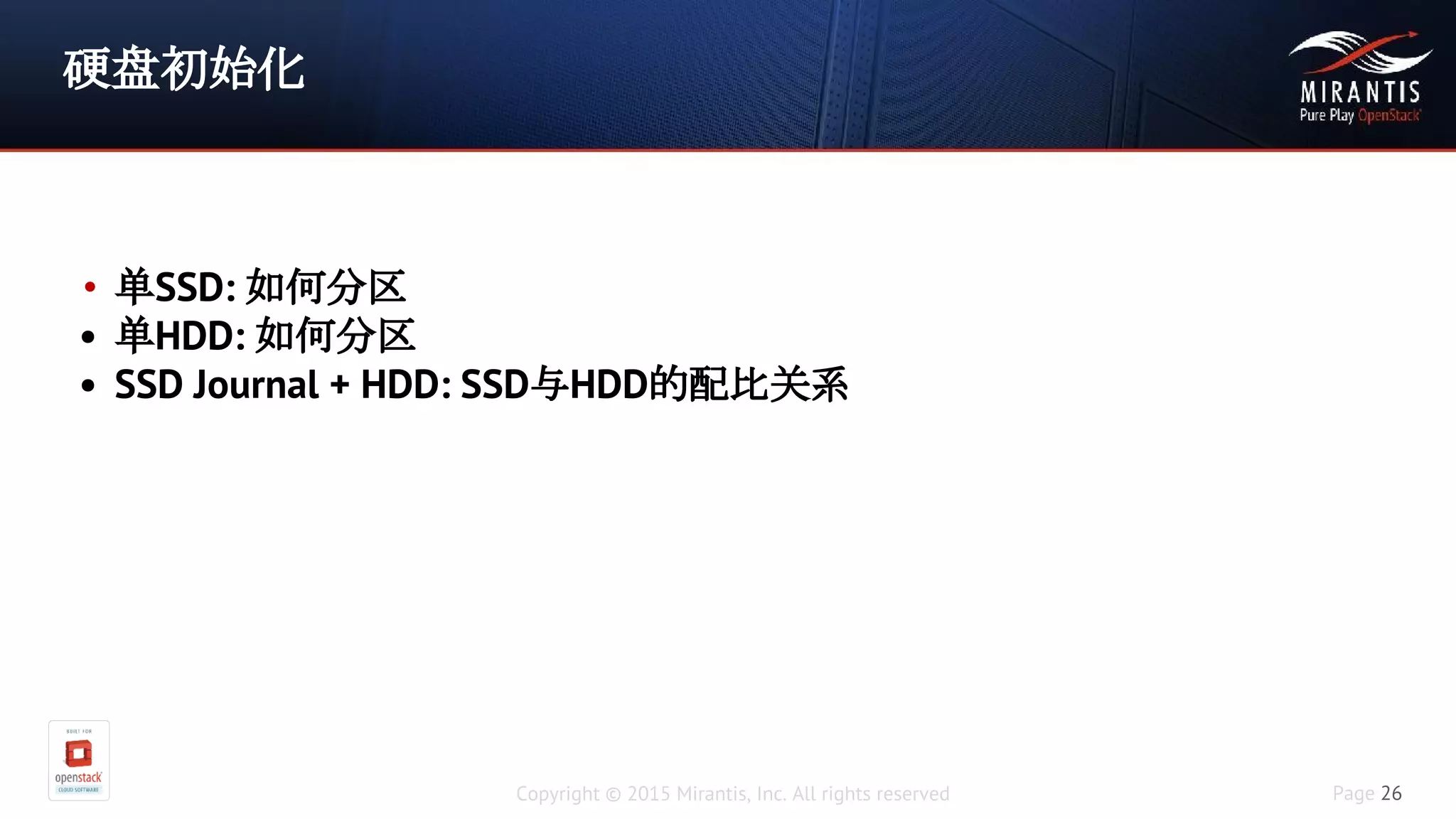

硬盘初始化
• 单SSD: 如何分区
• 单HDD: 如何分区
• SSD Journal + HDD: SSD与HDD的配比关系

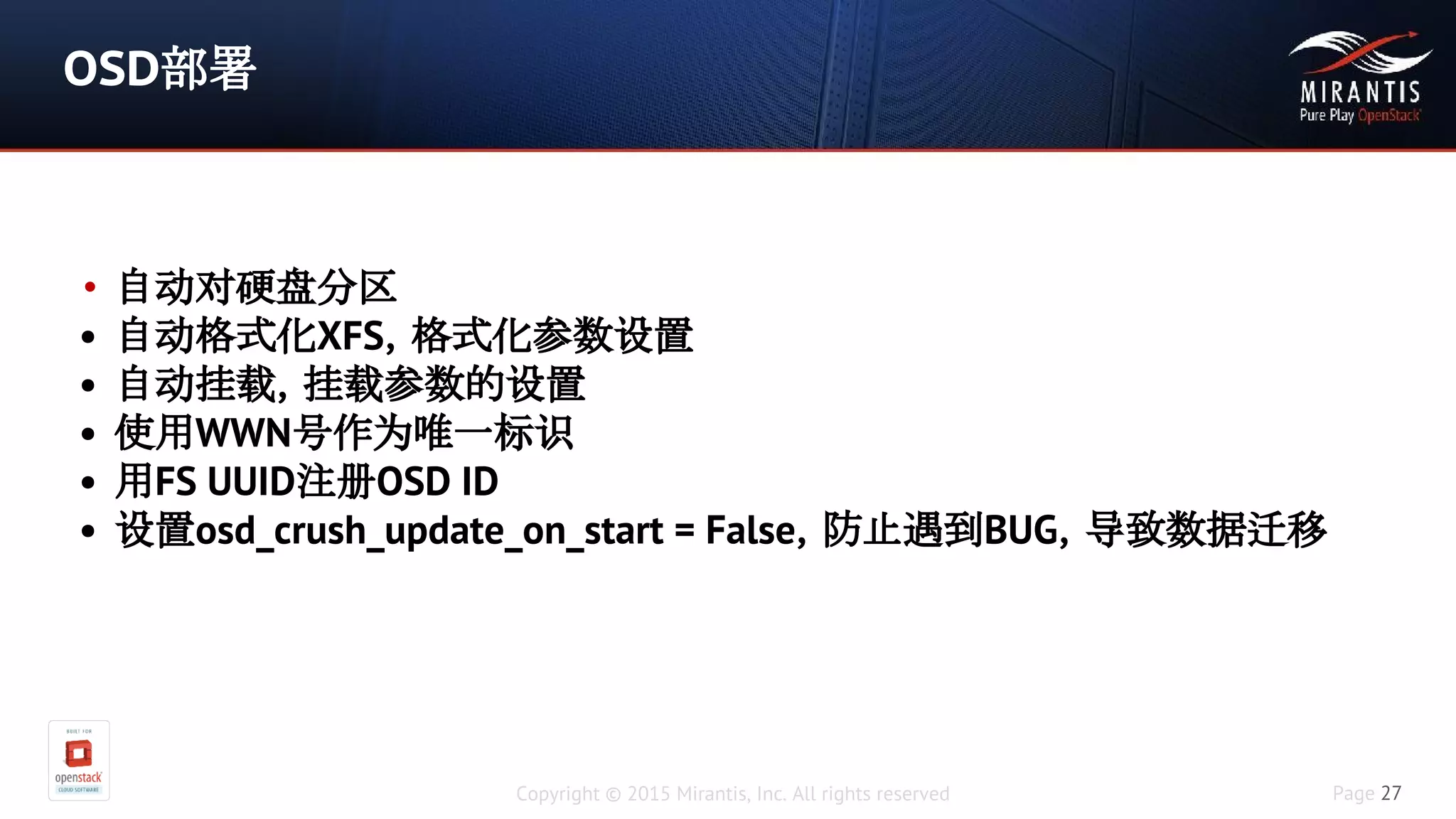

OSD部署
• 自动对硬盘分区
• 自动格式化XFS，格式化参数设置
• 自动挂载，挂载参数的设置
• 使用WWN号作为唯一标识
• 用FS UUID注册OSD ID
• 设置osd_crush_update_on_start = False，防止遇到BUG，导致数据迁移

MON部署
•

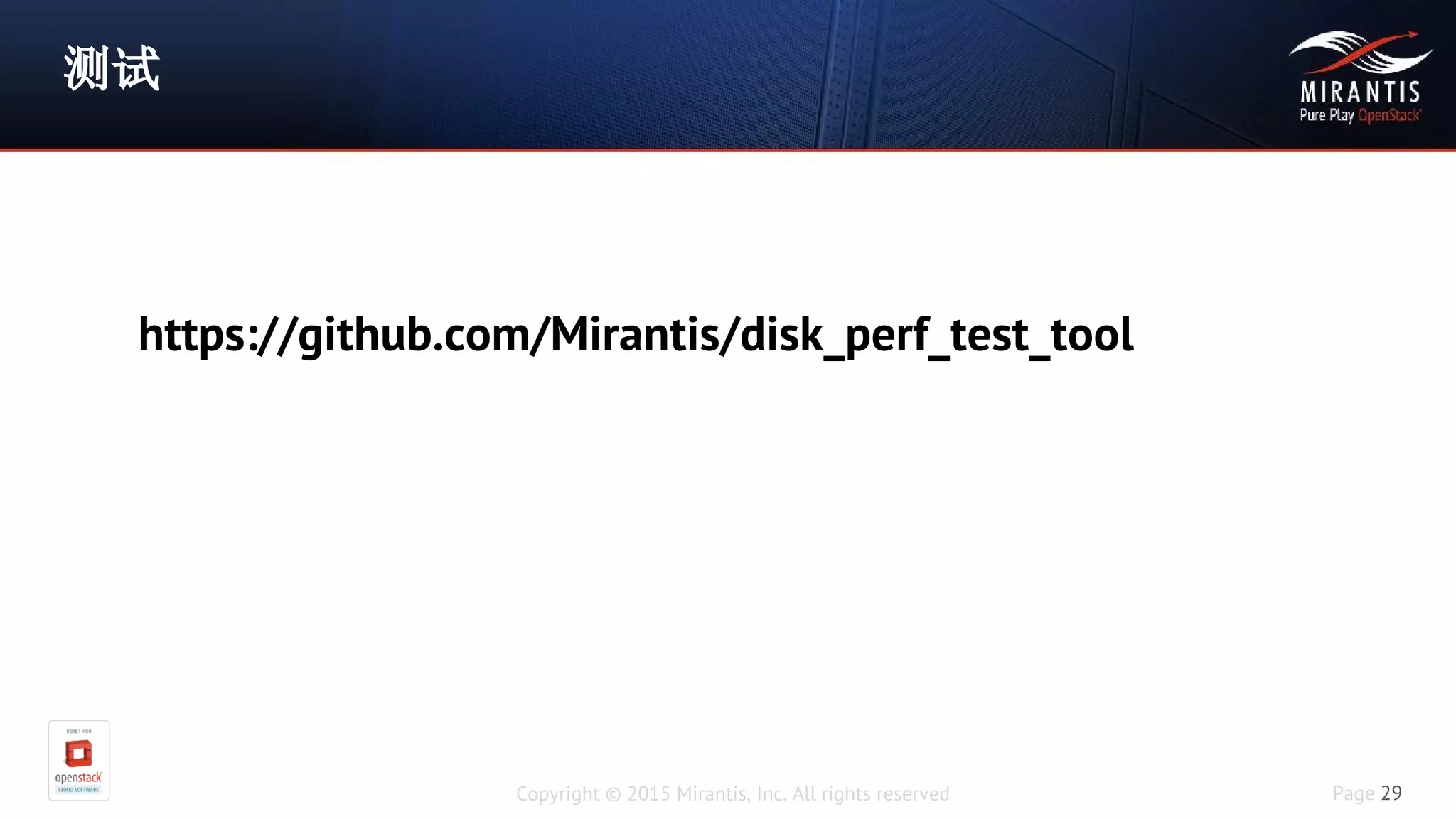

测试
https://github.com/Mirantis/disk_perf_test_tool

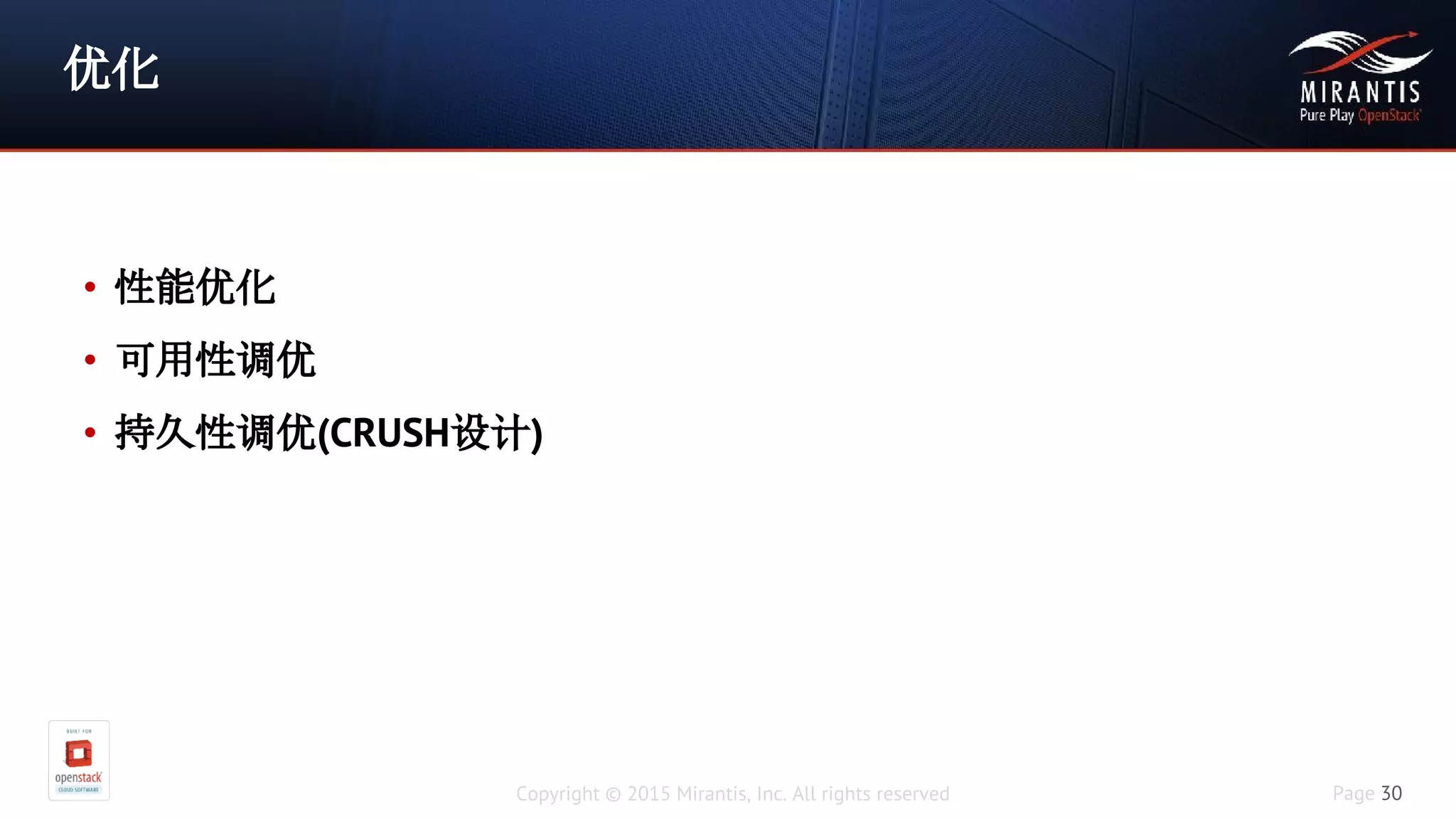

优化
• 性能优化
• 可用性调优
• 持久性调优(CRUSH设计)

性能调优
• 硬件调优
• 操作系统调优
• 参数调优
• 代码调优

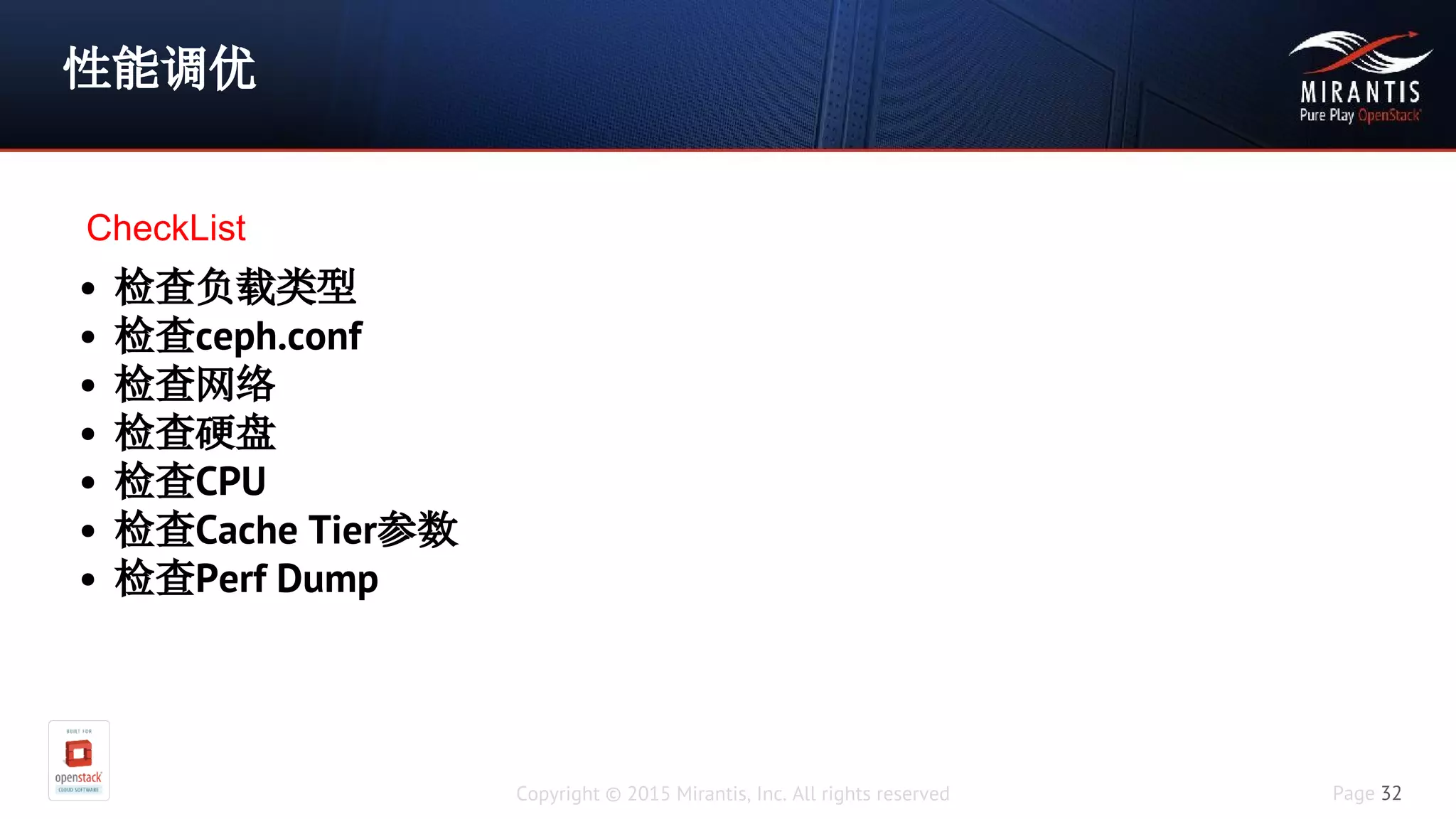

性能调优
• 检查负载类型
• 检查ceph.conf
• 检查网络
• 检查硬盘
• 检查CPU
• 检查Cache Tier参数
• 检查Perf Dump
CheckList

性能调优

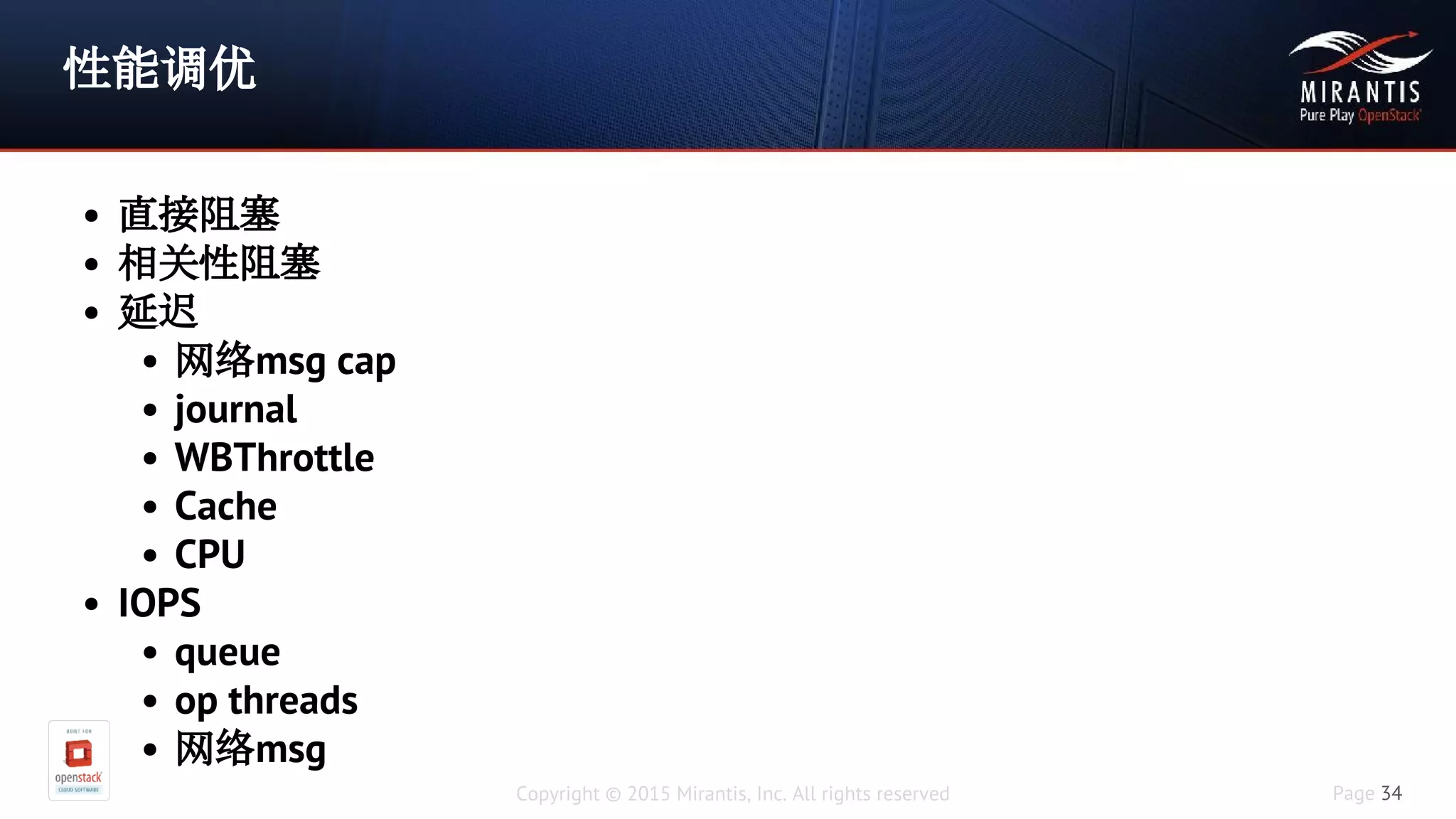

性能调优
• 直接阻塞
• 相关性阻塞
• 延迟
• 网络msg cap
• journal
• WBThrottle
• Cache
• CPU
• IOPS
• queue
• op threads
• 网络msg

可用性调优
• 设置recovery参数
• ceph osd set noout
• ceph osd set nodeep-scrub

持久性调优
• CRUSHMAP的设计
• 持久性算法
• 提高持久性
• 在可用性和持久性中做权衡
• CRUSHMAP初始化
• 物理拓扑CRUSHMAP
• 逻辑拓扑CRUSHMAP
• 计算好osd weight，保证bucket的weight一样，保证不会变化
• 手动触发数据迁移，可控

Ceph的运维

监控
• 基本指标
• 详细指标
• 报警

扩容
• Scale-out & Scale-up
• 扩容的方式
• 增加OSD
• 增加存储服务器节点
• 增加failure-domain
• 原则
• 计划
• 可用性
• 可控性
• recovery速度
• 流程
• 增加monitor节点

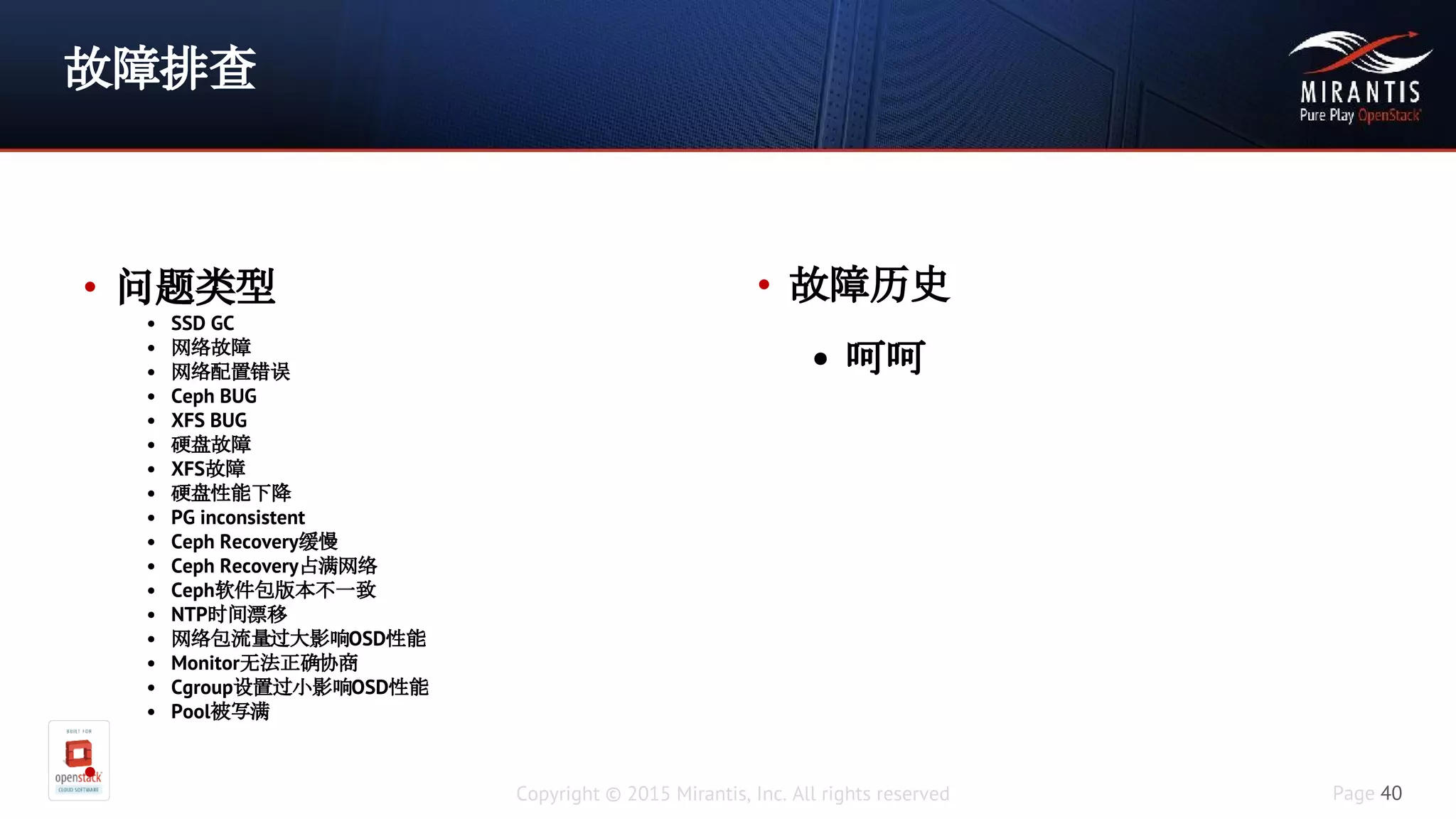

故障排查
• 问题类型
• SSD GC
• 网络故障
• 网络配置错误
• Ceph BUG
• XFS BUG
• 硬盘故障
• XFS故障
• 硬盘性能下降
• PG inconsistent
• Ceph Recovery缓慢
• Ceph Recovery占满网络
• Ceph软件包版本不一致
• NTP时间漂移
• 网络包流量过大影响OSD性能
• Monitor无法正确协商
• Cgroup设置过小影响OSD性能
• Pool被写满
•
• 故障历史
• 呵呵

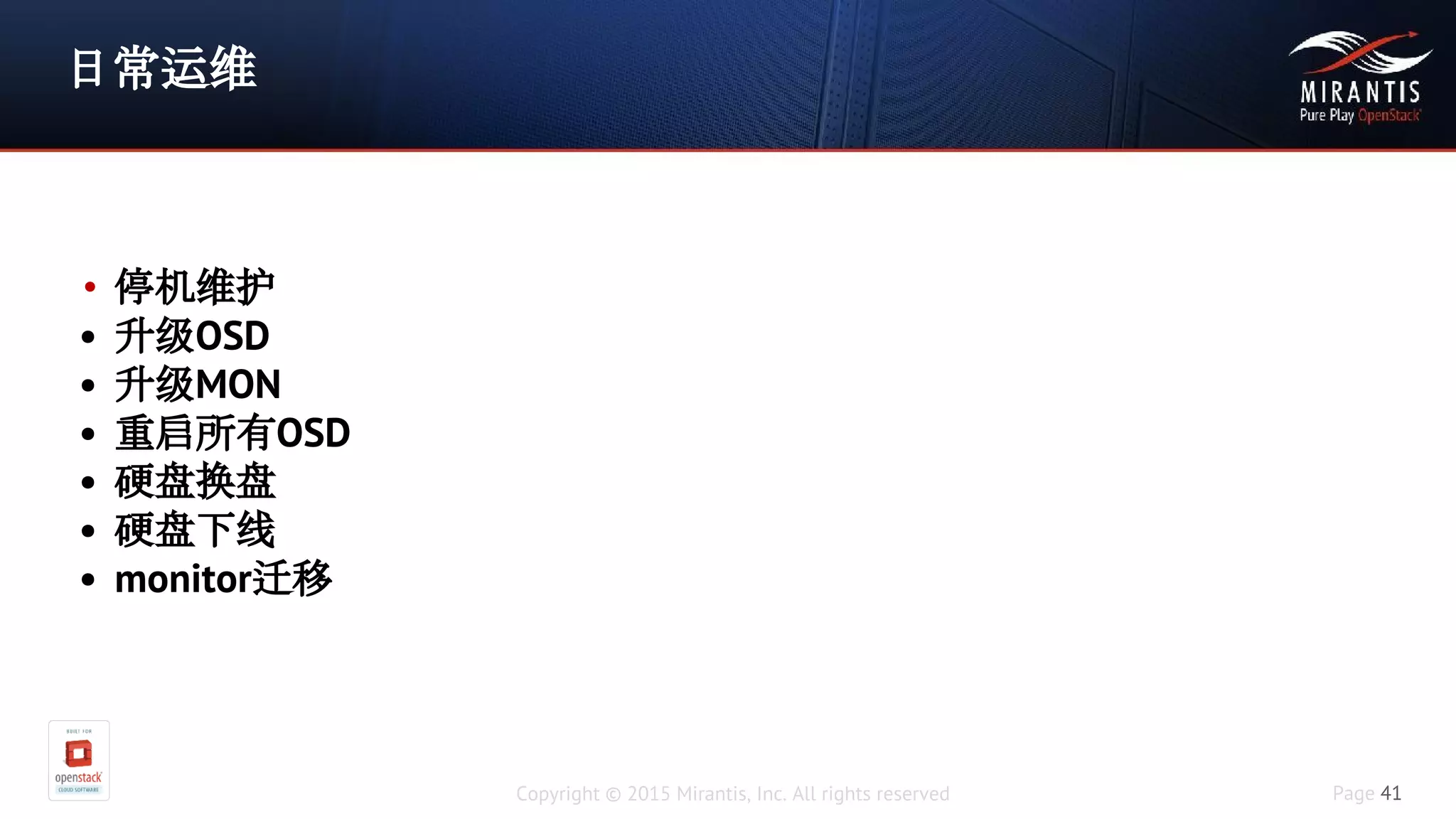

日常运维
• 停机维护
• 升级OSD
• 升级MON
• 重启所有OSD
• 硬盘换盘
• 硬盘下线
• monitor迁移

Ceph总结

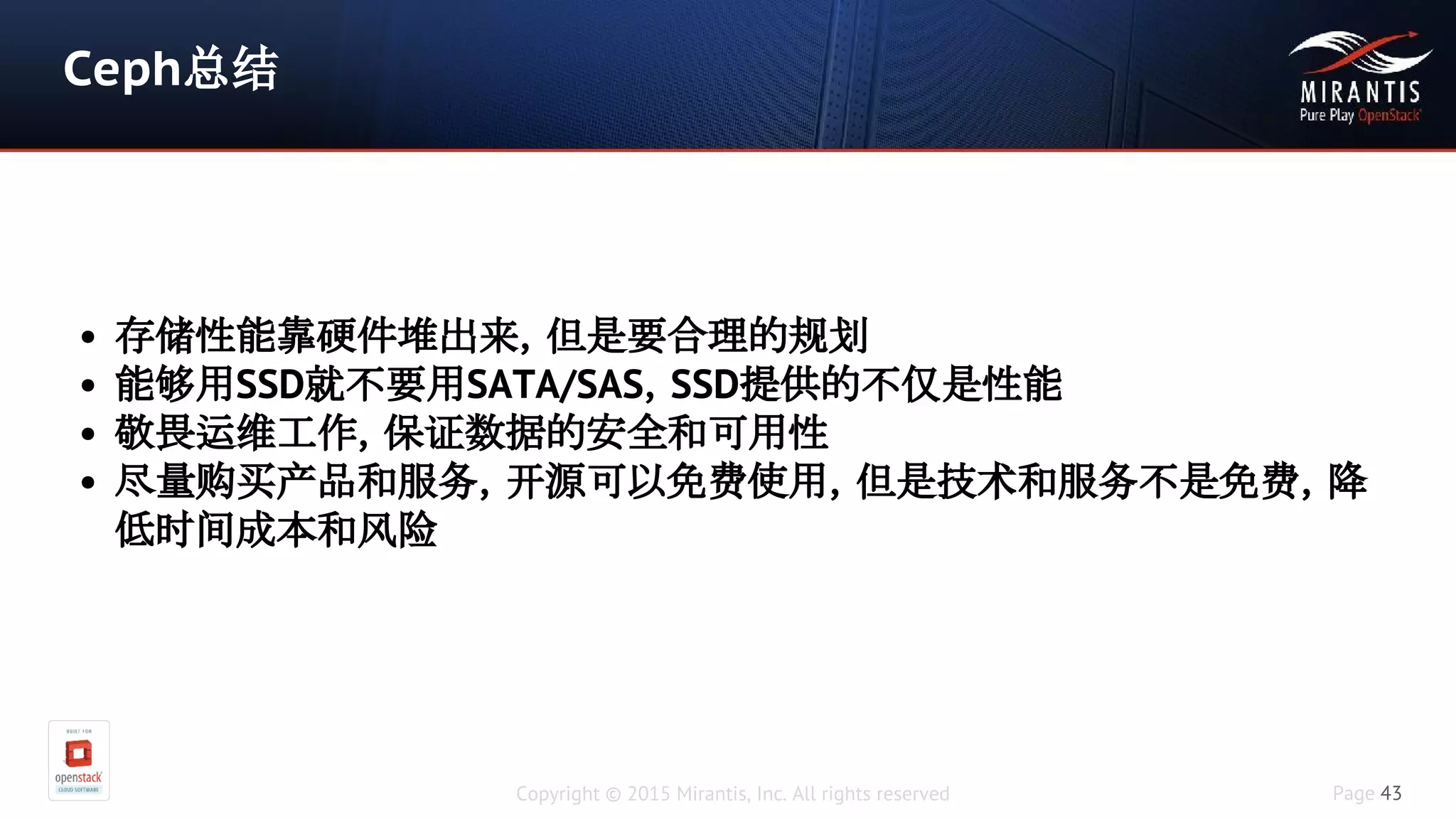

Ceph总结
• 存储性能靠硬件堆出来，但是要合理的规划
• 能够用SSD就不要用SATA/SAS，SSD提供的不仅是性能
• 敬畏运维工作，保证数据的安全和可用性
• 尽量购买产品和服务，开源可以免费使用，但是技术和服务不是免费，降
低时间成本和风险

问题解答
