1. Haystack
Курс «Базы данных»
Цесько Вадим Александрович
http://incubos.org
@incubos
Computer Science Center
14 октября 2013 г.
Цесько В. А. (CompSciCenter)
Haystack
14 октября 2013 г.
1 / 53

2. Содержание

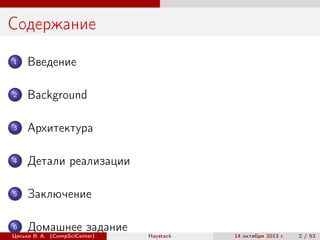

1
Введение
2
Background
3
Архитектура
4
Детали реализации
5
Заключение
6
Домашнее задание
Цесько В. А. (CompSciCenter)
Haystack
14 октября 2013 г.
2 / 53

3. Введение
Материалы
Материалы
Doug Beaver, Sanjeev Kumar, Harry C. Li, Jason
Sobel, Peter Vajgel, Facebook Inc. Finding a needle
in Haystack: Facebook’s photo storage. 2010
Цесько В. А. (CompSciCenter)
Haystack
14 октября 2013 г.
3 / 53

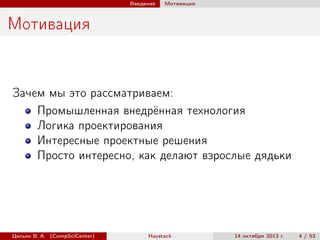

4. Введение
Мотивация
Мотивация
Зачем мы это рассматриваем:
Промышленная внедрённая технология
Логика проектирования
Интересные проектные решения
Просто интересно, как делают взрослые дядьки
Цесько В. А. (CompSciCenter)
Haystack
14 октября 2013 г.
4 / 53

5. Введение
Цифры
Цифры
На 2010 год:
65 млрд. оригинальных фоток
4х размера = 260 млрд. фоток = 20 ПБ
+1 млрд. фоток (60 ТБ) каждую неделю
1 Mrps в пике
В проде 2 года
Цесько В. А. (CompSciCenter)
Haystack
14 октября 2013 г.
5 / 53

6. Введение

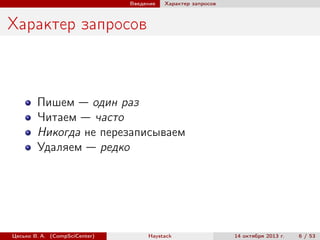

Характер запросов
Характер запросов
Пишем — один раз
Читаем — часто
Никогда не перезаписываем
Удаляем — редко
Цесько В. А. (CompSciCenter)
Haystack
14 октября 2013 г.
6 / 53

7. Введение
Основные цели

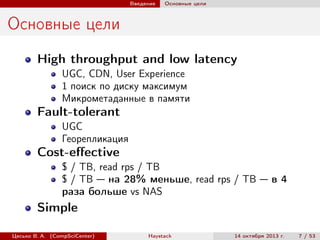

Основные цели
High throughput and low latency
UGC, CDN, User Experience
1 поиск по диску максимум
Микрометаданные в памяти
Fault-tolerant
UGC
Георепликация
Cost-effective
$ / TB, read rps / TB
$ / TB — на 28% меньше, read rps / TB — в 4
раза больше vs NAS
Simple
Цесько В. А. (CompSciCenter)
Haystack
14 октября 2013 г.
7 / 53

8. Background
Типичная архитектура

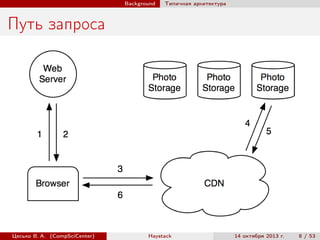

Путь запроса
Цесько В. А. (CompSciCenter)
Haystack
14 октября 2013 г.
8 / 53

9. Background

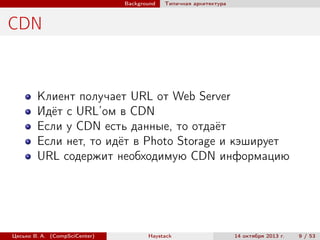

Типичная архитектура
CDN
Клиент получает URL от Web Server
Идёт с URL’ом в CDN
Если у CDN есть данные, то отдаёт
Если нет, то идёт в Photo Storage и кэширует
URL содержит необходимую CDN информацию
Цесько В. А. (CompSciCenter)
Haystack
14 октября 2013 г.
9 / 53

10. Background
NFS
Главный урок
CDN не подходит для социальных фотосервисов
Эффективно раздаёт «горячие» фотки (профили
и свежие)
Длинный хвост (непопулярные и/или старые)
Длинный хвост невозможно кэшировать
Цесько В. А. (CompSciCenter)
Haystack
14 октября 2013 г.
10 / 53

11. Background
NFS
Путь запроса
Цесько В. А. (CompSciCenter)
Haystack
14 октября 2013 г.
11 / 53

12. Background
NFS
Хранение фоток
Каждая фотка в отдельном файле на
коммерческом NAS
Photo Store монтирует все разделы через NFS
Photo Store из URL вынимает путь, читает файл
по NFS и отдаёт CDN
Проблемы
Тысячи файлов в каждом каталоге
Больше 10 дисковых операций на одну фотку
Сотни файлов в каждом каталоге
Больше 3 дисковых операций на одну фотку
(метаданные каталога, inode, содержимое файла)
Цесько В. А. (CompSciCenter)
Haystack
14 октября 2013 г.
12 / 53

13. Background
NFS

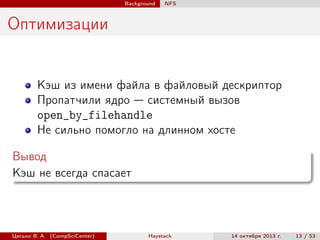

Оптимизации
Кэш из имени файла в файловый дескриптор
Пропатчили ядро — системный вызов
open_by_filehandle
Не сильно помогло на длинном хосте
Вывод
Кэш не всегда спасает
Цесько В. А. (CompSciCenter)
Haystack
14 октября 2013 г.
13 / 53

14. Background
NFS

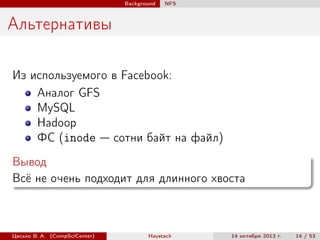

Альтернативы
Из используемого в Facebook:
Аналог GFS
MySQL
Hadoop
ФС (inode — сотни байт на файл)
Вывод
Всё не очень подходит для длинного хвоста
Цесько В. А. (CompSciCenter)
Haystack
14 октября 2013 г.
14 / 53

15. Архитектура
Новая версия

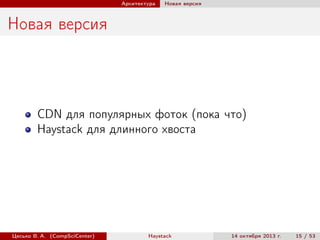

Новая версия
CDN для популярных фоток (пока что)
Haystack для длинного хвоста
Цесько В. А. (CompSciCenter)
Haystack
14 октября 2013 г.
15 / 53

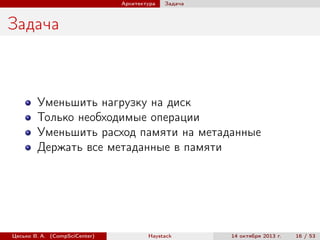

16. Архитектура
Задача
Задача
Уменьшить нагрузку на диск
Только необходимые операции
Уменьшить расход памяти на метаданные
Держать все метаданные в памяти
Цесько В. А. (CompSciCenter)
Haystack
14 октября 2013 г.
16 / 53

17. Архитектура

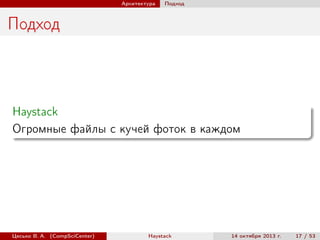

Подход
Подход
Haystack
Огромные файлы с кучей фоток в каждом
Цесько В. А. (CompSciCenter)
Haystack
14 октября 2013 г.
17 / 53

18. Архитектура
Компоненты
Компоненты
Store
Physical volume (на каждой машине 100 х 100 ГБ =
10 ТБ)
Logical volume = Replica Set
Directory
Logical volume → Physical volume
Фотка → Logical volume
Logical volumes with free space
Cache
Прикрывает Store
Защищает при перезапуске CDN
Уменьшает зависимость от CDN
Цесько В. А. (CompSciCenter)
Haystack
14 октября 2013 г.
18 / 53

19. Архитектура
Компоненты

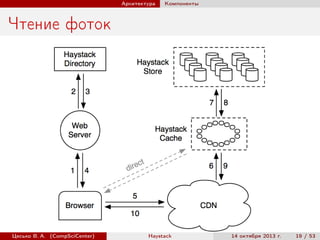

Чтение фоток
Цесько В. А. (CompSciCenter)
Haystack
14 октября 2013 г.
19 / 53

20. Архитектура
Компоненты

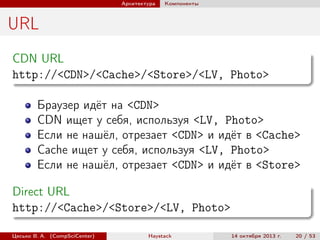

URL
CDN URL
http://<CDN>/<Cache>/<Store>/<LV, Photo>
Браузер идёт на <CDN>
CDN ищет у себя, используя <LV, Photo>
Если не нашёл, отрезает <CDN> и идёт в <Cache>
Cache ищет у себя, используя <LV, Photo>
Если не нашёл, отрезает <CDN> и идёт в <Store>
Direct URL
http://<Cache>/<Store>/<LV, Photo>
Цесько В. А. (CompSciCenter)
Haystack
14 октября 2013 г.
20 / 53

21. Архитектура
Компоненты

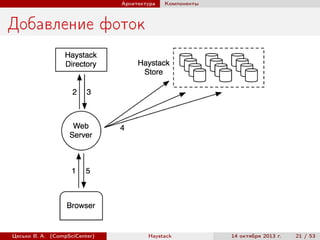

Добавление фоток
Цесько В. А. (CompSciCenter)
Haystack
14 октября 2013 г.
21 / 53

22. Архитектура
Directory

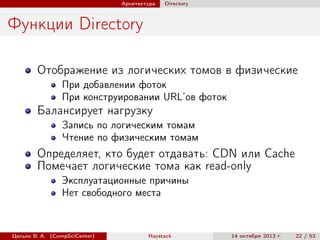

Функции Directory
Отображение из логических томов в физические
При добавлении фоток
При конструировании URL’ов фоток
Балансирует нагрузку
Запись по логическим томам
Чтение по физическим томам
Определяет, кто будет отдавать: CDN или Cache
Помечает логические тома как read-only
Эксплуатационные причины
Нет свободного места
Цесько В. А. (CompSciCenter)
Haystack
14 октября 2013 г.
22 / 53

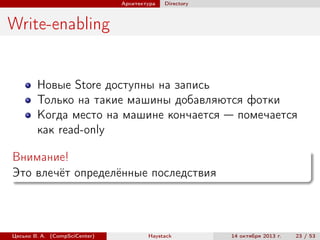

23. Архитектура
Directory
Write-enabling
Новые Store доступны на запись
Только на такие машины добавляются фотки
Когда место на машине кончается — помечается
как read-only
Внимание!
Это влечёт определённые последствия
Цесько В. А. (CompSciCenter)
Haystack
14 октября 2013 г.
23 / 53

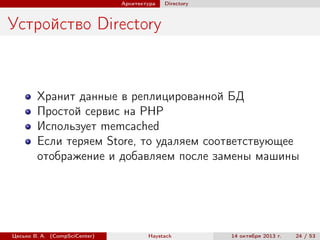

24. Архитектура
Directory
Устройство Directory
Хранит данные в реплицированной БД
Простой сервис на PHP
Использует memcached
Если теряем Store, то удаляем соответствующее
отображение и добавляем после замены машины
Цесько В. А. (CompSciCenter)
Haystack
14 октября 2013 г.
24 / 53

25. Архитектура
Cache

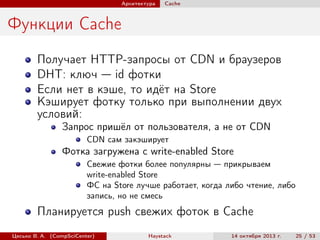

Функции Cache
Получает HTTP-запросы от CDN и браузеров
DHT: ключ — id фотки
Если нет в кэше, то идёт на Store
Кэширует фотку только при выполнении двух
условий:
Запрос пришёл от пользователя, а не от CDN
CDN сам закэширует
Фотка загружена с write-enabled Store
Свежие фотки более популярны — прикрываем
write-enabled Store
ФС на Store лучше работает, когда либо чтение, либо
запись, но не смесь
Планируется push свежих фоток в Cache
Цесько В. А. (CompSciCenter)
Haystack
14 октября 2013 г.
25 / 53

26. Архитектура

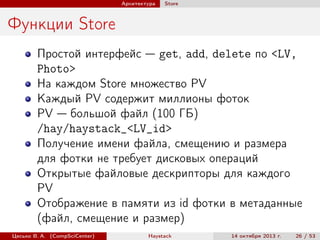

Store
Функции Store
Простой интерфейс — get, add, delete по <LV,
Photo>
На каждом Store множество PV
Каждый PV содержит миллионы фоток
PV — большой файл (100 ГБ)
/hay/haystack_<LV_id>
Получение имени файла, смещению и размера
для фотки не требует дисковых операций
Открытые файловые дескрипторы для каждого
PV
Отображение в памяти из id фотки в метаданные
(файл, смещение и размер)
Цесько В. А. (CompSciCenter)
Haystack
14 октября 2013 г.
26 / 53

27. Детали реализации

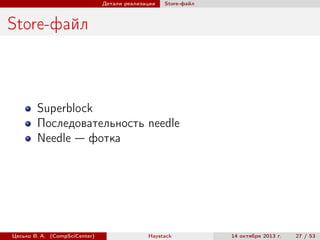

Store-файл
Store-файл
Superblock
Последовательность needle
Needle — фотка
Цесько В. А. (CompSciCenter)
Haystack
14 октября 2013 г.
27 / 53

28. Детали реализации

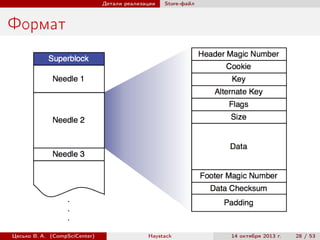

Store-файл
Формат
Цесько В. А. (CompSciCenter)
Haystack
14 октября 2013 г.
28 / 53

29. Детали реализации
Store-файл
Поля needle
Цесько В. А. (CompSciCenter)
Haystack
14 октября 2013 г.
29 / 53

30. Детали реализации
Store-файл

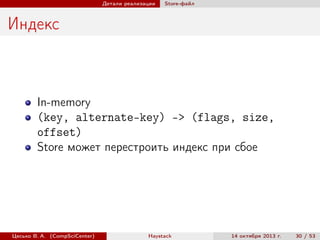

Индекс
In-memory
(key, alternate-key) -> (flags, size,
offset)
Store может перестроить индекс при сбое
Цесько В. А. (CompSciCenter)
Haystack
14 октября 2013 г.
30 / 53

31. Детали реализации
Запросы
Запросы
Read
Write (Append)
Delete
Цесько В. А. (CompSciCenter)
Haystack
14 октября 2013 г.
31 / 53

32. Детали реализации
Запросы

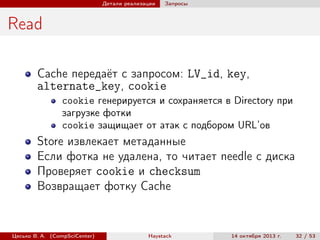

Read
Cache передаёт с запросом: LV_id, key,
alternate_key, cookie
cookie генерируется и сохраняется в Directory при
загрузке фотки
cookie защищает от атак с подбором URL’ов
Store извлекает метаданные
Если фотка не удалена, то читает needle с диска
Проверяет cookie и checksum
Возвращает фотку Cache
Цесько В. А. (CompSciCenter)
Haystack
14 октября 2013 г.
32 / 53

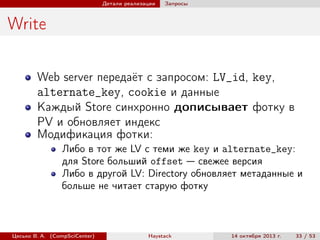

33. Детали реализации
Запросы
Write
Web server передаёт с запросом: LV_id, key,
alternate_key, cookie и данные
Каждый Store синхронно дописывает фотку в
PV и обновляет индекс
Модификация фотки:
Либо в тот же LV с теми же key и alternate_key:
для Store больший offset — свежее версия
Либо в другой LV: Directory обновляет метаданные и
больше не читает старую фотку
Цесько В. А. (CompSciCenter)
Haystack
14 октября 2013 г.
33 / 53

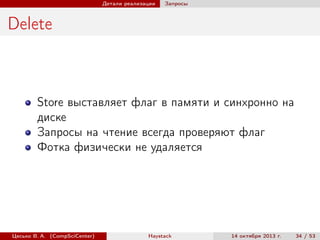

34. Детали реализации
Запросы
Delete
Store выставляет флаг в памяти и синхронно на
диске
Запросы на чтение всегда проверяют флаг
Фотка физически не удаляется
Цесько В. А. (CompSciCenter)
Haystack
14 октября 2013 г.
34 / 53

35. Детали реализации

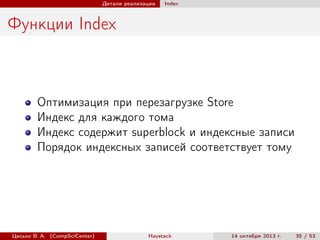

Index
Функции Index
Оптимизация при перезагрузке Store
Индекс для каждого тома
Индекс содержит superblock и индексные записи
Порядок индексных записей соответствует тому
Цесько В. А. (CompSciCenter)
Haystack
14 октября 2013 г.
35 / 53

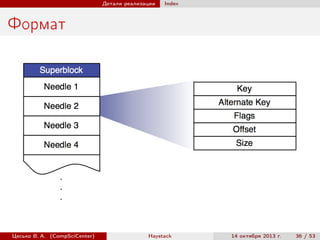

36. Детали реализации
Index
Формат
Цесько В. А. (CompSciCenter)
Haystack
14 октября 2013 г.
36 / 53

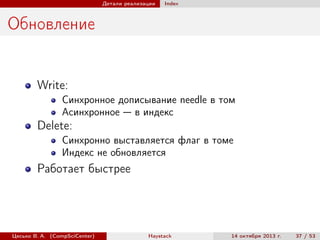

37. Детали реализации
Index
Обновление
Write:
Синхронное дописывание needle в том
Асинхронное — в индекс
Delete:
Синхронно выставляется флаг в томе
Индекс не обновляется
Работает быстрее
Цесько В. А. (CompSciCenter)
Haystack
14 октября 2013 г.
37 / 53

38. Детали реализации
Index

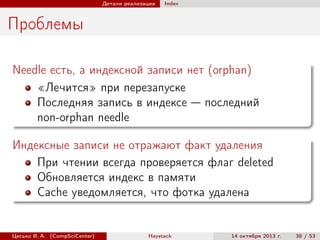

Проблемы
Needle есть, а индексной записи нет (orphan)
«Лечится» при перезапуске
Последняя запись в индексе — последний
non-orphan needle
Индексные записи не отражают факт удаления
При чтении всегда проверяется флаг deleted
Обновляется индекс в памяти
Cache уведомляется, что фотка удалена
Цесько В. А. (CompSciCenter)
Haystack
14 октября 2013 г.
38 / 53

39. Детали реализации
Оптимизации

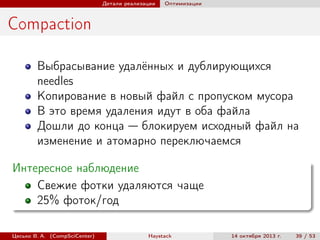

Compaction
Выбрасывание удалённых и дублирующихся
needles
Копирование в новый файл с пропуском мусора
В это время удаления идут в оба файла
Дошли до конца — блокируем исходный файл на
изменение и атомарно переключаемся
Интересное наблюдение
Свежие фотки удаляются чаще
25% фоток/год
Цесько В. А. (CompSciCenter)
Haystack
14 октября 2013 г.
39 / 53

40. Детали реализации
Оптимизации
Оперативная память
20% экономии:
Вместо флагов у удалённых фоток offset равен 0
cookie не хранятся в памяти, а проверяются
каждый раз после чтения needle
В итоге
10 байт на фотку (в среднем) vs 536 байт на
xfs_inode_t
Цесько В. А. (CompSciCenter)
Haystack
14 октября 2013 г.
40 / 53

41. Детали реализации
Оптимизации
Batch
Диски любят последовательную запись
Загрузка альбомов — основной случай
Цесько В. А. (CompSciCenter)
Haystack
14 октября 2013 г.
41 / 53

42. Заключение
Нагрузка
Нагрузка
98% чтений — лента новостей и альбомы
Возраст 2 дня — резкий спад числа обращений
CDN и Cache довольно эффективны, но длинный
хвост
80% — Cache hit rate
Haystack отвечает на 10% нагрузки CDN
Загрузка каждой фотки — 12 needles (4 размера х
3 реплики)
См. стресс тесты в оригинальной статье1
1
Doug Beaver, Sanjeev Kumar, Harry C. Li, Jason Sobel, Peter Vajgel,
Facebook Inc. Finding a needle in Haystack: Facebook’s photo storage. 2010
Цесько В. А. (CompSciCenter)
Haystack
14 октября 2013 г.
42 / 53

43. Заключение
Нагрузка

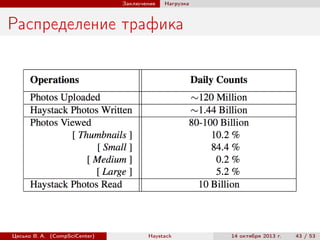

Распределение трафика
Цесько В. А. (CompSciCenter)
Haystack
14 октября 2013 г.
43 / 53

44. Заключение
Нагрузка
Рассмотрели
Архитектура Haystack
Основные компоненты: Directory, Cache, Store
Интересные решения
Цесько В. А. (CompSciCenter)
Haystack
14 октября 2013 г.
44 / 53

45. Заключение
Нагрузка
Уроки
Особенности реальной нагрузки
Во что упираетесь
KISS2
2
http://en.wikipedia.org/wiki/KISS_principle
Цесько В. А. (CompSciCenter)
Haystack
14 октября 2013 г.
45 / 53

46. Домашнее задание
Промежуточные итоги
Промежуточные итоги
Студент
FR0 FR1 FR2
Бакрадзе Л.
Грязнов С.
?
Егоров Д.
Ершов В.
Королёв Д.
?
Суворов Е.
Толстопятов В.
?
Фёдоров К.
Хомутов В.
?
Шашкова Е.
Цесько В. А. (CompSciCenter)
Haystack
14 октября 2013 г.
46 / 53

47. Домашнее задание

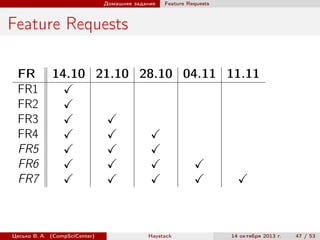

Feature Requests
Feature Requests
FR
FR1
FR2
FR3
FR4
FR5
FR6
FR7
14.10 21.10 28.10 04.11 11.11
Цесько В. А. (CompSciCenter)
Haystack
14 октября 2013 г.
47 / 53

48. Домашнее задание
Feature Requests

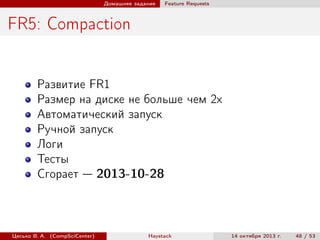

FR5: Compaction
Развитие FR1
Размер на диске не больше чем 2х
Автоматический запуск
Ручной запуск
Логи
Тесты
Сгорает — 2013-10-28
Цесько В. А. (CompSciCenter)
Haystack
14 октября 2013 г.
48 / 53

49. Домашнее задание
Feature Requests

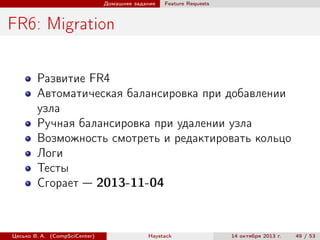

FR6: Migration
Развитие FR4
Автоматическая балансировка при добавлении
узла
Ручная балансировка при удалении узла
Возможность смотреть и редактировать кольцо
Логи
Тесты
Сгорает — 2013-11-04
Цесько В. А. (CompSciCenter)
Haystack
14 октября 2013 г.
49 / 53

50. Домашнее задание
Feature Requests

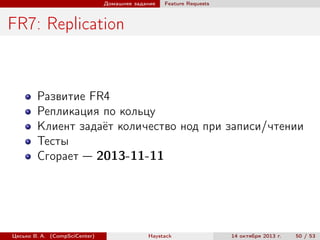

FR7: Replication
Развитие FR4
Репликация по кольцу
Клиент задаёт количество нод при записи/чтении
Тесты
Сгорает — 2013-11-11
Цесько В. А. (CompSciCenter)
Haystack
14 октября 2013 г.
50 / 53

51. Домашнее задание

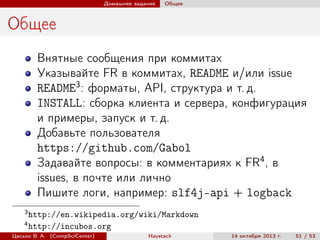

Общее
Общее
Внятные сообщения при коммитах
Указывайте FR в коммитах, README и/или issue
README3 : форматы, API, структура и т. д.
INSTALL: сборка клиента и сервера, конфигурация
и примеры, запуск и т. д.
Добавьте пользователя
https://github.com/Gabol
Задавайте вопросы: в комментариях к FR4 , в
issues, в почте или лично
Пишите логи, например: slf4j-api + logback
3
4
http://en.wikipedia.org/wiki/Markdown
http://incubos.org
Цесько В. А. (CompSciCenter)
Haystack
14 октября 2013 г.
51 / 53

52. Домашнее задание
Тулзы

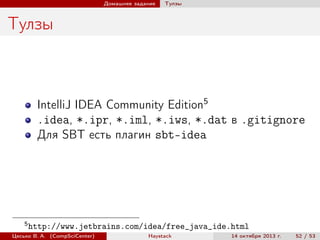

Тулзы
IntelliJ IDEA Community Edition5
.idea, *.ipr, *.iml, *.iws, *.dat в .gitignore
Для SBT есть плагин sbt-idea
5
http://www.jetbrains.com/idea/free_java_ide.html
Цесько В. А. (CompSciCenter)
Haystack
14 октября 2013 г.
52 / 53

53. Вопросы?

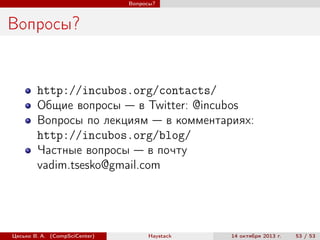

Вопросы?
http://incubos.org/contacts/
Общие вопросы — в Twitter: @incubos
Вопросы по лекциям — в комментариях:
http://incubos.org/blog/
Частные вопросы — в почту
vadim.tsesko@gmail.com
Цесько В. А. (CompSciCenter)
Haystack
14 октября 2013 г.
53 / 53
