Алексей Захаров "Архитектура Яндекс.Фоток"
Документ описывает архитектуру фотохостинга Яндекс.Фотки, включая детали технологии frontend и backend, используемые базы данных и механизмы хранения изображений. Также упоминаются вопросы отказоустойчивости, шардирования и партицирования данных, а также организация работы внешнего API. Документ содержит информацию о количестве серверов и их характеристиках, что подчеркивает масштаб и инфраструктуру платформы.
More Related Content
Similar to Алексей Захаров "Архитектура Яндекс.Фоток"
Алексей Захаров "Архитектура Яндекс.Фоток"
- 1. Архитектура Яндекс.Фоток Алексей Захаров Руководитель группы серверной разработки Я.Субботник, Москва, 28 июля 2012 года
- 2. Яндекс.Фотки -‐ это — Один из крупнейших фотохостингов рунета — Хранение оригиналов, неограниченное пространство — Более 270 млн фотографий — Каждый день более: § миллиона уникальных посетителей § одиннадцати миллионнов кликов § 300 тысяч новых фоток — Backend: в среднем > 2000 RPS 2
- 3. Технологии в крупную клетку — Frontend: Xscript (XSL-‐шаблонизатор), Nginx — Backend: Java; Spring, Jeoy — Базы Данных: Mysql, MongoDb — Собственный сторадж для хранения изображений — Собственный распределённый scheduler 3
- 4.
- 5.
- 6. Загрузка: основы — HTTP POST, mul•part/form-‐data — Клиент загрузчика на Flash и JS — HTTP сервер Jeoy — Несколько загрузчиков в разных датацентрах 6
- 7. Выбор загрузчика ZooKeeper! 7
- 8. Выбор загрузчика Up1 Up2 Up3 Up4 Up5 ZooKeeper 8
- 9. Загрузка: нарезка скриншотов ImageMagick convert -limit thread 1 $FILE -print 'orig-format:%mnorig-size:%wx%hn% [EXIF:*]' -rotate 90 '(' +clone +profile '!icm,!icc,*' -resize '500x346!' -unsharp 0.61x0.43+1.0+0.005 -quality 93 -write jpeg:/Users/ayza/tmp/L -print 'L:%wx%h n' ')' '(' +clone +profile '!icm,!icc,*' -resize '300x208!' -unsharp 0.61x0.43+1.0+0.005 -quality 93 -write jpeg:/Users/ayza/tmp/M -print 'M:%wx%h n' +delete ')' '(' +clone +profile '!icm,!icc,*' -resize '150x104!' -unsharp 1.1x0.9+1.0+0.005 -quality 93 -write jpeg:/Users/ayza/tmp/S -print 'S:%wx%h n' +delete ')’ '(' +clone +profile '!icm,!icc,*' -resize '100x69!' -unsharp 1.1x0.9+1.0+0.005 -quality 93 -write jpeg:/Users/ayza/tmp/XS -print 'XS:%wx%h n' +delete ')’ '(' +clone +profile '!icm,!icc,*' -resize '75x75^' -gravity center -extent 75x75 -unsharp 1.1x0.9+1.0+0.005 -quality 93 -write jpeg:/Users/ayza/tmp/XXS -print 'XXS:%wx%hn' +delete ')’ '(' +clone +profile '!icm,!icc,*' -resize '50x50^' -gravity center -extent 50x50 -unsharp 1.1x0.9+1.0+0.005 -quality 93 -write jpeg:/Users/ayza/tmp/XXXS -print 'XXXS:%wx%hn' +delete ')' null: 9
- 10. Разбор метаинформации — Метаинформация из mul•part: название, описание, теги, имя файла, гео-‐координаты — Из EXIF: ориентация, гео-‐координаты, теги, название — Агрегация всего и создание записи в БД 10

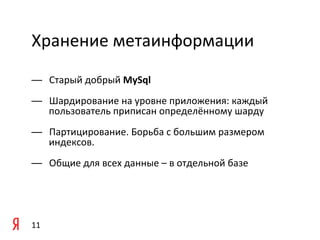

- 11. Хранение метаинформации — Старый добрый MySql Шардирование на уровне приложения: каждый — пользователь приписан определённому шарду — Партицирование. Борьба c большим размером индексов. — Общие для всех данные – в отдельной базе 11
- 12.
- 13. Отказоустойчивость — Система нескольких датацентров — У каждой базы – мастер и реплики в разных датацентрах — При выходе из строя датацентра сервис переходит в режим частичного read-‐only — Учитывается, что часть пользователей может находиться в read-‐only — Минимизация видимых эффектов read-‐only — Движение в сторону систем с mul•-‐master репликацией 13
- 14. Отказоустойчивость Другие доклады Павел Пушкарёв: "Отказоустойчивость сервисов”, — hop://download.yandex.ru/company/experience/subbotnik/ piter_pushkarev.pdf — Екатерина Войденко: "Горизонтальное маcштабирование MySql”, hop://clubs.ya.ru/yasubbotnik/replies.xml?item_no=274 14
- 15. Сторадж – что это? 15
- 16. Сторадж — Оптимизирован для хранения файлов Основан на файловой системе — — Простой HTTP-‐протокол доступа — Данные хранятся в двух экземплярх в разных датацентрах 16
- 17. Сторадж — Прозрачный доступ к данным через специальные proxy-‐сервера — Простая и надёжная схема — Разработан внутри Яндекса 17
- 18.
- 19.
- 20. Формирование HTML-‐страницы Всё как у людей — Frontend: разбор запроса, выстраивание цепочки вызовов backend’ов — Backend: взаимодействие с БД, обработка данных, формирование XML-‐ответа — Frontend: сбор ответов с backend’ов, наложение XSL, формирование итоговой HTML-‐разметки — Сторадж: отдача фоток по прямым URL 20
- 21. Получение фотки со стораджа http://img-fotki.yandex.ru/get/6601/161556715.1c/ 0_7e678_a7812eef_XL — Запрос приходит на proxy, из URL однозначно определяет номер стораджа — Прокси делает запрос на доступные копии стораджа — Сторадж по URL определяет номер диска, директорию и имя файла — Прокси проксирует через себя ответ сторджа и отдаёт пользователю 21
- 22. Прокси и стораджа Proxy01f Proxy02g Storage01e Storage03g Storage05g Storage01f Storage03f Storage05e 22
- 23. Механизм асинхронного выполнения заданий 23
- 24.
- 25. Scheduler Задачи по расписанию — Выбор фото дня — Подготовка данных для голосования — Составление ленты новых интересных — Экспорты в картинки, в карты 25
- 26. Scheduler Одноразовые задачи — Удаление фоток альбома — Пересчёт счётчиков — Распознавание лиц — Перестроение облака тегов — Отсылка почтовых сообщений 26
- 27. Scheduler Что внутри — ZooKeeper: выбор мастер-‐worker’а, проверка работоспособности, балансировка — MongoDb: хранение параметров задач — Actor поверх neoy: передача параметров задачи на конкретный worker и чтение результатов 27
- 28. Scheduler Worker1 Worker2 ZooKeeper Mongo Db Worker3 28
- 29.
- 30. Внешнее API — Другой вид frontend’а — Отдельное приложение на Python & Django — Используется выдача обычных backend’ов — Выходные форматы: ATOM и JSON — Стабильное, обратная совместимость 30
- 31. Внешнее API Что можно делать — Получать информацию о конкретной фотке — Получать список фоток в альбоме, список альбомов — Изменять информацию о конкретной фотке — Загружать новые фотки — Получать коллекции фоток дня, популярных, свежих & интересных — Подробнее: hop://api.yandex.ru/fotki/ 31
- 32.
- 33.
- 34. Пример использования hap://fotker.fdzn.net/ 34
- 35. Немного цифр напоследок — Frontend: 25 серверов Intel Xeon, 8-‐12 ядра — Backend: 25 серверов Intel Xeon, 8-‐12 ядра — API: 8 серверов по 8 ядер — Загрузчики: 8 серверов по 8 ядер — Стораджа: 72 сервера Xeon по 4-‐12 ядра; на каждом 15-‐30 дисков объёмом 500Гб – 2Тб — MySql: 62 сервера 8-‐12 ядер, 48-‐96 Гб ОЗУ 35
- 36. Всё! 36
- 37. Вопросы? 37
- 38. Алексей Захаров Руководитель группы серверной разработки Яндекс.Фоток ayza@yandex-‐team.ru
