1. Сайншанд 2-р сургууль
6 цаг
Технологийн багш Г.Нармандах

2. Юбканы эсгүүрийн зураг
гаргах ба түүний тооцоог
хийж сурах чадвар
эзэмшинэ.

3.  Зааварчлах карт ашиглаж сурах
 Эсгүүрийн зургийн хялбар тооцоог
тооцоолж гаргах
 Биений хэмжээг ашиглан юбканы эсгүүр
зурах
 Юбканы бүрдэл хэсэг буюу
байгуулалтын шугамуудыг нэрлэж сурах

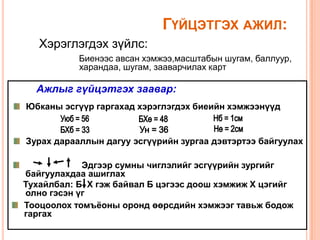

4. ГҮЙЦЭТГЭХ АЖИЛ:
Хэрэглэгдэх зүйлс:
Биенээс авсан хэмжээ,масштабын шугам, баллуур,
харандаа, шугам, зааварчилах карт
Ажлыг гүйцэтгэх заавар:
Юбканы эсгүүр гаргахад хэрэглэгдэх биеийн хэмжээнүүд
Зурах дарааллын дагуу эсгүүрийн зургаа дэвтэртээ байгуулах
Эдгээр сумны чиглэлийг эсгүүрийн зургийг
байгуулахдаа ашиглах
Тухайлбал: Б Х гэж байвал Б цэгээс доош хэмжиж Х цэгийг
олно гэсэн үг
Тооцоолох томъёоны оронд өөрсдийн хэмжээг тавьж бодож
гаргах

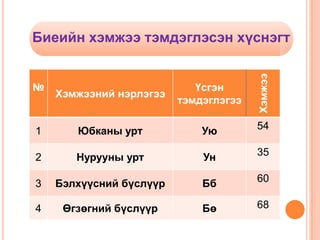

5. Биеийн хэмжээ тэмдэглэсэн хүснэгт
Хэмжээ
№ Үсгэн
Хэмжээний нэрлэгээ
тэмдэглэгээ
1 Юбканы урт Ую 54
2 Нурууны урт Ун 35
3 Бэлхүүсний бүслүүр Бб 60
4 Өгзөгний бүслүүр Бө 68

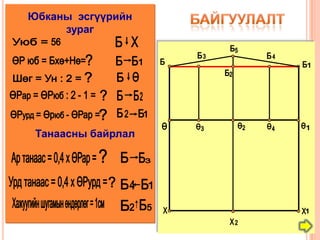

6. Юбканы эсгүүрийн
зураг
Танаасны байрлал

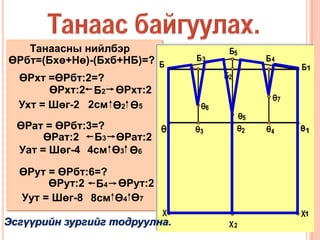

7. Танаасны нийлбэр
ӨРбт=(Бхө+Нө)-(Бхб+НБ)=?
ӨРхт =ӨРбт:2=?
ӨРхт:2 Б2 ӨРхт:2
Ухт = Шөг-2 2см Ө2 Ө5
ӨРат = ӨРбт:3=?
ӨРат:2 Б3 ӨРат:2
Уат = Шөг-4 4см Ө3 Ө6
ӨРут = ӨРбт:6=?
ӨРут:2 Б4 ӨРут:2
Уут = Шөг-8 8см Ө4 Ө7
Эсгүүрийн зургийг тодруулна.

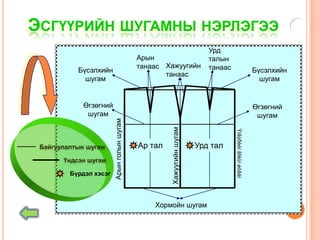

8. ЭСГҮҮРИЙН ШУГАМНЫ НЭРЛЭГЭЭ
Урд
Арын талын
танаас Хажуугийн танаас
Бүсэлхийн Бүсэлхийн
танаас
шугам шугам
Өгзөгний Өгзөгний
шугам шугам
Арын голын шугам
Хажуугийн шугам
Ýíãýðèéí ãîëûí øóãàì
Байгуулалтын шугам Ар тал Урд тал
Үндсэн шугам
Бүрдэл хэсэг
Хормойн шугам

9.  Өөрийн хэмжээгээр
М1:4 масштабаар
юбканы эсгүүрийн
зурагийг байгуул.

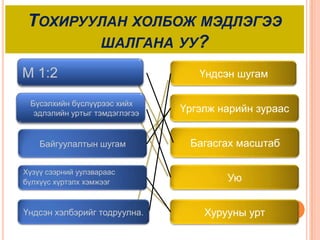

10. ТОХИРУУЛАН ХОЛБОЖ МЭДЛЭГЭЭ
ШАЛГАНА УУ?
М 1:2 Үндсэн шугам
Бүсэлхийн бүслүүрээс хийх
эдлэлийн уртыг тэмдэглэгээ Үргэлж нарийн зураас
Байгуулалтын шугам Багасгах масштаб
Хүзүү сээрний уулзвараас
бүлхүүс хүртэлх хэмжээг Ую
Үндсэн хэлбэрийг тодруулна. Хурууны урт

11.  Юбканы эсгүүрийн
зургийг бодит
хэмжээгээр байгуул.
