Документ посвящен сетевым технологиям, описывая работу традиционных TCP/IP сетей и программно-конфигурируемых сетей (ПКС). Особое внимание уделяется устройствам для пересылки пакетов и протоколу OpenFlow, который управляет взаимодействием между коммутаторами и контроллерами. Также рассматриваются примеры сетевых устройств и их функциональные возможности, подчеркивая эволюцию и открытость сетевых технологий.
Antonenko LinkMeUp SDN
- 1.
- 2. Хост 1 Сеть A Хост2 Сеть B Традиционная TCP/IP сеть Функции каждого сетевого устройства Транспортная среда TCP/IP 1. Построение маршрута (control path) 2. Реализация маршрута (data path) Вывод: невозможность гибкого управление сетью 2

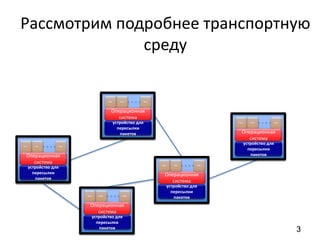

- 3. устройство для пересылки пакетов App AppApp устройство для пересылки пакетов App App App устройство для пересылки пакетов App App App устройство для пересылки пакетов App App App устройство для пересылки пакетов Операционная система Операционная система Операционная система Операционная система Операционная система App App App 3 Рассмотрим подробнее транспортную среду 3

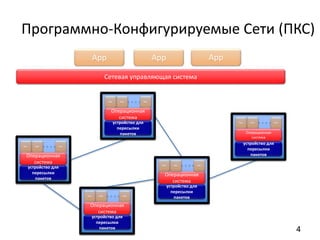

- 4. устройство для пересылки пакетов App AppApp устройство для пересылки пакетов App App App устройство для пересылки пакетов App App App устройство для пересылки пакетов App App App устройство для пересылки пакетов Операционная система Операционная система Операционная система Операционная система Операционная система App App App Сетевая управляющая система App App App Программно-Конфигурируемые Сети (ПКС) 4
- 5. Простейшая топология ПКСсегмента сети 5 хост хост хост OpenFlow коммутатор Контроллер Канал управления

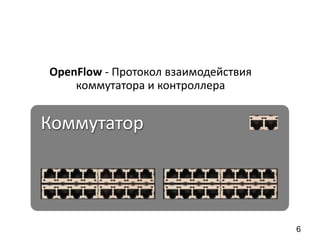

- 6. Коммутатор 6 OpenFlow - Протоколвзаимодействия коммутатора и контроллера
- 7.

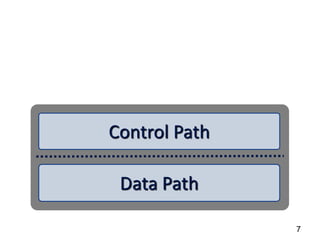

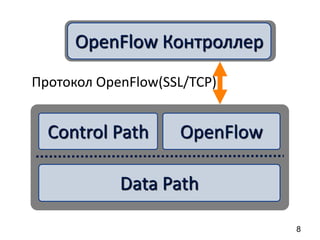

- 8. Data Path Control PathOpenFlow OpenFlow Контроллер Протокол OpenFlow(SSL/TCP) 8

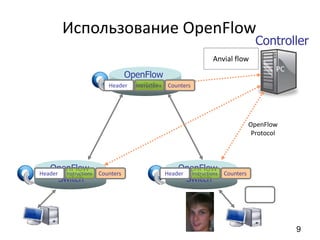

- 9. Controller OpenFlow Switch PC Использование OpenFlow OpenFlow Switch OpenFlow Switch OpenFlow Protocol Anvial flow HeaderInstructions Counters Header Instructions Counters Header Instructions Counters 9

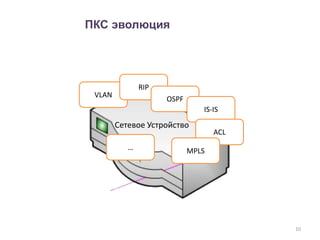

- 10.
- 11.

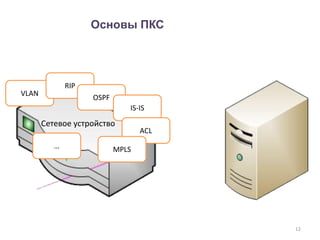

- 12.
- 13.

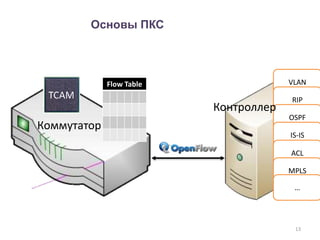

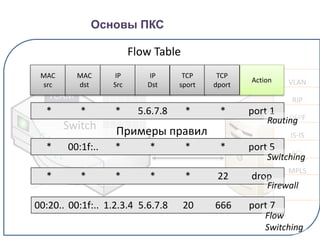

- 14. 14 VLAN RIP OSPF IS-IS ACL MPLS … TCAM Controller Switch Flow Table Flow Table MAC src MAC dst IP Src IP Dst TCP sport TCP dport Action **5.6.7.8***port 1 Примеры правил ****00:1f:..* port 5 22***** drop 666205.6.7.81.2.3.400:1f:..00:20.. port 7 Switching Firewall Flow Switching Routing Основы ПКС
- 15. 15 VLAN RIP OSPF IS-IS ACL MPLS … TCAM Controller Switch Flow Table Flow Table MAC src MAC dst IP Src IP Dst TCP sport TCP dport Action **5.6.7.8***port 1 ****00:1f:..* port 5 22***** drop 666205.6.7.81.2.3.400:1f:..00:20.. port 7 Switching Firewall Flow Switching Routing Основы ПКС Примеры правил
- 16.
- 17.

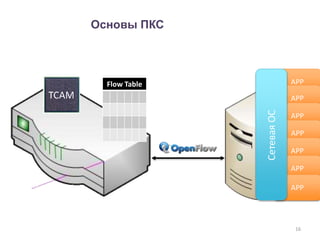

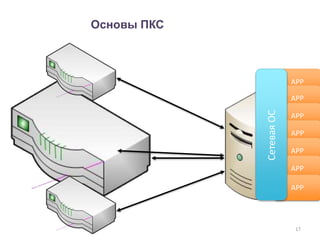

- 18. 18 VLAN RIP OSPF IS-IS ACL MPLS … APP APP APP APP APP APP APP Controller СетеваяОС Switch Открытость для инновацийГлобальноепреставление сети Гибкая настройкаПростые сетевые устройстваПреимущества Основы ПКС
- 19. 19 VLAN RIP OSPF IS-IS ACL MPLS … APP APP APP APP APP APP APP Controller СетеваяОС Switch Открытость для инновацийГлобальноепреставление сети Гибкая настройкаПростые сетевые устройстваПреимущества Основы ПКС

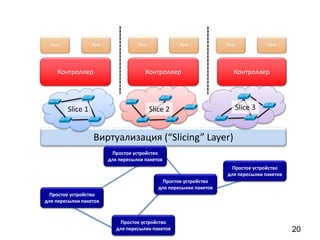

- 20. Простое устройство для пересылкипакетов Виртуализация (“Slicing” Layer) Контроллер Контроллер Контроллер App App App App App App Простое устройство для пересылки пакетов Простое устройство для пересылки пакетов Простое устройство для пересылки пакетов Простое устройство для пересылки пакетов 20 Slice 1 Slice 2 Slice 3
