1. электроника.рф

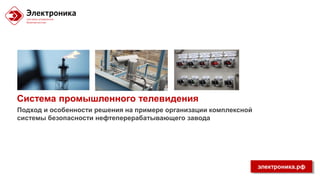

Подход и особенности решения на примере организации комплексной
системы безопасности нефтеперерабатывающего завода
Система промышленного телевидения

2. Назначение системы промышленного телевидения (СПТ).1
2
3 Дополнительные возможности.
Содержание
4 Опыт компании «Электроника» в реализации СПТ
СПТ на нефтеперерабатывающем заводе

3. НАЗНАЧЕНИЕ СИСТЕМЫ ПРОМЫШЛЕННОГО
ТЕЛЕВИДЕНИЯ (СПТ)
1

4. Круглосуточное, защищенное и удаленное наблюдение работы технологического оборудования,
отдельных участков технологического процесса, действий ремонтного и эксплуатационного
персонала.
НАЗНАЧЕНИЕ СИСТЕМЫ
Дополнительное средство визуализации оперативной ситуации, которое позволяет правильно
оценить обстановку, исключить ложные тревожные события, в максимально сжатые сроки принять
правильное решение в нештатной ситуации.
Средство, позволяющее выявить ошибочные действия персонала с целью предотвращения подобных
ошибок в будущем.
4

5. СИСТЕМА ПРОМЫШЛЕННОГО ТЕЛЕВИДЕНИЯ
НА НЕФТЕПЕРЕРАБАТЫВАЮЩЕМ ЗАВОДЕ
2
Задачи.
Структурная схема и состав решения.
Принцип работы.
Функционал системы.
Характеристика компонентов системы.

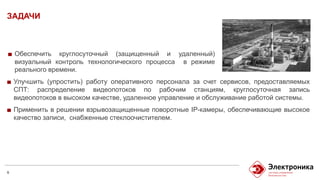

6. ЗАДАЧИ
6
Улучшить (упростить) работу оперативного персонала за счет сервисов, предоставляемых
СПТ: распределение видеопотоков по рабочим станциям, круглосуточная запись
видеопотоков в высоком качестве, удаленное управление и обслуживание работой системы.
Применить в решении взрывозащищенные поворотные IP-камеры, обеспечивающие высокое
качество записи, снабженные стеклоочистителем.
Обеспечить круглосуточный (защищенный и удаленный)
визуальный контроль технологического процесса в режиме
реального времени.

7. РЕШЕНИЕ
7
Интегрировать систему управления технологическим процессом и
систему промышленного телевидения.
Внедрить приложение «Тревожный монитор» (Web-клиент ПО ESM),
предназначенное для принятия тревог, просмотра и управления
видеокамерами промышленного видеонаблюдения, которое запускается
на рабочей станции оператора Centum (HIS).
Создать автоматизированное рабочее место (АРМ) для работы с
видеоархивом промышленного наблюдения.

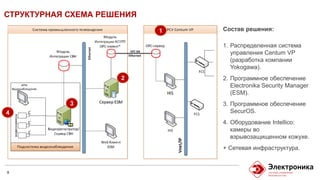

8. СТРУКТУРНАЯ СХЕМА РЕШЕНИЯ
8
1
2
3
4
Состав решения:
1. Распределенная система
управления Centum VP
(разработка компании
Yokogawa).
2. Программное обеспечение
Electronika Security Manager
(ESM).
3. Программное обеспечение
SecurOS.
4. Оборудование Intellico:
камеры во
взрывозащищенном кожухе.
+ Сетевая инфраструктура.

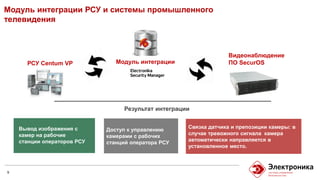

9. Модуль интеграцииРСУ Centum VP
Видеонаблюдение
ПО SecurOS
Доступ к управлению
камерами с рабочих
станций оператора РСУ
Связка датчика и препозиции камеры: в
случае тревожного сигнала камера
автоматически направляется в
установленное место.
Вывод изображения с
камер на рабочие
станции операторов РСУ
9
Модуль интеграции РСУ и системы промышленного
телевидения
Результат интеграции

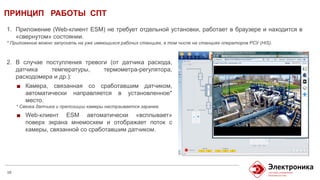

10. ПРИНЦИП РАБОТЫ СПТ
10
1. Приложение (Web-клиент ESM) не требует отдельной установки, работает в браузере и находится в
«свернутом» состоянии.
* Приложение можно запускать на уже имеющихся рабочих станциях, в том числе на станциях операторов РСУ (HIS).
2. В случае поступления тревоги (от датчика расхода,
датчика температуры, термометра-регулятора,
расходомера и др.):
Камера, связанная со сработавшим датчиком,
автоматически направляется в установленное*
место.
* Связка датчика и препозиции камеры настраивается заранее.
Web-клиент ESM автоматически «всплывает»
поверх экрана мнемосхем и отображает поток с
камеры, связанной со сработавшим датчиком.

11. 11
Управлять камерами и тревожными сигнализациями
можно непосредственно с рабочих станций:
перевод поворотной камеры в нужную
препозицию;
управление вспомогательными системами
видеокамер (очиститель);
включение* видеозаписи с камеры (с
возможностью предзаписи), просмотр архива;
* На объекте ведется круглосуточная запись с камер.
реагирование на тревожный сигнал: оператор
должен нажать кнопку «квитировать», чтобы
подтвердить принятие тревожного события в
обработку.
ПРИНЦИП РАБОТЫ СПТ

12. 12
ХАРАКТЕРИСТИКА КОМПОНЕНТОВ СИСТЕМЫ
• Открытая среда для
оптимизации производства.
• Аппаратные средства,
обновляемые в соответствии
с последними
технологическими
достижениями.
• Масштабируемая система.
• Высокая надежность.
Интегрированная система
управления
производственным
процессом
• Высокотехнологичная
отечественная разработка.
• Реализована на открытых
протоколах.
• Позволяет осуществлять гибкую
интеграцию.
• В основе - модуль, обеспечивающий
автоматизированную (с участием
оператора) реакцию на тревожное
событие.
Платформа для построения
комплексных систем
безопасности.
• Предоставляет удобный
интерфейса для отображения
видео и работы с камерами
слежения.
• Поддерживает все необходимые
функции для настройки, контроля
и управления фиксированными и
поворотными IP-камерами.
• В основе - открытая архитектура
и интерфейсы приложений (API).
Видеонаблюдение.
Программное обеспечение
SecurOS

13. ХАРАКТЕРИСТИКА КОМПОНЕНТОВ СИСТЕМЫ
13

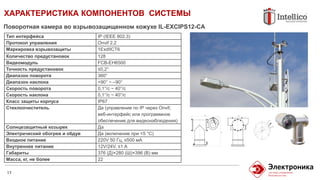

Поворотная камера во взрывозащищенном кожухе IL-EXCIPS12-CA
Тип интерфейса IP (IEEE 802.3)
Протокол управления Onvif 2.2
Маркировка взрывозащиты 1ExdIICT6
Количество предустановок 128
Видеомодуль FCB-EH6500
Точность предустановок ≤0,2°
Диапазон поворота 360°
Диапазон наклона +90° ~ –90°
Скорость поворота 0,1°/с ~ 40°/с
Скорость наклона 0,1°/с ~ 40°/с
Класс защиты корпуса IP67
Стеклоочиститель Да (управление по IP через Onvif,
веб-интерфейс или программное
обеспечение для видеонаблюдения)
Солнцезащитный козырек Да
Электрический обогрев и обдув Да (включение при <5 °C)
Входное питание 220V 50 Гц, ≤500 мA
Внутреннее питание 12V/24V, ≤1 А
Габариты 376 (Д)×280 (Ш)×396 (В) мм
Масса, кг, не более 22

14. 14
Поворотная камера во взрывозащищенном чехле IL-EXCIPS12-CA
ХАРАКТЕРИСТИКА КОМПОНЕНТОВ СИСТЕМЫ
Сертификат соответствия требованиям к взрывозащите

15. ДОПОЛНИТЕЛЬНЫЕ ВОЗМОЖНОСТИ3
Интеграция с системами видеонаблюдения.
Система HID-авторизации.

16. 16
СИСТЕМА ВИДЕОНАБЛЮДЕНИЯ
В качестве системы видеонаблюдения в решении могут также использоваться:
- программно-аппаратный комплекс «Интеллект» производства компании ITV;
- программное обеспечение «Milestone» для создания IP-систем видеонаблюдения
максимальной сложности;
- распределенная система видеонаблюдения от производителя камер Mobotix.
В проектах компании ПСЦ «Электроника» по реализации системы промышленного телевидения
использовались камеры:
Благодаря открытой архитектуре программного комплекса Electronika Security Manager (ESM) в
решении может использоваться любое другое оборудование и ПО, которое учитывает особенности
производства, отвечает потребностям каждого заказчика и удовлетворяет всем требованиям
безопасности.

17. 17
Система HID-авторизации.
Недостатки механизма авторизация по логину и паролю, связанные с так называемым
«человеческим фактором»:
Использование простых паролей в системе управления технологическими процессами недопустимо.
Сложные пароли сложно запомнить, поэтому пользователи зачастую их записывают (на листочек, в
телефон и т.д.), тем самым, узнать пароль становится легче (подсмотрев его).
Покидая на время рабочее место, оператор может забыть разлогиниться (перейти в режим
OFFUSER), оставив доступ к системе под своим логином.
При выполнении инженерных настроек пользователь с администраторскими правами может не выйти
из системы (по забывчивости), предоставив оператору слишком много полномочий.
Организация логического доступа в ПО Centum VP.

18. 18
Назначение
Система HID-авторизации.
Организация логического доступа в ПО Centum VP:
авторизация и смена пользователя на рабочих станциях
операторов.
Особенности:
Используются те же идентификационные карты, что и
для физического доступа в помещение (СКУД).
Могут быть использованы карты доступа форматов,
отличных от HID, например, MiFare, EmMarine и т.д.
ПО автоматически запускается при загрузке
операционной системы (Windows) и работает в
фоновом режиме (без интерфейса взаимодействия с
пользователем).
В результате:
1. Упрощается процесс и сокращается время
авторизации пользователя в ПО Centum
на рабочих станциях оператора.
2. Снижается негативное воздействие
«человеческого фактора».

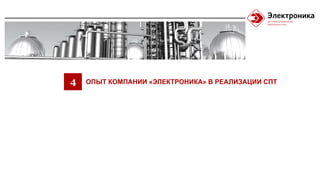

19. ОПЫТ КОМПАНИИ «ЭЛЕКТРОНИКА» В РЕАЛИЗАЦИИ СПТ4

20. 1

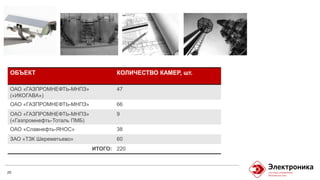

ОБЪЕКТ КОЛИЧЕСТВО КАМЕР, шт.
ОАО «ГАЗПРОМНЕФТЬ-МНПЗ»
(«ИКОГАВА»)
47
ОАО «ГАЗПРОМНЕФТЬ-МНПЗ» 66
ОАО «ГАЗПРОМНЕФТЬ-МНПЗ»
(«Газпромнефть-Тоталь ПМБ)
9
ОАО «Славнефть-ЯНОС» 38
ЗАО «ТЗК Шереметьево» 60
ИТОГО: 220
20

21. Спасибо за внимание!
+ 7 4852 66-00-15
электроника.рф
