1. Eclipse RCP
ECLIPSE RCP 1/2
조현종(V0.9, 12/12/07)
http://cafe.naver.com/eclipseplugin
http://hangumkj.blogspot.com/
hangum@gmail.com

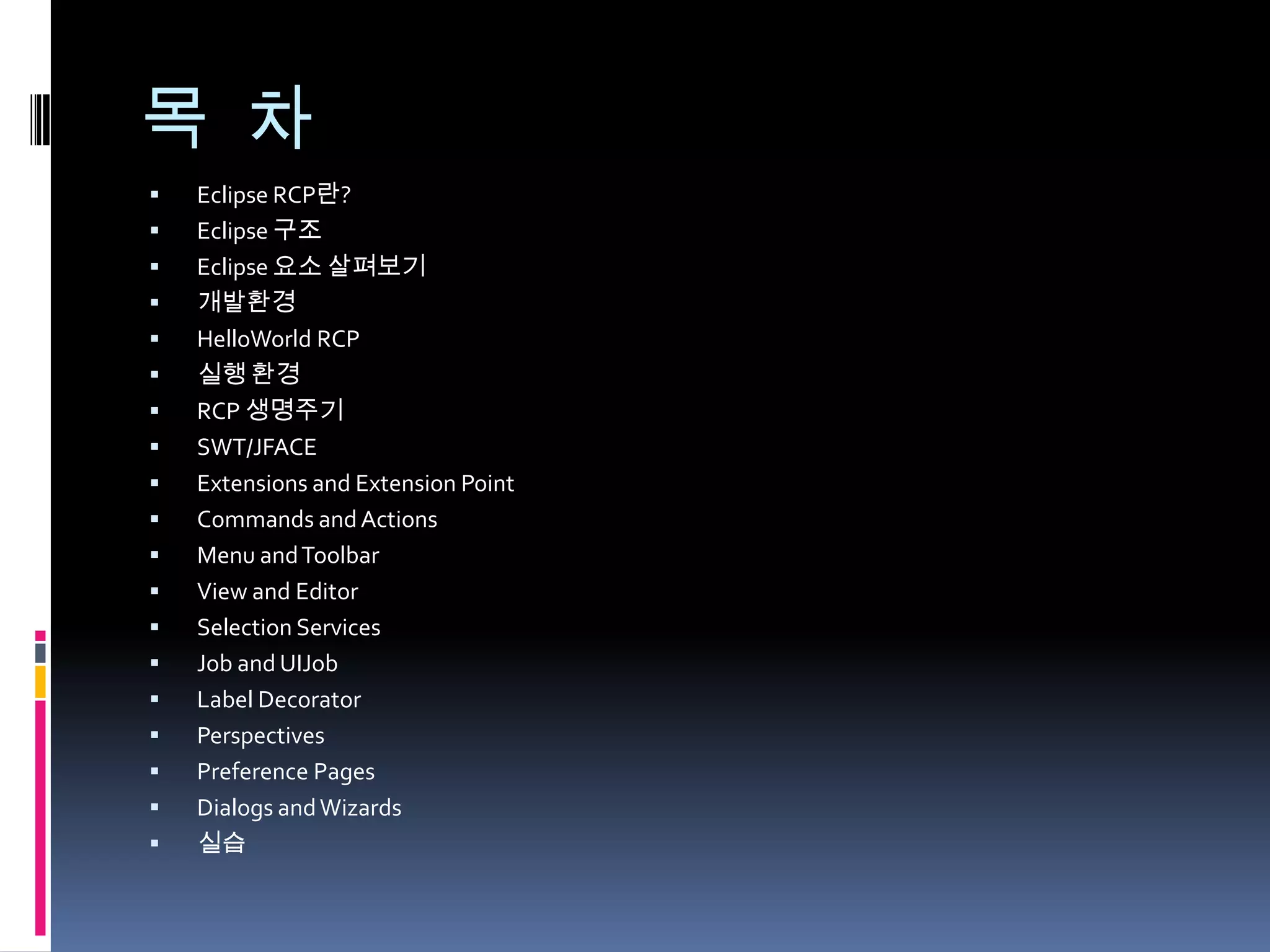

2. 목 차
 Eclipse RCP란?
 Eclipse 구조
 Eclipse 요소 살펴보기
 개발환경
 HelloWorld RCP
 실행 환경
 RCP 생명주기
 SWT/JFACE
 Extensions and Extension Point
 Commands and Actions
 Menu and Toolbar
 View and Editor
 Selection Services
 Job and UIJob
 Label Decorator
 Perspectives
 Preference Pages
 Dialogs and Wizards
 실습

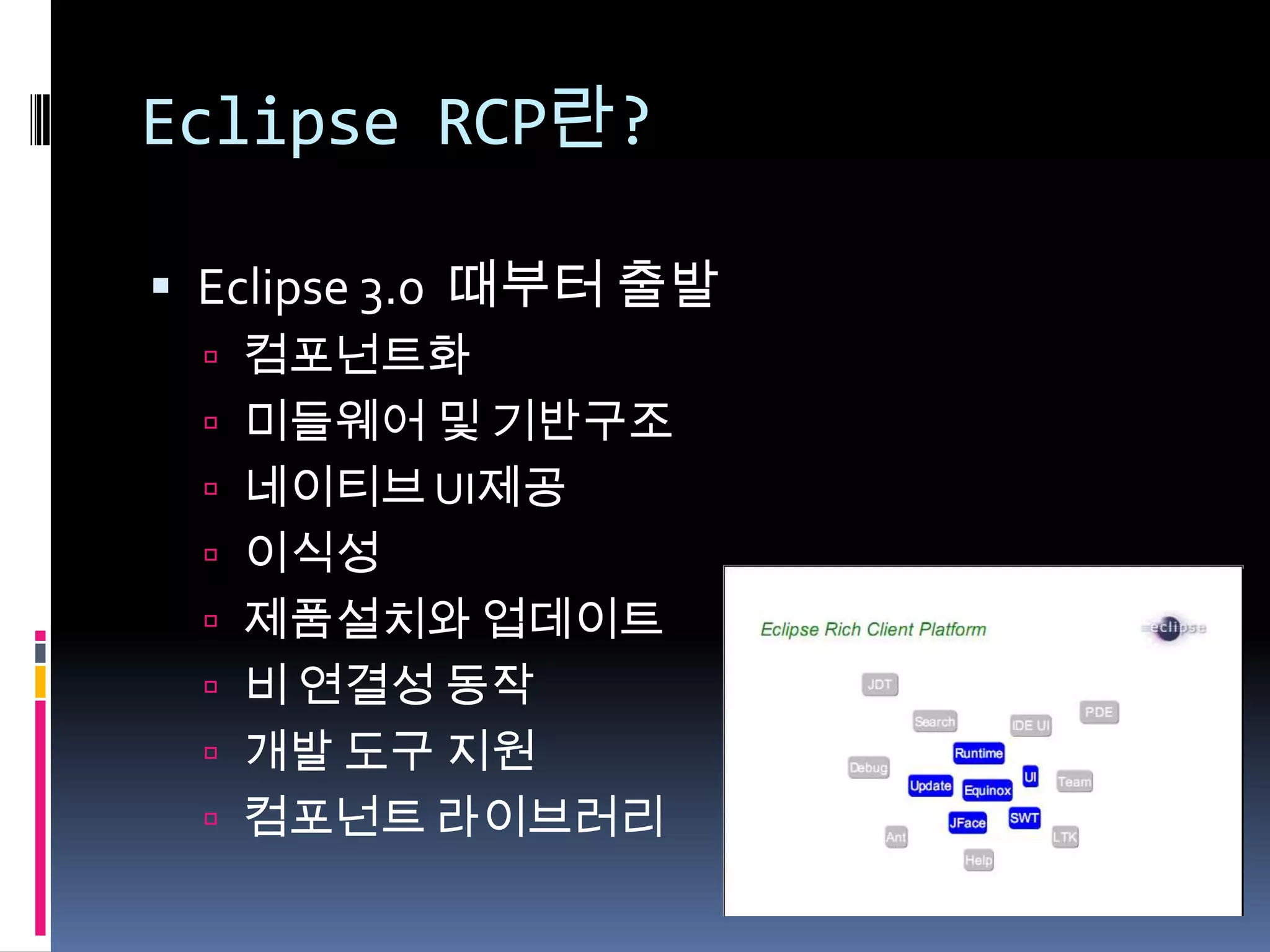

3. Eclipse RCP란?
 Eclipse 3.0 때부터 출발
 컴포넌트화
 미들웨어 및 기반구조
 네이티브 UI제공
 이식성
 제품설치와 업데이트
 비 연결성 동작
 개발 도구 지원
 컴포넌트 라이브러리

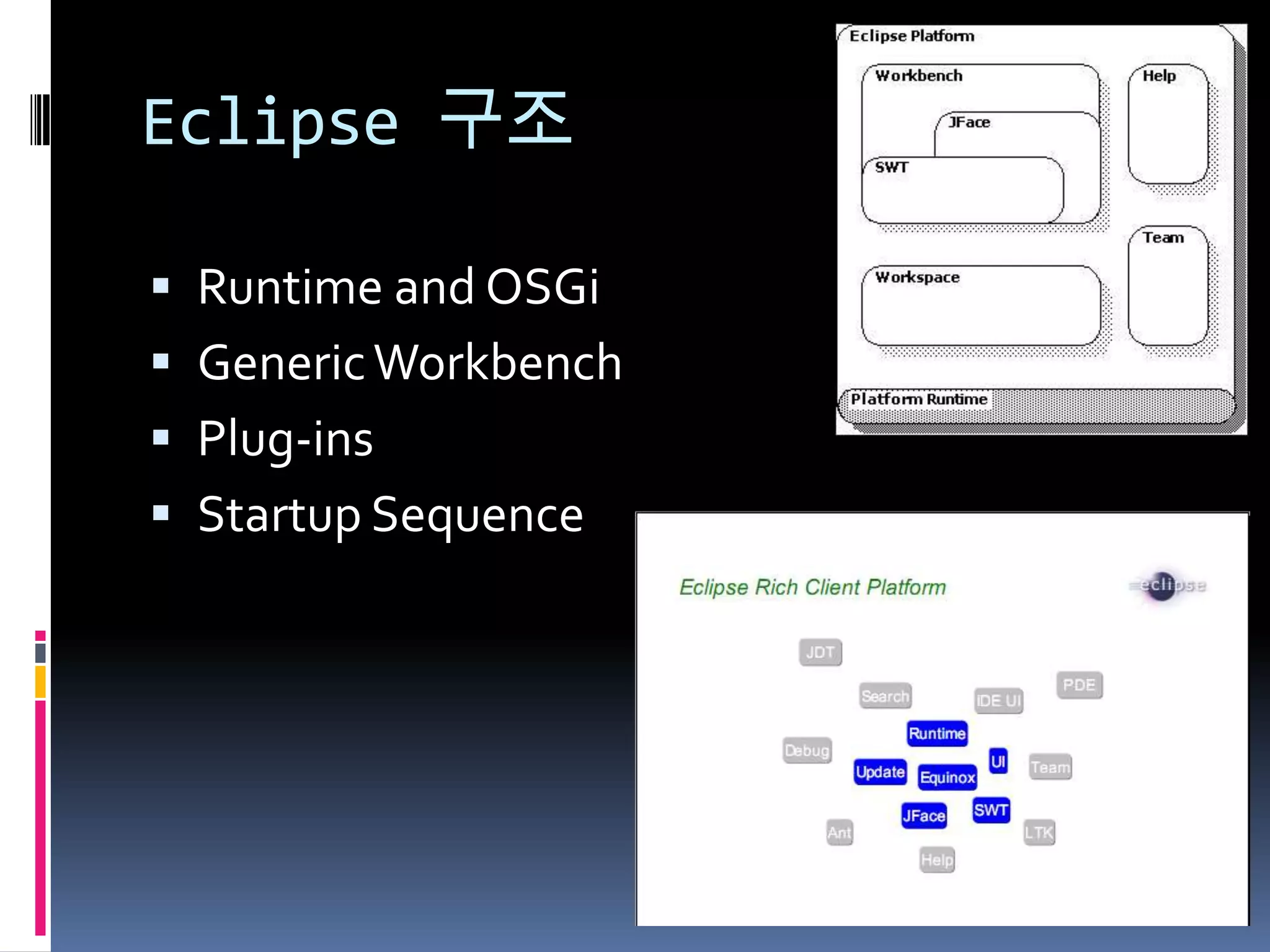

4. Eclipse 구조
 Runtime and OSGi
 Generic Workbench
 Plug-ins
 Startup Sequence

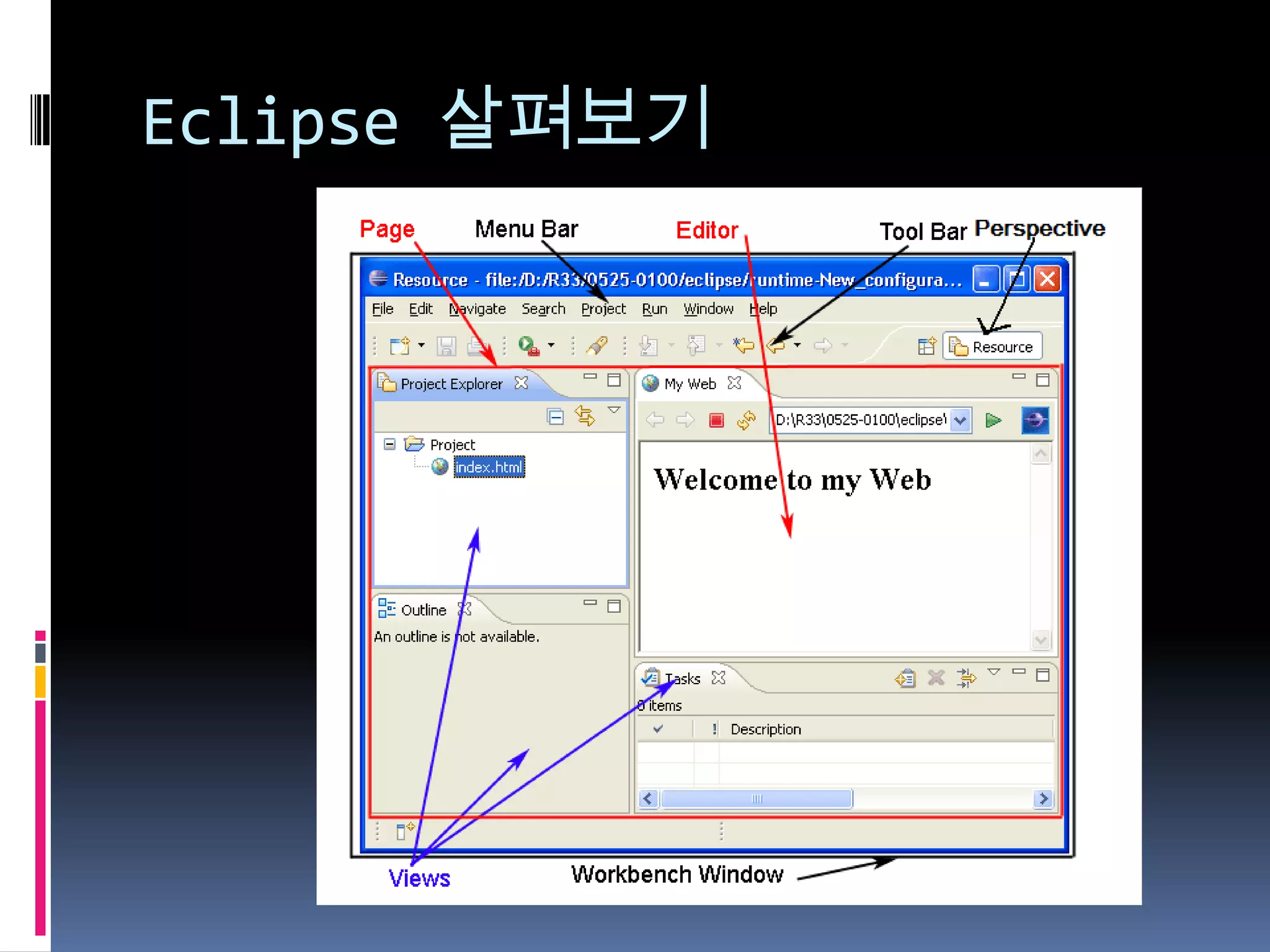

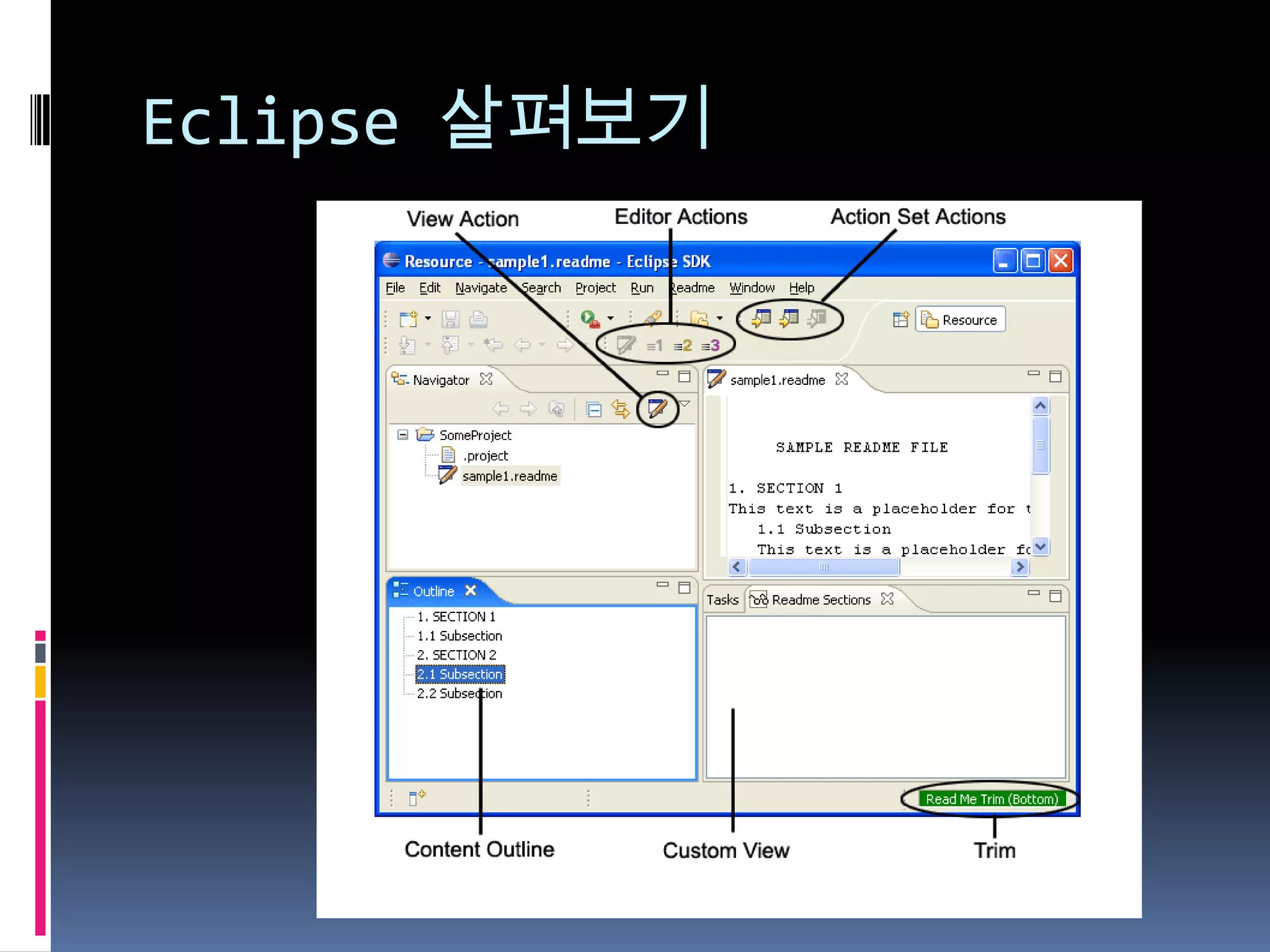

5. Eclipse 살펴보기

6. Eclipse 살펴보기

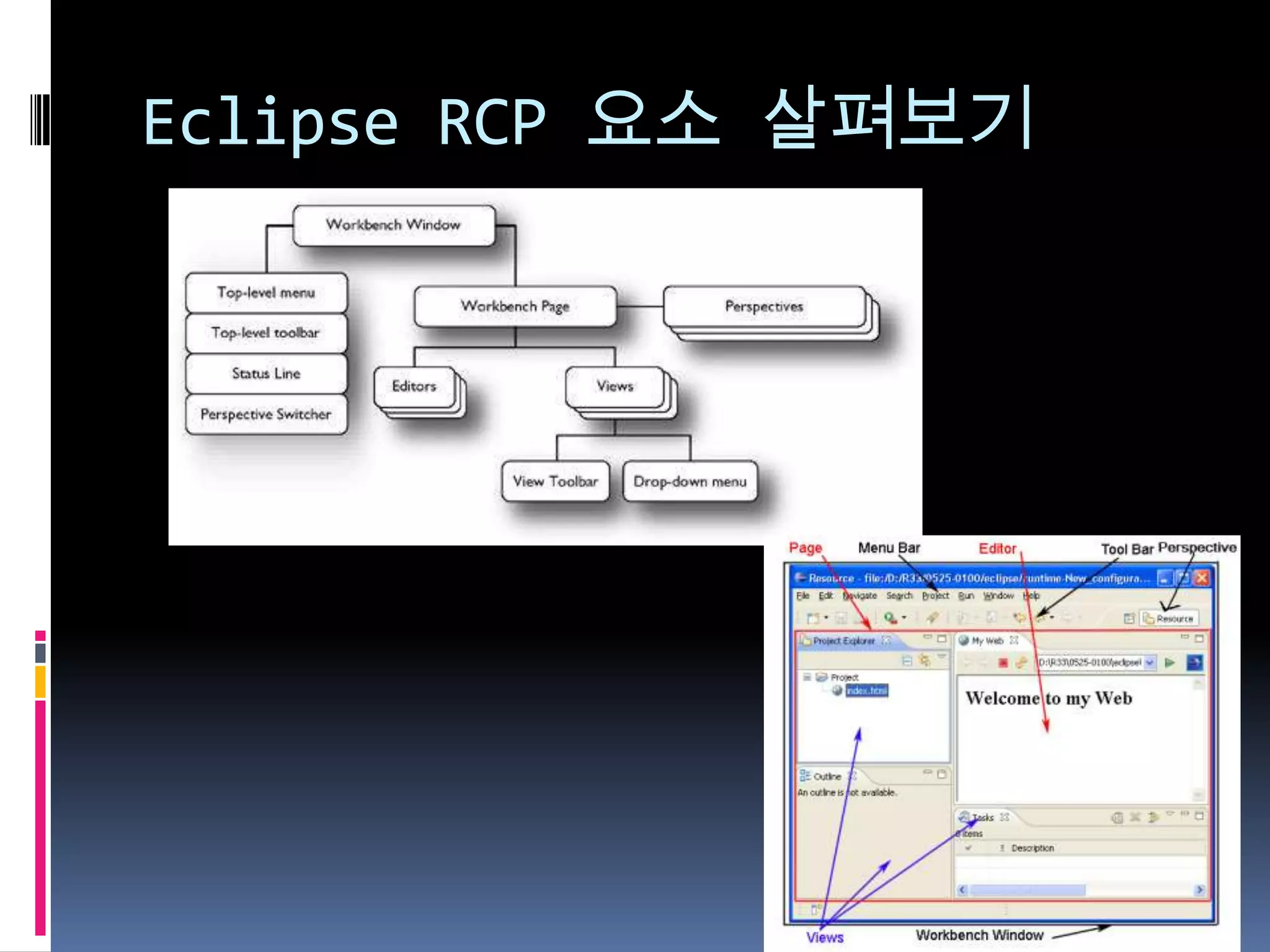

7. Eclipse RCP 요소 살펴보기

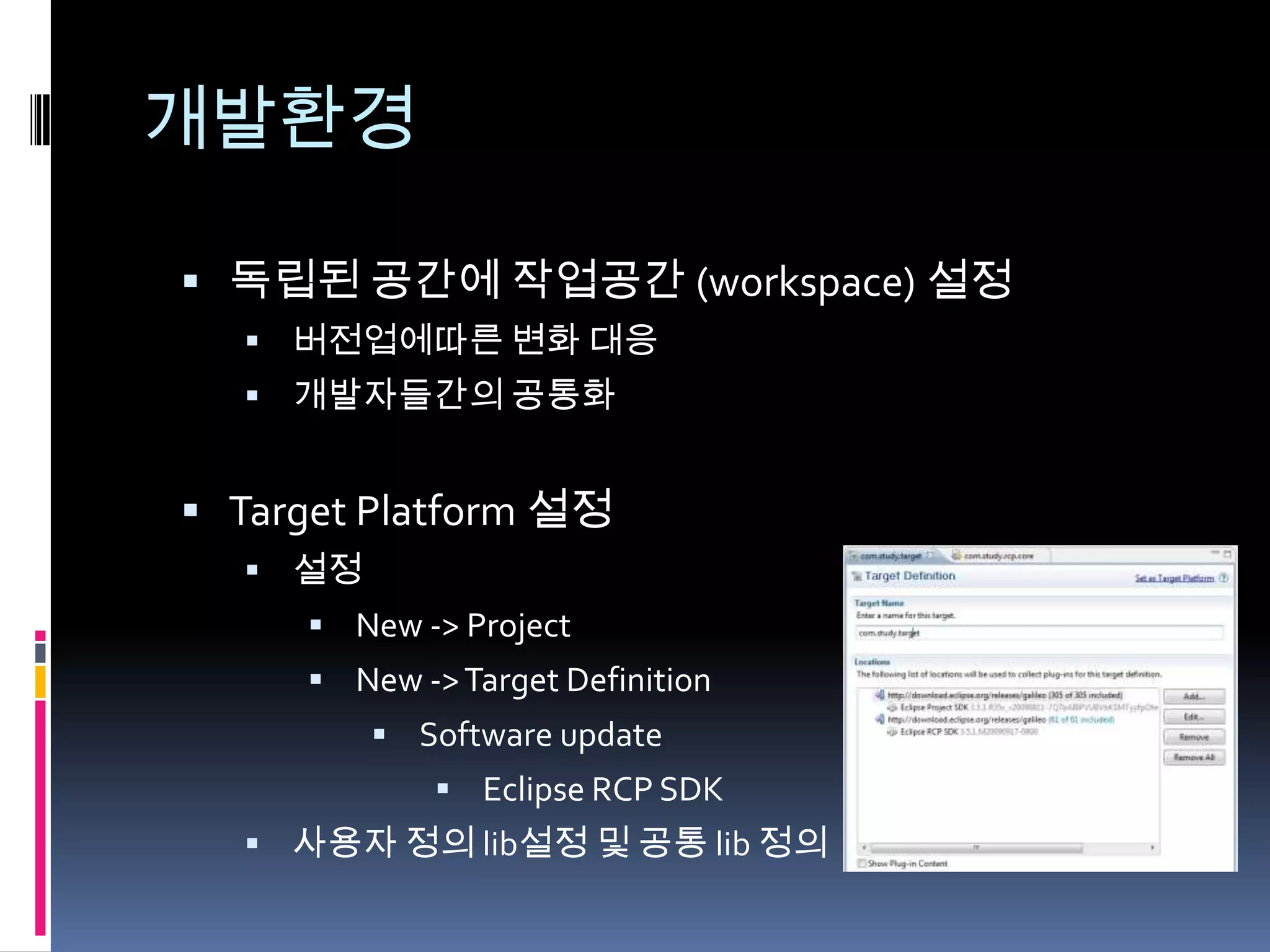

8. 개발환경
 독립된 공간에 작업공간 (workspace) 설정
 버전업에따른 변화 대응
 개발자들간의 공통화
 Target Platform 설정
 설정
 New -> Project
 New -> Target Definition
 Software update
 Eclipse RCP SDK
 사용자 정의 lib설정 및 공통 lib 정의

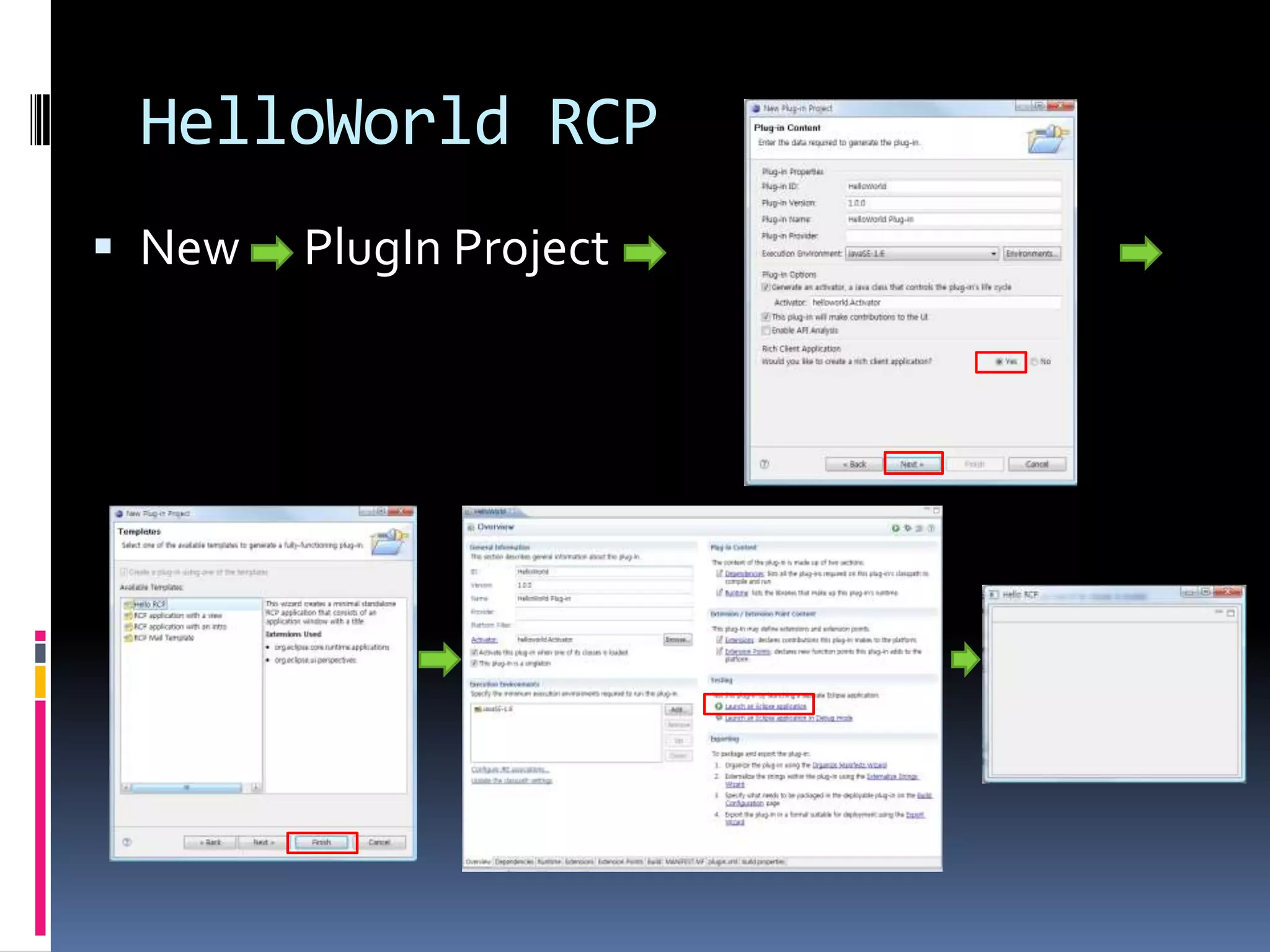

9. HelloWorld RCP
 New PlugIn Project

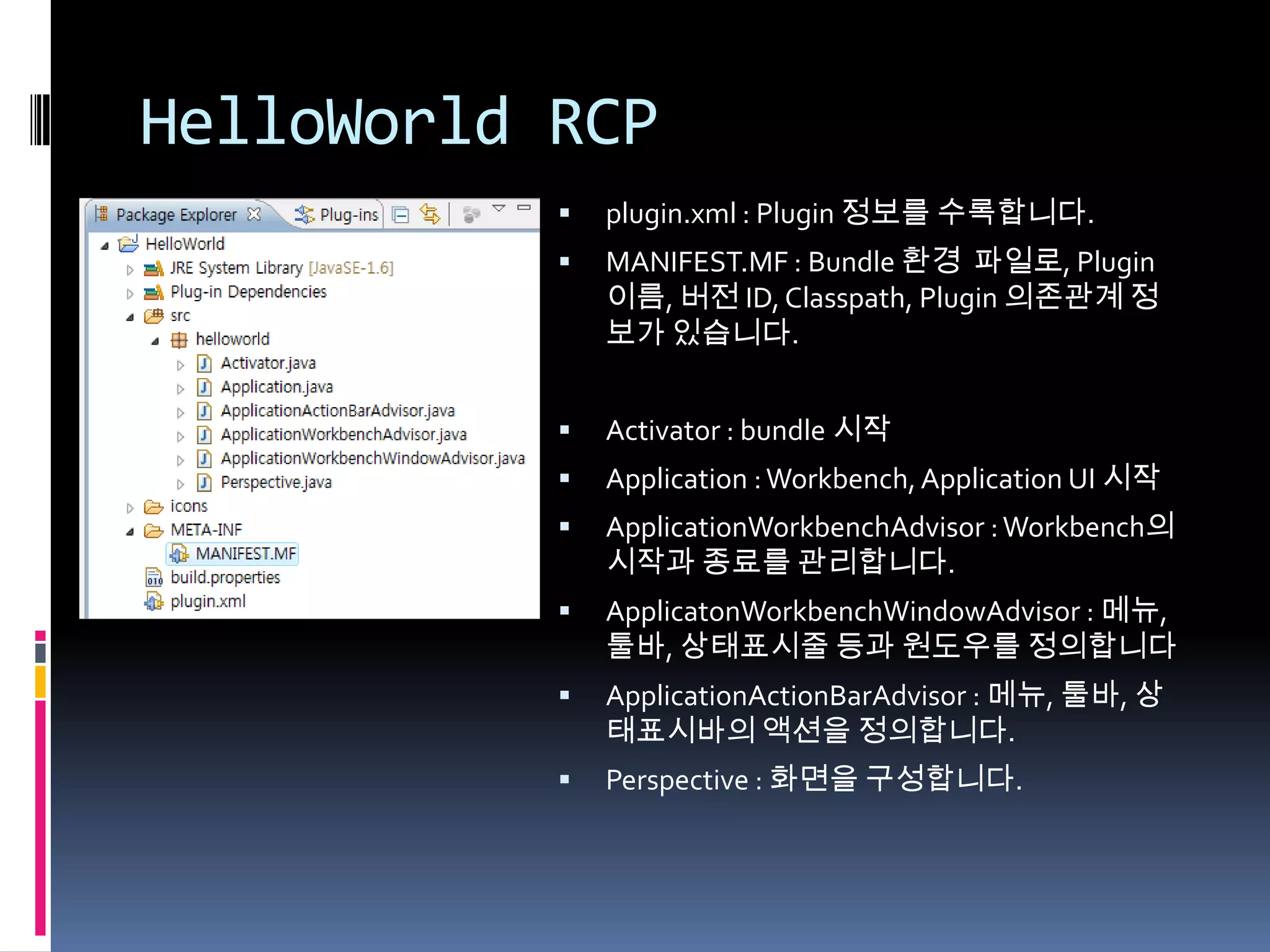

10. HelloWorld RCP
 plugin.xml : Plugin 정보를 수록합니다.
 MANIFEST.MF : Bundle 환경 파일로, Plugin
이름, 버전 ID, Classpath, Plugin 의존관계 정
보가 있습니다.
 Activator : bundle 시작
 Application : Workbench, Application UI 시작
 ApplicationWorkbenchAdvisor : Workbench의
시작과 종료를 관리합니다.
 ApplicatonWorkbenchWindowAdvisor : 메뉴,
툴바, 상태표시줄 등과 원도우를 정의합니다
 ApplicationActionBarAdvisor : 메뉴, 툴바, 상
태표시바의 액션을 정의합니다.
 Perspective : 화면을 구성합니다.

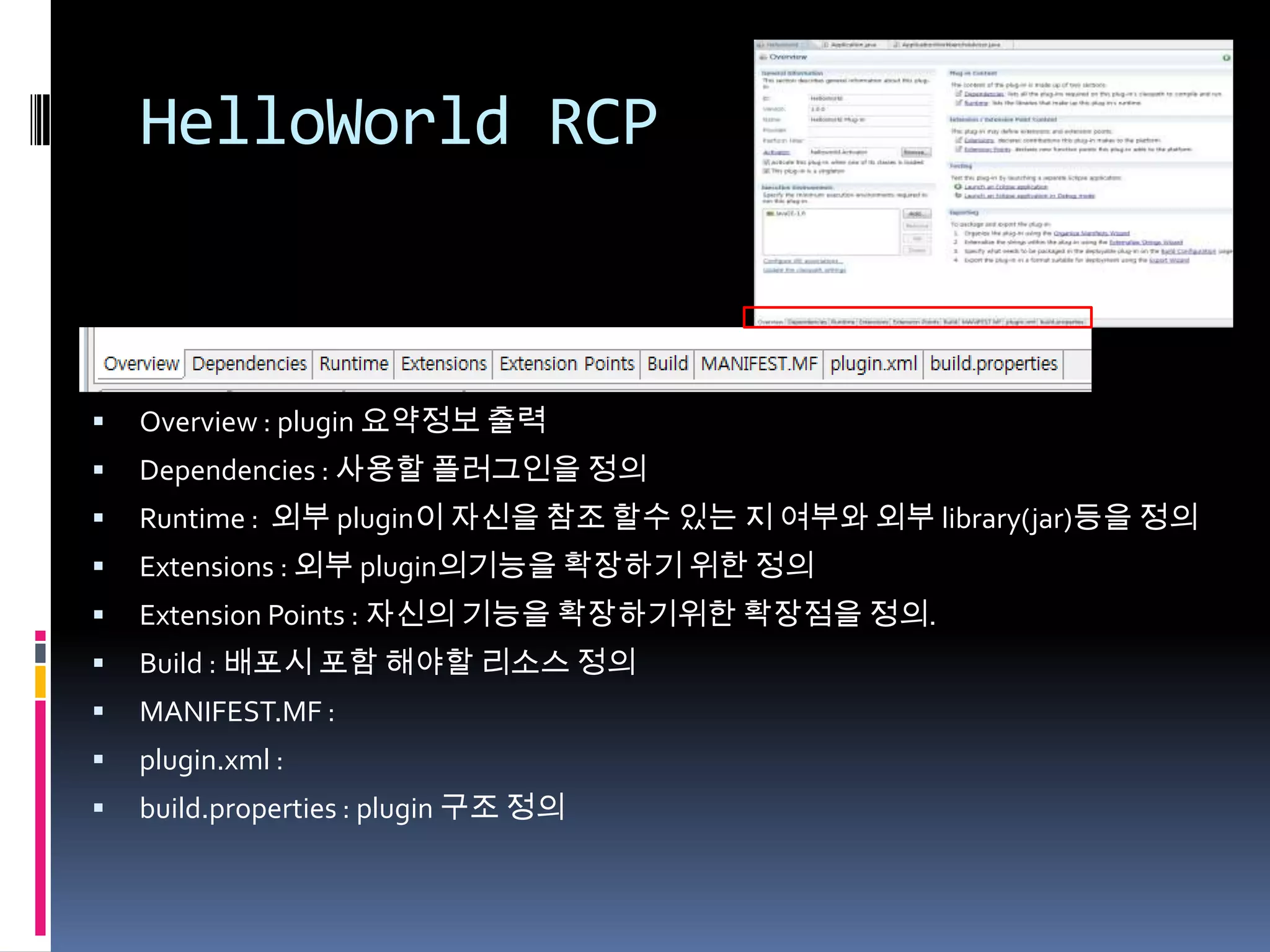

11. HelloWorld RCP
 Overview : plugin 요약정보 출력
 Dependencies : 사용할 플러그인을 정의
 Runtime : 외부 plugin이 자신을 참조 할수 있는 지 여부와 외부 library(jar)등을 정의
 Extensions : 외부 plugin의기능을 확장하기 위한 정의
 Extension Points : 자신의 기능을 확장하기위한 확장점을 정의.
 Build : 배포시 포함 해야할 리소스 정의
 MANIFEST.MF :
 plugin.xml :
 build.properties : plugin 구조 정의

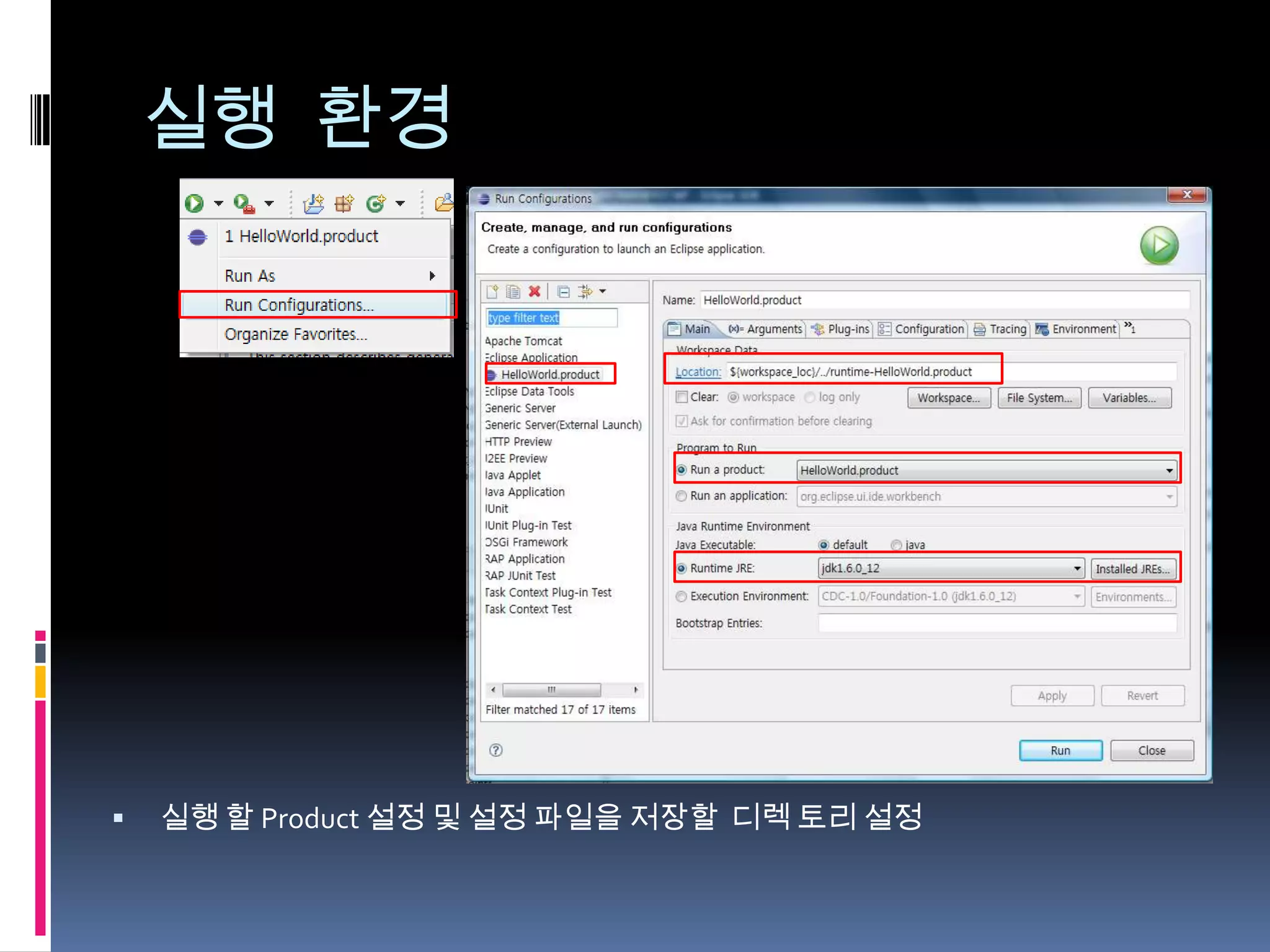

12. 실행 환경
 실행 할 Product 설정 및 설정 파일을 저장할 디렉 토리 설정

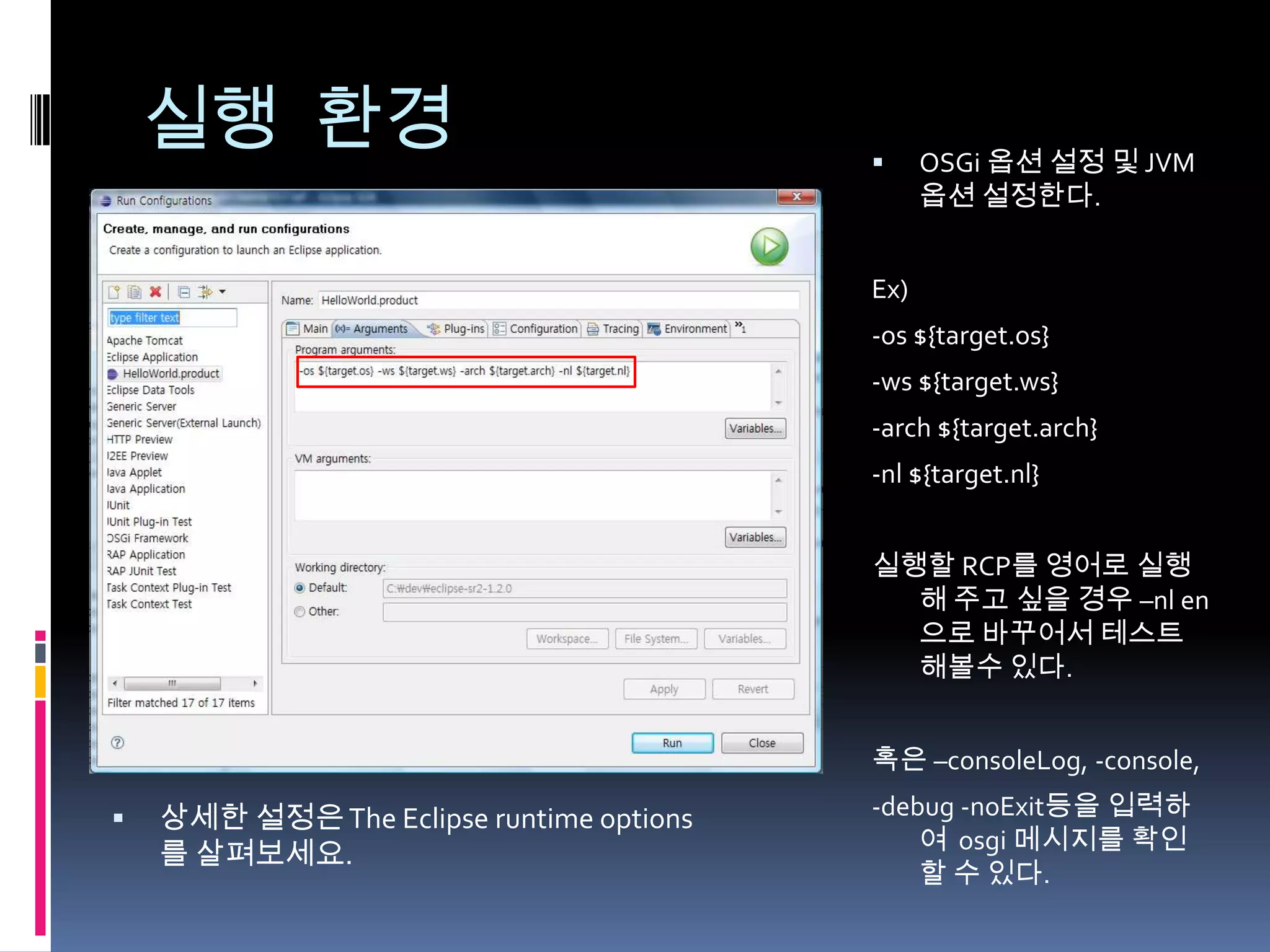

13. 실행 환경  OSGi 옵션 설정 및 JVM
옵션 설정한다.
Ex)
-os ${target.os}
-ws ${target.ws}
-arch ${target.arch}
-nl ${target.nl}
실행할 RCP를 영어로 실행
해 주고 싶을 경우 –nl en
으로 바꾸어서 테스트
해볼수 있다.
혹은 –consoleLog, -console,
 상세한 설정은 The Eclipse runtime options -debug -noExit등을 입력하
여 osgi 메시지를 확인
를 살펴보세요.
할 수 있다.

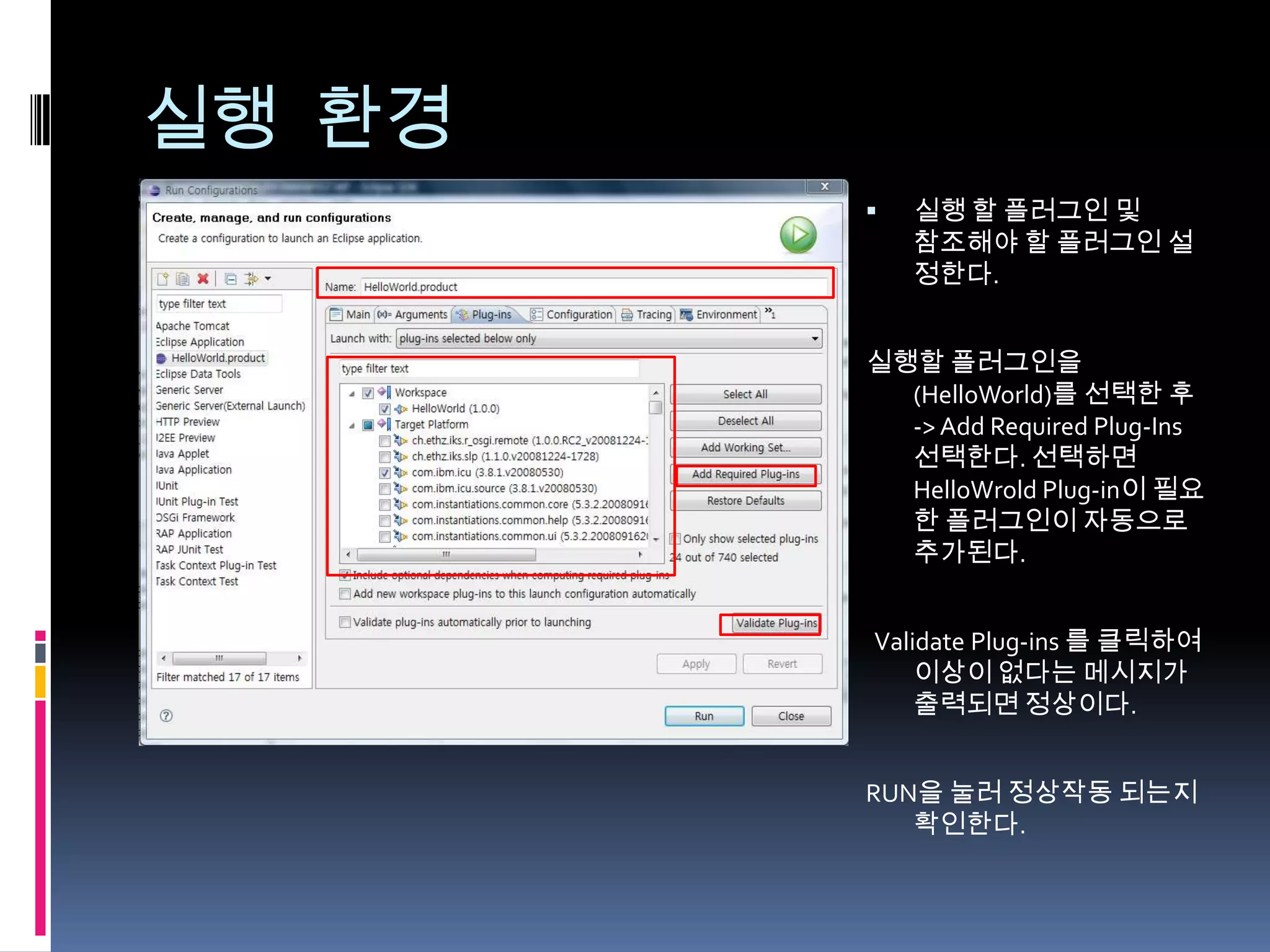

14. 실행 환경
 실행 할 플러그인 및
참조해야 할 플러그인 설
정한다.
실행할 플러그인을
(HelloWorld)를 선택한 후
-> Add Required Plug-Ins
선택한다. 선택하면
HelloWrold Plug-in이 필요
한 플러그인이 자동으로
추가된다.
Validate Plug-ins 를 클릭하여
이상이 없다는 메시지가
출력되면 정상이다.
RUN을 눌러 정상작동 되는지
확인한다.

15. RCP 생명주기

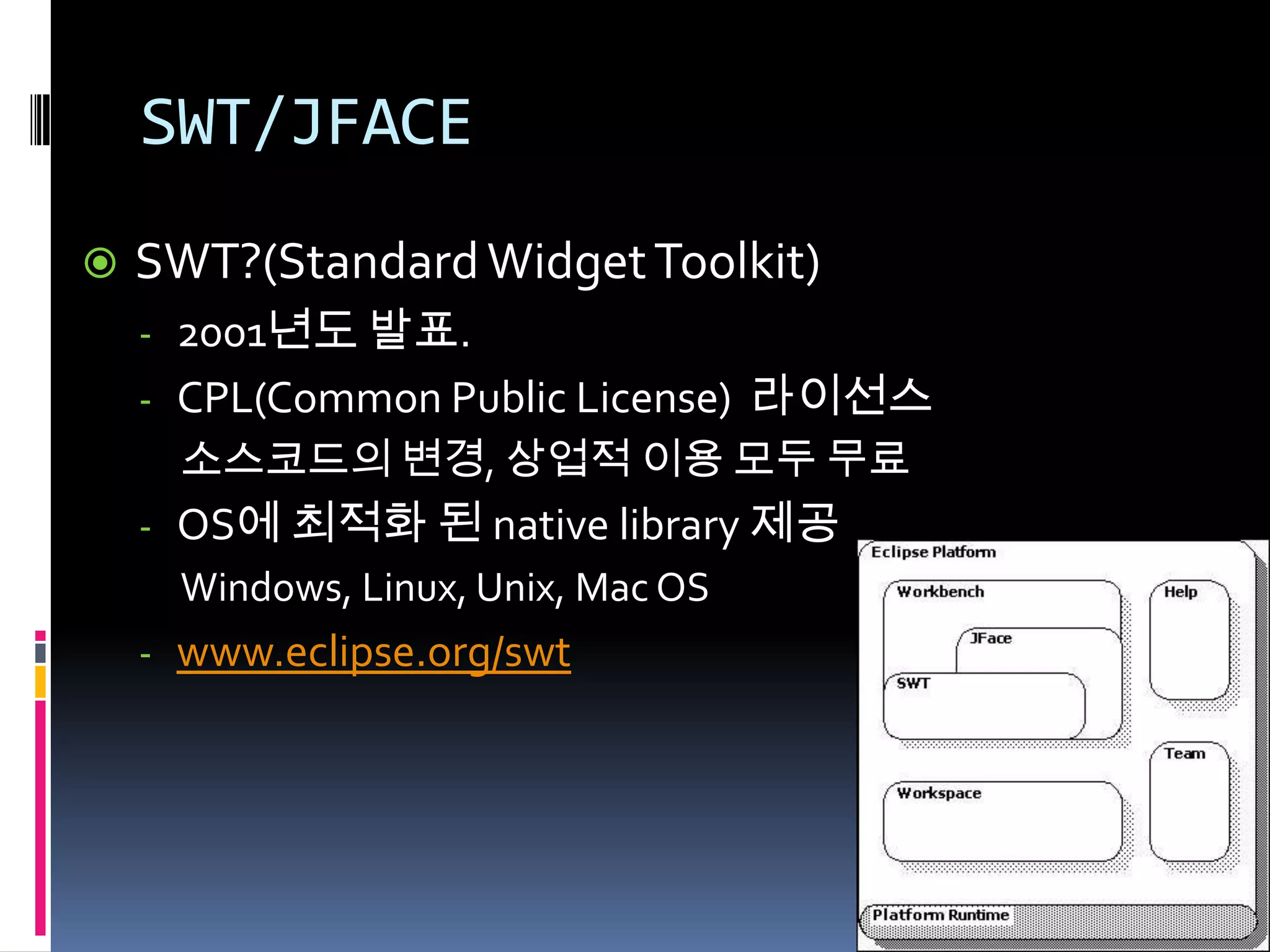

16. SWT/JFACE
 SWT?(Standard Widget Toolkit)
- 2001년도 발표.
- CPL(Common Public License) 라이선스
소스코드의 변경, 상업적 이용 모두 무료
- OS에 최적화 된 native library 제공
Windows, Linux, Unix, Mac OS
- www.eclipse.org/swt

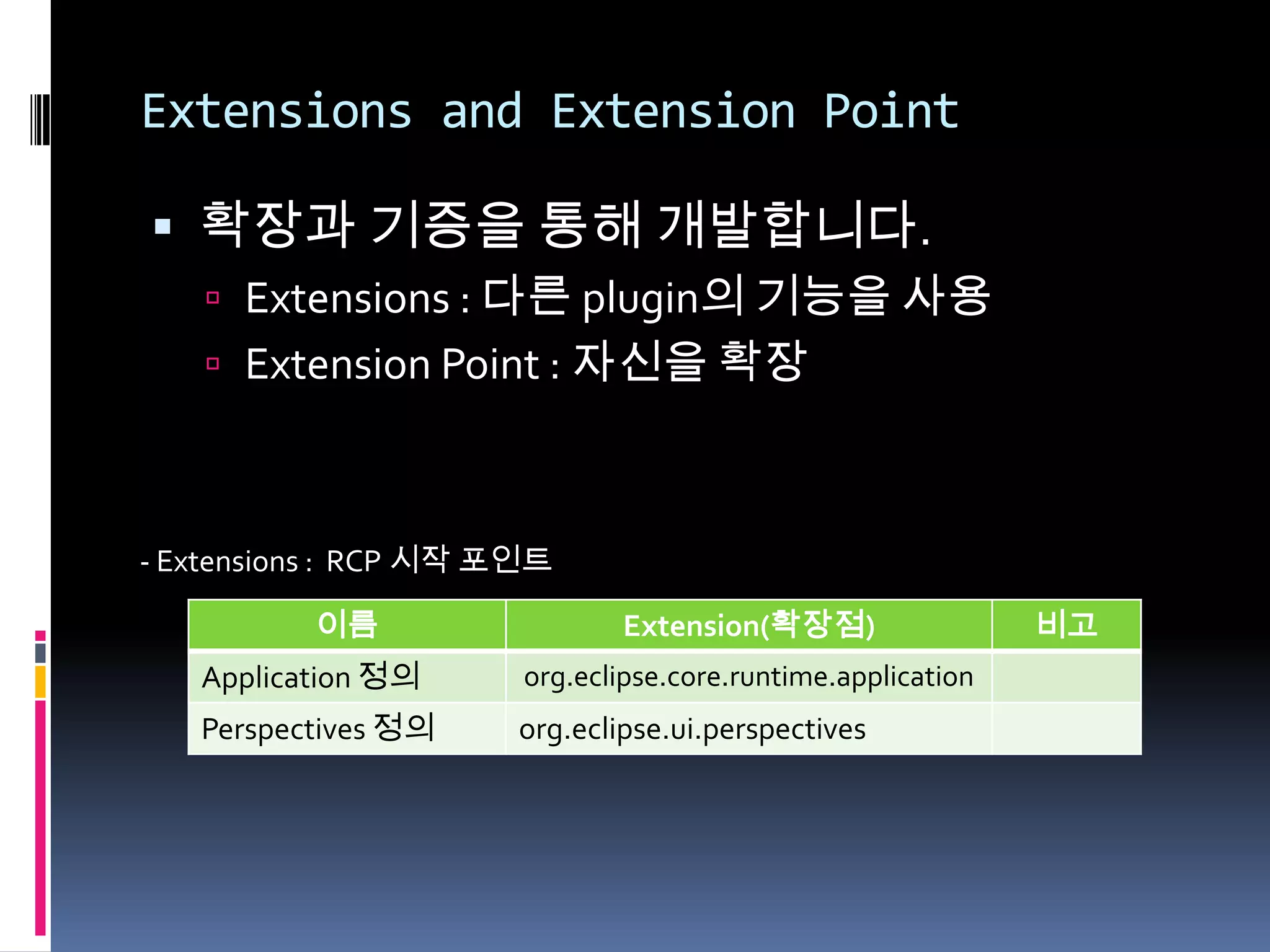

17. Extensions and Extension Point
 확장과 기증을 통해 개발합니다.
 Extensions : 다른 plugin의 기능을 사용
 Extension Point : 자신을 확장
- Extensions : RCP 시작 포인트
이름 Extension(확장점) 비고
Application 정의 org.eclipse.core.runtime.application
Perspectives 정의 org.eclipse.ui.perspectives

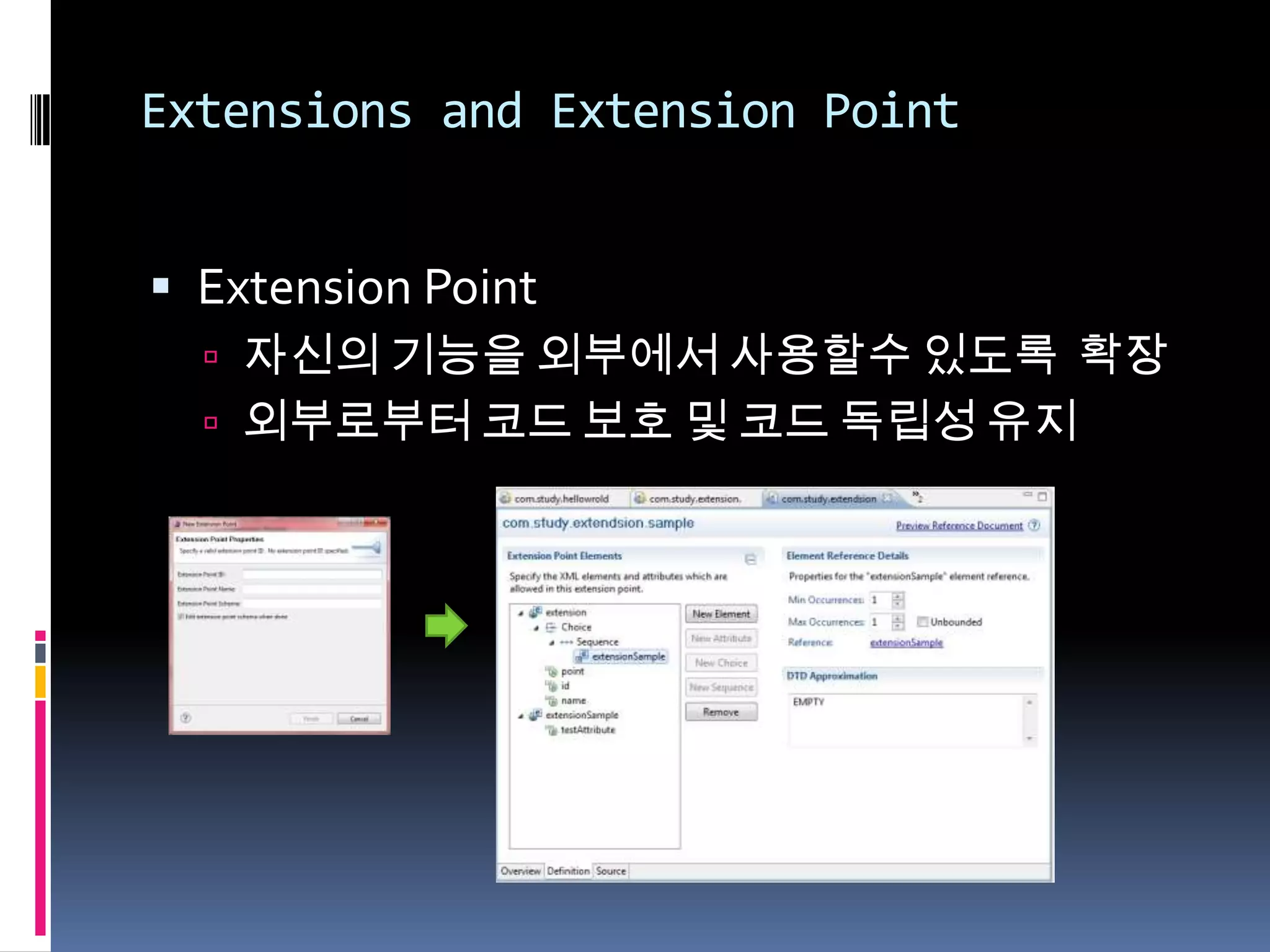

18. Extensions and Extension Point
 Extension Point
 자신의 기능을 외부에서 사용할수 있도록 확장
 외부로부터 코드 보호 및 코드 독립성 유지

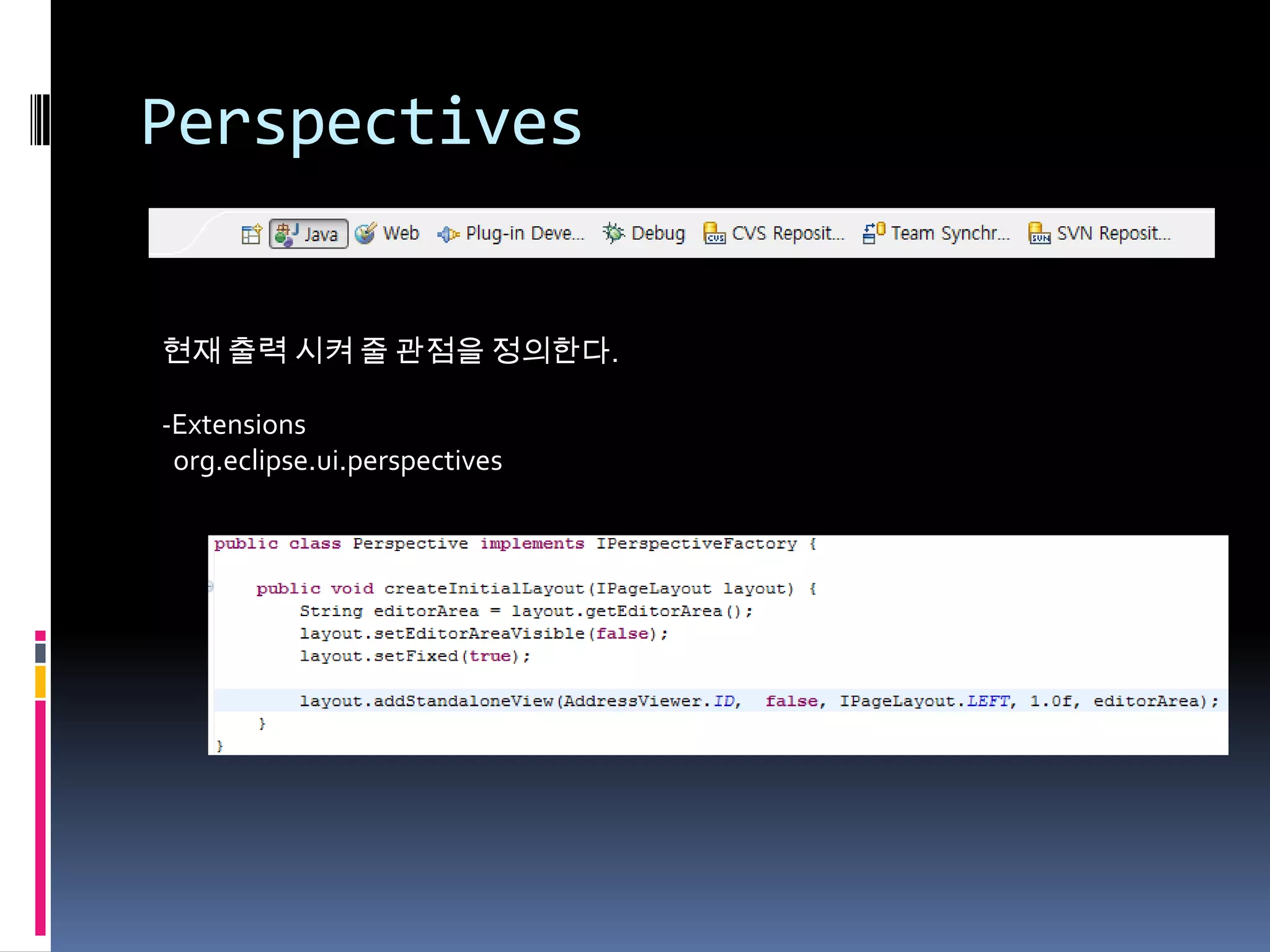

19. Perspectives
현재 출력 시켜 줄 관점을 정의한다.
-Extensions
org.eclipse.ui.perspectives

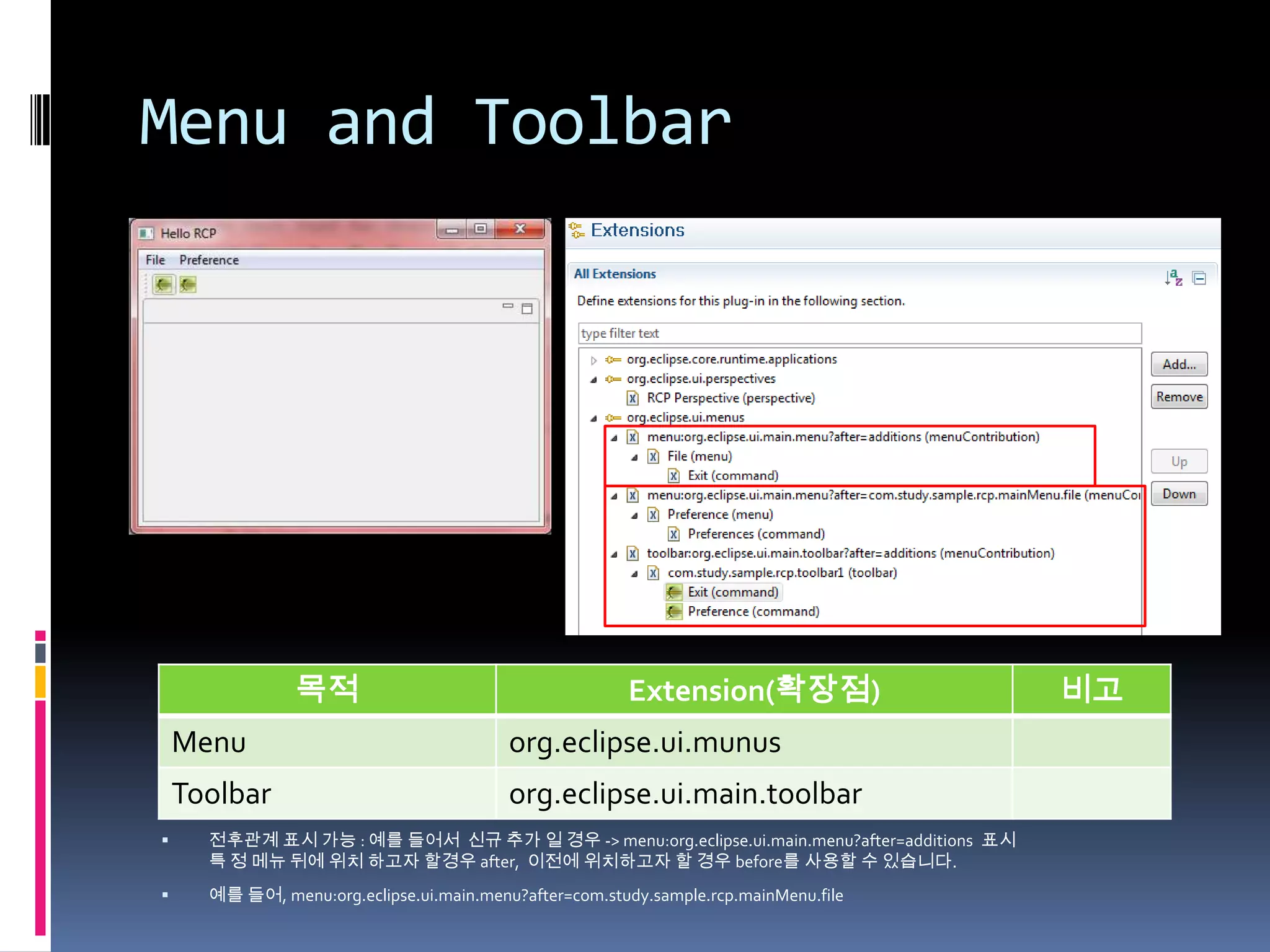

20. Menu and Toolbar
목적 Extension(확장점) 비고
Menu org.eclipse.ui.munus
Toolbar org.eclipse.ui.main.toolbar
 전후관계 표시 가능 : 예를 들어서 신규 추가 일 경우 -> menu:org.eclipse.ui.main.menu?after=additions 표시
특 정 메뉴 뒤에 위치 하고자 할경우 after, 이전에 위치하고자 할 경우 before를 사용할 수 있습니다.
 예를 들어, menu:org.eclipse.ui.main.menu?after=com.study.sample.rcp.mainMenu.file

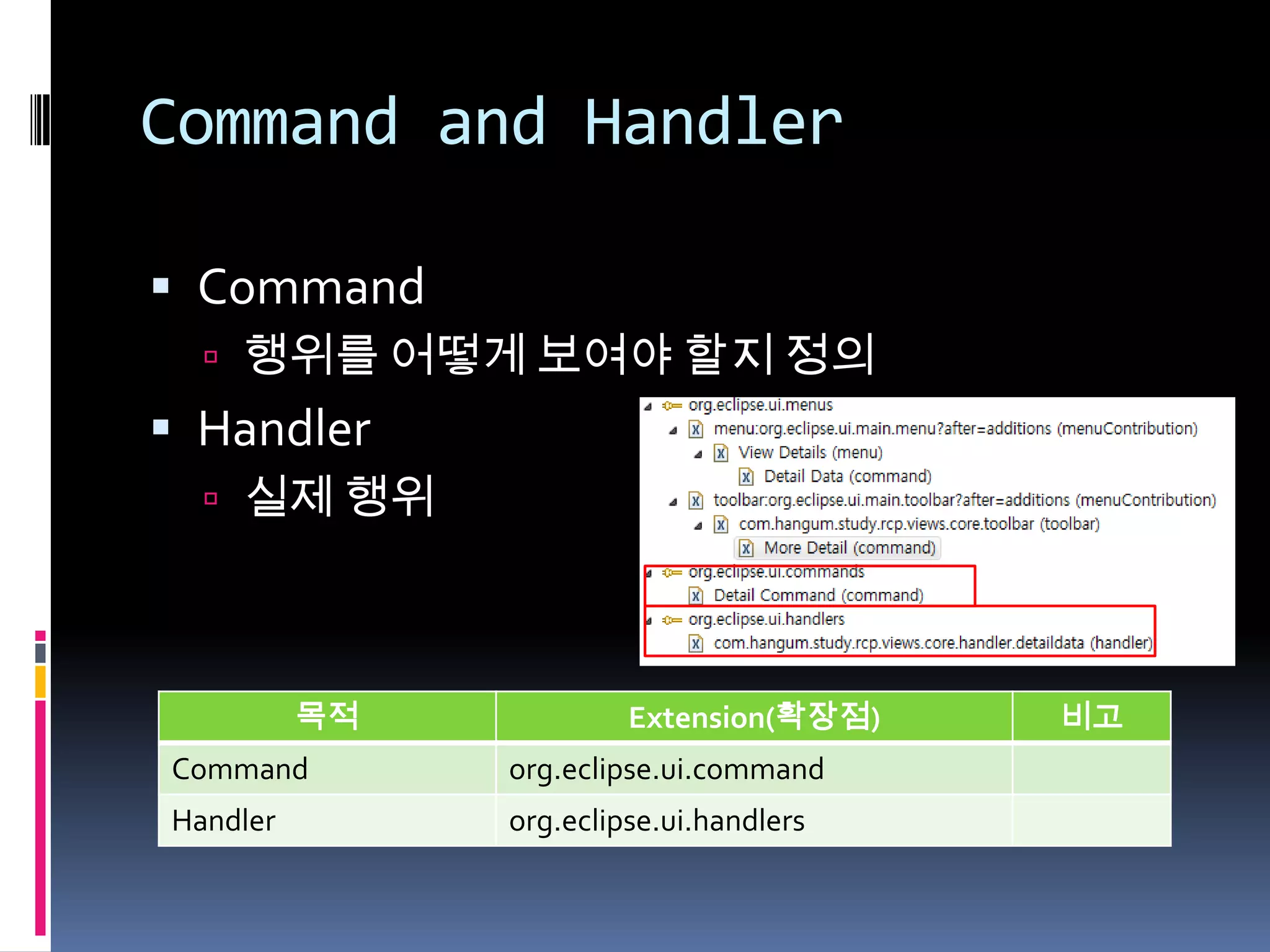

21. Command and Handler
 Command
 행위를 어떻게 보여야 할지 정의
 Handler
 실제 행위
목적 Extension(확장점) 비고
Command org.eclipse.ui.command
Handler org.eclipse.ui.handlers

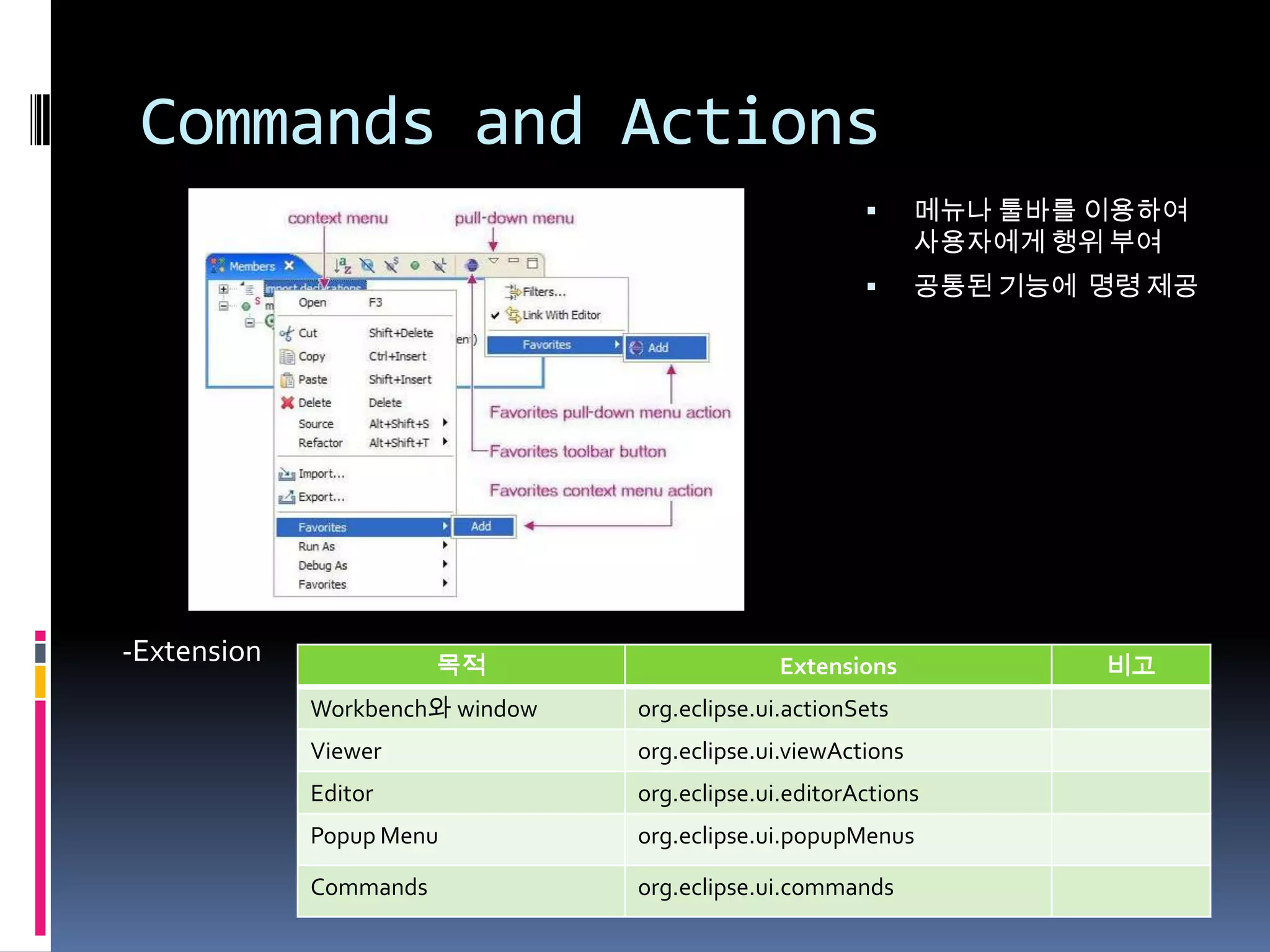

22. Commands and Actions
 메뉴나 툴바를 이용하여
사용자에게 행위 부여
 공통된 기능에 명령 제공
-Extension 목적 Extensions 비고
Workbench와 window org.eclipse.ui.actionSets
Viewer org.eclipse.ui.viewActions
Editor org.eclipse.ui.editorActions
Popup Menu org.eclipse.ui.popupMenus
Commands org.eclipse.ui.commands

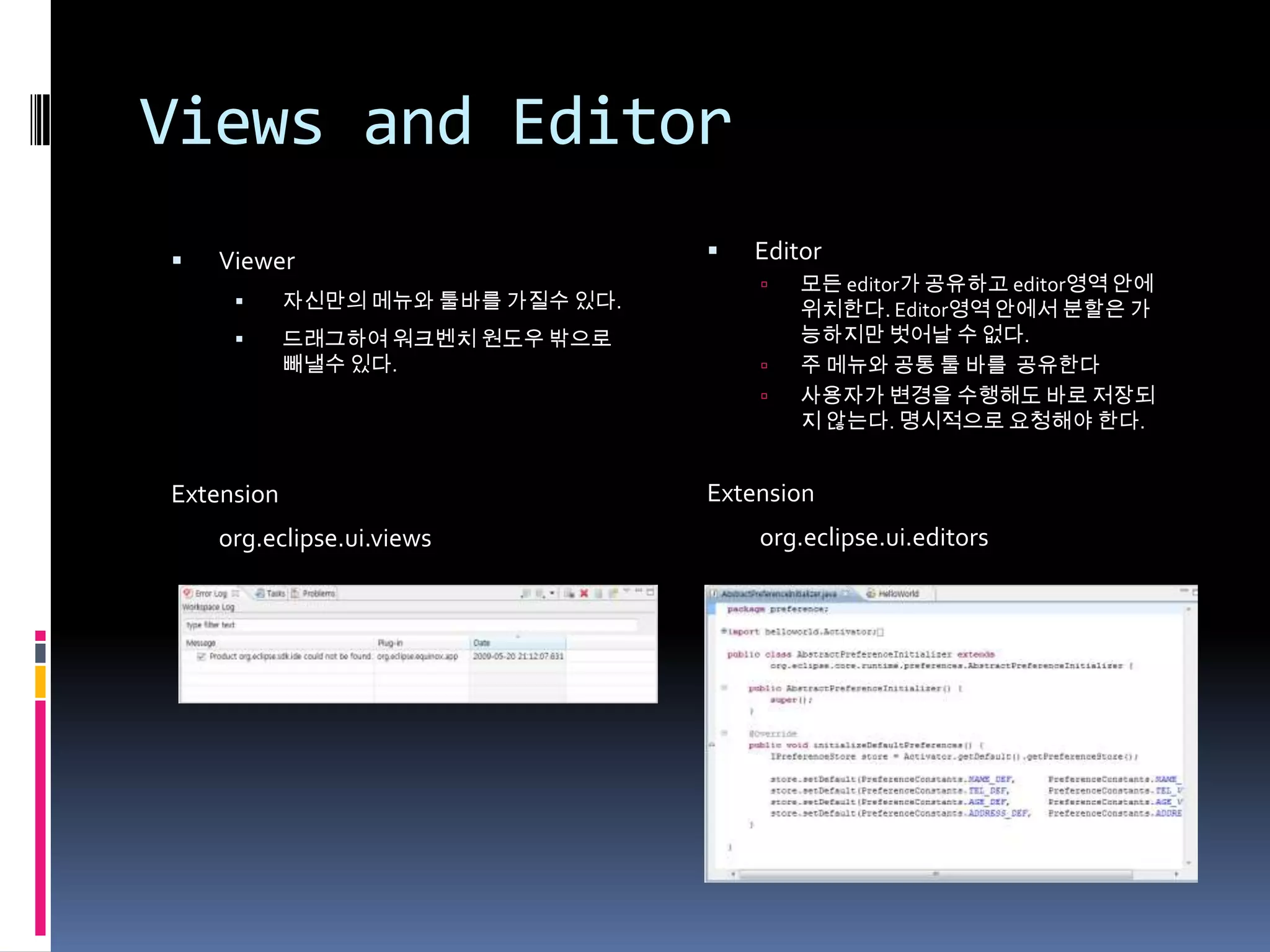

23. Views and Editor
 Viewer  Editor
 모든 editor가 공유하고 editor영역 안에
 자신만의 메뉴와 툴바를 가질수 있다. 위치한다. Editor영역 안에서 분할은 가
 드래그하여 워크벤치 원도우 밖으로 능하지만 벗어날 수 없다.
빼낼수 있다.  주 메뉴와 공통 툴 바를 공유한다
 사용자가 변경을 수행해도 바로 저장되
지 않는다. 명시적으로 요청해야 한다.
Extension Extension
org.eclipse.ui.views org.eclipse.ui.editors

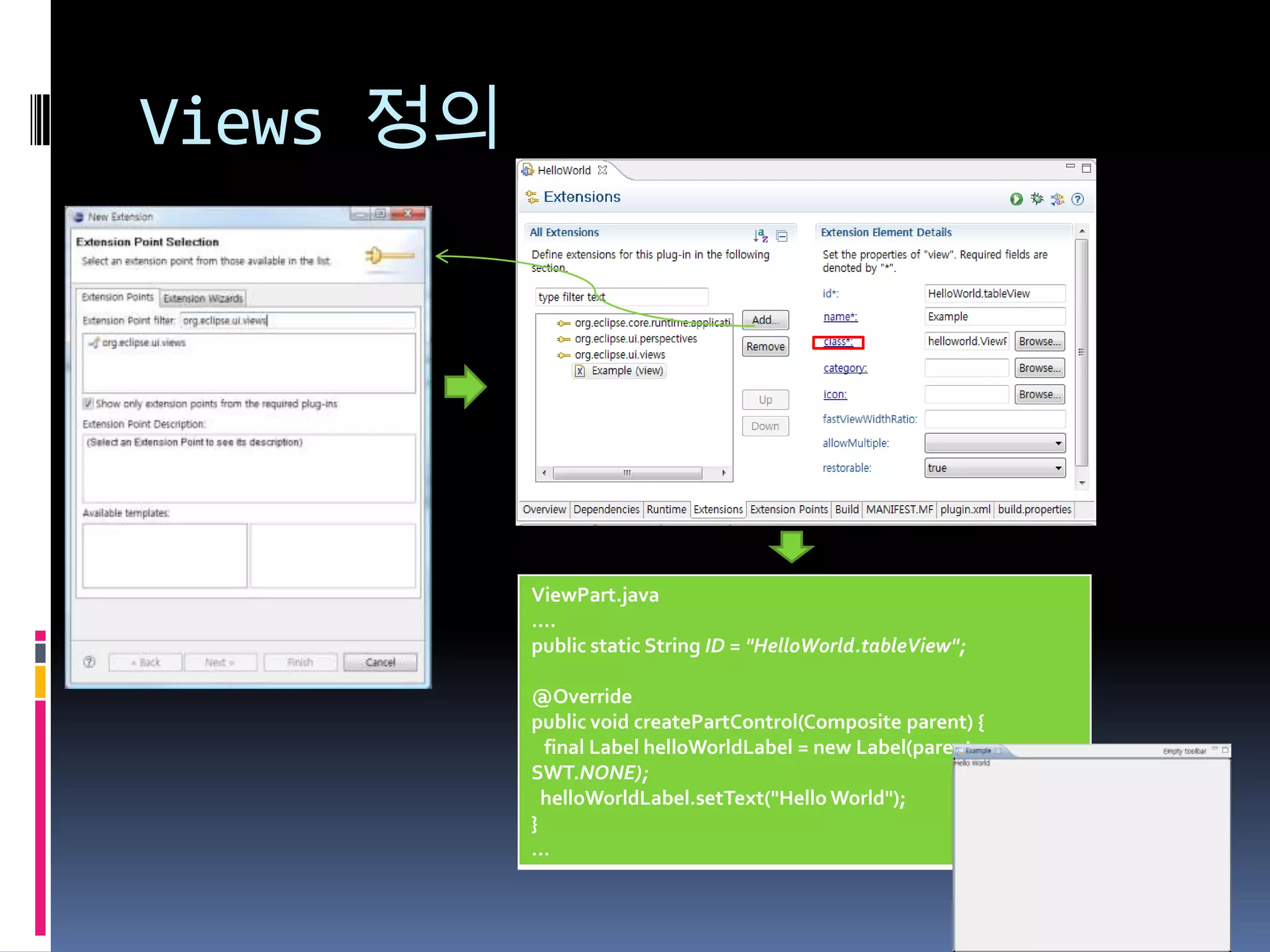

24. Views 정의
ViewPart.java
….
public static String ID = "HelloWorld.tableView";
@Override
public void createPartControl(Composite parent) {
final Label helloWorldLabel = new Label(parent,
SWT.NONE);
helloWorldLabel.setText("Hello World");
}
…

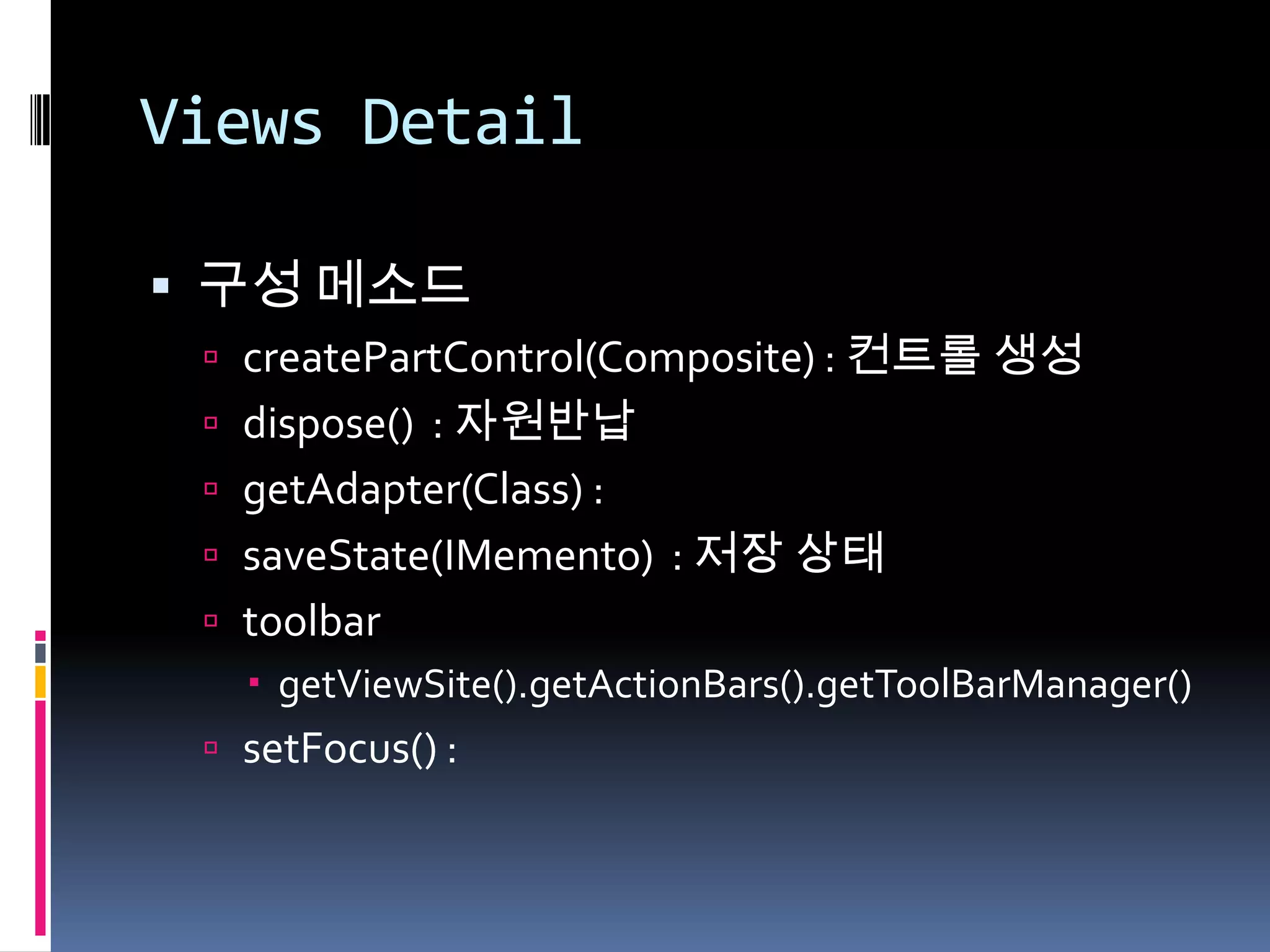

25. Views Detail
 구성 메소드
 createPartControl(Composite) : 컨트롤 생성
 dispose() : 자원반납
 getAdapter(Class) :
 saveState(IMemento) : 저장 상태
 toolbar
 getViewSite().getActionBars().getToolBarManager()
 setFocus() :

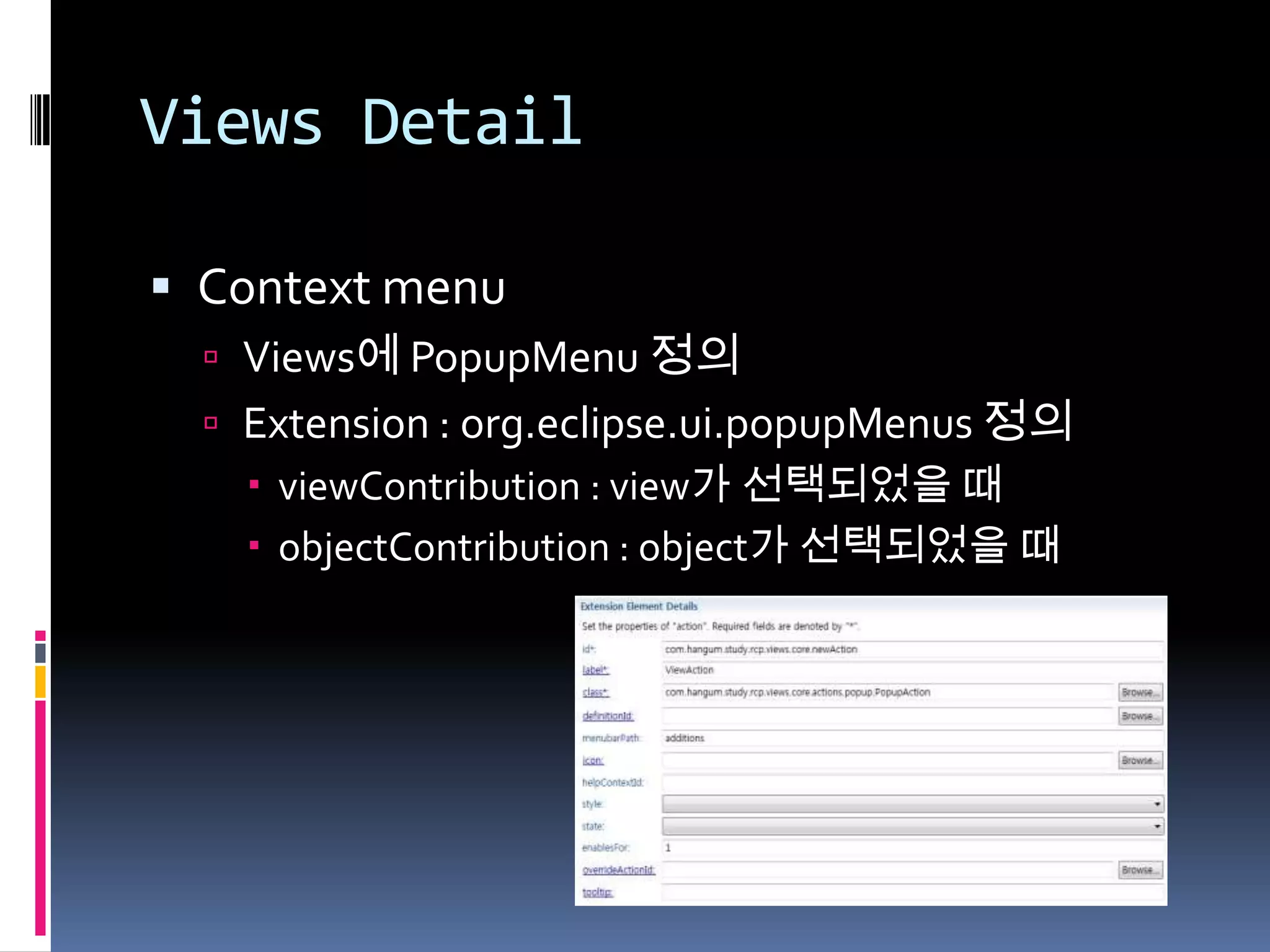

26. Views Detail
 Context menu
 Views에 PopupMenu 정의
 Extension : org.eclipse.ui.popupMenus 정의
 viewContribution : view가 선택되었을 때
 objectContribution : object가 선택되었을 때

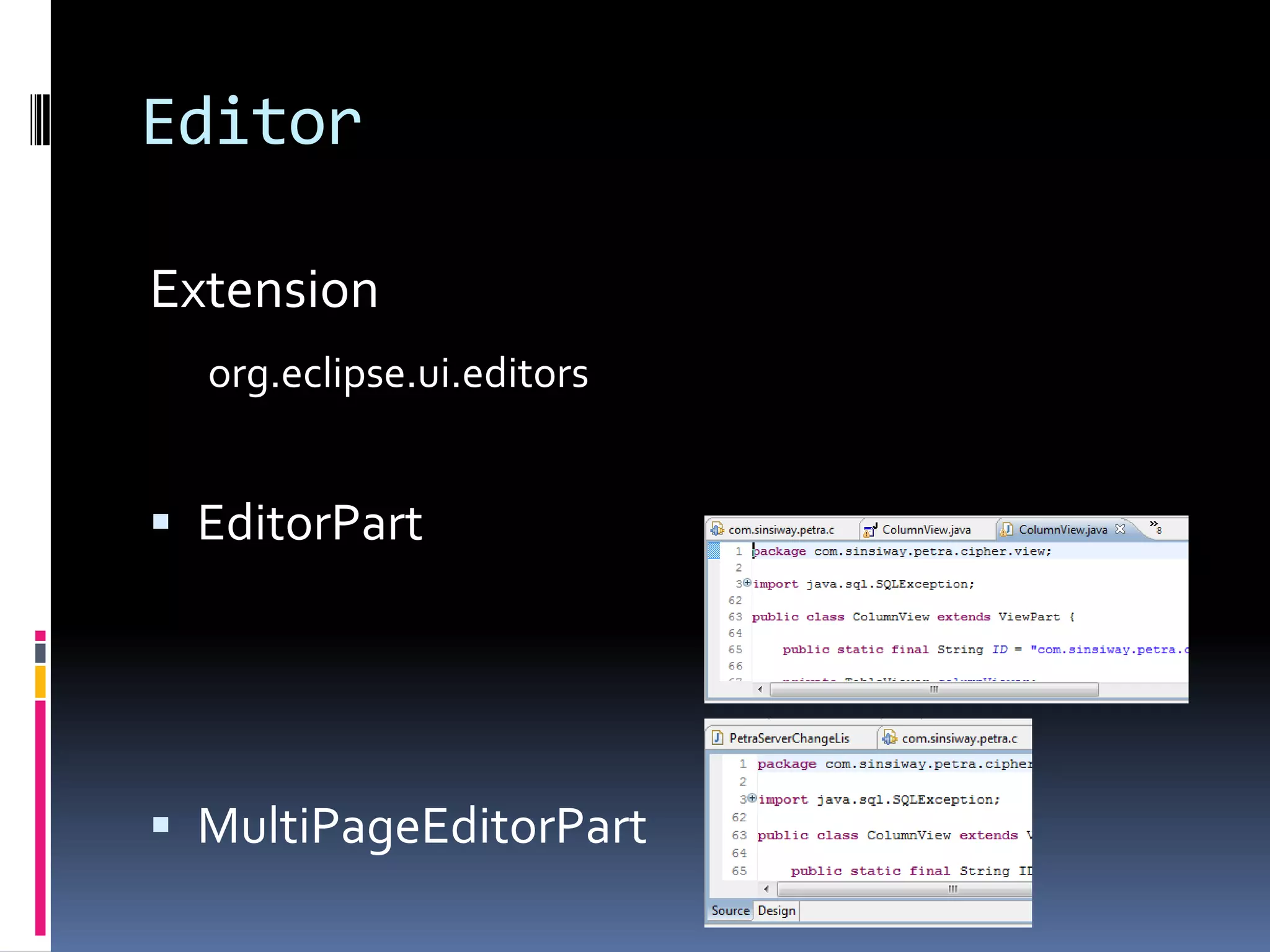

27. Editor
Extension
org.eclipse.ui.editors
 EditorPart
 MultiPageEditorPart

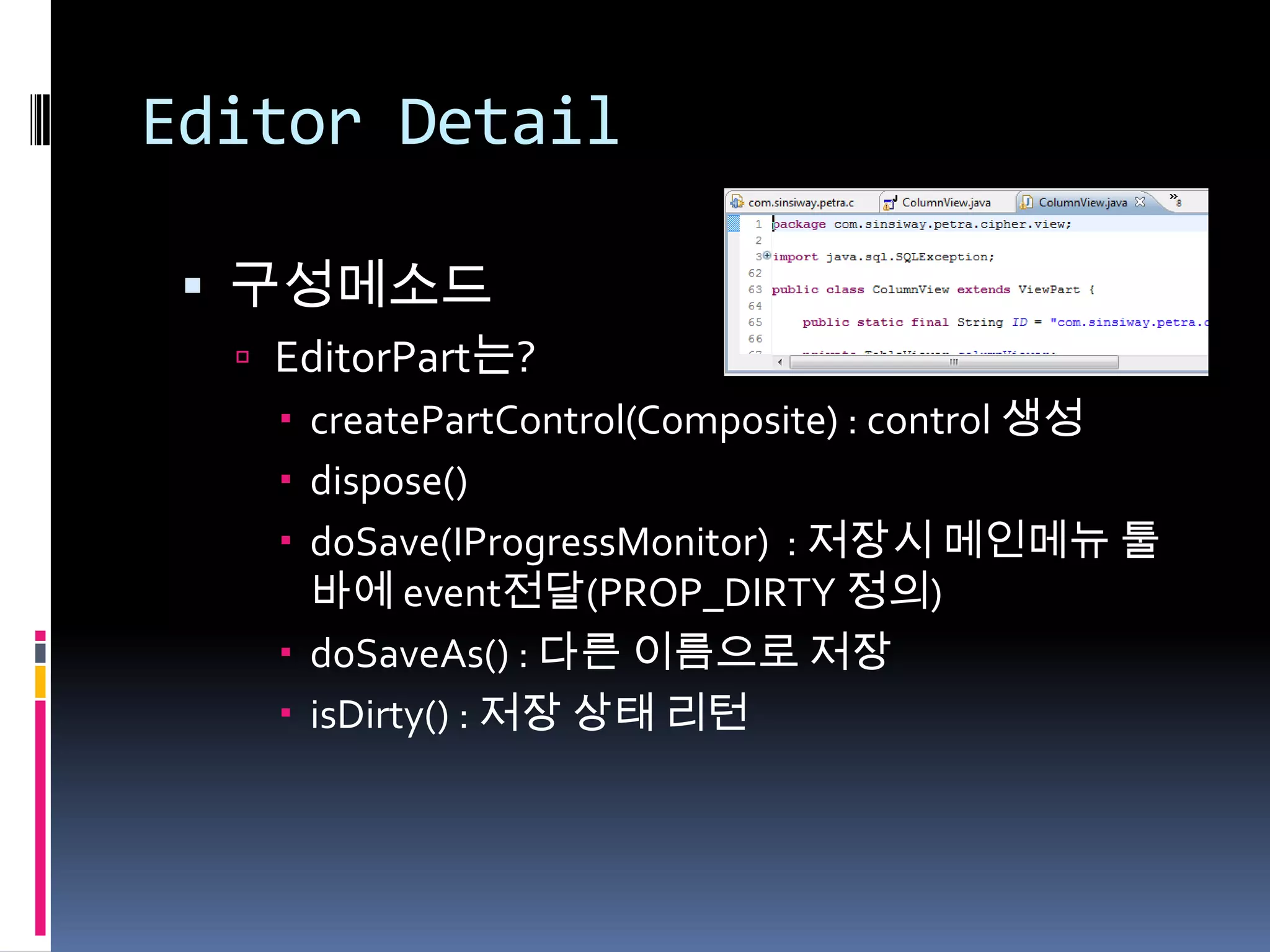

28. Editor Detail
 구성메소드
 EditorPart는?
 createPartControl(Composite) : control 생성
 dispose()
 doSave(IProgressMonitor) : 저장시 메인메뉴 툴
바에 event전달(PROP_DIRTY 정의)
 doSaveAs() : 다른 이름으로 저장
 isDirty() : 저장 상태 리턴

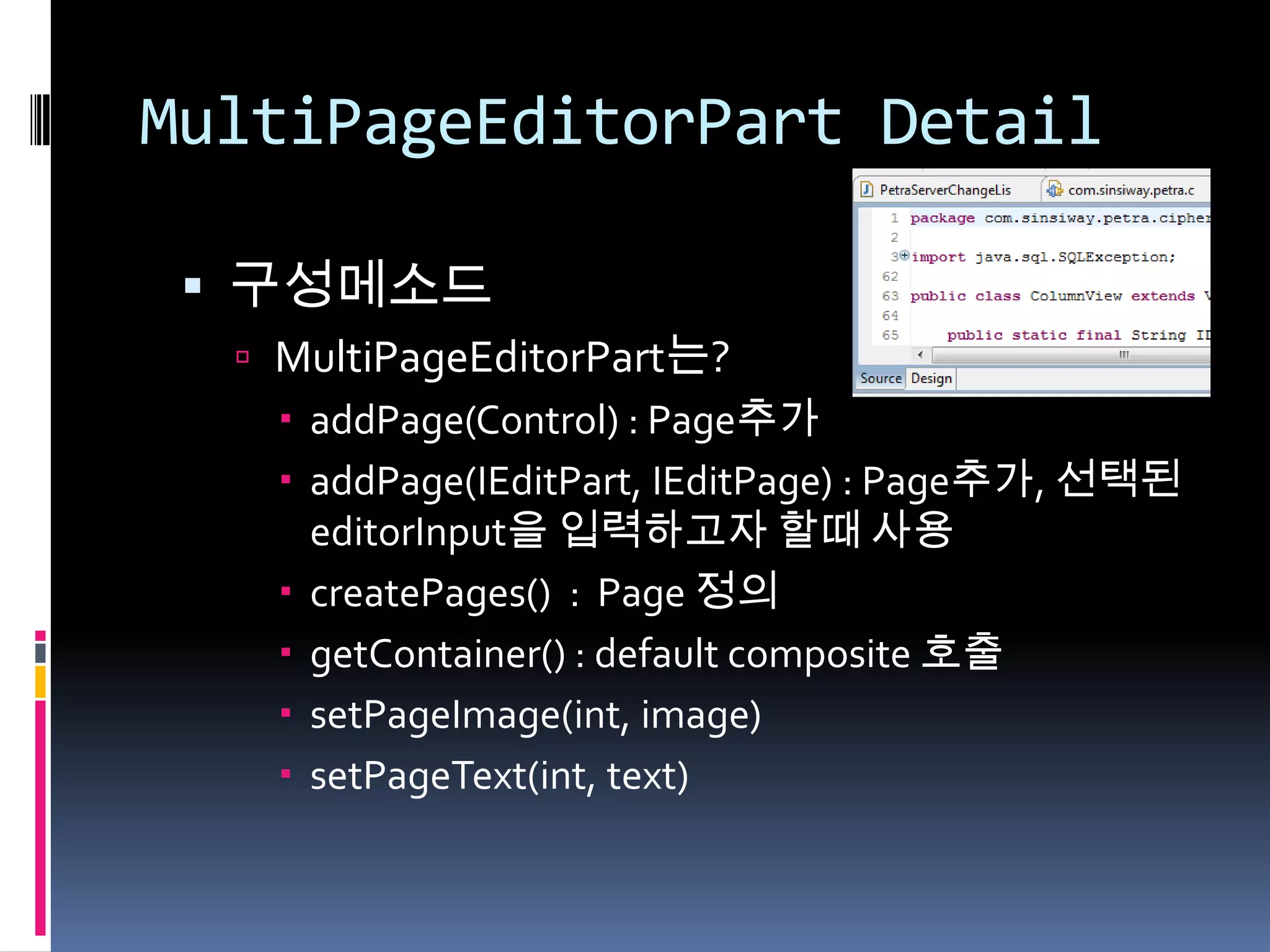

29. MultiPageEditorPart Detail
 구성메소드
 MultiPageEditorPart는?
 addPage(Control) : Page추가
 addPage(IEditPart, IEditPage) : Page추가, 선택된
editorInput을 입력하고자 할때 사용
 createPages() : Page 정의
 getContainer() : default composite 호출
 setPageImage(int, image)
 setPageText(int, text)

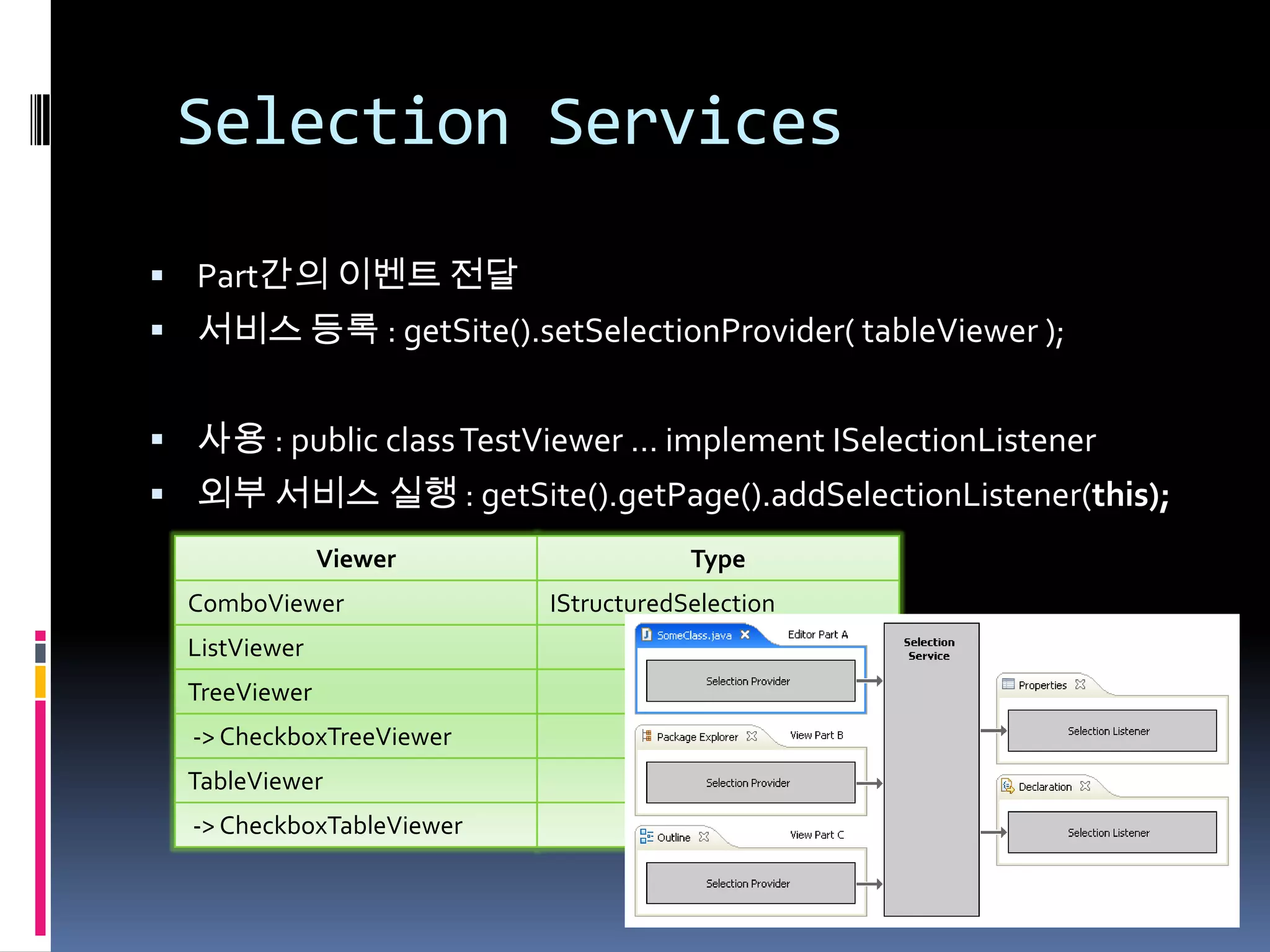

30. Selection Services
 Part간의 이벤트 전달
 서비스 등록 : getSite().setSelectionProvider( tableViewer );
 사용 : public class TestViewer … implement ISelectionListener
 외부 서비스 실행 : getSite().getPage().addSelectionListener(this);
Viewer Type
ComboViewer IStructuredSelection
ListViewer ‘’
TreeViewer ‘’
-> CheckboxTreeViewer ‘’
TableViewer ‘’
-> CheckboxTableViewer ‘’

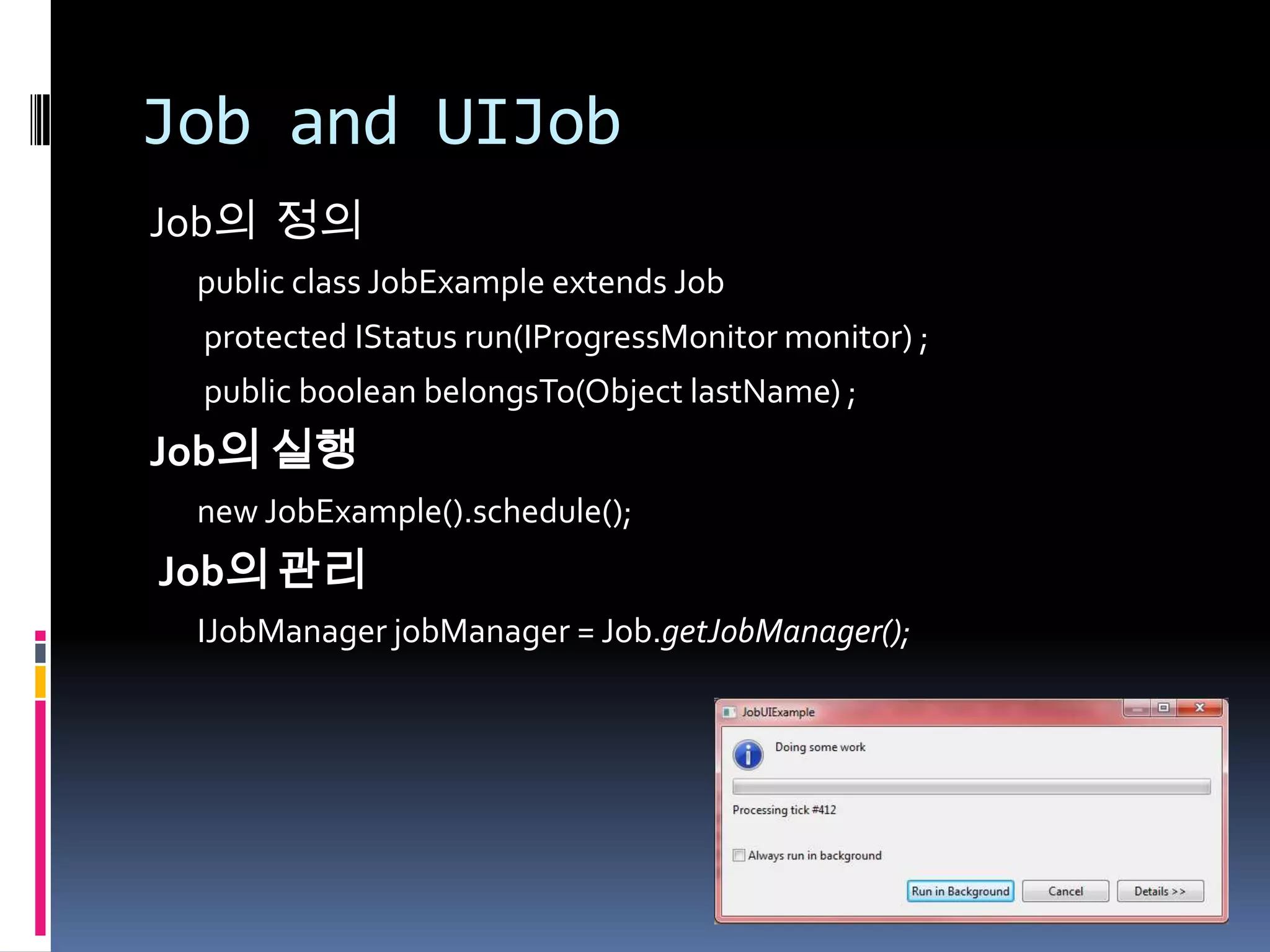

31. Job and UIJob
Job의 정의
public class JobExample extends Job
protected IStatus run(IProgressMonitor monitor) ;
public boolean belongsTo(Object lastName) ;
Job의 실행
new JobExample().schedule();
Job의 관리
IJobManager jobManager = Job.getJobManager();

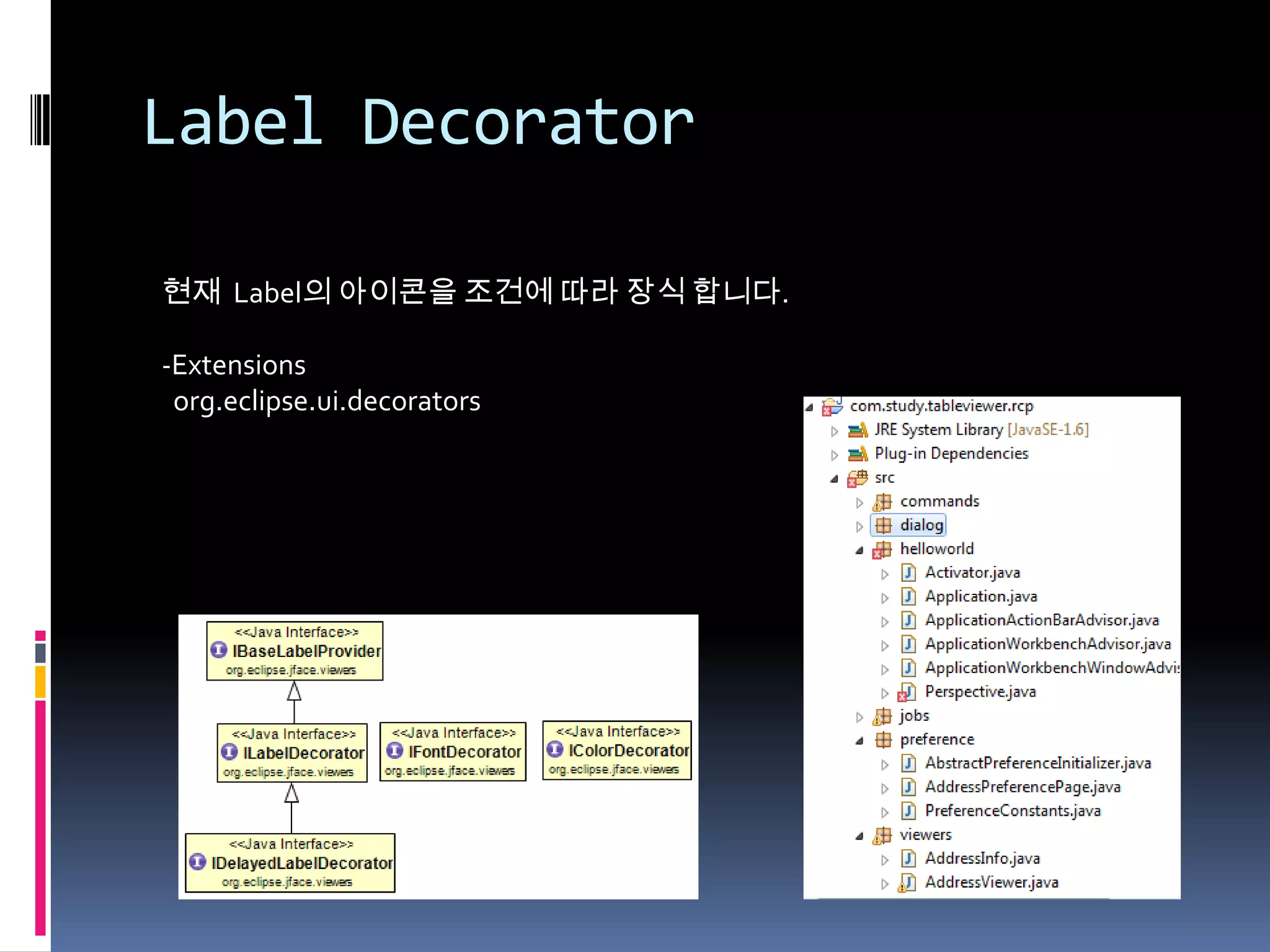

32. Label Decorator
현재 Label의 아이콘을 조건에 따라 장식 합니다.
-Extensions
org.eclipse.ui.decorators

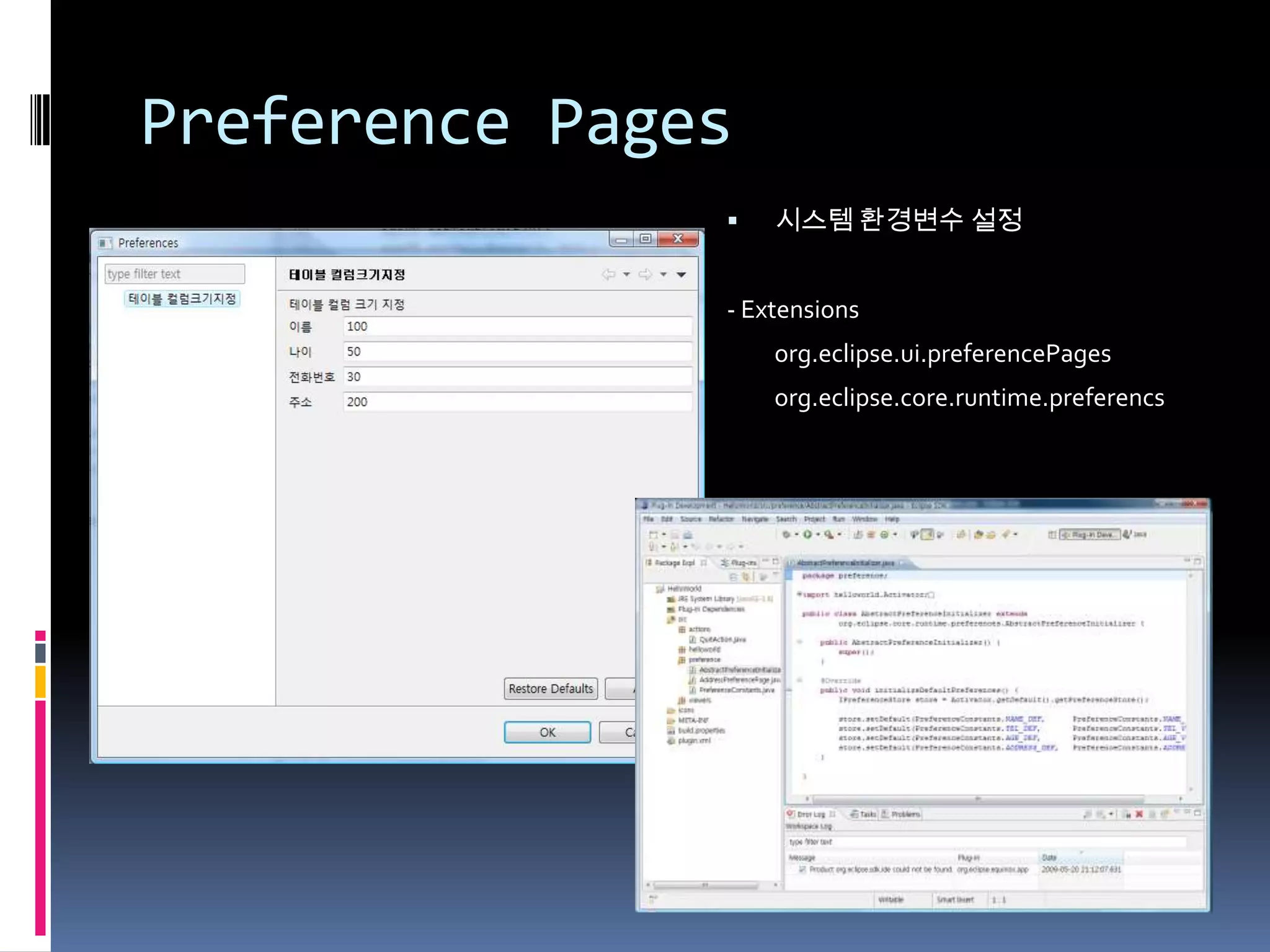

33. Preference Pages
 시스템 환경변수 설정
- Extensions
org.eclipse.ui.preferencePages
org.eclipse.core.runtime.preferencs

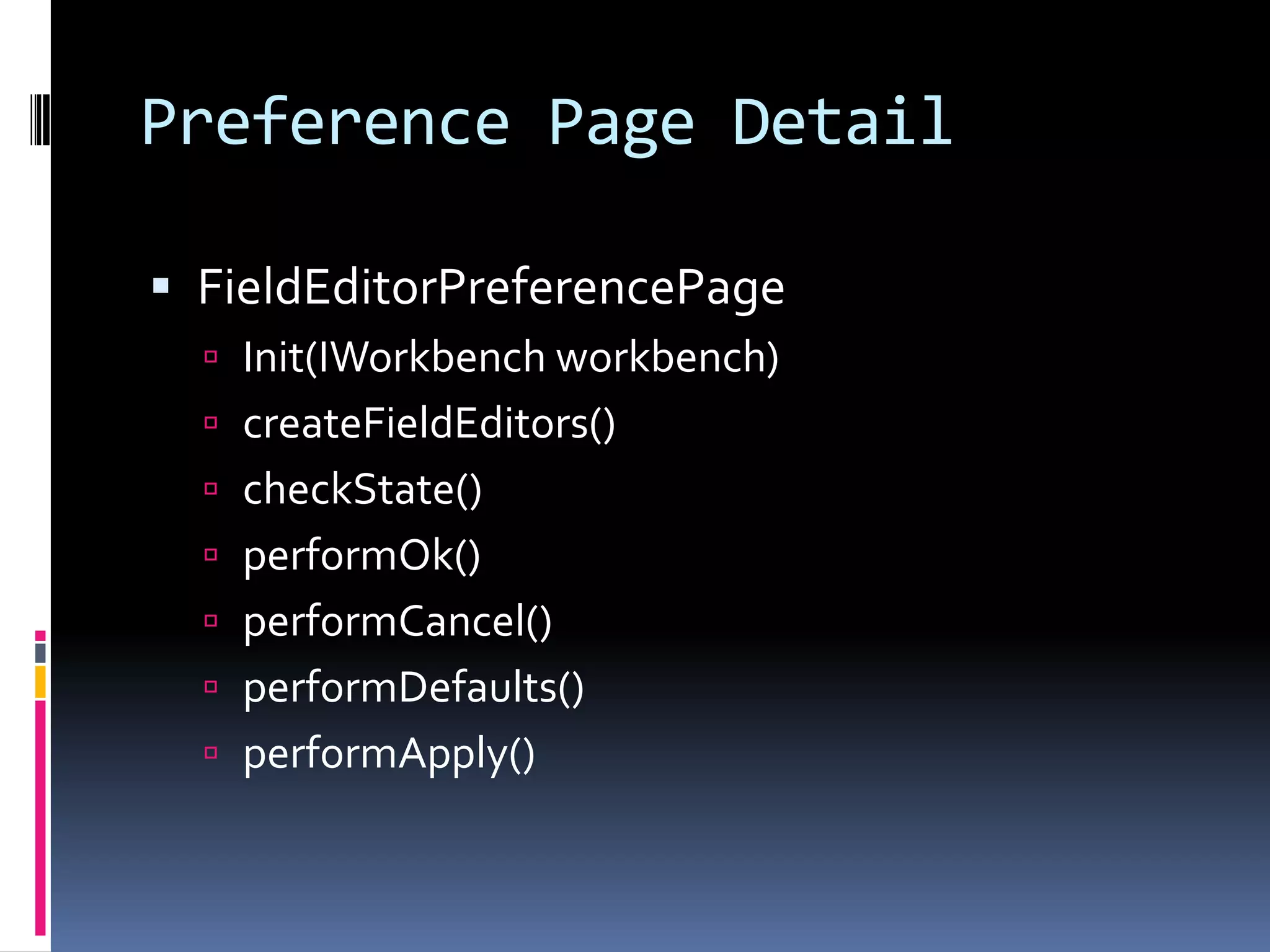

34. Preference Page Detail
 FieldEditorPreferencePage
 Init(IWorkbench workbench)
 createFieldEditors()
 checkState()
 performOk()
 performCancel()
 performDefaults()
 performApply()

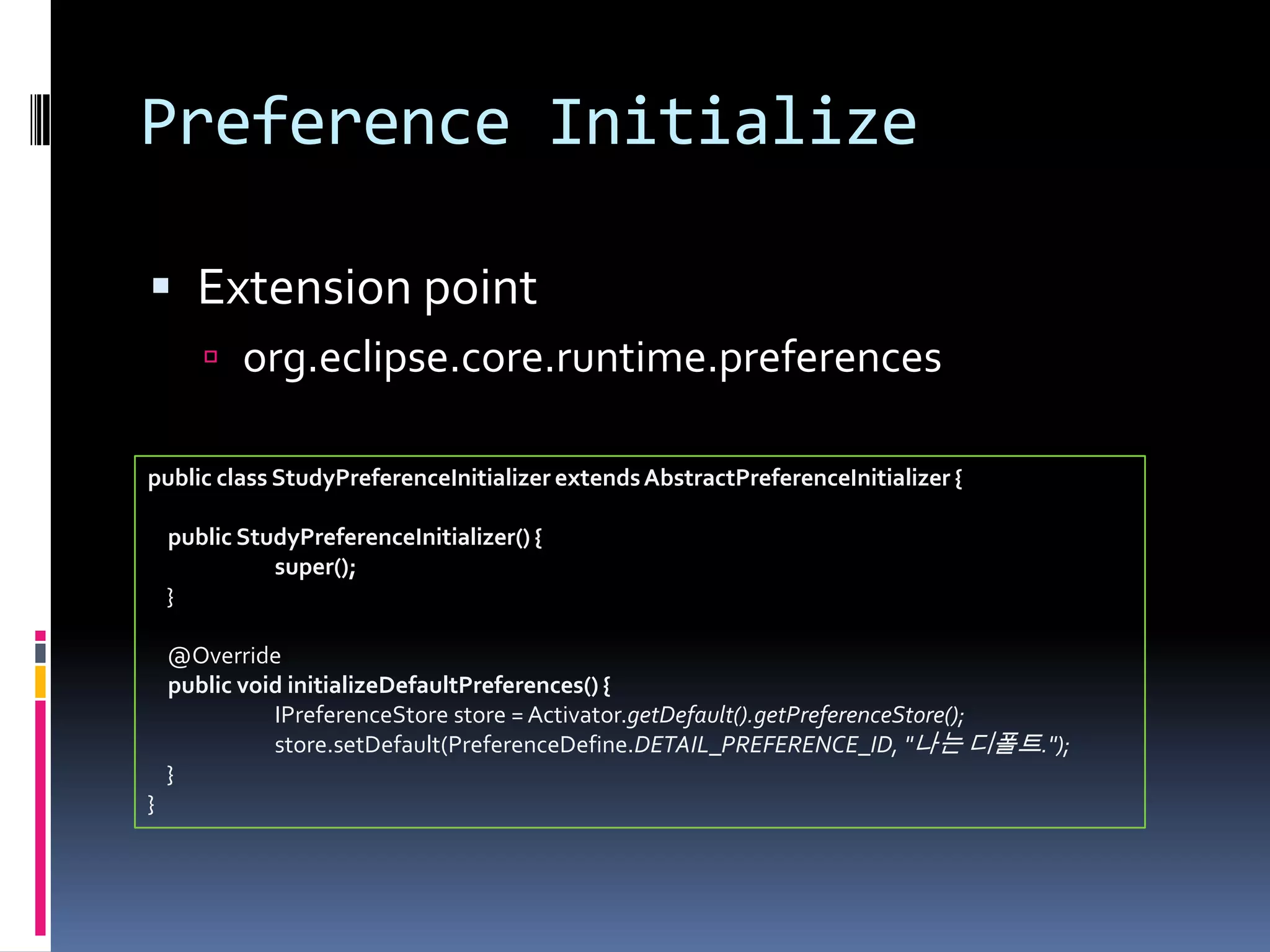

35. Preference Initialize
 Extension point
 org.eclipse.core.runtime.preferences
public class StudyPreferenceInitializer extends AbstractPreferenceInitializer {
public StudyPreferenceInitializer() {
super();
}
@Override
public void initializeDefaultPreferences() {
IPreferenceStore store = Activator.getDefault().getPreferenceStore();
store.setDefault(PreferenceDefine.DETAIL_PREFERENCE_ID, "나는 디폴트.");
}
}

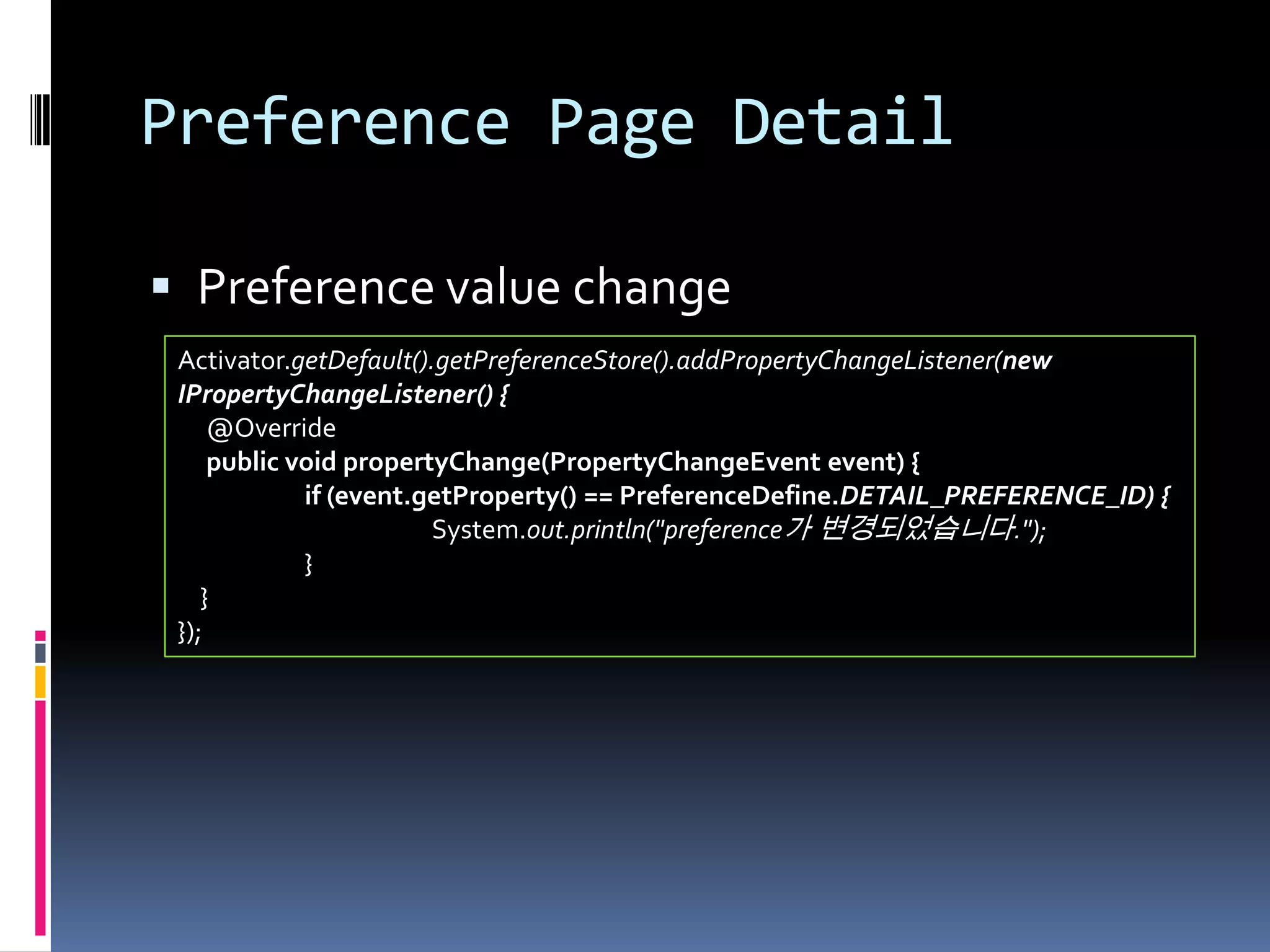

36. Preference Page Detail
 Preference value change
Activator.getDefault().getPreferenceStore().addPropertyChangeListener(new
IPropertyChangeListener() {
@Override
public void propertyChange(PropertyChangeEvent event) {
if (event.getProperty() == PreferenceDefine.DETAIL_PREFERENCE_ID) {
System.out.println("preference가 변경되었습니다.");
}
}
});

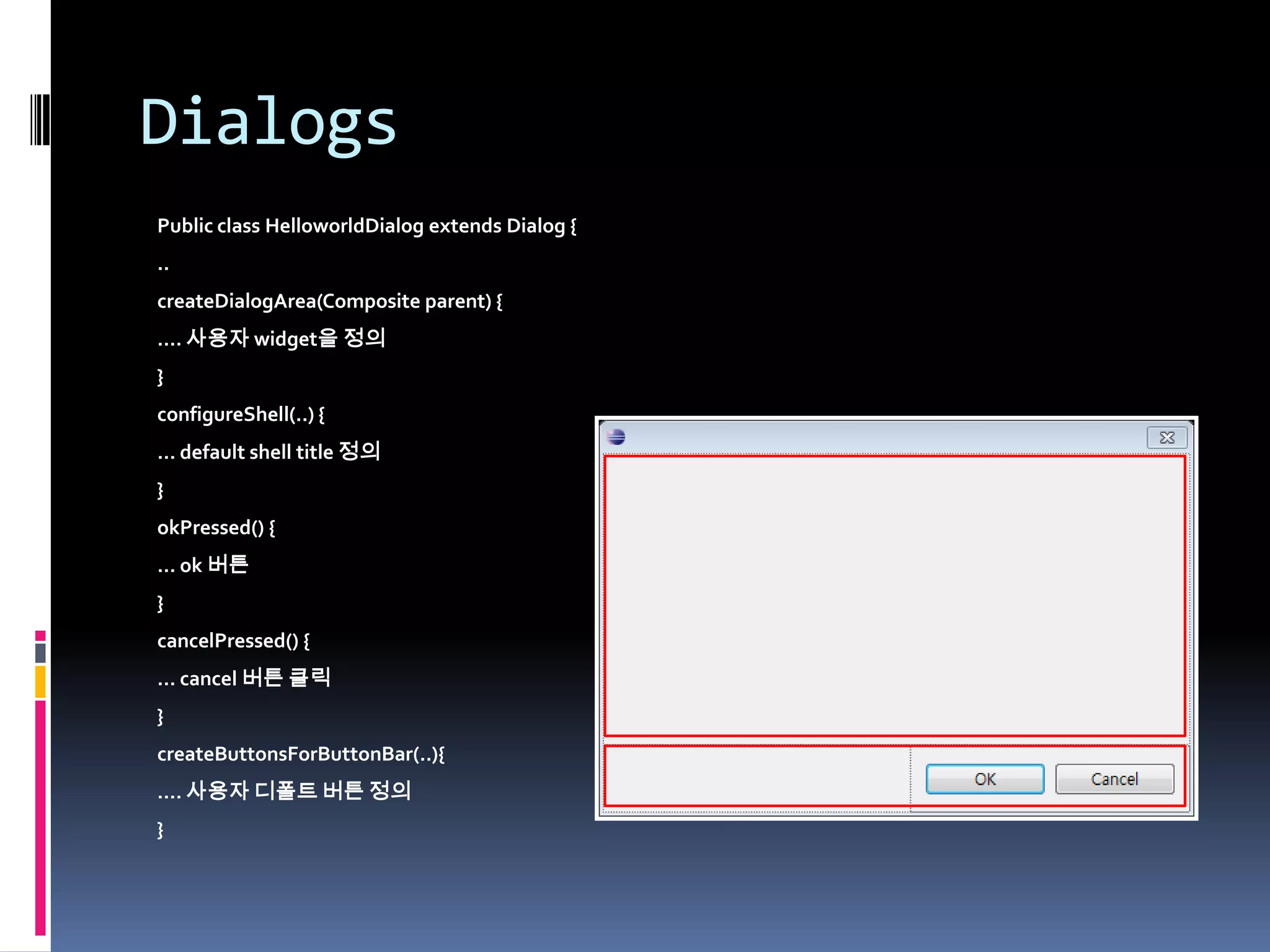

37. Dialogs
Public class HelloworldDialog extends Dialog {
..
createDialogArea(Composite parent) {
…. 사용자 widget을 정의
}
configureShell(..) {
… default shell title 정의
}
okPressed() {
… ok 버튼
}
cancelPressed() {
… cancel 버튼 클릭
}
createButtonsForButtonBar(..){
…. 사용자 디폴트 버튼 정의
}

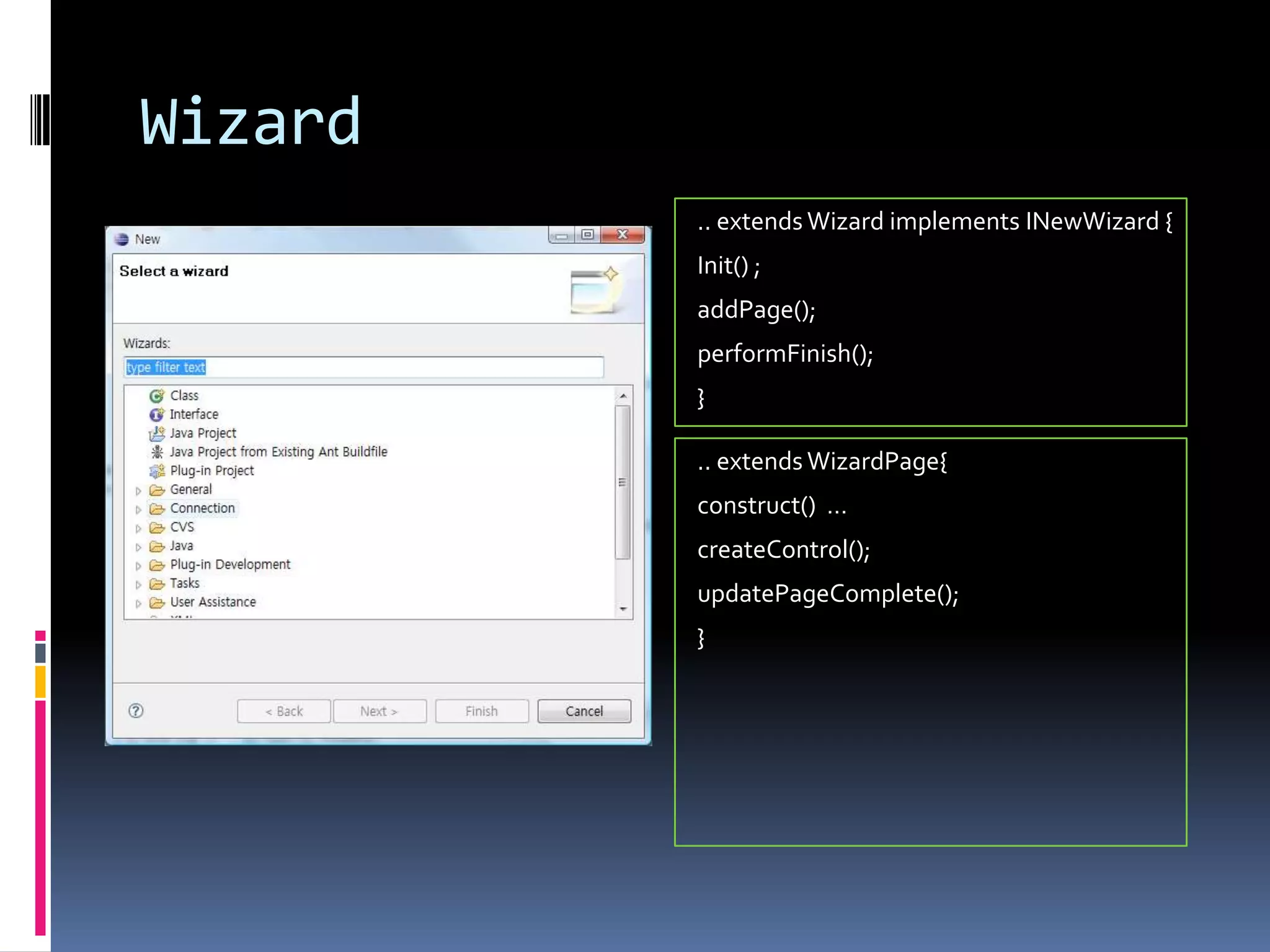

38. Wizard
.. extends Wizard implements INewWizard {
Init() ;
addPage();
performFinish();
}
.. extends WizardPage{
construct() …
createControl();
updatePageComplete();
}

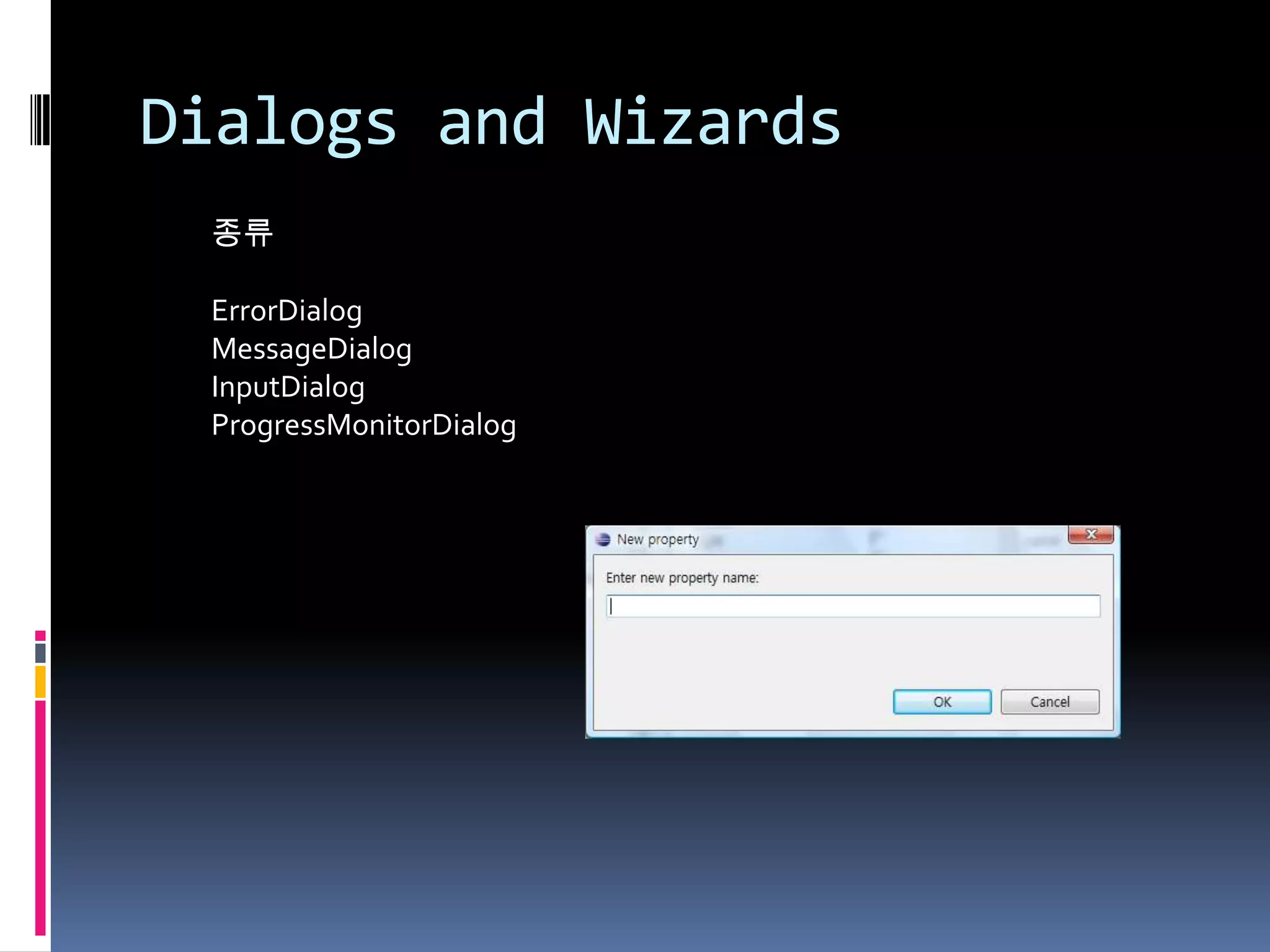

39. Dialogs and Wizards
종류
ErrorDialog
MessageDialog
InputDialog
ProgressMonitorDialog

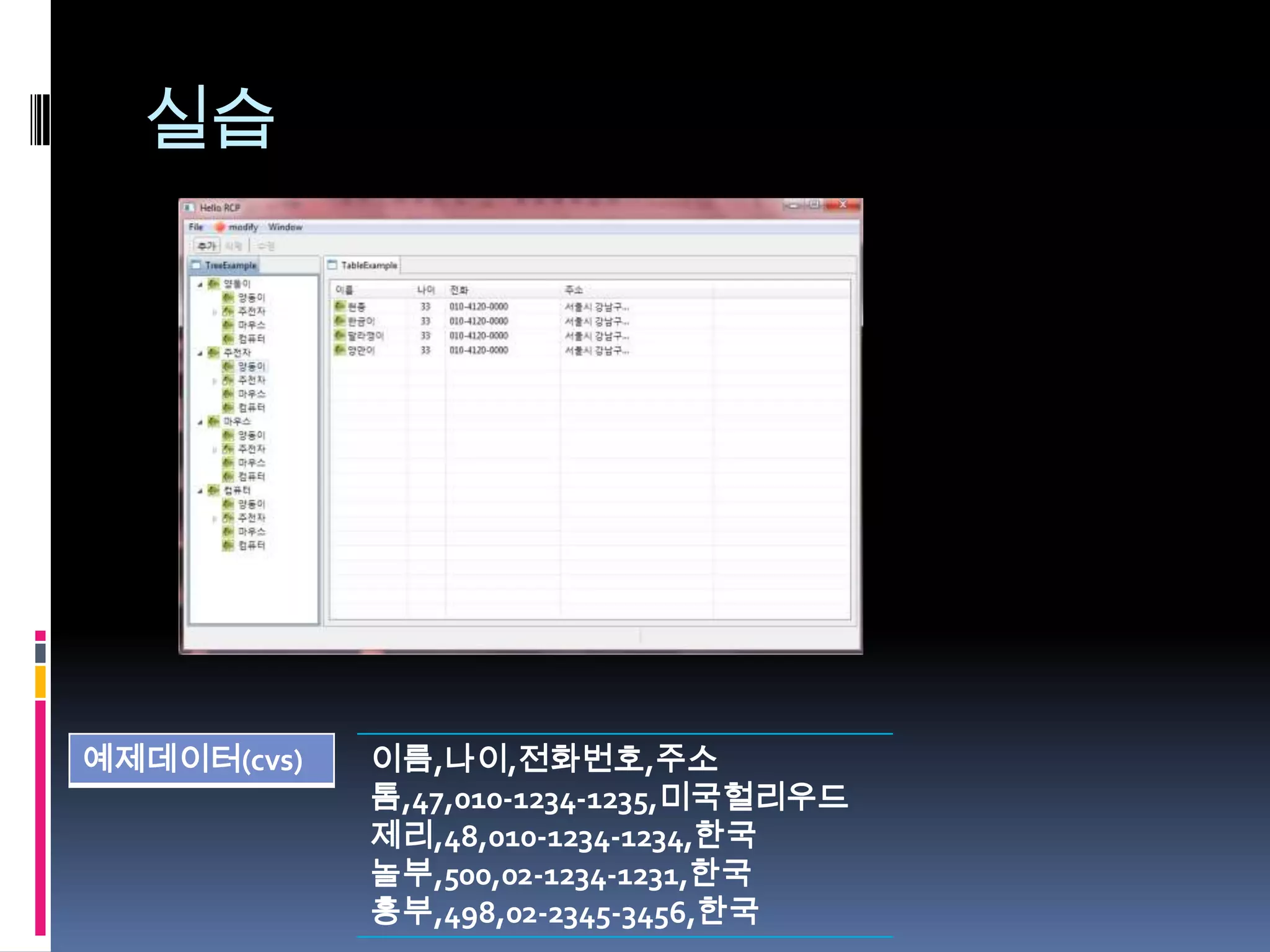

40. 실습
예제데이터(cvs) 이름,나이,전화번호,주소
톰,47,010-1234-1235,미국헐리우드
제리,48,010-1234-1234,한국
놀부,500,02-1234-1231,한국
흥부,498,02-2345-3456,한국

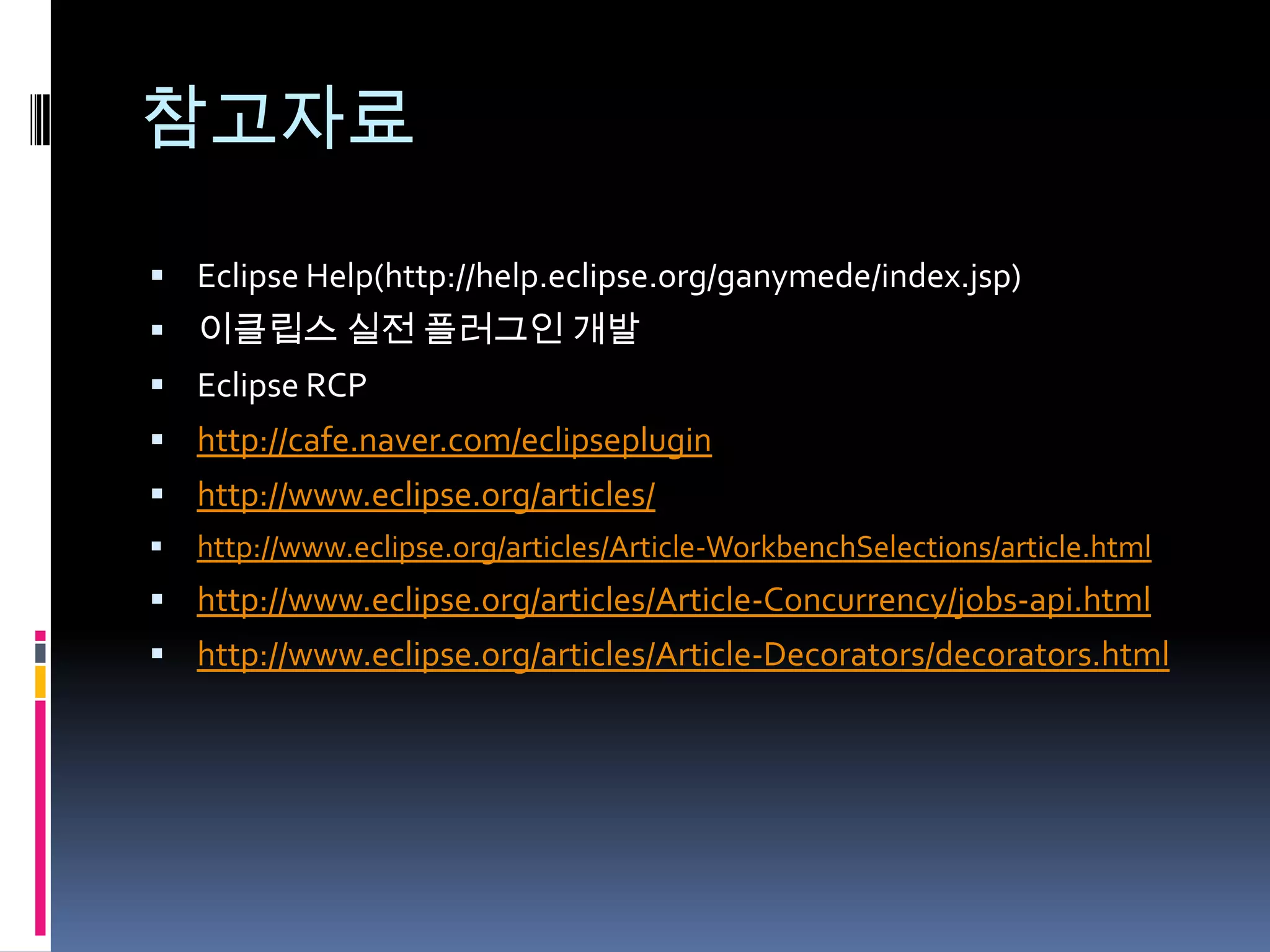

41. 참고자료
 Eclipse Help(http://help.eclipse.org/ganymede/index.jsp)
 이클립스 실전 플러그인 개발
 Eclipse RCP
 http://cafe.naver.com/eclipseplugin
 http://www.eclipse.org/articles/
 http://www.eclipse.org/articles/Article-WorkbenchSelections/article.html
 http://www.eclipse.org/articles/Article-Concurrency/jobs-api.html
 http://www.eclipse.org/articles/Article-Decorators/decorators.html
