Định luật Ohm đối với toàn mạch mô tả mối quan hệ giữa cường độ dòng điện và suất điện động, cho thấy dòng điện tỷ lệ thuận với suất điện động và tỷ lệ nghịch với điện trở toàn phần. Hiện tượng đoản mạch xảy ra khi điện trở mạch ngoài không đáng kể, gây hại cho nguồn điện. Định luật này phù hợp với định luật bảo toàn và chuyển hóa năng lượng.

1. ĐỊNH LUẬT OHM ĐỐI VỚI TOÀN MẠCH Georg Simon Ohm (1789-1854)

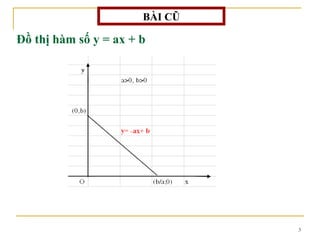

3. Đồ thị hàm số y = ax + b BÀI CŨ

4. Nhắc lại nội dung định luật Ohm đối với đoạn mạch chỉ chứa điện trở R Mối liên hệ giữa cường độ dòng điện I và hiệu điện thế U? I~ U BÀI CŨ

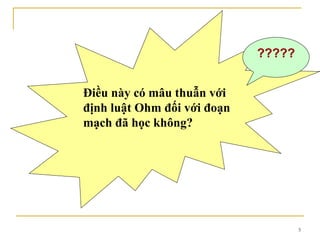

5. Điều này có mâu thuẫn với định luật Ohm đối với đoạn mạch đã học không? ?????

6. ĐỊNH LUẬT OHM ĐỐI VỚI TOÀN MẠCH Georg Simon Ohm (1789-1854)

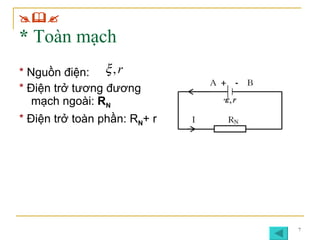

7. * Toàn mạch * Nguồn điện: * Điện trở tương đương mạch ngoài: R N * Điện trở toàn phần: R N + r 

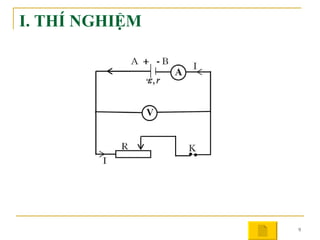

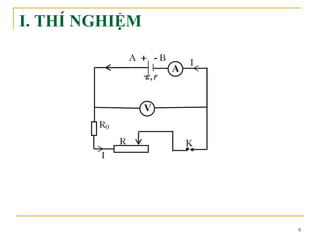

8. I. THÍ NGHIỆM

9. I. THÍ NGHIỆM

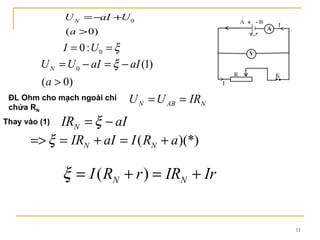

11. ĐL Ohm cho mạch ngoài chỉ chứa R N Thay vào (1)

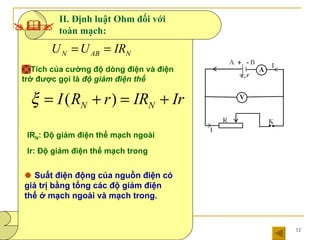

12. II. Định luật Ohm đối với toàn mạch: IR N : Độ giảm điện thế mạch ngoài Ir: Độ giảm điện thế mạch trong  Suất điện động của nguồn điện có giá trị bằng tổng các độ giảm điện thế ở mạch ngoài và mạch trong.   Tích của cường độ dòng điện và điện trở được gọi là độ giảm điện thế

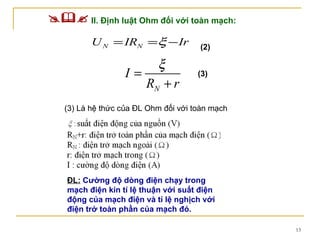

13.  II. Định luật Ohm đối với toàn mạch: (3) (2) ĐL: Cường độ dòng điện chạy trong mạch điện kín tỉ lệ thuận với suất điện động của mạch điện và tỉ lệ nghịch với điện trở toàn phần của mạch đó. (3) Là hệ thức của ĐL Ohm đối với toàn mạch

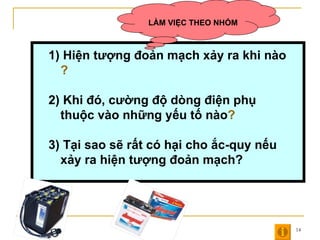

14. 1) Hiện tượng đoản mạch xảy ra khi nào ? 2) Khi đó, cường độ dòng điện phụ thuộc vào những yếu tố nào ? 3) Tại sao sẽ rất có hại cho ắc-quy nếu xảy ra hiện tượng đoản mạch? LÀM VIỆC THEO NHÓM

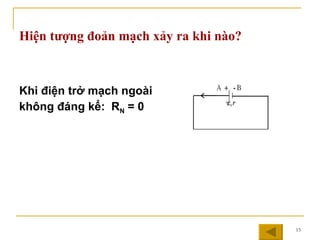

15. Hiện tượng đoản mạch xảy ra khi nào? Khi điện trở mạch ngoài không đáng kể: R N = 0

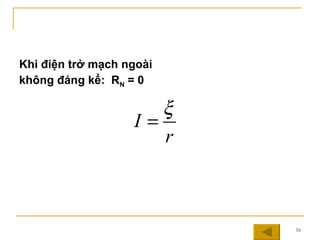

16. Khi điện trở mạch ngoài không đáng kể: R N = 0

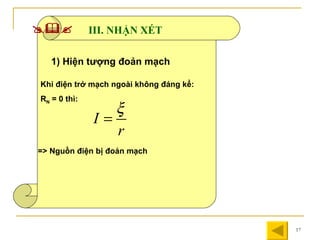

17. III. NHẬN XÉT  1) Hiện tượng đoản mạch Khi điện trở mạch ngoài không đáng kể: R N = 0 thì: => Nguồn điện bị đoản mạch

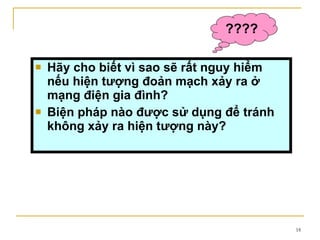

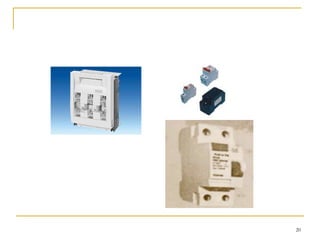

18. Hãy cho biết vì sao sẽ rất nguy hiểm nếu hiện tượng đoản mạch xảy ra ở mạng điện gia đình? Biện pháp nào được sử dụng để tránh không xảy ra hiện tượng này? ????

21. Hãy chứng tỏ rằng ĐL Ohm đối với toàn mạch hoàn toàn phù hợp với ĐL bảo toàn và chuyển hoá năng lượng. ???

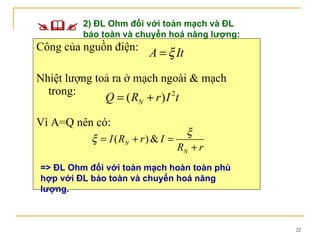

22. Công của nguồn điện: Nhiệt lượng toả ra ở mạch ngoài & mạch trong: Vì A=Q nên có:  2) ĐL Ohm đối với toàn mạch và ĐL bảo toàn và chuyển hoá năng lượng: => ĐL Ohm đối với toàn mạch hoàn toàn phù hợp với ĐL bảo toàn và chuyển hoá năng lượng.

23.  3) Hiệu suất của nguồn điện: U N : Hiệu điện thế mạch ngoài : Suất điện động của nguồn

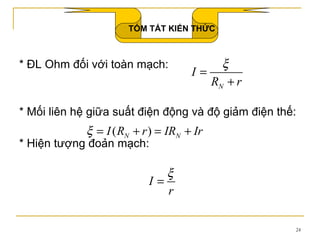

24. * ĐL Ohm đối với toàn mạch: * Mối liên hệ giữa suất điện động và độ giảm điện thế: * Hiện tượng đoản mạch: TÓM TẮT KIẾN THỨC
