Dokumen tersebut membahas tentang proses pengelasan SMAW (Shielded Metal Arc Welding) yang mencakup dasar-dasar pengelasan, jenis sambungan las, posisi pengelasan, jenis elektroda, kelebihan dan keterbatasan proses, kompatibilitas dengan logam dasar, spesifikasi elektroda, pengaturan arus las, aksesoris yang digunakan, dan jenis mesin las SMAW.

1. p t. m u l t i m a y a k a
1
20/03/09
DASAR PENGELASAN

2. p t. m u l t i m a y a k a
2
20/03/09

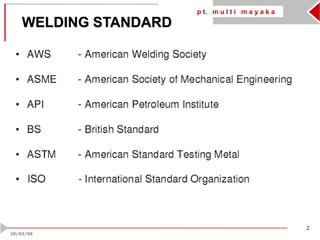

WELDING STANDARD

3. p t. m u l t i m a y a k a
3
20/03/09

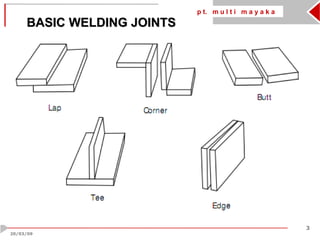

BASIC WELDING JOINTS

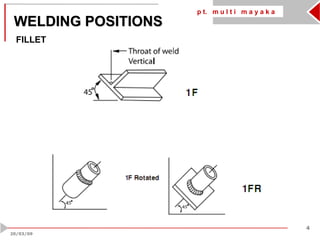

4. p t. m u l t i m a y a k a
4
20/03/09
WELDING POSITIONS
FILLET

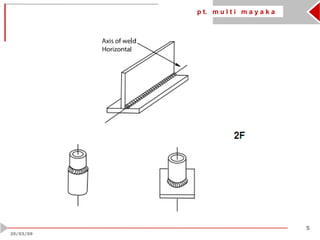

5. p t. m u l t i m a y a k a
5
20/03/09

6. p t. m u l t i m a y a k a
6
20/03/09

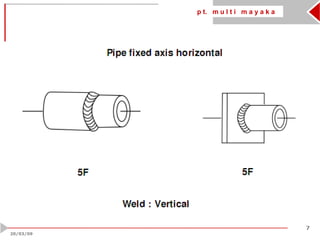

7. p t. m u l t i m a y a k a
7
20/03/09

8. p t. m u l t i m a y a k a
8
20/03/09
GROOVE

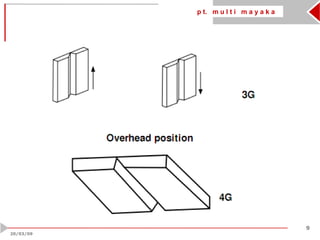

9. p t. m u l t i m a y a k a
9
20/03/09

10. p t. m u l t i m a y a k a
10
20/03/09

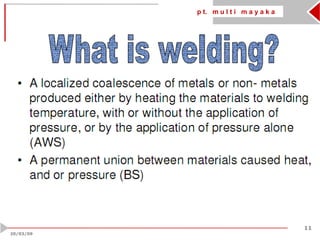

11. p t. m u l t i m a y a k a
11
20/03/09

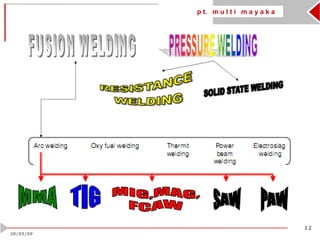

12. p t. m u l t i m a y a k a
12
20/03/09

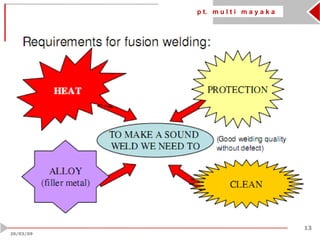

13. p t. m u l t i m a y a k a
13
20/03/09

14. p t. m u l t i m a y a k a
14
20/03/09

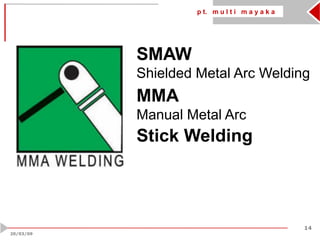

SMAW
Shielded Metal Arc Welding
MMA
Manual Metal Arc
Stick Welding

15. p t. m u l t i m a y a k a
15
20/03/09

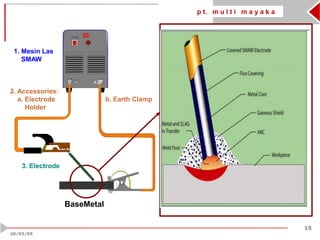

1. Mesin Las
SMAW
2. Accessories:
a. Electrode
Holder
b. Earth Clamp
3. Electrode
BaseMetal

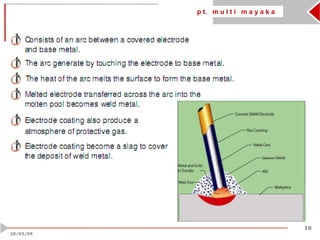

16. p t. m u l t i m a y a k a
16
20/03/09

17. p t. m u l t i m a y a k a
17
20/03/09

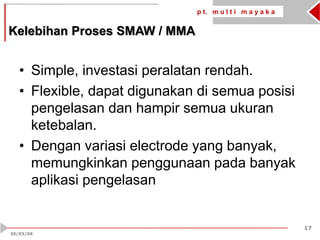

• Simple, investasi peralatan rendah.
• Flexible, dapat digunakan di semua posisi
pengelasan dan hampir semua ukuran
ketebalan.
• Dengan variasi electrode yang banyak,
memungkinkan penggunaan pada banyak
aplikasi pengelasan
Kelebihan Proses SMAW / MMA

18. p t. m u l t i m a y a k a
18
20/03/09

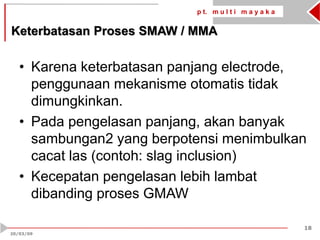

• Karena keterbatasan panjang electrode,
penggunaan mekanisme otomatis tidak
dimungkinkan.
• Pada pengelasan panjang, akan banyak
sambungan2 yang berpotensi menimbulkan
cacat las (contoh: slag inclusion)
• Kecepatan pengelasan lebih lambat
dibanding proses GMAW
Keterbatasan Proses SMAW / MMA

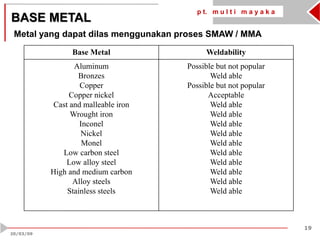

19. p t. m u l t i m a y a k a
19
20/03/09
Possible but not popular
Weld able
Possible but not popular
Acceptable
Weld able
Weld able
Weld able
Weld able
Weld able
Weld able
Weld able
Weld able
Weld able
Weld able
Aluminum
Bronzes
Copper
Copper nickel
Cast and malleable iron
Wrought iron
Inconel
Nickel
Monel
Low carbon steel
Low alloy steel
High and medium carbon
Alloy steels
Stainless steels
WeldabilityBase Metal
BASE METAL
Metal yang dapat dilas menggunakan proses SMAW / MMA

20. p t. m u l t i m a y a k a
20
20/03/09

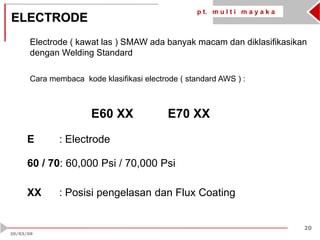

ELECTRODE
Electrode ( kawat las ) SMAW ada banyak macam dan diklasifikasikan
dengan Welding Standard
Cara membaca kode klasifikasi electrode ( standard AWS ) :
E60 XX E70 XX
60 / 70: 60,000 Psi / 70,000 Psi
E : Electrode
XX : Posisi pengelasan dan Flux Coating

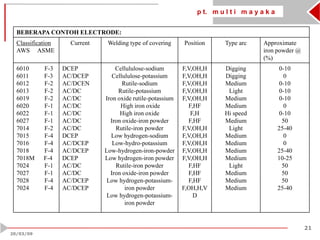

21. p t. m u l t i m a y a k a
21
20/03/09
0-10
0
0-10
0-10
0-10
0
0-10
50
25-40
0
0
25-40
10-25
50
50
50
25-40
Digging
Digging
Medium
Light
Medium
Medium
Hi speed
Medium
Light
Medium
Medium
Medium
Medium
Light
Medium
Medium
Medium
F,V,OH,H
F,V,OH,H
F,V,OH,H
F,V,OH,H
F,V,OH,H
F,HF
F,H
F,HF
F,V,OH,H
F,V,OH,H
F,V,OH,H
F,V,OH,H
F,V,OH,H
F,HF
F,HF
F,HF
F,OH,H,V
D
Cellululose-sodium
Cellululose-potassium
Rutile-sodium
Rutile-potassium
Iron oxide rutile-potassium
High iron oxide
High iron oxide
Iron oxide-iron powder
Rutile-iron powder
Low hydrogen-sodium
Low-hydro-potassium
Low-hydrogen-iron-powder
Low hydrogen-iron powder
Rutile-iron powder
Iron oxide-iron powder
Low hydrogen-potassium-
iron powder
Low hydrogen-potassium-
iron powder
DCEP
AC/DCEP
AC/DCEN
AC/DC
AC/DC
AC/DC
AC/DC
AC/DC
AC/DC
DCEP
AC/DCEP
AC/DCEP
DCEP
AC/DC
AC/DC
AC/DCEP
AC/DCEP
6010 F-3
6011 F-3
6012 F-2
6013 F-2
6019 F-2
6020 F-1
6022 F-1
6027 F-1
7014 F-2
7015 F-4
7016 F-4
7018 F-4
7018M F-4
7024 F-1
7027 F-1
7028 F-4
7024 F-4
Approximate
iron powder @
(%)
Type arcPositionWelding type of coveringCurrentClassification
AWS ASME
BEBERAPA CONTOH ELECTRODE:

22. p t. m u l t i m a y a k a
22
20/03/09

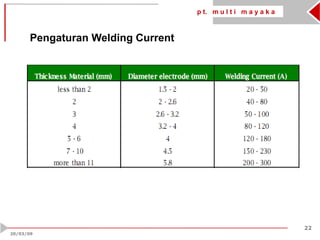

Pengaturan Welding Current

23. p t. m u l t i m a y a k a
23
20/03/09
ACCESSORIES
Electrode Holder Earth Clamp
Helmet Chipping Hammer

24. p t. m u l t i m a y a k a
24
20/03/09

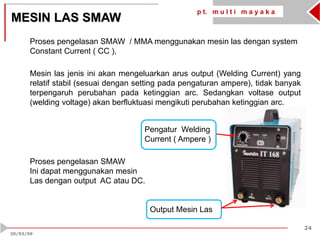

MESIN LAS SMAW
Proses pengelasan SMAW / MMA menggunakan mesin las dengan system
Constant Current ( CC ),
Mesin las jenis ini akan mengeluarkan arus output (Welding Current) yang
relatif stabil (sesuai dengan setting pada pengaturan ampere), tidak banyak
terpengaruh perubahan pada ketinggian arc. Sedangkan voltase output
(welding voltage) akan berfluktuasi mengikuti perubahan ketinggian arc.
Pengatur Welding
Current ( Ampere )
Proses pengelasan SMAW
Ini dapat menggunakan mesin
Las dengan output AC atau DC.
Output Mesin Las

25. p t. m u l t i m a y a k a
25
20/03/09

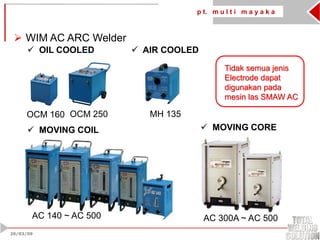

 WIM AC ARC Welder
AC 140 ~ AC 500 AC 300A ~ AC 500
OCM 160 OCM 250 MH 135
Tidak semua jenis
Electrode dapat
digunakan pada
mesin las SMAW AC
 OIL COOLED  AIR COOLED
 MOVING COIL  MOVING CORE

26. p t. m u l t i m a y a k a
26
20/03/09

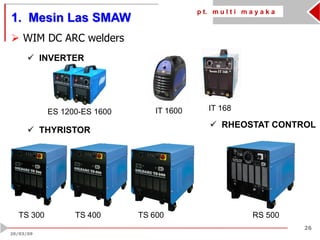

TS 300
IT 168
TS 400 TS 600 RS 500
 WIM DC ARC welders
ES 1200-ES 1600
 INVERTER
 THYRISTOR
 RHEOSTAT CONTROL
1. Mesin Las SMAW
IT 1600

27. p t. m u l t i m a y a k a
27
20/03/09
WIMARC 250 AC/DC
 WIM AC/DC ARC welders
 RHEOSTAT CONTROL

28. p t. m u l t i m a y a k a
