Dokumen ini membahas tentang pengukuran konstruksi dan peralatan pengukuran serta leveling yang harus dipahami dan digunakan oleh siswa. Terdapat berbagai jenis alat pengukuran, termasuk patok, pita ukur, nivo, dan lainnya. Tujuan pembelajaran adalah agar siswa dapat memahami, menggunakan, dan merawat alat-alat tersebut.

1. MELAKSANAKAN PENGUKURAN
KONSTRUKSI
Mengidentifikasi peralatan pengukuran dan
leveling

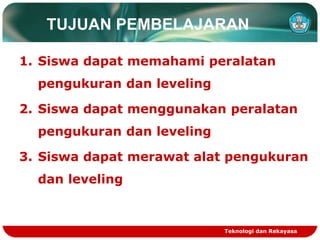

2. TUJUAN PEMBELAJARAN
1. Siswa dapat memahami peralatan
pengukuran dan leveling
2. Siswa dapat menggunakan peralatan
pengukuran dan leveling
3. Siswa dapat merawat alat pengukuran
dan leveling
Teknologi dan Rekayasa

3. Teknologi dan Rekayasa
ALAT-ALAT PENGUKURAN

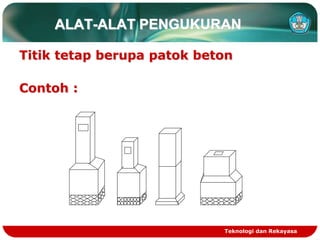

Titik tetap berupa patok beton
Contoh :

4. Teknologi dan Rekayasa
ALAT-ALAT PENGUKURAN

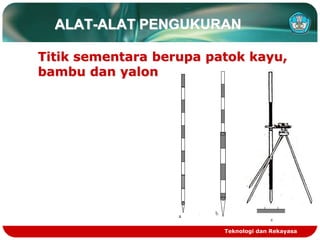

Titik sementara berupa patok kayu,
bambu dan yalon

5. Teknologi dan Rekayasa
ALAT-ALAT PENGUKURAN

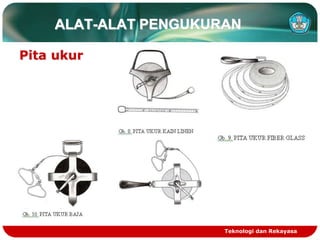

Pita ukur

6. Teknologi dan Rekayasa
ALAT-ALAT PENGUKURAN
Unting-unting

7. Teknologi dan Rekayasa
ALAT-ALAT PENGUKURAN

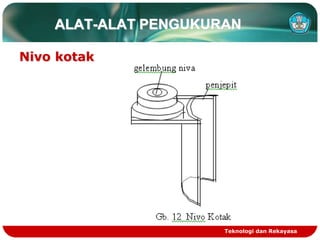

Nivo kotak

8. Teknologi dan Rekayasa
ALAT-ALAT PENGUKURAN
Rantai ukur dan pen ukur
Rantai ukur Pen ukur

9. Teknologi dan Rekayasa
ALAT-ALAT PENGUKURAN
Roda ukur/odometer

10. Teknologi dan Rekayasa
ALAT-ALAT PENGUKURAN

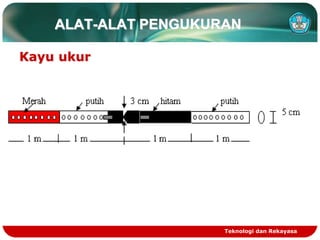

Kayu ukur

11. Teknologi dan Rekayasa
ALAT-ALAT PENGUKURAN

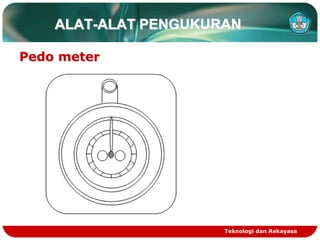

Pedo meter

12. Teknologi dan Rekayasa
ALAT-ALAT PENGUKURAN

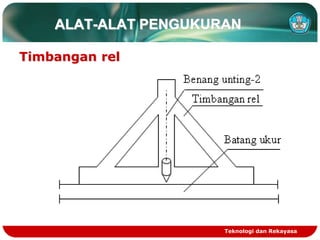

Timbangan rel

13. Teknologi dan Rekayasa
ALAT-ALAT PENGUKURAN

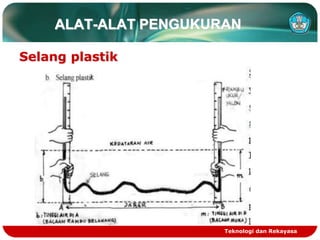

Selang plastik

14. Teknologi dan Rekayasa
ALAT-ALAT PENGUKURAN

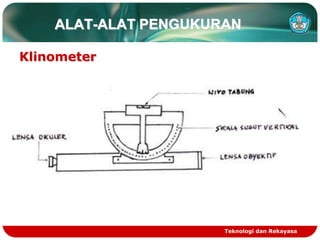

Klinometer

15. Teknologi dan Rekayasa
ALAT-ALAT PENGUKURAN

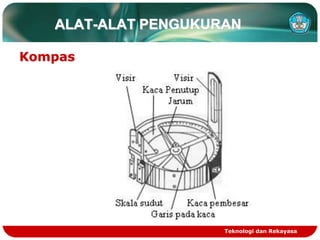

Kompas

16. Teknologi dan Rekayasa
ALAT-ALAT PENGUKURAN

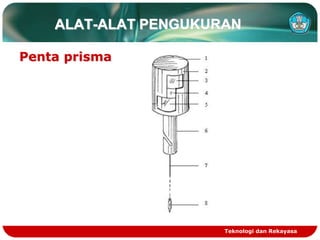

Penta prisma

17. Teknologi dan Rekayasa
ALAT-ALAT PENGUKURAN

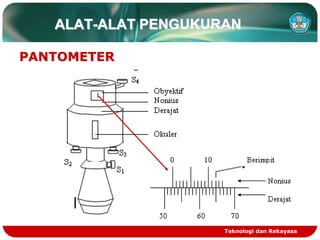

PANTOMETER

18. Teknologi dan Rekayasa
ALAT-ALAT PENGUKURAN

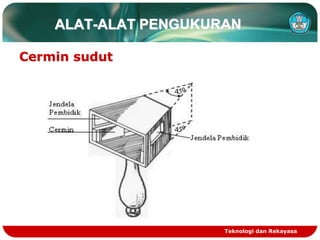

Cermin sudut

19. Teknologi dan Rekayasa
Pesawat penyipat datar

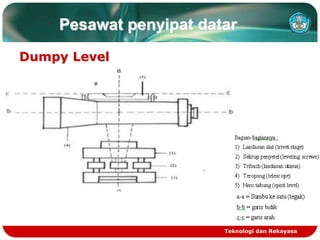

Dumpy Level

20. Teknologi dan Rekayasa
Pesawat penyipat datar
Tilting level

21. Teknologi dan Rekayasa
Pesawat penyipat datar

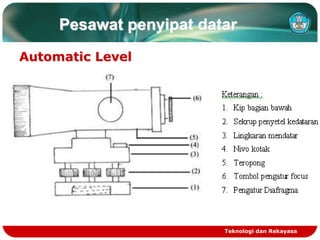

Automatic Level

22. Teknologi dan Rekayasa
Pesawat penyipat datar

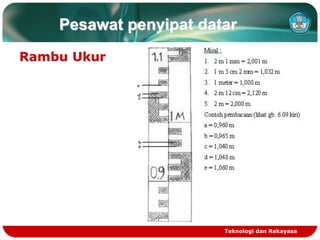

Rambu Ukur

23. Teknologi dan Rekayasa
Pesawat penyipat datar
Tripod
