DAB

CATALOGO GENERALE 50 Hz
2013
ErPeady

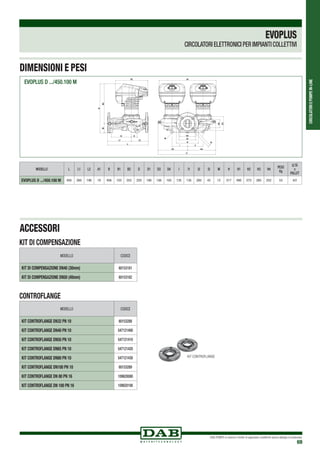

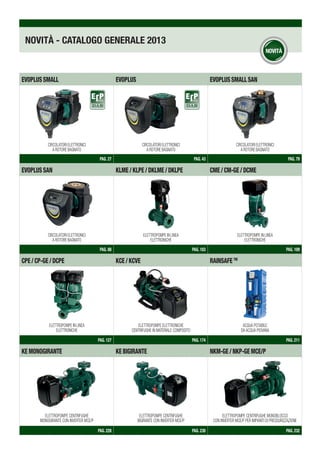

EVOPLUSSMALL EVOPLUS EVOPLUSSMALLSAN
PAG. 27 PAG. 43 PAG. 79
EVOPLUSSAN KLME/KLPE/DKLME/DKLPE CME/CM-GE/DCME
PAG. 88 PAG. 103 PAG. 109
CPE/CP-GE/DCPE KCE/KCVE RAINSAFETM
PAG. 127 PAG. 174 PAG. 211

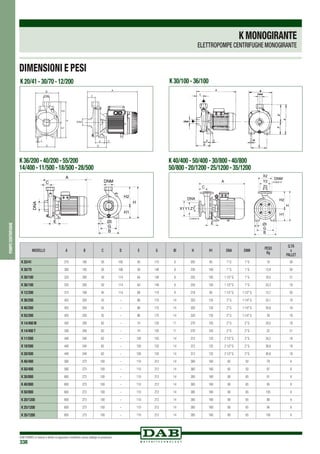

KEMONOGIRANTE KEBIGIRANTE NKM-GE/NKP-GEmce/p
PAG. 228 PAG. 230 PAG. 232
NOVITÀ - CATALOGO GENERALE 2013
CIRCOLATORI ELETTRONICI
A ROTORE BAGNATO
A ROTORE BAGNATO
ELETTROPOMPE IN LINEA
ELETTRONICHE
ELETTROPOMPE CENTRIFUGHE MONOBLOCCO
CON INVERTER MCE/P PER IMPIANTI DI PRESSURIZZAZIONE
A ROTORE BAGNATO
ELETTRONICHE
ELETTROPOMPE ELETTRONICHE
CENTRIFUGHE IN MATERIALE COMPOSITO
ELETTROPOMPE CENTRIFUGHE
MONOGIRANTE CON INVERTER MCE/P
A ROTORE BAGNATO
ELETTRONICHE
ACQUA POTABILE
DA ACQUA PIOVANA
BIGIRANTE CON INVERTER MCE/P
ErPeady
ErPeady

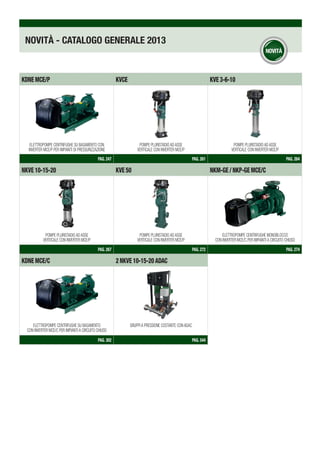

NOVITÀ - CATALOGO GENERALE 2013
KDNEmce/p KVCE KVE3-6-10
PAG. 247 PAG. 261 PAG. 264

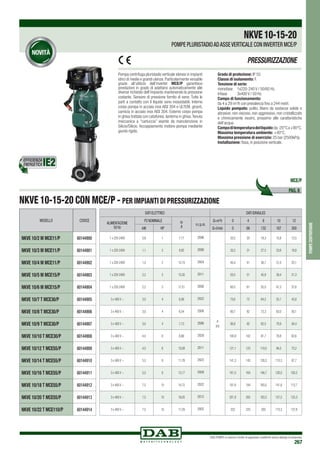

NKVE10-15-20 KVE50 NKM-GE/NKP-GEmce/c
PAG. 267 PAG. 272 PAG. 274

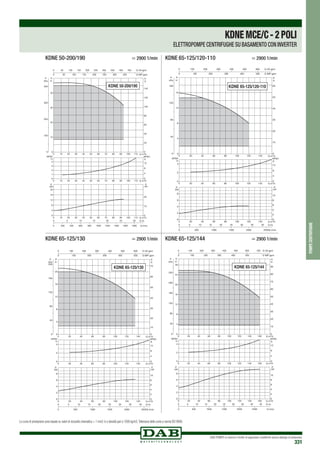

KDNEmce/c 2NKVE10-15-20ADAC
PAG. 302 PAG. 544
POMPE PLURISTADIO AD ASSE
VERTICALE CON INVERTER MCE/P
ELETTROPOMPE CENTRIFUGHE MONOBLOCCO
CON INVERTER MCE/C PER IMPIANTI A CIRCUITO CHIUSO
ELETTROPOMPE CENTRIFUGHE SU BASAMENTO CON
INVERTER MCE/P PER IMPIANTI DI PRESSURIZZAZIONE
ELETTROPOMPE CENTRIFUGHE SU BASAMENTO
CON INVERTER MCE/C PER IMPIANTI A CIRCUITO CHIUSO
GRUPPI A PRESSIONE COSTANTE CON ADAC

ELETTRONICA PAG.1
INDICE

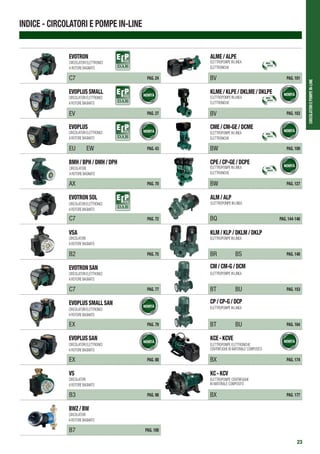

CIRCOLATORI E
POMPE IN LINEA PAG.23
POMPE AUTOADESCANTI E
CENTRIFUGHE MULTISTADIO PAG.179
POMPE CENTRIFUGHE PAG.223
POMPE SOMMERGIBILI PAG.387
POMPE SOMMERSE E
MOTORI SOMMERSI PAG.443
GRUPPI DI PRESSIONE PAG.527

1
ELETTRONICA
MCE/C ADAC
PAG. 2 PAG. 14
MCE/P ACTIVEDRIVER
PAG. 8 PAG. 19
INDICE - ELETTRONICA
INVERTER
E-BOX SMARTPRESS
PAG. 21 PAG. 22
DISPOSITIVI ON/OFF
INVERTERA BORDO POMPA
INVERTERA BORDO POMPA INVERTER
INVERTER DA PARETE
QUADRI DI PROTEZIONE E COMANDO ON/OFF CONTROLLER
AS ED
EAED
AT AR

DAB PUMPS si riserva il diritto di apportare modifiche senza obbligo di preavviso
2

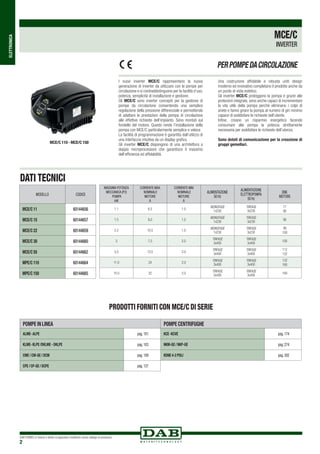

ELETTRONICA
MCE/C 110 - MCE/C 150
PRODOTTI FORNITI CON MCE/C DI SERIE
POMPE IN LINEA POMPE CENTRIFUGHE
ALME- ALPE pag.101 KCE -KCVE pag.174
KLME- KLPE /DKLME - DKLPE pag.103 NKM-GE / NKP-GE pag.274
CME / CM-GE / DCM pag.109 KDNE 4-2 POLI pag.302
CPE / CP-GE / DCPE pag.127
PERPOMPEDACIRCOLAZIONE
I nuovi inverter MCE/C rappresentano la nuova
generazione di inverter da utilizzare con le pompe per
circolazione e si contraddistinguono per la facilità d’uso,
potenza, semplicità di installazione e gestione.
Gli MCE/C sono inverter concepiti per la gestione di
pompe da circolazione consentendo una semplice
regolazione della pressione differenziale e permettendo
di adattare le prestazioni della pompa di circolazione
alle effettive richieste dell’impianto. Sono montati sul
fondello del motore. Questo rende l’installazione della
pompa con MCE/C particolarmente semplice e veloce.
La facilità di programmazione è garantita dall’utilizzo di
una interfaccia intuitiva da un display grafico.
Gli inverter MCE/C dispongono di una architettura a
doppio microprocessore che garantisce il massimo
dell’efficienza ed affidabilità.
Una costruzione affidabile e robusta uniti design
moderno ed innovativo completano il prodotto anche da
un punto di vista estetico.
Gli inverter MCE/C proteggono la pompa e grazie alle
protezioni integrate, sono anche capaci di incrementare
la vita utile della pompa perché eliminano i colpi di
ariete e fanno girare la pompa al numero di giri minimo
capace di soddisfare le richieste dell’utente.
Infine, creano un risparmio energetico facendo
consumare alla pompa la potenza strettamente
necessaria per soddisfare le richieste dell’utenza.
Sono dotati di comunicazione per la creazione di
gruppi gemellari.
MCE/C
INVERTER
DATI TECNICI
MODELLO CODICE
MCE/C 11 60144656
MCE/C 15 60144657
MCE/C 22 60144659
MCE/C 30 60144660
MCE/C 55 60144662
MPE/C 110 60144664
MPE/C 150 60144665
Massima Potenza
Meccanica (P2)
Pompa
kW
CORRENTE MAX
NOMINALE
MOTORE
A
CORRENTE MIN
NOMINALE
MOTORE
A
ALIMENTAZIONE
50 Hz
ALIMENTAZIONE
ELETTROPOMPA
50 Hz
DIM.
MOTORE
1.1 6.5 1.0
MONOFASE
1x230
TRIFASE
3x230
71
80
1.5 8,0 1.0
MONOFASE
1x230
TRIFASE
3x230
90
2.2 10.5 1.0
MONOFASE
1x230
TRIFASE
3x230
90
100
3 7,5 2.0
TRIFASE
3x400
TRIFASE
3x400
100
5,5 13,5 2.0
TRIFASE
3x400
TRIFASE
3x400
112
132
11.0 24 2.0
TRIFASE
3x400
TRIFASE
3x400
132
160
15.0 32 2.0
TRIFASE
3x400
TRIFASE
3x400
160

3
ELETTRONICA
MCE/C
INVERTER
MODELLO L H D
DIMENSIONI IMBALLO PESO
Kg
Q.TÁ
x
PALLETL/D L/L H
MCE/C 11 200 199 262 265 235 215 5 24
MCE/C 15 200 199 262 265 235 215 5 24
MCE/C 22 200 199 262 265 235 215 5 24
MCE/C 30 267 196 352 360 280 200 7,6 32
MCE/C 55 267 196 352 360 280 200 7,6 32
MCE/C 110 343 244 425 435 345 265 12 12
MCE/C 150 343 244 425 435 345 265 12 12
L
H
D
L D
H
DIMENSIONI E PESI
MCE/C 30 - MCE/C 55
MCE/C 110 - MCE/C 150
L
H
D
MCE/C 11 - MCE/C 15 - MCE/C 22

4
ELETTRONICA
MCE/C
INVERTER

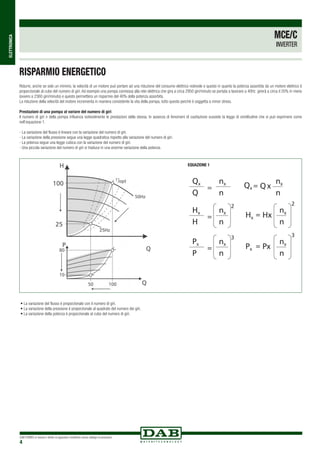

Ridurre, anche se solo un minimo, la velocità di un motore può portare ad una riduzione del consumo elettrico notevole e questo in quanto la potenza assorbita da un motore elettrico è
proporzionale al cubo del numero di giri. Ad esempio una pompa connessa alla rete elettrica che gira a circa 2950 giri/minuto se portata a lavorare a 40Hz girerà a circa il 20% in meno
(ovvero a 2360 giri/minuto) e questo permettera un risparmio del 40% della potenza assorbita.
La riduzione della velocità del motore incrementa in maniera consistente la vita della pompa, tutto questo perchè è soggetta a minor stress.
Prestazioni di una pompa al variare del numero di giri
Il numero di giri n della pompa influenza notevolmente le prestazioni della stessa. In assenza di fenomeni di cavitazione sussiste la legge di similitudine che si può esprimere come
nell’equazione 1.
- La variazione del flusso è lineare con la variazione del numero di giri.
- La variazione della pressione segue una legge quadratica rispetto alla variazione del numero di giri.
- La potenza segue una legge cubica con la variazione del numero di giri.
- Una piccola variazione del numero di giri si traduce in una enorme variazione della potenza.
EQUAZIONE 1
• La variazione del flusso è proporzionale con il numero di giri.
• La variazione della pressione è proporzionale al quadrato del numero dei giri.
• La variazione della potenza è proporzionale al cubo del numero di giri.
Risparmio energetico

5
ELETTRONICA
MCE/C
INVERTER
H
Q
Hsetp
H
QMin
Max
-
+
H
QMin
Max
Questa regolazione è particolarmente indicata nei seguenti impianti:
A Impianti di riscaldamento a due tubi con valvole termostatiche
B Impianti di riscaldamento a pavimento con valvole termostatiche
C Impianti di riscaldamento mono-tubo con valvole termostatiche e valvole di taratura
D Impianti con pompe di circuiti primari
Modi di funzionamento
Tutte funzionalità a seguito elencate sono consultabili da tutti gli utenti (anche i meno qualificati) semplicemente scorrendo il menù MCE/C. La taratura e la modifica dei parametri è protetta
e riservata solo ad un’utenza esperta.
Modo di regolazione a pressione differenziale costante ΔP-c
La modalità di regolazione ΔP-c mantiene costante la pressione differenziale dell’impianto al valore impostato di H (setp) al variare della portata. Questa è la regolazione standard da
utilizzare. Impostabile direttamente dal pannello di controllo dell’MCE/C. L’inverter si occupa di mantenere la pressione differenziale (H setp) costante al variare del flusso.
Modalità di regolazione a curva costante
Regolazione a Curva Costante
La velocità di rotazione è mantenuta ad un numero di giri costante.Tale velocità di rotazione può essere impostata fra un
valore minimo e la frequenza nominale della pompa di circolazione (ad es. fra 15 Hz e 50 Hz).
Questa modalità può essere impostata per mezzo del pannello di controllo posto sul coperchio dell’MCE.
Regolazione a Curva Costante con Segnale Analogico Esterno
La velocità di rotazione è mantenuta ad un numero di giri costante proporzionalmente alla tensione del segnale analogico
esterno. La velocità di rotazione varia in modo lineare fra la frequenza nominale della pompa quando Vin = 10V e la
frequenza minima quando Vin = 0V. Questa modalità può essere impostata per mezzo del pannello di controllo posto
sul coperchio dell’MCE

6

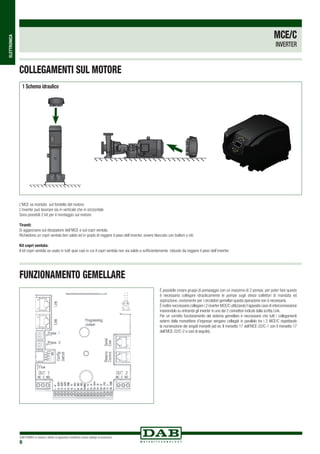

ELETTRONICA
MCE/C
INVERTER
1 Schema idraulico
Collegamenti SUL MOTORE
L’MCE va montato sul fondello del motore.
L’inverter può lavorare sia in verticale che in orizzontale
Sono possibili 2 kit per il montaggio sul motore:
Tiranti:
Si agganciano sul dissipatore dell’MCE e sul copri ventola.
Richiedono un copri ventola ben saldo ed in grado di reggere il peso dell’inverter, ovvero bloccato con bulloni o viti.
Kit copri ventola:
Il kit copri ventola va usato in tutti quei casi in cui il copri ventola non sia saldo e sufficientemente robusto da reggere il peso dell’inverter.
FUNZIONAMENTO GEMELLARE
È possibile creare gruppi di pompaggio con un massimo di 2 pompe, per poter fare questo
è necessario collegare idraulicamente le pompe sugli stessi collettori di mandata ed
aspirazione, ovviamente per i circolatori gemellari questa operazione non è necessaria.
È inoltre neccessario collegare i 2 inverter MCE/C utilizzando l’apposito cavo di interconnessione
inserendolo su entrambi gli inverter in uno dei 2 connettori indicati dalla scritta Link.
Per un corretto funzionamento del sistema gemellare è neccessario che tutti i collegamenti
esterni della morsettiera d’ingresso vengano collegati in parallelo tra i 2 MCE/C rispettando
la numerazione dei singoli morsetti (ad es. Il morsetto 17 dell’MCE-22/C-1 con il morsetto 17
dell’MCE-22/C-2 e così di seguito).

7
ELETTRONICA
Nota
installazione singola
(cavo sensore fornito insieme al prodotto)
- sensore di pressione differenziale
Installazione gemellare
(accessori da ordinare)
- sensore di pressione differenziale
- cavo di connessione

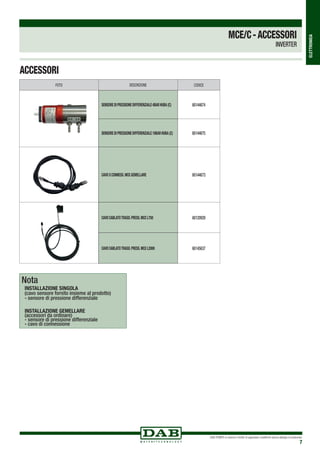

FOTO DESCRIZIONE CODICE
SENSOREDIPRESSIONEDIFFERENZIALE4BARHUBA(C) 60144674
SENSOREDIPRESSIONEDIFFERENZIALE10BARHUBA(C) 60144675
CAVOXCONNESS.MCEGEMELLARE 60144673
CAVOCABLATOTRASD.PRESS.MCEL750 60120929
CAVOCABLATOTRASD.PRESS.MCEL2000 60145637
ACCESSORI
MCE/C-ACCESSORI
INVERTER

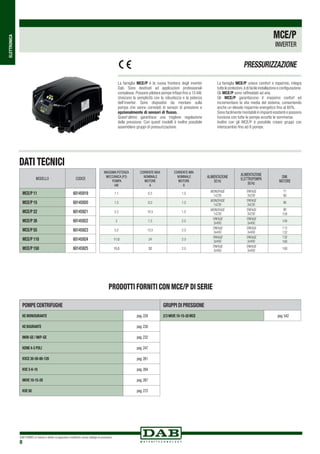

8
ELETTRONICA
PRESSURIZZAZIONE
La famiglia MCE/P è la nuova frontiera degli inverter
Dab. Sono destinati ad applicazioni professionali
complesse. Possono pilotare pompe trifase fino a 15 kW.
Uniscono la semplicità con la robustezza e la potenza
dell’inverter. Sono dispositivi da montare sulla
pompa che vanno corredati di sensori di pressione e
opzionalmente di sensori di flusso.
Quest’ultimo garantisce una migliore regolazione
della pressione. Con questi modelli è inoltre possibile
assemblare gruppi di pressurizzazione.
La famiglia MCE/P unisce comfort e risparmio, integra
tutteleprotezioni,èdifacileinstallazioneeconfigurazione.
Gli MCE/P sono raffreddati ad aria.
Gli MCE/P garantiscono il massimo confort ed
incrementano la vita media del sistema, consentendo
anche un elevato risparmio energetico fino al 60%.
Sono facilmente montabili in impianti esistenti e possono
funziona con tutte le pompe eccetto le sommerse.
Inoltre con gli MCE/P è possibile creare gruppi con
interscambio fino ad 8 pompe.
MCE/P
INVERTER
DATI TECNICI
MODELLO CODICE
MCE/P 11 60145919
MCE/P 15 60145920
MCE/P 22 60145921
MCE/P 30 60145922
MCE/P 55 60145923
MCE/P 110 60145924
MCE/P 150 60145925
Massima Potenza
Meccanica (P2)
Pompa
kW
CORRENTE MAX
NOMINALE
MOTORE
A
CORRENTE MIN
NOMINALE
MOTORE
A
ALIMENTAZIONE
50 Hz
ALIMENTAZIONE
ELETTROPOMPA
50 Hz
DIM.
MOTORE
1.1 6.5 1.0
MONOFASE
1x230
TRIFASE
3x230
71
80
1,5 8,0 1.0
MONOFASE
1x230
TRIFASE
3x230
90
2.2 10.5 1.0
MONOFASE
1x230
TRIFASE
3x230
90
100
3 7,5 2.0
TRIFASE
3x400
TRIFASE
3x400
100
5,5 13,5 2.0
TRIFASE
3x400
TRIFASE
3x400
112
132
11.0 24 2.0
TRIFASE
3x400
TRIFASE
3x400
132
160
15.0 32 2.0
TRIFASE
3x400
TRIFASE
3x400
160
POMPE CENTRIFUGHE GRUPPI DI PRESSIONE
KE MONOGIRANTE pag.228 2/3 NKVE 10-15-20 MCE pag.542
KE BIGIRANTE pag.230
NKM-GE / NKP-GE pag.232
KDNE 4-2 POLI pag.247
KVCE 30-50-80-120 pag.261
KVE 3-6-10 pag.264
NKVE 10-15-20 pag.267
KVE 50 pag.272
PRODOTTI FORNITI CON MCE/P DI SERIE

9

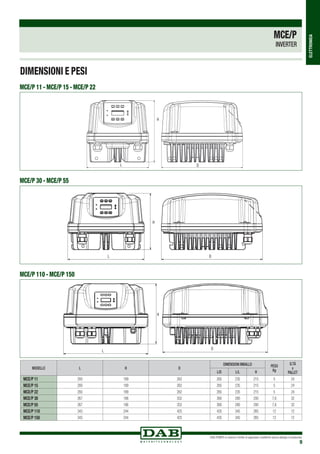

ELETTRONICA
MCE/P
INVERTER
MODELLO L H D
Kg
Q.TÁ
x
PALLETL/D L/L H
MCE/P 11 200 199 262 265 235 215 5 24
MCE/P 15 200 199 262 265 235 215 5 24
MCE/P 22 200 199 262 265 235 215 5 24
MCE/P 30 267 196 352 360 280 200 7,6 32
MCE/P 55 267 196 352 360 280 200 7,6 32
MCE/P 110 343 244 425 435 345 265 12 12
MCE/P 150 343 244 425 435 345 265 12 12
L
H
D
L D
H
DIMENSIONI E PESI
MCE/P 30 - MCE/P 55
MCE/P 110 - MCE/P 150
L
H
D
MCE/P 11 - MCE/P 15 - MCE/P 22

10
ELETTRONICA
MCE/P
INVERTER
Ridurre, anche se solo un minimo, la velocità di un motore può portare ad una riduzione del consumo
elettrico notevole e questo in quanto la potenza assorbita da un motore elettrico è proporzionale al
cubo del numero di giri. Ad esempio una pompa connessa alla rete elettrica che gira a circa 2950
giri/minuto se portata a lavorare a 40Hz girerà a circa il 20% in meno (ovvero a 2360 giri/minuto) e
questo permettera un risparmio del 40% della potenza assorbita.
La riduzione della velocità del motore incrementa in maniera consistente la vita della pompa, tutto
questo perchè è soggetta a minor stress.
Il numero di giri n della pompa influenza notevolmente le prestazioni della stessa. In assenza di
fenomeni di cavitazione sussiste la legge di similitudine che si può esprimere come nell’equazione 1.
EQUAZIONE 1

11
ELETTRONICA
MCE/P
INVERTER

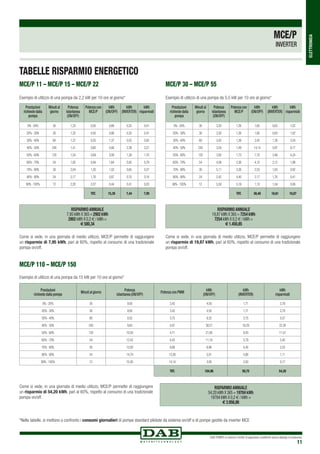

TABELLE RISPARMIO ENERGETICO
Prestazioni
richieste dalla
pompa
Minuti al
giorno
Potenza
istantanea
(ON/OFF)
Potenza con
MCE/P
kWh
(ON/OFF)
kWh
(INVERTER)
kWh
risparmiati
0% - 20% 30 1,32 0,50 0,66 0,25 0,41
20% - 30% 30 1,32 0,50 0,66 0,25 0,41
30% - 40% 60 1,37 0,55 1,37 0,55 0,82
40% - 50% 240 1,41 0,60 5,66 2,39 3,27
50% - 60% 120 1,54 0,69 3,08 1,38 1,70
60% - 70% 54 1,82 0,94 1,64 0,85 0,79
70% - 80% 30 2,04 1,30 1,02 0,65 0,37
80% - 90% 24 2,17 1,76 0,87 0,70 0,16
90% - 100% 12 2,20 2,07 0,44 0,41 0,03
TOT. 15,39 7,44 7,95
RISPARMIO ANNUALE
7,95 kWh X 365 = 2902 kWh
2902 kWh X 0,2 E / kWh =
E 580,34
Come si vede, in una giornata di medio utilizzo, MCE/P permette di raggiungere
un risparmio di 7,95 kWh, pari al 60%, rispetto al consumo di una tradizionale
pompa on/off.
Esempio di utilizzo di una pompa da 2,2 kW per 10 ore al giorno*
Prestazioni
richieste dalla
pompa
Minuti al
giorno
Potenza
istantanea
(ON/OFF)
Potenza con
MCE/P
kWh
(ON/OFF)
kWh
(INVERTER)
kWh
risparmiati
0% - 20% 30 3,30 1,26 1,65 0,63 1,02
20% - 30% 30 3,30 1,26 1,65 0,63 1,02
30% - 40% 60 3,42 1,38 3,42 1,38 2,04
40% - 50% 240 3,54 1,49 14,14 5,97 8,17
50% - 60% 120 3,85 1,73 7,70 3,46 4,24
60% - 70% 54 4,56 2,36 4,10 2,12 1,98
70% - 80% 30 5,11 3,26 2,55 1,63 0,92
80% - 90% 24 5,42 4,40 2,17 1,76 0,41
90% - 100% 12 5,50 5,19 1,10 1,04 0,06
TOT. 38,48 18,61 19,87
RISPARMIO ANNUALE
19,87 kWh X 365 = 7254 kWh
7254 kWh X 0,2 E / kWh =
E 1.450,85
pompa on/off.
MCE/P 30 – MCE/P 55
Prestazioni
richieste dalla pompa
Minuti al giorno
Potenza
istantanea (ON/OFF)
Potenza con PWM
kWh
(ON/OFF)
kWh
(INVERTER)
kWh
risparmiati
0% - 20% 30 9,00 3,43 4,50 1,71 2,79
20% - 30% 30 9,00 3,43 4,50 1,71 2,79
30% - 40% 60 9,32 3,75 9,32 3,75 5,57
40% - 50% 240 9,64 4,07 38,57 16,29 22,29
50% - 60% 120 10,50 4,71 21,00 9,43 11,57
60% - 70% 54 12,43 6,43 11,19 5,79 5,40
70% - 80% 30 13,93 8,89 6,96 4,45 2,52
80% - 90% 24 14,79 12,00 5,91 4,80 1,11
90% - 100% 12 15,00 14,14 3,00 2,83 0,17
TOT. 104,96 50,75 54,20
RISPARMIO ANNUALE
54,20 kWh X 365 = 19784 kWh
19784 kWh X 0,2 E / kWh =
E 3.956,86
pompa on/off.
Esempio di utilizzo di una pompa da 15 kW per 10 ore al giorno*
MCE/P 110 – MCE/P 150
MCE/P 11 – MCE/P 15 – MCE/P 22
*Nella tabelle, si mettono a confronto i consumi giornalieri di pompe standard pilotate da sistema on/off e di pompe gestite da inverter MCE

12
ELETTRONICA
MCE/P
INVERTER
1 Schema idraulico
Collegamenti SUL MOTORE
L’MCE va montato sul fondello del motore.
L’inverter può lavorare sia in verticale che in orizzontale
Sono possibili 2 kit per il montaggio sul motore:
Tiranti:
Si agganciano sul dissipatore dell’MCE e sul copri ventola.
Richiedono un copri ventola ben saldo ed in grado di reggere il peso dell’inverter, ovvero bloccato con bulloni o viti.
Kit copri ventola:
Il kit copri ventola va usato in tutti quei casi in cui il copri ventola non sia saldo e sufficientemente robusto da reggere il peso dell’inverter.
FUNZIONAMENTO GEMELLARE
È possibile creare gruppi di pompaggio con un massimo di 8 pompe, per poter fare questo è
necessario collegare idraulicamente le pompe sugli stessi collettori di mandata ed aspirazione,
ovviamente per i circolatori gemellari questa operazione non è necessaria.
È inoltre neccessario collegare i 2 inverter MCE/P utilizzando l’apposito cavo di interconnessione
inserendolo su entrambi gli inverter in uno dei 2 connettori indicati dalla scritta Link.
Per un corretto funzionamento del sistema gemellare è neccessario che tutti i collegamenti esterni
della morsettiera d’ingresso vengano collegati in parallelo tra i 2 MCE/P rispettando la numerazione
dei singoli morsetti.

13
ELETTRONICA
SENS.DIPRESS.25BARCOMPLETODICAVO(2mt.) 60146289
SENS.DI PRESSIONE 25 bar CABLATO (4 mt.) 88002533
SENS.DI PRESSIONE 4-20 mA - 25 bar CABLATO (1,5 mt) 60148784
SENS.DIFLUSSOF3H13 60146290
STAFFA SENS.DI FLUSSO F3H13 PER TUBO PLAST.DA 2" (63 mm.) 88002228
STAFFA SENS.DI FLUSSO F3H13 PER TUBO PLAST.DA 2" 1/2 (75 mm.) 88002229
STAFFA SENS.DI FLUSSO F3H13 PER TUBO MET.DA 2" (63 mm.) 88002442
STAFFA SENS.DI FLUSSO F3H13 PER TUBO MET.DA 3" (88.9 mm.) 88002152
CAVETTO SENSORE DI PRESSIONE 4 mt. 88002310
CAVETTO SENSORE DI PRESSIONE 10 mt. 88002614
CAVETTO SENS.DI FLUSSO 2 mt. 60146292
CAVO PER CONNESSIONE MCE 60144673
ACCESSORI
ATTENZIONE: come opzione, si possono montare più sensori di pressione (minimo 1 su un inverter, max 1 per ogni inverter). Opzione: sensore di flusso, staffa sensore di
flusso, cavo sensore di flusso.
ATTENZIONE: si può montare 1 solo sensore di flusso sul collettore di mandata oppure 1 sensore di flusso sulla mandata di ogni pompa.
INSTALLAZIONE SINGOLA
INSTALLAZIONE MULTIPLA da 2 a 8 Inverter
- sensore di pressione
OPZIONALI : sensore di flusso, staffa sensore di flusso, cavo sensore di
flusso.
- cavetto di connessione (tanti quanti necessari per collegare il
numero di inverter installati es. per 8 inverter 7 cavetti di connessione).
MCE/P-ACCESSORI
INVERTER

14
ELETTRONICA
AD T/T 7.5 AC – AD T/T 11.0 AC- AD T/T 15.0 AC
PRESSURIZZAZIONE
La famiglia ADAC è la nuova frontiera degli inverter Dab.
Sono destinati ad APPLICAZIONI PROFESSIONALI
PESANTI.
Possono pilotare pompe trifase fino a 15 kW.
Uniscono la semplicità della serie ADAC con la
robustezza e la potenza dell’inverter.
Sono dispositivi da quadro e vanno corredati di sensori
di pressione , ed opzionalmente con il sensore di flusso.
Quest’ultimo garantisce una migliore regolazione della
pressione.
Con questi modelli è inoltre possibile assemblare gruppi
di pressurizzazione.
La famiglia ADAC unisce comfort e risparmio,
integra tutte le protezioni, è di facile installazione e
configurazione.
Gli ADAC sono caratterizzati dall’essere raffreddati
ad aria. Si tratta di inverter da quadro estremamente
robusti, con il corpo metallico ed adatti ad usi gravosi.
Garantiscono il massimo comfort ed incrementano la
vita media del sistema.
ADAC
INVERTER
DATI TECNICI
MODELLO CODICE
AD M/T 1.0 AC 60145522
AD M/T 1.5 AC 60145523
AD M/T 2.2 AC 60145524
AD T/T 3.0 AC 60145525
AD T/T 4.0 AC 60145526
AD T/T 5.5 AC 60145527
AD T/T 7.5 AC 88002773
AD T/T 11.0 AC 88002774
AD T/T 15.0 AC 88002775
Massima Potenza
Meccanica (P2)
Pompa
kW
CORRENTE MAX
NOMINALE
MOTORE
A
CORRENTE MIN
NOMINALE
MOTORE
A
ALIMENTAZIONE
50 Hz
ALIMENTAZIONE
ELETTROPOMPA
50 - 200 Hz
1,0 6.5 1 1x230 3x230
1,5 9,0 1 1x230 3x230
2.2 11,5 1 1x230 3x230
3,0 9,0 2 3x400 3x400
4,0 11 2 3x400 3x400
5,5 15 2 3x400 3x400
7,5 22 2 3x400 3x400
11 31 2 3x400 3x400
15 41 2 3x400 3x400
GRUPPI DI PRESSIONE
2/3 NKVE 10-15-20 ADAC pag.544
PRODOTTI FORNITI CON ADAC DI SERIE

15

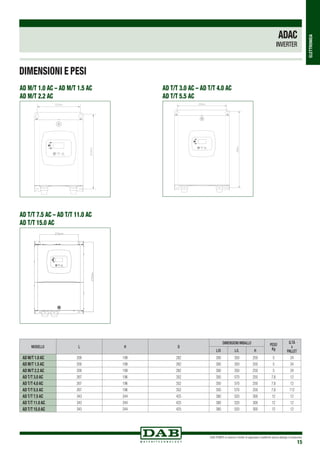

ELETTRONICA
ADAC
INVERTER
MODELLO L H D
Kg
Q.TÁ
x
PALLETL/D L/L H
AD M/T 1.0 AC 200 199 262 300 350 250 5 24
AD M/T 1.5 AC 200 199 262 300 350 250 5 24
AD M/T 2.2 AC 200 199 262 300 350 250 5 24
AD T/T 3.0 AC 267 196 352 350 570 250 7,6 12
AD T/T 4.0 AC 267 196 352 350 570 250 7,6 12
AD T/T 5.5 AC 267 196 352 350 570 250 7,6 112
AD T/T 7.5 AC 343 244 425 380 520 300 12 12
AD T/T 11.0 AC 343 244 425 380 520 300 12 12
AD T/T 15.0 AC 343 244 425 380 520 300 12 12
DIMENSIONI E PESI
AD T/T 3.0 AC – AD T/T 4.0 AC
AD T/T 5.5 AC
AD T/T 7.5 AC – AD T/T 11.0 AC
AD T/T 15.0 AC
AD M/T 1.0 AC – AD M/T 1.5 AC
AD M/T 2.2 AC

16

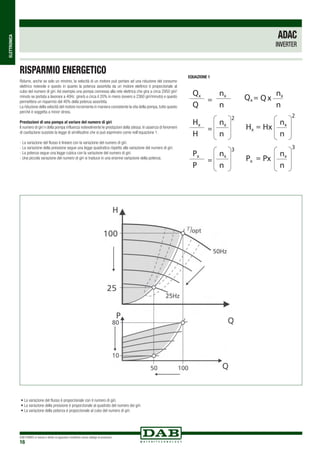

ELETTRONICA
ADAC
INVERTER
Ridurre, anche se solo un minimo, la velocità di un motore può portare ad una riduzione del consumo
elettrico notevole e questo in quanto la potenza assorbita da un motore elettrico è proporzionale al
cubo del numero di giri. Ad esempio una pompa connessa alla rete elettrica che gira a circa 2950 giri/
minuto se portata a lavorare a 40Hz girerà a circa il 20% in meno (ovvero a 2360 giri/minuto) e questo
permettera un risparmio del 40% della potenza assorbita.
La riduzione della velocità del motore incrementa in maniera consistente la vita della pompa, tutto questo
perchè è soggetta a minor stress.
Il numero di giri n della pompa influenza notevolmente le prestazioni della stessa. In assenza di fenomeni
di cavitazione sussiste la legge di similitudine che si può esprimere come nell’equazione 1.
EQUAZIONE 1

17

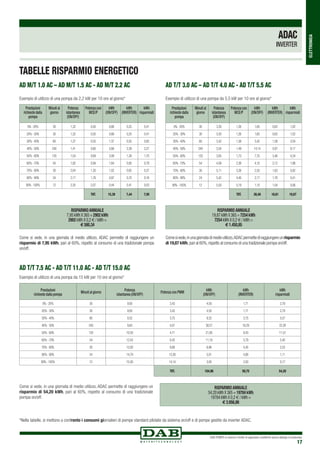

ELETTRONICA
ADAC
INVERTER
TABELLE RISPARMIO ENERGETICO
Prestazioni
richieste dalla
pompa
Minuti al
giorno
Potenza
istantanea
(ON/OFF)
Potenza con
MCE/P
kWh
(ON/OFF)
kWh
(INVERTER)
kWh
risparmiati
0% - 20% 30 1,32 0,50 0,66 0,25 0,41
20% - 30% 30 1,32 0,50 0,66 0,25 0,41
30% - 40% 60 1,37 0,55 1,37 0,55 0,82
40% - 50% 240 1,41 0,60 5,66 2,39 3,27
50% - 60% 120 1,54 0,69 3,08 1,38 1,70
60% - 70% 54 1,82 0,94 1,64 0,85 0,79
70% - 80% 30 2,04 1,30 1,02 0,65 0,37
80% - 90% 24 2,17 1,76 0,87 0,70 0,16
90% - 100% 12 2,20 2,07 0,44 0,41 0,03
TOT. 15,39 7,44 7,95
RISPARMIO ANNUALE
7,95 kWh X 365 = 2902 kWh
2902 kWh X 0,2 E / kWh =
E 580,34
Come si vede, in una giornata di medio utilizzo, ADAC permette di raggiungere un
risparmio di 7,95 kWh, pari al 60%, rispetto al consumo di una tradizionale pompa
on/off.
Prestazioni
richieste dalla
pompa
Minuti al
giorno
Potenza
istantanea
(ON/OFF)
Potenza con
MCE/P
kWh
(ON/OFF)
kWh
(INVERTER)
kWh
risparmiati
0% - 20% 30 3,30 1,26 1,65 0,63 1,02
20% - 30% 30 3,30 1,26 1,65 0,63 1,02
30% - 40% 60 3,42 1,38 3,42 1,38 2,04
40% - 50% 240 3,54 1,49 14,14 5,97 8,17
50% - 60% 120 3,85 1,73 7,70 3,46 4,24
60% - 70% 54 4,56 2,36 4,10 2,12 1,98
70% - 80% 30 5,11 3,26 2,55 1,63 0,92
80% - 90% 24 5,42 4,40 2,17 1,76 0,41
90% - 100% 12 5,50 5,19 1,10 1,04 0,06
TOT. 38,48 18,61 19,87
RISPARMIO ANNUALE
19,87 kWh X 365 = 7254 kWh
7254 kWh X 0,2 E / kWh =
E 1.450,85
Comesivede,inunagiornatadimedioutilizzo,ADACpermettediraggiungereunrisparmio
di 19,87 kWh,pari al 60%,rispetto al consumo di una tradizionale pompa on/off.
AD T/T 3.0 AC – AD T/T 4.0 AC - AD T/T 5.5 AC
Prestazioni
richieste dalla pompa
Minuti al giorno
Potenza
istantanea (ON/OFF)
Potenza con PWM
kWh
(ON/OFF)
kWh
(INVERTER)
kWh
risparmiati
0% - 20% 30 9,00 3,43 4,50 1,71 2,79
20% - 30% 30 9,00 3,43 4,50 1,71 2,79
30% - 40% 60 9,32 3,75 9,32 3,75 5,57
40% - 50% 240 9,64 4,07 38,57 16,29 22,29
50% - 60% 120 10,50 4,71 21,00 9,43 11,57
60% - 70% 54 12,43 6,43 11,19 5,79 5,40
70% - 80% 30 13,93 8,89 6,96 4,45 2,52
80% - 90% 24 14,79 12,00 5,91 4,80 1,11
90% - 100% 12 15,00 14,14 3,00 2,83 0,17
TOT. 104,96 50,75 54,20
RISPARMIO ANNUALE
54,20 kWh X 365 = 19784 kWh
19784 kWh X 0,2 E / kWh =
E 3.956,86
Come si vede, in una giornata di medio utilizzo, ADAC permette di raggiungere un
risparmio di 54,20 kWh, pari al 60%, rispetto al consumo di una tradizionale
pompa on/off.
Esempio di utilizzo di una pompa da 15 kW per 10 ore al giorno*
AD T/T 7.5 AC - AD T/T 11.0 AC - AD T/T 15.0 AC
AD M/T 1.0 AC – AD M/T 1.5 AC - AD M/T 2.2 AC
*Nella tabelle, si mettono a confronto i consumi giornalieri di pompe standard pilotate da sistema on/off e di pompe gestite da inverter ADAC.

18
ELETTRONICA
SENS.DIPRESS.25BARCOMPLETODICAVO(2mt.) 60146289
SENS.DI PRESSIONE 25 bar CABLATO (4 mt.) 88002533
SENS.DI PRESSIONE 4-20 mA - 25 bar CABLATO (1,5 mt) 60148784
STAFFA SENS.DI FLUSSO F3H13 PER TUBO PLAST.DA 2" 1/2 (75 mm.) 88002229
STAFFA SENS.DI FLUSSO F3H13 PER TUBO MET.DA 2" (63 mm.) 88002442
CAVETTO SENSORE DI PRESSIONE RAZIOMETRICO 4 mt. 88002310
CAVO PER CONNESSIONE ADAC 88002479
ADAC-ACCESSORI
INVERTER
ACCESSORI
ATTENZIONE: come opzione, si possono montare più sensori di pressione (minimo 1 su un inverter, max 1 per ogni inverter). Opzione: sensore di flusso, staffa sensore di
flusso, cavo sensore di flusso.
ATTENZIONE: si può montare 1 solo sensore di flusso sul collettore di mandata oppure 1 sensore di flusso sulla mandata di ogni pompa.
INSTALLAZIONE SINGOLA
INSTALLAZIONE MULTIPLA da 2 a 8 Inverter
OPZIONALI : sensore di flusso, staffa sensore di flusso, cavo sensore di
flusso.
- cavetto di connessione (tanti quanti necessari per collegare il
numero di inverter installati es. per 8 inverter 7 cavetti di connessione).

19

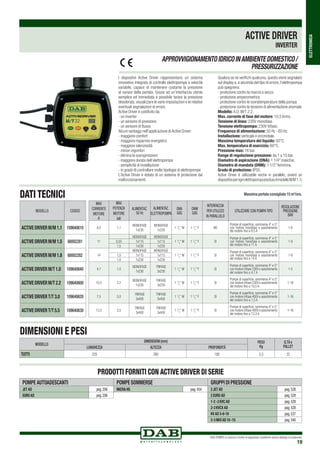

ELETTRONICA
Massima portata consigliata 15 m3
/ora.
MAX
CORRENTE
MOTORE
A
MAX
POTENZA
MOTORE
kW
ALIMENTAZ.
50 Hz
ALIMENTAZ.
ELETTROPOMPA
DNA
GAS
DNM
GAS
INTERFACCIA
PER UTILIZZO
IN PARALLELO
UTILIZZARE CON POMPA TIPO
REGOLAZIONE
PRESSIONE
BAR
8,5 1,1
MONOFASE
1x230
MONOFASE
1x230
1 1
/4
" M 1 1
/2
" F NO
Pompe di superficie, sommerse 4" e 5"
con motore monofase e assorbimento
del motore fino a 8,5 A
1-6
11
MONOFASE MONOFASE
1 1
/4
" M 1 1
/2
" F SI
del motore fino a 11 A
1-90,55 1x115 1x115
1,5 1x230 1x230
14
MONOFASE MONOFASE
1 1
/4
" M 1 1
/2
" F SI
del motore fino a 14 A
1-91,0 1x115 1x115
1,8 1x230 1x230
4,7 1,0
MONOFASE
1x230
TRIFASE
3x230
1 1
/4
" M 1 1
/2
" F SI
con motore trifase 230V e assorbimento
1-5
10,5 2,2
MONOFASE
1x230
TRIFASE
3x230
1 1
/4
" M 1 1
/2
" F SI
1-16
7,5 3,0
TRIFASE
3x400
TRIFASE
3x400
1 1
/4
" M 1 1
/2
" F SI
1-16
13,3 5,5
TRIFASE
3x400
TRIFASE
3x400
1 1
/4
" M 1 1
/2
" F SI
1-16
I dispositivi Active Driver rappresentano un sistema
innovativo integrato di controllo elettropompe a velocità
variabile, capace di mantenere costante la pressione
al variare della portata. Grazie ad un’interfaccia utente
semplice ed immediata è possibile tarare la pressione
desiderata, visualizzare le varie impostazioni e le relative
eventuali segnalazioni di errore.
Active Driver è costituito da:
- un inverter
- un sensore di pressione
- un sensore di flusso
Alcuni vantaggi nell’applicazione di Active Driver:
- maggiore comfort
- maggiore risparmio energetico
- maggiore silenziosità
- minori ingombri
- elimina le sovrapressioni
- maggiore durata dell’elettropompa
- semplicità di installazione
- in grado di controllare molte tipologie di elettropompe
L’Active Driver è dotato di un sistema di protezione dai
malfunzionamenti.
Qualora se ne verifichi qualcuno,questo viene segnalato
sul display e,a seconda del tipo di errore,l’elettropompa
può spegnersi.
- protezione contro la marcia a secco
- protezione amperometrica
- protezione contro le sovratemperature della pompa
- protezione contro le tensioni di alimentazione anomale
Modello: A.D. M/T 2.2.
Max. corrente di fase del motore: 10,5 Arms.
Tensione di linea: 230V monofase.
Tensione elettropompa: 230V trifase.
Frequenza di alimentazione: 50 Hz - 60 Hz.
Installazione: verticale o orizzontale.
Massima temperatura del liquido: 50°C.
Max. temperatura di esercizio: 60°C.
Pressione max: 16 bar.
Range di regolazione pressione: da 1 a 15 bar.
Diametro di aspirazione (DNA): 1 1/4” maschio.
Diametro di mandata (DNM): 1 1/2” femmina.
Grado di protezione: IP55.
Active Driver è utilizzabile anche in parallelo, ovvero un
dispositivoperognielettropompa(esclusoilmodelloM/M1.1)
ACTIVE DRIVER
INVERTER
APPROVVIGIONAMENTOIDRICOINAMBIENTEDOMESTICO/
PRESSURIZZAZIONE
DATI TECNICI
DIMENSIONI E PESI
MODELLO CODICE
ACTIVE DRIVER M/M 1.1 109640610
ACTIVE DRIVER M/T 1.0 109640640
ACTIVE DRIVER M/T 2.2 109640600
ACTIVE DRIVER T/T 3.0 109640620
ACTIVE DRIVER T/T 5.5 109640630
POMPE AUTOADESCANTI POMPE SOMMERSE GRUPPI DI PRESSIONE
JET AD pag.206 MICRA HS pag.454 2 JET AD pag.528
EURO AD pag.206 2 EURO AD pag.528
1-2 -3 KVC AD pag.528
2-3 KVCX AD pag.528

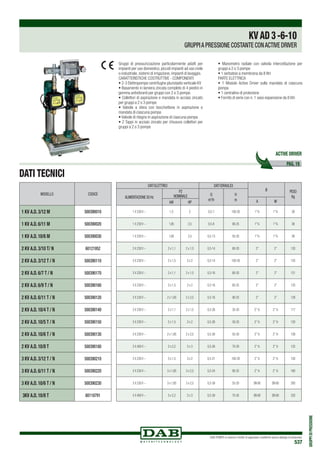

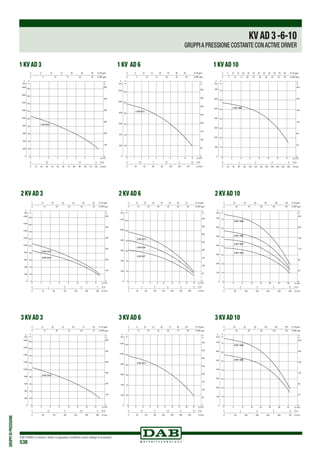

KV AD 3-6-10 pag.537
2-3 NKV AD 10 -15 pag.540
PRODOTTI FORNITI CON ACTIVE DRIVER DI SERIE
MODELLO
DIMENSIONI (mm) PESO
Kg
Q.TÀ x
PALLETLUNGHEZZA ALTEZZA PROFONDITÁ
TUTTI 220 280 180 5,3 32

20
ELETTRONICA

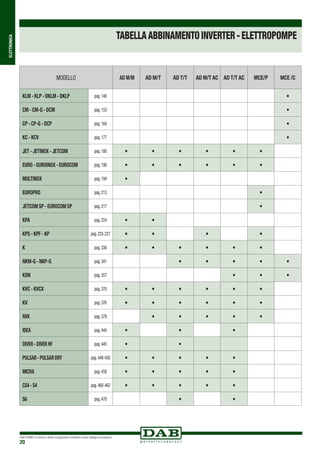

TABELLAABBINAMENTOINVERTER-ELETTROPOMPE
MODELLO AD M/M AD M/T AD T/T AD M/T AC AD T/T AC MCE/P MCE /C
KLM - KLP - DKLM - DKLP pag.148 •
CM - CM-G - DCM pag.153 •
CP - CP-G - DCP pag.164 •
KC - KCV pag.177 •
JET - JETINOX - JETCOM pag.180 • • • • • •
EURO - EUROINOX - EUROCOM pag.190 • • • • • •
MULTINOX pag.194 •
EUROPRO pag.213 •
JETCOM SP - EUROCOM SP pag.217 •
KPA pag.224 • •
KPS - KPF - KP pag.225-227 • • • •
K pag.336 • • • • • •
NKM-G - NKP-G pag.341 • • • • •
KDN pag.357 • • •
KVC - KVCX pag.370 • • • • • •
KV pag.376 • • • • • •
NVK pag.379 • • • • •
IDEA pag.444 • • •
DIVER-DIVERHF pag.445 • •
PULSAR-PULSARDRY pag.448-450 • • • • •
MICRA pag.458 • • • • •
CS4-S4 pag.460-462 • • • • •
S6 pag.478 • •

21
ELETTRONICA

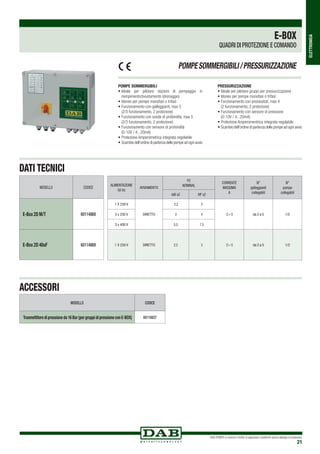

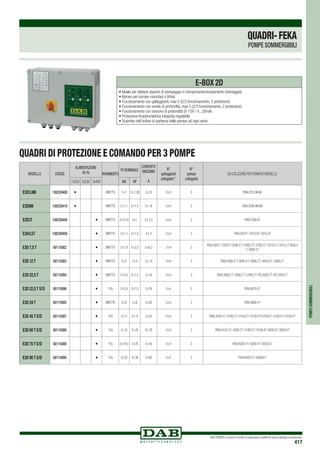

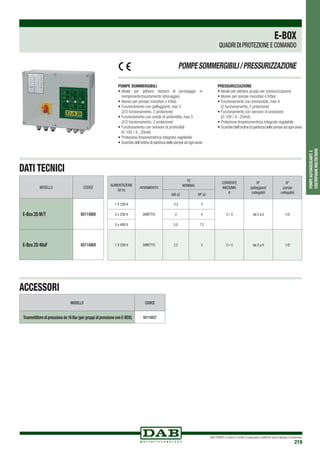

E-BOX
QUADRI DI PROTEZIONE E COMANDO
POMPESOMMERGIBILI/PRESSURIZZAZIONE
MODELLO CODICE
E-Box 2D M/T 60114868
E-Box 2D 40uF 60114869
POMPE SOMMERGIBILI
• Ideale per pilotare stazioni di pompaggio in
riempimento/svuotamento (drenaggio)
• Idoneo per pompe monofasi o trifasi
• Funzionamento con galleggianti, max 5
(2/3 funzionamento, 2 protezione)
• Funzionamento con sonde di profondità, max 5
(2/3 funzionamento, 2 protezione)
• Funzionamento con sensore di profondità
(0-10V / 4...20mA)
• Protezione Amperometrica integrata regolabile
• Scambio dell’ordine di partenza delle pompe ad ogni avvio
PRESSURIZZAZIONE
• Ideale per pilotare gruppi per pressurizzazione
• Idoneo per pompe monofasi o trifasi
• Funzionamento con pressostati, max 4
(2 funzionamento, 2 protezione)
• Funzionamento con sensore di pressione
(0-10V / 4...20mA)
• Protezione Amperomentrica integrata regolabile
• Scambio dell’ordine di partenza delle pompe ad ogni avvio
ALIMENTAZIONE
50 Hz
AVVIAMENTO
P2
NOMINAL
CORRENTE
MASSIMA
A
N°
galleggianti
collegabili
N°
pompe
collegabili
kW x2 HP x2
1 X 230 V
DIRETTO
2,2 3
12+12 da 2 a 5 1/23 x 230 V 3 4
3 x 400 V 5,5 7,5
1 X 230 V DIRETTO 2,2 3 12+12 da 2 a 5 1/2
DATI TECNICI
ACCESSORI
MODELLO CODICE
Trasmettitore di pressione da 16 Bar (per gruppi di pressione con E-BOX) 60116837

22
ELETTRONICA

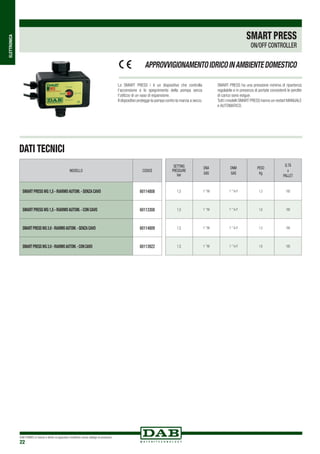

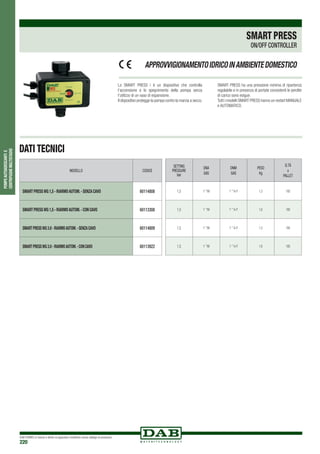

SMART PRESS
ON/OFF CONTROLLER
SETTING
PRESSURE
bar
DNA
GAS
DNM
GAS
PESO
Kg
Q.TÁ
x
PALLET
1,5 1 ”M 1 ”¼ F 1,3 100
1,5 1 ”M 1 ”¼ F 1,6 100
1,5 1 ”M 1 ”¼ F 1,3 100
1,5 1 ”M 1 ”¼ F 1,6 100
APPROVVIGIONAMENTOIDRICOINAMBIENTEDOMESTICO
DATI TECNICI
MODELLO CODICE
SMARTPRESSWG1,5-riarmoautom.-senzacavo 60114808
SMARTPRESSWG1,5-riarmoautom.-concavo 60113308
SMARTPRESSWG3.0-riarmoautom.-senzacavo 60114809
SMARTPRESSWG3.0-riarmoautom.-concavo 60113922
Lo SMART PRESS i è un dispositivo che controlla
l’accensione e lo spegnimento della pompa senza
l’utilizzo di un vaso di espansione.
Il dispositivo protegge la pompa contro la marcia a secco.
SMART PRESS ha una pressione minima di ripartenza
regolabile e in presenza di portate consistenti le perdite
di carico sono esigue.
Tutti i modelli SMART PRESS hanno un restart manuale
e automatico.

CIRCOLATORIEPOMPEIN-LINE
23
INDICE - CIRCOLATORI E POMPE IN-LINE
EVOTRON
PAG. 24
EVOPLUSSMALL
PAG. 27

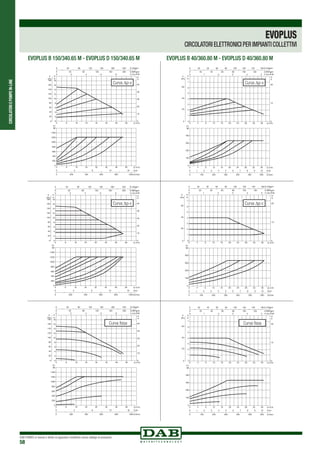

EVOPLUS
PAG. 43
BMH/BPH/DMH/DPH
PAG. 70
EVOTRONSOL
PAG. 72
VSA
PAG. 75
EVOTRONSAN
PAG. 77
EVOPLUSSMALLSAN
PAG. 79
EVOPLUSSAN
PAG. 88
VS
PAG. 98
BWZ/BW
PAG. 100
ALME/ALPE
PAG. 101
KLME/KLPE/DKLME/DKLPE
PAG. 103
CME/CM-GE/DCME
PAG. 109
CPE/CP-GE/DCPE
PAG. 127
ALM/ALP
PAG. 144-146
KLM/KLP/DKLM/DKLP
PAG. 148
CM/CM-G/DCM
PAG. 153
CP/CP-G/DCP
PAG. 164
KCE-KCVE
PAG. 174
KC-KCV
PAG. 177
ELETTRONICHE
CIRCOLATORI
A ROTORE BAGNATO
CIRCOLATORI
A ROTORE BAGNATO
CIRCOLATORI
A ROTORE BAGNATO
IN MATERIALE COMPOSITO
WITH
WITH
WITH
WITH
A ROTORE BAGNATO
ELETTRONICHE
A ROTORE BAGNATO
ELETTRONICHE
A ROTORE BAGNATO
ELETTRONICHE
A ROTORE BAGNATO
A ROTORE BAGNATO
A ROTORE BAGNATO
A ROTORE BAGNATO
ELETTROPOMPE ELETTRONICHE
CENTRIFUGHE IN MATERIALE COMPOSITO
ErPeady
ErPeady
ErPeady
ErPeady
CIRCOLATORI
A ROTORE BAGNATO
C7 BV
EV BV
EU EW BW
AX BW
C7 BQ
B2 BR BS
C7 BT
BT
BU
BUEX
EX BX
B3
B7
BX

24

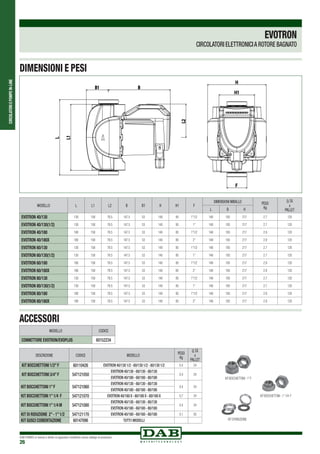

La nuova gamma di circolatori EVOTRON grazie
alla tecnologia d’avanguardia impiegata, al motore
sincrono a magnete permanente e al convertitore
di frequenza assicura l’elevata efficienza in tutte le
applicazioni, ottenendo importanti risultati in termini di
risparmio energetico. Per questo tutta la nuova serie di
circolatori EVOTRON, rientra nella classe di efficienza
energetica A. Il circolatore incorpora un dispositivo
elettronico in grado di rilevare le variazioni richieste
dall’impiantoediadattareautomaticamenteleprestazioni
del circolatore stesso, assicurando sempre la massima
efficienza con il minimo consumo energetico.
Semplicità di esercizio e pannello di comando di facile
letturacondisplaycheindicalamodalitàdifunzionamento
selezionata in ogni momento.
Possibilità di funzionamento a regime economico
(abbassamentoautomaticonotturno,funzioneSMARTSLEEP)
Fornito di serie con un connettore che consente un
semplice e rapido collegamento elettrico.
Gusci di coibentazione forniti di serie su tutta la
gamma.
Campo di funzionamento:
da 0,4 - 4,2 m3
/h con prevalenza fino a 8 metri.
Campo di temperatura del liquido:
da -10°C a +110°C.
Pressione di esercizio: 10 bar (1000 kPa).
Grado di protezione: IP 44.
Classe di isolamento: F.
Installazione: con l’asse del motore orizzontale.
Alimentazione di serie: monofase 1 x 230 V/50/60 Hz.
Liquido pompato: Pulito,libero da sostanze solide e oli
minerali,non viscoso, chimicamente neutro, prossimo
alle caratteristiche dell’acqua (glicole max. 30%).
* I valori idraulici sono considerati alla massima velocità.
EVOTRON
CIRCOLATORI ELETTRONICIA ROTORE BAGNATO
RISCALDAMENTO,CONDIZIONAMENTO,REFRIGERAZIONE
ErPeady
DATI TECNICI
MODELLO CODICE
EVOTRON 40/130 60143302
EVOTRON 40/130(½) 60143355
EVOTRON 40/180 60143358
EVOTRON 40/180X 60143361
EVOTRON 60/130 60143303
EVOTRON 60/130(½) 60143356
EVOTRON 60/180 60143359
EVOTRON 60/180X 60143362
EVOTRON 80/130 60143304
EVOTRON 80/130(½) 60143357
EVOTRON 80/180 60143360
EVOTRON 80/180X 60143363
INTERASSE
mm
ATTACCHI
POMPA
BOCCHETTONIA RICHIESTA DATI ELETTRICI
EEI
DATI IDRAULICI * MINIMA
PRESSIONE
DI BATTENTENORMALIZ. SPECIALI
ALIMENT.
50 Hz
P1 RANGE
W
In
A
Q=m3
h 0 0,6 1,2 1,8 2,4 3 4,2
Q=l/min 0 10 20 30 40 50 70
130 1”½ 1” F ¾” F - 1¼” M 1x230V 5 - 27 0,05 - 0,26 EEI ≤ 0,20
H
(m)
4 3,2 2,3 1,7 1,1
T° + 90°C
m.c.a. 10
130 1” ½” F - 1x230V 5 - 27 0,05 - 0,26 EEI ≤ 0,20 4 3,2 2,3 1,7 1,1
T° + 90°C
m.c.a. 10
180 1”½ 1” F ¾” F - 1¼” M 1x230V 5 - 27 0,05 - 0,26 EEI ≤ 0,19 4 3,2 2,3 1,7 1,1
T° + 90°C
m.c.a. 10
180 2” 1¼” F - 1x230V 5 - 27 0,05 - 0,26 EEI ≤ 0,19 4 3,2 2,3 1,7 1,1
T° + 90°C
m.c.a. 10
130 1”½ 1” F ¾” F - 1¼” M 1x230V 5 - 43 0,05 - 0,40 EEI ≤ 0,23 6 5,6 4,5 3,5 2,6 1,8
T° + 90°C
m.c.a. 10
130 1” ½” F - 1x230V 5 - 43 0,05 - 0,40 EEI ≤ 0,23 6 5,6 4,5 3,5 2,6 1,8
T° + 90°C
m.c.a. 10
180 1”½ 1” F ¾” F - 1¼” M 1x230V 5 - 43 0,05 - 0,40 EEI ≤ 0,23 6 5,6 4,5 3,5 2,6 1,8
T° + 90°C
m.c.a. 10
180 2” 1¼” F - 1x230V 5 - 43 0,05 - 0,40 EEI ≤ 0,23 6 5,6 4,5 3,5 2,6 1,8
T° + 90°C
m.c.a. 10
130 1”½ 1” F ¾” F - 1¼” M 1x230V 5 - 66 0,06 - 0,60 EEI ≤ 0,25 8 7,8 6 4,8 3,9 3,1 1,6
T° + 90°C
m.c.a. 10
130 1” ½” F - 1x230V 5 - 66 0,06 - 0,60 EEI ≤ 0,25 8 7,8 6 4,8 3,9 3,1 1,6
T° + 90°C
m.c.a. 10
180 1”½ 1” F ¾” F - 1¼” M 1x230V 5 - 66 0,06 - 0,60 EEI ≤ 0,25 8 7,8 6 4,8 3,9 3,1 1,6
T° + 90°C
m.c.a. 10
180 2” 1¼” F - 1x230V 5 - 66 0,06 - 0,60 EEI ≤ 0,25 8 7,8 6 4,8 3,9 3,1 1,6
T° + 90°C
m.c.a. 10

25

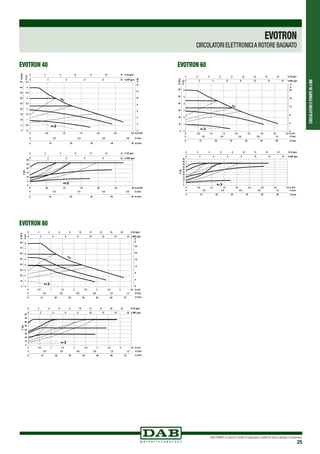

EVOTRON
3,02,52,01,51,00,50
0
0,5
1
1,5
2
2,5
3
3,5
4
4,5
H(m)
0
5
10
15
20
25
30
0,35,20,25,10,15,00
P(W)
Min
Max
Min
H(ft)
Q (m3/h)
0
5
10
15
20
25
30
35
40
45
H(kPa)
Q (m3/h)
0
2
4
6
8
10
12
14
0 0.2 0.4 0.6 0.8 Q l/sec
0 10 20 30 40 50 Q l/min
0 2 4 6 8 10 12 Q US gpm
0 2 4 6 8 10 Q IMP gpm
0 0.2 0.4 0.6 0.8 Q l/sec
0 10 20 30 40 50 Q l/min
0 2 4 6 8 10 12 Q US gpm
0 2 4 6 8 10 Q IMP gpm
0
1
2
3
4
5
6
0 0.2 0.4 0.6 0.8 1.0 Q l/sec
0 10 20 30 40 50 60 Q l/min
0 2 4 6 8 10 12 14 16 Q US gpm
0 2 4 6 8 10 12 14 Q IMP gpm
0
10
20
30
40
50
60
0
H
ft
4
8
12
16
20
0 0,5 1,0 1,5 2,0 2,5 3,0 3,5 4,0 Q m³h
Min
Max
H(m)
H(kPa)
0
5
10
15
20
25
30
35
40
45
50
P(W)
0 0,5 1,0 1,5 2,0 2,5 3,0 3,5 4,0 Q m³h
0 0.2 0.4 0.6 0.8 1.0 Q l/sec
0 10 20 30 40 50 60 Q l/min
Min
0 2 4 6 8 10 12 14 16 Q US gpm
0 2 4 6 8 10 12 14 Q IMP gpm
Min
Max
0
1
2
3
4
5
6
7
8
0
10
20
30
40
50
60
70
H(m)
H(kPa)
80
0
4
8
12
16
20
24
H
ft
4,50 0,5 1 1,5 2 2,5 3 3,5 4 Q m³h
0 0.2 0.4 0.6 0.8 1.0 Q l/sec
0 10 20 30 40 50 60 Q l/min
1.2
70
0 2 4 6 8 10 12 14 16 Q US gpm
0 2 4 6 8 10 12 14 Q IMP gpm16
18
0
10
20
30
40
50
60
70
80
P(W)
Min
0 2 4 6 8 10 12 14 16 Q US gpm
0 2 4 6 8 10 12 14 Q IMP gpm16
18
4,50 0,5 1 1,5 2 2,5 3 3,5 4 Q m³h
0 0.2 0.4 0.6 0.8 1.0 Q l/sec
0 10 20 30 40 50 60 Q l/min
1.2
70
EVOTRON 40 EVOTRON 60
EVOTRON 80

26
DIMENSIONI E PESI
H
H1
F
BB1
L
L1
L2
KIT BOCCHETTONI - 1”F
KIT DI RIDUZIONE
DESCRIZIONE CODICE MODELLO
PESO
Kg
Q.TÁ
x
PALLET
KIT BOCCHETTONI 1/2”F 60110426 EVOTRON 40/130 1/2 - 60/130 1/2 - 80/130 1/2 0,4 24
KIT BOCCHETTONI 3/4”F 547121050
EVOTRON 40/130 - 60/130 - 80/130
0,4 24
EVOTRON 40/180 - 60/180 - 80/180
KIT BOCCHETTONI 1”F 547121060
EVOTRON 40/130 - 60/130 - 80/130
0,4 24
EVOTRON 40/180 - 60/180 - 80/180
KIT BOCCHETTONI 1”1/4 F 547121070 EVOTRON 40/180 X - 60/180 X - 80/180 X 0,7 24
KIT BOCCHETTONI 1”1/4 M 547121080
EVOTRON 40/130 - 60/130 - 80/130
0,4 24
EVOTRON 40/180 - 60/180 - 80/180
KIT DI RIDUZIONE 2”- 1”1/2 547121170 EVOTRON 40/180 - 60/180 - 80/180 0,1 50
KIT GUSCI COIBENTAZIONE 60147096 TUTTI I MODELLI
KIT BOCCHETTONI - 1”1/4 F
ACCESSORI
MODELLO CODICE
CONNETTORE EVOTRON/EVOPLUS 60152234
EVOTRON
MODELLO L L1 L2 B B1 H H1 F
Kg
Q.TÁ
x
PALLETL B H
EVOTRON 40/130 130 158 79.5 147.5 53 140 85 1”1/2 148 193 217 2.7 120
EVOTRON 40/130(1/2) 130 158 79.5 147.5 53 140 85 1” 148 193 217 2.7 120
EVOTRON 40/180 180 158 79.5 147.5 53 140 85 1”1/2 148 193 217 2.9 120
EVOTRON 40/180X 180 158 79.5 147.5 53 140 85 2” 148 193 217 2.9 120
EVOTRON 60/130 130 158 79.5 147.5 53 140 85 1”1/2 148 193 217 2.7 120
EVOTRON 60/130(1/2) 130 158 79.5 147.5 53 140 85 1” 148 193 217 2.7 120
EVOTRON 60/180 180 158 79.5 147.5 53 140 85 1”1/2 148 193 217 2.9 120
EVOTRON 60/180X 180 158 79.5 147.5 53 140 85 2” 148 193 217 2.9 120
EVOTRON 80/130 130 158 79.5 147.5 53 140 85 1”1/2 148 193 217 2.7 120
EVOTRON 80/130(1/2) 130 158 79.5 147.5 53 140 85 1” 148 193 217 2.7 120
EVOTRON 80/180 180 158 79.5 147.5 53 140 85 1”1/2 148 193 217 2.9 120
EVOTRON 80/180X 180 158 79.5 147.5 53 140 85 2” 148 193 217 2.9 120

27

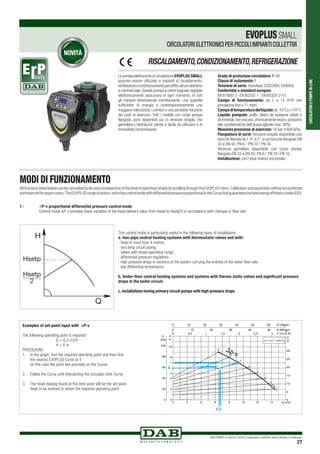

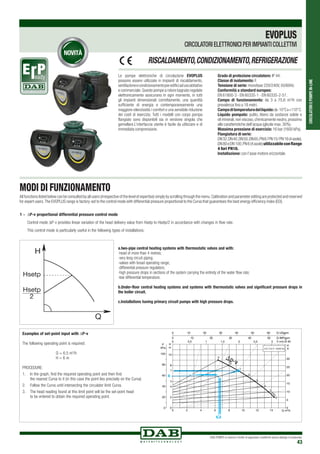

Examples of set-point input with ΔP-v
The following operating point is required:
Q = 6,5 m3/h
H = 6 m
PROCEDURE:
1. In the graph, find the required operating point and then find
the nearest EVOPLUS Curva to it
(in this case the point lies precisely on the Curva)
2. Follow the Curva until intersecting the circulator limit Curva.
3. The head reading found at this limit point will be the set-point
head to be entered to obtain the required operating point.
H
Q
Hsetp
Hsetp
2
All functions listed below can be consulted by all users (irrespective of the level of expertise) simply by scrolling through the EVOPLUS menu. Calibration and parameter editing are protected
andreservedforexpertusers.TheEVOPLUSrangeisfactory-settothecontrolmodewithdifferentialpressureproportionaltotheCurvathatguaranteesthebestenergyefficiencyindex(EEI).
1 - ΔP-v proportional differential pressure control mode
Control mode ΔP-v provides linear variation of the head delivery value from Hsetp to Hsetp/2 in accordance with changes in flow rate.
This control mode is particularly useful in the following types of installations:
a. two-pipe central heating systems with thermostatic valves and with:
- head of more than 4 metres;
- very long circuit piping;
- valves with broad operating range;
- differential pressure regulators;
- high pressure drops in sections of the system carrying the entirety of the water flow rate;
- low differential temperature.
b. Under-floor central heating systems and systems with thermo static valves and significant pressure
drops in the boiler circuit.
c. Installations having primary circuit pumps with high pressure drops
ErPeady

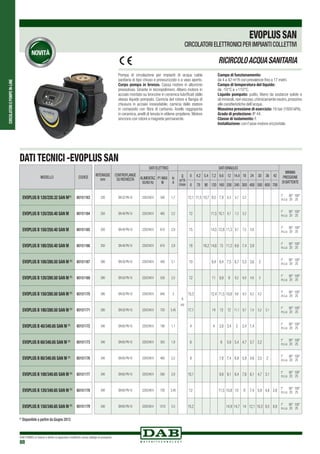

EVOPLUSSMALL
CIRCOLATORI ELETTRONICI PER PICCOLI IMPIANTI COLLETTIVI
Le pompe elettroniche di circolazione EVOPLUS SMALL
possono essere utilizzate in impianti di riscaldamento,
ventilazioneecondizionamentoperedificiadusoabitativo
e commerciale.Queste pompe a rotore bagnato regolate
elettronicamente assicurano in ogni momento, in tutti
gli impianti dimensionati correttamente, una quantità
sufficiente di energia e contemporaneamente una
maggiore silenziosità / comfort e una sensibile riduzione
dei costi di esercizio. Tutti i modelli con corpo pompa
flangiato sono disponibili sia in versione singola che
gemellare.L’interfaccia utente è facile da utilizzare e di
immediata comprensione.
Grado di protezione circolatore: IP 44.
Tensione di serie: monofase 220/240V, 50/60Hz.
Conformità a standard europeo:
EN 61800-3 - EN 60335-1 - EN 60335-2-51.
Campo di funzionamento: da 2 a 12 m3
/h con
prevalenza fino a 11 metri.
Campoditemperaturadelliquido:da-10°Ca+110°C.
Liquido pompato: pulito, libero da sostanze solide e
oli minerali,non viscoso,chimicamente neutro,prossimo
Massima pressione di esercizio: 16 bar (1600 kPa).
Flangiatura di serie: Versione singola disponibile con
bocche filettate da 1 ½“ e 2“, e con bocche flangiate DN
32 e DN 40, PN 6 / PN 10 / PN 16.
Versione gemellare disponibile con corpo pompa
flangiato DN 32 e DN 40, PN 6 / PN 10 / PN 16.
Installazione: con l’asse motore orizzontale.

28
H
Q
Hsetp

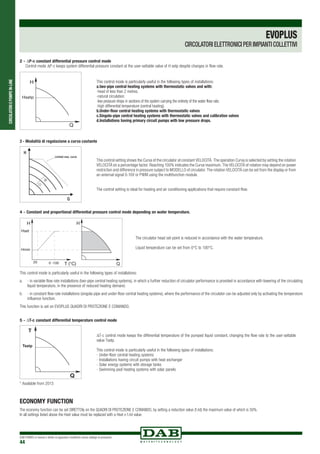

2 - ΔP-c constant differential pressure control mode
Control mode ΔP-c keeps system differential pressure constant at the user-settable value of H setp despite changes in flow rate.
a. two-pipe central heating systems with thermostatic valves and with:
- head of less than 2 metres;
- natural circulation;
- low pressure drops in sections of the system carrying the entirety of the water flow rate;
- high differential temperature (central heating).
b. Under-floor central heating systems with thermostatic valves
c. Singola-pipe central heating systems with thermostatic valves and calibration valves
c. Installations having primary circuit pumps with low pressure drops
3 - Modalità di regolazione a curva costante
Limited max. curve
H
Q
-
+
This control setting shows the Curva of the circulator at constant VELOCITÁ. The operation Curva is selected by setting the rotation
VELOCITÁ on a percentage factor. Reaching 100% indicates the Curva maximum. The VELOCITÁ of rotation may depend on power
restriction and difference in pressure subject to MODELLO of circulator. The rotation VELOCITÁ can be set from the display or from
an external signal 0-10V or PWM using the multifunction module.
The control setting is ideal for heating and air conditioning applications that require constant flow.
4 - Constant and proportional differential pressure control mode depending on water temperature. *
Function can be activated with multifunction module)
The circulator head set-point is reduced in accordance with the water temperature.
Liquid temperature can be set from 0°C to 100°C.
H
Q
H
T (°C)20 0 -100
Hset
Hmin
a. - in variable flow rate installations (two-pipe central heating systems), in which a further reduction of circulator performance is provided in accordance with lowering of the circulating
liquid temperature, in the presence of reduced heating demand.
b. - in constant flow rate installations (singola-pipe and under-floor central heating systems), where the performance of the circulator can be adjusted only by activating the temperature
influence function.
This function is set on EVOPLUS QUADRI DI PROTEZIONE E COMANDO.
5 – ΔT-c constant differential temperature control mode (Function can be activated with multifunction module)
* Available from 2013
ΔT-c control mode keeps the differential temperature of the pumped liquid constant, changing the flow rate to
the user-settable value Tsetp.
(Function can be activated with multifunction module)
This control mode is particularly useful in the following types of installations :
- Under-floor central heating systems
- Installations having primary circuit pumps
- Installations having circuit pumps with heat exchanger
- Solar energy systems with storage tanks
- Swimming pool heating systems with solar panels
ECONOMY FUNCTION
The economy function can be set DIRETTOly on the QUADRI DI PROTEZIONE E COMANDO, by setting a reduction value (f.rid) the maximum value of which is 50%.
In all settings listed above the Hset value must be replaced with a Hset x f.rid value
H
Q
Hsetp
T
Q
Tsetp
EVOPLUSSMALL
* Available from 2013; temperature sensor is requested

29

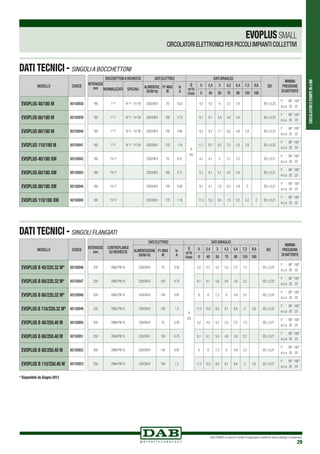

DATI TECNICI - SINGOLI A BOCCHETTONI
DATI TECNICI - SINGOLI FLANGIATI
MODELLO CODICE
EVOPLUS 40/180 M 60150938
EVOPLUS 60/180 M 60150939
EVOPLUS 80/180 M 60150940
EVOPLUS 110/180 M 60150941
EVOPLUS 40/180 XM 60150942
EVOPLUS 60/180 XM 60150943
EVOPLUS 80/180 XM 60150944
EVOPLUS 110/180 XM 60150945
MODELLO CODICE
EVOPLUS B 40/220.32 M* 60150946
EVOPLUS B 60/220.32 M* 60150947
EVOPLUS B 80/220.32 M* 60150948
EVOPLUS B 110/220.32 M* 60150949
EVOPLUS B 40/250.40 M 60150950
EVOPLUS B 60/250.40 M 60150951
EVOPLUS B 80/250.40 M 60150952
EVOPLUS B 110/250.40 M 60150953
INTERASSE
mm
BOCCHETTONIA RICHIESTA DATI ELETTRICI DATI IDRAULICI
EEI
MINIMA
PRESSIONE
DI BATTENTENORMALIZZATI SPECIALI
ALIMENTAZ.
50/60 Hz
P1 MAX
W
In
A
Q
m3
/h
l/min
0 2,4 3 4,2 5,4 7,2 9,6
0 40 50 70 90 120 160
180 1“ F ¾“ F - 1¼“ M 220/240V 70 0.52
H
(m)
4,2 4,2 4 3,1 2,4 EEI ≤ 0,23
t° 90° 100°
m.c.a 20 25
180 1“ F ¾“ F - 1¼“ M 220/240V 100 0.72 6,1 6,1 5,8 4,6 3,4 EEI ≤ 0,22
t° 90° 100°
m.c.a 20 25
180 1“ F ¾“ F - 1¼“ M 220/240V 135 0.95 8,2 8,2 7,7 6,2 4,8 2,9 EEI ≤ 0,22
t° 90° 100°
m.c.a 20 25
180 1“ F ¾“ F - 1¼“ M 220/240V 170 1.18 11,1 10,1 9,2 7,5 5,9 3,9 EEI ≤ 0,22
t° 90° 100°
m.c.a 20 25
180 1¼“ F 220/240V 70 0.51 4,1 4,1 4 3,1 2,2 EEI ≤ 0,21
t° 90° 100°
m.c.a 20 25
180 1¼“ F 220/240V 100 0.71 6,1 6,1 5,7 4,5 3,4 EEI ≤ 0,21
t° 90° 100°
m.c.a 20 25
180 1¼“ F 220/240V 135 0.93 8,1 8,1 7,6 6,2 4,9 3 EEI ≤ 0,21
t° 90° 100°
m.c.a 20 25
180 1¼“ F 220/240V 170 1.18 11,3 10,2 9,5 7,9 6,3 4,3 2 EEI ≤ 0,21
t° 90° 100°
m.c.a 20 25
INTERASSE
mm
CONTROFLANGE
SU RICHIESTA
DATI ELETTRICI DATI IDRAULICI
EEI
MINIMA
PRESSIONE
DI BATTENTE
ALIMENTAZIONE
50/60 Hz
P1 MAX
W
In
A
Q
m3
/h
l/min
0 2,4 3 4,2 5,4 7,2 9,6
0 40 50 70 90 120 160
220 DN32 PN 10 220/240V 75 0.55
H
(m)
4,2 4,2 4,2 3,3 2,5 1,3 EEI ≤ 0,22
t° 90° 100°
m.c.a 20 25
220 DN32 PN 10 220/240V 105 0.75 6,1 6,1 5,6 4,6 3,6 2,2 EEI ≤ 0,22
t° 90° 100°
m.c.a 20 25
220 DN32 PN 10 220/240V 140 0.97 8 8 7,3 6 4,9 3,3 EEI ≤ 0,22
t° 90° 100°
m.c.a 20 25
220 DN32 PN 10 220/240V 190 1.3 11,2 10,5 9,6 8,1 6,8 5 2,6 EEI ≤ 0,22
t° 90° 100°
m.c.a 20 25
250 DN40 PN 10 220/240V 75 0.55 4,2 4,2 4,2 3,3 2,5 1,3 EEI ≤ 0,21
t° 90° 100°
m.c.a 20 25
250 DN40 PN 10 220/240V 105 0.75 6,1 6,1 5,6 4,6 3,6 2,2 EEI ≤ 0,21
t° 90° 100°
m.c.a 20 25
250 DN40 PN 10 220/240V 140 0.97 8 8 7,3 6 4,9 3,3 EEI ≤ 0,21
t° 90° 100°
m.c.a 20 25
250 DN40 PN 10 220/240V 190 1.3 11,2 10,5 9,6 8,1 6,8 5 2,6 EEI ≤ 0,21
t° 90° 100°
m.c.a 20 25
* Disponibile da Giugno 2013
EVOPLUSSMALL

30

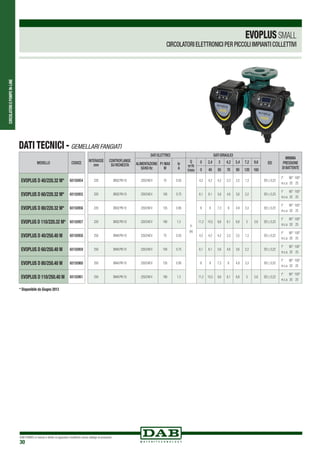

DATI TECNICI - GEMELLARI FANGIATI
MODELLO CODICE
EVOPLUS D 40/220.32 M* 60150954
EVOPLUS D 60/220.32 M* 60150955
EVOPLUS D 80/220.32 M* 60150956
EVOPLUS D 110/220.32 M* 60150957
EVOPLUS D 40/250.40 M 60150958
EVOPLUS D 60/250.40 M 60150959
EVOPLUS D 80/250.40 M 60150960
EVOPLUS D 110/250.40 M 60150961
* Disponibile da Giugno 2013
INTERASSE
mm
CONTROFLANGE
SU RICHIESTA
EEI
MINIMA
PRESSIONE
DI BATTENTE
ALIMENTAZIONE
50/60 Hz
P1 MAX
W
In
A
Q
m3
/h
l/min
0 2,4 3 4,2 5,4 7,2 9,6
0 40 50 70 90 120 160
220 DN32 PN 10 220/240V 75 0.55
H
(m)
4,2 4,2 4,2 3,3 2,5 1,3 EEI ≤ 0,23
t° 90° 100°
m.c.a 20 25
220 DN32 PN 10 220/240V 100 0.75 6,1 6,1 5,6 4,6 3,6 2,2 EEI ≤ 0,23
t° 90° 100°
m.c.a 20 25
220 DN32 PN 10 220/240V 135 0.95 8 8 7,3 6 4,9 3,3 EEI ≤ 0,23
t° 90° 100°
m.c.a 20 25
220 DN32 PN 10 220/240V 190 1.3 11,2 10,5 9,6 8,1 6,8 5 2,6 EEI ≤ 0,23
t° 90° 100°
m.c.a 20 25
250 DN40 PN 10 220/240V 75 0.55 4,2 4,2 4,2 3,3 2,5 1,3 EEI ≤ 0,22
t° 90° 100°
m.c.a 20 25
250 DN40 PN 10 220/240V 100 0.75 6,1 6,1 5,6 4,6 3,6 2,2 EEI ≤ 0,22
t° 90° 100°
m.c.a 20 25
250 DN40 PN 10 220/240V 135 0.95 8 8 7,3 6 4,9 3,3 EEI ≤ 0,22
t° 90° 100°
m.c.a 20 25
250 DN40 PN 10 220/240V 190 1.3 11,2 10,5 9,6 8,1 6,8 5 2,6 EEI ≤ 0,22
t° 90° 100°
m.c.a 20 25
EVOPLUSSMALL

31

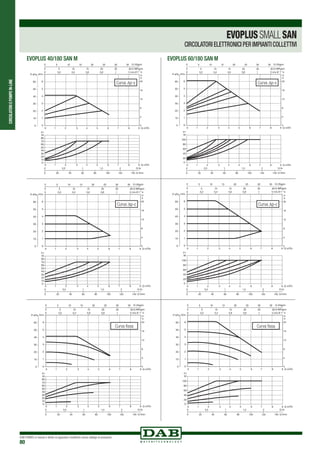

EVOPLUSSMALL
EVOPLUS 40/180 M EVOPLUS 60/180 M
H/m -
6 -
5 -
4 -
3 -
2 -
1 -
0 -
0
10
20
30
40
50
60
70
80
P kPa
60 -
50 -
40 -
30 -
20 -
10 -
0 -
0 1 2 3 4 5 6 7 8 9 Q m3 h/
0 1 2 3 4 5 6 7 8 9 Q m3 h/
-
-
-
-
-
-
-
-
-
-
1" ½
Curva ∆p-v
H/m -
6 -
5 -
4 -
3 -
2 -
1 -
0 -
P kPa
60 -
50 -
40 -
30 -
20 -
10 -
0 -
0 1 2 3 4 5 6 7 8 9 Q m3 h/
0
20
0 1 2 3 4 5 6 7 8 9 Q m3 h/
-
-
40-
60-
80-
100-
-
1" ½
Curva ∆p-v
H/m -
6 -
5 -
4 -
3 -
2 -
1 -
0 -
0
10
20
30
40
50
60
70
80
P kPa
60 -
50 -
40 -
30 -
20 -
10 -
0 -
0 1 2 3 4 5 6 7 8 9 Q m3 h/
0 1 2 3 4 5 6 7 8 9 Q m3 h/
-
-
-
-
-
-
-
-
-
-
1" ½
Curva ∆p-c
H/m -
6 -
5 -
4 -
3 -
2 -
1 -
0 -
P kPa
60 -
50 -
40 -
30 -
20 -
10 -
0 -
0 1 2 3 4 5 6 7 8 9 Q m3 h/
0
20
0 1 2 3 4 5 6 7 8 9 Q m3 h/
-
-
40-
60-
80-
100-
-
1" ½
Curva ∆p-c
H/m -
6 -
5 -
4 -
3 -
2 -
1 -
0 -
0
10
20
30
40
50
60
70
80
P kPa
60 -
50 -
40 -
30 -
20 -
10 -
0 -
0 1 2 3 4 5 6 7 8 9 Q m3 h/
0 1 2 3 4 5 6 7 8 9 Q m3 h/
-
-
-
-
-
-
-
-
-
-
1" ½
Curva fissa
H/m -
6 -
5 -
4 -
3 -
2 -
1 -
0 -
P kPa
60 -
50 -
40 -
30 -
20 -
10 -
0 -
0 1 2 3 4 5 6 7 8 9 Q m3 h/
0
20
0 1 2 3 4 5 6 7 8 9 Q m3 h/
-
-
40-
60-
80-
100-
-
1" ½
Curva fissa

32
EVOPLUSSMALL
EVOPLUS 80/180 M EVOPLUS 110/180 M
0
20
40
60
80
100
120
140
160
0 1 2 3 4 5 6 7 8 9 10 11 12 3 h/
-
-
-
-
-
-
-
-
-
-
H/m -
10 -
8 -
6 -
4 -
2 -
0 -
P kPa
100 -
80 -
60 -
40 -
20 -
0 -
0 1 2 3 4 5 6 7 8 9 10 11 12 Q m3/h
Q m
0 20 40 60 80 100 120 140 160 180 Q l/min
0 0,5 1 1,5 2 2,5 3 Q l/s
0 5 10 15 20 25 30 35 40 45
0 0,5 1 1,5 2
Q USgpm
V m/s Ø 1" ½
0 5 10 15 20 25 30 35 40 Q IMPgpm
0
5
10
15
20
25
30
H
ft
Curva ∆p-v
0
20
40
60
80
100
120
140
160
0 1 2 3 4 5 6 7 8 9 10 11 12 3 h/
-
-
-
-
-
-
-
-
-
-
H/m -
10 -
8 -
6 -
4 -
2 -
0 -
P kPa
100 -
80 -
60 -
40 -
20 -
0 -
0 1 2 3 4 5 6 7 8 9 10 11 12 Q m3/h
Q m
0 20 40 60 80 100 120 140 160 180 Q l/min
0 0,5 1 1,5 2 2,5 3 Q l/s
0 5 10 15 20 25 30 35 40 45
0 0,5 1 1,5 2
Q USgpm
V m/s Ø 1" ½
0 5 10 15 20 25 30 35 40 Q IMPgpm
0
5
10
15
20
25
30
H
ft
Curva ∆p-v
0
20
40
60
80
100
120
140
160
0 1 2 3 4 5 6 7 8 9 10 11 12 3 h/
-
-
-
-
-
-
-
-
-
-
H/m -
10 -
8 -
6 -
4 -
2 -
0 -
P kPa
100 -
80 -
60 -
40 -
20 -
0 -
0 1 2 3 4 5 6 7 8 9 10 11 12 Q m3/h
Q m
0 20 40 60 80 100 120 140 160 180 Q l/min
0 0,5 1 1,5 2 2,5 3 Q l/s
0 5 10 15 20 25 30 35 40 45
0 0,5 1 1,5 2
Q USgpm
V m/s Ø 1" ½
0 5 10 15 20 25 30 35 40 Q IMPgpm
0
5
10
15
20
25
30
H
ft
Curva ∆p-c
0
20
40
60
80
100
120
140
160
0 1 2 3 4 5 6 7 8 9 10 11 12 3 h/
-
-
-
-
-
-
-
-
-
-
H/m -
10 -
8 -
6 -
4 -
2 -
0 -
P kPa
100 -
80 -
60 -
40 -
20 -
0 -
0 1 2 3 4 5 6 7 8 9 10 11 12 Q m3/h
Q m
0 20 40 60 80 100 120 140 160 180 Q l/min
0 0,5 1 1,5 2 2,5 3 Q l/s
0 5 10 15 20 25 30 35 40 45
0 0,5 1 1,5 2
Q USgpm
V m/s Ø 1" ½
0 5 10 15 20 25 30 35 40 Q IMPgpm
0
5
10
15
20
25
30
H
ft
Curva ∆p-c
0
20
40
60
80
100
120
140
160
0 1 2 3 4 5 6 7 8 9 10 11 12 3 h/
-
-
-
-
-
-
-
-
-
-
H/m -
10 -
8 -
6 -
4 -
2 -
0 -
P kPa
100 -
80 -
60 -
40 -
20 -
0 -
0 1 2 3 4 5 6 7 8 9 10 11 12 Q m3/h
Q m
0 20 40 60 80 100 120 140 160 180 Q l/min
0 0,5 1 1,5 2 2,5 3 Q l/s
0 5 10 15 20 25 30 35 40 45
0 0,5 1 1,5 2
Q USgpm
V m/s Ø
0 5 10 15 20 25 30 35 40 Q IMPgpm
0
5
10
15
20
25
30
H
ft
1" ½
0
20
40
60
80
100
120
140
160
0 1 2 3 4 5 6 7 8 9 10 11 12 3 h/
-
-
-
-
-
-
-
-
-
-
H/m -
10 -
8 -
6 -
4 -
2 -
0 -
P kPa
100 -
80 -
60 -
40 -
20 -
0 -
0 1 2 3 4 5 6 7 8 9 10 11 12 Q m3/h
Q m
0 20 40 60 80 100 120 140 160 180 Q l/min
0 0,5 1 1,5 2 2,5 3 Q l/s
0 5 10 15 20 25 30 35 40 45
0 0,5 1 1,5 2
Q USgpm
V m/s Ø 1" ½
0 5 10 15 20 25 30 35 40 Q IMPgpm
0
5
10
15
20
25
30
H
ft
Curva fissaCurva fissa

33
EVOPLUSSMALL
EVOPLUS 40/180 XM EVOPLUS 60/180 XM
H/m -
6 -
5 -
4 -
3 -
2 -
1 -
0 -
0
10
20
30
40
50
60
70
80
P kPa
60 -
50 -
40 -
30 -
20 -
10 -
0 -
0 1 2 3 4 5 6 7 8 9 Q m3 h/
0 1 2 3 4 5 6 7 8 9 Q m3 h/
-
-
-
-
-
-
-
-
-
-
2"
Curva ∆p-v
0
20
40
60
80
100
0 1 2 3 4 5 6 7 8 9 10 11 3 h/
-
-
-
-
-
-
-
H/m -
6 -
4 -
2 -
0 -
P kPa
60 -
40 -
20 -
0 -
0 1 2 3 4 5 5 7 8 9 10 3/h
Q m
Q m
2"
Curva ∆p-v
H/m -
6 -
5 -
4 -
3 -
2 -
1 -
0 -
0
10
20
30
40
50
60
70
80
P kPa
60 -
50 -
40 -
30 -
20 -
10 -
0 -
0 1 2 3 4 5 6 7 8 9 Q m3 h/
0 1 2 3 4 5 6 7 8 9 Q m3 h/
-
-
-
-
-
-
-
-
-
-
2"
Curva ∆p-c
2"
0
20
40
60
80
100
0 1 2 3 4 5 6 7 8 9 10 11 3 h/
-
-
-
-
-
-
-
H/m -
6 -
4 -
2 -
0 -
P kPa
60 -
40 -
20 -
0 -
0 1 2 3 4 5 5 7 8 9 10 3/h
Q m
Q m
Curva ∆p-c
H/m -
6 -
5 -
4 -
3 -
2 -
1 -
0 -
0
10
20
30
40
50
60
70
80
P kPa
60 -
50 -
40 -
30 -
20 -
10 -
0 -
0 1 2 3 4 5 6 7 8 9 Q m3 h/
0 1 2 3 4 5 6 7 8 9 Q m3 h/
-
-
-
-
-
-
-
-
-
-
2"
0
20
40
60
80
100
0 1 2 3 4 5 6 7 8 9 10 11 3 h/
-
-
-
-
-
-
-
H/m -
6 -
4 -
2 -
0 -
P kPa
60 -
40 -
20 -
0 -
0 1 2 3 4 5 5 7 8 9 10 3/h
Q m
Q m
2"
Curva fissa Curva fissa

34
EVOPLUSSMALL
EVOPLUS 80/180 XM EVOPLUS 110/180 XM
0
20
40
60
80
100
120
140
160
0 1 2 3 4 5 6 7 8 9 10 11 12 3 h/
-
-
-
-
-
-
-
-
-
-
H/m -
10 -
8 -
6 -
4 -
2 -
0 -
P kPa
100 -
80 -
60 -
40 -
20 -
0 -
0 1 2 3 4 5 6 7 8 9 10 11 12 Q m3/h
Q m
0 20 40 60 80 100 120 140 160 180 Q l/min
0 0,5 1 1,5 2 2,5 3 Q l/s
0 5 10 15 20 25 30 35 40 45
0 0,5 1 1,5 2
Q USgpm
V m/s Ø 2"
0 5 10 15 20 25 30 35 40 Q IMPgpm
0
5
10
15
20
25
30
H
ft
Curva ∆p-v
0
20
40
60
80
100
120
140
160
0 2 4 6 8 10 12 14 3 h/
-
-
-
-
-
-
-
-
-
180-
-
H/m -
10 -
8 -
6 -
4 -
2 -
0 -
P kPa
100 -
80 -
60 -
40 -
20 -
0 -
0 2 4 6 8 10 12 14 3/hQ m
Q m
0 20 40 60 80 100 120 140 160 180 200 220 Q l/min
0 0,5 1 1,5 2 2,5 3 3,5 Q l/s
0
5
10
15
20
25
30
H
ft
0 10 20 30 40 50
0 0,4 0,8 1,2 1,6
Q USgpm
V m/s Ø 2"
0 10 20 30 40 Q IMPgpm
Curva ∆p-v
0
20
40
60
80
100
120
140
160
0 1 2 3 4 5 6 7 8 9 10 11 12 3 h/
-
-
-
-
-
-
-
-
-
-
H/m -
10 -
8 -
6 -
4 -
2 -
0 -
P kPa
100 -
80 -
60 -
40 -
20 -
0 -
0 1 2 3 4 5 6 7 8 9 10 11 12 Q m3/h
Q m
0 20 40 60 80 100 120 140 160 180 Q l/min
0 0,5 1 1,5 2 2,5 3 Q l/s
0 5 10 15 20 25 30 35 40 45
0 0,5 1 1,5 2
Q USgpm
V m/s Ø 2"
0 5 10 15 20 25 30 35 40 Q IMPgpm
0
5
10
15
20
25
30
H
ft
Curva ∆p-c
0 20 40 60 80 100 120 140 160 180 200 220 Q l/min
0 0,5 1 1,5 2 2,5 3 3,5 Q l/s
0
5
10
15
20
25
30
H
ft
0 10 20 30 40 50
0 0,4 0,8 1,2 1,6
Q USgpm
V m/s Ø 2"
0 10 20 30 40 Q IMPgpm
0
20
40
60
80
100
120
140
160
0 2 4 6 8 10 12 14 3 h/
-
-
-
-
-
-
-
-
-
180-
-
H/m -
10 -
8 -
6 -
4 -
2 -
0 -
P kPa
100 -
80 -
60 -
40 -
20 -
0 -
0 2 4 6 8 10 12 14 3/hQ m
Q m
Curva ∆p-c
0
20
40
60
80
100
120
140
160
0 1 2 3 4 5 6 7 8 9 10 11 12 3 h/
-
-
-
-
-
-
-
-
-
-
H/m -
10 -
8 -
6 -
4 -
2 -
0 -
P kPa
100 -
80 -
60 -
40 -
20 -
0 -
0 1 2 3 4 5 6 7 8 9 10 11 12 Q m3/h
Q m
0 20 40 60 80 100 120 140 160 180 Q l/min
0 0,5 1 1,5 2 2,5 3 Q l/s
0 5 10 15 20 25 30 35 40 45
0 0,5 1 1,5 2
Q USgpm
V m/s Ø 2"
0 5 10 15 20 25 30 35 40 Q IMPgpm
0
5
10
15
20
25
30
H
ft
0
20
40
60
80
100
120
140
160
0 2 4 6 8 10 12 14 3 h/
-
-
-
-
-
-
-
-
-
180-
-
H/m -
10 -
8 -
6 -
4 -
2 -
0 -
P kPa
100 -
80 -
60 -
40 -
20 -
0 -
0 2 4 6 8 10 12 14 3/hQ m
Q m
0 20 40 60 80 100 120 140 160 180 200 220 Q l/min
0 0,5 1 1,5 2 2,5 3 3,5 Q l/s
0
5
10
15
20
25
30
H
ft
0 10 20 30 40 50
0 0,4 0,8 1,2 1,6
Q USgpm
V m/s Ø 2"
0 10 20 30 40 Q IMPgpm

35
EVOPLUSSMALL
EVOPLUS B 40/220.32 M - EVOPLUS D 40/220.32 M EVOPLUS B 60/220.32 M - EVOPLUS D 60/220.32 M
H/m -
6 -
5 -
4 -
3 -
2 -
1 -
0 -
0
10
20
30
40
50
60
70
80
P kPa
60 -
50 -
40 -
30 -
20 -
10 -
0 -
0 1 2 3 4 5 6 7 8 9 Q m3 h/
0 1 2 3 4 5 6 7 8 9 Q m3 h/
-
-
-
-
-
-
-
-
-
-
32
Curva ∆p-v
0
20
40
60
80
100
0 1 2 3 4 5 6 7 8 9 10 11 3 h/
-
-
-
-
-
-
-
H/m -
6 -
4 -
2 -
0 -
P kPa
60 -
40 -
20 -
0 -
0 1 2 3 4 5 5 7 8 9 10 3/h
Q m
Q m
32
Curva ∆p-v
H/m -
6 -
5 -
4 -
3 -
2 -
1 -
0 -
0
10
20
30
40
50
60
70
80
P kPa
60 -
50 -
40 -
30 -
20 -
10 -
0 -
0 1 2 3 4 5 6 7 8 9 Q m3 h/
0 1 2 3 4 5 6 7 8 9 Q m3 h/
-
-
-
-
-
-
-
-
-
-
32
Curva ∆p-c
0
20
40
60
80
100
0 1 2 3 4 5 6 7 8 9 10 11 3 h/
-
-
-
-
-
-
-
H/m -
6 -
4 -
2 -
0 -
P kPa
60 -
40 -
20 -
0 -
0 1 2 3 4 5 5 7 8 9 10 3/h
Q m
Q m
32
Curva ∆p-c
H/m -
6 -
5 -
4 -
3 -
2 -
1 -
0 -
0
10
20
30
40
50
60
70
80
P kPa
60 -
50 -
40 -
30 -
20 -
10 -
0 -
0 1 2 3 4 5 6 7 8 9 Q m3 h/
0 1 2 3 4 5 6 7 8 9 Q m3 h/
-
-
-
-
-
-
-
-
-
-
32
0
20
40
60
80
100
0 1 2 3 4 5 6 7 8 9 10 11 3 h/
-
-
-
-
-
-
-
H/m -
6 -
4 -
2 -
0 -
P kPa
60 -
40 -
20 -
0 -
0 1 2 3 4 5 5 7 8 9 10 3/h
Q m
Q m
32

36
EVOPLUSSMALL
0
20
40
60
80
100
120
140
160
0 1 2 3 4 5 6 7 8 9 10 11 12 3 h/
-
-
-
-
-
-
-
-
-
-
H/m -
10 -
8 -
6 -
4 -
2 -
0 -
P kPa
100 -
80 -
60 -
40 -
20 -
0 -
0 1 2 3 4 5 6 7 8 9 10 11 12 Q m3/h
Q m
0 20 40 60 80 100 120 140 160 180 Q l/min
0 0,5 1 1,5 2 2,5 3 Q l/s
0 5 10 15 20 25 30 35 40 45
0 0,5 1 1,5 2
Q USgpm
V m/s Ø 32
0 5 10 15 20 25 30 35 40 Q IMPgpm
0
5
10
15
20
25
30
H
ft
Curva ∆p-v
0
20
40
60
80
100
120
140
160
0 2 4 6 8 10 12 14 3 h/
-
-
-
-
-
-
-
-
-
180-
-
H/m -
10 -
8 -
6 -
4 -
2 -
0 -
P kPa
100 -
80 -
60 -
40 -
20 -
0 -
0 2 4 6 8 10 12 14 3/hQ m
Q m
0 20 40 60 80 100 120 140 160 180 200 220 Q l/min
0 0,5 1 1,5 2 2,5 3 3,5 Q l/s
0
5
10
15
20
25
30
H
ft
0 10 20 30 40 50
0 0,4 0,8 1,2 1,6
Q USgpm
V m/s Ø 32
0 10 20 30 40 Q IMPgpm
Curva ∆p-v
0
20
40
60
80
100
120
140
160
0 1 2 3 4 5 6 7 8 9 10 11 12 3 h/
-
-
-
-
-
-
-
-
-
-
H/m -
10 -
8 -
6 -
4 -
2 -
0 -
P kPa
100 -
80 -
60 -
40 -
20 -
0 -
0 1 2 3 4 5 6 7 8 9 10 11 12 Q m3/h
Q m
0 20 40 60 80 100 120 140 160 180 Q l/min
0 0,5 1 1,5 2 2,5 3 Q l/s
0 5 10 15 20 25 30 35 40 45
0 0,5 1 1,5 2
Q USgpm
V m/s Ø 32
0 5 10 15 20 25 30 35 40 Q IMPgpm
0
5
10
15
20
25
30
H
ft
Curva ∆p-c
0
20
40
60
80
100
120
140
160
0 2 4 6 8 10 12 14 3 h/
-
-
-
-
-
-
-
-
-
180-
-
H/m -
10 -
8 -
6 -
4 -
2 -
0 -
P kPa
100 -
80 -
60 -
40 -
20 -
0 -
0 2 4 6 8 10 12 14 3/hQ m
Q m
0 20 40 60 80 100 120 140 160 180 200 220 Q l/min
0 0,5 1 1,5 2 2,5 3 3,5 Q l/s
0
5
10
15
20
25
30
H
ft
0 10 20 30 40 50
0 0,4 0,8 1,2 1,6
Q USgpm
V m/s Ø 32
0 10 20 30 40 Q IMPgpm
Curva ∆p-c
0
20
40
60
80
100
120
140
160
0 1 2 3 4 5 6 7 8 9 10 11 12 3 h/
-
-
-
-
-
-
-
-
-
-
H/m -
10 -
8 -
6 -
4 -
2 -
0 -
P kPa
100 -
80 -
60 -
40 -
20 -
0 -
0 1 2 3 4 5 6 7 8 9 10 11 12 Q m3/h
Q m
0 20 40 60 80 100 120 140 160 180 Q l/min
0 0,5 1 1,5 2 2,5 3 Q l/s
0 5 10 15 20 25 30 35 40 45
0 0,5 1 1,5 2
Q USgpm
V m/s Ø 32
0 5 10 15 20 25 30 35 40 Q IMPgpm
0
5
10
15
20
25
30
H
ft
0
20
40
60
80
100
120
140
160
0 2 4 6 8 10 12 14 3 h/
-
-
-
-
-
-
-
-
-
180-
-
H/m -
10 -
8 -
6 -
4 -
2 -
0 -
P kPa
100 -
80 -
60 -
40 -
20 -
0 -
0 2 4 6 8 10 12 14 3/hQ m
Q m
0 20 40 60 80 100 120 140 160 180 200 220 Q l/min
0 0,5 1 1,5 2 2,5 3 3,5 Q l/s
0
5
10
15
20
25
30
H
ft
0 10 20 30 40 50
0 0,4 0,8 1,2 1,6
Q USgpm
V m/s Ø 32
0 10 20 30 40 Q IMPgpm

37

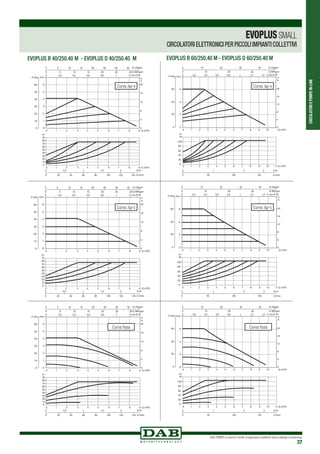

H/m -
6 -
5 -
4 -
3 -
2 -
1 -
0 -
0
10
20
30
40
50
60
70
80
P kPa
60 -
50 -
40 -
30 -
20 -
10 -
0 -
0 1 2 3 4 5 6 7 8 9 Q m3 h/
0 1 2 3 4 5 6 7 8 9 Q m3 h/
-
-
-
-
-
-
-
-
-
-
40
Curva ∆p-v
0
20
40
60
80
100
0 1 2 3 4 5 6 7 8 9 10 11 3 h/
-
-
-
-
-
-
-
H/m -
6 -
4 -
2 -
0 -
P kPa
60 -
40 -
20 -
0 -
0 1 2 3 4 5 5 7 8 9 10 3/h
Q m
Q m
40
Curva ∆p-v
H/m -
6 -
5 -
4 -
3 -
2 -
1 -
0 -
0
10
20
30
40
50
60
70
80
P kPa
60 -
50 -
40 -
30 -
20 -
10 -
0 -
0 1 2 3 4 5 6 7 8 9 Q m3 h/
0 1 2 3 4 5 6 7 8 9 Q m3 h/
-
-
-
-
-
-
-
-
-
-
40
Curva ∆p-c
0
20
40
60
80
100
0 1 2 3 4 5 6 7 8 9 10 11 3 h/
-
-
-
-
-
-
-
H/m -
6 -
4 -
2 -
0 -
P kPa
60 -
40 -
20 -
0 -
0 1 2 3 4 5 5 7 8 9 10 3/h
Q m
Q m
40
Curva ∆p-c
H/m -
6 -
5 -
4 -
3 -
2 -
1 -
0 -
0
10
20
30
40
50
60
70
80
P kPa
60 -
50 -
40 -
30 -
20 -
10 -
0 -
0 1 2 3 4 5 6 7 8 9 Q m3 h/
0 1 2 3 4 5 6 7 8 9 Q m3 h/
-
-
-
-
-
-
-
-
-
-
40
0
20
40
60
80
100
0 1 2 3 4 5 6 7 8 9 10 11 3 h/
-
-
-
-
-
-
-
H/m -
6 -
4 -
2 -
0 -
P kPa
60 -
40 -
20 -
0 -
0 1 2 3 4 5 5 7 8 9 10 3/h
Q m
Q m
40
EVOPLUSSMALL

38

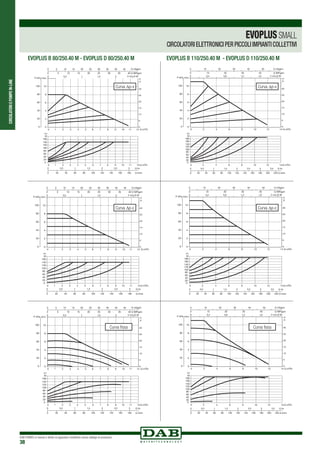

0
20
40
60
80
100
120
140
160
0 1 2 3 4 5 6 7 8 9 10 11 12 3 h/
-
-
-
-
-
-
-
-
-
-
H/m -
10 -
8 -
6 -
4 -
2 -
0 -
P kPa
100 -
80 -
60 -
40 -
20 -
0 -
0 1 2 3 4 5 6 7 8 9 10 11 12 Q m3/h
Q m
0 20 40 60 80 100 120 140 160 180 Q l/min
0 0,5 1 1,5 2 2,5 3 Q l/s
0 5 10 15 20 25 30 35 40 45
0 0,5 1 1,5 2
Q USgpm
V m/s Ø 40
0 5 10 15 20 25 30 35 40 Q IMPgpm
0
5
10
15
20
25
30
H
ft
Curva ∆p-v
0
20
40
60
80
100
120
140
160
0 2 4 6 8 10 12 14 3 h/
-
-
-
-
-
-
-
-
-
180-
-
H/m -
10 -
8 -
6 -
4 -
2 -
0 -
P kPa
100 -
80 -
60 -
40 -
20 -
0 -
0 2 4 6 8 10 12 14 3/hQ m
Q m
0 20 40 60 80 100 120 140 160 180 200 220 Q l/min
0 0,5 1 1,5 2 2,5 3 3,5 Q l/s
0
5
10
15
20
25
30
H
ft
0 10 20 30 40 50
0 0,4 0,8 1,2 1,6
Q USgpm
V m/s Ø 40
0 10 20 30 40 Q IMPgpm
Curva ∆p-v
0
20
40
60
80
100
120
140
160
0 1 2 3 4 5 6 7 8 9 10 11 12 3 h/
-
-
-
-
-
-
-
-
-
-
H/m -
10 -
8 -
6 -
4 -
2 -
0 -
P kPa
100 -
80 -
60 -
40 -
20 -
0 -
0 1 2 3 4 5 6 7 8 9 10 11 12 Q m3/h
Q m
0 20 40 60 80 100 120 140 160 180 Q l/min
0 0,5 1 1,5 2 2,5 3 Q l/s
0 5 10 15 20 25 30 35 40 45
0 0,5 1 1,5 2
Q USgpm
V m/s Ø 40
0 5 10 15 20 25 30 35 40 Q IMPgpm
0
5
10
15
20
25
30
H
ft
Curva ∆p-c
0
20
40
60
80
100
120
140
160
0 2 4 6 8 10 12 14 3 h/
-
-
-
-
-
-
-
-
-
180-
-
H/m -
10 -
8 -
6 -
4 -
2 -
0 -
P kPa
100 -
80 -
60 -
40 -
20 -
0 -
0 2 4 6 8 10 12 14 3/hQ m
Q m
0 20 40 60 80 100 120 140 160 180 200 220 Q l/min
0 0,5 1 1,5 2 2,5 3 3,5 Q l/s
0
5
10
15
20
25
30
H
ft
0 10 20 30 40 50
0 0,4 0,8 1,2 1,6
Q USgpm
V m/s Ø 40
0 10 20 30 40 Q IMPgpm
Curva ∆p-c
0
20
40
60
80
100
120
140
160
0 1 2 3 4 5 6 7 8 9 10 11 12 3 h/
-
-
-
-
-
-
-
-
-
-
H/m -
10 -
8 -
6 -
4 -
2 -
0 -
P kPa
100 -
80 -
60 -
40 -
20 -
0 -
0 1 2 3 4 5 6 7 8 9 10 11 12 Q m3/h
Q m
0 20 40 60 80 100 120 140 160 180 Q l/min
0 0,5 1 1,5 2 2,5 3 Q l/s
0 5 10 15 20 25 30 35 40 45
0 0,5 1 1,5 2
Q USgpm
V m/s Ø 40
0 5 10 15 20 25 30 35 40 Q IMPgpm
0
5
10
15
20
25
30
H
ft
0
20
40
60
80
100
120
140
160
0 2 4 6 8 10 12 14 3 h/
-
-
-
-
-
-
-
-
-
180-
-
H/m -
10 -
8 -
6 -
4 -
2 -
0 -
P kPa
100 -
80 -
60 -
40 -
20 -
0 -
0 2 4 6 8 10 12 14 3/hQ m
Q m
0 20 40 60 80 100 120 140 160 180 200 220 Q l/min
0 0,5 1 1,5 2 2,5 3 3,5 Q l/s
0
5
10
15
20
25
30
H
ft
0 10 20 30 40 50
0 0,4 0,8 1,2 1,6
Q USgpm
V m/s Ø 40
0 10 20 30 40 Q IMPgpm
EVOPLUSSMALL

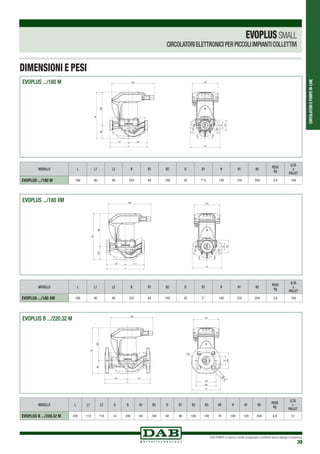

39

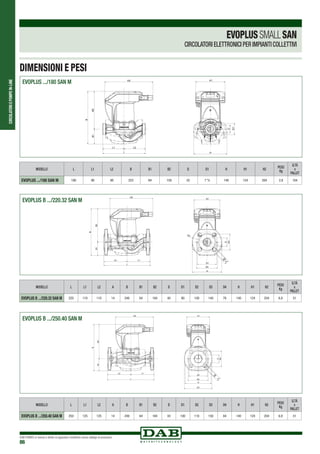

MODELLO L L1 L2 B B1 B2 D D1 H H1 H2 PESO
Kg
Q.TÁ
x
PALLET
EVOPLUS .../180 M 180 90 90 223 64 159 32 1”½ 140 124 204 2,8 104
H1
D
D1
HL
L1 L2
B1B2
B
H2
EVOPLUS 40-60-80-110/180 M
H3
L1L2
L
D
D1
B1B2
B
H2
H
EVOPLUS 40-60-80-110/180 XM
D2
D1
A
H1
H
L1
L
L2
D
D4
B1B2
B
A2
H2
D3
EVOPLUS B 40-60-80-110/220.32 M
MODELLO L L1 L2 B B1 B2 D D1 H H1 H2
PESO
Kg
Q.TÁ
x
PALLET
EVOPLUS .../180 XM 180 90 90 223 64 159 32 2" 140 124 204 2,8 104
EVOPLUSSMALL
MODELLO L L1 L2 A B B1 B2 D D1 D2 D3 D4 H H1 H2 PESO
Kg
Q.TÁ
x
PALLET
EVOPLUS B .../220.32 M 220 110 110 14 248 64 184 40 90 100 140 76 140 124 204 6,9 51
EVOPLUS .../180 M
EVOPLUS .../180 XM
EVOPLUS B .../220.32 M

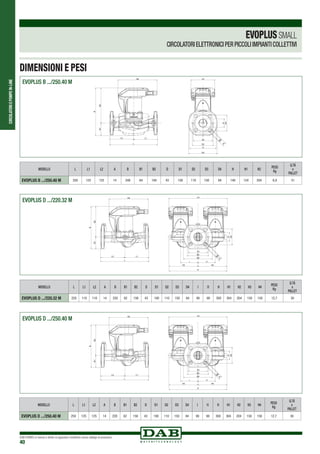

DIMENSIONI E PESI

40
EVOPLUSSMALL
MODELLO L L1 L2 A B B1 B2 D D1 D2 D3 D4 H H1 H2 PESO
Kg
Q.TÁ
x
PALLET
EVOPLUS B .../250.40 M 250 125 125 14 248 64 184 43 100 110 150 84 140 124 204 6,9 51
EVOPLUS B .../250.40 M
EVOPLUS D .../220.32 M
EVOPLUS D .../250.40 M
D1
D2
A
H1
D3
D
D4
L1L2
L
A2
H2
H
B1B2
B
EVOPLUS B 40-60-80-110/250.40 M
D2
D1
A
L
L1L2
D
D4
D3
H1H2
I
H
H3 H4
B1B2
B
I1
A2
EVOPLUS D 40-60-80-110/250.40 M
D2
D1
A
L
L1L2
D
D4
D3
H1H2
I
H
H3 H4
B1B2
B
I1
A2
EVOPLUS D 40-60-80-110/250.40 M
MODELLO L L1 L2 A B B1 B2 D D1 D2 D3 D4 I I1 H H1 H2 H3 H4
PESO
Kg
Q.TÁ
x
PALLET
EVOPLUS D .../220.32 M 220 110 110 14 220 62 158 43 100 110 150 84 90 90 300 304 204 150 150 12,7 30
MODELLO L L1 L2 A B B1 B2 D D1 D2 D3 D4 I I1 H H1 H2 H3 H4 PESO
Kg
Q.TÁ
x
PALLET
EVOPLUS D .../250.40 M 250 125 125 14 220 62 158 43 100 110 150 84 90 90 300 304 204 150 150 12,7 30
DIMENSIONI E PESI

41

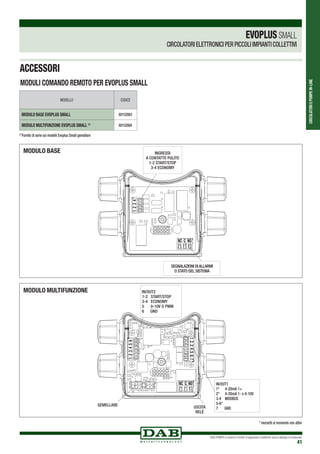

ACCESSORI
MODULI COMANDO REMOTO PER EVOPLUS SMALL
IN/OUT2
1-2 START/STOP
3-4 ECONOMY
5 0-10V O PWM
6 GND
USCITA
RELÉ
IN/OUT1
1* 4-20mA 1+
2* 4-20mA 1- o 0-10V
3-4 modbus
5-6*
7 GND
GEMELLARE
MODELLO CODICE
MODULO BASE EVOPLUS SMALL 60152883
MODULO MULTIFUNZIONE EVOPLUS SMALL (1)
60152884
modulo base
modulo MULTIFUNZIONE
INGRESSI
A CONTATTO PULITO
1-2 START/STOP
3-4 ECONOMY
SEGNALAZIONI DI ALLARMI
O STATO DEL SISTEMA
NC C NO
NC C NO
(1)
Fornito di serie sui modelli Evoplus Small gemallare
* morsetti al momento non attivi
1234
123456
1234567
EVOPLUSSMALL

42

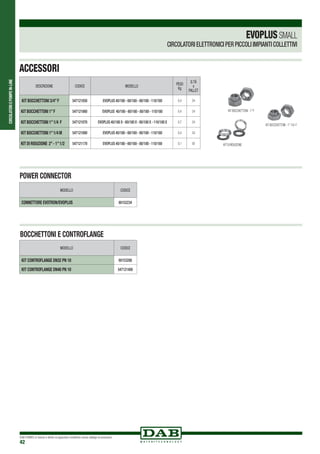

ACCESSORI
DESCRIZIONE CODICE MODELLO
PESO
Kg
Q.TÁ
x
PALLET
KIT BOCCHETTONI 3/4”F 547121050 EVOPLUS 40/180 - 60/180 - 80/180 - 110/180 0,4 24
KIT BOCCHETTONI 1”F 547121060 EVOPLUS 40/180 - 60/180 - 80/180 - 110/180 0,4 24
KIT BOCCHETTONI 1”1/4 F 547121070 EVOPLUS 40/180 X - 60/180 X - 80/180 X - 110/180 X 0,7 24
KIT BOCCHETTONI 1”1/4 M 547121080 EVOPLUS 40/180 - 60/180 - 80/180 - 110/180 0,4 24
KIT DI RIDUZIONE 2”- 1”1/2 547121170 EVOPLUS 40/180 - 60/180 - 80/180 - 110/180 0,1 50
KIT BOCCHETTONI - 1”F
KIT DI RIDUZIONE
KIT BOCCHETTONI - 1”1/4 F
POWER CONNECTOR
BOCCHETTONI E CONTROFLANGE
MODELLO CODICE
KIT CONTROFLANGE DN32 PN 10 60153288
KIT CONTROFLANGE DN40 PN 10 547121400
MODELLO CODICE
CONNETTORE EVOTRON/EVOPLUS 60152234
EVOPLUSSMALL

43
ErPeady
Examples of set-point input with ΔP-v
The following operating point is required:
Q = 6,5 m3
/h
H = 6 m
PROCEDURE:
1. In the graph, find the required operating point and then find
the nearest Curva to it (in this case the point lies precisely on the Curva)
2. Follow the Curva until intersecting the circulator limit Curva.
3. The head reading found at this limit point will be the set-point head
to be entered to obtain the required operating point.
H
Q
Hsetp
Hsetp
2
All functions listed below can be consulted by all users (irrespective of the level of expertise) simply by scrolling through the menu.Calibration and parameter editing are protected and reserved
for expert users.The EVOPLUS range is factory-set to the control mode with differential pressure proportional to the Curva that guarantees the best energy efficiency index (EEI).
1 - ΔP-v proportional differential pressure control mode
Control mode ΔP-v provides linear variation of the head delivery value from Hsetp to Hsetp/2 in accordance with changes in flow rate.
a.two-pipe central heating systems with thermostatic valves and with:
-head of more than 4 metres;
-very long circuit piping;
-valves with broad operating range;
-differential pressure regulators;
-high pressure drops in sections of the system carrying the entirety of the water flow rate;
-low differential temperature.
b.Under-floor central heating systems and systems with thermostatic valves and significant pressure drops in
the boiler circuit.
c.Installations having primary circuit pumps with high pressure drops.
EVOPLUS
CIRCOLATORI ELETTRONICI PER IMPIANTI COLLETTIVI
Le pompe elettroniche di circolazione EVOPLUS
possono essere utilizzate in impianti di riscaldamento,
ventilazioneecondizionamentoperedificiadusoabitativo
e commerciale.Queste pompe a rotore bagnato regolate
elettronicamente assicurano in ogni momento, in tutti
gli impianti dimensionati correttamente, una quantità
sufficiente di energia e contemporaneamente una
maggiore silenziosità / comfort e una sensibile riduzione
dei costi di esercizio. Tutti i modelli con corpo pompa
flangiato sono disponibili sia in versione singola che
gemellare.L’interfaccia utente è facile da utilizzare e di
immediata comprensione.
Grado di protezione circolatore: IP 44.
Tensione di serie: monofase 220/240V, 50/60Hz.
Conformità a standard europeo:
EN 61800-3 - EN 60335-1 - EN 60335-2-51.
Campo di funzionamento: da 3 a 75,6 m3
/h con
prevalenza fino a 18 metri.
Campoditemperaturadelliquido:da-10°Ca+110°C.
Liquido pompato: pulito, libero da sostanze solide e
oli minerali,non viscoso,chimicamente neutro,prossimo
Massima pressione di esercizio: 16 bar (1600 kPa).
Flangiatura di serie:
DN32,DN40,DN50,DN65,PN6/PN10/PN16(4asole),
DN80eDN100,PN6(4asole)utilizzabileconflange
4 fori PN10.
Installazione: con l’asse motore orizzontale.

44
H
Q
Hsetp
2 - ΔP-c constant differential pressure control mode
Control mode ΔP-c keeps system differential pressure constant at the user-settable value of H setp despite changes in flow rate.
a.two-pipe central heating systems with thermostatic valves and with:
-head of less than 2 metres;
-natural circulation;
-low pressure drops in sections of the system carrying the entirety of the water flow rate;
-high differential temperature (central heating).
b.Under-floor central heating systems with thermostatic valves
c.Singola-pipe central heating systems with thermostatic valves and calibration valves
d.Installations having primary circuit pumps with low pressure drops.
3 - Modalità di regolazione a curva costante
Limited max. curve
H
Q
-
+
This control setting shows the Curva of the circulator at constant VELOCITÁ. The operation Curva is selected by setting the rotation
VELOCITÁ on a percentage factor. Reaching 100% indicates the Curva maximum. The VELOCITÁ of rotation may depend on power
restriction and difference in pressure subject to MODELLO of circulator. The rotation VELOCITÁ can be set from the display or from
an external signal 0-10V or PWM using the multifunction module.
The control setting is ideal for heating and air conditioning applications that require constant flow.
4 - Constant and proportional differential pressure control mode depending on water temperature.
The circulator head set-point is reduced in accordance with the water temperature.
Liquid temperature can be set from 0°C to 100°C.
H
Q
H
T (°C)20 0 -100
Hset
Hmin
a. - in variable flow rate installations (two-pipe central heating systems), in which a further reduction of circulator performance is provided in accordance with lowering of the circulating
liquid temperature, in the presence of reduced heating demand.
b. - in constant flow rate installations (singola-pipe and under-floor central heating systems), where the performance of the circulator can be adjusted only by activating the temperature
influence function.
This function is set on EVOPLUS QUADRI DI PROTEZIONE E COMANDO.
5 - ΔT-c constant differential temperature control mode
* Available from 2013
ΔT-c control mode keeps the differential temperature of the pumped liquid constant, changing the flow rate to the user-settable
value Tsetp.
- Under-floor central heating systems
- Installations having circuit pumps with heat exchanger
- Solar energy systems with storage tanks
- Swimming pool heating systems with solar panels
ECONOMY FUNCTION
The economy function can be set DIRETTOly on the QUADRI DI PROTEZIONE E COMANDO, by setting a reduction value (f.rid) the maximum value of which is 50%.
In all settings listed above the Hset value must be replaced with a Hset x f.rid value.
H
Q
Hsetp
T
Q
Tsetp
EVOPLUS

45
EVOPLUS

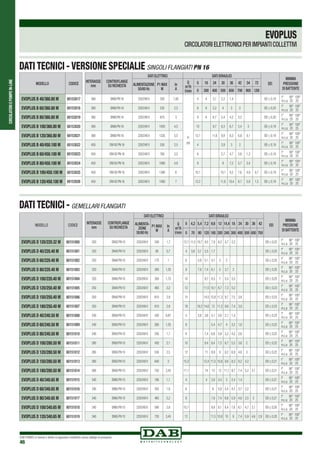

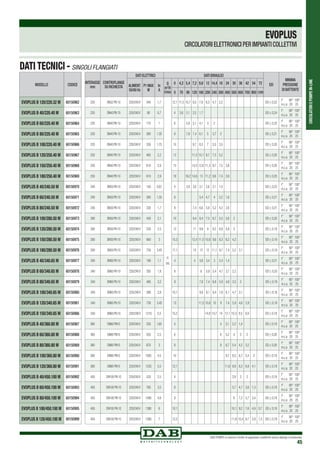

DATI TECNICI - SINGOLI FLANGIATI
MODELLO CODICE
EVOPLUS B 120/220.32 M 60150962
EVOPLUS B 40/220.40 M 60150963
EVOPLUS B 60/220.40 M 60150964
EVOPLUS B 80/220.40 M 60150965
EVOPLUS B 100/220.40 M 60150966
EVOPLUS B 120/250.40 M 60150967
EVOPLUS B 150/250.40 M 60150968
EVOPLUS B 180/250.40 M 60150969
EVOPLUS B 40/240.50 M 60150970
EVOPLUS B 60/240.50 M 60150971
EVOPLUS B 80/240.50 M 60150972
EVOPLUS B 100/280.50 M 60150973
EVOPLUS B 120/280.50 M 60150974
EVOPLUS B 150/280.50 M 60150975
EVOPLUS B 180/280.50 M 60150976
EVOPLUS B 40/340.65 M 60150977
EVOPLUS B 60/340.65 M 60150978
EVOPLUS B 80/340.65 M 60150979
EVOPLUS B 100/340.65 M 60150980
EVOPLUS B 120/340.65 M 60150981
EVOPLUS B 150/340.65 M 60150986

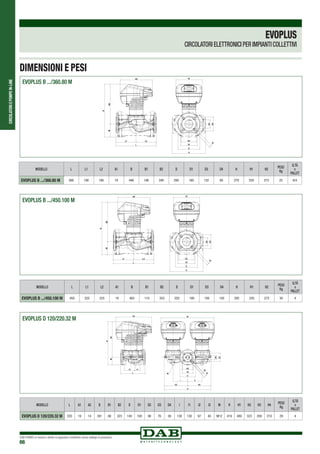

EVOPLUS B 40/360.80 M 60150987
EVOPLUS B 60/360.80 M 60150988
EVOPLUS B 80/360.80 M 60150989
EVOPLUS B 100/360.80 M 60150990
EVOPLUS B 120/360.80 M 60150991
EVOPLUS B 40/450.100 M 60150992
EVOPLUS B 60/450.100 M 60150993
EVOPLUS B 80/450.100 M 60150994
EVOPLUS B 100/450.100 M 60150995
EVOPLUS B 120/450.100 M 60150999
INTERASSE
mm
CONTROFLANGE
SU RICHIESTA
EEI
MINIMA
PRESSIONE
DI BATTENTE
ALIMENT.
50/60 Hz
P1 MAX
W
In
A
Q
m3
/h
l/min
0 4,2 5,4 7,2 9,6 12 14,4 18 24 30 36 42 54 72
0 70 90 120 160 200 240 300 400 500 600 700 900 1200
220 DN32 PN 10 220/240V 340 1,7
H
(m)
12,1 11,5 10,7 9,5 7,9 6,3 4,7 2,2 EEI ≤ 0,22
t° 90° 100°
m.c.a 20 25
220 DN40 PN 10 220/240V 90 0,7 4 3,6 3,1 2,5 1,7 EEI ≤ 0,24
t° 90° 100°
m.c.a 20 25
220 DN40 PN 10 220/240V 175 1 6 5,9 5,1 4,1 3 2 EEI ≤ 0,23
t° 90° 100°
m.c.a 20 25
220 DN40 PN 10 220/240V 260 1.35 8 7,9 7,4 6,1 5 3,7 2 EEI ≤ 0,21
t° 90° 100°
m.c.a 20 25
220 DN40 PN 10 220/240V 350 1.75 10 9,7 8,3 7 5,5 3,5 EEI ≤ 0,20
t° 90° 100°
m.c.a 20 25
250 DN40 PN 10 220/240V 465 2,2 12 11,5 10,1 8,7 7,3 5,2 EEI ≤ 0,20
t° 90° 100°
m.c.a 20 25
250 DN40 PN 10 220/240V 610 2,9 15 14,5 12,8 11,3 9,7 7,5 3,8 EEI ≤ 0,20
t° 90° 100°
m.c.a 20 25
250 DN40 PN 10 220/240V 610 2,9 18 16,2 14,6 13 11,2 9,6 7,4 3,9 EEI ≤ 0,20
t° 90° 100°
m.c.a 20 25
240 DN50 PN 10 220/240V 140 0,87 4 3,9 3,6 3,1 2,6 2,1 1,4 EEI ≤ 0,23
t° 90° 100°
m.c.a 20 25
240 DN50 PN 10 220/240V 260 1,35 6 5,4 4,7 4 3,2 1,6 EEI ≤ 0,21
t° 90° 100°
m.c.a 20 25
240 DN50 PN 10 220/240V 330 1,7 8 7,4 6,6 5,9 5,2 4,2 2,6 EEI ≤ 0,21
t° 90° 100°
m.c.a 20 25
280 DN50 PN 10 220/240V 430 2,1 10 9,4 8,4 7,5 6,7 5,5 3,6 2 EEI ≤ 0,20
t° 90° 100°
m.c.a 20 25
280 DN50 PN 10 220/240V 530 2,5 12 11 9,9 9 8,2 6,9 4,8 3 EEI ≤ 0,19
t° 90° 100°
m.c.a 20 25
280 DN50 PN 10 220/240V 640 3 15,3 12,4 11,5 10,6 9,6 8,3 6,2 4,2 EEI ≤ 0,19
t° 90° 100°
m.c.a 20 25
280 DN50 PN 10 220/240V 750 3,45 17,1 14 13 12 11,1 9,7 7,4 5,2 3,1 EEI ≤ 0,19
t° 90° 100°
m.c.a 20 25
340 DN65 PN 10 220/240V 190 1,1 4 4 3,8 3,4 3 2,4 1,4 EEI ≤ 0,21
t° 90° 100°
m.c.a 20 25
340 DN65 PN 10 220/240V 355 1,8 6 6 5,9 5,4 4,7 3,7 2,2 EEI ≤ 0,20
t° 90° 100°
m.c.a 20 25
340 DN65 PN 10 220/240V 465 2,2 8 7,8 7,4 6,8 5,9 4,6 3,5 2 EEI ≤ 0,19
t° 90° 100°
m.c.a 20 25
340 DN65 PN 10 220/240V 590 2,8 10,1 9,8 9,1 8,4 7,6 6,1 4,7 3,1 EEI ≤ 0,18
t° 90° 100°
m.c.a 20 25
340 DN65 PN 10 220/240V 730 3,45 12 11,5 10,8 10 9 7,4 5,9 4,6 2,8 EEI ≤ 0,18
t° 90° 100°
m.c.a 20 25
340 DN65 PN 10 220/240V 1210 5,5 15,2 14,9 14,7 14 12,1 10,3 8,5 6,9 EEI ≤ 0,18
t° 90° 100°
m.c.a 20 25
360 DN80 PN10 220/240V 330 1,65 4 4 3,1 2,2 1,4 EEI ≤ 0,19
t° 90° 100°
m.c.a 20 25
360 DN80 PN10 220/240V 535 2,5 6 6 5,2 4 3 2 EEI ≤ 0,20
t° 90° 100°
m.c.a 20 25
360 DN80 PN10 220/240V 670 3 8 8 6,7 5,4 4,2 3,2 EEI ≤ 0,20
t° 90° 100°
m.c.a 20 25
360 DN80 PN10 220/240V 1005 4,5 10 9,7 8,3 6,7 5,4 3 EEI ≤ 0,19
t° 90° 100°
m.c.a 20 25
360 DN80 PN10 220/240V 1235 5,5 12,1 11,6 9,9 8,3 6,8 4,1 EEI ≤ 0,19
t° 90° 100°
m.c.a 20 25
450 DN100 PN 10 220/240V 530 2,5 4 3,9 3 2 EEI ≤ 0,19
t° 90° 100°
m.c.a 20 25
450 DN100 PN 10 220/240V 760 3,5 6 5,7 4,7 3,6 1,3 EEI ≤ 0,18
t° 90° 100°
m.c.a 20 25
450 DN100 PN 10 220/240V 1080 4,8 8 8 7,2 5,7 3,4 EEI ≤ 0,18
t° 90° 100°
m.c.a 20 25
450 DN100 PN 10 220/240V 1380 6 10,1 10,1 9,2 7,6 4,9 0,7 EEI ≤ 0,19
t° 90° 100°
m.c.a 20 25
450 DN100 PN 10 220/240V 1560 7 12,2 11,8 10,4 8,7 5,9 1,5 EEI ≤ 0,19
t° 90° 100°
m.c.a 20 25

46
DATI TECNICI - VERSIONE SPECIALIE SINGOLI FLANGIATI PN 16
DATI TECNICI - GEMELLARI FLANGIATI
MODELLO CODICE
EVOPLUS D 120/220.32 M 60151000
EVOPLUS D 40/220.40 M 60151001
EVOPLUS D 60/220.40 M 60151002
EVOPLUS D 80/220.40 M 60151003
EVOPLUS D 100/220.40 M 60151004
EVOPLUS D 120/250.40 M 60151005
EVOPLUS D 150/250.40 M 60151006
EVOPLUS D 180/250.40 M 60151007
EVOPLUS D 40/240.50 M 60151008
EVOPLUS D 60/240.50 M 60151009
EVOPLUS D 80/240.50 M 60151010
EVOPLUS D 100/280.50 M 60151011
EVOPLUS D 120/280.50 M 60151012
EVOPLUS D 150/280.50 M 60151013
EVOPLUS D 180/280.50 M 60151014
EVOPLUS D 40/340.65 M 60151015
EVOPLUS D 60/340.65 M 60151016
EVOPLUS D 80/340.65 M 60151017
EVOPLUS D 100/340.65 M 60151018
EVOPLUS D 120/340.65 M 60151019
EVOPLUS
MODELLO CODICE
EVOPLUS B 40/360.80 M 60153017
EVOPLUS B 60/360.80 M 60153018
EVOPLUS B 80/360.80 M 60153019
EVOPLUS B 100/360.80 M 60153020
EVOPLUS B 120/360.80 M 60153021
EVOPLUS B 40/450.100 M 60153022
EVOPLUS B 60/450.100 M 60153023
EVOPLUS B 80/450.100 M 60153024
EVOPLUS B 100/450.100 M 60153025
EVOPLUS B 120/450.100 M 60153026
INTERASSE
mm
CONTROFLANGE
SU RICHIESTA
EEI
MINIMA
PRESSIONE
DI BATTENTE
ALIMENTA-
ZIONE
50/60 Hz
P1 MAX
W
In
A
Q
m3
/h
l/min
0 4,2 5,4 7,2 9,6 12 14,4 18 24 30 36 42
0 70 90 120 160 200 240 300 400 500 600 700
220 DN32 PN 10 220/240V 340 1,7 12,1 11,5 10,7 9,5 7,9 6,3 4,7 2,2 EEI ≤ 0,22
t° 90° 100°
m.c.a 20 25
220 DN40 PN 10 220/240V 90 0,7 4 3,6 3,1 2,5 1,7 EEI ≤ 0,25
t° 90° 100°
m.c.a 20 25
220 DN40 PN 10 220/240V 175 1 6 5,9 5,1 4,1 3 2 EEI ≤ 0,25
t° 90° 100°
m.c.a 20 25
220 DN40 PN 10 220/240V 260 1,35 8 7,9 7,4 6,1 5 3,7 2 EEI ≤ 0,25
t° 90° 100°
m.c.a 20 25
220 DN40 PN 10 220/240V 350 1,75 10 9,7 8,3 7 5,5 3,5 EEI ≤ 0,25
t° 90° 100°
m.c.a 20 25
250 DN40 PN 10 220/240V 465 2,2 12 11,5 10,1 8,7 7,3 5,2 EEI ≤ 0,23
t° 90° 100°
m.c.a 20 25
250 DN40 PN 10 220/240V 610 2,9 15 14,5 12,8 11,3 9,7 7,5 3,8 EEI ≤ 0,23
t° 90° 100°
m.c.a 20 25
250 DN40 PN 10 220/240V 610 2,9 18 16,2 14,6 13 11,2 9,6 7,4 3,9 EEI ≤ 0,23
t° 90° 100°
m.c.a 20 25
240 DN50 PN 10 220/240V 430 0,87 4 3,9 3,6 3,1 2,6 2,1 1,4 EEI ≤ 0,23
t° 90° 100°
m.c.a 20 25
240 DN50 PN 10 220/240V 260 1,35 6 5,4 4,7 4 3,2 1,6 EEI ≤ 0,22
t° 90° 100°
m.c.a 20 25
240 DN50 PN 10 220/240V 330 1,7 8 7,4 6,6 5,9 5,2 4,2 2,6 EEI ≤ 0,22
t° 90° 100°
m.c.a 20 25
280 DN50 PN 10 220/240V 430 2,1 10 9,4 8,4 7,5 6,7 5,5 3,6 2 EEI ≤ 0,22
t° 90° 100°
m.c.a 20 25
280 DN50 PN 10 220/240V 530 2,5 12 11 9,9 9 8,2 6,9 4,8 3 EEI ≤ 0,22
t° 90° 100°
m.c.a 20 25
280 DN50 PN 10 220/240V 640 3 15,3 12,4 11,5 10,6 9,6 8,3 6,2 4,2 EEI ≤ 0,21
t° 90° 100°
m.c.a 20 25
280 DN50 PN 10 220/240V 750 3,45 17,1 14 13 12 11,1 9,7 7,4 5,2 3,1 EEI ≤ 0,21
t° 90° 100°
m.c.a 20 25
340 DN65 PN 10 220/240V 190 1,1 4 4 3,8 3,4 3 2,4 1,4 EEI ≤ 0,21
t° 90° 100°
m.c.a 20 25
340 DN65 PN 10 220/240V 355 1,8 6 6 5,9 5,4 4,7 3,7 2,2 EEI ≤ 0,21
t° 90° 100°
m.c.a 20 25
340 DN65 PN 10 220/240V 465 2,2 8 7,8 7,4 6,8 5,9 4,6 3,5 2 EEI ≤ 0,21
t° 90° 100°
m.c.a 20 25
340 DN65 PN 10 220/240V 590 2,8 10,1 9,8 9,1 8,4 7,6 6,1 4,7 3,1 EEI ≤ 0,20
t° 90° 100°
m.c.a 20 25
340 DN65 PN 10 220/240V 730 3,45 12 11,5 10,8 10 9 7,4 5,9 4,6 2,8 EEI ≤ 0,20
t° 90° 100°
m.c.a 20 25
INTERASSE
mm
CONTROFLANGE
SU RICHIESTA
EEI
MINIMA
PRESSIONE
DI BATTENTE
ALIMENTAZIONE
50/60 Hz
P1 MAX
W
In
A
Q
m3
/h
l/min
0 18 24 30 36 42 54 72
0 300 400 500 600 700 900 1200
360 DN80 PN 16 220/240V 330 1,65
H
(m)
4 4 3,1 2,2 1,4 EEI ≤ 0,19
t° 90° 100°
m.c.a 20 25
360 DN80 PN 16 220/240V 535 2,5 6 6 5,2 4 3 2 EEI ≤ 0,20
t° 90° 100°
m.c.a 20 25
360 DN80 PN 16 220/240V 670 3 8 8 6,7 5,4 4,2 3,2 EEI ≤ 0,20
t° 90° 100°
m.c.a 20 25
360 DN80 PN 16 220/240V 1005 4,5 10 9,7 8,3 6,7 5,4 3 EEI ≤ 0,19
t° 90° 100°
m.c.a 20 25
360 DN80 PN 16 220/240V 1235 5,5 12,1 11,6 9,9 8,3 6,8 4,1 EEI ≤ 0,19
t° 90° 100°
m.c.a 20 25
450 DN100 PN 16 220/240V 530 2,5 4 3,9 3 2 EEI ≤ 0,19
t° 90° 100°
m.c.a 20 25
450 DN100 PN 16 220/240V 760 3,5 6 5,7 4,7 3,6 1,3 EEI ≤ 0,18
t° 90° 100°
m.c.a 20 25
450 DN100 PN 16 220/240V 1080 4,8 8 8 7,2 5,7 3,4 EEI ≤ 0,18
t° 90° 100°
m.c.a 20 25
450 DN100 PN 16 220/240V 1380 6 10,1 10,1 9,2 7,6 4,9 0,7 EEI ≤ 0,19
t° 90° 100°
m.c.a 20 25
450 DN100 PN 16 220/240V 1560 7 12,2 11,8 10,4 8,7 5,9 1,5 EEI ≤ 0,19
t° 90° 100°
m.c.a 20 25

47
EVOPLUS

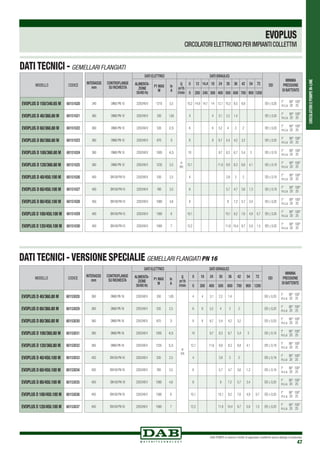

DATI TECNICI - GEMELLARI FLANGIATI
DATI TECNICI - VERSIONE SPECIALIE GEMELLARI FLANGIATI PN 16
MODELLO CODICE
EVOPLUS D 150/340.65 M 60151020
EVOPLUS D 40/360.80 M 60151021
EVOPLUS D 60/360.80 M 60151022
EVOPLUS D 80/360.80 M 60151023
EVOPLUS D 100/360.80 M 60151024
EVOPLUS D 120/360.80 M 60151025
EVOPLUS D 40/450.100 M 60151026
EVOPLUS D 60/450.100 M 60151027
EVOPLUS D 80/450.100 M 60151028
EVOPLUS D 100/450.100 M 60151029
EVOPLUS D 120/450.100 M 60151030
MODELLO CODICE
EVOPLUS D 40/360.80 M 60153028
EVOPLUS D 60/360.80 M 60153029
EVOPLUS D 80/360.80 M 60153030
EVOPLUS D 100/360.80 M 60153031
EVOPLUS D 120/360.80 M 60153032
EVOPLUS D 40/450.100 M 60153033
EVOPLUS D 60/450.100 M 60153034
EVOPLUS D 80/450.100 M 60153035
EVOPLUS D 100/450.100 M 60153036
EVOPLUS D 120/450.100 M 60153037
INTERASSE
mm
CONTROFLANGE
SU RICHIESTA
EEI
MINIMA
PRESSIONE
DI BATTENTE
ALIMENTA-
ZIONE
50/60 Hz
P1 MAX
W
In
A
Q
m3
/h
l/min
0 12 14,4 18 24 30 36 42 54 72
0 200 240 300 400 500 600 700 900 1200
340 DN65 PN 10 220/240V 1210 5,5
H
(m)
15,2 14,9 14,7 14 12,1 10,3 8,5 6,9 EEI ≤ 0,20
t° 90° 100°
m.c.a 20 25
360 DN80 PN 10 220/240V 330 1,65 4 4 3,1 2,2 1,4 EEI ≤ 0,20
t° 90° 100°
m.c.a 20 25
360 DN80 PN 10 220/240V 535 2,5 6 6 5,2 4 3 2 EEI ≤ 0,20
t° 90° 100°
m.c.a 20 25
360 DN80 PN 10 220/240V 670 3 8 8 6,7 5,4 4,2 3,2 EEI ≤ 0,20
t° 90° 100°
m.c.a 20 25
360 DN80 PN 10 220/240V 1005 4,5 10 9,7 8,3 6,7 5,4 3 EEI ≤ 0,19
t° 90° 100°
m.c.a 20 25
360 DN80 PN 10 220/240V 1235 5,5 12,1 11,6 9,9 8,3 6,8 4,1 EEI ≤ 0,19
t° 90° 100°
m.c.a 20 25
450 DN100 PN 10 220/240V 530 2,5 4 3,9 3 2 EEI ≤ 0,19
t° 90° 100°
m.c.a 20 25
450 DN100 PN 10 220/240V 760 3,5 6 5,7 4,7 3,6 1,3 EEI ≤ 0,19
t° 90° 100°
m.c.a 20 25
450 DN100 PN 10 220/240V 1080 4,8 8 8 7,2 5,7 3,4 EEI ≤ 0,20
t° 90° 100°
m.c.a 20 25
450 DN100 PN 10 220/240V 1380 6 10,1 10,1 9,2 7,6 4,9 0,7 EEI ≤ 0,20
t° 90° 100°
m.c.a 20 25
450 DN100 PN 10 220/240V 1560 7 12,2 11,8 10,4 8,7 5,9 1,5 EEI ≤ 0,20
t° 90° 100°
m.c.a 20 25
INTERASSE
mm
CONTROFLANGE
SU RICHIESTA
EEI
MINIMA
PRESSIONE
DI BATTENTE
ALIMENTA-
ZIONE
50/60 Hz
P1 MAX
W
In
A
Q
m3
/h
l/min
0 18 24 30 36 42 54 72
0 300 400 500 600 700 900 1200
360 DN80 PN 16 220/240V 330 1,65
H
(m)
4 4 3,1 2,2 1,4 EEI ≤ 0,20
t° 90° 100°
m.c.a 20 25
360 DN80 PN 16 220/240V 535 2,5 6 6 5,2 4 3 2 EEI ≤ 0,20
t° 90° 100°
m.c.a 20 25
360 DN80 PN 16 220/240V 670 3 8 8 6,7 5,4 4,2 3,2 EEI ≤ 0,20
t° 90° 100°
m.c.a 20 25
360 DN80 PN 16 220/240V 1005 4,5 10 9,7 8,3 6,7 5,4 3 EEI ≤ 0,19
t° 90° 100°
m.c.a 20 25
360 DN80 PN 16 220/240V 1235 5,5 12,1 11,6 9,9 8,3 6,8 4,1 EEI ≤ 0,19
t° 90° 100°
m.c.a 20 25
450 DN100 PN 16 220/240V 530 2,5 4 3,9 3 2 EEI ≤ 0,19
t° 90° 100°
m.c.a 20 25
450 DN100 PN 16 220/240V 760 3,5 6 5,7 4,7 3,6 1,3 EEI ≤ 0,19
t° 90° 100°
m.c.a 20 25
450 DN100 PN 16 220/240V 1080 4,8 8 8 7,2 5,7 3,4 EEI ≤ 0,20
t° 90° 100°
m.c.a 20 25
450 DN100 PN 16 220/240V 1380 6 10,1 10,1 9,2 7,6 4,9 0,7 EEI ≤ 0,20
t° 90° 100°
m.c.a 20 25
450 DN100 PN 16 220/240V 1560 7 12,2 11,8 10,4 8,7 5,9 1,5 EEI ≤ 0,20
t° 90° 100°
m.c.a 20 25

48

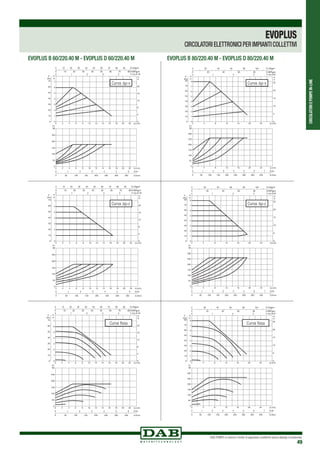

EVOPLUS
50
100
150
200
250
300
350
32
Curva ∆p-v
20
40
60
80
Curva ∆p-v
50
100
150
200
250
300
350
32
Curva ∆p-c
20
40
60
80
Curva ∆p-c
50
100
150
200
250
300
350
32
20
40
60
80

49

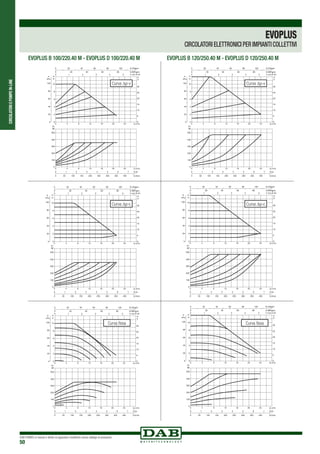

EVOPLUS
50
150
200
250
100
Curva ∆p-v
50
100
150
200
250
300
40
Curva ∆p-v
50
150
200
250
100
Curva ∆p-c
50
100
150
200
250
300
40
Curva ∆p-c
50
150
200
250
100
50
100
150
200
250
300
40

50
EVOPLUS
100
200
300
400
500
Curva ∆p-v
100
200
300
400
500
Curva ∆p-v
100
200
300
400
500
Curva ∆p-c
100
200
300
400
500
Curva ∆p-c
100
200
300
400
500
100
200
300
400
500

51
EVOPLUS
100
200
300
400
500
600
700
800
40
Curva ∆p-v
100
200
300
400
500
600
700
800
40
Curva ∆p-v
100
200
300
400
500
600
700
800
40
Curva ∆p-c
100
200
300
400
500
600
700
800
40
100
200
300
400
500
600
700
800
Curva ∆p-c
100
200
300
400
500
600
700
800

52
EVOPLUS
20
40
60
80
100
120
140
50
Curva ∆p-v
50
100
150
200
250
300
Curva ∆p-v
20
40
60
80
100
120
140
50
Curva ∆p-c
50
100
150
200
250
300
Curva ∆p-c
20
40
60
80
100
120
140
50
50
100
150
200
250
300

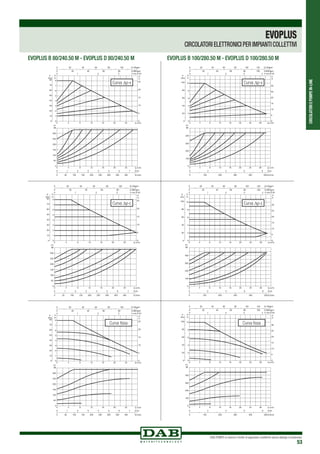

53
EVOPLUS
50
100
150
200
250
300
Curva ∆p-v
100
200
300
400
Curva ∆p-v
50
100
150
200
250
300
Curva ∆p-c
100
200
300
400
Curva ∆p-c
50
100
150
200
250
300
100
200
300
400

54
EVOPLUS
500
400
300
200
100
Curva ∆p-v
700
500
600
400
200
300
100
Curva ∆p-v
500
400
300
200
100
Curva ∆p-c
700
500
600
400
200
300
100
Curva ∆p-c
500
400
300
200
100
700
500
600
400
200
300
100

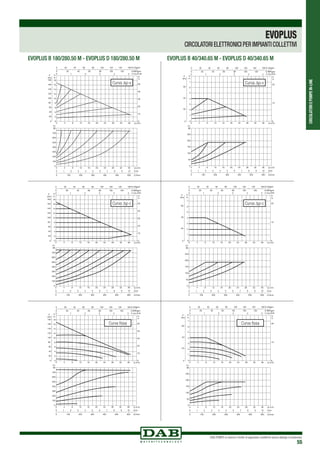

55
EVOPLUS
700
500
600
400
200
300
100
Curva ∆p-v
200
150
100
250
50
20
40
60
20
10
2
1
3
5
7
4
6
65
Curva ∆p-v
700
500
600
400
200
300
100
40
Curva ∆p-c
200
150
100
250
50
20
40
60
20
10
2
1
3
5
7
4
6
65
Curva ∆p-c
700
500
600
400
200
300
100
40
200
150
100
250
50
20
40
60
20
10
2
1
3
5
7
4
6
65

56
EVOPLUS
400
300
200
100
500
20
40
60
20
10
2
1
3
5
7
4
6
65
Curva ∆p-v
100
200
300
400
500
65
Curva ∆p-v
400
300
200
100
500
20
40
60
20
10
2
1
3
5
7
4
6
65
Curva ∆p-c
100
200
300
400
500
65
Curva ∆p-c
400
300
200
100
500
20
40
60
20
10
2
1
3
5
7
4
6
65
100
200
300
400
500
65

DAB

Recommended

Recommended

More Related Content

What's hot

What's hot (20)

Viewers also liked

Viewers also liked (20)

Similar to DAB

Similar to DAB (20)

DAB
