1. Euro Data Engineering
Siportal
Tecnologia xDSL
Uno sguardo d’insieme
Rosario La Torre
area tecnica – ICT
rosario.latorre@siportal.it
© 2006, Siportal - USO INTERNO

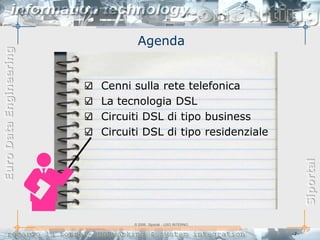

2. Agenda
Euro Data Engineering
Cenni sulla rete telefonica
La tecnologia DSL
Circuiti DSL di tipo business
Circuiti DSL di tipo residenziale
Siportal
© 2006, Siportal - USO INTERNO
-2-

3. Euro Data Engineering
Siportal
1. Cenni sulla rete telefonica
© 2006, Siportal - USO INTERNO

4. La Rete Telefonica
Euro Data Engineering
•Nata nel XIX secolo come rete telegrafica: era una rete analogica.
•La crescita esponenziale impose la conversione al digitale (da PSTN a ISDN). In Italia negli anni
’80 furono sostituiti i selettori elettromeccanici (relè) con circuiti digitali.
•Le vecchie centrali urbane (Exchange Officer) sono diventate Stadi di Linea (SL).
•Il segnale analogico (PSTN) è stato conservato solo nell’ ultimo miglio (Local loop).
•Il segnale di un LL presso la SL d’acceso viene convertito da analogico in digitale, con banda di
64kbps, in TDM.
Rete MILANO
CATANIA
d’accesso
(PSTN/ISDN)
SL SL
Local Loop Cavo interrato
o ponte radio PBX
>155mbps Anello in fibra
SGU SGU >155mbps
Siportal
>622mbps SGT
Rete di
giunzione Rete di Telecom Italia (2005)
(DIGITALE) SL= Stadio di Linea (circa 8000)
Rete di SGU=Stadio di Gruppo Urbano
ICI trasporto (628)
Ai gateway (DIGITALE) SGT=Stadio di Gruppo di Transito
nazionali e (33)
internazionali
© 2006, Siportal - USO INTERNO
-4-

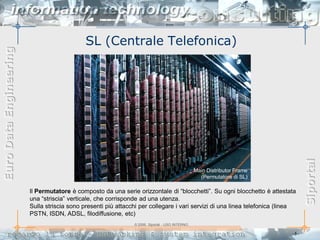

5. SL (Centrale Telefonica)
Euro Data Engineering
Siportal
Main Distributor Frame
(Permutatore di SL)
Il Permutatore è composto da una serie orizzontale di “blocchetti”. Su ogni blocchetto è attestata
una “striscia” verticale, che corrisponde ad una utenza.
Sulla striscia sono presenti più attacchi per collegare i vari servizi di una linea telefonica (linea
PSTN, ISDN, ADSL, filodiffusione, etc)
© 2006, Siportal - USO INTERNO
-5-

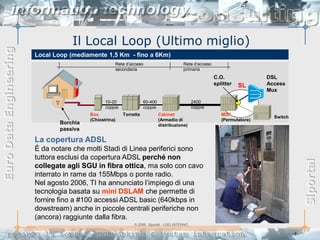

6. Il Local Loop (Ultimo miglio)
Euro Data Engineering
Local Loop (mediamente 1,5 Km - fino a 6Km)
Rete d’acceso Rete d’acceso
secondaria primaria
C.O. DSL
splitter SL Access
Mux
10-20 60-400 2400
coppie coppie coppie
Box Torretta Cabinet MDF
Switch
(Chiostrina) (Armadio di (Permutatore)
Borchia distribuzione)
passiva
La copertura ADSL
È da notare che molti Stadi di Linea periferici sono
tuttora esclusi da copertura ADSL perché non
Siportal
collegate agli SGU in fibra ottica, ma solo con cavo
interrato in rame da 155Mbps o ponte radio.
Nel agosto 2006, TI ha annunciato l’impiego di una
tecnologia basata su mini DSLAM che permette di
fornire fino a #100 accessi ADSL basic (640kbps in
dowstream) anche in piccole centrali periferiche non
(ancora) raggiunte dalla fibra.
© 2006, Siportal - USO INTERNO
-6-

7. Euro Data Engineering
Siportal
2. La tecnologia DSL
© 2006, Siportal - USO INTERNO

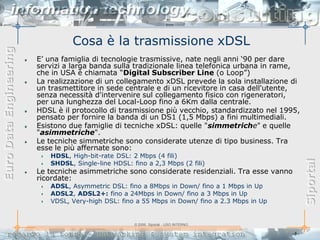

8. Cosa è la trasmissione xDSL
Euro Data Engineering
E‟ una famiglia di tecnologie trasmissive, nate negli anni „90 per dare
servizi a larga banda sulla tradizionale linea telefonica urbana in rame,
che in USA è chiamata “Digital Subscriber Line (o Loop”)
La realizzazione di un collegamento xDSL prevede la sola installazione di
un trasmettitore in sede centrale e di un ricevitore in casa dell'utente,
senza necessità d'intervenire sul collegamento fisico con rigeneratori,
per una lunghezza del Local-Loop fino a 6Km dalla centrale.
HDSL è il protocollo di trasmissione più vecchio, standardizzato nel 1995,
pensato per fornire la banda di un DS1 (1,5 Mbps) a fini multimediali.
Esistono due famiglie di tecniche xDSL: quelle "simmetriche" e quelle
"asimmetriche".
Le tecniche simmetriche sono considerate utenze di tipo business. Tra
esse le più affernate sono:
HDSL, High-bit-rate DSL: 2 Mbps (4 fili)
Siportal
SHDSL, Single-line HDSL: fino a 2,3 Mbps (2 fili)
Le tecniche asimmetriche sono considerate residenziali. Tra esse vanno
ricordate:
ADSL, Asymmetric DSL: fino a 8Mbps in Down/ fino a 1 Mbps in Up
ADSL2, ADSL2+: fino a 24Mbps in Down/ fino a 3 Mbps in Up
VDSL, Very-high DSL: fino a 55 Mbps in Down/ fino a 2.3 Mbps in Up
© 2006, Siportal - USO INTERNO
-8-

9. Panorama dei protocolli xDSL
Euro Data Engineering
Family ITU Name Ratified Max Speed Applications
capabilities
HDSL G.991.1 High-bit-rate 1995 2 Mbps Voice-Truk, Private lines
DSL SYMMETRIC
ADSL G.992.1 G.dmt 1999 8 Mbps down Internet Access, PSTN
900 kbps up
SHDSL G.991.2 G.SHDSL 2001 2.3 Mbps Circuiti punto-punto, servizi
SYMMETRIC IP
ADSL2 G.992.3 G.dmt.bis 2002 12 Mbps down Internet Access, Triple-play
1 Mbps up (Data,VoiP,IPTV)
ADSL2+ G.992.5 ADSL2plus 2003 24 Mbps down Internet Access, Triple-play
3 Mbps up (Data,VoiP,IPTV)
Siportal
ADSL2- G.992.3 Reach Extended 2003 8 Mbps down Internet Access, Triple-play
RE 1 Mbps up (Data,VoiP,IPTV)
VDSL G.993.1 Very-high-data- 2004 55 Mbps down Triple-play (Data,VoiP,IPTV)
rate DSL 15 Mbps up
VDSL2 G.993.2 Very-high-data- 2005 100 Mbps Internet Access, Triple-play
rate DSL 2 (Data,VoiP,IPTV)
Fonte DSL Forum, 2005
© 2006, Siportal - USO INTERNO
-9-

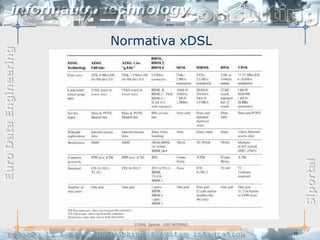

10. Normativa xDSL
Euro Data Engineering
Siportal
© 2006, Siportal - USO INTERNO
- 10 -

11. Euro Data Engineering
Siportal
3. DSL di tipo business
© 2006, Siportal - USO INTERNO

12. Circuiti Business: HDSL e SHDLS
Euro Data Engineering
ANALOGIE
Trasmissione simmetrica: uguale ampiezza di banda in Upstream e Downsteam
Forniti su tradizionali doppini telefonici in rame, stesi APPOSITAMENTE (l‟ADSL
usa il doppino telefonico esistente)
Può impiegare ripetitori (HDSL solo nella versione HDSL4) per guadagnare
distanza (fino a 12Km con un rigeneratore)
Può trasportare dati attraverso protocollo ATM o Frame-Relay
Può portare voce in PHD (G.703/G.704) chiamata “PRI over DSL”
A differenza del ADSL, non è pensata affinché voce e dati condividano lo spettro:
non serve SPLITTER
La fornitura di servizi voce è demandata a VoIP (SHDSL ha latenza bassissima)
Principali impieghi: trunk voce (estensione di E1), trasmissione dati, connessioni
punto-a-punto al posto di leased-line, offrire servizi su rete IP.
DIFFERENZE
Siportal
4 fili 2 fili (local-loop)
Modulazione: 2B1Q (ereditata dal Modulazione: TC-PAM (molto sofisticata)
vecchio ISDN)
Banda: 2,3Mbps fino a 3Km,
Banda: 2Mbps
192kbps fino a 6Km.
Prestazioni: in condizioni favorevoli
può arrivare fino a 10Km. Può raddoppiare l‟ampiezza di banda
impiegando 4 fili
Non è adattivo
Velocità adattiva: n x 64 Kbps, dove n =
3 (192 Kbps) fino a 36 (2304 Kbps).
© 2006, Siportal - USO INTERNO
- 12 -

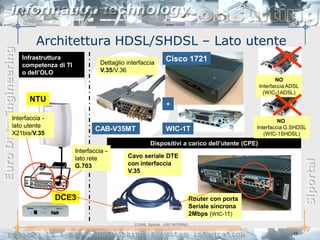

13. Architettura HDSL/SHDSL – Lato utente
Euro Data Engineering
Infrastruttura Cisco 1721
competenza di TI Dettaglio interfaccia
o dell’OLO V.35/V.36
NO
Interfaccia ADSL
(WIC-1ADSL)
NTU
+
Interfaccia - NO
lato utente Interfaccia G.SHDSL
CAB-V35MT WIC-1T
X21bis/V.35 (WIC-1SHDSL)
Dispositivi a carico dell’utente (CPE)
Interfaccia -
lato rete Cavo seriale DTE
Siportal
G.703 con interfaccia
V.35
DCE3 Router con porta
Seriale sincrona
2Mbps (WIC-1T)
© 2006, Siportal - USO INTERNO
- 13 -

14. Architettura xDSL - Lato carrier (DSLAM)
Euro Data Engineering
Siportal
Cisco 6100
© 2006, Siportal - USO INTERNO
- 14 -

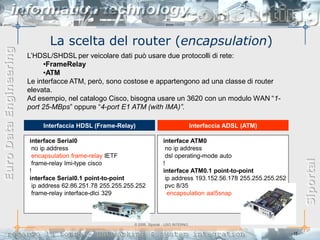

15. La scelta del router (encapsulation)
Euro Data Engineering
L’HDSL/SHDSL per veicolare dati può usare due protocolli di rete:
•FrameRelay
•ATM
Le interfacce ATM, però, sono costose e appartengono ad una classe di router
elevata.
Ad esempio, nel catalogo Cisco, bisogna usare un 3620 con un modulo WAN “1-
port 25-MBps” oppure “4-port E1 ATM (with IMA)”.
Interfaccia HDSL (Frame-Relay) Interfaccia ADSL (ATM)
interface Serial0 interface ATM0
no ip address no ip address
encapsulation frame-relay IETF dsl operating-mode auto
Siportal
frame-relay lmi-type cisco !
! interface ATM0.1 point-to-point
interface Serial0.1 point-to-point ip address 193.152.56.178 255.255.255.252
ip address 62.86.251.78 255.255.255.252 pvc 8/35
frame-relay interface-dlci 329 encapsulation aal5snap
© 2006, Siportal - USO INTERNO
- 15 -

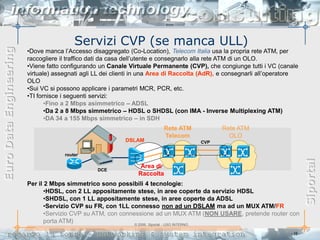

16. Servizi CVP (se manca ULL)
Euro Data Engineering
•Dove manca l’Accesso disaggregato (Co-Location), Telecom Italia usa la propria rete ATM, per
raccogliere il traffico dati da casa dell’utente e consegnarlo alla rete ATM di un OLO.
•Viene fatto configurando un Canale Virtuale Permanente (CVP), che congiunge tutti i VC (canale
virtuale) assegnati agli LL dei clienti in una Area di Raccolta (AdR), e consegnarli all’operatore
OLO
•Sui VC si possono applicare i parametri MCR, PCR, etc.
•TI fornisce i seguenti servizi:
•Fino a 2 Mbps asimmetrico – ADSL
•Da 2 a 8 Mbps simmetrico – HDSL o SHDSL (con IMA - Inverse Multiplexing ATM)
•DA 34 a 155 Mbps simmetrico – in SDH
Rete ATM Rete ATM
Telecom OLO
DSLAM CVP
router
Siportal
Area di
DCE
Raccolta
Per il 2 Mbps simmetrico sono possibili 4 tecnologie:
•HDSL, con 2 LL appositamente stese, in aree coperte da servizio HDSL
•SHDSL, con 1 LL appositamente stese, in aree coperte da ADSL
•Servizio CVP su FR, con 1LL connesso non ad un DSLAM ma ad un MUX ATM/FR
•Servizio CVP su ATM, con connessione ad un MUX ATM (NON USARE, pretende router con
porta ATM) © 2006, Siportal - USO INTERNO
- 16 -

17. Euro Data Engineering
Siportal
4. DSL di tipo residenziale
© 2006, Siportal - USO INTERNO

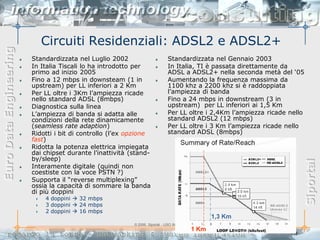

18. Circuiti Residenziali: ADSL2 e ADSL2+
Euro Data Engineering
Standardizzata nel Luglio 2002 Standardizzata nel Gennaio 2003
In Italia Tiscali lo ha introdotto per In Italia, TI è passata direttamente da
primo ad inizio 2005 ADSL a ADSL2+ nella seconda metà del „05
Fino a 12 mbps in downsteam (1 in Aumentando la frequenza massima da
upstream) per LL inferiori a 2 Km 1100 khz a 2200 khz si è raddoppiata
Per LL oltre i 3Km l‟ampiezza ricade l‟ampiezza di banda
nello standard ADSL (8mbps) Fino a 24 mbps in downstream (3 in
Diagnostica sulla linea upstream) per LL inferiori ai 1,5 Km
L‟ampiezza di banda si adatta alle Per LL oltre i 2,4Km l‟ampiezza ricade nello
condizioni della rete dinamicamente standard ADSL2 (12 mbps)
(seamless rate adaption) Per LL oltre i 3 Km l‟ampiezza ricade nello
Ridotti i bit di controllo (l‟ex opzione standard ADSL (8mbps)
fast)
Ridotta la potenza elettrica impiegata
dai chipset durante l‟inattività (stand-
by/sleep)
Siportal
Interamente digitale (quindi non
coestiste con la voce PSTN ?)
Supporta il “reverse multiplexing”
ossia la capacità di sommare la banda
di più doppini
4 doppini  32 mbps
3 doppini  24 mbps
2 doppini  16 mbps
1,3 Km
© 2006, Siportal - USO INTERNO
1 Km
- 18 -

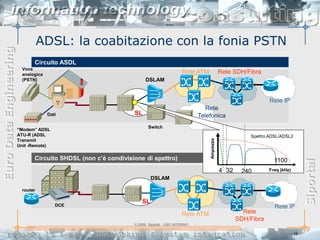

19. ADSL: la coabitazione con la fonia PSTN
Euro Data Engineering
Circuito ASDL
Voce
analogica Rete ATM Rete SDH/Fibra
(PSTN) DSLAM
Rete IP
Rete
Dati SL Telefonica
Switch
“Modem” ADSL
ATU-R (ADSL Spettro ADSL/ADSL2
Ampiezza
Transmit
Unit -Remote)
Circuito SHDSL (non c’è condivisione di spettro) 1100
Siportal
4 32 240 Freq (kHz)
DSLAM
router
SL
DCE Rete IP
Rete ATM Rete
SDH/Fibra
© 2006, Siportal - USO INTERNO
- 19 -

20. ADSL: il mercato wholesale
Euro Data Engineering
• Secondo l’ERG (European Regulators Group) quando non è possibile l’ULL, ogni OLO
deve usufruire di una parte delle infrastruttura dell’incumbent
• La normativa prevede 4 livelli di “aggancio” della rete dell’OLO a quella dell’operatore
dominante, ossia:
1. Bitstream: aggancio a livello del DSLAM di TI (OLO può decidere PCR e MCR)
2. Shared-Access: aggancio a livello di ATM (OLO può decidere overbooking)
3. Livello IP: aggancio a livello di router (non praticata di fatto)
4. Rivendita wholesale: nessun aggancio, l’OLO usa solo infrastruttura di TI
• E’ ovvio che più ci si avvicina all’utente, più è elevato il margine di operabilità per l’OLO.
L’alternativa all’ULL
Switch ATM
DSLAM
1 2
Trasporto in fibra
3
Siportal
Rete IP
SL
Rete
Telefonica
© 2006, Siportal - USO INTERNO
- 20 -
