Il documento descrive l'architettura della rete Mandarin, che include vari nodi e servizi di rete come IP/MPLS, DHCP e QoS. Viene fornita una panoramica dei punti di peering, delle basi e delle interconnessioni con i carrier, nonché delle differenziazioni dei profili di servizio. Inoltre, si fa riferimento ai dispositivi e alle tecnologie utilizzate, come Cisco, per garantire connettività sia wired che wireless.

1. Rosario La Torre
IP Network Manager
I servizi della rete Mandarin

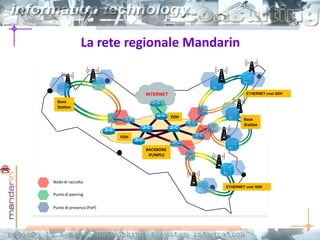

2. La rete regionale Mandarin
BACKBONE
IP/MPLS
PDH
Nodo di raccolta
PDH
Punto di peering
ETHERNET over SDH
Base
Station
Base
Station
ETHERNET over SDH
INTERNET
Punto di presenza (PoP)

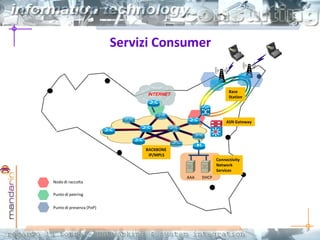

3. Servizi Consumer
ASN Gateway
BACKBONE
IP/MPLS
AAA DHCP
Connectivity
Network
Services
Base
Station
Nodo di raccolta
Punto di peering
Punto di presenza (PoP)
INTERNET

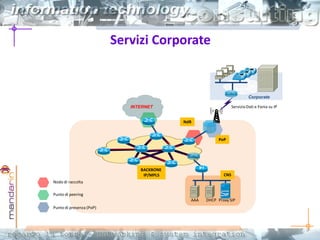

4. Servizi Corporate
Corporate
ServizioDati e Fonia su IP
BACKBONE
IP/MPLS
AAA DHCP
CNS
Proxy SIP
INTERNET
PoP
Nodo di raccolta
Punto di peering
Punto di presenza (PoP)
NdR

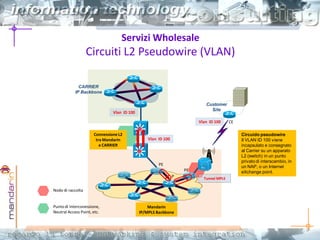

5. Vlan ID 100
Servizi Wholesale
Circuiti L2 Pseudowire (VLAN)
Nodo di raccolta
Punto di Interconessione,
Neutral Access Point, etc.
PE
PE
ConnessioneL2
tra Mandarin
e CARRIER
CARRIER
IP Backbone
Mandarin
IP/MPLS Backbone
CE
Customer
Site
Vlan ID 100
Tunnel MPLS
Vlan ID 100
Circuido pseudowire
Il VLAN ID 100 viene
incapsulato e consegnato
al Carrier su un apparato
L2 (switch) in un punto
privato di interscambio, in
un NAP, o un Internet
eXchange point.
P

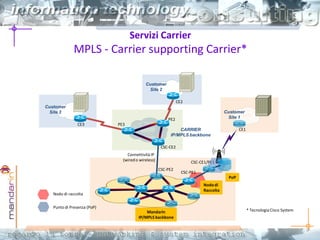

6. Servizi Carrier
MPLS - Carrier supporting Carrier*
PE2
Nodo di raccolta
CSC-PE1
CSC-PE2
CARRIER
IP/MPLS backbone
Mandarin
IP/MPLS backbone
Customer
Site 2
Customer
Site 3
CE2
CSC-CE2
CSC-CE1/PE1
* Tecnologia Cisco System
Connettività IP
(wiredo wireless)
CE3 PE3
CE1
Customer
Site 1
Punto di Presenza (PoP)
PoP
Nodo di
Raccolta

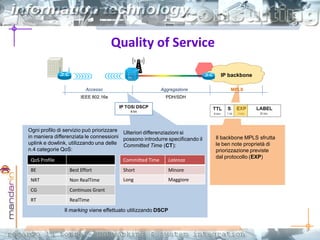

7. Quality of Service
Accesso Aggregazione
IP backbone
QoS Profile
BE Best Effort
NRT Non RealTime
CG Continuos Grant
RT RealTime
Ogni profilo di servizio può priorizzare
in maniera differenziata le connessioni
uplink e dowlink, utilizzando una delle
n.4 categorie QoS:
Ulteriori differenziazioni si
possono introdurre specificando il
Committed Time (CT):
Committed Time Latenza
Short Minore
Long Maggiore
IP TOS/ DSCP
8 bit
Il backbone MPLS sfrutta
le ben note proprietà di
priorizzazione previste
dal protocollo (EXP)
IEEE 802.16e PDH/SDH
MPLS
Il marking viene effettuato utilizzando DSCP

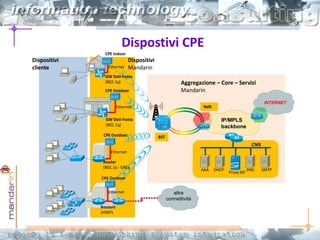

8. Dispostivi CPE
IP/MPLS
backbone
CPE Indoor
CPE Outdoor
CPE Outdoor
CPE Outdoor
GW Dati-Fonia
(802.1q)
GW Dati-Fonia
(802.1q)
Router
(802.1q - GRE)
Routers
(HSRP)
Ethernet
Dispositivi
cliente
Dispositivi
Mandarin
altra
connettività
Ethernet
Ethernet
Ethernet
Aggregazione – Core – Servizi
Mandarin
BST
CNS
Proxy SIP
AAA DHCP DNS SMTP
NdR
INTERNET
