Construcció de polsadors amb CD

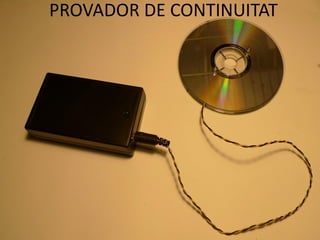

- 1.

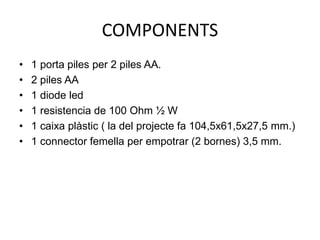

- 2. COMPONENTS • 1 portapiles per 2 piles AA. • 2 piles AA • 1 diode led • 1 resistencia de 100 Ohm ½ W • 1 caixa plàstic ( la del projecte fa 104,5x61,5x27,5 mm.) • 1 connector femella per empotrar (2 bornes) 3,5 mm.
- 3. EINES PER MUNTAR-HO •Tisores o pelacables. • Tornavís Philips nº 1 • Soldador i estany. • Broca per fusta de 5 mm. • Broca per fusta de 6 mm. • Maquina foradar o similar. • Llapis o retolador • Paper de pintor per protegir caixa

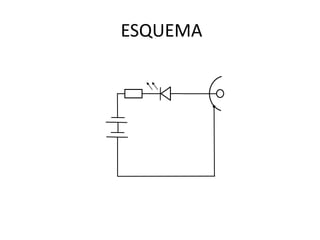

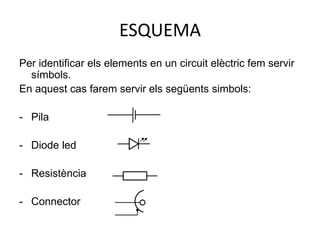

- 4. ESQUEMA Per identificar elselements en un circuit elèctric fem servir símbols. En aquest cas farem servir els següents simbols: - Pila - Diode led - Resistència - Connector
- 5.
- 6. IDENTIFICACIÓ BORNES LED Potallarga Anode Catode

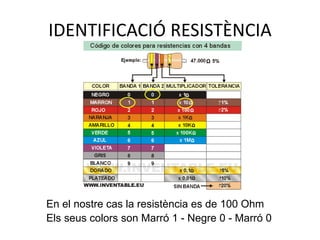

- 7. IDENTIFICACIÓ RESISTÈNCIA En elnostre cas la resistència es de 100 Ohm Els seus colors son Marró 1 - Negre 0 - Marró 0
- 8.

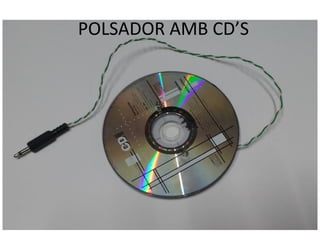

- 9.

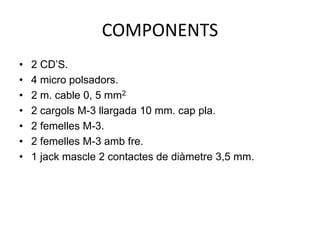

- 10. COMPONENTS • 2 CD’S. •4 micro polsadors. • 2 m. cable 0, 5 mm2 • 2 cargols M-3 llargada 10 mm. cap pla. • 2 femelles M-3. • 2 femelles M-3 amb fre. • 1 jack mascle 2 contactes de diàmetre 3,5 mm.

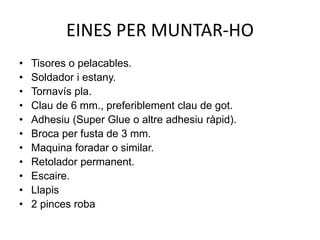

- 11. EINES PER MUNTAR-HO •Tisores o pelacables. • Soldador i estany. • Tornavís pla. • Clau de 6 mm., preferiblement clau de got. • Adhesiu (Super Glue o altre adhesiu ràpid). • Broca per fusta de 3 mm. • Maquina foradar o similar. • Retolador permanent. • Escaire. • Llapis • 2 pinces roba

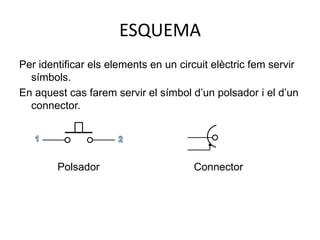

- 12. ESQUEMA Per identificar elselements en un circuit elèctric fem servir símbols. En aquest cas farem servir el símbol d’un polsador i el d’un connector. Polsador Connector

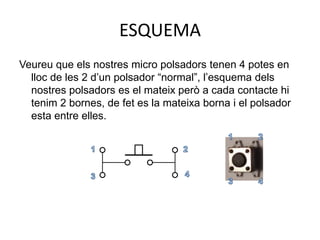

- 13. ESQUEMA Veureu que elsnostres micro polsadors tenen 4 potes en lloc de les 2 d’un polsador “normal”, l’esquema dels nostres polsadors es el mateix però a cada contacte hi tenim 2 bornes, de fet es la mateixa borna i el polsador esta entre elles.

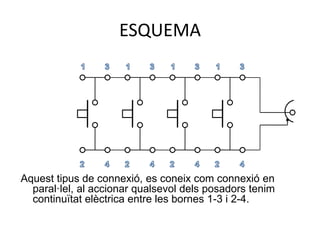

- 14. ESQUEMA Aquest tipus deconnexió, es coneix com connexió en paral·lel, al accionar qualsevol dels posadors tenim continuïtat elèctrica entre les bornes 1-3 i 2-4.

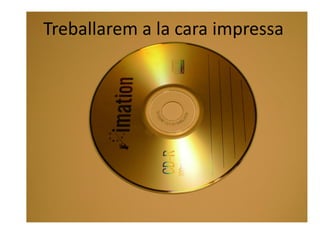

- 15. Treballarem a lacara impressa

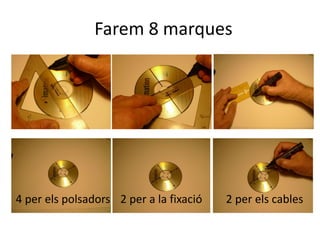

- 16. Farem 8 marques 4per els polsadors 2 per a la fixació 2 per els cables
- 17. Per tal defacilitar el centratge dels forats farem servir una broca per fusta, que disposa d’una punta per centrar el forat, en aquest cas fem servir una broca de 3mm.

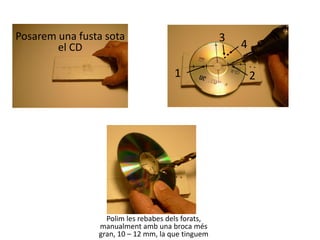

- 18. Posarem una fustasota el CD 1 2 3 4 Polim les rebabes dels forats, manualment amb una broca més gran, 10 – 12 mm, la que tinguem

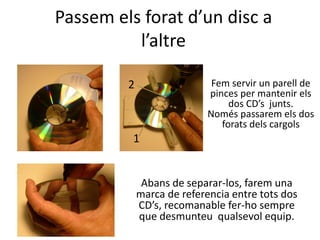

- 19. Passem els foratd’un disc a l’altre Fem servir un parell de pinces per mantenir els dos CD’s junts. Només passarem els dos forats dels cargols 1 2 Abans de separar-los, farem una marca de referencia entre tots dos CD’s, recomanable fer-ho sempre que desmunteu qualsevol equip.

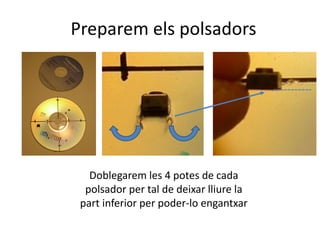

- 20. Preparem els polsadors Doblegaremles 4 potes de cada polsador per tal de deixar lliure la part inferior per poder-lo engantxar

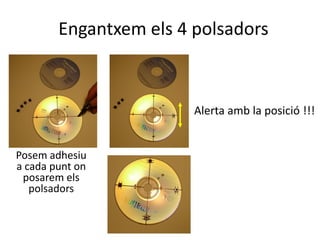

- 21. Engantxem els 4polsadors Alerta amb la posició !!! Posem adhesiu a cada punt on posarem els polsadors

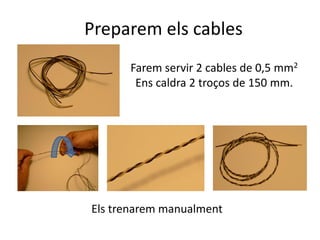

- 22. Preparem els cables Faremservir 2 cables de 0,5 mm2 Ens caldra 2 troços de 150 mm. Els trenarem manualment

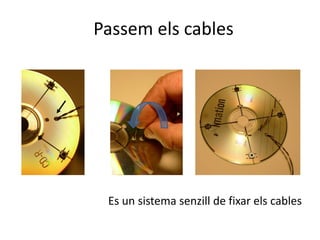

- 23. Passem els cables Esun sistema senzill de fixar els cables

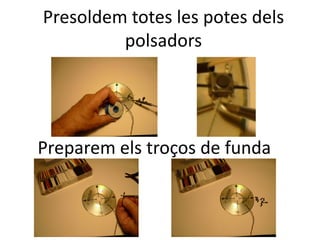

- 24. Presoldem totes lespotes dels polsadors Preparem els troços de funda

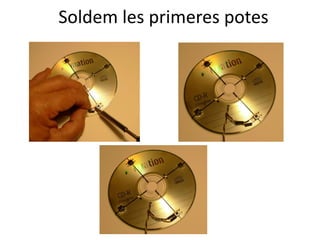

- 25. Soldem les primerespotes

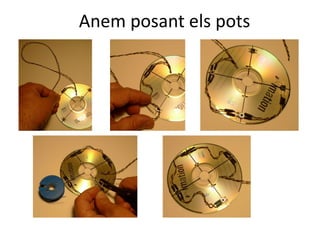

- 26. Anem posant elspots

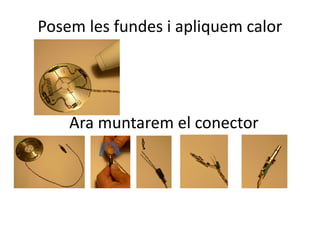

- 27. Posem les fundesi apliquem calor Ara muntarem el conector

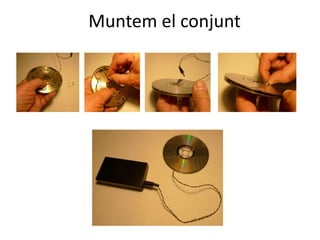

- 28.

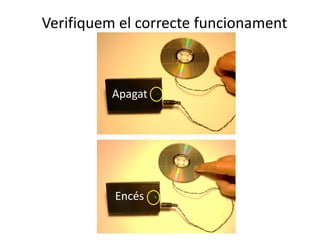

- 29. Verifiquem el correctefuncionament Apagat Encés

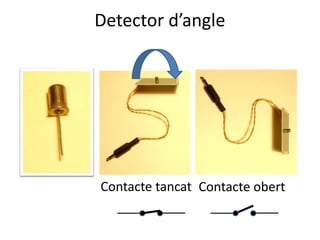

- 30. Detector d’angle Contacte tancatContacte obert

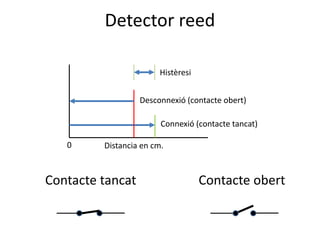

- 31. Detector reed Contacte tancatContacte obert Distancia en cm.0 Connexió (contacte tancat) Desconnexió (contacte obert) Histèresi
