컨테이너 및 서버리스를 위한 효율적인 CI/CD 아키텍처 구성하기 - 현창훈 데브옵스 엔지니어, Flex / 송주영 데브옵스 엔지니어, WEVERSE COMPANY :: AWS Summit Seoul 2021

© 2021, Amazon Web Services, Inc. or its affiliates. All rights reserved.
K O R E A | M A Y 1 1 - 1 2 , 2 0 2 1

컨테이너 및 서버리스를 위한
효율적인 CI/CD 아키텍처 구성하기
현창훈
데브옵스 엔지니어
플렉스
송주영
데브옵스 엔지니어
WEVERSE COMPANY

Amazon EKS를 활용한 브랜치별
CI/CD 구성하기

• flex team 소개
• EKS
• 빌드 속도 개선하기
• 개발 / 테스트 속도 개선하기
Agenda

사람과 조직에 관한 다양한 문제를 해결하는
People Platform 서비스를 만듭니다.
고객사가 겪고 있는 사람과 조직에 관한 다양
한 문제를 파악하고, 그것을 해결할수 있도록
하는것이 flex의 Mission 입니다.
flex team 소개

Amazon Elastic
Kubernetes Service (EKS)

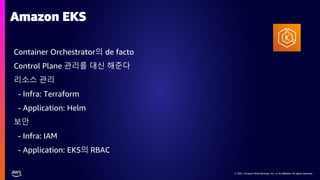

Amazon EKS
Container Orchestrator의 de facto
Control Plane 관리를 대신 해준다
리소스 관리
- Infra: Terraform
- Application: Helm
보안
- Infra: IAM
- Application: EKS의 RBAC

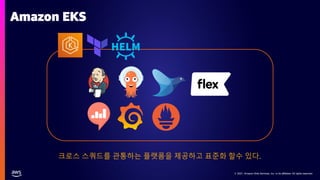

Amazon EKS
크로스 스쿼드를 관통하는 플랫폼을 제공하고 표준화 할수 있다.

빌드 속도 개선하기

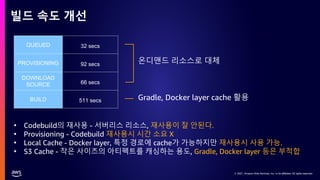

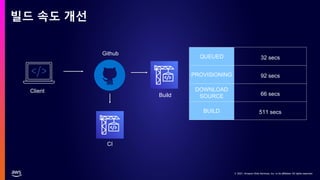

빌드 속도 개선
CI
Build
QUEUED 32 secs
PROVISIONING 92 secs
DOWNLOAD
SOURCE 66 secs
BUILD 511 secs
Client
Github

온디맨드 리소스로 대체
Gradle, Docker layer cache 활용
• Codebuild의 재사용 - 서버리스 리소스, 재사용이 잘 안된다.
• Provisioning - Codebuild 재사용시 시간 소요 X
• Local Cache - Docker layer, 특정 경로에 cache가 가능하지만 재사용시 사용 가능.
• S3 Cache - 작은 사이즈의 아티펙트를 캐싱하는 용도, Gradle, Docker layer 등은 부적합
QUEUED 32 secs
PROVISIONING 92 secs
DOWNLOAD
SOURCE 66 secs
BUILD 511 secs

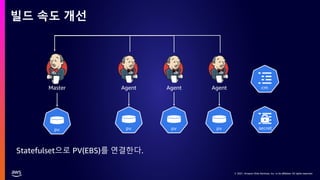

Master Agent Agent Agent
Statefulset으로 PV(EBS)를 연결한다.

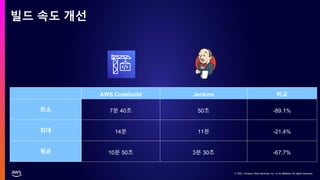

AWS Codebuild Jenkins 비교
최소 7분 40초 50초 -89.1%
최대 14분 11분 -21.4%
평균 10분 50초 3분 30초 -67.7%

개발 / 테스트 속도 개선하기

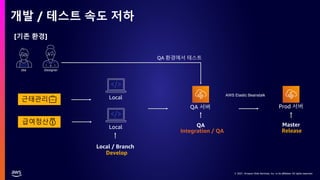

개발 / 테스트 속도 저하
Integration / QA Release
QA Master
근태관리💼
[기존 환경]
QA 서버 Prod 서버
Local
PM Designer
QA 환경에서 테스트
급여정산💰
Develop
Local / Branch
Local
AWS Elastic Beanstalk

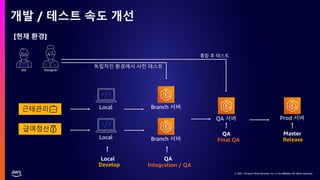

개발 / 테스트 속도 개선
Final QA
Develop
Release
QA Master
Local
근태관리💼
QA 서버 Prod 서버
Local Branch 서버
PM Designer
Integration / QA
QA
독립적인 환경에서 사전 테스트
통합 후 테스트
[현재 환경]
급여정산💰
Local Branch 서버

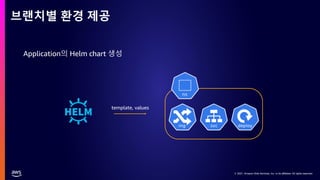

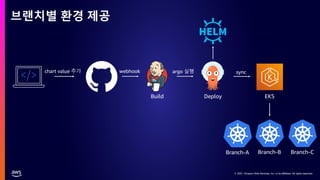

브랜치별 환경 제공
Application의 Helm chart 생성
template, values

Deploy EKS Dev
Argocd가 정의된 template, value를 참조해서 배포

Deploy
Build EKS
Branch-B Branch-C
Branch-A
chart value 추가 webhook argo 실행 sync

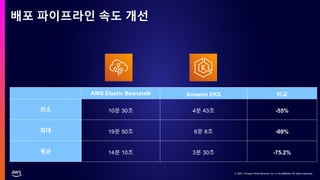

배포 파이프라인 속도 개선
AWS Elastic Beanstalk Amazon EKS 비교
최소 10분 30초 4분 43초 -55%
최대 19분 50초 6분 8초 -69%
평균 14분 10초 3분 30초 -75.2%

klocust! EKS Fargate 를 활용한,
쉽고 간단한 부하테스트 CLI 도구
(feat. DevOps Art)

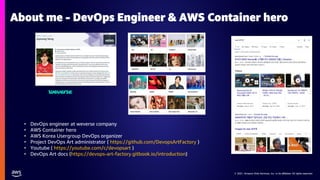

About me - DevOps Engineer & AWS Container hero
• DevOps engineer at weverse company
• AWS Container hero
• AWS Korea Usergroup DevOps organizer
• Project DevOps Art administrator ( https://github.com/DevopsArtFactory )
• Youtube ( https://youtube.com/c/devopsart )
• DevOps Art docs (https://devops-art-factory.gitbook.io/introduction)

• 프로젝트 DevOps Art
• Locust
• Amazon EKS
• klocust
목차

Project DevOps Art

DevOps 철학의 올바른 개념적 이해와
철학에 기반한 이상적인 구현을 위한 프로젝트
DevOps 의 목적인 업무 속도와 효율화를 위해 다양한 코드를 공유하고
오픈소스를 개발하고 있습니다.
- Sharing Infrastructure code for best practices
- Opensource with Terraform
- Opensource tools ( goployer, bigshot, klocust )
- CLI tool for automation
- Youtube & Online workshop
Github: https://github.com/DevopsArtFactory
DevOps Art
Concept Art
Be Art from Tech
Project DevOps Art

Locust

klocust
worker #n
klocust
worker #n
klocust
worker #n
klocust
main
klocust
worker #2
klocust
worker #1

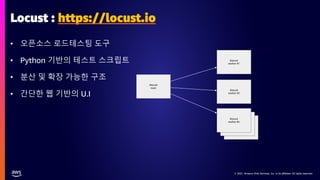

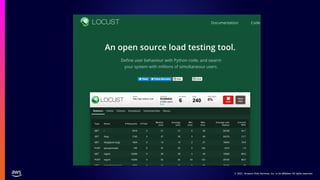

Locust : https://locust.io
• 오픈소스 로드테스팅 도구
• Python 기반의 테스트 스크립트
• 분산 및 확장 가능한 구조
• 간단한 웹 기반의 U.I

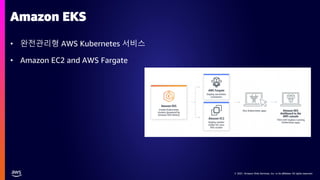

Amazon EKS and AWS Fargate

Amazon EKS
• 완전관리형 AWS Kubernetes 서비스
• Amazon EC2 and AWS Fargate

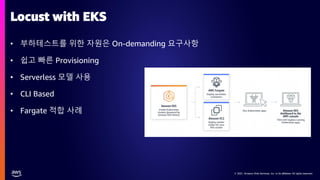

Locust with EKS
• 부하테스트를 위한 자원은 On-demanding 요구사항
• 쉽고 빠른 Provisioning
• Serverless 모델 사용
• CLI Based
• Fargate 적합 사례

klocust ( written by asbubam)
https://github.com/DevopsArtFactory/klocust

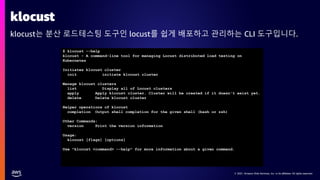

klocust
klocust는 분산 로드테스팅 도구인 locust를 쉽게 배포하고 관리하는 CLI 도구입니다.
$ klocust --help
klocust - A command-line tool for managing Locust distributed load testing on
Kubernetes
Initiates klocust cluster
init initiate klocust cluster
Manage klocust clusters
list Display all of Locust clusters
apply Apply klocust cluster. Cluster will be created if it doesn't exist yet.
delete Delete klocust cluster
Helper operations of klocust
completion Output shell completion for the given shell (bash or zsh)
Other Commands:
version Print the version information
Usage:
klocust [flags] [options]
Use "klocust <command> --help" for more information about a given command.

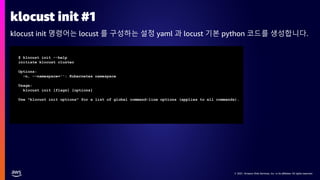

klocust init #1
klocust init 명령어는 locust 를 구성하는 설정 yaml 과 locust 기본 python 코드를 생성합니다.
$ klocust init --help
initiate klocust cluster
Options:
-n, --namespace='': Kubernetes namespace
Usage:
klocust init [flags] [options]
Use "klocust init options" for a list of global command-line options (applies to all commands).

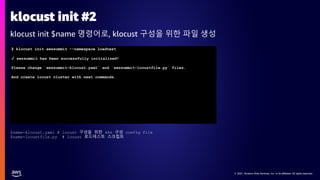

klocust init #2
klocust init $name 명령어로, klocust 구성을 위한 파일 생성
$ klocust init awssummit --namespace loadtest
✓ awssummit has been successfully initialized!
Please change `awssummit-klocust.yaml` and `awssummit-locustfile.py` files.
And create locust cluster with next commands.
$name-klocust.yaml # locust 구성을 위한 k8s 구성 config file
$name-locustfile.py # locust 로드테스트 스크립트

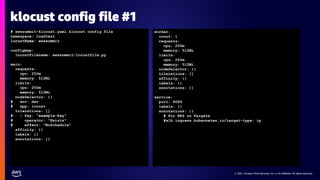

klocust config file #1
# awssummit-klocust.yaml kloucst config file
namespace: loadtest
locustName: awssummit
configmap:
locustFilename: awssummit-locustfile.py
main:
requests:
cpu: 250m
memory: 512Mi
limits:
cpu: 250m
memory: 512Mi
nodeSelector: {}
# env: dev
# app: locust
tolerations: []
# - key: "example-key"
# operator: "Exists"
# effect: "NoSchedule"
affinity: {}
labels: {}
annotations: {}
worker:
count: 1
requests:
cpu: 250m
memory: 512Mi
limits:
cpu: 250m
memory: 512Mi
nodeSelector: {}
tolerations: []
affinity: {}
labels: {}
annotations: {}
service:
port: 8089
labels: {}
annotations: {}
# For EKS on Fargate
#alb.ingress.kubernetes.io/target-type: ip

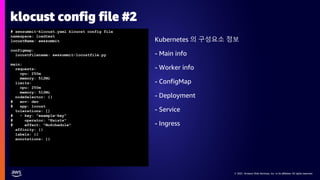

klocust config file #2
# awssummit-klocust.yaml kloucst config file
namespace: loadtest
locustName: awssummit
configmap:
locustFilename: awssummit-locustfile.py
main:
requests:
cpu: 250m
memory: 512Mi
limits:
cpu: 250m
memory: 512Mi
nodeSelector: {}
# env: dev
# app: locust
tolerations: []
# - key: "example-key"
# operator: "Exists"
# effect: "NoSchedule"
affinity: {}
labels: {}
annotations: {}
Kubernetes 의 구성요소 정보
- Main info
- Worker info
- ConfigMap
- Deployment
- Service
- Ingress

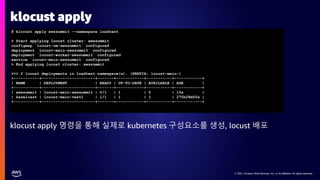

klocust apply
$ klocust apply awssummit --namespace loadtest
> Start applying locust cluster: awssummit
configmap `locust-cm-awssummit` configured
deployment `locust-main-awssummit` configured
deployment `locust-worker-awssummit` configured
service `locust-main-awssummit` configured
> End applying locust cluster: awssummit
>>> 2 locust deployments in loadtest namespace(s). (PREFIX: locust-main-)
+-----------+-----------------------+-------+------------+-----------+------------+
| NAME | DEPLOYMENT | READY | UP-TO-DATE | AVAILABLE | AGE |
+-----------+-----------------------+-------+------------+-----------+------------+
| awssummit | locust-main-awssummit | 0/1 | 1 | 0 | 15s |
| hazelcast | locust-main-test1 | 1/1 | 1 | 1 | 275h28m55s |
+-----------+-----------------------+-------+------------+-----------+------------+
klocust apply 명령을 통해 실제로 kubernetes 구성요소를 생성, locust 배포

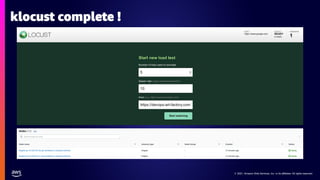

klocust complete !

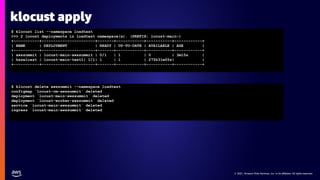

klocust apply
$ klocust list --namespace loadtest
>>> 2 locust deployments in loadtest namespace(s). (PREFIX: locust-main-)
+-----------+-----------------------+-------+------------+-----------+------------+
| NAME | DEPLOYMENT | READY | UP-TO-DATE | AVAILABLE | AGE |
+-----------+-----------------------+-------+------------+-----------+------------+
| awssummit | locust-main-awssummit | 0/1 | 1 | 0 | 3m15s |
| hazelcast | locust-main-test1| 1/1| 1 | 1 | 275h31m55s| |
+-----------+-----------------------+-------+------------+-----------+------------+
$ klocust delete awssummit --namespace loadtest
configmap `locust-cm-awssummit` deleted
deployment `locust-main-awssummit` deleted
deployment `locust-worker-awssummit` deleted
service `locust-main-awssummit` deleted
ingress `locust-main-awssummit` deleted

자세한 사항은 아래의 klocust 의 gitbook 의 가이드와 워크샵
그리고 Youtube 영상을 참조해주세요.
https://github.com/DevopsArtFactory/klocust
https://devops-art-factory.gitbook.io/klocust
https://youtube.com/c/DevOpsArt
여러분의 소중한 피드백을 기다립니다.
강연 종료 후, 강연 평가에 참여해 주세요!

감사합니다
