Cloud for Kubernetes : Session3

Amazon EKS로 시작하는 Kubernetes
2019-06-20

Kubernetes
Container Orchestration

Copyright © 2018 BESPIN GLOBAL, Inc. All rights reserved | Confidential
http://www.bespinglobal.com
3

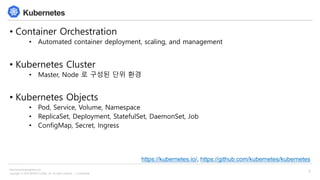

Kubernetes
• Container Orchestration
• Automated container deployment, scaling, and management
• Kubernetes Cluster
• Master, Node 로 구성된 단위 환경
• Kubernetes Objects
• Pod, Service, Volume, Namespace
• ReplicaSet, Deployment, StatefulSet, DaemonSet, Job
• ConfigMap, Secret, Ingress
https://kubernetes.io/, https://github.com/kubernetes/kubernetes

4
Kubernetes

5
Kubernetes on AWS
• Network
• VPC, Subnet, NAT Gateway, Security Groups
• Instance
• EC2: Master nodes, Worker nodes
• Auto Scaling Group, Elastic Load Balancer
• docker, kublet, kubeadm, etcd
• Kubernetes Cluster
• join to master

6

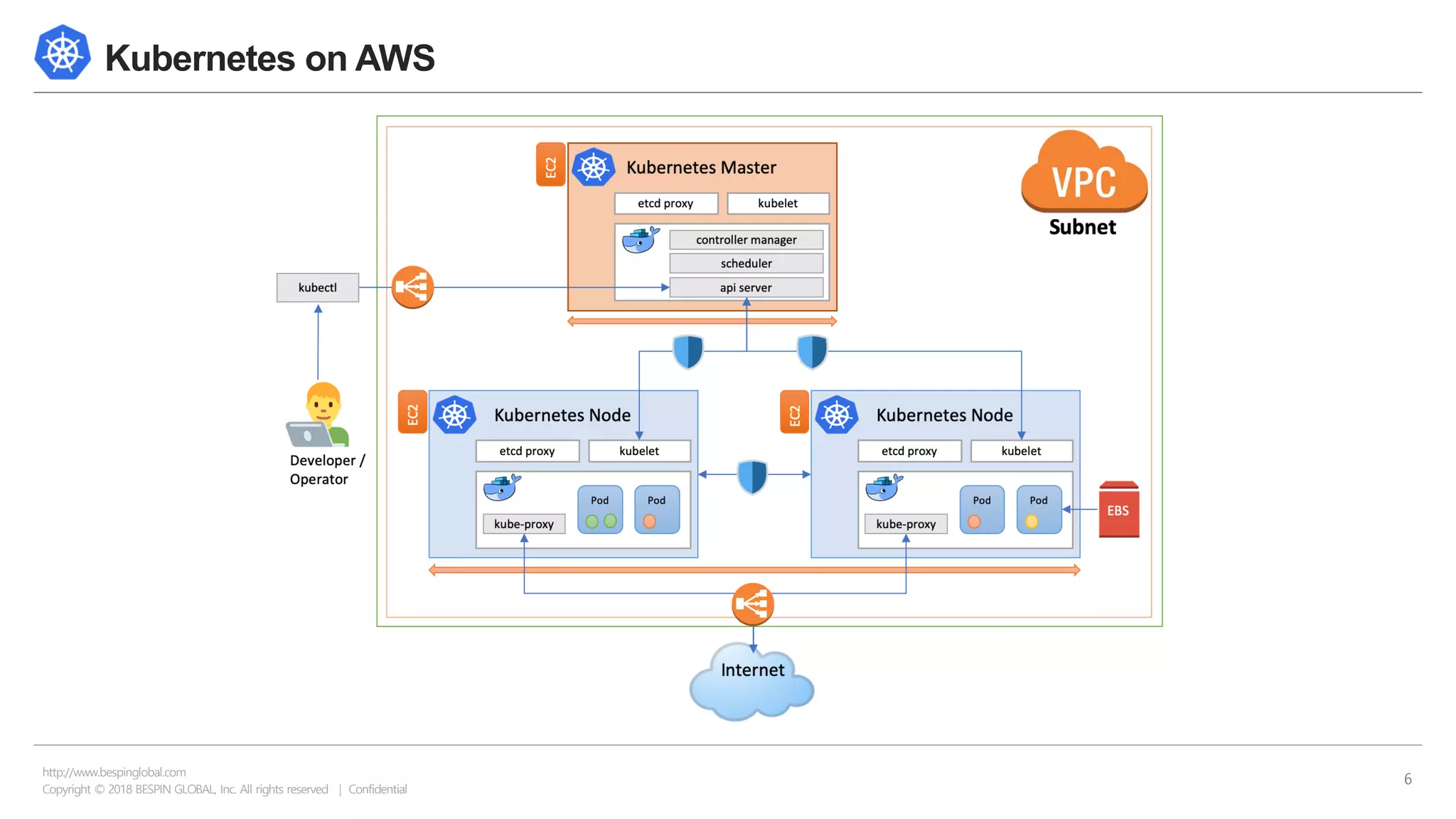

Kubernetes on AWS

Amazon EKS
Amazon Elastic Container Service for Kubernetes

8

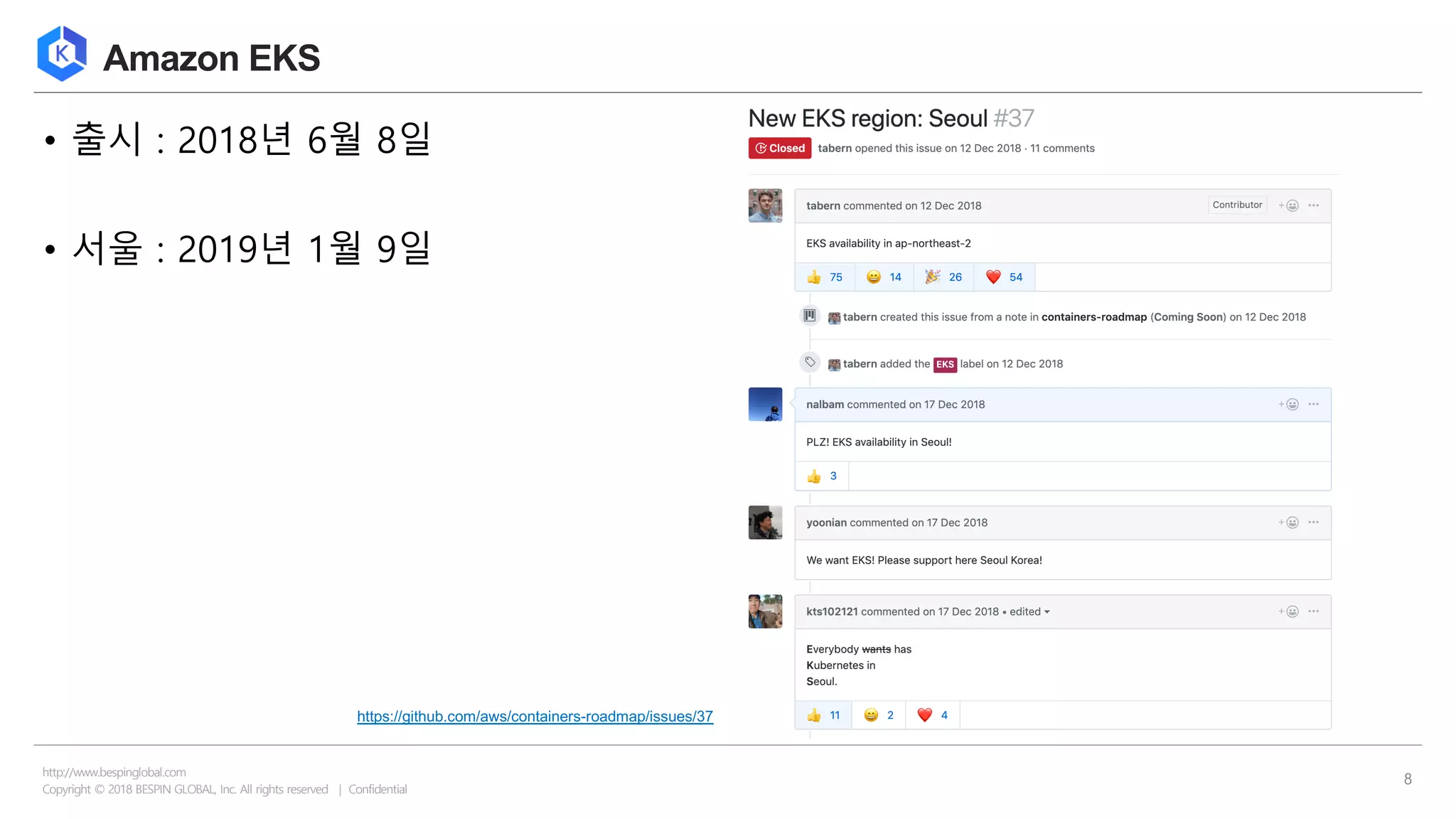

Amazon EKS
• 출시 : 2018년 6월 8일
• 서울 : 2019년 1월 9일
https://github.com/aws/containers-roadmap/issues/37

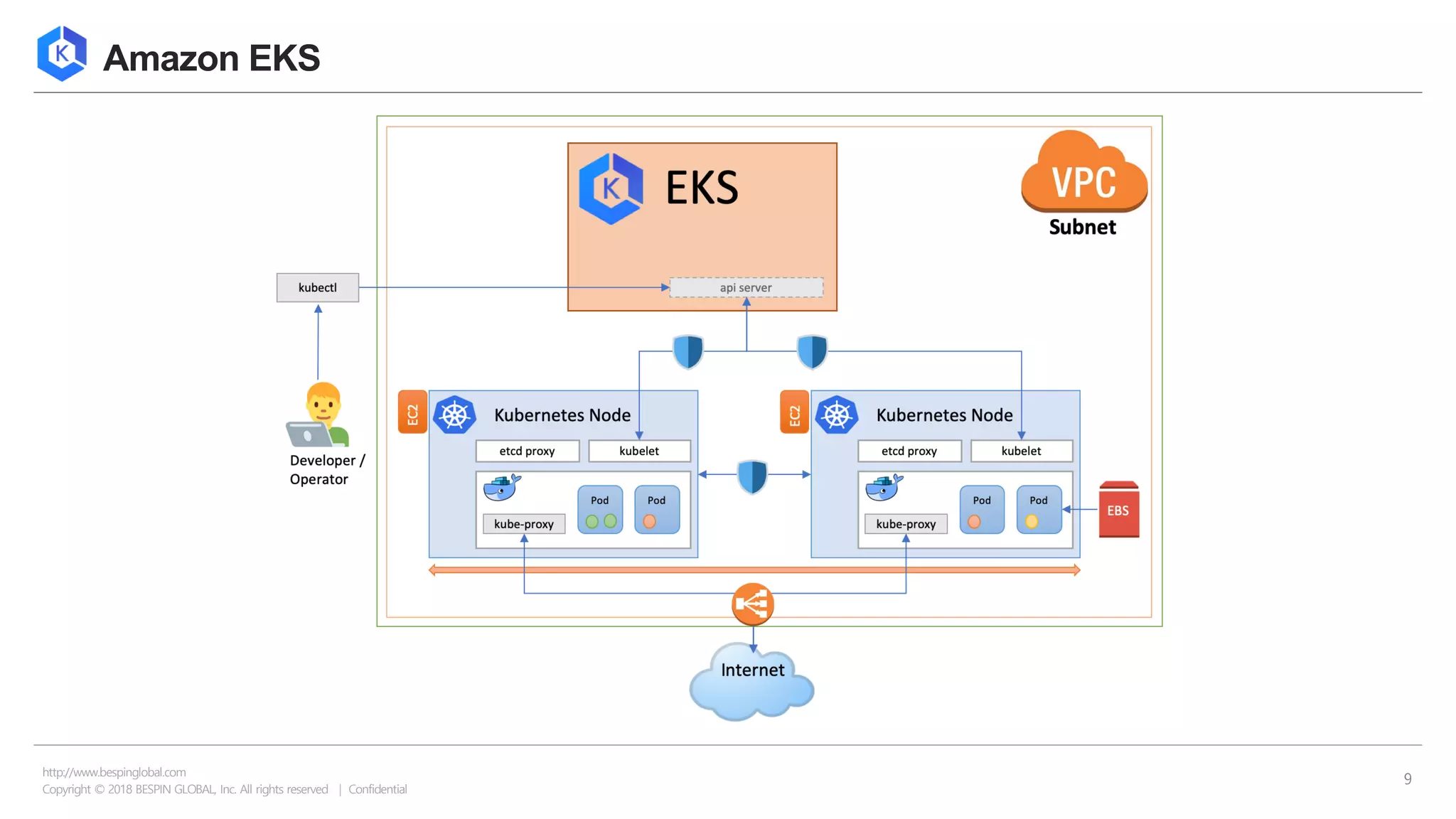

9
Amazon EKS

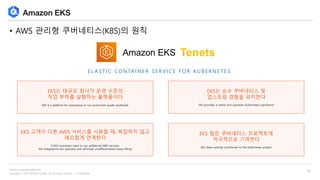

10
Amazon EKS
• AWS 관리형 쿠버네티스(K8S)의 원칙
EKS는 대규모 회사가 운영 수준의
작업 부하를 실행하는 플랫폼이다
EKS is a platform for enterprises to run production-grade workloads
EKS는 순수 쿠버네티스 및
업스트림 경험을 유지한다
EKS provides a native and upstream Kubernetes experience
EKS 고객이 다른 AWS 서비스를 사용할 때, 복잡하지 않고
매끄럽게 연계한다
If EKS customers want to use additional AWS services,
the integrations are seamless and eliminate undifferentiated heavy lifting
EKS 팀은 쿠버네티스 프로젝트에
적극적으로 기여한다
EKS team actively contributes to the Kubernetes project
TenetsAmazon EKS
E L A S T I C C O N TA I N E R S E R V I C E F O R K U B E R N E T E S

11

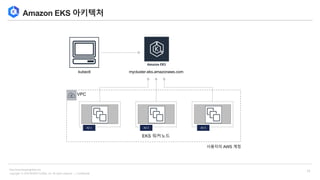

Amazon EKS 아키텍처
mycluster.eks.amazonaws.com
EKS 워커노드
kubectl
AZ 1 AZ 2 AZ 3
사용자의 AWS 계정
VPC

12

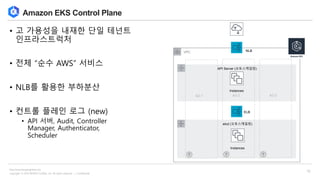

etcd (오토스케일링)
Amazon EKS Control Plane
• 고 가용성을 내재한 단일 테넌트
인프라스트럭처
• 전체 “순수 AWS” 서비스
• NLB를 활용한 부하분산
• 컨트롤 플레인 로그 (new)
• API 서버, Audit, Controller
Manager, Authenticator,
Scheduler
VPC NLB
ELB
Instances
AZ-2AZ-1 AZ-3
API Server (오토스케일링)
Instances

13

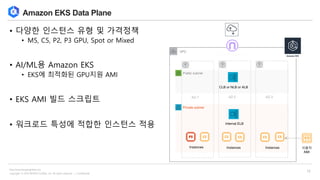

Amazon EKS Data Plane
• 다양한 인스턴스 유형 및 가격정책
• M5, C5, P2, P3 GPU, Spot or Mixed
• AI/ML용 Amazon EKS
• EKS에 최적화된 GPU지원 AMI
• EKS AMI 빌드 스크립트
• 워크로드 특성에 적합한 인스턴스 적용
Private subnet
VPC
AZ-1 AZ-2 AZ-3
Internal ELB
Instances Instances
Public subnet
CLB or NLB or ALB
Internet gateway
Instances 사용자
AMI

14
Amazon EKS 보안 – 인증 & 권한
AWS Identity and Access
Management (IAM)
Amazon EKS
• AWS Secret Manager
• AWS KMS
• AWS IAM 역할 & 정책
• K8S는 RBAC 사용
• Role & RoleBinding
• ClusterRole & ClusterRoleBinding
• AWS IAM Authenticator
• IAM과 RBAC 연결
• K8S 보안 메커니즘
• Namespaces
• Service accounts
• User accounts

15

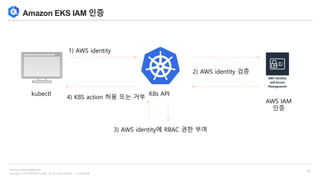

Amazon EKS IAM 인증
kubectl
3) AWS identity에 RBAC 권한 부여
K8s API
1) AWS identity
2) AWS identity 검증
4) K8S action 허용 또는 거부
AWS IAM
인증

16

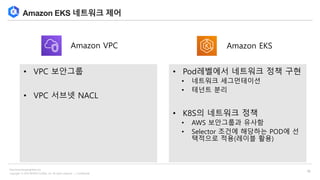

Amazon EKS 네트워크 제어
• VPC 보안그룹
• VPC 서브넷 NACL
• Pod레벨에서 네트워크 정책 구현
• 네트워크 세그먼테이션
• 테넌트 분리
• K8S의 네트워크 정책
• AWS 보안그룹과 유사함
• Selector 조건에 해당하는 POD에 선
택적으로 적용(레이블 활용)
Amazon VPC Amazon EKS

17
Amazon EKS 네트워크 레이어
• K8S에 있는 3개의 IP 주소 계층:
• K8S 클러스터 레벨
• K8S POD 레벨
• AWS VPC 계층
• Amazon VPC CNI for EKS 플러그인
• L-IPAM 데몬은 ENI에 IP 주소 연결/할당/관리 및 IP 주소 “웜 풀” 관리
• 호스트의 네트워크 연결 및 POD의 namespace에 올바른 인터페이스 추가를 관리
• ‘aws-node’ 데몬이 각 노드에 배포
• 노드의 Amazon EC2 인스턴스 유형에 맞춰 IP 주소들을 제공

18

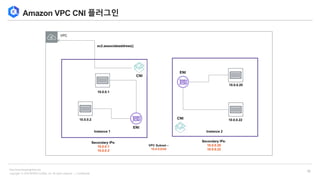

Amazon VPC CNI 플러그인
ENI
Secondary IPs:
10.0.0.1
10.0.0.2
10.0.0.1
10.0.0.2
ENI
10.0.0.20
10.0.0.22
Secondary IPs:
10.0.0.20
10.0.0.22
ec2.associateaddress()
VPC Subnet –
10.0.0.0/24
Instance 1 Instance 2
VPC
CNI
CNI

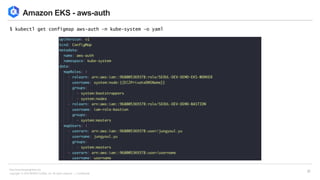

20
Amazon EKS - aws-auth
$ kubectl get configmap aws-auth –n kube-system –o yaml

21

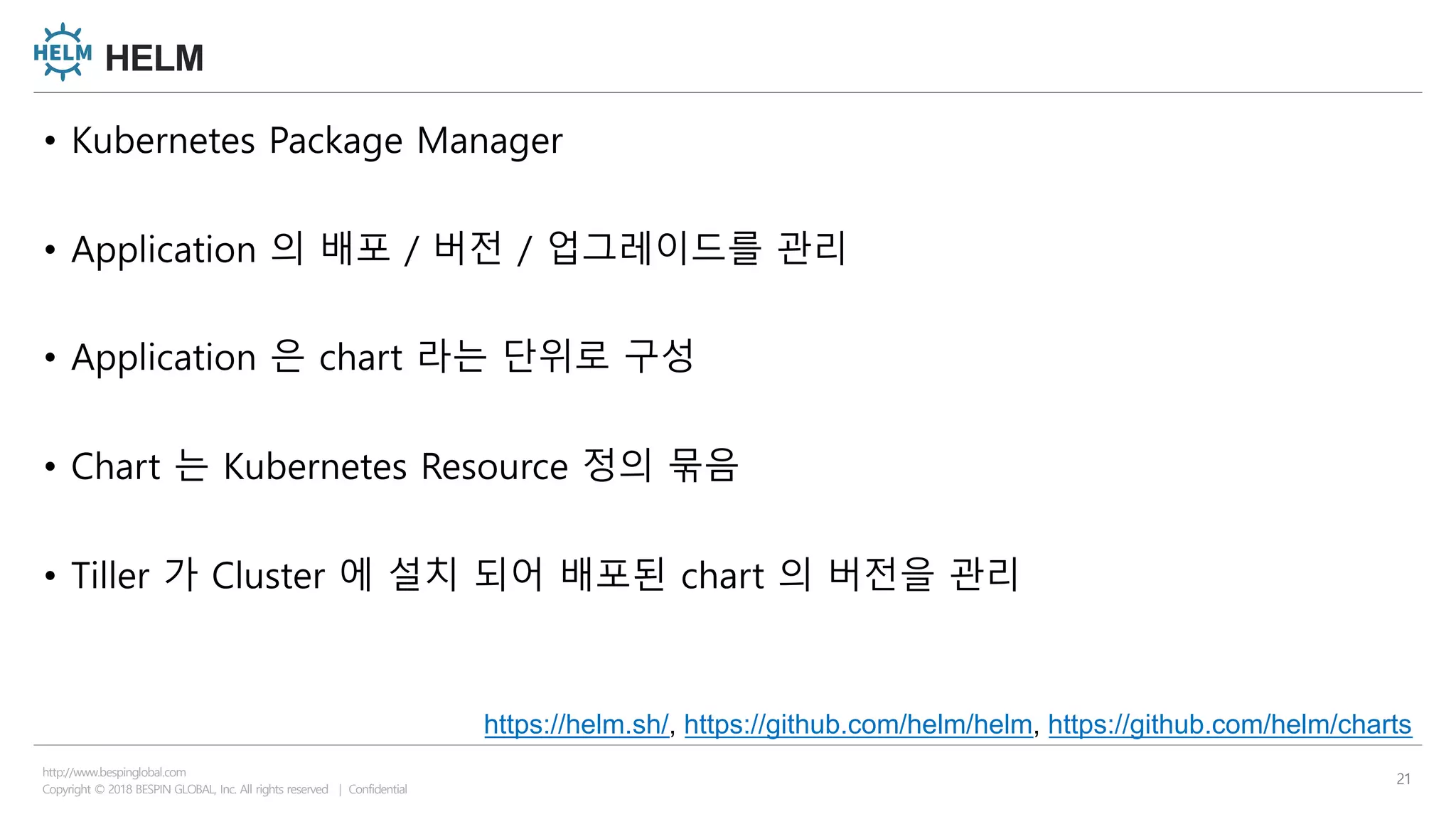

HELM
• Kubernetes Package Manager
• Application 의 배포 / 버전 / 업그레이드를 관리
• Application 은 chart 라는 단위로 구성
• Chart 는 Kubernetes Resource 정의 묶음
• Tiller 가 Cluster 에 설치 되어 배포된 chart 의 버전을 관리
https://helm.sh/, https://github.com/helm/helm, https://github.com/helm/charts

22

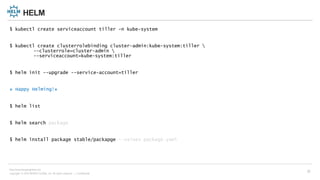

HELM
$ kubectl create serviceaccount tiller -n kube-system
$ kubectl create clusterrolebinding cluster-admin:kube-system:tiller
--clusterrole=cluster-admin
--serviceaccount=kube-system:tiller
$ helm init --upgrade --service-account=tiller
⎈ Happy Helming!⎈
$ helm list
$ helm search package
$ helm install package stable/packapge --values package.yaml

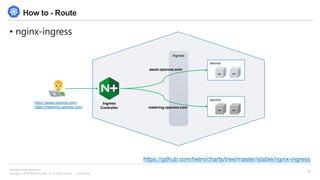

23
How to - Route
• nginx-ingress
https://github.com/helm/charts/tree/master/stable/nginx-ingress
https://asset.opsnow.com/
https://metering.opsnow.com/
Ingress
Controller
service
pod pod
service
pod pod
Ingress
asset.opsnow.com
metering.opsnow.com

24

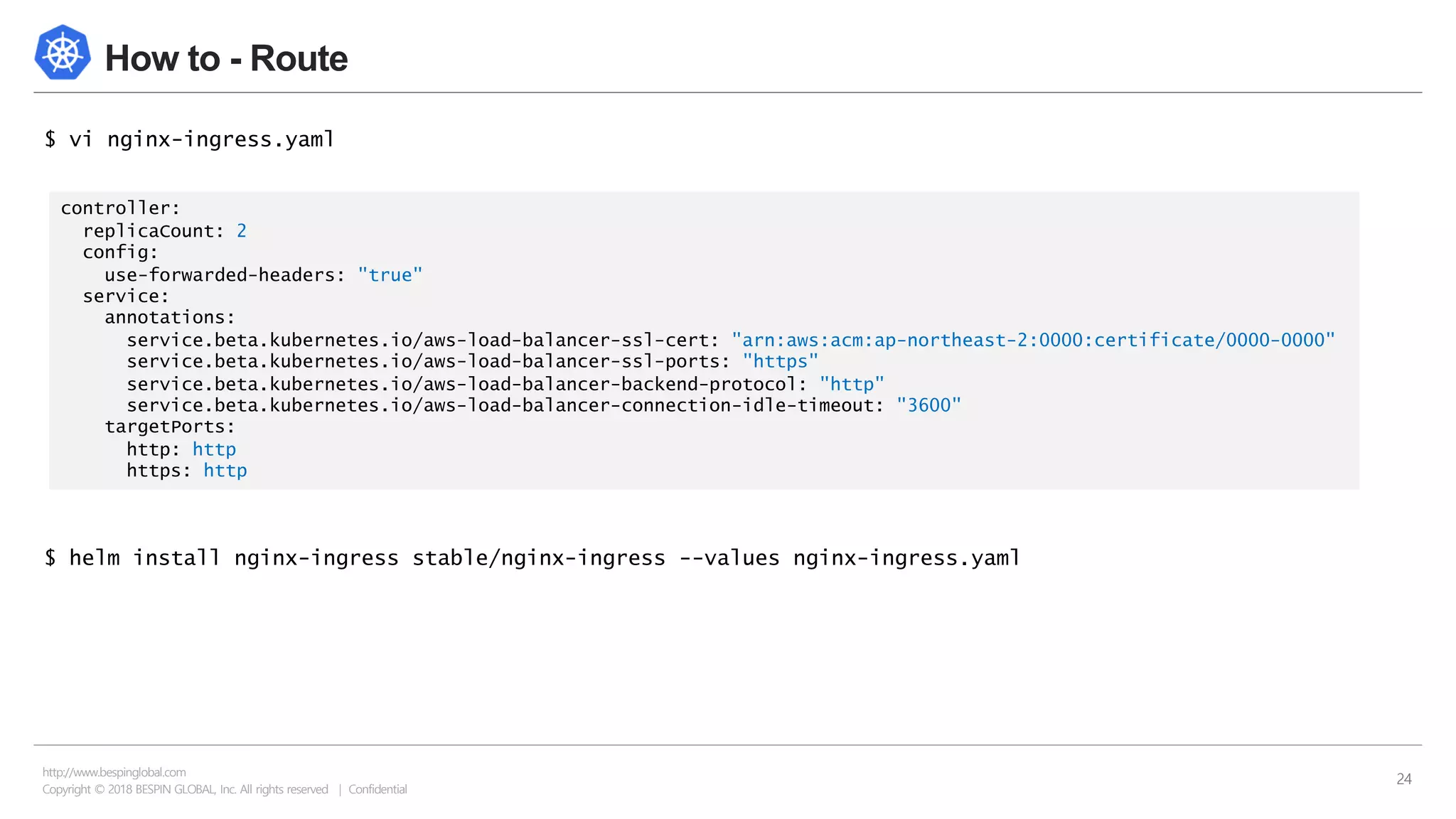

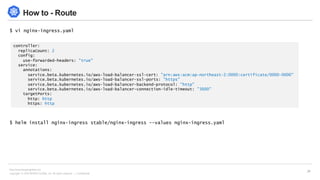

How to - Route
$ vi nginx-ingress.yaml
$ helm install nginx-ingress stable/nginx-ingress --values nginx-ingress.yaml
controller:
replicaCount: 2
config:
use-forwarded-headers: "true"
service:
annotations:
service.beta.kubernetes.io/aws-load-balancer-ssl-cert: "arn:aws:acm:ap-northeast-2:0000:certificate/0000-0000"
service.beta.kubernetes.io/aws-load-balancer-ssl-ports: "https"
service.beta.kubernetes.io/aws-load-balancer-backend-protocol: "http"
service.beta.kubernetes.io/aws-load-balancer-connection-idle-timeout: "3600"
targetPorts:
http: http
https: http

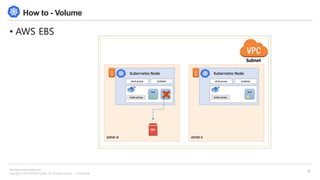

25

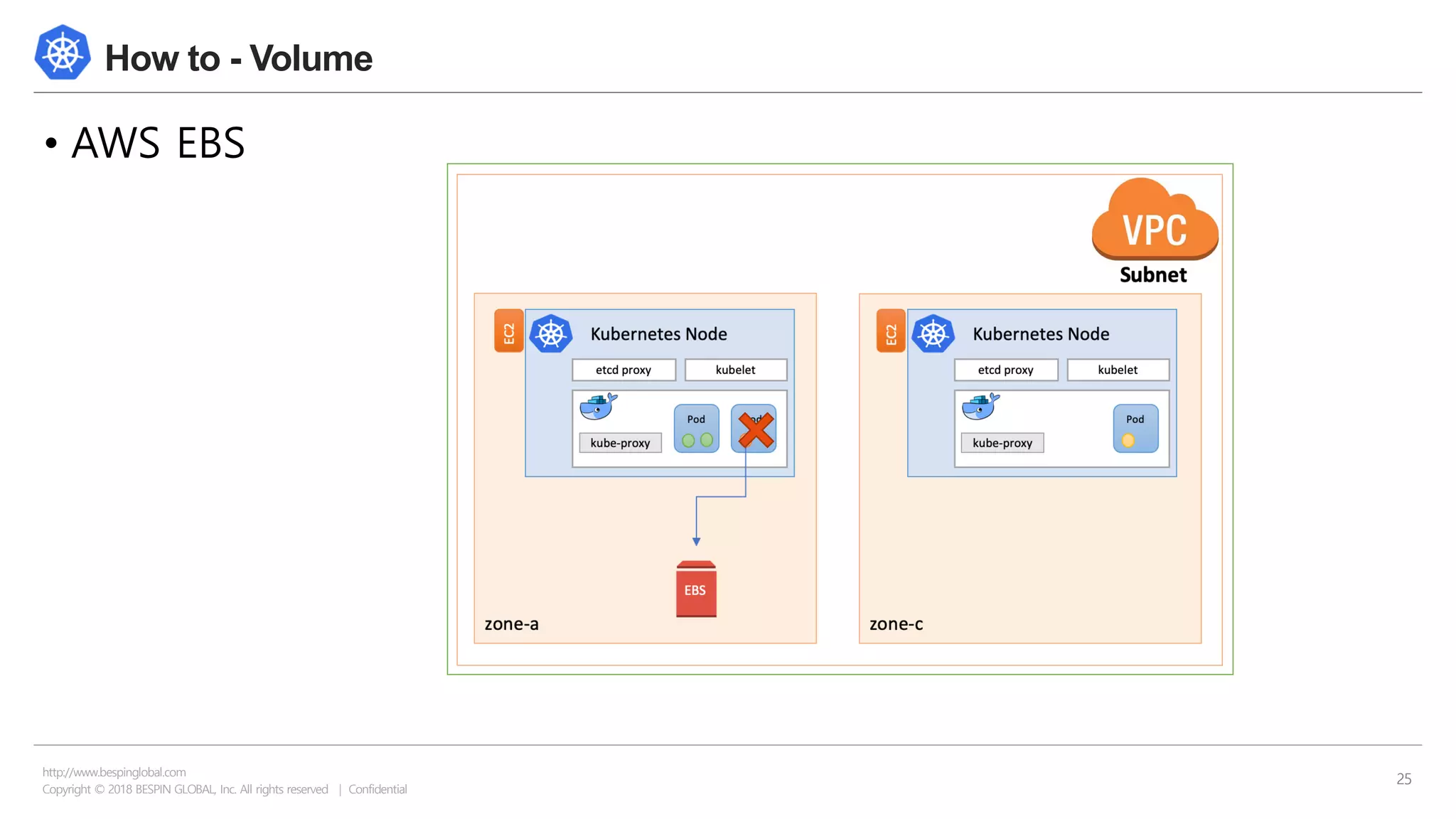

How to - Volume
• AWS EBS

26

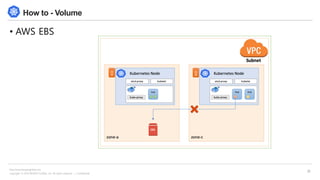

How to - Volume
• AWS EBS

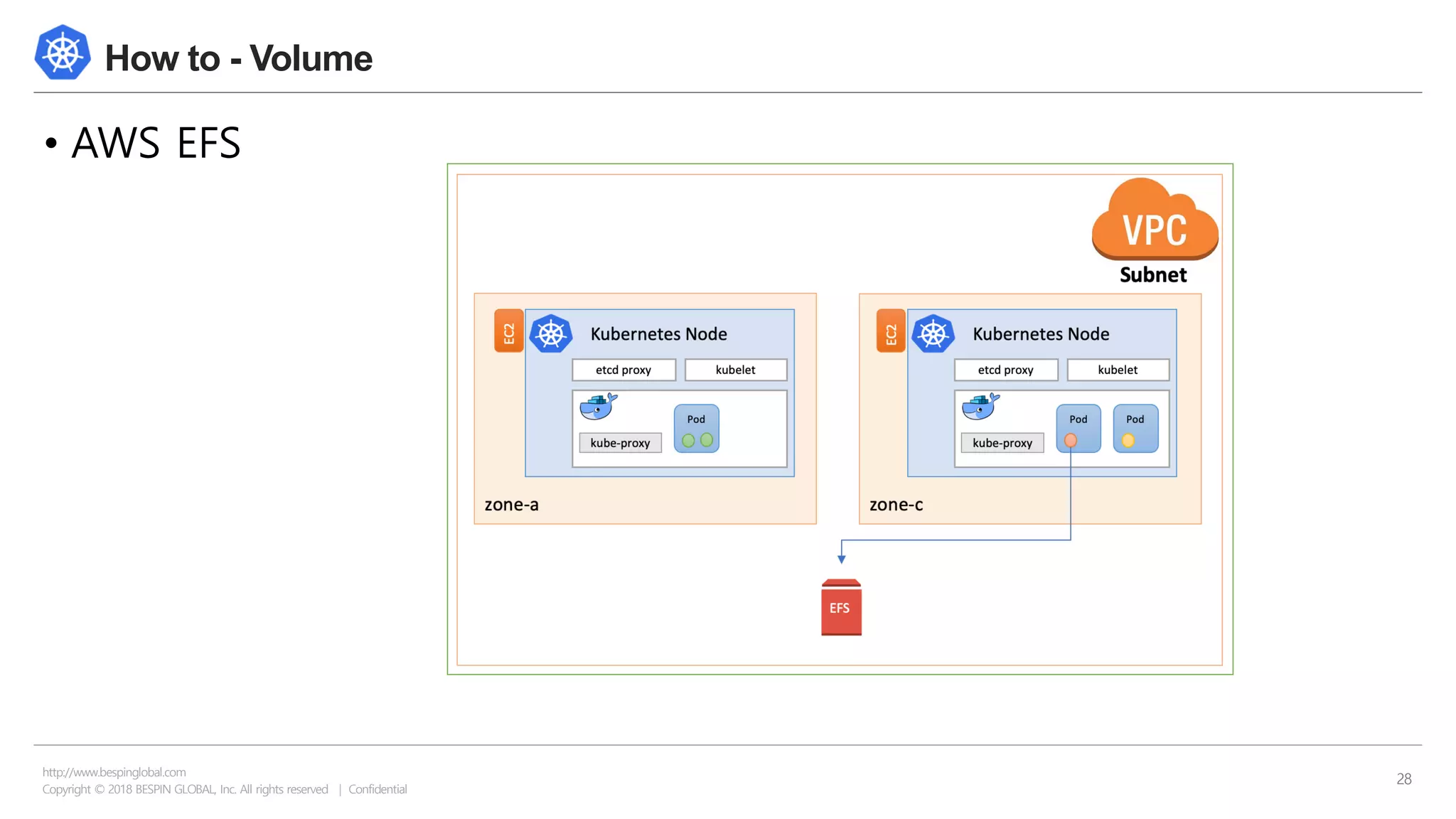

27

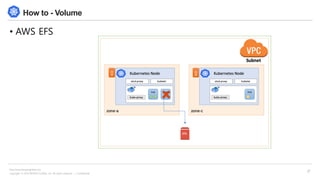

How to - Volume
• AWS EFS

28
How to - Volume
• AWS EFS

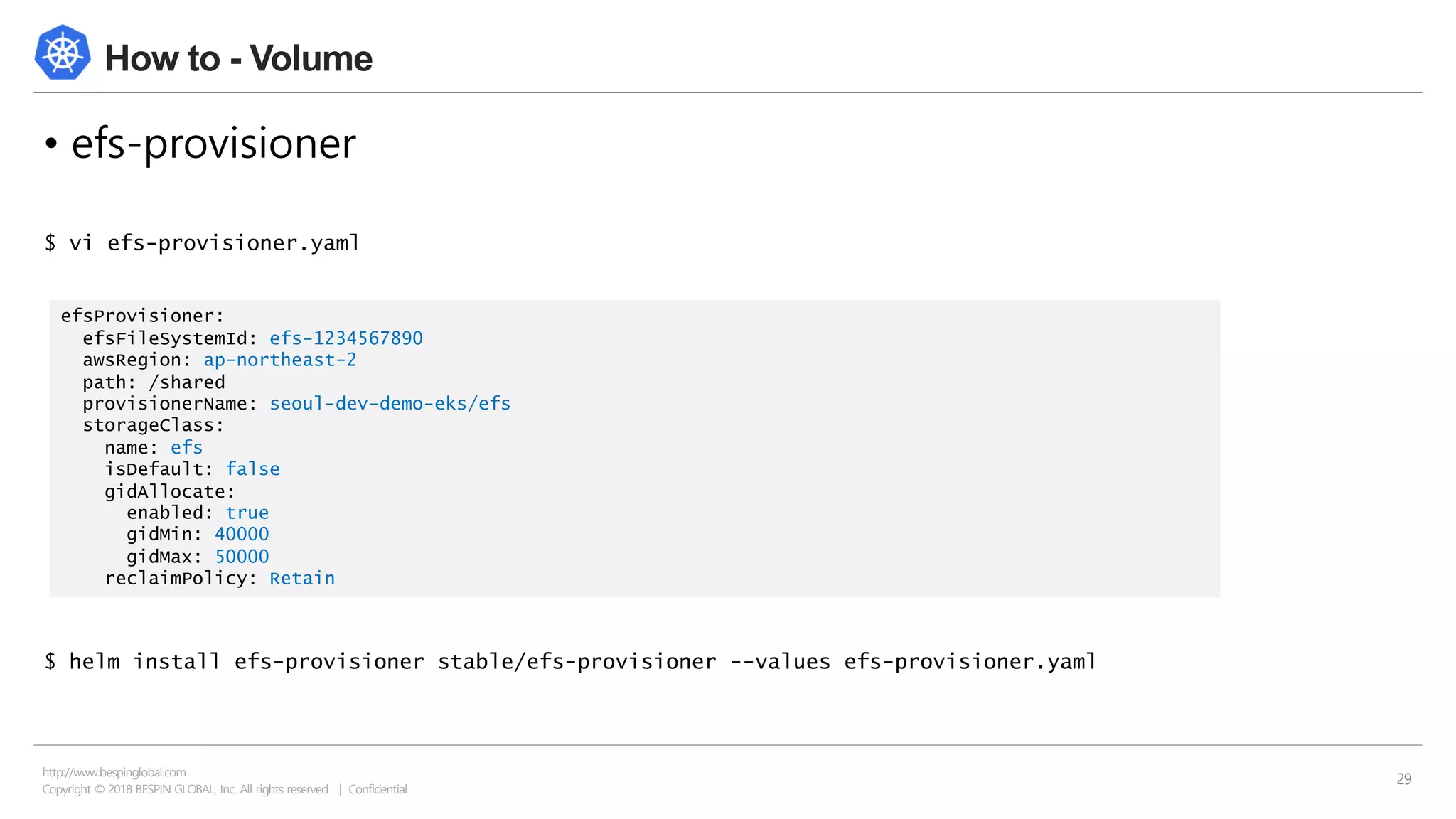

29

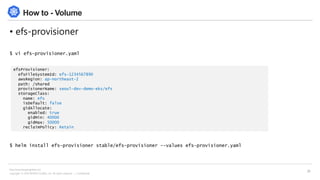

How to - Volume
• efs-provisioner
$ vi efs-provisioner.yaml
$ helm install efs-provisioner stable/efs-provisioner --values efs-provisioner.yaml
efsProvisioner:
efsFileSystemId: efs-1234567890
awsRegion: ap-northeast-2
path: /shared
provisionerName: seoul-dev-demo-eks/efs
storageClass:
name: efs
isDefault: false
gidAllocate:
enabled: true
gidMin: 40000
gidMax: 50000
reclaimPolicy: Retain

30

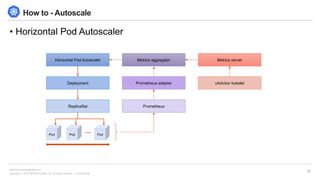

How to - Autoscale
• Horizontal Pod Autoscaler
Horizontal Pod Autoscaler
Deployment
ReplicaSet
Pod
Metrics aggregator
Prometheus adapter
Prometheus
Metrics server
cAdvisor kubelet
Pod Pod

31
How to - Autoscale
• metrics-server
$ vi metics-server.yaml
$ helm install metics-server stable/metics-server --values metics-server.yaml
args:
- --kubelet-insecure-tls
- --kubelet-preferred-address-types=InternalIP,InternalDNS,ExternalDNS,ExternalIP,Hostname

32

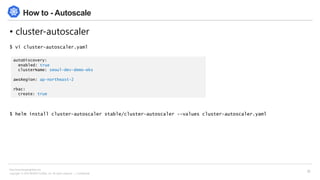

How to - Autoscale
• cluster-autoscaler
$ vi cluster-autoscaler.yaml
$ helm install cluster-autoscaler stable/cluster-autoscaler --values cluster-autoscaler.yaml
autoDiscovery:
enabled: true
clusterName: seoul-dev-demo-eks
awsRegion: ap-northeast-2
rbac:
create: true

33

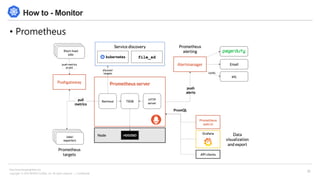

How to - Monitor
• Prometheus

34

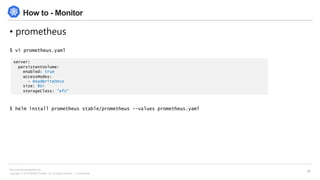

How to - Monitor
• prometheus
$ vi prometheus.yaml
$ helm install prometheus stable/prometheus --values prometheus.yaml
server:
persistentVolume:
enabled: true
accessModes:
- ReadWriteOnce
size: 8Gi
storageClass: "efs"

35

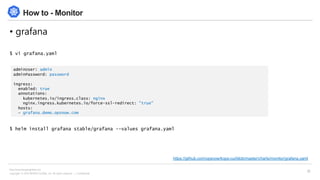

How to - Monitor
• grafana
$ vi grafana.yaml
$ helm install grafana stable/grafana --values grafana.yaml
adminUser: admin
adminPassword: password
ingress:
enabled: true
annotations:
kubernetes.io/ingress.class: nginx
nginx.ingress.kubernetes.io/force-ssl-redirect: "true"
hosts:
- grafana.demo.opsnow.com
https://github.com/opsnow/kops-cui/blob/master/charts/monitor/grafana.yaml

36

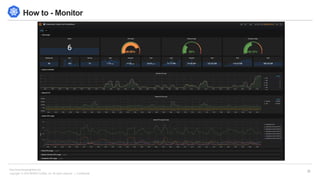

How to - Monitor

37

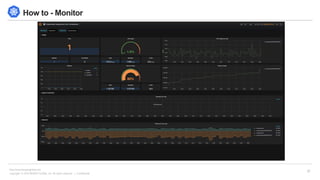

How to - Monitor

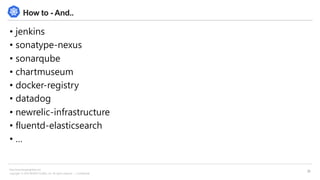

38
How to - And..
• jenkins
• sonatype-nexus
• sonarqube
• chartmuseum
• docker-registry
• datadog
• newrelic-infrastructure
• fluentd-elasticsearch
• …
