Concurrency in action - chapter 7

1. NHN NEXT 1기
이진우 (jwlee@nhnnext.org)
Lock-free 자료구조 설계
Chapter 7

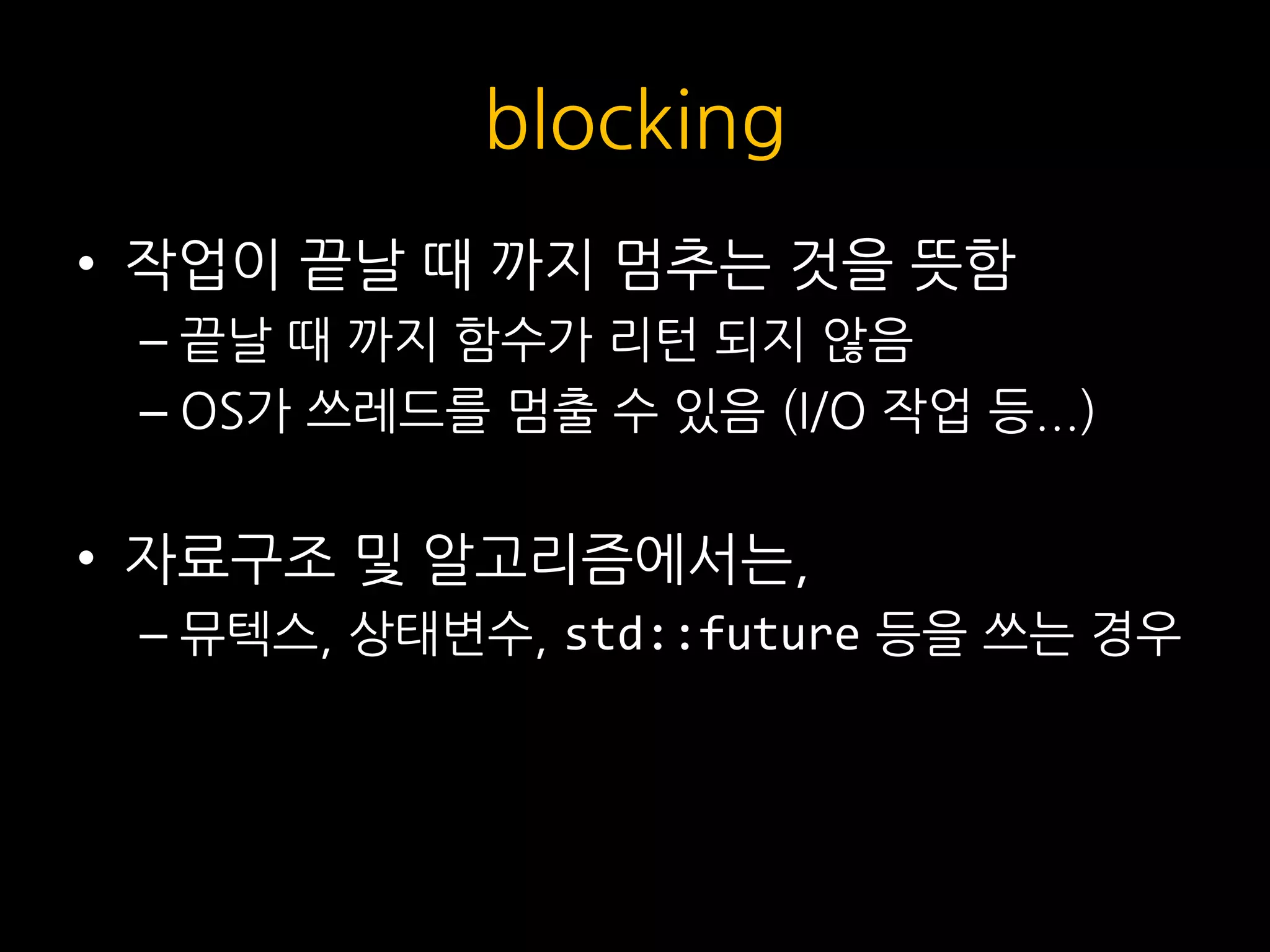

2. blocking
• 작업이 끝날 때 까지 멈추는 것을 뜻함
– 끝날 때 까지 함수가 리턴 되지 않음
– OS가 쓰레드를 멈출 수 있음 (I/O 작업 등...)
• 자료구조 및 알고리즘에서는,
– 뮤텍스, 상태변수, std::future 등을 쓰는 경우

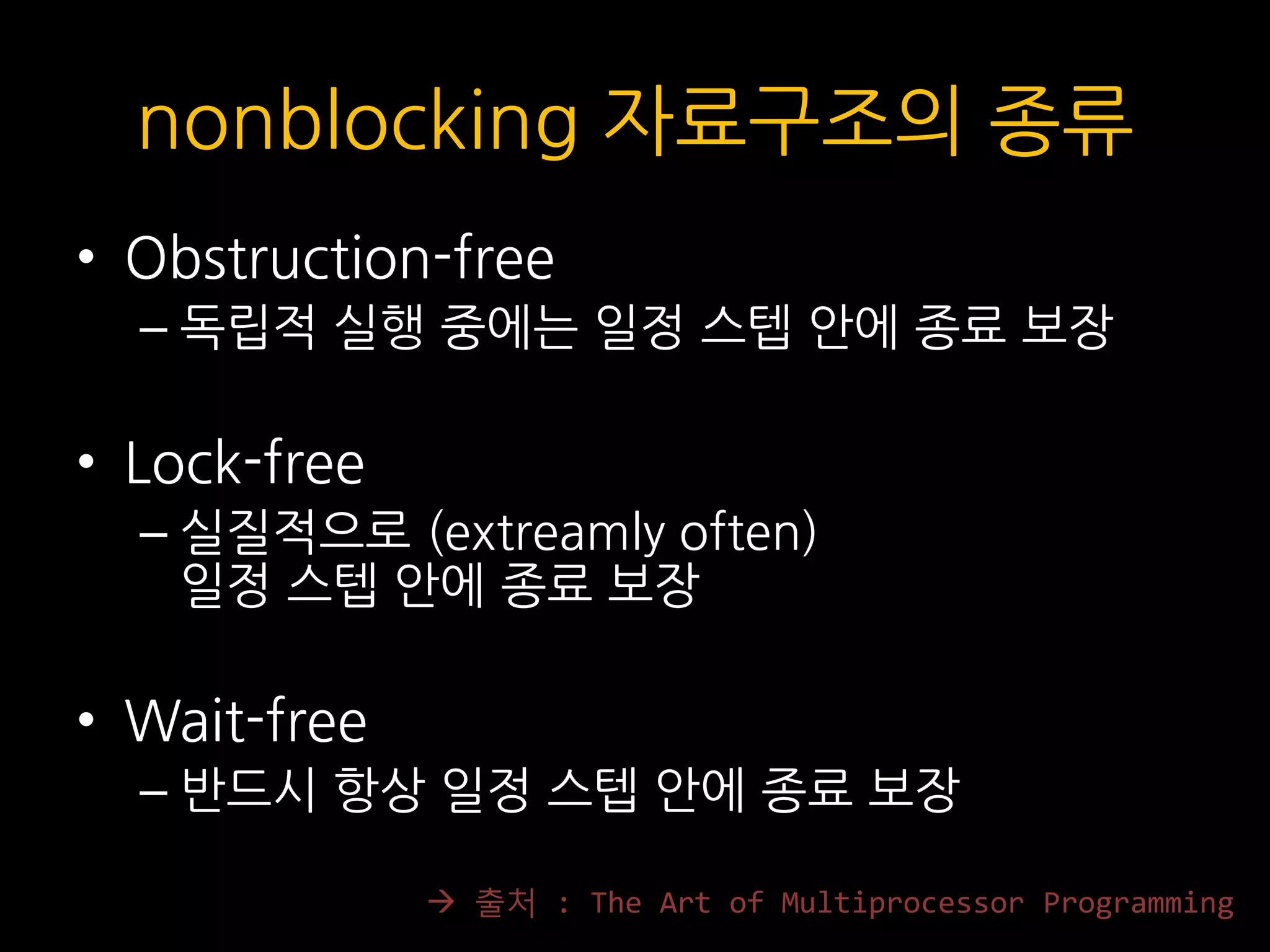

3. nonblocking 자료구조의 종류
• Obstruction-free
– 독립적 실행 중에는 일정 스텝 안에 종료 보장
• Lock-free
– 실질적으로 (extreamly often)
일정 스텝 안에 종료 보장
• Wait-free
– 반드시 항상 일정 스텝 안에 종료 보장
 출처 : The Art of Multiprocessor Programming

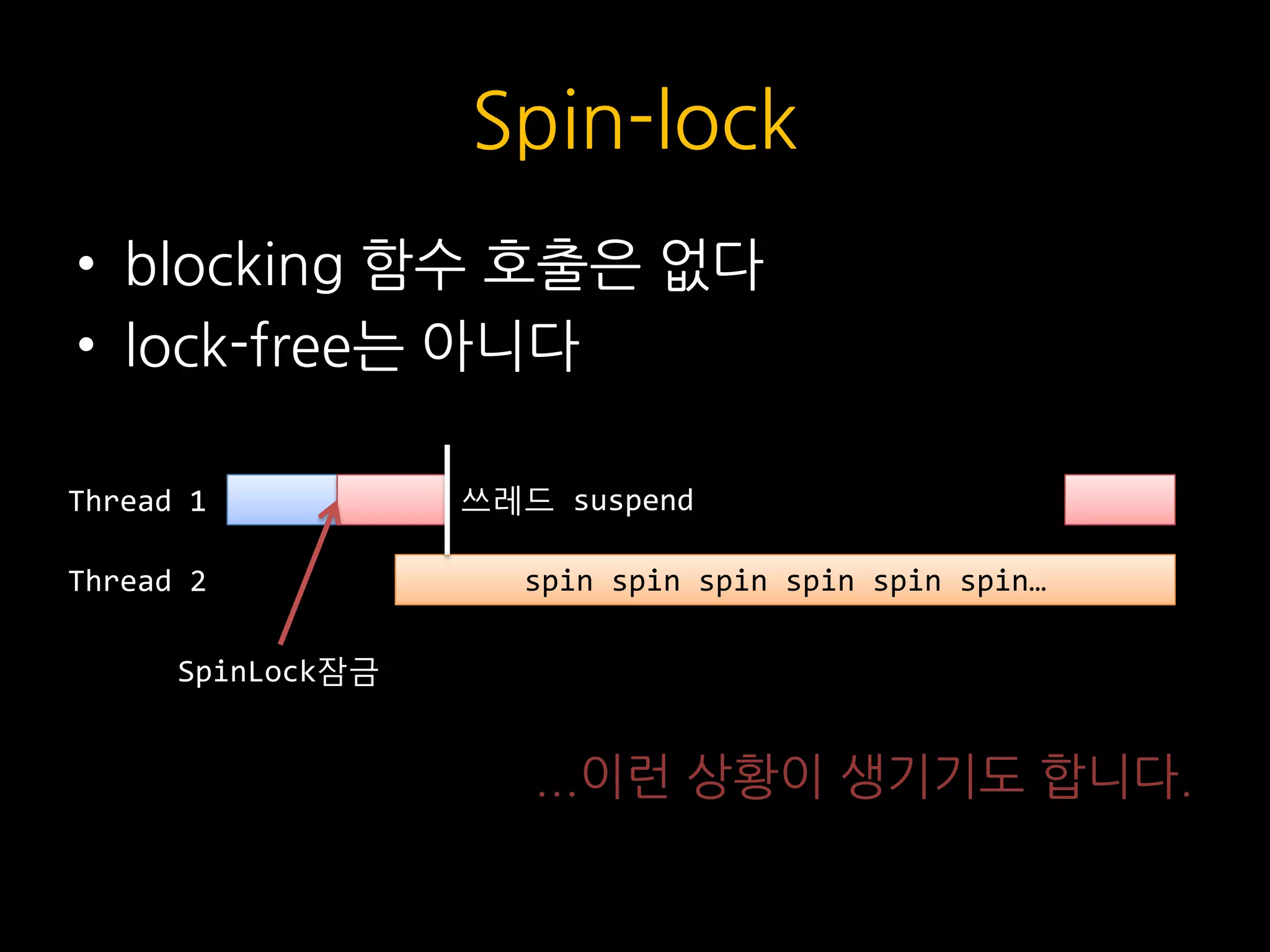

4. Spin-lock
• blocking 함수 호출은 없다
• lock-free는 아니다
...이런 상황이 생기기도 합니다.
Thread 1
Thread 2 spin spin spin spin spin spin…
SpinLock잠금
쓰레드 suspend

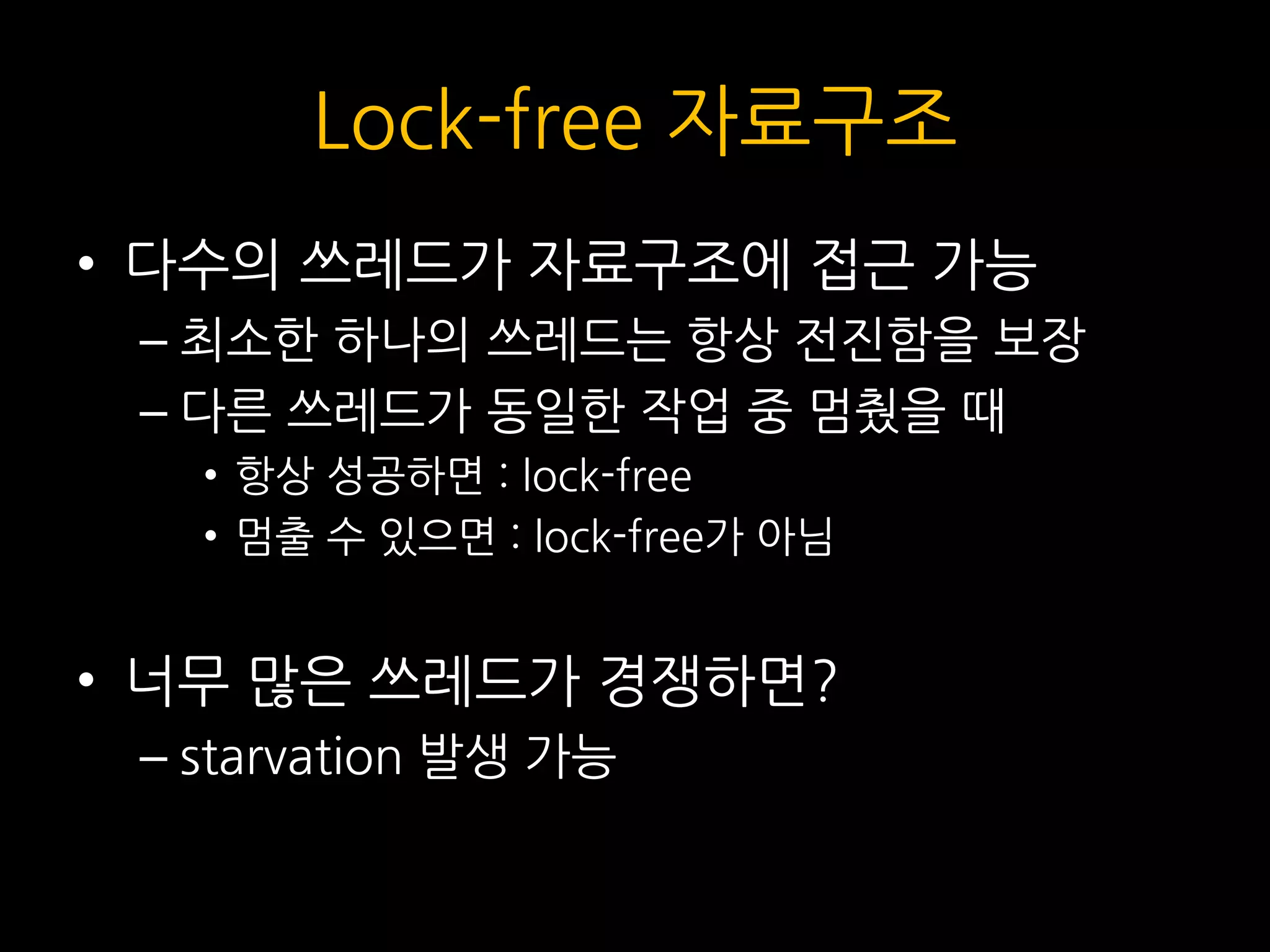

5. Lock-free 자료구조
• 다수의 쓰레드가 자료구조에 접근 가능
– 최소한 하나의 쓰레드는 항상 전진함을 보장
– 다른 쓰레드가 동일한 작업 중 멈췄을 때
• 항상 성공하면 : lock-free
• 멈출 수 있으면 : lock-free가 아님
• 너무 많은 쓰레드가 경쟁하면?
– starvation 발생 가능

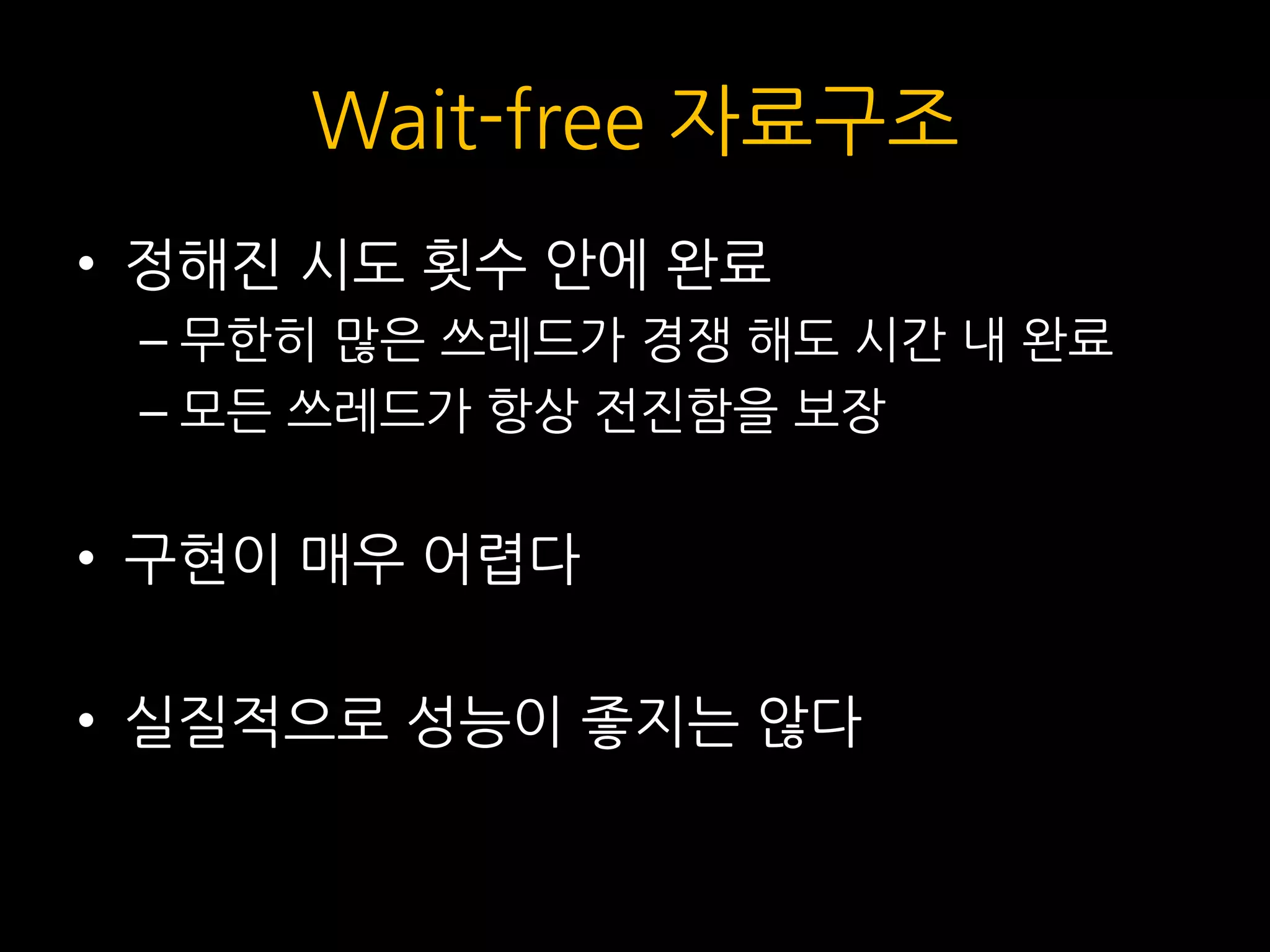

6. Wait-free 자료구조
• 정해진 시도 횟수 안에 완료
– 무한히 많은 쓰레드가 경쟁 해도 시간 내 완료
– 모든 쓰레드가 항상 전진함을 보장
• 구현이 매우 어렵다
• 실질적으로 성능이 좋지는 않다

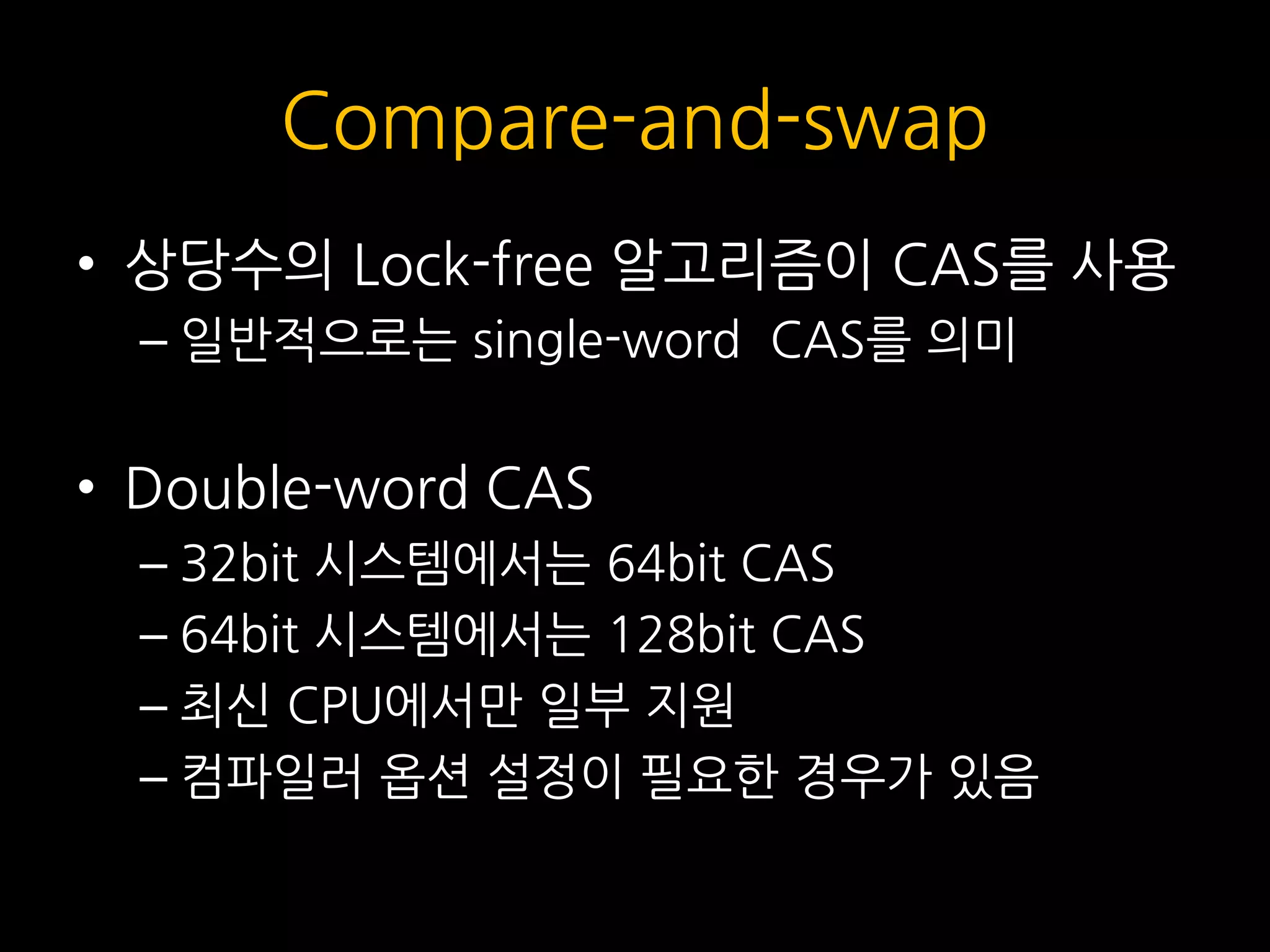

7. Compare-and-swap
• 상당수의 Lock-free 알고리즘이 CAS를 사용
– 일반적으로는 single-word CAS를 의미
• Double-word CAS
– 32bit 시스템에서는 64bit CAS
– 64bit 시스템에서는 128bit CAS
– 최신 CPU에서만 일부 지원
– 컴파일러 옵션 설정이 필요한 경우가 있음

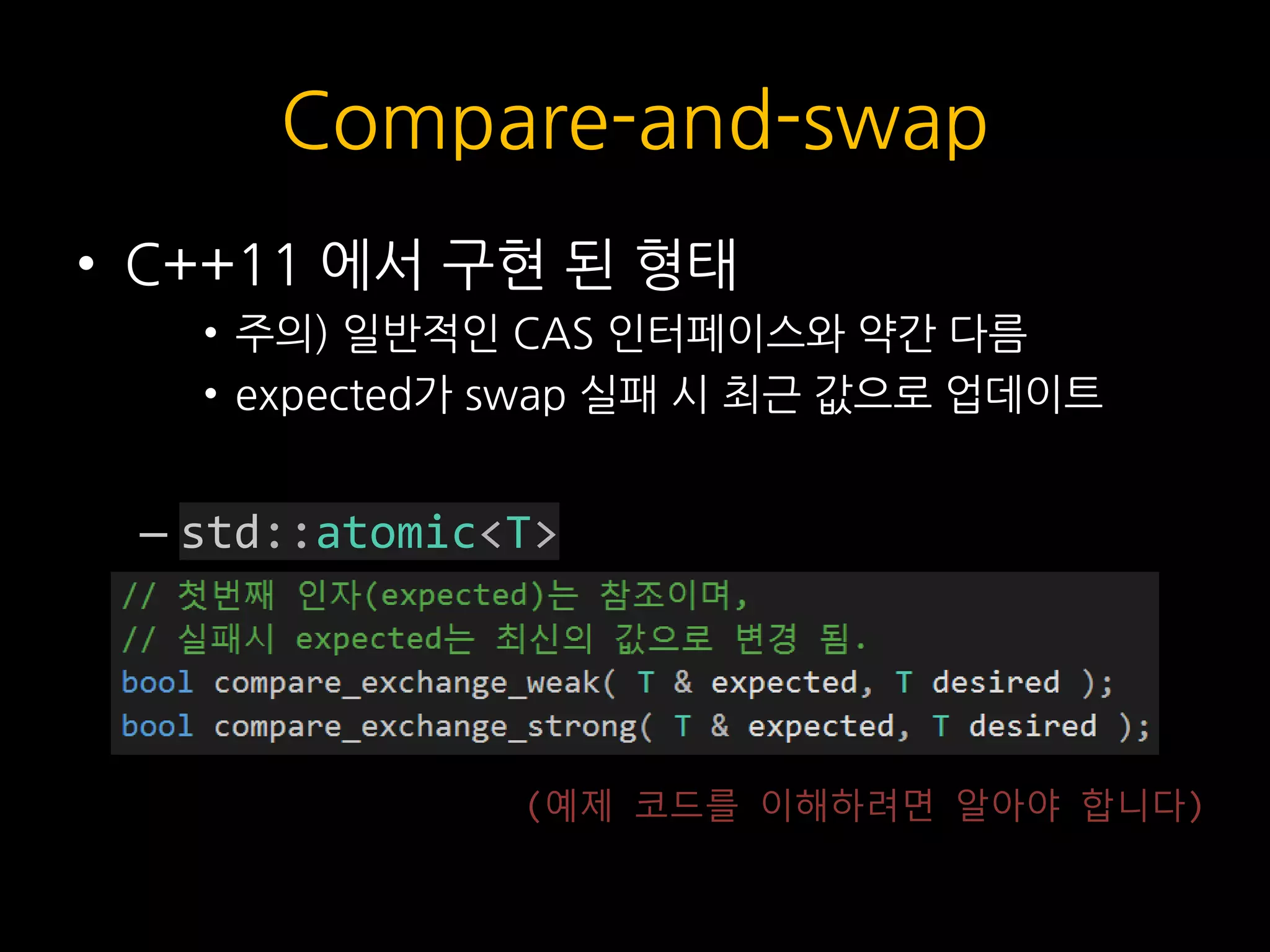

8. Compare-and-swap
• C++11 에서 구현 된 형태
• 주의) 일반적인 CAS 인터페이스와 약간 다름
• expected가 swap 실패 시 최근 값으로 업데이트
– std::atomic<T>
(예제 코드를 이해하려면 알아야 합니다)

9. Lock Free Stack 구현

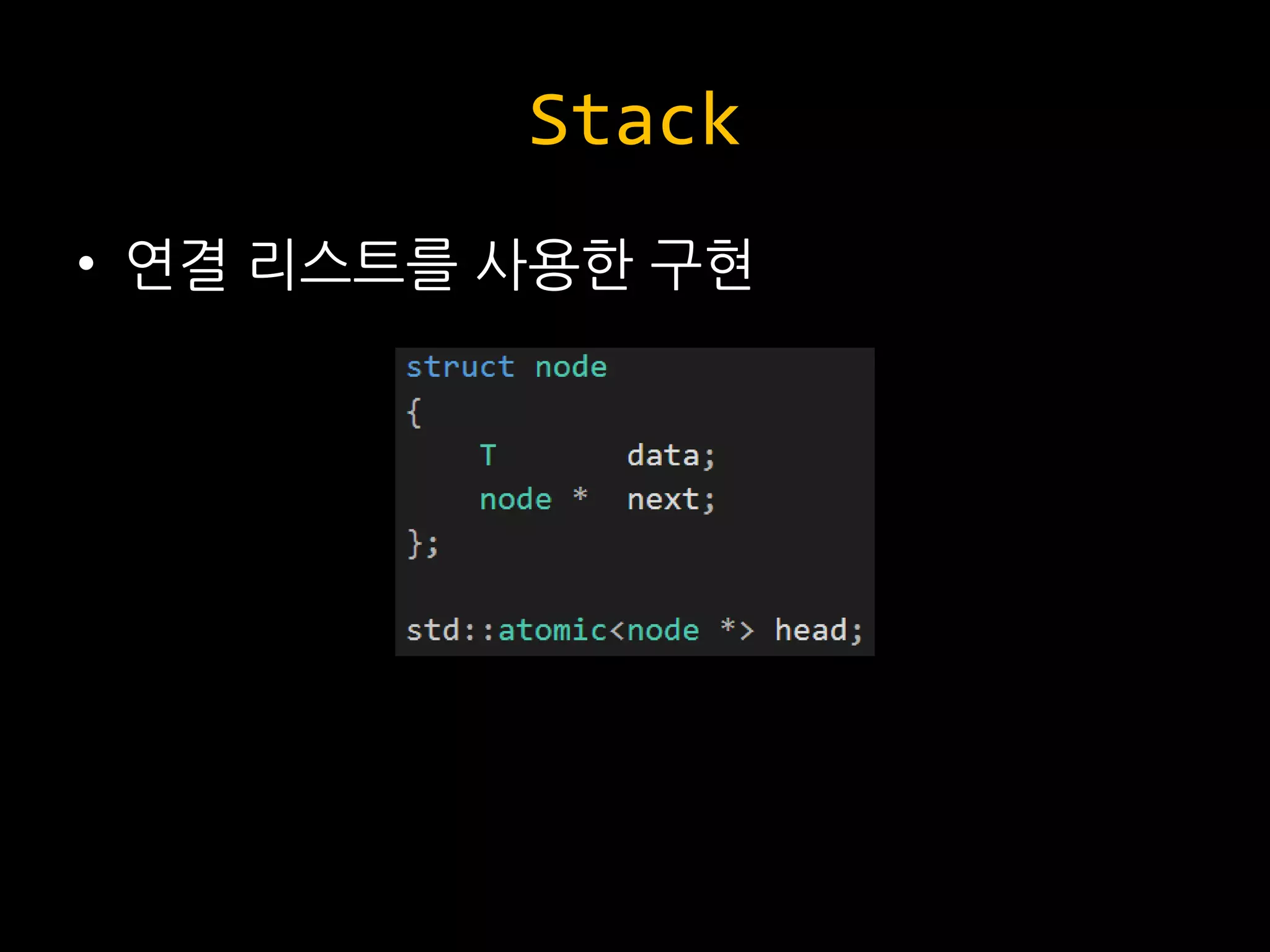

10. Stack
• 연결 리스트를 사용한 구현

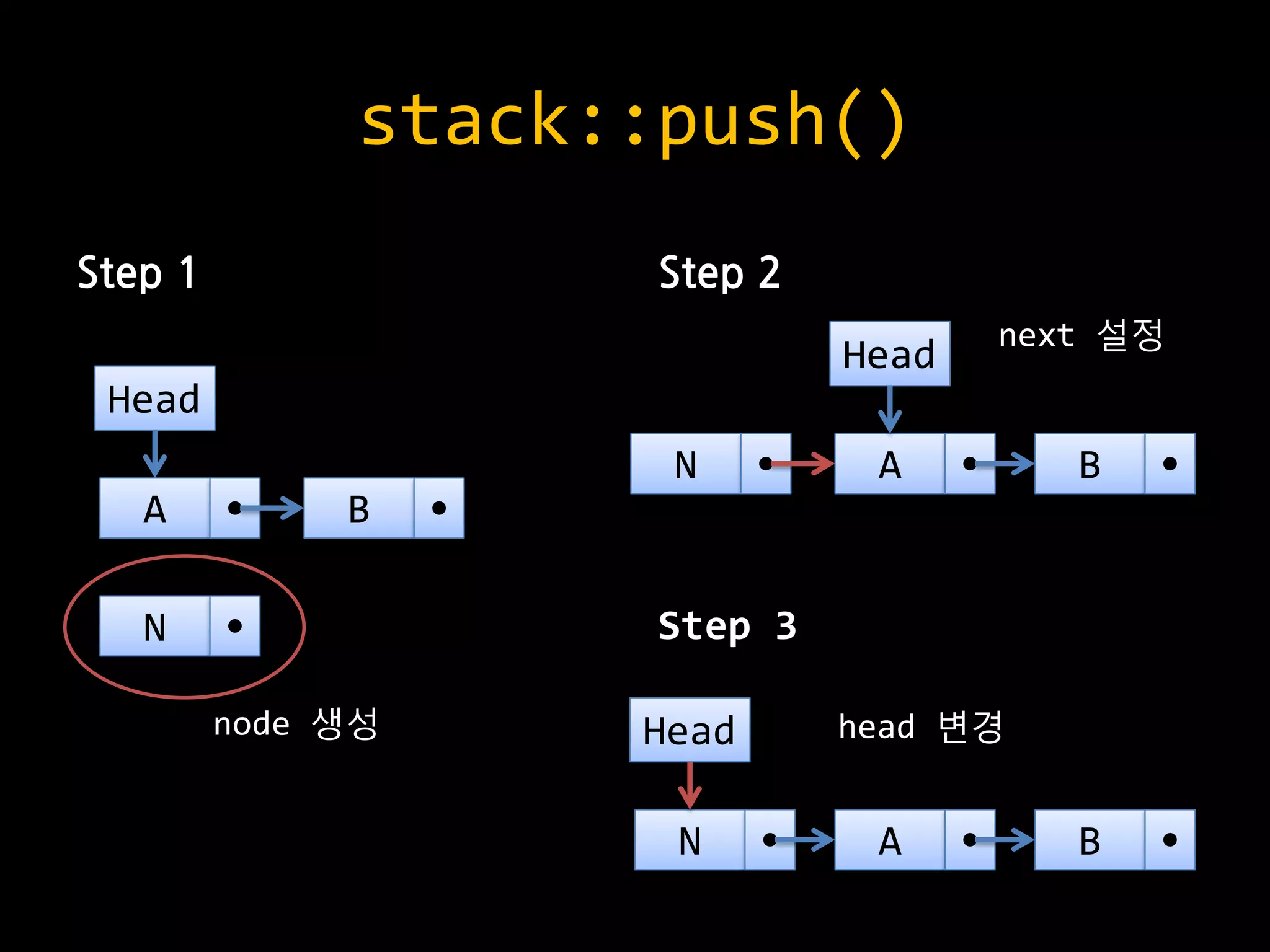

11. stack::push()
Step 1 Step 2
A BN
Head
Step 3
N A
Head
B
B
N
Head
A
node 생성
next 설정
head 변경

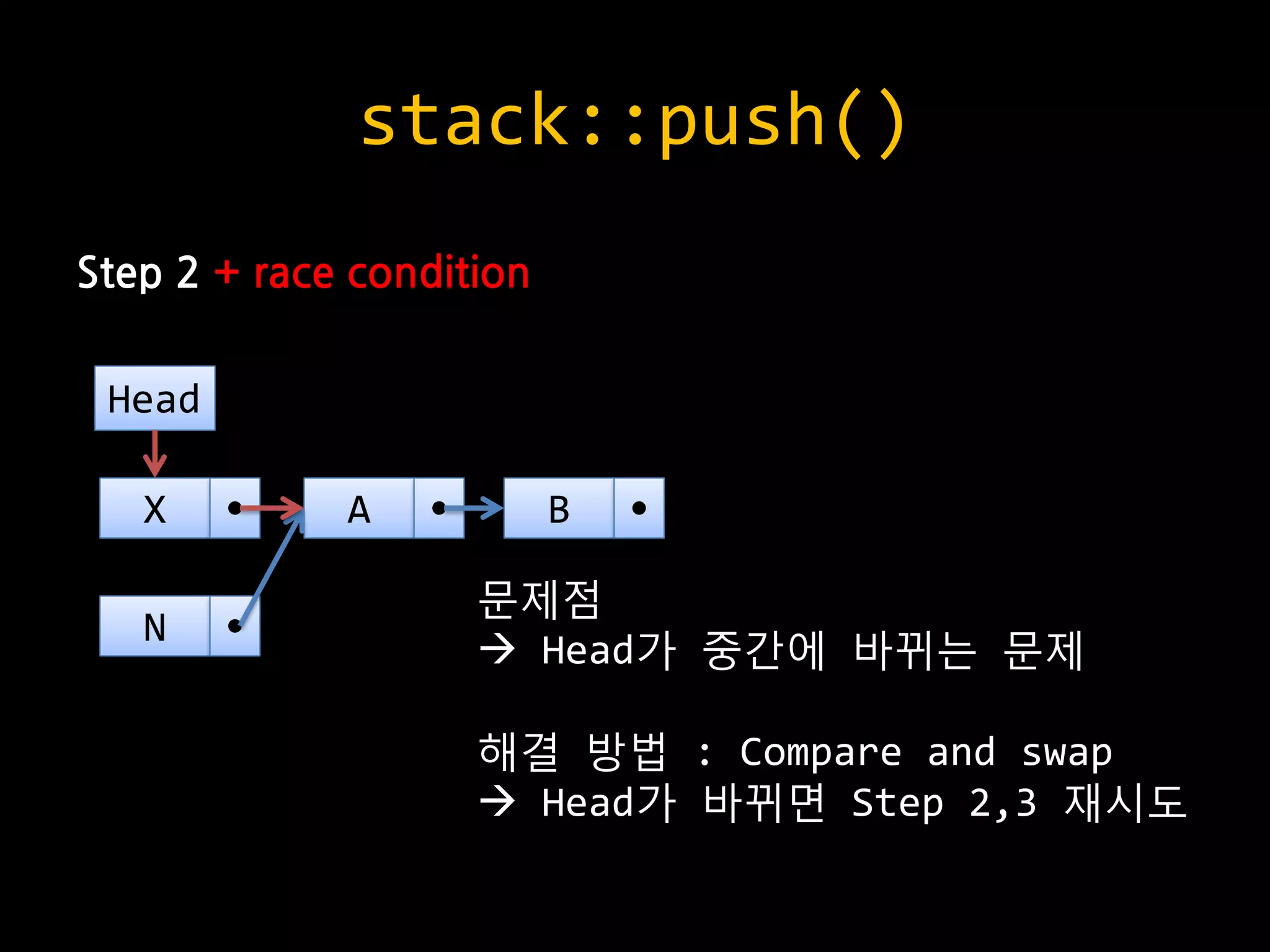

12. stack::push()
Step 2 + race condition
A B
N
Head
X
문제점
 Head가 중간에 바뀌는 문제
해결 방법 : Compare and swap
 Head가 바뀌면 Step 2,3 재시도

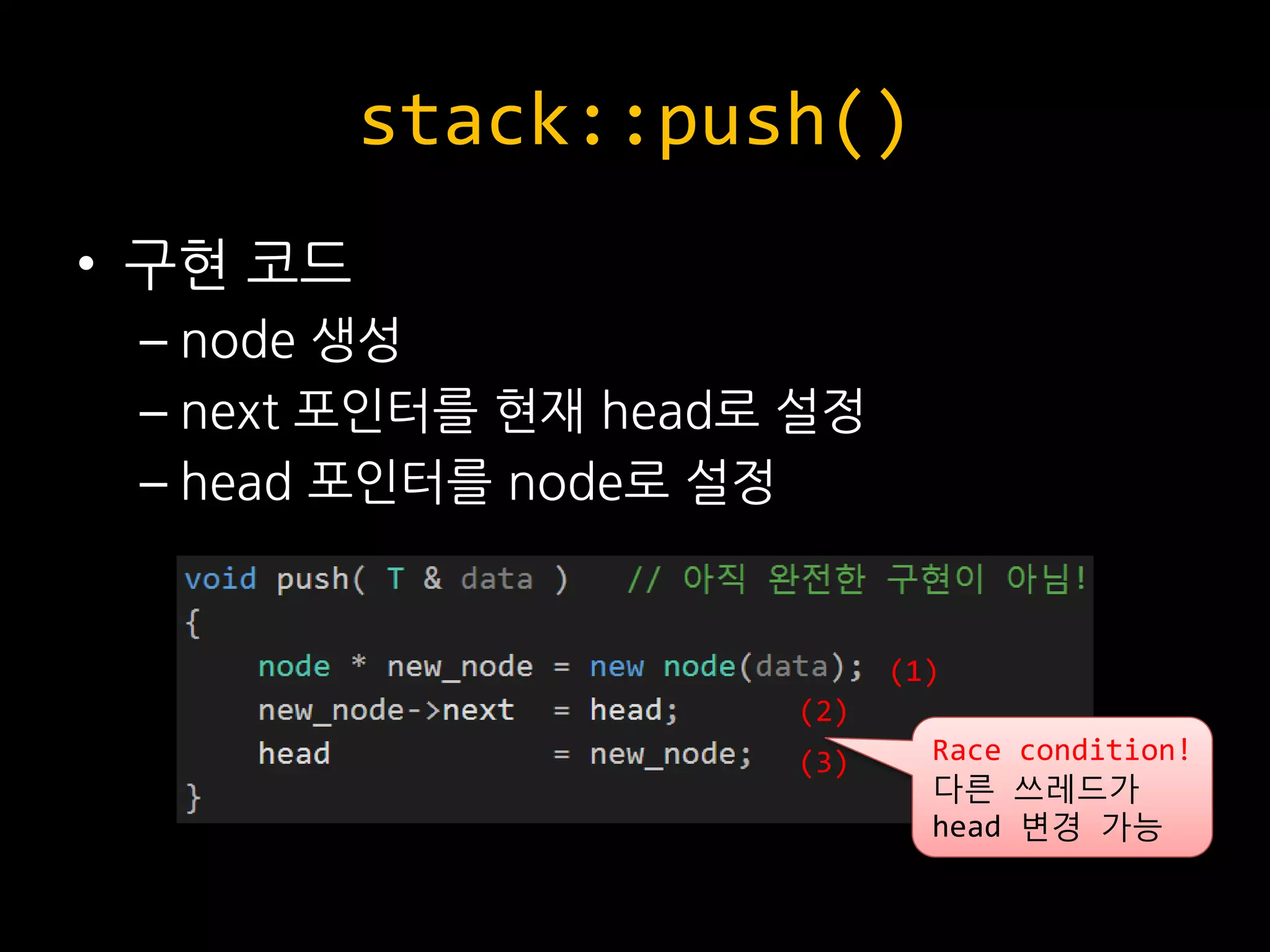

13. stack::push()
• 구현 코드
– node 생성
– next 포인터를 현재 head로 설정
– head 포인터를 node로 설정
Race condition!
다른 쓰레드가
head 변경 가능
(1)
(2)
(3)

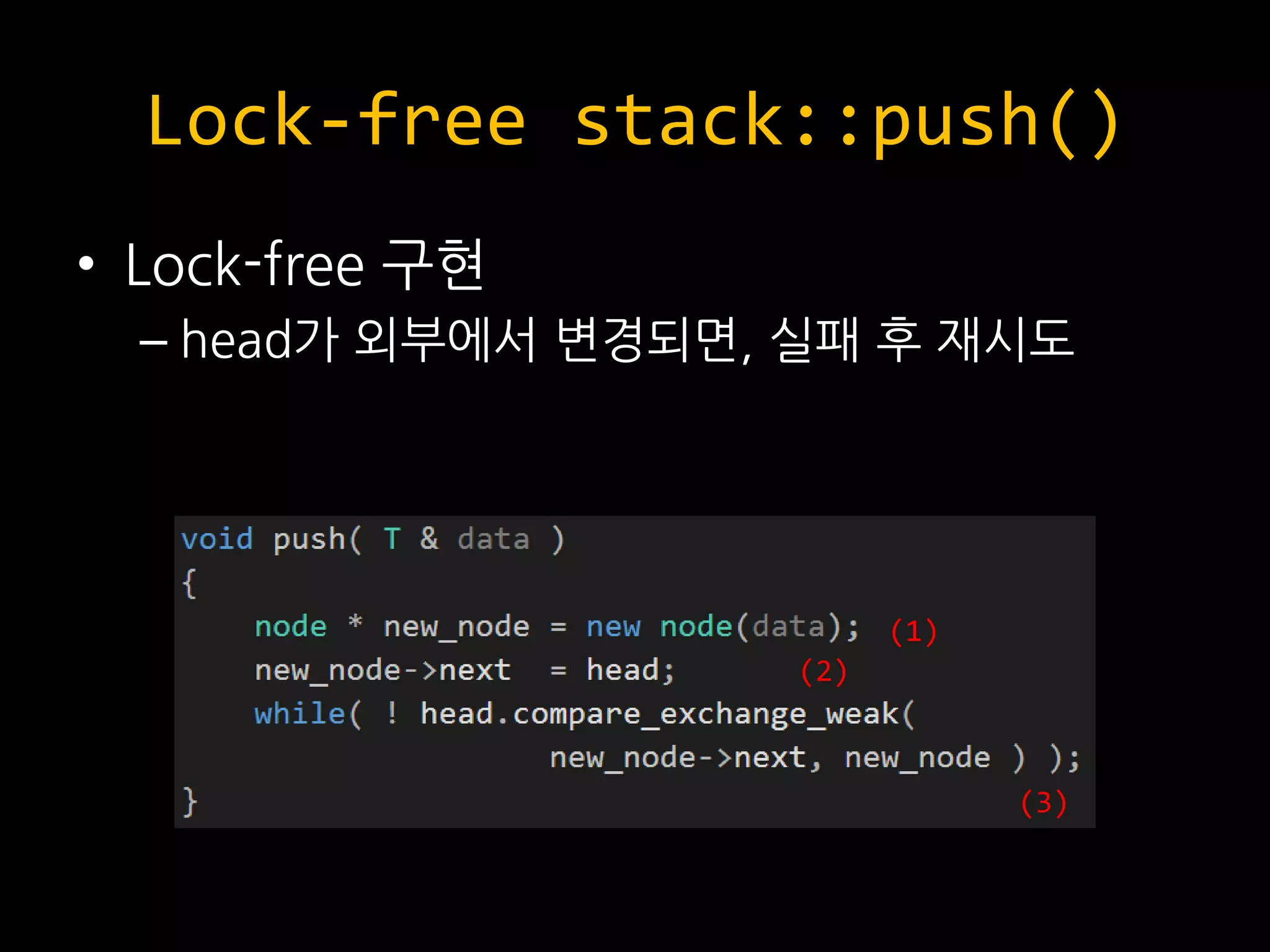

14. Lock-free stack::push()
• Lock-free 구현
– head가 외부에서 변경되면, 실패 후 재시도
(1)
(2)
(3)

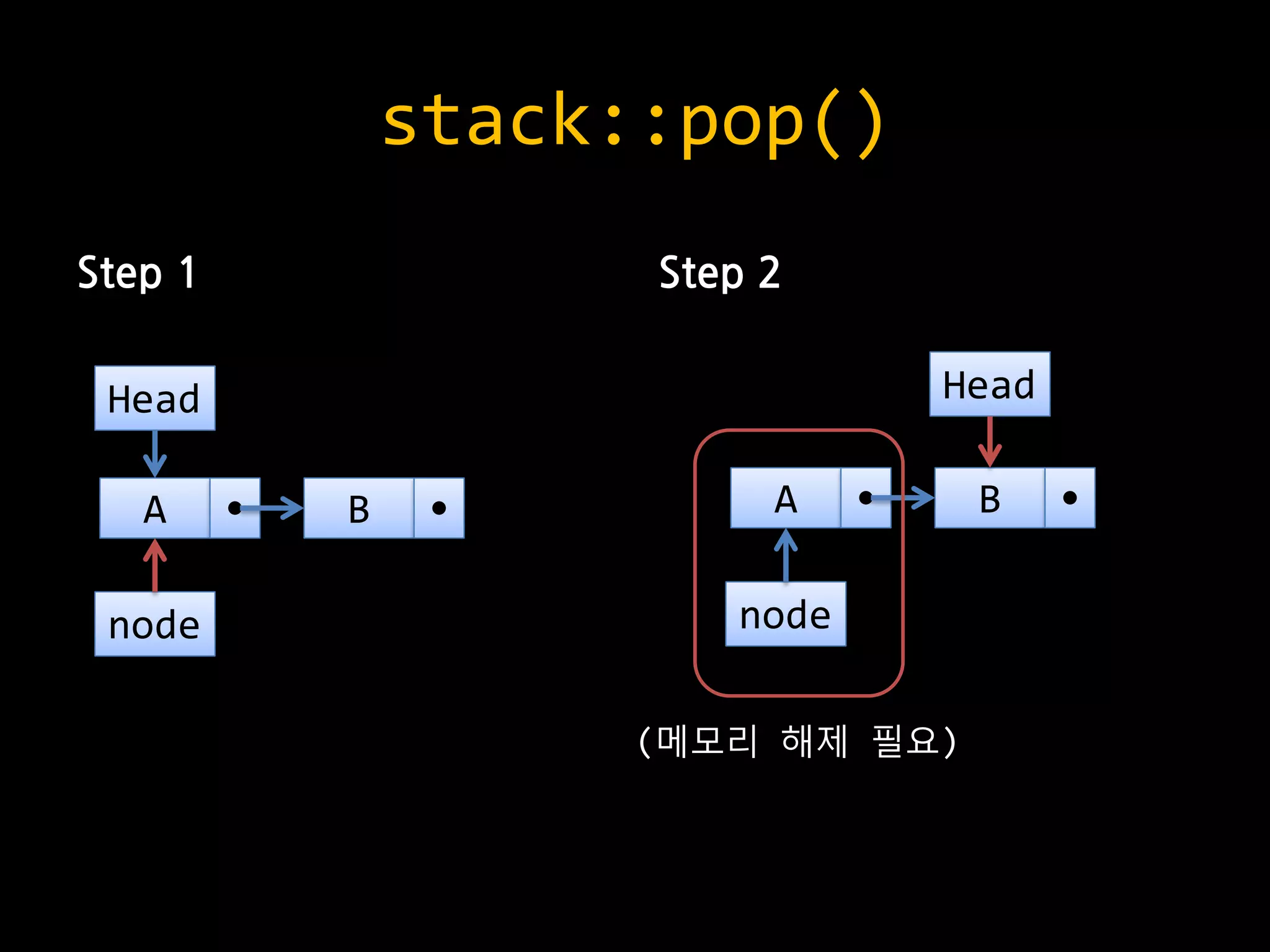

15. stack::pop()
Step 1 Step 2
BA
Head
B
Head
A
node node
(메모리 해제 필요)

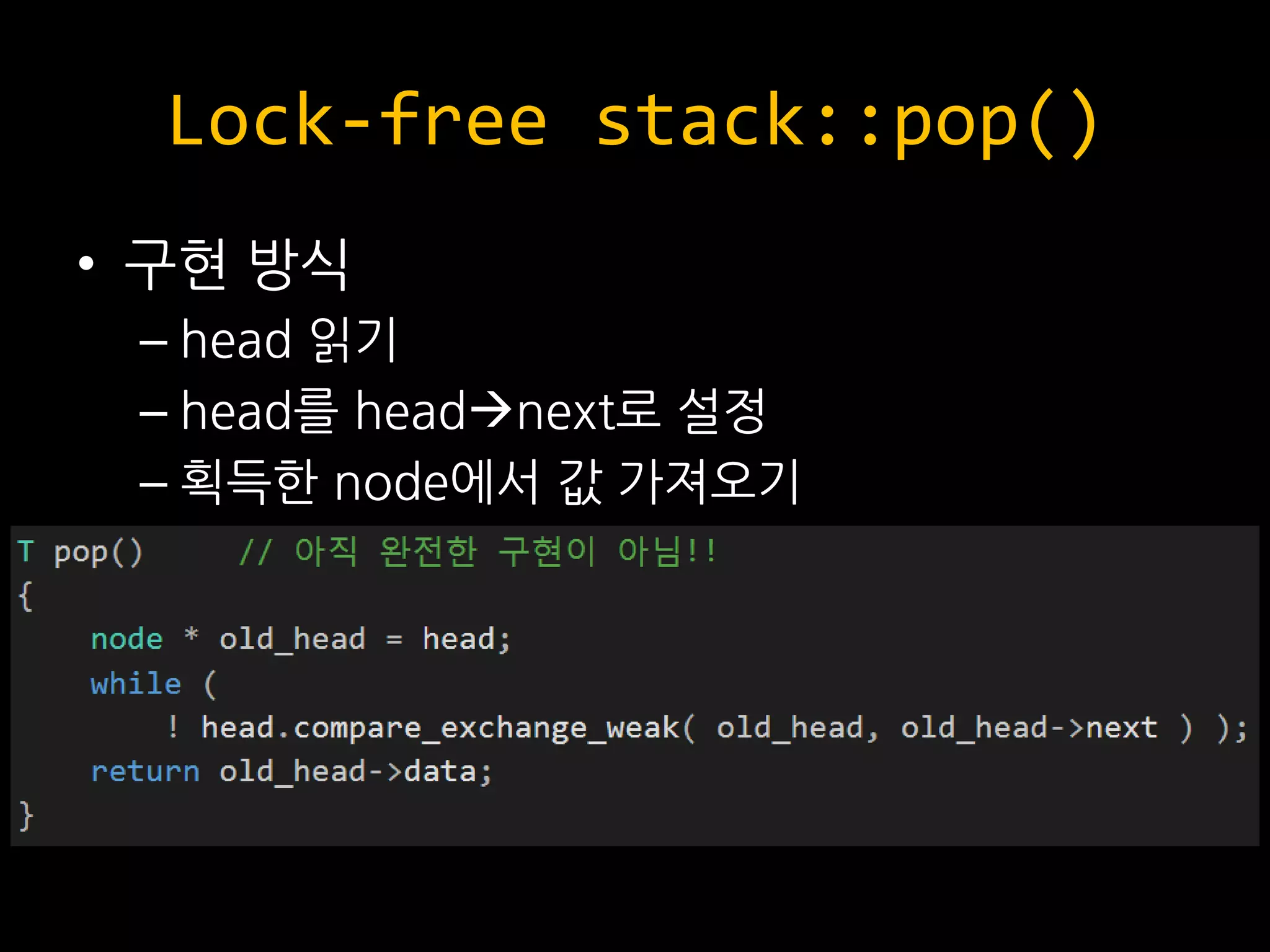

16. Lock-free stack::pop()
• 구현 방식
– head 읽기
– head를 headnext로 설정
– 획득한 node에서 값 가져오기

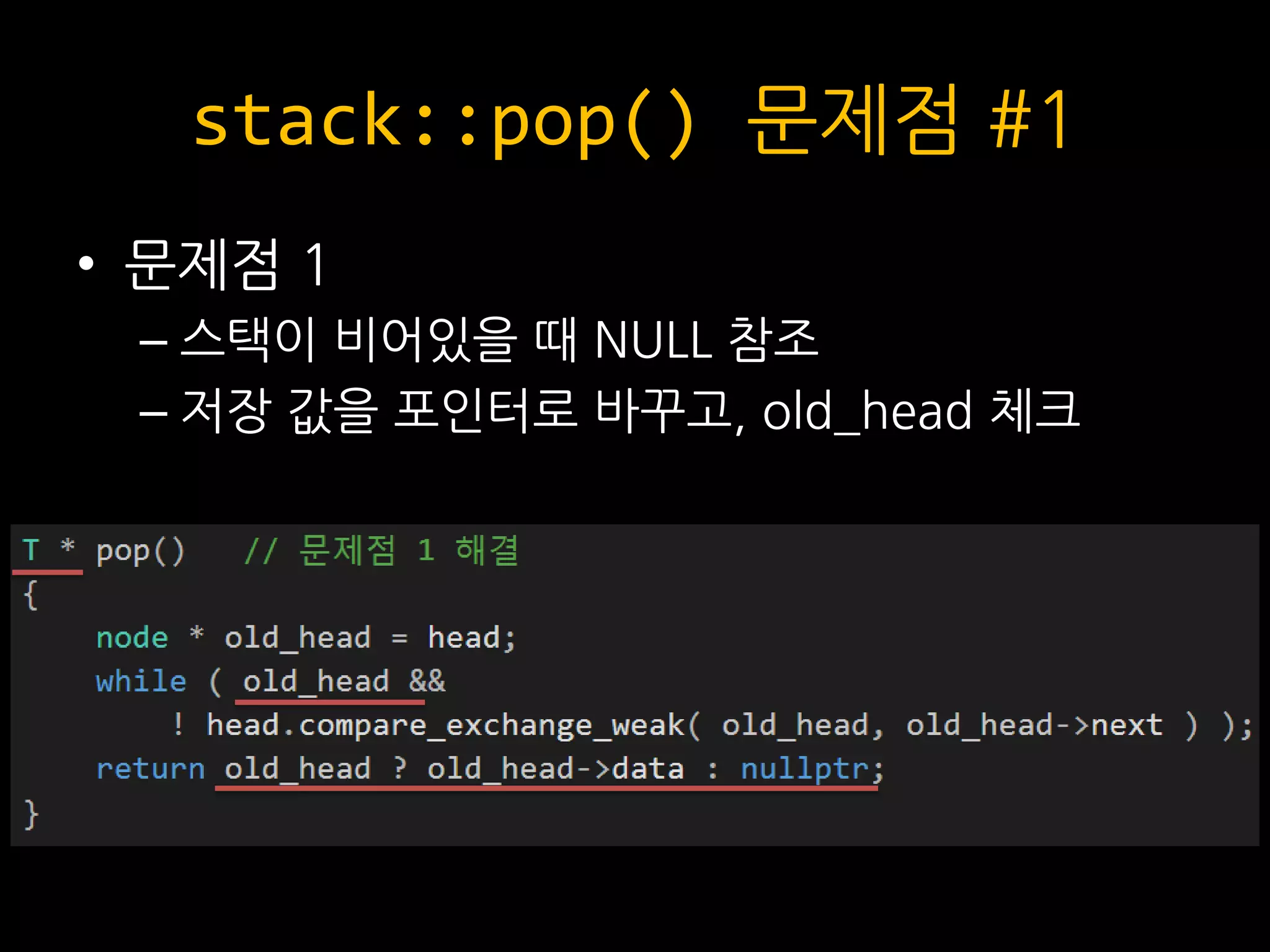

17. stack::pop() 문제점 #1
• 문제점 1
– 스택이 비어있을 때 NULL 참조
– 저장 값을 포인터로 바꾸고, old_head 체크

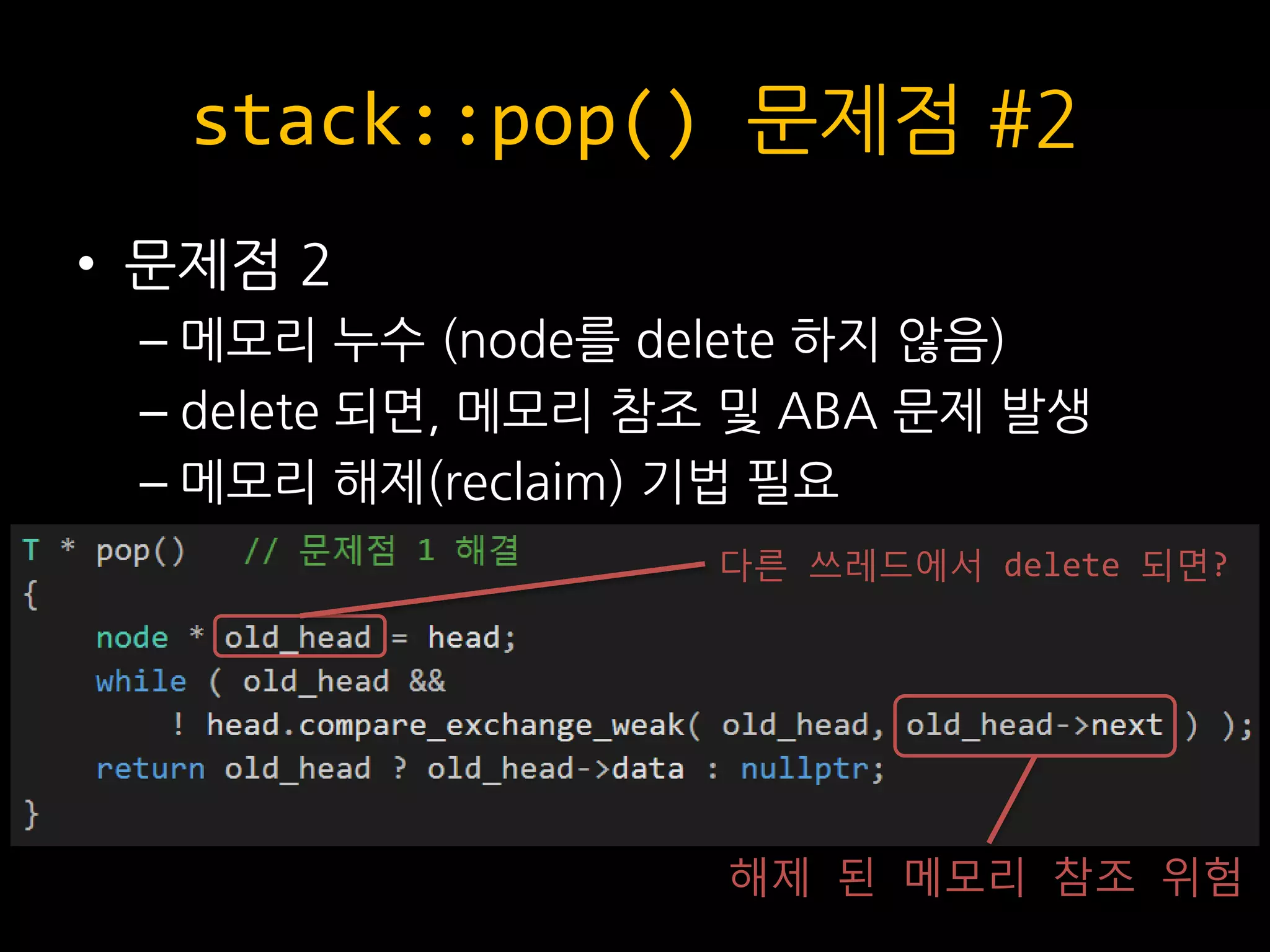

18. stack::pop() 문제점 #2
• 문제점 2
– 메모리 누수 (node를 delete 하지 않음)
– delete 되면, 메모리 참조 및 ABA 문제 발생
– 메모리 해제(reclaim) 기법 필요
해제 된 메모리 참조 위험
다른 쓰레드에서 delete 되면?

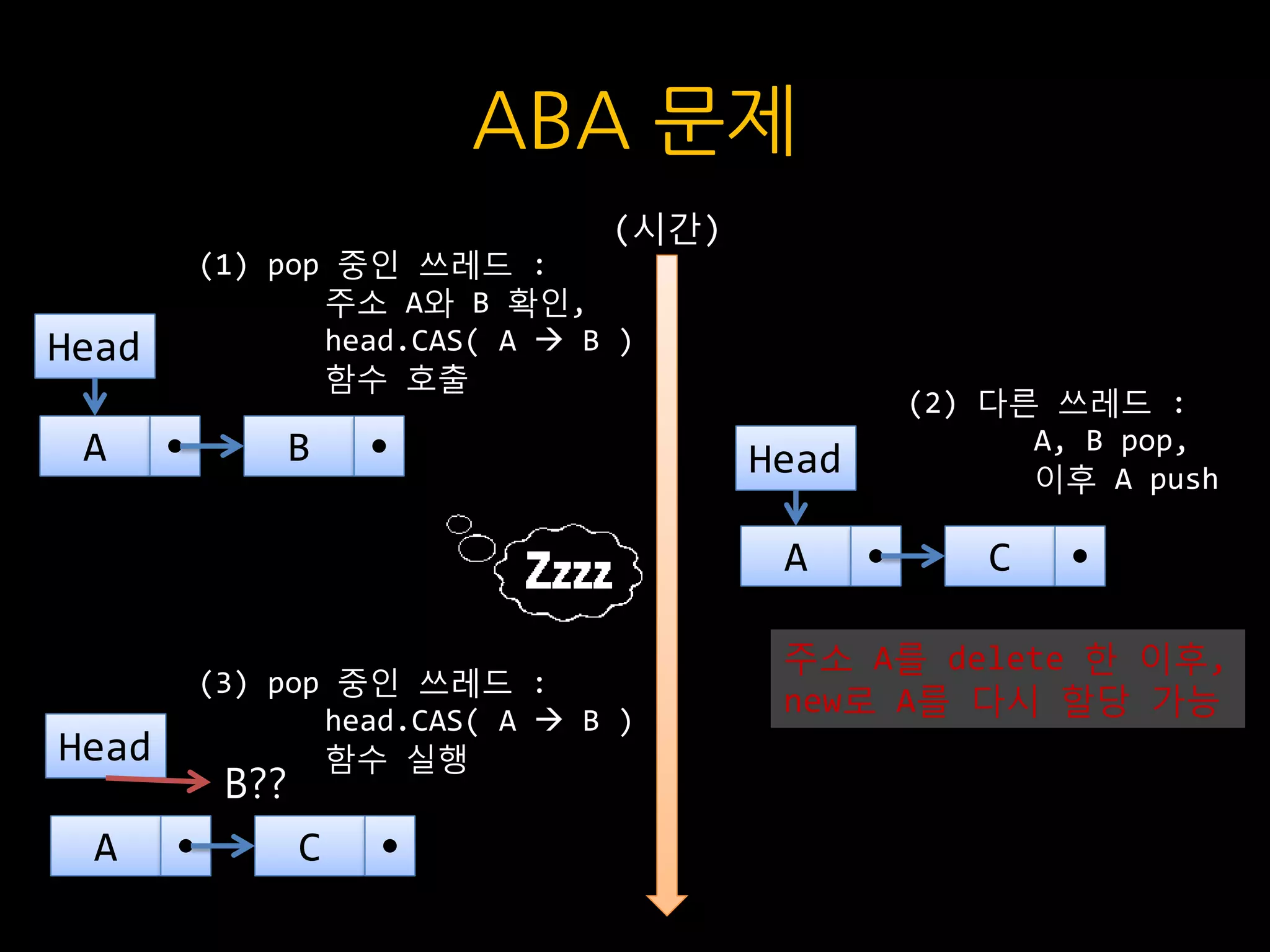

19. ABA 문제
B
Head
A
C
Head
A
(1) pop 중인 쓰레드 :
주소 A와 B 확인,
head.CAS( A  B )
함수 호출
(2) 다른 쓰레드 :
A, B pop,
이후 A push
(시간)
C
Head
A
(3) pop 중인 쓰레드 :
head.CAS( A  B )
함수 실행
주소 A를 delete 한 이후,
new로 A를 다시 할당 가능
B??

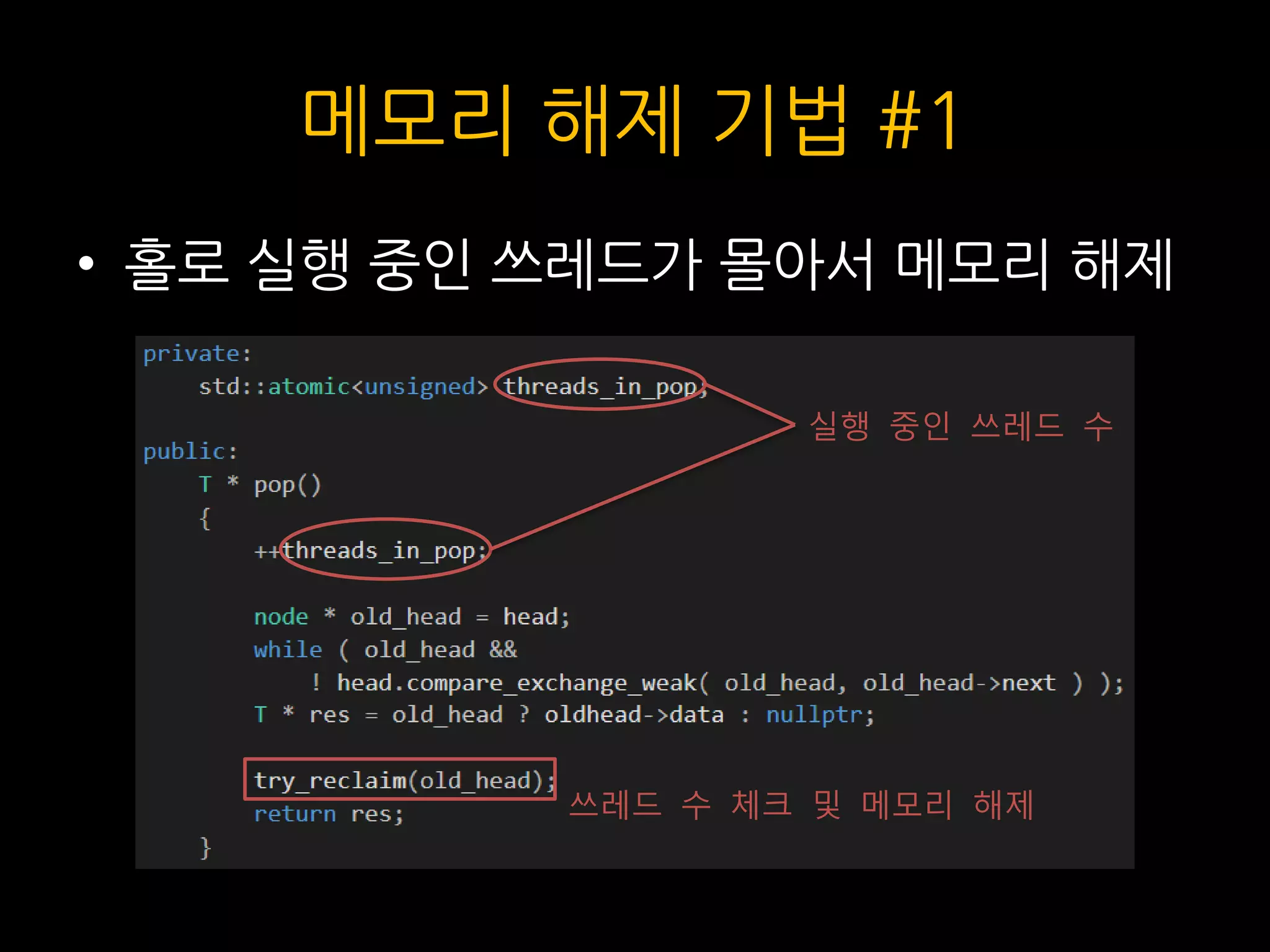

20. 메모리 해제 기법 #1
• 홀로 실행 중인 쓰레드가 몰아서 메모리 해제
실행 중인 쓰레드 수
쓰레드 수 체크 및 메모리 해제

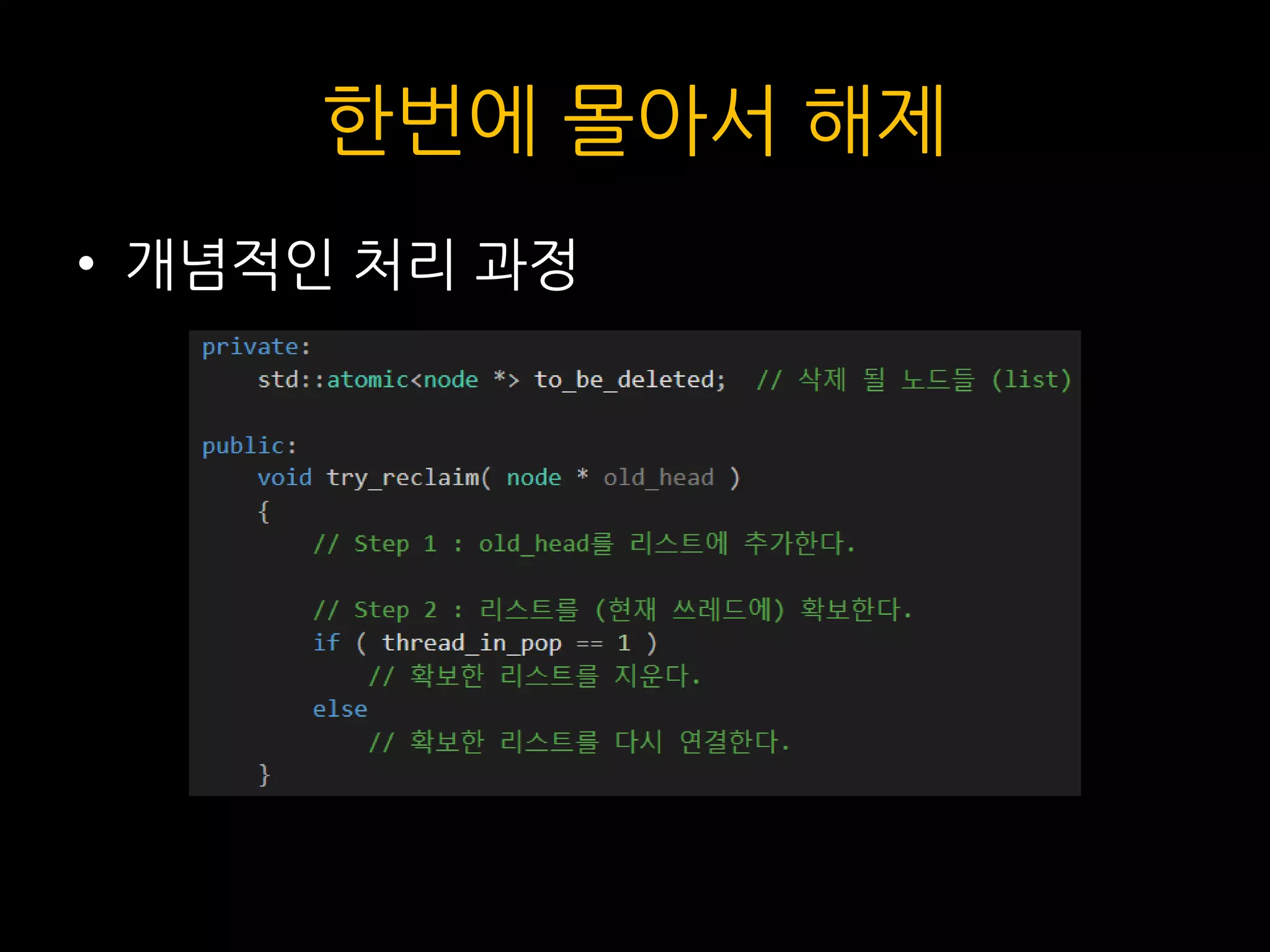

21. 한번에 몰아서 해제
• 개념적인 처리 과정

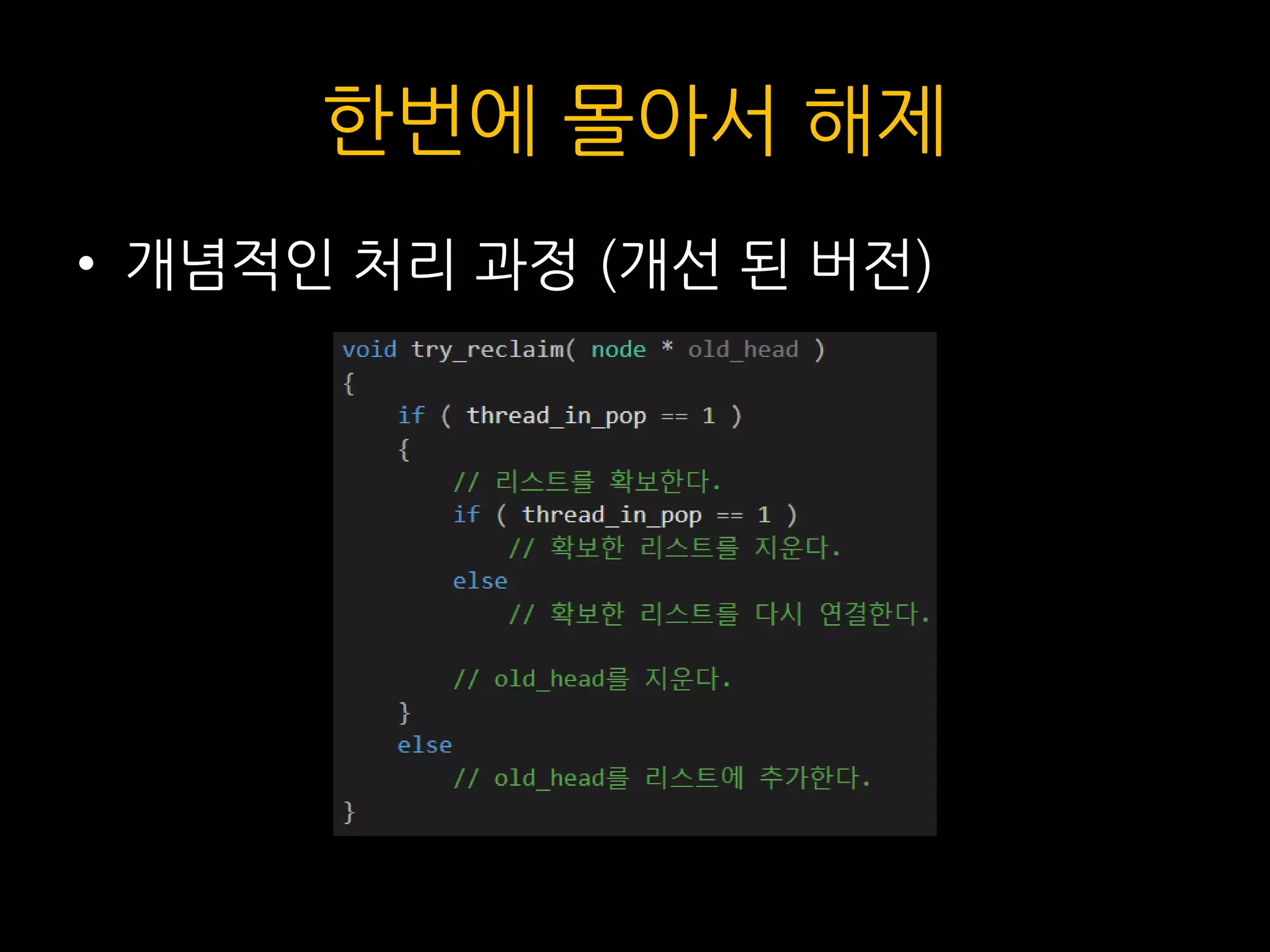

22. 한번에 몰아서 해제
• 개념적인 처리 과정 (개선 된 버전)

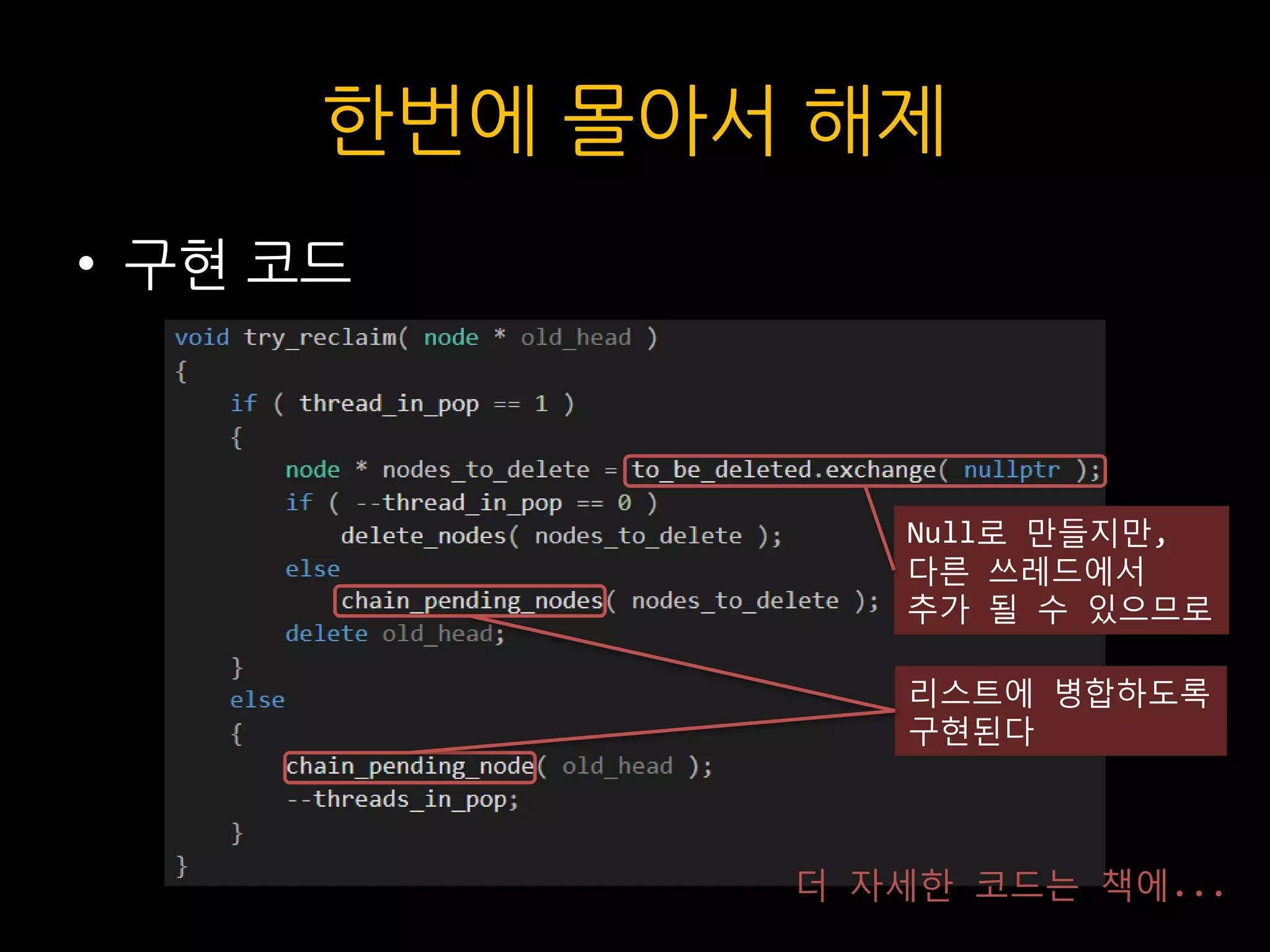

23. 한번에 몰아서 해제
• 구현 코드
리스트에 병합하도록
구현된다
Null로 만들지만,
다른 쓰레드에서
추가 될 수 있으므로
더 자세한 코드는 책에...

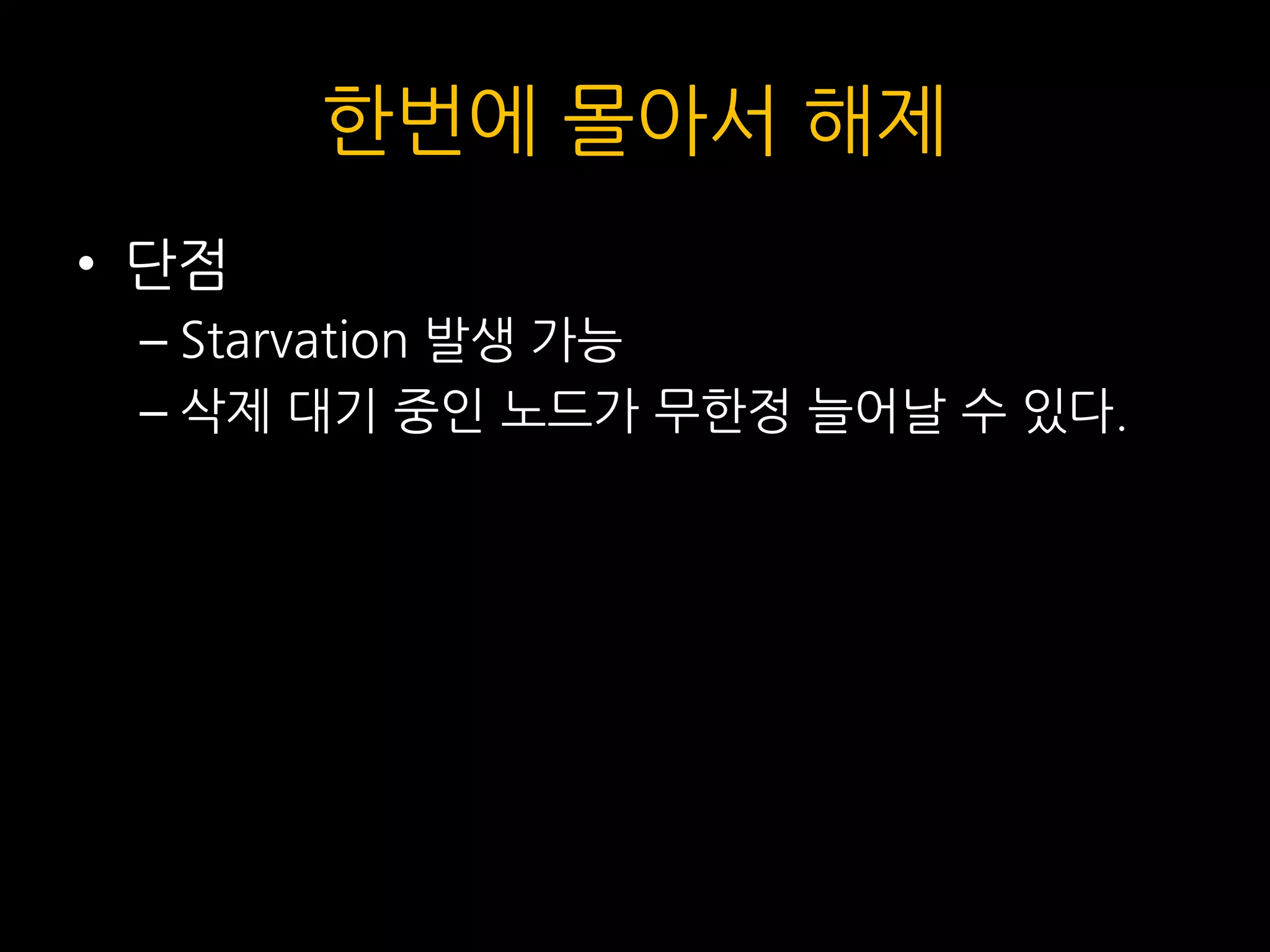

24. 한번에 몰아서 해제
• 단점
– Starvation 발생 가능
– 삭제 대기 중인 노드가 무한정 늘어날 수 있다.

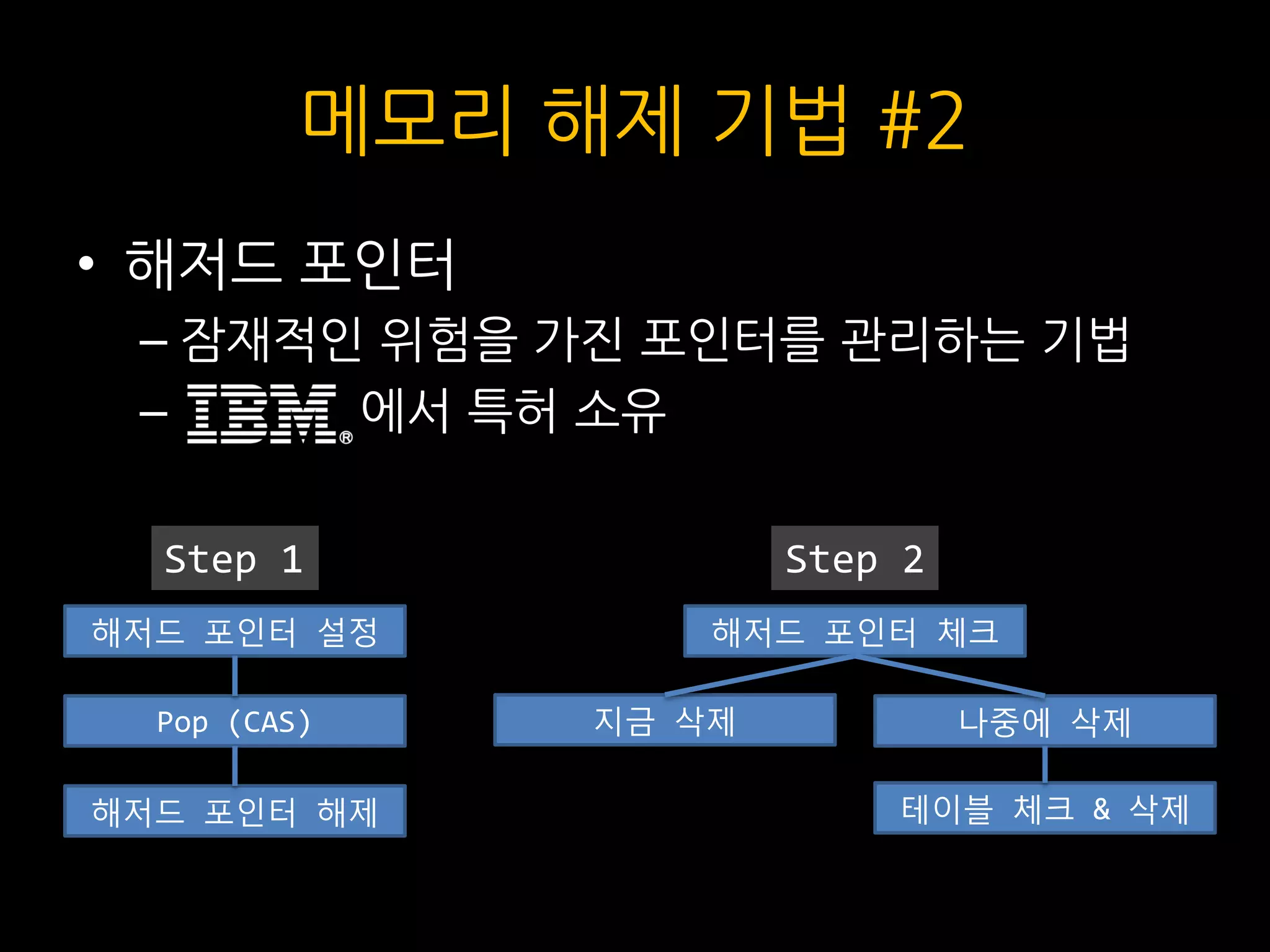

25. 메모리 해제 기법 #2
• 해저드 포인터
– 잠재적인 위험을 가진 포인터를 관리하는 기법
– 에서 특허 소유
해저드 포인터 설정
Pop (CAS)
해저드 포인터 해제
해저드 포인터 체크
지금 삭제 나중에 삭제
테이블 체크 & 삭제
Step 1 Step 2

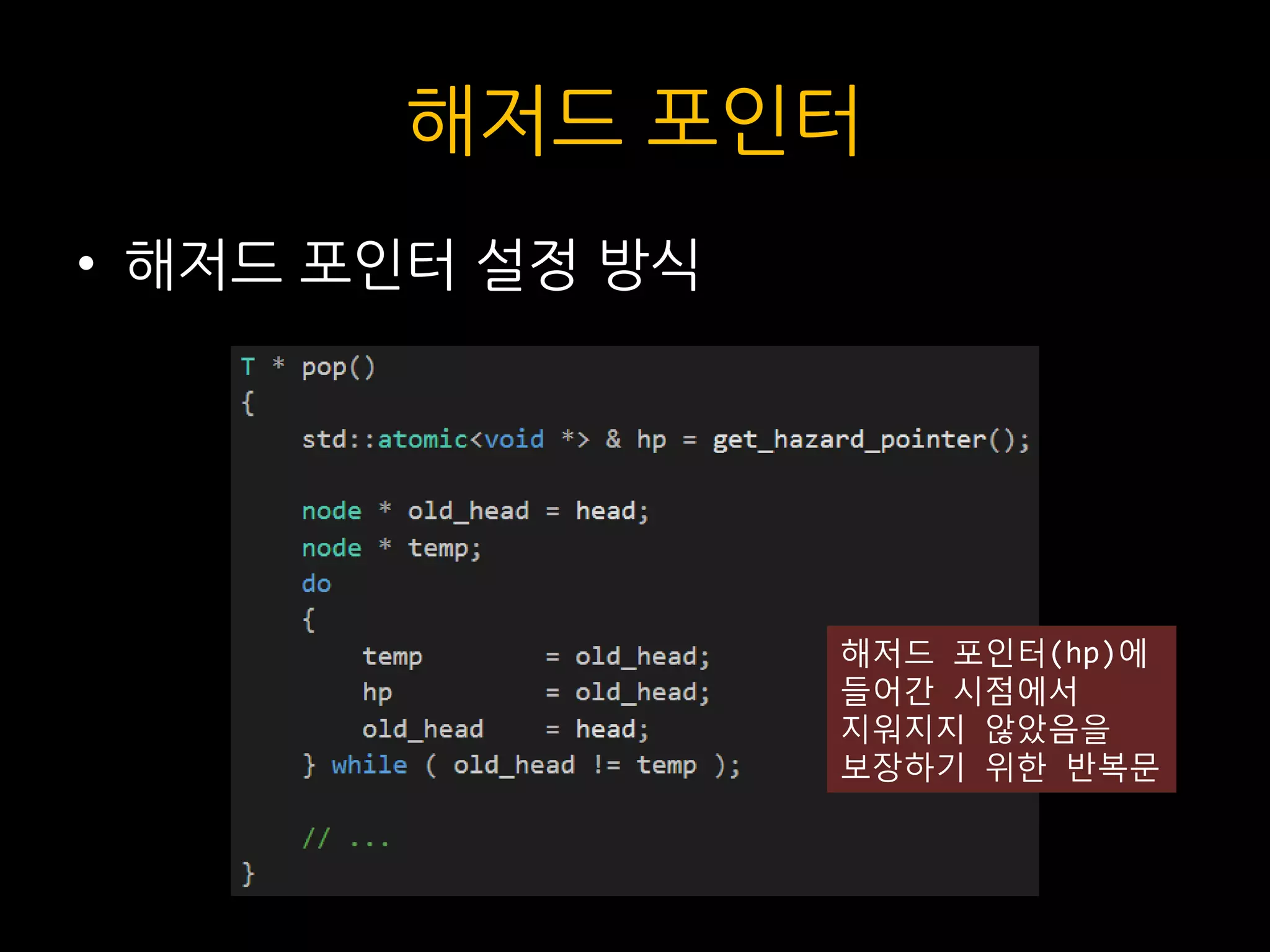

26. 해저드 포인터
• 해저드 포인터 설정 방식
해저드 포인터(hp)에
들어간 시점에서
지워지지 않았음을
보장하기 위한 반복문

27. 해저드 포인터
• 해저드 포인터를 이용한 stack::pop() 구현
해저드 포인터로
관리되는 부분

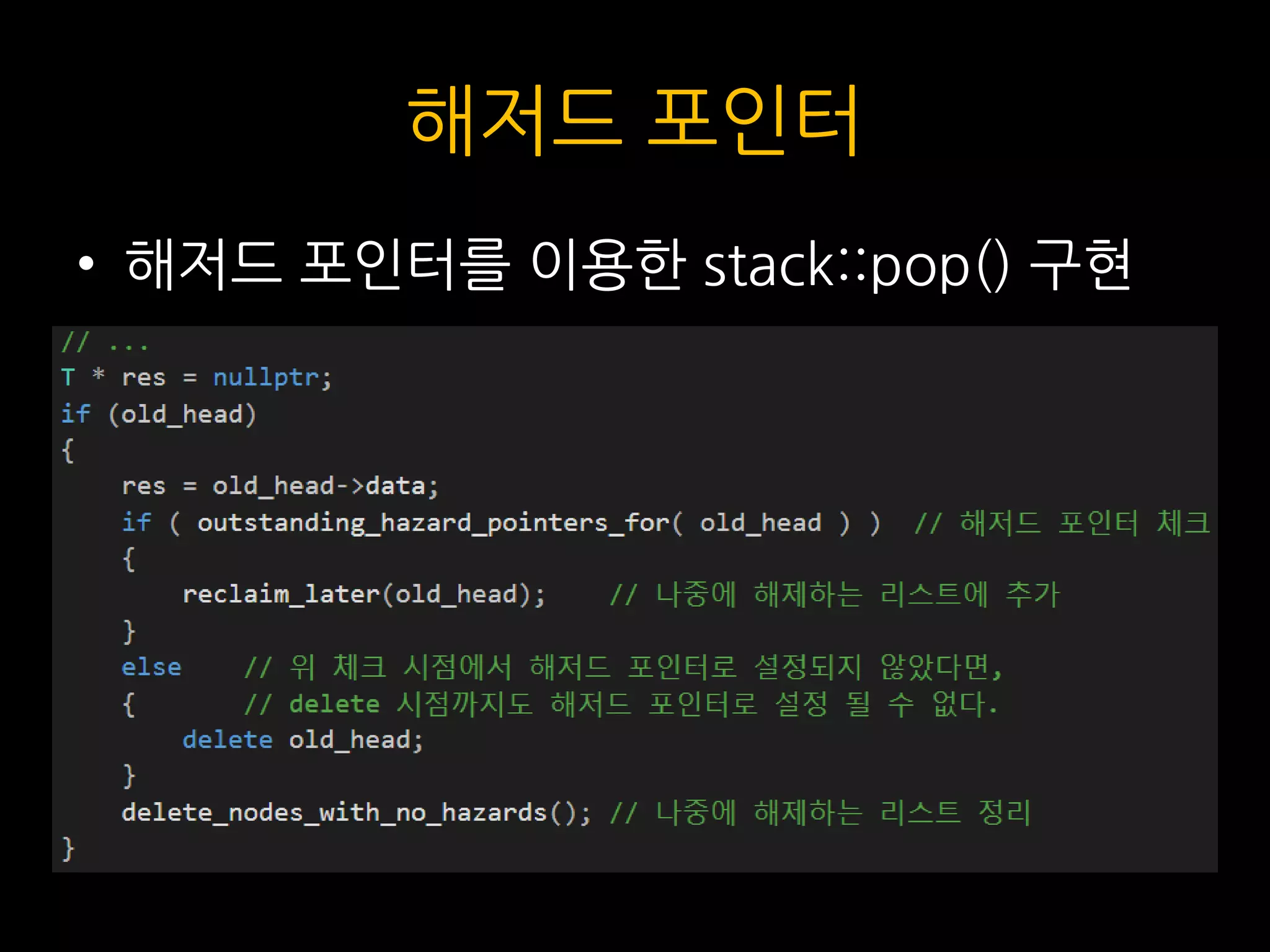

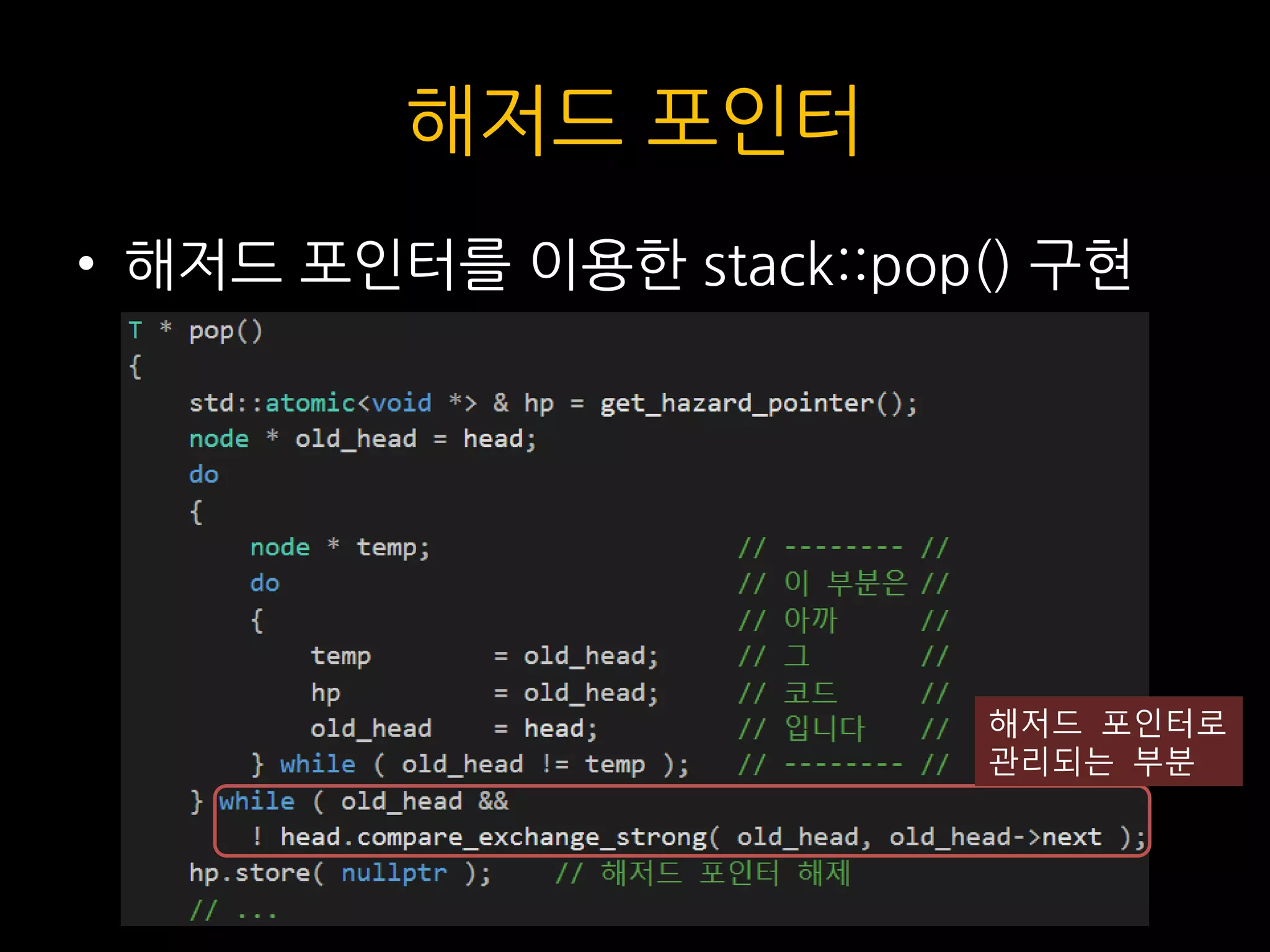

28. 해저드 포인터
• 해저드 포인터를 이용한 stack::pop() 구현

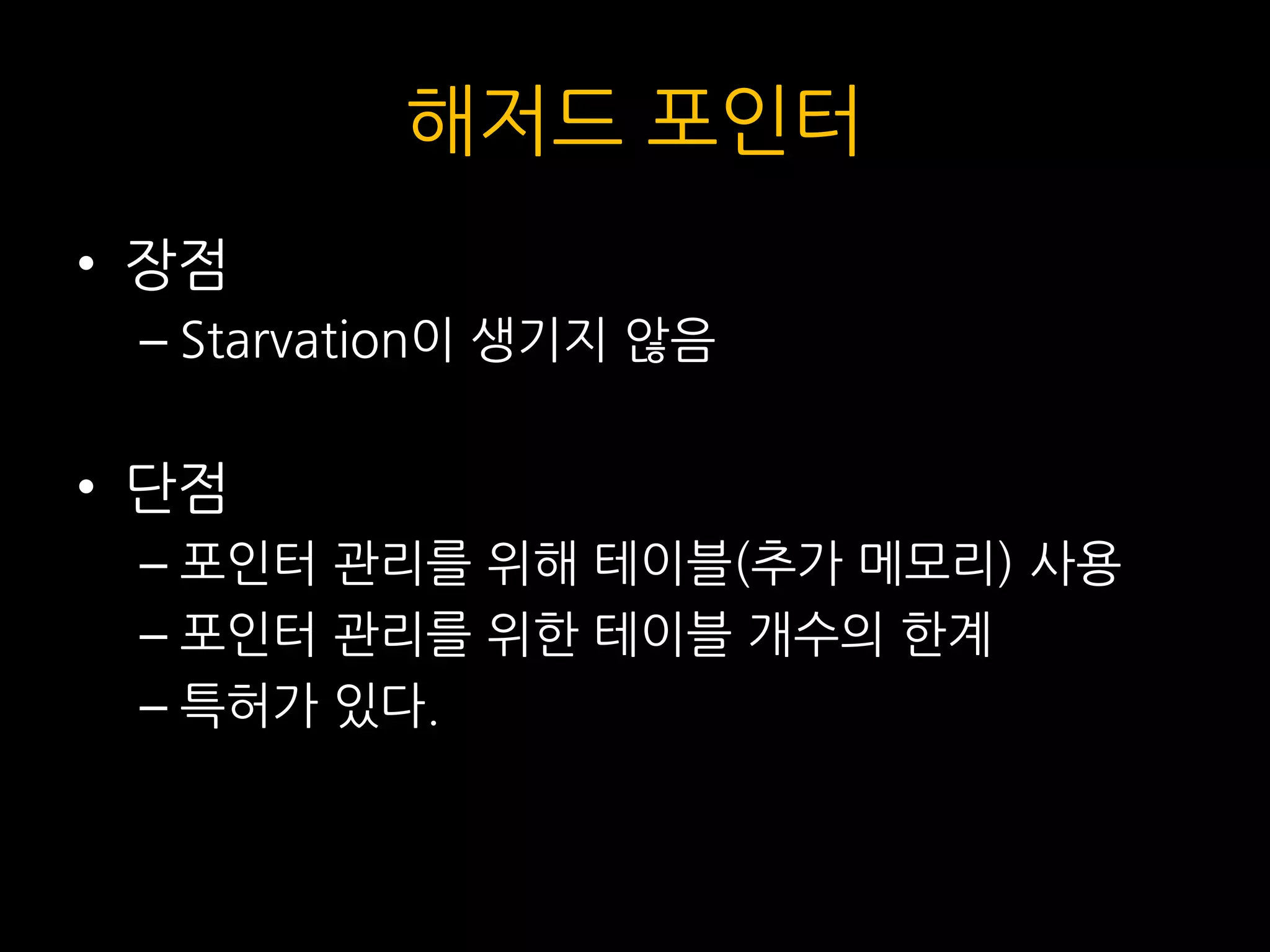

29. 해저드 포인터
• 장점
– Starvation이 생기지 않음
• 단점
– 포인터 관리를 위해 테이블(추가 메모리) 사용
– 포인터 관리를 위한 테이블 개수의 한계
– 특허가 있다.

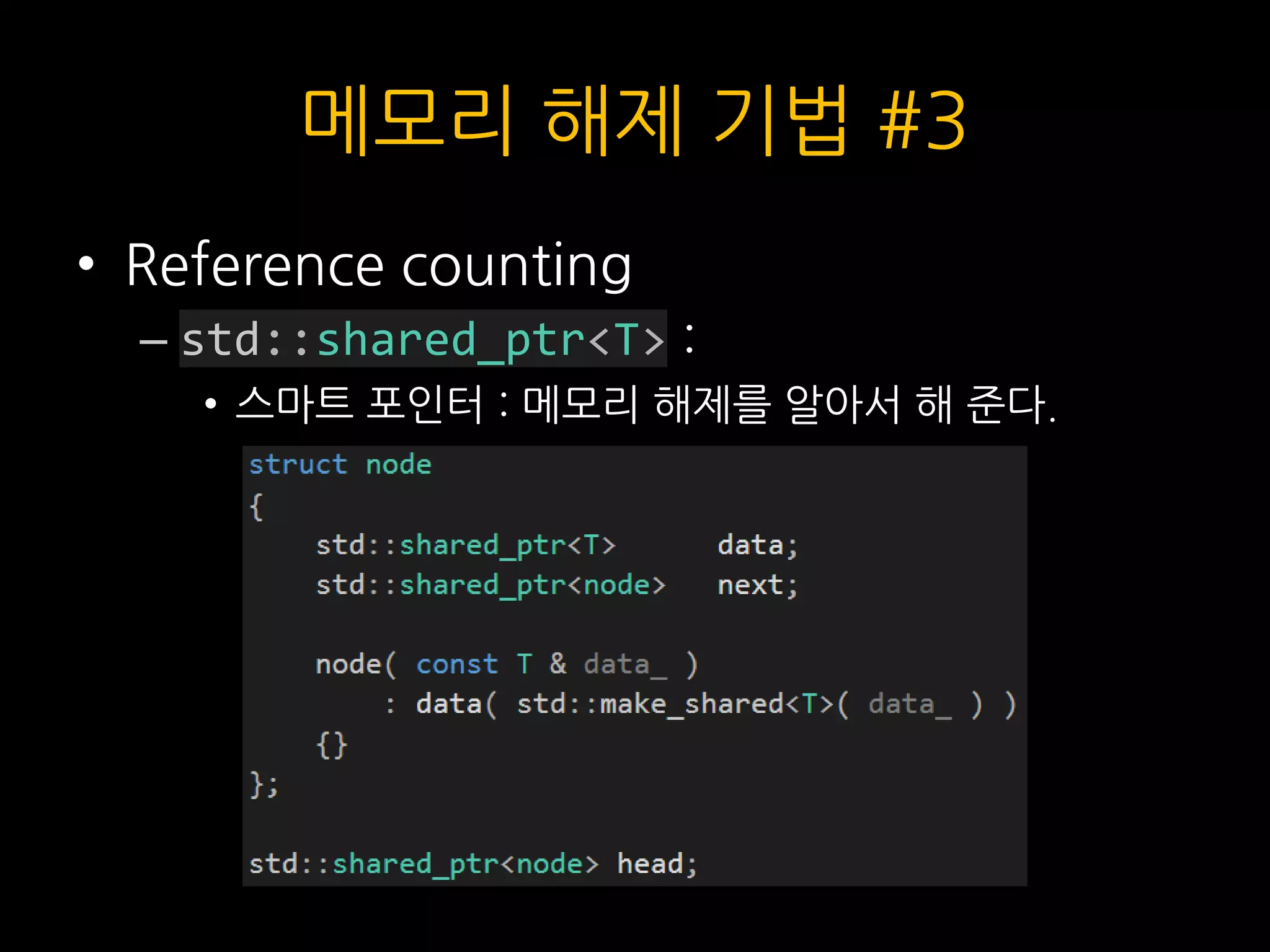

30. 메모리 해제 기법 #3
• Reference counting
– std::shared_ptr<T> :
• 스마트 포인터 : 메모리 해제를 알아서 해 준다.

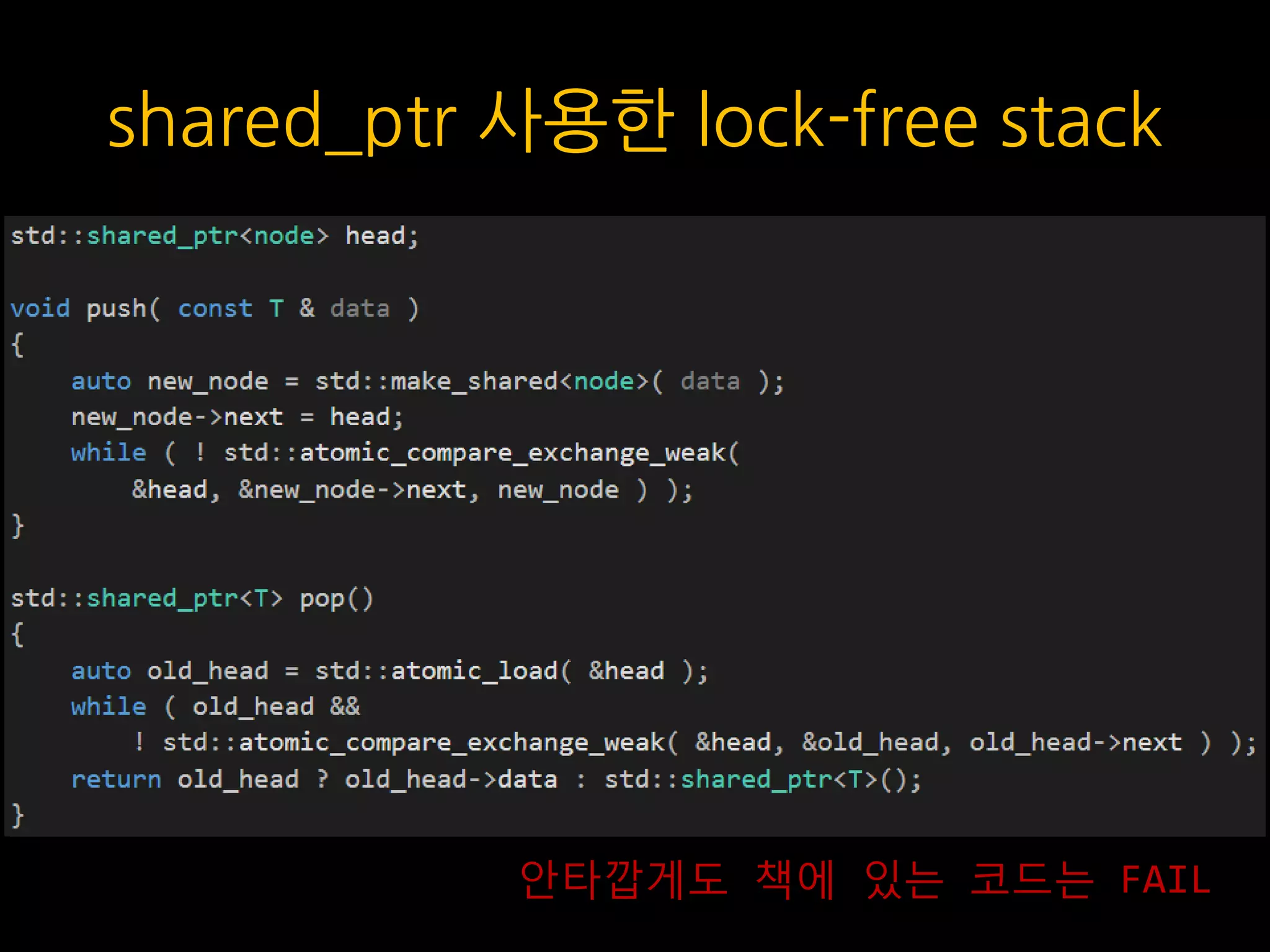

31. shared_ptr 사용한 lock-free stack
안타깝게도 책에 있는 코드는 FAIL

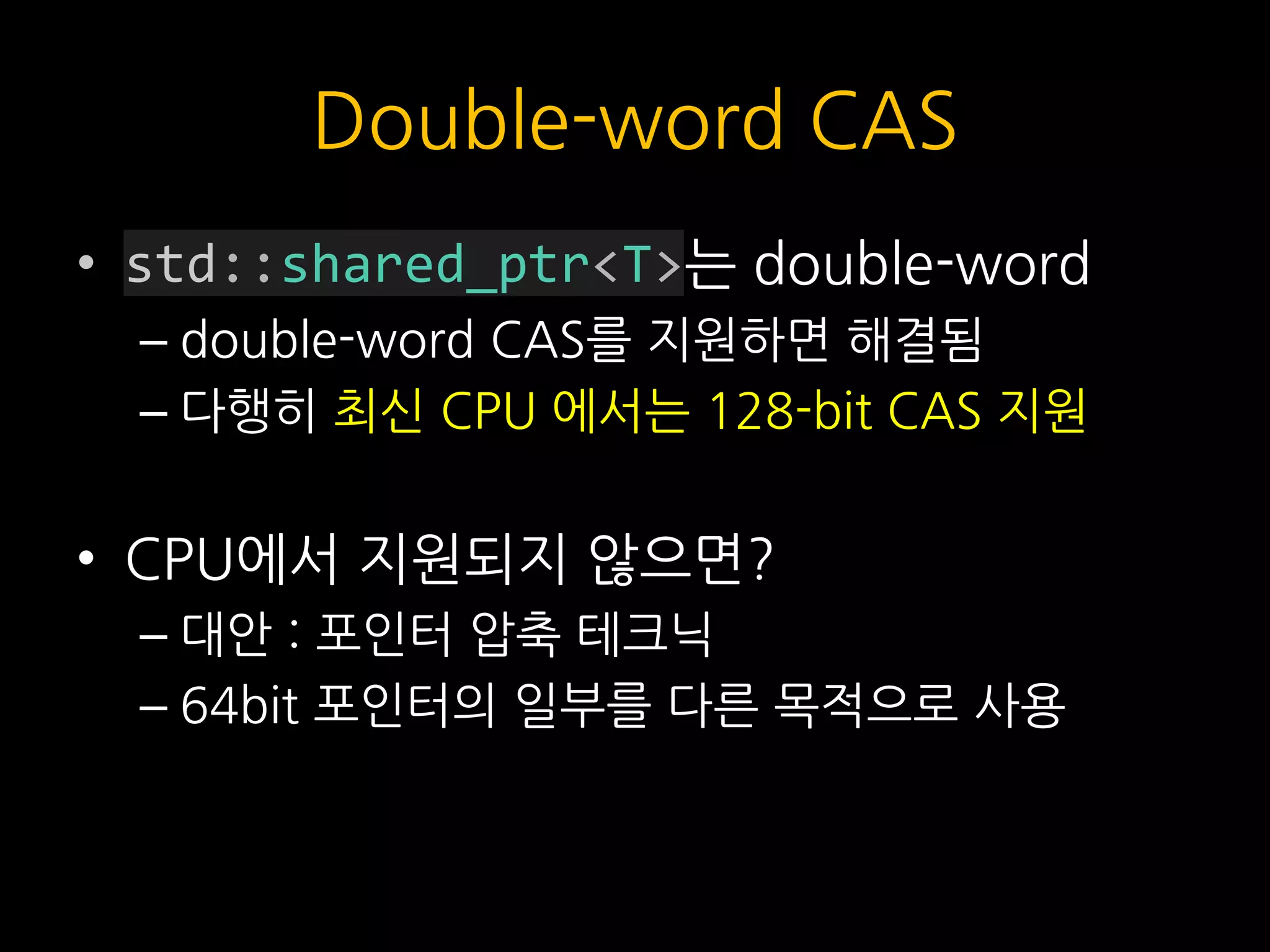

32. Double-word CAS
• std::shared_ptr<T>는 double-word
– double-word CAS를 지원하면 해결됨
– 다행히 최신 CPU 에서는 128-bit CAS 지원
• CPU에서 지원되지 않으면?
– 대안 : 포인터 압축 테크닉
– 64bit 포인터의 일부를 다른 목적으로 사용

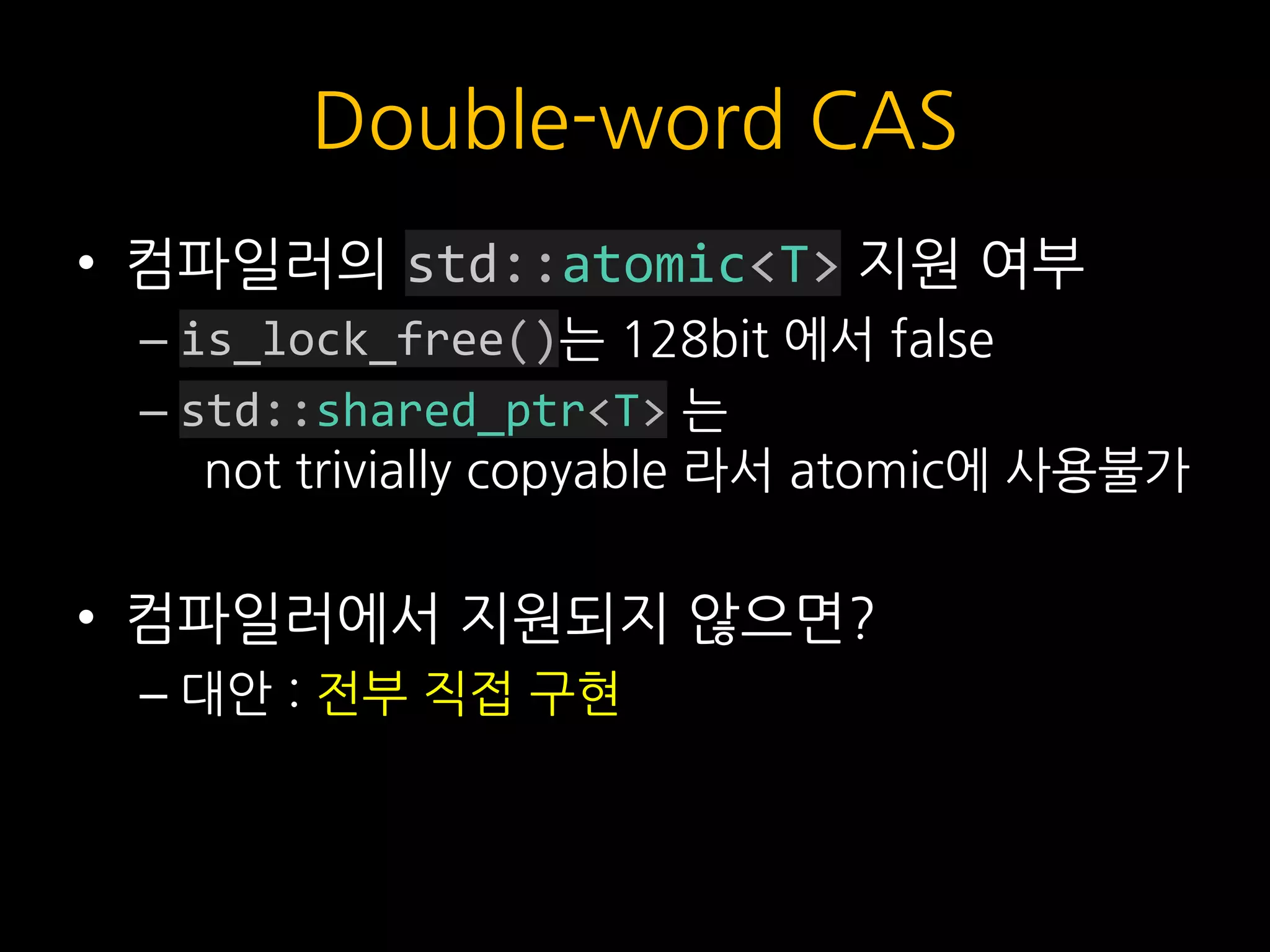

33. Double-word CAS
• 컴파일러의 std::atomic<T> 지원 여부
– is_lock_free()는 128bit 에서 false
– std::shared_ptr<T> 는
not trivially copyable 라서 atomic에 사용불가
• 컴파일러에서 지원되지 않으면?
– 대안 : 전부 직접 구현

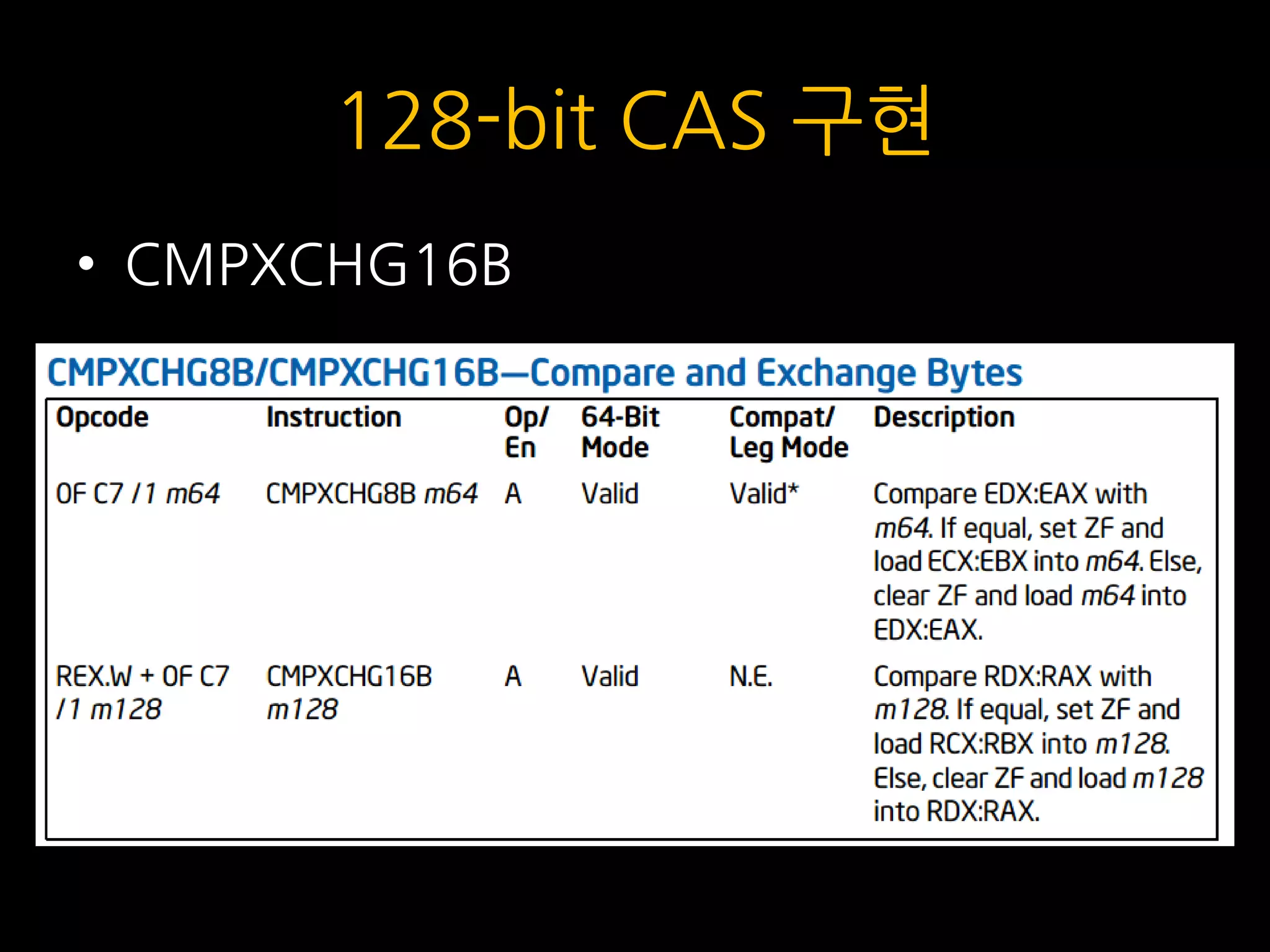

34. 128-bit CAS 구현
• CMPXCHG16B

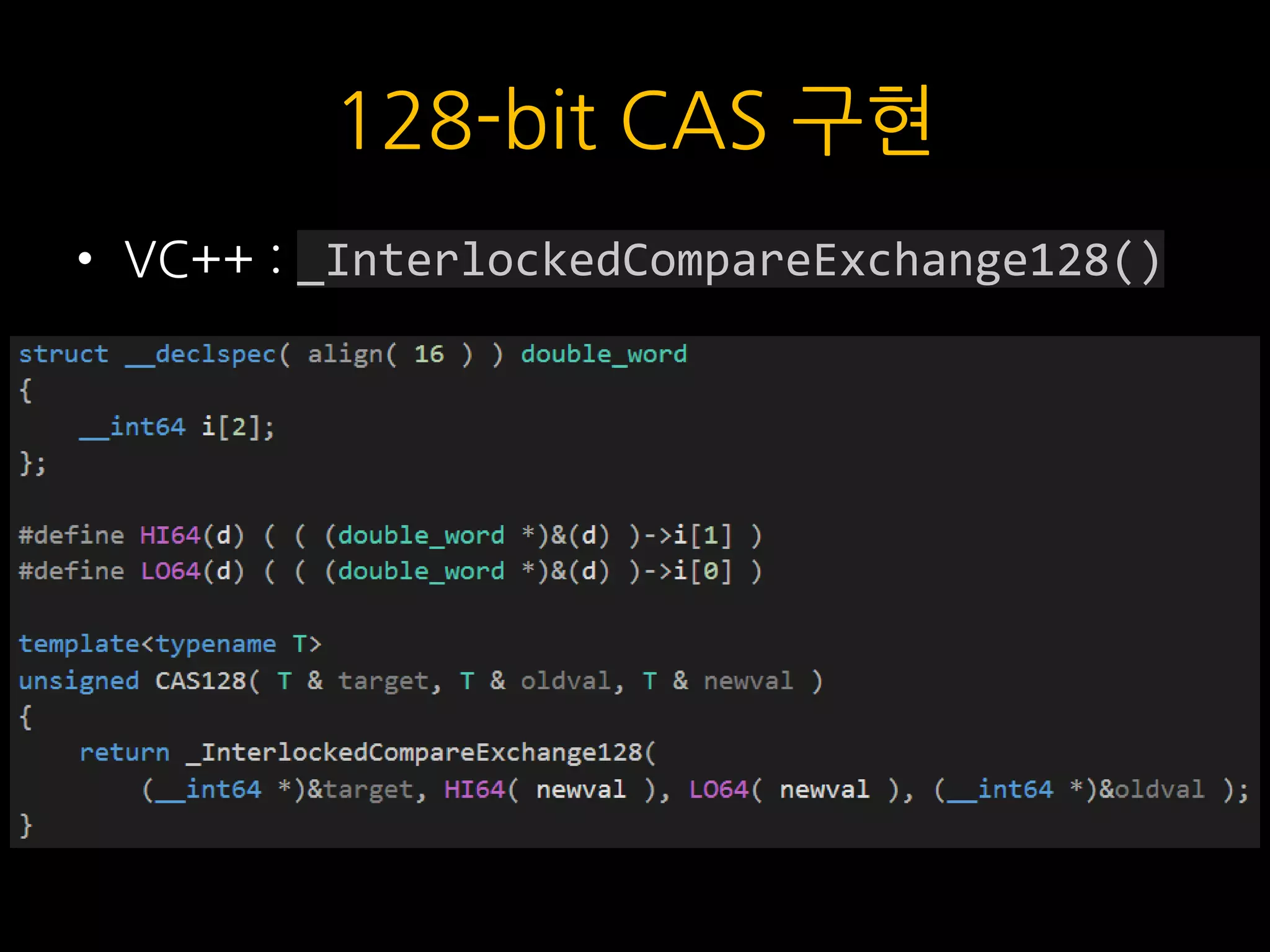

35. 128-bit CAS 구현
• VC++ : _InterlockedCompareExchange128()

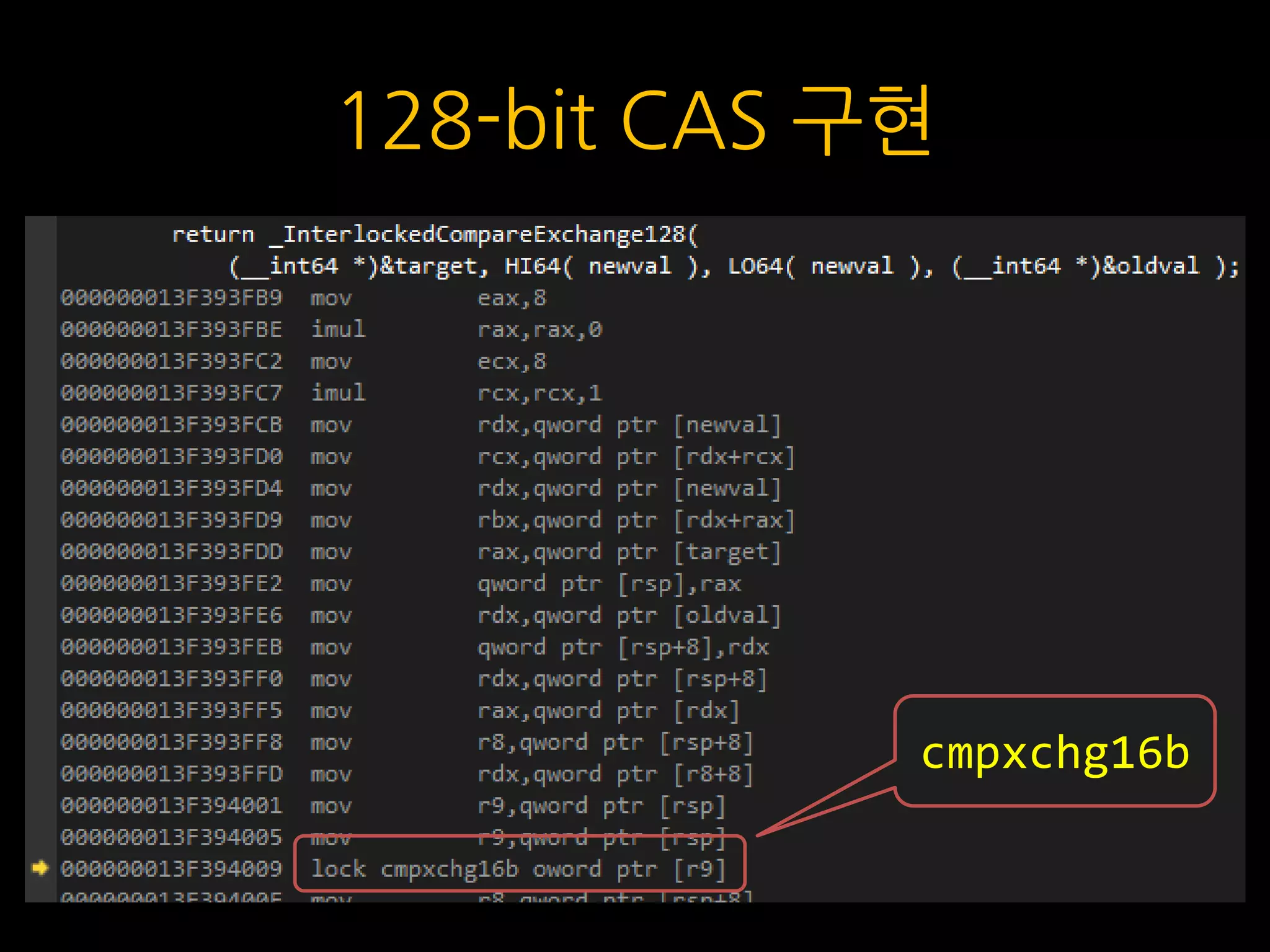

36. 128-bit CAS 구현
cmpxchg16b

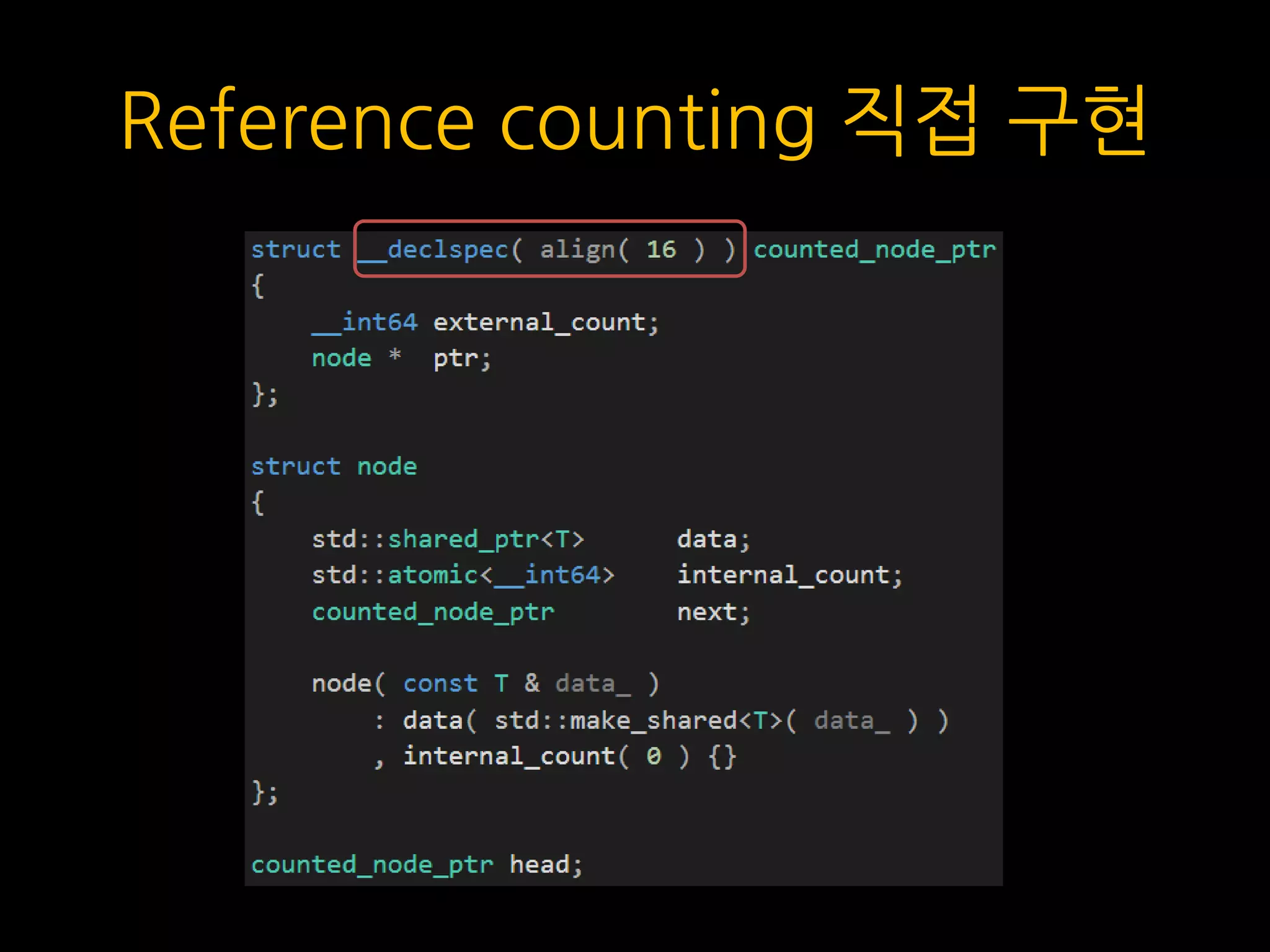

37. Reference counting 직접 구현

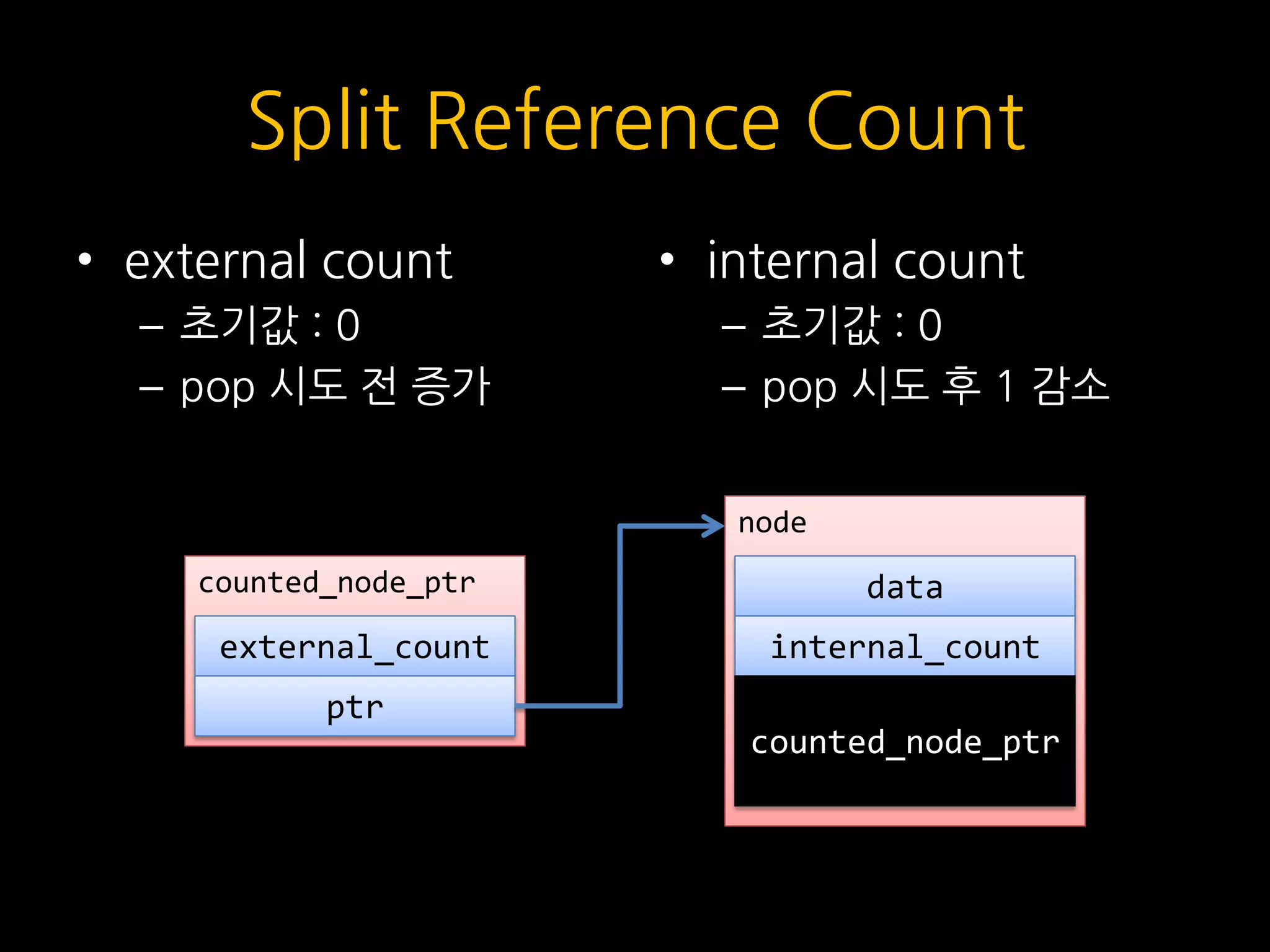

38. Split Reference Count
• external count
– 초기값 : 0
– pop 시도 전 증가
• internal count
– 초기값 : 0
– pop 시도 후 1 감소
node
data
internal_count
counted_node_ptr
counted_node_ptr
external_count
ptr

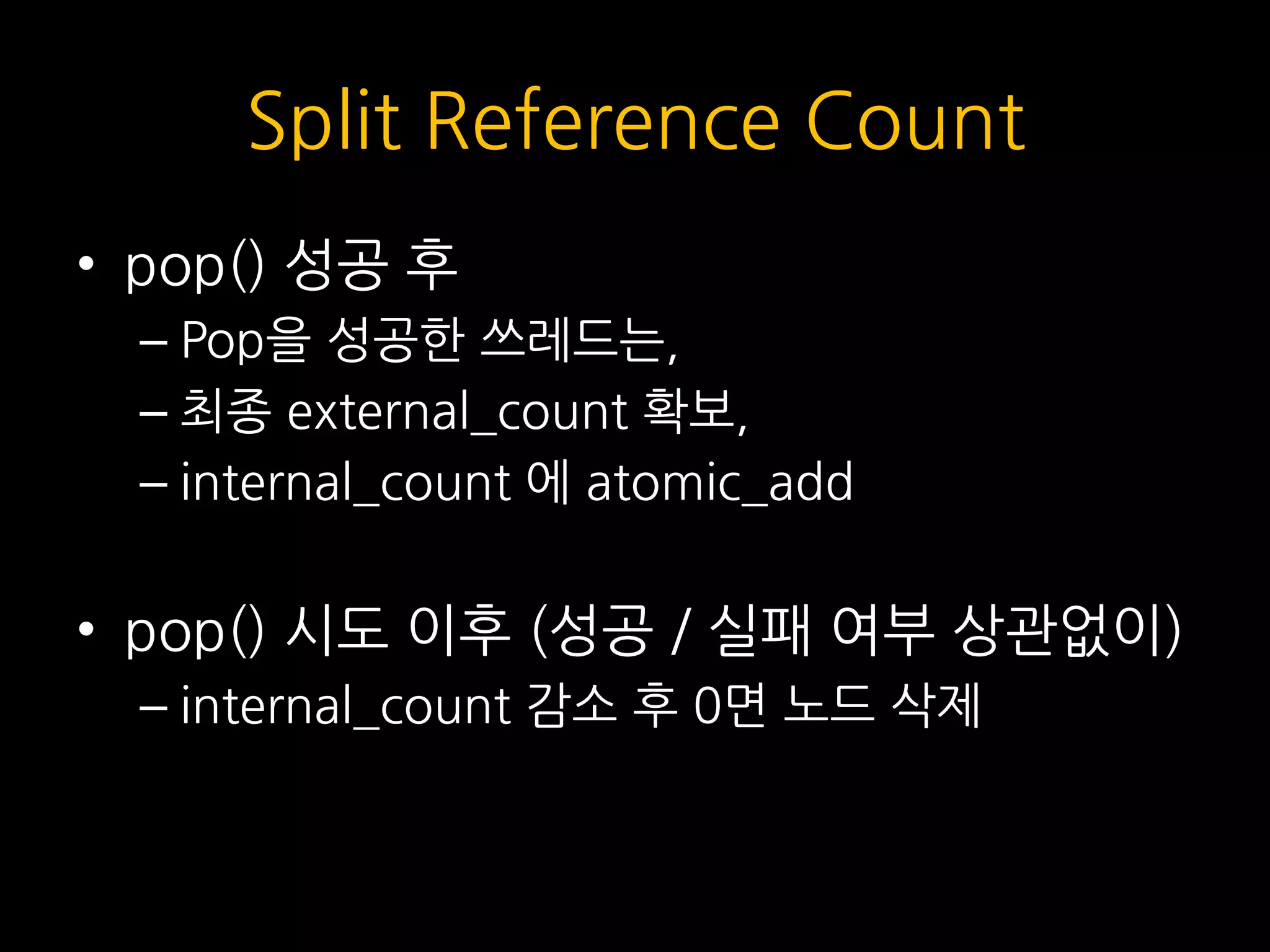

39. Split Reference Count
• pop() 성공 후
– Pop을 성공한 쓰레드는,
– 최종 external_count 확보,
– internal_count 에 atomic_add
• pop() 시도 이후 (성공 / 실패 여부 상관없이)
– internal_count 감소 후 0면 노드 삭제

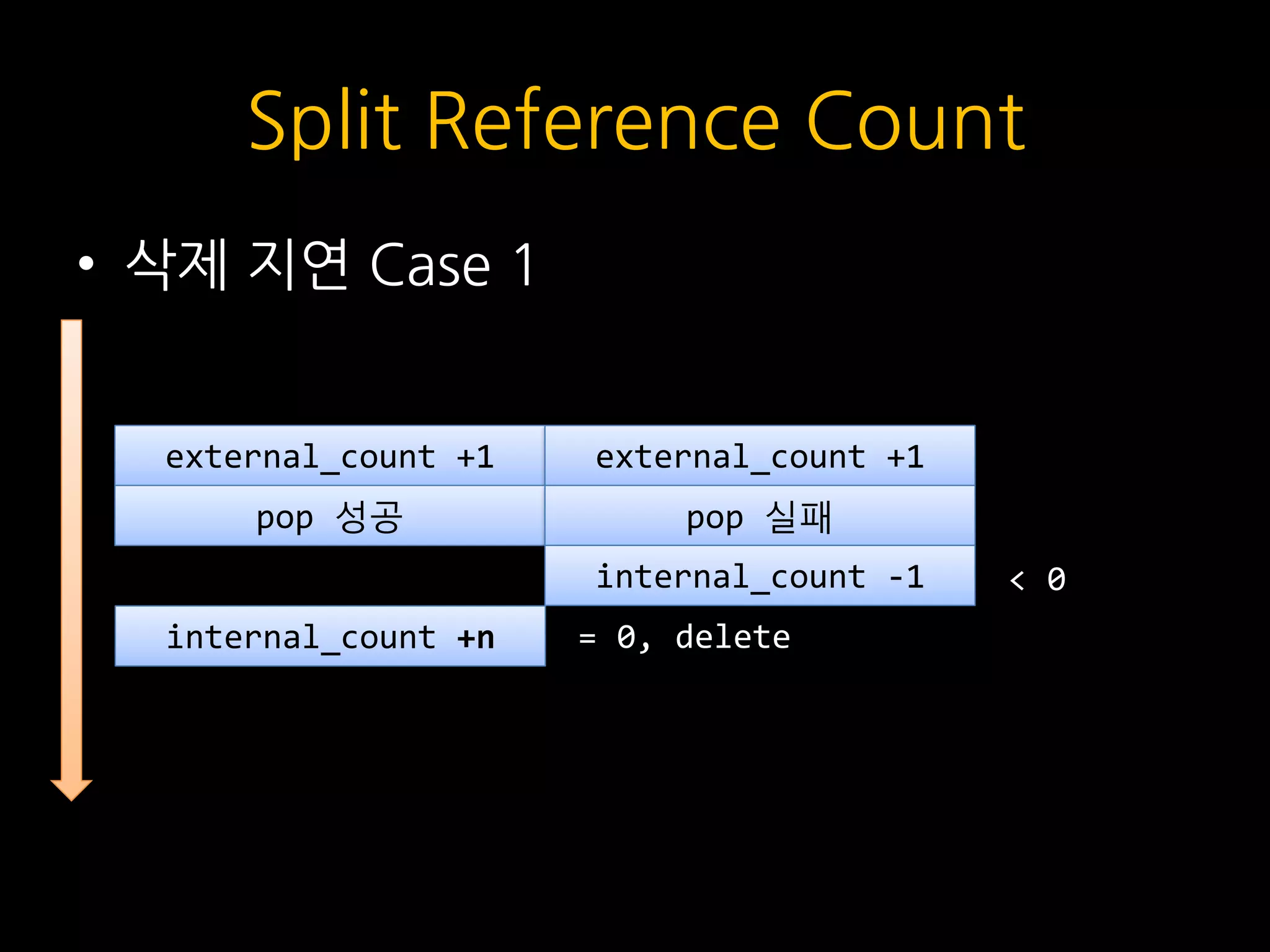

40. external_count +1 external_count +1
pop 성공 pop 실패
internal_count -1
internal_count +n
Split Reference Count
• 삭제 지연 Case 1
< 0
= 0, delete

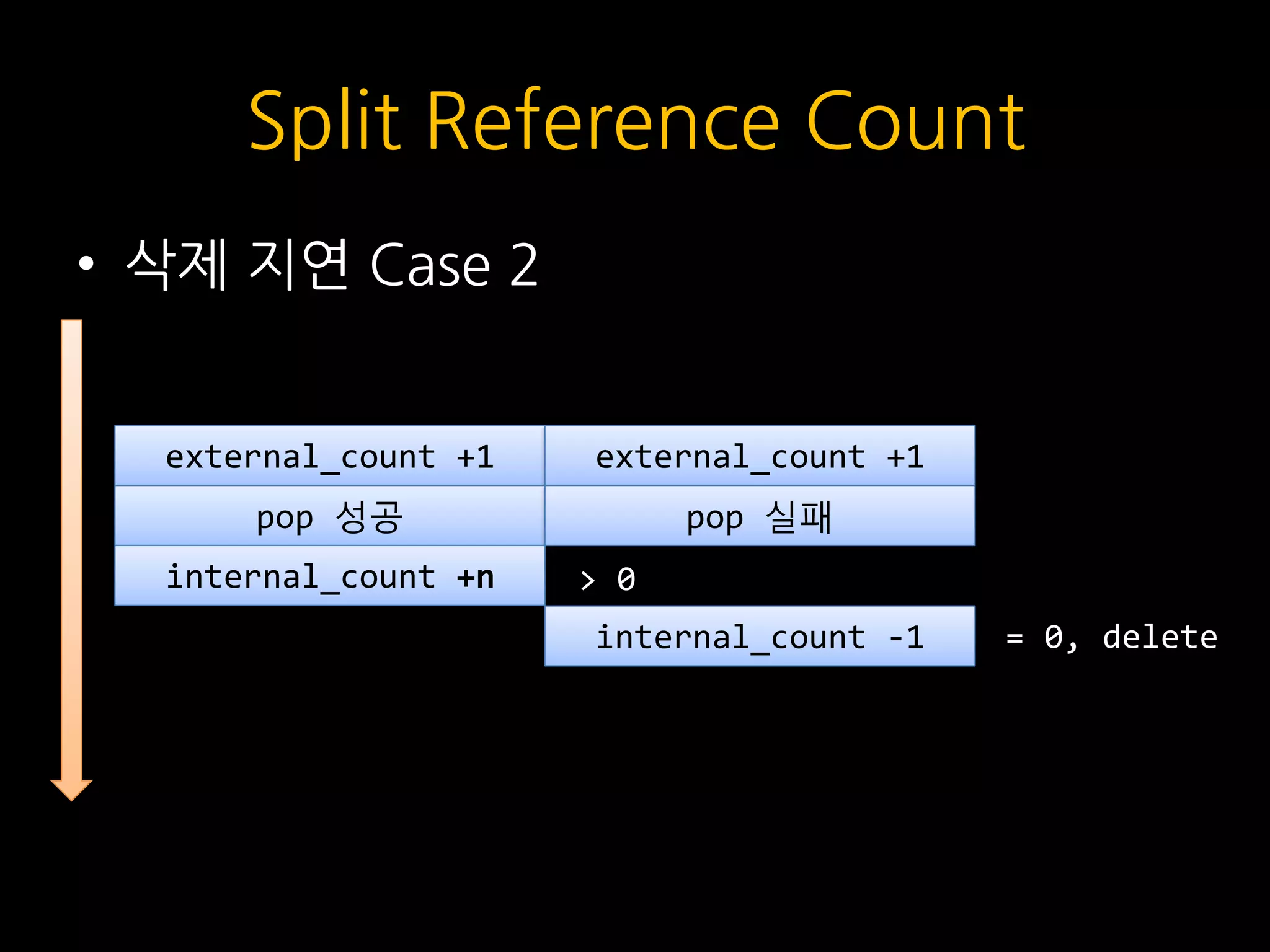

41. external_count +1 external_count +1
pop 성공 pop 실패
internal_count +n
internal_count -1
Split Reference Count
• 삭제 지연 Case 2
= 0, delete
> 0

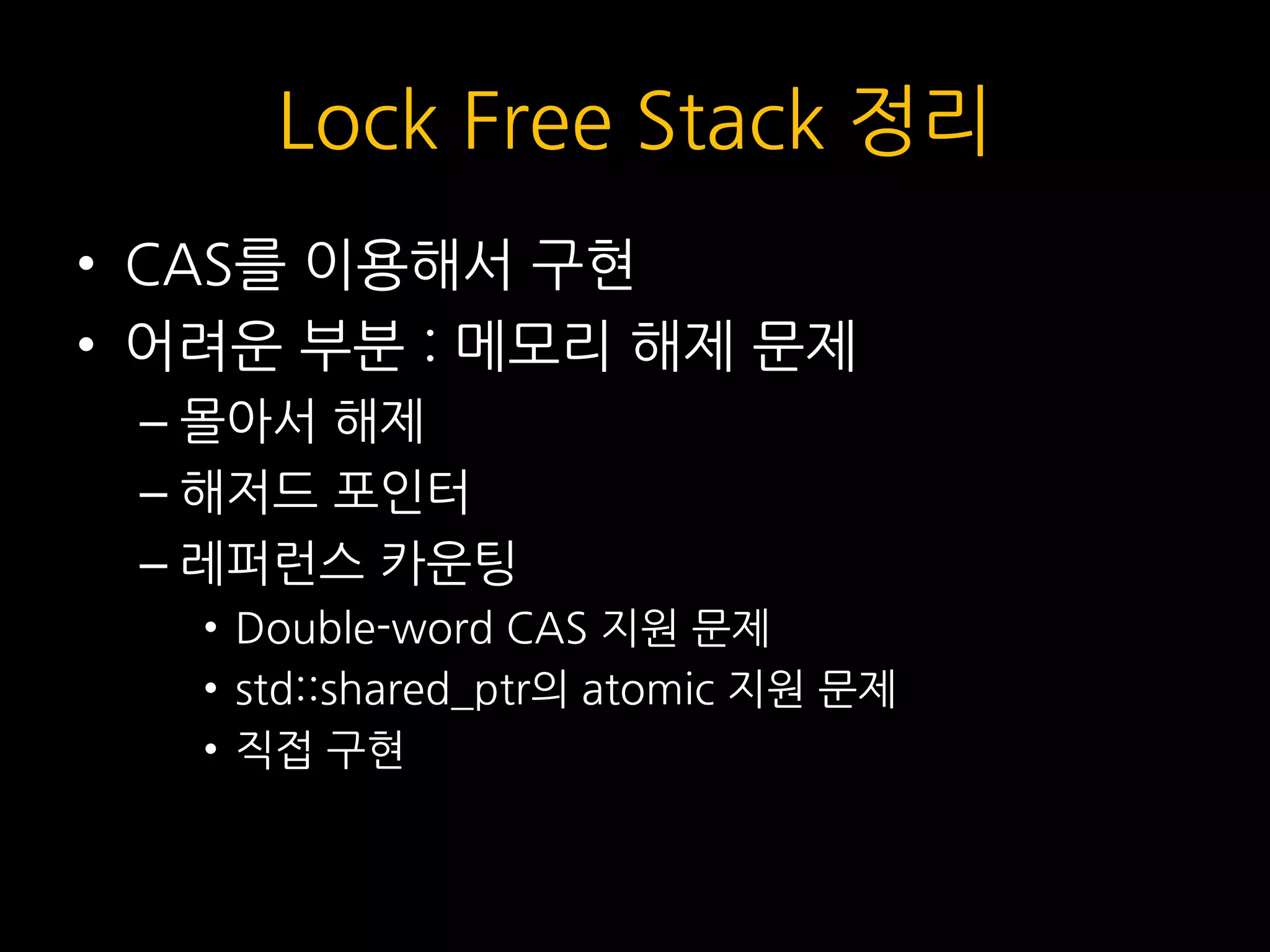

42. Lock Free Stack 정리
• CAS를 이용해서 구현
• 어려운 부분 : 메모리 해제 문제
– 몰아서 해제
– 해저드 포인터
– 레퍼런스 카운팅
• Double-word CAS 지원 문제
• std::shared_ptr의 atomic 지원 문제
• 직접 구현

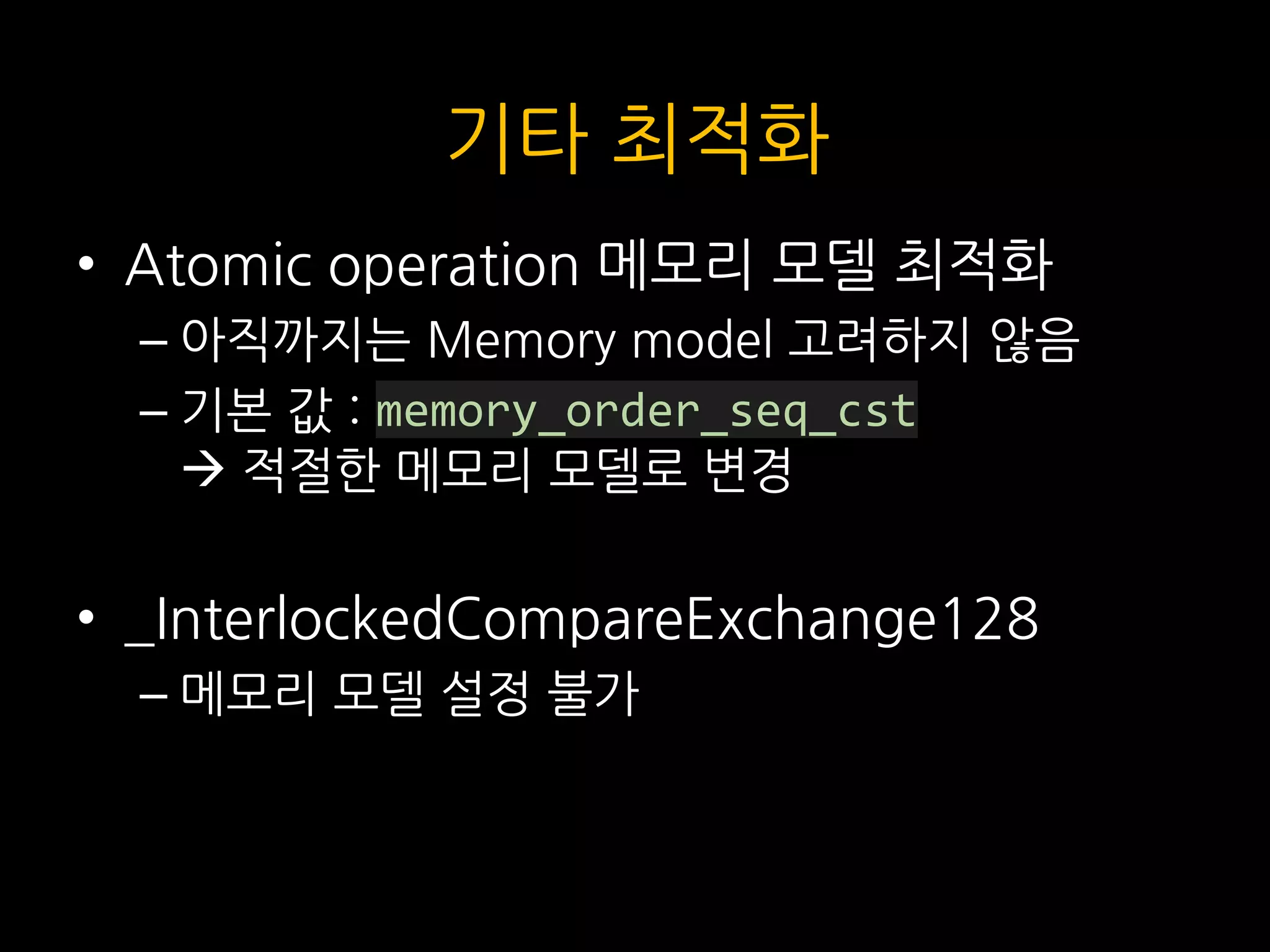

43. 기타 최적화
• Atomic operation 메모리 모델 최적화
– 아직까지는 Memory model 고려하지 않음
– 기본 값 : memory_order_seq_cst
 적절한 메모리 모델로 변경
• _InterlockedCompareExchange128
– 메모리 모델 설정 불가

44. Lock Free Queue 구현

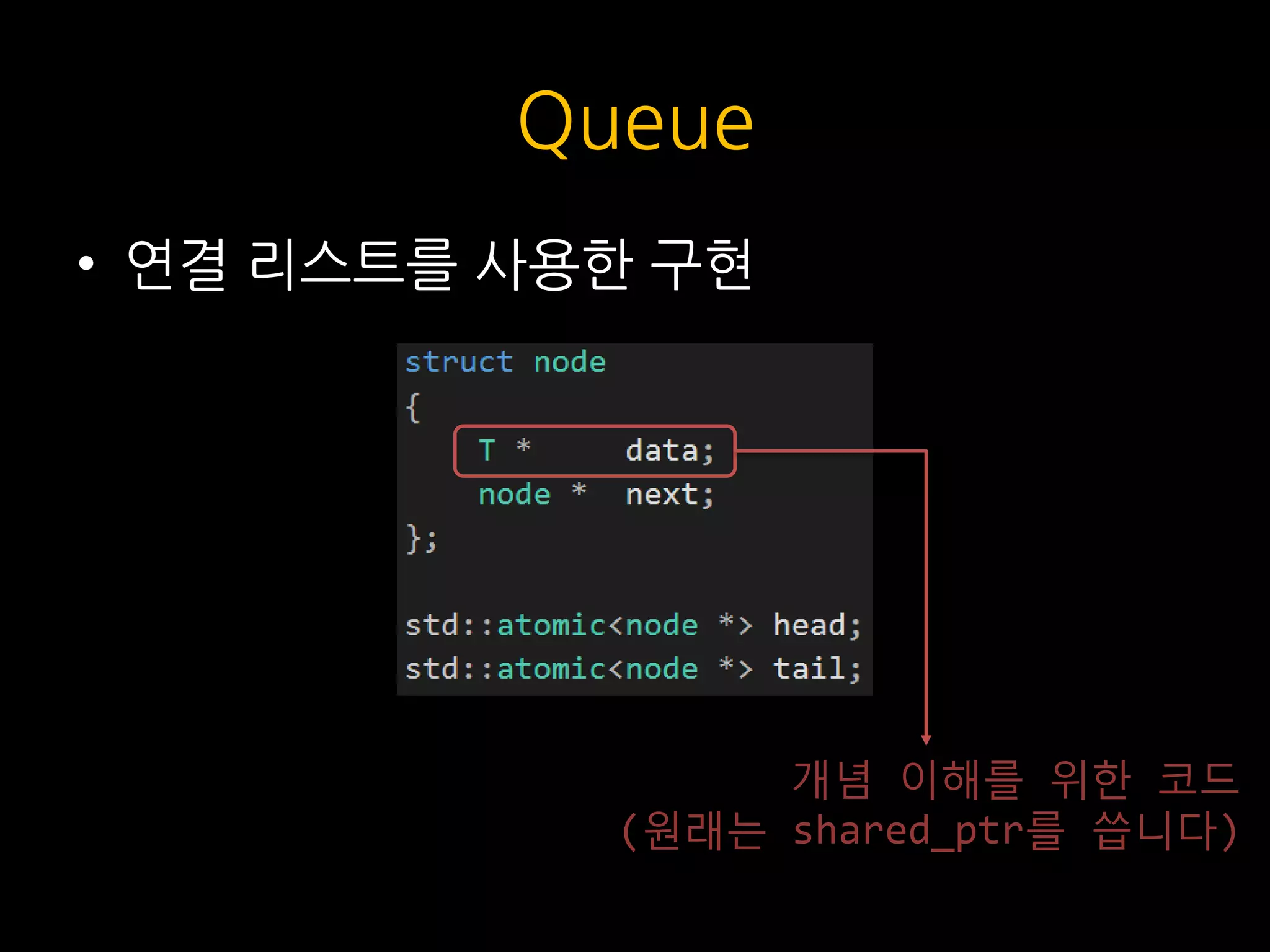

45. Queue
• 연결 리스트를 사용한 구현
개념 이해를 위한 코드
(원래는 shared_ptr를 씁니다)

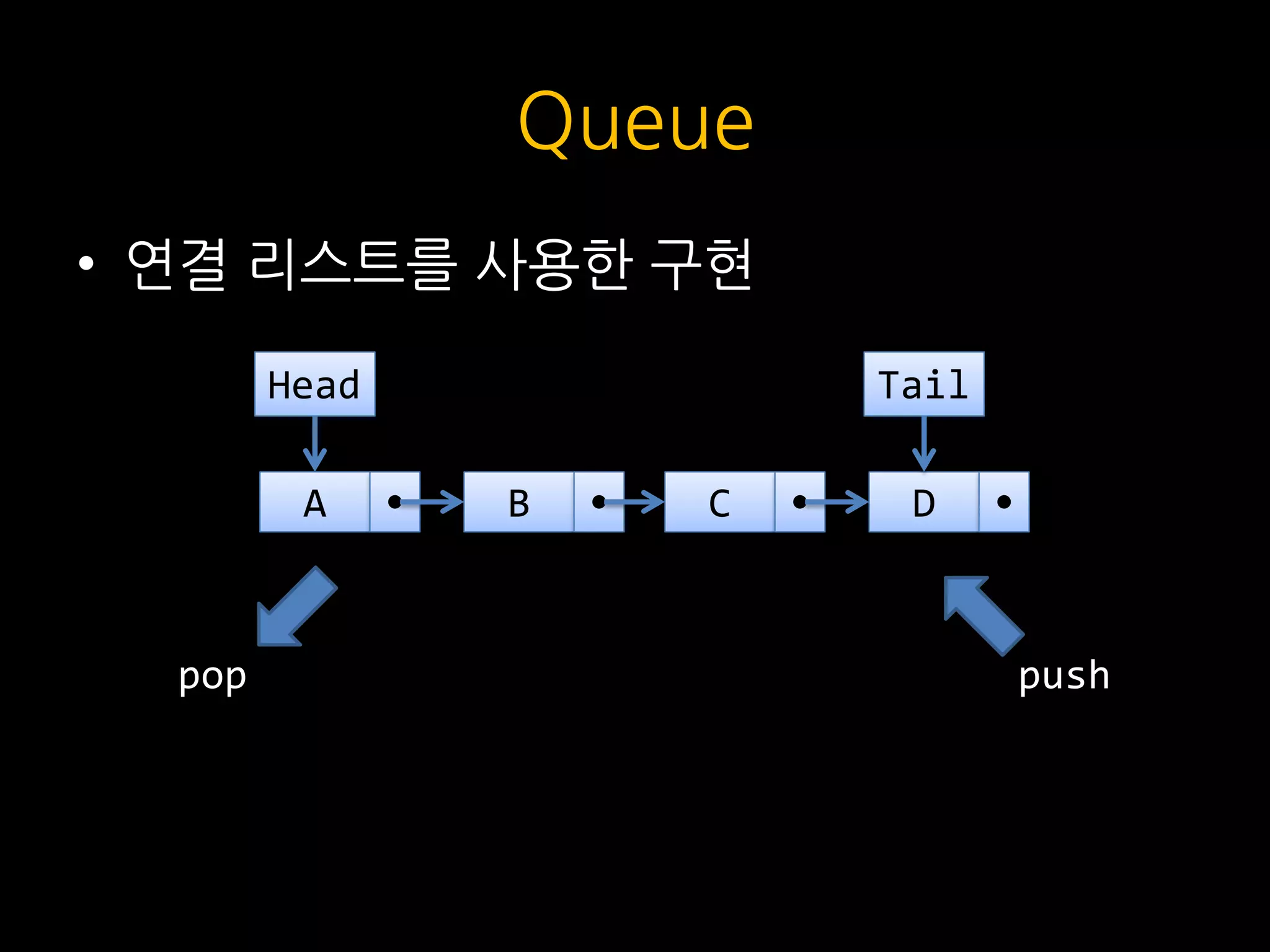

46. Queue
• 연결 리스트를 사용한 구현
DC
Tail
B
Head
A
pop push

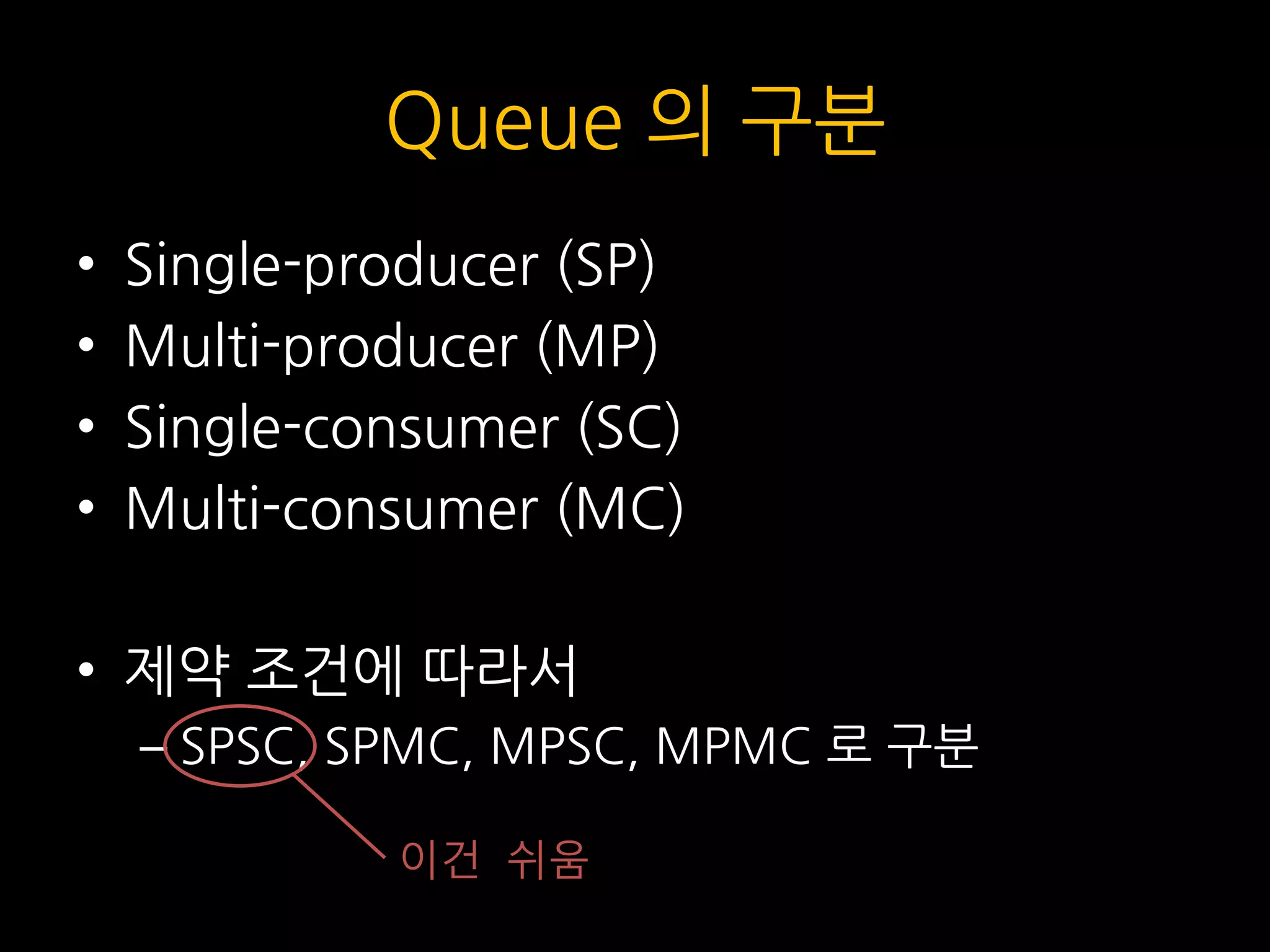

47. Queue 의 구분
• Single-producer (SP)
• Multi-producer (MP)
• Single-consumer (SC)
• Multi-consumer (MC)
• 제약 조건에 따라서
– SPSC, SPMC, MPSC, MPMC 로 구분
이건 쉬움

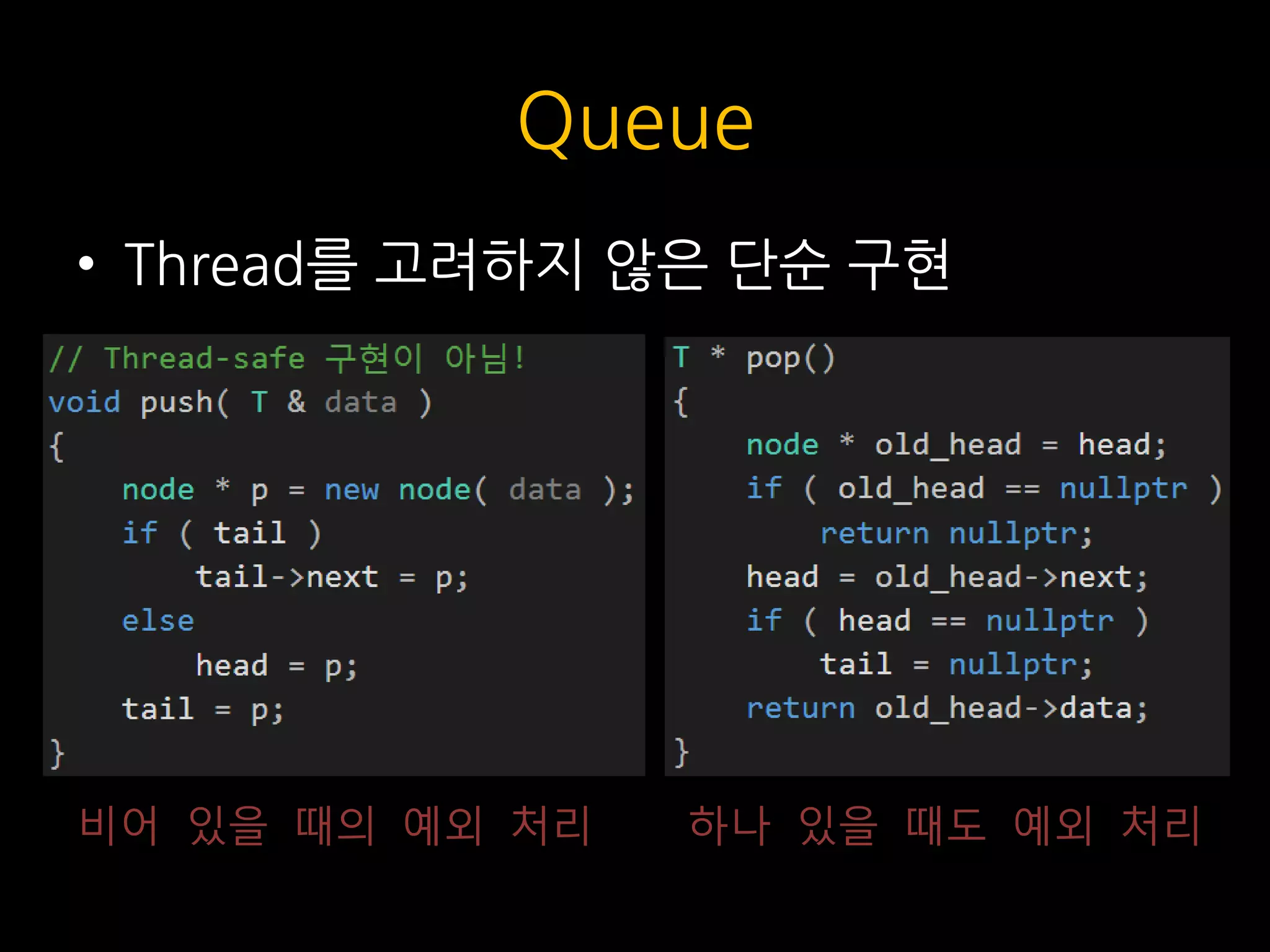

48. Queue
• Thread를 고려하지 않은 단순 구현
비어 있을 때의 예외 처리 하나 있을 때도 예외 처리

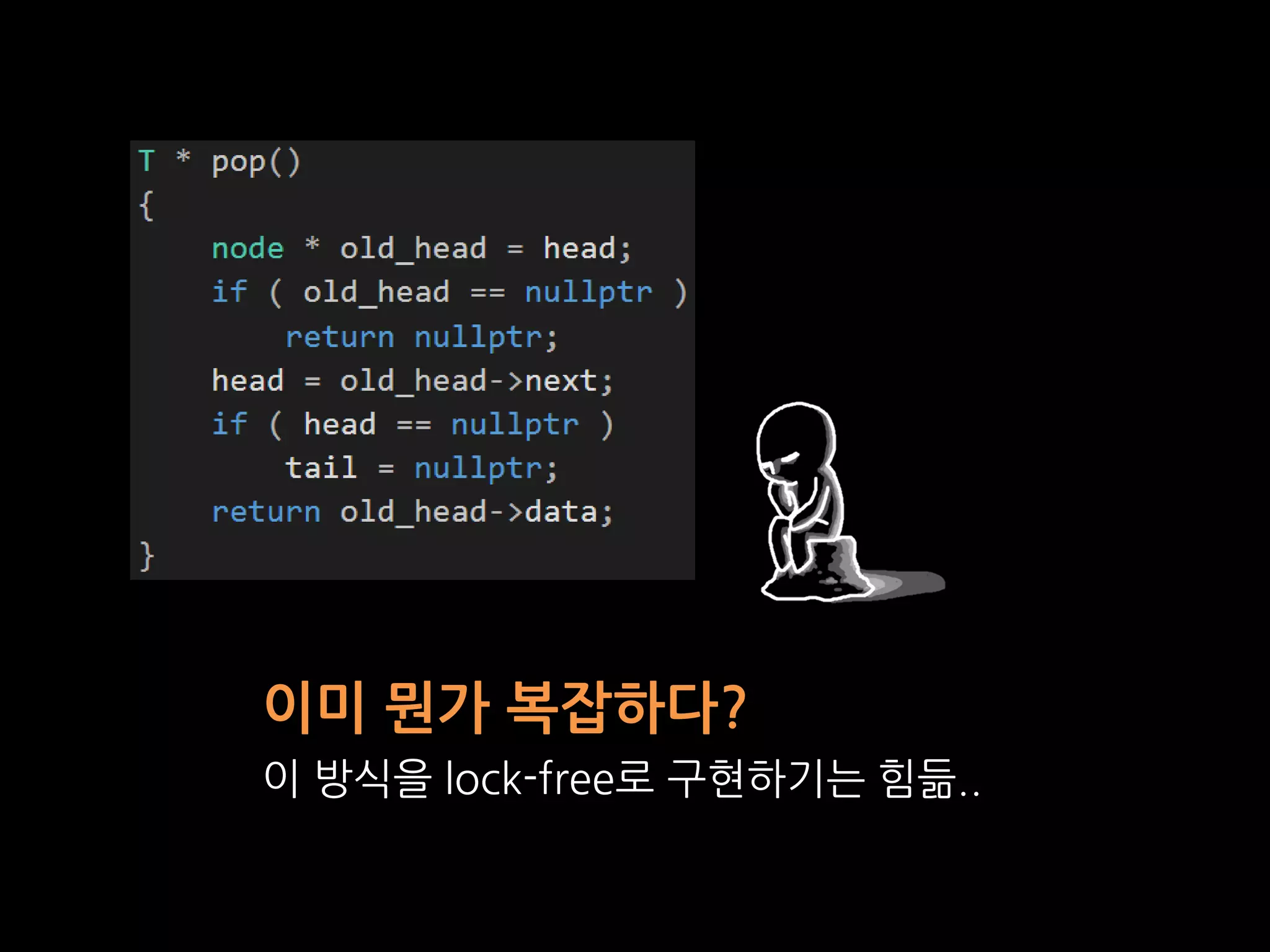

49. 이미 뭔가 복잡하다?
이 방식을 lock-free로 구현하기는 힘듦..

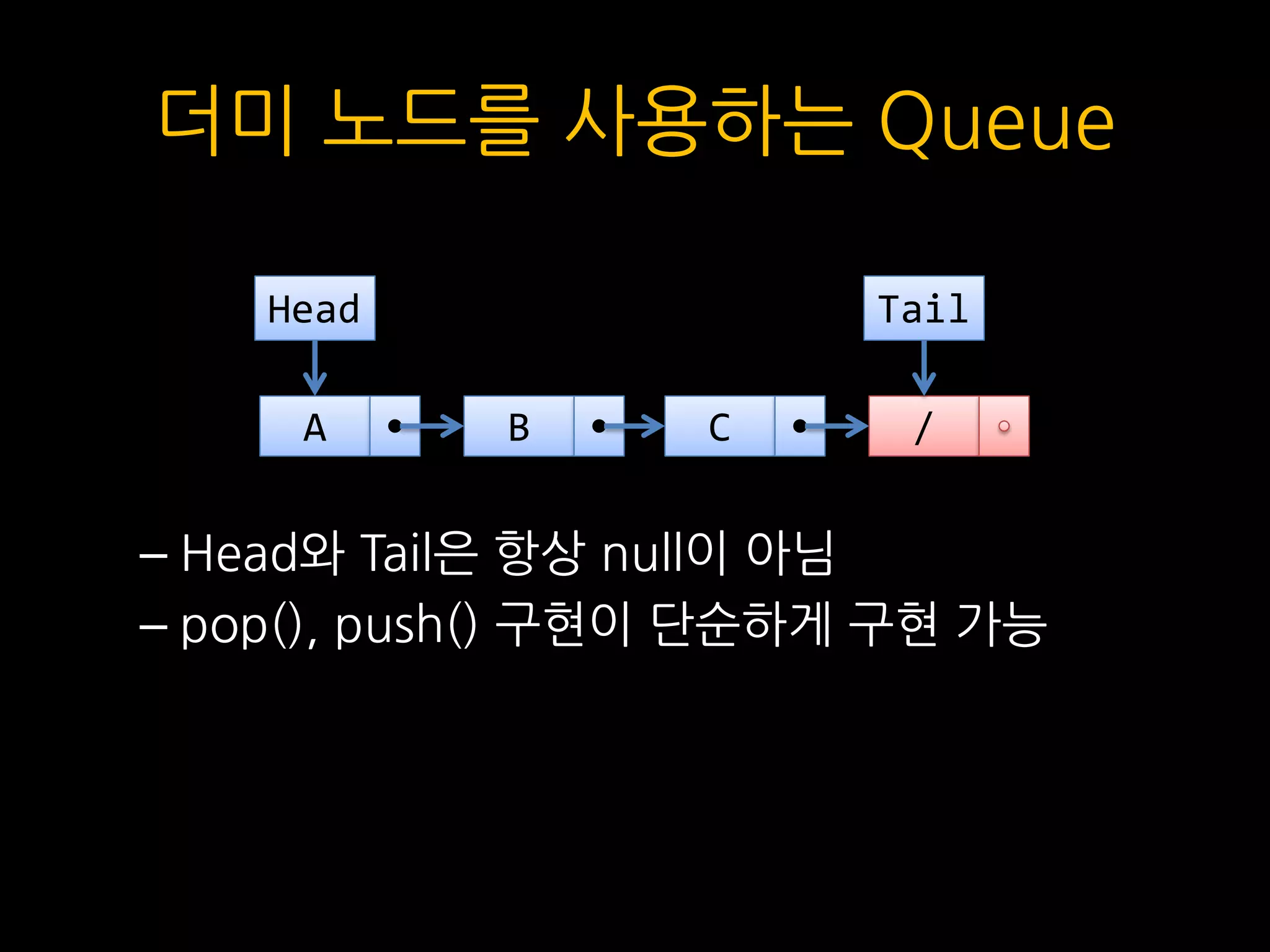

50. 더미 노드를 사용하는 Queue
– Head와 Tail은 항상 null이 아님
– pop(), push() 구현이 단순하게 구현 가능
/C
Tail
B
Head
A

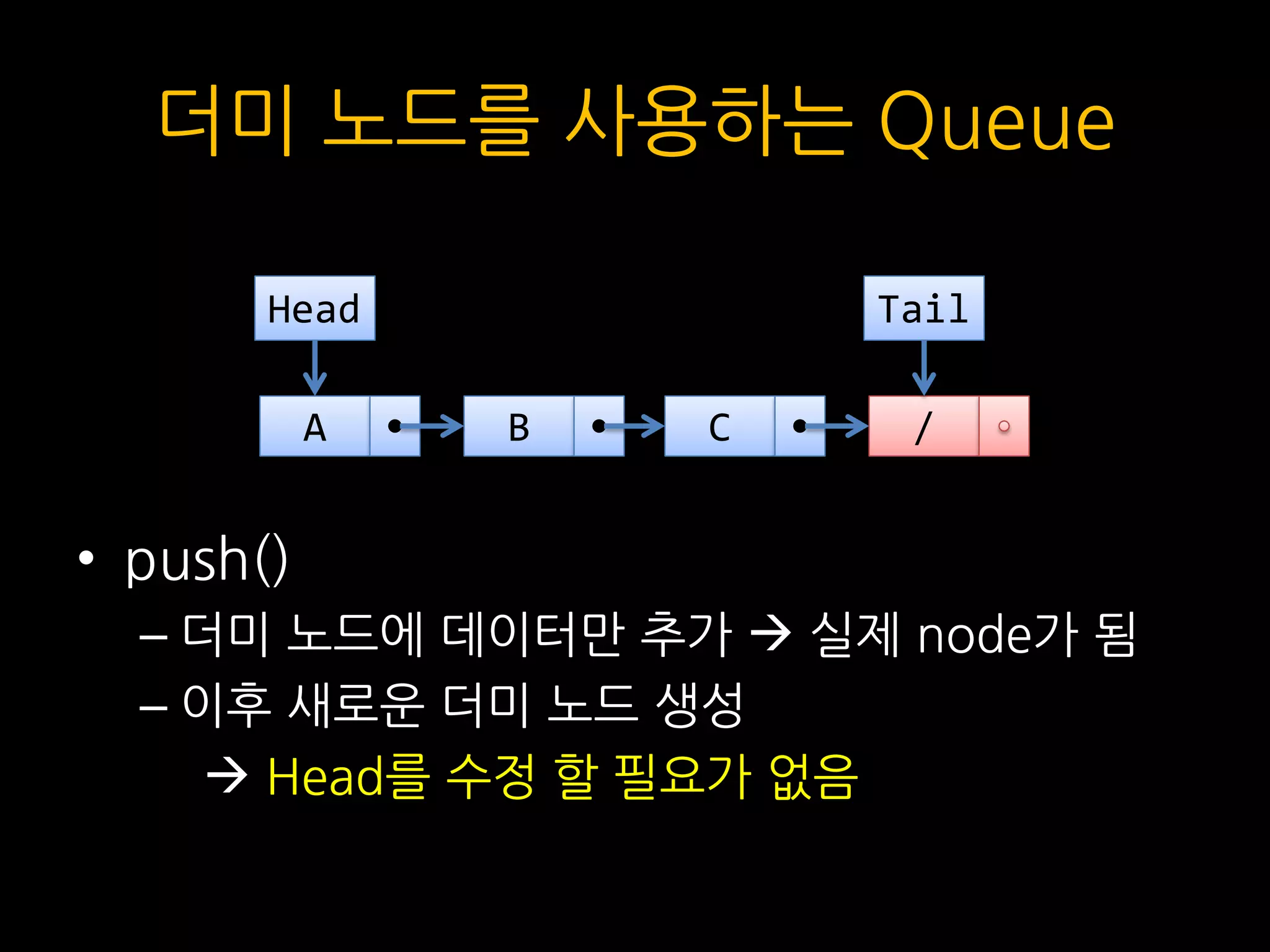

51. 더미 노드를 사용하는 Queue
• push()
– 더미 노드에 데이터만 추가  실제 node가 됨
– 이후 새로운 더미 노드 생성
 Head를 수정 할 필요가 없음
/C
Tail
B
Head
A

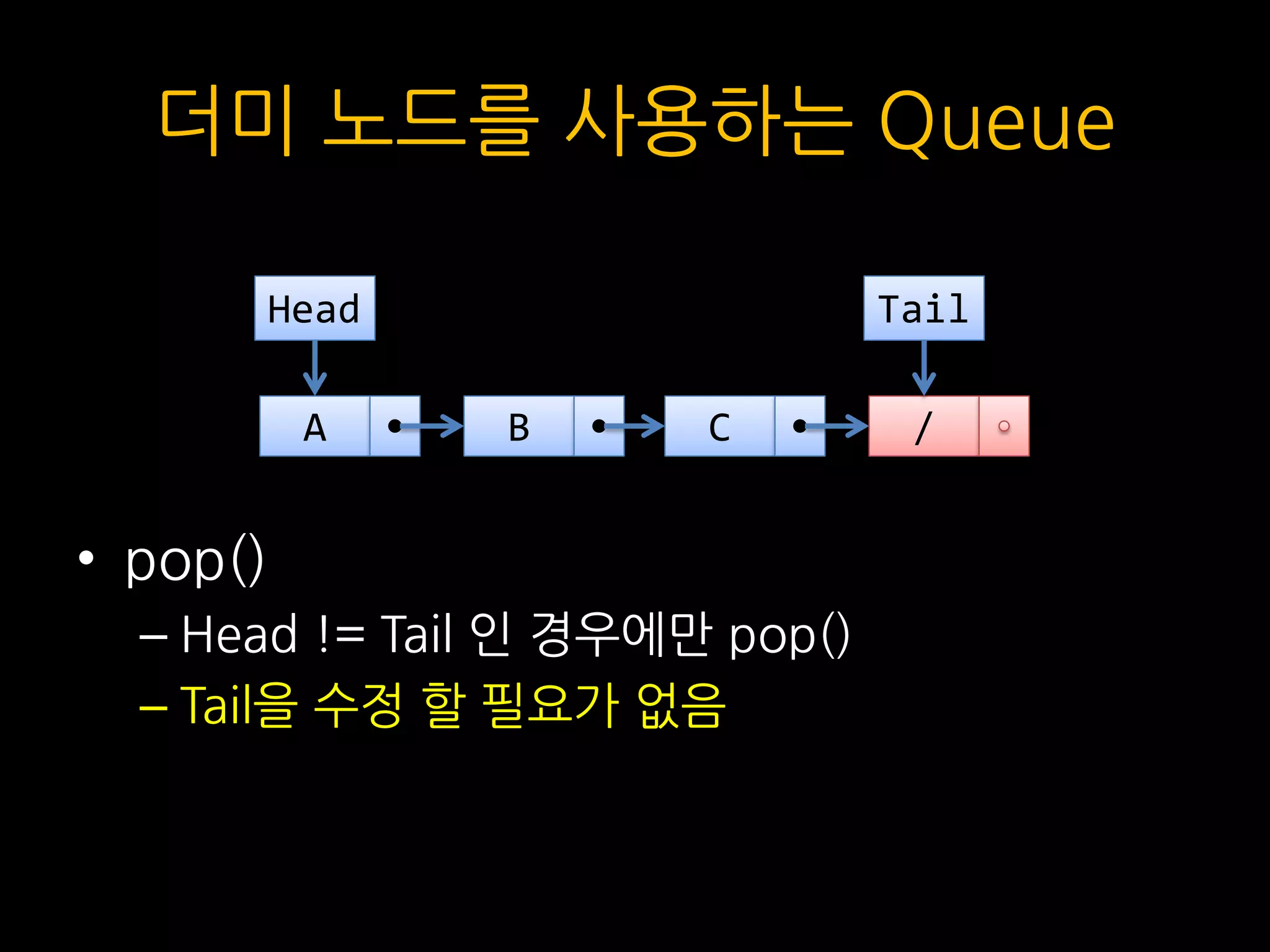

52. 더미 노드를 사용하는 Queue
• pop()
– Head != Tail 인 경우에만 pop()
– Tail을 수정 할 필요가 없음
/C
Tail
B
Head
A

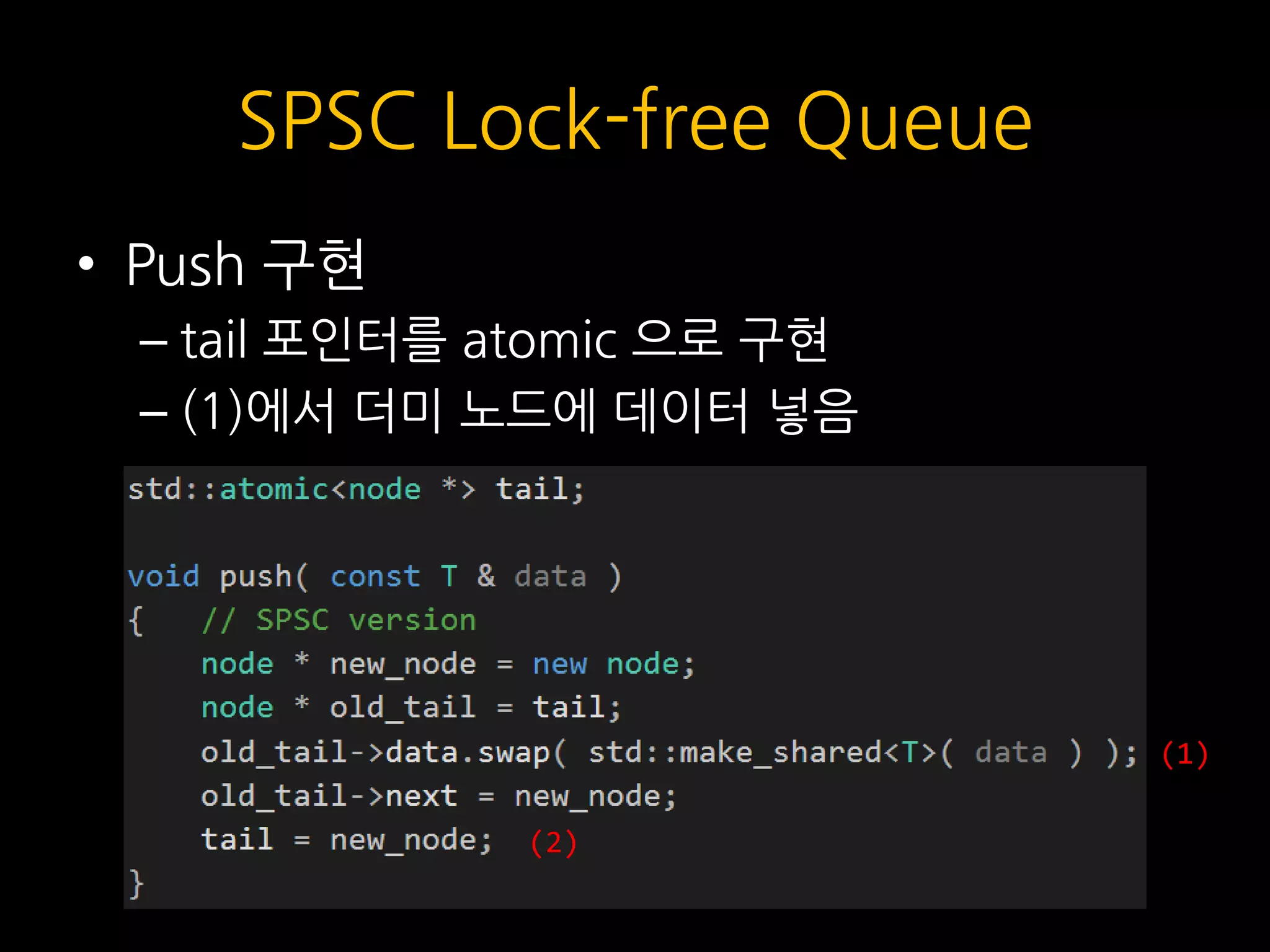

53. SPSC Lock-free Queue
• Push 구현
– tail 포인터를 atomic 으로 구현
– (1)에서 더미 노드에 데이터 넣음
(1)
(2)

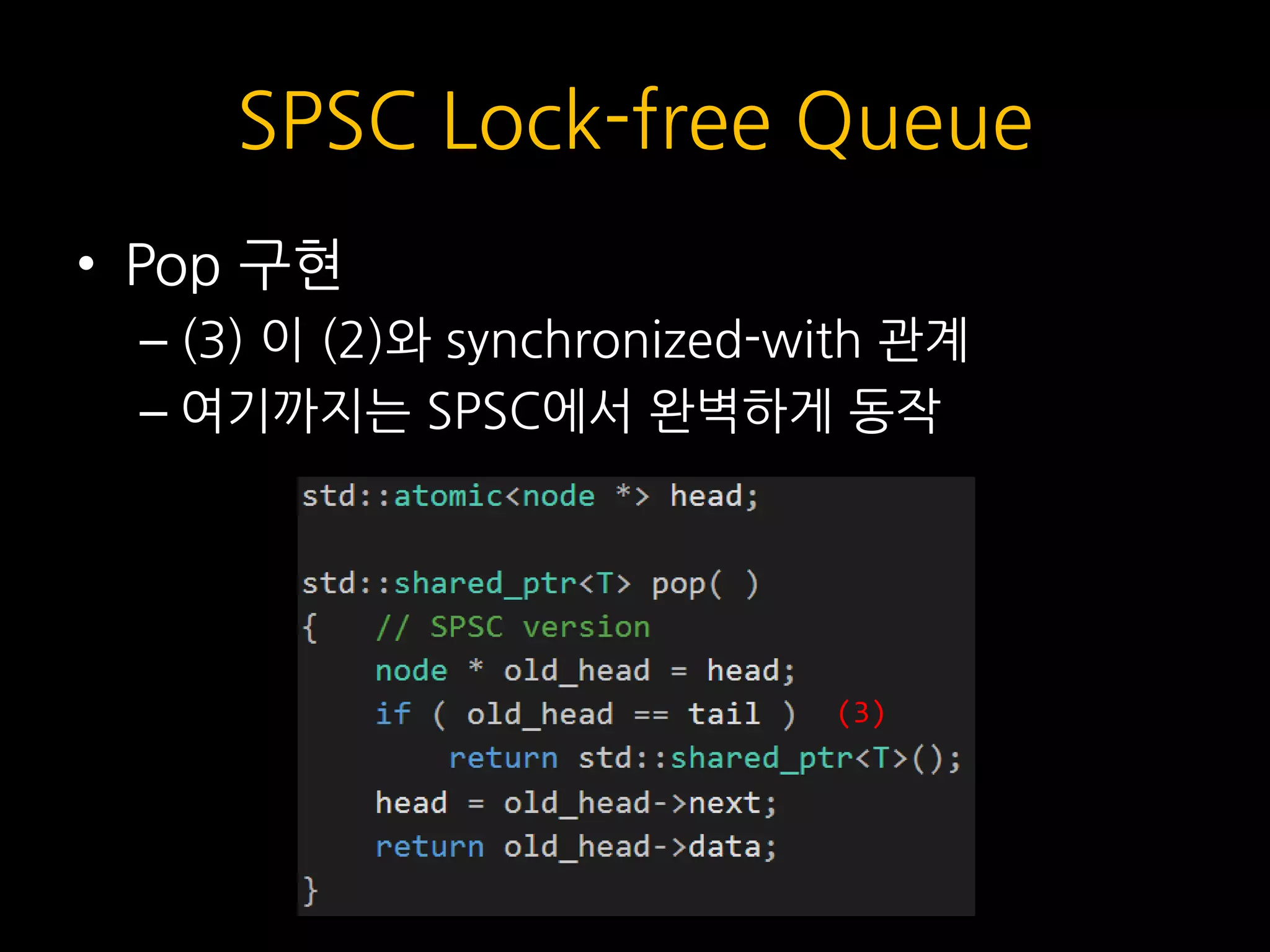

54. SPSC Lock-free Queue
• Pop 구현
– (3) 이 (2)와 synchronized-with 관계
– 여기까지는 SPSC에서 완벽하게 동작
(3)

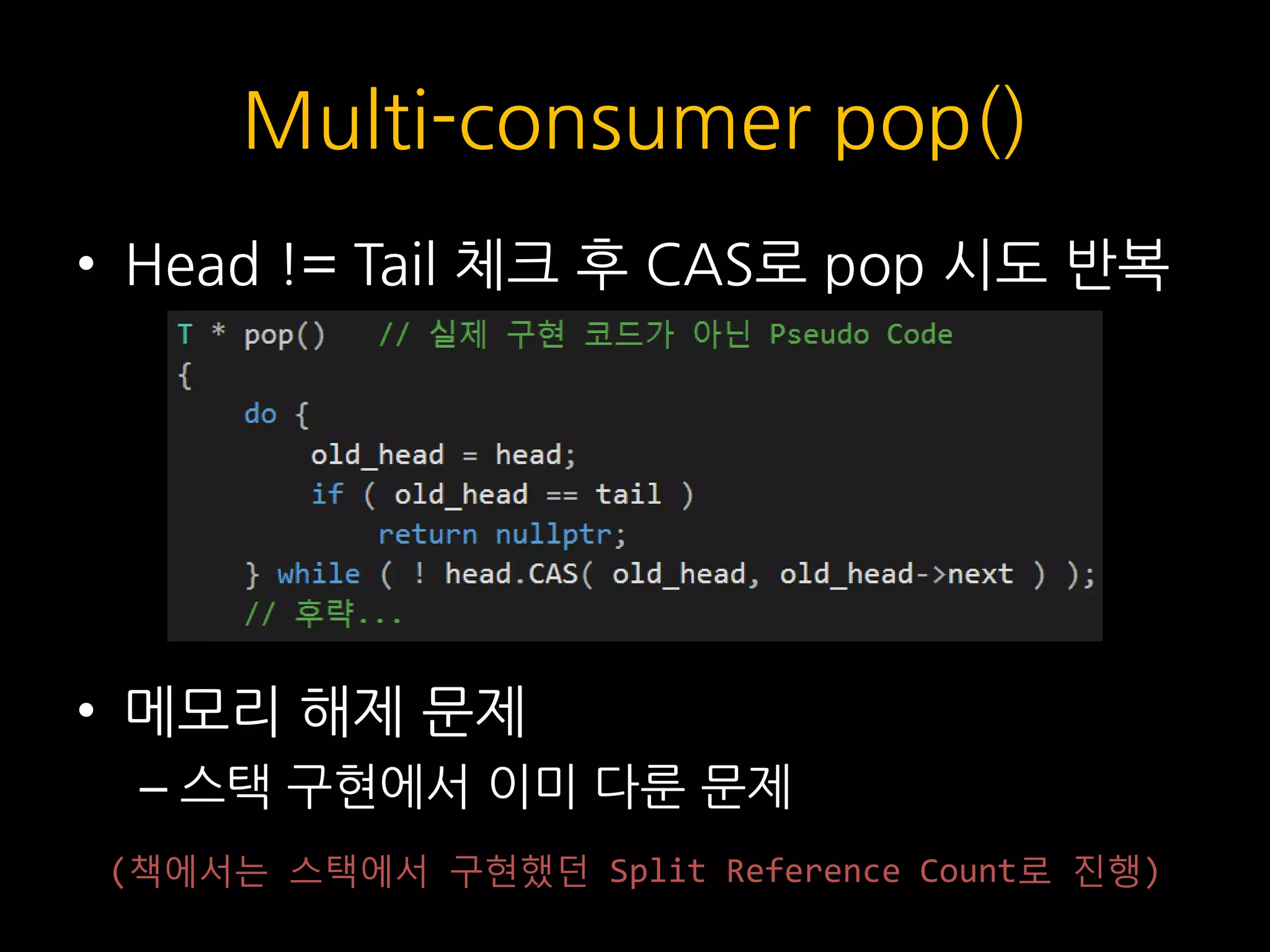

55. Multi-consumer pop()
• Head != Tail 체크 후 CAS로 pop 시도 반복
• 메모리 해제 문제
– 스택 구현에서 이미 다룬 문제
(책에서는 스택에서 구현했던 Split Reference Count로 진행)

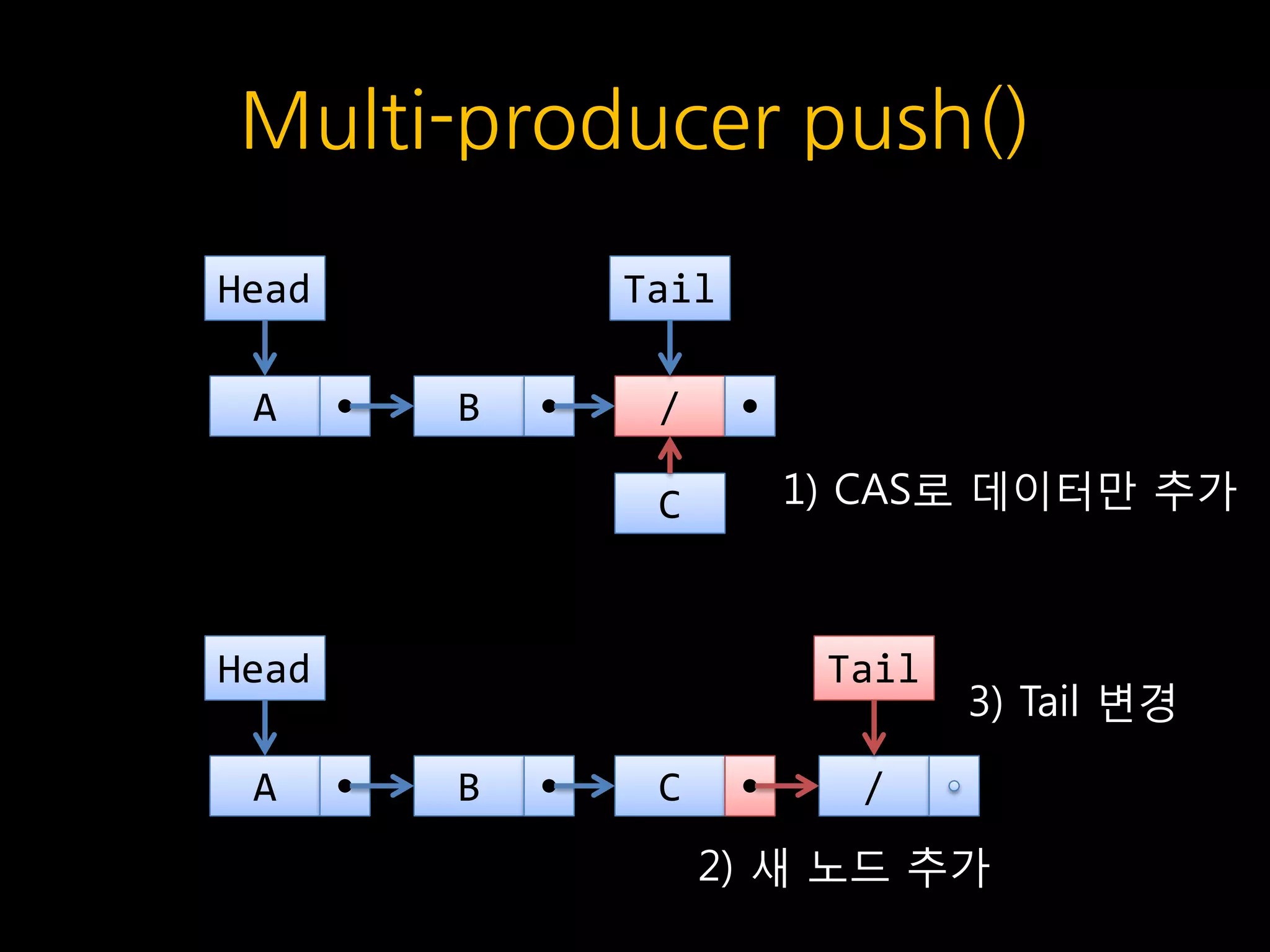

56. Multi-producer push()
/
Tail
B
Head
A
C
/C
Tail
B
Head
A
1) CAS로 데이터만 추가
2) 새 노드 추가
3) Tail 변경

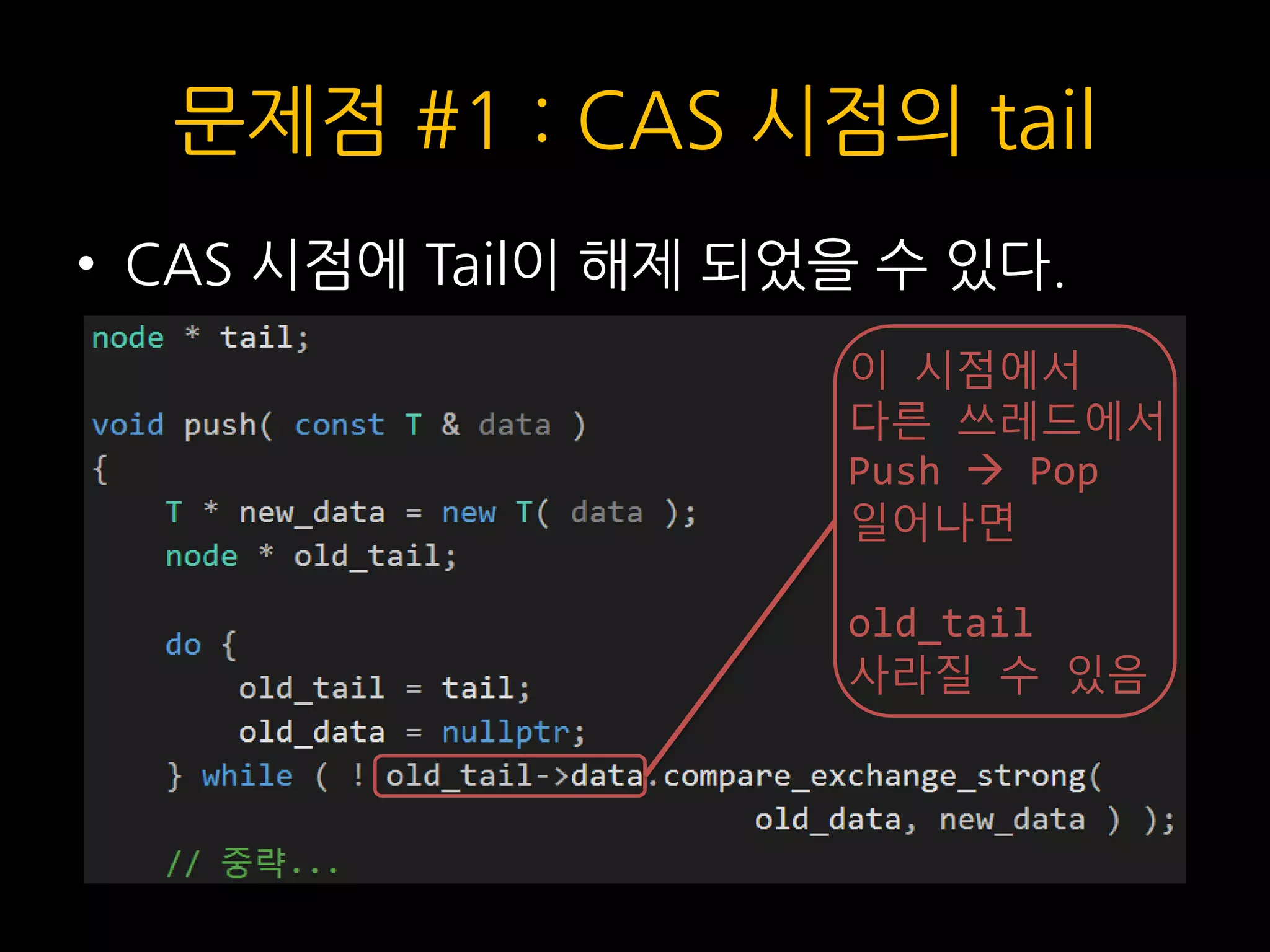

57. 문제점 #1 : CAS 시점의 tail
• CAS 시점에 Tail이 해제 되었을 수 있다.
이 시점에서
다른 쓰레드에서
Push  Pop
일어나면
old_tail
사라질 수 있음

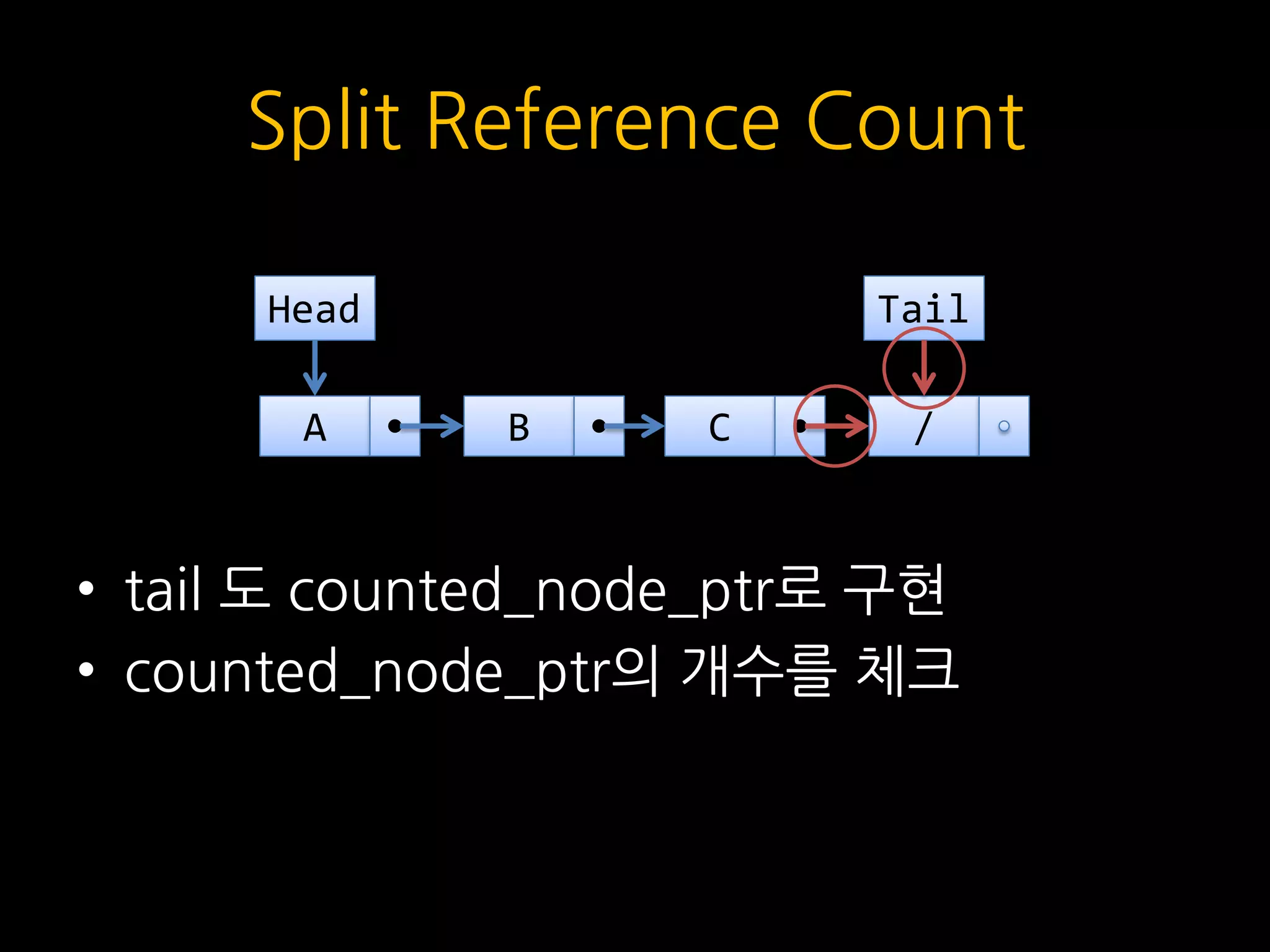

58. Split Reference Count
• tail 도 counted_node_ptr로 구현
• counted_node_ptr의 개수를 체크
/C
Tail
B
Head
A

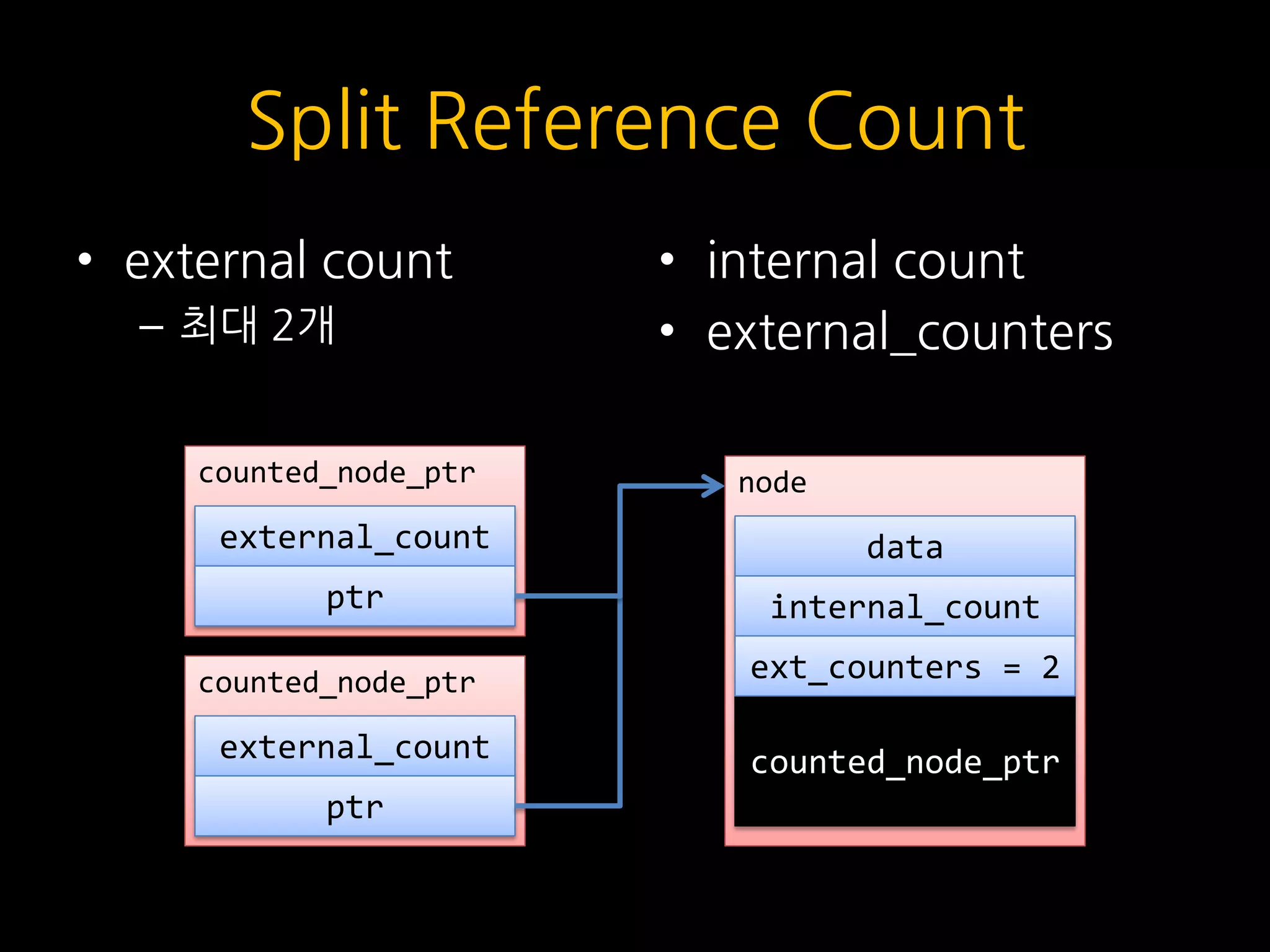

59. Split Reference Count
• external count
– 최대 2개
• internal count
• external_counters
counted_node_ptr
external_count
ptr
counted_node_ptr
external_count
ptr
node
data
internal_count
counted_node_ptr
ext_counters = 2

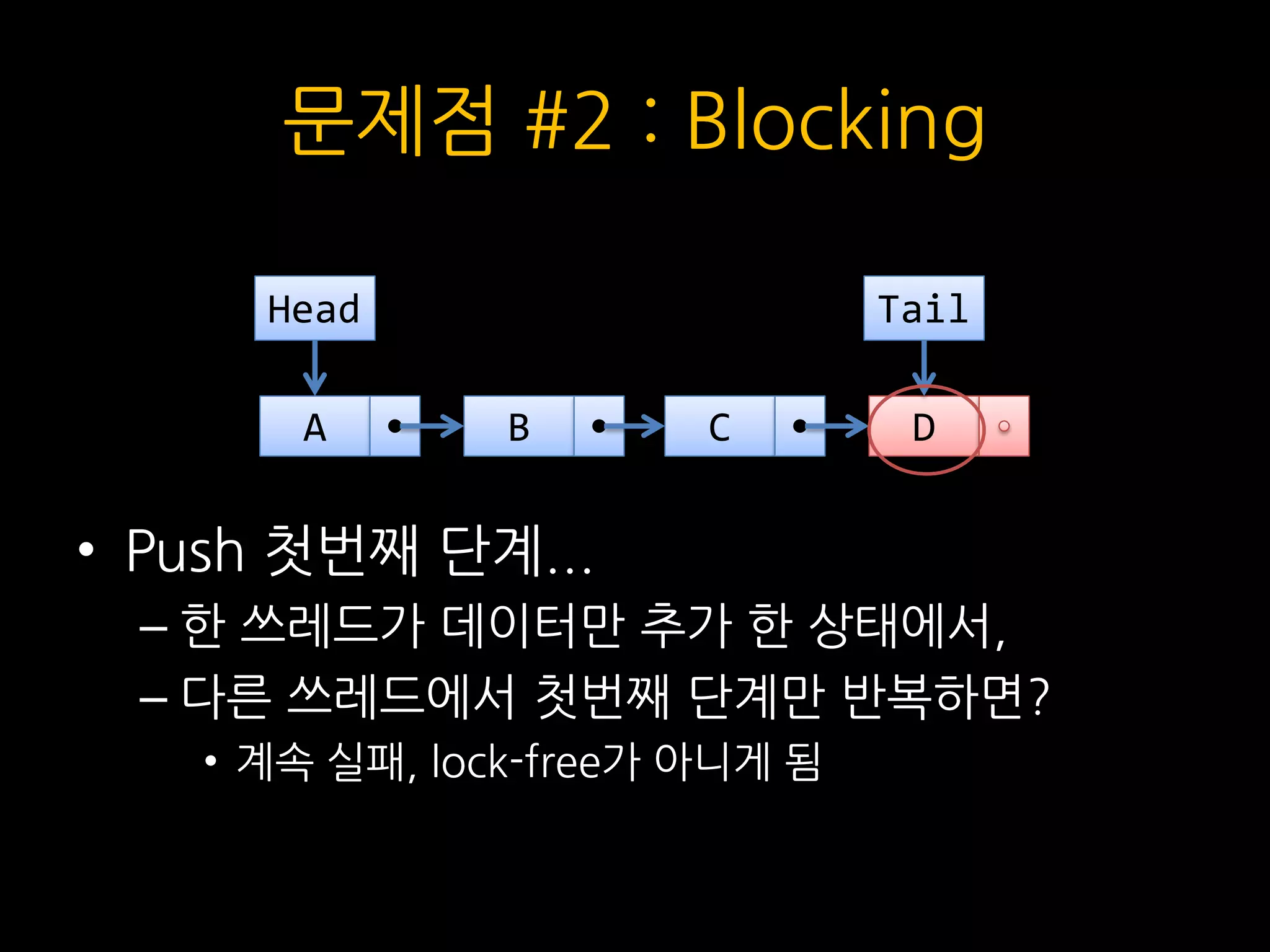

60. 문제점 #2 : Blocking
• Push 첫번째 단계...
– 한 쓰레드가 데이터만 추가 한 상태에서,
– 다른 쓰레드에서 첫번째 단계만 반복하면?
• 계속 실패, lock-free가 아니게 됨
DC
Tail
B
Head
A

61. Blocking 문제 해결
• Tail node에 데이터가 추가 되었을 때
– 모든 쓰레드가 새 dummy node 추가 시도
– 모든 쓰레드가 새 노드로 Tail 변경 시도
책을 보시면 됩니다.
(어려우니 각오하시고..)

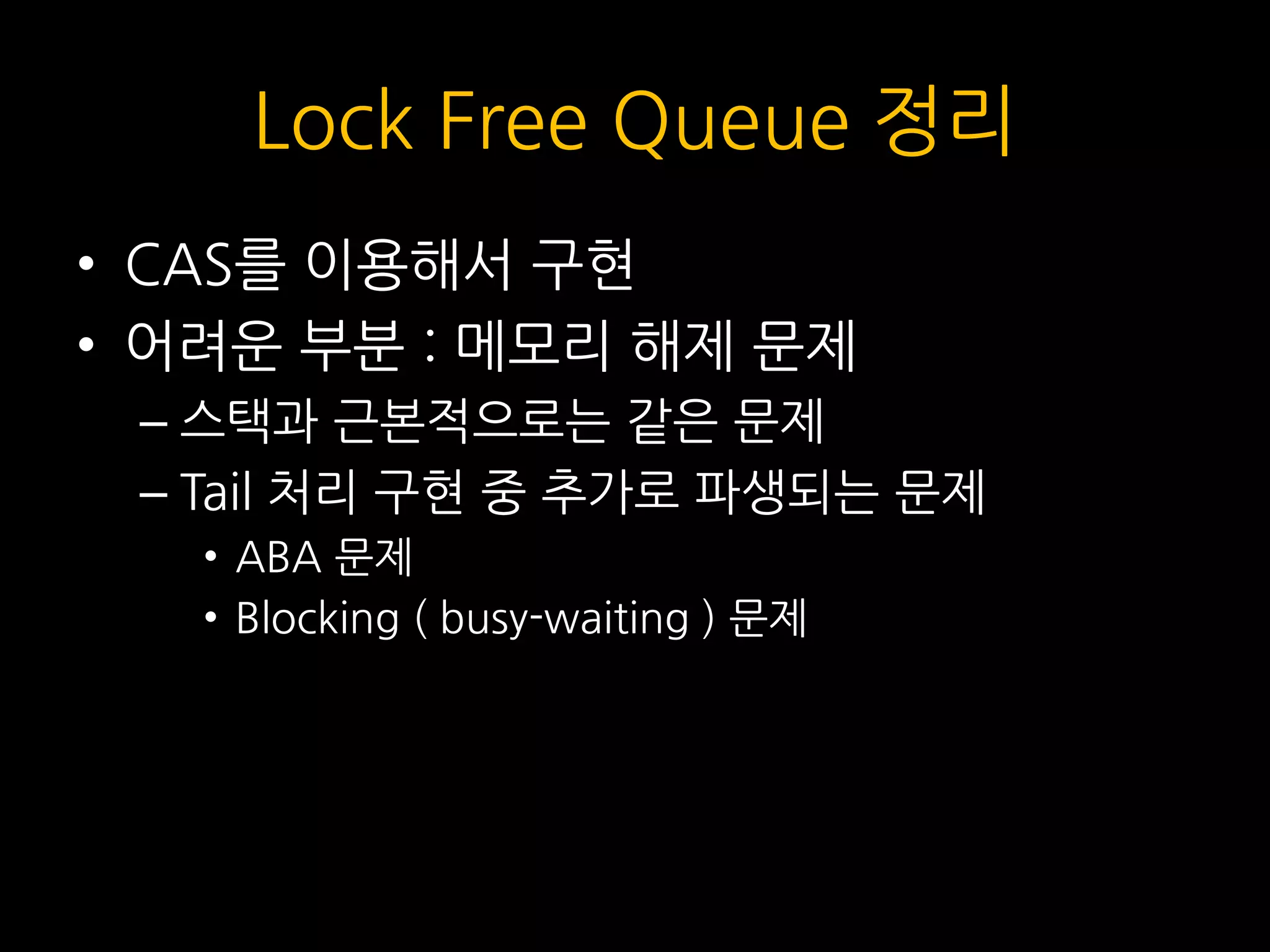

62. Lock Free Queue 정리
• CAS를 이용해서 구현
• 어려운 부분 : 메모리 해제 문제
– 스택과 근본적으로는 같은 문제
– Tail 처리 구현 중 추가로 파생되는 문제
• ABA 문제
• Blocking ( busy-waiting ) 문제

63. 총정리
• Lock-free 자료구조 작성 요령
– 처음부터 메모리 모델을 고려하지는 않음
• 이미 충분히 어려우니까
– Lock-free 메모리 해제 기법들 적용
• stack 구현에서 제시한 세 가지 기법
– ABA 문제에 대한 고려 필요
– Busy-waiting을 인지하고 다른 쓰레드 일 해주기
• 누가 시작했던 멈추면 안됨

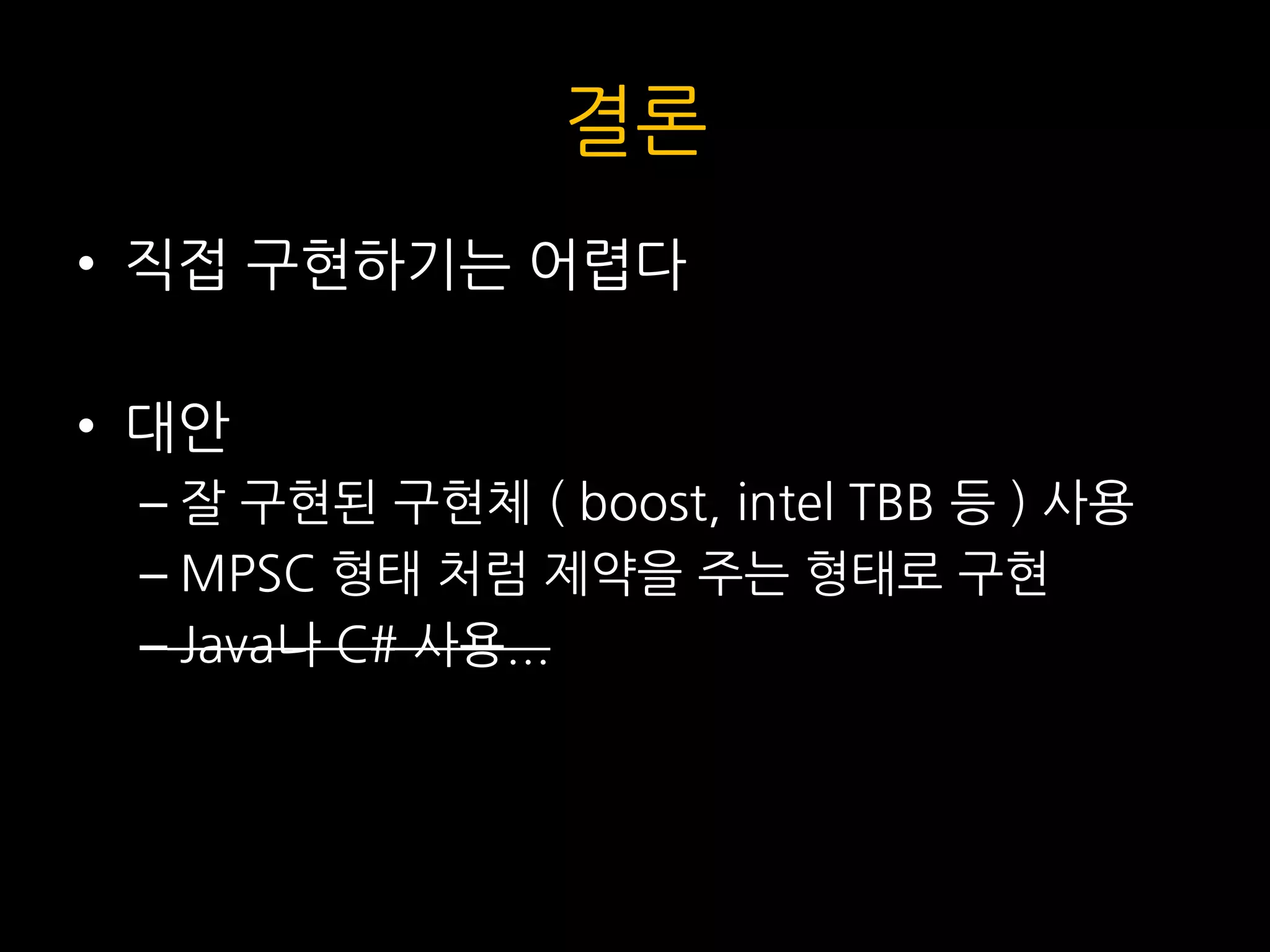

64. 결론
• 직접 구현하기는 어렵다
• 대안
– 잘 구현된 구현체 ( boost, intel TBB 등 ) 사용
– MPSC 형태 처럼 제약을 주는 형태로 구현
– Java나 C# 사용...
